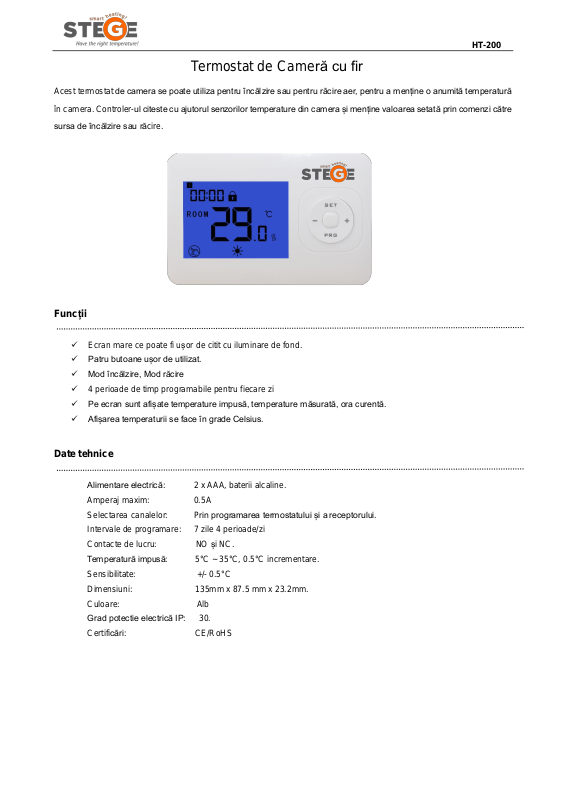

HT-200
Termostat de Cameră cu fir
Acest termostat de camera se poate utiliza pentru încălzire sau pentru răcire aer, pentru a menține o anumită temperatură
în camera. Controler-ul citeste cu ajutorul senzorilor temperature din camera și menține valoarea setată prin comenzi către
sursa de încălzire sau răcire.
Funcții
Ecran mare ce poate fi ușor de citit cu iluminare de fond.
Patru butoane ușor de utilizat.
Mod încălzire, Mod răcire
4 perioade de timp programabile pentru fiecare zi
Pe ecran sunt afișate temperature impusă, temperature măsurată, ora curentă.
Afișarea temperaturii se face în grade Celsius.
Date tehnice
Alimentare electrică: 2 x AAA, baterii alcaline.
Amperaj maxim: 0.5A
Selectarea canalelor: Prin programarea termostatului și a receptorului.
Intervale de programare: 7 zile 4 perioade/zi
Contacte de lucru: NO și NC.
Temperatură impusă: 5°C ~ 35°C, 0.5°C incrementare.
Sensibilitate: +/- 0.5°C
Dimensiuni: 135mm x 87.5 mm x 23.2mm.
Culoare: Alb
Grad potectie electrică IP: 30.
Certificări: CE/RoHS
Page 2
HT-200
Buton Setare Program;
Selectare mod de
funcționare Manual sau
Programat
Temp. citită
Temp. impusă
Mod manual
Setare oră ;
Selectare Mod Răcire sau Încălzire
Ziua saptamanii
Ora
Mod Program
Perioada de program
Blocare tastatură
Mod Încălzire
Mod Răcire
OWD
Ecran și butoane
Selectare Mod
Apăsați scurt butonul SET pentru a selecta modul Răcire sau Încălzire
Apăsați scurt butonul PRG pentru a allege între modurile Manual și Programat.
Mod Încălzire： Mod Răcire:
Simbol încălzire: Simbol răcire:
Blocare tastatură
Dacă pe ecran este afișat simbolul de blocare, apăsați butonul SET până când simbolul de blocare dispare.
Setarea schemei de programare
Apăsați lung butonul PRG pentru a putea efectua setările de program. Ziua din săptămână este definite de Luni până
Duminică (1 -7), fiecare zi fiind împărțită în 4 perioade de programare (1 – 40. La fiecare apăsare a butonului PRG se trece
la următorul parametru de setat.
Ora si temperature de setat pentru fiecare perioadă se setează urmând pașii:.
1). Apăsați butonul PRG și mențineți apăsarea timp de 3 secunde, ora de pe ecran va pulsa, schimbați valoarea prin
apăsarea butoanelor + sau - （fiecare apăsare schimba ora cu 15 minute）
2) Apăsați butonul PRG, temperature afișată va pulsa, schimbați valoarea temperaturii impuse prin apăsarea butoanelor
+ sau -.
Page 3
HT-200
Perioada
1
2
3
4
Timp
Temp
Timp
Temp
Timp
Temp
Timp
Temp
12345(Luni~Vineri)
7:00
22℃
8:30
19℃
17:00
22℃
22:00
19℃
6(Sâmbătă)
8:00
22℃
8:30
22℃
17:00
22℃
22:00
19℃
7(duminică)
8:00
22℃
8:30
22℃
17:00
22℃
22:00
19℃
Menu
Descriere
Domeniu
Valoare
Implicită
01
Temperatură Offset
-8 ℃ ~8 ℃
0
02
Punct maxim de setare
5 ℃ ~80℃
35 ℃
03
Punct minim de setare
5 ℃ ~80℃
5 ℃
05
Protecție la temperature joasă
5 ℃ ~15℃
5 ℃
09
Punct mort
0 ℃ ~3℃
0 ℃
10
Selectare temperature afișată
1: Temp. impusă.
0: Temp. citită
0
11
Blocat/deblocat
0: Deblocat
0
3). Apăasați butonul PRG pentru a trece la următoarea perioadă.
4). Celelalte perioade se vor programa asemănător.
Setări implicite:
Reglare Ceas
- Apăasți și mențineți apăsat butonul SET timp de 3 secunde. Minutele se vor afișa pulsatoriu.
- Schimbați valoarea apăsând butoanele + sau -.
- Apăasți butonul SET. . Ora se va afișa pulsatoriu.
- Schimbați valoarea apăsând butoanele + sau -..
- Apăsați butonul SET. Se va afișa pulsatoriu un număr reprezentând ziua din săptămână.
- Schimbați valoarea apăsând butoanele + sau -. Zilele din săptămânâ sunt reprezentate prin numere
Funcția Fereastă Deschisă
-
Dacă funcția Fereastră deschisă este activă, sistemul oprește automat încălzirea dacă sistemul determină o cădere
bruscă de temperature a camerei ( setare implicită 2
atunci când o ușă sau o fereastră se deschid.
Aparatul va reveni în modul de lucru anterior dupa 30 de minute, OP nu se va mai afișa. În acest interval se poate apăsa
orice buton și funcția Fereastră Deschisă se va anula.
o
C in interval de 15 minute). Acest lucru se întâmplă în mod normal
Setarea Parametrilor
Opriți termostatul, apoi apăsați simultan tastele SET și + timp de 3 secunde pentru a intra în pagina de setare a parametrilor.
Fiecare apăsare a tastei SET va duce la trecea la următorul parametru
Page 4
HT-200
1: Blocat
12
Selectare funcție Fereastă Deschisă
activă/inactivă
1: Activă
0: inactivă
0
13
Selectare timp detectare fereastă deschisă
2-30Mins
15mins
14
Selectare cădere de temp la fereastră
deschisă
2 .3.4℃
2℃
15
Selectare întărziere activare fereastră
Deschisă （ Întoarcere la modul de lucru
anterior）
10~60Mins
30min
17
Resetare la valori din fabrică
Apăsând“+”se va duce la
“1”，apăsați lung butonul
central pentru 5 sec.
0
18
VER1
19
VER2
Schemă Electrică
Dimensiuni și instalare
Unitate
Instalare:
Mount on wall: Separate the face plate and base plate, and mount the base plate on the wall with provide screws. After
Page 5
WT-02
done, hung the face plate on base plate.
