HT -100

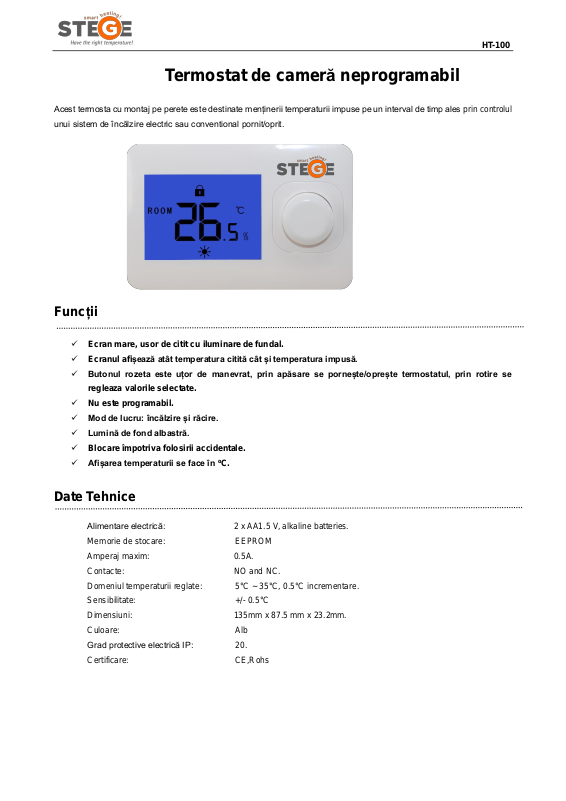

Termostat de cameră neprogramabil
Acest termosta cu montaj pe perete este destinate menținerii temperaturii impuse pe un interval de timp ales prin controlul
unui sistem de încălzire electric sau conventional pornit/oprit.
Funcții
Ecran mare, usor de citit cu iluminare de fundal.
Ecranul afișează atât temperatura citită cât și temperatura impusă.
Butonul rozeta este uțor de manevrat, prin apăsare se pornește/oprește termostatul, prin rotire se
regleaza valorile selectate.
Nu este programabil.
Mod de lucru: încălzire și răcire.
Lumină de fond albastră.
Blocare împotriva folosirii accidentale.
Afișarea temperaturii se face în oC.
Date Tehnice
Alimentare electrică: 2 x AA1.5 V, alkaline batteries.
Memorie de stocare: EEPROM
Amperaj maxim: 0.5A.
Contacte: NO and NC.
Domeniul temperaturii reglate: 5°C ~ 35°C, 0.5°C incrementare.
Sensibilitate: +/- 0.5°C
Dimensiuni: 135mm x 87.5 mm x 23.2mm.
Culoare: Alb
Grad protective electrică IP: 20.
Certificare: CE,Rohs
Page 2
HT -100
Menu
Descriere
Domeniu
Valoare Implicită
01
Temperatură Offset
-8 ℃ ~8 ℃
0
02
Valoare maximă impusă
5 ℃ ~80℃
35 ℃
03
Valoare minima impusă
5 ℃ ~80℃
5 ℃
05
Protecție la temperature joasă
5 ℃ ~15℃
5 ℃
09
Domeniu mort
0 ℃ ~3℃
0 ℃
11
Blocat/Deblocat
0: Deblocat
1: Blocat
0
12
Funcție fereastă deschisă Selectare
activă/inactivă
1: Activă
0: Inactivă
0
13
Timp de detectare fereastră deschisă
2-30Mins
15mins
14
Cădere de temperature la deschiderea
ferestrei
2 .3.4℃
2℃
15
Intărziere la inactivarea functiei fereastră
deschisă （ Întoarcere la modul de lucru
anterior）
10~60Mins
30min
17
Resetare la valori de fabrică
Apăsați“+”se va duce la
“1”，apăsare lungă buton
5 sec.
0
18
VER1
316E
19
VER2
0101
Pornit/Oprit și Selectare mod de lucru
Apăsare scurtă a butonului pentru a selecta modul încălzire/ răcire și pornit/oprit;
Pentru a opri termostatul, selectați modul off (simbolul on/off clipește), așteptați până când lumina de fundal se stinge.
Mod Încălzire： Mod Răcire:
Simbol Încălzire: Simbol Răcire:
Blocare împortiva utilizării accidentale
Când pe ecran apare simbulul apăsați lung butonul pornit/oprit până cănd simbolul de blocat dispare.
Setarea parametrilor
Opriți termostatul, apoi apăsați lung butonul termostatului până intră în menu-ul de setare a parametrilor, apoi fiecare
apăsare a butonului face treerea la următorul parametru. Pentru a schimba valoarea unui parametru se rotește butonul.
După terminarea setărilor se așteaptă să se stingă lumina de fundal, atunci se iese din menu-ul de setare parametrii.
Page 3
HT -100
Schema electrică
Dimension&Installation
Unitate
Instalare:
Montare pe perete: Separați partea frontal de cea de bază, montați partea de bază pe perete și fixați-o cu șuruburi. După
aceasta, montați partea frontal peste cea de bază.
