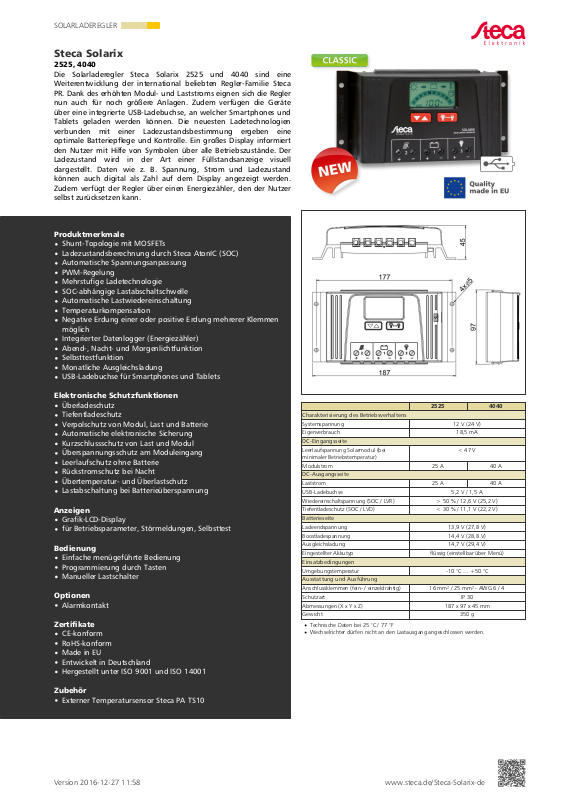

SOLARLADEREGLER
Steca Solarix
2525, 4040
Die Solarladeregler Steca Solarix 2525 und 4040 sind eine
Weiterentwicklung der international beliebten Regler-Familie Steca
PR. Dank des erhöhten Modul- und Laststroms eignen sich die Regler
nun auch für noch größere Anlagen. Zudem verfügen die Geräte
über eine integrierte USB-Ladebuchse, an welcher Smartphones und
Tablets geladen werden können. Die neuesten Ladetechnologien
verbunden mit einer Ladezustandsbestimmung ergeben eine
optimale Batteriepflege und Kontrolle. Ein großes Display informiert
den Nutzer mit Hilfe von Symbolen über alle Betriebszustände. Der
Ladezustand wird in der Art einer Füllstandsanzeige visuell
dargestellt. Daten wie z. B. Spannung, Strom und Ladezustand
können auch digital als Zahl auf dem Display angezeigt werden.
Zudem verfügt der Regler über einen Energiezähler, den der Nutzer
selbst zurücksetzen kann.
Produktmerkmale
Shunt-Topologie mit MOSFETs
Ladezustandsberechnung durch Steca AtonIC (SOC)
Automatische Spannungsanpassung
PWM-Regelung
Mehrstufige Ladetechnologie
SOC-abhängige Lastabschaltschwelle
Automatische Lastwiedereinschaltung
Temperaturkompensation
Negative Erdung einer oder positive Erdung mehrerer Klemmen
möglich
Integrierter Datenlogger (Energiezähler)
Abend-, Nacht- und Morgenlichtfunktion
Selbsttestfunktion
Monatliche Ausgleichsladung
USB-Ladebuchse für Smartphones und Tablets
Elektronische Schutzfunktionen
Überladeschutz
Tiefentladeschutz
Verpolschutz von Modul, Last und Batterie
Automatische elektronische Sicherung
Kurzschlussschutz von Last und Modul
Überspannungsschutz am Moduleingang
Leerlaufschutz ohne Batterie
Rückstromschutz bei Nacht
Übertemperatur- und Überlastschutz
Lastabschaltung bei Batterieüberspannung
Anzeigen
Grafik-LCD-Display
für Betriebsparameter, Störmeldungen, Selbsttest
Bedienung
Einfache menügeführte Bedienung
Programmierung durch Tasten
Manueller Lastschalter
Optionen
Alarmkontakt
Zertifikate
CE-konform
RoHS-konform
Made in EU
Entwickelt in Deutschland
Hergestellt unter ISO 9001 und ISO 14001
Charakterisierung des Betriebsverhaltens
Systemspannung 12 V (24 V)
Eigenverbrauch 18,5 mA
DC-Eingangsseite
Leerlaufspannung Solarmodul (bei
minimaler Betriebstemperatur)
Modulstrom 25 A 40 A
DC-Ausgangsseite
Laststrom 25 A 40 A
USB-Ladebuchse 5,2 V / 1,5 A
Wiedereinschaltspannung (SOC / LVR) > 50 % / 12,6 V (25,2 V)
Tiefentladeschutz (SOC / LVD) < 30 % / 11,1 V (22,2 V)
Batterieseite
Ladeendspannung 13,9 V (27,8 V)
Boostladespannung 14,4 V (28,8 V)
Ausgleichsladung 14,7 V (29,4 V)
Eingestellter Akkutyp flüssig (einstellbar über Menü)
Einsatzbedingungen
Umgebungstemperatur -10 °C … +50 °C
Ausstattung und Ausführung
Anschlussklemmen (fein- / einzeldrahtig) 16 mm² / 25 mm² - AWG 6 / 4
Schutzart IP 30
Abmessungen (X x Y x Z) 187 x 97 x 45 mm
Gewicht 350 g
Technische Daten bei 25 °C / 77 °F
Wechselrichter dürfen nicht an den Lastausgang angeschlossen werden.
2525 4040
< 47 V
Powered by TCPDF (www.tcpdf.org)
Zubehör
Externer Temperatursensor Steca PA TS10
Version 2016-12-27 11:58 www.steca.de/Steca-Solarix-de
