Steba IK 3500 Flex User guide

220 – 240V~; 50/60Hz, 3500W

Induktion

IK 3500 Flex

Gebrauchsanweisung 2 Instructions for use 16

www.steba.com

Mode d´emploi 30

Induktion – die moderne Art zu Kochen

1 Liter Flüssigkeit kocht in 4 Minuten!

Ein elektromagnetisches Kraftfeld erhitzt direkt den Topfboden, dadurch

∙ bis zu 50 % geringerer Stromverbrauch ∙ bis zu 30 % kürzere Ankochzeit ∙ Topferkennung und Energieabschaltung, wenn kein Topf auf dem Gerät

Kochgeschirr:

∙ Einsetzbar sind emaillierte oder induktionsgeeignete Töpfe mit einem Mindest-

durchmesser von 10 cm. Ob Ihr Geschirr geeignet ist, können Sie mit einem Magneten testen. Wenn dieser am Boden haften bleibt, können Sie den Topf verwenden.

∙ Nicht einsetzbar sind Töpfe aus Aluminium, Kupfer, Glas, Keramik und teilweise

Chromnickelstahl.

∙ Achten Sie darauf, dass der Topfboden nicht zu dünn und eben ist, da dadurch die

Temperaturregelung negativ beeinflusst werden kann.

∙ Platzieren Sie den geeigneten Topf/Pfanne (Mindestdurchmesser 10 cm) auf der

Platte.

∙ Bei einigen Töpfen kann es auf Grund der Materialzusammensetzung zu Geräu-

schen während des Kochens kommen.

∙ Heizen Sie Töpfe nie leer auf, das kann zu Verfärbungen und Verformungen füh-

ren. Töpfe sind von der Garantie ausgeschlossen.

Allgemein

Dieses Gerät ist nur für den Gebrauch im Haushalt und Innenräumen, jedoch nicht im Gewerbe bestimmt. Bitte lesen Sie die Gebrauchsanweisung aufmerksam durch und bewahren Sie diese sorgfältig auf. Bei Weitergabe des Gerätes an andere Personen ist die Gebrauchsanweisung mit zu übergeben. Benutzen Sie das Gerät wie angegeben und beachten Sie die Sicherheitshinweise. Für Schäden oder Unfälle, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Entfernen Sie jegliches Verpackungsmaterial und alle Aufkleber. Waschen Sie alle Teile gründlich (siehe Reinigung).

Sicherheitshinweise

∙ Personen mit Herzschrittmachern sollten vor Inbetriebnahme

ihren Arzt befragen.

∙ Gerät nur gemäß Angaben auf dem Typenschild anschließen

und betreiben.

∙ Wegen evtl. Funkstörungen von Radio oder TV, das Gerät an

einen separaten Stromkreis anschließen.

∙ Nur benutzen, wenn Zuleitung und Gerät keine Beschädi-

gungen aufweisen. Vor jedem Gebrauch überprüfen! ∙ Berühren Sie den Netzstecker nicht mit nassen Händen. ∙ Schließen Sie den Netzstecker nur an eine ordnungsgemäß ge-

erdete und gut zugängliche Steckdose an. ∙ Um den Netzstecker zu ziehen, immer am Stecker – nie am Ka-

bel – ziehen. ∙ Stecker ziehen nach jedem Gebrauch oder im Fehlerfall. ∙ Reißen Sie nicht an der Netzanschlussleitung. Scheuern Sie die-

se nicht an Kanten und klemmen Sie diese nicht ein. ∙ Zuleitung von heißen Teilen fernhalten. ∙ Das Gerät kann von Kindern ab 8 Jahren sowie von Per-

sonen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind älter als 8 Jahre und beaufsichtigt.

∙ Kinder jünger als 8 Jahre sind vom Gerät und der Anschlusslei-

tung fernzuhalten.

∙ Kinder sollten beaufsichtigt werden, um sicherzustellen, dass

sie nicht mit dem Gerät oder dem Verpackungsmaterial spielen (z.B. Plastiktüten).

∙ Das Gerät darf nicht mit einer Zeitschaltuhr oder mit einem se-

paraten Fernwirksystem betrieben werden!

∙ Lassen Sie das Gerät während des Betriebes niemals ohne Auf-

sicht.

∙ Bewahren Sie das Gerät nicht im Freien oder einem feuchten

Raum auf.

∙ Stellen Sie nichts auf dem Gerät ab und decken Sie die

Lüftungsschlitze nicht ab.

∙ Tauchen Sie das Gerät niemals ins Wasser.

∙ Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B.

wenn es heruntergefallen ist oder auf eine andere Weise beschädigt wurde.

∙ Der Hersteller übernimmt keine Verantwortung bei falschen

oder unsachgemäßen Gebrauch, der durch die Nichtbeachtung der Gebrauchsanleitung zustande kommt.

∙ Um Gefährdungen zu vermeiden dürfen Reparaturen am Ge-

rät, wie z.B. eine beschädigte Zuleitung austauschen, nur durch einen Kundendienst ausgeführt werden. Es dürfen nur original Ersatzteile verwendet werden.

∙ Gerät wird heiß, nur nach dem Abkühlen und ohne Kochge-

schirr transportieren.

∙ Das Gerät nur für die in der Bedienungsanleitung beschrie-

benen Zwecke benutzen.

∙ Dieses Gerät ist dazu bestimmt im Haushalt und ähnlichen An-

wendungen verwendet zu werden wie beispielsweise:

o in Küchen für Mitarbeiter in Läden, Büros und anderen

gewerblichen Bereichen

o in landwirtschaftlichen Anwesen und von Kunden in Ho-

tels, Motels und anderen Wohneinrichtungen

o in Frühstückspensionen.

∙ Vorsicht! Gerät wird heiß. Verbrennungsgefahr!

Während des Betriebes kann die Temperatur der be-

rührbaren Oberflächen sehr heiß sein! Gerät auf eine ebene nicht empfindliche Unterlage stellen und mindestens 70cm Abstand zu brennbaren Materialien (z.B. Gardinen) einhalten.

∙ Bei Verwendung eines Verlängerungskabels muss dieses einen

Querschnitt von 1,5mm² haben. Eine Kabeltrommel muss vollständig abgerollt werden.

∙ Bei einer GS-geprüften 16 A Mehrfach-Steckerleiste darf die-

se wegen Brandgefahr nicht mit mehr wie 3680 Watt belastet werden. Dieses Gerät hat eine Leistungsaufnahme von 3500 Watt.

∙ Achten Sie drauf, dass Kinder nicht am Kabel ziehen oder eine

Stolperfalle entsteht.

∙ Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zu-

sammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.

∙ Stromschlaggefahr! Keine spitzen Gegenstände in die Belüf-

tung stecken. Bei Rissen in der Glasplatte das Gerät nicht mehr betreiben.

∙ Keinen leeren Topf, Besteckteile oder andere metallische Ge-

genstände auf das Gerät legen. Diese Teile werden bei eingeschaltetem Gerät heiß. Keine Speisen in Metalldosen erhit- zen, sie können platzen.

∙ Keine Papier- oder Metallfolie zwischen Glasplatte und Topf le-

gen.

∙ Belasten Sie die Glasfläche nicht mit mehr als 8kg. ∙ Zum Schutz der Elektronik läuft die Ventilation einige Mi-

nuten nach.

∙

Die Glasoberfläche kann nach dem Kochen eine Rest-

wärme vom Kochgeschirr aufweisen.

∙ Achtung! Bitte keine heißen Töpfe oder Pfannen auf das

Tastenfeld (Display) stellen! Keine Garantieleistung!

∙ Das Gerät nicht unbeaufsichtigt betreiben. Öle und Fette

können sich bei hohen Temperaturen entzünden. Im Fall

von Fettbrand den Stecker ziehen und keinesfalls mit Wasser löschen! Decken Sie den Topf mit einem Deckel, Teller, o.ä. ab.

∙ Das Gerät nicht in Nähe von magnetisch empfindlichen Gegen-

ständen betreiben (z.B. Magnetkarten etc.)

Reinigung

∙ Achtung! Vor jeder Reinigung Netzstecker ziehen

und das Gerät abkühlen lassen.

∙ Gerät nicht in Wasser tauchen oder Wasser darüber lau-

fen lassen.

∙ Hygiene: Darauf achten, dass das Gerät wegen Bakterien- oder

Schimmelbefall immer gereinigt werden soll.

∙ Achten Sie darauf, dass keine Flüssigkeiten durch die Lüftungs-

schlitze in das Gerät kommen.

∙ Wenn man Töpfe verwendet, die am Boden nicht sauber sind,

kann es zur Verfärbung oder Einbrennung auf dem Kochfeld kommen.

∙ Benutzen Sie ein feuchtes Tuch und Spülmittel zum Reinigen. ∙ Keine Scheuermilch, Polierwolle oder Lösemittel zum Reinigen

verwenden.

∙ Wenn die Lüftungsschlitze verstaubt sind, den Staub mit einem

Staubsauger entfernen.

Arbeitsplatz

Wichtig:

Das Gerät niemals auf oder neben eine heiße Oberfläche stellen (z.B. Herdplatte), sondern nur auf einer ebenen, stabilen und temperaturbeständigen, nicht metallischen Unterlage betreiben. Es ist immer darauf zu achten, dass sich keine entflammbaren Gegenstände in der Nähe befinden. Das Gerät nicht an die Tischkante stellen, damit es nicht von Kindern berührt werden kann oder bei Berührung herunterfällt.

Einbau

Wenn Sie das Gerät in eine Tischplatte einbauen, dann sorgen Sie bitte dafür, dass die Lüftungsschlitze nicht verdeckt werden und eine ausreichende Belüftung gewährleistet wird. Bitte beachten Sie die Einbaumaße gemäß Zeichnung.

Flexzone

Unter der Glasplatte sind mehrere Elektrospulen angeordnet. Diese sind einstellbar auf:

o Linke Kochfläche o Rechte Kochfläche

o Gesamtfläche Töpfe mit einem Durchmesser von mind. 10 cm können auf die Glasfläche gestellt und verschoben werden. Abhängig von der Topfgröße kann man zum Beispiel auf dem linken Feld (L) ein bis 2 Töpfe hintereinanderstellen und verschieben. Es wird nur die Energie verbraucht die über die Größe des Topfbodens entnommen wird. Wählt man die Gesamtfläche, kann man entsprechend der Topfgröße mehrere Töpfe auf der Fläche verteilen.

Inbetriebnahme

∙ Stellen Sie das induktionsgeeignete Kochgeschirr auf die Kochfläche. ∙ Den Netzstecker an eine geerdete Steckdose anschließen, Power leuchtet. ∙ Hinweis: Wird kein Topf oder ein ungeeigneter Topf erkannt, blinkt O/E im Display

und das Gerät schaltet sich ab.

∙ Die On/Off Taste drücken. Das Display zeigt - - - und die Kühlventilatoren star-

ten. Das Gerät ist im Stand-By.

∙ Die Menutaste 1-mal drücken, im Display leuchtet [ 9 ]

o Die komplette Induktionsfläche ist aktiviert. Man kann mit mehreren Töp-

fen auf der Glasfläche verteilt kochen.

o Die Leistung der gesamten Fläche lässt sich mit +/- zwischen Stufe 1 bis 9

regulieren.

∙ Die Menutaste ein zweites Mal drücken, im Display leuchtet [9 9]

o Die Leistung der blinkenden linken Fläche lässt sich mit +/- von 1 – 9 regu-

lieren. o Leistung: 1 = getaktet, 2 = 1050W, 3 = 1150W, 4 = 1250W, 5 = 1400W, 6 = 1500W, 7 = 1550W, 8 = 1650W, 9 = 1700W o Die rechte Seite zeigt 9 und ist aktiv sobald man einen Topf daraufstellt.

∙ Die Menutaste ein drittes Mal drücken, um die rechte Seite zu verändern. Im

Display leuchtet [9 9]

o Die Leistung der blinkenden rechten Fläche lässt sich mit +/- von 1 – 9 regu-

lieren. o Leistung: 1 = getaktet, 2 = 1050W, 3 = 1150W, 4 = 1250W, 5 = 1400W, 6 = 1500W, 7 = 1550W, 8 = 1650W, 9 = 1700W o Die linke Seite bleibt auf dem vorher eingestellten Wert.

∙ Hinweis: Die durch die blinkende LED angezeigte Fläche kann von 1 – 9 verstellt

werden.

∙ Die Menutaste ein viertes Mal drücken um die gesamte Fläche wieder zu akti-

vieren [ 9 ]

Boost-Funktion

∙ Diese Funktion ist nur für das linke oder das rechte Kochfeld verfügbar. Sie wird

verwendet um die höchste Energieleistung auf den Topfboden zu übertragen.

∙ Die Taste 1-mal drücken, im Display leuchtet

und die LED „L“ für den linken Bereich. Die linke Glasfläche hat eine Leistung von 2600W. Die rechte Fläche ist aus.

Taste 2-mal drücken, im Display leuchtet

Die und die LED „R“ für den rechten Bereich. Die rechte Glasfläche hat eine Leistung von 2600W. Die linke Fläche ist aus.

∙ Die Taste 3-mal drücken um den Boost-Modus zu verlassen.

Timer

∙ Die Timer-Taste drücken, die LED leuchtet und das Display blinkt „0“ ∙ Mit den +/- Tasten die Zeit von 0 bis 180 Minuten in Schritten von 5 Minuten verän-

dern. Die Zeit muss innerhalb von 5 Sekunden eingegeben werden.

∙ Während dem Zeitablauf leuchtet im Display abwechselnd die gewählte Leistung

und die Restzeit.

Kindersicherung

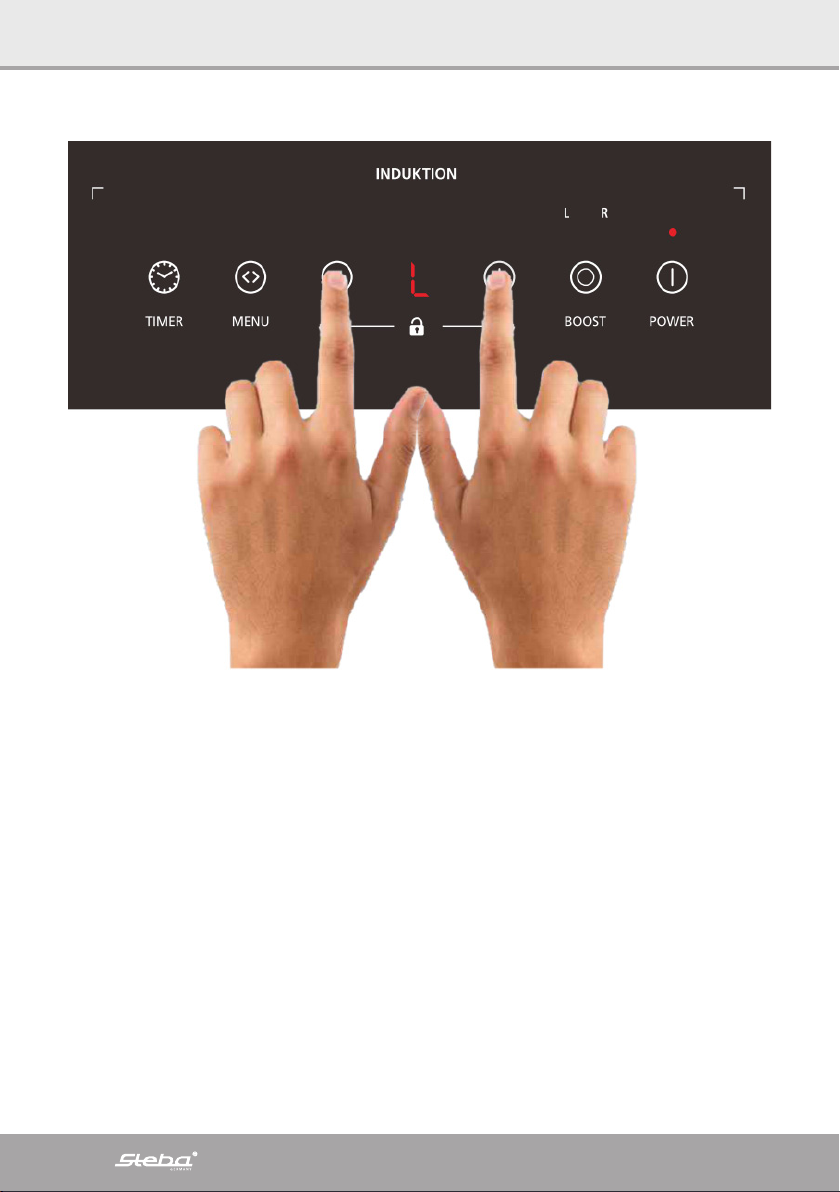

∙ Die Tasten „+“ und „-“ gemeinsam drücken. Im Display leuchtet „L“. Alle Tasten, bis

auf On/Off sind gesperrt.

∙ Zum entriegeln die Tasten „+“ und „-“ wieder 2 Sekunden drücken.

Fehlerbehebung

Sehr geehrter Kunde, vielen Dank für den Kauf eines STEBA-Produktes. Nachfolgende Tabelle gibt Ihnen Hilfestellung bei Problemen, die bei der Benutzung Ihres Gerätes auftreten können. Für viele Probleme gibt es eine einfache Lösung, denn nicht alles, was wie eine Fehlfunktion erscheint, muss schwerwiegend sein. Bitte gehen Sie die folgende Liste durch, bevor Sie unseren Kundendienst kontaktieren.

Problem Ursache Problembehandlung

Lampe leuchtet nach Einstecken des Netzsteckers nicht.

Es ertönt ein Signal und es entsteht keine Hitze im Topf.

Kochfeld heizt nicht mehr

Fehlercode „E0“ ∙ Kein oder ungeeigneter

Fehlercode „E1“ ∙ Interne Überhitzung ∙ Gerät abkühlen lassen

Fehlercode „E2“ ∙ Die Temperatur des

Fehlercode „E3“ ∙ Spannung passt nicht ∙ Gerät abkühlen lassen

∙ Kein Strom ∙ Sicherung ausgefallen

durch zu viele Geräte an einer Leitung

∙ Topf ist nicht für

Induktion geeignet

∙ Zeit ist abgelaufen ∙ Neue Zeit programmieren

Topf

Topfes ist zu hoch

∙ Ist Netzstecker richtig

eingesteckt

∙ Sicherung überprüfen

∙ Topfdurchmesser mind.

10cm

∙ Geeignetes Kochgeschirr

verwenden

∙ Kochgeschirr prüfen

und nochmals einschalten

∙ Den Topf vom Gerät

nehmen und abkühlen lassen, dann wieder einschalten

und nochmals einschalten

Korrekte Entsorgung dieses Produkts:

Ausgediente Geräte sofort unbrauchbar machen.

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden soll-

ten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Verpackungs-Entsorgung

Wenn möglich heben Sie die Verpackung auf um im Falle einer Garantie das Gerät zurückschicken zu können. Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen. Papier-, Pappe- und Wellpappeverpackungen bei Altpapiersammelstellen abgeben. Kunststoffverpackungsteile und Folien sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden.

In den Beispielen für die Kunststoffkennzeichnung steht: PE für Polyethylen, die Kennziffer 02 für PE-HD, 04 für PE-LD, PP für Polypropylen, PS für Polystyrol.

Kundenservice:

Sollte Ihr Gerät wider Erwarten einmal den Kundendienst benötigen, wenden Sie sich bitte an nachfolgende Anschrift. Wir werden dann im Garantiefall die Abholung veranlassen. Das Gerät muss transportfähig verpackt sein.

Unfreie Pakete können nicht angenommen werden!

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Vertrieb-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

E-Mail: elektro@steba.com Internet: http://www.steba.com

Achtung! Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.
