BAUANLEITUNG
INSTRUCTION MANUAL
INSTRUCTIONS DE MONTAGE
0314076 / 0314076P
DE
2
SICHERHEITSHINWEISE
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor Inbetriebnahme
mit den Funktionen des Produkts vertraut zu machen. Eine nicht ordnungsgemäße Bedienung
des Produkts kann das Produkt und persönliches Eigentum schädigen und schwere Verletzungen verursachen. Dies ist ein hoch entwickeltes Produkt für den Hobbygebrauch. Es muss mit
Vorsicht und Umsicht bedient werden und erfordert einige mechanische Grundfähigkeiten. Wird
das Produkt nicht sicher und umsichtig verwendet, so könnten Verletzungen und Schäden am
Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch
Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Verwenden Sie das Produkt nicht
mit inkompatiblen Komponenten oder verändern es in jedweder Art ausserhalb der von der Gustav Staufenbiel GmbH vorgegebenen Anweisungen. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. Es ist unerlässlich, dass Sie alle Anleitungen
und Warnungen in diesem Handbuch vor dem Zusammenbau, der Einrichtung oder der Inbetriebnahmelesen und diese befolgen, um eine korrekte Bedienung zu gewährleisten und Schäden bzw. schwerere Verletzungen zu vermeiden.
WARNUNGEN UND SICHERHEITSHINWEISE
Diese Sicherheitshinweise sind Bestandteil dieser Anleitung und müssen sorgfältig aufbewahrt
und im Falle einer Weitergabe an nachfolgende Benutzer mit ausgehändigt werden. Ferngesteuerte Modelle dürfen nur für den vom Hersteller vorgesehenen Zweck eingesetzt werden. Ein
Modell kann nur funktionstüchtig sein und den Erwartungen entsprechen, wenn es im Sinne der
Bauanleitung sorgfältigst gebaut und montiert wurde. Unbedingt sind die Angaben zum Schwerpunkt und zu den Ruderausschlägen zu beachten. Vergewissern Sie sich vor dem Einschalten
der Fernsteuerung, dass die verwendete Frequenz frei ist. Erst dann einschalten! Sie alleine sind
verantwortlich für den sicheren Betrieb Ihres Modells und Motors. Luftschrauben und generell
alle sich drehende Teile, die durch einen Motor angetrieben werden, stellen eine Verletzungsgefahr dar. Sie dürfen mit keinem Körperteil berührt werden! Die Einhaltung der Montage- und
Betriebsanleitungen im Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die
Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von
der Firma Staufenbiel nicht überwacht werden. Daher übernimmt die Firma Staufenbiel keinerlei
Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaften Verhalten bzw. in irgendeiner Weise mit dem vorgenannten zusammenhängend ergeben.
Soweit vom Gesetzgeber nicht zwingend vorgeschrieben, ist die Verpichtung von der Firma
Staufenbiel zur Leistung von Schadensersatz, aus welchem Grund auch immer ausgeschlossen.
Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
• Betreiben Sie Ihr Modell niemals mit leeren Senderbatterien.
• Verwenden Sie immer vollständig geladene Akkus und entnehmen Sie diese nach Betrieb.
• Lassen Sie alle Teile des Modells abkühlen bevor Sie sie anfassen.
• Betreiben Sie das Modell stets auf offenen Geländen, weit ab von Automobilen, Verkehr und
Menschen.
• Halten Sie Ihr Modell immer in Sicht und unter Kontrolle.
• Folgen Sie stets vorsichtig den Anweisungen und Warnungen für dieses Modell und allem
dazugehörigen Zubehör.
• Halten Sie Chemikalien, Kleinteile, elektronische Bauteile aus der Reichweite von Kindern.
ACHTUNG: Dieses Modell ist kein Spielzeug! Sollten Sie mit einem elektrisch angetriebenen
Modell keine Erfahrung haben, so wenden Sie sich bitte an erfahrene Modellieger, die Sie unterstützen können. Es könnte zu Verletzungen kommen, wenn das Modell ohne Vorkenntnisse
in Betrieb genommen wird. Denken Sie an Ihre Gesundheit und Sicherheit.
DE
3
INHALTSÜBERSICHT
04 Vorwort
04 Die Flächen
07 Servostecker und Multilock
09 Rumpfeinbauten
TECHNISCHE DATEN
10 Montageabschluss
10 Ruderausschläge
10 Schwerpunkt
11 Konformitätserklaärung
BENÖTIGTES ZUBEHÖR
GTX-3546 (910 kV)
60 A
6x D 260
LiPo 2400-3000mAh 3S
LiPo Ladegerät
min. 6-Kanal
min. 6-Kanal
68,0 dm²
(1054 in²)
2300 g
(82 oz)
1290 mm (51 in)
2900 mm (114 in)
Tragfächen-Prol:
HQ 2,5 / 9
RC-FUNKTIONEN
- Höhenruder (V-Leitwerk), Seitenruder (V-Leitwerk), Querruder, Wölbklappen, (Motor)
13 x 6,5“
+ Sekundenkleber, Epoxidharz, Servoverlängerungen und übliches Modellbauwerkzeug zum Zusammenbau.
DE
4

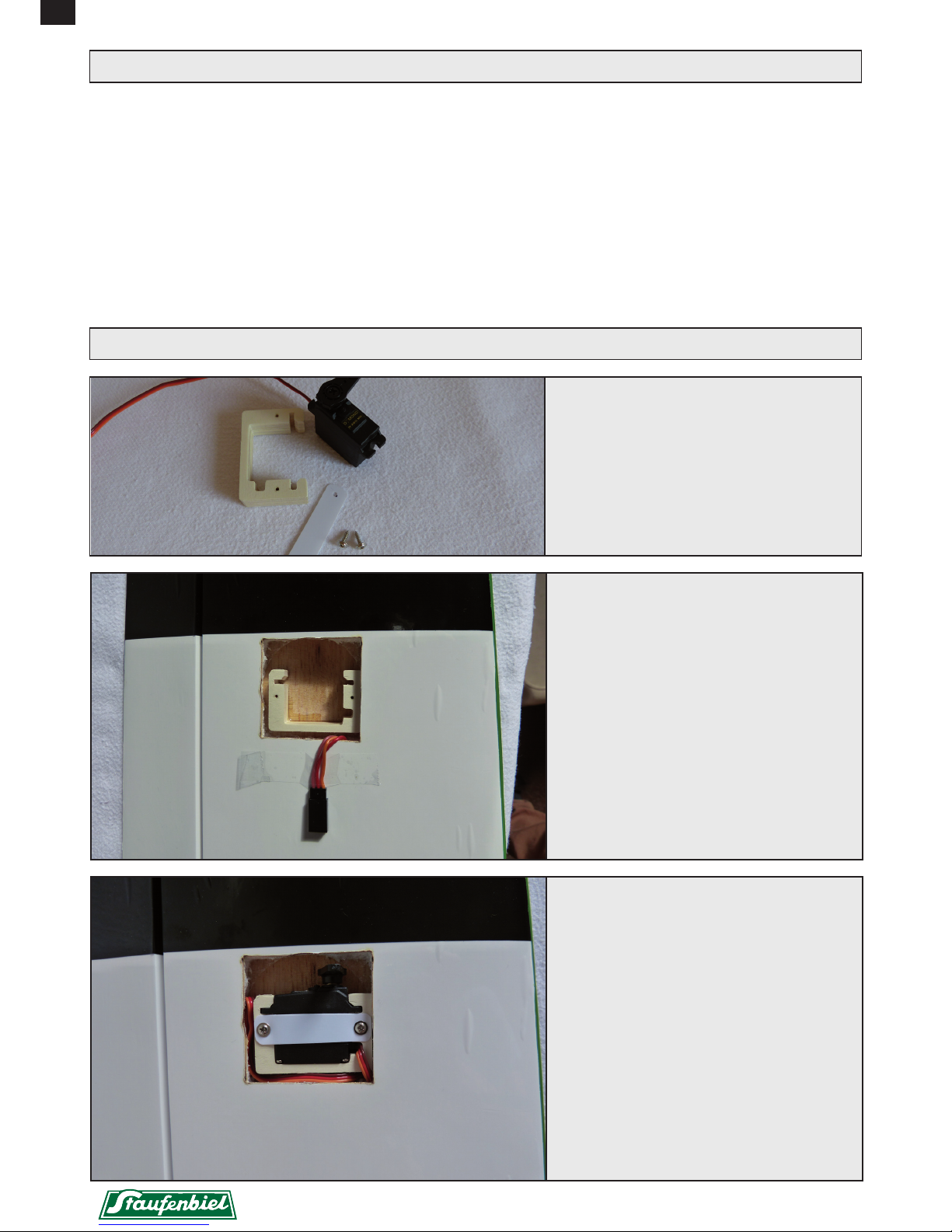

Legen Sie sich ein Servo mit zugehörigem Rahmen bereit. Außerdem
einen Kuststoffbügel und 2 Blechschrauben um den Riegel zu befestigen.
Ziehen Sie eine Servoverlängerung durch die Fläche. Kleben Sie
anschließend den Servorahmen
mit Epoxy in die Fläche ein. Schlei-
fen Sie vorher die Klebeäche an
und befreien Sie sie gründlich vom
Schleifstaub.
VORWORT
Herzlichen Glückwunsch zum Erwerb des Staufenbiel MANTIS. Es handelt sich um ein leistungsfähiges Thermikmodell mit GFK Rumpf und Styro-Abachi Flächen. Der Schwerpunkt liegt auf Ther-
mikug, durch die steifen Flächen ist aber auch leichter Kunstug kein Problem. Die Bauausführung
des Modells und die damit verbundene Detaillösungen unterliegen einer gewissen Geschmacksabhängigkeit. Daher sind die Lösungen dieser Bauanleitung als Vorschlag zu verstehen. Es gibt sicher
hier und da andere Möglichkeiten und Herangehensweisen. Auf einige Alternativen wird deshalb
während der Baubeschreibung eingegangen, diese jedoch nicht im Bild gezeigt.
LESEN SIE BITTE VOR BAUBEGINN DIE ANLEITUNG SEHR SORGFÄLTIG KOMPLETT
DURCH!
DIE FLÄCHEN
Schließen Sie das Servo an die
Verlängerung an, setzen Sie es in
den Rahmen ein und schrauben sie
es fest. Die Schraubenlöcher vorher
mit dünnüssigem Sekundenkleber
härten.
DE
5

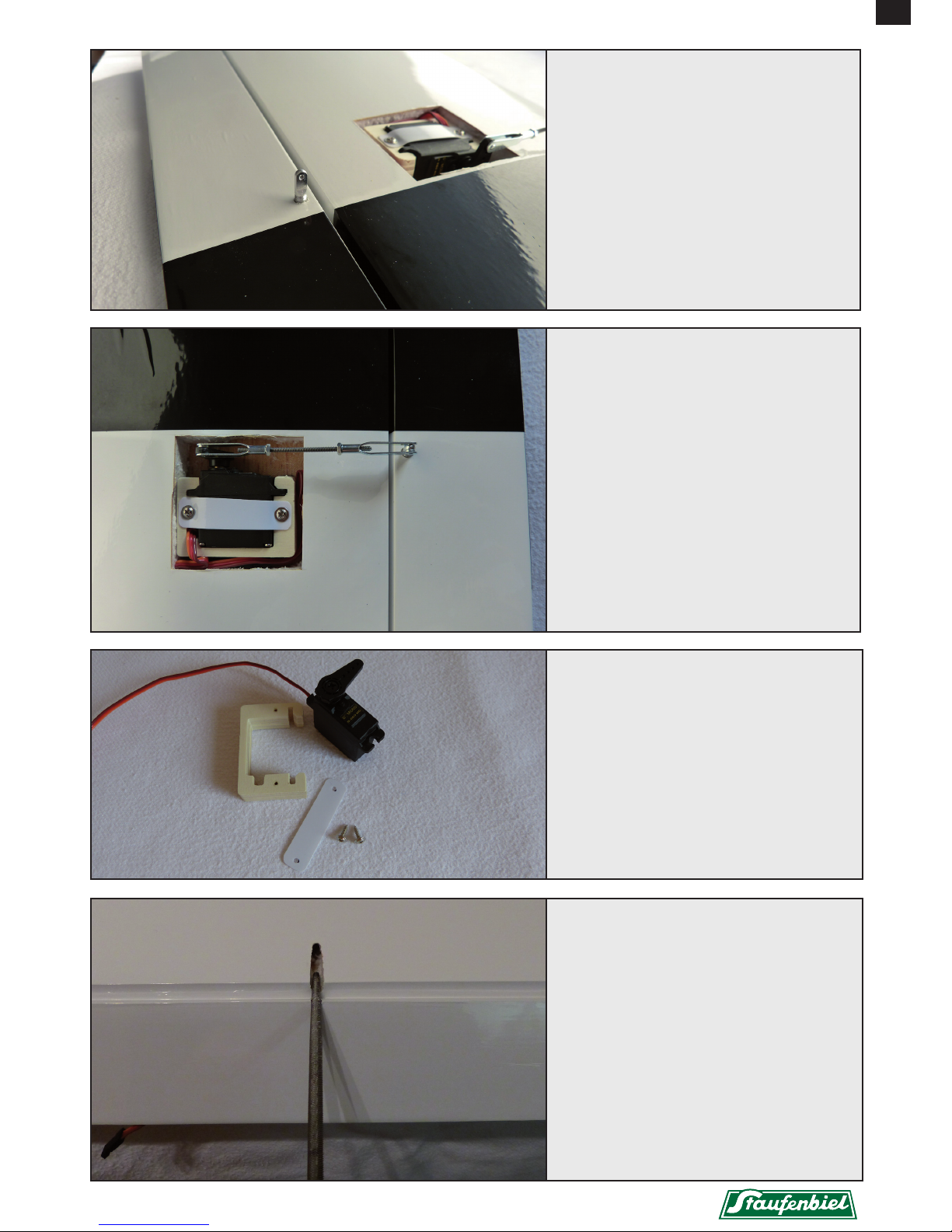

Bohren Sie für das Querruderhorn
senkrecht ein Loch in das Querruder
und kleben Sie das Ruderhorn wie
auf dem Bild zu sehen mit Epoxy
ein.
Erstellen Sie ein Gestänge, stellen
Sie die passende Länge ein und
hängen Sie es in Servo und Ruderhorn ein. Querruder vorher in Neutralposition und das Servo in elektronische Mitte bringen.
Für die Wölbklappen die gleichen
Dinge bereitlegen, wie für das Querruder.
Da die Wölbklappe über Kreuz durch
die Tragäche angelenkt wird, ist es
notwendig mit einer Rundfeile die
Austrittsöffnung des Gestänges zu
erweitern wie im Bild zu sehen.
DE
6
Für das Ruderhorn ein Loch in die
Wölbklappe bohren. Der Bohrer wird
dabei 45° zur Oberäche angesetzt.
Kleben Sie das Ruderhorn anschließend mit Epoxy in die Wölbklappe
ein wie im Bild zu sehen.
Ziehen Sie eine Servoverlängerung durch die Fläche. Kleben Sie
anschließend den Servorahmen
mit Epoxy in die Fläche ein. Schlei-
fen Sie vorher die Klebeäche an
und befreien Sie sie gründlich vom
Schleifstaub. Montieren Sie das
Servo.
Fahren Sie das Servo in Endstellung
Richtung Nasenleiste und hängen
Sie das Gestänge ein.
DE
7

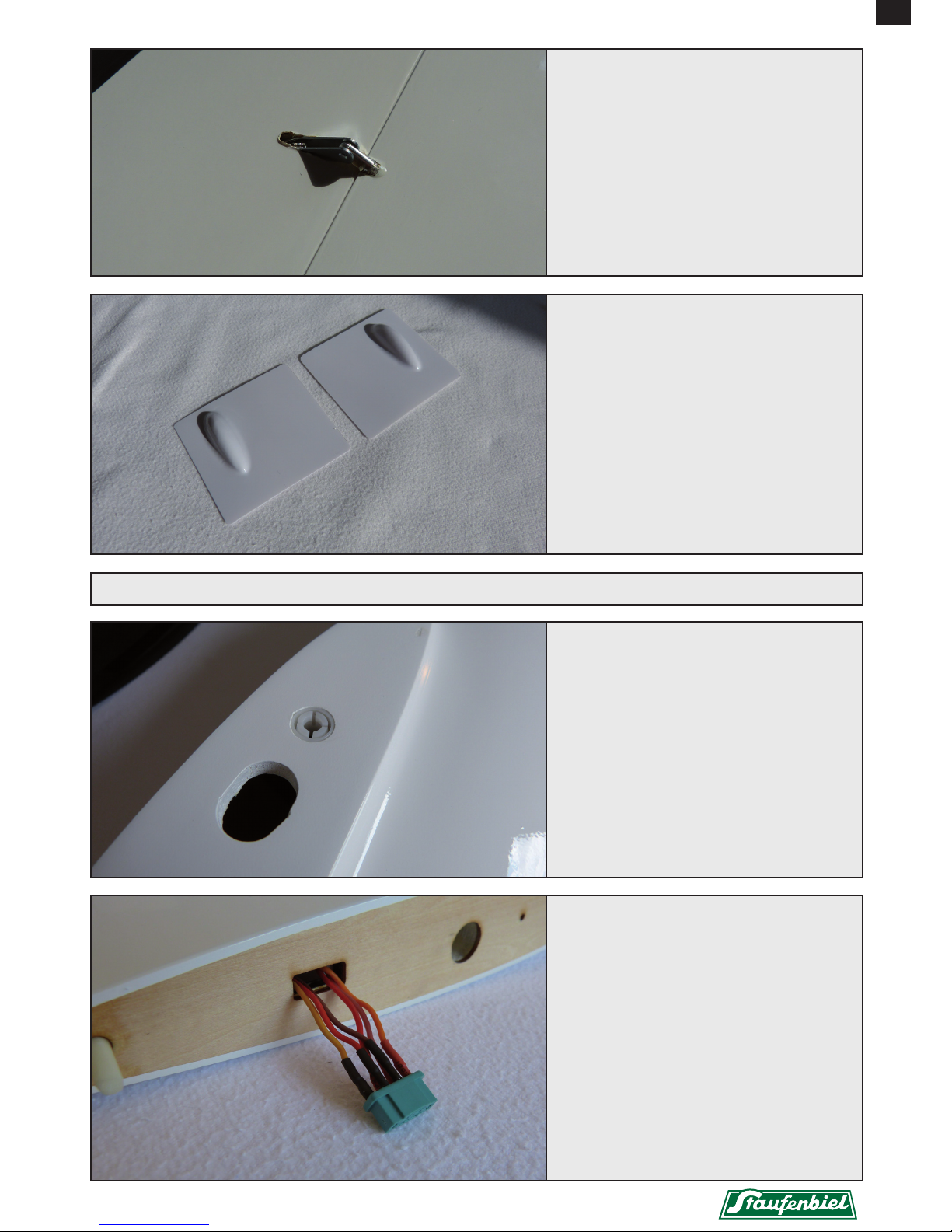

Hängen Sie das Gestänge nun auch
im Ruderhorn ein.
Schneiden Sie die Abdeckungen zurecht und kleben Sie diese mit Tesa
auf.
Zur Sicherung der Tragächen empfehlen wir das Multilock-System von
Multiplex. Die Montage ist in der dem
Multilock beiliegenden Anleitung
beschrieben.
Löten Sie Multiplexstecker an die
Servokabel.
SERVOSTECKER UND MULTILOCK
DE
8

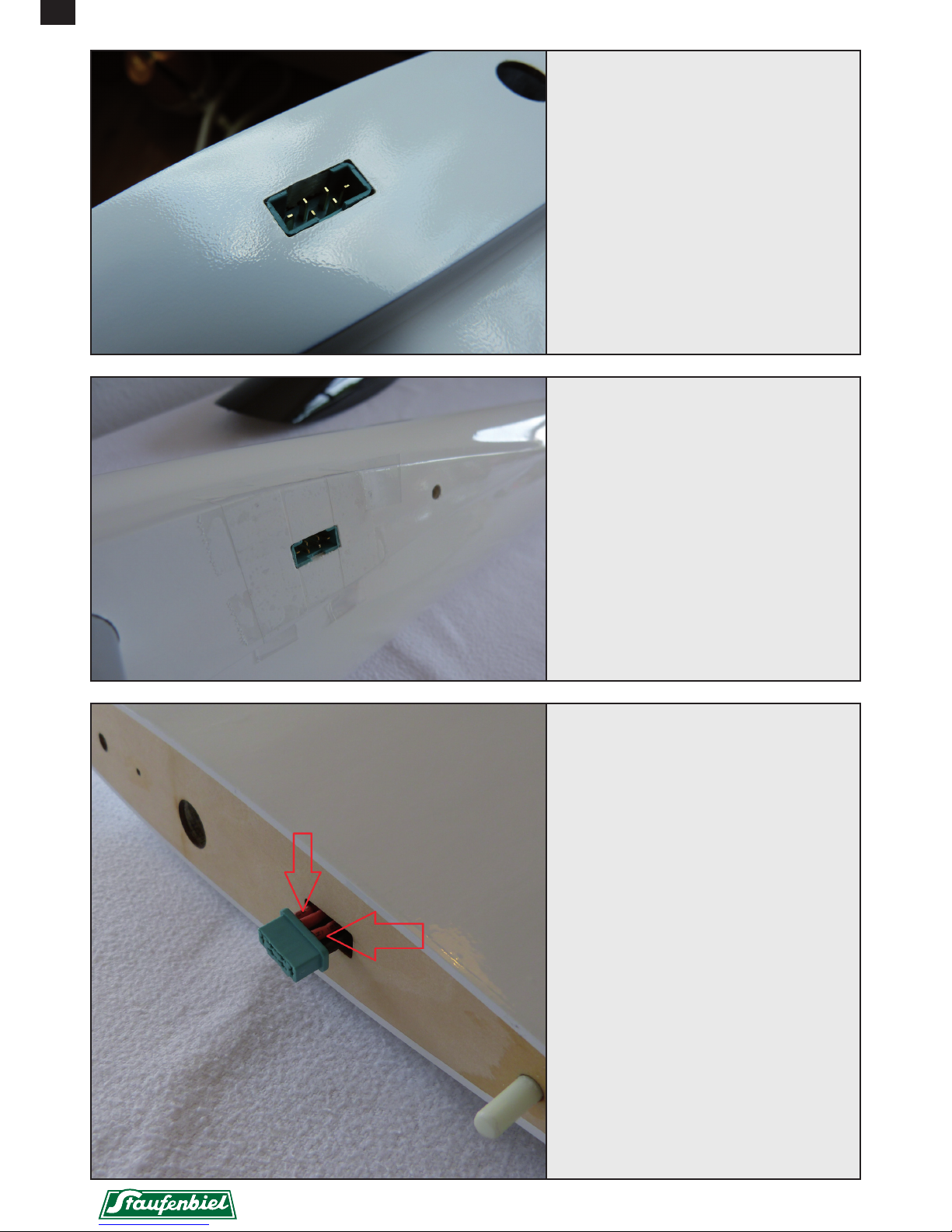

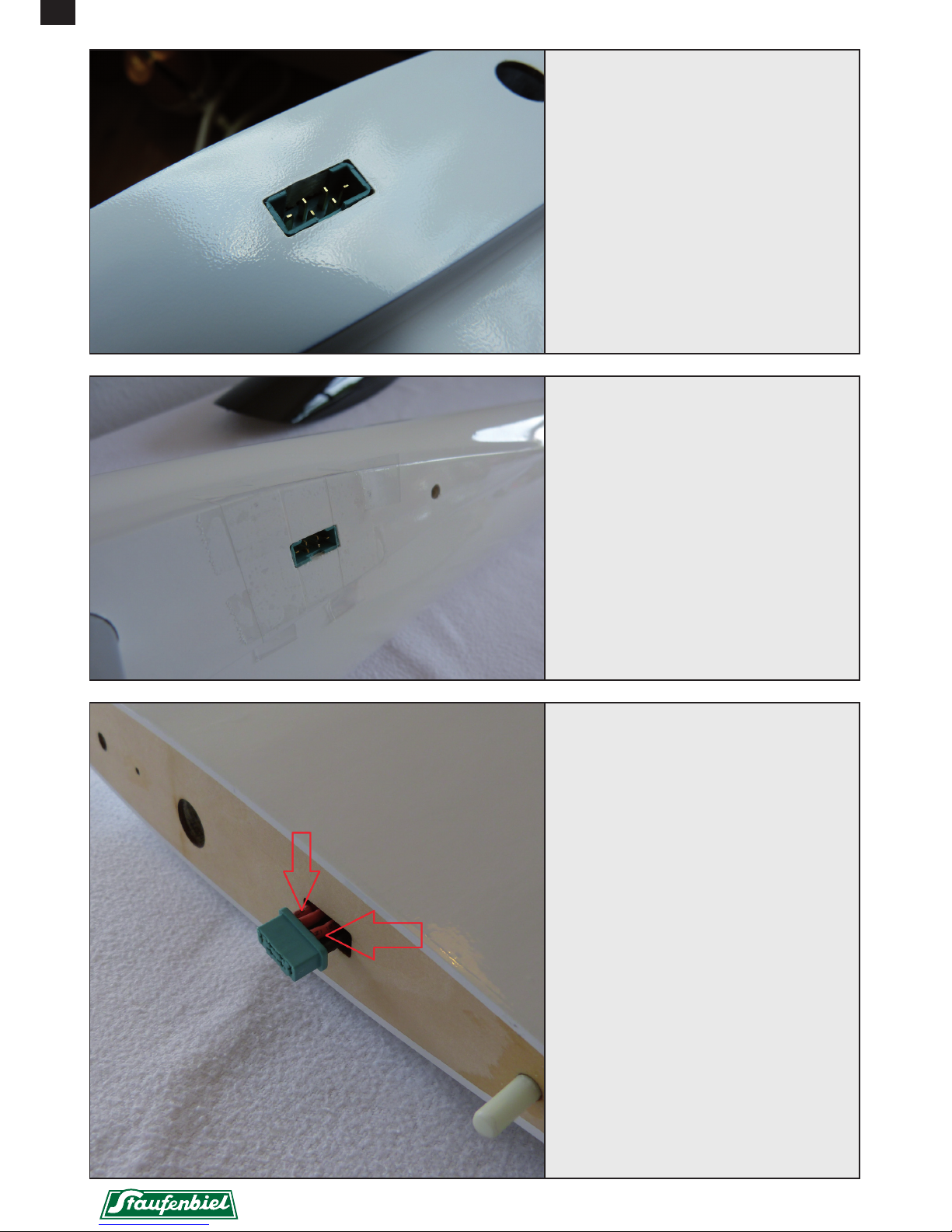

Fertigen Sie einen Kabelbaum an.
Ziehen Sie Ihn durch den Rumpf
und kleben Sie den Multiplexstecker
bündig in die Flächenanformung ein.
Den Stecker vorher anschleifen oder
mit einem Bastelmesser einritzen.
Kleben Sie den Rumpf um den MPXStecker mit Tesa ab.
MPX-Stecker anschleifen oder
einritzen. Geben Sie anschließend
Epoxidharz an die markierten Stellen
hinter dem Stecker und montieren
Sie die Fläche zum Aushärten des
Harzes.
DE
9
Bereiten Sie die 2 Rumpfservos für
den Einbau vor wie auf dem Bild zu
sehen. Montieren Sie je einen Gestängeschnluss in den später die
Schubstangen des V-Leitwerkes
befestigt werden.
Bohren Sie die Schraubenlöcher vor.
RUMPFEINBAUTEN
Setzen Sie die Servos wie im Bild
zu sehen ein und schrauben Sie sie
fest.
Hängen Sie die Gabelköpfe der
Schubstangen in die Ruderhörner
der V-Leitwerkshälfen ein.
DE
10
Anschließend die Servos elektronisch auf Mitte stellen, die VLeitwerkshälften in Neutralposition
bringen und die Madenschraube des
Gestängeanschlusses festziehen.
MONTAGEABSCHLUSS
Zum Schluss muss noch der Regler, der Motor und der Empfänger eingebaut werden. Die Montagearbeiten sind dann abgeschlossen und es kann mit der Senderprogrammierung begonnen werden.
Schließen Sie alle Servokabel entsprechend Ihrer Senderanleitung an den Empfänger an. Überprüfen Sie nochmals alle Funktionen und Servolaufrichtungen auf ihre Korrektheit!
Es wird die Einstellung von 3 Flugphasen empfohlen. Die jeweiligen Ruderausschläge entnehmen
Sie der Tabelle. So erreichen Sie leistungsfähige und ausgewogene Flugeigenschaften bei dem u.a.
Schwerpunkt.
RUDERAUSSCHLÄGE
Flugphase
Funktion Normal (Buttery
Bremse)
Thermik Strecke
Querruder ▲ 13 mm, ▼ 6 mm
(▲ 16 mm)
0 ▲ 2mm
Höhenruder (V-Leitwerk)
▲ 16 mm, ▼ 11 mm
(▼ 4 mm)
0 0
Seitenruder (V-Leitwerk)
▲ 18 mm, ▼ 9 mm 0 0
Wölbklappen (▼ 25 mm) ▼ 4 mm ▲ 3 mm
SCHWERPUNKT
Der Schwerpunkt bendet sich 85 - 89 mm hinter der Nasenleiste.
Genießen Sie nun den Erstug mit Ihrem neuen Staufenbiel MANTIS. Mit den Angaben aus dieser
Anleitung hält das Modell keine bösen Überraschungen parat. Die Wölbklappen können für besonders hohe Wendigkeit zu den Querrudern zugemischt werden. Wir empfehlen etwa 50% Zumischung.
Freuen Sie sich auf viele schöne Flugstunden mit Ihrem neuen Mantis.Schwerpunkt.
ABSCHLUSS
DE
11
KONFORMITÄTSERKLÄRUNG
Dieses Produkt entspricht den wesentlichen Schutzanforderungen gemäß den EU-Richtlinien zur
elektromagnetischen Verträglichkeit. Eine Konformitätserklärung liegt vor.
HINWEISE ZUM UMWELTSCHUTZ
Dieses Produkt darf nicht mit anderem Abfall entsorgt werden. Stattdessen obliegt es dem Benutzer,
das Altgerät an einer designierten Receycling-Sammelstelle für elektrische und elektronische Geräte abzugeben. Die getrennte Sammlung und Wiederverwertung Ihres Altgeräts zum Zeitpunkt der
Entsorgung hilft Rohstoffe zu sparen und sicherzustellen, dass bei seinem Receycling die menschliche Gesundheit und die Umwelt geschützt werden. Weiter Informationen, wo Sie Ihr Altgerät zum
Receycling abgeben können, erhalten Sie bei Ihrer lokalen Kommunalverwaltung, Ihrem Haushaltsabfall Entsorgungsdienst oder bei der Verkaufsstelle Ihres Proukts.
STAUFENBIEL
Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel, Deutschland
Geschäftsführer: Klaus Breer, Jörg Schamuhn
Tel.: +49 40-30061950, eMail: info@modellhobby.de, Webseite: www.modellhobby.de
Copyright © Gustav Staufenbiel GmbH, 2015
Text: S.H.
Bilder: S.H.
Layout: M.P.M.
EN
12
WARNING
WARNING: Read the ENTIRE instruction manual to become familiar with the features of
the product before operating. Failure to operate the product correctly can result in damage to
the product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and
requires some basic mechanical ability. Failure to operate this product in a safe and responsible
manner could result in injury or damage to the product or other property. This product is not intended for use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions provided by Gustav Staufenbiel
GmbH. This manual contains instructions for safety, operation and maintenance. It is essential
to read and follow all the instructions and warnings in the manual, prior to assembly, setup or
use, in order to operate correctly and avoid damage or serious injury.
SAFETY PRECAUTIONS AND WARNINGS
As the user of this product, you are solely responsible for operating in a manner that does not
endanger yourself and others or result damage to the product or the property of others. This
model is controlled by a radio signal subject to interference from many sources outside your
control. This interference can cause momentary loss of control so it is advisable to always keep
a safe distance in all directions around your model, as this margin will help avoid collisions or
injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
• A lways keep a safe distance in all directions around your model to avoid collisions or injury.
This model is controlled by a radio signal subject to interference from many sources outside
your control. Interference can cause momentary loss of control.
• Always keep aircraft in sight and under control.
• Always operate your model in an open area away from cars, trafc or people.
• Avoid operating your model in the street where injury or damage can occur.
• Never operate the model in the street or in populated areas for any reason.
• Avoid operating your model in the street where injury or damage can occur.
• Never operate your model with low transmitter batteries.
• Always use fully charged batteries.
• Always remove batteries after use.
• Always let parts cool after use before touching.
• Carefully follow the directions and warnings for this and any optional support equipment
(chargers, rechargeable battery packs, etc.) you use.
• Keep all chemicals, small parts and anything electrical out of the reach of children.
• Moisture causes damage electronics. Avoid water exposure to all equipment not specially
designed and protected for this purpose.
• Never lick or place any portion of your model in your mouth as it could cause serious injury
or even death.
EN
13
TABLE OF CONTENTS
14 Preface
14 The wings
17 Servo connectors and Multilock
19 The fuselage
SPECIFICATIONS
20 Assemby completion
20 Control throws
20 Center of gravity
21 Declaration of comrmity
NEEDED TO COMPLETE
GTX-3546 (910 kV)
60 A
(6) D 260
LiPo 2400-3000mAh 3S
LiPo Charger
min. 6-Channel
min. 6-Channel
68,0 dm²
(1054 in²)
2300 g
(82 oz)
1290 mm (51 in)
2900 mm (114 in)
Airfoil:
HQ 2,5 / 9
RC-FUNCTIONS
- Elevator (V-Tail), Rudder (V-Tail), Ailerons, Flaps, (Motor)
13 x 6,5“
+ Glue, epoxy, Servo extensions
EN
14
Prepare a servo with the frame. Also
a latch and two self tapping screws
to secure the latch on the frame.
Pull a servo extension through the
wing. Afterwards glue the servo
frame in with epoxy glue. Sand the
surface before and remove all dust
thoroughly.
PREFACE
Thanks for purchasing the Staufenbiel Mantis. It is a high performance thermal glider with composite
fuselage and obechi sheeted wings with a foam core. The focus is on thermal gliding, but due to the
stiff wings light aerobatics are also no problem. The construction of the model and the detailed solutions related subject to a certain taste dependency. Therefore, the solutions to these instructions are
to be understood as a suggestion. There are certainly other options and approaches. In some alter-
natives is therefore received during the building specications, but does not shown on the pictures.
PLEASE READ THIS INSTRUCTIONS CAREFULLY!
THE WINGS
Connect the servo to the servo
extension, put it in the frame and
secure it with the latch. Beforehand
harden the screw holes by applying a
drop of thin CA.
EN
15
Drill a vertical hole into the aileron
for the aileron horn and glue in the
horn with epoxy glue like shown in
the picture.
Prepare a pushrod with the needed
length and clip in the clevis in the
servo horn and the aileron horn.
Beforehand bring the Aileron into
neutral position as well as the servo
in electronical midle position.
Prepare the same things for the ap
as done for the aileron.
Due to the fact that the aps will
get a crosslink pushrod through the
wing, it is necessary to widen the
outlet with a needle le like shown in
the picture.
EN
16
Drill a hole in the ap for the horn.
Drill in a 45° angle to the surface.
Afterwards glue the horn in the ap
with epoxy glue like shown in the
picture.
Pull a servo extension through the
wing. Afterwards glue the servo
frame in with epoxy glue. Sand the
surface before and remove all dust
thoroughly. Mount the servo.
Drive the servo into the end postition
towards the leading edge and clip in
the linkage.
EN
17
Now clip in the linkage in the control
horn.
Cut the servo covers to the desired
shape and glue them to the wing with
clear tape.
To secure the wings to the fuselage
we recommend the Multilock system
from Multiplex. Please see the manual of the Multilock for further instructions.
Solder Multiplex connetors to the
servo leads.
SERVO CONNECTOR AND MULTILOCK
EN
18
Create a cable beam. Pull it through
the fuselage and glue in the Multi-
plex connector ush mount. Before
glueing sand the connector or make
some cuts with a hobby knife.
Tape the fuselage around the Multiplex connector.
Sand the connector or make some
cuts with a hobby knife. Afterwards
put some epoxy glue on the marked
parts behind the connector and
mount the wing and let the epoxy
cure.
EN
19
Prepare the two fuselage servos for
installation like shown in the picture.
Drill the screw holes.
THE FUSELAGE
Install the servo like shown in the
picture and screw the self tapping
screws.
Clip in the clevises of the pushrods
into the horn of the V-Tail halfs.
EN
20
Afterwards drive the servos to the
electronic middle position. Hold the
halfs of the V-tail in neutral position
and tighten the grubscrew of the
linkage connector.
ASSEMBLY COMPLETION
At the end the ESC, the motor and the receiver needs to be built in. Start programming the model in
the transmitter. Connect all servo cables according to the transmitter manual and make sure that all
servo and rudder are working in right direction. We recommend 3 Flight modes. The rudder throws
are shown in the table. You will get good ying performance with these throws and the center of gravity shown below.
CONTROL THROWS
Flight Mode
Function Normal (Buttery Bra-
ke)
Thermal Speed
Aileron ▲ 13 mm, ▼ 6 mm
(▲ 16 mm)
0 ▲ 2mm
Elevator (V-Tail) ▲ 16 mm, ▼ 11 mm
(▼ 4 mm)
0 0
Rudder (V-Tail) ▲ 18 mm, ▼ 9 mm 0 0
Flaps (▼ 25 mm) ▼ 4 mm ▲ 3 mm
CENTER OF GRAVITY
85 - 89 mm behind the leading edge against the fuselage.
Now enjoy the rst ight with your new MANTIS. For extra high maneuverability aps can be mixed to
the ailerons. We recommend about 50% admixture. Look forward to many hours with your MANTIS.
THE END
EN
21
INSTRUCTIONS FOR DISPOSAL OF WEEE BY USERS IN THE EU
This Product must not be disposed of with other waste. Instead, it is the user`s responsibility to
dispose of their waste equipment by handing it over to a designated collections point for the receycling of waste electrical and electronic equipment. The separate collection and receycling of your
waste equipment at the time of disposal will help to conserve natural resources and ensure that it is
receycled in a manner that protects human health and the environment. For more information about
where you can drop off your waste equipment for receycling, please contact your local city ofce,
your household waste disposal service or where you purchased the product.
STAUFENBIEL
Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel, Germany
CEO: Klaus Breer, Jörg Schamuhn
Tel.: +49 40-30061950, eMail: info@modellhobby.de, Webside: www.staufenbiel.co.uk
Copyright © Gustav Staufenbiel GmbH, 2015
DECLARATION OF CONFORMITY
This product complies with the essential protection requirements of EU directives regarding electromagnetic compatibility. A Declaration of Conformity is available.
Text: S.H.
Translation: S.H.
Pictures: S.H.
Layout: M.P.M.
FR
22
AVERTISSEMENT
AVERTISSEMENT: lisez la TOTALITÉ du manuel d‘utilisation an de vous vous familiari-
ser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte
du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de
blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et
requiert des aptitudes de base en mécanique. Toute utilisation irresponsable ne respectant
pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels
et endommager le produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la
surveillance directe d’un adulte. N’essayez pas de modi er ou d’utiliser ce produit avec des
composants incompatibles hors des instructions fournies par Gustav Staufenbiel GmbH. Ce
manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il
est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant
l’assemblage, le réglage et l’utilisation, ceci a n de manipuler correctement l’appareil et d’éviter
tout dégât matériel ou toute blessure grave.
PRÉCAUTIONS ET AVERTISSEMENTS LIÉS À LA SÉCURITÉ
En tant qu’utilisateur de ce produit, il est de votre seule responsabilité de le faire,fonctionner
d’une manière qui ne mette en danger ni votre personne, ni de tiers et,qui ne provoque pas de
dégâts au produit lui-même ou à la propriété d’autrui. Ce modèle est commandé par un signal radio pouvant être perturbé par différentes sources extérieures. Ces interférences peuvent
entraîner une perte momentanée du contrôle, il faut donc toujours conserver une distance de
sécurité tout autour du modèle an d‘éviter tout risque de collision ou de blessure corporelle.
Âge recommandé: 14 ans et plus. Ceci n’est pas un jouet.
• Toujours garder une distance de sécurité dans toutes les directions autour de votre modèle
an d‘éviter les collisions et les blessures. Ce modèle est contrôlé par un signal radio soumis à
des interférences provenant de nombreuses sources hors de votre contrôle. Les interférences
peuvent provoquer une perte de contrôle momentanée. Toujours garder l‘avion en vue et sous
contrôle.
• Toujours utiliser votre modèle dans une zone ouverte loin des voitures, de la circulation ou des
gens.
• Ne pas utiliser votre modèle dans la rue où des blessures ou des dommages peuvent survenir.
• Ne jamais utiliser le modèle dans la rue ou dans des zones peuplées quelle que soit la raison.
• Ne pas utiliser votre modèle dans la rue où des blessures ou des dommages peuvent survenir.
• Ne jamais utiliser votre modèle avec des batteries d‘émetteur à charge faible.
• Toujours utiliser des batteries complètement chargées.
• Toujours retirer les batteries après utilisation.
• Toujours laisser refroidir les pièces avant de les toucher.
• Suivre attentivement les instructions et les avertissements pour cet appareil ou tout autre dispo-
sitif de support facultatif (chargeurs, boîtiers de batteries rechargeables, etc.) que vous utilisez.
• Conserver tous les produits chimiques, les petites pièces et les composants électriques hors de
la portée des enfants.
• L‘humidité provoque des dommages électroniques. Éviter le contact avec l‘eau pour tous les
équipements qui ne sont pas spécialement conçus et protégés à cet effet.
• Ne jamais lécher ou mettre une partie de votre modèle dans votre bouche car cela pourrait causer des blessures graves ou même la mort.
FR
23
TABLE DES MATIÈRES
24 Préface
24 Les ailes
27 Prises des servos et système Multilock
29 Le fuselage
CARACTÉRISTIQUES
30 Fin de l‘assemblage
30 Débattements des gouvernes
30 Centre de gravité
31 Déclaration de conformité
ELÉMENTS REQUIS
GTX-3546 (910 kV)
60 A
6x D 260
3S LiPo 2400-3000mAh
Chargeur LiPo
4 voies mini
4 voies mini
68,0 dm²
(1054 in²)
2300 g
(82 oz)
1290 mm (51 in)
2900 mm (114 in)
Prol:
HQ 2,5 / 9
FONCTIONS DU PLANEUR
- Profondeur (Empennage en V), dérive (Empennage en V), ailerons, volets, (moteur).
13 x 6,5“
+ Colle Epoxy, rallonges de servos
FR
24
Préparez un servo et son bâti.
Préparez également un pontet et 2
vis auto-taraudeuses pour le xer au
bâti.
Tirez une rallonge de servo dans
l‘aile. Poncez la bâti de servo, puis
nettoyez la surface. Collez la bâti
dans l‘aile à l‘aide de colle Epoxy.
PRÉFACE
Nous vous remercions pour l‘achat du Mantis Staufenbiel. Il s‘agit d‘un planeur hautes-performances
possédant un fuselage en bre de verre et des ailes en mousse coffrées obechi. Conçu à la base
pour le vol thermique, ses ailes rigides permettent d‘effectuer de la voltige douce. L‘assemblage du
modèle et les solutions détaillées rapportées sont à adapter suivant vos préférences. Les solutions
présentées dans les instructions sont à considérer comme étant des suggestions. Il y a certainement
d‘autres solutions et approches possibles. Certaines alternatives sont apparues durant la rédaction
du cahier des charges, mais ne sont pas représentées sur les photos.
VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS !
LES AILES
Connectez la rallonge au servo.
Insérez le servo dans son bâti, puis
sécurisez le servo à l‘aide du pontet.
Renforcez les lets des vis du bâti
en y appliquant une goutte de colle
cyano ne.
FR
25
Percez un trou vertical dans l‘aileron
pour y installer le guignol de commande et collez-le en place à l‘aide
de colle Epoxy comme sur la photo.
Préparez la tringlerie à la longueur
appropriée et connectez les chapes
au bras de servo et au guignol. En
ayant préalablement mis le servo et
la gouverne au neutre.
Préparez le servo de volet de
la même manière que le servo
d‘aileron.
Comme la tringlerie de volet passe
au travers de l‘aile, il est nécessaire
d‘élargir la sortie à l‘aide d‘une lime
comme indiqué sur la photo.
FR
26
Percez un trou dans le volet pour y
installer le guignol. Le trou est incliné
à 45° par rapport à la surface.
Collez le guignol au volet en utilisant
de la colle Epoxy, comme sur la
photo.
Tirez une rallonge de servo dans
l‘aile. Poncez la bâti de servo, puis
nettoyez la surface. Collez la bâti
dans l‘aile à l‘aide de colle Epoxy.
Installez le servo.
Pilotez le servo en position avant, le
bras orienté vers le bord d‘attaque
de l‘aile et connectez la chape.
FR
27
Maintenant vous pouvez connecter
la tringlerie au guignol du volet.
Découpez les carénages de servos à
la forme souhaitée et xez-les à l‘aile
à l‘aide d‘adhésif transparent.
Pour xer les ailes au fuselage, nous
vous recommandons d‘utiliser le
système Multilock Multiplex. Veuillez
consulter le manuel inclus avec le
Multilock pour obtenir des informations supplémentaires.
Soudez une prise Multiplex aux rallonges de servos.
PRISES DES SERVOS ET SYSTÈME MULTILOCK
FR
28
Créez un faisceau de câbles. Tirez
le à l‘intérieur du fuselage et collez
la prise Multiplex à eur du fuselage.
Avant de coller la prise, prenez soin
de la poncer ou de la gratter à l‘aide
d‘un scalpel.
Recouvrez le fuselage d‘adhésif de
masquage autour de la prise multiplex.
Avant de coller la prise, prenez soin
de la poncer ou de la gratter à l‘aide
d‘un scalpel. Appliquez de la colle
Epoxy aux emplacements indiqués
derrière la prise, installez l‘aile et
patientez durant le séchage de la
colle Epoxy.
FR
29
Préparez 2 servos comme sur la
photo pour leur installation dans le
fuselage.
Percez les trous de xation des servos.
LE FUSELAGE
Installez les servos comme indiqué
sur la photo et utilisez des vis autotaraudeuses pour assurer leur xation.
Connectez les chapes des tringleries
aux guignols des 2 gouvernes de
l‘empennage en V.
FR
30
Placez les servos au neutre. Maintenez les gouvernes au neutre et
serrez les vis des connecteurs de
tringleries.
FIN DE L‘ASSEMBLAGE
Maintenant vous pouvez installer le contrôleur, le moteur et le récepteur. Programmez le modèle
dans votre émetteur. Connectez les servos à votre récepteur en respectant les consignes du manuel
de votre radio. Contrôlez que tous les servos répondent dans la direction appropriée et contrôlez
que le mixage de l‘empennage est correctement conguré. Nous vous recommandons d‘utiliser 3
modes de vol. Les débattements de la dérive sont indiqués dans le tableau. Vous obtiendrez de
très bonnes performances de vol en utilisant les valeurs de débattements et la position du centre de
gravité indiqués ci-dessous.
DEBATTEMENTS
Mode de vol
Fonctions Normal (Buttery) Thermique Vitesse
Ailerons ▲ 13 mm, ▼ 6 mm
(▲ 16 mm)
0 ▲ 2mm
Profondeur (Empennage en V)
▲ 16 mm, ▼ 11 mm
(▼ 4 mm)
0 0
Dérive (Empennage
en V)
▲ 18 mm, ▼ 9 mm 0 0
Volets (▼ 25 mm) ▼ 4 mm ▲ 3 mm
CENTRE DE GRAVITE
Entre 85 et 89 mm en arrière du bord d‘attaque au niveau de l‘emplanture de l‘aile.
Vous pouvez maintenant effectuer vos premiers vols avec votre nouveau MANTIS. Pour une maniabilité encore plus élevée, vous pouvez mixer les volets avec les ailerons. Nous vous recommandons
une valeur de mixage d‘environ 50%. Nous vous souhaitons de très nombreuses heures de vol avec
votre MANTIS.
FIN
FR
31
INSTRUCTIONS RELATIVES À L‘ÉLIMINATION DES D3E
Ce produit ne doit pas être éliminé avec d’autres déchets. Il relève de la responsabilité de l’utilisateur
d’éliminer les équipements rebutés en les remettant à un point de collecte désigné en vue du recyclage des déchets d’équipements électriques et électroniques. La collecte et le recyclage séparés
de vos équipements rebutés au moment de leur élimination aideront à préserver les ressources
naturelles et à assurer que les déchets seront recyclés de manière à protéger la santé humaine et
l’environnement. Pour plus d’informations quant aux lieux de dépôt de vos équipements rebutés en
vue du recyclage, veuillez contacter votre mairie, votre service de traitement
des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.
STAUFENBIEL
Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel, Allemagne
Directeur général: Klaus Breer, Jörg Schamuhn
Tel.: 0 811 040 802, eMail: info@modellhobby.fr, Webseite: www.modellhobby.fr
Copyright © Gustav Staufenbiel GmbH,2015
DÉCLARATION DE CONFORMITÉ
Ce produit respecte les exigences de protection essentielles de directives de l‘Union européenne
quant à la compatibilité électromagnétique. Une Déclaration de Conformité est
disponible.
Texte: S.H.
Traduction: A.C.
Photos: S.H.
Disposition: M.P.M.
© 2015 Gustav Staufenbiel GmbH
Loading...
