BAUANLEITUNG
INSTRUCTION MANUAL
INSTRUCTIONS DE MONTAGE
HSF0314077/HSF0314077P
Page 2
DE
SICHERHEITSHINWEISE
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor Inbetriebnahme
mit den Funktionen des Produkts vertraut zu machen. Eine nicht ordnungsgemäße Bedienung
des Produkts kann das Produkt und persönliches Eigentum schädigen und schwere Verletzungen verursachen. Dies ist ein hoch entwickeltes Produkt für den Hobbygebrauch. Es muss mit
Vorsicht und Umsicht bedient werden und erfordert einige mechanische Grundfähigkeiten. Wird
das Produkt nicht sicher und umsichtig verwendet, so könnten Verletzungen und Schäden am
Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch
Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Verwenden Sie das Produkt nicht
mit inkompatiblen Komponenten oder verändern es in jedweder Art ausserhalb der von der Gustav Staufenbiel GmbH vorgegebenen Anweisungen. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. Es ist unerlässlich, dass Sie alle Anleitungen
und Warnungen in diesem Handbuch vor dem Zusammenbau, der Einrichtung oder der Inbetriebnahmelesen und diese befolgen, um eine korrekte Bedienung zu gewährleisten und Schäden bzw. schwerere Verletzungen zu vermeiden.
ACHTUNG: Dieses Modell ist kein Spielzeug! Sollten Sie mit einem elektrisch angetriebenen
Modell keine Erfahrung haben, so wenden Sie sich bitte an erfahrene Modellieger, die Sie unterstützen können. Es könnte zu Verletzungen kommen, wenn das Modell ohne Vorkenntnisse
in Betrieb genommen wird. Denken Sie an Ihre Gesundheit und Sicherheit.
WARNUNGEN UND SICHERHEITSHINWEISE
Diese Sicherheitshinweise sind Bestandteil dieser Anleitung und müssen sorgfältig aufbewahrt
und im Falle einer Weitergabe an nachfolgende Benutzer mit ausgehändigt werden. Ferngesteuerte Modelle dürfen nur für den vom Hersteller vorgesehenen Zweck eingesetzt werden. Ein
Modell kann nur funktionstüchtig sein und den Erwartungen entsprechen, wenn es im Sinne der
Bauanleitung sorgfältigst gebaut und montiert wurde. Unbedingt sind die Angaben zum Schwerpunkt und zu den Ruderausschlägen zu beachten. Vergewissern Sie sich vor dem Einschalten
der Fernsteuerung, dass die verwendete Frequenz frei ist. Erst dann einschalten! Sie alleine sind
verantwortlich für den sicheren Betrieb Ihres Modells und Motors. Luftschrauben und generell
alle sich drehende Teile, die durch einen Motor angetrieben werden, stellen eine Verletzungsgefahr dar. Sie dürfen mit keinem Körperteil berührt werden! Die Einhaltung der Montage- und
Betriebsanleitungen im Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die
Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von
der Firma Staufenbiel nicht überwacht werden. Daher übernimmt die Firma Staufenbiel keinerlei
Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaften Verhalten bzw. in irgendeiner Weise mit dem vorgenannten zusammenhängend ergeben.
Soweit vom Gesetzgeber nicht zwingend vorgeschrieben, ist die Verpichtung von der Firma
Staufenbiel zur Leistung von Schadensersatz, aus welchem Grund auch immer ausgeschlossen.
Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
• Betreiben Sie Ihr Modell niemals mit leeren Senderbatterien.
• Verwenden Sie immer vollständig geladene Akkus und entnehmen Sie diese nach Betrieb.
• Lassen Sie alle Teile des Modells abkühlen bevor Sie sie anfassen.
• Betreiben Sie das Modell stets auf offenen Geländen, weit ab von Automobilen, Verkehr und
Menschen.
• Halten Sie Ihr Modell immer in Sicht und unter Kontrolle.
• Folgen Sie stets vorsichtig den Anweisungen und Warnungen für dieses Modell und allem
dazugehörigen Zubehör.
• Halten Sie Chemikalien, Kleinteile, elektronische Bauteile aus der Reichweite von Kindern.
2
Page 3
INHALTSÜBERSICHT
DE
04 Vorwort
04 Die Tragächen
06 Der Rumpf
09 Ruderausschläge
1000 mm (39 in)
09 Schwerpunkt
11 Konformitätserklärung

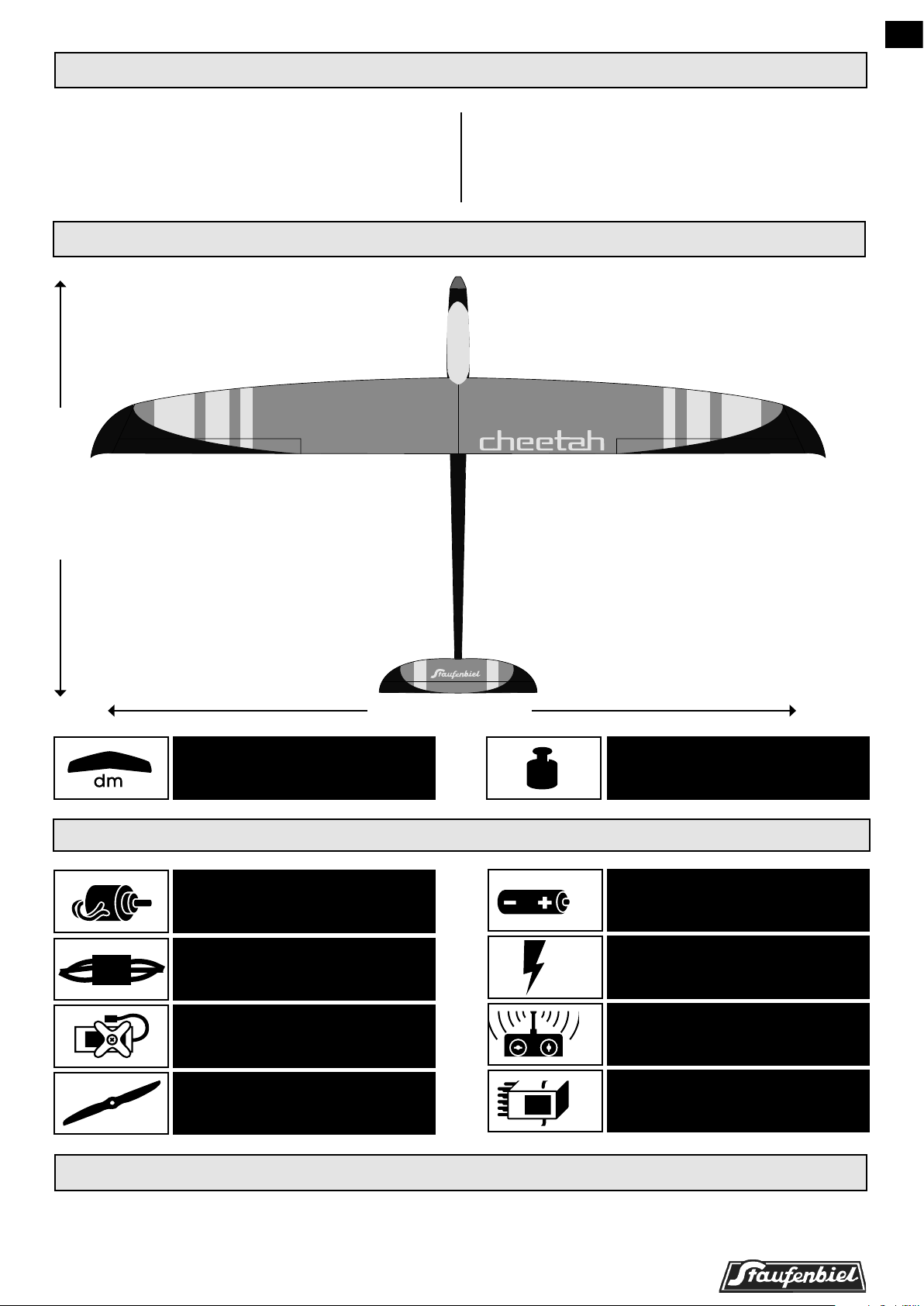

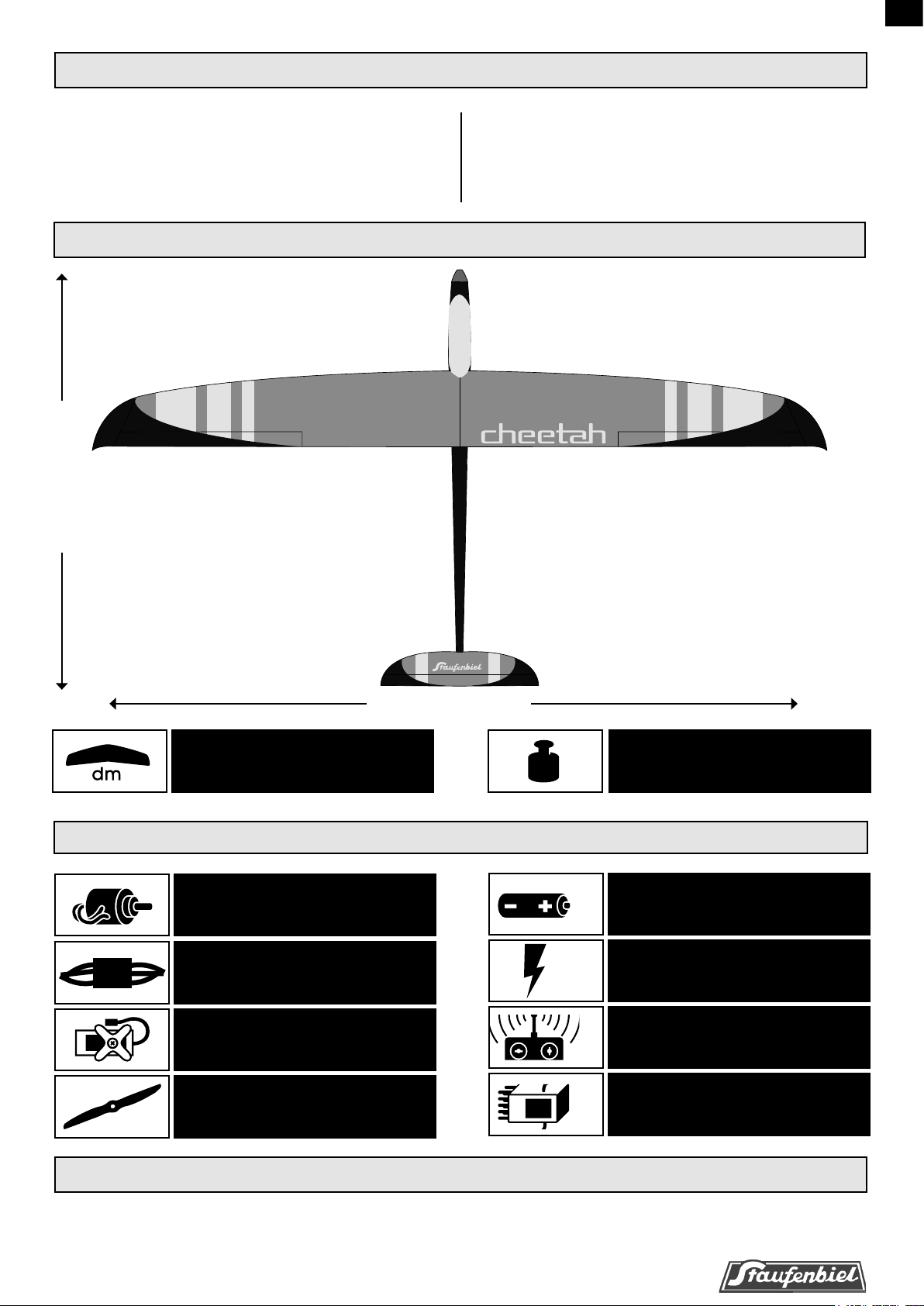

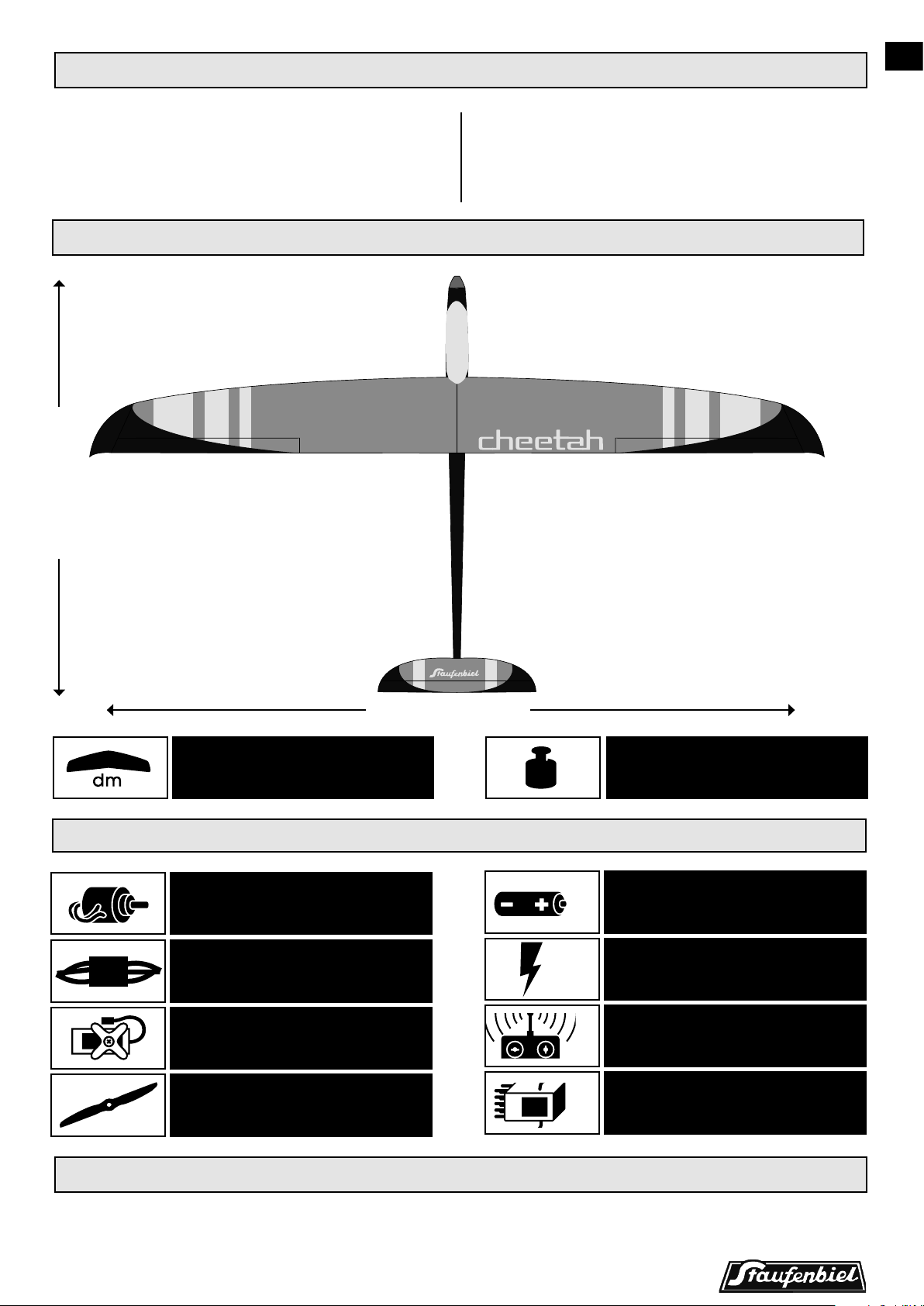

TECHNISCHE DATEN
Tragfächen-Prol:
MH-30
26,4 dm²
(409.2 in²)
EINGEBAUTES ZUBEHÖR (PNP-VERSION)
Himax C3522 (900KV)
60 A (separat erhältlich)
3x DS 1550
14 x 8“
1750 mm (69 in)
1030 g (ugfertig)
(36 oz)
LiPo 2200mAh 3S (separat)
LiPo Ladegerät (separat)
min. 4-Kanal (separat)
min. 4-Kanal (separat)
- Höhenruder, Querruder, (Motor)
RC-FUNKTIONEN
3
Page 4
DE
VORWORT
Herzlichen Glückwunsch zum Erwerb des Cheetah. Das Flächenprol MH-30 in Verbindung mit dem
Motor C-3522 mit 900 U/Volt charakterisieren dieses Modell als reinrassigen Hotliner.
Die Bauausführung eines solchen Modells und damit verbundene Detaillösungen unterliegen einer
gewissen Geschmacksabhängigkeit. Daher sind die Lösungen dieser Bauanleitung als Vorschlag
zu verstehen, es gibt sicher hier und da andere Möglichkeiten und Herangehensweisen. Auf einige
Alternativen wird deshalb während der Baubeschreibung eingegangen, diese jedoch nicht im Bild
gezeigt.
LESEN SIE BITTE VOR BAUBEGINN DIE ANLEITUNG SORGFäLTIG UND VOLLSTäNDIG
DURCH!
1
2
DIE TRAGFLäCHEN

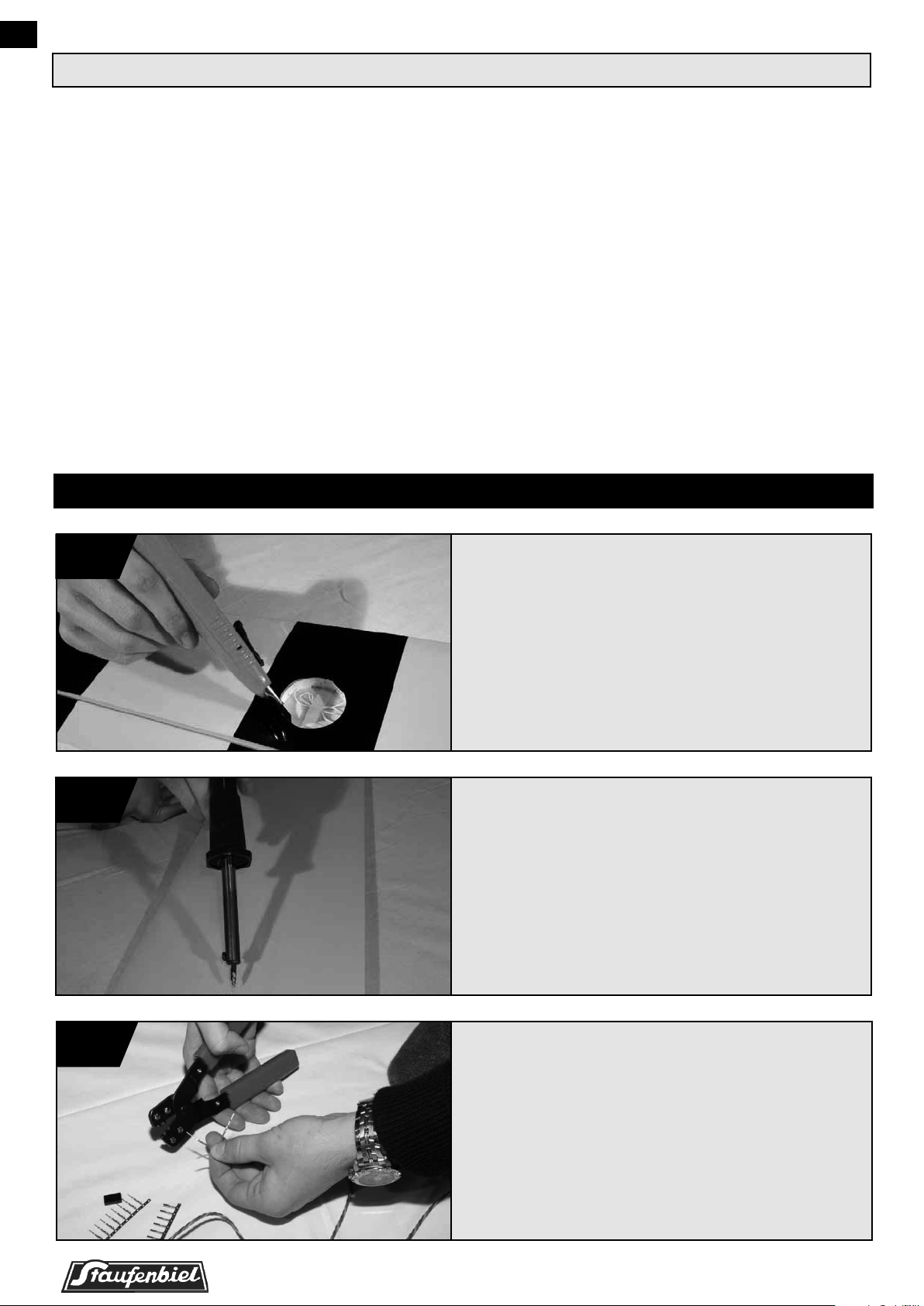

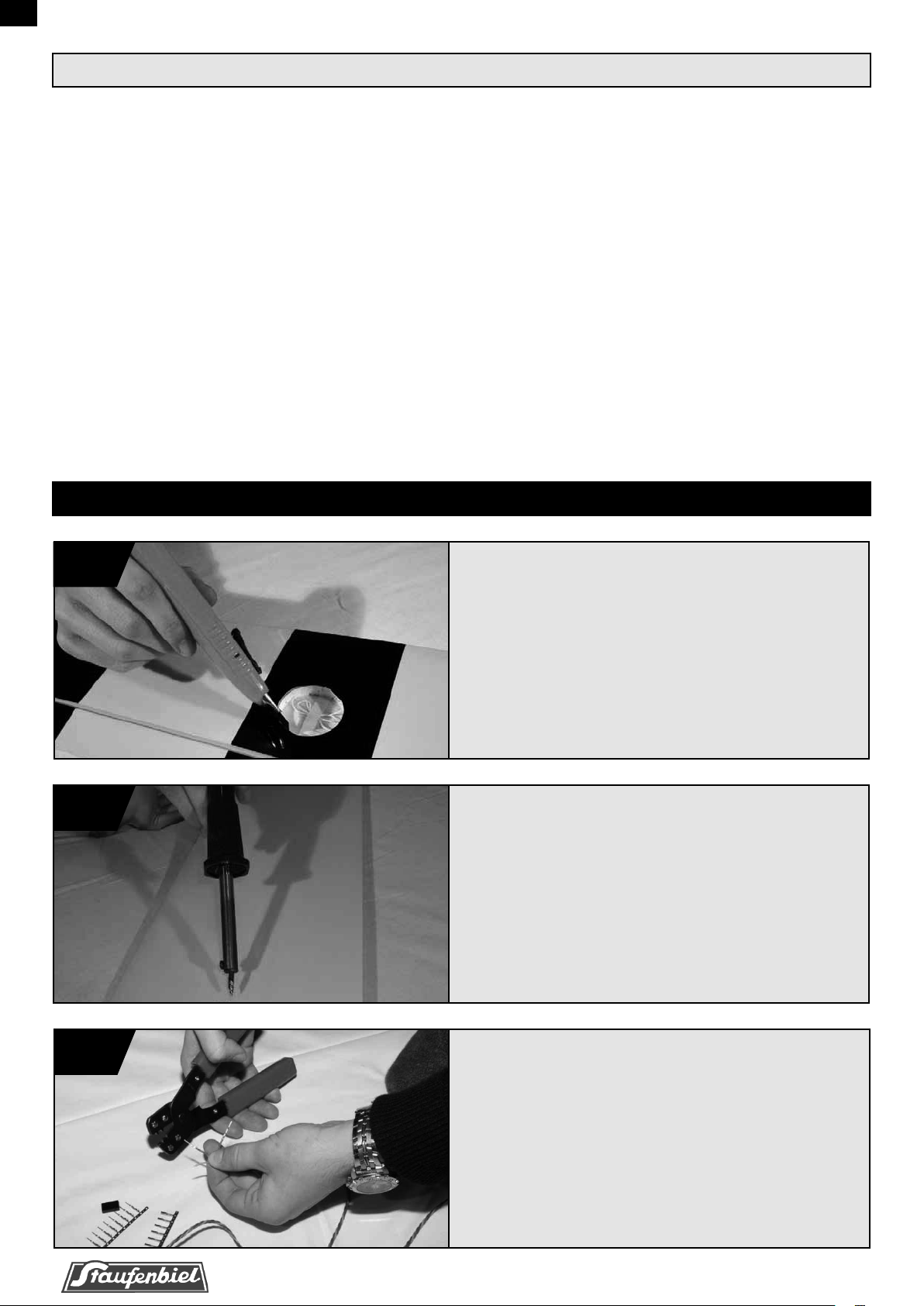

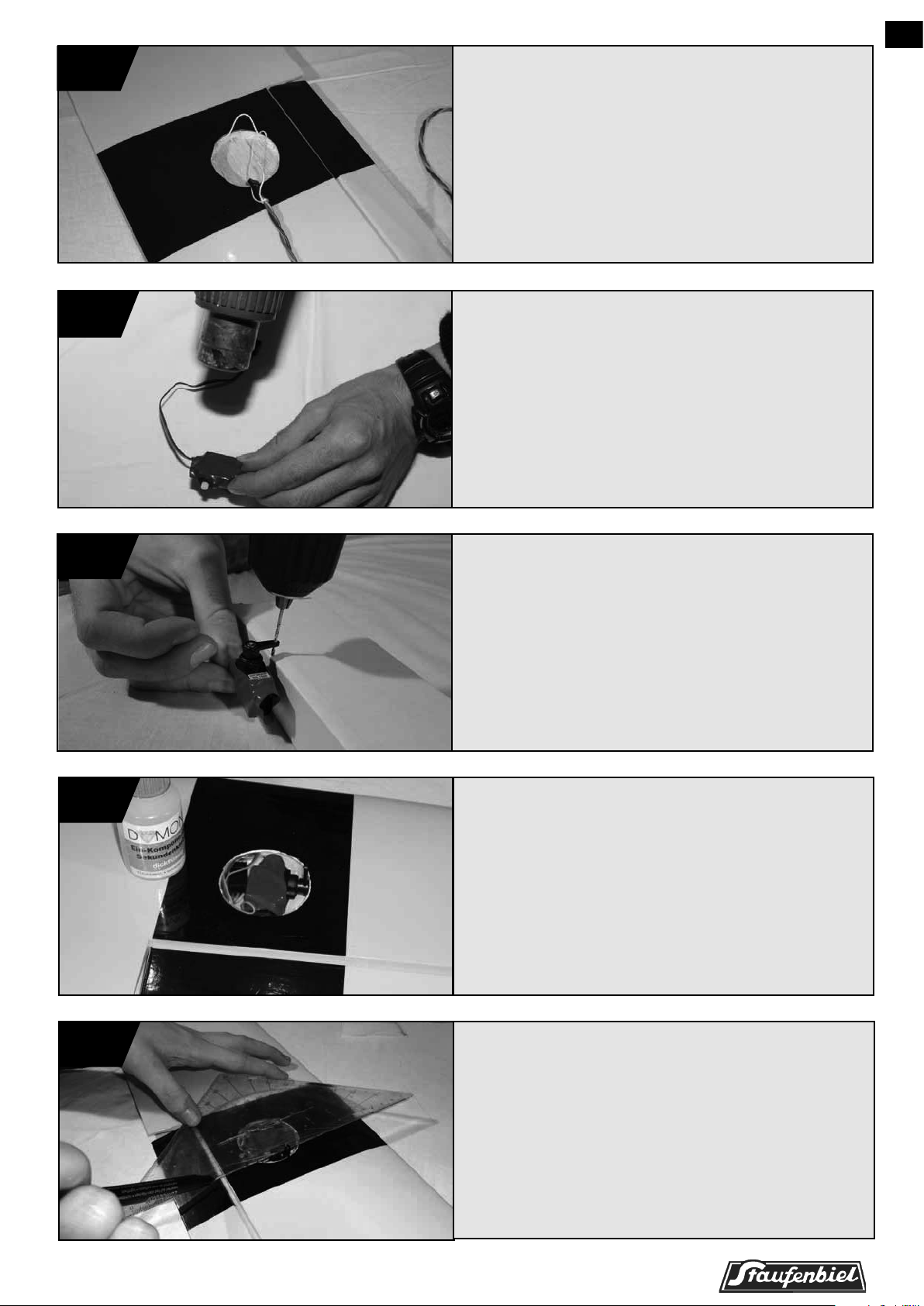

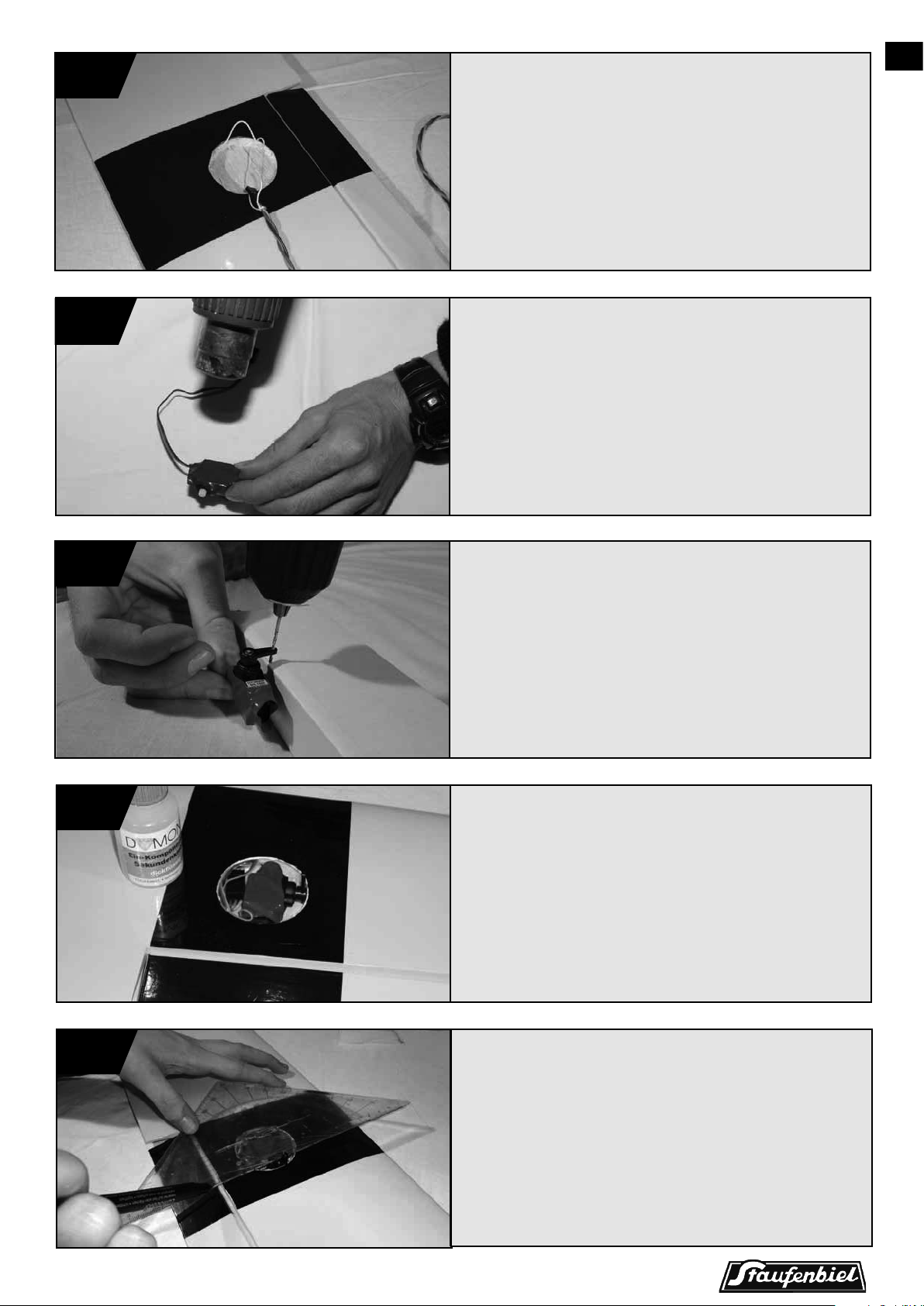

Entfernen Sie im ersten Schritt mit einem Messer vorsichtig die Folie über den Servoschächten.
Mit einem Lötkolben legen Sie die Öffnung für
die Flächenzentrierungsstifte und die Servokabeldurchführungen frei.
4
3
Greifen Sie entweder auf zwei vorgefertige
Servoverlängerungskabel mit 50 cm Länge
zurück oder fertigen Sie diese selbst in einer
Crimpzange.
Es wird empfohlen, zwei weitere Kabel mit etwa
10cm zu verbauen, welche später im Rumpf
verbleiben und den Zusammenbau erleichtern.
Page 5
DE
4
5
Verknoten Sie die Verlängerungskabel mit der
Durchfädelungshilfe. Ziehen Sie die Kabel
durch die Fläche und führen Sie diese an der
Unterseite heraus.
Verschrumpfen Sie die Flächenservos mit
Schrumpfschlauch. Schleifen Sie die späteren
Klebeächen mit 80er Schleifpapier leicht an.
6
7

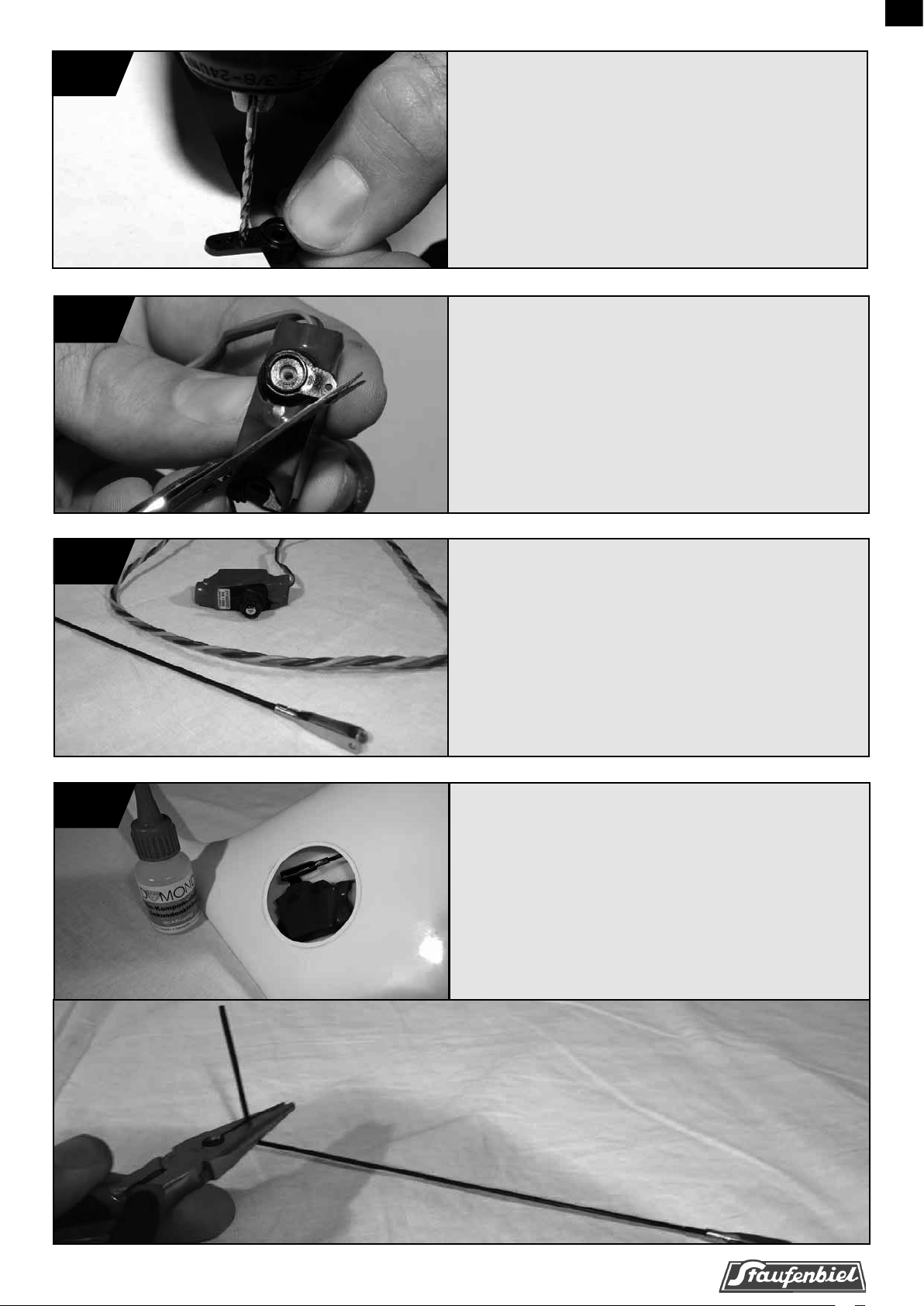

Bohren sie das äußerste Loch des Servohorns
auf 1,8mm auf. Bringen Sie anschließend das
Servo über den Sender auf Neutralposition und
verschrauben Sie das Horn.
Verbinden Sie Servo und Verlängerungskabel.
Verkleben Sie das Servo anschließend mit Sekundenkleber im Servoschacht.
8
Markieren Sie, uchtend zum Servohorn, die
Position des Ruderhorns auf den Querrudern.
5
Page 6
DE
9
10

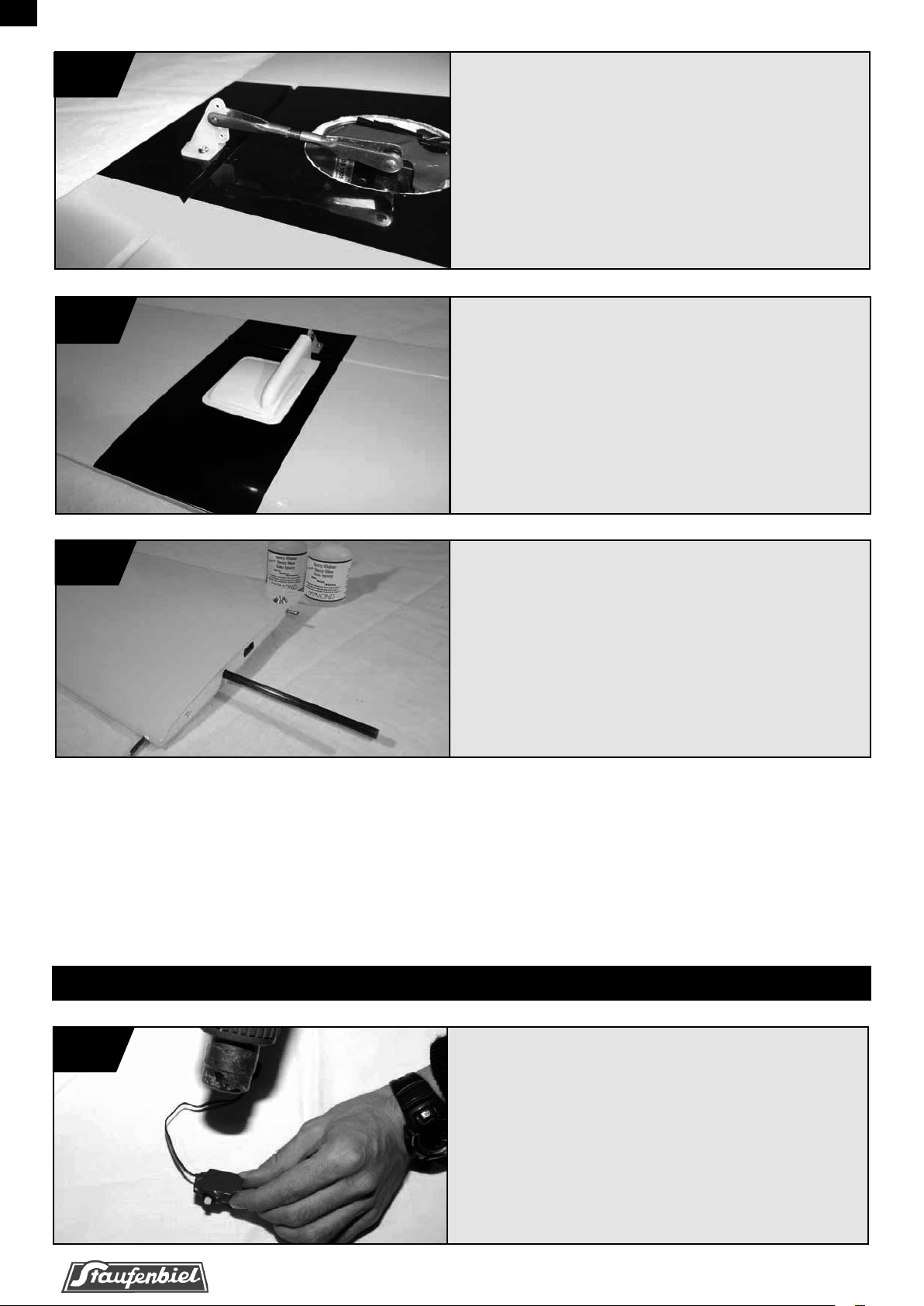

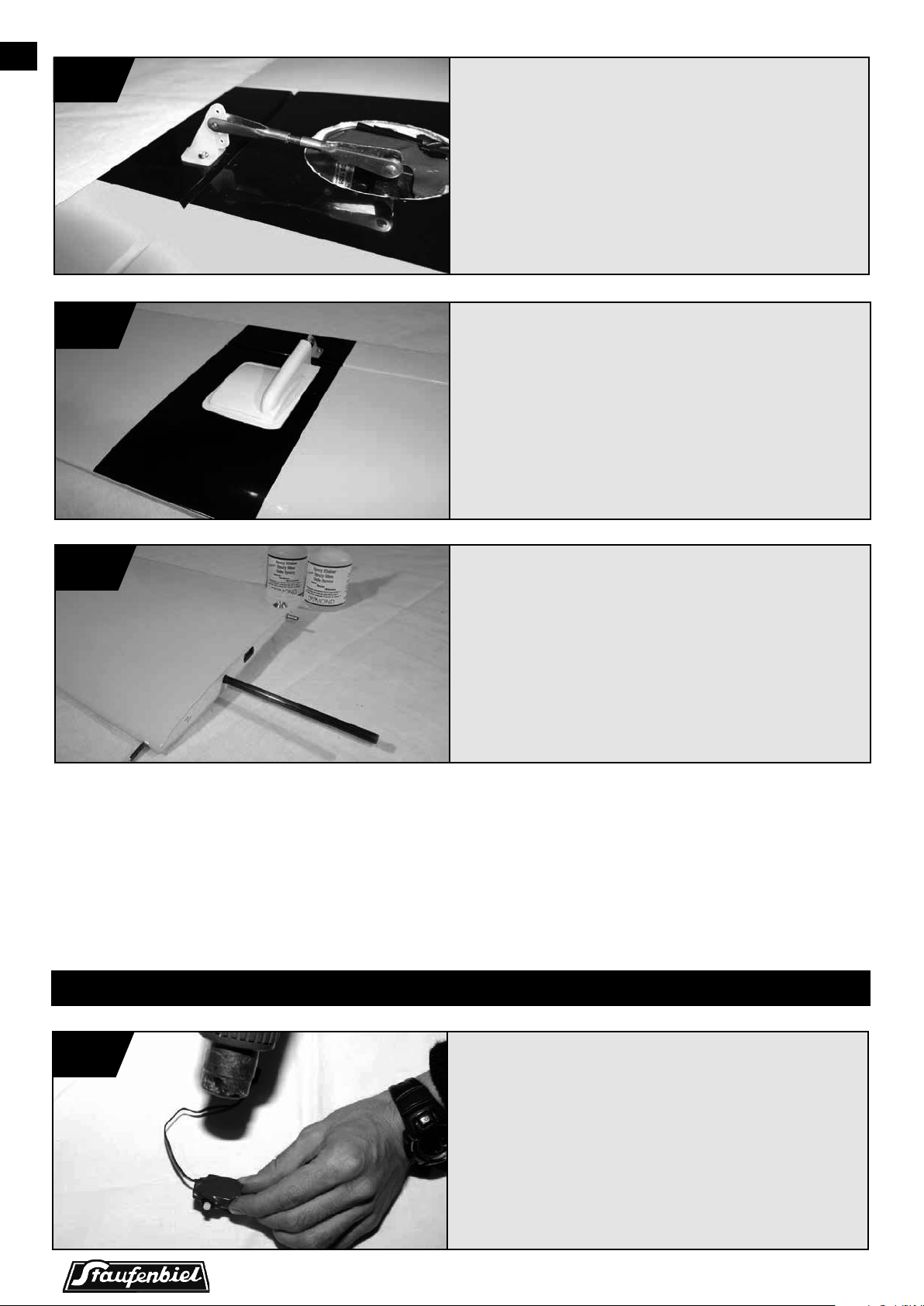

Befestigen Sie, entsprechend der Markierung,
die Ruderhörner mit zwei Schrauben. Bringen
Sie nun auch die Querruder in Neutralposition
und verbinden Sie diese mit zwei Gabelköpfen
und einer Gewindestange mit dem Servo.
Schneiden Sie die Servoschachtverkleidungen
aus. Diese werden mit doppelseitigem Klebeband befestigt.
11
Im letzten Schritt verkleben Sie nun den Torsionsstift, die Flächenzentrierung und Schraubenlager mit 5-Min-Epoxy.
DER RUMPF
6
12
Verschrumpfen Sie auch das Höhenruderservo
mit Schrumpfschlauch.
Schleifen Sie die spätere Klebeäche mit 80er
Schleifpapier leicht an.
Page 7
DE
13
14

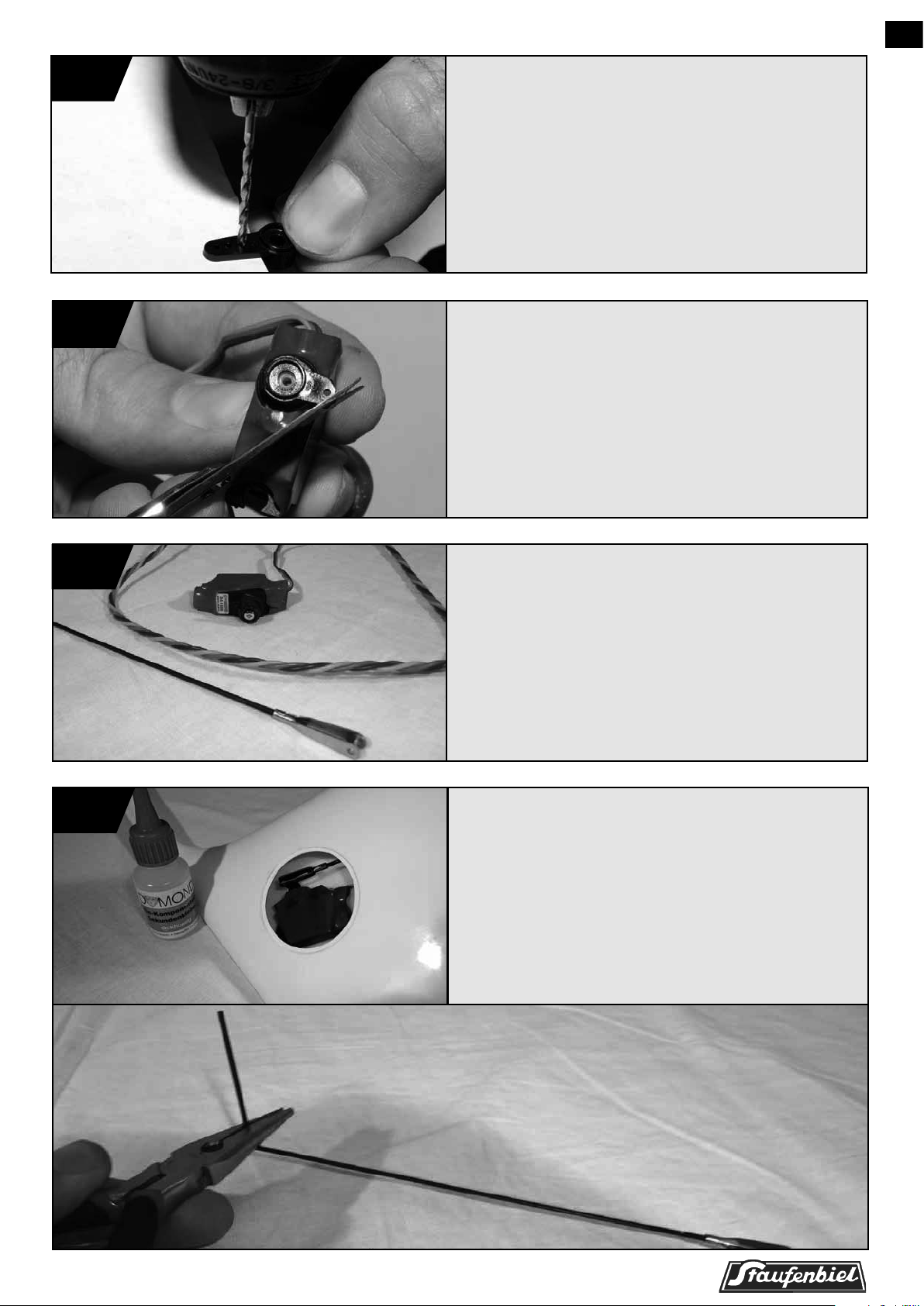

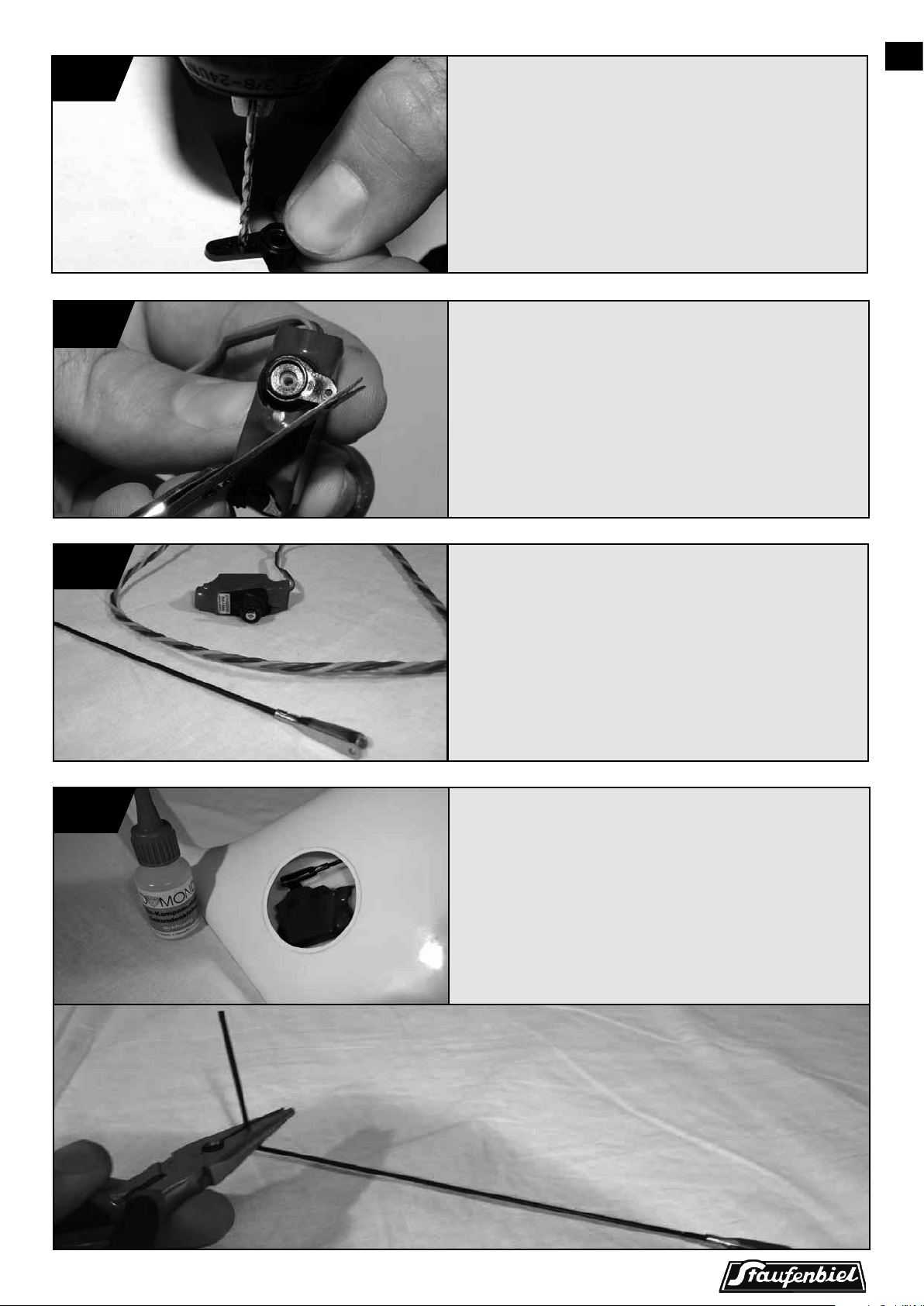

Bohren die das innerste Loch des Servohorns
auf 1,8mm auf.
Bringen Sie das Servo über Ihren Sender auf
Neutralposition, verschrauben Sie das Horn
und kürzen es entsprechend der Abb.
15
16
Verwenden Sie auch hier ein 50cm Servoverlängerungskabel. Verbinden Sie dieses mit dem
Servo und ziehen es durch den Rumpf.
Verkleben Sie das Höhenruderservo im Rumpf.
Ermitteln Sie die grobe Länge der Steuerstange und winkeln Sie diese im 90°- Winkel ab.
WICHTIG:
Achten Sie unbedingt darauf, dass genug
Gewindeweg am Gabelkopf vorhanden ist, um
die Gestängelänge später fein abstimmen zu
können.
7
Page 8
DE
17
18

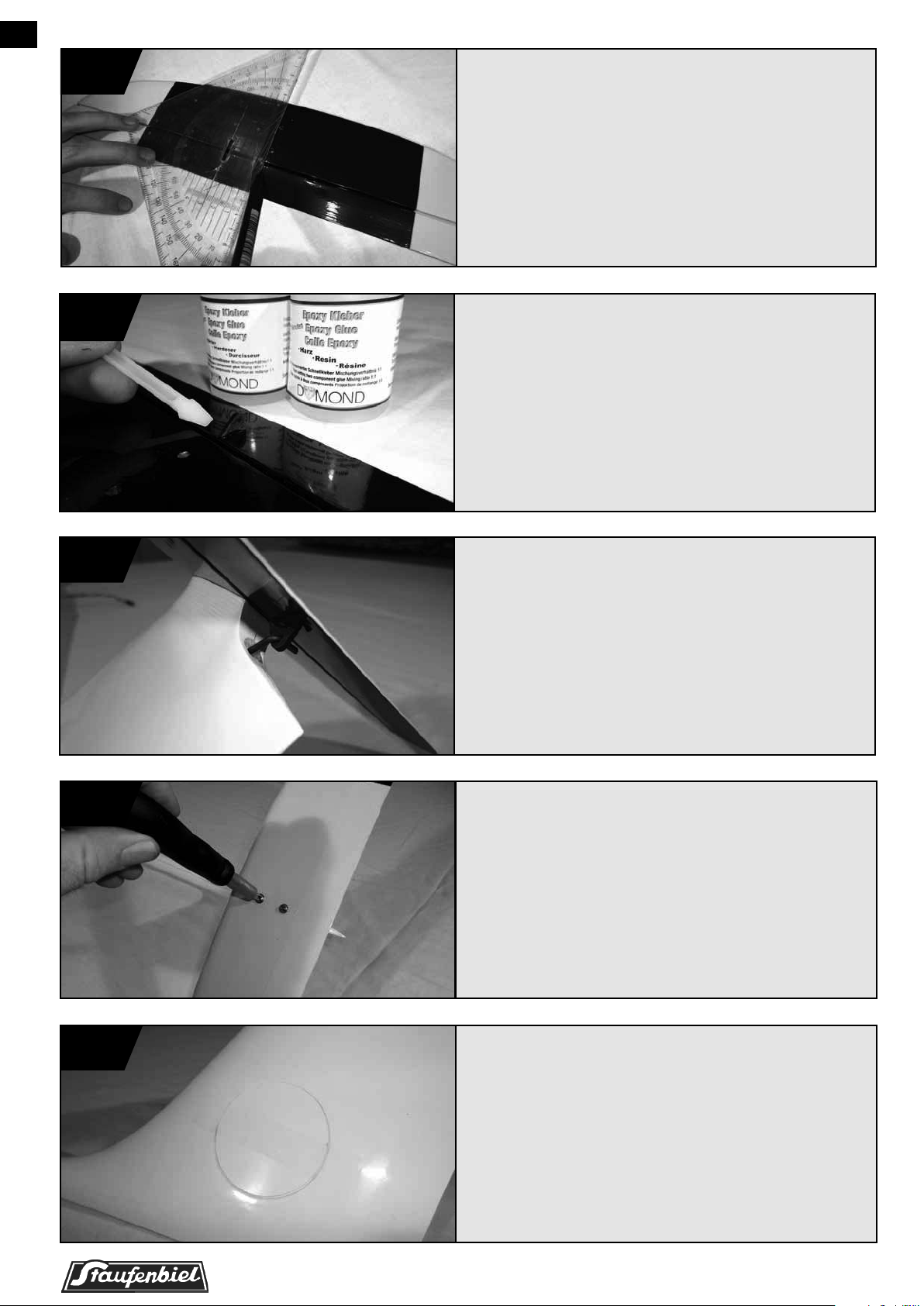

Markieren Sie uchtend zu den Befestigungslöchern die Position des Ruderhorns auf dem
Höhenruder.
Schneiden sie entsprechend der Markierung
eine Aussparung in das Ruder. Schleifen Sie
das Horn leicht anm und verkleben es entsprechend der Abb. mit Epoxy.
19
20
Ermitteln Sie nun die exakte Länge der Steuerstange bei Neutralstellung von Ruder und Servo. Die Anpassung erfolgt durch Hinein- oder
Herausschrauben.
Wenn alles passt, können Sie jetzt das Höhenruder verschrauben.
8
21
Verschließen Sie den Schacht unter Verwendung von Klebeband.
Page 9
DE
22
23

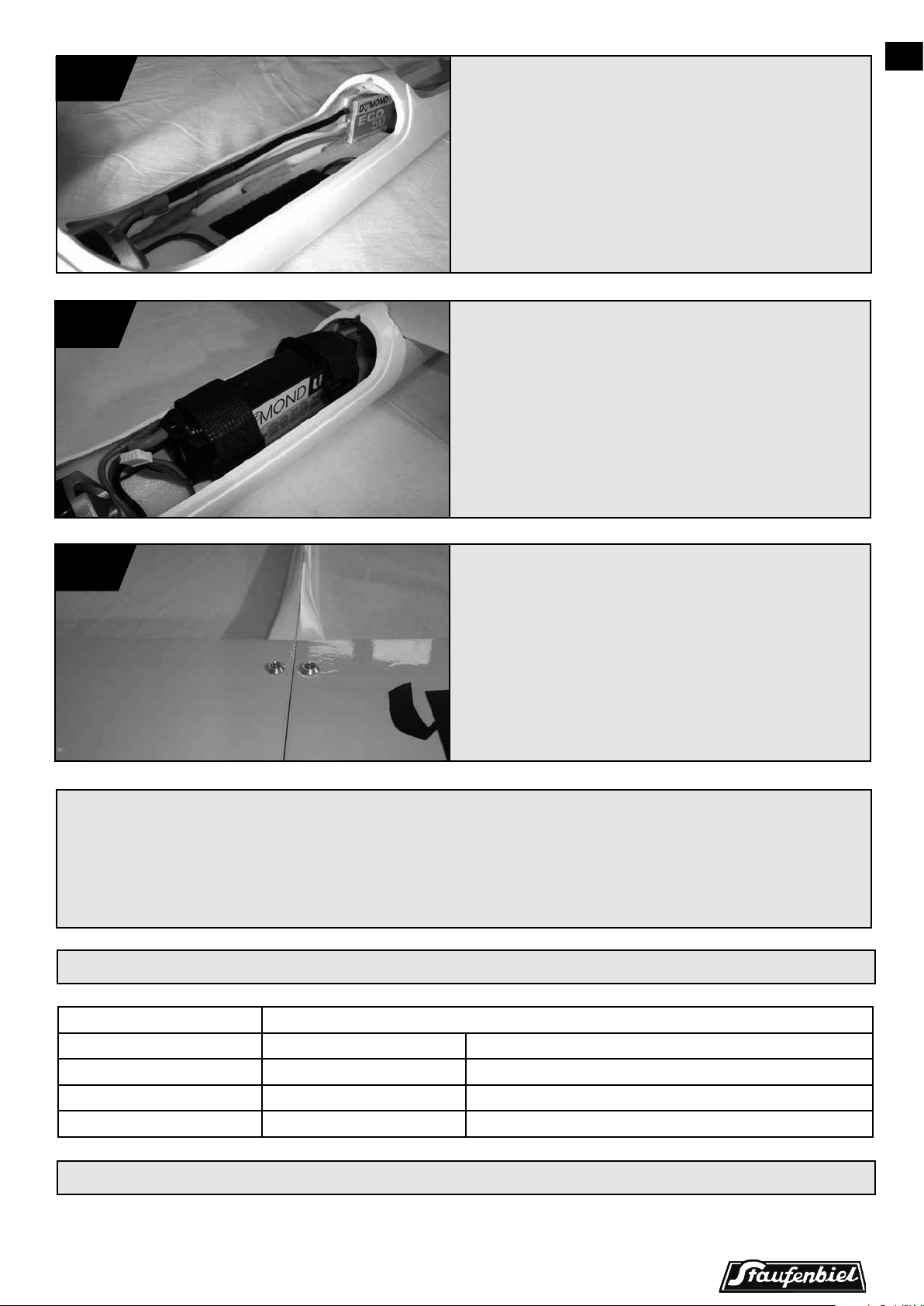

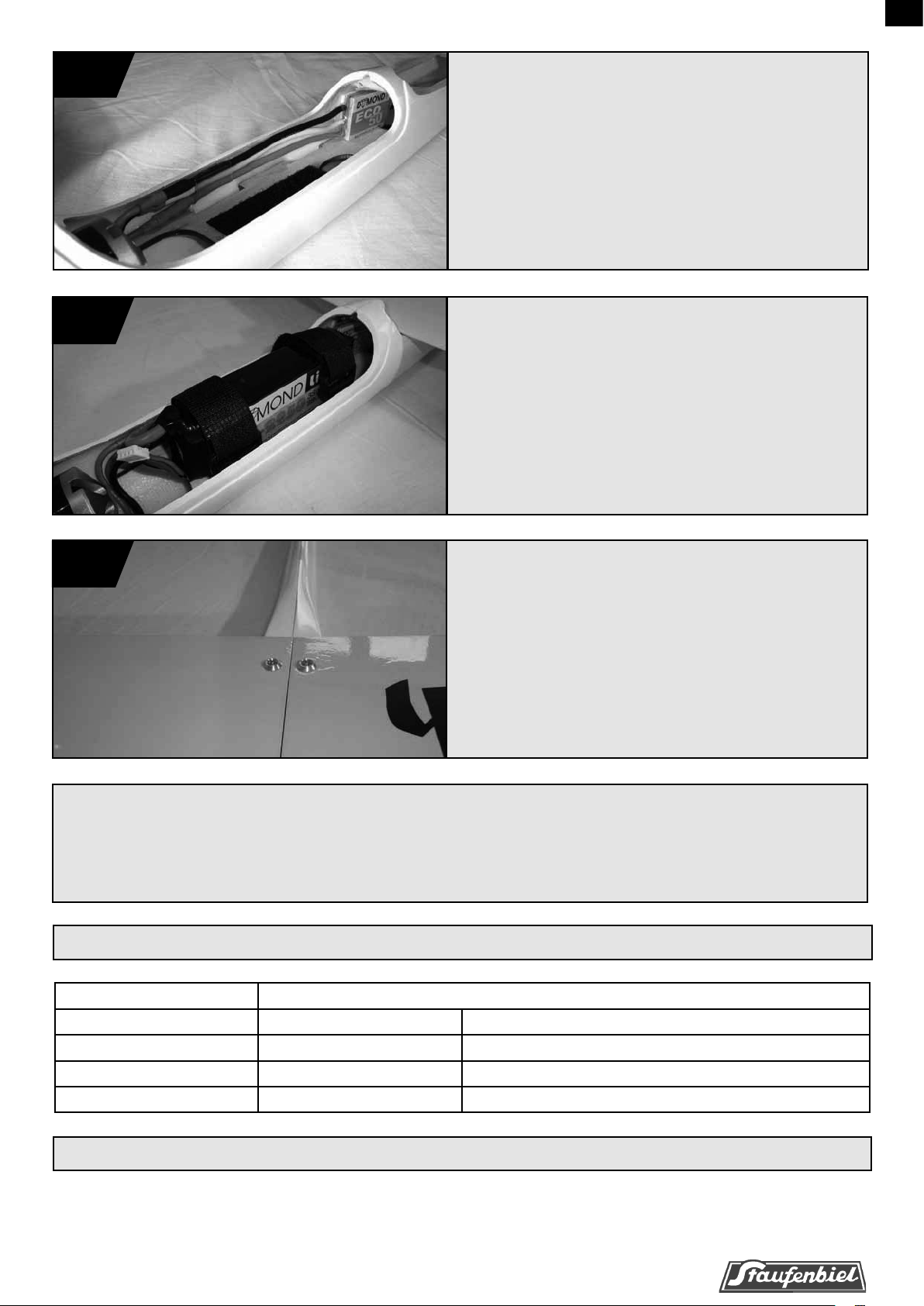

Verbinden Sie Regler und Motor entsprechend
der Regleranleitung. Fixieren Sie den Regler
mit Servotape.
Sichern Sie den Akku mit zwei Klettschlaufen.
Zusätzlich sollte an der Unterseite noch selbstklebendes Klettband angebracht werden.
24
Die Montagearbeiten sind nun abgeschlossen und es kann mit der Senderprogrammierung
begonnen werden. Bitte entnehmen Sie die Ruderausschläge sowie den genauen Schwerpunkt
der tabelle. Zum Landen sollten die Querruder als Bremsklappen hochgestellt werden. Je nach
Ausschlag muss etwas tiefenruder beigemischt werden.
Im letzten Schritt werden Tragäche und Rumpf
mit zwei Schrauben verbunden.
RUDERAUSSCHLäGE
Flugphase
Funktion Normal Bremse
Querruder ▲ 15 mm, ▼ 10 mm ▲ 20 mm
Höhenruder ▲ 10 mm, ▼ 10 mm ▼ 2 mm
SCHWERPUNKT
Stellen Sie den Schwerpunkt auf 55 mm hinter der Nasenleiste ein.
9
Page 10
DE
ABSCHLUSS
Genießen Sie nun den Erstug mit Ihrem neuen Cheetah. Mit den Angaben aus dieser Anleitung hält
das Modell keine bösen Überraschungen parat. Trotzdem ist eine gute Idee, wenn beim ersten Start
z.B. ein Clubkamerad das Modell wirft.
Freuen Sie sich auf viele schöne Flugstunden mit Ihrem neuen Cheetah von Staufenbiel.
10
Page 11
KONFORMITÄTSERKLÄRUNG
Horizon Hobby GmbH erklärt hiermit, dass dieses Produkt konform zu den
essentiellen Anforderungen der EMC Direktive.
Eine Kopie der Konformitätserklärung ist online unter folgender Adresse
verfügbar :
http://www.horizonhobby.com/content/support-render-compliance
HINWEISE ZUM UMWELTSCHUTZ
Dieses Produkt darf nicht mit anderem Abfall entsorgt werden. Stattdessen obliegt es dem Benutzer,
das Altgerät an einer designierten Receycling-Sammelstelle für elektrische und elektronische Geräte abzugeben. Die getrennte Sammlung und Wiederverwertung Ihres Altgeräts zum Zeitpunkt der
Entsorgung hilft Rohstoffe zu sparen und sicherzustellen, dass bei seinem Receycling die menschliche Gesundheit und die Umwelt geschützt werden. Weiter Informationen, wo Sie Ihr Altgerät zum
Receycling abgeben können, erhalten Sie bei Ihrer lokalen Kommunalverwaltung, Ihrem Haushaltsabfall Entsorgungsdienst oder bei der Verkaufsstelle Ihres Proukts.
DE
Text: M.V.
Bilder: M.V.
Layout: M.P.M.
Horizon Hobby GmbH
Hanskampring 9, 22885 Barsbüttel, Germany
Geschäftsführer: : Joe Ambrose, William Vallee, Chris Dickerson, Jason Trybom
www.horizonhobby.eu
Copyright © Horizon Hobby GmbH, 2017
11
