Staub Electronics SM-PROJ User Manual

Page 1

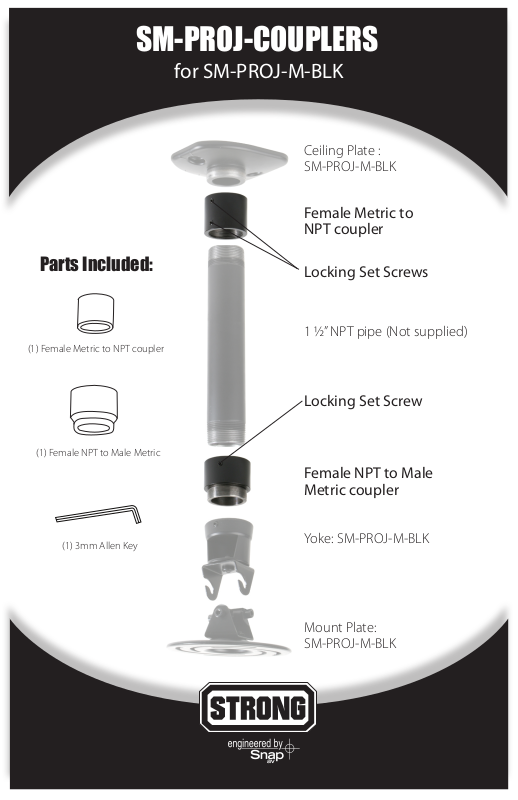

SM-PROJ-COUPLERS
for SM-PROJ-M-BLK
Ceiling Plate : SM-PROJ-M-BLK
Female Metric to NPT coupler
Parts Included:
(1) Female Metric to NPT coupler
(1) Female NPT to Male Metric
(1) 3mm Allen Key
Locking Set Screws
1 ½” NPT pipe (Not supplied)
Locking Set Screw
Yoke: SM-PROJ-M-BLK
Mount Plate: SM-PROJ-M-BLK
Page 2
8
7
6
5
4
3
2
1
D
D
2.32” (59)
M50*1.25
.63 (16)
2*M6
.39” (10).39” (10)
.79” (20)
C
C
1.97” (50)
B
NPT 1-1/2"
1” (25.4)
TITLE:
B
CUSTOMER PRINT
A
SIZE
DWG. NO.
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF STRONG MOUNTS AND LIFTS. ANY REPRODUCTION IN PART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF SNAP AV IS PROHIBITED
8
7
6
5
4
3
A4
2
F - F coupler
NOT TO SCALE
SHEET 1 OF 1
1
REV
A
