Мотоиммобилайзер StarLine V66
Содержание
Общее описание .................................................................................... 3
Комплект поставки ................................................................................ 4
Технические характеристики .............................................................. 5
Общие требования к монтажу ............................................................ 6
Монтаж герконового датчика .......................................................................... 7
Описание внешних выводов ............................................................... 8
Схема внешних выводов ................................................................................... 8
Обозначение внешних выводов ...................................................................... 8
Подключение цепей питания.......................................................................................9
Схемы монтажа .................................................................................... 12
Схема подключения StarLine V66 .................................................................. 12
Типовые схемы п одключения входа E XT ..................................................... 13
Телематическая настройка ................................................................ 14
Программирование мотоимобилайзера с помощью метки ....... 14
Вход в режим «Программирование параметров» ..................................... 15
Настройка параметров мотоиммобилайзера ............................................ 16
Пример установки чувствительности уровня тревоги
датчика удара ...................................................................................................20
2
Page 3
инструкция по установке
Общее описание
Мотоиммобилайзер StarLine V66 предназначен для защиты
от угона мототранспортного средства путем блокировки
двигателя. Авторизация владельца происходит при
помощи опознавания беспроводной метки или мобильного
телефона владельца, поддерживающего передачу данных по
протоколу Bluetooth Smart (BLE). Мотоиммобилайзер имеет
звуковую и световую индикацию для оповещения владельца
и окружающих о нарушении охранных зон. Управление
иммобилайзером осуществляется с помощью метки или
мобильного приложения StarLine.
ВНИМАНИЕ! Метки, входящие в комплект поставки
иммобилайзера, изначально находятся в транспортном
режиме, в котором они отключены! Нажатие кнопки
метки в этом режиме будет индицироваться зеленой
и красной вспышками встроенного светодиода.
Перед началом эксплуатации необходимо несколько
раз нажать кнопку метки до изменения цвета вспышек
на зеленый.
3
Page 4
Мотоиммобилайзер StarLine V66
Комплект поставки
1. BLE-метка — 2 шт.
2. Основной блок — 1 шт.
3. Герконовый датчик — 1 шт.
4. Сирена — 1 шт.
5. Предохранитель 20 А с держателем — 1 шт.
6. Пластиковая стяжка — 2 шт.
7. Пластиковая карта.
8. Инструкция по эксплуатации.
9. Инструкция по установке.
1 2
4
3
5 6
8 9
7
4
Page 5
инструкция по установке
Технические характеристики
Параметр Основной блок Метка
Частотный диапазон радиосигналов
управления, МГц
Тип кода управл ения
Напряжение питания, В 8...18 2.0...3.3
Ток потребления в режи ме охраны не
более, мА
Допустимый коммутируемый ток через
контак ты реле, А
Допустимый коммутируемый ток
на выходах управления свето выми
приборами, А
Диапазон рабочих температур, °С -40...+105 -20...+70
Тип элемента питания — CR2032
Срок службы элемента, н е менее, мес. — 12
Габаритные размеры, не более, мм 94 × 24 × 13 53 × 26 × 7
Bluetoot h Smart с обменом к лючами
2400 ...2480
по протоколу Диффи-Хеллмана
2,5 —
10 —
12 —
5
Page 6
Мотоиммобилайзер StarLine V66
Общие требования к монтажу
Мотоиммобилайзер StarLine V66 предназначен для установки
на мототранспортные средства с бортовым напряжением +12 В.
Перед началом монтажа убедитесь в исправности цепей
мотоцикла, к которым будет подключен иммобилайзер, а
также в отсутствии индикации ошибок штатного оборудования
мотоцикла. Монтаж должен осуществляться в соответствии со
схемой подключения.
Иммобилайзер следует размещать в скрытом труднодоступном
месте, например, под топливным баком мотоцикла. Сирену
следует разместить как можно дальше от источников тепла
и влаги. Рупор сирены направьте вниз, чтобы избежать
накопления воды.
Прокладку проводов следует производить как можно
дальше от источников электрических помех: катушки
зажигания, высоковольтных проводов и т.п. Провода
не должны соприкасаться с движущимися частями конструкции
мотоцикла — педалями, подвижными частями рулевого
механизма и т.п. Для корректной работы иммобилайзера все
обмотки дополнительно установленных внешних реле должны
быть шунтированы диодами.
6
Page 7
инструкция по установке
Монтаж герконового датчика
Герконовый датчик предназначен для отслеживания состояния
багажника мотоцикла.
Закрепите датчик в багажнике, например, при помощи
саморезов. При установке датчика разместите магнит рядом
с герконом, как показано на рисунке. При открывании багажника
расстояние между магнитом и герконом должно увеличиваться,
чтобы включалась тревога в режиме охраны. Для подключения
соедините один из проводов датчика с проводом INPUT, а второй
провод соедините с «массой» мотоцикла.
7
Page 8
Мотоиммобилайзер StarLine V66
Описание внешних выводов
Схема внешних выводов
Обозначение внешних выводов
Все провода имеют белую маркировку.
Маркировка Расшифровка
GND Масса (–)
BAT Питание (+)
IGN Заж иган ие (+)
NO Нормально разомкну тый контакт ре ле (НР)
NC Нор мально замкну тый контакт реле (НЗ)
COM Общий контакт реле
UNLOCK Управление световыми сигналами (+)
LOCK
INPUT Вход концевого выключателя (–)
OUTPUT Выход на сире ну (+)
EXT Вход «Событие» (постановка/снятие) (+/–)
Управление световыми сигналами (+)
Выход «Тревога» (–)
8
Page 9
инструкция по установке
Подключение цепей питания
Для подключения питания используются два провода: +12 В
(провод BAT ) и «масса» (провод GND).
В первую очередь подключите провод «массы». Для
подключения к «массе» рекомендуется использовать болт
или гайку «массы». При этом на провод необходимо обжать
клемму под соответствующий диаметр крепежа. Запрещается
подключать провод «массы» к к узову с помощью самореза. Место
подключения рекомендуется обработать антикоррозийным
составом.
Для подключения +12 В (провод BAT ) необходимо использовать
штатные цепи мотоцикла с неотключаемым напряжением
+12 В, имеющие сечение не менее 2 мм
непосредственно к аккумулятору. Подключение провода BAT
производится через предохранитель, входящий в комплект
поставки.
Провод IGN — вход подключения к зажиганию мотоцикла.
На проводе IGN должен быть потенциал +12 В во время
включения зажигания и работы двигателя.
Провода NO, NC, COM — выходы встроенного
электромеханического реле, подключаются к блокируемой
цепи. Для осуществления блокировок можно использовать как
нормально замкнутые (COM и NC), так и нормально разомкнутые
(COM и NO) контакты. При монтаже этой цепи необходимо
следить за длиной и сечением проводов, используемых при
коммутации, поскольку коммутируемый ток может быть
значительным. Если ток в блокируемой цепи превышает 10 А,
то необходимо использовать дополнительное внешнее реле.
2
, или подключать
9
Page 10
Мотоиммобилайзер StarLine V66
R
Провода LOCK, UNLOCK — силовые выходы управления
световыми сигналами мототранспортного средства.
Максимальный допустимый ток 12 А.
ВНИМАНИЕ! В некоторых случаях требуется развязать
клемму «IGN» реле поворотов при помощи
дополнительного диода (не менее 7 А).
Провод LOCK можно запрограммировать как выход «Тревога»
и использовать его для подключения внешних устройств
(например, GSM-модуля). Когда нарушена зона охраны и
включена тревожная аварийная сигнализация, то в течение этого
времени на выходе LOCK появляется «масса».

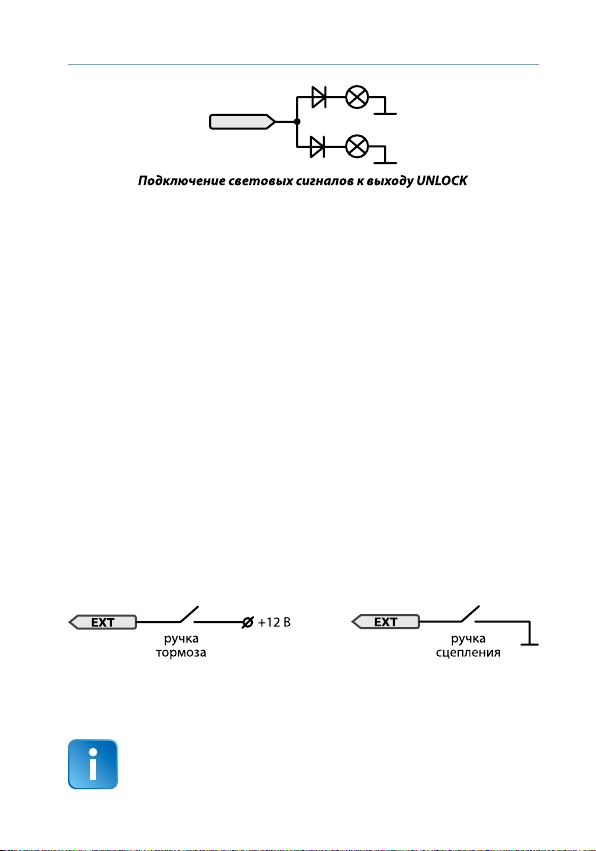

При использовании выхода LOCK в качестве выхода «Тревога»,
к проводу UNLOCK подключаются оба световых сигнала через
диоды.
10
Page 11
инструкция по установке
UNLOCK
Провод INPUT — подключается к герконовому датчику
багажника, входящему в комплект. Это позволяет
мотоиммобилайзеру отслеживать состояние багажника.
Провод OUTPUT — выход управления сиреной. Максимальный
допустимый ток 2 А. Для подключения соедините красный
провод сирены с проводом OUTPUT, а черный провод соедините
с «массой» мотоцикла.
Провод EXT — вход «Событие» предназначен для постановки/
снятия с охраны. Вход EXT подключается к концевому
выключателю ручки сцепления, ручки тормоза, подножки
мотоцикла или к отдельно установленной кнопке.
Логика работы концевых выключателей мотоцикла может
быть различна, поэтому предусмотрена возможность выбора
режима работы входа управления. Например, если подключение
выполняется к выключателю с НР (нормально разомкну тыми)
контактами, то и режим входа нужно выбрать — НР. И наоборот,
если концевик с НЗ (нормально замкнутыми) контактами —
режим входа НЗ.
Типовые схемы подключения входа EXT приведены в разделе
«Схемы монтажа» (стр 12).
Рекомендуемое подключение — ручка сцепления
мотоцикла.
11
Page 12
Мотоиммобилайзер StarLine V66
Схемы монтажа
Схема подключения StarLine V66
12
Page 13
инструкция по установке
Типовые схемы подключения входа EXT
EXT
87
85
87a
86
30
EXT
Для данной схемы подключения вход EXT должен быть
настроен как положительный нормально разомкнутый.
13
Page 14
Мотоиммобилайзер StarLine V66
Телематическая настройка
Для удобной и быстрой настройки мотоиммобилайзера
используется беспроводная настройка с помощью приложения
«StarLine Мастер», доступного для загрузки на сайте
www.starline.ru
Для беспроводной настройки вам понадобится
BLE-программатор StarLine. Руководство по телематической
настройке доступно в разделе «Справка» приложения при
подключении программатора.
Программирование
мотоимобилайзера с помощью метки
Режим «Программирование параметров» предназначен для
настройки параметров иммобилайзера. Переход в режим
«Программирование параметров» возможен только из режима
«Снят с охраны».
14
Page 15
инструкция по установке
Вход в режим «Программирование параметров»
Для входа в режим выполните следующие действия:
1) Выключите зажигание.
2) Удерживайте ручку сцепления* (тормоза) в
течение 5 секунд.
3) Загорятся габаритные огни на 3 секунды.
В течение этого времени отпустите ручку
сцепления* (тормоза).
4) Нажмите 5 раз коротко на сцепление
мотоцикла.
6) Вк лючите зажигание. Последует 5
подтверждающих сигналов сирены.
Светодиод метки загорится зеленым
цветом.
Выход из режима «Программирование параметров»
осуществляется выключением зажигания.
* Программируется специалистом по установке во время монтажа
15
Page 16
Мотоиммобилайзер StarLine V66
Настройка параметров мотоиммобилайзера
Для настройки параметров переведите иммобилайзер в режим
«Программирование параметров».
Меню программирования для удобства использования
представлено в виде таблицы. Переход по меню осуществляется
при помощи кнопки на метке.
Число в графе «Параметр» соответствует количеству нажатий
на метку в момент горения зеленого светодиода. Число в графе
«Значение» соответствует количеству нажатий на метку в момент
горения красного светодиода.
Параметр Значение О писание Примечание
Изменение кода экстренного
выключения охраны
1...9,
1
1...9,
1...9,
1...9
Сброс настроек на заводские
2
1 Сброс настроек
Чувст вительность датчика удар а
(предупредительный уровень)
3
8 — по умолчанию
Ввод нового кода
1 — низкая
чувствительность
...
10 — высокая
чувствительность
Позволяе т изменить код для
экстренного выключения охраны
Позволяет восстановить все
настр ойки по умолчанию согл асно
таблице программирования
Позволяе т регулировать
чувствительность датчика удара1...10
16
Page 17
инструкция по установке
Параметр Значение О писание Примечание
Чувст вительность датчика удар а
(уровень тревоги)
1 — низкая
4
4 — по умолчанию
Чувствительность датчика
наклона
5
1...10
4 — по умолчанию
Чувствительность датчика
движения
6
1...10
4 — по умолчанию
Способ пер еключения реж имов
охраны
1
7
2
1 — по умолчанию
Порог обнаружения метки
8
1...10
8 — по умолчанию
чувствительность
...
10 — высокая
чувствительность
1 — низкая
чувствительность
...
10 — высокая
чувствительность
1 — низкая
чувствительность
...
10 — высокая
чувствительность
По входу «Событие»
или кнопкой метки
(смартфона)
Только кнопкой
метки (смартфона)
1 — близко
...
10 — далеко
Позволяе т регулировать
чувствительность датчика удара1...10
Позволяе т регулировать
чувствительность датчика наклона
Позволяе т регулировать
чувствительность датчика
движения
Позволяе т выбрать способ
постановки/снятия с охраны
Позволяе т регулировать
дальнос ть опознавания метки
17
Page 18
Мотоиммобилайзер StarLine V66
Параметр Значение О писание Примечание
Порог обнаружения смартфона
9
1...10
8 — по умолчанию
Звуковой сигнал при
постановке/снятии охраны
10
1 Нет
2 Есть
2 — по умолчанию
Громкость сирены в тревоге
11
1...10
10 — по умолчанию
Громкость сигналов
подтверждения
12
3 — по умолчанию
Настро йка входа постановки
на охрану (E XT)
1 отрицательный, НР
2 отрицательный, НЗ
13
3 положительный, НР
4 положительный, НЗ
1 — по умолчанию
1 — близко
...
10 — далеко
1 — тихо
...
10 — громко
1 — без звука , только
световые сигналы)
2 — тихо
...
10 — громко
Позволяе т регулировать
дальнос ть опознавания
смартфона
Позволяет отключить звуковой
сигнал при постановке/снятии с
охраны
Позволяе т регулировать
громкость сирены при
срабатывании тревоги
Позволяе т устанавливат ь
громкость сигналов
подтверждения, также для
предупредительного уровня
датчика удара1...10
Позволяе т установить алгоритм
работы вхо да EXT
18
Page 19
инструкция по установке
Параметр Значение О писание Примечание
Назначение выхода LOCK
1
14
2
1 — по умолчанию
Выбор подключения датчика
багажника
1 НР на «масс у»
15
2 НЗ на «масс у»
2 — по умолчанию
Способ управления сиреной
1 непрерывный сигнал
16
2 прерывистый сигнал
1 — по умолчанию
управление
световыми сигналами
отрицательный
выход сигнала
«Тре вог а»
Позволяе т установить алгоритм
работы вы хода LOCK
Позволяе т выбрать вариант
подключения багажника
Позволяе т выбрать способ
звучания сирены
19
Page 20
Мотоиммобилайзер StarLine V66
Пример установки чувствительности уровня
тревоги датчика удара
Для изменения уровня чувствительности датчика удара
на значение 5 переведите иммобилайзер в режим
«Программирование параметров» и выполните следующие
действия:
1) Убедитесь, что светодиод метки горит
зеленым цветом, и нажмите кнопку 3 раза.
2) По окончании горения последуют
3 коротких вспышки зеленого цвета.
Светодиод изменит цвет на красный.
3) Нажмите кнопку метки 5 раз для установки
уровня чувствительности.
4) По окончании горения последуют
5 коротких вспышек красного цвета.
5) Успешная установка уровня
чувствительности будет подтверждена
2 звуковыми сигналами. Если введенное
значение недопустимо, то последуют
4 звуковых сигнала.
20
Page 21
инструкция по установке
Пример изменения уровня чувствительности датчика удара на
значение 5:
21
Page 22
Мотоиммобилайзер StarLine V66
Изготовитель оставляет за собой право на внесение изм енений
в конструкции и элементы без предварительного уведомления
Общество с ограниченной ответственностью
«Научно-производственное объединение «СтарЛайн»
194044, Ро ссия, г. Санкт–Петербу рг,
ул. Комисс ара Смирнова, д.9, ли тер А, офис 204
Изготовитель:
(ООО «НПО «Стар Лайн»)
22
Loading...
