Starline Twage C9 User Manual [ru]

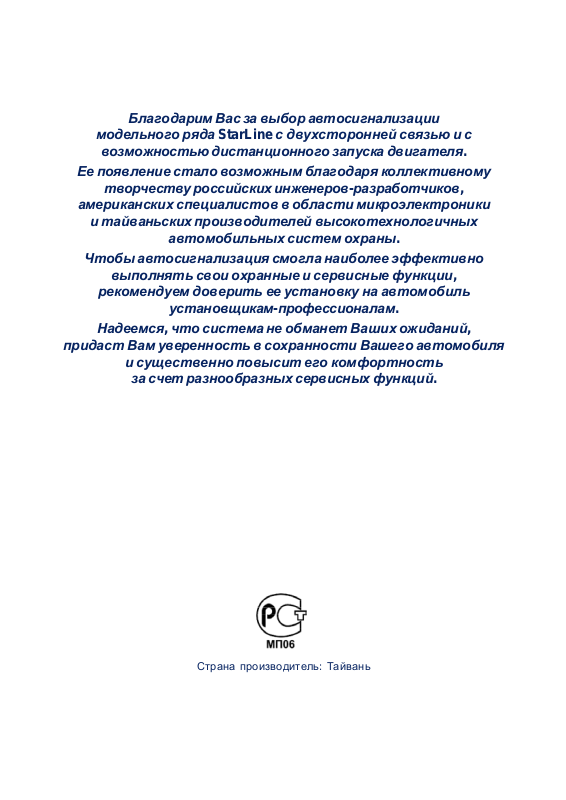

Благодарим Вас за выбор автосигнализации

модельного ряда StarLine с двухсторонней связью и с

возможностью дистанционного запуска двигателя.

Ее появление стало возможным благодаря коллективному

творчеству российских инженеров-разработчиков,

американских специалистов в области микроэлектроники

и тайваньских производителей высокотехнологичных

автомобильных систем охраны.

Чтобы автосигнализация смогла наиболее эффективно

выполнять свои охранные и сервисные функции,

рекомендуем доверить ее установку на автомобиль

установщикам-профессионалам.

Надеемся, что система не обманет Ваших ожиданий,

придаст Вам уверенность в сохранности Вашего автомобиля

и существенно повысит его комфортность

за счет разнообразных сервисных функций.

Страна производитель: Тайвань

ВНИМАНИЕ !

Обязательные меры безопасности при

использовании

функции запуска двигателя.

Необходимо помнить, что автомобиль является средством
повышенной опасности. Раздел 12.8. правил дорожного движения
гласит: “Водитель может покидать свое место или оставлять
транспортное средство, если им приняты необходимые меры,
исключающие самопроизвольное движение транспортного
средства или использование его в отсутствии водителя”.

Перед эксплуатацией автосигнализации STARLINE Twage C9
внимательно ознакомьтесь с мерами безопасного использования
функции дистанционного или автоматического запуска двигателя,
изложенными ниже.

1. Всегда паркуйте автомобиль на открытой, хорошо
проветриваемой площадке.

2. Всегда ставьте автомобиль на стояночный тормоз, который
должен находиться в исправном состоянии и исключать
возможность движения автомобиля.

3. Оставляя автомобиль, обязательно устанавливайте рычаг
управления автоматической трансмиссии в положении “PARK”, а
рычаг переключения ручной коробки передач – в нейтральное
положение.

4. Если в Вашем автомобиле используется ручная коробка
передач, то перед включением функции дистанционного или
автоматического запуска двигателя обязательно выполняйте
процедуру подготовки к запуску двигателя “программную
нейтраль”.

5. Никогда не запускайте двигатель автомобиля в отсутствии
водителя, если кто-либо находится перед автомобилем или позади
него.

2

Инструкция по эксплуатации

6. Никогда не передавайте брелки управления автосигнализацией
детям, а также другим лицам без их предварительного
ознакомления с настоящей инструкцией.

7. На автомобилях с ручной коробкой передач не рекомендуется
производить дистанционный или автоматический запуск
двигателя, если автомобиль находится вне зоны видимости, и
пользователь автосигнализации не в состоянии контролировать
процесс запуска двигателя.

8. Перед тем как включать функцию дистанционного или
автоматического запуска двигателя необходимо:

- убедиться в исправном состоянии автомобиля;

- убедиться в наличии достаточного количества топлива, масла,
охлаждающей жидкости и т.д.;

- установить параметры работы отопителя салона
(кондиционера), обогрева стекол и других аксессуаров на
необходимые уровни;

- установить регулятор обдува салона на циркуляцию воздуха, что

позволит более эффективно прогреть или охладить воздух в
автомобиле.

3

Содержание

Технические характеристики сигнализации ......................................................5

Компоненты, входящие в комплект сигнализации ...........................................6

Перечень охранных и сервисных функций сигнализации ...............................8

Брелки управления сигнализацией ................................................................10

Назначение кнопок брелков ...........................................................................12

Настройка функций брелка .............................................................................16

Включение / выключение режимов работы сигнализации

с использованием курсорного способа..........................................................18

Управление сигнализацией

Включение режима охраны ............................................................................20

Выключение режима охраны ..........................................................................28

Самодиагностика сигнализации .....................................................................32

Охранные функции сигнализации ...................................................................36

Противоугонные функции сигнализации .........................................................40

Сервисные функции сигнализации .................................................................48

Запуск двигателя ............................................................................................56

Подготовка к запуску двигателя на автомобилях с ручной КПП ...................58

Дистанционный запуск двигателя ..................................................................62

Автоматические запуски двигателя ...............................................................64

Персональный код экстренного отключения ..................................................67

Программирование охранных и сервисных функций сигнализации ..............68

Сводная таблица команд, выполняемых брелком .........................................71

Элементы питания брелков и их замена ........................................................74

Гарантийные обязательства ............................................................................75

Редакция №1 июль 2008 г

4

Инструкция по эксплуатации

Технические характеристики

Несущая частота радиосигнала управления ..............................433,92 МГц

Максимальный радиус действия брелка в режиме передатчика .......... 600 м*

Максимальный радиус действия брелка в режиме пейджера ............. 1800 м*

Максимальный радиус действия брелка без обратной связи ................. 15 м*

Тип датчика удара ............................................................. пьезоэлектрический

Рабочая температура ......................................................... от –40 до +85 °С

Напряжение питания постоянного тока .................................................. 9-18В

Ток, потребляемый сигнализацией в режиме охраны ...................... менее 15мА

Максимально допустимый ток на выходах:

· цепи подключения сирены ........................................................................ 2А

· цепей подключения указателей поворота ..................... .............. 2 х 7,5А

· цепей управления электроприводами замков дверей ............................... 20А

· цепи включения зажигания ................................................................. 25/30А

· цепи включения АСС .......................................................................... 25/30А

· цепи включения стартера .................................................................... 25/30А

· цепи блокировки двигателя ................................................................. 25/30А

· цепей дополнительных каналов управления ....................................... 300 мА

Питание брелка с обратной связью ......... 1,5В (1 элемент питания типа ААА)

Питание брелка без обратной связи .......3В (1 элемент питания типа CR2032)

* Дальность действия брелка и пейджера может уменьшаться в зависимости
от места установки приемопередатчика, месторасположения автомобиля и
пользователя, радиочастотных помех, погодных условий, напряжения
автомобильного аккумулятора и напряжения элемента питания брелка.

Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют всем требованиям нормативных документов РФ.

Срок службы автосигнализаций StarLine Twage, установленный фирмой­производителем, составляет 5 лет при условии, что они устанавливаются
и эксплуатируются в строгом соответствии с данной инструкцией.

5

Компоненты входящие в комплект

сигнализации

1, 2 - инструкции по установке и эксплуатации;
3 - брелок дистанционного управления с обратной связью с жидкокристаллическим

(ЖК) дисплеем;
4 - батарейка для брелка с ЖК дисплеем;
5 - брелок дистанционного управления без обратной связи;
6 - центральный процессорный блок;
7 - модуль приемопередатчика с антенной;
8 - двухуровневый датчик удара;
9 - двухсторонний скотч крепления приемопередатчика;
10 - чехол для брелка с ЖК дисплеем;
11 - кабель приемопередатчика;
12 - кабель датчика удара;
13 - кнопка капота;
14 - сервисная кнопка Valet;
15 - температурный датчик;
16 - основной кабель с 18-контактным разъемом;
17 - кабель центрального замка с 6-контактным разъемом;
18 - силовой кабель питания и цепей запуска двигателя;

19 - светодиодный индикатор

6

Инструкция по эксплуатации

7

Охранные и сервисные функции

сигнализации

Охраняемые зоны автомобиля и способы их защиты

· Двигатель – от запуска (обычные реле / цифровые радиореле StarLIne DRR)

· Двери, капот, багажник – от открывания (кнопочные выключатели)

· Стояночный тормоз – от выключения (кнопочный выключатель)

· Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара)

· Зажигание – от включения (вход контроля напряжения на замке зажигания)

Защищенность сигнализации

· Оригинальный диалоговый код управления, защищенный от подбора и
перехвата специальным алгоритмом кодирования «свой-чужой»

· Запоминание исходного состояния при отключении питания и возврат в тоже
состояние при восстановлении питания

· Ограничение количества циклов тревоги от датчиков

· Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

· Включение сигналов тревоги при срабатывании датчиков в режиме охраны

· Подача сигналов оповещения о тревоге на брелок с обратной связью

· Режим иммобилизатора

· Режим антиограбления

· Режим турботаймера

· Программируемое 2-шаговое выключение блокировок двигателя

· Программируемый персональный код экстренного отключения

· Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Автоматический контроль охранных датчиков с отключением неисправных
и сообщением об этом

· Индикация состояния сигнализации светодиодом и на дисплее брелка

· Индикация причин срабатывания сигнализации по 9 зонам охраны

· Индикация неисправной зоны при включении режима охраны

· Индикация факта срабатывания сигнализации звуковыми сигналами

· Светодиодная индикация исправности концевых выключателей

8

Инструкция по эксплуатации

Сервисные функции сигнализации

· Режим бесшумной охраны

· Режим охраны с работающим двигателем

· Бесшумное включение / выключение режима охраны

· Включение / выключение режима охраны без брелка

· Обход зоны дверей на время задержки погасания салонного света

· Автоматический возврат в режим охраны при случайном выключении

· Дистанционное отключение датчиков по уровням в режиме охраны

· Дистанционное управление центральным замком

· Управление центральным замком от замка зажигания

· Двухшаговое отпирание замков дверей

· Двухимпульсное отпирание замков дверей

· Возможность реализации функции “комфорт”

· 4 дополнительных канала управления

· Управление освещением салона автомобиля

· Режим паника

· Режим поиска автомобиля

· Служебный режим Valet

· Режим вызова из автомобиля

· Защита от случайного нажатия кнопок брелков

· Звуковой и вибро режимы работы брелка с обратной связью

· Раздельная индикация температуры в салоне и под капотом автомобиля

· Режим энергосбережения брелка с жидкокристаллическим дисплеем

· Дистанционное программирование новых и стирание утерянных брелков

· Дистанционное программирование режимов и функций сигнализации

· Оперативный сброс программируемых функций на заводские установки

· Возможность работы с модулями StarLine Space и StarLine Messenger

· Индикация текущего времени, будильник, таймер

Функции запуска двигателя

· Дистанционный запуск / остановка двигателя

· Дистанционное продление работы запущенного двигателя

· Автоматический запуск двигателя по температуре, по будильнику, по таймеру

каждые 2, 3, 4 часа или 24 часа (суточный таймер)

· Выбор типа двигателя: бензин / дизель

· Выбор типа трансмиссии: автоматическая / ручная

· Контроль работы двигателя по сигналам таходатчика, генератора или

по пульсациям бортовой сети (по шумам)

· Автоматическая защита от перекрутки стартера при запуске двигателя

· Индикация времени работы запущенного двигателя на дисплее брелка

9

Брелки управления сигнализацией

Сигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и
некоторые параметры работы сигнализации могут изменяться путем
программирования.

Сигнализация комплектуется 3-кнопочным брелком управления с обратной
связью и жидкокристаллическим индикатором (ЖКИ) и 3-кнопочным брелком
управления без обратной связи со светодиодной индикацией (СДИ).

Назначение кнопок управления 1, 2 и 3 обоих брелков одинаково.
Динамический код управления брелков защищен от подбора и перехвата.

При выполнении сигнализацией команд посланных с любого брелка, изменении
параметров и режимов работы сигнализации или срабатывания сигнализации
в режиме охраны, соответствующая информация передается на приемник
брелка с обратной связью и отображается на его индикаторе с одновременнным
включением звуковых и вибросигналов оповещения, одновременно включается
светодиодная подсветка индикатора.

В брелке с обратной связью использован оригинальный курсорный способ
выбора некоторых команд управления, при котором разным командам
соответствует своя иконка, высвечиваемая на индикаторе брелка.

Кроме этого, на индикатор брелка с обратной связью выводится информация
текущего времени, будильника, температуры двигателя и в салоне автомобиля.

Кнопка 1 Кнопка 2 Кнопка 3

Кнопка 1
Кнопка 2
Кнопка 3

Брелок с обратной связью Брелок без обратной связи

10

Инструкция по эксплуатации

Дополнительные рекомендации по использованию

брелков

Основным брелком управления Вашей сигнализацией является брелок с
обратной связью и жидкокристалическим индикатором, имеющий оригинальный
диалоговый код управления, защищенный специальным алгоритмом
кодирования «свой-чужой». Именно такой алгоритм гарантированно
препятствует попыткам перехвата кода брелка и последующего его
использования для выключения режима охраны сигнализации.

3-х кнопочный брелок со светодиодной индикацией без обратной связи не
поддерживает диалоговый алгоритм кодирования. Тем не менее, команды,
передаваемые этим брелком также имеют высокий уровень защиты
динамическим кодом. Для того, чтобы максимально использовать
предоставляемый сигнализацией уникальный уровень защиты, мы рекомендуем
пользоваться брелком с ЖКИ дисплеем, как основным средством управления.
Если автомобилем пользуются два и более владельцев, рекомендуется
приобрести дополнительные брелки с ЖКИ для каждого владельца. Брелок
без обратной связи, несмотря на его высокую защищенность, мы рекомендуем
использовать как дополнительный, при отсутствии возможности работы с ЖКИ
брелком.

В процессе эксплуатации иногда может возникать рассинхронизация брелка с
центральным блоком сигнализации, например, когда Вы заменяете элементы
питания в брелке. Для восстановления синхронизации в брелке без обратной
связи требуется 5 нажатий кнопки брелка. Для брелка с ЖК дисплеем
синхронизация не требуется.

11

Назначение кнопок брелков

Кнопка 1

•Включение режима охраны со звуковым подтверждением (одинарное нажатие)

• Включение режима охраны без звукового подтверждения (последовательное нажатие)

• Отключение / включение датчика удара по уровням (двойное нажатие)

• Запирание замков дверей при включенном зажигании (одинарное нажатие)

Кнопка 2

• Выключение режима охраны со звуковым подтверждением (одинарное нажатие)

• Выключение режима охраны без звукового подтверждения (последовательное
нажатие)

• Отключение / включение дополнительного датчика по уровням (двойное нажатие)

• Отпирание замков дверей при включенном зажигании (одинарное нажатие)

• Выключение режима антиограбления (два одинарных нажатия)

• Прерывание сигналов тревоги (одинарное нажатие)

Кнопка 3

•Состояние сигнализации и температуры в салоне автомобиля (одинарное нажатие)

• Включение режима «поиск» и контроль температуры двигателя (двойное нажатие)

• Активизация дополнительного канала №3 (последовательное нажатие)

• Активизация курсорного выбора следующих функций: автоматический запуск по

будильнику, автоматический запуск по таймеру, автоматический запуск по температуре,
режим сервисного обслуживания, режим турботаймера, режим иммобилизатора,
автоматическое включение режима охраны (длительное нажатие)

• Включение режима установки текущего времени, показаний будильника, режима
энергосбережения, режима вибровызова (длительное нажатие)

Кнопки 1 и 2 последовательно

• Включение режима бесшумной охраны с выключением звуковых сигналов

подтверждения

Кнопки 1 и 3 последовательно

• Запуск двигателя или продление работы уже запущенного двигателя

Кнопка 2, затем кнопка 1

•Включение режима охраны с работающим двигателем (одинарные нажатия)

Кнопки 2 и 3 последовательно

•Остановка двигателя

12

Инструкция по эксплуатации

Кнопки 3 и 1 последовательно

•Активизация дополнительного канала №1

Кнопки 3 и 2 последовательно

•Активизация дополнительного канала №2

Кнопки 1 + 2 одновременно

•Включение режима «паника» (длительное нажатие при выключенном зажигании)

• Включение режима антиограбления (длительное нажатие при включенном зажигании)

Кнопка 1 + 3 одновременно

•Включение блокировки кнопок брелка (одинарное нажатие)

Кнопки 2 + 3 одновременно

•Выключение блокировки кнопок брелка (одинарное нажатие)

Продолжительность нажатия кнопок брелков

Для того, чтобы сигнализация адекватно реагировала на сигналы управления поданные
с брелков, крайне важна длительность нажатия кнопок брелков.

При дальнейшем описании алгоритмов работы сигнализации в тексте будут
использоваться следующие определения продолжительности нажатия кнопок брелков
управления:

• Короткое нажатие кнопки - одно нажатие любой кнопки продолжительностью
менее 0,5 секунды.

• Длительное нажатие кнопки - нажатие и удержание кнопки брелка до появления
мелодичного звукового сигнала ( для брелка с обратной связью), до загорания зеленого
светодиода (для брелка без обратной связи).

• Двойное нажатие кнопки - два нажатия одной кнопки в течение 0,5 секунд.

• Последовательное нажатие кнопок - два нажатия одной или разных кнопок.

Первое нажатие должно быть длительным, второе нажатие - кратковременным.

13

Жидкокристаллический дисплей брелка

Иконки с буквенным обозначением – индикация команд,

режимов работы сигнализации

Режим автозапуска по будильнику (вкл/выкл)
Режим автозапуска по таймеру (вкл/выкл)
Режима автозапуска по температуре (вкл/выкл)
Режим сервисного обслуживания VALET (вкл/выкл)

Режим турботаймера (вкл/выкл)
Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилизатора (вкл/выкл)
Блокировка кнопок брелка включена
Режим экстренного отключения пин-кодом включен

Режим ручной коробки передач включен

14

Инструкция по эксплуатации

Индикация состояния сигнализации и автомобиля

Включен режим охраны со звуковыми сигналами тревоги
Включен режим бесшумной охраны
Замки дверей закрыты
Замки дверей открыты
Зажигание включено

Открыты двери , капот , багажник

Не затянут стояночный тормоз / Нажат ножной тормоз
Двигатель работает
Включен режим антиограбления
Требуется замена элемента питания брелка
Температура в салоне автомобиля / Температура двигателя
Подключен модуль StarLine Space или StarLine Messenger
Включен будильник
Включен контроль нахождения брелка в зоне приема

PASS1 Обход 1-го уровня датчика удара
PASS2 Обход 1-го уровня дополнительного датчика

PASS1 Обход обоих уровней датчика удара
PASS2 Обход обоих уровней дополнительного датчика

SH-1 Сработал 1-й уровень датчика удара
SH-2 Сработал 1-й уровень дополнительного датчика

SH-1 Сработал 2-й уровень датчика удара
SH-2 Сработал 2-й уровень дополнительного датчика
SA-2 Сработал 1-уровневый дополнительный датчик

15

кнопка 1 -увеличивает показания

Нажмите и удерживайте кнопку 3

(установка часов текущего времени)

Коротко нажмите кнопку 3

(установка минут текущего времени)

Брелок позволяет установить следующие режимы и параметры

брелка при выключенном режиме охраны за счет временного

БРЕЛОК

иконка минут мигает

кнопка 1 -увеличивает показания

Настройка функций брелка

текущее время

l

время будильника

l

включить или выключить будильник

l

включить или выключить режим энергосбережения

l

включить или выключить вибровызов

l

:

1

Режим энергосбережения

отключения приемника. Приемник будет отключен через 2 минуты
после выключения охраны и вновь включен после нажатия любой
кнопки брелка.

Вибровызов

брелком. Необходимо учитывать, что при его работе потребление
брелка увеличивается, поэтому при необходимости этот режим
можно отключить.

удерживайте кнопку 3 до
1 мелодичного сигнала

l

1 короткого сигнала

l

2 коротких сигналов

l

иконка часов мигает::

l

это один из способов подачи сигналов тревоги

позволяет экономить потребление

БРЕЛОК

кнопка 2 -уменьшает показания

2

:

кнопка 2 -уменьшает показания

16

Инструкция по эксплуатации

Коротко нажмите кнопку 3

БРЕЛОК

(вклвыкл режима энергосбережения)

БРЕЛОК

Коротко нажмите кнопку 3

БРЕЛОК

иконка будильника мигает

кнопка 1 - включает режим (

кнопка 1 - включает режим (

кнопка 1 - включает режим (

вибровызов отключен - 2 сигнала

БРЕЛОК

Коротко нажмите кнопку 3

3

(установка часов будильника)

БРЕЛОК

4

5

иконка часов будильника мигает
кнопка 1 -увеличивает показания

кнопка 2 -уменьшает показания

Коротко нажмите кнопку 3

(установка минут будильника)

иконка минут будильника мигает
кнопка 1 -увеличивает показания
кнопка 2 -уменьшает показания

(вклвыкл будильника)/

:

:

кнопка 2 - выключает режим ()

Коротко нажмите кнопку 3

6

7

/

иконка антенны мигает

кнопка 2 - выключает режим ()

(вклвыкл вибровызова)/

:

:

ON)

OFF

ON)

OFF

кнопка 2 - выключает режим ()

вибровызов есть - 1 вибрация

ON)

OFF

17

l

Для включения режима

нажмите на брелке кнопку 1

l

l

АВТОМОБИЛЬ

Отдельные режимы работы сигнализации, а также некоторые специальные

этот режим и выполнения нужных установок выполните действия, описанные

Программирование режимов работы

курсорным способом

функции, включаются с помощью режима программирования. Для входа в

ниже

1

2

Нажмите и удерживайте кнопку 3

до момента, когда прозвучат два сигнала
(сначала длительный, затем короткий)

БРЕЛОК

после того, как Вы отпустите кнопку 3,

в нижней части экрана
миганием первая слева иконка

будет выделена

Короткими нажатиями на кнопку 3

переместите курсор на нужную иконку

3а

l

габариты

вспыхнут 1 раз

БРЕЛОК

прозвучат последовательно:
2 коротких сигнала
2 длинных сигнала
1 приглушенный сигнал

на экране будет отображена

иконка выбранной функции

18

Инструкция по эксплуатации

Автоматическое включение охраны. В данном режиме охрана

включается автоматически после выключения зажигания, через

Режим автозапуска по таймеру. Один из видов автоматического

запуска двигателя. Позволяет произвести периодический запуск

двигателя каждые 2, 3, 4 или 24 часа, в зависимости от выбора.

Режим иммобилизатора. В данном режиме двигатель

Турботаймер. Режим предназначен для автомобилей с

Подробнее о работе перечисленных режимов смотрите в

Служебный режим (Валет). Режим предназначен для временного

3б

l

l

Для выключения режима
нажмите на брелке кнопку 2

АВТОМОБИЛЬ

l

габариты
вспыхнут 1 раз

Перечень программируемых режимов и функций

БРЕЛОК

прозвучат последовательно:
2 коротких сигнала
2 длинных сигнала
1 приглушенный сигнал

на экране исчезнет иконка

выбранной функции

Режим автозапуска по будильнику. Один из видов
автоматического запуска двигателя. Позволяет произвести
запуск двигателя во время запрограммированное на
будильнике.

Режим автозапуска по температуре. Один из видов
автоматического запуска двигателя. Позволяет задать порог
температуры. Если температура двигателя понизится ниже
установленного порога, двигатель запустится автоматически
для прогрева.

отключения охранных и противоугонных функций сигнализации
при необходимости передачи автомобиля для сервисного
обслуживания или ремонта

турбонаддувом и позволяет поддерживать работу двигателя
после выключения зажигания в течение некоторого времени,
необходимого для остановки турбины.

10 секунд после закрывания всех дверей.

автоматически блокируется через 30 секунд после выключения
зажигания.

соответствующих разделах инструкции.

19

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному

БРЕЛОК

Перед включением режима охраны убедитесь, что зажигание

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

Включение режима охраны со

звуковыми сигналами подтверждения

выключено, стояночный тормоз включен, а двери, капот и
багажник надёжно закрыты.

1

l

светодиодный индикатор

начнёт мигать

l

прозвучит один звуковой

сигнал

l

габариты вспыхнут один

раз

l

замки дверей закроются

(если замки подключены к

сигнализации)

Нажмите на брелке кнопку 1

АВТОМОБИЛЬ

режиму охраны

4 звуковыми сигналами и 4 вспышками габаритов

раздел “Самодиагностика при включении режима охраны”).

20

Инструкция по эксплуатации

(смотрите

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному

БРЕЛОК

Перед включением режима охраны убедитесь, что зажигание

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

(Первое нажатие длительное, второе - короткое)

Включение режима охраны без

звуковых сигналов подтверждения

выключено, стояночный тормоз включен, а двери, капот и
багажник надёжно закрыты.

Дважды нажмите на брелке

1

кнопку 1

АВТОМОБИЛЬ

l

светодиодный индикатор
начнёт мигать

l

габариты вспыхнут один

раз

l

замки дверей закроются

(если замки подключены к

сигнализации)

режиму охраны

4 звуковыми сигналами и 4 вспышками габаритов

пункт “Самодиагностика при включении режима охраны”).

(смотрите

21

В режиме бесшумной охраны отсутствуют какие-либо звуковые

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному

БРЕЛОК

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

1

Режим бесшумной охраны

сигналы автомобиля при срабатывании любого из датчиков.

Нажмите на брелке кнопку 1
длительно, затем кнопку 2 коротко

АВТОМОБИЛЬ

l

светодиодный индикатор

начнёт мигать

l

габариты вспыхнут один

раз

l

будут закрыты замки

дверей (если замки
подключены к
сигнализации)

4 звуковыми сигналами и 4 вспышками габаритов

пункт “Самодиагностика при включении режима охраны”).

режиму охраны

(смотрите

22

Инструкция по эксплуатации

Выключите зажигание и закройте все двери. Режим

охраны включится автоматически через 10 секунд.

БРЕЛОК

Если неисправен один из кнопочных выключателей дверей, то

Если не включен стояночный тормоз, открыты капот или

Режим автоматического включения

режима охраны

В данном режиме охрана включается автоматически после
выключения зажигания, через 10 секунд после закрытия всех
дверей.
Для использования данного режима его следует заранее
запрограммировать (см. раздел программирования режимов
курсорным способом стр.18)
Режим достаточно запрограммировать один раз и в
дальнейшем автоматическое включение охраны будет
происходить каждый раз после выключения зажигания и
выходе из автомобиля.

АВТОМОБИЛЬ

l

габариты вспыхнут 1

раз

l

прозвучит 1 звуковой

сигнал

l

замки дверей будут

закрыты

автоматического включения режима охраны не произойдет

(смотрите раздел “Контроль исправности концевых
выключателей”).

багажник, то после включения охраны последуют 4

сигнала и 4 вспышки габаритов.

l

прозвучит звуковой

сигнал

l

на экране будут

отображены иконки,
соответствующие
включенному режиму
охраны

звуковых

23

Включите стояночный тормоз и откройте дверь

1

Перед включением режима убедитесь, что капот закрыт и

автомобиль стоит на нейтральной передаче (либо в режиме

при автоматической трансмиссии), а двигатель работает.

Выньте ключ зажигания, выйдите из машины

l

l

прозвучит мелодичный

БРЕЛОК

Включение режима охраны с

работающим двигателем

PARK

2

АВТОМОБИЛЬ

l

светодиодный
индикатор начнёт
гореть постоянно

l

габариты
вспыхнут 1 раз

3

Нажмите кнопку 2 брелка

и закройте все двери

сигнал

на экране

иконка или

r99

, в зависимости от
состояния фунции 2
(таблица 2)

отобразится

r10, r20, r30

24

Инструкция по эксплуатации

4

Нажмите на брелке кнопку 1

АВТОМОБИЛЬ

l

прозвучит 1 звуковой

сигнал

l

габариты вспыхнут 1 раз

l

будет отключена охрана

зоны зажигания, датчик
удара и доп. датчик

l

замки дверей закроются

(если замки

подключены к
сигнализации)

БРЕЛОК

l

прозвучит короткий

сигнал

l

на экране будет
отображены иконки,
символизирующие
работающий
двигатель и
включенный режим

охраны

по истечении

l

установленного
времени работы
двигателя,
двигатель будет
остановлен без
выключения режима

охраны

25

1

Нажмите 3 раза сервисную кнопку “”

Пока светодиод не горит, выключите зажигание

начнётся отсчет периода 20 секунд, по истечении

АВТОМОБИЛЬ

Выйдите из автомобиля и закройте дверь водителя ключом

Экстренное включение режима

охраны без брелка

Откройте дверь при включенном зажигании

АВТОМОБИЛЬ

l

светодиод начнет мигать

2

3

АВТОМОБИЛЬ

l

светодиод погаснет примерно на 5

секунд

l

прозвучит 1 звуковой сигнал

l

габариты вспыхнут 1 раз

l

которого включится режим охраны

VALET

4

Убедитесь, что закрыты замки остальных дверей.

26

Инструкция по эксплуатации

По истечение 20-секундного интервала охрана

Если на момент включения охраны окажется, что двери, капот

или багажник плохо закрыты, а тормоз нажат или стояночный

тормоз выключен, либо неисправен один из кнопочных

выключателей дверей, капота, багажника, ножного или

стояночного тормоза, то сигнализация отключит охрану этой

обхода зоны дверей на время плавного погасания салонного

В зависимости от программирования может быть установлена

Если автоматический возврат в режим охраны

запрограммирован и в течение 30 секунд после выключения

режима охраны двери автомобиля не открывались,

подключены к сигнализации и запрограммирован вариант

Перевключение режима охраны подтвердится 1 сигналом

сирены и 1 вспышкой габаритов, затем последует 1 короткий

игатель будет заблокирован.

Светодиодный индикатор начнет мигать, показывая, что

будет включена автоматически

АВТОМОБИЛЬ

l

габариты вспыхнут 1 раз

l

светодиод начнёт мигать

зоны без каких-либо дополнительных сигналов оповещения.

Обход салонного света

(задержка активизации датчиков)

Задержка активизации датчиков может быть необходима для
света автомобиля или для успокоения датчиков удара или

объема. В противном случае, при включении режима охраны
могут последовать ложные предупредительные сигналы.

5, 30 или 60 -секундная задержка.

Автоматический возврат в режим

охраны

сигнализация автоматически вновь включит режим охраны.
Внимание! Запирание замков дверей произойдет если они

автовозврата в режим охраны с запиранием замков дверей.

звуковой сигнал брелка. Дв
автомобиль охраняется.

27

l

l

прозвучат 2 коротких сигнала

соответствующие выключенной

Если при выключении охраны звучат 3 сигнала и 3 вспышки

габаритов, это означает, что в режиме охраны происходило

срабатывание датчиков (смотрите пункт “Самодиагностика при

Второй этап выключения блокировок двигателя выполняется

брелка либо с вводом персонального кода, либо без него

Выключение режима охраны со

звуковыми сигналами подтверждения

1

l

светодиодный индикатор

погаснет

l

прозвучат 2 сигнала

l

габариты вспыхнут 2 раза

l

будут открыты замки дверей

(если они подключены к

сигнализации)

Нажмите на брелке кнопку 2

АВТОМОБИЛЬ БРЕЛОК

Если режим “Двухшаговое выключение блокировок двигателя”
выключен, то двигатель будет разблокирован одновременно с
выключением охраны. Если данный режим включен, то для
разблокировки двигателя необходимо дополнительно выполнить
действия, описанные в п. 2

отобразятся иконки

охране

выключении режима охраны”)

Двухшаговое выключение блокировок

аналогично экстренному выключению режимы охраны без

2

(см. стр. 30-31данной инструкции)

28

Инструкция по эксплуатации

l

l

прозвучат 2 коротких сигнала

соответствующие выключенной

Если режим “Двухшаговое выключение блокировок двигателя”

выключен, то двигатель будет разблокирован одновременно с

Если при выключении охраны звучат 3 сигнала и 3 вспышки

габаритов, это означает, что в режиме охраны происходило

срабатывание датчиков (смотрите пункт “Самодиагностика при

Второй этап выключения блокировок двигателя выполняется

брелка либо с вводом персонального кода, либо без него

Выключение режима охраны без

звуковых сигналов подтверждения

Дважды нажмите на брелке
кнопку 2

(Первое нажатие длительное, второе - короткое)

АВТОМОБИЛЬ БРЕЛОК

l

светодиодный индикатор

погаснет

l

габариты вспыхнут 2 раза

l

будут открыты замки
дверей (если они
подключены к
сигнализации)

отобразятся иконки,

охране

2

выключением охраны. Если данный режим включен, то для
разблокировки двигателя необходимо дополнительно
выполнить действия, описанные в п. 2

выключении режима охраны”)

Двухшаговое выключение блокировок

аналогично экстренному выключению режимы охраны без
(см. стр. 30-31данной инструкции)

29

начнуться сигналы тревоги

габариты вспыхнут 4 раза (если режим охраны включался без

Способ выключения охраны без брелка (с вводом кода или без

ввода) определяется программируемой функцией 9, таблица №1.

прозвучат 2 сигнала

АВТОМОБИЛЬ

Выключите зажигание

Экстренное выключение охраны без

набора персонального кода

1

l

l

брелка)

2

3

Откройте дверь автомобиля ключом

АВТОМОБИЛЬ

или

При двухшаговом выключении блокировок двигателя звуковые
сигналы отсутствуют

В течение 20 секунд включите зажигание и нажмите
сервисную кнопку три раза VALET

l

сирены

Охрана выключена

30

Инструкция по эксплуатации

начнуться сигналы тревоги

габариты вспыхнут 4 раза (если режим охраны включался без

Способ выключения охраны без брелка (с вводом кода или без

Выключите зажигание

габариты вспыхнут два

АВТОМОБИЛЬ

Если запрограммирована функция автоматического включения

охраны, то после выключения зажигания и выключения охраны

повторно включите его не менее, чем на 10 секунд во избежание

Экстренное выключение охраны с

набором персонального кода

ввода) определяется программируемой функцией 9, таблица №1

1

l

l

брелка)

2

3

Откройте дверь автомобиля ключом

АВТОМОБИЛЬ

или

При двухшаговом выключении блокировок двигателя звуковые
сигналы отсутствуют

Включите зажигание и нажмите сервисную кнопку
число раз, равное первому числу кода

VALET

l

раза

В случае, если код состоит из одного числа, охрана будет
отключена. При необходимости ввода второго и третьего
числа повторите действия п. п. 2 и 3.

повторного включения охраны.

Охрана выключена

31

lll

прозвучит мелодичный сигнал

на экране появятся иконки,

Эту команду Вы можете использовать в любом режиме для

Температура, отображенная на индикаторе брелка, может

отличаться от реальной температуры в салоне, так как она зависит

от места установки модуля приемопередатчика (например, при

нахождении модуля на солнце, высвечиваемая на дисплее брелка

lll

прозвучит мелодичный сигнал

на экране появятся иконки,

соответствующие включенному

значение температуры двигателя

БРЕЛОК

Нажмите на брелке кнопку 3

Температура, отображенная на индикаторе брелка, зависит от

Контроль состояния сигнализации,

температуры двигателя и салона

проверки текущего состояния сигнализации и проверки
температуры в салоне

1а

Нажмите на брелке кнопку 3

БРЕЛОК

соответствующие включенному

режиму

значение температуры в салоне
отображается кратковременно

температура будет больше реальной температуры в салоне).

32

1б

два раза

режиму

отображается кратковременно

места крепления датчика температуры

Инструкция по эксплуатации

l

l

нахождения брелка в зоне приема

Контроль нахождения брелка в зоне приема производится

Контроль нахождения брелка в зоне приема производится каждую

минуту в течение первых 10 минут с момента включения режима

lll

иконка песочных часов мигает,

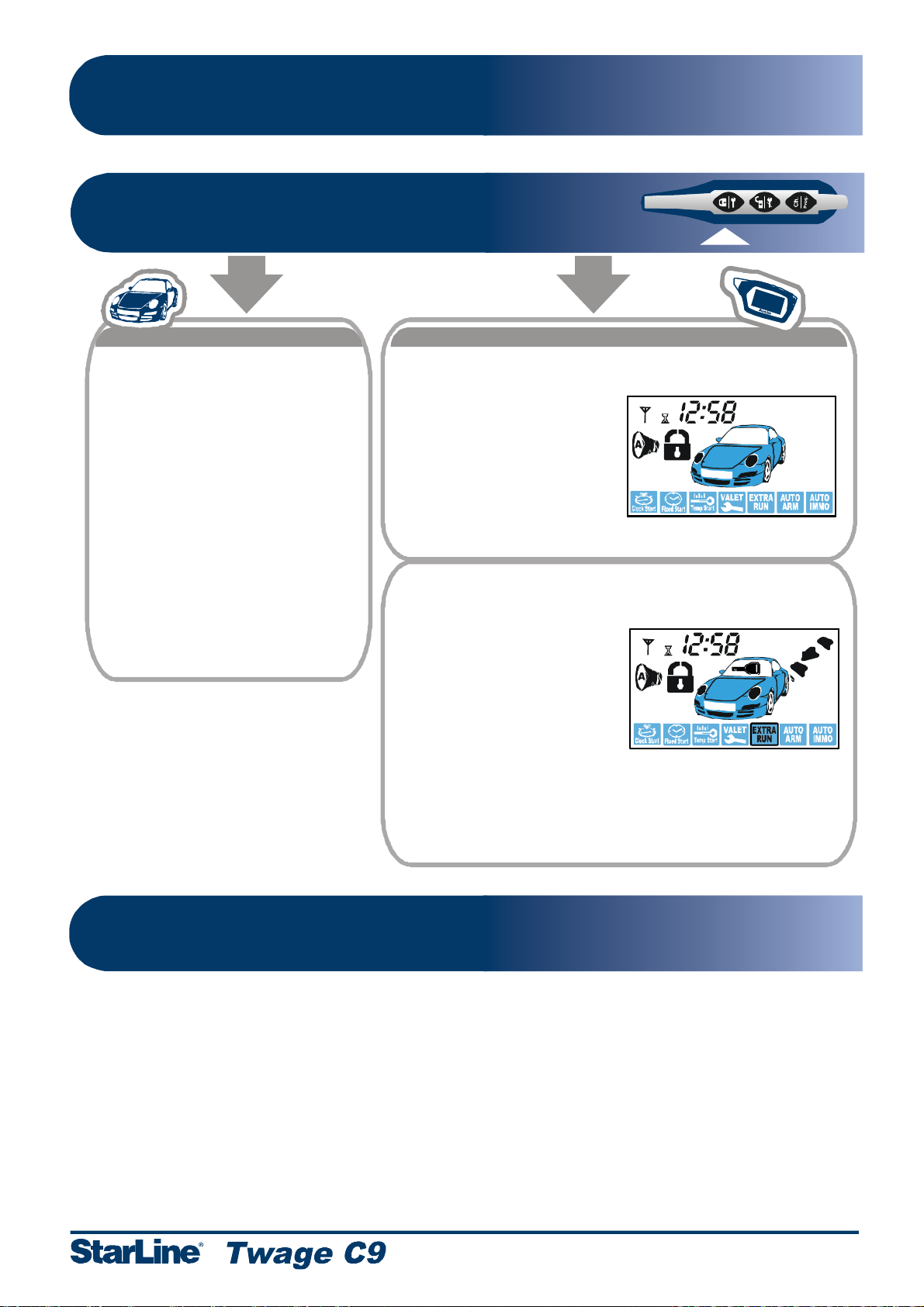

БРЕЛОК

Автоматический контроль нахождения

брелка в зоне приема

автоматически после включения режима охраны

1

Включите режим охраны

БРЕЛОК

иконка песочных часов мигает,

показывая наличие контроля

иконка антенны подтверждает

наличие брелка в зоне приема

Индикация пропадания связи с брелком

показывая наличие контроля
нахождения брелка в зоне

приема

иконка антенны исчезнет
звучит 1 тревожный сигнал

охраны и каждые 10 минут в течение последующего 1 часа

33

Во время включения режима охраны система автоматически

проверяет все зоны, которые должны быть взяты под охрану.

прозвучат 4 коротких сигнала

отображена соответствующая

прозвучит 1 короткий сигнал

зона сработавшего датчика перестанет

Если причина неисправности кнопочных выключателей не может

быть устранена на месте, то система включит режим охраны с

обходом неисправной зоны. В случае самопроизвольного устранения

Самодиагностика при включении

режима охраны

АВТОМОБИЛЬ

l

двери, капот или багажник плохо закрыты

l

неисправен один из кнопочных выключателей дверей,

капота или багажника

l

не включен стояночный тормоз

Включите режим охраны (одним из
способов)

АВТОМОБИЛЬ

l

прозвучит 4 сигнала

сирены

l

габариты вспыхнут 4

раза

Закройте двери, капот, багажник, включите стояночный

тормоз

АВТОМОБИЛЬ

l

замки дверей будут
закрыты (если они были
открыты)

l

зона будет поставлена на

охрану

БРЕЛОК

l
l

иконка

БРЕЛОК

l
l

отображаться

неисправности при включенном режиме охраны сигнализация сразу
автоматически возьмет эту зону под охрану.

34

Инструкция по эксплуатации

Во время отключения режима охраны система информирует о

срабатывания

Сигналы тревоги не прерывались

габариты вспыхнут 3 раза

срабатывания

датчиков будут

Самодиагностика при выключении

Контроль количества брелков, записанных в память

сигнализации, осуществляется по количеству вспышек

режима охраны

происходившем срабатывании датчиков следующими двумя
способами.

Сигналы тревоги были прерваны с брелка

АВТОМОБИЛЬ

l

прозвучат 2 сигнала

l

габариты вспыхнут 2 раза

АВТОМОБИЛЬ

l

прозвучат 3 сигнала

l

l

причины
датчиков не

отображаются

l

зоны

отображены на

экране

БРЕЛОК

БРЕЛОК

Контроль количества брелков в памяти

Включите зажигание и
нажмите на брелке кнопку 3

светодиодного индикатора сигнализации

35

Кол

-

во циклов

Кол

-

во циклов

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных
датчиков, то это вызовет автоматическое включение сигналов
тревоги: сигналы сирены, мигание габаритных огней. Двигатель будет
заблокирован. Брелок будет подавать звуковые сигналы тревоги, а на
дисплее отобразится причина срабатывания сигнализации. Во время
звучания сирены на дисплее брелка будет мигать иконка,
соответствующая причине срабатывания. Пока мигают габариты, на
дисплее будут мигать фары автомобиля.
Сигналы тревоги подаются циклами. Длительность одного цикла
тревоги и максимально возможное количество циклов для различных
причин срабатывания сигнализации указаны в таблице ниже.

Причина

тревоги

1 уровень
датчика
удара
2 уровень
датчика
удара
1 уровень
дополнит.
датчика
2 уровень
дополнит.
датчика
Датчик
наклона

Датчик
давления

Двери
Капот
Багажник
Зажигание
Тормоз

Иконка

на

дисплее

SH-1

SH-1

SH-2

SH-2

SA-2
SA-2

Длительность

1 цикла тревоги

3 звуков. сигнала

6 свет. сигналов

20сек. звук

20сек. свет

3 звуков. сигнала

6 свет. сигналов

20сек. звук

20сек. свет

30сек. звук

35сек. свет

30сек. звук

35сек. свет

30сек. звук

35сек. свет

30сек. звук

35сек. свет

30сек. звук

35сек. свет

30сек. звук

35сек. свет

30сек. звук

35сек. свет

при постоянном

срабатывании

датчиков

8 подряд 8

8 подряд 8

8 подряд 8

8 подряд 8

8 подряд 8

8 подряд 8

1 3
1 3
1 3

4 подряд 3

1 3

срабатывании

при одном

датчиков

1) Если после окончания цикла тревоги причина срабатывания сигнализации не
будет устранена (например, двери остались открытыми), то
соответствующая зона охраны временно обходится до момента устранения
причины срабатывания (до закрытия дверей). При этом, на дисплее брелка
индикация причины срабатывания сохранится.

2) Если сигналы тревоги прерывались с брелка, то отсчет количества циклов
тревоги при периодически срабатывающем датчике начинается заново.

36

Инструкция по эксплуатации

l

сработал 2-уровень датчика

l

сработал 2-уровень

дополнительного датчика

l

сработал датчик тормоза

l

открывался капот

l

включалось зажигание

сработал 1-уровень датчика

Отображение сигналов тревоги на

l

удара

l

сработал 1-уровень

дополнительного датчика

дисплее брелка

БРЕЛОК

удара

l

сработал датчик давления

l

открывались двери

l

открывался багажник

37

включены непрерывные

сигналы тревоги

отображается зона

режим охраны

зона сработавшего датчика

звучит один короткий сигнал

Прерывание сигналов тревоги

АВТОМОБИЛЬ

l тревожные

сигналы
постоянно
включены

Нажмите на брелке кнопку “2

АВТОМОБИЛЬ

l

тревожные сигналы

выключатся

l

зона, в которой

сработал датчик,
временно исключается
из контура охраны

l

сигналы тревоги

l

отображается зона
сработавшего датчика

l

прекратятся

l

сработавшего

датчика

l

сохраняется

БРЕЛОК

БРЕЛОК

После устранения причины тревоги

38

БРЕЛОК

l

перестаёт отображаться

l

Инструкция по эксплуатации

БРЕЛОК

Любая попытка угонщиков выключить режим охраны временным

отключением питания окажется безуспешной. При отключении

питания, например, сбросе клеммы аккумулятора, сигнализация

сигнализация снова окажется в том же режиме (смотрите таблицу

Если к системе подключена сирена с автономным питанием, то при

отключении клеммы аккумулятора сирена включит звуковые сигналы

Защищенность сигнализации от

отключения питания

запоминает свое состояние. При восстановлении питания
состояний ниже), брелок подаст мелодичный звуковой сигнал.

тревоги.

Состояние системы

до отключения питания

Режим охраны выключен Режим охраны выключен
Режим охраны включен Режим охраны включен
Режим тревоги, причина

срабатывания устранена
Режим тревоги, причина

срабатывания не устранена
Режим иммобилизатора включен Режим иммобилизатора включен
Режим антиограбления включен Режим антиограбления включен
Служебный режим включен Служебный режим включен

при восстановлении питания

Режим охраны включен

Режим тревоги включен

Состояние системы

39

Для использования данного режима его следует заранее

При запрограммированном режиме иммобилизатора двигатель

блокируется автоматически, через 30 секунд после выключения

зажигания, независимо от состояния режима охраны. Светодиод при

Для выключения иммобилизатора нажмите

сервисную кнопку, либо кнопку 2 на брелке

прозвучат два

Включите зажигание

Блокировка двигателя делает бессмысленными все попытки

Если блокировка выполнена с нормально-разомкнутым типом

контактов (см. программируемую функцию 10, таблица №1), то она

Блокировка двигателя

угонщиков завести двигатель.

сохранится даже в случае обнаружения центрального блока
сигнализации и его отключения от всех кабелей.

Режим иммобилизатора

запрограммировать

1

2

этом горит постоянно.

БРЕЛОК

l

сигнала

АВТОМОБИЛЬ

l

светодиод погаснет

40

Инструкция по эксплуатации

l

после того, как Вы отпустите

Нажмите на брелке кнопку 1

l

l

прозвучат последовательно:

на экране будет отображена иконка

БРЕЛОК

АВТОМОБИЛЬ

Программирование режима

иммобилизатора

1

2

Нажмите и удерживайте кнопку 3

до момента, когда прозвучит два сигнала
(сначала длительный, затем короткий)

БРЕЛОК

кнопку “3”,
экрана
первая слева иконка

в нижней части

будет выделена миганием

Короткими нажатиями на кнопку 3

переместите курсор на иконку “”AUTO IMMO

3

l

габариты вспыхнут 1 раз

2 коротких сигнала
2 длинных сигнала
1 приглушенный сигнал

“AUTO IMMO”

Пока на экране отображается значок “”, функция
иммобилизатора будет активироваться автоматически

AUTO IMMO

41

lll

будет звучать

сигнал тревоги

будет включен

на экране появится

Режим включается при включенном зажигании или работающем

только при соответствующей настройке программируемой

Включение режима антиограбления

брелком

Обратите внимание, что режим антиограбления может быть включен
функции 8.

двигателе

Одновременно и длительно
нажмите на брелке кнопки 1 и 2

АВТОМОБИЛЬ

l

включатся постоянные звуковые и световые
сигналы тревоги

l

замки дверей закроются (если они
подключены к сигнализации)

l

двигатель будет блокирован либо сразу,
либо после нажатия на педаль тормоза
(в зависимости от программируемой
функции 8). В течение первых 30 секунд
блокировка происходит импульсно, затем
непрерывно

БРЕЛОК

вибросигнал

иконка режима

антиограбления

42

Инструкция по эксплуатации

Режим выключается двумя короткими нажатиями на кнопку 2

Нажмите на брелке кнопку 2 повторно для

АВТОМОБИЛЬ

Выключение режима антиограбления

брелком

с интервалом не менее двух секунд. Первое нажатие выключает
сигналы тревоги, второе нажатие разблокирует двигатель.

1

l

l

2

l
l

l

Нажмите на брелке кнопку 2

АВТОМОБИЛЬ

прекратятся постоянные звуковые и

световые сигналы тревоги

светодиод начнет мигать

выключения режима охраны

будет выключен режим охраны
будут открыты замки дверей (если они
подключены к сигнализации)
двигатель будет разблокирован

БРЕЛОК

l

прозвучат 2

сигнала

l

на экране
появится иконки,
соответствующие
выключенному
режиму охраны

43

при включении режима изображение на

Скрытое включение режима антиограбления предназначено для

противодействия злоумышленникам в ситуации, когда обычным

Режим активизируется при покидании владельцем автомобиля,

после чего система действует автоматически по определенному

Откройте и закройте одну из дверей

1 этап

2 этап

Второй этап активизируется автоматически после открывания одной

только при соответствующей настройке программируемой

На автоматически включаются противоугонные

Скрытое включение автоматического

режима антиограбления

Обратите внимание, что режим антиограбления может быть включен
функции 8, таблица №1.

способом сделать это затруднительно или невозможно.

алгоритму, состоящему из нескольких этапов.

l

экране не изменится, однако при
необходимости Вы можете нажать
кнопку 3, после чего появится значок

антиограбления

из дверей.

При включенном зажигании нажмите
сервисную кнопку “” на 2 секVALET

БРЕЛОК

АВТОМОБИЛЬ

l

светодиод продолжает мигать

l

начинают мигать габариты

третьем этапе

функции.

44

Инструкция по эксплуатации

3 этап

l

l

будет звучать

сигнал тревоги

будет включен

включатся прерывистые звуковые и

ещё через 30 секунд включатся постоянные

после нажатия на педать тормоза

До включения сигналов тревоги режим

антиограбления можно отключить кнопкой 2

требуется специальная процедура, описанная в пункте “Отключение

Истекает 30 секунд после открывания двери

АВТОМОБИЛЬ

l

световые сигналы тревоги

l

звуковые и световые сигналы тревоги

l

замки дверей закроются (если они

подключены к сигнализации)

l

двигатель будет блокирован либо сразу, либо

(в зависимости от программируемой

функции 8). В течение первых 30 секунд
блокировка происходит импульсно, затем
непрерывно

БРЕЛОК

вибросигнал

на брелке

После включения сигналов тревоги для выключения режима
автоматического режима антиограбления”

45

После активизации этапа 3 автоматического режима

антиограбления выключение блокировок с помощью брелка

Способ выключения блокировок определяется программируемой

функцией 9, таблица №1 (с помощью ввода пин-кода или без него)

Откройте дверь автомобиля ключом

прозвучат 2 сигнала

АВТОМОБИЛЬ

Выключите зажигание

Вариант выключения без пин-кода

Двигатель разблокирован, режим охраны выключен

Отключение автоматического режима

антиограбления

становится невозможным.

1

АВТОМОБИЛЬ

l

начнуться сигналы тревоги)

В течение 20 секунд включите зажигание и нажмите

2

сервисную кнопку три раза VALET

3

l

сирены

46

Инструкция по эксплуатации

l

начнуться сигналы тревоги

Выключите зажигание

габариты вспыхнут два

АВТОМОБИЛЬ

Вариант выключения с помощью пин-кода

Двигатель разблокирован, режим охраны выключен

Откройте дверь автомобиля ключом

1

АВТОМОБИЛЬ

l

2

3

раза

Включите зажигание и нажмите сервисную кнопку
число раз, равное первому числу кода

В случае, если код состоит из одного числа, охрана будет
отключена. При необходимости ввода второго и третьего
числа повторите действия п.п. 2 и 3.

VALET

47

Перед включением режима убедитесь, что капот закрыт и

автомобиль стоит на нейтральной передаче (либо в режиме

при автоматической трансмиссии), а двигатель работает.

PARK

l

l

прозвучит мелодичный

Нажмите на брелке кнопку 1

АВТОМОБИЛЬ

БРЕЛОК

Режим турботаймера

1

АВТОМОБИЛЬ

l

l

2

Включите стояночный тормоз

светодиодный
индикатор начнёт
гореть постоянно
габариты
вспыхнут 1 раз

Выньте ключ, выйдите из машины и закройте все двери

3

БРЕЛОК

сигнал

на экране
иконка 01, или

отобразится

rr02, r03 r04

l

l

прозвучит 1 звуковой

сигнал

l

габариты вспыхнут 1

раз

l

будет отключена охрана

зоны зажигания, датчик
удара и доп. датчик

l

будут заперты двери

(если замки

подключены к
сигнализации)

48

прозвучит короткий

сигнал

l

на экране будет
отображены иконки
символизирующие
работающий
двигатель и режим
включенной охраны

Инструкция по эксплуатации

l

после того, как Вы отпустите

будет выделена миганием первая

Нажмите на брелке кнопку 1

Короткими нажатиями на кнопку 3

l

l

прозвучат последовательно:

на экране будет отображена иконка

БРЕЛОК

АВТОМОБИЛЬ

Программирование режима турботаймера

1

2

Нажмите и удерживайте кнопку 3

до момента, когда прозвучат два сигнала
(сначала длительный, затем короткий)

БРЕЛОК

кнопку 3,
слева иконка

переместите курсор на иконку “”TURBO ON

в нижней части экрана

3

l

габариты вспыхнут 1 раз

2 коротких сигнала
2 длинных сигнала
1 приглушенный сигнал

“TURBO ON”

Пока на экране отображается значок “”, функция
турботаймера будет активироваться автоматически

TURBO ON

49

В течение одного цикла охраны можно производить

1

временного отключения

обоих уровней датчика

БРЕЛОК

временного отключения 1

БРЕЛОК

Временное отключение

датчика удара

неограниченное число раз отключение датчика удара по
уровням и его обратное включение

Нажмите два раза коротко кнопку 1 брелка.
Будет отключен 1 уровень датчика удара,
дающий предупреждающие сигналы

АВТОМОБИЛЬ

l

2 вспышки

габаритов

Нажмите два раза коротко кнопку 1 брелка.

2

l

Будут отключены оба уровня датчика удара

АВТОМОБИЛЬ

3 вспышки

габаритов

l

прозвучит мелодичный

сигнал

l

отобразятся символы
уровня датчика удара

l

прозвучит 3 сигнала

l

отобразятся иконки

Нажмите два раза коротко кнопку 1 брелка.

3

Датчика удара будет повторно включен

50

Инструкция по эксплуатации

В течение одного цикла охраны можно производить

неограниченное число раз отключение дополнительного

запрограммированы два отдельных датчика, то отключается

1

временного отключения

БРЕЛОК

временного отключения 1

БРЕЛОК

Временное отключение

дополнительного датчика

датчика по уровням и его обратное включение. Если
только 1-й датчик или оба вместе

Нажмите два раза коротко кнопку 2 брелка.
Будет отключен 1 уровень
дополнительного датчика, дающий
предупреждающие сигналы

АВТОМОБИЛЬ

l 2 вспышки

габаритов

l

Нажмите два раза коротко кнопку 2 брелка.
Будут отключены оба уровня

2

l 3 вспышки

дополнительного датчика

АВТОМОБИЛЬ

габаритов

l

прозвучит мелодичный

сигнал

l

отобразятся символы
уровня дополнительного

датчика

l

прозвучит мелодичный

сигнал

l

отобразятся иконки
обоих уровней

Нажмите два раза коротко кнопку 2 брелка.

Датчика ударабудет повторно включен3

51

l

3 звуковых

3 вспышки габаритов

Варианты работы дополнительного канала определяются

программируемой функцией 13. Возможны 4 варианта работы

дополнительного канала №1. Активация канала производится

одинаковыми действиями, независимо от выбранного варианта

Если при активации канала багажник не откроется, то индикации

открытого багажника и отключенных датчиков на дисплее брелка

Если на момент закрытия багажника сигнализация будет

находится в режиме охраны, то зоны багажника, датчика удара и

дополнительного датчика будут взяты под охрану снова через 5

l

3 звуковых сигнала

Вид дополнительного оборудования, подключенного к каналу №1,

Управление дополнительным

каналом 1 (открывание багажника)

l

сигнала

l

открывается
замок багажника

не последует.

секунд. В подтверждение прозвучит 1 звуковой сигнал брелка.

уточняется при установке сигнализации

52

Инструкция по эксплуатации

l

3 звуковых

3 вспышки габаритов

Варианты работы дополнительного канала определяются

программируемой функцией 14, таблица №1. Возможны 4

Для отпирания остальных дверей повторно нажмите кнопку 2

Активатор двери водителя и активаторы остальных дверей

должны быть подключены в соответствии со схемой двухшагового

Вид дополнительного оборудования подключенного к каналу №2,

l

3 звуковых

3 вспышки габаритов

l

3 звуковых

3 вспышки габаритов

l

l

прозвучат 2 коротких сигнала

соответствующие выключенной

БРЕЛОК

Управление дополнительным

варианта работы дополнительного канала №2.

Нажмите на брелке кнопку 2

АВТОМОБИЛЬ

l

светодиодный индикатор

погаснет

l

прозвучат 2 сигнала

l

габариты вспыхнут 2 раза

l

будут открыты замки только

водительской двери

каналом 2

отобразятся иконки,

охране

брелка.

отпирания.

l

l

l

сигнала

сигнала

сигнала

уточняется при установке сигнализации

53

l

3 звуковых сигнала

3 вспышки габаритов

БРЕЛОК

Варианты работы дополнительного канала определяются

. Возможны 4 варианта работы дополнительного канала №3.

Вариант 2 или 3 - длительность сигнала от 1 до 60 сек

длительность сигнала 0,7 сек

подсветки” салона или автоматического поднятия стекол при

Управление дополнительным

каналом 3

программируемой функцией 15, таблица №1.
Активация канала производится одинаковым действиям

независимо от выбранного варианта.

Нажмите на брелке кнопку 3
два раза

(Первое нажатие кнопки 3 длительное, второе - короткое)

АВТОМОБИЛЬ

l

Вариант 1 -

Вариант 4 - режим защелка

Вид дополнительного оборудования, подключенного к каналу
№3, уточняется при установке сигнализации

Работа дополнительного канала 4

Варианты работы дополнительного канала определяются
программируемой функцией 12. Возможны 2 варианта работы
дополнительного канала №4. Активация канала производится
автоматически.

Вариант 1 или 2

54

Выходы канала используются например для включения “вежливой
включении режима охраны

Инструкция по эксплуатации

Для подачи сигнала вызова из автомобиля на брелок

сигнализации нажмите кнопку, расположенную на корпусе модуля

Вариант 1 или 2

Если программируемая функция 7 включена, то вспышки

габаритов будут предупреждать Вас о том, что двери открыты.

Индикация о разряде батарей

обновляется при любом нажатии кнопки

В сигнализации предусмотрена возможность контроля

исправности концевых выключателей дверей, капота и багажника

Вариант 1 или 2

В сигнализации предусмотрена возможность контроля

исправности концевых выключателей дверей, капота и багажника

в случае разряда

Вызов из автомобиля

приемопередатчика.
На дисплее брелка отобразится иконка CALL и включатся 20­секундные звуковые сигналы вызова. Для прерывания звуковых
сигналов вызова нажмите кнопку 3 брелка.

Световая индикация открытых дверей

Продолжительность световых сигналов предупреждения может
быть запрограммирована 10, 20 или 30сек.

Контроль заряда батареи брелка с ЖКИ

l

батарейки появится

иконка

Контроль исправности концевых

выключателей

при выключенном режиме охраны. Открывание дверей, капота и

при выключенном режиме охраны. Открывание дверей, капота и
багажника при включенном зажигании должно сопровождаться

багажника при включенном зажигании должно сопровождаться
вспышками светодиодного индикатора. Если при их открывании

вспышками светодиодного индикатора. Если при их открывании
светодиод не загорается, значит соответствующий концевой

светодиод не загорается, значит соответствующий концевой
выключатель неисправен.

выключатель неисправен.

55

Перед тем как запускать двигатель с брелка или

активизировать автоматические запуски двигателя в

обязательном порядке рекомендуется ознакомиться со

следующими особенностями работы функций запуска

1. Для успешной реализации функций дистанционного или

автоматического запусков двигателя на этапе установки

сигнализации должны быть запрограммированы следующие

- - ручная

коробка передач (РКПП) или автоматическая коробка передач

(АКПП). Для этого, на автомобилях с РКПП необходимо

разрезать черную петлю в жгуте проводов 18-контактного

разъема центрального блока. На автомобилях с АКПП петля в

- - бензиновый или дизельный. Для

войдите в режим программирования функции 2.10 и в

зависимости от типа двигателя установите требуемое время

задержки включения стартера после включения зажигания при

первой попытке запуска двигателя. Для дизельных двигателей

задержка включения стартера, необходимая для прогрева

свечей - 4, 6, 10 секунд. Для бензиновых двигателей задержка

- для автомобилей с кнопкой запуска - запрограммируйте

уществлен

в следующих случаях: включено зажигание, открыт капот,

выключен стояночный тормоз или нажат ножной тормоз, не

выполнена подготовка к запуску двигателя на автомобилях с

3. За один цикл запуска система может предпринять 4 попытки

пуска двигателя. Если после 4-ой попытки двигатель не

запустится, то на дисплее брелка с обратной связью (при

условии, что он находится в зоне приема) отобразится надпись ,

и брелок подаст 4 звуковых сигнала, индицируя окончание

Запуск двигателя

двигателя:

параметры:

тип коробки переключения передач автомобиля

жгуте 18-контактного разъема должна быть сохранена.

тип двигателя автомобиля

этого,

фиксирована - 4 секунды.
функцию 8 (табл.2) на вариант 3.

2. Дистанционный запуск двигателя не может быть ос

РКПП.

попыток запуска двигателя. Последуют 4 вспышки габаритов.

56

Инструкция по эксплуатации

. 4. Максимальное время первой попытки прокрутки стартера

может быть запрограммировано при установке сигнализации

0,8; 1,2; 1,8 сек или 3,6 сек для любого способа контроля работы

двигателя. Время каждой последующей попытки прокрутки

стартера в течение одного цикла запуска автоматически

увеличивается на 0,2 секунды.

5. Если двигатель будет запущен до истечения максимального

6. Если запущенный двигатель заглохнет до окончания

ованного времени прогрева, то будет предпринят

7. Функция автоматического запуска двигателя по температуре

может быть включена независимо от состояния функций

запуска двигателя по будильнику и по таймеру невозможно.

Попытка одновременного включения функций приведет к

включению той функции, которая была активизирована

времени прокрутки стартера, то стартер выключается досрочно.

запрограммир

новый цикл запуска двигателя.

автозапуска двигателя по будильнику или по таймеру.

8. Одновременное включение функций автоматического

последней.

57

l

если запрограммирован

режим турботаймера то

Перед тем как запускать двигатель на автомобилях с РКПП

останется в нейтральном положении. Соответственно, запуск

программируемой функции 12, таблица 2 может выполняться в

l

l

прозвучит мелодичный

БРЕЛОК

Включение “программной нейтрали”

Подготовка к запуску на автомобилях

с ручной КПП

необходимо выполнить процедуру “программной нейтрали”.
Программная нейтраль это определенный порядок действий
водителя, гарантирующий то, что в автомобиле,
подготовленном к запуску, ручка переключения передач

двигателя при включенной передаче будет невозможен.
Программная нейтраль в зависимости от состояния
двух вариантахавтоматическом или управляемом брелком.:

Автоматический вариант

1

АВТОМОБИЛЬ

l

светодиодный
индикатор начнёт
гореть постоянно

l

габариты
вспыхнут 1 раз

сигнал

на экране rотобразится

иконка 00

отобразятся иконки

r02, r03 r04

или

r01,

58

Инструкция по эксплуатации

Выйдите из машины и закройте все двери.

2

l

l

прозвучит короткий

иконки работающего

Двигатель продолжает работать

3

l

l

l

l
l

Нажмите на брелке кнопку 1

АВТОМОБИЛЬ

прозвучит 1 звуковой

сигнал

габариты вспыхнут 1

раз

будут закрыты замки

дверей (если замки
подключены к
сигнализации)
двигатель остановится
если запрограммирован
турботаймер, двигатель
отработает
установленное время

БРЕЛОК

l

прозвучит короткий

сигнал

l

на экране будут

отображены иконки,
символизирующие
режим включенной

охраны

сигнал

если

запрограммирован
турботаймер, на
экране
отображаются

двигателя и
включенного
режима охраны

Двигатель подготовлен к запуску

59

Включение “программной нейтрали”.

если запрограммирован

режим турботаймера то

закройте все двери.

l

l

прозвучит мелодичный

БРЕЛОК

1

Вариант управления брелком.

2

АВТОМОБИЛЬ

l

l

Нажмите на брелке кнопку 2

светодиодный

индикатор начнёт
гореть постоянно

габариты

вспыхнут 1 раз

Выньте ключ зажигания, выйдите из машины и

3

Двигатель продолжает работать

сигнал

на экране rотобразится
иконка 00

l

отобразятся иконки
r02, r03 r04

или

r01,

60

Инструкция по эксплуатации

прозвучит короткий

отображены иконки,

l

l

прозвучит короткий

иконки работающего

4

Нажмите на брелке кнопку 1

АВТОМОБИЛЬ

l

прозвучит 1 звуковой

сигнал

l

габариты вспыхнут 1

раз

l

будут закрыты замки

дверей (если замки
подключены к
сигнализации)

двигатель остановится

l

если запрограммирован

l

турботаймер, двигатель
отработает
установленное время

БРЕЛОК

l

сигнал

l

на экране будут

символизирующие
режим включенной

охраны

сигнал

если

запрограммирован
турботаймер, на
экране
отображаются

двигателя и
включенного
режима охраны

Двигатель подготовлен к запуску

61

Перед включением режима убедитесь, что капот закрыт. Для

“программной нейтрали”. Для автомобилей с автоматической

БРЕЛОК

За один цикл запуска система может предпринять 4 попытки

условии, что он находится в зоне приема) отобразится надпись

надпись r01 и прозвучат 2 серии по 4 звуковых сигнала брелка.

Дистанционный запуск двигателя с

помощью брелка

автомобиля с ручной коробкой выполнена процедура
коробкой рычаг управления в положении “”PARK

Нажмите на брелке кнопку 1

1

l

габариты вспыхнут 3

l

l

длительно, затем кнопку 3 коротко

АВТОМОБИЛЬ

l

прозвучит короткий

раза

будет отключена охрана

зоны зажигания, датчик
удара и доп. датчик

светодиодный

индикатор загоротся

постоянно

сигнал

l

на экране будет
отображены иконки
символизирующие
работающий
двигатель и режим
включенной охраны
время прогрева

l

отображается
иконками

или

r30 r99

r10, r20,

62

пуска двигателя. Если после 4-ой попытки двигатель не
запустится, то на дисплее брелка с обратной связью (при

, и брелок подаст 4 звуковых сигнала, индицируя окончание

SP

попыток запуска двигателя. Последуют 4 вспышки габаритов
За 1 минуту до окончания прогрева двигателя отображается

После окончания времени прогрева двигателя и его
автоматической остановки появятся 4 вспышки габаритов. На
дисплее брелка отобразится иконка r00, Прозвучат 4 звуковых
сигнала брелка.

Инструкция по эксплуатации

Нажмите на брелке кнопку 2 длительно,

АВТОМОБИЛЬ

БРЕЛОК

габариты вспыхнут 4

1

двигатель продолжает

Дистанционое продление

работы двигателя

Нажмите на брелке кнопку 1 длительно,
затем кнопку 3 коротко

АВТОМОБИЛЬ

l

работать

габариты вспыхнут 1

l

раз

l

прозвучит
мелодичный сигнал

l

каждое нажатие
кнопок увеличивает
время работы
двигателя на 5 мин

БРЕЛОК

Дистанционная остановка двигателя

1

затем кнопку 3 коротко

l

l

раза

прозвучит
мелодичный сигнал

l

на экране исчезнут
иконки,
символизирующие
работу двигателя

63

Автоматические запуски двигателя

Автоматический запуск двигателя по будильнику
(активизируется с брелка)

· Для включения функции автоматического запуска двигателя в установленное
время по будильнику брелка сначала проверьте правильность установки
текущего времени на брелке. Затем запрограммируйте будильник брелка на
требуемое время запуска двигателя и включите будильник (смотри стр.12).

Включенный режим будильника на дисплее брелка индицируется иконкой
После проверки текущего времени и установки будильника последовательным

нажатием кнопок 3 и 1 брелка установите курсор на иконку и включите
автозапуск по будильнику (смотри стр.13). Последует 1 вспышка габаритов.

Прозвучит мелодичный звуковой сигнал брелка и на его дисплее отобразится
иконка , индицирующая совместно с иконкой включенный режим

автозапуска по будильнику. На короткое время на дисплее брелка высветится
установленное время будущего запуска, которое затем изменится на текущее
время. Светодиодный индикатор будет мигать сериями из 2 вспышек.

· Для выключения функции автозапуска по будильнику повторно установите
курсор на иконку и нажмите кнопку 2 брелка. Последуют 2 вспышки

габаритов. Прозвучит мелодичный сигнал брелка, иконки , исчезнут..

Примечание 1). Наличие брелка в зоне действия приемо-передатчика на момент
выполнения автозапуска двигателя по будильнику не требуется.

2). Время запуска двигателя может отличаться от запрограммированного
времени будильника в пределах 1 минуты.

3). Функция автозапуска включается на один цикл запуска. Для нового пуска
двигателя необходимо каждый раз снова активизировать функцию с брелка.

Автоматический запуск двигателя по таймеру
(активизируется с брелка)

· Для включения функции автоматического запуска двигателя по таймеру
каждые 2, 3, 4, 24 часа (программируемая функция 2.3) последовательным

нажатием кнопок 3 и 1 брелка установите курсор на иконку и включите
автозапуск по таймеру (смотри стр 13). Последует 1 вспышка габаритов.

Прозвучит мелодичный сигнал брелка. На дисплее брелка отобразится иконка

, индицирующая включенный режим автозапуска по таймеру. Светодиодный

64

Инструкция по эксплуатации

индикатор будет мигать сериями из 2 вспышек. Одновременно с включением
функции произойдет запуск двигателя и его прогрев в течении
запрограммированного времени.

· Для выключения функции автозапуска по таймеру повторно установите курсор
на иконку и нажмите кнопку 2 брелка. Последуют 2 вспышки габаритов.

Прозвучит мелодичный сигнал брелка, иконка исчезнет..

Автоматический запуск двигателя по температуре
(активизируется с брелка)

Сигнализация позволяет автоматически запускать двигатель при регистрации
внешним температурным датчиком закрепленным на двигателе, температуры
ниже запрограммированной –5°С, –10°С, –18°С или –25°С (функция 2.4). Время
прогрева двигателя определяется запрограммированной функцией 2.2.
Сигнализация отслеживает показания датчика сразу с момента активизации
функции. Минимальный интервал между повторными автозапусками,
отсчитываемый с момента предыдущего запуска без учета времени прогрева
двигателя - 1час. После активизации функции температурного запуска
количество автозапусков двигателя по температуре не ограничивается.

· Для включения функции автоматического запуска двигателя по температуре
установите курсор на иконку и включите автозапуск по температуре (смотри

стр 13). Последует 1 вспышка габаритов, и прозвучит мелодичный сигнал брелка.
На дисплее брелка отобразится иконка , индицирующая включенный режим

автозапуска по температуре, и значение температуры, при которой двигатель
будет запущен, например, - . Светодиодный индикатор будет мигать сериями
из 3 вспышек.

· Для выключения функции автозапуска по температуре повторно установите
курсор на иконку и нажмите кнопку 2 брелка. Последуют 2 вспышки

габаритов. Прозвучит мелодичный сигнал брелка, иконка исчезнет..

65

Повторите пункт 2 для всех записываемых брелков. Интервал между

Запись кодов брелков

Всего в память можно записать 2 брелка

Нажмите сервисную кнопку “”раз

1

l

2

l

и включите зажигание

АВТОМОБИЛЬ

прозвучат 7 сигналов сирены

Нажмите на брелке одновременно кнопки
1 и 2 и удерживайте до подтверждения

АВТОМОБИЛЬ

1 сигнал сирены

Valet 7

l

БРЕЛОК

прозвучит 1

сигнал

записью каждого брелка не должен превышать 5 секунд. Успешная
запись каждого нового брелка подтверждается соответствующим
количеством сигналов сирены.
Выключите зажигание. В подтверждение выхода из режима записи
брелков последуют 5 вспышек габаритов.
Внимание! При записи новых брелков необходимо перезаписать и
старые, иначе они будут удалены из памяти сигнализации.

66

Инструкция по эксплуатации

Персональный код экстренного отключения режима охраны или

режима антиограбления может состоять из 1, 2 или 3-х цифр. Каждая

Персональный код экстренного

выключения сигнализации

цифра кода может принимать значение от 1 до 6 включительно.
Алгоритм программирования персонального кода следующий:

1. Войдите в режим программирования функций и выберите один из
вариантов персонального кода экстренного отключения
(программируемая функция 9). На дисплее брелка должна появиться
и зафиксироваться иконка PIN CODE.

2. Войдите в режим установки PIN-кода .Для этого, при выключенном
зажигании нажмите сервисную кнопку VALET 4 раза. Каждое нажатие
сопровождается загоранием светодиодного индикатора.

3. Включите зажигание. Последуют 4 звуковых сигнала сирены.

4. Нажмите сервисную кнопку VALET один раз. 1 сигнал сирены

подтвердит вход в режим установки первой цифры кода. В течение 5
секунд нажатием кнопок брелка введите первую цифру
персонального кода в соответствии с приведенной ниже таблицей.

Цифра

кода

1 Одно короткое нажатие кнопки 1 1
2 Одно короткое нажатие кнопки 2 2
3 Одно короткое нажатие кнопки 3 3
4 Два нажатия кнопки 1 (первое нажатие – длительное, второе – короткое) 4
5 Два нажатия кнопки 2 (первое нажатие – длительное, второе – короткое) 5
6 Два нажатия кнопки 3 (первое нажатие – длительное, второе – короткое) 6

Нажатие кнопок брелка

Выполните действия, описанные выше, для второй и третьей цифр
персонального кода, если Вы решите установить 2-х или 3-х значный
персональный код.

5. Выход из режима установки персонального кода происходит после
выключения зажигания или автоматически, если в течение 10 секунд
не будет предпринято каких-либо действий. Последуют 5 вспышек
габаритов.

Сигналы

сирены

67

Некоторые охранные и сервисные функции и параметры работы

сигнализации могут быть изменены с помощью сервисной кнопки и

брелка без необходимости доступа к центральному блоку. Перечень

Порядок программирования описан подробно в инструкции по

Мы не рекомендуем самостоятельно проводить программирование, а

Изменение параметров программирования или сброс на заводские

ать блокировку двигателя при штатном запуске,

а также неправильную работу штатного электрооборудования и

два

уровневых

два

уровневых

Программирование охранных и

функций приведен в таблицах.

сервисных функций

установке сигнализации 9.
обратиться к специалистам, проводившим установку сигнализации.
установки может вызв
самой сигнализации.

Программируемая

функция

№1 - длительность
импульсов управления
замками дверей

№2 - автоматическое
управление замками
дверей

№3 – обход салонного
света и задержка
активизации датчиков при
включении охраны

№4 - автоматическое
включение режима охраны
и
алгоритм обработки
сигналов дополнительного
датчика

StarLine Twage C

Одинарное

нажатие
кнопки 1

1 сигнал 2 сигнала 3 сигнала 4 сигнала

0,8 / 0,8 сек 3,6 / 3,6 сек

от педали

тормоза/

выкл.

зажигания

60 сек

с

запирание

м замков

2х уровневый

доп. датчик

Одинарное

нажатие
кнопки 2

от

зажигания

вкл/выкл

без

задержки

с

запирание

м замков

1-

доп. датчика

Одинарное

нажатие
кнопки 3

двойной
импульс

запирания

0,8 / 0,8 сек

только

закрытие от

зажигания

30 сек 5 сек

без

запирания

замков

2х уровневый

доп. датчик

Длительное

+ короткое

нажатие
кнопки 1

комфорт

30 / 0,8 сек

отключено

без

запирания

замков

1-

доп. датчика

№5 - автоматическое
перевключение режима
охраны

№6 - алгоритм и
длительность работы
выхода на сирену

68

с

запирание

м замков

на сирену

100 мс

без

запирания

замков

на сирену

50 мс

на клаксон

отключено

50 мс

Инструкция по эксплуатации

на клаксон

20 мс

Программируемая

60 сек

60 сек

60 сек

60 сек

60 сек

60 сек

функция

Одинарное

нажатие
кнопки 1

1 сигнал 2 сигнала 3 сигнала 4 сигнала

Одинарное

нажатие
кнопки 2

Одинарное

нажатие
кнопки 3

Длительное+

короткое

нажатие

кнопки 1

№7 – световая индикация
открытых дверей

№8 - алгоритм работы
выходов блокировки при
включении режима
антиограбления

№9 - алгоритм экстренного
выключения сигнализации

№10 - активизация
выходов на блокировку
двигателя

№11 – 2 х шаговое
выключение блокировок
двигателя

№12 - алгоритм
дополнительного канала
№4 (синий провод)

10 сек 20 сек 30 сек отключено

при

включении

тормоза

без

пин-кода

НЗ НР

отключено включено

1-60 сек при выключении

охраны и выкл.зажигания

при

включении

тревоги

1-значный

пин-код

режим антиограбления

выключен

2-значный

пин-код

НЗ

совместно с

реле DRR

1-60 сек при включении

охраны

3-значный

пин-код

НР совместно

с реле DRR

№13 - алгоритм
дополнительного канала
№1 (желто-черный провод)

№14 - алгоритм
дополнительного канала
№2 (желто-красный
провод)

№15 - алгоритм
дополнительного канала
№3 (желто-белый провод)

Серым цветом в таблице указаны заводские предустановки.

0,8 сек

откр.

багажника
0,8 сек 2-х

шаговое

отпирание

замков

0,8 сек

1-

(с откл.

датчика

удара)

1-

(с откл.

датчика

удара)

1-

(с откл.

датчика

удара)

1-

(без откл.

датчика

удара)

1-

(без откл.

датчика

удара)

1-

(без откл.

датчика

удара)

защелка

(вкл/выкл

брелком)

защелка

(вкл/выкл

брелком)

защелка

(вкл/выкл

брелком)

69

Мы не рекомендуем самостоятельно проводить программирование, а

Изменение параметров программирования или сброс на заводские

установки может вызвать блокировку двигателя при штатном запуске,

а также неправильную работу штатного электрооборудования и

Программирование параметров

запуска

обратиться к специалистам, проводившим установку сигнализации.

самой сигнализации.

Программируемая
функция

№1 - продолжительность
работы режима
турботаймера
№2 - продолжительность
работы двигателя после
запуска
№3 - интервалы
автоматического запуска
двигателя по таймеру
№4 - автоматический запуск
двигателя по температуре

№5 - режим запуска
двигателя

№6 - состояние габаритов
при работающем двигателе
№7 - запирание замков
дверей при остановке
двигателя при включенном
режиме охраны

№8 - алгоритм работы
выхода (синий провод 6­конт. разъема)

№9 – длительность
прокрутки стартера

№10 - тип двигателя бензин
№11 - контролирование

работы двигателя по:
№12 – активизация

поддержки зажигания при
работающем двигателе

Одинарное

нажатие

кнопки 1

1 сигнал 2 сигнала 3 сигнала 4 сигнала

1 мин 2 мин 3 мин 4 мин

10 мин 20 мин 30 мин

2 ч 3 ч 4 ч 24 ч

- 5ОС - 10ОС - 18ОС - 25ОС

с

включением

режима

охраны

вспышки

включено выключено выключено выключено

вариант 1

= ACC

0,8сек 1,4сек 2,0сек 3,6сек

по «шумам»

автоматичес

ки

Одинарное

нажатие
кнопки 2

без

включения

режима
охраны

горят

постоянно

вариант 2

= IGN 1

дизель

(вариант 1)

по

генератору

( + )

с брелка с брелка с брелка

Одинарное

нажатие
кнопки 3

без

включения

режима

охраны

выключены выключены

вариант 3

режим

кнопки

старт/стоп

дизель

(вариант 2)

по

генератору

( - )

Длительное +

короткое

нажатие
кнопки 1

без

ограничения

без

включения

режима

охраны

вариант 4

1 импульс

дизель

(вариант 3)

по тахометру

70

Инструкция по эксплуатации

Сводная таблица команд, выполняемых брелком

Условие

Команда

Нажать

Кнопка 1 Кнопка 2 Кнопка 3

Основные команды брелков

Кнопка 1

Кнопка 2

Кнопка 3

Включить охрану

(со звуковым

подтверждением)

Включить охрану

(без звукового

подтверждения)

Включить

бесшумную охрану

Включить охрану с

заведенным

двигателем

Выключить охрану

(со звуковым

подтверждением)

Выключить охрану

(без звукового

подтверждения)

Состояние

сигнализации,

температура в

салоне

Поиск автомобиля,

температура

двигателя

Включить панику

Зажигание Иконки Охрана

любые

коротко выкл

кроме

выкл

Valet

любые

последов. выкл

кроме

выкл

Valet

любые

последов. выкл

кроме

выкл

Valet

любые

коротко вкл

кроме

выкл

Valet

любые

коротко выкл

кроме

вкл

Valet

любые

последов. выкл

кроме

вкл

Valet

коротко не зависит любые не зависит

двойное не зависит любые не зависит

длительно до

не зависит любые не зависит

71

БРЕЛОК

Нажать

Условие

Команда

Основные команды брелков, продолжение

Зажигание Иконки Охрана

Закрыть замки

коротко вкл любые выкл

Открыть замки

Поочередное

отключение

датчика по уровням

Поочередное

отключение доп.

датчика по уровням

Открыть багажник

(канал 1)

Управление

(канал 2)

Управление

(канал 3)

Запуск двигателя,

продление работы

Остановка

двигателя

Включить

антиограбление

Блокировка кнопок

Разблокировка

кнопок

коротко вкл любые выкл

любые

двойное выкл

кроме

Valet

любые

двойное выкл

кроме

Valet

последов. не зависит любые не зависит

последов. не зависит любые не зависит

последов. не зависит любые не зависит

любые

последов. выкл

кроме

Valet

любые

последов. выкл

кроме

Valet

длительно до

вкл

любые

кроме

Valet

коротко не зависит любые не зависит

коротко не зависит любые не зависит

- нажать две кнопки одновременно
последовательно - первое нажатие длительное, второе короткое

двойное - два коротких нажатия одной и той же кнопки

вкл

вкл

не зависит

не зависит

выкл

72

Команды настройки брелка с ЖК дисплеем

Команда Нажать Индикация

Вход в режим

настройки

Смена режима

Увеличить или

включить

Уменьшить или

выключить

длительно до

+ +

коротко

коротко

коротко

Время (часы, минуты)

Будильник (часы, минуты)

Будильник (вкл/выкл)

Энергосбережение (вкл/выкл)

Вибро (вкл/выкл)

Инструкция по эксплуатации

Команды, выбираемые курсором брелка с ЖК дисплеем

Команда Нажать Индикация

Действие 1

Активировать

курсорный выбор

длительно до

+

Передвижение

курсора

Включить иконку

выбранную

курсором

Выключить иконку

выбранную

курсором

Включить или

выключить режим

автозапуска по

будильнику

Включить или

выключить режим

автозапуска по

таймеру

Включить или

выключить режим

автозапуска по

температуре

Включить или

выключить режим

сервиса

Установить или

отменить

турботаймер

Установить или

отменить

автоматическое

включение охраны

Установить или

отменить режим

иммобилизатора

или

или

или

или

или

или

или

коротко

коротко

коротко

Действие 2

коротко

коротко

коротко

коротко

коротко

коротко

коротко

73

Элементы питания брелков и их замена

В брелках используются различные элементы питания:

• в брелке с обратной связью используется 1 элемент питания “ААА” 1,5В

• в брелке без обратной связи используется 1 элемент питания CR2032, 3В

Время работы элементов питания брелков зависит: от частоты пользования
брелком, от частоты срабатывания пейджера, от выбранного режима
оповещения, от типа установленного элемента питания. Емкости элементов
питания, имеющихся в продаже, могут отличаться в несколько раз.

Среднее время работы элементов питания может составлять:

• для брелка с обратной связью от 6 до 9 месяцев

• для брелка без обратной связи от 9 до 12 месяцев

Для увеличения срока службы элемента питания брелка c обратной связью
предусмотрен специальный программируемый режим энергосбережения,
который включается автоматически через 2 минуты после выключения режима
охраны. В этом режиме потребление брелка уменьшается до минимума за
счет отключения электрической схемы приемника.

Включение режима энергосбережения сопровождается исчезновением иконки
антенны с индикатора брелка с обратной связью.

При разряде элемента питания на индикаторе брелка с обратной связью
отображается иконка , что говорит о необходимости ее замены.

Замена элемента питания в брелке с обратной связью выполняется в
следующем порядке:

1. Откройте крышку батарейного отсека брелка и выньте старый элемент питания.

2. Установите новый элемент питания, соблюдая его полярность. Правильное

положение элемента питания указано на корпусе брелка под крышкой.
Закройте крышку брелка.

3. После замены элемента питания откорректируйте показания текущего
времени.

Замена элемента питания в брелке без обратной связи выполняется в
следующем порядке:

1. Открутите винт на нижней крышке брелка и откройте крышку.

2. Выньте старый элемент питания и установите новый, соблюдая полярность.

Правильное положение элемента питания указано на корпусе брелка под
крышкой. Закройте крышку брелка и закрутите крепежный винт.

74

Инструкция по эксплуатации

Гарантийные обязательства

Гарантийное обслуживание данного вида оборудования осуществляется
предприятием, осуществляющим его продажу с учетом условий, указанных
ниже. Качество установки оборудования подтверждается соответствующими
гарантийными документами фирмы-установщика.

Условия гарантийного обслуживания

1. Гарантия действительна в течение срока, указанного в гарантийном талоне на
данный вид оборудования. Срок исчисляется со дня приобретения оборудования
при соблюдении потребителем условий эксплуатации, установки и хранения.

2. В течение гарантийного срока производится бесплатный ремонт оборудования
или замена его дефектных частей или компонентов. Гарантийный срок
продлевается на время нахождения оборудования в гарантийном ремонте.

3. Гарантийный ремонт оборудования (или в случае невозможности его - замена)
производится в течение срока, действующего на предприятии, продавшем это
оборудование, с обязательным изложением претензии к качеству изделия.

4. Безвозмездный гарантийный ремонт или замена оборудования производится
только в случае обнаружения производственного дефекта. Заключение о
характере дефекта производится в сертифицированном сервисном центре
предприятия-поставщика.

5. Для предъявления требования о замене дефектного оборудования
необходимыми условиями являются наличие полного комплекта поставки,
включая упаковочные принадлежности - коробка, пакеты, описание по
эксплуатации и установке, а также наличие заполненного гарантийного талона.

6. Гарантия недействительна в следующих случаях:

· при отсутствии или неправильном заполнении гарантийного талона (карты);

· при нарушении заводских пломб (если они предусмотрены конструкцией) или

при наличии следов вскрытия оборудования;

· при обнаружении следов механических повреждений или повреждений,

вызванных несоблюдением требований хранения или эксплуатации (следы
ударов, трещины, потертости или царапины корпусов и т.п.);

· при повреждении изделия, вызванном неквалифицированной установкой или

повреждении прямо или косвенно вызванном внешними причинами (пожаром,
стихийными бедствиями, водой, агрессивными жидкостями и пр.).

7. Гарантия не распространяется на элементы питания, используемые в брелках

дистанционного управления, приемниках пейджеров, а также на любые другие
расходные материалы, поставляемые с данным видом оборудования.

8. В случае возникновения дефектов или повреждений, не связанных с
производственными дефектами и по истечении гарантийного срока, диагностика
и ремонт оборудования производится в соответствии с действующими
расценками фирмы-поставщика.

75
