StarLine S96, S9

Инструкция по эксплуатации

Пожалуйста, прочитайте внимательно!

Перед началом эксплуатации охранного комплекса внимательно

прочитайте настоящую инструкцию, обратите особое внимание на

разделы, отмеченные знаком , и определите, подходит ли данный

охранный комплекс для Вашего автомобиля, для чего руководствуйтесь

требованиями изготовителя автомобиля и инструкцией по эксплуатации

автомобиля.

Если вы не смогли определить, подходит ли данный охранный комплекс

для установки на автомобиль, верните его продавцу в течение 14 дней с

момента покупки.

Охранный комплекс является сложным техническим устройством,

предполагающим подключение к цепям автомобиля, связанным с работой

двигателя.

Установка охранного комплекса должна быть произведена только

специально обученными квалифицированными специалистами.

Запрещается осуществлять монтаж, программирование, обслуживание,

ремонт и разборку-сборку охранного комплекса лицами, не являющимися

квалифицированными специалистами и не прошедшими обучение и

проверку знаний по технике безопасности.

При программировании параметров охранного

комплекса устанавливаемые параметры не должны противоречить

требованиям инструкции по эксплуатации автомобиля.

Пользователь несет полную ответственность за ущерб, причиненный

людям, животным и имуществу в результате использования охранного

комплекса не по его прямому назначению, или с нарушениями

требований безопасности, изложенных в настоящей инструкции.

Изготовитель не несет ответственности за убытки и несчастные случаи,

вызванные несоблюдением правил безопасности и требований,

изложенных в настоящей инструкции.

Во избежание возможных недоразумений сохраняйте документы,

прилагаемые к охранному комплексу при продаже. Проверьте заполнение

гарантийного талона, в том числе наличие даты продажи и печати

продавца. При отсутствии даты продажи (покупки) гарантийный срок

исчисляется с момента изготовления охранного комплекса.

Если у вашего охранного комплекса есть брелок или беспроводная метка:

• Не носите брелок или метку на одной связке с ключами от автомобиля.

• При передаче автомобиля на обслуживание или мойку всегда переводите

комплекс в сервисный режим. Не передавайте метки и брелоки третьим

лицам для предотвращения несанкционированного доступа к охранным

функциям.

• Не оставляйте брелоки или метки в местах, доступных для детей и

животных.

• Не допускайте попадание жидкостей в брелок.

• Если на дисплее брелока появилась иконка, предупреждающая о разряде

элемента питания брелока, заблаговременно примите меры по замене

элемента питания.

• Храните запасной элемент питания в автомобиле в заводской упаковке.

Полная электронная версия инструкции доступна на сайте help.starline.ru.

Обязательные меры безопасности при использовании функции запуска двигателя

Необходимо помнить, что автомобиль является источником повышенной

опасности. Раздел 12.8. правил дорожного движения гласит: «Водитель

может покидать свое место или оставлять транспортное средство, если

им приняты необходимые меры, исключающие самопроизвольное

движение транспортного средства или использование его в отсутствие

водителя».

Перед эксплуатацией охранного комплекса внимательно ознакомьтесь с

мерами безопасного использования функции дистанционного или

автоматического запуска двигателя, изложенными ниже:

1. всегда паркуйте автомобиль на открытой, хорошо проветриваемой

площадке;

2. всегда ставьте автомобиль на стояночный тормоз, который должен

находиться в исправном состоянии и исключать возможность движения

автомобиля;

3. оставляя автомобиль, обязательно устанавливайте рычаг управления

автоматической трансмиссии в положение «PARK», а рычаг переключения

ручной коробки передач – в нейтральное положение;

4. если в вашем автомобиле установлена ручная коробка передач, то перед

включением функции дистанционного или автоматического запуска

двигателя обязательно выполняйте процедуру подготовки к запуску

двигателя – «программная нейтраль»;

5. никогда не передавайте брелки управления автосигнализацией детям, а

также другим лицам без их предварительного ознакомления с

инструкцией по эксплуатации;

6. перед тем как включить функцию дистанционного или автоматического

запуска двигателя:

• убедитесь в исправном состоянии автомобиля,

• убедитесь в наличии достаточного количества топлива, масла,

охлаждающей жидкости и т. д.,

• установите параметры работы отопителя салона (кондиционера),

обогрева стекол и других аксессуаров на необходимые уровни,

• установите регулятор обдува салона на циркуляцию воздуха, что

позволит более эффективно прогреть или охладить воздух в автомобиле.

Меры безопасности при зарядке аккумулятора вашего автомобиля

Помните, что любой процесс заряда аккумулятора связан с подачей на

аккумулятор и соответственно в бортовую сеть автомобиля напряжения

больше номинального 12 В, которое может повредить электронное

оборудование автомобиля и дополнительно установленное оборудование

на ваш автомобиль.

Не используйте зарядные и пуско-зарядные устройства для заряда

аккумулятора непосредственно на автомобиле без отключения клемм

аккумулятора от бортовой сети в режимах:

• быстрой зарядки повышенным током (режимы «boost» или аналогичные);

• различных режимов СТАРТ, предназначенных для запуска двигателя;

• в режиме заряда 24 В аккумуляторов.

Не используйте пуско-зарядные устройства для запуска двигателя без

подключенного аккумулятора и с подключенными неисправными

аккумуляторами (короткие замыкания в банках, разрушение пластин и

т.п.)

Не используйте неисправные зарядные устройства, зарядные устройства

на 24 В и устройства, не предназначенные для зарядки аккумуляторов,

например, сварочные инверторы.

Все указанные выше устройства и режимы могут вызвать

неконтролируемую подачу повышенного напряжения более 25 В и до 60 В

в бортовую сеть автомобиля и привести к выходу из строя электронных

компонентов охранного комплекса и оборудования автомобиля.

Не рекомендуется использовать метод прикуривания для заряда

аккумулятора. Даже описанные «безопасные» способы прикуривания

безопасны только для автомобиля «донора». Подключение и отключение

полностью разряженного или неисправного аккумулятора на вашем

автомобиле при работающем двигателе может вывести из строя

электронные устройства вашего автомобиля и автосигнализацию из-за

короткого замыкания или бросков повышенного напряжения,

возникающих при подключении и отключении аккумулятора.

В случае использования указанных выше устройств и режимов,

ответственность за повреждение электронного оборудования лежит на

владельце автомобиля.

Соблюдайте технологию безопасной зарядки аккумулятора!

Перед зарядкой клеммы аккумулятора должны быть отключены от

бортовой сети автомобиля. После этого можно начать процесс зарядки

аккумулятора. После зарядки подключите аккумулятор к бортовой сети

автомобиля.

Такая необходимость объясняется тем, что без измерительных приборов

вы не можете определить исправность, состояние аккумулятора и

причину его разряда (наличие внутренних коротких замыканий или

обрывов). Любое подключение зарядного устройства к неисправному

аккумулятору вызывает риск повреждения электронного оборудования

автомобиля и охранного комплекса повышенным напряжением.

Общее описание

Охранно-телематические комплексы StarLine S96, StarLine S66, StarLine

S9 и StarLine S6 (далее — комплекс) предназначены для охраны

автотранспортного средства от угона. Авторизация владельца

происходит в результате беспроводного обмена между меткой (или

смартфоном) и основным блоком по протоколу Bluetooth Smart (BLE) с

использованием алгоритма, защищенного от перехвата данных в момент

регистрации устройств. Для авторизации можно использовать метку,

входящую в комплект поставки, или смартфон, поддерживающий

протокол BLE и зарегистрированный в системе с помощью мобильного

приложения StarLine.

Управление комплексом осуществляется при помощи SMS-команд,

голосового меню, метки, из мобильного приложения StarLine или из

личного кабинета на сайте www.starline-online.ru. Для входа в личный

кабинет используйте логин и пароль, указанные на пластиковой карте

владельца, входящей в комплект поставки.

Для комплекса StarLine S96 доступны функции автоматического и

дистанционного запуска.

Основные преимущества

• работа в режиме «Slave» (включение или выключение режима охраны

штатным брелоком автомобиля);

• идентификация водителя с помощью беспроводной метки или

смартфона по протоколу Bluetooth Smart;

• подключение беспроводного подкапотного блока StarLine R6 для

управления замками капота, сиреной, блокировкой двигателя, измерения

температуры двигателя и контроля концевого выключателя капота;

• дополнительная авторизация владельца посредством беспроводной

метки, смартфона или ввода секретного кода штатными кнопками;

• диалоговый код управления StarLine с индивидуальными ключами

шифрования 128 бит, гарантирующий надежную защиту от всех

известных кодграбберов;

• интегрированный 2CAN+2LIN для получения статусов и управления по

цифровой шине;

• дистанционный и автоматический запуск двигателя;

• поддержка временного отключения штатного иммобилайзера по

цифровым шинам CAN, LIN по технологии iKEY или бесключевого

модуля Fortin при аналоговом подключении;

• сервисная кнопка, совмещенная со светодиодным индикатором статуса

системы;

• универсальные переназначаемые входы/выходы;

• специальная программа StarLine Мастер, позволяющая произвести

индивидуальную настройку комплекса в зависимости от пожеланий

владельца и особенностей автомобиля.

Пластиковая карта

В комплект поставки входит пластиковая карта на которой указаны:

• Логин и пароль — предназначен для входа в личный кабинет на

сайте www.starline-online.ru.

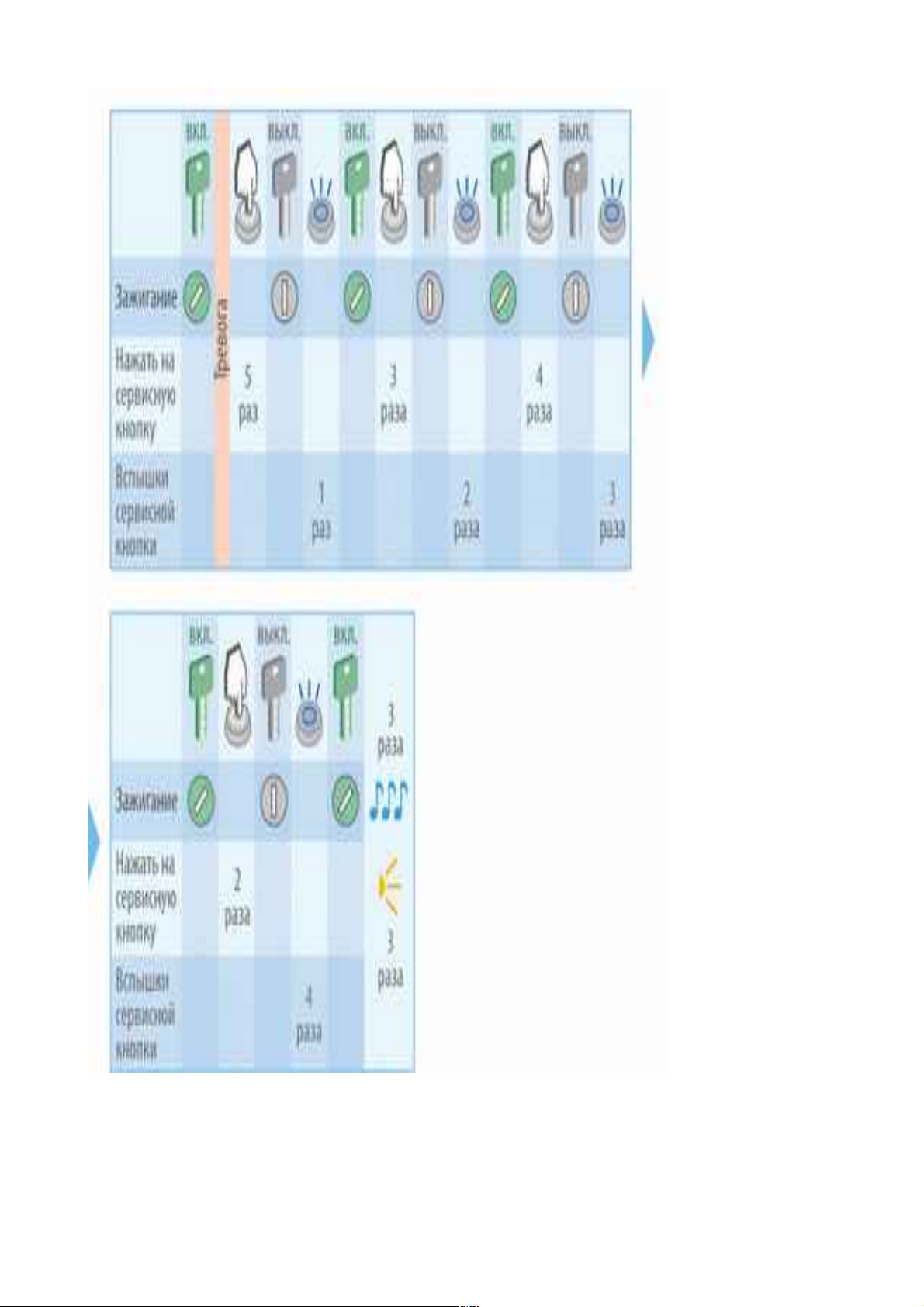

• Код экстренного выключения охраны — предназначен для экстренного

снятия с охраны.

• Сервисный код — предназначен для настройки и программирования

параметров комплекса с помощью приложения StarLine Мастер.

ВНИМАНИЕ! Не сообщайте никому код экстренного выключения охраны!

Помните, что зная код экстренного выключения охраны, злоумышленник

может отключить защитные функции.

Технические характеристики

Параметр Значение

Радиоканал ближнего
действия

Bluetooth Smart

Интерфейсы

• 1 универсальная кодовая шина StarLine Bus

• 1 USB

• 18 перенастраиваемых каналов, на которые можно

Параметр Значение

назначить:

• 17 выходов типа ОК –0,2А

• 2 выход 2А

• 3 положительных входа

• 3 отрицательных входа

• 1 универсальный вход

• разъем подключения датчика температуры

• разъем подключения сервисной кнопки

Напряжение питания 8-16 В

Ток потребления 15,2 мА

Диапазон рабочих
температур

от −40 до +85 °С

Габариты основного блока 106х63х17 мм

Вес 63 г

Световая и звуковая индикация

• Настройка световой и звуковой индикации

• Таблица индикации

• Индикация светодиода на сервисной кнопке

Настройка световой и звуковой индикации

В комплексе предусмотрено несколько вариантов индикации при

переходе в режимы «Снято с охраны», «В охране» и «Тревога»:

• скрытая — световая и звуковая индикация отключена;

• тихая — индикация световыми сигналами;

• звуковая — индикация звуковыми сигналами;

• полная — индикация световыми и звуковыми сигналами.

По умолчанию включено звуковое оповещение сиреной и аварийной

световой сигнализацией. Вариант индикации можно настроить в личном

кабинете на сайте www.starline-online.ru (Настройки → Основные

параметры → Управление световыми сигналами и сиреной).

Таблица индикации

Охранный комплекс сообщает о своем состоянии при помощи звуковых

(сирена) и световых (поворотники) сигналов

— короткий сигнал

— длинный сигнал

Событие

Световые

сигналы

Сирена

Постановка на охрану

Постановка в охрану с нарушением одной из зон

Постановка в охрану с отключением режима
«Свободные руки»

Постановка в охрану с отключением режима
«Свободные руки»
с нарушением одной из зон)

Снятие с охраны

Снятие с охраны (за цикл охраны была нарушена
одна из зон)

Снятие с охраны с отключением
режима «Свободные руки»

Тревога 30 сек 30 сек

Тревога предупредительного уровня

Паника 10 сек 10 сек

Вход в сервисный режим 2 сек —

Выход из сервисного режима

Открытие багажника

Дистанционный или автоматический запуск
двигателя

—

Событие

Световые

сигналы

Сирена

Дистанционная или автоматическая остановка
двигателя

—

Выключение режима "Антиограбление" —

Индикация светодиода на сервисной кнопке

Состояние комплекса Светодиод

Снято с охраны не горит

Снято с охраны с включенным зажиганием и нарушением одной из зон
(двери, капот, багажник)

1 раз в 5 сек

В охране 1 раз в сек

В охране с включенным режимом "Свободные руки" 2 раза в сек

Двигатель работает

горит
постоянно

Сервисный режим не горит

Включена функция "Запрет поездки" не горит

Включен режим "Антиограбление" 10 раз в сек

Управление комплексом с помощью метки

• Проверка наличия связи

• Управление комплексом

• Замена элемента питания метки

Дополнительные брелоки-метки BLE (далее — метка), входящие в

комплект поставки, изначально находятся в транспортном режиме, в

котором они отключены! Нажатие кнопки метки в этом режиме будет

индицироваться зеленой и красной вспышками встроенного светодиода.

Перед началом эксплуатации необходимо несколько раз нажать кнопку

метки до изменения цвета вспышек на зеленый.

Проверка наличия связи

Для проверки наличия связи метки с основным блоком, нажмите коротко

кнопку метки. При наличии связи светодиод загорится цветом,

соответствующим установленному режиму:

• зеленый — выключен режим «Антиограбление по метке»;

• красный — включен режим «Антиограбление по метке»;

• желтый — сервисный режим.

Управление комплексом

Продолжительность нажатий на кнопку метки:

• коротко — нажать и отпустить кнопку, после этого последует вспышка,

соответствующая текущему режиму работы;

• длительно — удерживать кнопку до появления вспышек светодиода.

Длительность нажатия может быть двух уровней:

• 1 уровень — удерживать кнопку до появления длительной вспышки

светодиода, соответствующей текущему режиму работы;

• 2 уровень — нажать и удерживать кнопку метки, после чего последуют

две короткие вспышки и одна длительная, и снова серия коротких

вспышек — отпустить кнопку.

Команда

Продолжительность

нажатия

Поставить/снять с охраны 1 коротко

Включить/отключить режим «Антиограбление по
метке»

длительно (1 уровень)

Включить/отключить сервисный режим длительно (2 уровень)

Замена элемента питания метки

Если элемент питания метки разряжен, то при включении зажигания

прозвучит 3 сигнала звукового извещателя и на номер владельца будет

отправлено SMS-сообщение.

Рекомендуем как можно скорее заменить элемент питания.

Для замены элемента питания аккуратно плоским металлическим или

пластиковым предметом (металлическая линейка, тонкий пластик)

откройте корпус метки и, соблюдая полярность (как изображено на

фотографии), установите элемент питания в отсек. Перед закрытием

корпуса метки, установите водозащитную прокладку между ее частями.

После установки элемента питания в метку комплекс готов к

эксплуатации.

Режимы работы

• Режим «В охране»

• Режим «Снят с охраны»

• Функция «Запирание центрального замка в поездке»

• Функция «Отпирание центрального замка в поездке»

• Функция «Отпирание багажника в режиме «Охрана»

• Функция «Блокировка системы бесключевого доступа»

• Режим «Тревога»

• Режим «Паника»

• Режим «Антиограбление»

• Режим «Slave»

• Режим «Свободные руки»

• Сервисный режим

• Функция «Запрет поездки»

• Функция «Запуск двигателя» (только для StarLine S96, StarLine S9)

• Функция «Предпусковой подогреватель двигателя»

• Функция «Турботаймер»

• Режим «Пляж»

• Функция «Управление видеорегистратором»

Режимы охраны обеспечивают защиту автомобиля от угона.

Дополнительные режимы предназначены для настройки параметров

комплекса (режим телематической настройки), добавления новых

устройств (режим регистрации устройств), отключения охранных

функций для передачи автомобиля на техническое обслуживание

(сервисный режим) и удобного управления комплексом (режим «Slave»,

режим «Свободные руки»).

Режим «В охране»

В режиме «В охране» осуществляется контроль следующих

зон: зажигание, двери, багажник, капот, датчик удара, датчик наклона,

датчика движения, дополнительный датчик. Если одна из зон

будет нарушена, то комплекс перейдет в режим «Тревога».

Постановка в охрану осуществляется только при выключенном

зажигании.

Если при включенном зажигании отправить команду постановки в охрану,

то произойдет только закрытие центрального замка.

Постановка в охрану осуществляется одним из способов:

• SMS-командой 11;

• командой 11 из голосового меню;

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru;

• постановкой штатной системы в охрану (режим «Slave»);

• при пропадании метки или касании сенсора ручки двери (опция)

в режиме «Свободные руки»;

• однократным нажатием на кнопку метки в режиме «Снято с охраны» или

«Тревога».

Успешную постановку в охрану комплекс подтвердит одним звуковым

сигналом и одной вспышкой световой аварийной сигнализации.

Если двери, капот, багажник плохо закрыты или один из концевых

выключателей дверей, капота, багажника неисправен (постоянно

замкнут), то комплекс предупредит об этом 4 звуковыми сигналами и 4

вспышками световых сигналов. Восстановите нарушенную охранную зону

и проконтролируйте наличие однократного подтверждающего сигнала

(звукового и светового) о переходе в режим охраны.

Режим «Снят с охраны»

Снятие с охраны осуществляется одним из способов:

• SMS-командой 10;

• командой 10 из голосового меню;

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru;

• снятием штатной системы с охраны (режим «Slave»);

• при обнаружении метки или касании сенсора ручки двери (опция)

(режим «Свободные руки»);

• однократным нажатием на кнопку метки в режиме «В охране».

Успешное снятие с охраны будет подтверждено 2 звуковыми сигналами и

2 световыми сигналами. Если во время охраны был активирован режим

«Тревога», то последуют 3 звуковых сигнала и 3 вспышки

световыми сигналами.

После снятия комплекса с охраны на экране брелока будут отображены

все события, произошедшие за время охраны.

После снятия с охраны, при отсутствии действий, через 30 секунд

комплекс автоматически перейдет в режим «В охране» и запрет

центральный замок.

Функция «Запирание центрального замка в поездке»

Данная функция предназначена для автоматического запирания

центрального замка во время поездки по одному из настраиваемых

условий:

• при включении зажигания;

• при начале движения и нажатии педали тормоза;

• при отпускании ручного тормоза;

• при переключении селектора с положения «Паркинг» для автомобилей с

АКПП;

• при превышении установленного порога скорости.

Включение, отключение и настройка работы функции «Запирание

центрального замка в поездке» доступно в личном кабинете на

сайте www.starline-online.ru (Настройки → Основные параметры →

Управление центральным замком).

Функция «Отпирание центрального замка в поездке»

Данная функция предназначена для автоматического отпирания

центрального замка во время поездки по одному из настраиваемых

условий:

• при выключении зажигания;

• при переключении селектора в положение «Паркинг» для автомобилей с

АКПП;

• при остановке двигателя;

• при выключении зажигания или переключении селектора в положение

«Паркинг» для автомобилей с АКПП;

• при поднятии ручного тормоза.

Включение, отключение и настройка работы функции «Отпирание

центрального замка в поездке» доступно в личном кабинете на

сайте www.starline-online.ru (Настройки → Основные параметры →

Управление центральным замком ) .

Функция «Отпирание багажника в режиме «Охрана»

Функция позволяет открыть багажник штатным брелоком автомобиля не

снимая комплекс с охраны при наличии метки и/или брелока комплекса в

зоне видимости.

Включение, отключение и настройка работы функции «Отпирание

багажника в режиме «Охрана» осуществляется специалистом по

установке при монтаже.

Функция «Блокировка системы бесключевого доступа»

Для использования этой функции должна быть включена авторизация с

помощью метки.

Функция «Блокировка системы бесключевого доступа» создает

дополнительный уровень защиты от угона, в случае кражи штатного

ключа автомобиля. В режиме «Охрана» комплекс блокирует работу

системы бесключевого доступа, когда метка пропадает из зоны

видимости.

По умолчанию функция «Блокировка системы бесключевого доступа»

отключена. Обратитесь к специалисту по установке для ее активации.

Режим «Тревога»

Режим «Тревога» активируется при нарушении любой из зон в режиме «В

охране». Комплекс включит звуковое оповещение сиреной и световую

аварийную сигнализацию на 30 секунд и оповестит об этом

владельца (телефонный звонок, брелок, SMS-сообщение, уведомление в

мобильном приложении). Если зона не будет восстановлена, то комплекс

повторит цикл тревожной сигнализации еще 1 раз.

При нарушении одной из предупредительных зон последуют 3 световых

сигнала и 3 длинных сигнала сиреной.

Отключение режима «Тревога» без снятия с охраны осуществляется

коротким нажатием на кнопку метки.

Вариант оповещения настраивается специалистом по установке при

монтаже:

• звуковое оповещение сиреной и световой аварийной сигнализацией;

• только световой аварийной световой сигнализацией;

• световая и звуковая индикация отсутствует.

По умолчанию включено звуковое оповещение сиреной и аварийной

световой сигнализацией.

Максимальное количество срабатываний зон ограничено 8 повторениями

на 1 цикл охраны.

Режим «Паника»

Режим «Паника» предназначен для обеспечения безопасности владельца

и автомобиля.

Этот режим активируется по команде владельца с помощью SMS-

команды 19. После получения команды комплекс включает звуковое

оповещение сиреной и аварийной световой сигнализацией на 10 секунд

для привлечения внимания окружающих.

Также этот режим можно использовать для поиска автомобиля на

парковке.

Режим «Антиограбление»

Режим «Антиограбление» предназначен для защиты водителя

от разбойного нападения во время движения. Комплекс переходит в этот

режим по команде владельца или по пропаданию метки.

Включение режима «Антиограбление» по команде владельца

Режим включается одним из способов:

• SMS-командой 31;

• командой 31 из голосового меню;

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru.

После получения команды комплекс включит предупреждающие сигналы

о предстоящей блокировке двигателя сиреной и световой аварийной

сигнализацией в течение 10 секунд. При снижении скорости менее 30

км/ч двигатель будет заблокирован.
