Благодарим Вас за выбор

охранного комплекса для мототранспорта

V63

и желаем успешных

и безопасных поездок!

Редакция №2

Февраль 2016 г.

StarLine V63

ПОЖАЛУЙСТА, ПРОЧТИТЕ

ВНИМАТЕЛЬНО!

Установка комплекса должна производиться квалифицированными
специалистами. Комплекс StarLine V63 является сложным техническим
устройством, предполагающим подключение к цепям мотоцикла,
связанным с работой двигателя.

Мы настоятельно рекомендуем НЕ носить брелок от комплекса на
одной связке с ключами от мотоцикла.

Если на дисплее брелка появилась иконка
о разрядке элемента питания брелка, заблаговременно примите
меры по замене элемента питания. Рекомендуем хранить запасной
элемент питания в мотоцикле, сохраняя его заводскую упаковку.

Внимательно прочтите данную инструкцию, обратите особое
внимание на разделы, отмеченные знаком

Внимание! В современной мототехнике используются АКБ

сравнительно небольшой емкости 4-12 А•ч. При длительной

стоянке мотоцикла небольшой ток потребления комплекса
StarLine V63 может привести к снижению заряда АКБ до
уровня, пр и котором пуск двигател я окажется нев озможным.
Расчеты показывают, что при токе потребления 5 мА время
автономной работы комплекса может составлять:

для АКБ 12 А•ч – 60 дней;
для АКБ 7 А•ч – 36 дней;
для АКБ 4.5 А•ч – 23 дня.

Однако эти расчеты справедливы для нового, полностью
заряженного аккумулятора при нормальной температ уре (20
В процессе реальной эксплуатации энергия, запасаемая в АКБ,
часто оказывается существенно меньше максимально возможной
(недозаряд, низкая температура, частичная выработка ресурса АКБ).

, предупреждающая

(ВНИМАНИЕ!).

°С

).

При длительной стоянке мотоцикла не забывайте периодически

контролировать напряжение АКБ с помощью основного брелка.
Если напряжение АКБ снизилось до уровня 11.5 В и ниже - примите
меры по подзарядке АКБ.

2

инструкция по установке и эксплуатации

Содержание

Введение ................................................................................................................................5

Комплект поставки ............................................................................................................6

Технические характеристики .......................................................................................7

Охранные и сервисные функции комплекса .........................................................8

Управление комплексом с помощью брелков

Брелки управления комплексом ..............................................................................11

Продолжительность нажатия кнопок брелков ..................................................12

Основные команды брелков ...................................................................................... 13

Жидкокристаллический дисплей брелка ............................................................ 16

Индикация режимов и функций .............................................................................. 16

Индикация состояния комплекса и мотоцикла ................................................ 16

Меню функций основного брелка ........................................................................... 18

Охранные и противоугонные функции комплекса

Включение охраны с сигналами подтверждения ............................................. 23

Включение охраны без звуковых сигналов подтверждения ....................... 24

Включение бесшумной охраны ............................................................................... 25

Автоматическое включение охраны ...................................................................... 26

Автоматический возврат в режим охраны .......................................................... 27

Самодиагностика при включении охраны .......................................................... 28

Выключение охраны с сигналами подтверждения .......................................... 29

Выключение охраны без звуковых сигналов подтверждения.................... 30

Выключение охраны без использования брелка ............................................. 31

Самодиагностика при выключении охраны .......................................................34

Сигналы тревоги.............................................................................................................. 35

Прерывание сигналов тревоги без вык лючения режима охраны ............ 36

Защищенность комплекса от отключения питания......................................... 37

Включение режима антиограбления брелком .................................................. 38

Выключение режима антиограбления .................................................................. 38

Режим «Паника» ............................................................................................................... 39

Режим иммобилайзера .................................................................................................40

Включение режима иммобилайзера ......................................................................40

Выключение блокировки двигателя в режиме иммобилайзера ............... 41

Выключение режима иммобилайзера ................................................................... 41

3

StarLine V63

Сервисные функции комплекса

Контроль состояния мотоцикла и напряжения АКБ ....................................... 42

Поиск мотоцикла на стоянке ..................................................................................... 42

Временное отключение датчика удара ................................................................. 43

Временное отключение датчика наклона ........................................................... 44

Контроль заряда элемента питания брелка с ЖКИ .......................................... 45

Режим сервисного обслуживания ........................................................................... 45

Блокировка кнопок брелка ........................................................................................ 46

Запись брелков в память комплекса ...................................................................... 47

Установка или изменение персонального кода

экстренного выключения охраны ......................................................................... 48

Настройка встроенного датчика удара ................................................................50

Настройка встроенного датчика наклона ........................................................... 51

Настройка уровня громкости подтверждающих сигналов сирены ......... 52

Режим SLAVE

Общие сведения ............................................................................................................. 53

Управление комплексом в режиме SL AVE ........................................................... 54

Включение режима SLAVE ........................................................................................... 58

Вход управления ............................................................................................................ 67

Ввод персонального кода, используемого для авторизации
владельца или экстренного выключения охраны

и отключения блокировки двигателя .................................................................... 68

Программирование режима работы входа багажника ................................. 71

Программирование режима работы

входа дополнительного датчика.............................................................................. 72

Установка и подключение комплекса

Общие требования к монтажу .................................................................................. 74

Размещение компонентов комплекса ................................................................... 75

Установка герконового датчика ...............................................................................75

Подключение 14-контактного разъема центрального блока .................... 76

Схема подключения StarLine V63 ....................................................................... 78

Мониторинг и SMS-оповещение ..............................................................................8 0

Настройка маяка StarLine M17 для работы

в составе комплекса StarLine V63 ............................................................................ 81

Схема подключения StarLine V63 и StarLine М17 ...............................................82

Элементы питания брелков и их замена

Замена элемента питания брелка с ЖКИ .............................................................. 84

Замена элемента питания брелка без ЖКИ ......................................................... 85

4

инструкция по установке и эксплуатации

Введение

StarLine V63 — инновационный охранный комплекс с диалоговым
кодом для защиты мотоциклов и другой мототехники
(квадроциклов, мопедов и т.п.).

Защитные свойства комплекса реализованы по инновационным
технологиям.

Диалоговая защита

Диалоговый код управления StarLine V63
с индивидуальными ключами шифрования 128 бит
исключает интеллектуальный электронный взлом

Защита от помех

StarLine V63 уверенно работает в условиях
экстремальных городских радиопомех, благодаря
уникальному 128-канальному узкополосному
трансиверу

Датчик удара и наклона
Интегральный 3-осевой датчик удара и наклона с
дистанционной настройкой. Регистрирует наклон
и эвакуацию мотоцикла

Низкое энергопотребление

Рекордная энергоэкономичность StarLine V63
благодаря использованию запатентованных
прогрессивных технологий и программных
решений

Ударопрочный брелок
StarLine V63 имеет инновационную конструкцию,
эргономичный дизайн и внутреннюю защищенную
антенну

5

StarLine V63

Комплект поставки

– инструкция по установке и эксплуатации с гарантийным
талоном;

– памятка пользователя;

– центральный процессорный блок со встроенным датчиком
удара и наклона;

– брелок дистанционного управления с обратной связью
и жидкокристаллическим (ЖК) дисплеем;

– элемент питания брелка с ЖК-дисплеем;

– брелок дистанционного управления без ЖК-дисплея;

– сирена;

– основной кабель с 14 - контактным разъемом;

– герконовый датчик, 4 самореза, магнит;

– комплект стяжек.

6

инструкция по установке и эксплуатации

Технические характеристики

• Несущая частота радиосигнала управления ...... от 433,05 до 434,79 МГц

• Количество радиоканалов управления .............................................. 128

• Максимальный радиус действия основного брелка

- при передаче команд управления ................................................ 6 00 м*

- при приеме сигналов оповещения ............................................. 12 0 0 м*

• Максимальный радиус действия дополнительного брелка .......15 м*

• Тип датчика удара/наклона ....... интегральный трехосевой акселерометр

• Рабочая температура ..........................................................от -50 до +85 °С

• Напряжение питания постоянного тока...................................... 9 - 18 В

• Ток, потребляемый комплексом в режиме охраны. ....... не более 5 мА

Максимально допустимый ток на выходах:

• подключения сирены .............................................................................................. 2 А

• подключения световых сигналов ................................................................2х 5 А

• встроенной блокировки ......................................................................................15 А

• Питание брелка с ЖК дисплеем ....1,5 В (1 элемент питания типа «ААА»)

• Питание дополнительного брелка
«CR2450»)

* Дальность действия брелков может уменьшаться в зависимости от
места установки приемопередатчика, местонахождения мотоцикла
и владельца, радиочастотных помех, погодных условий, напряжения
аккумулятора мотоцикла и напряжения элемента питания брелка.

.................

3 В (1 элемент питания типа

StarLine V63 разрешен к использованию на территории РФ и соответствует всем
требованиям н ормативных документов РФ. Сро к службы StarLine V63 состав ляет
5 лет при условии, что изделие устанав ливается и эксплуатируется в
соответствии с инструкциями по установке и эксплуатации.

7

StarLine V63

Охранные и сервисные функции
комплекса

Охраняемые зоны и способы их контроля

• мотоцикл – от перемещения (датчик наклона);

• мотоцикл – от толчков и ударов (двухуровневый датчик удара);

• багажный отсек – от открывания (контактный датчик);

• зажигание – от включения (вход контроля включения зажигания);

• двигатель – от запуска (встроенное реле блокировки);

• дополнительная зона охраны (дополнительный датчик);

• дополнительная блокировка (выход на внешнюю блокировку).

Защищенность комплекса

• диалоговый код управления с индивидуальными ключами
шифрования исключает интеллектуальный электронный взлом;

• запатентованный 128–канальный узкополосный трансивер;
обеспечивает надежную работу в условиях городских помех;

• запоминание исходного состояния при отключении питания и
возврат в то же состояние при восстановлении питания;

• ограничение количества циклов сигналов тревоги от датчиков;

• прерывание сигналов тревоги без выключения режима охраны.

Защитные и противоугонные функции комплекса

• 6 независимых зон охраны;

• звуковые и световые сигналы тревоги при срабатывании
охранных датчиков;

• передача сигналов оповещения о тревоге на брелок c обратной
связью;

• автоматический возврат в режим охраны при случайном
выключении;

• дистанционное включение тревоги — режим «Паника»;

• дистанционное включение режима антиограбления;

• программируемый режим иммобилайзера;

8

инструкция по установке и эксплуатации

• НР / НЗ тип контактов встроенного реле блокировки двигателя;

• НР / НЗ тип входа багажника (программируется);

• подача сигналов оповещения о тревоге на основной брелок
(брелок с ЖК–дисплеем);

• режим бесшумной охраны

• бесшумное включение / выключение режима охраны;

• автоматическое включение режима охраны;

• режим иммобилайзера;

• режим антиограбления;

• программируемый персональный код экстренного отключения;

• оповещение владельца SMS-сообщением при срабатывании
тревоги (опция);

• отслеживание направления перемещения мотоцикла при

попытке увезти его на эвакуаторе и мониторинг собственных
поездок на мотоцикле (опция).

Самодиагностика и индикация режимов работы

• информативный брелок с жидкокристаллическим дисплеем;

• светодиодная подсветка дисплея брелка;

• автоматический контроль и отключение неисправных охранных
датчиков и сообщением об отключении на дисплее брелка;

• индикация состояния комплекса светодиодом и на дисплее
брелка;

• инд икация состояния и причи н срабатывания трево ги комплекса
по 6 зонам охраны;

• индикация неисправной зоны при включении режима охраны;

• светодиодная индикация исправности концевых выключателей.

Сервисные функции комплекса

• автоматическое (пассивное) включение режима охраны;

• автоматический возврат в режим охраны при случайном
выключении;

• бесшумное включение / выключение режима охраны;

• режим отключения звуковых сигналов в режиме тревоги;

9

StarLine V63

• возможность многократного дистанционного отключения /
включения датчика наклона в течение одного цикла охраны;

• возможность многократного дистанционного отключения /

включения датчика удара по уровням, в течение одного цик ла

охраны;

• поиск мотоцикла на парковке;

• возможность экстренного отключения режима охраны без
брелка с помощью персонального пин-кода;

• дистанционное включение / выключение сервисного режима;

• режим дистанционной настройки встроенного датчика наклона;

• режим дистанционной настройки встроенного датчика удара;

• режим дистанционной настройки уровня громкости
подтверждающих сигналов сирены;

• режим дистанционного программирования брелков
управления;

• контроль количества брелков, находящихся в памяти комплекса;

• виброрежим работы брелка с обратной связью;

• контроль разряда батареи брелка с обратной связью;

• светодиодная подсветка дисплея брелка с обратной связью;

• сервисный режим;

• защита от случайного нажатия кнопок брелков;

• индикация напряжения АКБ мотоцикла;

• программирование новых и удаление из памяти утерянных
брелков;

• дистанционное программирование режимов и функций
комплекса;

• индикация текущего времени и будильника.

10

инструкция по установке и эксплуатации

Управление комплексом
с помощью брелков

Брелки управления комплексом

Комплекс комплектуется двумя брелками управления:

основной брелок дополнительный

4–кнопочный брелок

с обратной связью и

жидкокристаллическим

(ЖК) дисплеем

Основной и дополнительный брелки равноценны по
криптос тойкости. Дл я передачи команд упр авления в обоих б релках
используется диалоговый алгоритм шифрования, исключающий
интеллектуальный электронный взлом.

Информация о состоянии охранного комплекса передается на
основной брелок при:

– срабатывании датчиков и возникновении тревоги;
– выполнении команд, переданных с других брелков;
– изменении режимов работы и функций комплекса;

при этом на дисп лее отображаетс я текущее сос тояние, включаю тся
звуковые, вибросигналы и подсветка дисплея.

брелок

3–кнопочный брелок

без дисплея

11

StarLine V63

Кроме этого, на ЖК-дисплей брелка выводится информация
о текущем времени, включенном будильнике, напряжении АКБ.

Для того, чтобы максимально использовать возможности,
предоставляемые охранным комплексом, мы рекомендуем
использовать основной брелок управления.
Дополнительный брелок мы рекомендуем использовать только
при отсутствии возможности работы с основным. Функции
оповещения в дополнительном брелке не реализованы, он
предназначен только для передачи основных команд управления.

Продолжительность
нажатия кнопок брелков

В этой инструкции используются следующие
определения продолжительности и последовательности
нажатия кнопок брелков:

•  Кратковременное нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 сек унды.

•  Длительное нажатие — нажатие и удержание кнопки

(или двух кнопок) до появления мелодичного звукового
сигнала.

•  Двойное нажатие — два нажатия одной кнопки

в течение 1 секунды.

•  Последовательное нажатие — два нажатия одной или

разных кнопок. Первое нажатие должно быть длительным

(до появления звукового сигнала), второе нажатие

– кратковременным (после отпускания первой кнопки).

12

инструкция по установке и эксплуатации

Основные команды брелков

Управление функциями охраны

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Включить охрану
(со звуковыми
сигналами
подтверждения)

Выключить охрану
(со звуковыми
сигналами
подтверждения)

Включить охрану
(без звукового
подтверждения)

Выключить охрану
(без звукового
подтверждения)

Включить
бесшумную
охрану

Выключить
бесшумную
охрану

Номер
кнопки на
основном

брелое

1 коротко 1 коротко выкл.

2 коротко 2 коротко выкл.

1 + 1

последоват.

2 + 2

последоват.

1 + 2

последоват.

1 коротко выкл.

Номер
кнопки на
дополнит.

брелок

1 двойное выкл.

2 двойное выкл. любые вкл.

Зажигание Иконки Охрана

выкл.

любые,
кроме

любые,
кроме

любые,
кроме

любые,
кроме

выкл.

вкл.

выкл.

выкл.

вкл.

13

StarLine V63

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Прервать
сигналы
тревоги

Включить режим
“ПАНИК А”

Отключение
(включение)
функции
“Автоматическое
включение
режима охраны”

Отключение
(включение)
режима
иммобилайзера

Отключение
(включение)
датчика удара
по уровням

Отключение
(включение)
датчика
наклона

Номер
кнопки на
основном

брелое

2 коротко

3 коротко

1 + 3

длительно

до

1 + 3

последоват.

1 + 4

последоват.

1 двойное

2 двойное

Номер
кнопки на
дополнит.

брелок

2 + 1

последоват.

2 + 2

последоват.

Зажигание Иконки Охрана

не зависит любые вкл.

любые,

выкл.

не зависит

не зависит

выкл.

выкл.

кроме не

зависит

любые,

кроме

зависит

любые,

кроме

зависит

любые,

кроме

любые,

кроме

не

не

вкл..

вкл.

14

инструкция по установке и эксплуатации

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Включение режима
антиограбления

Запрос состояния
комп лекса,
напряжения АКБ

Поиск мотоцикла

Включение
(выключение)
сервисного
режима

Уста новка
уровня громкости
подтверждающих
сигналов сирены

Установка уровня
чувствительности
датчика удара

Установка уровня
чувствительности
датчика наклона

Номер
кнопки на
основном

брелое

1 + 3

длительно

до

3 коротко не зависит любые

4 + 4

последоват.

2 + 1

последоват.

4 + 1

последоват.

3 + 3

последоват.

4 + 4

последоват.

Номер
кнопки на
дополнит.

брелок

1 + 2

длительно

до

3 коротко выкл. любые

Зажигание Иконки Охрана

любые,

вкл.

не зависит любые выкл.

выкл. любые выкл.

выкл. любые выкл.

выкл. любые выкл.

кроме

выкл.

не

зависит

не

зависит

15

StarLine V63

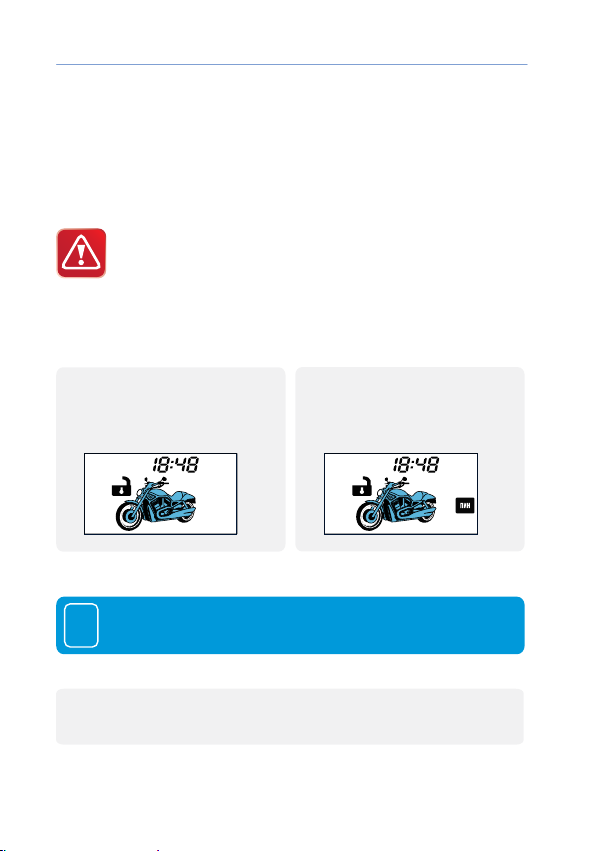

Жидкокристаллический
дисплей брелка

Индикация режимов и функций

Включен сервисный режим.

Автоматическое включение режима охраны.

Запрограммирован персональный код.

Режим иммобилайзера (вкл/выкл).

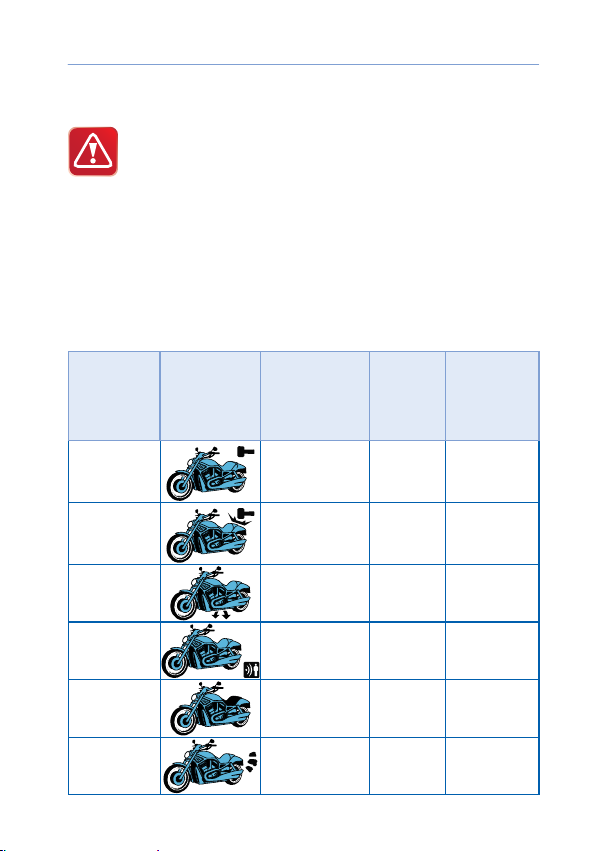

Индикация состояния
комплекса и мотоцикла

Выключен режим охраны.

Включен режим охраны.

Включен режим охраны со звуковыми сигналами тревоги.

Включен режим бесшумной охраны.

Сработал микроволновый датчик.

Обход датчика наклона.

16

инструкция по установке и эксплуатации

Обход 1-го или 2-го уровня датчика удара.

Включена блокировка кнопок брелка.

Открыт багажник .

Включено зажигание.

Требуется замена элемента питания брелка.

Включен будильник.

Включен таймер обратного отсчета.

Передача команд управления.

Сработал 1-й уровень датчика удара.

Сработал 2-й уровень датчика удара.

Сработал датчик наклона.

17

StarLine V63

Меню функций основного брелка

Меню функций основного брелка позволяет
сделать следующие настройки:

• установить текущее время;

• установить время будильника;

• включить или выключить будильник;

• установить таймер обратного отсчета времени;

• включить или выключить таймер;

• выбрать громкость сигнала тревоги или виброрежим.

Для входа в меню функций брелка нажмите
и удерживайте кнопку 4 до появления 1-го
мелодичного, затем 2-х коротких сигналов:

брелок

• мигают цифры часов текущего
времени;

• в течение 8 секунд приступите к
установке часов:
кнопка 2 — увеличивает показания;
кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4
для перехода к установке

1

минут текущего времени:

18

брелок

мигают цифры минут текущего времени:

кнопка 2 — увеличивает показания;

кнопка 3 — уменьшает показания.

инструкция по установке и эксплуатации

Коротко нажмите кнопку 4
для перехода к установке

2

часов будильника:

брелок

мигают цифры часов будильника:

кнопка 2 — увеличивает показания;

кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4
для перехода к установке

3

минут будильника:

брелок

мигают цифры минут будильника:

кнопка 2 — увеличивает показания;

кнопка 3 — уменьшает показания.

Коротко нажмите кнопку 4
для перехода к

4

включению/выключению будильника:

брелок

мигает иконка будильника:

кнопка 2 — включение будильника (ON);

кнопка 3 — выключение будильника (OFF).

19

StarLine V63

Коротко нажмите кнопку 4
для перехода к установке

5

часов таймера:

брелок

Коротко нажмите кнопку 4
для перехода к установке

6

минут таймера:

брелок

Коротко нажмите кнопку 4
для перехода к

7

включению/выключению таймера:

брелок

мигают цифры часов таймера:

кнопка 2 — увеличивает показания;

кнопка 3 — уменьшает показания.

мигают цифры минут таймера:

кнопка 2 — увеличивает показания;

кнопка 3 — уменьшает показания.

мигает иконка таймера:

кнопка 2 — включение таймера (ON);

кнопка 3 — выключение таймера (OFF).

20

инструкция по установке и эксплуатации

Коротко нажмите кнопку 4 для
перехода к выбору громкости

8

звуковых сигналов или включению
бесшумного режима:

брелок

кнопка 2 — выбор громкости
сигналов брелка:

— громкие сигналы;
— тихие сигналы.

кнопка 3 — включение
бесшумного режима:

— звуковые сигналы брелка

отключены, работает только вибросигнал.

Коротко нажмите кнопку 4 для
перехода к выбору типа звукового

9

сигнала брелка:

брелок

иконка “1“ или “2” мигает;

кнопка 3:

кнопка 2:

— звуковой сигнал «СИРЕНА».

— звуковой сигнал «ТРЕЛЬ».

21

StarLine V63

Коротко нажмите кнопку 4 для
перехода к включению/выключению

10

режима метки:

брелок

Нажатие кнопки 2:
(режим метки выключен)

Нажатие кнопки 3:
(режим метки включен)

Перевод брелка в режим метки необходим, если

мотосигнализация работает в режиме SLAVE.

Подробнее см. на стр. 53.

Если в течение 8 секунд отсутствуют нажатия на кнопки,

произойдет автоматический выход из режима
программирования функций брелка.

22

инструкция по установке и эксплуатации

Охранные и противоугонные
функции комплекса

Включение охраны
с сигналами подтверждения

Перед включением охраны убедитесь, что:

• зажигание выключено;

• багажник закрыт.

Нажмите на брелке кнопку 1:

мотоцикл

• последует 1 сигнал сирены;

• последует 1 световой

сигнал;

• светодиодный индикатор
начнёт мигать.

Если багажник плохо закрыт или неисправен (постоянно
замкнут) кнопочный выключатель багажника, то
комплекс предупредит об этом 4 сигналами сирены и 4
световыми сигналами

(см. «Самодиагностика при включении охраны», стр. 28).

брелок

• 1 звуковой сигнал;

• появится индикация
включенного режима
охраны.

23

StarLine V63

Включение охраны
без звуковых сигналов
подтверждения

Перед включением охраны убедитесь, что:

• зажигание выключено;

• багажник закрыт.

Нажмите кнопку 1 брелка длительно
до появления звукового сигнала, затем
коротко:

мотоцикл

• последует 1 световой
сигнал;

• светодиодный индикатор
начнёт мигать.

Если багажник плохо закрыт или неисправен (постоянно
замкнут) кнопочный выключатель багажника,
комплекс предупредит об этом 4 световыми сигналами

(см. «Самодиагностика при включении охраны», стр. 28).

24

брелок

• последует 1 звуковой сигнал;

• появится индикация
включенного режима
охраны.

то

инструкция по установке и эксплуатации

Включение бесшумной охраны

В режиме бесшумной охраны при срабатывани и любого из
охранных датчиков сигналы сирены мотоцикла отсу тствуют.

Состояние «тревога» сопровождается только световыми

сигналами.

Нажмите кнопку 1 брелка длительно
до появления звукового сигнала, затем
кнопку 2 коротко:

мотоцикл

• последует 1 световой
сигнал;

• светодиодный индикатор
начнёт мигать.

Если багажник плохо закрыт или неисправен (постоянно
замкнут) кнопочный выключатель багажника, то
комплекс предупредит об этом 4 световыми сигналами

(см. «Самодиагностика при включении охраны», стр. 28).

брелок

• последует 1 звуковой
сигнал;

• появится индикация
включенного режима
бесшумной охраны.

25

StarLine V63

Автоматическое включение охраны

Для автоматического включения охраны данная функция
должна быть активирована, и на брелке должна быть
активна соответствующая иконка.

Нажмите кнопку 1 брелка длительно
до появления звукового сигнала, затем
кнопку 3 коротко:

мотоцикл

• последует 1
световой сигнал.

Через 30 секунд после выключения зажигания
автоматически включится режим охраны.

• последует 1 сигнал

сирены;

• последует 1 световой
сигнал.

Если включено зажигание, то автоматического включения
охраны не произойдет. Если открыт багажник, то
после включения охраны последуют 4 сигнала сирены

и 4 световых сигнала.

26

брелок

• 1 звуковой
сигнал;

• появится
индикация
режима
автоматического
включения охраны.

брелокмотоцикл

• 1 звуковой сигнал;

• появится индикация
включенного режима охраны.

инструкция по установке и эксплуатации

Автоматический возврат
в режим охраны

Если в течение 30 се кунд после вык лючения режима охран ы
зажигание не было включено, то комплекс автоматически
включит режим охраны.

Внимание! Повторное включение режима охраны подтвердят
1 сигнал сирены и 1 световой сигнал. Последует 1 сигнал

брелка. Двигатель будет заблокирован. Светодиодный
индикатор начнет мигать, показывая, что мотоцикл охраняется.
Если неисправен (постоянно замкнут) концевой выключатель
багажника, то после повторного включения охраны последуют
4 сигнала сирены и 4 световых сигнала мотоцикла. Прозвучит
1 сигнал брелка.

Для отключения автоматического возврата в режим охраны
необходимо после выключения режима охраны повторно
коротко нажать кнопку 2 брелка.

27

StarLine V63

Самодиагностика
при включении охраны

При включении охраны комплекс автоматически проверяет все

зоны, которые должны быть взяты на охрану.

мотоцикл

• багажник плохо закрыт;

• неисправен (постоянно замкнут) концевой выключатель
багажника.

Включите режим охраны
нажатием кнопки 1 брелка:

брелокмотоцикл

• 4 сигнала сирены;

• 4 световых сигнала;

• соответствующая зона
временно исключится
из контура охраны.

Закройте багажник.

• 1 звуковой сигнал;

• индикация
не взятой
на охрану
зоны.

мотоцикл

• соответствующая
зона будет взята
на охрану.

В случае самопроизвольного устранения неисправности
при включенном режиме охраны комплекс сразу
автоматически возьмет эту зону на охрану.

28

брелок

• 1 звуковой сигнал;

• появится
индикация
взятой
на охрану
зоны.

инструкция по установке и эксплуатации

Выключение охраны
с сигналами подтверждения

Выключите режим охраны
нажатием кнопки 2 брелка:

мотоцикл

• последуют 2 сигнала
сирены;

• последуют 2 световых
сигнала.

Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика

при выключении охраны», стр. 34).

брелок

• 2 звуковых
сигнала;

• индикация
выключенного режима охраны.

29

StarLine V63

Выключение охраны без звуковых
сигналов подтверждения

Нажмите кнопку 2 брелка длительно
до появления звукового сигнала, затем
коротко:

мотоцикл

• последуют 2 световых
сигнала.

Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика

при выключении охраны», стр. 34).

брелок

• последуют 2 звуковых сигнала;

• появится индикация
выключенного режима охраны.

30

инструкция по установке и эксплуатации

Выключение охраны
без использования брелка

Алгоритм выключения режима охраны без брелка
зависит от выбранного способа выключения: с помощью
персонального кода или без него. Выбранный способ
индицируется на жидкокристаллическом дисплее брелка.

брелок

брелок

• Выбран способ выключения
без персонального кода.

Если выбран способ выключения без персонального кода:

Включите и выключите зажигание.

1

мотоцикл

• начнутся сигналы тревоги.

Через 2 секунды после шага 1 в течение 3-х секунд

2

включите и выключите зажигание 3 раза.

мотоцикл

• светодиодный индикатор вк лючится на 3 секунды.

• Выбран способ выключения
с персональным кодом.

31

StarLine V63

В течение 3-х секунд с момента выключения
светодиодного индикатора повторно 3 раза включите и

3

выключите зажигание.

мотоцикл

• прозвучат 2 сигнала сирены;

• световые сигналы вспыхнут 2 раза;

• режим охраны выключится.

Если при выключении охраны последуют 3 сигнала
сирены и 3 световых сигнала, это означает, что в
режиме охраны происходило срабатывание датчиков
(см. «Самодиагностика при выключении охраны», стр. 34).

Если выбран способ выключения с помощью персонального
кода:

Включите и выключите зажигание.

1

мотоцикл

• начнутся сигналы тревоги.

Через 2 секунды после шага 1 в течение 3-х секунд

2

включите и выключите зажигание 3 раза.

мотоцикл

• светодиодный индикатор вк лючится на 3 секунды.

32

инструкция по установке и эксплуатации

В течение 3 секунд с момента выключения
светодиодного индикатора переключите зажигание

3

ВКЛ - ВЫКЛ - ВКЛ - ВЫКЛ - ВКЛ - ВЫКЛ - ВКЛ.

мотоцикл

• последуют 4 сигнала сирены.

Выключите зажигание.

4

мотоцикл

• светодиодный индикатор начнет мигать, отсчитывая
цифры персонального кода: 1 вспышка - цифра “1”, 2
вспышки - цифра “2”, 3 вспышки -цифра “3” и т.д.

Отсчитайте количество вспышек светодиода,
соответствующее первой цифре персонального кода,
и включите зажигание.
Выключите зажигание, отсчитайте количество

5

вспышек, соответствующее второй цифре
персонального кода, и включите зажигание.
Аналогичным образом введите третью и четвертую
цифры персонального кода.

Включение зажигани я во время загорания светодиодного
индикатора приведет к прерыванию процедуры
экстренного выключения режима охраны и процедуру
выключения необходимо будет выполнить сначала.

33

StarLine V63

Самодиагностика
при выключении охраны

При выключении охраны комплекс информирует
о происходивших во время охраны срабатываниях
датчиков

Выключите режим охраны

одним из способов (см. стр. 29–31):

• Если сигналы тревоги прерывались с брелка:

.

мотоцикл

• последуют
2 сигнала сирены;

• последуют
2 световых

сигнала;

• режим охраны
выключится.

• Если сигналы тревоги не прерывались с брелка:

мотоцикл

• последуют

3 сигнала сирены;

• последуют

3 световых сигнала;

• режим охраны

выключится.

34

брелок

• последуют 2 звуковых сигнала;

• если причина срабатывания
датчика не устранена,
отобразится
зона
сработавшего
датчика.

брелок

• последуют 3 звуковых сигнала;

• отобразятся
зоны
сработавших
датчиков.

инструкция по установке и эксплуатации

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из
охранных датч иков, это вызовет автомат ическое включение
сигналов тревоги: сигналов сирены и световых сигналов.
Брелок будет подавать звуковые сигналы тревоги, а на
дисплее отобразится причина срабатывания тревоги
комплекса. Во время звучания сирены на дисплее брелка
будет мигать иконка, соответствующая причине
срабатывания. Сигналы тревоги подаются циклами.
Длительность одного цикла тревоги и максимально
возможное количество цик лов для различных причин
срабатывания комплекса указаны в таблице ниже.

Причина

тревоги

1 уровень
датчика удара

2 уровень
датчика удара

Датчик наклона

Микроволновый
датчик

Багажник

Зажигание

Иконка на

дисплее

\

Длительность

1 цикла тревоги

3 звуковых сигнала
6 световых сигналов

20 сек. зву ковых и
световых сигналов

30 сек. зву ковых и
35 сек. световых
сигналов

30 сек. зву ковых и
35 сек. световых
сигналов

30 сек. зву ковых и
35 сек. световых
сигналов

30 сек. зву ковых и
35 сек. световых
сигналов

Количество
циклов при

постоянном

сигнале от

датчика

ограничено

срабатываниях

1 8

1 8

1 не ограничено

1 не ограничено

1 не ограничено

не

Количество
циклов при

многократных

датчика

не ограничено

35

StarLine V63

Примечание:

1) Если после окончания цикла тревоги причина, по которой
была тревога комплекса, не будет устранена (например,
багажник остался открытым), то соответствующая зона временно
исключится из контура охраны до момента устранения причины

срабатывания (например, до закрытия багажника). При этом на

дисплее брелка индикация причины срабатывания сохраняется.

2) Если сигналы тревоги прерывались с брелка, то отсчет
количества циклов тревоги при периодически срабатывающем
датчике начинается заново.

Прерывание сигналов тревоги
без выключения режима охраны

мотоцикл

• сработал датчик
какой-либо из

охранных зон;

• включены
сигналы тревоги.

Нажмите на брелке любую кнопку 2, 3 или 4:

брелок

• включены сигналы тревоги;

• индикация
зоны
сработавшего
датчика.

мотоцикл

• сигналы тревоги
прекратятся;

• сработавший
датчик будет
временно
исключен из
контура охраны.

36

брелок

• сигналы тревоги прекратятся;

• индицируется зона
сработавшего

датчика;

• режим охраны
сохраняется.

инструкция по установке и эксплуатации

Защищенность комплекса
от отключения питания

Кратковременное отключение питания комплекса
(например, сброс к леммы аккумулятора) не приводит
к снятию с охраны. Комплекс запоминает свое состояние и
при восстановлении питания снова окажется в том
же режиме, при котором произошло отключение
(см. таблицу состояний ниже).
питания:

• последуют 3 световых сигнала;

• брелок подаст мелодичный звуковой сигнал.

Если к системе подключена сирена с автономным
питанием, то при отключении клеммы аккумулятора
сирена включит звуковые сигналы тревоги.

При восстановлении

Состояние комплекса
до отключения питания

Режим охраны выключен Режим охраны выключен

Режим охр аны включен Режим охр аны включен

Режим тр евоги, причина с рабатыван ия устранена Режим охра ны включен

Режим тр евоги, причина с рабатыван ия не устране на Режим тревоги включен

Режим иммобилайзера включен Режим иммобилайзера включен

Режим антиограбления включен Режим антиограбления включен

Сервисный режим включен Сервисный режим включен

Состояние комплекса
при восстановлении питания

37

StarLine V63

Включение режима
антиограбления брелком

При включенном зажигании или
при работающем двигателе
одновременно нажмите и
удерживайте кнопки 1 и 3 брелка:

мотоцикл

• включатся световые и звуковые
сигналы тревоги;

• включится постоянная
блокировка двигателя.

Выключение режима
антиограбления

Нажмите на брелке кнопку 2:

• последуют 2 сигнала сирены;

• последуют 2 световых сигнала.

38

брелок

• будет звучать сигнал
тревоги;

• будет включен
вибросигнал.

брелокмотоцикл

• последуют 2 звуковых
сигнала.

инструкция по установке и эксплуатации

Режим «Паника»

При активации режима «Паника» на 15 секунд

включаются световые и звуковые сигналы тревоги.

При выключенном зажигании
одновременно и длительно
нажмите кнопки 1 и 3 брелка:

мотоцикл

• на 15 секунд включатся
звуковые и световые

сигналы тревоги;

• включится режим
охраны (если охрана
была выключена).

После окончания световых и звуковых сигналов тревоги
режим охраны останется включенным. Для
прерывания сигналов тревоги в режиме «Паника»
нажмите кнопку 1 или нажмите кнопку 2.

Световые и звуковые сигналы тревоги прекратятся,
режим охраны останется включенным.

брелок

• последует 1 звуковой сигнал;

• отобразится индикация
включенного режима охраны.

39

StarLine V63

Режим иммобилайзера

При запрограммированном режиме иммобилайзера двигатель

будет блокироваться автоматически через 30 секунд после каж дого
выключения зажигания.

Включение режима
иммобилайзера

Нажмите кнопку 1 брелка длительно до

Включение режима

появления звукового сигнала, затем коротко
кнопку 4:

иммобилайзера

мотоцикл

• последует 1 световой
сигнал.

40

брелок

• последует 1 мелодичный
звуковой сигнал;

• появится индикация
включенного режима
иммобилайзера.

инструкция по установке и эксплуатации

Выключение блокировки двигателя
в режиме иммобилайзера

Коротко нажмите на брелке кнопку 2:

мотоцикл

• блокировка двигателя выключится;

• последуют 2 сигнала сирены.

Выключение режима
иммобилайзера

Нажмите кнопку 1 брелка длительно
до появления звукового сигнала, затем
коротко кнопку 4:

мотоцикл

• последуют 2 световых
сигнала.

брелок

• последует 1 мелодичный
звуковой сигнал;

• появится индикация
выключенного режима
иммобилайзера.

41

StarLine V63

Сервисные функции комплекса

Контроль состояния мотоцикла
и напряжения АКБ

Эту команду Вы можете использовать в любом режиме
для проверки текущего состояния комплекса и проверки
напряжения АКБ.

Нажмите коротко кнопку 3 брелка:

брелок

• прозвучит мелодичный сигнал;

• обновится текущее состояние

комплекса;

• на дисплее кратковременно
отобразится значение
напряжения АКБ мотоцикла.

Поиск мотоцикла на стоянке

Выполните двойное нажатие
кнопки 4 брелка:

мотоцикл

• комплекс укажет
местоположение
мотоцикла шестью

световыми сигналами;

• прозвучат 6 сигналов
сирены.

42

брелок

• прозвучит мелодичный сигнал;

• на 5 секунд включится
подсветка дисплея.

инструкция по установке и эксплуатации

Временное отключение датчика удара

В режиме охраны два раза коротко

1

нажмите кнопку 1:

мотоцикл

• последуют
2 световых

сигнала;

• выключится
первый
уровень
датчика
удара.

В режиме охраны два раза коротко

2

нажмите кнопку 1:

мотоцикл

• последуют
3 световых

сигнала;

• отключатся
оба уровня
датчика удара.

брелок

• прозвучит мелодичный сигнал;

• появится индикация временного
отключения первого (предупредительного)
уровня датчика удара.

брелок

• последуют 3 звуковых сигнала;

• появится индикация временного

отключения
обоих уровней
датчика удара.

В режиме охраны два раза коротко
нажмите кнопку 1 для включения

3

датчика:

В течение одного цикла охраны можно производить
отключение датчика удара по уровням и его обратное
включение неограниченное число раз.

43

StarLine V63

Временное отключение
датчика наклона

В режиме охраны два раза коротко

1

нажмите кнопку 2:

брелокмотоцикл

• последуют 3
световых

сигнала;

• отключится
датчик
наклона.

В режиме охраны два раза коротко
нажмите кнопку 2 для включения

2

датчика:

В течение одного цикла охраны можно производить
отключение датчика наклона и его обратное включение
неограниченное число раз.

• прозвучит мелодичный сигнал;

• появится индикация временного
отключения датчика наклона.

44

инструкция по установке и эксплуатации

Контроль заряда
элемента питания брелка с ЖКИ

Контроль заряда элемента питания брелка
производится при каждом нажатии кнопок брелка.

брелок

• при разряде элемента питания до
критического уровня появится

иконка разряженной батареи;

• необходимо заменить элемент
питания.

Режим сервисного обслуживания

Для временного отк лючения противоугонных и охранных
функций комплекса, например, при передаче мотоцикла
на станцию технического обслуживания, рекомендуется
включить режим сервисного обслуживания.

Нажмите кнопку 2 брелка длительно до
появления звукового сигнала,
затем коротко кнопку 1:

мотоцикл

• последует 1
световой сигнал.

Режим сервисного обслуживания НЕЛЬЗЯ активировать
при включенной охране.

брелок

• прозвучит мелодичный сигнал;

• иконка сервисного режима
будет
отображаться
постоянно.

45

StarLine V63

Для выключения сервисного режима
повторно нажмите кнопку 2 брелка
длительно до появления звукового сигнала,
затем коротко кнопку 1:

мотоцикл

• последуют 2
световых сигнала.

брелок

• прозвучит мелодичный сигнал;

• иконка будет

«выключена».

Блокировка кнопок брелка

Для включения блокировки кнопок брелка
одновременно коротко нажмите кнопки
2 и 4 брелка.

брелок

• прозвучит 1 звуковой сигнал;

• на 2 секунды отобразится ;

• блокировка кнопок включится.

Для выключения блокировки кнопок
одновременно коротко нажмите кнопки
1 и 4 брелка.

брелок

• прозвучит 1 сигнал;

• блокировка кнопок выключится.

46

инструкция по установке и эксплуатации

Запись брелков в память комплекса

Запись брелков производится при
выключенном режиме охраны в следующем порядке:

Включите и выключите зажигание 3 раза.

1

мотоцикл

• светодиодный индикатор вк лючится на 3 секунды.

В течение 5 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 5 раз и

2

оставьте его включеным.

мотоцикл

• прозвучат 5 сигналов сирены.

Нажмите одновременно

3

и коротко кнопки 1 и 2 брелка:

мотоцикл

• последует 1 сигнал
сирены.

Повторите пункт 3 для всех записываемых брелков.

Интервал между записями каждого брелка не должен
превышать 5 секунд. Успешная запись каждого нового
брелка подтверждается соответствующим количеством
сигналов сирены.

брелок

• последует 1 звуковой сигнал.

47

StarLine V63

Выключите зажигание.

3

мотоцикл

• последуют 3 световых сигнала.

Внимание! Всего в память комплекса можно записать

до 4 брелков. При записи новых брелков необходимо

перезаписать и старые, иначе они будут удалены из

памяти комплекса. Для записи 3–кнопочного брелка без

дисплея так же используется комбинация кнопок 1 и 2.

Установка или изменение
персонального кода экстренного
выключения охраны

Персональный код экстренного выключения режима

охраны состоит из 4-х цифр, каждая из которых может
принимать значение от 1 до 6 включительно.

По умолчанию персональный код отключен.

Включите и выключите зажигание 3 раза.

1

мотоцикл

• светодиодный индикатор вк лючится на 3 секунды.

48

инструкция по установке и эксплуатации

В течение 5 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 4 раза

2

и оставьте его включенным.

мотоцикл

• прозвучат 4 сигнала
сирены.

В течение 5 секунд нажатием кнопок брелка введите
последовательно 4 цифры персонального кода

3

в соответствии с приведенной ниже таблицей.

Цифра кода Нажатие кнопок брелка

1 Одно корот кое нажатие к нопки 1

2 Одно корот кое нажатие к нопки 2

3 Одно корот кое нажатие к нопки 3

Два нажа тия кнопки 1 (пер вое нажатие — д лительное, в торое — коротко е)

4

5

Два нажа тия кнопки 2 (пер вое нажатие — д лительное, в торое — коротко е)

6

Два нажа тия кнопки 3 (пер вое нажатие — д лительное, в торое — коротко е)

Отключить

персональный код

Два коротких нажатия кнопки 4

После ввода персонального кода он автоматически будет

записан в пам ять комплекса. На диспл ее брелка загоритс я
иконка, указывающая, что установлен персональный код.

Персональный код не будет сохранен в системе до того

момента, пока не будут введены последовательно все
4 цифры персонального кода.

брелок

• на дисплее отобразятся пустые
значения персонального кода.

49

StarLine V63

Настройка встроенного датчика удара

В системе StarLine V63 предусмотрена регулировка только

основного уровня датчика удара. Предупредительный

уровень датчика удара устанавливается автоматически и
равен половине основного уровня. Настройка основного
уровня датчика удара производится с помощью брелка.
Всего реализовано 8 значений чувствительности: от 1 до 8.

1 – соответствует максимальной чувствительности;
8 – соответствует минимальной чувствительности.

Нажмите кнопку 3 брелка длительно
до появления звукового сигнала,

1

затем коротко:

брелокмотоцикл

• последуют 3
световых

сигнала;

• последуют
2 сигнала
сирены.

• прозвучит мелодичный сигнал;

• появится индикация установленного
уровня чувствительности датчика удара.

Кнопка 2 — увеличивает значение;

Кнопка 3 — уменьшает показания.

Для сохранения значения нажмите
кнопку 3 брелка длительно

2

до появления звукового сигнала,
затем коротко:

50

инструкция по установке и эксплуатации

Настройка встроенного датчика
наклона

Настройка встроенного датчика наклона производится
с помощью брелка. Всего реализовано 8 значений
чувствительности от 1 до 8.

1 – соответствует максимальной чувствительности;
8 – соответствует минимальной чувствительности.

Нажмите кнопку 4 брелка длительно
до появления звукового сигнала,

1

затем коротко:

брелокмотоцикл

• последуют 3
световых

сигнала;

• последуют
2 сигнала
сирены.

Для сохранения значения нажмите
кнопку 4 брелка длительно до

2

появления звукового сигнала,
затем коротко:

• прозвучит мелодичный сигнал;

• появится индикация установленного
уровня чувствительности датчика удара.

Кнопка 2 — увеличивает значение;

Кнопка 3 — уменьшает показания.

51

StarLine V63

Настройка уровня громкости
подтверждающих сигналов сирены

Настройка уровня громкости подтверждающих сигналов
сирены производится с помощью брелка. Всего
реализовано 9 значений от 1 до 9.

1 – соответствует минимальной громкости;
9 – соответствует максимальной громкости.

Нажмите кнопку 4 брелка длительно
до появления звукового сигнала,

1

затем кнопку 1 коротко:

брелокмотоцикл

• последуют
3 световых

сигнала;

• последуют
2 сигнала
сирены.

Для сохранения значения нажмите
кнопку 4 брелка длительно до

2

появления звукового сигнала, затем
кнопку 1 коротко:

• прозвучит мелодичный сигнал;

• появится индикация установленного
уровня громкости.

Кнопка 2 — увеличивает громкость
Кнопка 3 — уменьшает громкость.

52

инструкция по установке и эксплуатации

Режим SLAVE

Общие сведения

В режиме SLAVE все охранные и сервисные функции комплекса
сохраняются. И основной, и дополнительный брелки после перевода
их в режим SLAVE сохраняют функции управления комплексом.
С их помощью комплекс StarLine V63 можно поставить на охрану,
снять с охраны и т.п. В случае срабатывания какого-либо датчика
на дисплее основного брелка отобразится сработавшая зона и
будет звучать сигнал тревоги. Наряду с обычными функциями
управления после перевода брелков в режим SLAVE они начинают
выполнять функции метки. Д альность действия метки (максимальное
расстояние, на котором происходит её устойчивое опознавание)

составляет 5 – 25 метров.

Защита от угона и захвата мотоцикла

- Авторизация владельца с помощью метки (диалоговый алгоритм).

- Выключение блокировки двигателя при опознавании метки или
вводе персонального кода.

- Запуск процедуры опознавания метки только при наступлении
определенного события (программируется).

Преимущества режима SLAVE

- Позволяет управлять охраной вашего мотоцикла, используя
алгоритм авторизации с помощью брелка-метки. При этом вам

достаточно носить брелок в кармане, не нажимая на кнопки.

Основные термины и определения

Метка - автономное приемо-передающее устройство, которое
может быть обнаружено комплексом на небольшом расстоянии.
В комплексе StarLine V63 в качестве метки может быть использован
как основной, так и дополнительный брелок. Далее в тексте под

«меткой» следует понимать основной или дополнительный брелок,

предварительно переведенный в режим метки (см. стр. 60 или 63).

53

StarLine V63

Основное назначение метки - отвечать на запрос авторизации
владельца, посылаемый центральным блоком StarLine V63.

Событие запуска процедуры авторизации - событие (действие
владельца), приводящее к запуску поиска метки.

Авторизация владельца - процедура идентификации владельца.
Необходима для выключения режима охраны и отключения
блокировки двигателя. Для выключения охраны и отключения
блокировки двигателя необходимо наличие метки в зоне
радиовидимости комплекса. Если комплекс StarLine V63 после

вы ключе ния охр аны об нар ужит «с вою » метк у, то охр ана и бл окир овк а

двигателя отключатся.

Управление комплексом
в режиме SLAVE

Управление комплексом StarLine в режиме SLAVE происходит
автоматически и не требует каких-либо дополнительных устройств.

Включение и выключение охраны осуществляется путем
использования штатных органов управления мотоциклом
(например, при нажатии педали тормоза или сцепления).

При этом к этому штатному концевику должен быть подключен

один из двух входов
вход дополнительного датчика. Этот вход в дальнейшем будет
называться входом управления. Более подробную информацию
о выборе, подключении и программировании режима входа
управления см. на стр. 58, 67, 71 и 72 соответственно.

комплекса

StarLine: вход багажника или

54

инструкция по установке и эксплуатации

Включение охраны

Перед включением охраны убедитесь, что

Нажмите и отпустите педаль тормоза

1

(сцепление и т. п.)*.

мотоцикл

• последует 1 световой сигнал;

• через 2, 5 или 10 секунд будет включен режим охраны
(время включения программируется, подробнее см. стр. 66).

По истечении времени задержки включится охрана.

2

мотоцикл

• последуют 1 световой сигнал и 1 звуковой сигнал сирены;

• режим охраны включится;

• светодиодный индикатор мотосигнализации начнёт мигать.

Если концевик багажника или вход дополнительного
датчика окажутся неисправны, то комплекс предупредит
об этом 4 световыми сигналами.

зажигание выключено.

*Информация о том, какой штатный концевик вашего мотоцикла
(например, педаль тормоза, сцепление и т. п.) подключен ко входу
управления уточняется при установке комплекса. Рекомендуем обсудить
с установщиком выбор штатного концевика.

55

StarLine V63

Выключение охраны

Нажмите и отпустите педаль тормоза

1

(сцепление и т. п.)*.

Начнется поиск метки (авторизация владельца).

2

Поиск продолжится 20 секунд.

Авторизация прошла успешно, метка найдена.

3

мотоцикл

• последуют 2 световых сигнала и 2 сигнала сирены;

• режим охраны выключится;

• светодиодный индикатор мотосигнализации погаснет.

Если при выключении охраны StarLine последуют

4 световых

включалась тревога.

сигнала, это означает, что в режиме охраны

*Информация о том, какой штатный концевик вашего мотоцикла
(например, педаль тормоза, сцепление и т. п.) подключен ко входу
управления уточняется при установке комплекса. Рекомендуем обсудить
с установщиком выбор штатного концевика.

56

инструкция по установке и эксплуатации

Авторизация владельца

Для выключения режима охраны центральному блоку StarLine

необходимо «увидеть» «свою» метку, которая должна находиться в

радиусе устойчивой связи с блоком комплекса. Запуск поиска метки
происходит только по

сигнала на входе управления

тормоза или сцепления)

При обнаружении метки меж ду центральным блоком StarLine и

меткой происходит диалоговый радиообмен. Если метка опознана

как «своя», то комплекс StarLine V63 выключит охрану и отключит

блокировку двигателя.

Если в течение 20 сек унд метка не будет найдена, поиск
прекратится, последует один цикл световых и звуковых
сигналов тревоги, охрана и блокировка двигателя
останутся включенными.

Если авторизация оказалась неудачной (охрана не выключилась),
то попытку можно повторить. Для этого после окончания сигналов
тревоги повторите событие запуска процедуры авторизации,
т. е. снова приведите в действие штатный концевик мотоцикла,
к которому подк лючен вход управления (например, нажмите и
отпустите педаль тормоза). Сигналы тревоги можно прервать
нажатием любой кнопки на основном брелке (метке) StarLine.

определенному событию – по изменению

(например, при нажатии педали

.

Внимание!!! В случае утери ме тки или её неработосп особности

режим охраны и блокировку двигателя всегда можно отключить
путем ввода персонального кода (см. стр. 68).

57

StarLine V63

Включение режима SLAVE

Требования к мотоциклу

Использование режима SLAVE возможно на любом мотоцикле с
напряжением бортовой сети +12 В. Каких-либо ограничений не
существует.

Перевод центрального блока комплекса в режим
SLAVE и выбор входа управления

При выключенном режиме охраны

1

включите и выключите зажигание 3 раза.

• светодиодный индикатор включится на 3 секунды.

В течение 5 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 8 раз и

2

оставьте его включенным.

мотоцикл

• 8 сигналов
сирены;

• 8 световых
сигналов.

58

брелок

• на дисплее отобразится режим работы

мотосигнализации Р3-0
SLAVE выключен
(заводская
настройка).

Вход управления необходим для включения и
выключения охраны в режиме SLAVE. Как подк лючить
вход управления см. на стр. 67.

инструкция по установке и эксплуатации

Для включения режима SLAVE и выбора входа

3

управления нажмите кнопку 2 или 3.

брелок

Нажатие кнопки 1:
SLAVE выключен.

Нажатие кнопки 2:
SLAVE включен
вход управления – вход багажника
(оранжево-белый провод).

Нажатие кнопки 3:
SLAVE включен
вход управления – вход
дополнительного датчика
(оранжево-серый провод).

Выключите зажигание.

4

мотоцикл

• последуют 3 световых сигнала.

Внимание! Если не нажимать на кнопки брелка в течение
10 секунд, то произойдет автоматический выход из
режима программирования.

59

StarLine V63

Перевод основного брелка в режим метки

Войдите в меню функций брелка, выберите пункт 10
(включение режима метки) и кнопкой 3 установите вариант :

Для выхода из меню функций брелка нажмите длительно кнопку 4
(до двух коротких сигналов).

Теперь основной брелок будет выполнять функции метки.

Настройка дальности действия основного брелка ­метки

Если место стоянки мотоцикла находится недалеко от места

пребывания владельца (например, мотоцикл стоит под
окнами дома), то возможна ситуация, когда комплекс StarLine
будет постоянно видеть метку. В этом случае существует
возможность незаконно завладеть вашим мотоцик лом.

Для исключения такой ситуации радиус действия метки
необходимо настроить на минимальное значение, при
котором связь метки с центральным блоком будет
устойчивой! Для настройки предусмотрена специальная
процедура (см. далее).

1) Включение режима регулировки дальности метки:

Войдите в меню функций брелка и выберите пункт 11 (режим
настройки радиуса действия метки).

На дисплее появится текущее значение настройки:

60

инструкция по установке и эксплуатации

• – минимальный радиус
действия;

•

– максимальный радиус действия;

• кнопка 2 – увеличение;
кнопка 3 – уменьшение радиуса

действия.

2) Перевод центрального блока в режим регулировки дальности

При выключенном режиме охраны

1

включите и выключите зажигание 3 раза.

• светодиодный индикатор включится на 3 секунды

В течение 5 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 11 раз и

2

оставьте его включенным.

• прозвучат 11 сигналов сирены, световые сигналы начнут
периодически вспыхивать (1 раз в 2 секунды).

3) Регулировка дальности
Короткое нажатие кнопки 2 – увеличение радиуса действия;

короткое нажатие кнопки 3 – уменьшение радиуса действия.

. . . . . .

. . . . . .

нажатие
кнопки 2:

нажатие
кнопки 3:

61

StarLine V63

В случае устойчивой связи метки с блоком комплекса через
5 секунд после каждого нажатия кнопки на дисплее будет
появляться символ « » :

• устойчивая связь с блоком
мотосигнализации.

Короткими нажатиями кнопки 3 установите минимальный радиус
действия метки – (минимальное значение брелок также будет
индицировать мелодичным звуковым сигналом). Расположите метку

на расстоянии 5 - 6 метров от блока. Постепенно увеличивая радиус

действия (кнопкой 2), установите минимальное значение, при котором
связь метки с блоком комплекса будет устойчивой.

4) Выход из режима настройки дальности

Нажмите длительно (до звукового сигнала) кнопку 4 или кнопку 1.
Уровни

настройки дальности сохраняются в энергонезависимой

памяти брелка. Выключите зажигание.

Если не нажимать кнопки более 2 минут, то прозвучит

короткий сигнал брелка и брелок автоматически выйдет из
режима настройки дальности. Для возврата центрального
блока в обычный режим работы выключите зажигание.

• связь неустойчива или
отсутствует.

Внимание!!!

Работа некоторых штатных узлов электрооборудования мотоцикла
может привести к неустойчивой связи метки с комплексом. В этом
случае радиус действия метки необходимо увеличить.

В режиме SL AVE срок службы эл емента питания бре лка уменьшается,
так как периодическая активность трансивера брелка приводит к
повышенному энергопотреблению. Среднее время работы элемента
питания основного брелка - метки составляет от 2 до 4 месяцев.

62

инструкция по установке и эксплуатации

Перевод дополнительного брелка в режим метки

Нажмите и продолжайте удерживать кнопку 1 брелка.
(блокировка кнопок брелка должна быть выключена!)

Светодиод индикации начнет светиться:

• красн ым цвет ом, если брел ок находи тся в обы чно м ре жим е работы;

• красным цветом (1 сек.), а затем синем цветом (постоянно), если

брелок работает в режиме SLAVE.

Нажмите коротко кнопку 3, если Вы собираетесь перевести брелок в
режим SLAVE. Светодиод индикации начнет светиться синим цветом.

Нажмите коротко кнопку 2, если Вы собираетесь перевести брелок
в нормальный режим. Светодиод индикации начнет светиться
красным цветом.

Отпустите кнопку 1.

63

StarLine V63

Настройка дальности действия
дополнительного брелка - метки

1) Перевод центрального блока в режим регулировки дальности

При выключенном режиме охраны

1

включите и выключите зажигание 3 раза.

• светодиодный индикатор включится на 3 секунды

В течение 5 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 11 раз и

2

оставьте его включенным.

• прозвучат 11 сигналов сирены, световые сигналы начнут
периодически вспыхивать (1 раз в 2 секунды).

2) Перевод доп. брелка в режим регулировки дальности

Внимание! Настройка радиуса действия доп. брелка ­метки возможна только в том случае, если он переведен
в режим метки (см. стр. 63).

Нажмите одновременно и коротко кнопки 1 и 3 для включения

блокировки кнопок брелка. Последует красная вспышка светодиода

и короткий звуковой сигнал.

Нажмите и удерживайте кнопку 1 более 2-х секунд. После того, как

светодиод начнет светиться красным цветом, коротко нажмите

кнопку 2 или 3 и отпустите кнопку 1. Прозвучит мелодичный сигнал:

доп. брелок - метка переведен в режим настройки дальности.

Внимание! Включать режим настройки дальности
действия доп. брелка - метки следует обязательно
в указанном порядке: сначала перевести в режим
настройки центральный блок, а затем доп. брелок - метку.

64

инструкция по установке и эксплуатации

3) Регулировка дальности

Радиус действия регулируется нажатиями кнопок 2 (увеличение)
и 3 (уменьшение). Каждое нажатие кнопки сопровождается

звуковым сигналом брелка. При достижении минимального (или

максимального) значения настройки будет звучать мелодичный

сигнал брелка. Общее количество уровней настройки – 15.
Примерно

2 или 3 брелок будет

через 3 – 4 секунды после каждого нажатия кнопки

индицировать состояние канала связи
между меткой и блоком комплекса: если светодиод индикации
не светится, значит связь метки с блоком комплекса неустойчива

или отсутствует; если светодиод светится красным цветом, это

свидетельствует об устойчивой связи метки с блоком комплекса.

Короткими нажатиями кнопки 3 установите минимальный радиус
действия (при минимальном значении настройки будет звучать

мелодичный сигнал брелка). Расположите метку на расстоянии 5 – 6

метров от бл ока. Увеличивая радиус де йствия кнопкой 2, ус тановите
минимальное значение настройки, при котором связь метки
с блоком комплекса будет устойчивой.

4) Выход из режима настройки дальности

Нажмите коротко кнопку 1 брелка. Прозвучат 2 – коротких сигнала.

Отключите блокировку кнопок брелка одновременным и коротким
нажатием кнопок 2 и 3. Выключите зажигание.

Если не нажимать кнопки доп. брелка 2 – минуты и более,

то произойдет автоматический выход из режима
настройки дальности. В этом случае для возврата
центрального блока в обычный режим необходимо
выключить зажигание.

Режим работы доп. брелка - метки, а также уровни настройки
дальности запоминаются в энергонезависимой памяти.

65

StarLine V63

Программирование времени задержки
включения охраны

Время задержки необходимо, например, чтобы успеть

покинуть зону обнаружения микроволнового датчика
до включения режима охраны.

При выключенном режиме охраны

1

включите и выключите зажигание 3 раза.

• светодиодный индикатор включится на 3 секунды

В течение 5 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 9 раз и

2

оставьте его включенным.

мотоцикл

• 9 сигналов
сирены;

• 9 световых
сигналов.

Короткими нажатиями кнопок 1, 2 или 3 установите
необходимое значение задержки: 2, 5 или 10 секунд

3

соответственно (заводское значение – 2 сек.).

Выключите зажигание.

4

мотоцикл

• последуют 3 световых сигнала.

Если не нажимать на кнопки брелка в течение 10 секунд, то
произойдет автоматический выход из программирования.

66

• мелодичный сигнал;

• появится индикация
установленного
значения времени.

брелок

инструкция по установке и эксплуатации

Вход управления

Для включения и выключения охраны, а также для
отключения блокировки двигателя используется один из
двух входов комплекса. Этот вход и называется входом
управления.

1. Вход управления – это физический вход комплекса. В качестве

него используется или вход багажника (оранжево-белый провод),
или вход дополнительного датчика (оранжево-серый провод).
Как выбрать вход управления см. стр. 58.

2. Подключение.

Вход управления подключается к концевику выключения сцепления,
тормоза, подножки мотоцикла или к отдельно установленной
секретной кнопке.
Так как логика работы концевиков мотоцикла может быть
различна, то предусмотрена возможность выбора режима работы
входа управления. Например, если подключение выполняется
к концевику с НР (нормально разомкнутыми) контактами,

то и режим входа нужно выбрать – НР. И наоборот, если концевик
с НЗ (нормально замкнутыми) контак тами – режим входа НЗ.

Действия п о программирова нию режима работы вход а см. на стр. 71, 72.

3. Логика работы.

Включение охраны.

Для включения режима охраны нажмите и отпустите педаль
тормоза (сцепления и т. п.). Алгоритм включения охраны будет
запущен при отпускании педали тормоза (при размыкании
концевого выключателя).

Выключение охраны.

Для выключения охраны центральному блоку необходимо

«увидеть» свою метку. Для запуска поиска метки нажмите и

отпустите педаль тормоза (сцепления и т. п.). Алгоритм поиска
метки (выключения охраны) будет запущен при отпускании
педали тормоза (при размыкании концевого выключателя).

67

StarLine V63

Ввод персонального кода,
используемого для авторизации
владельца или экстренного
выключения охраны и отключения
блокировки двигателя

Алгоритм выключения режима охраны и отключения
блокировки двигателя зависит от выбранного
способа выключения: с помощью персонального
кода или без него. Выбранный способ индицируется
на жидкокристаллическом дисплее брелка.

брелок

• Выбран способ
выключения без
персонального кода.

Если выбран способ выключения без персонального кода:

Включите и выключите зажигание.

1

мотоцикл

• начнутся сигналы тревоги.

68

брелок

• Выбран способ
выключения с
персональным кодом.

инструкция по установке и эксплуатации

Через 2 секунды после шага 1 в течение 3-х секунд

2

включите и выключите зажигание 3 раза.

мотоцикл

• светодиодный индикатор включится на 3 секунды.

В течение 3-х секунд с момента выключения
светодиодного индикатора повторно 3 раза включите и

3

выключите зажигание.

мотоцикл

• прозвучат 2 сигнала сирены;

• световые сигналы вспыхнут 2 раза;

• режим охраны выключится.

Если при выключении охраны последует 4 световых
сигнала, это означает, что в режиме охраны происходило
срабатывание датчиков.

Если выбран способ выключения с помощью персонального кода:

Включите и выключите зажигание.

1

• начнутся сигналы тревоги.

Через 2 секунды после шага 1 в течение 3-х секунд

2

включите и выключите зажигание 3 раза.

мотоцикл

• светодиодный индикатор включится на 3 секунды.

69

StarLine V63

В течение 3 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 4 раза

3

и оставьте его включенным.

мотоцикл

• последуют 4 сигнала сирены.

Выключите зажигание.

4

мотоцикл

• светодиодный индикатор начнет мигать, отсчитывая
цифры персонального кода: 1 вспышка – цифра «1»,
2 вспышки – цифра «2», 3 вспышки – цифра «3» и т.д.

Отсчитайте количество вспышек светодиода,
соответствующее первой цифре персонального кода,
и включите зажигание.
Выключите зажигание, отсчитайте количество вспышек,

5

соответствующее второй цифре персонального кода,
и включите зажигание.
Аналогичным образом введите третью и четвертую
цифры персонального кода.

Включение зажигания во время загорания
светодиодного индикатора приведет к прерыванию
процедуры экстренного выключения режима охраны,
тогда процедуру выключения необходимо будет
выполнить сначала.

70

инструкция по установке и эксплуатации

Программирование режима работы
входа багажника

Для использования различных датчиков открывания
багажника логика работы входа багажника (оранжево-

белый провод) может программироваться. При

использовании обычного концевого выключателя
багажника запрограммируйте режим работы входа
на вариант Р1 - 1 (НР режим), а при использовании
герконового датчика – на вариант P1 - 2 (НЗ режим).

Включите и выключите зажигание 3 раза.

1

• светодиодный индикатор включится на 3 секунды.

В течение 5 секунд после выключения светодиодного
индикатора вк лючите и выключите зажигание 6 раз и

2

оставьте его включеным.

• прозвучат 6 сигналов сирены.

брелок

• прозвучит мелодичный сигнал.

71

StarLine V63

С помощью кнопок 2 и 3 выберите
необходимый режим работы входа

3

багажника:

брелок

• Кнопка 2 – НР режим работы Р1 - 1;

• Кнопка 3 – НЗ режим работы Р1 - 2.

НЗ – нормально замкнутый;
НР – нормально разомкнутый.

(заводская установка НР режим)

Для сохранения изменений нажмите
кнопку 1 длительно (до звукового

4

сигнала), затем коротко.
Или выключите зажигание:

• последуют 3 световых сигнала.

Внимание! Если не нажимать на кнопки брелка в течение
10 секунд, то произойдет автоматический выход из
режима программирования.

Программирование режима работы
входа дополнительного датчика

Для подключения различных датчиков логика работы
входа дополнительного датчика (оранжево-серый провод)
может программироваться. Если при срабатывании датчика

на его выходе появляется «масса», то запрограммируйте

режим работы входа на вариант Р2 - 1 (НР режим), если
при срабатывании датчика на его выходе появляется + 12В,
то следует запрограмировать вариант P2 - 2 (НЗ режим).

72

инструкция по установке и эксплуатации

Включите и выключите зажигание 3 раза.

1

• светодиодный индикатор включится на 3 секунды.

В течение 5 секунд после выключения
светодиодного индикатора включите и выключите

2

зажигание 7 раз и оставьте его включеным.

• прозвучат 7 сигналов сирены.

брелок

• прозвучит мелодичный сигнал.

С помощью кнопок 2 и 3 выберите
необходимый режим работы входа

3

дополнительного датчика:

брелок

• Кнопка 2 – НР режим работы Р2 - 1;

• Кнопка 3 – НЗ режим работы Р2 - 2.

НЗ – нормально замкнутый;
НР – нормально разомкнутый.

(заводская установка НР режим)

73

StarLine V63

Для сохранения изменений нажмите
кнопку 1 длительно (до звукового
сигнала), затем коротко.

4

Или выключите зажигание:

• последуют 3 световых сигнала.

Внимание! Если не нажимать на кнопки брелка в течение
10 секунд, то пр оизойдет автоматическ ий выход из режима
программирования.

Установка и подключение
комплекса

Общие требования к монтажу

Комплекс StarLine V63 предназначен для установки на мотоцикл
с напряжением бортовой сети 12 В.

- Перед монтажом комплекса убедитесь в исправности цепей

электрооборудования мотоцикла, к которым будет подключен
охранный комплекс, а также в отсутствии индикации ошибок
штатного оборудования мотоцикла.

- Монтаж комплекса производите в соответствии со схемой
подключения (см. стр. 78).

- Прокладку проводов производите как можно дальше от источников

электрических помех: катушек зажигания, высоковольтных
проводов и т.п. Обратите внимание на то, чтобы провода не

соприкасались с движущимися частями конструкции мотоцик ла –

педалями, подвижными частями рулевого механизма и т.п.

- Центральный блок и другие компоненты комплекса подключайте к

разъемам кабелей только после завершения монтажа.

74

инструкция по установке и эксплуатации

- Для корректной работы комплекса все обмотки дополнительно
установленных реле должны быть шунтированы диодами.

- При установке концевого выключателя багажника проверьте
правильность его работы. При закрытом багажнике зазор

между контактами в выключателе должен быть не менее 3 мм.
Неправильная установка кнопочных выключателей часто является
причиной ложных тревог.

Размещение компонентов комплекса

Центральный блок разместите в труднодоступном месте, например,

под приборной панелью, под бензобаком. Для предотвращения
попадания в блок влаги рекомендуется установить его таким
образом, чтобы исключить стекание капель конденсата по проводам

внутрь корпуса. При установке следует учесть, что в центральном
блоке находится датчик удара и наклона. Провод антенны не

скручивайте и не закрепляйте на металлических поверхностях.
Сирену разместите как можно дальше от источников тепла и влаги.

Рупор сирены направьте вниз, чтобы избежать накопления воды.

Светодиодный индикатор закрепите в удобном месте.

Установка герконового датчика

Герконовый датчик предназначен для регистрации открытия
багажника мотоцикла. В комплект StarLine V63 входит 1 герконовый
датчик, состоящий из геркона и магнита.

Закрепите датчик в багажнике. Например, при помощи саморезов,

входящих в комплект комплекса. При установке датчика разместите
магнит рядом с герконом, как показано на рисунке. При открывании

багажника расстояние между магнитом и герконом должно
увеличиваться, чтобы включалась тревога в режиме охраны. Для
подключения соедините один из проводов датчика с оранжево-

белым проводом комплекса, а второй провод соедините с «массой»

мотоцикла.

75

StarLine V63

< 15 мм

Расстояние между магнитом и
герконом не более 15 мм

Максимальный
коммутируемый ток - 500 мА

Диапазон рабочих температур

магнит геркон

Для работы комплекса с герконовым датчиком режим
работы входа багажника необходимо запрограммировать
на нормально замкнутый (см. стр. 71).

от -40 до +85 °С

Подключение 14-контактного
разъема центрального блока

Красный (толстый) провод — плюс питания +12 В, подключите к

положительной клемме аккумулятора через предохранитель 7,5 А.

Черный провод — минус питания – соедините с корпусом

мотоцикла.

Желтый провод — подключите к клемме замка зажигания, на
которой появляется +12 В при включении зажигания.

Оранжево-белый провод — подключите к датчику отпирания
багажника. Режим работы входа багажника должен быть
запрограммирован в соответствии с типом используемого датчика
(см. стр. 71). Срабатывание комплекса по этому входу на дисплее
брелка индицируется как:

иконка мигает

76

инструкция по установке и эксплуатации

Зелено-черный провод — подключите к лампам габаритных
огней или лампам указателей поворотов. Максимальный ток
нагрузки выхода 5 А.

Серый провод — положительный выход для подключения к
сирене. Максимальный ток нагрузки выхода 2 А.

Красный (тонкий) провод — положительный выход на
светодиодный индикатор, встроенный в жгут проводов.
Максимальный ток нагрузки выхода 50 мА.

Синий провод, сине-белый провод и сине-красный провод
— выходы на блокировку двигателя (сухие контакты встроенного
в центральный блок 20-амперного реле). Тип блокировки:

фиксированный НЗ (в режиме «охрана выключена» замкнут синий и
сине-красный провод, в режиме «охрана включена» замкнут синий

и сине-белый провод.

В зависимости от схемы мотоцикла разорвите одну из штатных
цепей запуска двигателя, например, между замком зажигания и
катушкой, электронным зажиганием, бензонасосом, реле стартера,
и в разрыв цепи подключите необходимые провода встроенного
реле блокировки.

Синий провод — общий контакт реле.

Сине-белый провод — нормально разомкнутый контакт реле.

Сине-красный — нормально замкнутый контакт реле.

Черно-желтый провод — выход «м инус в реж име охраны ». Мож ет

использоваться для подключения внешнего дополнительного
реле блокировки. Максимальный ток нагрузки не более 300 мА.

Оранжево-серый провод — выход для подключения
дополнительного датчика. Срабатывание комплекса по этому входу
на экране дисплея брелка индицируется как:

Фиолетовый провод — выход управления маяком StarLine M17.
Необходимо подключение двух резисторов, см. схему на стр. 82.

77

StarLine V63

(полярность входа программируется, см. стр. 72)

(полярность входа программируется, см. стр. 71)

Схема подключения
StarLine V63

оранжево-белый

оранжево-серый

14

78

выход «минус в охране»

инструкция по установке и эксплуатации

концевой
выключатель
багажника

дополнительный
(микроволновый)
датчик

светодиод
индикации состояния

Общий контакт
реле блокировки

(НЗ) нормально замкнутый
контакт реле блокировки

(НР) нормально разомкнутый
контакт реле блокировки

выход управления StarLine M17

(+)

(–)

79

StarLine V63

Мониторинг и SMS-оповещение*

SMS–оповещение при срабатывании зон охраны

Маяк StarLine M17 должен быть настроен на посылк у тревожной SMS
(“Тревога! Внешний вход включён”) при активном уровне (низкий
потенциал) на внешнем входе маяка. Тревожная SMS отправляется
владельцу при срабатывании следующих зон охраны: включено
зажигание, датчик удара, датчик наклона, открыт багажник, снятие
клеммы аккумулятора.

Мониторинг перемещения мотоцикла при попытке его
эвакуировать

По внешнему входу маяка реализовано включение мониторинга с

пониженной частотой отправки данных на сервер, что гарантирует
достаточное время работы от батареи маяка в этой ситуации. Если
в StarLine V63 сработает датчика наклона, то в маяке StarLine M17
будет включен мониторинг. Это позволит отследить направление
перемещения мотоцикла при попытке его эвакуировать.

Мониторинг вк лючается при следующих событиях: снята клемма
аккумулятора, зафиксировано перемещение мотоцикла, включено
зажигание.

При отключении аккумуляторной батареи мотоцикла на

длительное время (например, зимний период), для
сохранения заряда батареи маяка отправьте SMS-команду

«1234 IN–– N M–». Перед последующей эксплуатацией
мотоцикла отправьте SMS-команду «1234 IN+– А M+».

Мониторинг собственных поездок на мотоцикле.

Маяк StarLine M17 должен быть настроен таким образом, чтобы

при включении зажигания мотоцикла включался мониторинг. При

выключении зажигания мониторинг прекращается.

*Данная функция обеспечивается при условии подключения StarLine M17

80

инструкция по установке и эксплуатации

Настройка маяка StarLine М17
для работы в составе комплекса
StarLine V63

Предварительно обновите версию прошивки маяка до

актуальной.

Выполните первичные настройки маяка StarLine М17 согласно
инструкции по установке и эксплуатации (инструкцию на маяк
StarLine М17 можно скачать на сайте www.starline.ru).

Для работы маяка StarLine М17 в составе комплекса StarLine V63
выполните подключения согласно схеме на стр. 82. Установите
указанные ниже настройки, отправив SMS-команды на номер SIM­карты, установленной в маяке:

SMS-команда Описание

1234 POWER– – М+

1234 IN+–AM+

1234 MON 10 100

1234 MON dev.starline.ru:12300 Сервер мониторинга dev.starline.ru:12300

1234 N10

1234 D– Отключен датчик движения

Передача треков на сервер при поездках на мотоцикле.

• Включен мониторинг по внешнему питанию

• Нет SMS-уведомления по внешнему питанию

SMS-уведомление и включение мониторинга при тревоге.

• Включен мониторинг по внешнему входу

• Уведо мление по SMS пр и изменении уро вня на внешнем

входе

Устанав ливает инте рвалы пере дачи данных во вр емя
мониторинга.
При попытке угона включается мониторинг с меньшим
потреблением энергии, чем при поездках на мотоцикле.
10 секунд для мониторинга по внешнему питанию
100 секу нд для монито ринга по внешне му входу

Переход в « спящий» реж им через 10 секун д после
выключения зажигания (снятие внешнего питания)

81

StarLine V63

Схема подключения StarLine V63
и маяка StarLine M17

StarLine V63

красный

чёрный

жёлтый

фиолетовый

+12 В

Замок зажигания

82

Резистор 1 кОм
(в комплекте)

Резистор 27 кОм
(в комплекте)

инструкция по установке и эксплуатации

StarLine М17

83

StarLine V63

Элементы питания
брелков и их замена

В брелках используются различные элементы питания:

• в брелке с ЖК - диспл ее м используется 1 элем ент питания «АА А» 1,5 В;

• в брелке без дисплея используется 1 элемент питания «CR2450» 3,0 В;

Время работы элементов питания брелков зависит от частоты
пользования брелком, частоты передачи информации по каналу
обратной связи, от типа установленного элемента питания. Емкости
элементов питания, имеющихся в продаже, могут отличаться в
несколько раз.

Среднее время работы элементов питания составляет:

• для брелка с ЖК - дисплеем — от 6 до 9 месяцев;

• для брелка без ЖК - дисплея — от 9 до 12 месяцев;

При разряде элемента питания основного брелка на его дисплее

появится иконка - необходима замена элемента питания.

Замена элемента питания брелка с ЖКИ

1. Откройте крышку батарейного отсека брелка и извлеките
старый элемент питания:

защелка крышка брелка

1

84

устройство крышки
батарейного отсека

2

надавить монетой на защелку

корпуса и утопить её внутрь

3

не отпуская защелку сдвинуть

монетой крышку в сторону

инструкция по установке и эксплуатации

2. Установите новый элемент питания, соблюдая его полярность.

Правильное положение элемента питания указано на корпусе брелка

под крышкой. Закройте крышку брелка.

3. После замены элемента питания откорректируйте показания

текущего времени.

Замена элемента питания брелка без ЖКИ

1. Сдвиньте крышку батарейного отсека брелка и извлеките старый
элемент питания.

2. Установите новый, соблюдая полярность. Правильное положение

элемента питания указано на контакте держателя.

3. Установите крышку на место.

85

Изготовитель оставляет за собой право на внесение

изменений в конструкции и элементы без предварительного

Общество с ограниченной ответственностью

«Научно-производственное объединение «СтарЛайн»

194044, Россия, г. Санкт–Петербург,

уведомления.

Изготовитель:

(ООО «НПО «СтарЛайн»)

ул. Комиссара Смирнова, д.9

ГАРАНТИЙНЫЙ ТАЛОН

ГАРАНТИЙНЫЙ ТАЛОН

ГАРАНТИЙНЫЙ ТАЛОН

ГАРАНТИЙНЫЙ ТАЛОН
