StarLine M96 User Manual

Благодарим Вас за выбор

охранно-телематического комплекса

M96

и желаем успешных

и безопасных поездок!

Редакция №1

Ав г уст 2015

StarLine M96

Содержание

Общее описание .................................................................................... 6

Комплект поставки ................................................................................ 8

Технические характеристики ............................................................ 12

Световая и звуковая индикация ....................................................... 13

Режимы работы ................................................................................... 14

Режим «В охране» ............................................................................................................14

Режим «Снят с охраны» ................................................................................................. 15

Режим «Тревога» ..............................................................................................................16

Режим «Паника» ...............................................................................................................16

Режим «Антиограбление» ............................................................................................17

Режим «Slave» ....................................................................................................................17

Режим «Свободные руки» ............................................................................................18

Сервисный режим ...........................................................................................................18

Функция «Запрет поездки» .........................................................................................19

Функция «Запуск двигателя» ......................................................................................19

Функция «Турботаймер» ..............................................................................................23

Команды управления по GSM ............................................................23

Изменение настроек ........................................................................... 26

Регистрация меток и смартфонов .................................................... 26

Экстренное снятие с охраны ..............................................................29

Изменение кода авторизации владельца .......................................32

Код авторизации владельца ............................................................. 34

2

краткое руководство пользователя

Пожалуйста, прочтите внимательно!

Перед началом эксплуатации охранного комплекса внимательно
прочтите настоящую инструкцию, обратите особое внимание
на разделы, отмеченные знаком (ВНИМАНИЕ!), и определите,
подходит ли данный охранный комплекс для Вашего автомобиля,
для чего руководствуйтесь требованиями изготовителя
автомобиля и инструкцией по эксплуатации автомобиля.

Если вы не смогли определить, подходит ли данный охранный
комплекс для установки на автомобиль, верните его продавцу в
течение 14 дней с момента покупки.

Охранный комплекс является сложным техническим устройством,
предполагающим подключение к цепям автомобиля, связанным с
работой двигателя.

Установка охранного комплекса должна быть произведена только
специально обученными квалифицированными специалистами.

Запрещается осуществлять монтаж, программирование,
обслуживание, ремонт и разборку-сборку охранного комплекса
и брелоков лицами, не являющимися квалифицированными
специалистами и не прошедшими обучение и проверку знаний по
технике безопасности.

При программировании параметров охранного комплекса
устанавливаемые параметры не должны противоречить
требованиям инструкции по эксплуатации автомобиля.

Пользователь несет полную ответственность за ущерб,
причиненный людям, животным и имуществу в результате
использования охранного комплекса не по его прямому
назначению или с нарушениями требований безопасности,
изложенных в настоящей инструкции.

Изготовитель не несет ответственности за убытки и несчастные
случаи, вызванные несоблюдением правил безопасности и
требований, изложенных в настоящей инструкции.

3

StarLine M96

Во избежание возможных недоразумений, сохраняйте документы,
прилагаемые к охранному комплексу при продаже. Проверьте
заполнение гарантийного талона, в том числе наличие даты
продажи и печати продавца. При отсутствии даты продажи
(покупки) гарантийный срок исчисляется с момента изготовления
охранного комплекса.

Рекомендуем хранить новый запасной элемент питания метки в
автомобиле, сохраняя его заводскую упаковку.

Обязательные меры безопасности при использовании
функции запуска двигателя

Необходимо помнить, что автомобиль является источником
повышенной опасности. Раздел 12.8 правил дорожного движения
гласит: «Водитель может покидать свое место или оставлять
транспортное средство, если им приняты необходимые меры,
исключающие самопроизвольное движение транспортного
средства или использование его в отсу тствие водителя».

Перед эксплуатацией охранного комплекса внимательно
ознакомьтесь с мерами безопасного использования функции
дистанционного или автоматического запуска двигателя,
изложенными ниже:

1. Всегда паркуйте автомобиль на открытой, хорошо
проветриваемой площадке;

2. Всегда ставьте автомобиль на стояночный тормоз, который
должен находиться в исправном состоянии и исключать
возможность движения автомобиля;

3. Оставляя автомобиль, обязательно устанавливайте рычаг
управления автомат ической трансмиссии в положение «PARK», а
рычаг переключения ручной коробки передач – в нейтральное
положение;

4. Если в вашем автомобиле установлена ручная коробка
передач, то перед включением функции дистанционного или
автоматического запуска двигателя обязательно выполняйте

4

краткое руководство пользователя

процедуру подготовки к запуску двигателя — «программная
нейтраль»;

5. Перед тем как включить функцию дистанционного или
автоматического запуска двигателя:

• убедитесь в исправном состоянии автомобиля;

• убедитесь в наличии достаточного количества топлива,

масла, охлаждающей жидкости и т. д.;

• установите параметры работы отопителя салона
(кондиционера), обогрева стекол и других аксессуаров на
необходимые уровни;

• установите регулятор обдува салона на циркуляцию возду ха,
что позволит более эффективно прогреть или охладить
воздух в автомобиле.

Основные термины, используемые в руководстве:

Сервисный код — код указан на пластиковой карте владельца.
Используется для входа в приложение StarLine Мастер.

Код экстренного выключения охраны — код указан на
пластиковой карте владельца. Используется для экстренного
снятия с охраны.

Код авторизации владельца (код владельца) — код указан в
соответствующем разделе настоящего руководства (стр. 34).
Используется для авторизации владельца при помощи штатных
кнопок автомобиля.

GSM-пароль — пароль для доступа к управлению комплексом
при помощи SMS-команд и голосового меню с гостевых номеров
телефонов.

Личный кабинет — личный аккаунт пользователя на сайте
www.starline-online.ru, в котором доступно управление охранным
комплексом и изменение параметров.

Более подробная Инструкция по эксплуатации доступна
на сайте www.starline.ru

5

StarLine M96

Общее описание

Охранно-телематический комплекс StarLine M96 (далее —
комплекс) предназначен для мониторинга автотранспорта
с возможностью использования охранных функций и
дистанционного запуска двигателя. Полный набор функций
зависит от варианта комплектации (стр. 8).

Основные преимущества:

• определение местоположения, скорости и направления
движения транспортного средства;

• идентификация владельца с помощью метки или смартфона
по протоколу Bluetooth Smart;

• контроль параметров работы автомобиля;

• поддержка двух SIM-карт;

• встроенный резервный источник питания;

• возможность подключения датчика уровня топлива;

• функции охранной сигнализации;

• интегрированный 2CAN-интерфейс;

• работа в режиме Slave (включение и выключение режима

охраны по изменению статуса штатной сигнализации);

• дистанционный и автоматический запуск двигателя;

• управление бесключевым модулем временного отключения

штатного иммобилайзера StarLine F1;

• дистанционное управление по GSM-каналу устройствами
предпускового подогрева двигателя Webasto и Eberspächer;

• подключение беспроводного реле StarLine R6 для
управления замком капота, сиреной, блокировкой двигателя
и определения температуры двигателя;

• малые габариты.

6

краткое руководство пользователя

www.starline-online.ru

Управление комплексом осуществляется при помощи
SMS-команд, голосового меню, метки, из личного кабинета с сайта

www.starline-online.ru или мобильного приложения StarLine. Для

входа в личный кабинет используйте логин и пароль, указанные
на пластиковой карте владельца, входящей в комплект поставки

В комплексе предусмотрена возможность использования
2 SIM-карт: при потере связи с сетью одной SIM-карты происходит
автоматическое переключение на вторую, таким образом
сохраняется постоянная связь с комплексом.

Изначально в комплексе установлена 1 SIM-карта.

7

StarLine M96

Комплект поставки

№ Компонент S M L XL

1 Основной блок с аккумулятором

2 Метка B luetooth Smart, 2 шт. –

3 Модуль запуска – –

4 Модуль StarLine BP-05 – –

5 Сирена – – –

6 Подкапотный блок StarLine R6 – – –

7 Датчик температуры – – –

8 Антенна GSM

9 Антенна GPS-ГЛОНАСС

10 Сервисная кнопка со светодиодом

11 Внешний микрофон

12 Комплект проводов

13 Предох ранитель с держате лем (3 А)

14 Предохр анитель с держателем (20 А) – – –

15 Кабель USB

16 Комплект стяжек

17 Концевой выключатель капота

18 Двуxсторонний скотч

19 Клемма

20 Дополнительная клемма – – –

21 Краткое руководство пользователя

22 Инструкция по устано вке StarLine R6 – – –

23 Схема монтажа

24 Пластиковая карта

8

краткое руководство пользователя

1

4 5

8 9 10

11

15

16

21 22 23

2 3

12

17

6

7

13

14

18

19

20

24

9

StarLine M96

Пластиковая карта

В комплект поставки входит пластиковая карта, на которой
указаны:

• Сервисный код — предназначен для настройки и
программирования параметров комплекса с помощью
приложения StarLine Мастер.

• Код экстренного выключения охраны — предназначен для
экстренного снятия с охраны.

• Логин и пароль — предназначены для входа в личный кабинет
на сайте www.starline-online.ru

ВНИМАНИЕ! Не сообщайте никому код экстренного

выключения охраны! Помните, что зная код экстренного
выключения охраны, злоумышленник может отк лючить
защитные функции.

Метка

ВНИМАНИЕ! Метки, входящие в комплект поставки,

изначально находятся в транспортном режиме, в
котором они отк лючены! Нажатие кнопки метки в этом
режиме будет индицироваться зеленой и красной
вспышками встроенного светодиода.

Перед началом эксплуатации необходимо несколько раз нажать
кнопку метки до изменения цвета вспышек на зеленый.

Если элемент питания метки разряжен, то при включении
зажигания прозвучат 4 сигнала звукового извещателя и на номер
владельца будет отправлено SMS-сообщение. Рекомендуем как
можно скорее заменить элемент питания.

10

краткое руководство пользователя

Для замены элемента питания аккуратно плоским металлическим
или пластиковым предметом (металлическая линейка, тонкий
пластик) откройте корпус метки и, соблюдая полярность (как
изображено на фотографии), установите элемент питания в
отсек. Перед закрытием корпуса метки установите водозащитную
прокладку между ее частями. После установки элемента питания
в метку комплекс готов к эксплуатации.

Продолжительность нажатий на кнопку метки:

• коротко — поставить/снять с охраны;

• удержание в течение 3 секунд — включить/выключить

режим «Антиограбление» по метке;

• удержание более 3 секунд — включить/выключить
сервисный режим.

11

StarLine M96

Технические характеристики

Параметр Значение

Стандарт GSM 900-1800 МГц

Количество SIM-карт 2 (опционально 1 SIM -карта и 1 SIM-чип)

Исполнение антенны GSM внешняя (разъем FAKRA)

Радиоканал ближнего действия Bluetooth Smar t

•  2 C AN

•  1 UART

•  1 USB

•  вход зажигания

•  3 универсальных дискретных входа/

выхода типа ОК

•  3 универсальных дискретных входа/

Интерфейсы

Диапазон измеряемых напряжений
(аналоговый вход)

Чувствительность GPS/ГЛОНАСС

Напряжение питания 8-16 В

Емкость встроенного аккумулятора 110 0 м Ач

Диапазон рабочих температур от - 40 до +85 °С

Габариты основного блока 77х 58х19 мм

Вес 75 г

аналоговых входа / выхода типа ОК

•  1 универсальный дискретный вход/
выход типа ОК / LIN

•  вход антенны GSM (FAKRA)

•  разъем подключения приемника

GPS/ ГЛОНАСС

•  разъем подключения внешнего
микрофона

•  разъем подключения сервисной
кнопки

0-16 В (12 бит)

–148 dBm — «холодный» с тарт
–163 dBm — «горячий» старт
–165 dBm — в режиме сл ежения

12

краткое руководство пользователя

Световая и звуковая индикация

Событие Световые сигналы Сирена

Постановка в охрану 1 короткий 1 короткий

Постановка в охра ну
(с нарушение м одной из зон)

Постановка в охра ну
с отключением «Свободные
руки»

Постановка в охра ну
с отключением «Свободные
руки» (с нарушением одно й
из зон)

Снятие с охраны 2 коротких 2 коротки х

Снятие с охраны (была
нарушена одна из зон за
цикл охр аны )

Тре вога 30 сек 30 сек

Тревога предупредительного
уровня

Паника 10 сек 10 сек

Вход в сервис ный режим 1 длинный -

Выход из сервисного режима 2 коротк их 2 коротких

4 коротки х 4 коро тких

1 короткий+1 длинный

4 коротких+1 длинный 4 коротких+1 длинный

3 коротки х 3 коро тких

6 коротки х 3 коро тких

1 короткий+1 длинный

13

StarLine M96

Режимы работы

В охране

Снято с охраны

Режимы охраны

Дополнительные режимы

Режимы охраны обеспечивают защиту автомобиля от угона.

Дополнительные режимы предназначены для настройки
параметров комплекса (режим телематической настройки),
добавления новых устройств (режим регистрации устройств),
отключения охранных функций для передачи автомобиля на
техническое обслуживание (сервисный режим) и удобного
управления комплексом («Slave», «Свободные руки»).

Режим «В охране»

В режиме «В охране» осуществляется контроль следующих зон:
зажигание, двери, багажник, капот, педаль тормоза, стояночный
тормоз, датчик удара, датчик наклона). Если одна из зон будет
нарушена, комплекс перейдет в режим «Тревога» (стр. 16)

Постановка в охрану осуществляется только при
выключенном зажигании.

Антиограбление

Тре вога

Паника

Slave

Свободные руки

Сервисный режим

Режим регистрации устройств

Режим телематической настройки

14

краткое руководство пользователя

Постановка в охрану осуществляется одним из способов:

• SMS-командой «11»;

• командой «11» из голосового меню;

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru;

• постановкой штатной системы в охрану (режим «Slave») (стр. 17);

• при пропадании метки или касании сенсора ручки двери

(режим «Свободные руки») (стр. 18);

• однократным нажатием на кнопку метки в режиме «Снято
с охраны».

Успешную постановку в охрану комплекс подтвердит одним
звуковым сигналом и одной вспышкой световой аварийной
сигнализации.

Если двери, капот, багажник плохо закрыты, стояночный
тормоз не затянут, педаль тормоза нажата или один из
концевых выключателей дверей, капота, багажника
неисправен (постоянно замкнут), то комплекс
предупредит об этом 4 звуковыми сигналами и 4
вспышками световых сигналов. Восстановите нарушенную
охранную зону и проконтролируйте наличие
однократного подтверждающего сигнала о переходе в
режим охраны.

Режим «Снят с охраны»

Снятие с охраны осуществляется одним из способов:

• SMS-командой «10»;

• командой «10» из голосового меню;

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru;

• снятием штатной системы с охраны (режим «Slave»);

• при появлении метки или касанием ручки двери (режим

«Свободные руки»);

• однократны м нажатием на кнопк у метки в режиме «В охране ».

15

StarLine M96

Успешное снятие с охраны будет подтверждено 2 звуковыми
сигналами и 2 световыми сигналами. Если во время охраны был
активирован режим «Тревога», то последуют 3 звуковых сигнала и
3 вспышки световыми сигналами.

После снятия с охраны при отсутствии действий через
30 секунд комплекс автоматически перейдет в режим
«В охране» без запирания центрального замка, по
истечении еще 30 секунд — запрет центральный замок.

Режим «Тревога»

Режим «Тревога» активируется при нарушении любой
из зон в режиме «В охране». Комплекс включит звуковое
оповещение сиреной и световую аварийную сигнализацию на
30 секунд и оповестит об этом владельца (телефонный звонок,
SMS-сообщение, уведомление в мобильном приложении).
Если зона не будет восстановлена, то комплекс повторит цикл
тревожной сигнализации еще 2 раза.

При нарушении одной из предупредительных зон последуют
6 световых сигналов и 3 коротких сигнала сиреной.

ВНИМАНИЕ! Максимальное количество срабатываний

зон ограничено 8 повторениями на 1 цикл охраны.

Режим «Паника»

Режим «Паника» предназначен для обеспечения безопасности
владельца и автомобиля.

Этот режим активируется по команде владельца с помощью
SMS-команды «19». После получения команды комплекс
включает звуковое оповещение сиреной и аварийной световой
сигнализацией на 10 секунд для привлечения внимания
окружающих.

16

краткое руководство пользователя

Режим «Антиограбление»

Режим «Антиограбление» предназначен для защиты водителя от
разбойного нападения во время движения.

Режим включается по команде «31» владельца через
SMS-сообщение, командой «31» из голосового меню, мобильного
приложения или из личного кабинета. После получения команды
комплекс включит предупреждающие сигналы о предстоящей
блокировке двигателя: сначала звуковым извещателем в течение
30 секунд, затем сиреной и световой аварийной сигнализацией
в течение 30 секунд. При снижении скорости менее 30 км/ч
двигатель будет заблокирован.

Выход из режима «Антиограбление» и разблокировка двигателя
осуществляется вводом кода экстренного выключения охраны,
указанного на пластиковой карте владельца, при помощи
сервисной кнопки (стр. 29).

Работа режима «Антиограбление» по пропаданию метки
описана в полной версии Инструкции по эксплуатации на
сайте www.starline.ru

Режим «Slave»

Режим «Slave» позволяет управлять комплексом при помощи
брелока штатной сигнализации.

В этом режиме используется дополнительная авторизация
владельца по наличию метки. При снятии с охраны штатной
сигнализации комплекс проверяет наличие метки в зоне
опознавания, если метка обнаружена, то автомобиль снимается с
охраны.

17

StarLine M96

Если метка не будет обнаружена в течение 10 секунд , то последуют
предупредительные сигналы звукового извещателя в течение 10
секунд, затем предупредительные сигналы сирены в течение 10
секунд. Если метка не будет обнаружена, то комплекс перейдет в
режим «Тревога» (стр. 16).

Режим «Свободные руки»

Режим «Свободные руки» предназначен для автоматического
управления постановкой/снятием с охраны.

При нахождении метки рядом с автомобилем автоматически
происходит снятие с охраны. Как только метка пропадает из зоны
видимости, комплекс переходит в режим «В охране».

Включить или отключить режим «Свободные руки» можно при
помощи SMS-команды («71» и «70» соответственно), команды
из голосового меню, из мобильного приложения или личного
кабинета на сайте www.starline-online.ru

Сервисный режим

Сервисный режим предназначен для временного отключения
охранных функций и запрета доступа к настройкам комплекса.
Рекомендуется на период сервисного технического обслу живания.

Включение/выключение сервисного режима возможно
только из режима «Снято с охраны» вблизи автомобиля.

Переход в сервисный режим осуществляется одним из способов:

Переход в сервисный режим будет подтвержден желтой
индикацией светодиода метки.

18

• удержанием кнопки метки в течение 5 секунд;

• SMS-командой «51»;

• командой

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru

«51»

из голосового меню;

краткое руководство пользователя

ВНИМАНИЕ! В сервисном режиме переход в остальные

дополнительные режимы запрещен!

Выход из сервисного режима осуществляется одним из способов:

• удержанием кнопки метки в течение 3 секунд;

• SMS-командой «50»;

• командой «50» из голосового меню;

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru

Функция «Запрет поездки»

Использование функции «Запрет поездки» запрещает движение
без дополнительной авторизации владельца.

Дополнительная авторизация осущес твляется посредством ввода
кода авторизации владельца штатными кнопками автомобиля
(например, кнопки управления мультимедиа на руле, кнопки
управления стеклоподъемниками)
Ввод кода осуществляется при включенном зажигании.

Если код авторизации владельца не будет введен, то при попытке
начать движение, двигатель будет заблокирован на 1 минуту или
до момента ввода кода авторизации владельца (стр. 34).

при каждом снятии с охраны.

Функция «Запуск двигателя»

Функция запуска позволяет дистанционно и автоматически
запустить/остановить двигатель автомобиля.

Подготовка автомобиля с МКПП к дистанционному и
автоматическому запуску двигателя

Перед запуском двигателя необходимо выполнить процедуру
«программная нейтраль»:

• включите стояночный тормоз при работающем двигателе.
Загорится светодиод на сервисной кнопке;

19

StarLine M96

• извлеките ключ из замка зажигания. Двигатель продолжит
работать;

• выйдите из автомобиля, закройте двери, багажник, капот и
подайте команду «Постановка в охрану». Двигатель будет
остановлен;

• комплекс перейдет в режим охраны;

• комплекс готов к дистанционному и автоматическому

запуску двигателя.

Если после выполнения «программной нейтрали» будет
открыта дверь или капот, то дистанционный и
автоматический запуск двигателя будет отменен до
следующего выполнения алгоритма «программной
нейтрали».

Подготовка автомобиля с АКПП к дистанционному и
автоматическому запуску двигателя

Убедитесь, что селектор АКПП находится в положении «Паркинг».

Запуск двигателя

Дистанционный запуск двигателя осуществляется одним из

способов:

• SMS-командой «21»;

• командой «21» из голосового меню;

• из мобильного приложения StarLine;

• из личного кабинета на сайте www.starline-online.ru

Автоматический запуск двигателя может осуществляться по
одному из условий:

• по значению температуры (запуск двигателя при снижении
температуры двигателя до заданного значения. Значение
температуры устанавливается в приложении StarLine или в
личном кабинете на сайте www.starline-online.ru);

20

краткое руководство пользователя

• по значению напряжения АКБ (запуск двигателя при
уменьшении напряжения АКБ. Значение напряжения
устанавливается в приложении StarLine или личном
кабинете на сайте www.starline-online.ru);

• периодический (запуск двигателя с заданным периодом
работы через заданный повторяющийся интервал времени.
Интервал и период устанавливается в приложении StarLine
или личном кабинете на сайте www.starline-online.ru);

• по будильнику (запуск двигателя в заданное время. Время
и дни недели устанавливаются в приложении StarLine или
личном кабинете на сайте www.starline-online.ru).

Минимальное время работы двигателя при
дистанционном запуске — 10 минут. Его можно изменить
в личном кабинете на сайте www.starline-online.ru или
в мобильном приложении StarLine.

ВНИМАНИЕ! Дистанционный и автоматический запуск

двигателя не произойдет, если с момента последнего
запуска прошло менее 1 часа.

Остановка двигателя

Остановка двигателя происходит, если:

• отправлена команда владельцем (SMS-команда «20»,
команда из голосового меню, команда из мобильного
приложения StarLine или из личного кабинета на
сайте www.starline-online.ru);

• активирован режим «Тревога»

• автомобиль начал движение;

• открыт капот;

• выключен стояночный тормоз (для автомобилей с МКПП);

• переключен селектор АКПП из положения «Паркинг» (для

автомобилей с АКПП);

• нажата педаль тормоза.

(стр. 16)

;

21

StarLine M96

Продолжение движения на автомобиле после
дистанционного запуска двигателя

Для продолжения движения на автомобиле, не прекращая работу
двигателя после дистанционного запуска, выполните следующие
действия:

• для автомобилей с замком зажигания:

• снимите комплекс с охраны;

• вставьте ключ в замок зажигания, поверните его до

положения «Зажигание включено» и начните движение;

• светодиод на сервисной кнопке погаснет при начале
движения, нажатии педали тормоза или выключении
стояночного тормоза;

• для автомобилей с кнопкой СТАРТ/СТОП:

В зависимости от автомобиля и способа подключения
комплекса возможно несколько вариантов:

• первый способ:

• снимите комплекс с охраны;

• удерживайте педаль тормоза в течение 3 секунд;

• светодиод на сервисной кнопке погаснет,

после чего можете начинать движение
(кнопку СТАРТ/СТОП нажимать не требуется);

• второй способ:

• снимите комплекс с охраны;

• нажмите кнопку СТАРТ/СТОП 1 или 2 раза;

• светодиод на сервисной кнопке погаснет, после

чего можете начинать движение.

ВНИМАНИЕ! Способ подключения вашего

комплекса и алгоритм работы уточните у
специалиста по установке при монтаже.

22

краткое руководство пользователя

Функция «Турботаймер»

Для автомобилей с турбонаддувом используйте функцию
«Турботаймер» для охлаждения турбины двигателя.

Для активации функции выполните следующие действия:

• включите стояночный тормоз при работающем двигателе.
Загорится светодиод на сервисной кнопке;

• извлеките ключ из замка зажигания. Двигатель продолжит
работать;

• выйдите из автомобиля, закройте двери, багажник, капот и
включите режим «В охране»;

• когда турбина охладится двигатель будет остановлен.

Время охлаждения турбины вычисляется автоматически
и зависит от частоты оборотов двигателя перед
окончанием поездки.

Максимальное время охлаждения турбины — 5 минут.

Команды управления по GSM

Телефонный номер, с которого первый раз совершен звонок на
номер комплекса, будет автоматически записан как основной
номер владельца. С этого номера все команды отправляются без
GSM-пароля. Для отправки команд с других номеров необходимо
в начале текста с командой вводить пароль (например, для
постановки в охрану отправьте следующее SMS-сообщение:
«

12 3 4 11

», где 1234 — пароль, 11 — номер команды

GSM-пароль устанавливается с основного номера владельца при
первом звонке.

Команды управления преведены в таблице

).

(стр. 24).

23

StarLine M96

Текст SMS команды Значение команды

10
ОХРАН А­О­O
11
ОХРАН А+
О+
O+

12 Постановка в охра ну без датчика удара

13

14

15 Постан овка в охрану без датчика нак лона

18 Постанов ка в охрану без датчи ка движения

19 Включение режима «Паника»

20
ДВИГАТЕЛЬ­ Д­ D­21
ДВИГАТЕЛЬ+
Д+
D+
31
АНТИ+
А+
A+
40
GPS

Снятие с охраны

Постановка в охрану

Постановка в охра ну без дополнительного
датчика

Постановка в охра ну без предварительного
уровня датчика удара

Остановка двигателя

Запуск двигателя

Включение режима «Антиограбление»

Запрос координат автомобиля

24

краткое руководство пользователя

Текст SMS команды Значение команды

41
АВТО
СОСТОЯНИЕ
AUTO
43
LBS
45

БАЛАНС

ДЕНЬГИ

BALANCE

MONEY

50

СЕРВИС-

С-

S

51
СЕРВИС+
С+
S+
70
РУКИ­Р­R­71
РУКИ+
Р+
R+

Запрос состояния автомобиля

Запрос идентификатора текущей базовой
станции

Запрос SMS о состоян ии GSM/GPRS соединения,
данных о ба лансе

Отключение сервисного режима

Включение сервисного режима

Отключение режима «Свободные руки»

Включение режима «Свободные руки»

25

StarLine M96

Изменение настроек

Изменение пользовательских настроек доступно в личном
кабинете на сайте www.starline-online.ru

Регистрация меток и смартфонов

Для регистрации новых меток и смартфонов используйте режим
регистрации устройств.

Для исключения несанкционированного добавления
новых компонентов переход в режим регистрации
устройств осуществляется только из режима «Снято с
охраны».

Все метки и смартфоны должны быть зарегистрированы
за один цикл. Всего в системе может быть зарегистрировано
до 5 устройств.

ВНИМАНИЕ! При регистрации новых компонентов все

предыдущие метки и смартфоны будут удалены из
памяти, их необходимо зарегистрировать заново.

26

краткое руководство пользователя

Вход в режим регистрации устройств

1) Снимите комплекс с охраны.

2) Выключите зажигание.

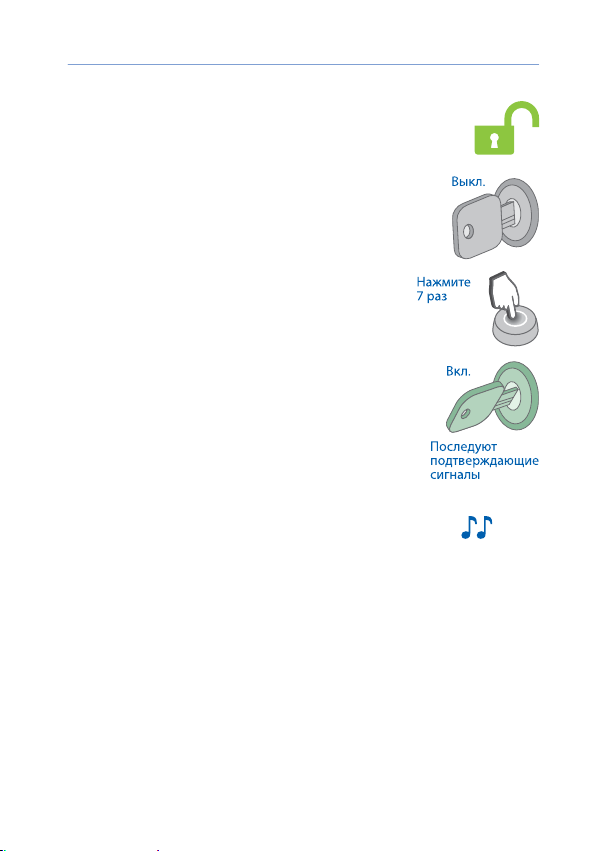

3) Нажмите сервисную кнопку 7 раз.

4) Вк лючите зажигание. Последуют 7 световых
сигналов на сервисной кнопке и 7 сигналов
звукового извещателя.

5) Вход в режим регистрации будет
подтвержден 2 короткими сигналами
звукового извещателя.

27

StarLine M96

Регистрация меток и смартфонов

1) Извлеките из метки элемент питания.

2) Удерживайте кнопку метки и установите
элемент питания. Светодиод метки
загорится красным цветом.

3) Отпустите кнопку и проконтролируйте
наличие серии вспышек красного цвета
в течение 10 секунд.

4) Успешная регистрация будет подтверждена
вспышкой зеленого цвета и 2 сигналами
звукового извещателя. Если метка не
зарегистрировалась, светодиод загорится
красным цветом.

5) Повторите пп.1-3 для остальных меток.

6) Зарегистрируйте смартфон с помощью
мобильного приложения StarLine.

28

краткое руководство пользователя

www.starline-online.ru

7) Выход из режима регистрации устройств
осуществляется автоматически через
10 минут или при выключении зажигания.
В момент выхода из режима последуют
звуковые сигналы, соответствующие
количеству зарегистрированных меток и
смартфонов.

Экстренное снятие с охраны

Если была утеряна метка, разрядился элемент питания, нет
доступа к мобильному приложению или включен режим
«Антиограбление», то воспользуйтесь кодом экстренного
выключения охраны, указанным на пластиковой карте.

29

StarLine M96

X

Для того, чтобы снять комплекс с охраны выполните следующие
действия:

1) Включите зажигание. Активируется тр евога.

2) Нажмите на сервисную кнопку количество
раз, соответствующее первой цифре кода
экстренного выключения охраны.

3) Выключите зажигание. Загоритс я светодиод
на сервисной кнопке, количество вспышек
будет соответствовать количеству нажатий.

4) Включите зажигание.

5) Повторите пп.2...4 для остальных цифр
кода.

Если код экстренного выключения охраны введен верно,
последуют 2 коротких звуковых сигнала сиреной и 2 вспышки
световыми сигналами. Комплекс перейдет в режим «Снято
с охраны».

30

краткое руководство пользователя

ВНИМАНИЕ! Если код экстренного выключения охраны

будет 3 раза введен неверно, то возможность
повторного ввода кода будет заблокирована на 15 минут
и на номер телефона владельца придет
SMS-оповещение.

Пример ввода кода 5342

5

2

2

3 4

5 3 4

2

2

31

StarLine M96

Изменение кода авторизации
владельца

Код владельца используется для авторизации пользователя при
помощи штатных кнопок автомобиля (стр. 34).

Для изменения кода авторизации владельца выполните
следующие действия:

1) Снимите комплекс с охраны.

2) Выключите зажигание.

3) Нажмите сервисную кнопку 7 раз.

4) Включите зажигание. Последуют 7 световых
сигналов светодиода на сервисной
кнопке и прозвучат 7 сигналов звукового
извещателя.

Вход в режим регистрации будет
подтвержден 2 короткими сигналами
звукового извещателя.

5) Введите новый код авторизации владельца
с помощью штатных кнопок автомобиля
с интервалом нажатия не более 3 секунд.
Каждое нажатие штатной кнопки будет
сопровождаться однократным сигналом
звукового извещателя.

32

краткое руководство пользователя

Код авторизации владельца состоит из кодовой
последовательности, содержащей от 5 до 30 нажатий
штатных кнопок. Список штатных кнопок,
поддерживаемых автомобилем, смотрите на сайте

can.starline.ru

Если после нажатия штатной кнопки не последует
звуковой сигнал, то кнопка не поддерживается в данном
автомобиле.

6) Через 3 секунды после окончания
ввода кода владельца прозвучат
2 коротких сигнала звукового извещателя,
подтверждающих принятие кода.

7) Введите код авторизации владельца
повторно.

8) Если код введен верно, то комплекс выдаст
2 коротких сигнала звуковым извещателем.
Если код введен неверно, прозвучит 4
коротких сигнала, в этом случае, повторите
пп.7...8.

9) Через 10 секунд выключите зажигание для
выхода из режима регистрации.

Выход из режима регистрации будет
подтвержден 2 короткими сигналами
звукового извещателя.

33

StarLine M96

Код авторизации владельца

Настоящий раздел заполянется специалистом по установке.

Код авторизации владельца:

Изготовитель оставляет за собой право на внесение изменений
в конструкции и элементы без предварительного уведомления

Общество с ограниченной ответственностью

«Научно-производственное объединение «СтарЛайн»

ул. Комисс ара Смирнова, д.9, ли тер А, офис 204

34

Изготовитель:

(ООО «НПО «Стар Лайн»)

194044, Ро ссия, г. Санкт–Петербу рг,

краткое руководство пользователя

StarLine M96
