Благодарим Вас за выбор

охранно-телематического комплекса

StarLine E90, E91 2CAN

и желаем Вам безопасных поездок!

Информация, представленная в данной инструкции,

относится к системам StarLine Е90, Е90 GSM, Е91, Е91 GSM

c программным обеспечением FN24-М2 и выше.

Редакция №10

Июль 2015 г.

StarLine E90, E91

Пожалуйста, прочитайте

внимательно!

Перед началом эксплуатации автосигнализации внимательно прочитайте настоящую инструкцию, обратите особое внимание на разделы, отмеченные знаком подходит ли данная автосигнализация для Вашего автомобиля, для чего руководствуйтесь требованиями изготовителя автомобиля и инструкцией по эксплуатации автомобиля.

Если вы не смогли определить, подходит ли данная автосигнализация для установки на автомобиль, верните её продавцу в течение 14 дней с момента покупки.

Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Установка автосигнализации должна быть произведена только специально обученными квалифицированными специалистами.

Запрещается осуществлять монтаж, программирование, обслуживание, ремонт и разборку-сборку сигнализации и брелков лицами, не являющимися квалифицированными специалистами и не прошедшими обучение и проверку знаний по технике безопасности.

При программировании параметров автосигнализации устанавливаемые параметры не должны противоречить требованиям инструкции по эксплуатации автомобиля.

Пользователь несет полную ответственность за ущерб, причиненный людям, животным и имуществу в результате использования автосигнализации не по ее прямому назначению, или с нарушениями требований безопасности, изложенных в настоящей инструкции.

Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные несоблюдением правил безопасности и требований, изложенных в настоящей инструкции.

(ВНИМАНИЕ!), и определите,

инструкция по эксплуатации

Во избежание возможных недоразумений сохраняйте документы, прилагаемые к автосигнализации при продаже. Проверьте заполнение гарантийного талона, в том числе наличие даты продажи и печати продавца. При отсутствии даты продажи (покупки) гарантийный срок исчисляется с момента изготовления автосигнализации.

Не носите брелок от автосигнализации на одной связке с ключами от автомобиля. Не оставляйте брелки управления сигнализацией в местах доступных для детей и животных. Не допускайте попадание жидкостей в брелок.

Если на дисплее брелка появилась иконка разряде элемента питания брелока, заблаговременно примите меры по замене элемента питания.

Рекомендуем хранить новый запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

, предупреждающая о

Обязательные меры безопасности при использовании функции дистанционного запуска двигателя

Необходимо помнить, что автомобиль является источником повышенной опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствие водителя”.

StarLine E90, E91

Перед эксплуатацией автосигнализации

StarLine Е90, E91 внимательно ознакомьтесь с мерами безопасного использования функции дистанционного, или автоматического, запуска двигателя, изложенными ниже:

1. всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;

2. всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля;

3. оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положение “PARK”, а рычаг переключения ручной коробки передач – в нейтральное положение;

4. если в Вашем автомобиле установлена ручная коробка передач, то перед включением функции дистанционного, или автоматического, запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя “программная нейтраль”;

5. никогда не передавайте брелки управления автосигнализацией детям, а также другим лицам без их предварительного ознакомления с инструкцией по эксплуатации;

6. перед тем как вк лючить функцию дистанционного, или автоматического, запуска двигателя:

- убедитесь в исправном состоянии автомобиля,

- убедитесь в наличии достаточного количества топлива, масла, охлаждающей жидкости и т. д.,

- установите необходимые параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров,

- установите регулятор обдува салона в положение “циркуляция воздуха”, что позволит более эффек тивно прогреть или охладить воздух в автомобиле.

инструкция по эксплуатации

Содержание

Введение ......................................................................................................................8

Комплект поставки ..................................................................................................10

Технические характеристики ...............................................................................14

Охранные и сервисные функции автосигнализации ....................................15

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией .................................................................... 18

Продолжительность нажатия кнопок брелков .......................................................19

Команды брелков управления ........................................................................................19

Жидкокристаллический дисплей брелка ..................................................................23

Индикация активных режимов и функций ................................................................23

Индикация состояния автосигнализации и автомобиля ........................................24

Меню функций основного брелка ...............................................................................25

Программирование режимов работы курсорным способом .............................28

Перечень режимов, программируемых курсорным cпособом ..........................30

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения ..........................31

Включение охраны без звуковых сигналов подтверждения ...............................32

Включение режима бесшумной охраны ......................................................................33

Автоматическое включение охраны ...........................................................................34

Включение охраны с работающим двигателем .......................................................35

Дистанционная остановка двигателя без выключения режима охраны .......36

Включение охраны без брелка .....................................................................................37

Автоматический возврат в режим охраны ...............................................................38

Обход зоны дверей и задержка активации датчиков ...........................................38

Самодиагностика при включении режима охраны ....................................................38

Выключение охраны со звуковыми сигналами подтверждения ........................40

Выключение охраны без звуковых сигналов подтверждения ............................41

Двухшаговое выключение блокировки двигателя ....................................................42

Выключение охраны без использования брелка ....................................................43

Выключение охраны с работающим двигателем ....................................................44

Самодиагностика при выключении режима охраны ................................................45

Сигналы тревоги ...................................................................................................................46

Отображение сигналов тревоги на дисплее брелка .............................................48

Прерывание сигналов тревоги без выключения режима охраны .....................49

Защищенность автосигнализации от отключения питания ...................................50

Дополнительные датчики ................................................................................................50

Дополнительные беспроводные реле блокировки ..............................................51

Дополнительное кодовое реле StarLine R3 ............................................................51

StarLine E90, E91

Подключение информационно-поисковых GSM модулей .......................................51

Режим антиограбления ......................................................................................................52

Включение режима антиограбления брелком ........................................................ 52

Скрытое включение режима антиограбления .......................................................... 53

Выключение режима антиограбления ........................................................................ 55

Режим «Паника» .................................................................................................................... 56

Режим иммобилайзера ...................................................................................................... 57

Выключение блокировки двигателя в режиме иммобилайзера ....................... 57

Сервисные функции автосигнализации

Контроль состояния автомобиля, напряжения АКБ и температуры салона ...58

Поиск автомобиля на стоянке и контроль температуры двигателя ...................59

Временное отключение датчика удара ......................................................................60

Временное отключение дополнительного датчика ...............................................61

Временное отключение датчика наклона .................................................................62

Настройка чувствительности датчика удара ............................................................63

Настройка чувствительности датчика наклона ........................................................64

Автоматическое управление замками дверей .........................................................66

Дистанционное управление замками дверей ..........................................................67

Управление дополнительным каналом №1 ............................................................. 68

Управление дополнительным каналом №2 ...............................................................70

Управление дополнительным каналом №3 ...............................................................72

Управление дополнительным каналом №4 ...............................................................72

Управление дополнительным каналом №5 ...............................................................73

Управление дополнительным каналом №6 ...............................................................74

Режим турботаймера .........................................................................................................75

Активация режима турботаймера

и программирование времени работы ...................................................................75

Включение турботаймера ..................................................................................................76

Вызов из автомобиля ..........................................................................................................79

Контроль заряда элемента питания брелка с ЖКИ .................................................79

Контроль исправности концевых выключателей .....................................................80

Сервисный режим ................................................................................................................81

Функция просмотра тревог ..............................................................................................81

Автоматический контроль канала связи ....................................................................83

Контроль количества брелков, записанных в память системы ..........................83

Блокировка кнопок брелка .............................................................................................84

Персональный код экстренного выключения режима охраны............................84

Алгоритм ввода персонального кода (экстренное выключение охраны) ........85

Запись брелков в память автосигнализации ...............................................................86

инструкция по эксплуатации

Дистанционный запуск двигателя

Особенности дистанционного запуска двигателя ..................................................87

Подготовка к дистанционному запуску в автомобилях с ручной КПП ...........88

Выполнение «программной нейтрали» ..........................................................................88

Дистанционный запуск двигателя брелком ...............................................................91

Дистанционная остановка двигателя ..........................................................................92

Дистанционное продление работы двигателя ..........................................................93

Автоматический запуск двигателя .................................................................................94

Автоматический запуск двигателя по будильнику ....................................................94

Автоматический периодический запуск двигателя ..................................................95

Автоматический запуск двигателя по температуре ..................................................96

Выключение автоматических запусков .......................................................................98

Индикация работающего двигателя после автоматического запуска ..............99

Реж им SL AVE

Основные термины и определения ..............................................................................101

Управление автосигнализацией в режиме SLAVE .....................................................102

Иммобилайзер с валидатором (авторизация вводом пин -кода штатными кнопками автомобиля)

Режим антиограбления ..................................................................................................108

...................

Программирование функций

Программирование охранных и сервисных функций (таблица №1) ...............110

Программирование параметров запуска двигателя (таблица №2) .................113

Элементы питания брелков и их замена .....................................................................115

107

StarLine E90, E91

Введение

StarLine Е90, E91 — современный охранно-телематический комплекс. Защитные свойства комплекса разработаны по инновационным технологиям.

Телематика

Опциональный GSM-GPRS, GPS-ГЛОНАСС телематический модуль позволяет определить координаты автомобиля, управлять охраной вашего автомобиля дистанционно

Диалоговая защита

Диалоговый код управленияс индивидуальными ключами шифрования 128 бит гарантирует надежную защиту от всех известных кодграбберов

Защита от помех

StarLine Е90, E91 уверенно работает в условиях экстремальных городских радиопомех благодаря уникальному 128-канальному узкополосному трансиверу

Контроль канала связи

Автоматический контроль канала связи обеспечивает проверку нахождения брелка в зоне действия приемопередатчика автосигнализации

Автозапуск

Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время

Встроенный 2CAN*

Обеспечивает быструю, удобную и безопасную установку охранных систем StarLine на современные автомобили, оснащенные шинами CAN

* Только для автосигнализации StarL ine E91

инструкция по эксплуатации

3D Датчик удара и наклона Интегрированный цифровой датчик наклона и удара с дистанционной настройкой регистрирует поддомкрачивание и эвакуацию автомобиля

Гибкие сервисные каналы

Программируемые параметры управления аварийной световой сигнализацией, складыванием зеркал, настройкой сидений под владельца...

Расширенный диапазон температур

StarLine Е90, E91 уверенно работает в суровых климатических условиях при температуре от минус 50°С до

плюс 85°С благодаря высококачественным

комплектующим

Рекордная энергоэкономичность

Рекордная энергоэкономичность StarLine Е90, E91 благодаря использованию запатентованных прогрессивных технологий и программных решений

Патентная защита

Технические решения и авторский дизайн StarLine защищены патентами и авторскими свидетельствами

StarLine E90, E91

Комплект поставки

1 - краткая инструкция по эксплуатации;

2 - гарантийный талон;

3 - памятка;

4 - основной брелок управления с обратной связью и ЖК дисплеем;

5 - центральный процессорный блок;

6 - элемент питания основного брелка (ААА);

7 - дополнительное реле вместе с колодкой (3 шт.);

8 - дополнительный брелок;

9 - силовой модуль;

10 - модуль приемопередатчика (трансивер);

11 - модуль обхода штатного иммобилайзера*;

12 - сирена*;

*Отличия в комплектации автосигнализ аций StarLine E90 и StarLi ne E91:

Модель:

StarLine E9 0 опция опция опция

StarLine E91

Модул ь

2CAN

установлен в

центральный блок

Модуль обхода штатного

иммобилайзера

в комплекте в комплекте

Сирена

инструкция по эксплуатации

StarLine E90, E91

13 - основной кабель с 18-контактным разъемом;

14 - кабель подключения силового модуля и датчика температуры

двигателя к блоку автосигнализации;

15 - кабель подключения 2CAN интерфейса;

16 - кабель с 8-контактным разъемом для подключения входов

автосигнализации;

17 - кабель подключения приемопередатчика;

18 - светодиод индикации состояния автосигнализации;

19 - провод подключения концевого вык лючателя капота;

20 - сервисная кнопка;

21 - датчик температуры двигателя;

22 - переходник для подключения дополнительных датчиков;

23 - концевой выключатель капота, 2 самореза, клемма для

подключения массы, диоды 1N4007.

инструкция по эксплуатации

13 14 15

16 17 18 19

20 21 22

StarLine E90, E91

Технические характеристики

• Несущая частота радиосигналов управления ... ... . от 433,05 до 434,79 МГц

• Количество радиоканалов управления ................................................ 128

• Максимальный радиус действия основного брелка:

при передаче команд управления .................................... 800 м*

при приеме сигналов оповещения ................................. 2000 м*

• Максимальный радиус действия дополнительного брелка ... ...... ... .. 15 м*

• Тип датчика удара/наклона ... ... интегральный трехосевой акселерометр

• Рабочая температура ........................................................ от - 50 до + 85 °С

• Напряжение питания постоянного тока .......................................... 9 - 18 В

• Ток, потребляемый сигнализацией в режиме охраны . ... ..не более 22 мА

Максимально допустимое значение тока на выходах:

• подключения сирены ............................................................................ 2 А

• подключения световых сигналов ................................................. 2 х 7,5 А

• управления центральным замком ................................................ 2 х 200 мА

• включения зажигания ......................................................................... 25 А

• включения аксессуаров ...................................................................... 25 А

• включения стартера ............................................................................ 25 А

• блокировки двигателя (черно-красный провод разъема Х1 ) ...... 200 мА

• блокировки двигателя (с использованием внешнего реле ) ............. 30 А

• дополнительных каналов управления ........................................... 200 мА

• альтернативного управления 2CAN интерфейса** ...................... 200 мА

Питание брелка c ЖК дисплеем .......................... 1,5В (1 элемент типа «ААА»)

Питание дополнительного брелка ................... 3В (1 элемент типа «CR2450»)

* Дальность действия брелков может уменьш аться в зависимости от места установки приемопередатчика, места нахождения автомобиля и владельца, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка. ** Для автосиг нализации Е91.

Автосигнализаци я StarLine Е90, E91 разрешена к использованию на т ерритории РФ и соответствует всем треб ованиям нормативных документов РФ. Срок слу жбы StarLine Е90, E91 составляет 5 ле т при условии, что изделие устанав ливается и эксплуатируется в соответствии с инструкциями по установке и эксплуатации.

Производитель оставляет за собой право без предварительного уведомления вносить в конструкцию, дизайн и комплектацию данного изделия незначительные изменения, не влекущие снижения его технических характеристик.

инструкция по эксплуатации

Охранные и сервисные функции автосигнализации

Охраняемые зоны автомобиля и способы их контроля

• Двигатель — реле блокировки, (опция), кодовое реле StarLine R3 (опция).

• Двери, капот, багажник, стояночный тормоз, педаль тормоза — концевые выключатели.

• Зажигание — вход контроля цепи зажигания.

• Кузов — двухуровневый датчик удара, датчик наклона.

• Внутреннее пространство салона

— дополнительный датчик (опция).

Защищенность автосигнализации

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

• Запатентованный многоканальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех.

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.

• Прерывание сигналов тревоги без выключения режима охраны.

• Ограничение количества циклов сигналов тревоги от датчиков.

• Автоматический контроль канала связи.

Защитные и противоугонные функции автосигнализации

• Режим охраны со звуковыми и световыми сигналами тревоги.

• Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем

(основной брелок).

• Бесшумное включение/выключение режима охраны.

• Режим бесшумной охраны.

• Режим охраны с работающим двигателем.

• Включение/выключение охраны без использования брелка.

• Автоматический возврат в режим охраны при случайном

выключении.Автоматическое включение режима охраны.

• Режим иммобилайзера.

• Режим антиограбления.

цифровые радиореле StarLine R2

StarLine E90, E91

• Режим «Паника».

• Программируемый персональный код экстренного выключения

режима охраны.

• Блокировка двигателя и её сохранение при демонтаже автосигнализации.

• Программируемое 2-шаговое выключение блокировки двигателя.

Самодиагностика и индикация режимов работы

• Индикация неисправной зоны при включении режима охраны.

• Индикация причин срабатывания автосигнализации по 11 зонам

охраны.

• Индикация состояния автосигнализации светодиодом и на дисплее брелка.

• Индикация факта срабатывания автосигнализации звуковыми сигналами.

• Автоматический контроль состояния охранных датчиков с отключением неисправных и сообщением об их отключении.

• Светодиодная индикация исправности концевых выключателей

• Брелок с интуитивно понятным дисплеем.

• Комфортная подсветка дисплея.

• 3 различных звуковых режима и виброрежим работы брелка.

• Просмотр истории тревог.

Сервисные функции автосигнализации

• Обход зоны дверей и задержка активации датчиков до выключения салонного света.

• Выбор громкости сигналов подтверждения включения/выключения охраны.

• Дистанционное отключение датчика удара/наклона и

дополнительного датчика по уровням в режиме охраны.

• Дистанционное управление центральным замком.

• Управление центральным замком от замка зажигания.

• Двухшаговое отпирание замков дверей.

• Двухимпульсное запирание замков дверей.

• 6 каналов управления дополнительным оборудованием.

инструкция по эксплуатации

• Контроль напряжения аккумулятора автомобиля.

• Раздельная индикация температуры в салоне и под капотом

автомобиля.

• Возможность реализации функции «комфорт».

• Функция вызова из автомобиля.

• Световая сигнализация открытых дверей.

• Режим турботаймера.

• Дистанционное программирование функций и брелков.

• Сервисный режим.

• Управление освещением салона автомобиля.

• Режим вызова из автомобиля.

• Защита от случайного нажатия кнопок брелка.

• Запись новых брелков и удаление утерянных брелков из памяти

системы.

• Индикация текущего времени, будильник, таймер обратного отсчета.

• Индикация разряда элемента питания основного брелка.

• Возможность совместной работы с GSM модулями

StarLine M20, M30, StarLine M21, M31 и StarLine М32 (управление автосигнализацией и контроль её состояния по GSM каналу).

Функции запуска двигателя

• Дистанционный запуск/продление работы/остановка двигателя.

• Автоматический запуск двигателя по температуре, будильнику

или периодический запуск каждые 2, 4, 6, 8 ..... 24 часа.

• Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп».

• Выбор типа двигателя: бензин/дизель.

• Выбор типа трансмиссии: автоматическая/ручная.

• Контроль работы двигателя по сигналам таходатчика, генератора

или напряжению бортовой сети.

• Защита от перекрутки стартера при запуске двигателя.

• Индикация оставшегося времени работы запущенного двигателя

на дисплее брелка.

StarLine E90, E91

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией

Система комплект уется двумя брелками управления.

Основной брелок: Дополнительный брелок:

4-кнопочный брелок с обратной 3-кнопочный брелок связью и жидкокристаллическим без дисплея. (ЖК) дисплеем.

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при: – срабатывании датчиков и возникновении тревоги; – выполнении команд, переданных с других брелков; – изменении режимов работы и функций сигнализации.

При этом на дисплее отображается текущее состояние сигнализации, включаются звуковые и вибросигналы и подсветка дисплея.

Кроме этого на ЖК дисплей брелка выводится информация о текущем времени, вк люченном будильнике, таймере, напряжении АКБ, температуре двигателя и салона автомобиля.

инструкция по эксплуатации

Для того чтобы максимально использовать возможности, предоставляемые охранной системой, мы рекомендуем пользоваться основным брелком управления. Дополнительный брелок мы рекомендуем использовать только при отсутствии возможности работы с основным. Функции оповещения в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков:

• короткое нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды;

• длительное нажатие — нажатие и удерживание кнопки

(или двух кнопок) до появления мелодичного звукового сигнала;

• двойное нажатие — два нажатия одной кнопки в

течение 1 секунды;

• последовательное нажатие — два нажатия одной или разных

кнопок. Первое нажатие - длительное (до появления звукового сигнала), второе нажатие - кратковременное (

предварительн

следует отпустить первую кнопку).

Команды брелков управления

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Включить охрану (со звуковым подтверждением)

Выключить охрану (со звуковым подтверждением)

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Управление функциями охраны

коротко

выкл.

любые кроме

выкл.

вкл.

StarLine E90, E91

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Включить охрану (без звукового подтверждения)

Выключить охрану (без звукового подтверждения)

Включить режим бесшумной охраны

Прервать сигналы тревоги

Включить режим антиограбления*

Отключить режим антиограбления*

Отключение/ включение датчика удара по уровням

Отключение/ включение дополнит. датчика по уровням

Отключение/ включение датчика наклона

Основной

брелок

1 + 1

последоват.1двойное

2 + 2

последоват.2двойное

1 + 2

последоват.

1 + 3

длительно

до

1 + 3

длительно

до

двойное

коротко

Дополнит.

брелок

– выкл.

1 + 2

длительно

до

1 + 2

длительно

до

2 + 1

последоват.

2 + 2

последоват.

– выкл.

Зажигание Иконки Охрана

вкл.

любые кроме

выкл.

не зависит

выкл.

*Если режим антиограбления включен брелком, отключить его можно только путем ввода персонального кода (см. стр. 85).

выкл.

вкл.

выкл.

вкл.

выкл.

не зависит

вкл.

КОМАНД А

Включить режим “ПАНИК А”

Запуск и ли продление работы двигателя на 5 мину т

инструкция по эксплуатации

НАЖАТЬ КНОПКИ УСЛОВИ Я

Основной

брелок

1 + 3

длительно

до

Дополнит.

брелок

1 + 2

длительно

до

Зажигание Иконки Охрана

выкл.

любые кроме

Управление двигателем

1 длительно

любые кроме

1 + 3

последоват.

1 + 3

последоват.

выкл.

не зависит

Остановка двигателя

Управление доп. кана лом №1

Управление доп. кана лом №2

Управление доп. кана лом №4

Управление доп. кана лом №5

Управление доп. кана лом №6

Регулировка чувствительности датчика удара

Регулировка чувствительности датчика наклона

1+4

последоват.

1 + 2

последоват.

выкл.

Управление оборудованием

2 + 1

последоват.3двойное

3 + 1

последоват.

2 + 3

последоват.

3 + 2

последоват.

4 + 2

последоват.

3 + 3

последоват.

4 + 4

последоват.

3 + 2

последоват.

не зависит любые не зависит

– не зависит любые не зависит

– не зависит любые выкл.

любые кроме

не зависит

StarLine E90, E91

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Сервисные функции

Запрос состояния сигнализации, напряжения АКБ автомобиля и температуры в салоне

Поиск автомобиля и проверка температуры двигателя

Закрыть замки 1 коротко вкл. любые выкл.

Открыть замки 2 коротко вкл. любые выкл.

Активация курсорного выбора функций

Вход в меню программирования функций брелка

Включение блокировки кнопок брелка

Выключение блокировки кнопок брелка

коротко

двойное3коротко

2 или 3 длительно, до второго

звукового

сигнала

4 длительно, до второго

звукового

сигнала

2 + 4

одновре -

менно

1 + 4

одновре -

менно

– не зависит любые не зависит

не зависит любые не зависит

– не зависит любые не зависит

1 + 3

одновре -

менно

2 + 3

одновре -

менно

не зависит любые не зависит

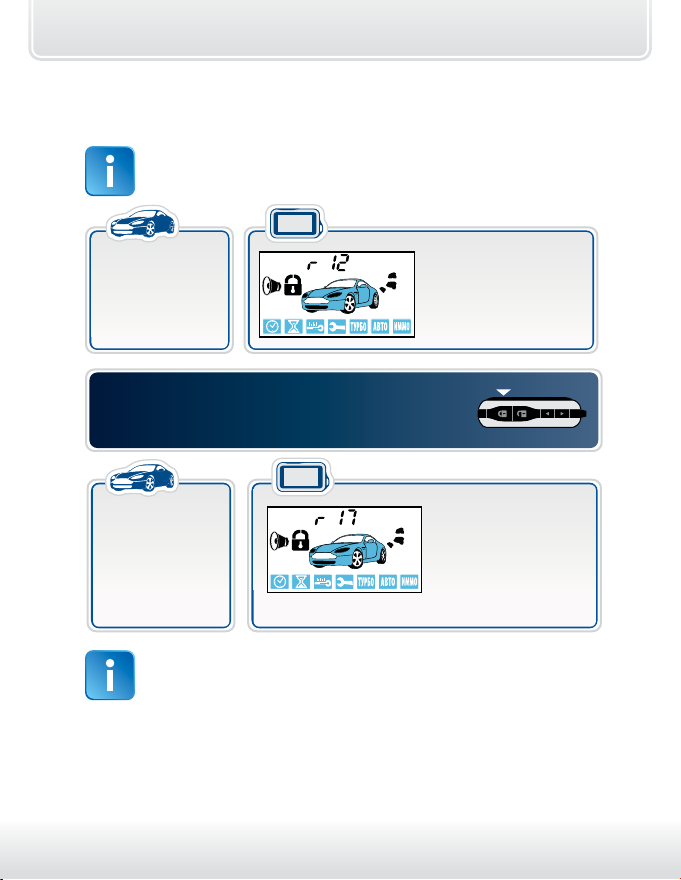

Жидкокристаллический дисплей брелка

Индикация активных режимов и функций

инструкция по эксплуатации

Режим автоматического запуска по будильнику

Режим периодического запуска

Режим автоматического запуска по температуре

Режим сервисного обслуживания

Режим турботаймера

Режим автоматического включения охраны

Режим иммобилайзера

Включена блокировка кнопок брелка

Запрограммирован 1, 2 или 3-значный персональный код

Выбран алгоритм работы с ручной коробкой передач

StarLine E90, E91

Индикация состояния автосигнализации и автомобиля

Включен режим охраны со звуковыми сигналами тревоги

Включен режим бесшумной охраны

Замки дверей закрыты

Замки дверей открыты

Зажигание включено

Открыты двери

Не затянут стояночный тормоз (нажат ножной тормоз)

Двигатель работает

Включен режим антиограбления

Требуется замена элемента питания брелка

Температура двигателя

Подключен любой из модулей StarLine GSM

Включен будильник

Включен таймер

Брелок находится в зоне приема сигналов оповещения

Обход 1-го уровня дополнительного датчика

Обход обоих уровней дополнительного датчика

Сработал 1-й уровень дополнительного датчика

Сработал 2-й уровень дополнительного датчика

Обход 1-го уровня датчика удара

Обход обоих уровней датчика удара

Сработал 1-й уровень датчика удара

Сработал 2-й уровень датчика удара

Сработал 1-уровневый дополнительный датчик №1 Сработал 1-уровневый дополнительный датчик №2 Сработал датчик наклона

, капот , багажник

инструкция по эксплуатации

Меню функций основного брелка

Для входа в меню программирования функций брелка нажмите и удерживайте кнопку 4 до одного длительного, а затем 2 коротких звуковых сигналов:

брелок

прозвучит длительный сигнал, затем 2 коротких сигнала. На дисплее появится индикация первой функции меню. Короткими нажатиями кнопок 1 или 4 выберите необходимую функцию:

– установка текущей даты и времени;

– установка времени будильника

и его включение/выключение;

– установка таймера обратного отсчета

и его включение/выключение;

– выбор громкости звуковых сигналов тревоги и варианта мелодии;

– включение/выключение режима метки в брелке.

Если в течение 8 секунд не последует нажатий на кнопки, то произойдет автоматический выход из меню программирования функций брелка.

Выход из меню программирования функций брелка также может быть осуществлен длительным нажатием кнопки 1 (последует 2 коротких звуковых сигнала брелка).

Для установки даты и времени выберите функцию F - 1 и нажмите кнопку 4

длительно, до 2 коротких сигналов:

StarLine E90, E91

брелок

Выбор параметров (год, месяц, число, часы, минуты) осуществляется короткими нажатиями кнопок 4 (вперед) или 1 (назад).

Установка требуемого значения параметра осуществляется короткими нажатиями кнопки 2 (увеличение показаний) или 3 (уменьшение показаний)

Для установки будильника выберите функцию F - 2 и нажмите кнопку 4

длительно, до 2 коротких сигналов:

брелок

будильник выключен:

однократное срабатывание будильника:

периодическое срабатывание будильника:

Выбор параметров настройки (год, месяц, число, часы, минуты) осуществляется короткими нажатиями кнопок 4 (вперед) или 1 (назад).

Установка требуемого значения параметра осуществляется короткими нажатиями кнопок 2 (увеличение показаний) или 3 (уменьшение показаний)

год:

месяц:

число:

часы:

минуты:

год:

месяц:

число:

часы:

минуты:

инструкция по эксплуатации

Для выключения сигнала будильника нажмите кнопку 3 брелка. Выключить сигнал также можно нажатием кнопок 1, 2 или 4, но при этом через 3 минуты сигнал возобновится (такая отсрочка сигнала будильника возможна 2 раза).

Для установки таймера обратного отсчета выберите функцию F - 3 и нажмите кнопку

4 длительно, до 2 коротких сигналов:

брелок

Выбор параметров таймера (год, месяц, число, часы, минуты ...) осуществляется короткими нажатиями кнопок 4 (вперед) или 1 (назад). Установка требуемого значения параметра осуществляется короткими нажатиями кнопки 2 (увеличение показаний) или кнопки 3 (уменьшение показаний).

Для установки звукового сигнала выберите функцию F - 4 и нажмите кнопку

4 длительно, до 2 коротких сигналов:

брелок

Выбор параметров осуществляется короткими нажатиями кнопки 4 (вперед) или 1 (назад). Установка значения – кнопки 2 и 3 коротко.

работает только вибросигнал:

звуковой сигнал “СИРЕНА”:

громкие сигналы:

тихие сигналы:

звуковой сигнал “ТРЕЛЬ”:

таймер выкл: таймер вкл:

StarLine E90, E91

Для включения/выключения режима метки

выберите функцию F - 5 и нажмите кнопку

4 длительно, до 2 коротких сигналов:

брелок

Нажатие кнопки 2: (режим метки выключен)

Нажатие кнопки 3: (режим метки включен)

Перевод брелка в режим метки необходим, если автосигнализация работает в режиме SLAVE. Подробнее см. стр. 100.

Для выхода из режима программирования функций брелка нажмите кнопку 1 длительно либо дождитесь автоматического выхода через 8 сек унд (при отсутствии нажатий на кнопки).

Программирование режимов работы курсорным способом

Отдельные режимы работы автосигнализации включаются или выключаются курсорным способом. Включенное состояние какого-либо из режимов подтверждается подсветкой соответствующей иконки в нижней части дисплея брелка. Программирование возможно как при включенном режиме охраны, так и при выключенном.

Нажмите и удерживайте кнопку 2 (или 3) до момента, когда прозвучат два сигнала

(сначала мелодичный, затем короткий):

брелок

после того как прозвучит 2 сигнала, в нижней части экрана будет выделена миганием первая слева иконка:

короткими нажатиями на кнопки 2 (влево) или 3, 4 (вправо) переместите

мигающий курсор на нужную иконку:

брелок

для включения выбранного режима

3а

нажмите на брелке кнопку 1:

брелок

инструкция по эксплуатации

• 1 световой сигнал.

• прозвучит 1 мелодичный и 2 коротких сигнала;

• после выхода из режима программирования иконка выбранного режима будет отображаться на дисплее постоянно (режим включен).

для выключения выбранного режима

3б

нажмите на брелке кнопку 1:

брелок

• 2 световых сигнала.

• прозвучит 1 мелодичный и 2 коротких сигнала;

• после выхода из режима программирования постоянное отображение иконки прекратится (режим выключен).

StarLine E90, E91

Выйти из режима программирования курсорным способом можно с помощью длительного (до звукового сигнала) нажатия кнопки 1 брелка. Если в течение 5 секунд не нажимать кнопки брелка, то выход произойдет автоматически.

Перечень режимов, программируемых курсорным способом

Режим автоматического запуска по будильнику. Позволяет произвести автоматический запуск двигателя в момент срабатывания будильника (стр. 94).

Режим автоматического периодического запуска. Позволяет с определенной периодичностью производить автоматический запуск двигателя. Период запуска программиируется от 2 до 24 часов с шагом 2 часа (стр. 95).

Режим автоматического запуска по температуре. Если температура двигателя опустится ниже установленного порога, двигатель автоматически запустится для прогрева на заданное время (стр. 96).

Сервисный режим. Предназначен для временного отключения охранных и противоугонных функций сигнализации при необходимости передачи автомобиля на сервисное обслуживание или ремонт (стр. 81).

Режим турботаймера. Предназначен для автомобилей с турбонаддувом и позволяет поддерживать работу двигателя после выключения зажигания в течение некоторого времени, необходимого для снижения скорости вращения турбины (стр. 75).

Режим автоматического включения охраны. Охрана включается автоматически после выключения зажигания через 10 секунд после закрывания всех дверей (стр. 34).

Режим иммобилайзера. В данном режиме двигатель автоматически блокируется через 30 секунд после выключения зажигания (стр. 57).

инструкция по эксплуатации

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения

Перед включением режима охраны убедитесь, что

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

Нажмите на брелке кнопку 1:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрыты или один из концевых выключателей дверей, капота, багажника неисправен (постоянно замкнут), то сигнализация предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении режима охраны», стр. 38).

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

брелок

StarLine E90, E91

Включение охраны без звуковых сигналов подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

Нажмите на брелке кнопку 1 сначала длительно (до появления звукового

сигнала), затем коротко:

автомобиль

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрытыми или неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника, то сигнализация предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 38).

брелок

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

инструкция по эксплуатации

Включение бесшумной охраны

В режиме бесшумной охраны при срабатывании любого из охранных датчиков сигналы сирены автомобиля отсутствуют. Состояние «тревога» сопровождается только световыми сигналами.

Нажмите на брелке кнопку 1 сначала длительно (до появления звукового

сигнала), затем кнопку 2 коротко:

автомобиль

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрыты или один из концевых выключателей дверей, капота, багажника неисправен (постоянно замкнут), то автосигнализация предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении режима охраны», стр. 38).

• прозвучит 1 сигнал;

• появится индикация включенного режима бесшумной охраны.

брелок

StarLine E90, E91

Автоматическое включение охраны

Для включения данного режима активируйте курсорным способом (см. стр. 28) иконку на дисплее брелка.

При закрытых дверях выключите зажигание, выйдите из автомобиля и закройте все двери:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал.

Через 10 секунд после закрытия всех дверей автоматически включится режим охраны:

автомобиль

брелок

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются.

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

Если неисправен (постоянно замкнут) один из концевых выключателей дверей, то автоматического включения охраны не произойдет (см. “Контроль исправности концевых выключателей”, стр. 80). Если открыты капот или багажник, то после включения охраны последует 4 сигнала сирены и 4

световых сигнала.

При активном режиме автоматического включения охраны (подсвечена иконка автомобиле, когда выходите из него!

) НЕ ЗАБЫВАЙТЕ ключи и брелок в

Включение охраны с работающим двигателем

Перед включением охраны убедитесь, что

• автомобиль стоит на нейтральной передаче (либо в режиме PARK при автоматической трансмиссии);

• капот закрыт, двигатель работает.

Включите стояночный тормоз, откройте дверь и

нажмите на брелке кнопку 2:

брелок

инструкция по эксплуатации

• 1 световой сигнал;

• светодиодный индикатор начнёт гореть постоянно.

• прозвучит мелодичный сигнал;

• появится индикация работающего двигателя, оставшегося времени работы двигателя и открытой двери.

Извлеките ключ из замка зажигания, выйдите из машины, закройте все

двери и нажмите на брелке кнопку 1:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• будет отключен датчик удара, доп. датчик и контроль зоны зажигания;

• замки дверей закроются;

• включится режим охраны.

• прозвучит 1 сигнал;

• появится индикация работающего двигателя и включенного режима охраны.

брелок

StarLine E90, E91

Если не включен стояночный тормоз или открыт капот, то при выполнении пункта 1 индикация работающего двигателя и оставшегося времени работы двигателя (r10, или r20, r30, r99) на дисплее брелка не появится.

По истечении установленного времени работы двигателя, (функция 2, таб. №2) двигатель будет остановлен без выключения режима охраны.

Если необходимо продлить работу двигателя, то нажмите кнопку 1 длительно (до звукового сигнала), затем кнопк у 3 коротко. Последуют 3 световых сигнала автомобиля. Время работы двигателя будет увеличиваться каждый раз на 5 минут.

Дистанционная остановка двигателя без выключения режима охраны

Нажмите кнопку 1 длительно (до появления звукового сигнала), затем кнопку 4 коротко

автомобиль

• последует 3 световых сигнала;

• зоны зажигания, датчика удара и дополнит. датчика будут взяты на охрану;

• светодиодный индикатор начнет мигать;

• двигатель будет остановлен.

брелок

• прозвучит мелодичный сигнал;

• исчезнет индикация работающего двигателя;

• останется индикация включенного режима охраны.

инструкция по эксплуатации

Включение охраны без брелка

Перед включением охраны убедитесь, что

• зажигание выключено,

• стояночный тормоз включен.

Откройте одну из дверей и включите зажигание:

автомобиль

• начнет мигать светодиодный индикатор состояния.

Нажмите сервисную кнопку 3 раза и

выключите зажигание:

автомобиль

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1 раз;

• начнётся отсчет 20 - секундного интервала, по истечении которого включится режим охраны.

Выйдите из автомобиля и закройте все двери:

автомобиль

через 20 секунд после выключения зажигания автоматически включится режим охраны

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1 раз;

• замки дверей закроются.

Если в момент включения охраны окажется, что двери, капот или багажник плохо закрыты либо неисправен (постоянно замкнут)один из концевых выключателей дверей, капота, багажника, то при включении охраны сигнализация отключит охрану этой зоны. Последуют 4 сигнала сирены и 4 световых сигнала.

StarLine E90, E91

Автоматический возврат в режим охраны

Если запрограммирован автоматический возврат в режим охраны (функция 5, таб. №1) и в течение 30 секунд после выключения охраны двери автомобиля не открывались, сигнализация автоматически включит режим охраны.

Внимание! Запирание замков дверей произойдет, если они подключены к сигнализации и запрограммирован вариант автовозврата в режим охраны с запиранием замков дверей (функция 5, таб. №1). Повторное включение режима охраны подтвердится 1 сигналом сирены и 1 световым сигналом. Прозвучит 1 сигнал брелка. Будет заблокирован двигатель. Начнет мигать светодиодный индикатор, показывая, что автомобиль охраняется. Если неисправен один из концевых выключателей капота или багажника, то после включения охраны последует 4 сигнала сирены и 4 световых сигнала автомобиля. Прозвучит 1 сигнал брелка.

Обход зоны дверей и задержка активации датчиков

Обход зоны дверей и задержка активации датчиков могут потребоваться для исключения ложных срабатываний автосигнализации, например, при плавном выключении салонного света автомобиля или при работе функции «комфорт» (при поднятии стекол). В зависимости от программирования может быть установлена 5- , 30- или 60-секундная задержка (см. функцию 3, таб. №1).

Самодиагностика при включении режима охраны

При включении режима охраны автосигнализация автоматически проверяет все зоны, которые должны быть взяты на охрану.

инструкция по эксплуатации

автомобиль

• Двери, капот или багажник плохо закрыты;

• неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника.

Включите режим охраны нажатием кнопки 1 брелка:

автомобиль

• 4 сигнала сирены;

• 4 световых сигнала;

• соответствующая

зона временно будет исключена из контура охраны.

• прозвучит 1 сигнал;

• появится индикация не взятой на охрану зоны.

брелок

Закройте двери, капот, багажник, включите стояночный тормоз:

автомобиль

• соответствующая зона будет взята на охрану;

• при закрывании дверей будут повторно закрыты замки.

В случае самопроизвольного устранения неисправности при включенном режиме охраны автосигнализация сразу автоматически возьмет эту зону на охрану.

• прозвучит 1 сигнал;

• исчезнет индикация не взятой на охрану зоны.

брелок

StarLine E90, E91

Выключение охраны со звуковыми сигналами подтверждения

Нажмите на брелке кнопку 2:

автомобиль

• прозвучит 2 сигнала сирены;

• последует 2 световых сигнала;

• погаснет светодиодный индикатор;

• откроются замки дверей.

Если режим двухшагового выключения блокировок двигателя отключен (функция 11, таб. №1), то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен, то для разблокировки двигателя

откройте дверь, включите зажигание и введите персональный код (см. стр. 85). Если код введен верно, последует 2 сигнала сирены и 2 световых сигнала. Блокировка двигателя будет выключена.

Если при выключении охраны последует 3 сигнала сирены и 3 световых сигнала, значит в режиме охраны происходило срабатывание датчиков (см. «Самодиагностика при выключении режима охраны», стр. 45).

• прозвучит 2 сигнала;

• появится индикация

брелок

выключенного режима охраны.

инструкция по эксплуатации

Выключение охраны без звуковых сигналов подтверждения

Нажмите на брелке кнопку 2 сначала длительно (до появления звукового сигнала), а затем коротко:

автомобиль

• последует 2 световых сигнала;

• погаснет светодиодный индикатор;

• откроются замки дверей.

Если режим двухшагового выключения блокировок двигателя выключен (функция 11, таб. №1), то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен, то для разблокировки двигателя

• прозвучит 2 сигнала;

• появится индикация выключенного режима охраны.

брелок

StarLine E90, E91

Двухшаговое выключение блокировки двигателя

Для активации режима двухшагового выключения блокировки двигателя функцию 11 таб. №1 необходимо запрограммировать на вариант 2, 3 или 4. В этом случае после выключения охраны блокировка двигателя будет оставаться включенной.

Для разблокировки двигателя после выключения режима охраны введите персональный код (см. стр. 85).

автомобиль

• После ввода последней цифры персонального кода и

выключения зажигания блокировка двигателя выключится.

• Выключение блокировки будет подтверждено 2 сигналами сирены и 2 световыми сигналами.

Заводская настройка функции 11 - вариант 1 (режим двухшагового выключения блокировок отключен).

Выключение охраны без использования брелка

Откройте дверь автомобиля ключом:

автомобиль

• начнутся сигналы тревоги (если режим охраны был включен брелком);

• последуют 4 вспышки световых сигналов (если режим охраны был включен без брелка).

В течение 20 секунд включите зажигание

и введите персональный код (см. стр. 85):

автомобиль

после ввода последней цифры кода

• прозвучат 2 сигнала сирены;

• 2 раза вспыхнут световые сигналы,

• выключится режим охраны.

инструкция по эксплуатации

StarLine E90, E91

Выключение охраны с работающим двигателем

Выключите режим охраны

нажатием кнопки 2 брелка.

Войдите в автомобиль и включите

зажигание ключом:

автомобиль

• двигатель продолжает работать.

Отключите стояночный тормоз:

• последует 4 световых сигнала;

• продолжит работать двигатель.

брелок

• активна индикация работающего двигателя и выключенного режима охраны.

автомобиль

• прозвучит 4 сигнала;

• появится индикация отключенного стояночного тормоза и включенного зажигания.

Автомобиль готов к движению

брелок

Самодиагностика при выключении охраны

При выключении режима охраны сигнализация информирует о происходивших во время охраны срабатываниях датчиков.

Выключите режим охраны нажатием кнопки 2 брелка.

• Если сигналы тревоги прерывались с брелка:

инструкция по эксплуатации

автомобиль

• прозвучит 2 сигнала сирены;

• 2 раза вспыхнут световые сигналы.

• Если сигналы тревоги НЕ прерывались с брелка:

автомобиль

• прозвучит 3 сигнала сирены;

• 3 раза вспыхнут световые сигналы.

• прозвучит 2 сигнала;

• если причина срабатывания датчика не устранена, отобразится зона сработавшего датчика.

брелок

• последует звуковой сигнал;

• отобразятся зоны сработавших датчиков.

StarLine E90, E91

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных датчиков, то это вызовет автоматическое включение сигналов тревоги - сигналов сирены и световых сигналов. Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится причина срабатывания сигнализации. Во время звучания сирены на дисплее брелка будет мигать иконка, соответствующая причине срабатывания. Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и максимально возможное количество циклов для различных причин срабатывания автосигнализации указаны в таблице ниже.

Причина тревоги

1-й уровень датчика удара (предупредительный)

2-й уровень датчика удара (тревожный)

1-й уровень дополнит. датчика (предупредительный)

2-й уровень дополнит. датчика (тревожный)

Индикация на дисплее

Длительность 1 цикла тревоги

3 звуков. си гнала 6 свет. сигна лов

30 сек. зву ковых и световых сигналов

3 звуков. си гнала 6 свет. сигна лов

30 сек. зву ковых и световых сигналов

Кол-во циклов при постоянном сигнале от датчика

1 8

Кол-во циклов при многократных срабатываниях датчика

инструкция по эксплуатации

Доп. датч ик №1 * (одноуровневый)

Доп. датч ик №2 * (одноуровневый)

Датч ик наклона

Двери

Капот

Багажник

Зажигание

Тормоз

30 сек. зву ковых и световых сигналов

1 8

1 не ограничено

не ограничено не ограничено

1 не ограничено

1) Пока мигают световые сигналы автомобиля, на дисплее брелка будут мигать фары автомобиля.

2) Если после окончания цикла тревоги причина срабатывания автосигнализации не будет устранена (например, двери остались открытыми), то охрана соответствующей зоны отключается до момента устранения причины срабатывания (например, до закрытия дверей). При этом на дисплее брелка индикация причины срабатывания сохраняется.

3) Если сигналы тревоги прерывались с брелка, то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново.

*Если для функции 4 (таб. №1) выбран вариант 2 или 4.

StarLine E90, E91

Отображение сигналов тревоги на дисплее брелка

• сработал 1-й уровень датчика удара • сработал 2-й уровень датчика удара

• ср аботал 1-й уровен ь доп. датчика • сработа л 2-й уровень доп. дат чика

• сработа л одноуровневый доп. датчик №1

• срабо тал датчик наклона

• открыва лся багажник

• ср аботал одноуров невый доп. датчик №2

• открыва лись двери

• открыва лся капот

• выключа лся стоян. тормоз

• вк лючалось зажигание

инструкция по эксплуатации

Прерывание сигналов тревоги без выключения режима охраны

автомобиль

• Включены сигналы тревоги.

• Включены сигналы тревоги;

• отображаются зоны сработавших датчиков.

Нажмите на брелке кнопку 2:

автомобиль

• прекратятся сигналы тревоги;

• зона сработавшего датчика будет временно исключена из контура охраны;

брелок

после устранения причины тревоги

• зона сработавшего датчика перестанет отображаться;

• прозвучит 1 сигнал.

• прекратятся сигналы тревоги;

• отобразится зона сработавшего датчика;

• останется включенным режим охраны;

брелок

StarLine E90, E91

Защищенность автосигнализации от отключения питания

Кратковременное отк лючение питания автосигнализации (например, сброс к леммы аккумулятора) не приводит к снятию с охраны. Автосигнализация запоминает свое состояние и при восстановлении питания снова оказывается в том же режиме, при котором произошло отключение (см. таб. состояний ниже), последует мелодичный сигнал брелка. Если к системе подключена сирена с автономным питанием, то при отключении клеммы аккумулятора сирена включит звуковые сигналы тревоги.

Состояние системы до отключения питания

Режим охраны выключен Режим охраны выключен

Режим охр аны включен Режим охр аны включен

Режим тр евоги, причина с рабатыван ия устранена Режи м охраны включ ен

Режим тр евоги, причина с рабатыван ия не устране на Режим тревоги включен

Режим иммобилайзера включен Режим иммобилайзера включен

Режим антиограбления включен Режим антиограбления включен

Сервисный режим включен Сервисный режим включен

Состояние системы при восстановлении питания

Дополнительные датчики

В качестве дополнительного датчика к автосигнализации могут быть подключены как 2-уровневые датчики (например, микроволновый MWS203), так и 1-уровневые (например, датчик наклона D10). Подключение датчиков осуществляется с помощью кабелей, входящих в комплекты датчиков. После подключения датчиков необходимо запрограммировать функцию 4 таб. №1 в соответствии с типом используемого датчика.

инструкция по эксплуатации

Дополнительные беспроводные реле блокировки

Использование цифровых радиореле блокировки двигателя StarLine R2 позволяет существенно повысить противоугонные функции автосигнализации за счет скрытой установки радиореле в штатную проводку автомобиля и отсутствия какого-либо проводного соединения между центральным блоком автосигнализации и радиореле блокировки.

Дополнительное кодовое реле StarLine R3

Кодовое реле StarLine R3 предназначено для интеллек туального управления замком капота и блокировкой двигателя.

Реле подключается к автосигнализации StarLine Е90, Е91 и управляется кодированным сигналом по однопроводной линии. Это исключает несанкционированный доступ к замку капота и блокировке двигателя.

Подключение информационнопоисковых GSM модулей

В случае необходимости Вы можете подк лючить к Вашей сигнализации один из информационно-поисковых GSM модулей StarLine М20, M30, М21, M31, М32 или установить встроенный GSM, специально разработанных для управления автосигнализациями StarLine. Применение GSM модуля дает возможность управлять автосигнализацией, получать сообщения о вторжении в автомобиль, определять место расположения автомобиля практически без ограничения расстояния – везде, где есть сеть GSM.

Передача информации и команд управления происходит по каналу связи GSM. Информация о тревоге (срабатывании охранных датчиков) может поступать на телефон владельца в виде SMS сообщений или звонков с речевым сообщением. Определение места расположения автомобиля осуществляется по идентификаторам базовых станций (М20, M21) или GPS координатам (М30, M31, М32), присылаемым в SMS сообщеннии. Также возможно получение SMS с гиперссылкой для перехода на фрагмент карты с указанием места расположения автомобиля.

StarLine E90, E91

Режим антиограбления

Для использования режима антиограбления функцию 8 таб. №1 необходимо запрограммировать на вариант 1 или 2 (с м. с тр . 111) .

Включение режима антиограбления брелком

Внимание !!!

После включения режима антиограбления брелком выключить его брелком НЕВОЗМОЖНО. Для выключения необходимо ввести персональный код (см. стр. 85).

При включенном зажигании или при работающем двигателе одновременно нажмите и удерживайте кнопки 1 и 3 брелка:

автомобиль

• включатся постоянные звуковые и световые сигналы тревоги;

• закроются замки дверей;

• в зависимости от состояния программируемой функции 8 (таб.№1) двигатель будет блокироваться либо сразу, либо после выключения ручного тормоза (нажатия на педаль тормоза). В течение первых 30 секунд блокировка происходит импульсно, затем непрерывно.

брелок

• будет звучать сигнал тревоги;

• будет включен вибросигнал;

• на экране появится иконка режима антиограбления.

Скрытое включение режима антиограбления

Скрытое включение режима антиограбления может быть применено в ситуации, когда противодействовать угону другими способами затруднительно или невозможно. Включение происходит при открытии дверей (например, если владелец выну жден покинуть автомобиль), после чего система действует автоматически по определенному алгоритму, состоящему из нескольких этапов.

закройте двери автомобиля. При работающем

1 этап:

двигателе или при включенном зажигании нажмите сервисную кнопку на 2 секунды.

После нажатия сервисной кнопки активируется режим ожидания, в котором сигнализация ожидает открытия дверей. Какая-либо индикация включения режима ожидания отсутствует. Режим ожидания может продолжаться неограниченное время. Пока все двери продолжают оставаться закрытыми, сигнализация не оказывает никакого влияния на функции автомобиля. Когда одна из дверей открывается, автоматически активизируется второй этап алгоритма антиограбления.

инструкция по эксплуатации

2 этап:

откройте одну из дверей.

Какие-либо сигналы тревоги на этом этапе отсутствуют, блокировки выключены. С момента открытия двери начался отсчет 60-секундного интервала времени, по истечении которого будут включены сигналы тревоги. Нажав кнопку 3 брелка можно убедиться в том, что включен второй этап режима антиограбления. На дисплее будет мигать иконка режима антиограбления.

StarLine E90, E91

3 этап:

• начнутся прерывистые сигналы сирены и световые сигналы тревоги, которые будут продолжаться 30 секунд.

4 этап:

• включатся постоянные сигналы сирены;

• прерывистая блокировка двигателя будет включена сразу или

после вык лючения ручного тормоза/нажатия на педаль тормоза (в зависимости от состояния функции 8, таб. №1);

• продолжатся световые сигналы тревоги.

5 этап:

• продолжатся постоянные звуковые и световые сигналы тревоги;

• включится постоянная блокировка двигателя.

истекло 60 секунд после открытия дверей:

автомобиль

истекло 30 секунд после начала прерывистых звуковых сигналов:

автомобиль

истекло 45 секунд после начала прерывистой блокировки двигателя:

автомобиль

Внимание!!! Если Вам необходимо высадить пассажиров,

а режим антиограбления включен, прежде чем открывать двери, выключите режим антиограбления (нажмите кнопку 2 брелка). В противном случае через 1 минуту после открывания любой двери начнутся сигналы тревоги. Даже если Вы забыли это сделать, выключить режим антиограбления с помощью брелка можно и на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя).

инструкция по эксплуатации

Выключение режима антиограбления

Внимание !!! Если режим антиограбления был включен

брелком, выключить его можно только вводом персонального кода:

Откройте дверь автомобиля и введите персональный код (см. стр. 85).

После ввода последней цифры кода и выключения зажигания

автомобиль

• последует 2 сигнала сирены;

• последует 2 световых сигнала;

• откроются замки дверей;

• выключится охрана.

• последует 2 звуковых

сигнала;

• иконка режима

антиограбления исчезнет.

Внимание !!! Если режим антиограбления был включен

сервисной кнопкой, то на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя) его можно отключить брелком:

Нажмите кнопку 2 брелка при включенном зажигании.

После включения прерывистой блокировки двигателя выключить режим антиограбления можно только вводом персонального кода (см. стр. 85).

брелок

StarLine E90, E91

Режим «Паника»

При активации режима «Паника» на 15 секунд включаются световые и звуковые сигналы тревоги. Если охрана была выключена, включится режим охраны.

При выключенном зажигании одновременно длительно нажмите кнопки 1 и 3 брелка:

автомобиль

• на 15 секунд включатся звуковые и световые сигналы тревоги;

• закроются замки дверей (если они были открыты);

• включится режим охраны (если охрана была выключена).

По истечении 15 секунд световые и звуковые сигналы тревоги прекратятся, режим охраны останется включенным. Для прерывания сигналов тревоги в режиме «паника» нажмите кнопку 2 брелка. Сигналы тревоги прекратятся. Режим охраны останется включенным.

брелок

• прозвучит 1 короткий сигнал;

• появится индикация включенного режима охраны.

инструкция по эксплуатации

Режим иммобилайзера

Для включения данного режима ак тивируйте иконку на дисплее брелка (см. раздел «Программирование режимов работы курсорным способом», стр. 28).

брелок

• На дисплее брелка будет постоянно отображаться иконка :

При активном режиме иммобилайзера двигатель будет блокироваться автоматически через 30 секунд после каждого выключения зажигания.

Выключение блокировки двигателя в режиме иммобилайзера

Нажмите кнопку 2 брелка;

ИЛИ

нажмите сервисную кнопку и удерживайте её 2 секунды. Не позднее 2-х секунд после отпускуания кнопки включите зажигание.

автомобиль

• Блокировка двигателя выключится.

StarLine E90, E91

Сервисные функции автосигнализации

Контроль состояния автомобиля, напряжения АКБ, температуры салона

Эту команду Вы можете использовать в любом режиме для проверки текущего состояния автосигнализации, проверки напряжения АКБ и температуры в салоне автомобиля.

Нажмите коротко кнопку 3 брелка:

брелок

• прозвучит мелодичный сигнал;

• на короткое время отобразится сначала значение напряжения АКБ автомобиля, затем значение температуры в салоне автомобиля.

Датчик температуры салона расположен в блоке автосигнализации, поэтому температура, отображенная на дисплее брелка, может отличаться от реальной температуры в салоне, так как это зависит от места установки блока. Диапазон измерения температуры: от - 400C до + 990C. Если температура выходит за пределы этого диапазона, то индикация на дисплее брелка будет выглядеть так, как показано на стр. 59.

инструкция по эксплуатации

Поиск автомобиля на стоянке и контроль температуры двигателя

Эту команду Вы можете использовать в любом режиме для поиска автомобиля на стоянке и контроля температуры двигателя.

Нажмите два раза коротко кнопку 4 брелка:

автомобиль

• автосигнализация укажет место нахождения автомобиля шестью световыми сигналами;

• прозвучит 6 сигналов сирены.

Изображение термометра на дисплее брелка подтверждает, что система определяет температуру двигателя.

Варианты отображения информации на дисплее брелка:

Температура ниже - 400 C

Температура, отображенная на дисплее брелка, может отличаться от реальной температуры двигателя, так как она зависит от места установки датчика температуры.

• прозвучит мелодичный сигнал;

• на дисплее кратковременно отобразится температура двигателя.

Датчик

температуры замкнут

брелок

Температура выше + 990 C

StarLine E90, E91

Временное отключение датчика удара

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будет отключен

первый уровень датчика удара, дающий предупреждающие сигналы:

брелок

• 2 световых сигнала;

• отключится первый уровень датчика удара.

• прозвучит мелодичный сигнал;

• появится индикация временного отключения первого уровня датчика удара.

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будут

отключены оба уровня датчика удара:

брелок

• 3 световых сигнала;

• отключатся оба уровня датчика удара.

• прозвучит 3 коротких сигнала;

• появится индикация временного отключения обоих уровней датчика удара.

В режиме охраны нажмите два раза коротко кнопку 1 брелка.

Датчик удара будет включен снова.

В течение одного цикла охраны отключение датчика удара по уровням и его обратное вк лючение можно производить неограниченное число раз.

Временное отключение дополнительного датчика

В режиме охраны нажмите два раза коротко кнопку 2 брелка. Будет отключен

первый уровень дополнит. датчика удара, дающий предупреждающие сигналы:

брелок

• 2 световых сигнала;

• отключится первый уровень доп. датчика.

В режиме охраны нажмите два раза коротко кнопку 2 брелка. Будут отключены оба

уровня дополнит. датчика удара:

брелок

• 3 световых сигнала;

• отключатся оба уровня доп. датчика.

инструкция по эксплуатации

• прозвучит мелодичный сигнал;

• появится индикация временного отключения первого уровня доп. датчика.

• 3 коротких сигнала;

• появится индикация временного отключения обоих уровней доп. датчика.

В режиме охраны нажмите два раза коротко кнопку 2 брелка.

Дополнит. датчик будет включен снова.

В течение одного цикла охраны отключение дополнительного датчика по уровням и его обратное включение можно производить неограниченное число раз.

StarLine E90, E91

Если в качестве дополнительного датчика подключены два одноуровневых датчика (функция 4, таб. №1), то при отключении по уровням сначала отключится первый датчик, затем отключатся оба датчика, потом оба включатся.

Временное отключение датчика наклона

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет выключен:

брелок

• последует

• последует 3 световых сигнала.

• прозвучит 3 сигнала;

• появится индикация временного отключения датчика наклона.

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет включен:

брелок

• прозвучит

1 световой сигнал.

В течение одного цикла охраны можно производить отключение и включение датчика наклона неограниченное число раз.

1 сигнал;

• появится индикация включения датчика наклона.

инструкция по эксплуатации

Настройка чувствительности датчика удара

Датчик удара и наклона находится в приемопередатчике.

Максимальной чувствительности предупредительного и тревожного уровней датчика удара соответствует значение 14. Минимальной чувствительности («загрубление») соответствует значение 01. Значение 0 отключает соответствующий уровень датчика удара.

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 3 сначала длительно (до звукового сигнала), а затем коротко:

брелок

• 3 световых сигнала;

• 2 сигнала сирены.

• мелодичный сигнал;

• появится индикация предупредит. уровня датчика удара (заводское значение

10).

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для перехода к установке тревожного уровня нажмите кнопку 3 сначала длительно

(до звуков. сигнала), а затем коротко:

брелок

• последует 1 световой сигнал.

• мелодичный сигнал;

• появится индикация тревожного уровня датчика удара (заводское значение 05).

StarLine E90, E91

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Для выхода из режима настройки чувствительности нажмите кнопку 3

сначала длительно (до звукового сигнала), а затем коротко:

брелок

• последует 3 световых сигнала;

• прозвучит 2 сигнала сирены.

Если после входа в режим настройки чувствительности датчика удара не нажимать на кнопки брелка, то через 15 секунд произойдет автоматический выход из режима настройки без сохранения изменений. Последует 4 звуковых сигнала брелка и 4 световых сигнала автомобиля.

Внимание! Чувствительность тревожного уровня датчика удара не может быть установлена выше, чем чувствительность предупредительного.

• последует мелодичный сигнал.

Настройка чувствительности датчика наклона

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 4 сначала длительно (до звукового сигнала), а затем коротко:

брелок

инструкция по эксплуатации

• последует 3 световых сигнала;

• прозвучит 2 звуковых сигнала.

• прозвучит мелодичный сигнал;

• появится индикация режима регулировки чувствительности датчика наклона.

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

чувствительности.

Максимальной чувствительности датчика наклона соответствует значение - 14, минимальной - 01. При выборе значения 0 датчик отк лючается (заводская установка - 10).

Для выхода из режима программирования нажмите кнопку 4 длительно

(до звукового сигнала), а затем коротко:

автомобиль

• 3 световых сигнала;

• 2 сигнала сирены.

Если после входа в режим настройки чувствительности датчика наклона не нажимать на кнопки брелка, через 15 секунд произойдет автоматический выход из режима настройки без сохранения изменений. Последует 4 звуковых сигнала брелка и 4 световых сигнала автомобиля.

• последует мелодичный сигнал.

брелок

StarLine E90, E91

Автоматическое управление замками дверей

В качестве дополнительных функций комфорта и безопасности возможен выбор четырех вариантов автоматического управления замками дверей при включении/выключении зажигания. Варианты управления определяются программируемой функцией 2 (см. таб. №1 на стр. 110).

Вариант 1:

Вариант 2:

Вариант 3:

Вариант 4:

замки – запираются при выключении стояночного тормоза или нажатии на педаль тормоза при включенном зажигании; – отпираются при выключении зажигания.

замки – запираются через 10 секунд после включения зажигания; – отпираются при выключении зажигания.

замки – запираются через 10 секунд после включения зажигания.

– автоматическое управление замками отключено.

Дистанционное управление замками дверей

При включенном зажигании нажмите

на брелке кнопку 1:

инструкция по эксплуатации

автомобиль

• закроются замки дверей.

При включенном зажигании нажмите

на брелке кнопку 2:

автомобиль

• откроются замки дверей.

• прозвучит 1 сигнал;

• появится индикация закрытых замков дверей и включенного зажигания.

• прозвучит 2 сигнала;

• появится индикация открытых замков дверей и включенного зажигания.

брелок

StarLine E90, E91

Управление дополнительным каналом №1

Варианты работы дополнительного канала определяются функцией 13 таб. №1 (см. стр. 111). Активация доп. канала с брелка осуществляется следующим образом:

Нажмите на брелке кнопку 2 длительно, затем кнопку 1 коротко:

автомобиль

• 3 световых сигнала. • 3 звуковых сигнала.

брелок

Вариант 1:

• Если охрана выключена:

автомобиль

• 3 световых сигнала;

• откроется замок багажника.

• Если охрана включена:

автомобиль

• 3 световых сигнала;

• откроется замок багажника;

• отключатся датчик удара и дополнит. датчик.

отпирание багажника.

брелок

• 3 звуковых сигнала.

брелок

• 3 звуковых сигнала;

• индикация открытого багажника и отключенных датчиков удара.

инструкция по эксплуатации

После погрузки (выгрузки) вещей закройте багажник.

• Если режим охраны включен:

автомобиль

• зона багажника и датчиков удара будут взяты на охрану через 5 секунд.

Если при активации доп. канала багажник не откроется, то индикация открытого багажника и отключенных датчиков на дисплее брелка не появится. Через 20 секунд зона багажника будет снова взята на охрану.

Вариант 2:

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка. Состояние выхода изменяется на противоположное при каждой активации доп. канала.

Вид дополнительного оборудования, подключаемого к доп. каналу №1, уточняется при установке автосигнализации.

• 1 звуковой сигнал,

• исчезнет индикация открытого багажника и отключенных датчиков удара.

гибкое программирование.

управление кодовым реле StarLine R3 (см. инструкцию по установке).

режим «защелка».

брелок

StarLine E90, E91

Управление дополнительным каналом №2

Варианты работы дополнительного канала определяются программируемой функцией 14 (таб. №1, см. стр. 111).

Вариант 1: двухшаговое отпирание замков дверей.

Выключите режим охраны нажатием кнопки 2 брелка:

автомобиль

• прозвучит 2 сигнала сирены,

• последует 2 световых сигнала,

• погаснет светодиодный индикатор,

• откроется замок

только водительской двери.

Для отпирания замков остальных дверей повторно нажмите на брелке кнопку 2.

Для реализации двухшагового отпирания замков дверей активатор двери водителя и активаторы остальных дверей должны быть подключены в соответствии со схемой двухшагового отпирания, приведенной в инструкции по установке.

брелок

• прозвучит 2 сигнала,

• появится индикация выключенного режима охраны.

инструкция по эксплуатации

Вариант 2:

Для этого варианта способ ак тивации (с брелка или автоматически, при наступлении различных событияй), длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке.

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка. Состояние выхода изменяется на противоположное при каждой активации.

гибкое программирование.

управление кодовым реле StarLine R3 (см. инструкцию по установке).

режим «защелка».

Для активации доп. канала №2 с брелка (в случае вариантов 2 и 4) нажмите кнопку 3 брелка длительно (до появления звукового сигнала), а затем кнопку 1 коротко:

автомобиль

• 3 световых сигнала.

Вид дополнительного оборудования, подключаемого к доп. каналу №2, уточняется при установке автосигнализации.

• 3 звуковых сигнала.

брелок

StarLine E90, E91

Управление дополнительным каналом №3

Варианты работы дополнительного канала №3 определяются программируемой функцией 15 (таб. №1, стр. 112). Канал используется для подключения автозапуска, активация канала происходит автоматически. Более подробную информацию об использовании доп. канала №3 см. в инструкции по установке.

Управление дополнительным каналом №4

Варианты работы дополнительного канала №4 определяются программируемой функцией 12 (таб. №1, стр. 111).

Вариант 1:

Вариант 2:

Вариант 3:

Вариант 4:

канал активируется автоматически на 20 сек. при включении охраны.

гибкое программирование.

Для этого варианта способ ак тивации (с брелка или автоматически, при наступлении различных событий), длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке. Для активации доп. канала №4 нажмите на основном брелке кнопку 2 длительно (до появления звукового сигнала), затем кнопку 3 коротко.

управление ЦЗ «закрыть» (см. инструкцию по установке).

канал активируется автоматически на 20 сек. при выключении охраны.

Вид дополнительного оборудования, подключаемого к доп. каналам №3 и №4, уточняется при установке автосигнализации.

Управление дополнительным каналом №5

Варианты работы дополнительного канала №5 определяются программируемой функцией 19 (таб. №1, стр. 112).

инструкция по эксплуатации

Вариант 1:

Данный вариант предназначен для реализации защитной блокировки стартера во время работы двигателя, запущенного дистанционно, или автоматически. Подробную информацию см. в инструкции по установке.

Вариант 2:

В этом варианте способ активации (с брелка или автоматически по различным событиям), длительность и задержка выходного сигнала программируются. Подробную информацию программировании см. в инструкции по установке. Активация канала с брелка производится аналогично варианту 4.

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка. Состояние выхода изменяется на противоположное при каждой активации канала.

Для активации доп. канала с брелка нажмите

блокировка стартера.

гибкое программирование.

управление ЦЗ «открыть» (см. инструкцию по установке).

режим «защелка».

кнопку 3 длительно (до появления звукового сигнала), затем кнопку 2 коротко:

автомобиль

• 3 световых сигнала.

• 3 звуковых сигнала.

брелок

о гибком

StarLine E90, E91

Управление дополнительным каналом №6

Варианты работы дополнительного канала №6 определяются программируемой функцией 20 (таб. №1, стр. 112).

Для активации доп. канала нажмите на брелке кнопку 4 длительно (до появления звукового сигнала), затем кнопку 2 коротко:

• 3 световых сигнала.

Вариант 1:

Вариант 2:

Вариант 3:

Вариант 4:

автомобиль

• 3 звуковых сигнала.

брелок

фиксированная длительность 0.8 сек.

гибкое программирование.

управление кодовым реле StarLine R3 (см. инструкцию по установке).

режим «защелка».

Вид дополнительного оборудования, подключаемого к дополнительному каналу №6, уточняется при установке автосигнализации.

инструкция по эксплуатации

Режим турботаймера

Для машин с турбонаддувом предусмотрен специальный режим – режим турботаймера, который позволяет поддерживать работу двигателя после выключения зажигания ключом в течение некоторого времени, необходимого для снижения скорости вращения турбины.

Для использования режима турботаймера функция 12 (таб. №2) должна быть запрограммирована на один из вариантов поддержки зажигания

Активация режима турботаймера и программирование времени работы

Для активации режима турботаймера установите курсор на иконку

(см. стр. 28) и нажмите коротко кнопку 1:

брелок

• последует 1 световой сигнал.

Короткими нажатиями кнопки 1

выберите время работы турботаймера:

• 1 мелодичный сигнал,

• 4 сек. будет отображаться текущее значение времени работы турботаймера.

брелок

. . . . . . . . . . . . . . .

каждое нажатие

увеличивает

время работы

турботаймера

на 1 минут у.

StarLine E90, E91

Нажмите кнопку 1 длительно (до звукового сигнала). Или дождитесь автоматического

(через 4 сек.) сохранения выбранного времени работы турботаймера:

брелок

• прозвучит 2 коротких сигнала,

• иконка начнет отображаться постоянно, обозначая активность режима турботаймера.

Включение турботаймера

Убедитесь, что

• автомобиль стоит на нейтральной передаче (либо в режиме «PARK» при автоматической трансмиссии);

• двери и капот закрыты;

• двигатель работает.

В зависимости от выбранного значения функции 12 (таб. №2) включение турботаймера может

осуществляться следующими способами:

А В Т О М А Т И Ч Е С К И :

- включите стояночный тормоз,

- выключите зажигание;

К О М А Н Д О Й С Б Р Е Л К А :

- включите стояночный тормоз,

- коротко нажмите кнопку 2 брелка;

В К Л Ю Ч Е Н И Е М Т О Р М О З А :

- включите стояночный тормоз:

инструкция по эксплуатации

• если запрограммирована автоматическая коробка передач:

брелок

• начнет гореть постоянно светодиодный индикатор.

• прозвучит мелодичный сигнал,

• отобразится время, оставшееся до окончания работы двигателя

(r01 .... r06);

• если запрограммирована ручная коробка передач:

брелок

• начнет гореть постоянно светодиодный индикатор.

• прозвучит мелодичный сигнал,

• отобразится r06 - время, по истечении которого двигатель будет остановлен, если режим охраны не будет включен.

Если запрограммирована ручная КПП, то при включении турботаймера на дисплее брелка отобразится обратный отсчет времени работы двигателя начиная с запрограммированного времени работы турботаймера. Если режим охраны не будет включен, автосигнализация остановит

двигатель через 6 минут. Если будет включен режим охраны, то на брелке начнет отображаться оставшееся время работы двигателя исходя из запрограммированного значения времени работы турботаймера. Индикация оставшегося времени работы двигателя обновляется каждую минуту (r04, r03, ... ).

r06,

независимо от

StarLine E90, E91

При необходимости включить охрану извлеките ключ из замка зажигания, выйдите из автомобиля,

закройте все двери и включите режим охраны одним из способов (см. стр. 31-33):

автомобиль

• прозвучит 1 сигнал сирены;

• последует 1 световой сигнал;

• контроль датчика удара, наклона и доп. датчика будет отключен в соответствии с настройкой функции 3 таб. №2. Будет отключен контроль зоны зажигания;

• закроются замки дверей.

По окончании заданного времени работы турботаймера двигатель будет выключен. Е

сли режим охраны включен, то зоны зажигания, датчика

удара и дополнительного датчика будут взяты на охрану.

• последует 1 звуковой сигнал;

• появится индикация работающего двигателя и включенного режима охраны.

брелок

Вызов из автомобиля

Для передачи сигнала вызова из автомобиля на брелок автосигнализации нажмите кнопку, расположенную на корпусе модуля приемопередатчика:

брелок

инструкция по эксплуатации

• последует 3 световых сигнала.

Для прерывания сигнала вызова нажмите любую кнопку брелка.

• появится индикация вызова,

• 20 секунд будет звучать сигнал вызова.

Контроль заряда элемента питания брелка с ЖКИ

Контроль заряда элемента питания брелка производится при каждом нажатии кнопок брелка:

брелок

• при разряде элемента питания до критического уровня на дисплее появится иконка ,

• в этом случае необходимо заменить элемент питания.

StarLine E90, E91

Контроль исправности концевых выключателей

В автосигнализации StarLine Е90, E91 предусмотрена возможность контроля исправности концевых выключателей дверей, капота и багажника при выключенном режиме охраны. Открывание дверей, капота и багажника при включенном зажигании должно сопровождаться периодическими вспышками светодиодного индикатора состояния. Если вспышек индикатора не наблюдается, значит, соответствующий концевой выключатель неисправен (или не подключен к автосигнализации).

Исправность концевых вык лючателей, а также правильность подключения цепи зажигания можно проверить, используя индикацию на брелке.

Откройте дверь, капот, багажник, выключите ручной тормоз и включите зажигание. Нажмите на брелке кнопку 3:

брелок

• на дисплее брелка отобразится состояние вышеперечисленных зон охраны автосигнализации.

Последовательно проведите проверку всех зон:

• закройте двери, нажмите кнопку 3,

• закройте капот, нажмите кнопку 3,

• закройте багажник, нажмите кнопку 3,

• включите ручной тормоз, нажмите кнопку 3,

• выключите зажигание, нажмите кнопку 3.

При каждом нажатии кнопки 3 на брелке должны исчезать иконки соответствующих зон охраны.

Сервисный режим

Для временного отключения противоугонных и охранных функций автосигнализации, например, при передаче автомобиля на станцию техобслуживания, рекомендуется включать сервисный режим. Для этого курсорным способом (см. стр. 28) активируйте на дисплее брелка иконку :

брелок

• в сервисном режиме продолжает работать функция дистанционного управления замками дверей и управление дополнительными каналами;

• запись в память брелков, программирование и изменение персонального кода запрещены.

Режим сервисного обслуживания НЕЛЬЗЯ активировать при включенном режиме охраны.

Функция просмотра тревог

В случае возникновения тревоги информация о сработавшем датчике, дате и времени срабатывания остается в памяти автосигнализации. Всего в памяти может храниться до 16 записей о последних тревогах. Просмотр осуществляется следующим образом:

инструкция по эксплуатации

включите блокировку кнопок брелка (см. стр. 84) одновременным коротким

нажатием кнопок 2 и 4;

длительно нажмите кнопку 4 брелка до появления индикации последней

записанной тревоги (тревога № 1);

StarLine E90, E91

с помощью коротких нажатий кнопки 4, Вы можете просмотреть список тревог;

коротко нажимая кнопку 3, Вы можете просмотреть дату и время выбранной

тревоги:

тревога №1 (открывалась дверь):

первое нажатие кнопки 3: первое нажатие кнопки 3:

второе нажатие кнопки 3:

третье нажатие кнопки 3:

. . . кнопка 4 . . .

– год

– месяц и день

– время тревоги

тревога №16: (сработал датчик удара)

второе нажатие кнопки 3:

третье нажатие кнопки 3:

Автоматический контроль канала связи

В режиме автоматического контроля через заданные промежутки времени (3, 5 или 7 минут) производится проверка канала связи между центральным блоком автосигнализации и брелком.

брелок

• Если брелок находится в зоне уверенного приема сигналов центрального блока автосигнализации, на дисплее постоянно отображается иконка .

инструкция по эксплуатации

• Выход из приглушенным звуковым сигналом и исчезновением иконки . При возврате в зону приема прозвучит короткий сигнал, иконка

Контроль канала связи осуществляется только в режиме охраны. Варианты автоматического контроля канала связи задаются программируемой функцией 16 (см. таб. №1 на стр 110 ).

зоны приема сопровождается

появится снова.

Контроль количества брелков, записанных в память системы

При включенном зажигании и закрытых дверях нажмите кнопку 3 брелка. Количество вспышек светодиодного индикатора состояния будет соответствовать количеству брелков, записанных в память автосигнализации.

StarLine E90, E91

Блокировка кнопок брелка

Одновременно коротко нажмите кнопки 2 и 4 брелка:

брелок

• прозвучит короткий звуковой сигнал,

• появится иконка ,

• включится блокировка кнопок.

Одновременно и коротко нажмите кнопки 1 и 4 брелка

брелок

• прозвучит короткий звуковой сигнал,

• последует короткий вибросигнал,

• иконка исчезнет,

• блокировка кнопок выключится.

Персональный код экстренного выключения режима охраны

Персональный код экстренного отключения режима охраны или режима антиограбления может состоять из 1, 2 или 3-х цифр, каждая из которых может принимать значение от 1 до 6 включительно. Порядок программирования персонального кода описан в инструкции по установке.

При поставке (или после сброса на заводские установки) персональный код имеет значение «3» (см. функцию 9, таб. №1 на с т р . 111) .

инструкция по эксплуатации

Алгоритм ввода персонального кода (экстренное выключение охраны)

Откройте дверь ключом и оставьте ее открытой:

• начнутся сигналы тревоги (если охрана была включена брелком),

• последует 4 световых сигнала (если охрана была включена без брелка),

• не последует никаких сигналов (если режим охраны выключен).

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует первой цифре кода.

Выключите зажигание:

• если код 1-значный и он введен верно, то автосигнализация

выключит режим охраны, последует 2 световых сигнала,

• если код 2- или 3-значный, введите следующую цифру.

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует второй цифре кода.

Выключите зажигание:

• если код 2-значный и он введен верно, то автосигнализация

выключит режим охраны, последует 2 световых сигнала,

• если код 3-значный, введите следующую цифру.

Включите зажигание. Нажмите сервисную кнопку такое число раз, которое соответствует третьей цифре кода.

Выключите зажигание:

• если код 3-значный и он введен верно, то автосигнализация

выключит режим охраны, последует 2 световых сигнала.

ВАЖНО!!! При вводе персонального кода интервалы между

нажатиями сервисной кнопки должны быть около 1 секунды.

StarLine E90, E91

Запись брелков в память автосигнализации

Запись брелков в память автосигнализации производится при выключенном режиме охраны в следующем порядке:

нажмите сервисную кнопку 7 раз и включите зажигание:

автомобиль

• прозвучит 7 сигналов сирены, подтверждающих вход в режим записи брелков радиоуправления;

нажмите одновременно коротко

кнопки 1 и 2 брелка:

автомобиль

• 1 сигнал сирены;

Повторите пункт 2 для всех записываемых брелков. Для записи дополнительного брелка также используется комбинация кнопок 1 и 2. Интервал меж ду записью не должен превышать 5 секунд. Успешная запись следующего брелка подтверждается соответствующим количеством сигналов сирены и брелка.

Выключите зажигание:

автомобиль

• последует 3 световых сигнала.

Внимание! При записи брелков в автосигнализацию все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования (см. пункт 2). Всего в память автосигнализации можно записать до 4 брелков.

брелок

• прозвучит 1 сигнал;

инструкция по эксплуатации

Внимание! Если в систему записаны радиореле R2, то после

записи брелков необходимо восстановить привязку радиореле R2 к автосигнализации. Для этого: – включите и выключите зажигание 7 раз; – нажмите сервисную кнопку 7 раз и включите зажигание. Последует 7 сигналов сирены. Дождитесь 3-х световых сигналов автосигнализации и мелодичного сигнала брелка. – выключите зажигание.

Дистанционный запуск двигателя

Прежде чем запускать двигатель брелком или активировать автоматический запуск, в обязательном порядке ознакомьтесь с особенностями дистанционного запуска двигателя.

Особенности дистанционного запуска двигателя

Дистанционный запуск двигателя не может быть осуществлен в следующих случаях:

• включено зажигание;

• открыт капот;

• выключен стояночный тормоз или нажата педаль тормоза;

• не выполнена подготовка к запуск у двигателя на

автомобилях с РКПП («программная нейтраль»).

1. За один цикл запуска система может предпринять 4 попытки запуска двигателя. Если после 4-ой попытки двигатель не запустится, на дисплее брелка с обратной связью (при условии что он находится в зоне приема) отобразится иконка «ОСТ» и брелок подаст 4 звуковых сигнала, что означает окончание попыток запуска двигателя. Последует 4 световых сигнала автомобиля.

2. Если дистанционно запущенный двигатель заглохнет до окончания запрограммированного времени прогрева, будет предпринят новый цикл запуска двигателя.

3. Функция автоматического запуска двигателя по температуре может быть вк лючена независимо от состояния функций запуска по будильнику или периодического запуска.

StarLine E90, E91

Подготовка к дистанционному запуску в автомобилях с ручной КПП

Для дистанционного запуска двигателя в автомобилях с РКПП необходимо выполнять процедуру «программная нейтраль». «Программная нейтраль» - это определенный порядок действий водителя, гарантирующий, что при дистанционном запуске двигатель не будет заведен на передаче.

Выполнение процедуры «программная нейтраль»

Для выполнения процедуры «программная нейтраль»

• функция 12 (таб. №2) должна быть запрограммирована на один из вариантов поддержки зажигания;

• функцию 15 (таб. №2) запрограммировать на один из вариантов «завершения» «программной нейтрали»;

• двигатель должен работать.

В зависимости от состоянияния функции 12 (таб. №2) для выполнения процедуры “программная нейтраль”

выполните следующие действия:

функция 12 – А В Т О М А Т И Ч Е С К И :

- включите стояночный тормоз,

- выключите зажигание;

функция 12 – С Б Р Е Л К А :

-включите стояночный тормоз,

- при закрытых дверях коротко нажмите кнопку 2 брелка;

функция 12 – В К Л Ю Ч Е Н И Е М Т О Р М О З А:

- включите стояночный тормоз;

брелок

инструкция по эксплуатации

• 1 раз вспыхнут световые сигналы;

• светодиодный индикатор начнёт гореть постоянно;

• двигатель работает.

Следует иметь ввиду, что нажатие педали тормоза, после выполнения пункта 1, приведет к отмене «программной нейтрали». Поддержка зажигания будет выключена.

• на дисплее отобразится r99;

• если запрограм-

мирован режим турботаймера, отобразится r06.

Извлеките ключ из замка зажигания. Двигатель продолжит работать. Выйдите из автомобиля и закройте все двери.

В зависимости от функции №15 (таб. №2) двигатель заглохнет сразу или продолжит работать.

Включите режим охраны:

• Если режим турботаймера НЕ запрограммирован:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• закроются замки дверей;

• остановится двигатель.

• прозвучит 1 сигнал;

• индикация включенного режима охраны.

брелок

• Двигатель подготовлен к дистанционным запускам.

StarLine E90, E91

• Если режим турботаймера запрограммирован:

автомобиль

• прозвучит 1 сигнал сирены;

• последует 1 световой сигнал;

• закроются замки дверей;

• двигатель продолжает работать.

• останется индикация работающего

• появится

брелок

двигателя и оставшегося времени работы турботаймера;

индикация включенного режима охраны.

• По истечении времени работы турботаймера двигатель будет остановлен без выключения режима охраны.

• Двигатель подготовлен к дистанционным запускам.

При включении охраны с работающим двигателем также выполнятся условия «программной нейтрали». После того как двигатель отработает заданное время, он может быть запущен брелком или автоматически.

инструкция по эксплуатации

Дистанционный запуск двигателя брелком

Перед дистанционным запуском убедитесь, что:

• капот закрыт, стояночный тормоз вк лючен;

• для автомобилей с ручной КПП - выполнена процедура

«программная нейтраль»;

• для автомобилей с автоматической КПП - рычаг управления находится в положении «PARK».

Нажмите на брелке кнопку 1 длительно (до появления двух мелодичных сигналов),

затем отпустите кнопку:

автомобиль

• прозвучит 1 сигнал сирены;

• последует 1 световой сигнал;

• закроются замки дверей;

• последует запуск двигателя.

брелок

• прозвучит мелодичный сигнал;

• на дисплее на 1 сек унду

отобразится “З П У С” – индикация начала цикла запуска:

затем - индикация работающего двигателя, режима включенной охраны и оставшегося времени прогрева двигателя (r10, r20 или r30):

StarLine E90, E91

Если двигатель не запустился с первой попытки, система может предпринять еще 3 попытки запуска. Если после 4-х попыток двигатель не будет запущен, на дисплее брелка с обратной связью (при условии что он находится в зоне приема) отобразится «ОСТ». Брелок 4-мя звуковыми сигналами сообщит об окончании попыток запуска двигателя. Последует 4 световых сигнала.

Оставшееся время работы двигателя обновляется каждую минуту (например: r10, r09, r08, r07...) За 1 минуту до окончания прогрева двигателя отобразится надпись r01 и прозвучат 2 серии по 4 звуковых сигнала брелка. После окончания времени прогрева двигателя и его автоматической остановки световые сигналы вспыхнут 4 раза. На дисплее брелка на короткое время отобразится r00, прозвучит 4 сигнала брелка.

Дистанционная остановка двигателя

При необходимости двигатель, запущенный автоматически или брелком, можно в любой момент остановить.

Нажмите на брелке кнопку 1 длительно,

затем кнопку 4 коротко:

брелок

• последует 4 световых сигнала;

• двигатель будет остановлен.

• прозвучит мелодичный сигнал;

• исчезнет индикация работающего двигателя.

Дистанционное продление работы двигателя

При необходимости время работы двигателя, запущенного автоматически или с брелка, можно продлить:

брелок

инструкция по эксплуатации

• двигатель работает;

• на брелке отображается оставшееся время работы двигателя.

Нажмите на брелке кнопку 1 длительно (до появления двух мелодичных сигналов), затем отпустите кнопку:

брелок

• последует 1 световой сигнал;

• двигатель продолжит работать.

Продлевать работу двигателя можно неограниченное количество раз. Максимальное время, которое может быть задано на брелке несколькими попытками продления,

- 30 минут.

• прозвучит мелодичный сигнал;

• время, оставшееся до конца работы двигателя увеличится на 5 мин.

StarLine E90, E91

Автоматический запуск двигателя

Автоматический запуск двигателя н е в о з м о ж е н, ес ли:

• включено зажигание, открыт капот, выключен стояночный тормоз, нажата педаль тормоза;

• на автомобилях с РКПП не выполнена процедура «программная нейтраль».

Автоматический запуск двигателя по будильнику

Перед включением функции автоматического запуска двигателя по будильнику брелка убедитесь, что:

• текущее время на брелке установлено правильно;

• будильник запрограммирован на требуемое время запуска;

• будильник включен (о том, что будильник включен,

сообщает иконка

Для включения функции автозапуска по будильнику установите курсор на иконку и нажмите коротко кнопку 1 (см. стр. 28):

брелок

• последует 1 световой сигнал.

• прозвучит мелодичный сигнал,

• в течение 5 секунд будет отображаться время, оставшееся до момента запуска;

• постоянно отображающиеся иконки обозначают включенный режим автоматического запуска по будильнику;

• через 5 секунд возобновится индикация текущего времени.

инструкция по эксплуатации

Автоматический периодический запуск двигателя

В режиме автоматического периодического запуска автосигнализация через заданный промежуток времени осуществляет запуск и прогрев двигателя. Период запуска может быть задан в пределах от 2 до 24 часов с шагом 2 часа, а время прогрева определяется программируемой функцией 2 (см. таб. №2 на стр. 113).

Для включения режима периодического запуска установите курсор на иконку

(см. стр. 28) и нажмите коротко кнопку 1:

брелок

• последует 1 световой сигнал,

Короткими нажатиями кнопки 1

установите период автозапуска:

• прозвучит мелодичный сигнал;

• 4 секунды будет отображаться текущее значение периода автоматического запуска (например:

брелок

. . . . . . . . . . . . . . .

каждое нажатие

увеличивает

автозапуска

на 2 часа.

- запуск каждые 4 часа).

период

StarLine E90, E91

Нажмите кнопку 1 длительно (до звукового сигнала) или дождитесь автоматического

(через 4 сек.) сохранения выбранного периода автозапуска:

брелок

• прозвучит 2 коротких сигнала;

• начнет постоянно отображаться иконка , обозначающая включенный режим периодического автозапуска;

• через несколько сек унд произойдет автоматический запуск и прогрев двигателя. Время прогрева определяется программируемой функцией 2 (см. таб. №2 на стр. 113). Заводская установка - 10 минут.

Автоматический запуск двигателя по температуре

В режиме автоматического запуска по температуре сигнализация осуществляет запуск двигателя при регистрации внешним температурным датчиком, закрепленным на двигателе, температуры ниже запрограммированной. Температура запуска может быть установлена в пределах от 3°С до - 27°С с шагом 3°С, а время прогрева двигателя определяется функцией 2 (таб. №2 на стр. 113). Автосигнализация отслеживает показания датчика с момента включения функции запуска двигателя по температуре. Минимальный интервал меж ду повторными автозапусками, отсчитываемый с момента предыдущего запуска без учета времени прогрева двигателя, – 1 час. После активации функции температурного запуска количество автозапусков двигателя по температуре не ограничивается.

Для включения режима автозапуска по температуре установите курсор на

иконку

и нажмите коротко кнопку 1:

брелок

инструкция по эксплуатации

• последует 1 световой сигнал.

Короткими нажатиями кнопки 1

установите температуру автозапуска:

• мелодичный сигнал;

• 4 секунды будет отображаться текущее значение температуры запуска.

брелок

. . . . . . . . . . . . . . .

каждое нажатие

изменяет

температуру

автозапуска

на

3°С

Нажмите кнопку 1 длительно (до звукового сигнала) или дождитесь автоматического

(через 4 сек.) сохранения выбранного значения температуры автозапуска:

брелок

• прозвучит 2 коротких сигнала;

• начнет постоянно отображаться иконка , обозначая включенный режим автозапуска по температуре.

StarLine E90, E91

Выключение автоматических запусков

Для выключения автозапуска по будильнику, периодического или по температуре, установите курсор на иконку (см. стр. 28) и нажмите коротко кнопку 1:

брелок

, или ,

• последует 2 световых сигнала.

Примечание:

1) наличие брелка в зоне действия приемопередатчика на момент выполнения любого автоматического запуска двигателя не требуется;

2) время запуска двигателя может варьироваться по сравнению с запрограммированным временем будильника в пределах 3 минут;

3) функция автозапуска по будильнику включается на один цикл запуска. Для нового пуска необходимо каждый раз активировать (включать) на дисплее брелка иконку ;

4) если для функции 2 (таб. №2 на стр. 113) выбрано значение «без ограничения времени», то при любом автоматическом запуске время работы двигателя будет ограничено 30-ю минутами;

5) если для функции 4 (таб. №2) выбрано значение 2, 3 или 4, то прогрев двигателя будет автоматически остановлен при температуре двигателя 50°С.

• прозвучит мелодичный сигнал;

• исчезнет соответствующая иконка.

инструкция по эксплуатации

Индикация работающего двигателя после автоматического запуска

Режим автоматического запуска по температуре может быть включен одновременно с режимом запуска по будильник у или периодическим запуском. Для удобства определения режима, в котором произошел автоматический запуск, индикация работающего после запуска двигателя имеет различия:

автомобиль

• автоматический запуск по будильнику (1):

• автоматический периодический запуск (2):

• автоматический запуск по температуре (3):

StarLine E90, E91

Режим SLAVE

В режиме SLAVE все охранные и сервисные функции автосигнализации сохраняются. И основной и дополнительный брелок после перевода их в режим SLAVE сохраняют функции управления автосигнализацией. С их помощью автосигнализацию StarLine можно поставить на охрану, снять с охраны, запустить двигатель и т.п. В случае срабатывания какого-либо датчика на дисплее основного брелка отобразится сработавшая зона и будет звучать сигнал тревоги. Наряду с обычными функциями управления после перевода брелков в режим SLAVE они начинают выполнять функции метки.

Управление автосигнализацией StarLine

- Штатным брелком автомобиля (или другим способом, предусмотренным производителем автомобиля).

- С мобильного телефона.

- С помощью мобильного приложения StarLine.

- Через WEB - приложение

Способ авторизации владельца

- Режим работы без авторизации.

- Авторизация с помощью метки (диалоговый алгоритм).

- Авторизация секретной кнопкой (ввод персонального кода).

- Авторизация вводом пин-кода штатными кнопками автомобиля.

Защита от угона и захвата автомобиля

- Блокировка двигателя.

- Выключение блокировки двигателя при опознавании метки или вводе персонального кода.

- Запуск процедуры опознавания метки только при наступлении определенного события (программируется).

- Функция антиограбления. При попытке угона от автовладельца не потребуется каких-либо активных действий. Автосигнализация самостоятельно заблокирует двигатель в случае отсутствия метки в зоне радиовидимости.

www.starline-online.ru

100

StarLine E90, E91 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
