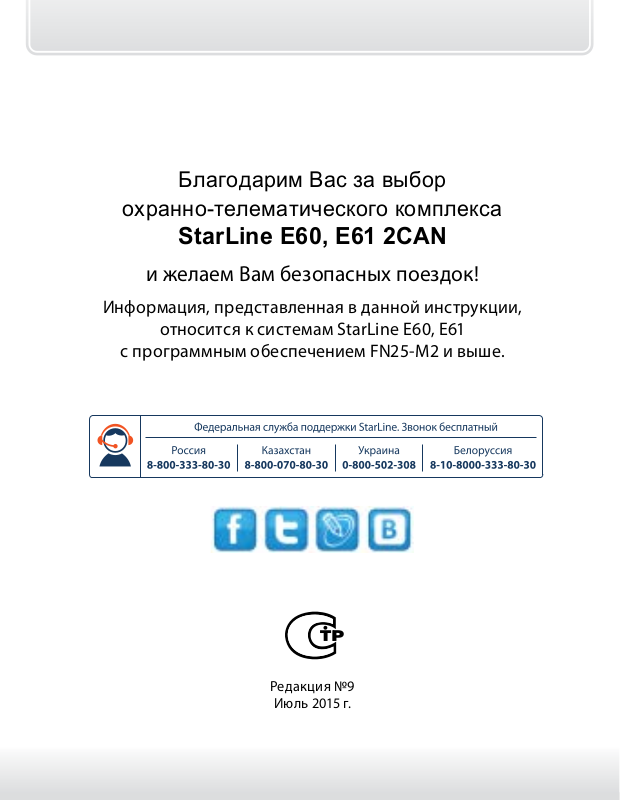

Благодарим Вас за выбор

охранно-телематического комплекса

StarLine Е60, E61 2CAN

и желаем Вам безопасных поездок!

Информация, представленная в данной инструкции,

относится к системам StarLine Е60, Е61

c программным обеспечением FN25-М2 и выше.

Редакция №9

Июль 2015 г.

StarLine Е60, E61

Пожалуйста, прочитайте

внимательно!

Перед началом эксплуатации автосигнализации внимательно прочитайте настоящую инструкцию, обратите особое внимание на разделы, отмеченные знаком подходит ли данная автосигнализация для Вашего автомобиля, для чего руководствуйтесь требованиями изготовителя автомобиля и инструкцией по эксплуатации автомобиля.

Если вы не смогли определить, подходит ли данная автосигнализация для установки на автомобиль, верните её продавцу в течение 14 дней с момента покупки.

Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Установка автосигнализации должна быть произведена только специально обученными квалифицированными специалистами.

Запрещается осуществлять монтаж, программирование, обслуживание, ремонт и разборку-сборку сигнализации и брелков лицами, не являющимися квалифицированными специалистами и не прошедшими обучение и проверку знаний по технике безопасности.

При программировании параметров автосигнализации устанавливаемые параметры не должны противоречить требованиям инструкции по эксплуатации автомобиля.

Пользователь несет полную ответственность за ущерб, причиненный людям, животным и имуществу в результате использования автосигнализации не по ее прямому назначению, или с нарушениями требований безопасности, изложенных в настоящей инструкции.

Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные несоблюдением правил безопасности и требований, изложенных в настоящей инструкции.

(ВНИМАНИЕ!), и определите,

инструкция по эксплуатации

Во избежание возможных недоразумений сохраняйте документы, прилагаемые к автосигнализации при продаже. Проверьте заполнение гарантийного талона, в том числе наличие даты продажи и печати продавца. При отсутствии даты продажи (покупки) гарантийный срок исчисляется с момента изготовления автосигнализации.

Не носите брелок от автосигнализации на одной связке с ключами от автомобиля. Не оставляйте брелки управления сигнализацией в местах, доступных для детей и животных. Не допускайте попадание жидкостей в брелок.

Если на дисплее брелка появилась иконка

, предупреждающая о разряде элемента питания брелока, заблаговременно примите меры по замене элемента питания.

Рекомендуем хранить новый запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

StarLine Е60, E61

Содержание

Введение..................................................................................................................................6

Технические характеристики............................................................................................7

Комплект поставки................................................................................................................8

Охранные и сервисные функции автосигнализации...................................................12

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией......................................................................15

Продолжительность нажатия кнопок брелков..........................................................16

Команды брелков управления.........................................................................................17

Жидкокристаллический дисплей брелка....................................................................20

Индикация активных режимов и функций.................................................................20

Индикация состояния автосигнализации и автомобиля...........................................21

Меню функций основного брелка..................................................................................22

Программирование режимов работы курсорным способом..............................27

Перечень режимов, программируемых курсорным cпособом.........................29

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения............................30

Включение охраны без звуковых сигналов подтверждения................................31

Включение бесшумной охраны.......................................................................................32

Автоматическое включение охраны............................................................................33

Включение охраны с работающим двигателем........................................................34

Дистанционная остановка двигателя без выключения режима охраны..........35

Включение охраны без брелка ......................................................................................36

Автоматический возврат в режим охраны ................................................................37

Обход зоны дверей и задержка активации датчиков .............................................37

Самодиагностика при включении охраны ................................................................38

Выключение охраны со звуковыми сигналами подтверждения ........................39

Выключение охраны без звуковых сигналов подтверждения .............................40

Двухшаговое выключение блокировки двигателя ...................................................41

Выключение охраны без использования брелка.....................................................42

Выключение охраны с работающим двигателем.....................................................43

Самодиагностика при выключении охраны ...............................................................44

Сигналы тревоги .................................................................................................................45

Отображение сигналов тревоги на дисплее брелка ............................................47

Прерывание сигналов тревоги без выключения режима охраны ....................48

Защищенность автосигнализации от отключения питания .................................49

Дополнительные датчики ................................................................................................49

Дополнительные беспроводные реле блокировки ..............................................50

Дополнительное кодовое реле StarLine R3 ............................................................50

Подключение информационно-поисковых GSM модулей ................................50

Режим антиограбления .....................................................................................................51

Включение режима антиограбления брелком.........................................................51

Скрытое включение режима антиограбления..........................................................52

инструкция по эксплуатации

Выключение режима антиограбления........................................................................54

Режим «Паника».....................................................................................................................55

Режим иммобилайзера......................................................................................................56

Выключение блокировки двигателя в режиме иммобилайзера.......................56

Сервисные функции автосигнализации

Контроль состояния автомобиля, напряжения АКБ

и температуры салона ..........................................................................................................57

Временное отключение датчика удара ......................................................................58

Временное отключение дополнительного датчика ...............................................59

Временное отключение датчика наклона ..................................................................60

Настройка чувствительности датчика удара .........................................................61

Настройка чувствительности датчика наклона ........................................................63

Автоматическое управление замками дверей .........................................................64

Поиск автомобиля на стоянке .......................................................................................64

Дистанционное управление замками дверей ..........................................................65

Управление дополнительным каналом №1 ...............................................................66

Управление дополнительным каналом №2 ...............................................................68

Управление дополнительным каналом №3 ...............................................................70

Управление дополнительным каналом №4 ...............................................................71

Управление дополнительным каналом №5 ...............................................................72

Режим турботаймера .........................................................................................................73

Активация режима турботаймера

и программирование времени работы........................................................................73

Включение турботаймера ................................................................................................74

Вызов из автомобиля ........................................................................................................76

Световая индикация открытых дверей ......................................................................76

Контроль уровня заряда элемента питания брелка с ЖКИ .............................76

Контроль исправности концевых выключателей ....................................................77

Режим сервисного обслуживания ................................................................................78

Функция просмотра тревог ............................................................................................ 78

Автоматический контроль канала связи ....................................................................80

Контроль количества брелков, записанных в систему ........................................80

Блокировка кнопок брелка .............................................................................................81

Персональный код экстренного выключения режима охраны............................81

Алгоритм ввода персонального кода (экстренное выключение охраны).........82

Режим SLAVE ..

Основные термины и определения ...................................

Управление автосигнализацией в режиме SLAVE ......................

Иммобилайзер с валидатором (авторизация вводом пин -кода штатными кнопками автомобиля)

Режим антиограбления ...................................................................................................89

Программирование охранных и сервисных функций ...

Запись брелков в автосигнализацию .........................................................................94

Элементы питания брелков и их замена ...................................................................95

.........................................................................................

.........................................

..........................

......

.............

...........

..............................91

...83

.....84

........85

...

StarLine Е60, E61

Введение

StarLine Е60, E61 — современный охранно-телематический комплекс. Защитные свойства комплекса реализованы по инновационным технологиям.

Телематика Опциональный GSM-GPRS, GPS-ГЛОНАСС телематический модуль позволяет определять координаты автомобиля, управлять охраной Вашего автомобиля дистанционно

Диалоговая защита Диалоговый код управления с индивидуальными ключами шифрования 128 бит гарантирует надежную защиту от известных кодграбберов

Защита от помех StarLine Е60, E61 уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному 128-канальному узкополосному трансиверу

Контроль канала связи

Автоматический контроль канала связи обеспечивает проверку нахождения брелка в зоне действия приемопередатчика автосигнализации

Гибкие сервисные каналы

Программируемые параметры управления аварийной световой сигнализацией, складыванием зеркал, настройкой сидений под владельца...

Расширенный диапазон температур

StarLine Е60, E61 уверенно работает в суровых климатических условиях при температуре от минус 50°С до плюс 85°С благодаря высококачественным комплектующим

3D датчик удара и наклона

Интегрированный цифровой датчик наклона и удара с дистанционной настройкой регистрирует поддомкрачивание и эвакуацию автомобиля

Встроенный 2CAN*

Обеспечивает быструю, удобную и безопасную установку охранных систем StarLine на современные автомобили, оснащенные шинами CAN

*Для автосигнализации StarLine E61.

инструкция по эксплуатации

Технические характеристики

• Несущая частота радиосигнала управления ... ..... от 433,05 до 434,79 МГц

• Количество частотных каналов управления .........................................128

• Максимальный радиус действия основного брелка:

при передаче команд управления .................................................800 м*

при приеме сигналов оповещения ...............................................2000 м*

• Максимальный радиус действия дополнительного брелка . ... ... ... ... . 15 м*

• Тип датчика удара/наклона ... ... интегральный трехосевой акселерометр

• Рабочая температура ......................................................... от -50 до +85 °С

• Напряжение питания постоянного тока ........................................ 9 - 18 В

• Ток, потребляемый сигнализацией в режиме охраны . ... . не более 22 мА

Максимально допустимый ток на выходах:

• подключения сирены ........................................................................... 2 А

• подключения световых сигналов ................................................. 2 х 7.5 А

• управления электроприводами замков дверей........................2 х 200 мА

• блокировки двигателя ......................................................................... 200 мА

• дополнительных каналов управления ........................................... 200 мА

• альтернативного управления 2CAN интерфейса

Питание основного брелка ................... 1,5В (1 элемент питания типа «ААА»)

Питание дополнительного брелка .... .. 3В (1 элемент питания типа «CR2450»)

* Дальность действия брелков может уменьш аться в зависимости от места установки приемопередатчика, места нахождения автомобиля и владельца, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка.

StarLine Е60, E61 разрешена к использованию на территории РФ и соответствует всем требованиям нормативных документов РФ.

Срок слу жбы StarLine Е60, E61 составляет 5 лет при условии, что изделие устанавливаетс я и эксплуатируется в соответствии с инструкциями по установке и эксплуатации.

Производитель оставляет за собой право без предварительного уведомления вносить в конструкцию, дизайн и комплектацию данного изделия незначительные изменения, не влекущие снижения его технических характеристик.

.............................

200 мА

StarLine Е60, E61

Комплект поставки

1, 2 - инструкции по установке и эксплуатации;

3, 4 - гарантийный талон и памятка;

5 - основной брелок управления с обратной связью и ЖК дисплеем;

6 - центральный процессорный блок;

7 - элемент питания основного брелка (ААА);

8 - дополнительный брелок;

9 - дополнительное реле с колодкой (3 шт.);

10 - сирена

11 - концевой выключатель капота, 2 самореза, клемма для

подключения массы, диоды 1N4007;

12 - модуль приемопередатчика (трансивер);

;

Отличие комплектаций StarLine E60 и StarLine E61

Модель Модуль 2CAN Сирена

Е60 опция опция

Е61

установлен в

центральный блок

в комплекте

инструкция по эксплуатации

StarLine Е60, E61

13 - основной кабель с 18 - контактным разъемом;

14 - кабель подключения приемопередатчика;

15 - кабель подключения входов автосигнализации;

16 - светодиод индикации состояния автосигнализации;

17 - кабель подключения 2CAN интерфейса;

18 - сервисная кнопка;

19 - провод подключения концевого выключателя капота;

20 - переходник для подключения дополнительных датчиков.

инструкция по эксплуатации

StarLine Е60, E61

Охранные и сервисные функции автосигнализации

Охраняемые зоны автомобиля и способы их контроля

• Двери, капот, багажник, стояночный тормоз, педаль тормоза — концевые выключатели.

• Зажигание — вход контроля цепи зажигания.

• Кузов — двухуровневый датчик удара, датчик наклона.

• Внутреннее пространство салона

— дополнительный датчик (опция).

Защищенность автосигнализации

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

• Запатентованный 128 канальный узкополосный FM трансивер обеспечивает надежную работу в условиях городских помех.

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.

• Прерывание сигналов тревоги без выключения режима охраны.

• Автоматический контроль канала связи.

Защитные и противоугонные функции сигнализации

• Блокировка двигателя – реле блокировки и цифровые радиореле StarLine R2 (опция), кодовое реле StarLine R3 (опция).

• Режим охраны со звуковыми и световыми сигналами тревоги

• Подача сигналов оповещения о тревоге на основной брелок

(брелок с ЖК дисплеем).

• Бесшумное включение / выключение режима охраны.

• Режим бесшумной охраны.

• Режим охраны с работающим двигателем.

• Включение/выключение охраны без использования брелка.

• Автоматический возврат в режим охраны при случайном

выключении.

• Автоматическое включение режима охраны.

инструкция по эксплуатации

• Режим иммобилайзера.

• Режим антиограбления.

• Режим «Паника».

• Программируемый персональный код экстренного выключения

режима охраны.

• Блокировка двигателя и ее сохранение при демонтаже автосигнализации.

• Программируемое двух-шаговое выключение блокировок двигателя.

Самодиагностика и индикация режимов работы

• Индикация причин срабатывания автосигнализации по 10 зонам охраны.

• Индикация состояния сигнализации светодиодом и на дисплее брелка.

• Индикация факта срабатывания сигнализации звуковыми сигналами.

• Индикация неисправной зоны при включении режима охраны.

• Автоматический контроль состояния охранных датчиков с

отключением неисправных датчиков и сообщением об их отключении.

• Светодиодная индикация исправности концевых выключателей.

• 2 различных звуковых режима и виброрежим работы брелка.

• Просмотр истории тревог.

Сервисные функции автосигнализации

• Обход зоны дверей и задержка активации датчиков до отключения салонного света.

• Выбор громкости сигналов подтверждения при выполнении команд с брелка.

• Дистанционное отключение датчика удара, датчика наклона и дополнительного датчика по уровням в режиме охраны.

StarLine Е60, E61

• Дистанционное управление центральным замком.

• Управление центральным замком от замка зажигания.

• Двухшаговое отпирание замков дверей.

• Двухимпульсное запирание замков дверей.

• Световая сигнализация открытых дверей.

• 5 каналов управления дополнительным оборудованием.

• Контроль напряжения аккумулятора автомобиля.

• Контроль температуры в салоне автомобиля.

• Ограничение количества циклов сигналов тревоги от датчиков.

• Возможность реализации функции «комфорт».

• Функция «поиск автомобиля».

• Режим турботаймера.

• Дистанционное программирование функций.

• Сервисный режим.

• Управление освещением салона автомобиля.

• Брелок с интуитивно понятным дисплеем.

• Режим вызова из автомобиля (поиск брелка).

• Защита от случайного нажатия кнопок брелка.

• Программирование новых и удаление утерянных брелков из

памяти автосигнализации.

• Индикация текущего времени, будильник, таймер обратного отсчета.

• Возможность совместной работы с GSM модулями StarLine

М20, М30, M21, M31, М32

• Индикация разрядки элемента питания основного брелка.

инструкция по эксплуатации

Управление автосигнализацией с помощью брелков

Брелки управления автосигнализацией

Система комплект уется двумя брелками управления.

Основной брелок: Дополнительный брелок:

4-х кнопочный брелок с обратной 3-х кнопочный брелок связью и жидкокристаллическим без дисплея. (ЖК) дисплеем.

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при

- срабатывании датчиков и возникновении тревоги;

- выполнении команд, переданных с других брелков;

- изменении режимов работы и функций сигнализации.

При этом на дисплее отображается текущее состояние сигнализации, включаются звуковые, вибросигналы и подсветка дисплея.

Кроме этого на ЖК дисплей брелка выводится информация о текущем времени, вк люченном будильнике, таймере, напряжении АКБ и температуре в салоне автомобиля.

StarLine Е60, E61

Для того чтобы максимально задействовать возможности, предоставляемые охранной системой, мы рекомендуем использовать основной брелок управления. Дополнительный брелок можно использовать при отсутствии возможности работы с основным. Функции оповещения владельца в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

В этом разделе и далее используются следующие определения

продолжительности и последовательности нажатия кнопок брелков:

• кратковременное нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды;

• длительное нажатие — нажатие и удержание кнопки

(или двух кнопок) до появления мелодичного звукового сигнала;

• двойное нажатие — два нажатия одной кнопки в

течение 1 секунды;

• последовательное нажатие — два нажатия одной или разных

кнопок. Первое нажатие должно быть длительным (до появления звукового сигнала), второе нажатие - кратковременным,

отпускания первой кнопки.

после

инструкция по эксплуатации

Команды брелков управления

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Включить охрану (со звуковым подтверждением)

Выключить охрану (со звуковым подтверждением)

Включить охрану (без звукового подтверждения)

Выключить охрану (без звукового подтверждения)

Включить бесшумную охрану

Прервать сигналы тревоги

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Управление функциями охраны

коротко

1 + 1

последоват.1двойное

2 + 2

последоват.2двойное

1 + 2

последоват.

– выкл.

коротко

выкл.

любые кроме

выкл.

вкл.

выкл.

вкл.

выкл.

вкл.

коротко*

1 + 2

длительно

до

вкл.

не зависит

любые кроме

Включить режим антиограбления

Отключить режим антиограбления*

1 + 3

длительно

до

*Если режим антиограбления включен брелком, отключить его можно только путем ввода персонального кода (см. стр. 82).

выкл.

не зависит

StarLine Е60, E61

КОМАНД А

Отключение (включение) встроенного датчика удара

Отключение (включение) дополнит. датчика

Отключение (включение) датчика наклона

Включить режим “ПАНИК А”

Управление доп. кана лом №1

Управление доп. кана лом № 2

Управление доп. кана лом № 3

Управление доп. кана лом № 4

Управление доп. кана лом № 5

Регулировка чувствительности датчика удара

Регулировка чувствительности датчика наклона

НАЖАТЬ КНОПКИ УСЛОВИ Я

Основной

брелок

двойное

длительно

Управление оборудованием

последоват.3двойное

последоват.

1 + 3

до

2 + 1

3 + 1

4 + 1

2 + 3

3 + 2

3 + 3

4 + 4

Дополнит.

брелок

2 + 1

последоват.

2 + 2

последоват.

1 + 2

длительно

до

3 + 2

последоват.

3 + 3

последоват.

Зажигание Иконки Охрана

выкл.

– выкл.

выкл. любые не зависит

не зависит любые не зависит

– не зависит любые не зависит

– не зависит любые выкл.

любые кроме

вкл.

инструкция по эксплуатации

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Сервисные функции

Запрос состояния автосигнализации, напряжения АКБ автомобиля и темпер. в с алоне

Поиск автомобиля 4 двойное 3 коротко не зависит любые не зависит

Закрыть замки 1 коротко вк л. любые выкл.

Открыть замки 2 коротко вкл. любые выкл.

коротко

– не зависит любые не зависит

Активация курсорного выбора функций

Включение блокировки кнопок брелка

Выключение блокировки кнопок брелка

2 или 3 длительно до второго сигнала

2 + 4

одновре-

менно

1 + 4

одновре-

менно

– не зависит любые не зависит

1 + 3

одновре -

менно

2 + 3

одновре -

менно

не зависит любые не зависит

StarLine Е60, E61

Жидкокристаллический дисплей брелка

Индикация активных режимов и функций

Режим антиограбления.

Режим 2-шагового выключения блокировки двигателя.

Режим бесшумной охраны.

Режим сервисного обслуживания.

Режим турботаймера.

Автоматическое включение режима охраны.

Режим иммобилайзера.

Включена блокировка кнопок брелка.

Запрограммирован 1, 2 или 3 - х значный персональный код.

Сработал дополнительный 1-уровневый датчик №1.

Сработал дополнительный 1-уровневый датчик №2.

инструкция по эксплуатации

Индикация состояния автосигнализации и автомобиля

Включен режим охраны со звуковыми сигналами тревоги.

Включен режим бесшумной охраны.

Замки дверей закрыты.

Замки дверей открыты.

Зажигание включено.

Открыты двери

Не затянут стояночный тормоз / Нажата педаль тормоза.

Включена поддержка зажигания.

Включен режим антиограбления.

Требуется замена элемента питания брелка.

Подключен встроенный или внешний GSM модуль StarLine.

Включен будильник.

Включен таймер обратного отсчета.

Брелок находится в зоне приема сигналов оповещения.

Передача команды управления.

Обход 1-го уровня дополнительного датчика.

Сработал 1-й уровень дополнительного датчика.

Сработал 2-й уровень дополнительного датчика.

Обход 1-го уровня датчика удара.

Обход обоих уровней датчика удара.

Обход обоих уровней дополнительного датчика.

Сработал 1-й уровень датчика удара.

Сработал 2-й уровень датчика удара.

Сработал 1-уровневый дополнительный датчик №1. Сработал 1-уровневый дополнительный датчик №2.

Сработал датчик наклона.

, капот , багажник .

StarLine Е60, E61

Меню функций основного брелка

Меню функций основного брелка позволяет:

• установить текущее время;

• установить время будильника;

• включить или выключить будильник;

• установить время таймера обратного отсчета времени;

• включить или выключить таймер;

• выбрать громкость сигнала тревоги или виброрежим;

• выбрать тип звукового сигнала.

Для входа в меню функций брелка нажмите и удерживайте кнопку 4 до одного

длительного, а затем 2 коротких сигналов:

брелок

прозвучит длительный сигнал, затем 2 коротких сигнала. На дисплее появится индикация первой функции меню. Короткими нажатиями кнопок 1 или 4

выберите необходимую функцию:

– установка текущей даты и времени;

– установка времени будильника

и его включение/выключение;

– установка таймера обратного отсчета

и его включение/выключение;

– выбор громкости звуковых сигналов тревоги и варианта мелодии;

– включение/выключение режима метки в брелке.

Если в течение 8 секунд не последует нажатий на кнопки, то произойдет автоматический выход из меню программирования функций брелка.

инструкция по эксплуатации

Выход из меню программирования функций брелка также может быть осуществлен длительным нажатием кнопки 1 (последует 2 коротких звуковых сигнала брелка).

Для установки даты и времени выберите функцию F - 1 и нажмите кнопку 4

длительно, до 2 коротких сигналов:

брелок

Выбор параметров (год, месяц, число, часы, минуты) осуществляется короткими нажатиями кнопок 4 (вперед) или 1 (назад).

Установка требуемого значения параметра осуществляется короткими нажатиями кнопок 2 (увеличение показаний) или 3 (уменьшение показаний)

год:

месяц:

число:

часы:

минуты:

StarLine Е60, E61

Для установки будильника выберите функцию F - 2 и нажмите кнопку 4

длительно, до 2 коротких сигналов:

периодическое срабатывание будильника:

брелок

будильник выключен:

однократное срабатывание будильника:

Для выключения сигнала будильника нажмите кнопку 3 брелка. Выключить сигнал также можно нажатием кнопок 1, 2 или 4 но при этом через три минуты сигнал возобновится (такая отсрочка сигнала будильника возможна два раза).

год:

месяц:

число:

часы:

минуты:

Для установки таймера выберите функцию F - 3 и нажмите кнопку 4

длительно, до 2 коротких сигналов:

брелок

Выбор параметров (год, месяц, число, часы, минуты) осуществляется короткими нажатиями кнопок 4 (вперед) или 1 (назад). Установка требуемого значения параметра осуществляется короткими нажатиями кнопоки 2 (увеличение показаний) или 3 (уменьшение показаний)

выключен:

Для установки звукового сигнала выберите функцию F - 4 и нажмите кнопку

4 длительно, до 2 коротких сигналов:

брелок

Выбор параметров осуществляется короткими нажатиями кнопок 4 (вперед) или 1 (назад). Установка значения – кнопки 2 и 3 коротко.

работает только вибросигнал:

звуковой сигнал “СИРЕНА”:

громкие сигналы:

тихие сигналы:

звуковой сигнал “ТРЕЛЬ”:

инструкция по эксплуатации

таймер

включен:

StarLine Е60, E61

Для включения/выключения режима метки

выберите функцию F - 5 и нажмите кнопку

4 длительно, до 2 коротких сигналов:

брелок

Нажатие кнопки 2:

(режим метки выключен)

Нажатие кнопки 3:

(режим метки включен)

Перевод брелка в режим метки необходим, если автосигнализация работает в режиме SLAVE. Подробнее см. стр. 83.

Для выхода из режима программирования функций брелка нажмите кнопку 1 длительно либо дождитесь автоматического выхода через 8 сек унд при отсутствии нажатий на кнопки.

инструкция по эксплуатации

Программирование режимов работы курсорным способом

Отдельные режимы работы автосигнализации, а также некоторые специальные функции программируются (включаются или выключаются) курсорным способом.

Включение/выключение режимов курсорным способом

возможно как при включенном, так и при вык люченном режиме охраны.

Для включения/вык лючения необходимых режимов выполните следующие действия:

Нажмите и удерживайте кнопку 2 (или 3) до момента, когда прозвучат два сигнала

(сначала мелодичный, затем короткий):

брелок

после того как прозвучит 2 сигнала, в нижней части экрана будет выделена

миганием первая слева иконка:

Короткими нажатиями на кнопки 2 (влево) или 3, 4 (вправо) переместите

мигающий курсор на нужную иконку:

брелок

StarLine Е60, E61

3а

Для включения выбранного режима

нажмите на брелке кнопку 1:

брелок

• 1 световой сигнал.

Для выключения выбранного режима

3б

нажмите на брелке кнопку 1:

• 2 световых сигнала.

Если в течение 5 секунд не нажимать на кнопки, то произойдет автоматический выход из режима программирования курсорным способом.

• прозвучит 1 мелодичный и 2 коротких сигнала;

• после автоматического выхода из режима программирования иконка выбранного режима будет отображаться на дисплее постоянно (режим включен).

брелок

• прозвучит 1 мелодичный и 2 коротких сигнала;

• после автоматического выхода из режима программирования постоянное отображение иконки прекратится (режим выключен).

инструкция по эксплуатации

Перечень режимов, программируемых курсорным способом

Режим антиограбления. Специальный режим, позволяющий автоматически или с помощью брелка включить блокировку двигателя в том случае, если водителя вынуж дают покинуть автомобиль (см. стр. 51)

Двухшаговое выключение блокировки двигателя. В данном режиме при выключении охраны двигатель остается заблокированным. Для снятия блокировки требуются дополнительные действия (см. стр. 41).

Бесшумная охрана. В данном режиме отсутствуют какие-либо звуковые сигналы автомобиля при срабатывании любого из датчиков. Включение и выключение охраны производится также без звуковых сигналов подтверждения (см. стр. 32).

Режим сервисного обслуживания. Режим предназначен для временного отключения охранных и противоугонных функций автосигнализации при необходимости передачи автомобиля для сервисного обслуживания или ремонта (см. стр. 78).

Турботаймер. Режим предназначен для автомобилей с турбонаддувом и позволяет поддерживать работу двигателя после выключения зажигания в течение некоторого времени, необходимого для охлаждения т урбины (см. стр. 73).

Автоматическое включение охраны. В данном режиме охрана включается автоматически после выключения зажигания, через 10 секунд после закрытия всех дверей (см. стр. 33).

Режим иммобилайзера. В данном режиме двигатель автоматически блокируется через 30 секунд после выключения зажигания (см. стр. 56).

StarLine Е60, E61

Охранные и противоугонные функции автосигнализации

Включение охраны со звуковыми сигналами подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено,

• стояночный тормоз включен,

• двери, капот и багажник закрыты.

Нажмите на брелке кнопку 1.

автомобиль

• 1 сигнал сирены,

• 1 световой сигнал,

• закроются замки дверей,

• начнёт мигать светодиодный индикатор

Если двери, капот, багажник окажутся не закрыты или один из кнопочных выключателей дверей, капота, багажника неисправен, - сигнализация предупредит об этом

4 звуковыми и 4 световыми сигналами

(см. «Самодиагностика при включении охраны», стр. 38).

брелок

• прозвучит 1 сигнал,

• появится индикация включенного режима охраны

инструкция по эксплуатации

Включение охраны без звуковых сигналов подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено,

• стояночный тормоз включен,

• двери, капот и багажник закрыты.

Нажмите на брелке кнопку 1 сначала длительно (до появления звукового

сигнала), затем коротко:

автомобиль

• 1 световой сигнал;

• закроются замки дверей;

• начнёт мигать светодиодный индикатор.

Если двери, капот, багажник окажутся не закрыты или один из кнопочных выключателей дверей, капота, багажника неисправен, то сигнализация предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 38).

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

брелок

StarLine Е60, E61

Включение бесшумной охраны

В режиме бесшумной охраны отсутствуют какие-либо звуковые сигналы автомобиля при срабатывании любого из датчиков. Для включения данного режима курсорным способом активируйте на дисплее брелка иконку (см. стр. 27). На дисплее брелка включенный режим бесшумной охраны обозначает иконка

Нажмите коротко кнопку 1 брелка:

автомобиль

• 1 световой сигнал;

• закроются замки дверей;

• начнёт мигать светодиодный индикатор.

Если двери, капот, багажник окажутся не закрыты или один из кнопочных выключателей дверей, капота, багажника неисправен, - сигнализация предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 38).

брелок

• прозвучит 1 сигнал;

• появится индикация включенного режима бесшумной охраны.

инструкция по эксплуатации

Автоматическое включение охраны

Для включения данного режима курсорным способом активируйте на дисплее брелка иконку (см. стр. 27).

При закрытых дверях выключите зажигание,

выйдите из автомобиля и закройте все двери.

автомобиль

• при закрытии последней двери световые сигналы вспыхнут 1 раз

• прозвучит 1 короткий сигнал сирены

Через 10 секунд после закрытия всех дверей

автоматически включится режим охраны:

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• закроются замки дверей.

Если неисправен один из кнопочных выключателей дверей (постоянно замкнут), то автоматического вк лючения режима охраны не произойдет (см. “Контроль исправности концевых выключателей”, стр. 77). Если открыты капот или багажник, то после включения охраны последуют 4 сигнала сирены и 4 световых сигнала.

При активном режиме автоматического включения охраны (иконка «включена») НЕ ЗАБЫВАЙТЕ ключи и брелок в автомобиле, когда покидаете его!

• прозвучит 1 сигнал,

• появится индикация включенного режима охраны.

брелок

StarLine Е60, E61

Включение охраны с работающим двигателем

Перед включением охраны убедитесь, что:

• капот закрыт,

• автомобиль стоит на нейтральной передаче

(либо в режиме

• турботаймер не запрограммирован (иконка «выключена»),

• двигатель работает.

В зависимости от выбранного значения функции 23 (см. стр. 95) включение охраны с работающим двигателем

может осуществляться следующими способами:

“А В Т О М А Т И Ч Е С К И” – выключите зажигание

“С Б Р Е Л К А” – коротко нажмите кнопку 2 брелка

“В К Л Ю Ч Е Н И Е М Т О Р М О З А” – включите

стояночный тормоз

PARK при автоматической трансмиссии),

• светодиодный индикатор начнёт гореть постоянно

автомобиль

брелок

• прозвучит мелодичный сигнал,

• отобразится: r99

инструкция по эксплуатации

Если необходимо поставить автомобиль на охрану извлеките ключ из замка зажигания, выйдите из машины, закройте все

двери и нажмите кнопку 1 брелка:

автомобиль

• 1 сигнал сирены,

• 1 световой сигнал,

• будут отключены датчик удара, доп. датчик и контроль зоны зажигания,

• закроются замки дверей,

• двигатель работает

Для включения охраны с работающим двигателем должна быть реализована функция поддержки зажигания (см. инструкцию по установке).

• прозвучит 1 сигнал,

• появится индикация включенного режима охраны и работающего двигателя

брелок

Дистанционная остановка двигателя без выключения режима охраны

Нажмите кнопку 4 длительно (до появления

звукового сигнала), затем кнопку 1 коротко:

автомобиль

• 3 световых сигнала,

• будут взяты на охрану зоны зажигания, датчика удара и дополнительного датчика,

• начнет мигать светодиодный индикатор,

• двигатель будет остановлен

• 4 коротких звуковых сигнала,

• исчезнет индикация работающего

• останется индикация включенного

брелок

двигателя,

режима охраны

StarLine Е60, E61

Включение охраны без брелка

Перед включением охраны убедитесь, что:

• зажигание выключено,

• стояночный тормоз включен.

Откройте одну из дверей и включите зажигание.

автомобиль

• начнет мигать светодиодный индикатор состояния

Нажмите сервисную кнопку 3 раза и

выключите зажигание.

автомобиль

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1 раз,

• начнётся отсчет 20 - секундного интервала, по истечении

которого включится режим охраны

Выйдите из автомобиля и закройте все двери.

автомобиль

через 20 секунд после выключения зажигания автоматически включится режим охраны:

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1 раз,

• закроются замки дверей

Если на момент включения охраны окажется, что двери, капот или багажник плохо закрыты, либо неисправен (постоянно замкнут) один из кнопочных выключателей дверей, капота, багажника, то сигнализация отключит охрану этой зоны, последуют 4 сигнала сирены и 4 световых сигнала.

инструкция по эксплуатации

Автоматический возврат в режим охраны

Если запрограммирован автоматический возврат в режим охраны (функция 5, стр. 93) и в течение 30 секунд после вык лючения режима охраны двери автомобиля не открывались, то автосигнализация автоматически включит режим охраны. Внимание! Запирание замков дверей произойдет, если они подключены к автосигнализации и запрограммирован вариант автовозврата в режим охраны с запиранием замков дверей (функция 5). Повторное вк лючение режима охраны подтвердит 1 сигнал сирены и 1 световой сигнал автомобиля. Последует 1 звуковой сигнал брелка. Двигатель будет заблокирован. Светодиодный индикатор начнет мигать, показывая, что автомобиль охраняется. Если неисправен (постоянно замкнут) концевой выключатель капота или багажника, то после включения охраны последует 4 световых сигнала и 4 сигнала сирены. Прозвучит 1 сигнал брелка.

Обход зоны дверей и задержка активации датчиков

Обход зоны дверей и задержка активации датчиков могут потребоваться для исключения ложных срабатываний сигнализации, например, при плавном погасании салонного света автомобиля или при работе функции «комфорт» (при поднятии стекол). В зависимости от программирования может быть установлена 5-, 30- или 60- секундная задержка (см. функцию 3 стр. 93).

StarLine Е60, E61

Самодиагностика при включении охраны

При включении охраны автосигнализация автоматически проверяет все зоны, которые должны быть взяты на охрану

автомобиль

• плохо закрыты двери, капот или багажник,

• неисправен (постоянно замкнут) один из концевых выключателей дверей, капота или багажника.

Включите режим охраны.

автомобиль

• 4 сигнала сирены,

• 4 световых сигнала,

• временно исключится из контура охраны соответствующая зона

Закройте двери, капот, багажник,

включите стояночный тормоз:

автомобиль

• будет взята на охрану соответствующая зона,

• при закрывании дверей замки будут повторно закрыты

брелок

• прозвучит 1 сигнал,

• появится индикация не взятой на охрану зоны

брелок

• прозвучит 1 сигнал,

• исчезнет индикация не взятой на охрану зоны

инструкция по эксплуатации

В случае самопроизвольного устранения неисправности при включенном режиме охраны сигнализация сразу автоматически возьмет эту зону на охрану.

Выключение охраны со звуковыми сигналами подтверждения

Нажмите на брелке кнопку 2:

автомобиль

• 2 сигнала сирены,

• 2 световых сигнала,

• погаснет светодиодный индикатор,

• откроются замки дверей

Если режим «двухшаговое выключение блокировок двигателя» выключен, то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен (активна иконка брелка), то для разблокировки двигателя

откройте дверь, включите зажигание и введите персональный код (см. стр. 82). Если код введен верно, последуют 2 сигнала сирены и 2 световых сигнала. Блокировка двигателя будет выключена.

Если при выключении охраны последует 3 сигнала сирены и 3 световых сигнала, это означает, что в режиме охраны происходило срабатывание датчиков (см. «Самодиагностика при выключении охраны», стр. 44).

• прозвучит 2 сигнала,

• индикация выключенного

брелок

режима охраны

на дисплее

StarLine Е60, E61

Выключение охраны без звуковых сигналов подтверждения

Нажмите кнопку 2 брелка сначала длительно (до появления звукового

сигнала), а затем коротко:

автомобиль

брелок

• погаснет светодиодный индикатор,

• 2 световых сигнала,

• будут открыты замки дверей (если они подключены к сигнализации)

Если режим «двухшаговое выключение блокировок двигателя» выключен, то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен (активна иконка на дисплее брелка), то для разблокировки двигателя

Если при выключении охраны последуют 3 сигнала сирены и 3 световых сигнала, это означает, что в режиме охраны происходило срабатывание датчиков (см. «Самодиагностика при выключении охраны», стр. 44).

• прозвучит 2 коротких сигнала,

• индикация выключенного режима охраны

инструкция по эксплуатации

Двухшаговое выключение блокировки двигателя

Для включения данного режима курсорным способом активируйте на дисплее брелка иконку (см. стр. 27). Пока на дисплее брелка «вк лючена» иконка , после каждого выключения охраны двигатель будет оставаться заблокированным.

Для разблокировки двигателя введите персональный код (см. стр. 82).

автомобиль

• после ввода последней цифры кода и выключения зажигания

блокировка двигателя выключится,

• выключение блокировки подтвердят 2 сигнала сирены и 2 световых сигнала

При активированном режиме SLAVE так же возможно отображение иконки . Блокировка двигателя в этом случае будет отключаться после авторизации владельца (см. стр. 83).

StarLine Е60, E61

Выключение охраны без использования брелка

Откройте дверь автомобиля ключом.

автомобиль

• начнутся сигналы тревоги (если режим охраны был включен брелком),

• последуют 4 световых сигнала (если режим охраны включался без брелка)

В течение 20 секунд включите зажигание

и введите персональный код (см. стр. 82).

• после набора последней цифры и вык лючения зажигания

• 2 сигнала сирены,

• 2 световых сигнала,

• светодиодный индикатор погаснет

автомобиль

брелок

• индикация выключенного режима охраны

Выключение охраны с работающим двигателем

Выключите режим охраны

нажатием кнопки 2 брелка.

Войдите в автомобиль и включите

зажигание ключом:

инструкция по эксплуатации

автомобиль

• двигатель продолжает работать

Отключите стояночный тормоз:

автомобиль

• 3 световых сигнала,

• двигатель продолжит работать,

• автомобиль готов к движению

Автомобиль готов к движению

брелок

• индикация выключенного режима охраны и работающего двигателя

брелок

• 4 звуковых сигнала,

• отобразятся иконки ручного тормоза и включенного зажигания

StarLine Е60, E61

Самодиагностика при выключении режима охраны

При выключении режима охраны сигнализация информирует о происходивших во время охраны срабатываниях датчиков.

Выключите режим охраны нажатием кнопки 2 брелка.

• Если сигналы тревоги прерывались с брелка:

автомобиль

• 2 сигнала сирены,

• 2 световых сигнала

• Если сигналы тревоги НЕ прерывались с брелка:

автомобиль

• 3 сигнала сирены,

• 3 световых сигнала

• 2 звуковых сигнала,

• если причина срабатывания датчика не устранена, отобразится зона сработавшего датчика

• 3 звуковых сигнала,

• отобразятся зоны сработавших датчиков

брелок

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных датчиков, это вызовет автоматическое включение сигналов тревоги – сигналов сирены и световых сигналов. Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится причина срабатывания сигнализации. Во время звучания сирены на дисплее брелка будет мигать иконка, соответствующая причине срабатывания.

Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и максимально возможное количество циклов для различных причин срабатывания сигнализации указаны в таблице ниже.

инструкция по эксплуатации

Причина тревоги

1 уровень датчика удара (предупредительный)

2 уровен ь датчика удара (т ревожный)

срабатывание датчика наклона

1 уровень дополнит. датчика (предупредительный)

Иконка на дисплее

Длительность 1 цикла тревоги

3 звуков. си гнала 6 свет. сигна лов

30 сек. зву ковых и световых сигналов

3 звуков. си гнала 6 свет. сигна лов

Кол-во циклов при постоянном сигнале от датчика

1 8

Кол-во циклов при многократных срабатываниях датчика

StarLine Е60, E61

2 уровень дополнит. датчика (тревожный)

Доп. датч ик №1* (одноуровневый)

Доп. датч ик №2* (одноуровневый)

Двери

Капот

Багажник

Зажигание

Тормоз

30 сек. зву ковых и световых сигналов

30 сек. зву к 35 сек. све т

1 8

1 не ограничено

не ограничено не ограничено

1 не ограничено

1) Пока мигают световые сигналы автомобиля, на дисплее брелка будут мигать фары автомобиля.

2) Если по окончании цикла тревоги причина срабатывания сигнализации не будет устранена (например, двери останутся открытыми), то соответствующая зона временно исключается из контура охраны до момента устранения причины срабатывания (до закрытия дверей). При этом на дисплее брелка индикация причины срабатывания сохраняется.

3) Если сигналы тревоги прерывались с брелка, то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново.

*Если для программируемой функции 12 (стр. 94) выбран вариант 2, 3 или 4.

инструкция по эксплуатации

Отображение сигналов тревоги на дисплее брелка

• сработал 1-й уровень датчика удара • сработал 2-й уровень датчика удара

• ср аботал 1-й уровен ь доп. датчика • сработал 2-уровень доп. датчика

• сработа л одноуровневый доп. датчик №1

• открыва лись двери

• открыва лся багажник

• открыва лся капот

• ср аботал одноуров невый доп. датчик №2

• сработал датчик тормоза • срабо тал датчик наклона

• вк лючалось зажигание

StarLine Е60, E61

Прерывание сигналов тревоги без выключения режима охраны

автомобиль

• включены сигналы тревоги

• включены сигналы тревоги,

• мигает иконка сирены,

• отображается зона сработавшего датчика

Нажмите на брелке кнопку 2:

автомобиль

• прекратятся сигналы тревоги,

• временно исключится из контура охраны зона, в которой сработал датчик

брелок

после устранения причины тревоги

• зона сработавшего датчика перестанет отображаться,

• прозвучит 1 сигнал

• прекратятся сигналы тревоги,

• отобразится зона сработавшего датчика,

• сохранится режим охраны

брелок

инструкция по эксплуатации

Защищенность автосигнализации от отключения питания

Кратковременное отключение питания автосигнализации (например, сброс к леммы аккумулятора) не приводит к снятию с охраны. Автосигнализация запоминает свое состояние и при восстановлении питания снова окажется в том же режиме, при котором произошло отключение (см. таблицу состояний ниже), последует мелодичный сигнал брелка. Если к системе подключена сирена с автономным питанием, то при отключении клеммы аккумулятора сирена включит звуковые сигналы тревоги.

Состояние системы до отключения питания

Режим охраны выключен Режим охраны выключен

Режим охр аны включен Режим охраны вк лючен

Режим тр евоги, причина с рабатыван ия устранена Режим охр аны включен

Режим тр евоги, причина с рабатыван ия не устране на Режим тревоги включен

Режим иммобилайзера включен Режим иммобилайзера включен

Режим антиограбления включен Режим антиограбления включен

Сервисный режим включен Сервисный режим включен

Состояние системы при восстановлении питания

Дополнительные датчики

В качестве дополнительного датчика к автосигнализации могут быть подключены как 2 - уровневые датчики (например, микроволновый MWS203), так и 1-уровневые (например, датчик наклона D10). Подключение датчиков осуществляется с помощью кабелей, входящих в комплекты датчиков.

После подключения датчиков необходимо запрограммировать функцию 12 (см. стр. 94) в соответствии с типом используемого датчика.

StarLine Е60, E61

Дополнительные беспроводные реле блокировки

Использование цифровых радиореле блокировки двигателя StarLine R2 позволяет существенно повысить противоугонные функции автосигнализации за счет скрытой установки радиореле в штатную проводку автомобиля и отсутствия какого-либо проводного соединения между центральным блоком автосигнализации и радиореле блокировки.

Дополнительное кодовое реле StarLine R3

Кодовое реле StarLine R3 предназначено для интеллек туального управления замком капота и блокировкой двигателя.

Реле подключается к автосигнализации StarLine E60, E61 и управляется кодированным сигналом по однопроводной линии. Это исключает несанкционированный доступ к замку капота и блокировке двигателя.

Подключение информационно-поисковых GSM модулей

В случае необходимости Вы можете подк лючить к Вашей сигнализации один из информационно-поисковых GSM модулей StarLine М20, M30, М21, M31, М32 или установить встроенный GSM, специально разработанных для управления автосигнализациями StarLine. Применение GSM модуля дает возможность управлять автосигнализацией, получать сообщения о вторжении в автомобиль, определять место расположения автомобиля практически без ограничения расстояния – везде, где есть сеть GSM.

Передача информации и команд управления происходит по каналу связи GSM. Информация о тревоге (срабатывании охранных датчиков) может поступать на телефон владельца в виде SMS сообщений или звонков с речевым сообщением. Определение места расположения автомобиля осуществляется по идентификаторам базовых станций (М20, M21) или GPS координатам (М30, M31, М32), присылаемым в SMS сообщеннии. Также возможно получение SMS с гиперссылкой для перехода на фрагмент карты с указанием места расположения автомобиля.

Режим антиограбления

Для включения режима антиограбления функция 8 (см. стр. 94) должна быть запрограммирована на вариант 1 или 2.

Включение режима антиограбления брелком

Внимание !!! После включения режима антиограбления

брелком выключить его брелком НЕВОЗМОЖНО. Для выключения необходимо ввести персональный код.

При включенном зажигании или при работающем двигателе одновременно нажмите и

удерживайте кнопки 1 и 3 брелка:

инструкция по эксплуатации

автомобиль

• включатся постоянные звуковые и световые сигналы тревоги,

• закроются замки дверей,

• в зависимости от состояния программируемой функции 8 двигатель будет блокироваться либо сразу, либо после выключения ручного тормоза (нажатия на педаль тормоза). В течение первых 30 секунд блокировка происходит импульсно, затем непрерывно

брелок

• будет звучать сигнал тревоги,

• будет включен вибросигнал,

• на экране появится иконка режима антиограбления

StarLine Е60, E61

Скрытое включение режима антиограбления

Скрытое включение режима антиограбления может быть применено в ситуации, когда противодействовать угону другими способами затруднительно или невозможно. Режим активизируется при открывании дверей в случае, если владелец покидает автомобиль, после чего система действует автоматически по определенному алгоритму, состоящему из нескольких этапов.

Закройте двери автомобиля. При работающем

1 этап:

двигателе или при включенном зажигании нажмите сервисную кнопку на 2 секунды.

После нажатия сервисной кнопки активируется режим ожидания, в котором сигнализация ожидает открытия дверей. Какая-либо индикация включения данного режима отсутствует. Режим ожидания может продолжаться неограниченное время. Пока все двери продолжают оставаться закрытыми, сигнализация не оказывает никакого влияния на функции автомобиля. После открывания одной из дверей автоматически активизируется второй этап алгоритма антиограбления

2 этап:

Откройте одну из дверей.

С момента открытия двери начнется отсчет 60 - ти секундного интервала времени, по истечении которого будут включены сигналы тревоги. Какие-либо сигналы тревоги на этом этапе отсутствуют, блокировки выключены. Нажав кнопку 3 брелка, можно убедиться в том, что включен второй этап режима антиограбления. На дисплее будет мигать иконка режима антиограбления.

инструкция по эксплуатации

3 этап:

• начнутся прерывистые сигналы сирены и световые сигналы тревоги, которые будут продолжаться 30 секунд

4 этап:

• включатся постоянные сигналы сирены,

• будет включена прерывистая блокировка двигателя - сразу или после вык лючения ручного тормоза (функция 8, стр. 94),

• продолжаются световые сигналы тревоги.

5 этап:

• продолжаются постоянные звуковые и световые сигналы тревоги,

• включится постоянная блокировка двигателя.

Истекло 60 секунд после открытия дверей.

автомобиль

Истекло 30 секунд после начала прерывистых звуковых сигналов.

автомобиль

Истекло 45 секунд после начала прерывистой блокировки двигателя.

автомобиль

Внимание!!! Если Вам необходимо высадить пассажиров,

а режим антиограбления включен, прежде чем открывать двери, выключите режим антиограбления (нажмите кнопку 2 брелка). В противном случае через 1 минуту после открывания любой двери начнутся сигналы тревоги. Если Вы забыли об этом, выключить режим антиограбления брелком можно и на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя).

StarLine Е60, E61

Выключение режима антиограбления

Внимание !!! Если режим антиограбления был включен

брелком, выключить его можно только вводом

персонального кода:

Откройте дверь автомобиля и введите

персональный код (см. стр. 82):

После ввода последней цифры кода и выключения зажигания

автомобиль

• 2 сигнала сирены,

• 2 световых сигнала,

• откроются замки дверей,

• выключится охрана

Внимание !!! Если режим антиограбления был включен

сервисной кнопкой, то на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя) его можно отключить

брелком:

Нажмите кнопку 2 брелка.

После включения прерывистой блокировки двигателя выключить режим антиограбления можно только вводом персонального кода (см. стр. 82).

брелок

• 2 звуковых сигнала,

• исчезнет иконка режима антиограбления

Режим «Паника»

При активации режима «Паника» на 15 секунд включатся световые и звуковые сигналы тревоги. Если охрана была выключена, включится режим охраны.

При выключенном зажигании одновременно

и длительно нажмите кнопки 1 и 3 брелка:

автомобиль

инструкция по эксплуатации

брелок

• на 15 секунд включатся сигналы тревоги,

• закроются замки дверей (если они были открыты),

• включится режим охраны (если охрана была выключена)

После окончания сигналов тревоги режим охраны останется включенным. Для прерывания сигналов тревоги в режиме «Паника» нажмите кнопку 2 брелка. Сигнализация останется в режиме охраны.

• 1 короткий сигнал,

• индикация включенного режима охраны

StarLine Е60, E61

Режим иммобилайзера

Для использования данного режима включите курсорным способом иконк у на дисплее брелка (см. стр. 27).

брелок

• после программирования режима иммобилайзера на дисплее брелка будет постоянно отображаться иконка

При запрограммированном режиме иммобилайзера двигатель будет блокироваться автоматически через 30 секунд после каждого выключения зажигания.

Выключение блокировки двигателя в режиме иммобилайзера

Нажмите кнопку 2 брелка:

ИЛИ:

Нажмите сервисную кнопку и удерживайте её 2 секунды. Не позднее 2-х секунд после отпускания кнопки включите зажигание

автомобиль

• выключится блокировка двигателя.

инструкция по эксплуатации

Сервисные функции автосигнализации

Контроль состояния автомобиля, напряжения АКБ и температуры салона

Эту команду Вы можете использовать в любом режиме для проверки текущего состояния автосигнализации, проверки напряжения АКБ и температуры в салоне автомобиля.

Нажмите на брелке кнопку 3.

брелок

• прозвучит мелодичный сигнал,

• на дисплее кратковременно отобразится сначала значение напряжения АКБ автомобиля, затем значение температуры в салоне автомобиля

• если температура окажется ниже - 40 0C или выше +70 0C, индикация будет выглядеть

следующим образом:

ниже

- 40 0C

Температура, отображенная на дисплее брелка, может отличаться от реальной температуры в салоне, так как она зависит от места установки блока автосигнализации, в котором находится датчик температуры.

выше + 99 0C

StarLine Е60, E61

Временное отключение датчика удара

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будет отключен

первый уровень датчика удара, дающий

предупреждающие сигналы:

брелок

• 2 световых

• отключится

• прозвучит

сигнала,

первый уровень датчика удара

мелодичный сигнал,

• появится индикация временного отключения первого уровня датчика удара

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будут

отключены оба уровня датчика удара:

брелок

• 3 световых сигнала,

• отключатся оба уровня датчика удара

• прозвучат 3 сигнала,

• появится индикация временного отключения обоих уровней датчика удара

В режиме охраны нажмите два раза коротко кнопку 1 брелка.

Датчик удара будет включен снова.

В течение одного цикла охраны можно производить отключение датчика удара по уровням и его включение неограниченное число раз.

Временное отключение дополнительного датчика

В режиме охраны нажмите два раза коротко кнопку 2 брелка. Будет отключен первый

уровень дополнит. датчика удара,

дающий предупреждающие сигналы:

брелок

• 2 световых сигнала,

• отключится первый уровень доп. датчика

В режиме охраны нажмите два раза коротко кнопку 2 брелка. Будут отключены оба

уровня дополнит. датчика удара:

брелок

инструкция по эксплуатации

• прозвучит мелодичный сигнал,

• отобразятся символы временного отключения первого уровня доп. датчика

• 3 световых сигнала,

• отключатся оба уровня доп. датчика

• прозвучит 3 сигнала,

• отобразятся иконки временного отключения обоих уровней доп. датчика

В режиме охраны нажмите два раза коротко кнопку 2 брелка.

Дополнит. датчик будет включен снова.

В течение одного цикла охраны можно производить отключение дополнительного датчика по уровням и его включение неограниченное число раз.

StarLine Е60, E61

Если в качестве дополнительного датчика подключены два одноуровневых датчика (функция 12, стр. 94), то при отключении по уровням сначала отключится первый датчик, затем отключится второй датчик, далее оба включатся.

Временное отключение датчика наклона

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет выключен:

брелок

• 3 световых

• 1 световой

• прозвучат 3 сигнала,

сигнала

• появится индикация временного отключения датчика наклона

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет включен:

брелок

• прозвучит

сигнал

В течение одного цикла охраны можно производить отключение и включение датчика наклона неограниченное число раз.

1 сигнал,

• появится индикация включения датчика наклона

инструкция по эксплуатации

Настройка чувствительности датчика удара

Датчик удара и наклона находится в приемопередатчике.

Максимальной чувствительности предупредительного и тревожного уровней датчика удара соответствует значение 14. Минимальной чувствительности соответствует значение 01. Значение 0 отключает соответствующий уровень датчика.

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 3 сначала длительно

(до звукового сигнала), а затем коротко:

брелок

• 3 световых сигнала;

• 2 сигнала сирены;

• мелодичный сигнал;

• появится значение предупредит. уровня датчика удара (заводское значение

короткими нажатиями кнопок 2 и 3 установите необходимое значение

уровня чувствительности.

Для перехода к установке тревожного уровня датчика удара нажмите кнопку 3

сначала длительно (до звуков. сигнала), а затем коротко:

брелок

• 1 световой сигнал

• мелодичный сигнал;

• появится значение тревожного уровня датчика удара (заводское значение 05);

10);

StarLine Е60, E61

короткими нажатиями кнопок 2 и 3 установите необходимое значение

уровня чувствительности.

Для выхода из режима настройки чувствительности нажмите кнопку 3

сначала длительно (до звуков. сигнала), а затем коротко.

брелок

• последует 3 световых сигнала

• 2 сигнала сирены

• последует мелодичный сигнал

Если после входа в режим настройки чувствительности датчика удара не нажимать на кнопки брелка, то через 15 секунд произойдет автоматический выход из режима настройки без сохранения изменений. Последует 4 звуковых сигнала брелка и 4 световых сигнала автомобиля.

Внимание! Чувствительность тревожного уровня датчика удара не может быть установлена выше, чем чувствительность предупредительного.

инструкция по эксплуатации

Настройка чувствительности датчика наклона

Датчик удара и наклона находится в приемопередатчике.

Максимальной чувствительности датчика наклона соответствует значение 14. Минимальной чувствительности соответствует значение 01. Выключению датчика наклона соответствует значение 0

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 4 сначала длительно

(до звукового сигнала), а затем коротко:

брелок

• 3 световых сигнала,

• 2 звуковых сигнала

Короткими нажатиями кнопок 2 и 3 установите необходимое значение

уровня чувствительности.

Для выхода из программирования еще раз нажмите кнопку 4 сначала длительно

(до звукового сигнала), а затем коротко:

• мелодичный сигнал,

• появится значение чувствительности датчика наклона (заводское значение 10)

брелок

• 3 световых сигнала

• 2 сигнала сирены

15.

Если после входа в режим настройки чувствительности датчика наклона не нажимать на кнопки брелка, то через 15 секунд произойдет автоматический выход из режима настройки без сохранения изменений. Последует 4 звуковых сигнала брелка и 4 световых сигнала автомобиля.

• последует мелодичный сигнал

StarLine Е60, E61

Автоматическое управление замками дверей

В качестве дополнительных функций комфорта и безопасности возможен выбор четырех вариантов

автоматического управления замками дверей при включении/

выключении зажигания. Варианты управления определяются программируемой функцией 2 (стр. 93).

Вариант 1

замки

- закрываются при отключении стояночного тормоза (зажигание включено)

- замки открываются при выключении зажигания

Вариант 2

Вариант 3

Вариант 4

- замки закрываются через 10 секунд после включения зажигания

- замки открываются при выключении зажигания

- замки закрываются через 10 секунд после включения зажигания

- автоматическое управление замками выключено

Поиск автомобиля на стоянке

Эту команду Вы можете использовать в любом режиме для поиска автомобиля на стоянке

Нажмите два раза коротко

кнопку 4 брелка:

автомобиль

• автосигнализация укажет местоположение автомобиля 6-ю световыми сигналами и 6-ю сигналами сирены

Дистанционное управление замками дверей

При включенном зажигании нажмите

на брелке кнопку 1:

брелок

инструкция по эксплуатации

• закроются

замки дверей

При включенном зажигании нажмите

на брелке кнопку 2:

• откроются

замки дверей

• 1 звуковой сигнал,

• индикация закрытых замков дверей и включенного зажигания

брелок

• 2 звуковых сигнала,

• индикация открытых замков дверей и включенного зажигания

StarLine Е60, E61

Управление дополнительным каналом №1

Варианты работы дополнительного канала №1 определяются программируемой функцией 14 (см. стр. 94). Активация

канала с брелка осуществляется одинаково для всех вариантов:

Нажмите на брелке кнопку 2 длительно,

затем кнопку 1 коротко:

автомобиль

доп.

брелок

• 3 световых сигнала.

Вариант 1:

• если охрана выключена:

автомобиль

• 3 световых сигнала,

• откроется замок багажника

• если охрана включена:

автомобиль

• 3 световых сигнала,

• откроется замок багажника,

• отключатся датчик удара и дополнит. датчик

• 3 звуковых сигнала.

отпирание багажника

брелок

• 3 коротких звуковых сигнала

брелок

• 3 коротких звуковых сигнала,

• индикация открытого багажника и отключенных датчиков удара

инструкция по эксплуатации

После погрузки (выгрузки) вещей закройте багажник.

• если режим охраны включен

автомобиль

• зона багажника и датчиков удара будут взяты на охрану через 5 секунд

Если при активации канала багажник не откроется, то индикация открытого багажника и отключенных датчиков на дисплее брелка не появится. Через 20 секунд зона багажника будет снова взята на охрану.

Вариант 2:

Для этого варианта способ ак тивации (с брелка или автоматически с наступлением различных событий), длительность и задержка выходного сигнала могут быть запрограммированы. Подробную информацию о гибком программировании см. в инструкции по установке.

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка (аналогично вариант у 1). Состояние выхода изменяется на противоположное при каждой активации канала.

Вид дополнительного оборудования, подключаемого к доп. каналу №1, уточняется при установке автосигнализации.

• 1 звуковой сигнал,

• исчезнет индикация открытого багажника и отключенных датчиков удара

гибкое программирование.

управление кодовым реле StarLine R3 (см. инструкцию по установке).

режим «защелка»

брелок

StarLine Е60, E61

Управление дополнительным каналом №2

Варианты работы дополнительного канала №2 определяются программируемой функцией 15 (см. стр. 94).

Вариант 1:

двухшаговое отпирание замков дверей канал активируется автоматически

Выключите режим охраны

нажатием кнопки 2 брелка:

автомобиль

• погаснет светодиодный индикатор,

• прозвучат 2 сигнала сирены,

• 2 световых сигнала,

• будет открыт замок

только водительской двери

• прозвучат 2 коротких сигнала,

• отобразятся иконки, соответствующие выключенной охране

брелок

Для отпирания остальных дверей повторно нажмите на брелке кнопку 2.

Для реализации двухшагового отпирания замков дверей активатор двери водителя и активаторы остальных дверей должны быть подключены в соответствии со схемой двухшагового отпирания, приведенной в инструкции по установке.

инструкция по эксплуатации

Вариант 2:

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка. Состояние выхода изменяется на противоположное при каждой активации канала.

Для активации дополнительного канала №2

гибкое программирование.

управление кодовым реле StarLine R3 (см. инструкцию по установке).

режим «защелка»

в случае вариантов 2 и 4 нажмите на брелке кнопку 3 длительно (до появления звукового

сигнала), затем кнопку 1 коротко:

автомобиль

• 3 световых сигнала

Вид дополнительного оборудования, подключаемого к доп. каналу №2, уточняется при установке автосигнализации.

• 3 звуковых сигнала

брелок

StarLine Е60, E61

Управление дополнительным каналом №3

Варианты работы дополнительного канала №3 определяются программируемой функцией 16 (см. стр. 94).

Для активации дополнительного канала №3 в случае вариантов 1, 2 или 3 нажмите на брелке кнопку 4 длительно (до появления звукового

сигнала), затем кнопку 1 коротко:

• 3 световых сигнала

Вариант 1:

Вариант 2:

Варианты 3, 4:

Предназначен для осуществления поддержки зажигания в режиме турботаймера и при включении охраны с работающим двигателем для автомобилей с кнопкой «старт-стоп» (вариант 3) или автомобилей с ключом зажигания (вариант 4).

Вид дополнительного оборудования, подключаемого к доп. каналу №3, уточняется при установке автосигнализации.

автомобиль

фиксированная длительность 0.8 секунд

брелок

• 3 звуковых сигнала

гибкое программирование.

режим поддержки зажигания канал активируется автоматически (см. инструкцию по установке)

Управление дополнительным каналом №4

Варианты работы дополнительного канала определяются программируемой функцией 13 (см. стр. 94).

инструкция по эксплуатации

Вариант 1:

Вариант 2:

Вариант 3:

Вариант 4:

Для активации дополнительного канала №4 в

канал активируется автоматически на 20 секунд при включении охраны

гибкое программирование

управление ЦЗ «закрыть» (см. инструкцию по установке)

канал активируется автоматически на 20 секунд при выключении охраны

случае варианта 2 нажмите на брелке кнопку 2 длительно (до появления звукового сигнала),

затем кнопку 3 коротко:

автомобиль

• 3 световых сигнала

Вид дополнительного оборудования, подключаемого к доп. каналу №4, уточняется при установке автосигнализации.

• 3 звуковых сигнала

брелок

StarLine Е60, E61

Управление дополнительным каналом №5

Варианты работы дополнительного канала №5 определяются программируемой функцией 20 (см. стр. 95).

Вариант 1:

Данный вариант предназначен для реализации защитной блокировки стартера в охране, а также в режиме турботаймера и охраны с рабочим двигателем. Подробную информацию см. в инструкции по установке.

Вариант 2:

В этом варианте способ активации (с брелка или автоматически с наступлением различных событий), длительность и задержка выходного сигнала программируются. Подробную информацию о гибком программировании см. в инструкции по установке.

Вариант 3:

Вариант 4:

В режиме «защелка» включение и выключение канала производится с брелка. Состояние выхода изменяется на

противоположное при каждой активации канала:

Для активации дополнительного канала №5

блокировка стартера канал активируется автоматически

гибкое программирование

управление ЦЗ «открыть» (см. инструкцию по установке)

режим «защелка»

в случае вариантов 2 и 4 нажмите на брелке кнопку 3 длительно (до появления звукового

сигнала), затем кнопку 2 коротко:

автомобиль

• 3 световых сигнала

• 3 звуковых сигнала

брелок

инструкция по эксплуатации

Режим турботаймера

Для машин с турбонаддувом предусмотрен специальный режим – режим турботаймера, который позволяет поддерживать работу двигателя после выключения зажигания ключом в течение некоторого времени, необходимого для снижения скорости вращения турбины.

Для использования данного режима:

• к сигнализации должно быть подключено реле

поддержки зажигания (см. инструкцию по установке)

• дополнительный канал №3 (функция 16, стр. 94) должен быть запрограммирован на вариант 3 или 4.

• установите время работы турботаймера (функция 11, стр. 94)

Активация режима турботаймера и программирование времени работы

Для активации режима турботаймера установите курсор на иконку

(см. стр. 27) и нажмите коротко кнопку 1:

брелок

• последует 1 световой сигнал.

• Прозвучит 1 мелодичный сигнал.

StarLine Е60, E61

Для сохранения активированного режима турботаймера: нажмите кнопку 1 длительно

(до звукового сигнала), или дождитесь автоматического выхода

брелок

• прозвучит 2 коротких сигнала,

• иконка начнет отображаться постоянно, обозначая активный режим турботаймера.

Включение турботаймера

Убедитесь, что:

• автомобиль стоит на нейтральной передаче

(либо в режиме «PARK» при автоматической трансмиссии),

• двигатель работает

В зависимости от выбранного значения функции 23 (см. стр. 95) включение турботаймера может

осуществляться следующими способами:

“А В Т О М А Т И Ч Е С К И” – выключите зажигание

“С Б Р Е Л К А” – коротко нажмите кнопку 2 брелка

“В К Л Ю Ч Е Н И Е М Т О Р М О З А” – включите

стояночный тормоз:

брелок

инструкция по эксплуатации

• светодиодный индикатор начнет гореть постоянно.

• прозвучит мелодичный сигнал;

• отобразится оставшееся время

работы двигателя: r01, r02, r03 или r04.

Если необходимо поставить автомобиль на охрану извлеките ключ из замка зажигания, выйдите из машины, закройте все двери и нажмите кнопку 1 брелка

автомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• отключатся: датчик удара, дополнит. датчик и контроль зоны зажигания;

• закроются замки дверей;

• двигатель работает.

После окончания заданного времени работы турботаймера двигатель будет выключен, а зоны зажигания и датчиков взяты на охрану.

Двигатель, работающий в режиме турботаймера в любой момент можно заглушить, нажав кнопку 4 длительно (до звукового сигнала), затем кнопку 1 коротко.

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны;

• продолжится индикация работающего двигателя и оставшегося времени работы двигателя.

брелок

StarLine Е60, E61

Вызов из автомобиля

Для передачи сигнала вызова из автомобиля на брелок сигнализации нажмите кнопку, расположенную на корпусе модуля приемопередатчика.

брелок

• 3 световых сигнала.

Чтобы прервать сигнал вызова нажмите любую кнопку брелка.

• появится индикация вызова;

• 20 секунд будет звучать сигнал вызова.

Световая индикация открытых дверей

Если программируемая функция 7 включена (стр. 94), то при открывании какой-либо из дверей сигнализация световыми сигналами будет предупреждать Вас о том, что двери открыты. Продолжительность световых сигналов предупреждения может быть запрограммирована на 10, 20 или 30 сек.

Контроль уровня заряда элемента питания брелка с ЖКИ

Контроль уровня заряда элемента питания брелка

производится при каждом нажатии кнопок брелка:

брелок

• при разряде элемента питания до критического уровня появится иконка ;

• необходимо заменить элемент питания.

инструкция по эксплуатации

Контроль исправности концевых выключателей

В сигнализации предусмотрена возможность контроля исправности концевых выключателей дверей, капота и багажника при выключенном режиме охраны. Открывание дверей, капота и багажника при включенном зажигании должно сопровождаться периодическими вспышками светодиодного индикатора состояния. Если при их открывании вспышек индикатора не наблюдается, значит, соответствующий концевой выключатель неисправен.

Исправность концевых вык лючателей, а также правильность подключения цепи зажигания можно проверить, используя индикацию на брелке.

Откройте дверь, капот, багажник, выключите ручной тормоз

и включите зажигание. Нажмите на брелке кнопку 3:

брелок

• на дисплее брелка отобразится состояние вышеперечисленных зон охраны сигнализации

Последовательно проведите проверку всех зон:

• закройте двери, нажмите кнопку 3

• закройте капот, нажмите кнопку 3,

• закройте багажник, нажмите кнопку 3

• включите ручной тормоз, нажмите кнопку 3,

• выключите зажигание, нажмите кнопку 3.

При каждом нажатии кнопки 3 на брелке будут исчезать иконки соответствующих зон охраны.

StarLine Е60, E61

Режим сервисного обслуживания

Для временного отключения противоугонных и охранных функций сигнализации, например, при передаче автомобиля на станцию технического обслуживания, рекомендуется включать режим сервисного обслуживания. Для этого курсорным способом (см. стр. 27) включите на дисплее брелка иконку

брелок

• В режиме сервисного обслуживания на дисплее брелка постоянно отображается иконка .

В режиме сервисного обслуживания продолжают работать функции дистанционного управления замками дверей и управления дополнительными каналами. Запись брелков, программирование и изменение PIN кода запрещены. Режим сервисного обслуживания НЕЛЬЗЯ активировать при включенной охране.

Функция просмотра тревог

В случае возникновения тревоги информация о сработавшем датчике, дате и времени срабатывания остается в памяти автосигнализации. Всего в памяти может храниться до 16 записей о последних тревогах.

Просмотр осуществляется следующим образом:

включите блокировку кнопок брелка (см. стр. 81) одновременным коротким

нажатием кнопок 2 и 4;

длительно нажмите кнопку 4 брелка до появления индикации последней

записанной тревоги (тревога № 1);

с помощью коротких нажатий кнопки 4,

Вы можете просмотреть список тревог;

коротко нажимая кнопку 3, Вы можете просмотреть дату и время выбранной

тревоги:

инструкция по эксплуатации

тревога №1: (открывалась дверь):

первое нажатие кнопки 3: первое нажатие кнопки 3:

второе нажатие кнопки 3: второе нажатие кнопки 3:

третье нажатие кнопки 3: третье нажатие кнопки 3:

. . . кнопка 4 . . .

– год

– месяц и день

– время тревоги

тревога №16: (сработал датчик удара):

StarLine Е60, E61

Автоматический контроль канала связи

Варианты автоматического контроля канала связи определяются программируемой функцией 17 (стр. 94). В режиме автоматического контроля через заданные промежутки времени (3, 5 или 7 минут) производится проверка канала связи между центральным блоком

сигнализации и брелком:

брелок

• Если брелок находится в зоне уверенного приема сигналов центрального блока сигнализации, на дисплее постоянно индицируется иконка .

• Выход из зоны приема сопровождается

приглушенным звуковым сигналом и исчезновением иконки . При возврате в зону приема прозвучит короткий сигнал, иконка

Контроль канала связи осуществляется только при включенном режиме охраны.

появится снова.

Контроль количества брелков, записанных в систему

При включенном зажигании и закрытых дверях нажмите кнопку 3 брелка. Количество вспышек светодиодного индикатора состояния будет соответствовать количеству брелков, записанных в память сигнализации.

инструкция по эксплуатации

Блокировка кнопок брелка

Для включения блокировки кнопок брелка

одновременно коротко нажмите кнопки 2 и 4 брелка:

брелок

• прозвучит короткий сигнал,

• отобразится иконка ,

• включится блокировка кнопок

Для отключения блокировки кнопок брелка нажмите

одновременно коротко кнопки 1 и 4 брелка:

брелок

• прозвучит короткий звуковой сигнал,

• короткий вибросигнал,

• исчезнет иконка ,

• выключится блокировка

Персональный код экстренного выключения режима охраны

Персональный код экстренного выключения режима охраны или режима антиограбления может состоять из 1, 2 или 3-х цифр, каждая из которых может принимать значение от 1 до 6 включительно. Порядок программирования персонального кода описан в инструкции по установке.

При поставке (или после сброса на «заводские установки») персональный код — «3» (см. функцию 9, стр. 94).

StarLine Е60, E61

Алгоритм ввода персонального кода (экстренное выключение охраны)

Откройте дверь ключом и оставьте ее открытой.

• начнутся сигналы тревоги (если охрана была включена брелком),

• вспыхнут 4 световых сигнала (если охрана была включена без брелка),

• никаких сигналов не последует (если режим охраны выключен)

ВВОД 1-Й ЦИФРЫ:

Включите зажигание. Нажмите сервисную кнопку число

раз, равное первой цифре кода. Выключите зажигание.

• если код 1-значный и он набран верно, то сигнализация

выключит режим охраны, последуют 2 световых сигнала,

• в случае 2-х или 3-х значного кода - введите следующую цифру.

ВВОД 2-Й ЦИФРЫ:

Включите зажигание. Нажмите сервисную кнопку число

раз, равное второй цифре кода. Выключите зажигание.

• если код 2-х значный и он набран верно, то сигнализация

выключит режим охраны, последуют 2 световых сигнала,

• в случае 3-х значного кода - введите следующую цифру.

ВВОД 3-Й ЦИФРЫ:

Включите зажигание. Нажмите сервисную кнопку число

раз, равное третьей цифре кода. Выключите зажигание.

• если код 3-х значный и он набран верно, то сигнализация

выключит режим охраны, последуют 2 световых сигнала

ВАЖНО!!! При вводе персонального кода интервалы между

нажатиями сервисной кнопки должны быть около 1 секунды.

инструкция по эксплуатации

Режим SLAVE

В режиме SLAVE все охранные и сервисные функции автосигнализации сохраняются. И основной и дополнительный брелок после перевода их в режим SLAVE сохраняют функции управления автосигнализацией. С их помощью автосигнализацию StarLine можно поставить на охрану, снять с охраны, запустить двигатель и т.п. В случае срабатывания какого-либо датчика на дисплее основного брелка отобразится сработавшая зона и будет звучать сигнал тревоги. Наряду с обычными функциями управления после перевода брелков в режим SLAVE они начинают выполнять функции метки.

Управление автосигнализацией StarLine

- Штатным брелком автомобиля (или другим способом, предусмотренным производителем автомобиля).

- С мобильного телефона.

- С помощью мобильного приложения StarLine.

- Через WEB - приложение

Способ авторизации владельца

- Режим работы без авторизации.

- Авторизация с помощью метки (диалоговый алгоритм).

- Авторизация секретной кнопкой (ввод персонального кода).

- Авторизация вводом пин-кода штатными кнопками автомобиля.

Защита от угона и захвата автомобиля

- Блокировка двигателя.

- Выключение блокировки двигателя при опознавании метки или вводе персонального кода.

- Запуск процедуры опознавания метки только при наступлении определенного события (программируется).

- Функция антиограбления. При попытке угона от автовладельца не потребуется каких-либо активных действий. Автосигнализация самостоятельно заблокирует двигатель в случае отсутствия метки в зоне радиовидимости.

www.starline-online.ru

StarLine Е60, E61

Преимущества режима SLAVE

- Позволяет уменьшить количество брелков, необходимых для управления охранной системой автомобиля.

- Сохраняются все сервисные функции, реализуемые с помощью штатного брелка управления или системы бесключевого доступа.

Основные термины и определения

Штатный брелок – пульт управления штатным центральным замком

автомобиля или штатной охранной системой (установленной производителем автомобиля).

Метка – автономное приемо-передающее устройство, которое может быть обнаружено автосигнализацией на небольшом расстоянии. В автосигнализации StarLine в качестве метки могут быть использованы как основной, так и дополнительный брелки. Далее в тексте под «меткой» следует понимать основной или дополнительный брелок предварительно переведенный в режим метки. Информацию по переводу брелков в режим метки см. в инструкции по установке.

Секретная кнопка – одна из штатных кнопок автомобиля (или специально установленная кнопка), которая подключена к автосигнализации StarLine и используется для авторизации владельца. (информацию о подключении см. в инструкции по установке).

Авторизация владельца – процедура идентификации владельца после вык лючения охраны штатным брелком. Необходима для отключения блокировки двигателя. Наиболее часто используемым вариантом является авторизация владельца с помощью метки. Для отключения блокировки двигателя необходимо наличие метки в зоне радиовидимости автосигнализации. Если автосигнализация StarLine после вык лючения охраны обнаружит «свою» метку, то блокировка двигателя отключается.

Событие запуска процедуры авторизации – событие (действие владельца), приводящее к запуску алгоритма авторизации.

Возможно программирование одного из следующих 4-х событий:

- выключение охраны;

- открывание двери;

- включение зажигания;

- нажатие секретной кнопки.

инструкция по эксплуатации

Управление автосигнализацией в режиме SLAVE

Управление автосигнализацией StarLine в режиме SLAVE происходит автоматически и не требует каких-либо действий или устройств, кроме штатных. При постановке в охрану штатной охранной системы автомобиля StarLine автоматически переходит в режим «охрана включена».

Включение охраны

Перед включением охраны убедитесь, что

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

С помощью штатного брелка управления (или другим штатным способом) переведите штатную охранную систему автомобиля в состояние «охрана включена»

Автомобиль:

• замки дверей закроются;

• последуют световые и звуковые сигналы, соответствующие включению режима охраны*;

• светодиодный индикатор автосигнализации StarLine начнёт мигать.

Если двери, капот, багажник окажутся плохо закрыты, стояночный тормоз не затяну т, нажата педаль тормоза или неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника, то StarLine предупредит об этом 4 сигналами сирены и 4 световыми сигналами.

Варианты световой и звуковой индикации выключения охраны зависят от

модели автомобиля и от настроек автосигнализации StarLine.

StarLine Е60, E61

Выключение охраны

С помощью штатного брелка управления (или другим штатным способом) переведите штатную охранную систему автомобиля в состояние «охрана выключена»

Автомобиль:

• замки дверей откроются;

• последуют световые и звуковые сигналы, соответствующие выключению режима охраны*;

• светодиодный индикатор автосигнализации StarLine погаснет.

Если при выключении охраны StarLine подаст 3 сигнала сирены и 3 световых сигнала, это означает, что в режиме охраны происходило срабатывание датчиков.

Отключение блокировки после выключения охраны

При снятии с охраны штатной охранной системы автосигнализация StarLine с помощью встроенного CAN-интерфейса «видит», что штатная охранная система снята с охраны и также переходит в состояние «охрана выключена». Для отключения блокировки двигателя после

снятия с охраны необходима авторизация владельца.

Авторизация владельца

Способ разблокировки двигателя (авторизации владельца) определяется состоянием функции №27 (см. стр. 95).

Вариант 1:

Отключение блокировки двигателя происходит автоматически при выключении охраны. Каких-либо дополнительных действий при этом не требуется. Двигатель готов к запуску сразу после вык лючения охраны.

Варианты световой и звуковой индикации выключения охраны зависят от

модели автомобиля и от настроек автосигнализации StarLine.

авторизация отключена

инструкция по эксплуатации

Вариант 2:

После вык лючения режима охраны центральному блоку StarLine для разблокировки двигателя необходимо «увидеть» «свою» метку, которая должна находиться в радиусе устойчивой связи с блоком. Запуск поиска метки происходит только по определенным событиям:

выключение охраны - поиск метки начинается одновременно со снятием с охраны штатной охранной системы;

открывание двери - после выключения охраны штатным брелком поиск метки начинается при открывании двери автомобиля;

включение зажигания - после выключения охраны штатным брелком поиск метки начинается при включении зажигания;

нажатие на секретную кнопку - после выключения охраны

штатным брелком поиск метки начинается при подключении входа событий (оранжево-синий провод) к «массе».

Событие запуска поиска метки определяется программируемой функцией №26, см. стр. 95.

При обнаружении метки между центральным блоком StarLine и меткой происходит диалоговый радиообмен. Если метка опознана как «своя», то автосигнализация StarLine отключит блокировку двигателя.

Если в течение 20 сек унд* метка не будет найдена, поиск прекратится, последуют световые и звуковые сигналы тревоги, блокировка двигателя останется включенной. Владелец будет оповещен мобильный телефон (если модуль,

Если авторизация оказалась неудачной (разблокировки не произошло), то попытку можно повторить. Для этого после окончания сигналов

тревоги повторите событие запуска процедуры авторизации: включите

и выключите охрану, закройте и откройте дверь, выключите и включите зажигание или нажмите секретную кнопку. Сигналы тревоги можно прервать нажатием любой кнопки на основном брелке (метке) StarLine.

авторизация с помощью метки (отключение блокировки с помощью метки)

предупреждающим SMS-сообщением или звонком на

см. инструкцию по эксплуатации GSM модуля

к автосигнализации подключен GSM

*Время поиска метки может быть изменено с помощью программируемой функции №25, см. стр. 95

StarLine Е60, E61

Внимание!!! В случае утери метки или её неработоспособности

блокировку двигателя всегда можно отключить пу тем ввода персонального кода автосигнализации с помощью сервисной кнопки (см. стр. 82).

Вариант 3:

кнопки (отключение блокировки с помощью секретной кнопки).

При использовании данного варианта вход событий (оранжевосиний провод) автосигнализации StarLine должен быть подк лючен к какой-либо штатной кнопке автомобиля или к отдельно установленной кнопке. Способы подключения секретной кнопки см. в инструкции по установке.

После выключения режима охраны для разблокировки двигателя необходимо ввести персональный код с помощью секретной кнопки. Ввод осуществляется аналогично тому, как вводится персональный код с помощью сервисной кнопки автосигнализации StarLine (см. стр. 82).

Запуск авторизации происходит только по определенным событиям:

выключение охраны - авторизация начинается одновременно со снятием с охраны штатной охранной системы;

открывание двери - после выключения охраны штатным брелком авторизация начинается при открывании двери автомобиля;

включение зажигания - после выключения охраны штатным брелком авторизация начинается при включении зажигания;

нажатие на секретную кнопку - после выключения охраны

штатным брелком авторизация начинается при появлении на входе событий (оранжево-синий провод) «массы».

Событие запуска процедуры авторизации определяется программируемой функцией №26, см. стр. 95.

Авторизация с помощью секретной

инструкция по эксплуатации

Вариант 4:

(авторизация вводом пин-кода штатными кнопками автомобиля).

Под термином валидатор понимается авторизация владельца путем ввода кодовой последовательности. Кодовая последовательность – это последовательность нажатия штатных кнопок автомобиля (строго в определенном порядке).

Кодовая последовательность PIN1 или PIN2 позволяет авторизовать владельца, используя штатные кнопки автомобиля, видимые модулем в CAN шине, с возможностью многократного нажатия на каждую кнопку. Список поддерживаемых штатных кнопок Вашего автомобиля указан на сайте

Иммобилайзер с валидатором

can.starline.ru

Предусмотрены два PIN1 и PIN2, которые полностью заменяют друг друга при авторизации (на случай утраты владельцем автомобиля одного из кодов). Необходимо задействовать различные штатные кнопки автомобиля для PIN1 и PIN2. Например, если какая-нибудь штатная кнопка, задействованная в PIN1, сломается, то авторизоваться можно будет, используя кодовую последовательность PIN2. Если неисправными оказались несколько штатных кнопок автомобиля и авторизация с помощью PIN1 и PIN2 невозможна, то авторизоваться и выключить блокировку двигателя всегда можно, используя сервисную кнопку автосигнализации. Подробнее о выключении охраны и блокировки двигателя с помощью сервисной кнопки см. на стр. 83.

Кодовая последовательность PIN1 и PIN2 может содержать от 3 до 30 нажатий и создается установщиком автосигнализации. Подробнее об обучении кодовой последовательности PIN1 и PIN2 см. в инструкции по установке.

StarLine Е60, E61

Иммобилайзер с валидатором (авторизация вводом пин-кода штатными кнопками автомобиля)

Далее приведены действия владельца автомобиля – как авторизоваться путем ввода кодовой последовательности. Режим SLAVE включен, функция №27 таблицы №1 запрограммирована на вариант 4.

С помощью штатного брелка управления (или другим штатным способом) переведите штатную охранную

систему автомобиля в состояние «Охрана выключена»

Автомобиль:

• замки дверей откроются;

• последуют световые и звуковые сигналы, соответствующие выключению режима охраны;

• блокировка двигателя выключится.

Для авторизации введите кодовую

последовательность PIN1 или PIN2.

Ввод кодовой последовательности:

1. Запустите процедуру авторизации

(функция №26 таблицы №1);

2. Включите зажигание;

3. Введите PIN1 или PIN2 штатными кнопками автомобиля за время

авторизации (функция №25 таблицы №1;

Автомобиль:

• если код введен верно, то последует один световой сигнал и автомобиль может начать движение;

• если код введен неверно, то включится блокировка двигателя и последуют сигналы тревоги.

инструкция по эксплуатации

Режим антиограбления

Режим антиограбления предназначен для защиты автомобиля от угона в случае разбойного нападения при выключенном режиме охраны. Если в режиме SLAVE не используется авторизация с помощью метки, то антиограбление включается обычным способом. То есть нажатием кнопок брелка или сервисной кнопки, см. стр. 51. Если используется авторизация с помощью метки, то автосигнализация регулярно проверяет наличие метки в салоне автомобиля (поиск метки в режиме антиограбления доступен только при наличии установленного 2CAN модуля и поддержки функции SLAVE в Вашем автомобиле). При отсутствии метки автосигнализация заблокирует двигатель. Для активации режима антиограбления функция 8 таб. №1 должна быть запрограммирована на вариант 1 или 2.

Включение антиограбления в режиме SLAVE (вариант авторизации владельца - с помощью метки)

При работающем двигателе откройте (или откройте и закройте) любую дверь автомобиля. С этого момента система начнет действовать по определенному алгоритму.

1 этап:

2 этап:

• Через 60 сек. после открывания двери автосигнализация начнет

проверять наличие метки в салоне автомобиля, светодиодный индикатор начнет гореть постоянно. Проверка наличия метки будет продолжаться 60 сек.

• Если в течение первых 30 сек. метка не будет найдена, то

последуют прерывистые (предупреждающие) сигналы сирены и световые сигналы тревоги.

• Если метка не будет обнаружена и в течение следующих 30 секунд,

то последует блокировка двигателя (см. далее).

после открывания двери начнется 60 - ти секундный отсчет до начала поиска метки.

поиск метки (60 сек.).

StarLine Е60, E61

Если метка будет обнаружена, то антиограбление будет выключено. Сигналы тревоги прекратятся, светодиод индикации погаснет.

3 этап:

• Через 120 секунд после открывания двери поиск метки

прекратится, замки дверей закроются, сигналы сирены станут постоянными.

• Блокировка двигателя начнется либо сразу, либо при нажатии на

педаль тормоза (см. функцию 8 стр. 94). 45 сек. двигатель будет блокироваться прерывисто, затем постоянно.

включение блокировки двигателя.

автомобиль

Отключение антиограбления

На любом этапе антиограбление может быть отключено ввода персонального кода с помощью сервисной кнопки автосигнализации StarLine. На 2 этапе осуществляется поиск метки. Если автосигнализация обнаружит «свою» метк у, то антиограбление будет выключено. Сигналы тревоги прекратятся, светодиод индикации погаснет.

путем

Внимание!!! На 3 этапе поиск метки прекращается! Для

отключения алгоритма антиограбления необходимо с помощью сервисной кнопки ввести персональный код (см. стр. 82).

инструкция по эксплуатации

Программирование охранных и сервисных функций

Охранные и сервисные функции, а также параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка. Перечень функций приведен в таблице программирования. Порядок программирования подробно описан в инструкции по установке сигнализации. Мы не рекомендуем самостоятельно проводить программирование. Если возникнет такая необходимость, обратитесь к специалистам, осуществлявшим установку сигнализации. Изменение параметров программирования или сброс на заводские установки может вызвать блокировку двигателя при штатном запуске, а также неправильную работу штатного электрооборудования и самой сигнализации.

ТАБЛИЦА ПРОГРАММИРОВАНИЯ

Программируемая

функция

№1 – длительность импульсов управления замками дверей

№2 – автоматическое управление замками дверей при включении и выключении зажигания

№3 – обход са лонного свет а и задержка активации датчиков при включении охраны

№4 – запир ание замков при автоматическом включении режима о храны

№5 – автоматическое перевключение режима охраны

Вариант 1 Вариант 2 Вариант 3 Вариант 4

двойной

0,8 / 0,8 сек . 3,6 / 3,6 с ек.

вкл. от педали

тормоза/выкл.

от зажигания

до выключения

подсветки

салона (макс.

60 се к.)

с запиранием

замков

с запиранием

замков

от зажигания вкл. (10 сек.)/

выкл.

без задержки 30 сек. 5 сек.

без запирания

замков

без запирания

замков

импульс

запирания

0,8 / 0,8 сек .

от зажигания

вкл. (10 сек.)

без запирания

замков

комфорт

30 / 0,8 сек.

отключено

без запирания

замков

отключено

StarLine Е60, E61

Программируемая

функция

№6 – режим р аботы выхода управления сиреной

№7 – световая индикация открытых дверей

№8 – алгор итм работы выхо да блокировки при включении режима антиограбления

№9 – персо нальный код экстренного отключения охраны и антиограбления

№10 – режим ра боты выхода блокировки

№11– время рабо ты турботаймера

№12– алгоритм обработки сигналов дополнительного датчика

№13 – алгорит м работы дополнительного канала №4 (желто-синий провод)

№14 – алгорит м работы дополнительного канала №1 (желто-черный провод)

№15 – алгорит м работы дополнительного канала №2 (желто-красный провод)

№16 – алгорит м работы дополнительного канала №3 (желто-белый провод)

№17 – контрол ь канала связи выключен 3 мин. 5 мин. 7 мин.

№18 – выбор пол ярности входа дверей

Вариант 1 Вариант 2 Вариант 3 Вариант 4

управление

сиреной

10 сек. 20 сек. 30 сек. от ключено

при включении

тормоза

1-значный

код = 3

НЗ НР

1 мин. 2 мин. 3 мин. 4 мин.

2х уровневый

доп. датч ик

20 сек. при включении

охраны

0,8 сек. отпирание багажника

0,8 сек.

(2-х шаговое

отпирание

замков дверей)

0,8 сек.

( – ) ( + ) ( + ) ( + )

при включении

управление

сиреной

тревоги

1-значный

код

два

1- уро вневых

доп. датч ика

гибкое

программиро

вание

гибкое

програм-

мирование

гибкое

програм-

мирование

гибкое

програм-

мирование

управление

клаксоном

режим анти-

ограбления

выключен

2-значный

код

НЗ совмес тно с

реле R2

два 1- уро вневых доп. датч ика

управление ЦЗ

«закрыть»

рабо та с

кодовым реле

StarLine R3

рабо та с

кодовым реле

StarLine R3

поддержка зажигания

(кноп ка

«старт-стоп»)

управление

клаксоном

режим анти-

ограбления

выключен

3-значный

код

НЗ совмес тно с

реле R2

два

1- уро вневых

доп. датч ика

20 сек. при

выключении

охраны

заще лка

(вкл./выкл.

брелком)

заще лка

(вкл./выкл.

брелком)

поддержка

зажигания

(зам ок

зажигания с

ключом)

инструкция по эксплуатации

Программируемая

функция

№19 – режим ра боты с GSM уст ройствами

№20 – алгор итм работы дополнительного канала №5 (черно-белый провод)

№21– способ контроля работы двигателя

№22 – режи м работы входа событий (оранжево-синий провод)

№23 – спосо б активации поддержки зажигания

№24 – доп. канал , активируемый из мобильного приложения

№25 - режим р аботы автосигнализации

№26 - событие запуска процедуры авторизации (SLAVE включен)

двухшаговое выключение блокировки двигателя (SLAVE выключен)

№27

авторизация владельца в режиме S LAVE

Вариант 1 Вариант 2 Вариант 3 Вариант 4

режим 1 реж им 2 режим 2 реж им 2

гибкое

програм-

мирование

по генератору

( + )

используется для активации гибких каналов

SLAV E

включен,поиск

метки 15 сек .

открывание

двери

сервисной

кнопкой

с помощью

метки

управление ЦЗ

«открыть»

по генератору

( – )

активация

доп. каналов

и авторизация

владельца в

режиме SLAVE

включением

ручн ого

тормоза

SLAVE включен,

поиск метки

20 сек.

включение зажигания

сервисной

кнопкой

секретной

кнопкой

блокировка

стартера

по напряжению

используется для активации гибких каналов

автоматически с брелк а

доп. кана л 1 доп. кана л 2 доп. кана л 4 доп. канал 5

SLAV E

выключен

выключение

охраны

отключено

Оранжевым цветом выделены установки функции SLAVE, Серым цветом в таблице выделены заводские установки.

управление

световыми сигналами

по тахосигналу

вход тревоги

отключено

SLAVE включен,

поиск метки

30 сек.

сигнал на

входе событий

(нажа тие

секретной

кнопки)

сервисной

кнопкой

иммобилайзер с

валидатором

StarLine Е60, E61

Запись брелков в автосигнализацию

Запись брелков в автосигнализацию производится при

выключенном режиме охраны в следующем порядке:

нажмите сервисную кнопку 7 раз и включите зажигание:

автомобиль

• прозвучит 7 сигналов сирены, подтверждающих вход в режим записи брелков радиоуправления

нажмите одновременно и коротко

кнопки 1 и 2 брелка;

автомобиль

брелок

• 1 сигнал сирены

Повторите пункт 2 для всех остальных записываемых брелков. Для записи дополнительного брелка также используется комбинация кнопок 1 и 2. Интервал между записью не должен превышать 5 секунд. Успешная запись следующего брелка подтверждается соответствующим количеством сигналов сирены.

выключите зажигание.

автомобиль

• последует 3 световых сигнала

Внимание! Всего в память сигнализации можно записать не более 4 брелков.

• прозвучит 1 сигнал

инструкция по эксплуатации

Внимание! При записи брелков в автосигнализацию все ранее

записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования (см. пункт 2 стр. 82). Если в систему записаны радиореле StarLine R2, то после записи брелков необходимо восстановить привязку радиореле к автосигнализации.

Для восстановления привязки радиореле после записи брелков

выполните следующие действия:

– включите и выключите зажигание 7 раз; – нажмите сервисную кнопку 7 раз; – включите зажигание. Последует 7 сигналов сирены. Дождитесь 3-х световых сигналов автосигнализации и мелодичного сигнала брелка; – выключите зажигание.

Элементы питания брелков и их замена

В брелках используются следующие элементы питания:

• в основном брелке используется 1 элемент питания типа «ААА» 1,5В;

• в дополнительном брелке используется 1 элемент питания «CR2450» 3В.

Срок службы элементов питания брелков зависит от частоты использования брелка, условий эксплуатации, частоты срабатывания оповещения о тревоге, выбранного режима оповещения, а также от емкости установленного элемента питания. Емкость элементов питания, имеющихся в продаже, может отличаться в несколько раз.

Среднее время работы элементов питания может составлять:

• для основного брелка с ЖК дисплеем - от 2 до 6 месяцев;

• для дополнительного брелка - от 9 до 12 месяцев.

При разряде элемента питания на дисплее основного брелка будет отображаться иконка питания.

, это означает, что необходима замена элемента

StarLine Е60, E61

Замена элемента питания в основном брелке

1. Откройте крышку батарейного отсека (поддев ее острым предметом

в месте, указанном стрелкой) и извлеките старый элемент питания:

2. Установите новый элемент питания, соблюдая его полярность. Правильное положение элемента питания указано на корпусе брелка под крышкой. Закройте крышку брелка.

3. После замены элемента питания откорректируйте текущее время.

Замена элемента питания в дополнительном брелке

1. Сдвиньте крышку батарейного отсека в сторону кольца.

2. Извлеките старый элемент питания и установите новый, соблюдая полярность. Правильное положение элемента питания указано на контакте держателя.

3. Закройте крышку брелка.

инструкция по эксплуатации

Изготовитель оставляет за собой право на внесение изменений в

конструкции и элементы без предварительного уведомления.

Изготовитель:

Общество с ограниченной ответственностью

«Научно-производственное объединение «СтарЛайн»

(ООО «НПО «СтарЛайн»)

194044, Россия, г. Санкт–Петербург,

ул. Комиссара Смирнова, д.9

StarLine E61 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
