StarLine C4 Twage User Manual
Благодарим Вас за выбор автосигнализации
модельного ряда StarLine с двухсторонней связью.
Ее появление стало возможным благодаря коллективному
творчеству российских инженеров-разработчиков,
американских специалистов в области микроэлектроники
и тайваньских производителей высокотехнологичных
автомобильных систем охраны.
Чтобы автосигнализация смогла наиболее эффективно
выполнять свои охранные и сервисные функции,
рекомендуем доверить ее установку на автомобиль
установщикам-профессионалам.
Надеемся, что система не обманет Ваших ожиданий,
придаст Вам уверенность в сохранности Вашего автомобиля
и существенно повысит его комфортность
за счет разнообразных сервисных функций.
Страна производитель: Тайвань
Содержание
Технические характеристики сигнализации ......................................................3
Компоненты, входящие в комплект сигнализации ...........................................4
Перечень охранных и сервисных функций сигнализации ...............................6
Брелки управления сигнализацией ..................................................................8
Назначение кнопок брелков ...........................................................................10
Настройка функций брелка .............................................................................14
Включение / выключение режимов работы сигнализации
с использованием курсорного способа..........................................................16
Управление сигнализацией
Включение режима охраны ............................................................................18
Выключение режима охраны ..........................................................................26
Самодиагностика сигнализации .....................................................................31
Охранные функции сигнализации ...................................................................36
Противоугонные функции сигнализации .........................................................39
Сервисные функции сигнализации .................................................................47
Запись кодов брелков ....................................................................................52
Персональный код экстренного отключения ..................................................53
Программирование охранных и сервисных функций сигнализации ..............54
Сводная таблица команд, выполняемых брелком .........................................56
Гарантийные обязательства ............................................................................60
2
Редакция №1 июль 2008 г
Инструкция по эксплуатации
Технические характеристики
Несущая частота радиосигнала управления ..............................433,92 МГц
Максимальный радиус действия брелка в режиме передатчика .......... 600 м*
Максимальный радиус действия брелка в режиме пейджера ............. 1800 м*
Максимальный радиус действия брелка без обратной связи ................. 15 м*
Тип датчика удара ............................................................. пьезоэлектрический
Рабочая температура ......................................................... от –40 до +85 °С
Напряжение питания постоянного тока .................................................. 9-18В
Ток, потребляемый сигнализацией в режиме охраны ...................... менее 15мА
Максимально допустимый ток на выходах:
· цепи подключения сирены ........................................................................ 2А
· цепей подключения габаритных огней ................................................. 2х 7,5А
· цепей управления электроприводами замков дверей ............................... 15А
· цепи блокировки двигателя ............................................................... 300 мА
· цепей дополнительных каналов управления ....................................... 300 мА
Питание основного брелка ........................... 1,5В (1 элемент питания типа ААА)
Питание дополнительного брелка ................ 3В (1 элемент питания типа CR2032)
* Дальность действия брелка и пейджера может уменьшаться в зависимости
от места установки приемопередатчика, месторасположения автомобиля и
пользователя, радиочастотных помех, погодных условий, напряжения
автомобильного аккумулятора и напряжения элемента питания брелка.
Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют всем требованиям нормативных документов РФ.
Срок службы автосигнализаций StarLine Twage, установленный фирмойпроизводителем, составляет 5 лет при условии, что они устанавливаются
и эксплуатируются в строгом соответствии с данной инструкцией.
3
Компоненты входящие в комплект
сигнализации
1, 2 - инструкции по установке и эксплуатации;
3 - брелок дистанционного управления с обратной связью с жидкокристаллическим
(ЖК) дисплеем;
4 - батарейка для брелка с ЖК дисплеем;
5 - брелок дистанционного управления без обратной связи;
6 - центральный процессорный блок;
7 - модуль приемопередатчика с антенной;
8 - двухуровневый датчик удара;
9 - двухсторонний скотч для крепления приемопередатчика;
10 - чехол для брелка с ЖК дисплеем;
11, 12 - реле блокировки с колодкой;
13 - сервисная кнопка Valet;
14 - светодиодный индикатор;
15 - основной кабель;
16 - кабель центрального замка;
17 - кабель приемопередатчика;
18 - кнопка капота
4
Инструкция по эксплуатации
5
Охранные и сервисные функции
сигнализации
Охраняемые зоны автомобиля и способы их защиты
· Двигатель – от запуска (внешнее реле)
· Двери, капот, багажник – от открывания (кнопочные выключатели)
· Стояночный тормоз – от выключения (кнопочный выключатель)
· Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара)
· Зажигание – от включения (вход контроля напряжения на замке зажигания)
Защищенность сигнализации
· Оригинальный динамический код управления, защищенный от подбора и
перехвата диалоговым алгоритмом кодирования «свой-чужой»
· Запоминание исходного состояния при отключении питания и возврат в тоже
состояние при восстановлении питания
· Ограничение количества циклов тревоги от датчиков
· Прерывание сигналов тревоги без выключения режима охраны
Защитные и противоугонные функции сигнализации
· Включение сигналов тревоги при срабатывании датчиков в режиме охраны
· Подача сигналов оповещения о тревоге на брелок с обратной связью
· Режим иммобилизатора
· Режим антиограбления
· Программируемое 2-шаговое выключение блокировок двигателя
· Программируемый персональный код экстренного отключения
· Блокировка двигателя и ее сохранение при демонтаже сигнализации
Самодиагностика и индикация режимов работы
· Автоматический контроль нахождения брелка в зоне приема
· Автоматический контроль охранных датчиков с отключением неисправных
и сообщением об этом
· Индикация состояния сигнализации светодиодом и на дисплее брелка
· Индикация причин срабатывания сигнализации по 7 зонам охраны
· Индикация неисправной зоны при включении режима охраны
· Индикация факта срабатывания сигнализации звуковыми сигналами
6
Инструкция по эксплуатации
· Светодиодная индикация исправности концевых выключателей
· Световая сигнализация открытых дверей
Сервисные функции сигнализации
· Режим бесшумной охраны
· Режим охраны с работающим двигателем
· Бесшумное включение / выключение режима охраны
· Включение / выключение режима охраны без брелка
· Обход зоны дверей на время задержки погасания салонного света
· Автоматический возврат в режим охраны при случайном выключении
· Дистанционное отключение датчиков по уровням в режиме охраны
· Дистанционное управление центральным замком
· Управление центральным замком от замка зажигания
· Двухшаговое отпирание замков дверей
· Двухимпульсное отпирание замков дверей
· Возможность реализации функции “комфорт”
· 3 дополнительных канала управления
· Управление освещением салона автомобиля
· Режим паника
· Режим поиска автомобиля
· Служебный режим Valet
· Режим вызова из автомобиля
· Защита от случайного нажатия кнопок брелков
· Звуковой и вибро режимы работы брелка с обратной связью
· Режим энергосбережения брелка с жидкокристаллическим дисплеем
· Режим автоматической настройки чувствительности датчика удара
· Дистанционное программирование новых и стирание утерянных брелков
· Дистанционное программирование режимов и функций сигнализации
· Оперативный сброс программируемых функций на заводские установки
· Возможность работы с охранно-поисковым GSM/GPS модулем StarLine Space
или GSM модулем StarLine Messenger
· Индикация текущего времени, будильник
· Индикация температуры в салоне автомобиля
· Индикация разряда батареи брелка с обратной связью
· Светодиодная подсветка дисплея брелка с обратной свзяью
7
Брелки управления сигнализацией
Сигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и
некоторые параметры работы сигнализации могут изменяться путем
программирования.
Сигнализация комплектуется 3-кнопочным брелком управления с обратной
связью и жидкокристаллическим индикатором (ЖКИ) и 2-кнопочным брелком
управления без обратной связи со светодиодной индикацией (СДИ).
Назначение кнопок управления 1, 2 обоих брелков одинаково. Команды
привязанные к 3 кнопке в брелке без обратной связи не выполняются.
Динамический код управления брелков защищен от подбора и перехвата.
При выполнении сигнализацией команд посланных с любого брелка, изменении
параметров и режимов работы сигнализации или срабатывания сигнализации
в режиме охраны, соответствующая информация передается на приемник
брелка с обратной связью и отображается на его индикаторе с одновременнным
включением звуковых и вибросигналов оповещения, одновременно включается
светодиодная подсветка индикатора.
В брелке с обратной связью использован оригинальный курсорный способ
выбора некоторых команд управления, при котором разным командам
соответствует своя иконка, высвечиваемая на индикаторе брелка.
Кроме этого, на индикатор брелка с обратной связью выводится информация
текущего времени, будильника, температуры в салоне автомобиля.

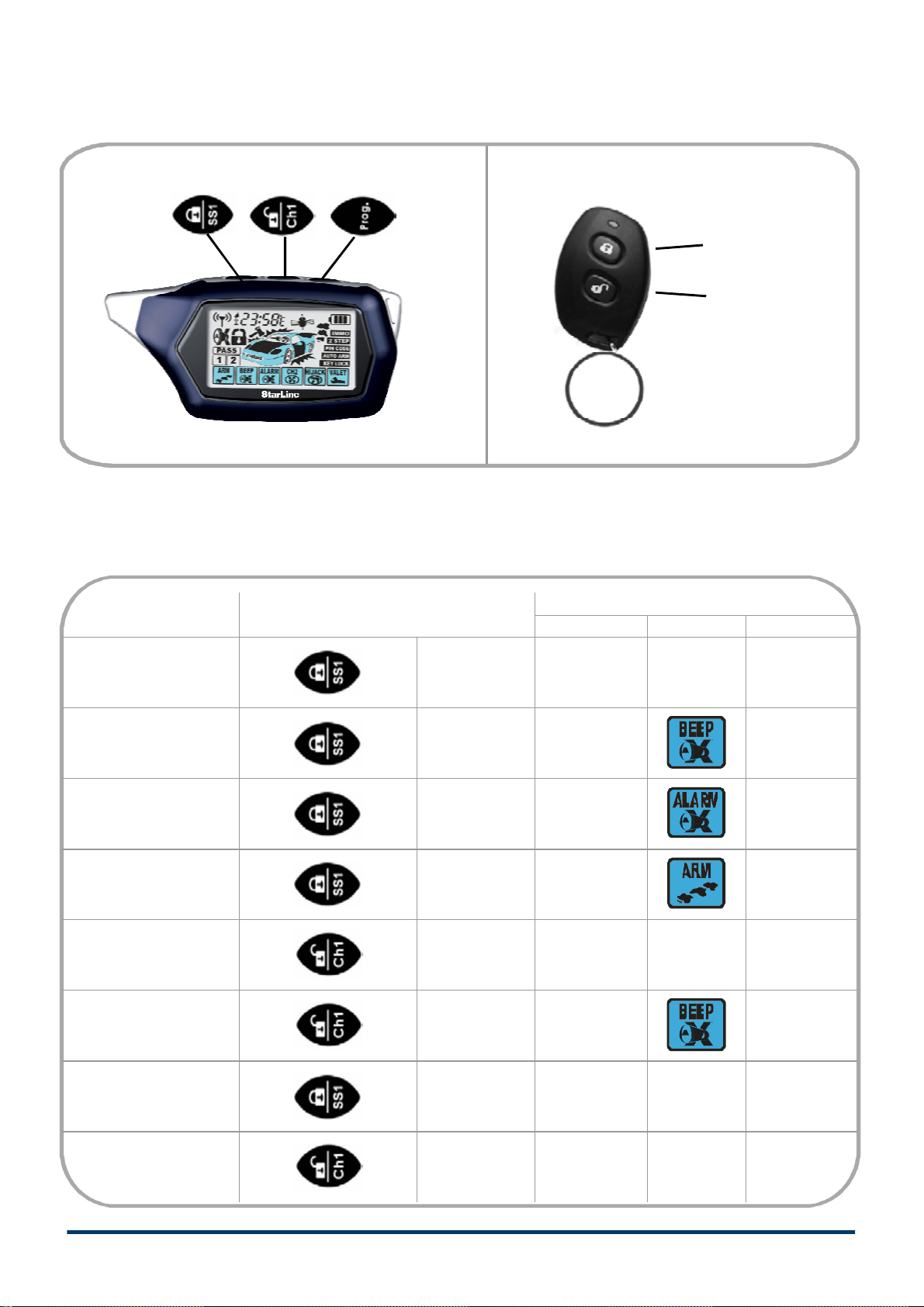

Кнопка 1 Кнопка 2 Кнопка 3
Кнопка 1
Кнопка 2
Брелок с обратной связью Брелок без обратной связи
8
Инструкция по эксплуатации
Дополнительные рекомендации по использованию
брелков
Основным брелком управления Вашей сигнализацией является брелок с
обратной связью и жидкокристалическим индикатором, имеющий оригинальный
диалоговый код управления, защищенный специальным алгоритмом
кодирования «свой-чужой». Именно такой алгоритм гарантированно
препятствует попыткам перехвата кода брелка и последующего его
использования для выключения режима охраны сигнализации.
3-х кнопочный брелок со светодиодной индикацией без обратной связи не
поддерживает диалоговый алгоритм кодирования. Тем не менее, команды,
передаваемые этим брелком также имеют высокий уровень защиты
динамическим кодом. Для того, чтобы максимально использовать
предоставляемый сигнализацией уникальный уровень защиты, мы рекомендуем
пользоваться брелком с ЖКИ дисплеем, как основным средством управления.
Если автомобилем пользуются два и более владельцев, рекомендуется
приобрести дополнительные брелки с ЖКИ для каждого владельца. Брелок
без обратной связи, несмотря на его высокую защищенность, мы рекомендуем
использовать как дополнительный, при отсутствии возможности работы с ЖКИ
брелком.
В процессе эксплуатации иногда может возникать рассинхронизация брелка с
центральным блоком сигнализации, например, когда Вы заменяете элементы
питания в брелке. Для восстановления синхронизации в брелке без обратной
связи требуется 5 нажатий любой кнопки брелка. Для брелка с ЖК дисплеем
синхронизация не требуется.
9
Назначение кнопок брелков
Кнопка 1
• Включение режима охраны со звуковым подтверждением (короткое нажатие)
• Отключение / включение датчика удара по уровням (длительное нажатие)
• Запирание замков дверей при включенном зажигании (короткое нажатие)
• Вход в режим настройки датчика удара (два раза коротко)
При условии заранее установленных режимов:
• Включение режима охраны с работающим двигателем (короткое нажатие)
• Включение режима охраны без звукового подтверждения (короткое нажатие)
• Включение режима бесшумной охраны (короткое нажатие)
Кнопка 2
•Выключение режима охраны со звуковым подтверждением (короткое нажатие)
• Отпирание замков дверей при включенном зажигании (одинарное нажатие)
• Прерывание сигналов тревоги (короткое нажатие)
• Открывание багажника, активизация дополнительного канала №1 (длительное
нажатие)
При условии заранее установленных режимов:
•Выключение режима охраны без звукового подтверждения (короткое нажатие)
Кнопка 3
• Контроль состояния сигнализации и температуры в салоне автомобиля
(короткое нажатие)
• Включение режима «поиск» (длительное нажатие)
• Активизация курсорного выбора следующих функций: режим охраны с
работающим двигателем, включение режима охраны без звукового
подтверждения, режима бесшумной охраны, включения канала №2, режима
антиограбления, режима сервисного обслуживания (длительное нажатие)
• Включение режима установки текущего времени, показаний будильника,
режима энергосбережения и режима вибровызова (длительное нажатие)
Кнопки 1 + 2 одновременно
•Включение режима «паника» (длительное нажатие при выключенном зажигании)
• Включение режима антиограбления (длительное нажатие при включенном
зажигании)
10
Инструкция по эксплуатации
Кнопка 1 + 3 одновременно
• Включение блокировки кнопок брелка (короткое нажатие)
Кнопки 2 + 3 одновременно
• Выключение блокировки кнопок брелка (короткое нажатие)
Продолжительность нажатия кнопок брелков
Для того, чтобы сигнализация адекватно реагировала на сигналы управления
поданные с брелков, крайне важна длительность нажатия кнопок брелков.
При дальнейшем описании алгоритмов работы сигнализации в тексте будут
использоваться следующие определения продолжительности нажатия кнопок
брелков управления:
• Короткое нажатие кнопки - одно нажатие любой кнопки продолжительностью
менее 0,5 секунды.
• Длительное нажатие кнопки - нажатие и удержание кнопки брелка до
появления мелодичного звукового сигнала (для брелка с обратной связью),
до загорания зеленого светодиода (для брелка без обратной связи).
11
Жидкокристаллический дисплей брелка
Иконки с буквенным обозначением – индикация команд,
режимов работы сигнализации
Режим охраны с работающим двигателем (вкл/выкл)
Режим включения охраны без звукового подтверждения (вкл/выкл)
Режим бесшумной охраны (вкл/выкл)
Активизация канала №2
Режим антиограбления (вкл/выкл)
Режим сервисного обслуживания VALET (вкл/выкл)
Блокировка кнопок брелка включена
Режим иммобилизатора включен
Режим экстренного отключения пин-кодом включен
Режим двухшагового выключения блокировок включен
Режим автоматического включения охраны включен
12
Инструкция по эксплуатации

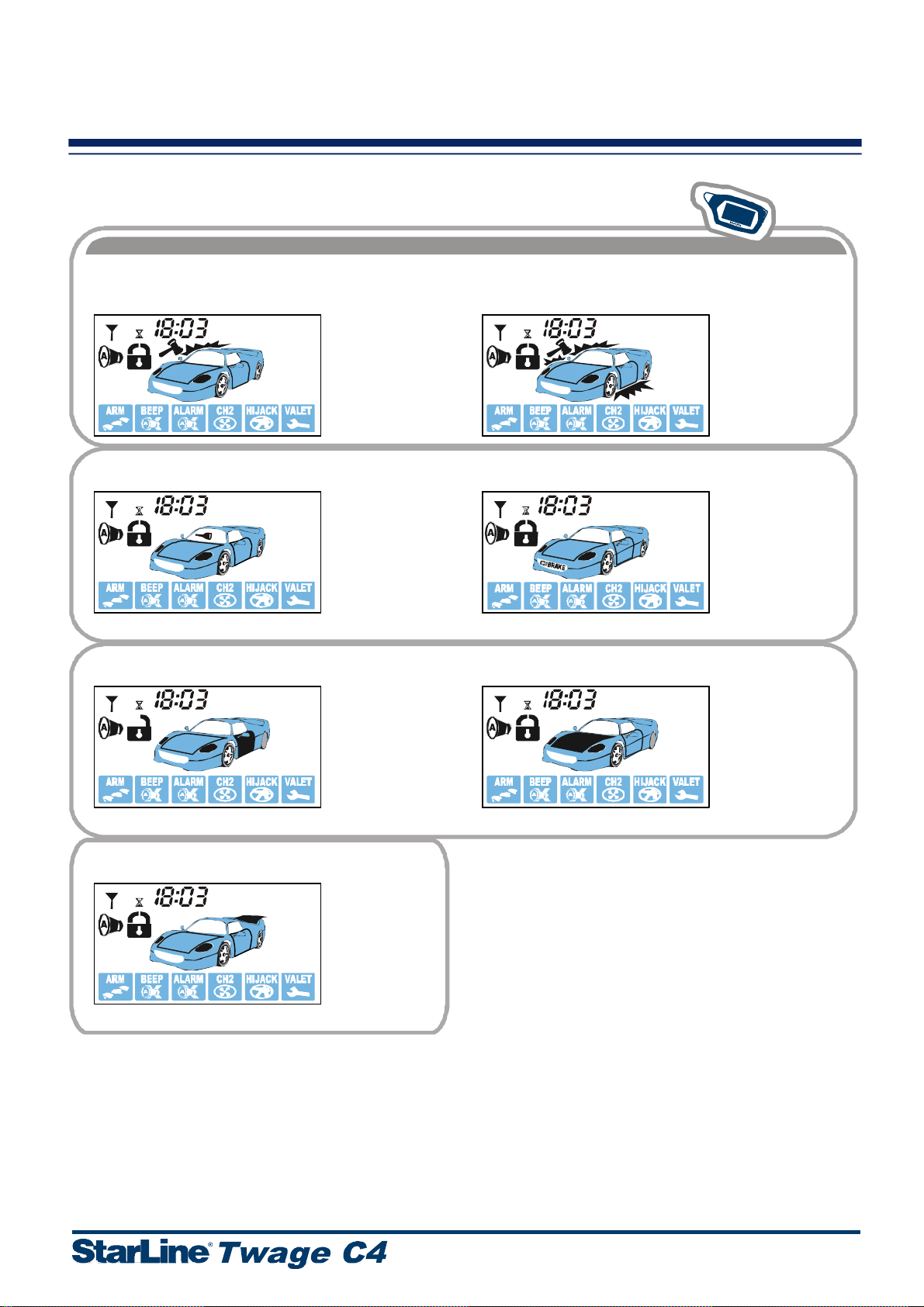

Индикация состояния сигнализации и автомобиля
Включен режим охраны со звуковыми сигналами тревоги
Включен режим бесшумной охраны
Замки дверей закрыты Замки дверей открыты
Зажигание включено
Открыты двери , капот , багажник
Не затянут стояночный тормоз / Нажат ножной тормоз
Двигатель работает
Включен режим антиограбления
Требуется замена элемента питания брелка
Температура в салоне автомобиля
Подключены модули StarLine Space или Messenger
Включен будильник
Включен контроль нахождения брелка в зоне приема (иконка мигает)
Наличие брелка в зоне приема
PASS 1 Обход 1-го уровня датчика удара
PASS 1 2 Обход обоих уровней датчика удара
Сработал 1-й уровень датчика удара
Сработал 2-й уровень датчика удара
13
1
Коротко нажмите кнопку 3
(установка минут текущего времени)
Брелок позволяет установить следующие режимы и параметры
БРЕЛОК
иконка минут мигает
кнопка 1 -увеличивает показания
(установка часов будильника)
БРЕЛОК
иконка часов будильника мигает
кнопка 1 -увеличивает показания
БРЕЛОК
Настройка функций брелка
текущее время
l
время будильника
l
включить или выключить будильник
l
включить или выключить режим энергосбережения
l
включить или выключить вибровызов
l
Нажмите и удерживайте кнопку 3
(установка часов текущего времени)
БРЕЛОК
:
2
3
удерживайте кнопку 3 до
1 мелодичного сигнала
l
1 короткого сигнала
l
2 коротких сигналов
l
иконка часов мигает::
l
кнопка 1 -увеличивает показания
кнопка 2 -уменьшает показания
:
кнопка 2 -уменьшает показания
Коротко нажмите кнопку 3
:
кнопка 2 -уменьшает показания
14
Инструкция по эксплуатации
БРЕЛОК
(вклвыкл режима энергосбережения)
БРЕЛОК
Коротко нажмите кнопку 3
БРЕЛОК
иконка будильника мигает
кнопка 1 - включает режим (
кнопка 1 - включает режим (
кнопка 1 - включает режим (
вибровызов отключен - 2 сигнала
Коротко нажмите кнопку 3
позволяет экономить потребление
брелка при выключенном режиме охраны за счет временного
отключения приемника. Приемник будет отключен через 2 минуты
брелком. Необходимо учитывать, что при его работе потребление
4
(установка минут будильника)
БРЕЛОК
иконка минут будильника мигает
кнопка 1 -увеличивает показания
кнопка 2 -уменьшает показания
Коротко нажмите кнопку 3
5
(вклвыкл будильника)/
кнопка 2 - выключает режим ()
Коротко нажмите кнопку 3
6
/
:
:
ON)
OFF
7
иконка антенны мигает
кнопка 2 - выключает режим ()
(вклвыкл вибровызова)/
кнопка 2 - выключает режим ()
вибровызов есть - 1 вибрация
Режим энергосбережения
после выключения охраны и вновь включен после нажатия любой
кнопки брелка.
Вибровызов
это один из способов подачи сигналов тревоги
:
ON)
OFF
ON)
OFF
брелка увеличивается, поэтому при необходимости этот режим
можно отключить.
15
Для удобства, отдельные часто используемые режимы работы
сигнализации, а также некоторые специальные функции, включаются с
помощью режима программирования. Программирование подразумевает
выполняемое один раз подготовительное действие, которое в дальнейшем
обеспечивает автоматическое выполнение данной функции. Установленный
то все включения и выключения режима охраны будут
то режим охраны с заведенным двигателем будет включаться
Служебный режим (Валет). Режим предназначен для временного
отключения охранных и противоугонных функций сигнализации
при необходимости передачи автомобиля для сервисного
Программирование режимов работы
курсорным способом
режим подтверждается постоянно включенной иконкой.
Перечень программируемых режимов и функций
Режим охраны с заведенным двигателем. Позволяет вынуть ключ
зажигания при сохранении работы двигателя, а затем включить
режим охраны. Если иконка активна (выделена черным цветом),
кнопкой соответствующей включению охраны.
Включение и выключение режима охраны без звуковых сигналов
подтверждения. Если иконка активна (выделена черным цветом),
производиться без звука.
Бесшумная охрана. В данном режиме отсутствуют какие-либо
звуковые сигналы автомобиля при срабатывании любого из
датчиков. Включение охраны производится так же без звуковых
сигналов подтверждения. Если иконка активна (выделена
черным цветом), то все включения режима охраны
преобразуются во включение бесшумной охраны.
Включение оборудования подключенного к каналу 2
сигнализации
Режим антиограбления. Специальный режим, позволяющий с
помощью брелка или автоматически включить блокировку
двигателя в том случае, если водителя вынуждают покинуть
автомобиль
обслуживания или ремонта
Подробнее о работе перечисленных режимов смотрите в
соответствующих разделах инструкции.
16
Инструкция по эксплуатации
l
1
Для включения режима
нажмите на брелке кнопку 1
l
l
АВТОМОБИЛЬ
нажмите на брелке кнопку 2
l
l
прозвучат последовательно:
АВТОМОБИЛЬ
Нажмите и удерживайте кнопку 3
до момента, когда прозвучат два сигнала
(сначала длительный, затем короткий)
БРЕЛОК
после того, как Вы отпустите кнопку 3,
в нижней части экрана
миганием первая слева иконка
будет выделена
Короткими нажатиями на кнопку 3
2
переместите курсор на нужную иконку
3а
l
габариты
вспыхнут 1 раз
Для выключения режима
3б
БРЕЛОК
прозвучат последовательно:
2 коротких сигнала
2 длинных сигнала
1 приглушенный сигнал
на экране будет отображена
иконка выбранной функции
l
габариты
вспыхнут 1 раз
2 коротких сигнала
2 длинных сигнала
1 приглушенный сигнал
на экране исчезнет иконка
выбранной функции
БРЕЛОК
17
l
l
прозвучит короткий сигнал
на экране появятся иконки,
соответствующие включенному
БРЕЛОК

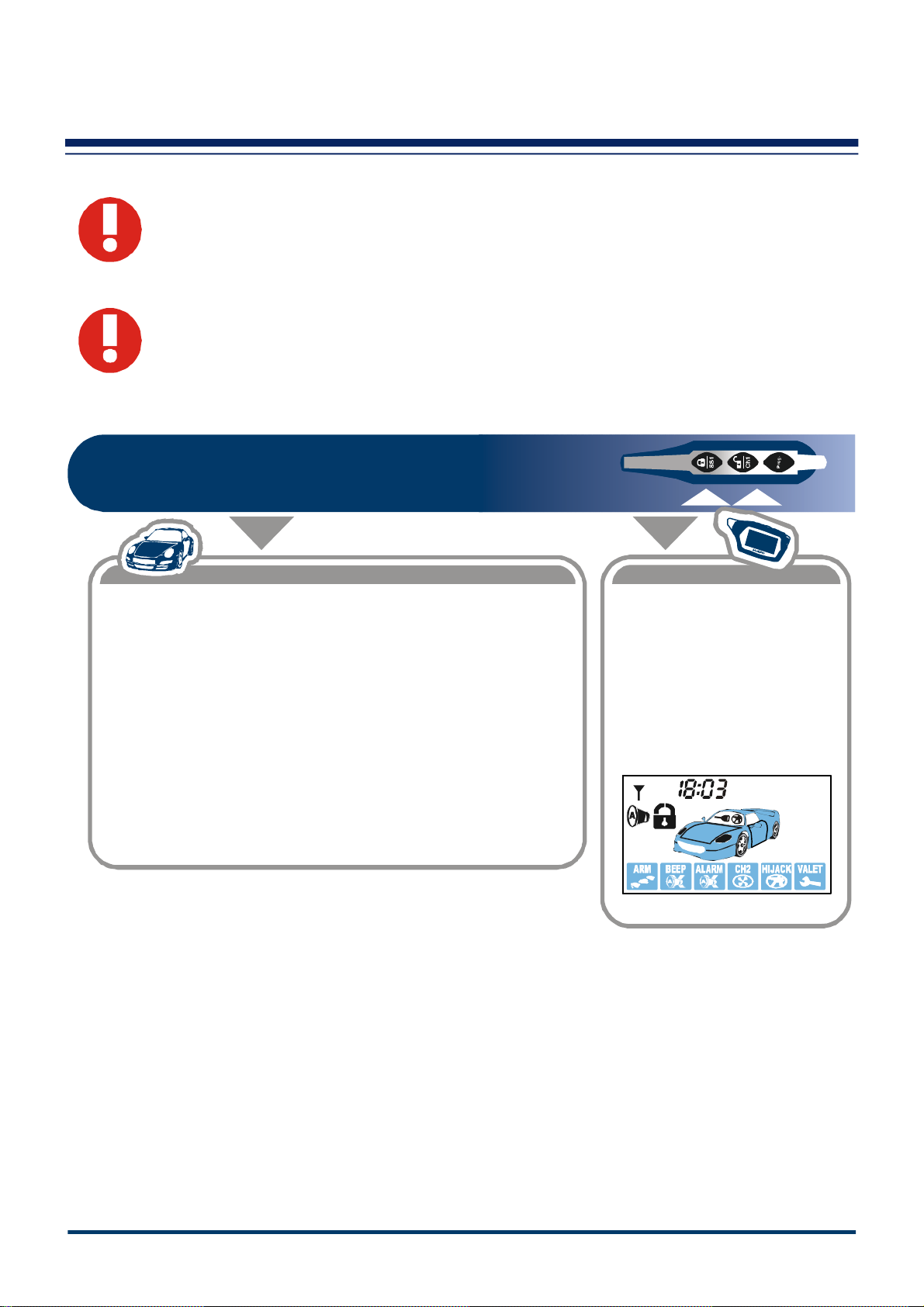

Перед включением режима охраны убедитесь, что зажигание
Убедитесь в том, что ни одна из указанных внизу иконок не
Нажмите на брелке кнопку 1
Если двери, капот, багажник окажутся плохо закрытыми, а
стояночный тормоз не затянутым или ножной тормоз нажатым, а
также неисправен один из кнопочных выключателей дверей,
капота, багажника, тормоза, то сигнализация предупредит об этом
Включение режима охраны со
звуковыми сигналами подтверждения
выключено, стояночный тормоз включен, а двери, капот и
багажник надёжно закрыты.
активна (не выделена черным цветом)
1
АВТОМОБИЛЬ
l
светодиодный индикатор
начнёт мигать
l
прозвучит один звуковой
сигнал
l
габариты вспыхнут один
раз
l
замки дверей закроются
(если замки подключены к
сигнализации)
4 звуковыми сигналами и 4 вспышками габаритов
раздел “Самодиагностика при включении режима охраны”).
режиму охраны
(смотрите
18
Инструкция по эксплуатации
l
l
прозвучит короткий сигнал
на экране появятся иконки,
соответствующие включенному
АВТОМОБИЛЬ
БРЕЛОК
Перед включением режима охраны убедитесь, что зажигание
Для использования данного режима его необходимо заранее
запрограммировать один раз и в дальнейшем охрана всегда
Убедитесь в том, что иконка включения режимы охраны без
Если двери, капот, багажник окажутся плохо закрытыми, а
стояночный тормоз не затянутым или ножной тормоз нажатым, а
также неисправен один из кнопочных выключателей дверей,
капота, багажника, тормоза, то сигнализация предупредит об этом
Нажмите на брелке кнопку 1
Включение режима охраны без
звуковых сигналов подтверждения
выключено, стояночный тормоз включен, а двери, капот и
багажник надёжно закрыты.
запрограммировать (см. раздел программирования режимов
курсорным способом на стр.16). Режим достаточно
будет включаться, а также выключаться бесшумно.
звукового подтверждения активна (выделена черным цветом)
1
l
светодиодный индикатор
начнёт мигать
l
габариты вспыхнут один
раз
l
замки дверей закроются
(если замки подключены к
сигнализации)
режиму охраны
4 звуковыми сигналами и 4 вспышками габаритов
пункт “Самодиагностика при включении режима охраны”).
(смотрите
19
Loading...
