StarLine A95 User Manual [ru]

Download

Page 1

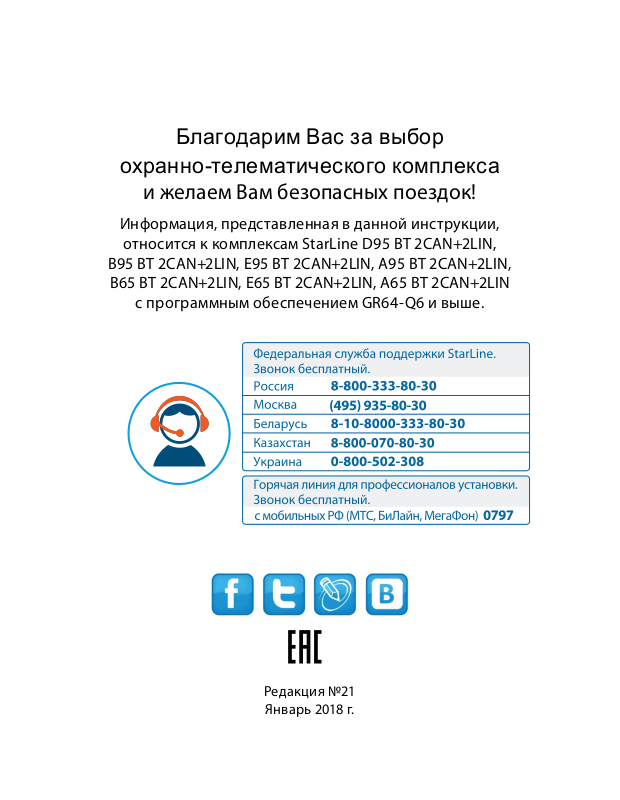

Благодарим Вас за выбор

охранно-телематического комплекса

и желаем Вам безопасных поездок!

Информация, представленная в данной инструкции,

относится к комплексам StarLine D95 ВТ 2CAN+2LIN,

B95 ВТ 2CAN+2LIN, E95 ВТ 2CAN+2LIN, A95 ВТ 2CAN+2LIN,

B65 ВТ 2CAN+2LIN, Е65 ВТ 2CAN+2LIN, A65 ВТ 2CAN+2LIN

с программным обеспечением GR64-Q6 и выше.

Редакция №21

Январь 2018 г.

Page 2

StarLine D95, B95, Е95, A95, B65, Е65, A65

Пожалуйста, прочитайте

внимательно!

Перед началом эксплуатации комплекса внимательно прочитайте настоящую инструкцию, обратите особое внимание на разделы, отмеченные знаком для Вашего автомобиля, для чего руководствуйтесь требованиями изготовителя автомобиля и инструкцией по эксплуатации автомобиля.

Если вы не смогли определить, подходит ли данный комплекс для установки на автомобиль, то верните его продавцу в течение 14 дней с момента покупки.

Комплекс является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Установка комплекса должна быть произведена только специально обученными квалифицированными специалистами.

Запрещается осуществлять монтаж, программирование, обслуживание, ремонт и разборку-сборку комплекса и брелков лицами, не являющимися квалифицированными специалистами и не прошедшими обучение и проверку знаний по технике безопасности.

При программировании параметров комплекса устанавливаемые параметры не должны противоречить требованиям инструкции по эксплуатации автомобиля.

Пользователь несет полную ответственность за ущерб, причиненный людям, животным и имуществу в результате использования комплекса не по его прямому назначению или с нарушениями требований безопасности, изложенных в настоящей инструкции.

Изготовитель не несет ответственности за убытки и несчастные случаи, вызванные несоблюдением правил безопасности и требований, изложенных в настоящей инструкции.

и определите, подходит ли данный комплекс

Page 3

Инструкция по эксплуатации

Во избежание возможных недоразумений сохраняйте документы, прилагаемые к комплексу при продаже. Проверьте заполнение гарантийного талона, в том числе наличие даты продажи и печати продавца. При отсутствии даты продажи (покупки) гарантийный срок исчисляется с момента изготовления комплекса.

Не носите брелок от комплекса на одной связке с ключами от автомобиля. Не оставляйте брелки управления комплексом в местах, доступных для детей и животных. Не допускайте попадание жидкостей в брелок.

Если на дисплее брелка появилась иконка разряде элемента питания брелка, заблаговременно примите меры по замене элемента питания.

Рекомендуем хранить новый запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

, предупреждающая о

Обязательные меры безопасности при использовании функции дистанционного запуска двигателя

Необходимо помнить, что автомобиль является источником повышенной опасности. Раздел 12.8. Правил дорожного движения гласит: “Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствие водителя”.

Page 4

StarLine D95, B95, Е95, A95, B65, Е65, A65

Перед эксплуатацией

комплекса

внимательно ознакомьтесь с мерами безопасного использования функции дистанционного, или автоматического запуска двигателя изложенными ниже:

1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;

2. Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля;

3. Оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положение “PARK”, а рычаг переключения ручной коробки передач – в нейтральное положение;

4. Если в Вашем автомобиле установлена ручная коробка передач, то перед включением функции дистанционного или автоматического запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя “программная нейтраль”;

5. Никогда не передавайте брелки управления

комплексом детям, а также другим лицам без их предварительного ознакомления с инструкцией по эксплуатации;

6. Перед тем как включить функцию дистанционного или автоматического запуска двигателя:

- убедитесь в исправном состоянии автомобиля,

- убедитесь в наличии достаточного количества топлива, масла, охлаждающей жидкости и т. д.,

- установите необходимые параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров,

- установите регулятор обдува салона в положение “циркуляция воздуха”, что позволит более эффективно прогреть или охладить воздух в автомобиле.

Page 5

Инструкция по эксплуатации

Обязательные меры безопасности при зарядке аккумулятора вашего автомобиля

Помните, что любой процесс заряда аккумулятора связан с подачей на аккумулятор и, соответственно, в бортовую сеть автомобиля напряжения больше номинального 12 В, которое может повредить электронное оборудование автомобиля и оборудование, дополнительно установленное на ваш автомобиль.

Не используйте зарядные и пуско-зарядные устройства для заряда аккумулятора непосредственно на автомобиле без отключения клемм аккумулятора от бортовой сети в режимах:

- быстрой зарядки повышенным током (р ежимы «boost» или аналогичные);

- различных режимов СТАРТ предназначенных для запуска двигателя;

- в режиме заряда 24 В аккумуляторов.

Не используйте пуско-зарядные устройства для запуска двигателя без подключенного аккумулятора или с подключенными неисправными аккумул яторами (короткие замыка ния в банках, разрушени е пластин и т.п.)

Не используйте неисправные зарядные устройства, зарядные устройства на 24 В и устройства, не предназначенные для зарядки аккумуляторов, например, сварочные инверторы.

Все указанные выше устройства и режимы могут вызвать неконтролируемую подачу повышенного напряжения более 25 В и до 60 В в бортовую сеть автомобиля и привести к выходу из строя электронных компонентов автосигнализации и оборудования автомобиля.

Не рекомендуется использовать метод «прикуривания» для заряда аккумулятора. Даже описанные «безопасные» способы прикуривания безопасны только для автомобиля «донора».

Page 6

StarLine D95, B95, Е95, A95, B65, Е65, A65

Подключение и отключение полностью разряженного или неисправного аккумулятора на вашем автомобиле при работающем двигателе может вывести из строя электронные устройства вашего автомобиля и автосигнализацию из-за короткого замыкания или бросков повышенного напряжения возникающих при подключении/отключении аккумулятора.

В случае использования указанных выше устройств и режимов, ответственность за повреждение электронного оборудования лежит на владельце автомобиля.

Соблюдайте технологию безопасной зарядки аккумулятора

Перед зарядкой клеммы аккумулятора должны быть отключены от бортовой сети автомобиля. После этого можно начать процесс зарядки аккумулятора. После зарядки подключить аккумулятор к бортовой сети автомобиля.

Такая необходимость объясняется тем, что без измерительных приборов вы не можете определить исправность, состояние аккумулятора и причину его разряда (наличие внутренних коротких замыканий или обрывов). Любое подключение зарядного устройства к неисправному аккумулятору вызывает риск повреждения электронного оборудования автомобиля и автосигнализации повышенным напряжением.

Page 7

Инструкция по эксплуатации

Содержание

Технические характеристики ...............................................................................10

Охранные и сервисные функции комплекса.....................................................12

Управление комплексом с помощью брелков

Брелки управления комплексом .............................................................................. 15

Продолжительность нажатия кнопок брелков .......................................................16

Команды брелков управления .....................................................................................17

Жидкокристаллический дисплей брелка ..................................................................20

Индикация активных режимов и функций ................................................................20

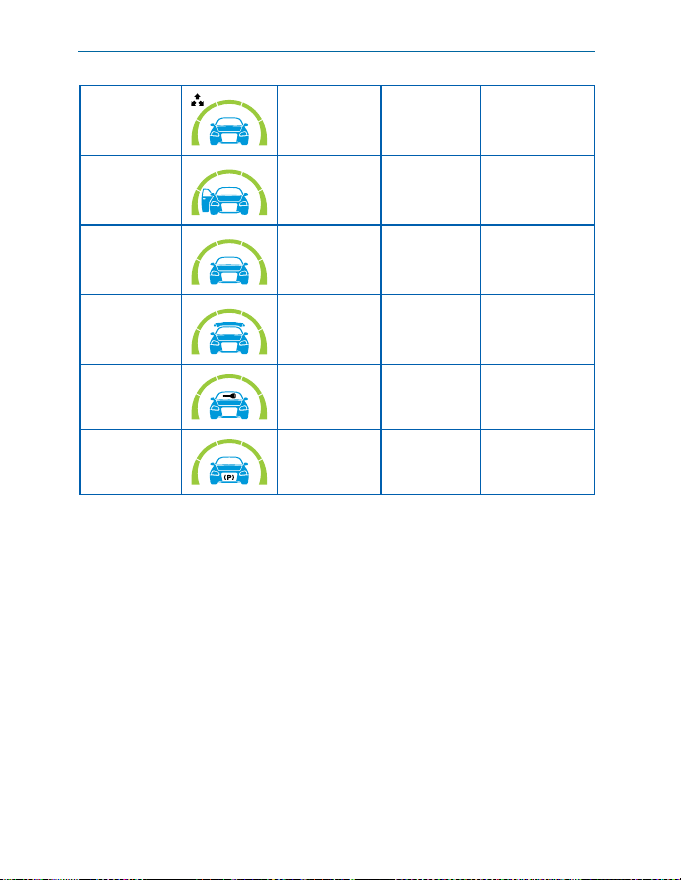

Индикация состояния комплекса и автомобиля .............................................21

Меню функций основного брелка .....................................................................

Программирование режимов работы курсорным способом .............................27

Перечень режимов программируемых курсорным способом .........................29

Охранные и противоугонные функции комплекса

Включение охраны со звуковыми сигналами подтверждения ..........................30

Включение охраны без звуковых сигналов подтверждения ...............................31

Включение бесшумной охраны ................................................................................32

Автоматическое включение охраны ...........................................................................33

Включение охраны с работающим двигателем .......................................................34

Дистанционная остановка двигателя без выключения режима охраны .........36

Включение охраны без брелка .....................................................................................37

Автоматический возврат в режим охраны ...............................................................38

Обход салонного света и задержка активации датчиков ....................................38

Самодиагностика при включении режима охраны ....................................................38

Выключение охраны со звуковыми сигналами подтверждения ........................40

Выключение охраны без звуковых сигналов подтверждения ............................41

Двухшаговое выключение блокировки двигателя ....................................................42

Выключение охраны без использования брелка ....................................................43

Выключение охраны с работающим двигателем .....................................................44

Самодиагностика при выключении режима охраны ................................................45

Прерывание сигналов тревоги без выключения режима охраны .....................46

Сигналы тревоги ...................................................................................................................47

Отображение сигналов тревоги на дисплее брелка ......................................49

Защищенность комплекса от отключения питания ...................................50

Дополнительные беспроводные радиореле блокировки .................................... 50

Дополнительные кодовое реле StarLine R3 и StarLine R4 ..................................... 51

Режим «Паника» ................................................................................................................... 51

Режим антиограбления ...............................................................

Скрытое включение режима антиограбления .......................................................... 52

Выключение режима антиограбления .......................................................................... 54

........................

.......

..........

...22

.... 52

Page 8

StarLine D95, B95, Е95, A95, B65, Е65, A65

Сервисные функции комплекса

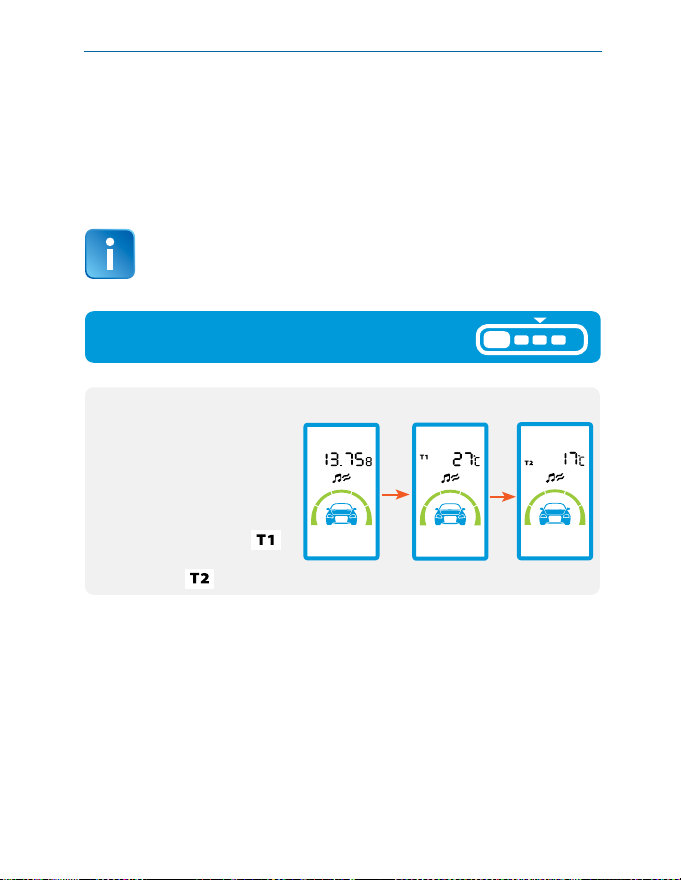

Контроль состояния автомобиля, напряжения АКБ,

температуры салона и температуры двигателя ..........................................................55

Автоматическое управление замками дверей .........................................................56

Поиск автомобиля на стоянке .......................................................................................57

Временное отключение датчика удара ......................................................................58

Временное отключение датчика наклона .................................................................59

Настройка чувствительности датчика наклона, дальности обнаружения телефона в режиме «свободные руки», настройка

с помощью емкостного сенсора StarLine ЕС-1

и включение/выключение использования телефона

в качестве метки для авторизации в режиме SLAVE ..................................................60

Настройка чувствительности датчика удара ...............................................................64

Режим турботаймера ..........................................................................................................65

Контроль исправности концевых выключателей .......................................................70

Контроль заряда элемента питания брелка с ЖКИ .................

Вызов из автомобиля ...................................................................................

Функция просмотра тревог ...........

Автоматический контроль канала оповещения .......................................................74

Блокировка кнопок брелка ...............................................................................................75

Управление автономным подогревателем ..................

Контроль количества брелков, записанных в память комплекса ......................

Запись брелков в память комплекса .................

Отпирание багажника .................

Код экстренного выключения режима охраны ...........................................................79

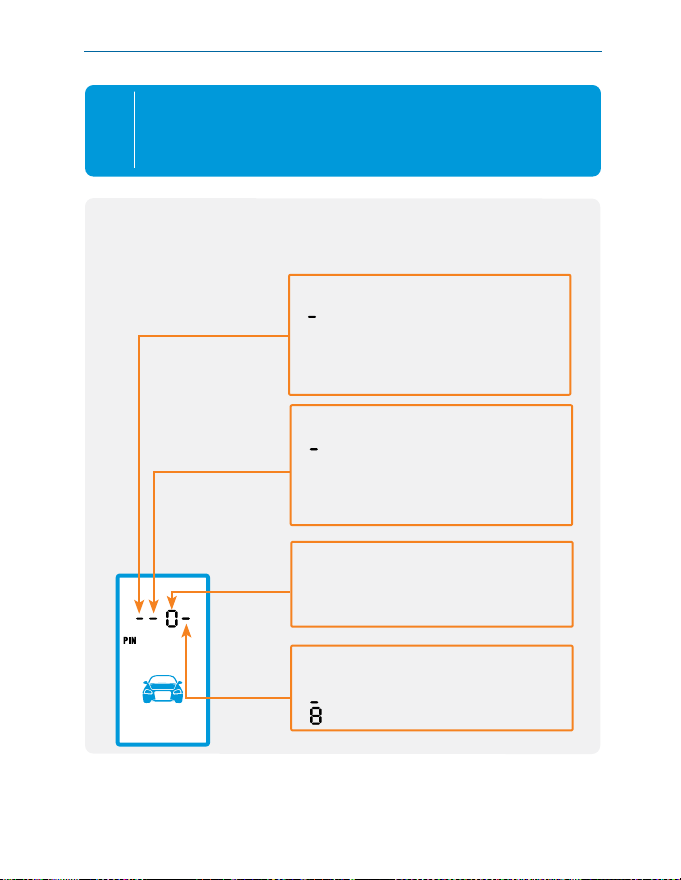

Ввод персонального кода - вариант 1 (экстренное выключение режима охраны) Ввод персонального кода - вариант 2 (экстренное выключение режима охраны)

Сервисный режим ................................................................................................................82

........................................

.................................................

управления охраной

........................

........

.................................

.................................................

.......

.....................................

........................

..............

........................

....................................78

...................................80

...........71

...........72

...............76

............77

..................79

Дистанционный запуск двигателя

Особенности дистанционного запуска двигателя ..................................................83

Подготовка к дистанционному запуску в автомобилях с ручной КПП ..............84

Выполнение процедуры «программная нейтраль» ..............................................84

Дистанционный запуск двигателя брелком ...............................................................88

Дистанционная остановка двигателя .......................................

Дистанционное продление работы двигателя ..........................................................90

Автоматический запуск двигателя ................................................................................91

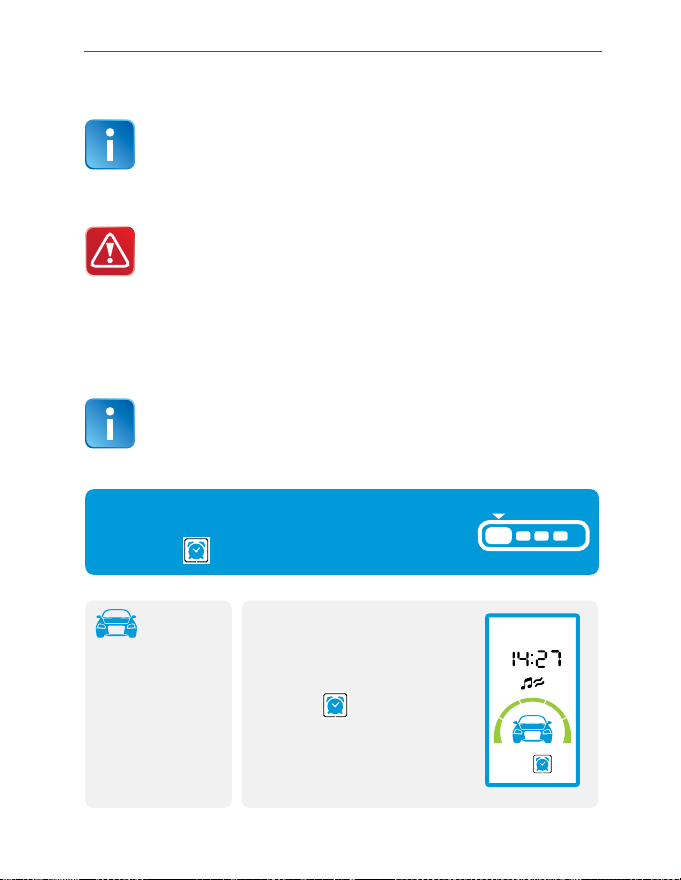

Автоматический запуск двигателя по будильнику ...................................................91

Автоматический периодический запуск двигателя ..................................................92

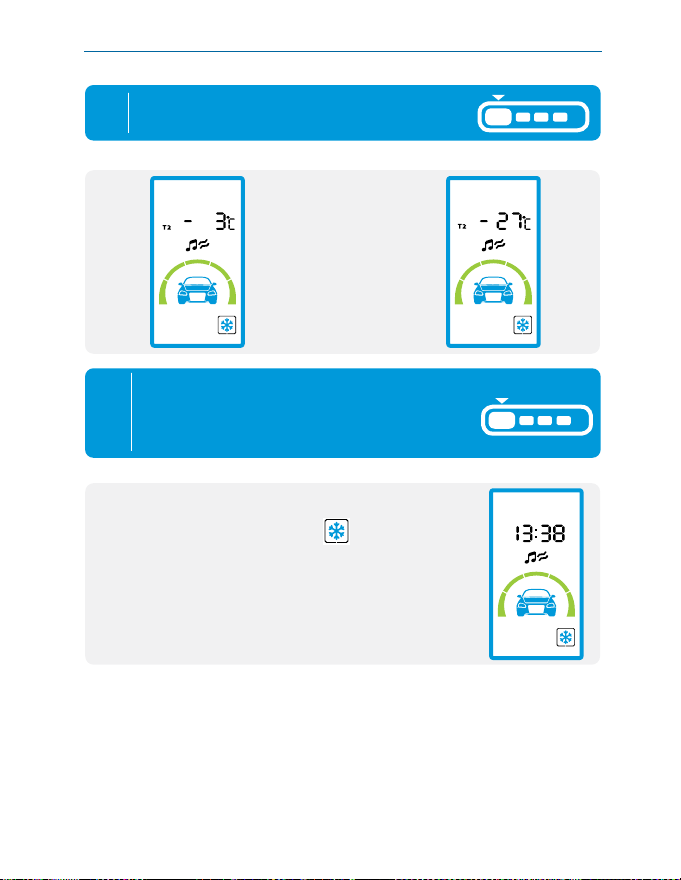

Автоматический запуск двигателя по температуре ..................................................94

Автоматический запуск двигателя по напряжению ..................................................94

.....................

..............89

.........71

...76

Page 9

Инструкция по эксплуатации

Выключение автоматических запусков .......................................................................98

Индикация работающего двигателя после автоматического запуска ..............99

Выключение охраны с работающим двигателем после дистанционного

или автоматического запуска двигателя .....................................................................100

Режим SLAVE.............................................................................................................101

Основные термины и определения ..............................................................................102

Управление комплексом в режиме SLAVE ........................

Иммобилайзер с валидатором (авторизация вводом пин-кода штатными кнопками автомобиля)

Антиограбление в режиме SLAVE ...................................................................................109

....................

......................103

...................

108

Использование функций Bluetooth

Основные термины и определения ........................................................................... 112

Сопряжение мобильного телефона с комплексом StarLine .................................. 113

Удаление сопряженных Bluetooth телефонов-меток

из комплекса StarLine ........................................................................................................115

Элементы питания брелков и их замена .....................................................................116

Page 10

StarLine D95, B95, Е95, A95, B65, Е65, A65

Технические характеристики

• Несущая частота радиосигналов управления ... ... . от 433,05 до 434,79 МГц

• Максимальный радиус действия основного брелка:

при передаче команд управления .................................... 800 м*

при приеме сигналов оповещения ................................. 2000 м*

• Максимальный радиус действия дополнительного брелка ... ...... ... .. 15 м*

• Тип датчика удара/наклона ... ... интегральный трехосевой акселерометр

• Рабочая температура ........................................................ от - 50 до + 85 °С

• Напряжение питания постоянного тока .......................................... 9 - 18 В

• Ток, потребляемый комплексом в режиме охраны ... ... ... ..н е более 15 мА

• Средний ток, потребляемый комплексом в режиме охраны

с установленным GSM модулем ........................................................... 23 мА**

* Дальность действия брелков может уменьш аться в зависимости от места установки приемопередатчика, места нахождения автомобиля и владельца, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка.

**Средний ток потребления может увеличиваться в зависимости от условий приема GSM радиосигнала: расстояния до базовой станции сотового оператора, места нахождения а втомобиля (подземная парковка, мета ллический гараж и т. п.

Комплексы StarLine D95, B95, Е95, A95, B65, Е65, A65 разрешены к использова нию на территории РФ и соответствует всем требованиям нормативных документов РФ. Срок службы StarLine D95, B95, Е95, A95, B65, Е65, A65 составляет 5 лет при условии, что комп лекс устанавливается и эксплуатируется в соответствии с инструкциями по установке и эксплуатации.

Производитель оставляет за собой право без предварительного уведомления вносить в конструкцию, дизайн и комплектацию данного изделия незначительные изменения, не влекущие снижения его технических характеристик.

)

Page 11

Инструкция по эксплуатации

Максимально допустимый ток на выходах:

• подключения сирены ............................................................................ 2 А

• доп. канал №9 ................................................................................. 2 х 7,5 А

(заводская настройка - управление световыми сигналами)

• доп. каналы №7 и №8 .................................................................................. 2 х 10 А

(заводская настройка - управление центральным замком)

• доп. канал №10 (выход силового модуля) .................................................. 25 А

(заводская настройка - дублирование зажигания)

• доп. канал №11 (выход силового модуля) .................................................. 25 А

(заводская настройка - включенияе аксессуаров)

• доп. канал №12 (выход силового модуля) .................................................. 25 А

(заводская настройка - дублирование зажигания)

• включения стартера (силовой модуль) ...................................................... 25 А

• блокировки двигателя (черно-красный провод разъема Х1 ) ....... 200 мА

• блокировки двигателя (с использованием внешнего реле ) ............... 30 А

• остальные доп. каналы ............................................................................... 200 мА

• альтернативного управления CAN интерфейса ................................. 200 мА

Page 12

StarLine D95, B95, Е95, A95, B65, Е65, A65

Охранные и сервисные функции комплекса

Охраняемые зоны автомобиля и способы их контроля

• Двигатель — реле блокировки, цифровые радиореле StarLine R5 (опция)

• Двери, капот, багажник, стояночный тормоз, педаль тормоза

, кодовое реле StarLine R3 и R4 (опция)

— концевые выключатели.

• Зажигание — вход контроля цепи зажигания.

• Кузов — двухуровневый датчик удара, датчик наклона.

Защищенность комплекса

• Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

• Запатентованный многоканальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех.

• Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.

• Прерывание сигналов тревоги без выключения режима охраны.

• Ограничение количества циклов сигналов тревоги от датчиков.

• Автоматический контроль канала связи.

Защитные и противоугонные функции комплекса

• Режим охраны со звуковыми и световыми сигналами тревоги.

• Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем

(основной брелок).

• Бесшумное включение/выключение режима охраны.

• Режим бесшумной охраны.

• Режим охраны с работающим двигателем.

• Включение/выключение охраны без использования брелка.

• Управление комплексом и контроль его состояния по GSM каналу*

(встроенный GSM модуль - опция).

* В зависимости от модели и комплектации ко мплекса

Page 13

Инструкция по эксплуатации

• Автоматический возврат в режим охраны при случайном выключении.

• Автоматическое включение режима охраны.

• Режим антиограбления.

• Режим «Паника».

• Программируемый персональный код экстренного отключения.

• Блокировка двигателя и её сохранение при демонтаже

• Программируемое 2-шаговое выключение блокировок двигателя.

комплекса

Самодиагностика и индикация режимов работы

• Индикация неисправной зоны при включении режима охраны.

• Индикация причин срабатывания

• Индикация состояния

брелка.

• Индикация факта срабатывания

• Автоматический контроль охранных датчиков с отключением

неисправных и сообщением об их отключении.

• Светодиодная индикация исправности концевых выключателей

• Брелок с интуитивно понятным дисплеем.

• Комфортная подсветка дисплея.

• 3 различных звуковых режима и виброрежим работы брелка.

• Просмотр истории тревог.

комплекса

светодиодом и на дисплее

комплекса

по 11 зонам охраны.

звуковыми сигналами.

Сервисные функции комплекса

• Обход зоны дверей и задержка активации датчиков до выключения салонного света.

• Выбор громкости сигналов подтверждения включения/выключения охраны.

• Дистанционное отключение датчика удара/наклона и дополнительного датчика по уровням в режиме охраны.

• Дистанционное управление центральным замком.

• Управление центральным замком от замка зажигания.

Page 14

StarLine D95, B95, Е95, A95, B65, Е65, A65

• Двухшаговое отпирание замков дверей.

• Двухимпульсное запирание замков дверей.

• 12 каналов управления дополнительным оборудованием.

• Контроль напряжения аккумулятора автомобиля.

• Раздельная индикация температуры в салоне и под капотом

автомобиля.

• Возможность реализации функции «комфорт».

• Функция вызова из автомобиля.

• Световая сигнализация открытых дверей.

• Режим турботаймера.

• Дистанционное программирование функций и брелков.

• Сервисный режим.

• Управление освещением салона автомобиля.

• Режим вызова из автомобиля.

• Защита от случайного нажатия кнопок брелков.

• Программирование новых и удаление утерянных брелков из

памяти системы.

• Индикация текущего времени, будильник, таймер обратного отсчета.

• Индикация разряда элемента питания основного брелка.

Функции запуска двигателя

• Дистанционный запуск / продление работы / остановка двигателя.

• Автоматический запуск двигателя по температуре, будильнику,

напряжению и периодический запуск каждые 2, 4, 6, 8 ..... 24 часа.

• Управление автономным подогревателем перед автозапуском.

• Дистанционный запуск двигателя на автомобилях с кнопкой

«старт-стоп».

• Выбор типа двигателя: бензин / дизель.

• Выбор типа трансмиссии: автоматическая / ручная.

• Контроль работы двигателя по сигналам таходатчика, генератора

или напряжению бортовой сети.

• Защита от перекрутки стартера при запуске двигателя.

• Индикация оставшегося времени работы запущенного двигателя

на дисплее брелка.

Page 15

Инструкция по эксплуатации

Управление комплексом с помощью брелков

Брелки управления комплексом

4-х кнопочный основной брелок с обратной связью и жидкокристаллическим (ЖК) дисплеем:

А-серия: В-серия: D-серия: E-серия:

3-х кнопочный дополнительный брелок без дисплея (одинаковый для А, В, D, E серий)

Основной и дополнительный брелки равноценны по криптостойкости. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Информация о состоянии комплекса передается на основной брелок при:

– срабатывании датчиков и возникновении тревоги; – выполнении команд, переданных с других брелков; – изменении режимов работы и функций комплекса.

Page 16

StarLine D95, B95, Е95, A95, B65, Е65, A65

При этом на дисплее отображается текущее состояние комплекса, включаются звуковые и вибросигналы и подсветка дисплея.

Кроме этого на ЖК дисплей брелка выводится информация о текущем времени, включенном будильнике, таймере, напряжении АКБ, температуре двигателя и салона автомобиля.

Для того чтобы максимально использовать возможности, предоставляемые охранной системой, мы рекомендуем пользоваться основным брелком управления. Дополнительный брелок мы рекомендуем использовать только при отсутствии возможности работы с основным. Функции оповещения в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков:

• короткое нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды;

• длительное нажатие — нажатие и удерживание кнопки

(или двух кнопок) до появления мелодичного звукового сигнала;

• двойное нажатие — два нажатия одной кнопки в

течение 1 секунды;

• последовательное нажатие — два нажатия одной или разных

кнопок. Первое нажатие - длительное (до появления звукового сигнала), второе нажатие - кратковременное ( следует отпустить первую кнопку).

предварительн

Page 17

Инструкция по эксплуатации

Команды брелков управления

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Включить охрану (со звуковым подтверждением)

Выключить охрану (со звуковым подтверждением)

Включить охрану (без звукового подтверждения)

Выключить охрану (без звукового подтверждения)

Включить бесшумную охрану

Прервать сигналы тревоги

Отключение (включение) датчика удара по уровням

Основной

брелок

Дополнит.

брелок

Зажигание Иконки Охрана

Управление функциями охраны

коротко

1 + 1

последоват.1двойное

2 + 2

последоват.2двойное

1 + 2

последоват.

коротко

двойное

– выкл.

2 + 1

последоват.

выкл.

любые кроме

выкл.

вкл.

выкл.

вкл.

выкл.

вкл.

Page 18

StarLine D95, B95, Е95, A95, B65, Е65, A65

НАЖАТЬ КНОПКИ УСЛОВИ Я

КОМАНД А

Отключение/ включение датчика наклона

Включить режим “ПАНИК А”

Основной

брелок

двойное

1 + 3

длительно

до

Дополнит.

брелок

длительно

до

Управление двигателем

Зажигание Иконки Охрана

– выкл. не зависит в кл.

1 + 2

выкл.

любые кроме

не зависит

Запуск и ли продление работы двигателя на 5 мину т

Остановка двигателя

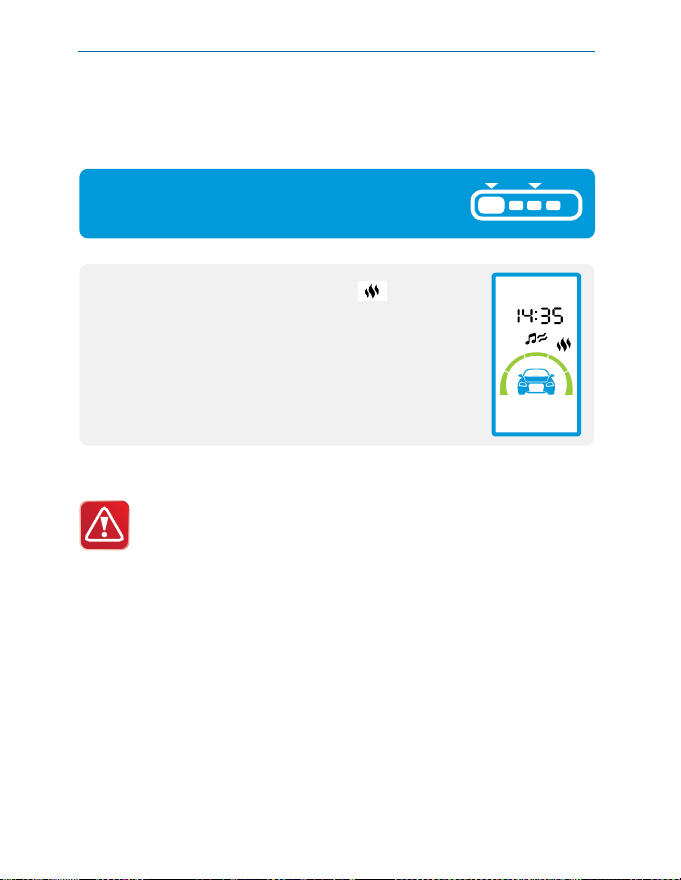

Запу ск автономного отопителя с последующим запу ском двигателя

длительно1 длительно

1 + 4

последоват.

1 + 2

последоват.

выкл.

Управление оборудованием

1 + 3

последоват.

1 + 3

последоват.

не зависит любые не зависит

любые кроме

не зависит

Page 19

КОМАНД А

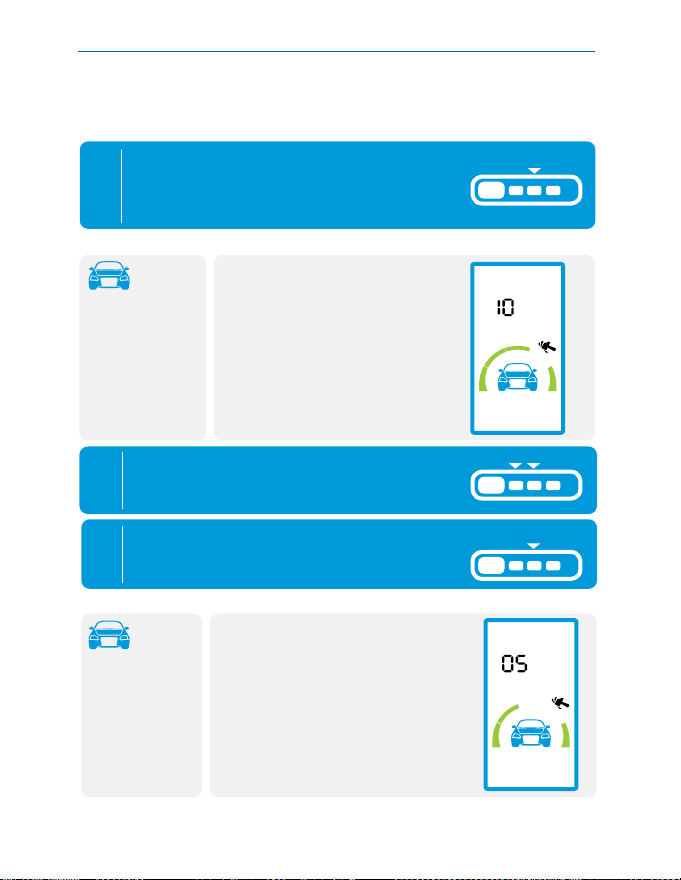

Регулировка чувствительности датчика удара

Регулировка чувствительности датчика наклона

Запрос состояния комп лекса, напряжения АКБ автомобиля, температуры двигате ля и в салоне автомобиля

Поиск автомобиля

Активация курсорного выбора функций

Вход в меню программирования функций брелка

Включение блокировки кнопок брелка

Выключение блокировки кнопок брелка

КОМАНД А КОМАНД А

Основной

брелок

Сервисные функции

3 + 3

последоват.

4 + 4

последоват.

коротко

двойное3коротко

3 длительно до второго

звукового

сигнала

4 длительно

до второго

звукового

сигнала

2 + 4

одновре -

менно

1 + 4

одновре -

менно

Инструкция по эксплуатации

Дополнит.

брелок

1 + 3

одновре -

менно

2 + 3

одновре -

менно

Зажигание Иконки Охрана

– не зависит любые выкл.

– не зависит любые не зависит

не зависит любые не зависит

– не зависит любые не зависит

не зависит любые не зависит

Page 20

StarLine D95, B95, Е95, A95, B65, Е65, A65

Жидкокристаллический дисплей брелка

Индикация активных режимов и функций

Режим турботаймера

Режим периодического зап

Режим автоматического запуска по будильнику

Режим автоматического запуска по температуре*

Режим сервисного обслуживания.

Бесшумный режим брелка.

Включена блокировка кнопок брелка.

уска*.

*Должно быть реализовано подключение цепей запуска двигателя (обратитесь к установщикам автосигнализаций).

Page 21

Инструкция по эксплуатации

Индикация состояния комплекса и автомобиля

Включен режим охраны со звуком.

Включен режим бесшумной охраны.

Зажигание включено.

Открыты двери

Не затянут стояночный тормоз (нажат ножной тормоз).

Двигатель работает.

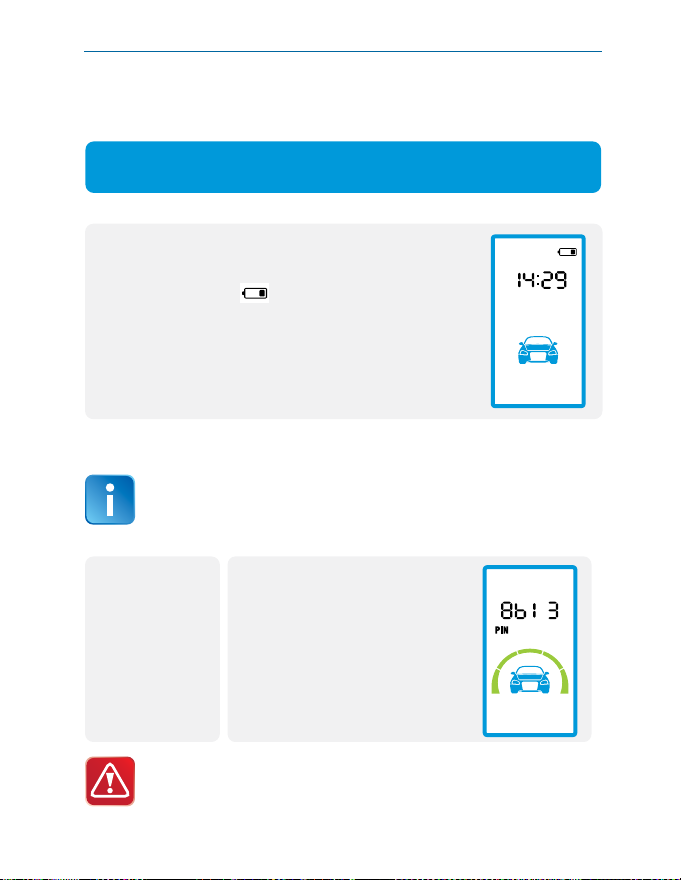

Требуется замена элемента питания брелка.

Температура салона автомобиля.

Температура двигателя.

Подключен модуль StarLine GSM.

Запрограммирован 4 - х значный персональный код.

Включен автономный отопитель.

Сработал датчик наклона.

, капот , багажник

Сработал предварительный уровень датчика удара.

Сработал основной уровень датчика удара.

Page 22

StarLine D95, B95, Е95, A95, B65, Е65, A65

Меню функций основного брелка

Меню функций основного брелка позволяет:

• установить текущую дату и время;

• установить время запуска двигателя по будильнику;

• выбрать громкость сигнала тревоги или бесшумный режим;

• выбрать тип звукового сигнала;

• управление подсветкой дисплея брелка.

Для входа в меню нажмите и удерживайте кнопку 4 до одного длительного, а затем двух коротких звуковых сигналов:

брелок

Коротким нажатием кнопок 1 или 4 выберите необходимую функцию:

– установка текущей даты и времени;

– установка времени запуска двигателя по будильнику;

– выбор громкости звуковых сигналов брелка и варианта мелодии;

– включение/выключение режима метки в брелке;

Выход из меню программирования функций брелка также может быть осуществлен длительным нажатием кнопки 1 (последует 2 коротких звуковых сигнала брелка).

Page 23

Для установки даты и времени выберите функцию F - 1 и нажмите кнопку 4

длительно, до двух коротких сигналов:

брелок

Инструкция по эксплуатации

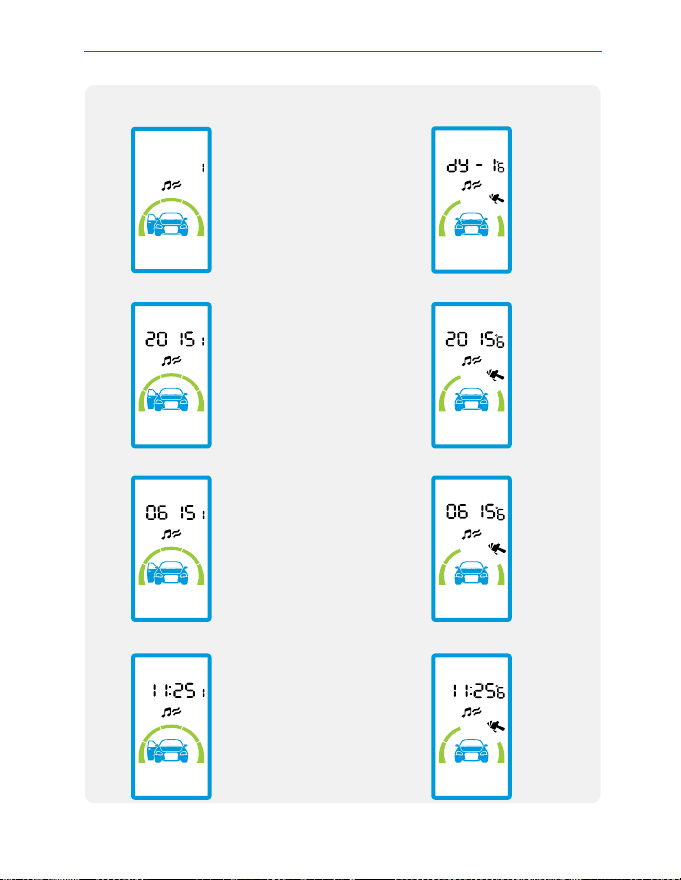

Выбор параметров (год, месяц, число, часы, минуты) осуществляется короткими нажатиями кнопок 4 (вперед) или 1 (назад).

Установка требуемого значения осуществляется нажатием кнопок: 2 (увеличение показаний) или 3 (уменьшение показаний)

год:

месяц:

число:

часы:

минуты:

Page 24

StarLine D95, B95, Е95, A95, B65, Е65, A65

Для установки времени запуска двигателя по будильнику выберите функцию F - 2

и нажмите кнопку 4 длительно, до двух коротких сигналов:

брелок

Внизу экрана будет мигать иконка

Включение/выключение запуска

Короткими нажатиями кнопок 2 или 3 включите запуск.

Установка требуемого значения осуществляется нажатием кнопок: 2 (увеличение показаний) или 3 (уменьшение показаний).

Перед использованием данной функции убедитесь, что дата и время в брелке установлены правильно (см. п. 1).

запуск вык лючен:

запуск включен

(однократный запуск):

часы:

минуты:

Page 25

Для установки звукового сигнала брелка выберите функцию F - 3 и нажмите кнопку

4 длительно, до двух коротких сигналов:

брелок

Инструкция по эксплуатации

Выбор параметров осуществляется короткими нажатиями кнопки 4 (вперед) или 1 (назад).

Установка

значения осуществляется нажатием кнопок: 2 или 3.

громкие сигналы:

тихие сигналы:

работает только

вибросигнал:

звуковой сигнал “СИРЕНА”:

звуковой сигнал “ТРЕЛЬ”:

регулировка яркости

сегментов дисплея:

0 – минимальная яркость,

10 – максимальная яркость:

(заводское значение - 10)

Время погасания

подсветки экрана,

от 5 до 30 сек.

(заводское значение – 5 сек.)

Page 26

StarLine D95, B95, Е95, A95, B65, Е65, A65

Для включения/выключения режима метки выберите функцию F - 4 и нажмите кнопку

4 длительно, до двух коротких сигналов:

брелок

Переключение режимов осуществляется нажатием кнопки 2:

Режим метки выключен:

Режим метки включен:

Перевод брелка в режим метки необходим, если в режиме SLAVE и включена авторизация владельца по метке. Подробнее см. стр. 101.

Для выхода из режима программирования и сохранения настроек нажмите кнопку 1

длительно (до звукового сигнала):

Для выхода из режима программирования функций брелка нажмите кнопку 1 длительно либо дождитесь автоматического выхода через 8 секунд (при отсутствии нажатий на кнопки).

комплекс

работает

Page 27

Инструкция по эксплуатации

Программирование режимов работы курсорным способом

Отдельные режимы работы комплекса, а также некоторые специальные функции программируются (включаются или выключаются) курсорным способом. Включенное состояние какого-либо из режимов подтверждается постоянной подсветкой соответствующей иконки в нижней части дисплея брелка. Программирование возможно как при включенном режиме охраны, так и при выключенном. Для программирования выполните следующие действия:

Нажмите и удерживайте кнопку 3 до момента, когда прозвучат два сигнала

(сначала мелодичный, затем короткий):

брелок

в нижней части экрана мигает первая слева иконка:

короткими нажатиями на кнопки 2 (влево) или 3, 4 (вправо) переместите

мигающий курсор на нужную иконку.

Page 28

StarLine D95, B95, Е95, A95, B65, Е65, A65

для включения выбранного режима

3а

нажмите на брелке кнопку 1:

брелокавтомобиль

• 1 световой сигнал.

3б

автомобиль

• 2 световых сигнала.

Если в течение 5 секунд не нажимать на кнопки, произойдет автоматический выход из режима программирования курсорным способом.

• прозвучит 1 мелодичный и 2 коротких сигнала;

• после выхода из режима программирования иконка выбранного режима будет отображаться на дисплее постоянно (режим включен).

для выключения выбранного режима нажмите на брелке кнопку 1:

брелок

• прозвучит 1 мелодичный

и 2 коротких сигнала;

• после выхода из режима

программирования постоянное отображение иконки прекратится (режим выключен).

Page 29

Перечень режимов, программируемых курсорным способом

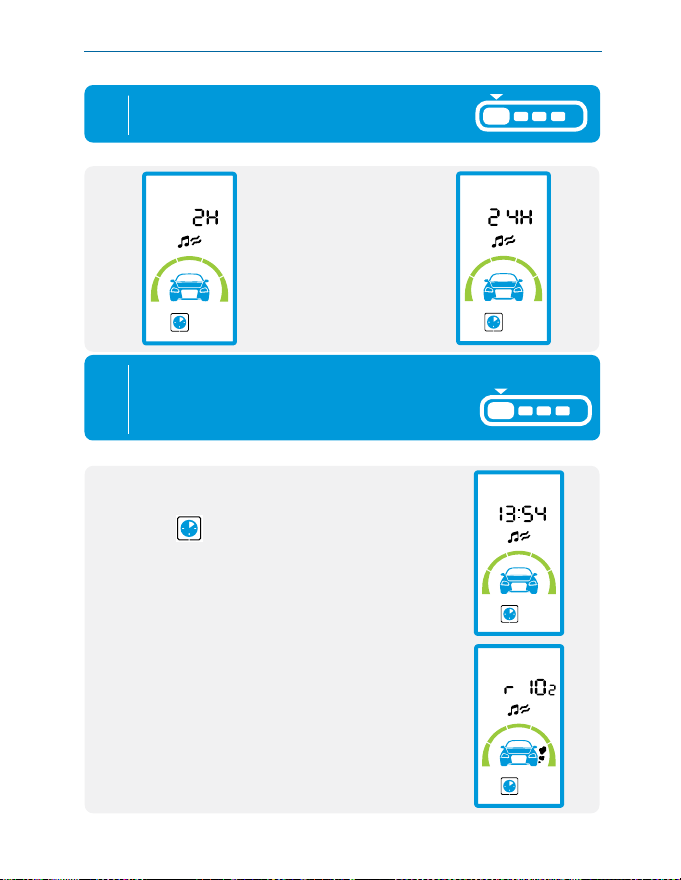

Режим автоматического запуска двигателя по будильнику. Позволяет произвести автоматический запуск двигателя в заданное время (стр. 91)*.

Режим автоматического периодического запуска. Позволяет с определенной периодичностью производить автоматические запуски двигателя. Период запуска программируется от 2 до 24 часов с шагом 2 часа (стр. 92)*.

Режим автоматического запуска по температуре. Если температура двигателя опустится ниже установленного порога, двигатель автоматически запустится для прогрева на заданное время (стр. 94)*.

Режим турботаймера. Предназначен для автомобилей с турбонаддувом и позволяет поддерживать работу двигателя после выключения зажигания в течение некоторого времени, необходимого для снижения скорости вращения турбины (ст р. 65)*.

Инструкция по эксплуатации

*Должно быть реализовано подключение цепей запуска двигателя (обратитесь к установщикам автосигнализаций).

Page 30

StarLine D95, B95, Е95, A95, B65, Е65, A65

Охранные и противоугонные функции комплекса

Включение охраны со звуковыми сигналами подтверждения

Перед включением режима охраны убедитесь, что

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

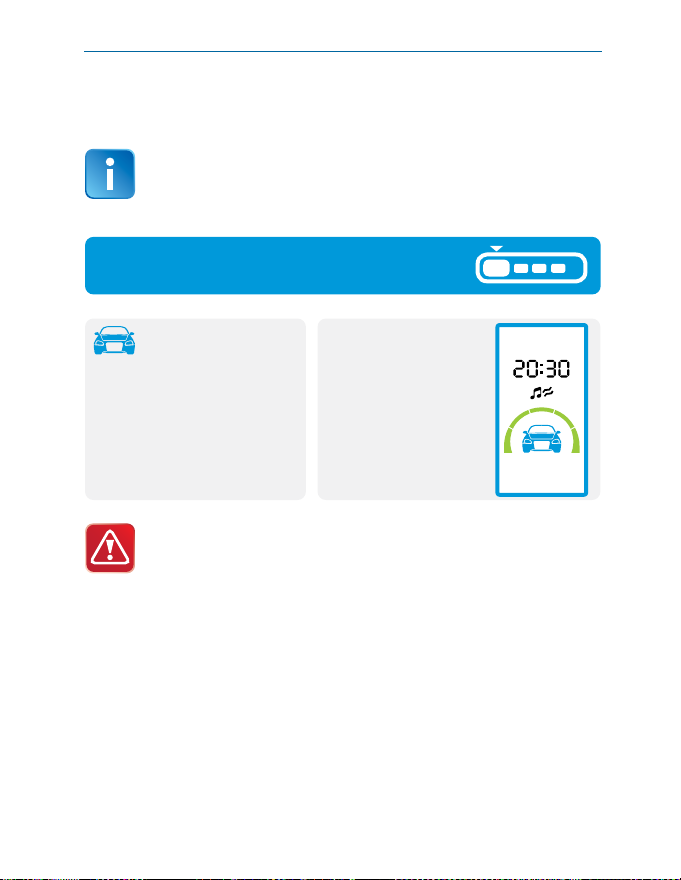

Нажмите на брелке кнопку 1:

брелокавтомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрыты или один из концевых выключателей дверей, капота, багажника неисправен (постоянно замкнут), то комплекс предупредит об этом 4 сигналами сирены и 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 38).

• прозвучит 1 сигнал;

• появится индикация включенного режима охраны.

Page 31

Инструкция по эксплуатации

Включение охраны без звуковых сигналов подтверждения

Перед включением охраны убедитесь, что

• зажигание выключено;

• стояночный тормоз включен;

• двери, капот и багажник закрыты.

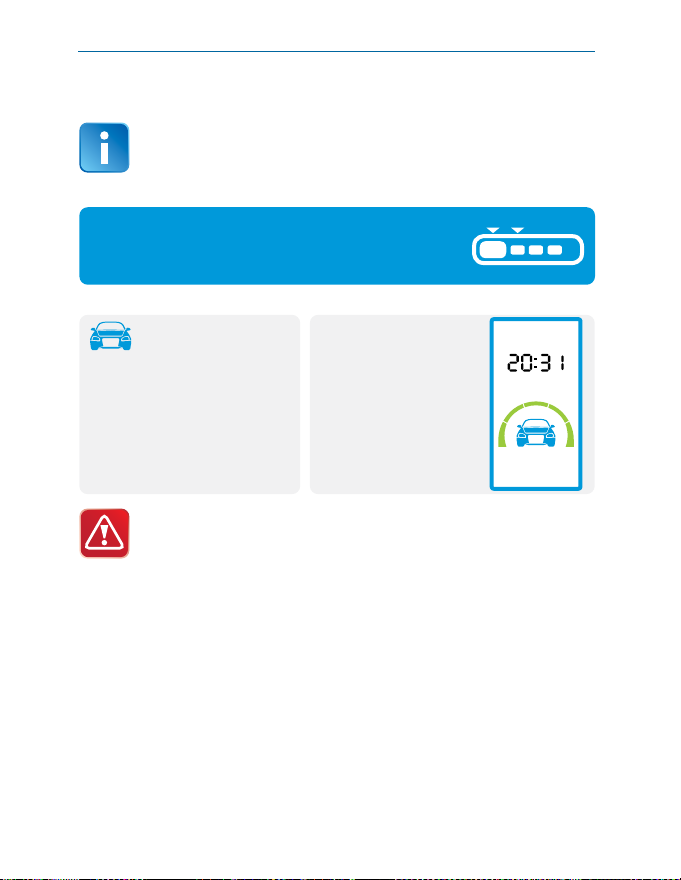

Нажмите кнопку 1 длительно (до появления звукового сигнала), затем коротко:

брелокавтомобиль

• прозвучит

• 1 световой сигнал;

• замки дверей закроются;

• светодиодный индикатор начнёт мигать.

Если двери, капот, багажник окажутся плохо закрыты или один из концевых выключателей дверей, капота, багажника неисправен (постоянно замкнут), то комплекс предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 38).

1 сигнал;

• появится индикация включенного режима охраны.

Page 32

StarLine D95, B95, Е95, A95, B65, Е65, A65

Включение бесшумной охраны

В режиме бесшумной охраны при срабатывании любого из охранных датчиков сигналы сирены автомобиля отсутствуют. Состояние «тревога» сопровождается только световыми сигналами.

Нажмите на брелке кнопку 1 сначала длительно (до появления звукового сигнала), затем кнопку 2 коротко:

брелокавтомобиль

• прозвучит 1 сигнал

• 1 световой сигнал

• замки дверей закроются

• светодиодный индикатор начнёт мигать

Если двери, капот, багажник окажутся плохо закрыты или один из концевых выключателей дверей, капота, багажника неисправен (постоянно замкнут), то комплекс предупредит об этом 4 световыми сигналами (см. «Самодиагностика при включении охраны», стр. 38).

• появится индикация включенного режима бесшумной охраны

Page 33

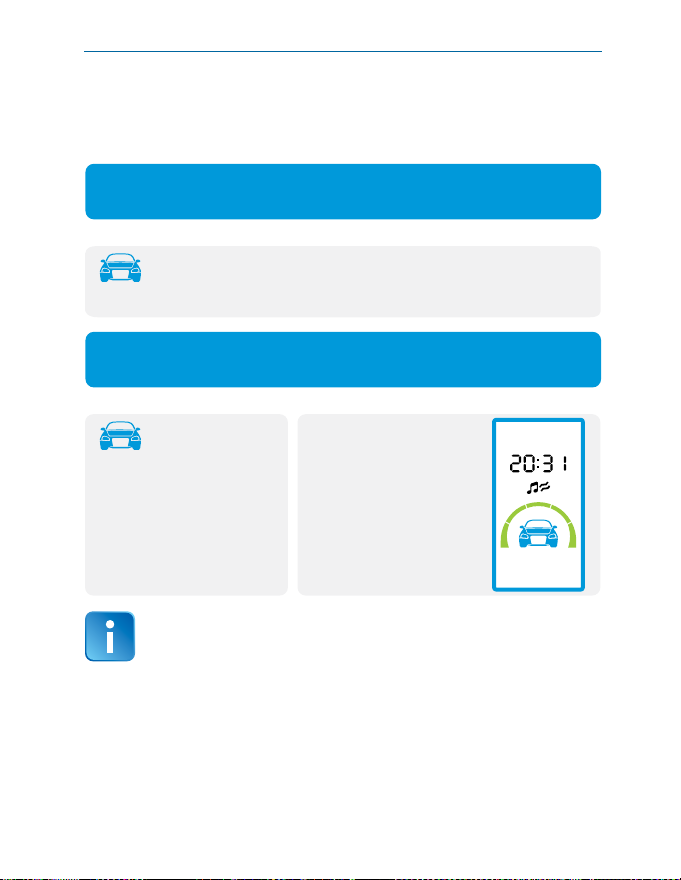

Инструкция по эксплуатации

Автоматическое включение охраны

Режим программируется. Рекомендуем обратиться к установщиками автосигнализаций. По умолчанию данный режим выключен.

При закрытых дверях выключите зажигание, выйдите из автомобиля и закройте все двери:

автомобиль

• 1 сигнал сирены, 1 световой сигнал.

Через 10 секунд после закрытия всех дверей автоматически включится режим охраны:

брелокавтомобиль

• 1 сигнал;

• 1 сигнал сирены;

• 1 световой сигнал;

• замки дверей закроются.

• появится индикация включенного режима охраны.

Если неисправен (постоянно замкнут) один из концевых выключателей дверей, то автоматического включения охраны не произойдет (см. “Контроль исправности концевых выключателей”, стр. 70). Если открыты капот или багажник, то после включения охраны последуют 4 сигнала сирены и 4

световых сигнала.

Page 34

StarLine D95, B95, Е95, A95, B65, Е65, A65

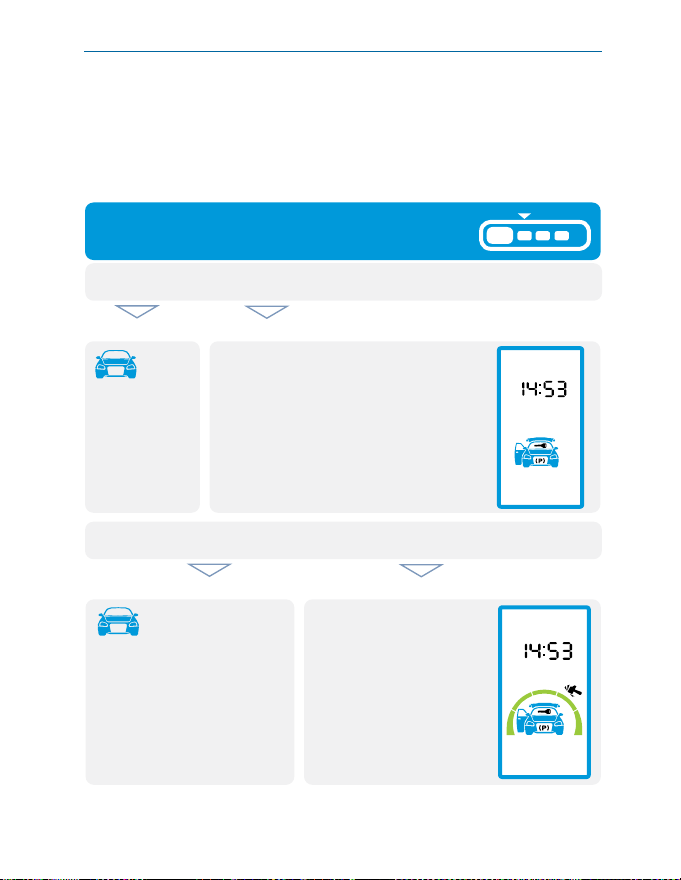

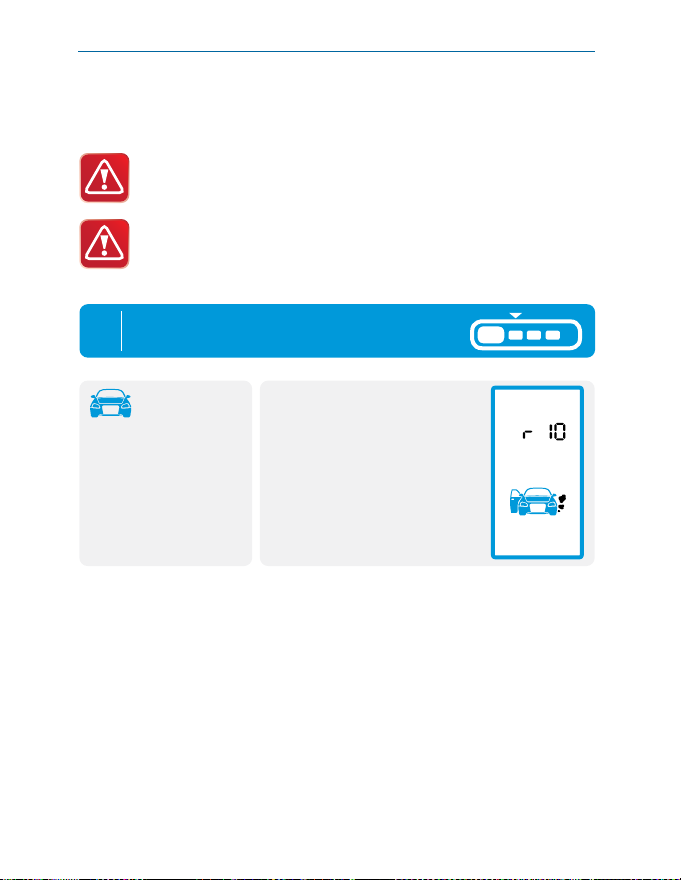

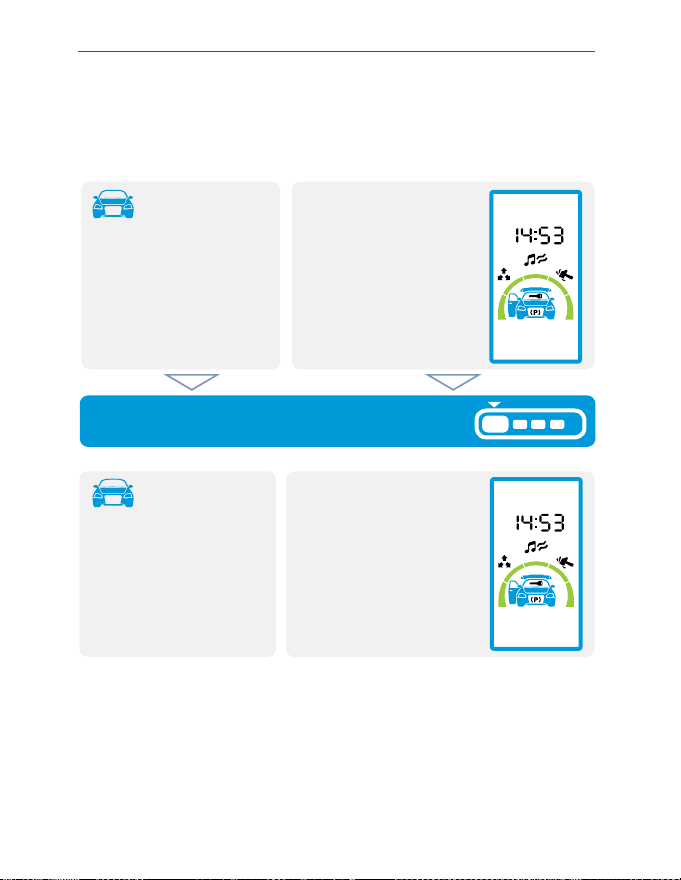

Включение охраны с работающим двигателем

Для использования данной функции должно быть реализовано подключение цепей запуска двигателя (обратитесь к установщикам автосигнализаций).

Перед включением охраны убедитесь, что

• автомобиль стоит на нейтральной передаче (либо в режиме PARK при автоматической трансмиссии);

• капот закрыт, двигатель работает.

Включите стояночный тормоз, откройте

дверь и нажмите на брелке кнопку 2:

брелокавтомобиль

• прозвучит мелодичный

• 1 световой сигнал;

• светодиодный индикатор начнёт гореть постоянно.

сигнал;

• появится индикация работающего двигателя, оставшегося времени работы двигателя и открытой двери.

Page 35

Инструкция по эксплуатации

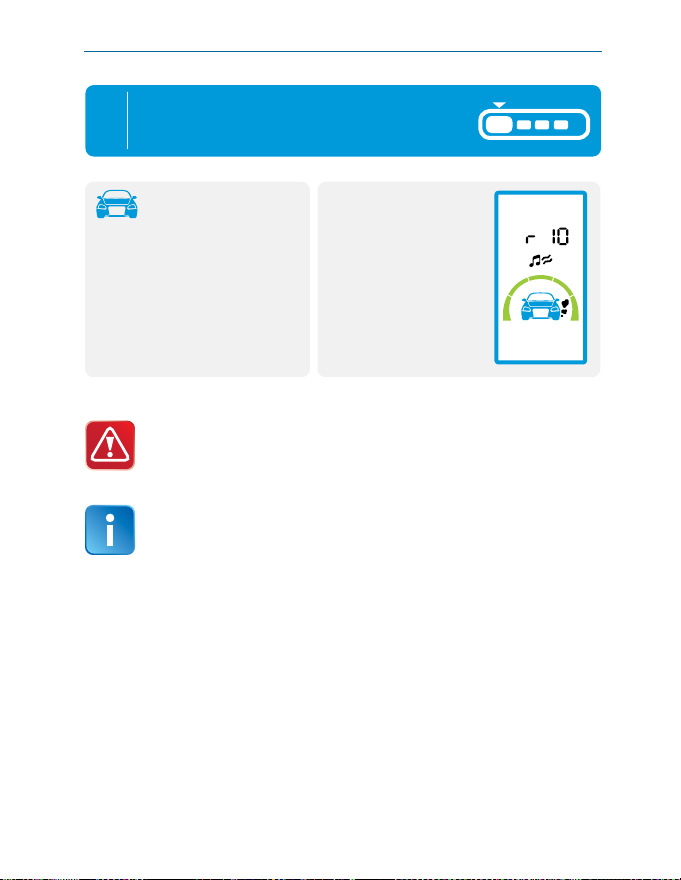

Извлеките ключ из замка зажигания, выйдите из машины, закройте все

двери и нажмите на брелке кнопку 1:

брелокавтомобиль

• прозвучит

• 1 сигнал сирены;

• 1 световой сигнал;

• будет отключен датчик удара и контроль зоны зажигания;

• замки дверей закроются;

• включится режим охраны.

Если не включен стояночный тормоз или открыт капот, то при выполнении пункта 1 индикация работающего двигателя и оставшегося времени работы двигателя (r10, или r20, r30, r99) на дисплее брелка не появится.

По истечении установленного времени работы двигателя, (программируется функцией 2 таб. №2, см. инструкцию по установке выключения режима охраны.

www.starline.ru

1 сигнал;

• индикация работающего двигателя и включенного режима охраны.

) двигатель будет остановлен без

Page 36

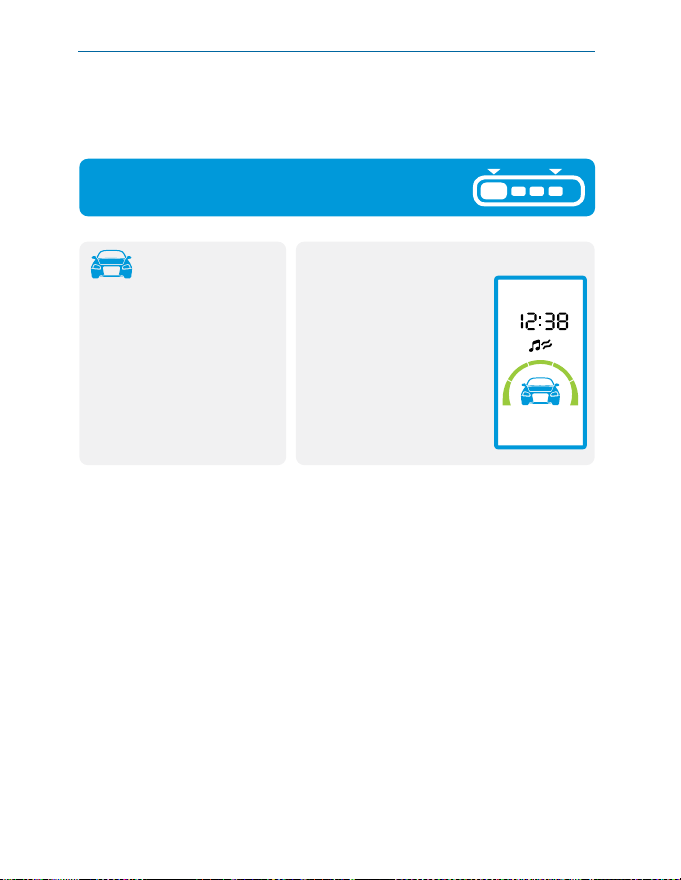

StarLine D95, B95, Е95, A95, B65, Е65, A65

Дистанционная остановка двигателя без выключения режима охраны

Нажмите кнопку 1 длительно (до появления звукового сигнала), затем кнопку 4 коротко:

брелокавтомобиль

• 3 световых сигнала;

• зоны зажигания и датчика удара будут взяты на охрану;

• светодиодный индикатор начнет мигать;

• двигатель будет остановлен.

• прозвучит мелодичный сигнал;

• исчезнет индикация работающего двигателя;

• останется индикация включенного режима охраны.

Page 37

Инструкция по эксплуатации

Включение охраны без брелка

Перед включением охраны убедитесь, что

• зажигание выключено,

• стояночный тормоз включен.

Откройте одну из дверей и включите зажигание. Нажмите сервисную кнопку 3 раза

и выключите зажигание:

автомобиль

• 1 сигнал сирены и 1 световой сигнал.

Выйдите из автомобиля и закройте все двери:

автомобиль

• через 20 секунд после выключения зажигания

автоматически включится режим охраны.

Если в момент включения охраны окажется, что двери, капот или багажник плохо закрыты, либо неисправен (постоянно замкнут)один из концевых выключателей дверей, капота, багажника, то при включении охраны комплекс отключит охрану этой зоны. Последуют 4 сигнала сирены и 4 световых сигнала.

Page 38

StarLine D95, B95, Е95, A95, B65, Е65, A65

Автоматический возврат в режим охраны

Если запрограммирован автоматический возврат в режим охраны (по умолчанию данный режим включен) и в течение 30 секунд после выключения охраны двери автомобиля не открывались, то комплекс автоматически включит режим охраны.

Внимание! Запирание замков дверей произойдет, если они подключены к комплексу и запрограммирован вариант автовозврата в режим охраны с запиранием замков дверей (функция 5, таб. №1, см. инструкцию по установке на Повторное включение режима охраны подтвердит 1 сигнал сирены и 1 световой сигнал. Прозвучит 1 сигнал брелка. Будет заблокирован двигатель. Начнет мигать светодиодный индикатор, показывая, что автомобиль охраняется. Если неисправен один из концевых выключателей капота или багажника, то после включения охраны последуют 4 сигнала сирены и 4 световых сигнала автомобиля. Прозвучит 1 сигнал брелка.

www.starline.ru

Обход салонного света и задержка активации датчиков

Обход салонного света и задержка активации датчиков могут потребоваться для исключения ложных срабатываний комплекса, например, при плавном выключении салонного света автомобиля или при работе функции «комфорт» (при поднятии стекол). Может быть установлена 5- , 30- или 60-секундная задержка (см. функцию 3, таб. №1 в инструкции по установке на

www.starline.ru

Самодиагностика при включении режима охраны

При включении режима охраны комплекс автоматически проверяет все зоны, которые должны быть взяты на охрану.

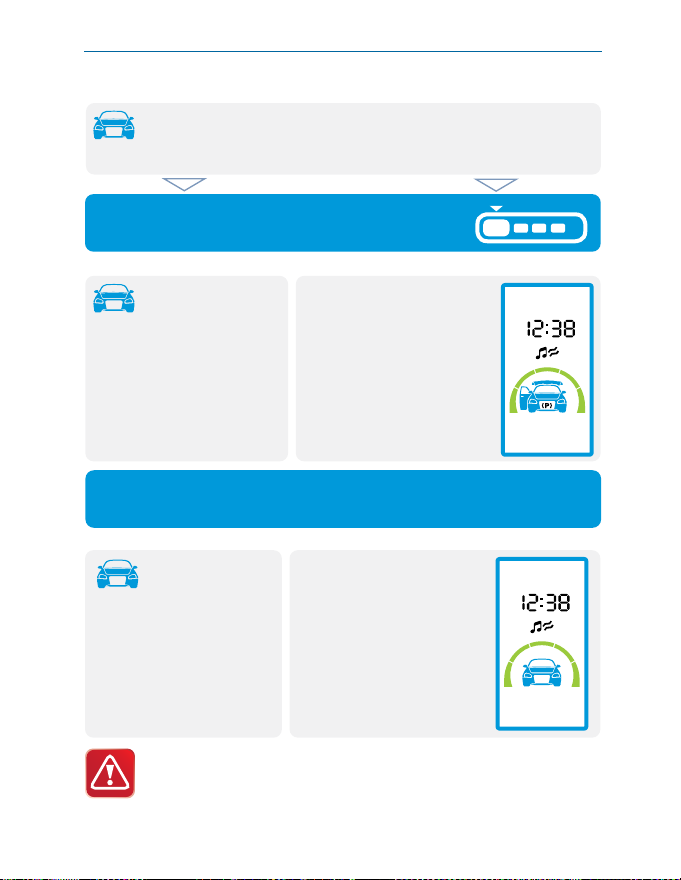

Page 39

автомобиль

• двери, капот или багажник плохо закрыты;

• неисправен (постоянно замкнут) один из концевых выключателей дверей, капота, багажника.

Включите режим охраны нажатием кнопки 1 брелка:

Инструкция по эксплуатации

брелокавтомобиль

• 4 сигнала сирены,

• 4 световых сигнала,

• соответствующая зона временно будет исключена из контура охраны.

• прозвучит 1 сигнал;

• появится индикация не взятой на охрану зоны.

Закройте двери, капот, багажник, включите стояночный тормоз:

брелокавтомобиль

• прозвучит 1 сигнал;

• соответствующая зона будет взята на охрану;

• при закрывании, дверей будут повторно закрыты замки.

В случае самопроизвольного устранения неисправности при включенном режиме охраны комплекс автоматически возьмет эту зону на охрану.

• исчезнет индикация не взятой на охрану зоны.

Page 40

StarLine D95, B95, Е95, A95, B65, Е65, A65

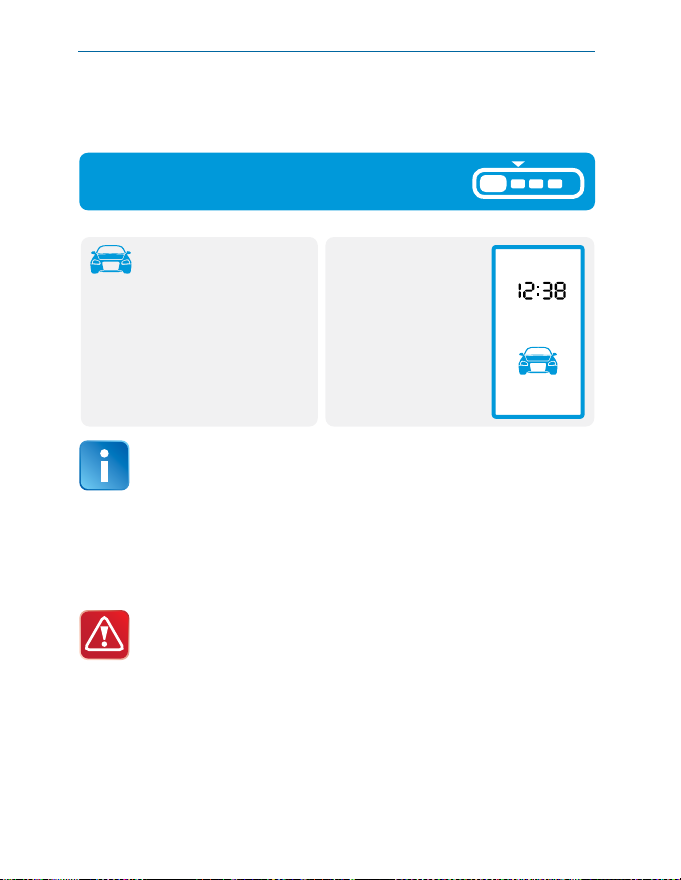

Выключение охраны со звуковыми сигналами подтверждения

Нажмите на брелке кнопку 2:

брелокавтомобиль

• прозвучит 2 сигнала сирены;

• последует 2 световых сигнала;

• погаснет светодиодный индикатор;

• откроются замки дверей.

Если режим двухшагового выключения блокировок двигателя выключен (функция 10, таб. №1), то двигатель будет разблокирован одновременно с выключением охраны. Если данный режим включен, то для разблокировки двигателя

откройте дверь и введите код экстренного выключения охраны (см. стр. 79). Если код введен верно, последует 2 сигнала сирены и 2 световых сигнала. Блокировка двигателя будет выключена.

Если при выключении охраны последуют 3 сигнала сирены и 3 световых сигнала, это означает, что в режиме охраны происходило срабатывание датчиков (см. «Самодиагностика при выключении охраны», стр. 45).

• прозвучит 2 сигнала;

• появится индикация выключенного режима охраны.

Page 41

Инструкция по эксплуатации

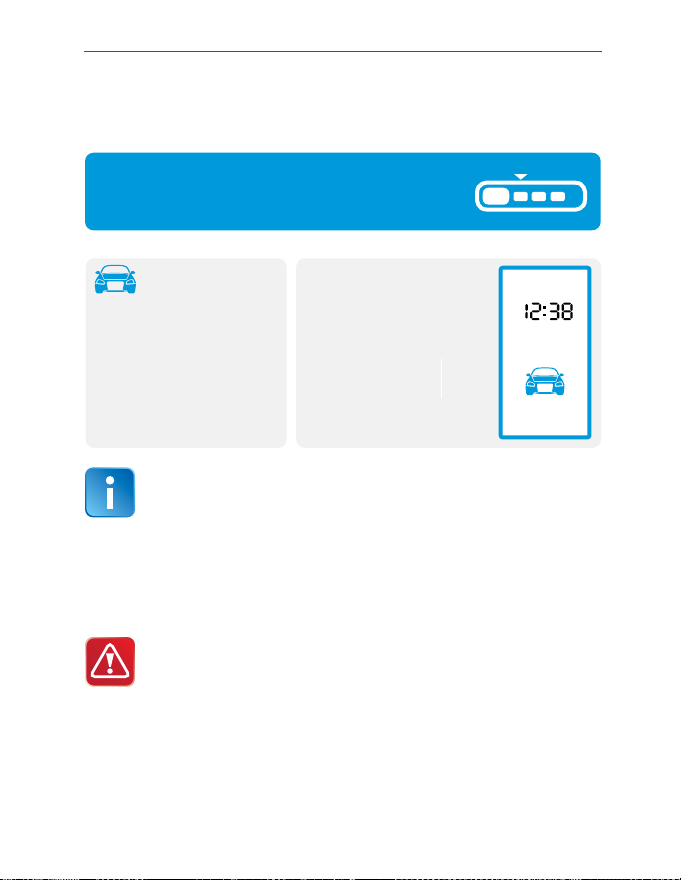

Выключение охраны без звуковых сигналов подтверждения

Нажмите на брелке кнопку 2 сначала длительно (до появления звукового сигнала), а затем коротко:

брелокавтомобиль

• последует 2 световых сигнала;

• погаснет светодиодный индикатор;

• откроются замки дверей.

• прозвучит 2 сигнала;

• появится индикация выключенного режима охраны.

Page 42

StarLine D95, B95, Е95, A95, B65, Е65, A65

Двухшаговое выключение блокировки двигателя

Функция программируется (по умолчанию функция выключена). данная функция включена, то после каждого выключения охраны двигатель будет оставаться заблокированным.

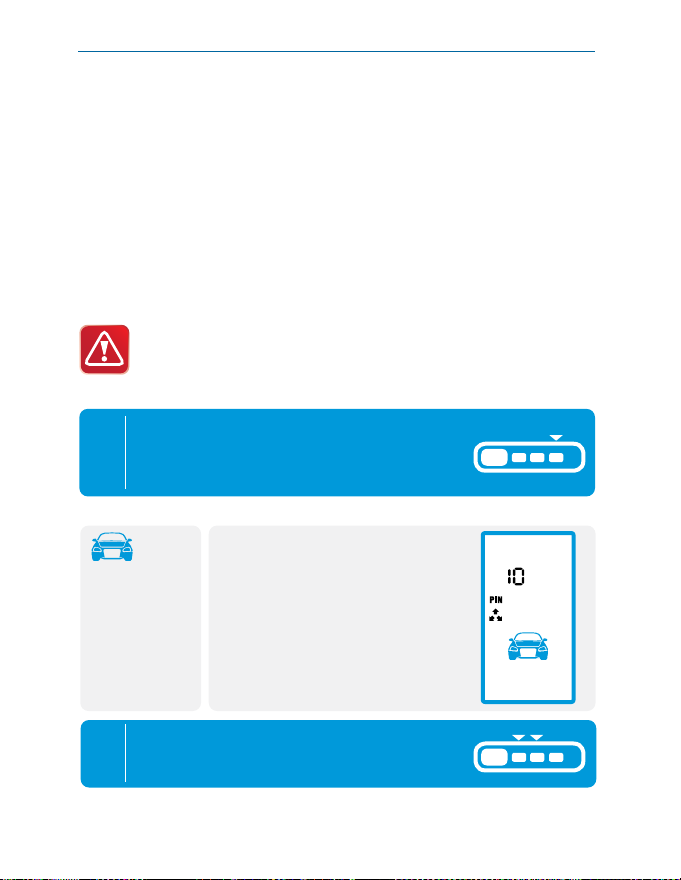

Для разблокировки двигателя введите код экстренного выключения охраны (см. стр. 79):

автомобиль

• После ввода последней цифры кода и выключения зажигания

блокировка двигателя выключится,

• выключение блокировки подтвердят 2 сигнала сирены и 2 световых сигнала.

Для включения функции двухшагового выключения блокировки двигателя должна быть запрограммирована функция 10 табл. №1 на вариант 2, 3 или 4 (см. инструкцию по установке на установщикам автосигнализаций.

www.starline.ru

). Рекомендуем обратиться к

Если

Page 43

Выключение охраны без использования брелка

Откройте дверь автомобиля ключом:

автомобиль

• начнутся сигналы тревоги

В течение 20 секунд введите код экстренного

выключения охраны (см. стр. 79):

автомобиль

• После ввода последней цифры персонального кода

охрана выключится.

или

последует 4 световых сигнала.

Инструкция по эксплуатации

Page 44

StarLine D95, B95, Е95, A95, B65, Е65, A65

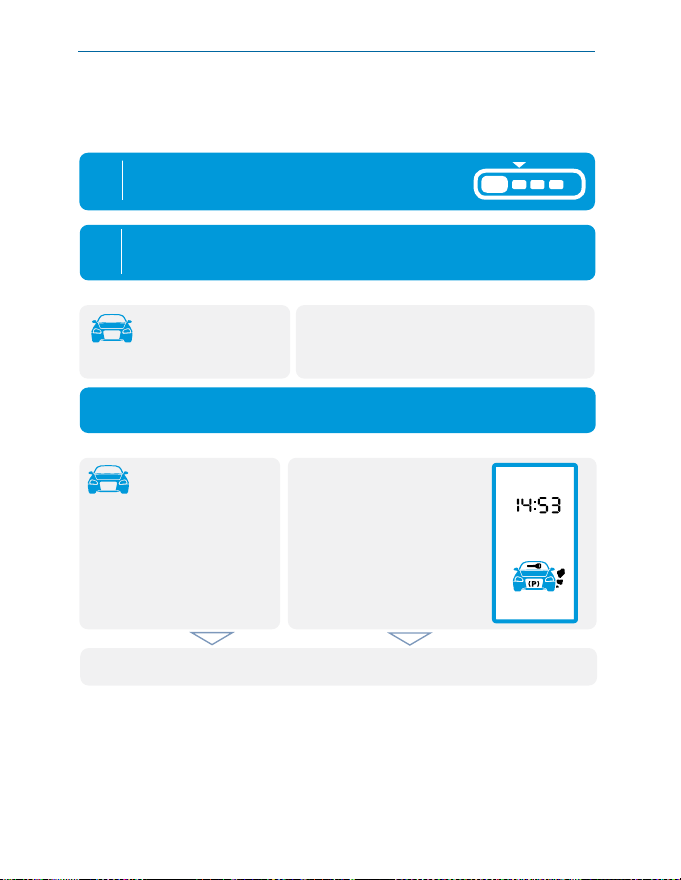

Выключение охраны с работающим двигателем

Выключите режим охраны

нажатием кнопки 2 брелка.

Войдите в автомобиль и включите зажигание ключом:

брелокавтомобиль

• двигатель продолжает работать.

Отключите стояночный тормоз:

• 4 световых сигнала;

• двигатель продолжит работать.

• индикация работающего двигателя.

брелокавтомобиль

• прозвучит 4 сигнала;

• появится индикация отключенного стояночного тормоза и включенного зажигания.

Автомобиль готов к движению

Page 45

Инструкция по эксплуатации

Самодиагностика при выключении охраны

При выключении режима охраны комплекс информирует о происходивших во время охраны срабатываниях датчиков.

Выключите режим охраны нажатием кнопки 2 брелка:

• Если сигналы тревоги прерывались с брелка:

брелокавтомобиль

• 2 сигнала;

• 2 сигнала сирены;

• 2 световых сигнала.

• Если сигналы тревоги НЕ прерывались с брелка:

• если причина срабатывания датчика не устранена, то отобразится зона сработавшего датчика.

брелокавтомобиль

• 3 сигнала сирены;

• 3 световых сигнала.

• отобразятся зоны сработавших датчиков.

Page 46

StarLine D95, B95, Е95, A95, B65, Е65, A65

Прерывание сигналов тревоги без выключения режима охраны

брелокавтомобиль

• Включены сигналы

• включены сигналы тревоги.

Нажмите на брелке кнопку 1:

• прекратятся сигналы тревоги;

• зона сработавшего датчика будет временно исключена из контура охраны.

тревоги;

• отображаются зоны сработавших датчиков.

брелокавтомобиль

• прекратятся сигналы тревоги;

• отобразится зона сработавшего датчика;

• останется включенным режим охраны.

Page 47

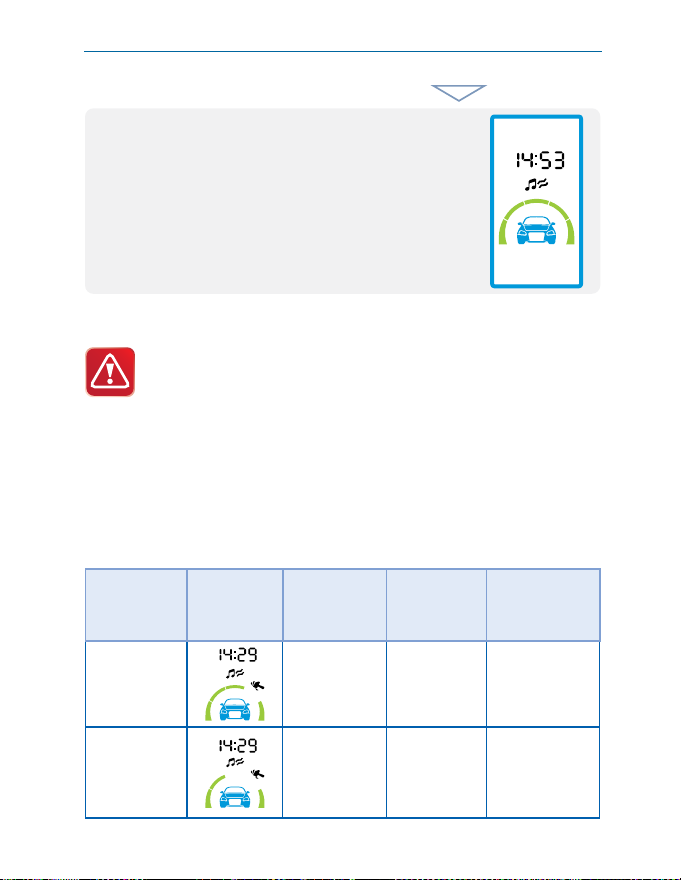

брелок

после устранения причины тревоги:

• зона сработавшего датчика перестанет отображаться;

• прозвучит 1 сигнал.

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных датчиков, то это вызовет автоматическое включение сигналов тревоги: сигналов сирены и световых сигналов. Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится причина срабатывания тревоги. Во время звучания сирены на дисплее брелка будет мигать иконка, соответствующая причине срабатывания. Сигналы тревоги подаются циклами. Длительность одного цикла тревоги и максимально возможное количество циклов для различных причин срабатывания комплекса указаны в таблице ниже.

Инструкция по эксплуатации

Причина тревоги

1-й уровень датчика удара (предупредительный)

2-й уровень датчика удара (тревожный)

Индикация на дисплее

Длительность 1 цикла тревоги

3 звуков. си гнала 6 свет. сигна лов

30 сек. зву ковых и световых сигналов

Кол-во циклов при постоянном сигнале от датчика

1 8

Кол-во циклов при многократных срабатываниях датчика

Page 48

StarLine D95, B95, Е95, A95, B65, Е65, A65

Датч ик наклона

Двери

Капот

Багажник

Зажигание

Тормоз

30 сек. зву ковых и световых сигналов

1 8

1 не ограничено

не ограничено не ограничено

1 не ограничено

1) Пока мигают световые сигналы автомобиля, на дисплее брелка будут мигать фары автомобиля.

2) Если после окончания цикла тревоги причина срабатывания комплекса не будет устранена (например, двери остались открытыми), то охрана соответствующей зоны отключается до момента устранения причины срабатывания (например, до закрытия дверей). При этом на дисплее брелка индикация причины срабатывания сохраняется.

3) Если сигналы тревоги прерывались с брелка, то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново.

Page 49

Инструкция по эксплуатации

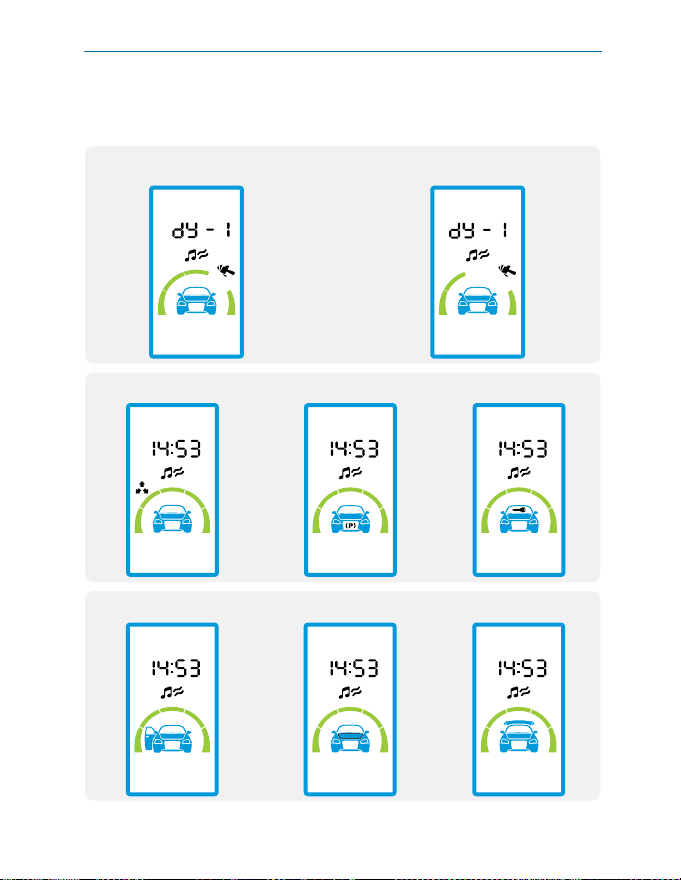

Отображение сигналов тревоги на дисплее брелка

• сработал 1-й уровень датчика удара

• срабо тал датчик наклона

• открыва лись двери • открыва лся багажник

• выключа лся стоян. тормоз • вк лючалось зажигание

• открыва лся капот

• сработал 2-й уровень датчика удара

Page 50

StarLine D95, B95, Е95, A95, B65, Е65, A65

Защищенность комплекса от отключения питания

Кратковременное отключение питания комплекса (например, отключение клеммы аккумулятора) не приводит к снятию с охраны. Комплекс запоминает свое состояние и при восстановлении питания снова оказывается в том же режиме, при котором произошло отключение (см. таб. состояний ниже), последует мелодичный сигнал брелка. Если к системе подключена сирена с автономным питанием, то при отключении клеммы аккумулятора сирена включит звуковые сигналы тревоги.

Состояние комплекса до отключения питания

Режим охраны выключен Режим охраны выключен

Режим охр аны включен Режим охр аны включен

Режим тр евоги, причина с рабатыван ия устранена Режим тревоги включен

Режим тр евоги, причина с рабатыван ия не устране на Режим тревоги включен

Сервисный режим включен Сервисный режим включен

Состояние комплекса при восстановлении питания

Дополнительные беспроводные радиореле блокировки

Использование цифровых радиореле блокировки двигателя StarLine R5 позволяет существенно повысить противоугонные функции комплекса за счет скрытой установки радиореле в штатную проводку автомобиля и отсутствия какого-либо проводного соединения между центральным блоком комплекса и радиореле блокировки.

Page 51

Инструкция по эксплуатации

Дополнительные кодовые реле StarLine R3 и StarLine R4

Кодовые реле StarLine R3 и StarLine R4 предназначены для интеллектуального управления замком капота и блокировкой двигателя.

Реле подключаются к комплексу и управляются кодированным сигналом по однопроводной линии. Это исключает несанкционированный доступ к замку капота и блокировке двигателя.

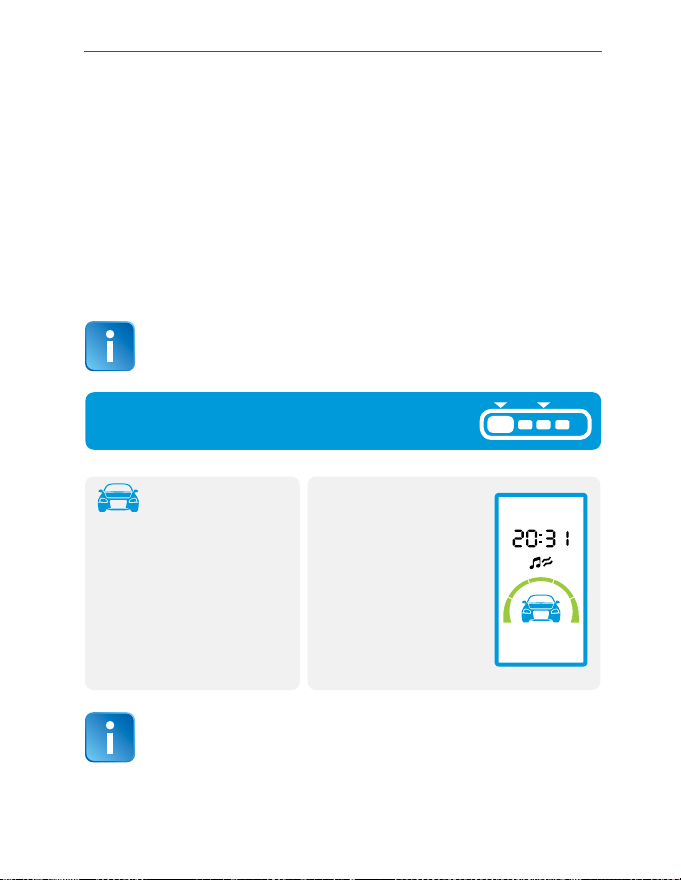

Режим «Паника»

При активации режима «Паника» на 15 секунд включаются световые и звуковые сигналы тревоги. Если охрана была выключена, включается режим охраны.

При выключенном зажигании одновременно длительно нажмите кнопки 1 и 3 брелка:

брелокавтомобиль

• на 15 секунд включатся звуковые и световые сигналы тревоги;

• закроются замки дверей (если они были открыты);

• включится режим охраны (если охрана была выключена).

По истечении 15 секунд световые и звуковые сигналы тревоги прекратятся, режим охраны останется включенным. Для прерывания сигналов тревоги в режиме «Паника» нажмите кнопку 2 брелка. Сигналы тревоги прекратятся. Режим охраны останется включенным.

• прозвучит 1 короткий сигнал;

• появится индикация включенного режима охраны.

Page 52

StarLine D95, B95, Е95, A95, B65, Е65, A65

Режим антиограбления

Режим программируется. Для использования режима антиограбления рекомендуем обратиться к установщиками автосигнализаций.

Скрытое включение режима антиограбления

Скрытое включение режима антиограбления может быть применено в ситуации, когда противодействовать угону другими способами затруднительно или невозможно. Включение происходит при открытии дверей (например, если владелец вынужден покинуть автомобиль), после чего комплекс действует автоматически по определенному алгоритму, состоящему из нескольких этапов.

закройте двери автомобиля. При работающем

1 этап:

двигателе или при включенном зажигании нажмите сервисную кнопку на 2 секунды.

После нажатия сервисной кнопки активируется режим ожидания, в котором комплекс ожидает открытия дверей. Какая-либо индикация включения режима ожидания отсутствует. Режим ожидания может продолжаться неограниченное время. Пока все двери продолжают оставаться закрытыми, комплекс не оказывает никакого влияния на функции автомобиля. Когда одна из дверей открывается, автоматически активизируется второй этап алгоритма антиограбления.

2 этап:

откройте одну из дверей.

Какие-либо сигналы тревоги на этом этапе отсутствуют, блокировки выключены. С момента открытия двери начался отсчет 60-секундного интервала времени, по истечении которого будут включены сигналы тревоги.

Page 53

Инструкция по эксплуатации

3 этап:

автомобиль

4 этап:

автомобиль

• включатся постоянные сигналы сирены;

• прерывистая блокировка двигателя будет включена сразу или после выключения ручного тормоза/нажатия на педаль тормоза (в зависимости от состояния функции 8, таб. №1);

• продолжатся световые сигналы тревоги.

5 этап:

автомобиль

• продолжатся постоянные звуковые и световые сигналы тревоги;

• включится постоянная блокировка двигателя.

истекло 60 секунд после открытия дверей:

• начнутся прерывистые сигналы сирены и световые сигналы тревоги, которые будут продолжаться 30 секунд.

истекло 30 секунд после начала прерывистых звуковых сигналов:

истекло 45 секунд после начала прерывистой блокировки двигателя:

Внимание!!! Если Вам необходимо высадить пассажиров,

а режим антиограбления включен, прежде чем открывать двери, выключите режим антиограбления (нажмите кнопку 2 брелка). В противном случае через 1 минуту после открывания любой двери начнутся сигналы тревоги. Даже если Вы забыли это сделать, выключить режим антиограбления с помощью брелка можно и на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя).

Page 54

StarLine D95, B95, Е95, A95, B65, Е65, A65

Выключение режима антиограбления

Введите персональный код (см. стр. 79).

После ввода последней цифры кода и выключения зажигания

автомобиль

• последуют 2 сигнала сирены;

• последуют 2 световых сигнала;

• откроются замки дверей;

• выключится охрана.

Внимание !!! Если режим антиограбления был включен

сервисной кнопкой, то на 1, 2 и 3 этапах (пока не включена прерывистая блокировка двигателя) его можно отключить брелком:

Нажмите кнопку 2 брелка при включенном зажигании.

После включения прерывистой блокировки двигателя выключить режим антиограбления можно только вводом персонального кода (см. стр. 79).

брелок

• последуют 2 звуковых

сигнала.

Page 55

Инструкция по эксплуатации

Сервисные функции комплекса

Контроль состояния автомобиля, напряжения АКБ, температуры салона и температуры двигателя*

Эту команду Вы можете использовать в любом режиме для проверки текущего состояния комплекса, проверки напряжения АКБ, температуры в салоне автомобиля и температуры двигателя.

Нажмите коротко кнопку 3 брелка:

брелок

• прозвучит мелодичный сигнал;

• на короткое время отобразится значение напряжения АКБ автомобиля, потом температура салона автомобиля , а затем температура двигателя .

* Датчик температуры двигателя входит в комплект только StarLine A95, B95, D95, Е95 (смотрите лист комп лектации в упаковочной коробке)

Page 56

StarLine D95, B95, Е95, A95, B65, Е65, A65

Датчик температуры салона расположен в блоке комплекса. Поэтому температура, отображенная на дисплее брелка, может отличаться от реальной температуры в салоне, так как это зависит от места установки блока. Отображаемая температура двигателя на дисплее брелка, может отличаться от реальной температуры двигателя, так как она зависит от места установки датчика температуры двигателя. Диапазон измерения температуры: от - 400C до + 990C. Если температура выходит за рамки этого диапазона, то индикация на дисплее брелка будет выглядеть так:

Варианты отображения информации на дисплее брелка:

Температура ниже - 400 C

Датчик

температуры

замкнут

Автоматическое управление замками дверей

В качестве дополнительных функций комфорта и безопасности возможен выбор четырех вариантов автоматического управления замками дверей при включении/выключении зажигания. Варианты управления определяются программируемой функцией 2 таб. №1 (см. инструкцию по установке на

www.starline.ru

Температура выше + 990 C

Page 57

Инструкция по эксплуатации

Вариант 1:

Вариант 2:

Вариант 3:

Вариант 4:

– автоматическое управление замками выключено.

замки – запираются через 10 секунд после включения зажигания; – отпираются при выключении зажигания.

замки – запираются через 10 секунд после включения зажигания.

замки – запираются при выключении стояночного тормоза (при включенном зажигании); – отпираются при выключении зажигания.

Поиск автомобиля на стоянке

Эту команду Вы можете использовать в любом режиме для поиска автомобиля на стоянке.

Нажмите два раза коротко кнопку 4 брелка:

автомобиль

• комплекс укажет местоположение автомобиля шестью световыми сигналами;

• прозвучит 6 сигналов сирены.

Page 58

StarLine D95, B95, Е95, A95, B65, Е65, A65

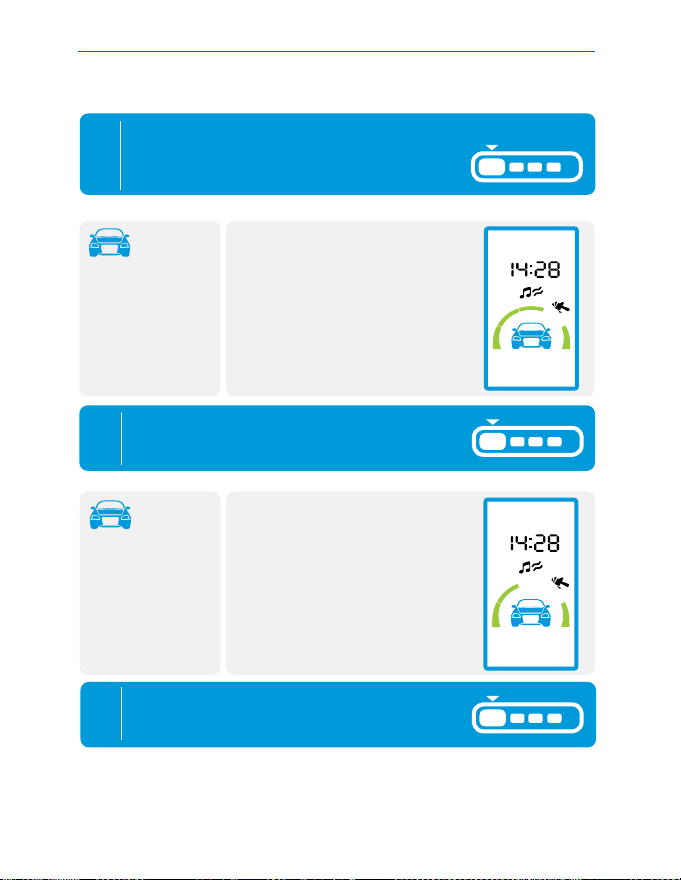

Временное отключение датчика удара

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будет отключен

первый уровень датчика удара, дающий предупреждающие сигналы:

брелокавтомобиль

• прозвучит

• 2 световых сигнала;

• отключится предупредит. уровень датчика удара.

В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будут

отключены оба уровня датчика удара:

мелодичный сигнал;

• появится индикация временного отключения предупредительного уровня датчика удара.

брелокавтомобиль

• 3 световых сигнала;

• отключатся оба уровня датчика удара.

• прозвучит 3 коротких сигнала;

• появится индикация временного отключения обоих уровней датчика удара.

В режиме охраны нажмите два раза коротко кнопку 1 брелка.

Датчик удара будет включен снова.

В течение одного цикла охраны можно производить отключение датчика удара по уровням и его обратное включение неограниченное число раз.

Page 59

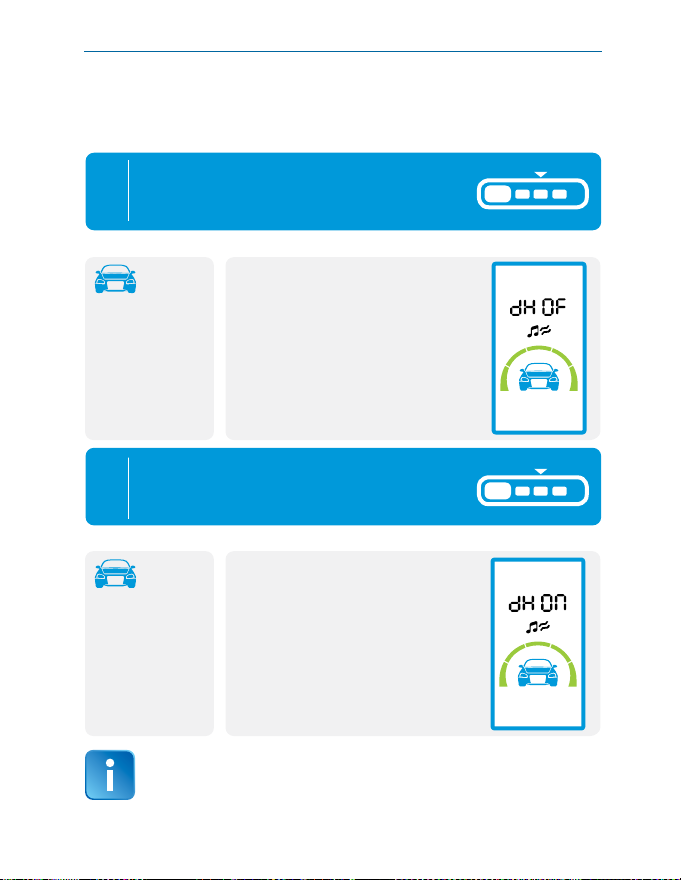

Временное отключение датчика наклона

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет выключен:

брелокавтомобиль

Инструкция по эксплуатации

• последует 3 световых сигнала.

• прозвучит 3 сигнала;

• появится индикация временного отключения датчика наклона.

В режиме охраны нажмите два раза коротко кнопку 3 брелка.

Датчик наклона будет включен:

брелокавтомобиль

• последует 1 световой сигнал.

В течение одного цикла охраны можно производить отключение и включение датчика наклона неограниченное число раз.

• прозвучит 1 сигнал;

• появится индикация включения датчика наклона.

Page 60

StarLine D95, B95, Е95, A95, B65, Е65, A65

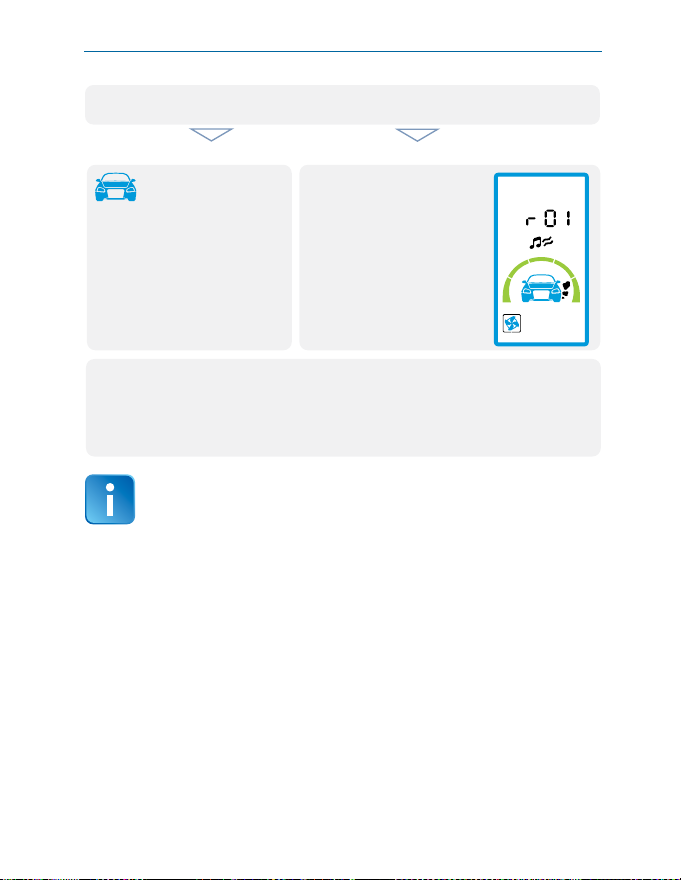

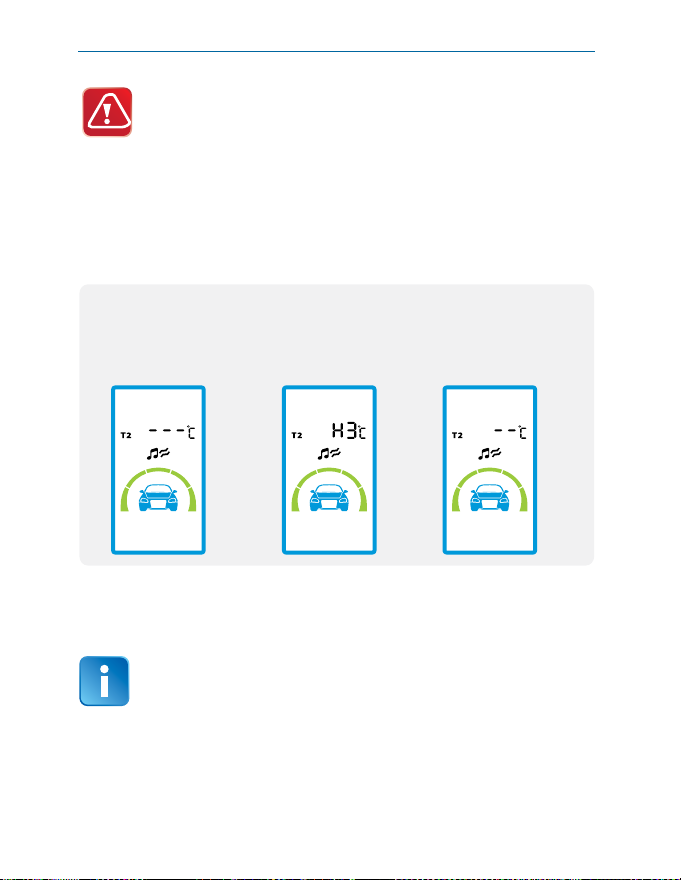

Настройка чувствительности датчика наклона, дальности обнаружения телефона в режиме «свободные руки», настройка управления охраной с помощью емкостного сенсора StarLine ЕС-1 и включение/выключение использования телефона в качестве метки для авторизации в режиме SLAVE

Максимальной чувствительности датчика наклона соответствует значение - 14, минимальной - 01 (заводская настройка - 10). При выборе значения 0 датчик наклона отключается.

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 4 сначала длительно (до звукового сигнала), а затем коротко:

брелокавтомобиль

• мелодичный сигнал;

• 3 световых сигнала;

• 2 звуковых сигнала.

• появится индикация режима регулировки чувствительности датчика наклона.

Короткими нажатиями кнопок 2 или 3 установите необходимое значение

чувствительности.

Page 61

Инструкция по эксплуатации

Для перехода к настройке управления комплексом с помощью «свободных рук» и с помощью сенсора

нажмите кнопку 4 сначала длительно (до звукового сигнала), а затем коротко:

брелок

• мелодичный сигнал,

• появится индикация режима настройки управления охраной “свободными руками” и по сенсору.

Выбор ре жима выключения охраны (короткими нажатиями кнопки 1):

” - отключено,

“ “К” - режим “свобод ных рук”, “S” - управле ние по сенсору “С” - режим “свобод ных рук” + управлен ие по сенсору (комбинированный режим).

Выбор ре жима включения охраны (короткими нажатиями кнопки 2):

” - отключено,

Настро йка дальности “своб одных рук” (короткими нажатиями кнопки 3): “0” - выключено, “1” - минимальный радиус действия, “7” - максима льный радиус дейст вия

Включение/выключение “BlueTooth-авторизации” для режима SLAVE (кнопка 1 дл ительно + 1 коротко):

” - BT авториз ация отключена ,

“

” - BT авториз ация включена.

“

* Информацию о под ключении емкостного сенсора StarLine EC-1 см. в инструкции по установке на www.starline.ru

Page 62

StarLine D95, B95, Е95, A95, B65, Е65, A65

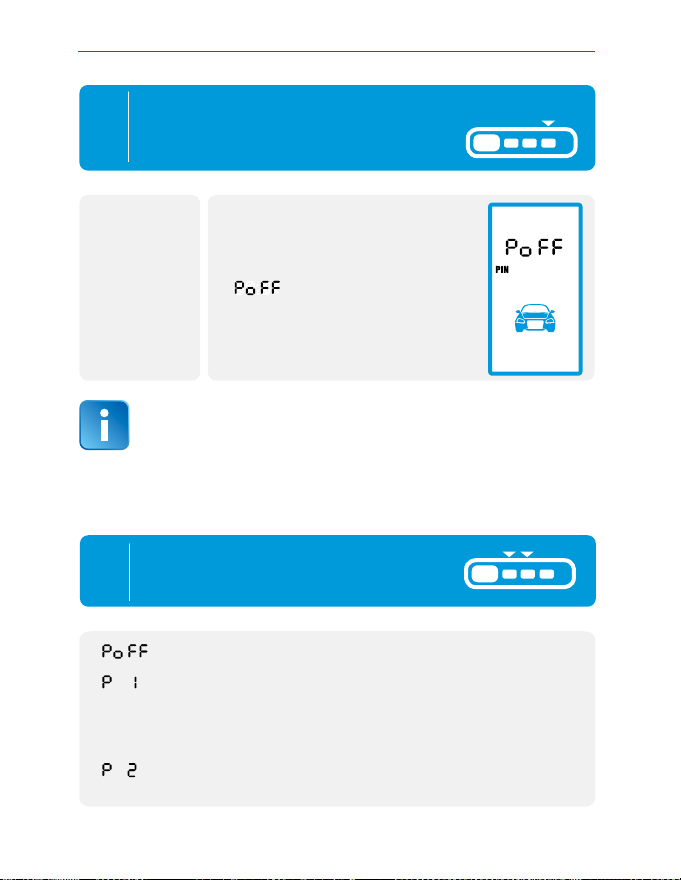

Для перехода к настройке световой индикации в режиме «свободные руки»

нажмите кнопку 4 сначала длительно (до звукового сигнала), а затем коротко:

брелокавтомобиль

• 1 световой сигнал.

При установлении связи между BT-меткой и ЦБ (приближение к ЦБ) основной брелок играет короткую «веселую» мелодию, а ЦБ начинает световыми вспышками индицировать наличие связи с BT-меткой.

При разрыве соединения между BT-меткой и ЦБ (удаление от ЦБ) основной брелок играет короткую «грустную» мелодию, а ЦБ прекращает световую индикацию.

• мелодичный сигнал;

• появится индикация настройки световой индикации

«свободные руки»:

- световая индикация

выключена.

в режиме

Короткими нажатиями кнопок 2 или 3 выберите необходимый вариант

световой индикации:

брелок

- световая индикация выключена;

- световая индикация включена (режим 1). Световая индикация прекращается на время включения зажигания. Световая индикация отключается совсем при закрывании двери (до включения охраны).

- световая индикация включена (режим 2); Световая индикация отключается совсем при выключении охраны.

Page 63

Инструкция по эксплуатации

Для выхода из режима настройки нажмите кнопку 4 длительно

(до звукового сигнала), а затем коротко.

Внимание! Для корректной работы «свободных рук» выполните процедуру калибровки ЦБ:

1. Выполните сопряжение BT-метки с ЦБ (если оно ещё не выполнено);

2. Расположите BT-метку (смартфон) внутри автомобиля в том месте, в котором она обычно будет находиться;

3. Закройте все двери;

4. Нажмите сервисную кнопку 12 раз и включите зажигание;

5. По окончании звуковых и световых сигналов подождите ещё 10 секунд и выключите зажигание.

6. Процедура калибровки выполнена.

Если не нажимать на кнопки брелка, через 15 секунд произойдет автоматический выход из режима настройки без

сохранения изменений. Последуют 4 звуковых сигнала брелка

и 4 световых сигнала автомобиля.

Page 64

StarLine D95, B95, Е95, A95, B65, Е65, A65

Настройка чувствительности датчика удара

При выключенном режиме охраны и выключенном зажигании нажмите

кнопку 3 сначала длительно (до звукового сигнала), а затем коротко:

брелокавтомобиль

• мелодичный сигнал;

• 3 световых сигнала;

• 2 сигнала сирены.

Короткими нажатиями кнопок 2 или 3 установите необходимое значение

чувствительности.

Для перехода к установке тревожного уровня нажмите кнопку 3 сначала длительно

(до звуков. сигнала), а затем коротко:

• появится значение

предупредительного уровня датчика удара; (заводское значение 10)

брелокавтомобиль

• последует 1 световой сигнал.

• прозвучит мелодичный сигнал;

• появится значение

тревожного уровня

датчика удара (заводское значение

05)

Page 65

Инструкция по эксплуатации

Короткими нажатиями кнопок 2 или 3 установите необходимое значение

чувствительности.

Для выхода из настройки нажмите кнопку 3 сначала длительно

(до звукового сигнала), а затем коротко:

брелокавтомобиль

• 3 световых сигнала;

• 2 сигнала сирены.

Максимальной чувствительности предупредительного и тревожного уровней датчика удара соответствует значение 14. Минимальной чувствительности («загрубление») соответствует значение 01. Значение 0 отключает соответствующий уровень датчика.

Внимание! Чувствительность тревожного уровня датчика удара не может быть установлена выше, чем чувствительность предупредительного.

Если не нажимать на кнопки брелка, то через 15 секунд произойдет автоматический выход из режима настройки

без сохранения выбранных значений.

• последует мелодичный сигнал.

Режим турботаймера

Для машин с турбонаддувом предусмотрен специальный режим – режим турботаймера, который позволяет поддерживать работу двигателя после выключения зажигания ключом в течение некоторого времени, необходимого для снижения скорости вращения турбины.

Для использования данной функции должно быть реализовано подключение цепей запуска двигателя, а функция 12 таб. №2 (см. инструкцию по установке на запрограммирована на один из вариантов поддержки зажигания. Рекомендуем обратиться к установщикам автосигнализаций).

www.starline.ru

) должна быть

Page 66

StarLine D95, B95, Е95, A95, B65, Е65, A65

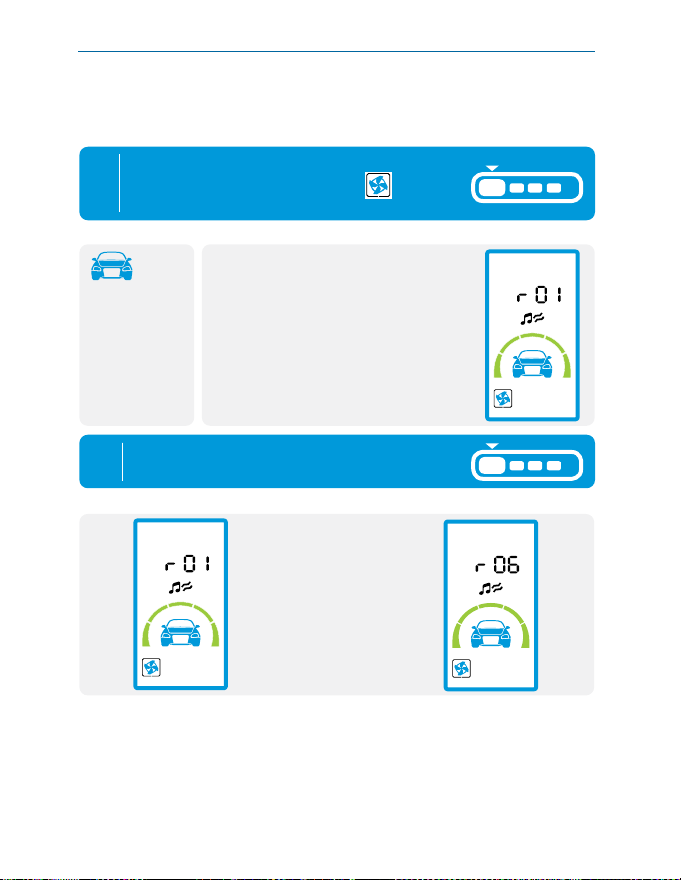

Активация режима турботаймера и программирование времени работы

Для активации режима турботаймера установите курсор на иконку

и нажмите коротко кнопку 1:

брелокавтомобиль

• 1 мелодичный сигнал;

• 1 световой сигнал.

Короткими нажатиями кнопки 1

выберите время работы турботаймера:

брелок

• 4 сек. будет отображаться текущее значение времени работы турботаймера.

каждое нажатие

увеличивает

время работы

турботаймера

на 1 минуту.

Page 67

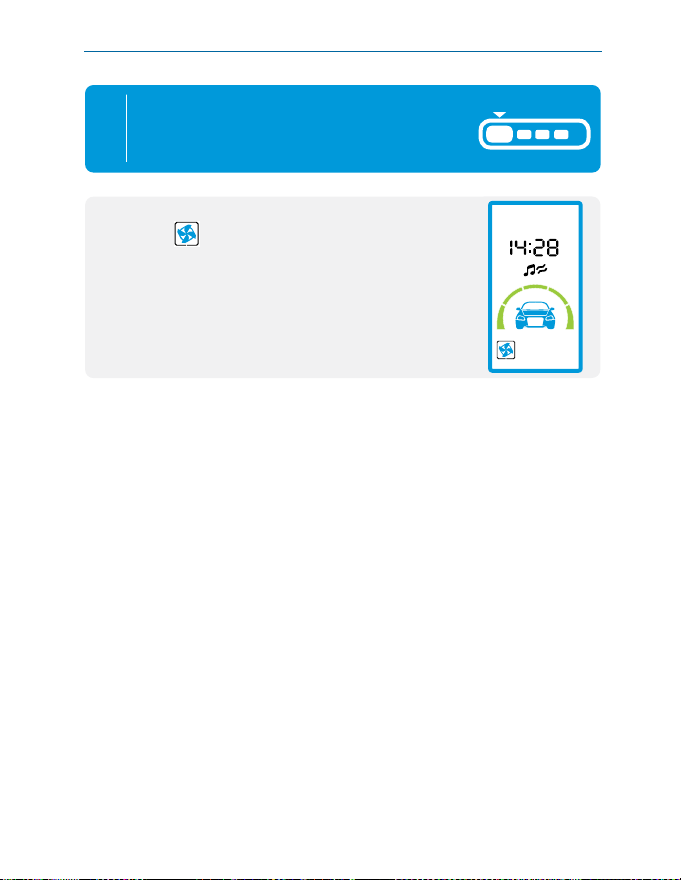

Нажмите кнопку 1 длительно (до звукового сигнала). Или дождитесь автоматического

(через 4 сек.) сохранения выбранного времени работы турботаймера.

брелок

• прозвучит 2 коротких сигнала,

• иконка постоянно, обозначая активный режим турботаймера.

начнет отображаться

Инструкция по эксплуатации

Page 68

StarLine D95, B95, Е95, A95, B65, Е65, A65

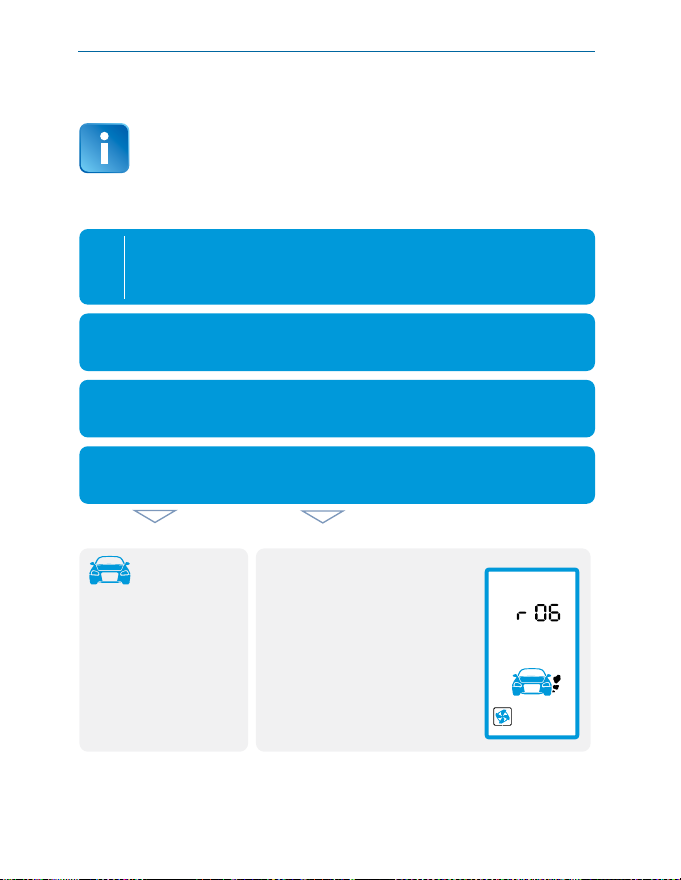

Включение турботаймера

Убедитесь, что:

• автомобиль стоит на нейтральной передаче (либо в режиме «PARK» при автоматической трансмиссии);

• двери и капот закрыты;

• двигатель работает.

В зависимости от способа поддержки зажигания (выбирается установщиком автосигнализаций) включение

турботаймера возможно следующими способами:

В К Л Ю Ч Е Н И Е М Т О Р М О З А :

- включите стояночный тормоз;

А В Т О М А Т И Ч Е С К И :

- включите стояночный тормоз и выключите зажигание;

К О М А Н Д О Й С Б Р Е Л К А :

- включите стояночный тормоз и нажмите кнопку 2 брелка;

брелокавтомобиль

• прозвучит мелодичный

• начнет гореть постоянно светодиодный индикатор.

сигнал;

• отобразится r06 - время,

по истечении которого двигатель будет остановлен,

если режим охраны не будет включен.

Page 69

Инструкция по эксплуатации

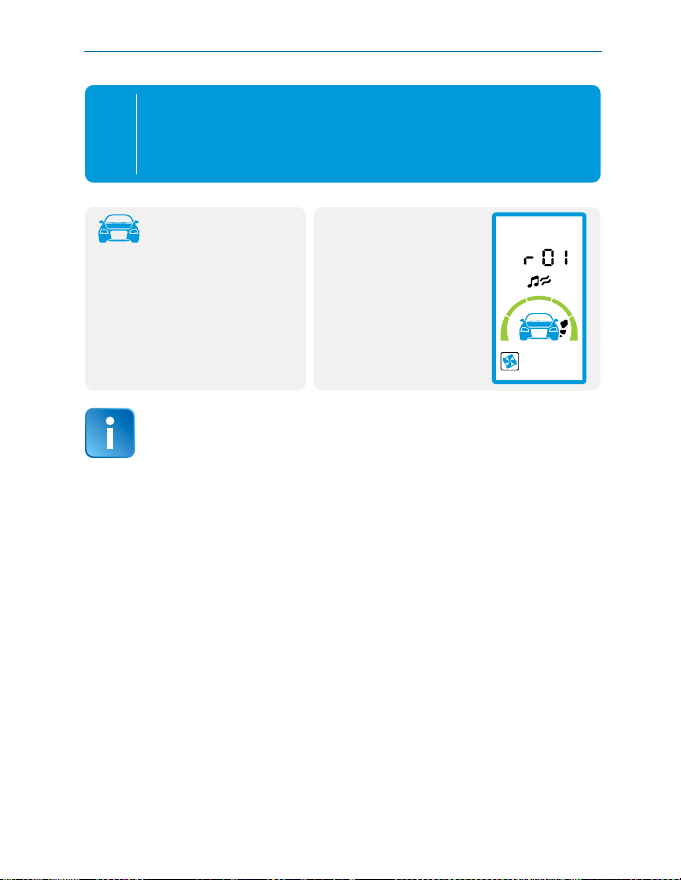

При необходимости включить охрану - извлеките ключ из замка зажигания, выйдите из автомобиля,

закройте все двери и включите режим охраны одним из способов (стр. 30-32):

брелокавтомобиль

• последует 1

• сигнал сирены;

• 1 световой сигнал;

• будет отключен контроль датчика удара, и зоны зажигания;

• закроются замки дверей.

По окончании заданного времени работы турботаймера двигатель будет остановлен. Е

сли режим охраны включен, то зоны зажигания и датчика

удара будут взяты на охрану.

звуковой сигнал;

• появится индикация работающего двигателя и включенного режима охраны.

Page 70

StarLine D95, B95, Е95, A95, B65, Е65, A65

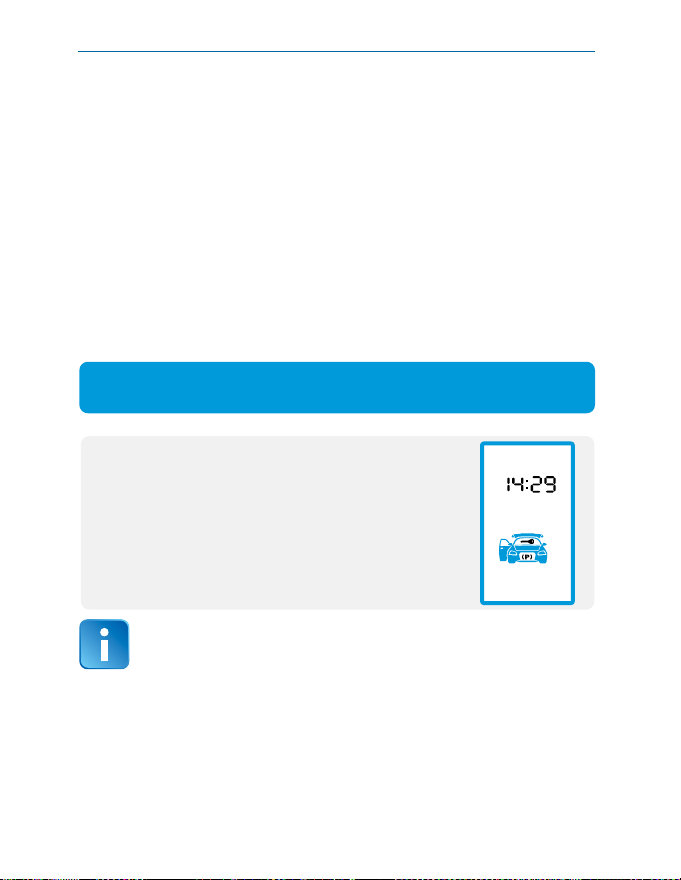

Контроль исправности концевых выключателей

В комплексах StarLine предусмотрена возможность контроля исправности концевых выключателей дверей, капота и багажника при выключенном режиме охраны. Открывание дверей, капота и багажника при включенном зажигании должно сопровождаться периодическими вспышками светодиодного индикатора состояния. Если вспышек индикатора не наблюдается, значит соответствующий концевой выключатель неисправен (или не подключен к комплексу).

Исправность концевых выключателей, а также правильность подключения цепи зажигания можно проверить, используя индикацию на брелке.

Откройте дверь, капот, багажник, выключите ручной тормоз и включите зажигание. Нажмите на брелке кнопку 3:

брелок

• на дисплее брелка отобразится состояние вышеперечисленных зон охраны комплекса.

Закройте двери, капот, багажник, выключите зажигание и ручной тормоз, нажимая каждый раз кнопку 3 брелка. При каждом нажатии кнопки 3 на брелке должны исчезать иконки соответствующих зон охраны. Информация о сработавшем датчике, дате и времени срабатывания остается в памяти комплекса.

Page 71

Инструкция по эксплуатации

Контроль заряда элемента питания брелка с ЖКИ

Контроль заряда элемента питания брелка производится при каждом нажатии кнопок брелка:

брелок

• при разряде элемента питания до критического уровня на дисплее появится иконка ;

• в этом случае необходимо заменить элемент питания.

Вызов из автомобиля

Для передачи сигнала вызова из автомобиля на брелок комплекса нажмите кнопку, расположенную на корпусе модуля приемопередатчика и удерживайт ее более 3 секунд:

брелокавтомобиль

• 3 световых сигнала.

• 20 секунд будет звучать сигнал вызова.

Для прерывания сигнала вызова нажмите любую кнопку брелка.

Page 72

StarLine D95, B95, Е95, A95, B65, Е65, A65

Функция просмотра тревог

Функция просмотра тревог предназначена для диагностики ложных срабатываний. В случае возникновения тревоги информация о сработавшем датчике, дате и времени срабатывания остается в памяти комплекса. Всего в памяти может храниться до 16 записей о последних тревогах. Просмотр тревог осуществляется следующим образом:

включите блокировку кнопок брелка (см. стр. 75) одновременным коротким

нажатием кнопок 2 и 4;

длительно нажмите кнопку 4 брелка до появления индикации последней

записанной тревоги (тревога № 1);

с помощью коротких нажатий кнопки 4,

вы можете просмотреть список тревог;

коротко нажимая кнопку 3, вы можете просмотреть дату и время выбранной

тревоги:

Page 73

Инструкция по эксплуатации

тревога №1 (открывалась дверь):

тревога №16: (сработал датчик удара)

. . . кнопка 4 . . .

первое нажатие кнопки 3: первое нажатие кнопки 3:

– год

второе нажатие кнопки 3: второе нажатие кнопки 3:

– месяц и день

третье нажатие кнопки 3: третье нажатие кнопки 3:

– время тревоги

Page 74

StarLine D95, B95, Е95, A95, B65, Е65, A65

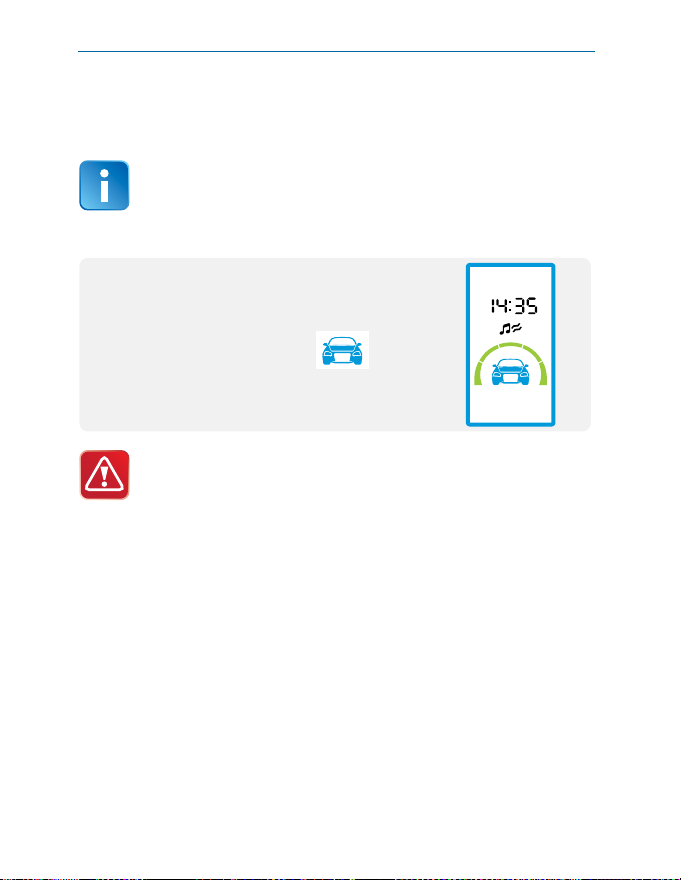

Автоматический контроль канала оповещения

В режиме автоматического контроля через заданные промежутки времени (3, 5 или 7 минут) производится проверка канала связи между центральным блоком комплекса и брелком (по умолчанию функция выключена).

брелок

• Выход из сигналов центрального блока сопровождается приглушенным звуковым

сигналом и миганием иконки

• При возврате брелка в зону уверенного приема сигналов центрального блока мигание иконки прекратится.

зоны уверенного приема

;

Контроль канала оповещения осуществляется только в режиме охраны. Варианты автоматического контроля канала оповещения программируются функцией 11 таб. №1 (см. инструкцию по установке на обратиться к установщикам автосигнализаций.

www.starline.ru

). Рекомендуем

Page 75

Инструкция по эксплуатации

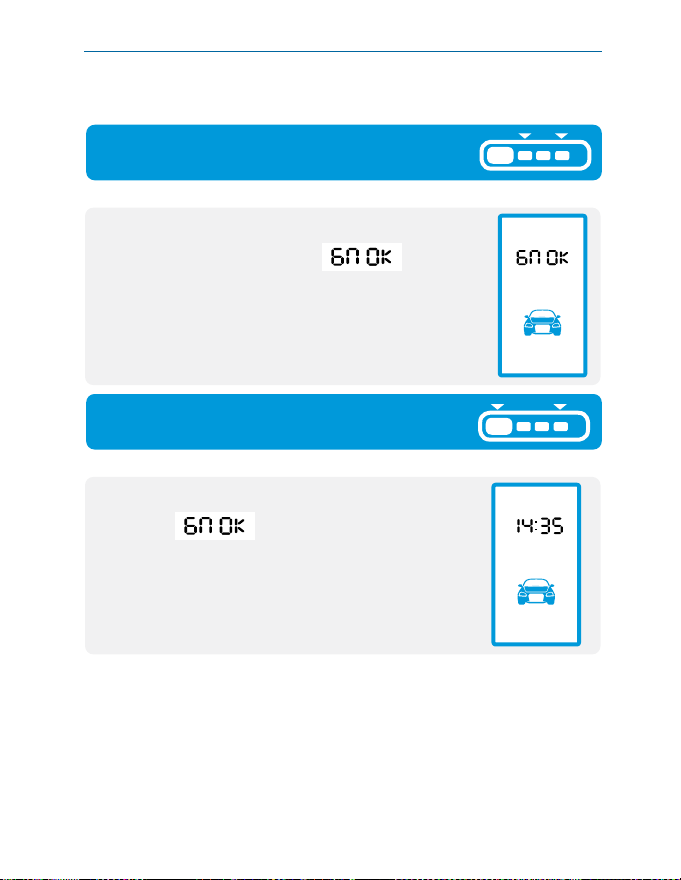

Блокировка кнопок брелка

Для включения блокировки одновременно коротко нажмите кнопки 2 и 4 брелка:

брелок

• прозвучит короткий звуковой сигнал;

• на дисплее появится надпись

• включится блокировка кнопок брелка.

Для выключения блокировки одновременно коротко нажмите кнопки 1 и 4 брелка:

брелок

• прозвучит мелодичный звуковой сигнал;

• иконка

• блокировка кнопок выключится.

исчезнет

;

Page 76

StarLine D95, B95, Е95, A95, B65, Е65, A65

Управление автономным подогревателем

Комплексы StarLine D95, B95, Е95, A95, B65, Е65, A65 могут управлять автономным подогревателем.

Нажмите на брелке кнопку 1 длительно (до появления звукового сигнала), затем кнопку 3 коротко:

брелок

• На экране отобразится иконка ;

• В зависимости

последует:

- запуск двигателя,

- запуск подогревателя,

- сначала запуск подогревателя, а после заверешения ее работы последует запуск двигателя.

Возможны режимы, когда автономный подогреватель включается для прогрева двигателя перед автоматическими запусками двигателя.

Время работы и алгоритм включения автономного подогревателя программируются. Для подключения и программирования настроек рекомендуем обратиться к установщиками автосигнализаций.

от выбранного алгоритма

Контроль количества брелков, записанных в память комплекса

При включенном зажигании и закрытых дверях нажмите кнопку 3 основного брелка. Количество вспышек светодиодного индикатора состояния будет соответствовать количеству брелков, записанных в память комплекса.

Page 77

Инструкция по эксплуатации

Запись брелков в память комплекса

Запись брелков в память комплекса производится при выключенном режиме охраны в следующем порядке:

Нажмите сервисную кнопку 7 раз и включите зажигание:

автомобиль

• прозвучат 7 сигналов сирены, подтверждающие вход в режим записи брелков радиоуправления

Нажмите одновременно коротко

кнопки 1 и 2 брелка (1 и 2 для доп. брелка):

брелокавтомобиль

• 1 сигнал сирены.

Повторите пункт 2 для всех записываемых брелков. Для записи дополнительного брелка также используется комбинация кнопок 1 и 2. Интервал между записью не должен превышать 5 секунд. Успешная запись следующего брелка подтверждается соответствующим количеством сигналов сирены и брелка.

Выключите зажигание.

автомобиль

• последуют 3 световых сигнала.

• 1 звуковой сигнал.

Page 78

StarLine D95, B95, Е95, A95, B65, Е65, A65

Внимание! При записи брелков в комплекс все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования (см. пункт 2). Всего в память комплекса можно записать до 4 брелков.

Если в комплекс записаны радиореле R5, то после записи брелков необходимо восстановить привязку радиореле R5 к комплексу. Для этого:

– включите и выключите зажигание 7 раз; – нажмите сервисную кнопку 7 раз и включите зажигание. Последуют 7 сигналов сирены. Дождитесь 3-х световых сигналов комплекса и мелодичного сигнала брелка; – выключите зажигание.

Отпирание багажника

Нажмите на брелке кнопку 2 длительно, затем кнопку 1 коротко:

• Если охрана выключена:

• 3 световых сигнала,

• откроется замок багажника.

брелокавтомобиль

• 3 звуковых сигнала.

• Если охрана включена:

• 3 световых сигнала,

• откроется замок багажника,

• отключится датчик удара.

брелокавтомобиль

• 3 звуковых сигнала,

• индикация открытого багажника.

Page 79

Инструкция по эксплуатации

После погрузки (выгрузки) вещей закройте багажник.

• Если охрана включена:

брелокавтомобиль

• зона багажника и датчика удара будут взяты на охрану через 5 секунд.

Если после подачи команды на отпирание замка багажника он не будет открыт, то через 20 секунд зона багажника будет снова взята на охрану.

• 1 звуковой сигнал,

• исчезнет индикация открытого багажника.

Код экстренного выключения охраны

Значение экстренного кода указано на пластиковой карте, которая находится в комплекте вашего комплекса.

Ввод персонального кода - вариант 1 (экстренное выключение охраны)

Значение персонального кода указано на пластиковой карте, которая находится в комплекте Вашего комплекса.

Откройте дверь ключом и оставьте ее открытой:

автомобиль

• начнутся сигналы тревоги (если охрана была включена брелком),

• последует 4 световых сигнала (если охрана была включена без брелка),

• не последует никаких сигналов (если режим охраны выключен).

Page 80

StarLine D95, B95, Е95, A95, B65, Е65, A65

ВВОД 1-Й ЦИФРЫ. Включите зажигание. Нажмите сервисную кнопку число раз, соответствующее первой

цифре кода. Выключите зажигание:

ВВОД 2-Й ЦИФРЫ. Включите зажигание. Нажмите сервисную кнопку число раз, соответствующее второй

цифре кода. Выключите зажигание:

ВВОД 3-Й ЦИФРЫ. Включите зажигание. Нажмите сервисную кнопку число раз, соответствующее третьей

цифре кода. Выключите зажигание:

ВВОД 4-Й ЦИФРЫ. Включите зажигание. Нажмите сервисную кнопку число раз, соответствующее четвертой

цифре кода. Выключите зажигание:

• если код введен верно, то режим охраны будет выключен.

ВАЖНО!!! При вводе персонального кода интервалы между

нажатиями сервисной кнопки и выключением/включением зажигания должны быть не менее 1 секунды и не более 5 секунд.

Ввод персонального кода - вариант 2 (экстренное выключение охраны)

Данный варинат более удобен для автомобилей с кнопкой «старт-стоп».

Откройте дверь ключом и оставьте ее открытой:

автомобиль

• начнутся сигналы тревоги (если охрана была включена брелком),

• последует 4 световых сигнала (если охрана была включена без брелка),

• не последует никаких сигналов (если режим охраны выключен).

Page 81

Инструкция по эксплуатации

ВВОД 1-Й ЦИФРЫ. Включите зажигание. Нажмите сервисную кнопку число раз, соответствующее

первой цифре кода. Нажмите и отпустите педаль тормоза (или поднимите и опустите ручной тормоз).

ВВОД 2-Й ЦИФРЫ. Нажмите сервисную кнопку число раз, соответствующее

второй цифре кода. Нажмите и отпустите педаль тормоза (или поднимите и опустите ручной тормоз).

ВВОД 3-Й ЦИФРЫ. Нажмите сервисную кнопку число раз, соответствующее

третьей цифре кода. Нажмите и отпустите педаль тормоза (или поднимите и опустите ручной тормоз).

ВВОД 4-Й ЦИФРЫ. Нажмите сервисную кнопку число раз, соответствующее четвертой цифре кода. Нажмите и отпустите педаль

тормоза (или поднимите и опустите ручной тормоз). Выключите зажигание.

ВАЖНО!!! При вводе персонального кода интервалы между

нажатием и отпусканием педали тормоза менее 1 секунды и не более 5 секунд.

должны быть не

Page 82

StarLine D95, B95, Е95, A95, B65, Е65, A65

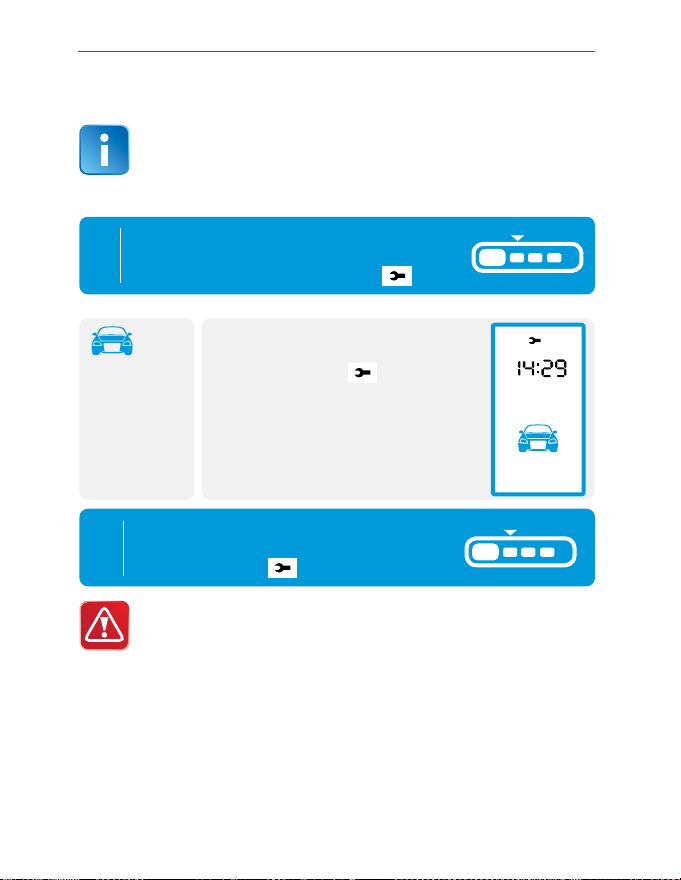

Сервисный режим

При передаче автомобиля на станцию техобслуживания, рекомендуется включать сервисный режим. режиме все охранные функции выключены, запись брелков и программирование комплекса запрещены.

Для включения сервисного режима нажмите и удерживайте 4 секунды

кнопку 2 (до появления иконки

брелокавтомобиль

• мелодичный сигнал брелка;

• 1 световой сигнал.

Для выключения сервисного режима нажмите и удерживайте 4 секунды

кнопку 2 (иконка

Режим сервисного обслуживания НЕЛЬЗЯ активировать при включенном режиме охраны.

• появится иконка

исчезнет).

В сервисном

Page 83

Инструкция по эксплуатации

Дистанционный запуск двигателя*

Прежде чем запускать двигатель брелком или активировать автоматические запуски, в обязательном порядке ознакомьтесь с особенностями дистанционного запуска двигателя.

Особенности дистанционного запуска двигателя

Дистанционный запуск двигателя не может быть осуществлен в следующих случаях:

• включено зажигание;

• открыт капот;

• выключен стояночный тормоз или нажата педаль тормоза;

• не выполнена подготовка к запуску двигателя на

автомобилях с РКПП (программная нейтраль).

1. За один цикл запуска комплекс может предпринять 4 попытки запуска двигателя. Если после 4-ой попытки двигатель не запустится, то на дисплее брелка с обратной связью (при условии, что он находится в зоне приема) отобразится иконка «ОСТ» и брелок подаст 4 звуковых сигнала, что означает окончание попыток запуска двигателя. Последует 4 световых сигнала автомобиля.

2. Если дистанционно запущенный двигатель заглохнет до окончания запрограммированного времени прогрева, то будет предпринят новый цикл запуска двигателя.

3. Функция автоматического запуска двигателя по температуре может быть включена независимо от состояния функций запуска по будильнику или периодического запуска.

* Кроме комплексов StarLine А65, В65 и Е65

Page 84

StarLine D95, B95, Е95, A95, B65, Е65, A65

Подготовка к дистанционному запуску в автомобилях с ручной КПП

Для дистанционного запуска двигателя на автомобилях с РКПП необходимо выполнять процедуру «программная нейтраль».«Программная нейтраль» – это определенный порядок действий водителя, гарантирующий, что при дистанционном запуске двигатель не будет заведен на передаче.

Выполнение процедуры «программная нейтраль»

Для выполнения процедуры «программная нейтраль»:

• функция 12 таб. №2 должена быть запрограммирована на один из вариантов поддержки зажигания (см. инструкцию по установке на установщикам автосигнализаций;

• функция 15 таб. №2 должна быть запрограммирована на один из вариантов «завершения» «программной нейтрали» (см. инструкцию по установке на Рекомендуем обратиться к установщикам автосигнализаций;

• двигатель должен работать.

www.starline.ru

). Рекомендуем обратиться к

www.starline.ru

В зависимости от варианта поддержки зажигания для включения «программной нейтрали» выполните

следующие действия:

Поддержка зажигания – ВКЛЮЧЕНИЕМ ТОРМОЗА:

- включите стояночный тормоз;

Page 85

Инструкция по эксплуатации

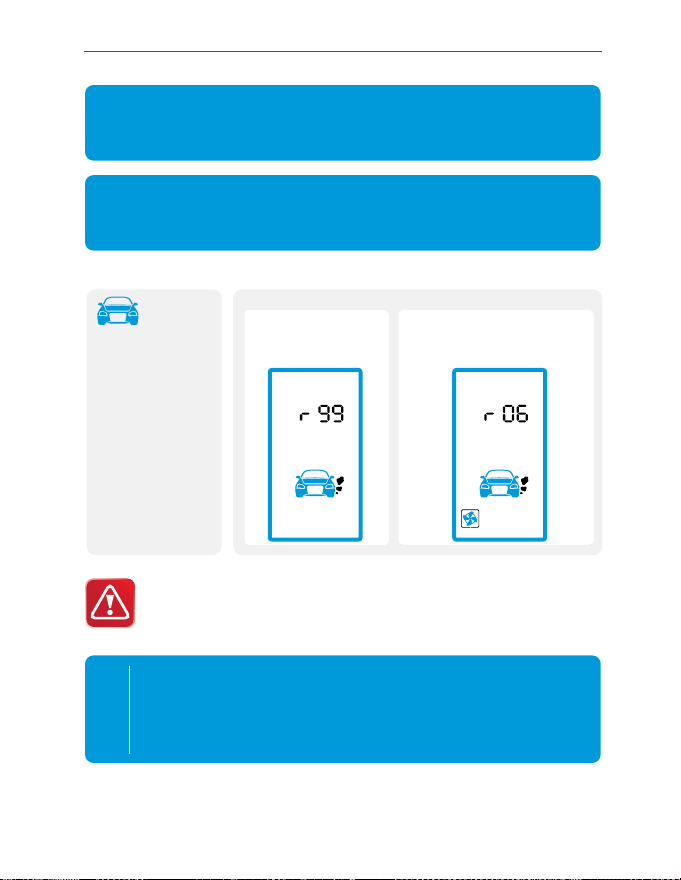

Поддержка зажигания – АВТОМАТИЧЕСКИ:

- включите стояночный тормоз,

- выключите зажигание;

Поддержка зажигания – С БРЕЛКА:

- включите стояночный тормоз,

- при закрытых дверях коротко нажмите кнопку 2 брелка;

брелокавтомобиль

• на дисплее

• 1 световой сигнал;

• начнёт гореть постоянно светодиодный индикатор;

• двигатель работает.

Следует иметь ввиду, что нажатие педали тормоза, после выполнения пункта 1, приведет к отмене «программной нейтрали». Поддержка зажигания будет выключена.

отобразится r99.

• если запрограммирован режим турботаймера, отобразится r06.

Извлеките ключ из замка зажигания. Двигатель продолжит работать. Выйдите из автомобиля и закройте

все двери. В зависимости от функции №15 (таб. №2) двигатель заглохнет сразу или продолжит работать.

Page 86

StarLine D95, B95, Е95, A95, B65, Е65, A65

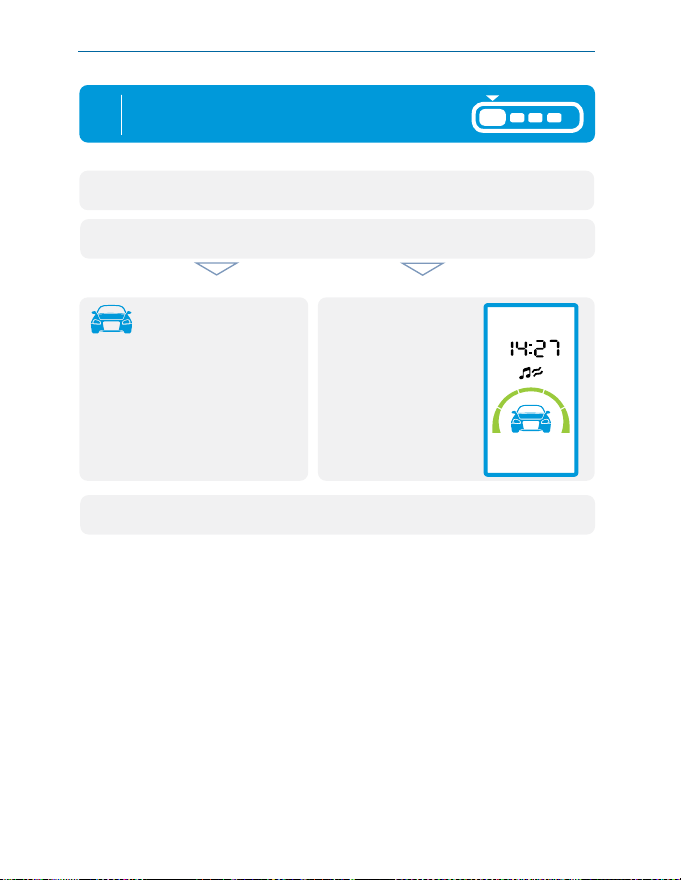

Включите режим охраны:

• Двигатель подготовлен к дистанционным запускам.

• Если режим турботаймера НЕ запрограммирован:

брелокавтомобиль

• 1 сигнал сирены;

• 1 световой сигнал;

• закроются замки дверей;

• двигатель остановится.

• 1 сигнал;

• индикация включенного режима охраны.

двигатель подготовлен к дистанционным запускам;

Page 87

Инструкция по эксплуатации

• Если режим турботаймера запрограммирован:

брелокавтомобиль

• останется индикация

• 1 сигнал сирены;

• 1 световой сигнал;

• закроются замки дверей;

• двигатель продолжит работать

работающего двигателя и оставшегося времени работы турботаймера;

• появится индикация включенного режима охраны.

• По истечении времени работы турботаймера двигатель будет остановлен без выключения режима охраны.

• Двигатель подготовлен к дистанционным запускам.

При постановке на охрану с работающим двигателем также выполняются условия программной нейтрали. После того как двигатель отработает заданное время, он может быть запущен брелком или автоматически.

Page 88

StarLine D95, B95, Е95, A95, B65, Е65, A65

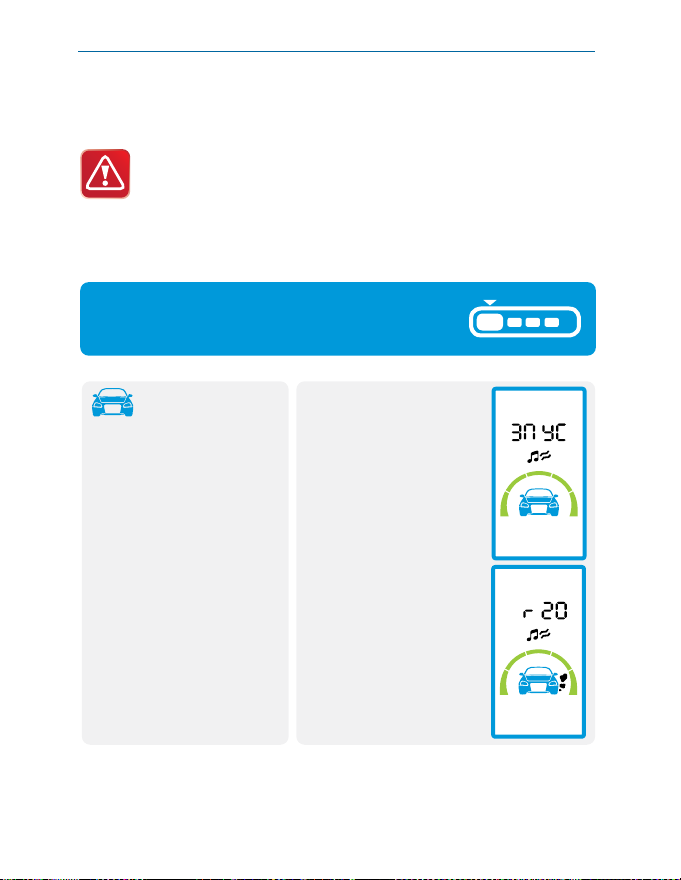

Дистанционный запуск двигателя брелком

Перед дистанционным запуском убедитесь, что:

• капот закрыт, стояночный тормоз включен;

• для автомобилей с ручной КПП выполнена процедура

«программная нейтраль»;

• для автомобилей с автоматической КПП рычаг управления

находится в положении «PARK».

Нажмите и удерживайте на брелке кнопку 1 сигналов), затем отпустите кнопку:

• 1 сигнал сирены;

• 1 световой сигнал;

• закроются замки дверей;

• последует запуск двигателя.

(до появления двух мелодичных

брелокавтомобиль

• прозвучит мелодичный сигнал;

• на дисплее на 1 секунду отобразится “ЗПУС” – индикация начала цикла запуска:

• затем - индикация

работающего двигателя, режима включенной охраны и оставшегося времени прогрева двигателя: r10, r20, r30 или r99.

Page 89

Инструкция по эксплуатации

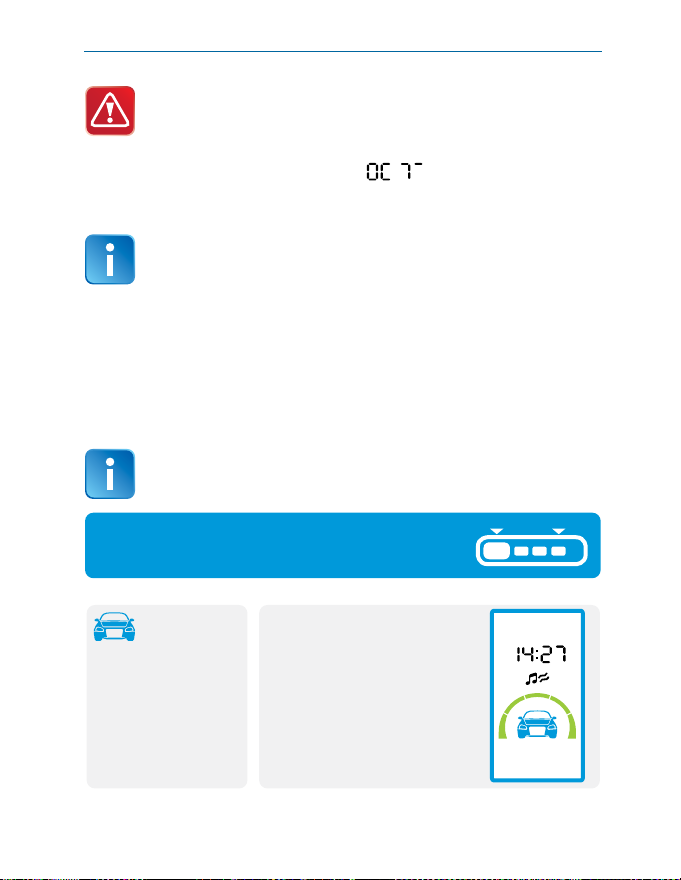

Если двигатель не запустился с первой попытки, то StarLine может предпринять еще 3 попытки запуска. Если после 4-х попыток двигатель не будет запущен, то на дисплее брелка с обратной связью (при условии, что он находится в зоне

приема) отобразится надпись звуковыми сигналами просигнализирует об окончании попыток запуска двигателя. Последует 4 световых сигнала.

Оставшееся время работы двигателя обновляется каждую минуту (например: r10, r09, r08, r07...) За 1 минуту до окончания прогрева двигателя отобразится надпись r01 и прозвучат 2 серии по 4 звуковых сигнала брелка. После окончания времени прогрева двигателя и его автоматической остановки световые сигналы вспыхнут 4 раза. На дисплее брелка на короткое время отобразится r00, прозвучит 4 сигнала брелка.

». Брелок 4-мя

Дистанционная остановка двигателя

При необходимости двигатель, запущенный автоматически или дистанционно (с брелка), можно в любой момент остановить.

Нажмите на брелке кнопку 1 длительно, затем кнопку 4 коротко:

брелокавтомобиль

• 4 световых сигнала;

• двигатель будет остановлен.

• прозвучит мелодичный сигнал,

• исчезнет индикация работающего двигателя.

Page 90

StarLine D95, B95, Е95, A95, B65, Е65, A65

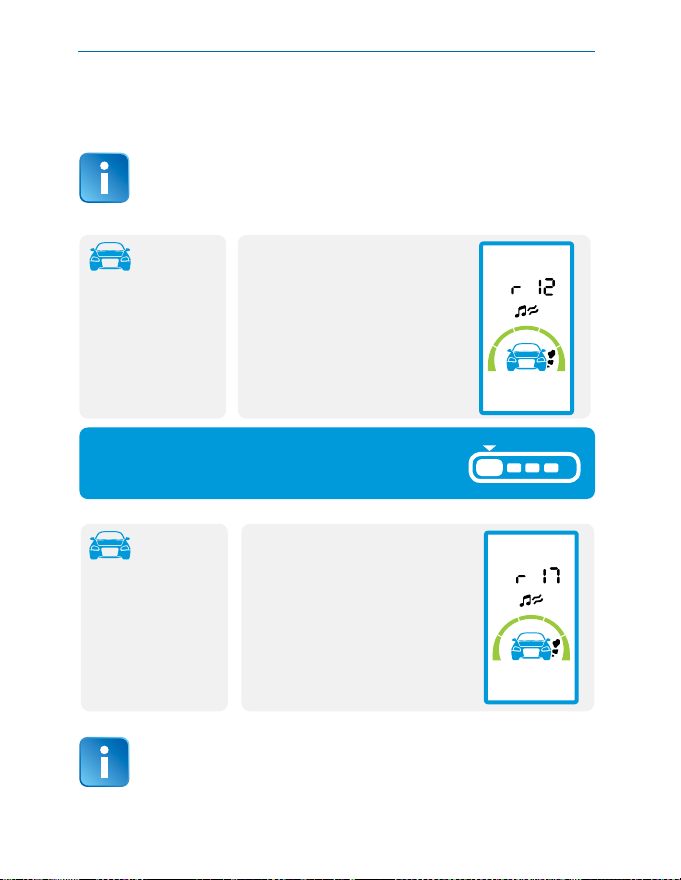

Дистанционное продление работы двигателя

При необходимости время работы двигателя, запущенного автоматически или дистанционно, можно продлить:

брелокавтомобиль

• двигатель работает.

• на брелке отображается оставшееся время работы двигателя.

Нажмите и удерживайте на брелке кнопку 1 длительно сигналов),

• 1 световой сигнал;

• двигатель продолжит работать.

(до появления двух мелодичных

затем отпустите кнопку:

брелокавтомобиль

• прозвучит мелодичный сигнал;

• время, оставшееся до конца работы двигателя, увеличится на 5 мин.

Продлевать работу двигателя можно неограниченное число раз. Максимальное время, которое может быть задано на брелке несколькими попытками продления, - 30 минут.

Page 91

Инструкция по эксплуатации

Автоматический запуск двигателя

Для использования данной функции должно быть реализовано подключение цепей запуска двигателя (обратитесь к установщикам автосигнализаций).Время прогрева двигателя при автоматическом запуске программируется (обратитесь к установщикам автосигнализаций).

Автоматический запуск двигателя невозможен, если:

• включено зажигание, открыт капот, выключен стояночный тормоз, нажата педаль тормоза;

• на автомобилях с РКПП не выполнена процедура «программная нейтраль».

Автоматический запуск двигателя по будильнику

Перед включением функции автоматического запуска двигателя по будильнику убедитесь, что:

• текущее время на брелке установлено правильно;

• запрограммировано требуемое время запуска (см. стр. 24).

Для включения функции запуска двигателя по будильнику установите курсор на иконку

и нажмите коротко кнопку 1:

брелокавтомобиль

• последует 1 световой сигнал.

• в течение 5 секунд будет отображаться время, оставшееся до момента запуска;

• иконка включенный режим автоматического запуска двигателя по будильнику.

обозначает

Page 92

StarLine D95, B95, Е95, A95, B65, Е65, A65

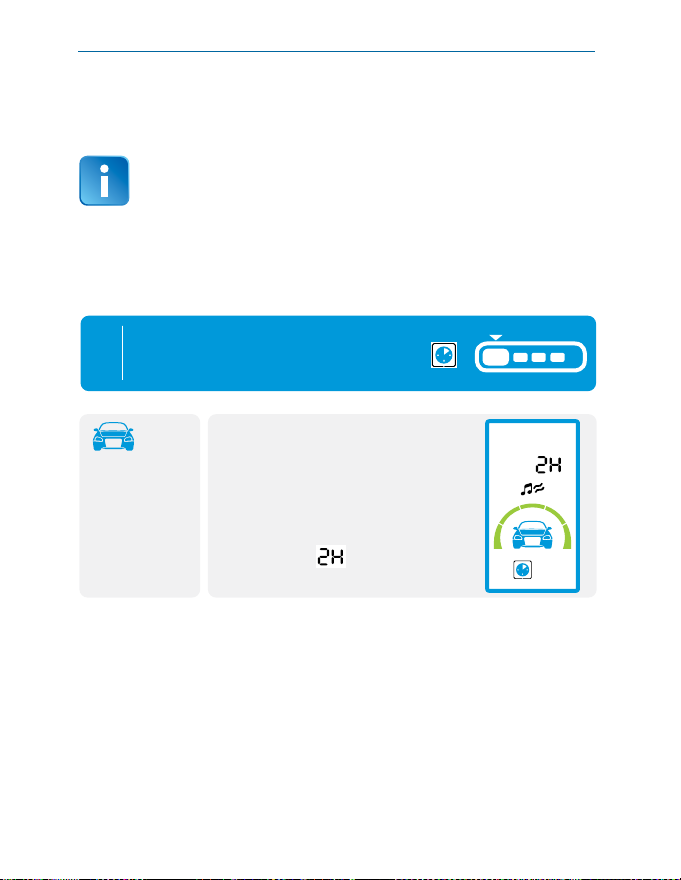

Автоматический периодический запуск двигателя

В режиме автоматического периодического запуска комплекс через заданный промежуток времени осуществляет запуск и прогрев двигателя. Период запуска может быть задан в пределах от 2 до 24 часов с шагом 2 часа, а время прогрева определяется программируемой функцией 2 таб №2 (см. инструкцию по установке на установщикам автосигнализаций; .

Для включения режима периодического запуска установите курсор на иконку

и нажмите коротко кнопку 1:

• последует 1 световой сигнал.

www.starline.ru

брелокавтомобиль

• прозвучит мелодичный сигнал;

• на 4 секунды будет отображаться текущее значение периода автоматического запуска (например: каждые 2 часа).

). Рекомендуем обратиться к

- запуск

Page 93

Короткими нажатиями кнопки 1

установите период автозапуска:

брелок

каждое нажатие

увеличивает

период

автозапуска

на 2 часа.

Нажмите кнопку 1 длительно (до звукового сигнала) или дождитесь автоматического

(через 4 сек.) сохранения выбранного периода автозапуска:

брелок

• прозвучат 2 коротких сигнала;

• начнет постоянно отображаться иконка режим периодического автозапуска двигателя;

, обозначающая включенный

Инструкция по эксплуатации

• через несколько секунд произойдет автоматический запуск и прогрев двигателя. Время прогрева определяется программируемой функцией 2 таб. №2 (см. инструкцию по установке на

www.starline.ru).

Заводская установка - 10 минут.

Page 94

StarLine D95, B95, Е95, A95, B65, Е65, A65

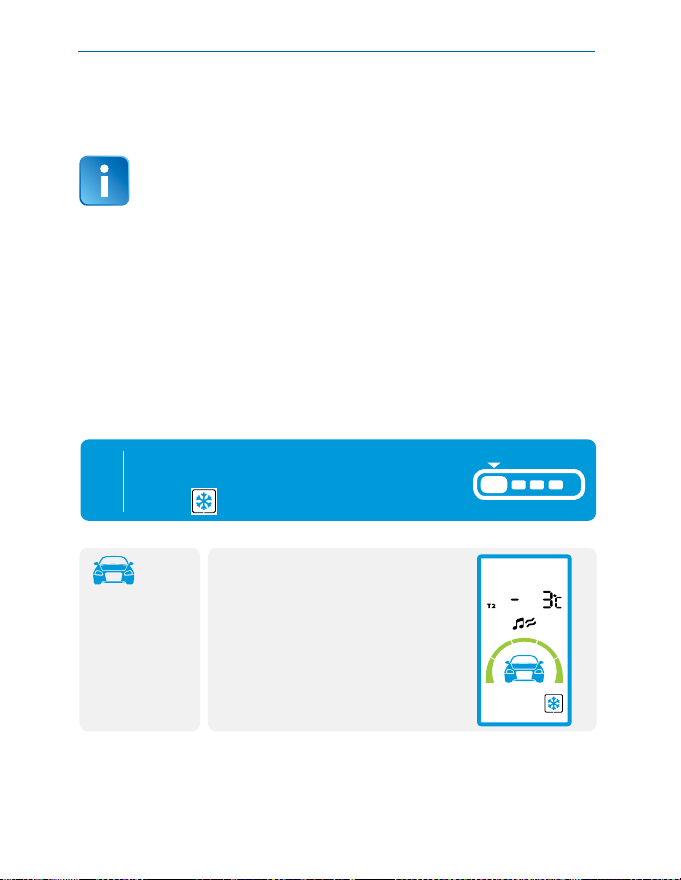

Автоматический запуск двигателя по температуре

В режиме автоматического запуска по температуре комплекс осуществляет запуск двигателя при регистрации внешним температурным датчиком, закрепленным на двигателе, температуры ниже запрограммированной. Температура

запуска может быть установлена в пределах от - 3°С до 27°С с шагом 3°С, а время прогрева двигателя определяется

функцией 2 таб. №2 (см. инструкцию по установке на

www.starline.ru

сразу с момента включения запуска по температуре. Минимальный интервал между повторными автозапусками, отсчитываемый с момента предыдущего запуска без учета времени прогрева двигателя, – 1 час. После активации функции температурного запуска количество автозапусков двигателя по температуре не ограничивается.

Для включения режима автозапуска по температуре установите курсор на

иконку

• 1 световой сигнал.

). Комплекс отслеживает показания датчика

и нажмите коротко кнопку 1:

брелокавтомобиль

• мелодичный сигнал,

• 5 секунды будет отображаться текущее значение температуры запуска.

Page 95

Короткими нажатиями кнопки 1

установите температуру автозапуска:

брелок

каждое нажатие

изменяет

температуру

автозапуска

на

3°С

Нажмите кнопку 1 длительно (до звукового сигнала) или дождитесь автоматического

(через 4 сек) сохранения выбранного значения температуры автозапуска:

брелок

• прозвучат 2 коротких сигнала;

• начнет отображаться иконка обозначающая включенный режим автозапуска по температуре.

Инструкция по эксплуатации

Page 96

StarLine D95, B95, Е95, A95, B65, Е65, A65

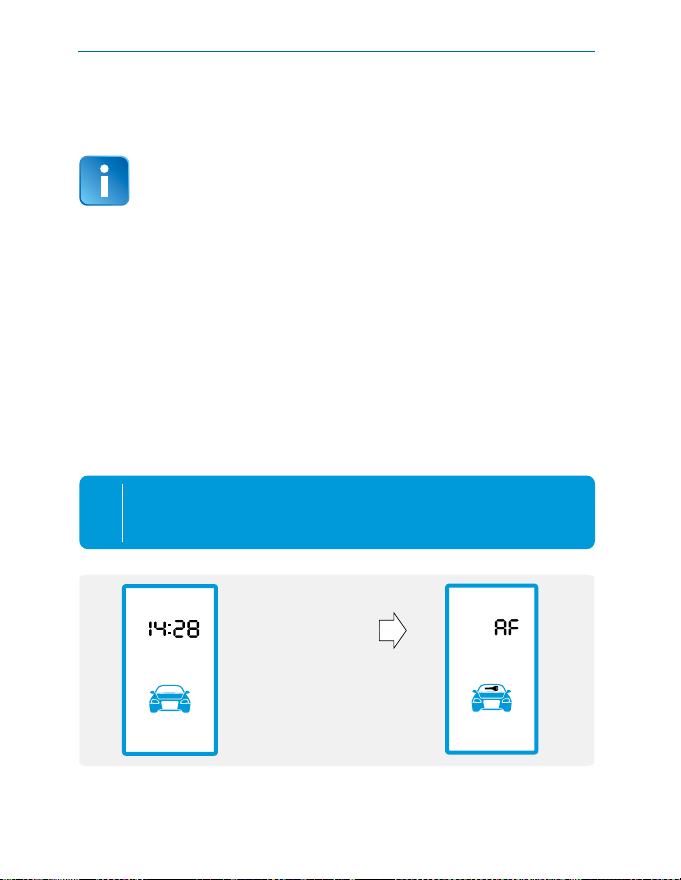

Автоматический запуск двигателя по напряжению

В режиме автоматического запуска по напряжению комплекс осуществляет запуск двигателя (только в режиме охраны) при регистрации напряжения бортовой сети автомобиля ниже запрограммированного порога. Порог напряжения может быть установлен в пределах от 11,7 В до 12,3 В с шагом 0,1 В. Время прогрева двигателя определяется функцией 2 таб. №2 (см. инструкцию по установке на отслеживает напряжение бортовой сети автомобиля сразу с момента включения запуска по напряжению. Минимальный интервал между повторными автозапусками, отсчитываемый с момента предыдущего запуска без учета времени прогрева двигателя – 1 час. После активации функции запуска по напряжению количество автозапусков двигателя по напряжению не ограничивается.

Включение осуществляется по следующему алгоритму:

при выключенном зажигании нажмите сервисную

кнопку 5 раз и включите зажигание:

брелок

последует

мелодичный

сигнал,

www.starline.ru

). Комплекс

Page 97

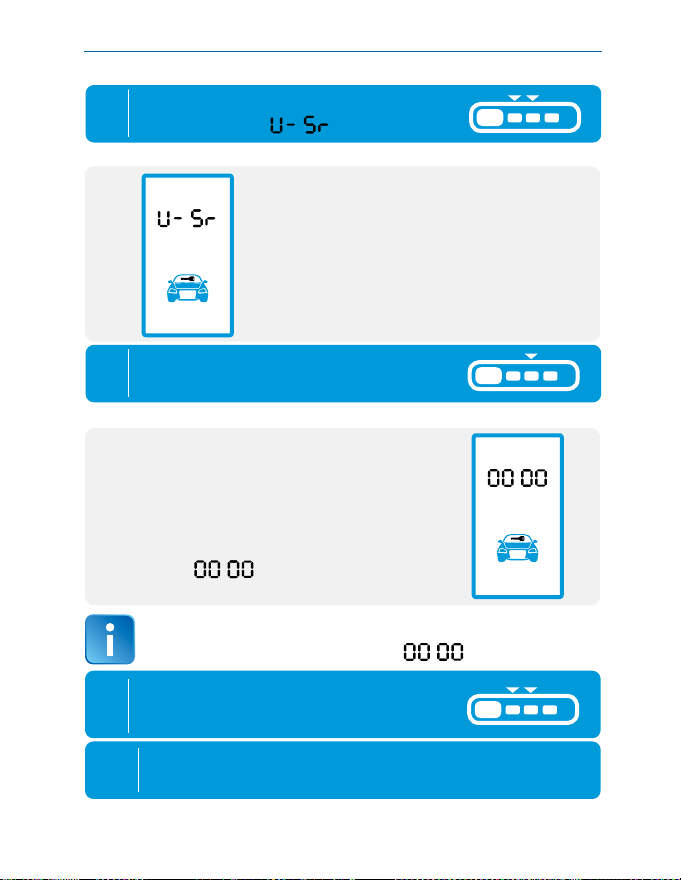

короткими нажатиями кнопок 2 (или 3)

выберите пункт

брелок

нажмите кнопку 3 сначала длительно

(до звукового сигнала), а затем коротко:

брелок

• последует мелодичный сигнал,

• на дисплее отобразится значение

напряжения при котором будет происходить автоматический запуск двигателя,

• значение

по напряжению отключен.

означает, что запуск

Инструкция по эксплуатации

При перевключении питания центрального блока настройка порога напряжения сбрасывается в

короткими нажатиями кнопок 2 (или 3) выберите необходимый порог

напряжения:

выключите зажигание:

Page 98

StarLine D95, B95, Е95, A95, B65, Е65, A65

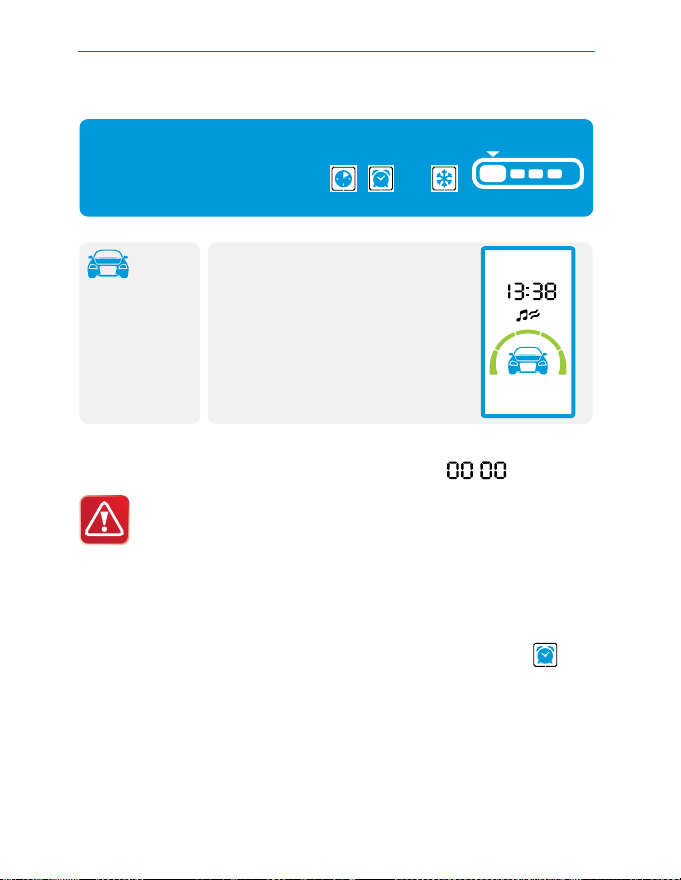

Выключение автоматических запусков

Для выключения автозапуска по будильнику, периодического или по температуре, установите курсор на иконку и нажмите коротко кнопку 1:

брелокавтомобиль

• прозвучит

• 2 световых сигнала.

Для выключения автозапуска по напряжению повторите действия, указанные на стр. 96, выставив в пункте 3 значение

Примечание:

1) наличие брелка в зоне действия приемопередатчика на момент выполнения любого автоматического запуска двигателя не требуется;

2) время запуска двигателя может отличаться от запрограм мированного времени будильника в пределах 3 минут;

3) функция автозапуска по будильнику включается на один цикл запуска. Для нового пуска необходимо каждый раз активировать (включать) на дисплее брелка иконку ;

4) если для функции 2 таб. №2 (см. инструкцию по установке на

www.starline.ru

времени», то при любом автоматическом запуске время работы двигателя будет ограничено 30-ю минутами;

5) если для функции 4 таб. №2 выбрано значение 2, 3 или 4, то прогрев двигателя будет автоматически остановлен при

температуре двигателя 50°С.

мелодичный сигнал,

• исчезнет соответствующая иконка.

). выбрано значение «без ограничения

, или

Page 99

Инструкция по эксплуатации

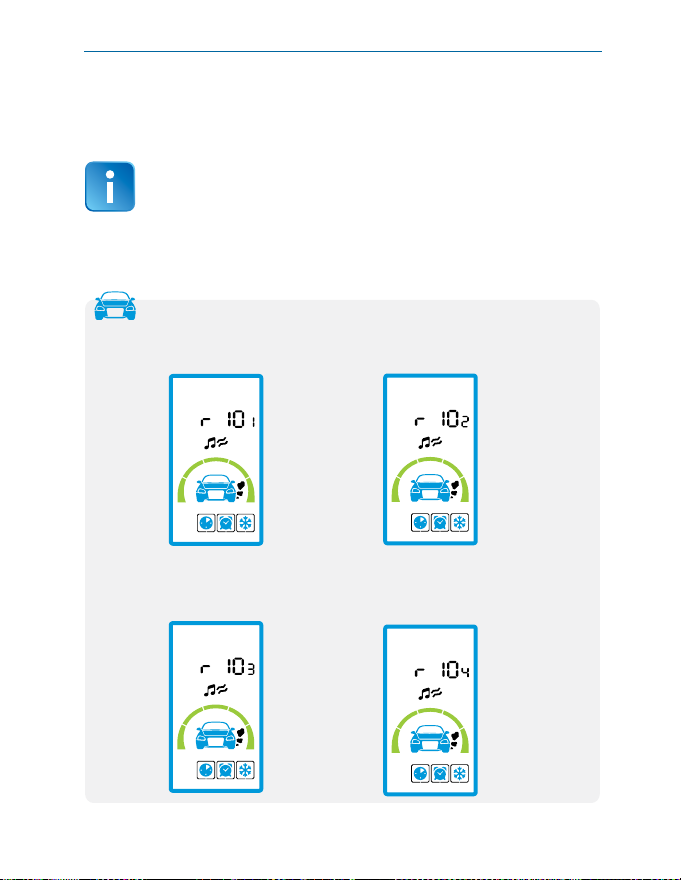

Индикация работающего двигателя после автоматического запуска

Режим автоматического запуска по температуре может быть включен одновременно с режимом запуска по будильнику или периодическим запуском. Для удобства определения режима, в котором произошел автоматический запуск, индикация работающего после запуска двигателя имеет различия:

автомобиль

• автоматический запуск по будильнику (1).

• автоматический запуск по температуре (3).

• автоматический периодический запуск (2).

• автоматический запуск по напряжению (4).

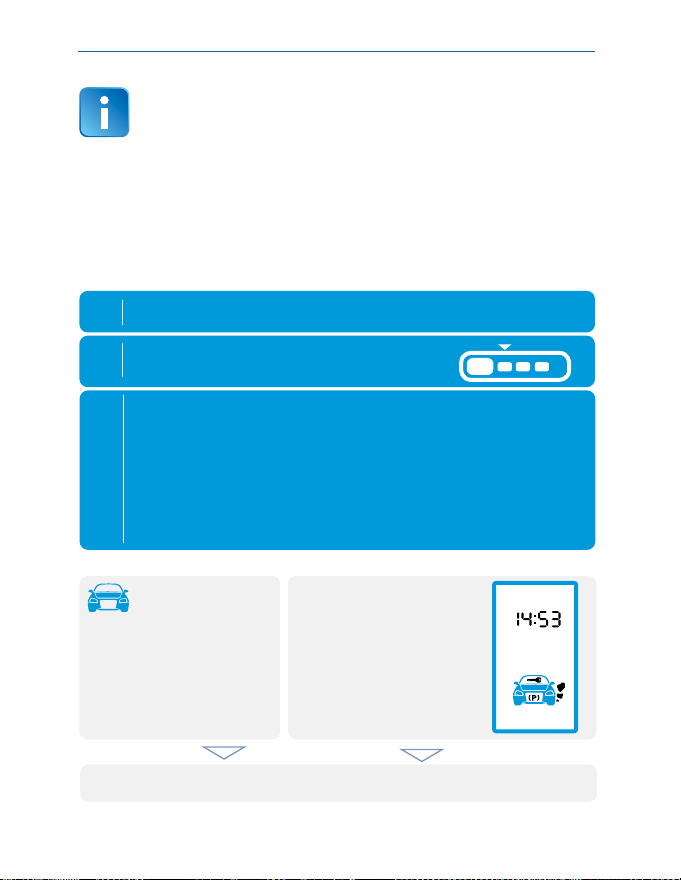

Page 100

StarLine D95, B95, Е95, A95, B65, Е65, A65

При нажатии кнопки 3 основного брелка (контроль состояния автомобиля, см. стр. 55) на брелке добавится отображение таймера обратного отсчета. Это время игнорирования комплексом очередного автоматического запуска двигателя, т.е.

автоматический запуск возможен не ранее указанного

времени.

Выключение охраны с работающим двигателем после дистанционного или автоматического запуска двигателя

двигатель заведен дистанционно, охрана включена

выключите режим охраны

нажатием кнопки 2 брелка.

войдите в автомобиль, далее :

если в автомобиле замок зажигания с ключом,

то включите зажигание ключом и отключите стояночный тормоз:

если в автомобиле кнопка “старт-стоп”,

то нажмите и удерживайте педаль тормоза более 2 секунд: (нажатие педали менее 2 секунд заглушит двигатель)

брелокавтомобиль

• прозвучит 4 сигнала;

• 4 световых сигнала;

• двигатель продолжит работать.

• появится индикация включенного зажигания.

100

Автомобиль готов к движению
