StarLine A92 User Manual [ru]

Благодарим Вас за выбор

автомобильной охранной системы

StarLine А92 Dialog

и желаем Вам успешных и безопасных поездок!

Редакция №2

StarLine A92 Dialo g

2

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ

ВНИМАТЕЛЬНО!

Установка автосигнализации должна производиться
квалифицированными специалистами. Автосигнализация
является сложным техническим устройством, предполагающим
подключение к цепям автомобиля, связанным с работой
двигателя.

Мы настоятельно НЕ рекомендуем носить брелок от
автосигнализации на одной связке с ключами от автомобиля.

Если на дисплее брелка появилась иконка

, предупреждающая о
разряде элемента питания брелка, заблаговременно примите меры
к замене элемента питания. Рекомендуем хранить новый запасной
элемент питания в автомобиле, сохраняя его заводскую упаковку.

Прочитайте внимательно данную инструкцию, обратитие особое
внимание на разделы, отмеченные знаком

(ВНИМАНИЕ!).

Обязательные меры безопасности при

использовании функции запуска двигателя:

Необходимо помнить, что автомобиль является средством
повышенной опасности. Раздел 12.8. правил дорожного движения
гласит: “Водитель может покидать свое место или оставлять
транспортное средство, если им приняты необходимые меры,
исключающие самопроизвольное движение транспортного
средства или использование его в отсутствии водителя”.
Перед эксплуатацией автосигнализации StarLine А92 Dialog
внимательно ознакомьтесь с мерами безопасного использования
функции дистанционного или автоматического запуска двигателя,
изложенными ниже:

инст рукция по экспл уатации

3

1. Всегда паркуйте автомобиль на открытой, хорошо
проветриваемой площадке.

2. Всегда ставьте автомобиль на стояночный тормоз, который должен
находиться в исправном состоянии и исключать возможность
движения автомобиля.

3. Оставляя автомобиль, обязательно устанавливайте рычаг
управления автоматической трансмиссии в положении “PARK”,
а рычаг переключения ручной коробки передач – в нейтральное
положение.

4. Если в Вашем автомобиле используется ручная коробка передач,
то перед включением функции дистанционного или автоматического
запуска двигателя обязательно выполняйте процедуру подготовки к
запуску двигателя -“программную нейтраль”.

5. Никогда не запускайте двигатель автомобиля в отсутствии водителя,
если кто-либо находится перед автомобилем или позади него.

6. Никогда не передавайте брелки управления автосигнализацией
детям, а также другим лицам без их предварительного ознакомления
с инструкцией по эксплуатации.

7. На автомобилях с ручной коробкой передач не рекомендуется
производить дистанционный или автоматический запуск двигателя,
если автомобиль находится вне зоны видимости, и пользователь
автосигнализации не в состоянии контролировать процесс запуска
двигателя.

8. Перед тем как включать функцию дистанционного или
автоматического запуска двигателя:

•  убедитесь в исправном состоянии автомобиля

•  убедитесь в наличии достаточного количества топлива, масла,

охлаждающей жидкости и т.д.

•  выключите стеклоочистители

•  установите параметры работы отопителя салона (кондиционера),

обогрева стекол и других аксессуаров на необходимые уровни

•  установите регулятор обдува салона на циркуляцию возду ха,
что позволит более эффективно прогреть или охладить воздух в
автомобиле

StarLine A92 Dialo g

4

Содержание

Введение ..... ....... .................. .............. ....... .............. ....... .................. .............. ....... .............. ......7

Комплект поставки.............. .............. ....... .............. ....... .................. .............. ....... .............. ....8

Технические харак теристики ............. .............. ....... .................. .............. ....... .............. ....10

Охранные и сервисные функц ии сигнализации...... ....... ............................. .............. .11

Управ ление с игнализаци ей с помо щью брел ков

Брелки управления сигнализацией ..... ....... .............. ....... .............. ....... .................. ........14

Продо лжительность нажати я кнопок брелков......... .............. ....... .............. ....... ......15

Основные команды брелков.............. .............. ....... ............................. .............. ....... ......15

Жидкокрис таллический д исплей брелка.... ....... .............. ....... .................. .............. ...19

Индикация режимов и функций........ ....... .................. .............. ....... .............. ....... .........19

Индикация состояния сигнализации и ав томобиля........... .............. ....... ................20

Меню функций основного б релка...... ....... .................. .............. ....... .............. ....... ........21

Курсорный спо соб у правлени я сигнализацией... .................. .............. ....... .............24

Перечень функций и режимов , ак тивируемых курсорным cпособом ....... ........25

Охранные и против оугонны е функци и автоси гнализ ации

Включение охраны со звуковыми сигна лами подтв ерждения....... .................. ...26

Включение охраны без звуковых сигналов подтверж дения............. .............. .....27

Включение бесшумной охраны..... .................. .............. ....... .............. ....... .................. ..28

Автоматическое вк лючение охран ы.......... .............. ....... .................. .............. ....... ......29

Включение охраны с работающим двигателем.... .................. .............. ....... ............. 30

Дист анционная остановка двигате ля без выключения режи ма охраны........ ..... 32

Включение охраны без брелк а...... ....... .............. ....... .............. ....... .................. .............33

Автоматический возврат в режим охраны..... ....... .............. ....... .............. ....... ...........34

Обход салонного света (задержка акт ивации датчиков)........... .............. ....... ......34

Самодиагностика при включени и охраны... .............. ....... .................. .............. ....... ..35

Выключение охраны со звуковыми сигналами подтверж дения... .................. .....36

Выключение охраны без звуковы х сигналов подтверж дения...... ....... ...............37

Выключение охр аны без использования бр елка....... .............. ....... .................. .......38

Выключение охраны с раб отающим двигателем .............. ....... .............. ....... ...........39

Самодиагностика при вык лючении охраны.............. .............. ....... .............. ....... ......4 0

Сигна лы тревоги.. ....... .............. ....... .............. ....... .................. .............. ....... .............. ....... ....41

Отображение сигналов тревоги на дисплее брелка........... .............. ....... ...............42

Прерывание сигнал ов тревоги без вык лючения режима охраны..... ....... ..........43

Защищенность сигнализации от отключения питания......... ....... .............. ....... ......4 4

инст рукция по экспл уатации

5

Режим антиограб ления.......... ....... ............................. .............. ....... .................. .............. ...45

Включение режима антиограбления брелком.. .............. ....... .................. .............. .....45

Скрытое включение режи ма антиограбления. .................. .............. ....... ....................46

Выключение режима антио грабления ..... .............. ....... .............. ....... .................. ........ 48

Режим «паника»........... .............. ....... .............. ....... .................. .............. ....... .............. ....... ....49

Режим иммобилайзера....... .............. ....... .................. .............. ....... .............. ....... ................49

Серв исные функци и сигнализации

Контроль состо яния автомобиля, напря жения АКБ и температуры салона....50

Поиск автомобиля на стоянке и контроль температуры двигателя.............. .....51

Временное отключение датчика уд ара........ ....... .............. ....... .................. .............. ...52

Автоматическое управление замками дверей.... ............................. .............. ....... ....53

Дист анционное управ ление замками дверей ....... .............. ....... .................. .......... 54

Управление дополнительным каналом «откр ывание багажник а).............. .........55

Управление до полнительным каналом №1................ .............. ....... .............. ....... ......57

Управление дополнительным каналом №2.... ....... .............. ....... .................. .............. 59

Управление дополнительным к аналом №3........ .................. .............. ....... .................6 0

Режим турботаймера........... .............. ....... .................. .............. ....... .............. ....... ............61

Программирование режима турботаймера......... ....... .............. ....... .............. ....... ....61

Включение т урботаймера........ ....... .............. ....... ............................. .............. ....... .........61

Вызов из автомобиля .. .............. ....... .............. ....... .................. .............. ....... .............. ....... 63

Световая индикация о ткрытых дверей.. .............. ....... ............................. .............. .....63

Контроль заряда элеме нта питания брелка с ЖКИ....... ....... .................. .............. ....63

Контроль исправно сти концевы х вык лючателей....... .................. .............. ....... ......64

Режим сервисного обслуживани я...... ....... .............. ....... .............. ....... .................. .......65

Блокировк а к нопок брелка. .............. ....... .............. ....... .................. .............. ....... ...........66

Запись кодов брелков... .............. ....... .................. .............. ....... .............. ....... .................. 67

Контроль количества брелков, записанных в сис тему......... .............. ....... .............68

Персональный код экс тренного выключения охраны........ ....... .................. ...........68

Алгоритм ввода персонального кода экстрен ного вык лючения охраны .... ......69

Дис танцион ный запуск дв игателя

Особеннос ти работы дистанци онного запуска двигателя......... ....... .............. ......70

Подготовка к дистанционному запуску на автомобилях с ру чной КПП............71

Выпол нение программной нейтрали.............. .............. ....... .................. .............. .......71

Дист анционный запуск дви гателя брелком ....... ....... .............. ....... .............. ....... .......74

Дист анционная остановка двигателя.............. .............. ....... .............. ....... ..................75

Дист анционное продление работы двигателя......... .................. .............. ....... .........76

Подготовка к движению пос ле дистанционного запуска..... .................. .............. .77

StarLine A92 Dialo g

6

Авто матичес кий запуск двигателя

Автоматический зап уск двигателя по будильнику...... ....... .............. ....... ................78

Периодический з апуск двигател я...... ....... .............. ....... .............. ....... .................. .......79

Автоматический запуск двиг ателя по температуре.......... .............. ....... .............. ...80

Выключение автоматических запусков.. .............. ....... .................. .............. ....... .........81

Индикация работающего двигателя пос ле автоматического запуска.. .............81

Прог раммир ование функц ий

Программирование охранных и серв исных функций (таблица № 1)......... ....... 82

Программирование параметров запуска двигателя (таблица № 2). ....... ........84

Элементы питания брелков и их замена ........... .................. .............. ....... .............. ....86

инст рукция по экспл уатации

7

Введение

StarLine A92 Dialog - современная автомобильная охранная система.
Защитные свойства системы реализованы по инновационным
технологиям.

Для передачи команд управления в StarLine B92
Dialog применен диалоговый алгоритм авторизации
с криптостойким кодом и индивидуальным для
каждого изделия ключом шифрования, исключающий
интеллектуальный электронный взлом.

Применение многоканального радиотракта,
реализованного на узкополосном интегральном FM
трансивере, спроектированном по специальному
заказу, обеспечивает повышеннную дальность и
помехозащищенность в условиях современного
мегаполиса.

Система устойчива к индустриальным помехам
и позволяет получать на брелок извещения о
происходящих с автомобилем событиях на расстоянии
более 1 км. в условиях городской зашумленности
радиоэфира.

Система дистанционного запуска обеспечивает
запуск двигателя на автомобилях с механической
и автоматической трансмиссией, с дизельным или
бензиновым двигателем.

StarLine A92 Dialo g

8

Комплект поставки

•  1, 2 - инструкции по установке и эксплуатации;

•  3, 4 - гарантийный талон и памятка;

•  5 - брелок дистанционного управления с обратной связью и

жидкокристаллическим (ЖК) дисплеем;

•  6 - центральный процессорный блок;

•  7 - модуль приемопередатчика с антенной;

•  8 - брелок дистанционного управления без ЖК-дисплея;

•  9 - двухуровневый датчик удара;

•  10 - элемент питания для брелка с ЖК-дисплеем;

•  11 - кнопка капота;

•  12 - датчик температуры двигателя;

•  13 - сервисная кнопка;

•  14 - кабель датчика удара;

•  15 - светодиодный индикатор;

•  16 - кабель подключения датчика температуры двигателя

•  17 - кабель приемопередатчика;

•  18 - силовой кабель питания и цепей запуска двигателя;

•  19 - основной кабель с 18-контактным разъемом;

•  20 - провода подключения концевых выключателей;

•  21 - кабель центрального замка с 6-контактным разъемом;

инст рукция по экспл уатации

9

StarLine A92 Dialo g

10

Технические характеристики

• Несущая частота радиосигнала управления . ... .. от 433,05 до 434,79 МГц

• Количество час тотных каналов  управления ... ... ... ... ... ..... ... ... ... ... ... ....128

• Максимальный радиус  действия  основного  брелка:

- в режиме передачи команд блок у сигнализации .... ... ..... ........... 800 м*

- в режиме приема сигналов от блока сигнализации ... ..... ... ..... .. 2000 м*

• Максимальный радиус действия дополнительного брелка . ..... ... ...  15 м*

• Тип датчика удара . ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... .....  пьезоэлектрический

• Рабочая температура ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... . от -40 до +85 °С

• Напряжение питания постоянного тока .. ... ... ... ..... ... ... ... ... ... ..... ... ..9 - 18 В

• Ток, потребляемый сигнализацией в режиме охраны .. .не бол ее  25 мА

Максимально допустимый ток на выходах:

• подключения сирены .. ... .. ... ... ... ... ... ... .. ... ... ... ... ... ... .. ... ... ... ... ... ... .. ... ... ... 2 А

• подключения световых  сигналов  . ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... 2х 7,5 А

• управления электроприводами замков дверей .... ... ... ... ... ... ..... ... ... .  15 А

• вк лючения зажигания ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... .. 25/30 А

• вк лючения аксесс уаров . ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... . 25/30  А

• включения стартера  ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... ... ... .  25/30 А

• встроенной блокировки двигателя . ... ..... ... ... ... ... ... ..... ... ... ... ... ... ..... ... 15 А

• управления блокировкой двигателя ..................................................... 200 мА

• дополнительных каналов управ ления . ... ... ... ... ..... ... ... ... ... ... ..... ... .  200 мА

• Питание основного брелка ... .. 1,5В (1 элемент питания типа «ААА»)

• Питание дополнительного брелка...3В (1 элемент питания типа «CR2450»)

* Дальн ость дейс твия брел ков может уменьшатьс я в зависи мости от
места установки приемопер едатчика, месторасп оложения а втомобиля
и п ользовате ля, ради очастотных помех, п огодных условий, напряжени яя
авто мобильног о аккумул ятора и на пряжения элемента пи тания бре лка.

StarLi ne А92 Dialo g разреше на к исполь зованию на те рритории Р Ф
и соотве тствует всем тр ебованиям н ормативных док уменов РФ.
Срок с лужбы StarL ine А92 Dialo g составляе т 5 лет при услов ии, что изде лие
устана вливаетс я и эксплу атируется в соответ ствии с ин струкциями по
устано вке и эксплу атации.

инст рукция по экспл уатации

11

Охранные и сервисные
функции сигнализации

Охраняемые зоны автомобиля и способы их контроля

•  Двигатель — реле блокировки

•  Двери, капот, багажник, стояночный тормоз

— концевые выключатели

•  Кузов — двухуровневый датчик удара

•  Зажигание — вход контроля цепи зажигания

Защищенность сигнализации

•  Диалоговый код управления с индивидуальными ключами
шифрования исключает интеллектуальный электронный взлом

•  Запатентованный 128 канальный узкополосный трансивер
обеспечивает надежную работу в условиях городских помех

•  Запоминание исходного состояния при отключении питания и
возврат в то же состояние при восстановлении питания

•  Ограничение количества цик лов сигналов тревоги от датчиков

•  Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

•  Режим охраны со звуковыми и световыми сигналами тревоги

•  Подача сигналов оповещения о тревоге на брелок с обратной

связью

•  Режим бесшумной охраны

•  Режим охраны с работающим двигателем

•  Бесшумное включение / выключение режима охраны

•  Автоматическое включение режима охраны

•  Включение / вык лючение режима охраны без использования 

брелка

•  Автоматический возврат в режим охраны при случайном
выключении

StarLine A92 Dialo g

12

•  Режим иммобилайзера

•  Режим антиограбления

•  Режим «паника»

•  Сохранение блокировки двигателя при демонтаже сигнализации

•  Программируемый персональный код экстренного отключения

Самодиагностика и индикация режимов работы

•  Информативный брелок с жидкокристаллическим дисплеем

•  Светодиодная подсветка дисплея брелка

•  Автоматический контроль охранных датчиков с отключением

неисправных и сообщением об отключении

•  Индикация состояния сигнализации светодиодом и на дисплее
брелка

•  Индикация состояния и причин срабатывания сигнализации
по 7 зонам охраны

•  Индикация неисправной зоны при включении режима охраны

•  Индикация факта срабатывания сигнализации звуковыми

сигналами

•  Светодиодная индикация исправности концевых выключателей

Сервисные функции сигнализации

•  Обход зоны дверей на время задержки погасания салонного света

•  Дистанционное отключение датчиков по уровням в режиме

охраны

•  Дистанционное управление центральным замком

•  Управление центральным замком от замка зажигания

•  Двухшаговое отпирание замков дверей

•  Двухимпульсное отпирание замков дверей

•  Возможность реализации функции «комфорт»

•  4 канала управления дополнительным оборудованием

•  Управление освещением салона автомобиля

инст рукция по экспл уатации

13

•  Режим поиска автомобиля

•  Сервисный режим

•  Режим вызова из автомобиля (поиск брелка)

•  Защита от случайного нажатия кнопок брелка

•  Звуковой и вибро режимы работы основного брелка

•  Раздельная индикация температуры в салоне и под капотом

автомобиля

•  Индикация напряжения АКБ автомобиля

•  Программирование новых и стирание утерянных брелков

•  Дистанционное программирование режимов и функций

сигнализации

•  Индикация текущего времени, будильник

Функции запуска двигателя

•  Дистанционный запуск / остановка двигателя

•  Дистанционное продление работы запущенного двигателя

•  Автоматический запуск двигателя по температуре, по будильнику,

периодический запуск каждые 2, 3, 4 или 24 часа.

•  Выбор типа двигателя: бензин / дизель

•  Выбор типа трансмиссии: автоматическая / ручная

•  Контроль работы двигателя по сигналам таходатчика, генератора

или по изменению напряжения бортовой сети

•  Автоматическая защита от перекрутки стартера при запуске
двигателя

•  Индикация оставшегося времени работы запущенного двигателя
на дисплее брелка

Управление сигнализацией

StarLine A92 Dialo g

14

с помощью брелков

Брелки управления сигнализацией

Система комплектуется двумя брелками управления:

основной брелок: дополнительный брелок:

4-х кнопочный брелок с обратной 3-х кнопочный брелок
связью и жидкокристаллическим без дисплея
(ЖК) дисплеем

Основной и дополнительный брелки равноценны по криптостойкости.
Для передачи команд управления в обоих брелках используется
диалоговый алгоритм шифрования, исключающий интеллектуальный
электронный взлом.

Информация о состоянии охранной системы передается на основной
брелок при

- срабатывании датчиков и возникновении тревоги

- выполнении команд, переданных с других брелков

- изменении режимов работы и функций сигнализации
при этом на дисплее отображается текущее состояние сигнализации,

включаются звуковые, вибросигналы и подсветка дисплея.
Кроме этого на ЖК-дисплей брелка выводится информация о тек ущем

времени, включенном будильнике, напряжении АКБ и температуре в
салоне автомобиля.

Для того, чтобы максимально использовать возможности,

инст рукция по экспл уатации

15

предоставляемые охранной системой, мы рекомендуем использовать
основной брелок управления.
Дополнительный брелок мы рекомендуем использовать только при
отсу тствии возможности работы с основным. Функции пейджера в
дополнительном брелке не реализованы, он предназначен только для
передачи основных команд управления.

Продолжительность
нажатия кнопок брелков

В этом разделе и далее используются следующие
определения продолжительности и последовательности
нажатия кнопок брелков:

•  Кратковременное нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды.

•  Длительное нажатие — нажатие и удержание кнопки

(или двух кнопок) до появления мелодичного звукового сигнала.

•  Двойное нажатие — два нажатия одной кнопки в

течение 0,5 секунд.

•  Последовательное нажатие — два нажатия одной или разных

кнопок. Первое нажатие должно быть длительным (до появления
звукового сигнала), второе нажатие - кратковременным

(п

осле отпускания первой кнопки).

Основные команды брелков

Управление функциями охраны

КОМАНДА

НАЖ АТЬ КНОПКИ УСЛОВИЯ

Осно вной

брел ок

Допо лнит.

брел ок

Заж игание икон ки охра на

Вклю чить ох рану
(со зву ковым
подт вержде нием)

1 коро тко

1 коро тко вык л.

любы е кром е

вык л.

+

3 коро тко

StarLine A92 Dialo g

16

КОМАНДА

НАЖ АТЬ КНОПКИ УСЛОВИЯ

Осно вной

брел ок

Допо лнит.

брел ок

Заж игание Иконк и О храна

Выкл ючить о храну
(со зву ковым
подт вержде нием)

1 коро тко

2 коро тко вык л.

любы е кром е

вкл .

+

2 коро тко

Вклю чить ох рану
(без з вуково го
подт вержде ния)

1 дво йное 1 дво йное выкл.

любы е кром е

вык л.

Выкл ючить о храну
(без з вуково го
подт вержде ния)

1 дво йное 2 дво йное выкл.

любы е кром е

вкл .

Вклю чить
бесш умную
охра ну

+

3 коро тко

вык л.

любы е кром е

вык л.

Выкл ючить
бесш умную
охра ну

+

2 коро тко

вык л.

любы е кром е

вкл .

Прер вать с игналы
трев оги

1 коро тко

2 коро тко вык л. любы е вк л.

+

2 коро тко

+

2 коро тко

Вклю чить р ежим
анти ограбл ения

1 + 3

дли тельно

до

1 + 2

дли тельно

вкл .

любы е кром е

вык л.

+

3 коро тко

инст рукция по экспл уатации

17

КОМАНДА

НАЖ АТЬ КНОПКИ УСЛОВИЯ

Осно воной

брел ок

Допо лнит.

брел ок

Заж игание икон ки охра на

Вклю чить
реж им
“ПАНИ КА”

1 + 3

дли тельно

до

1 + 2

дли тельно

вык л.

любы е кром е

не за висит

Отк лючени е
(вкл ючение)
датч ика уда ра
по ур овням

+

2 или 3

коро тко

2 + 1

пос ледова т.

вык л. любы е вк л.

Управление двигателем

Запу ск двиг ателя,
прод ление работы
уже з апуще нного
двиг ателя н а 5
мину т

+

3 коро тко

1 + 3

пос ледова т.

вык л.

любы е кром е

не за висит

Ост ановка
двиг ателя

+

2 коро тко

1 + 2

пос ледова т.

вык л.

любы е кром е

не за висит

Управление оборудованием

Упра вление
кана лом
“откр ывание
бага жника”

+
2 или 3
коро тко

3

двой ное

не за висит лю бые не зави сит

Упра вление

( кан ал

№ 1 )

+
2 или 3
коро тко

3 + 2

пос ледова т.

не за висит лю бые не зави сит

Упра вление

( кан ал

№ 2 )

+
2 или 3
коро тко

3 + 3

пос ледова т.

не за висит

StarLine A92 Dialo g

18

Сервисные функции

КОМАНДА

НАЖ АТЬ КНОПКИ УСЛОВИЯ

Осно вной

брел ок

Допо лнит.

брел ок

Заж игание Иконк и О храна

Запр ос сос тояния
сигн ализа ции,
напр яжения АКБ
авто мобиля и
темп ерату ры
в сал оне

3

двой ное

не за висит лю бые не зави сит

+

2 или 3

коро тко

Поис к автом обиля
и про верка
темп ерату ры
двиг ателя

1 + 1

пос ледова т.3коро тко

не за висит лю бые не зави сит

Откр ыть (за крыть)
замк и

1

коро тко

2 (1)

коро тко

вкл любы е вык л.

+

2 (3) кор отко

+

2 (3) кор отко

Вклю чение
(вык лючение)
серв исного
режи ма

+

3 (2) ко ротко

не за висит лю бые вы кл.

инст рукция по экспл уатации

19

Жидкокристаллический
дисплей брелка

Индикация режимов и функций

Активация дополнительного канала «открывание багажника»

Активация дополнительного канала №1

Проверка состояния сигнализации

Режим сервисного обслуживания

Отключение датчика по уровням

Постановка и снятие с охраны с сигналами подтверждения

    Вк лючение/выключение бесшумного режима охраны

Запуск и остановка двигателя

Включение режима автоматического периодического запуска

Включение режима автоматического запуска по температуре

Активация дополнительного канала №2

Включение режима антиограбления

StarLine A92 Dialo g

20

Индикация состояния
сигнализации и автомобиля

Вк лючен режим охраны со звуковыми сигналами тревоги

Включен режим бесшумной охраны

Замки дверей закрыты

Замки дверей открыты

Зажигание включено

Открыты двери , капот , багажник

    Не затянут стояночный тормоз / нажат ножной тормоз

Двигатель работает

Требуется замена элемента питания брелка

Включен будильник

Вызов из автомобиля

Передача команд управления

Бесшумный режим брелка

Сработал 1-й уровень датчика удара

Сработал 2-й уровень датчика удара

инст рукция по экспл уатации

21

Меню функций
основного брелка

Меню функций основного брелка позволяет
сделать следующие настройки:

•  установить текущее время

•  установить время будильника

•  включить или выключить будильник

•  выбрать бесшумный режим брелка (виброрежим)

брелок

• цифры часов текущего времени
начнут мигать

• в течение 8 секунд приступите к
установке часов:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Для входа в меню функций брелка нажмите
и удерживайте кнопку 4 до появления 1
мелодичного, затем 2-х коротких сигналов

брелок

1

цифры минут текущего времени начнут мигать:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для
перехода к установке минут
текущего времени

StarLine A92 Dialo g

22

брелок

2

цифры часов будильника мигают:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для
перехода к установке часов
будильника

брелок

3

цифры минут будильника мигают:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для
перехода к установке минут
будильника

4

Коротко нажмите кнопку 4 для

перехода к включению/выключению 

будильника

брелок

иконка будильника мигает:
кнопка 2 — включает будильник (ON)
кнопка 3 — выключает будильник (OFF)

инст рукция по экспл уатации

23

брелок

5

иконка бесшумного режима мигает:

кнопка 2 — включение режима

кнопка 3 — выключение режима

Коротко нажмите кнопку 4 для
перехода к включению/выключению
бесшумного режима

(в бесшумном режиме звуковые сигналы брелка отсутствуют)

Если в течение 8 секунд отсутствуют нажатия на кнопки

- произойдет автоматический выход из режима
программирования функций брелка.

StarLine A92 Dialo g

24

Курсорный способ
управления сигнализацией

Управление сигнализацией (вк лючение/выключение 

различных функций и режимов) осуществляется курсорным
способом. Курсор - это мигающая подсветка одной из иконок
на дисплее брелка. Режим или функция, которая может быть
включена (или выключена) в данный момент, определяется
иконкой, на которой находится курсор.
Для того, чтобы выбрать требуемую функцию необходимо
переместить к урсор на соответствующую иконку:

брелок

1

• курсор начнет перемещаться
с иконки на иконку

• пауза и повторное нажатие изменяют
направление движения курсора

Коротко нажмите кнопку 4
2 или более раз для начала
движения курсора

2

Короткими нажатиями кнопки 4
переместите мигающий курсор на
требуемую иконку

Для включения выбранной
функции или режима нажмите
коротко кнопку 3 брелка

3а

Для выключения выбранной
функции или режима нажмите
коротко кнопку 2 брелка

3б

Если в течение 2 секунд отсутствуют нажатия на кнопки,
то произойдет автоматический выход из режима
передвижения курсора.

инст рукция по экспл уатации

25

Перечень функций и режимов,
активируемых курсорным способом

Активация дополнительного канала «открывание багажника»

Активации дополнительного канала №1

Проверка состояния сигнализации, контроль напряжения

АКБ и температуры салона автомобиля

Режим сервисного обслуживания (предназначен для

временного отключения охранных и противоугонных функций)

Отключение датчика удара по уровням

Постановка на охрану со звуковыми сигналами

подтверждения

Включение режима «тихой» охраны

Запуск двигателя

Режим запуска двигателя по будильнику

Режим периодического запуска

Режим запуска двигателя по температ уре

Активация дополнительного канала № 2

Включение режима «антиограбления»

Подробнее о работе перечисленных режимов и функций
смотрите в соответствующих разделах инструкции.

StarLine A92 Dialo g

26

Охранные и противоугонные
функции автосигнализации

Включение охраны
со звуковыми сигналами подтверждения

Перед включением охраны убедитесь, что

•  зажигание выключено

•  стояночный тормоз включен

•  двери, капот и багажник закрыты.

ИЛИ

Установите курсор на иконку
и нажмите коротко кнопку 3 брелка

• 1 сигнал сирены

• 1 световой сигнал

• замки дверей закроются

• светодиодный
индикатор
начнёт мигать

• 1 звуковой сигнал

• появится
индикация
включенного
режима
охраны

автомобиль

Нажмите коротко кнопку 1 брелка

брелок

Если двери, капот, багажник окажутся плохо закрытыми,
а стояночный тормоз не затянутым (или ножной тормоз
нажатым), или неисправен (постоянно замкну т) один из
концевых выключателей дверей, капота, багажника, то
сигнализация предупредит об этом
4 сигналами сирены и 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 35).

инст рукция по экспл уатации

27

Включение охраны
без звуковых сигналов подтверждения

Перед включением охраны убедитесь, что

•  зажигание выключено

•  стояночный тормоз включен

•  двери, капот и багажник закрыты

брелок

• 1 световой сигнал

• замки дверей закроются

• светодиодный
индикатор
начнёт мигать

• 1 звуковой сигнал

• появится индикация
включенного режима охраны

автомобиль

Нажмите коротко 2 раза кнопку 1 брелка

Если двери, капот, багажник окажутся плохо закрытыми,
а стояночный тормоз не затянутым (или ножной тормоз
нажатым), или неисправен (постоянно замкнут) один из
концевых выключателей дверей, капота, багажника, то
сигнализация предупредит об этом
4 сигналами сирены и 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 35).

StarLine A92 Dialo g

28

Включение
бесшумной охраны

В режиме бесшумной охраны при срабатывании любого из
охранных датчиков сигналы сирены автомобиля отсутствуют.
Состояние «тревога» сопровождается только световыми
сигналами.

Установите курсор на иконку
и нажмите коротко кнопку 3 брелка

брелок

• 1 световой сигнал

• замки дверей закроются

• светодиодный индикатор
начнёт мигать

• 1 звуковой сигнал

• появится индикация включенного
режима бесшумной охраны

автомобиль

Если двери, капот, багажник окажутся плохо закрытыми,
а стояночный тормоз не затянутым (или ножной тормоз
нажатым), или неисправен (постоянно замкну т) один из
концевых выключателей дверей, капота, багажника, то
сигнализация предупредит об этом
4 сигналами сирены и 4 световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 35).

инст рукция по экспл уатации

29

Автоматическое включение охраны

Для автоматического включения охраны функция 4 таб. №1
должна быть запрограммирована на вариант 1 или 2.

1

При закрытых дверях выключите зажигание,
выйдите из автомобиля и закройте все двери

• прозвучит 1 сигнал сирены

• световые сигналы вспыхнут 1 раз

автомобиль

при закрытии последней двери:

Через 10 секунд после закрытия последней двери
автоматически включится режим охраны

• 1 световой сигнал

• 1 сигнал сирены

• замки дверей
закроются (зависит
от состояния
функции 4 таб. №1)

• 1 звуковой сигнал

• появится
индикация
включенного
режима
охраны

автомобиль

брелок

Если запрограммировано автоматическое включении
охраны НЕ ЗАБЫВАЙТЕ ключи и брелок в автомобиле,
когда покидаете его!

Если неисправен (постоянно замкнут) один из кнопочных
выключателей дверей, то автоматического вк лючения
режима охраны не произойдет (см. “Контроль исправности
концевых выключателей”, стр. 64).
Если не включен стояночный тормоз, открыты капот или
багажник, то после включения охраны последуют

4 сигнала сирены и 4 световых сигнала.

StarLine A92 Dialo g

30

Включение охраны
с работающим двигателем

Перед включением охраны убедитесь, что

•  капот закрыт

•  автомобиль стоит на нейтральной передаче

(либо в режиме PARK при автоматической трансмиссии)

•  двигатель работает

1

Включите стояночный тормоз и откройте дверь

брелок

• светодиодный
индикатор начнёт
гореть постоянно

• прозвучит мелодичный сигнал

• отобразится
оставшееся
время работы
двигателя (r10,
(r20, r30, или r99)

автомобиль

2

Установите курсор на иконку

или и нажмите

коротко кнопку 2 брелка

инст рукция по экспл уатации

31

брелок

• 1 сигнал сирены

• 1 световой сигнал

• будет отключен датчик
удара и контроль зоны
зажигания

• замки дверей закроются

• по истечении заданного
времени работы
двигатель будет
остановлен без
выключения режима
охраны

• 1 звуковой сигнал

• появится индикация
включенного режима охраны

• останется индикация
работающего двигателя и
оставшегося времени работы
двигателя

автомобиль

3

Извлеките ключ из замка зажигания,
выйдите из машины, закройте все
двери и нажмите на брелке кнопку 1

Если не включен стояночный тормоз или открыт капот,
то после нажатия на брелке кнопки 2 (пункт 2) индикации
оставшегося времени работы двигателя (r10, r20, r30, или r99)
на дисплее брелка НЕ появится (последуют два звуковых
сигнала брелка).

Время работы двигателя определяется функцией 2 таб. №2.
Если выбраны значения 10, 20 и 30 минут - индикация
оставшегося времени работы двигателя обновляется каждую
минуту (например r10, r09, r08, ... r00).
Если выбрано значение «без ограничения»

- на дисплее постоянно индицируется «r99».

StarLine A92 Dialo g

32

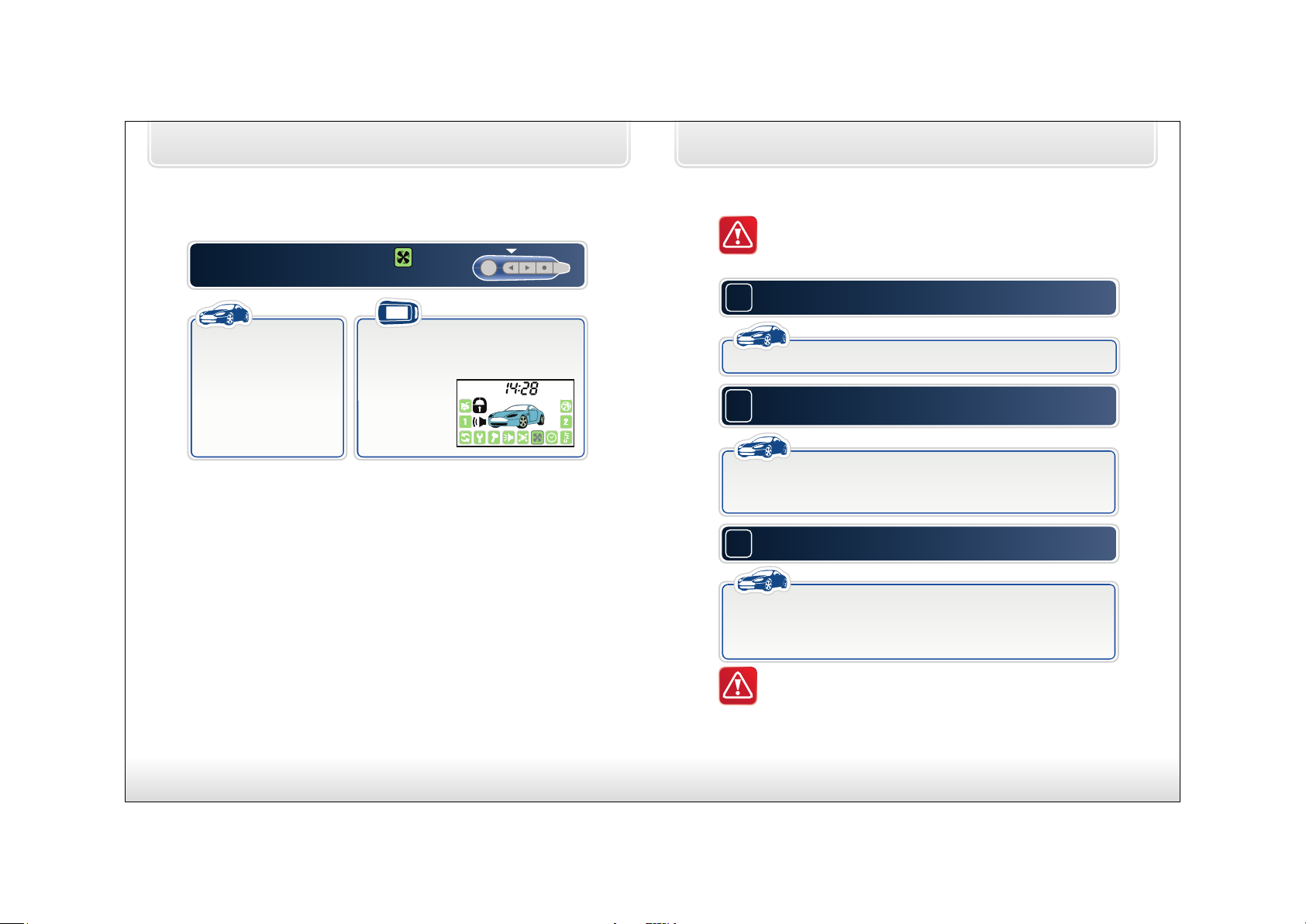

Дистанционная остановка двигателя
без выключения режима охраны

• 3 световых сигнала

• светодиодный
индикатор начнёт
мигать

• двигатель будет
остановлен

• режим охраны
останется включенным

• прозвучит мелодичный сигнал

• индикация работающего двигателя
исчезнет

• останется
индикация
включенного
режима
охраны

автомобиль

Установите курсор на иконку
и нажмите коротко кнопку 2 брелка

брелок

инст рукция по экспл уатации

33

Включение охраны без брелка

Перед включением охраны без брелка убедитесь, что

•  зажигание выключено

•  стояночный тормоз включен

•  двери, капот и багажник закрыты

1

Откройте дверь водителя и включите зажигание

• светодиодный индикатор состояния начнет мигать

автомобиль

2

Нажмите сервисную кнопку 3 раза
и выключите зажигание

• последуют: 1 сигнал сирены и 1 световой сигнал

• начнётся отсчет 20 - секундного интервала , по истечении
которого автоматически включится режим охраны

автомобиль

3

Выйдите из автомобиля и закройте все двери

через 20 сек унд после выключения зажигания
автоматически включитс я режим охраны:

• прозвучит 1 сигнал сирены, световые сигналы вспыхнут 1раз

• замки дверей закроются

автомобиль

Если на момент включения охраны окажется, что двери, капот
или багажник плохо закрыты, либо неисправен (постоянно
замкнут) один из кнопочных выключателей дверей, капота,
багажника, то сигнализация отключит охрану этой зоны,
последуют 4 сигнала сирены и 4 световых сигнала.

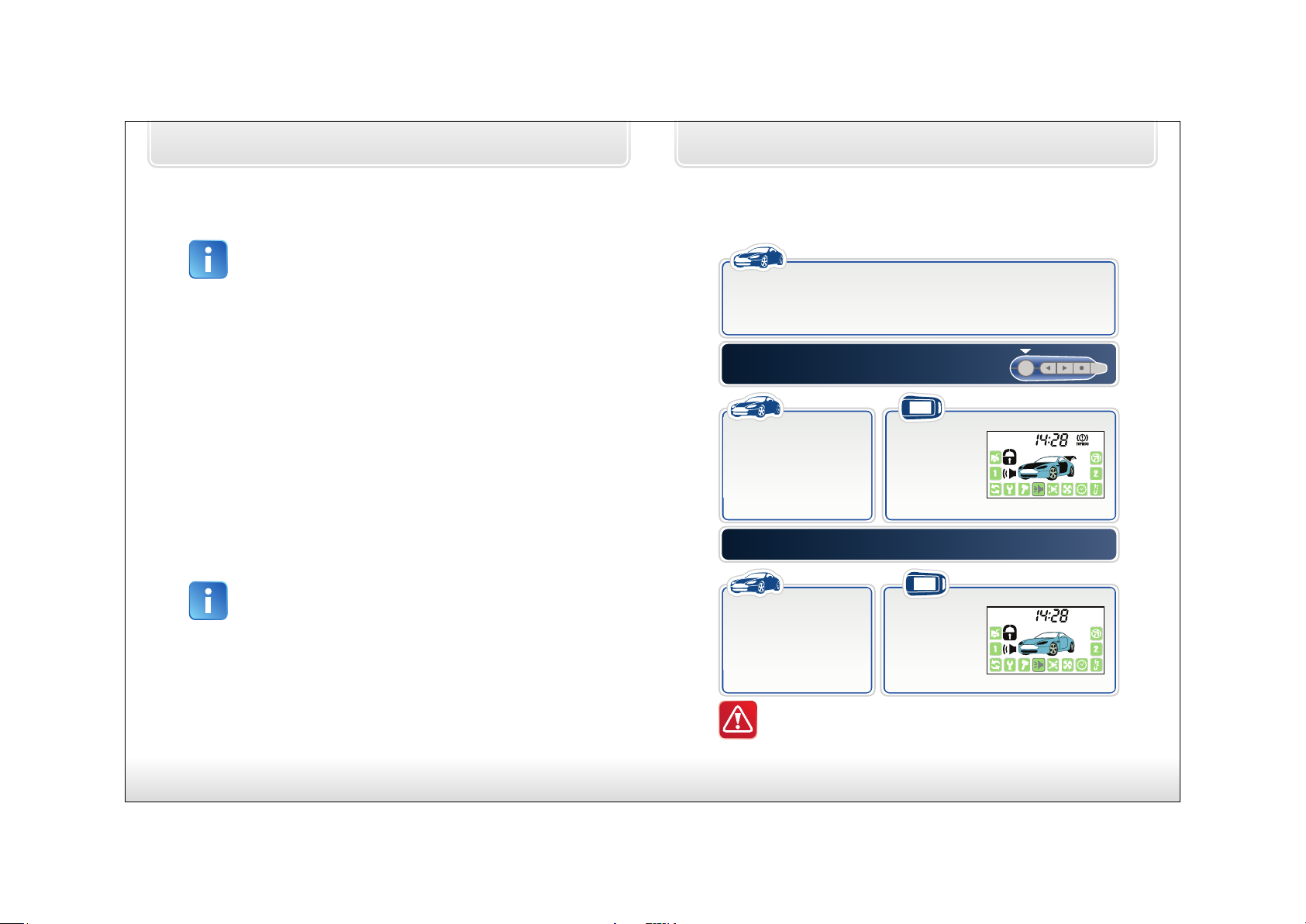

StarLine A92 Dialo g

34

Автоматический возврат
в режим охраны

Если запрограммирован автоматический возврат в режим
охраны (функция 5 таб №1) и в течение 30 секунд после
выключения охраны двери автомобиля не открывались,
сигнализация автоматически вновь включит режим охраны.

Внимание! Запирание замков дверей произойдет если они
подключены к сигнализации и запрограммирован вариант
автовозврата в режим охраны с запиранием замков дверей (функция
5 таб. №1). Повторное включение охраны подтвердится 1 сигналом
сирены и 1 вспышкой световых сигналов; последует 1 звуковой сигнал
брелка. Двигатель будет заблокирован. Светодиодный индикатор
начнет мигать, показывая, что автомобиль охраняется.
Если неисправны концевые выключатели дверей, капота или багажника,
то после повторного включения охраны последуют
4 световых сигнала и 4 сигнала сирены.
Прозвучит1 сигнал брелка.

Обход салонного света
(задержка активации датчиков)

Задержка активации датчиков может быть необходима для
обхода зоны дверей на время плавного погасания салонного
света автомобиля или для успокоения датчиков удара или
объема. В противном случае, при включении режима охраны
могут последовать ложные предупредительные сигналы.
В зависимости от программирования (функция 3 таб. №1)
может быть установлена 5, 30 или 60 - секундная задержка.

инст рукция по экспл уатации

35

Самодиагностика при включении охраны

При вк лючении охраны сигнализация автоматически
проверяет все зоны, которые должны быть взяты на охрану.

• двери, капот или багажник плохо закрыты

• не включен стояночный тормоз

• неисправен (постоянно замкнут) один из концевых
выключателей дверей, капота или багажника

автомобиль

брелок

• 4 сигнала сирены

• 4 световых сигнала

• соответствующая зона
временно исключается
из контура охраны

• 1 звуковой
сигнал

• появится
индикация
не взятой на
охрану зоны

автомобиль

Включите режим охраны
нажатием кнопки 1 брелка

• соответствующая
зона будет взята на
охрану

• при закрывании
дверей замки будут
повторно закрыты

• 1 звуковой
сигнал

• появится
индикация
взятой на
охрану зоны

автомобиль

брелок

Закройте двери, капот, багажник

В случае самопроизвольного устранения неисправности
при включенном режиме охраны сигнализация сразу
автоматически возьмет эту зону на охрану.

StarLine A92 Dialo g

36

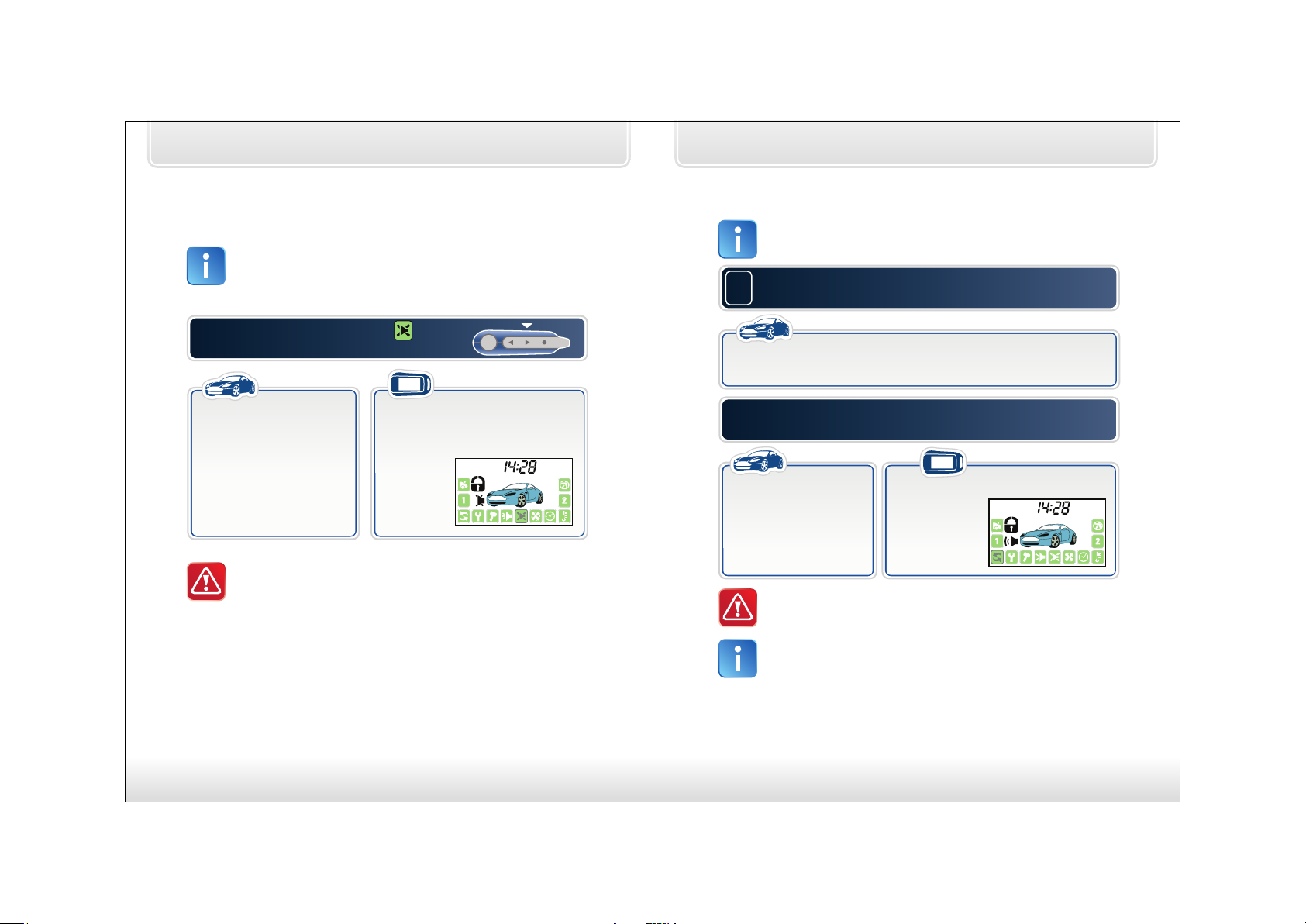

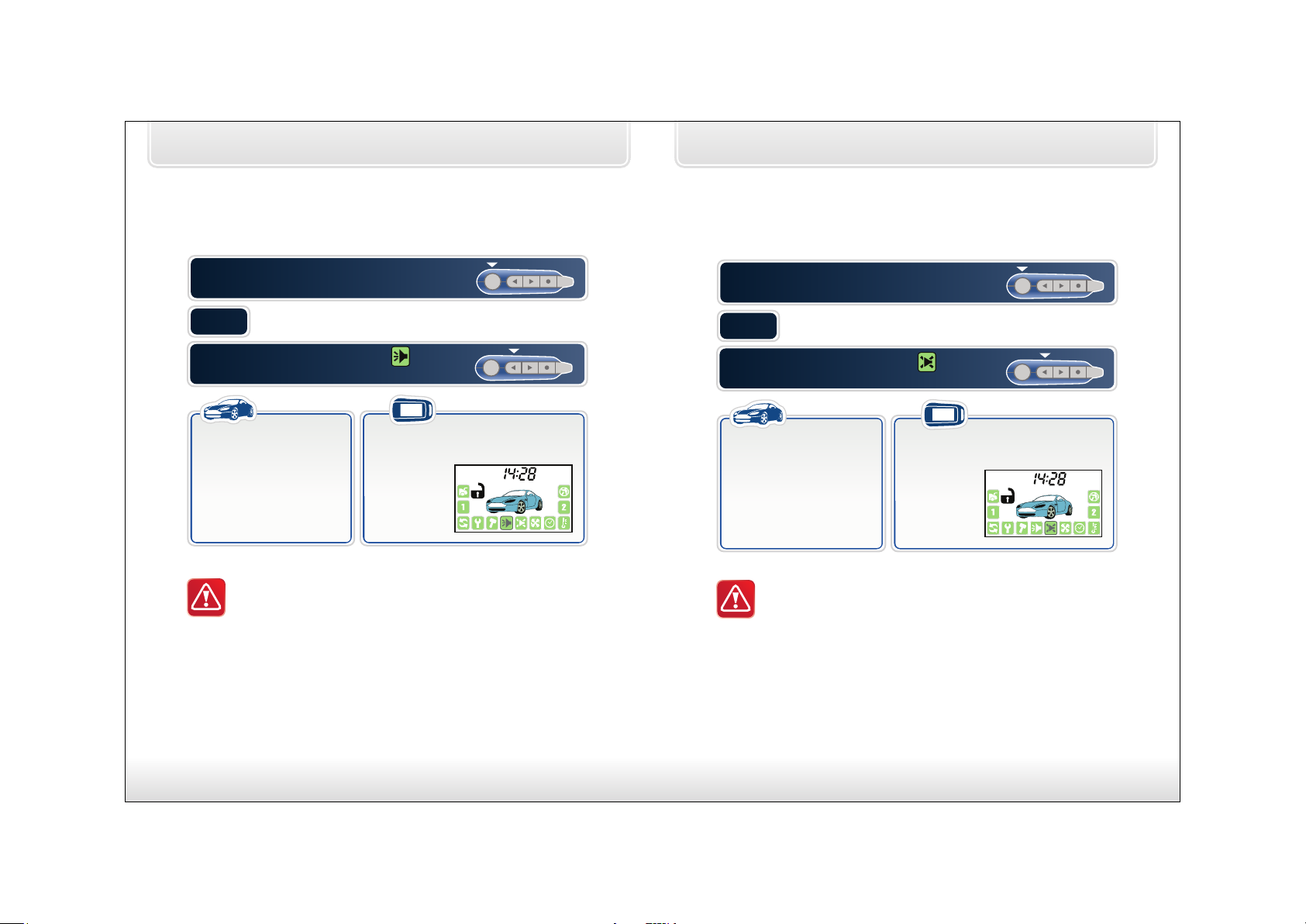

Выключение охраны
со звуковыми
сигналами подтверждения

Нажмите на брелке кнопку 1

ИЛИ

Установите курсор на иконку
и нажмите коротко кнопку 2 брелка

брелок

• 2 сигнала сирены

• 2 световых сигнала

• замки дверей откроются

• светодиодный индикатор
погаснет

• 2 звуковых сигнала

• появится индикация выключенного
режима
охраны

автомобиль

Если при выключении охраны последуют
3 сигнала сирены и 3 световых сигнала,
это означает, что в режиме охраны происходило
срабатывание датчиков (см. «Самодиагностика при
выключении охраны», стр. 40).

инст рукция по экспл уатации

37

Выключение охраны
без звуковых
сигналов подтверждения

Нажмите коротко 2 раза кнопку 1 брелка

ИЛИ

Установите курсор на иконку
и нажмите кнопку 2 брелка

брелок

• 2 световых сигнала

• замки дверей откроются

• светодиодный индикатор
погаснет

• 2 звуковых сигнала

• появится индикация выключенного
режима
охраны

автомобиль

Если при выключении охраны последуют
3 сигнала сирены и 3 световых сигнала,
это означает, что в режиме охраны происходило
срабатывание датчиков (см. «Самодиагностика при
выключении охраны», стр. 40).

StarLine A92 Dialo g

38

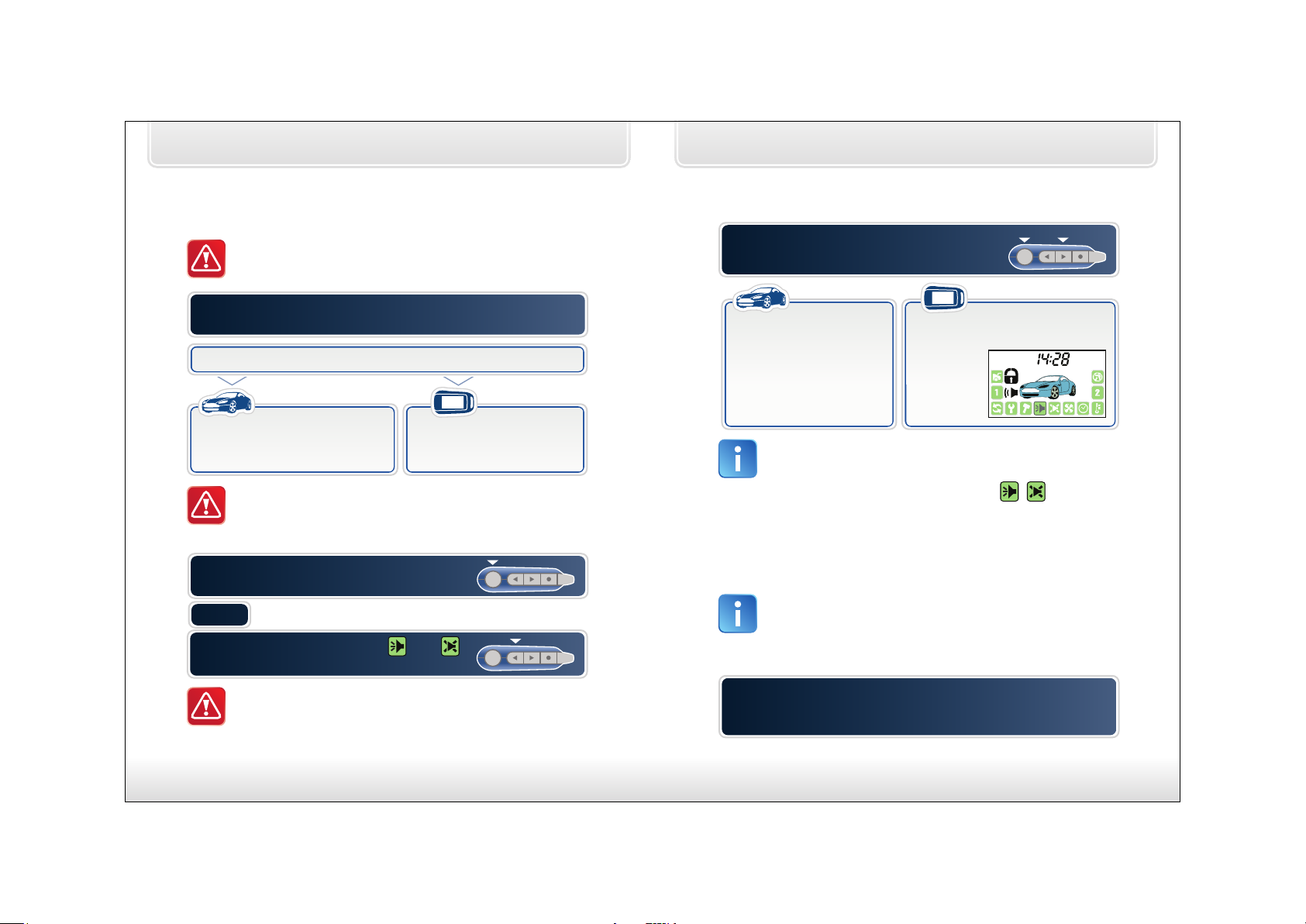

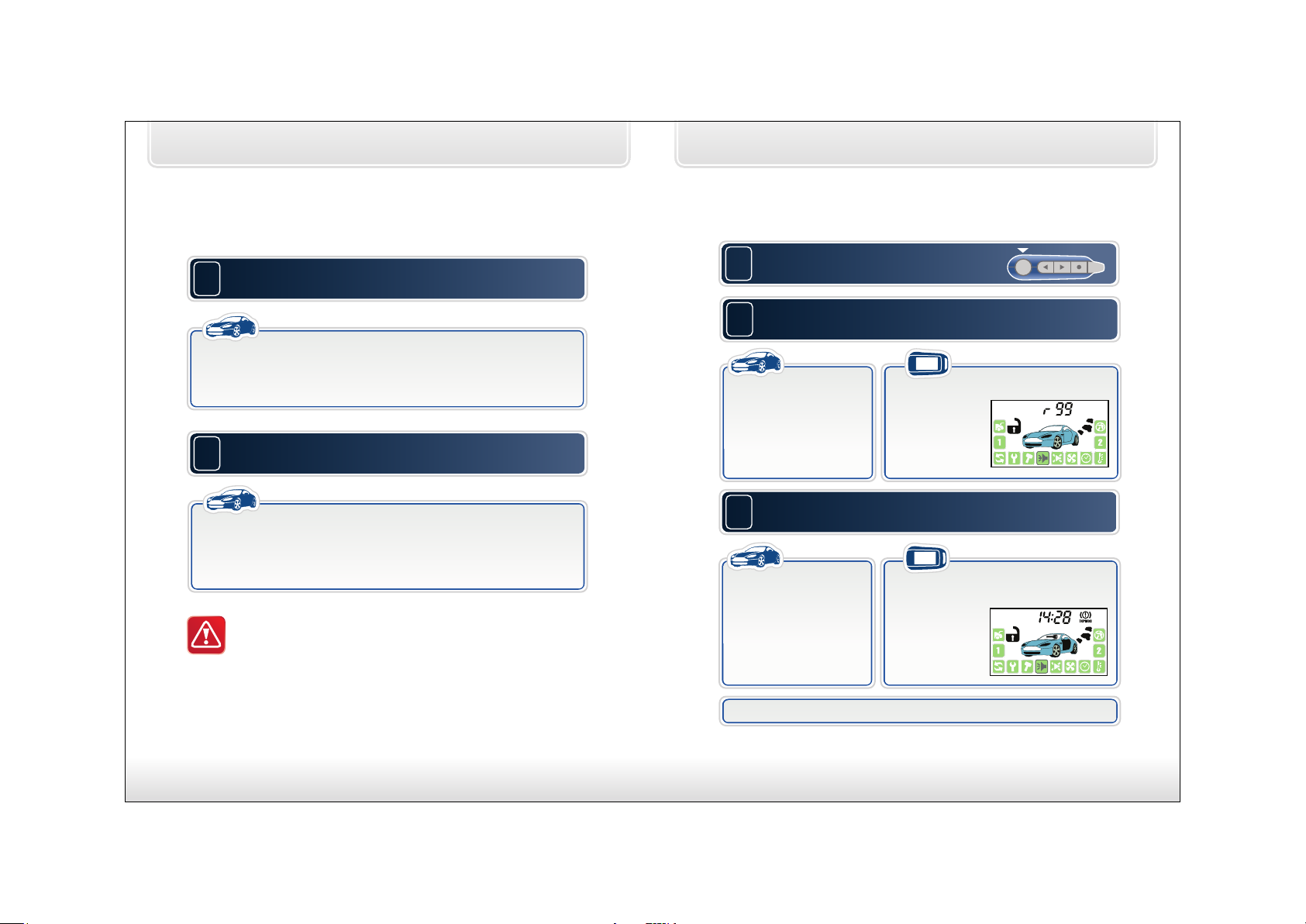

Выключение охраны
без использования брелка

• начнутся сигналы тревоги
(если режим охраны был включен брелком)

• световые сигналы вспыхнут 4 раза
(если режим охраны был включен без брелка)

1

Откройте дверь автомобиля ключом

автомобиль

2

В течение 20 секунд включите зажигание и введите
персональный код (см. стр. 69)

• 2 сигнала сирены

• 2 световых сигнала

• режим охраны выключится

автомобиль

После ввода последней цифры кода
и выключения зажигания:

Если при выключении охраны последуют
3 сигнала сирены и 3 световых сигнала,
это означает, что в режиме охраны происходило
срабатывание датчиков (см. «Самодиагностика при
выключении режима охраны», стр. 40).

инст рукция по экспл уатации

39

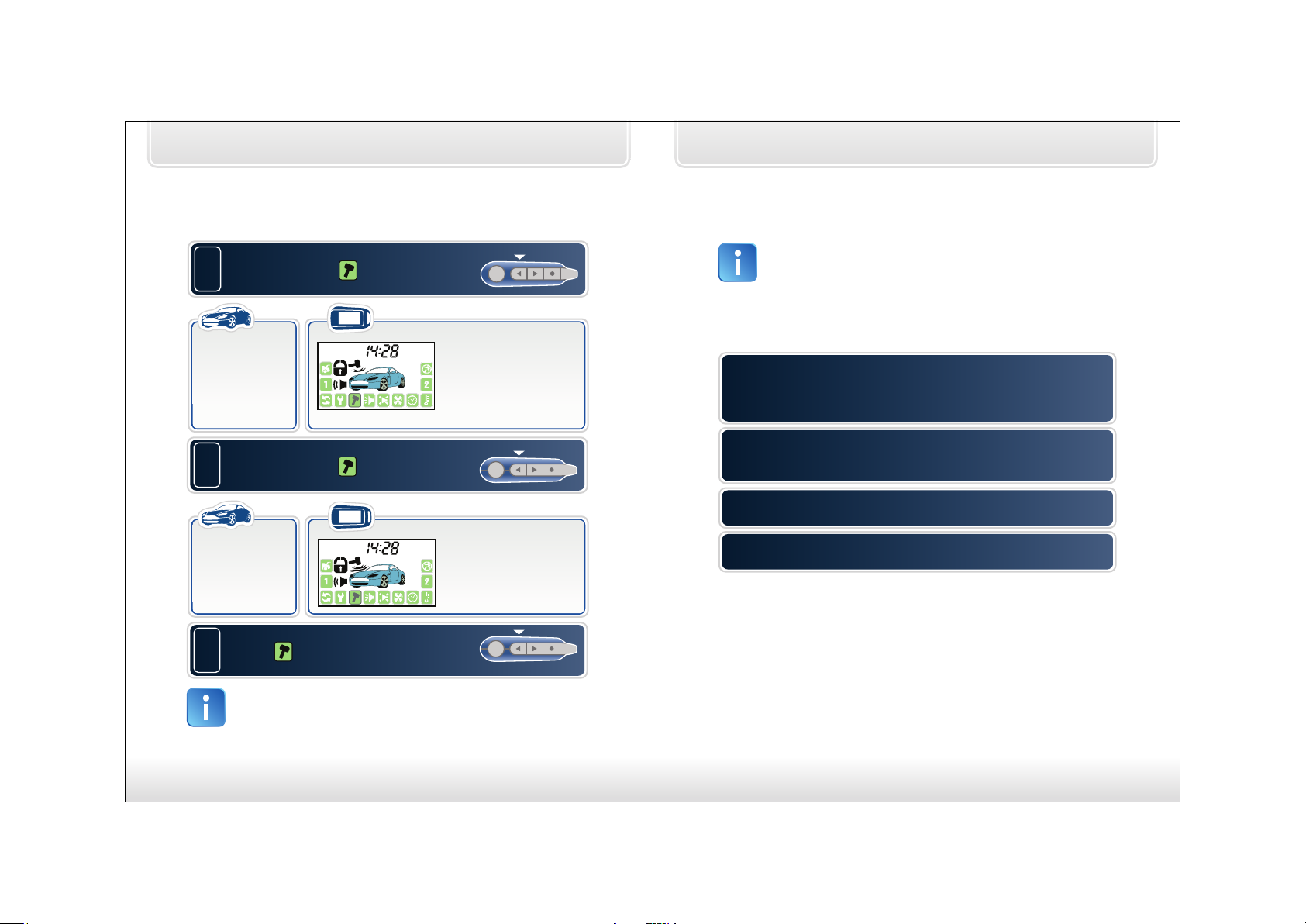

Выключение охраны
с работающим двигателем

1

Выключите режим охраны
одним из способов (см. стр. 36)

2

Откройте дверь водителя и включите
зажигание ключом

брелок

• двигатель
продолжает
работать

• индикация
работающего
двигателя и
выключенного
режима
охраны

автомобиль

3

Выключите стояночный тормоз

брелок

• 3 световых сигнала

• двигатель продолжает
работать

• 4 звуковых сигнала

• отобразятся иконки
отключенного
ручного
тормоза и
включенного
зажигания

автомобиль

Автомобиль готов к движению

StarLine A92 Dialo g

40

Самодиагностика при
выключении охраны

При выключении охраны сигнализация информирует
о происходивших во время охраны срабатываниях датчиков

Выключите режим охраны
одним из способов (см. стр. 36)

• 2 сигнала сирены

• 2 световых сигнала

• 3 сигнала сирены

• 3 световых сигнала

• 2 звуковых сигнала

• если причина срабатывания датчика
не устранена,
отобразится
зона
сработавшего
датчика

• 3 звуковых сигнала

• отобразятся
зоны
сработавших
датчиков

автомобиль

автомобиль

• Если сигналы тревоги прерывались с брелка:

• Если сигналы тревоги НЕ прерывались с брелка:

брелок

брелок

инст рукция по экспл уатации

41

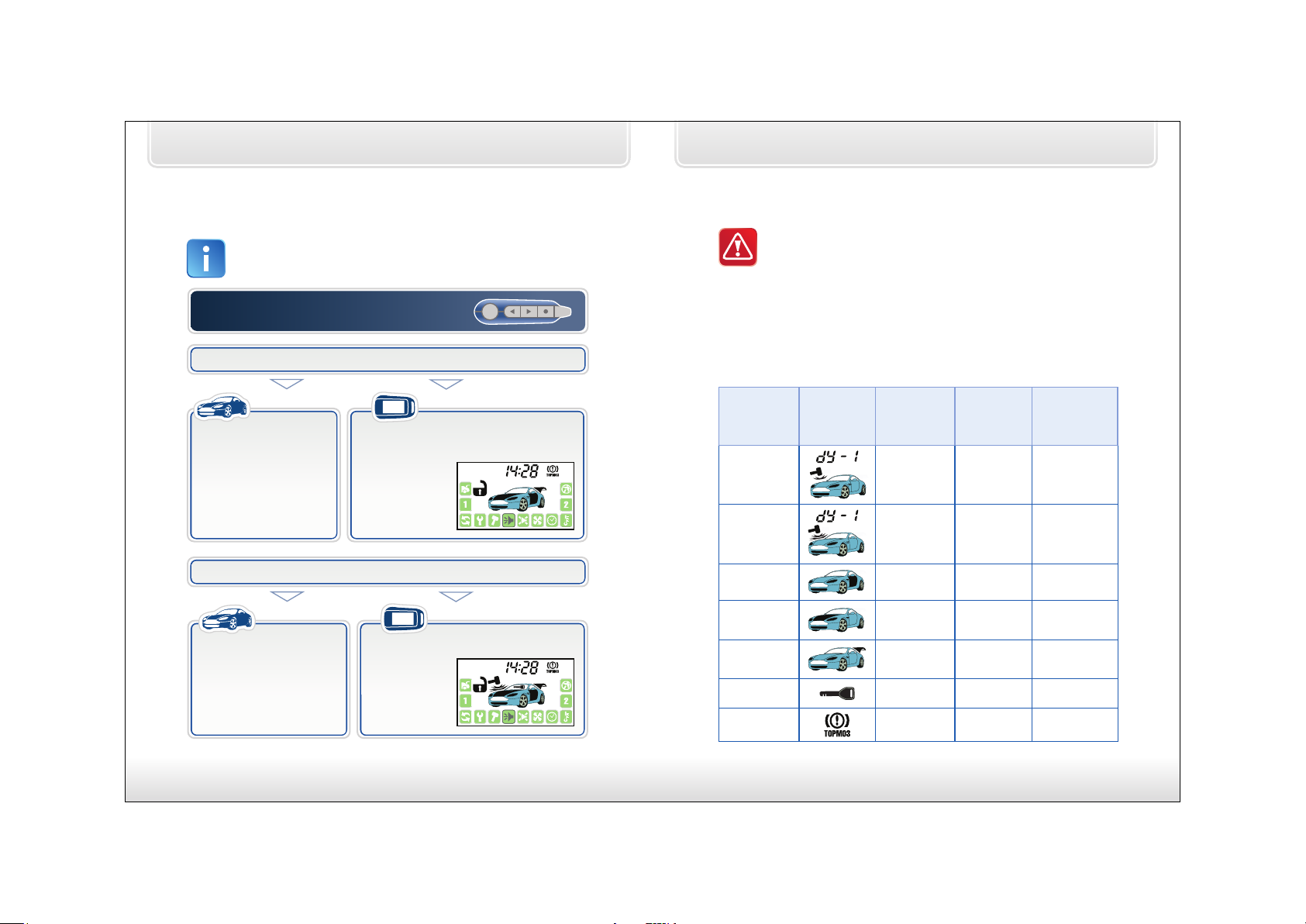

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из
охранных датчиков, это вызовет автоматическое включение
сигналов тревоги: сигналов сирены и световых сигналов.
Брелок будет подавать звуковые сигналы тревоги, а на дисплее
отобразится причина срабатывания сигнализации. Во время
звучания сирены на дисплее брелка будет мигать иконка,
соответствующая причине срабатывания. Сигналы тревоги
подаются циклами. Длительность одного цикла тревоги и
максимально возможное количество циклов для различных
причин срабатывания сигнализации указаны в таблице ниже.

Прич ина тре воги

Иконк а на
дисп лее

Дли тельнос ть
1 цик ла тре воги

Кол- во цик лов
при п остоя нном
сигн але от
датч ика

Кол- во цикл ов при
мног ократн ых
сраб атыван иях
датч ика

1 уро вень д атчика
удар а

3 зву ков. си гнала
6 све т. сигна лов

1 8

2 уро вень д атчика
удар а

20 сек . звуко вых и
свет овых с игнало в

1 8

Двер и

30 сек . звук
35 сек . свет

1 не ог раниче но

Капо т

30 сек . звук
35 сек . свет

1 не ог раниче но

Бага жник

30 сек . звук
35 сек . свет

1 не ог раниче но

Заж игание

30 сек . звук
35 сек . свет

не ог раниче но не огр аничен о

Тормоз

30 сек . звук
35 сек . свет

1 не ог раниче но

StarLine A92 Dialo g

42

1) Пока мигают световые сигналы автомобиля,
на дисплее брелка также будут мигать фары автомобиля.

2) Если после окончания цикла тревоги причина срабатывания
сигнализации не будет устранена (например, двери остались
открытыми), то соответствующая зона будет временно исключена
из контура охраны до момента устранения причины срабатывания
(например, до закрытия дверей). При этом, на дисплее брелка
индикация причины срабатывания сохраняется.

3) Если сигналы тревоги прерывались с брелка, то отсчет количества
циклов тревоги при периодически срабатывающем датчике
начинается заново.

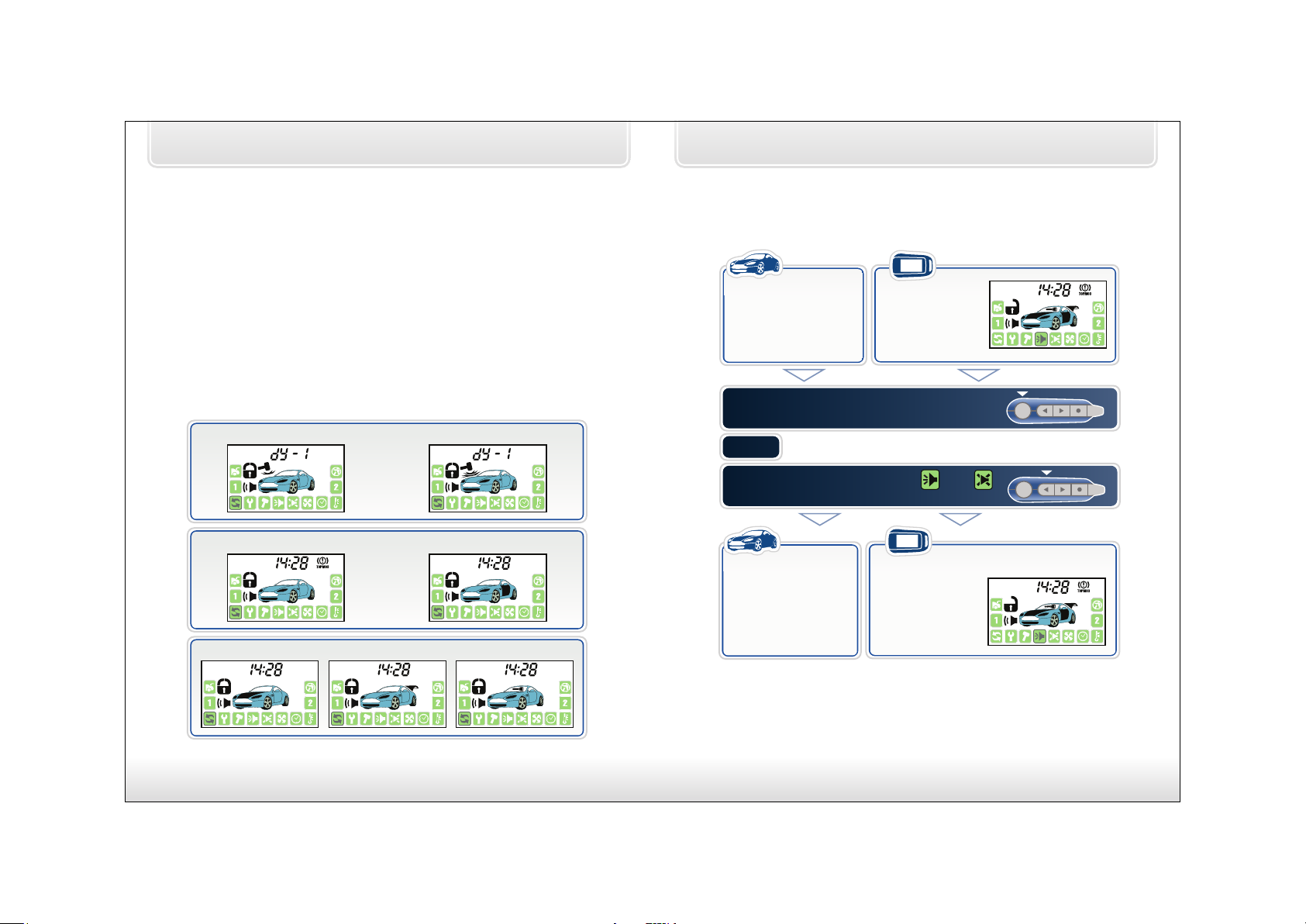

Отображение сигналов тревоги
на дисплее брелка

• сработал 1-й ур овень датчика уда ра • сработал 2-й у ровень датчика уда ра

• отк рывались двери • сра батывал ручной то рмоз

• отк рывался бага жник • включ алось зажиган ие • отк рывался капо т

инст рукция по экспл уатации

43

Прерывание сигналов тревоги
без выключения режима охраны

ИЛИ

Установите курсор на иконку или
и нажмите кнопку 2 ( или 3 ) брелка

Нажмите на брелке кнопку 1

брелок

• включены сигналы
тревоги

• сработал датчик
какой-либо из
охранных зон

• включены
сигналы тревоги

• индикация зоны
сработавшего
датчика

автомобиль

брелок

• сигналы тревоги
прекратятся

• сработавший датчик
будет временно
исключен
из контура охраны

• сигналы тревоги прекратятся

• индикация зоны
сработавшего
датчика

• режим охраны
сохраняется

автомобиль

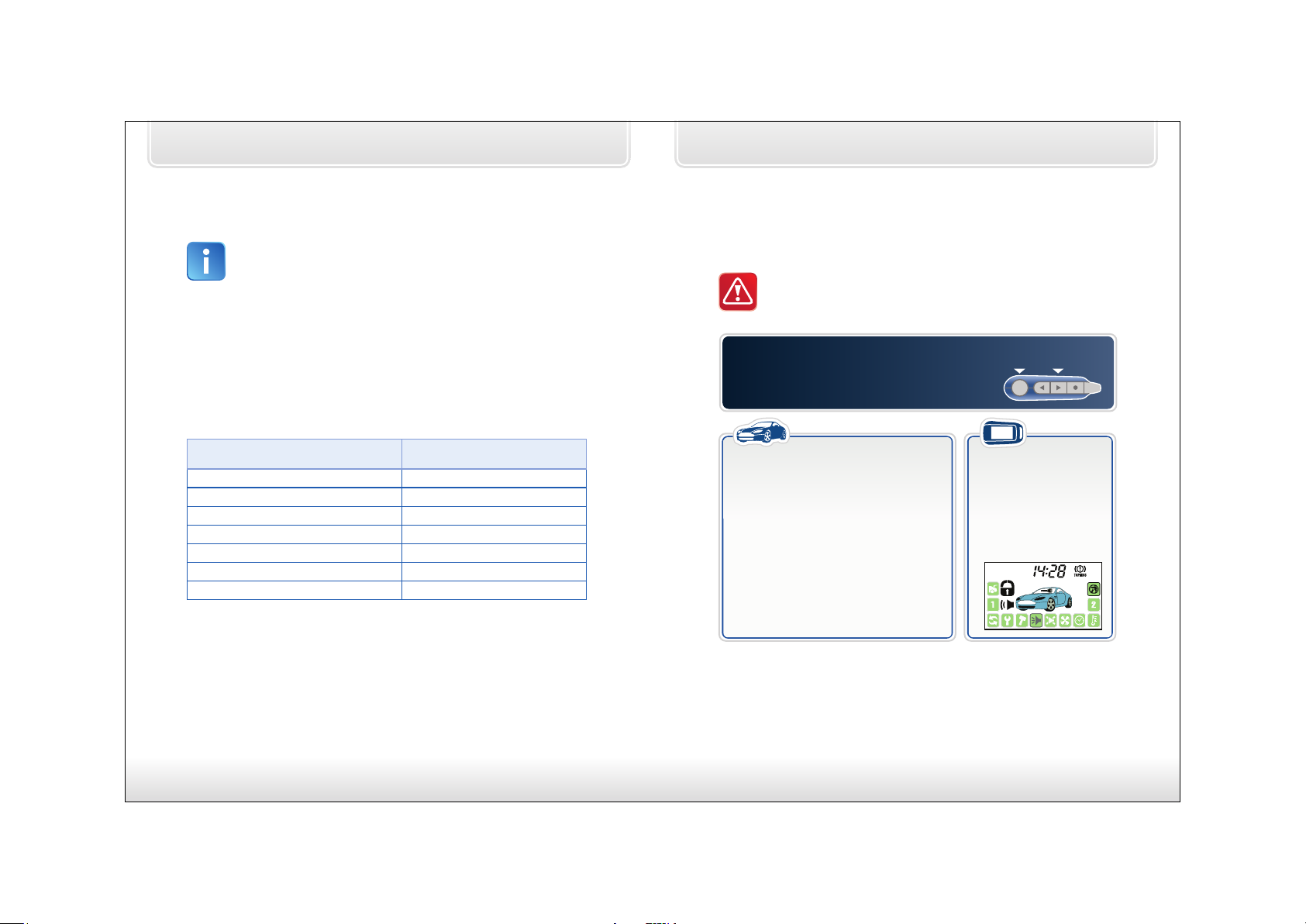

StarLine A92 Dialo g

44

Защищенность сигнализации
от отключения питания

Кратковременное отключение питания сигнализации
(например, сброс клеммы аккумулятора) не приводит
к снятию с охраны. Сигнализация запоминает свое состояние и
при восстановлении питания снова окажется в том же режиме,
при котором произошло отключение
(см. таблицу состояний ниже).
При восстановлении питания

•  последуют 3 световых сигнала

•  брелок подаст мелодичный звуковой сигнал

Если к системе подключена сирена с автономным питанием,
то при отключении клеммы аккумулятора сирена включит
звуковые сигналы тревоги.

Сос тояние с истем ы
до от ключен ия пита ния

Сос тояние с истем ы
при в осста новлен ии пита ния

Режи м охран ы выкл ючен Режи м охран ы выкл ючен

Режи м охран ы вклю чен Режи м охран ы вклю чен

Режи м трев оги, пр ичина с рабаты вания устра нена Реж им охра ны вкл ючен

Режи м трев оги, пр ичина с рабаты вания не уст ранена Режи м трев оги вк лючен

Режи м иммоб илайз ера вк лючен Режи м иммоб илайз ера вк лючен

Режи м анти ограбл ения в ключе н Режи м анти ограбл ения в ключе н

Серв исный р ежим в ключе н Серв исный р ежим в ключе н

инст рукция по экспл уатации

45

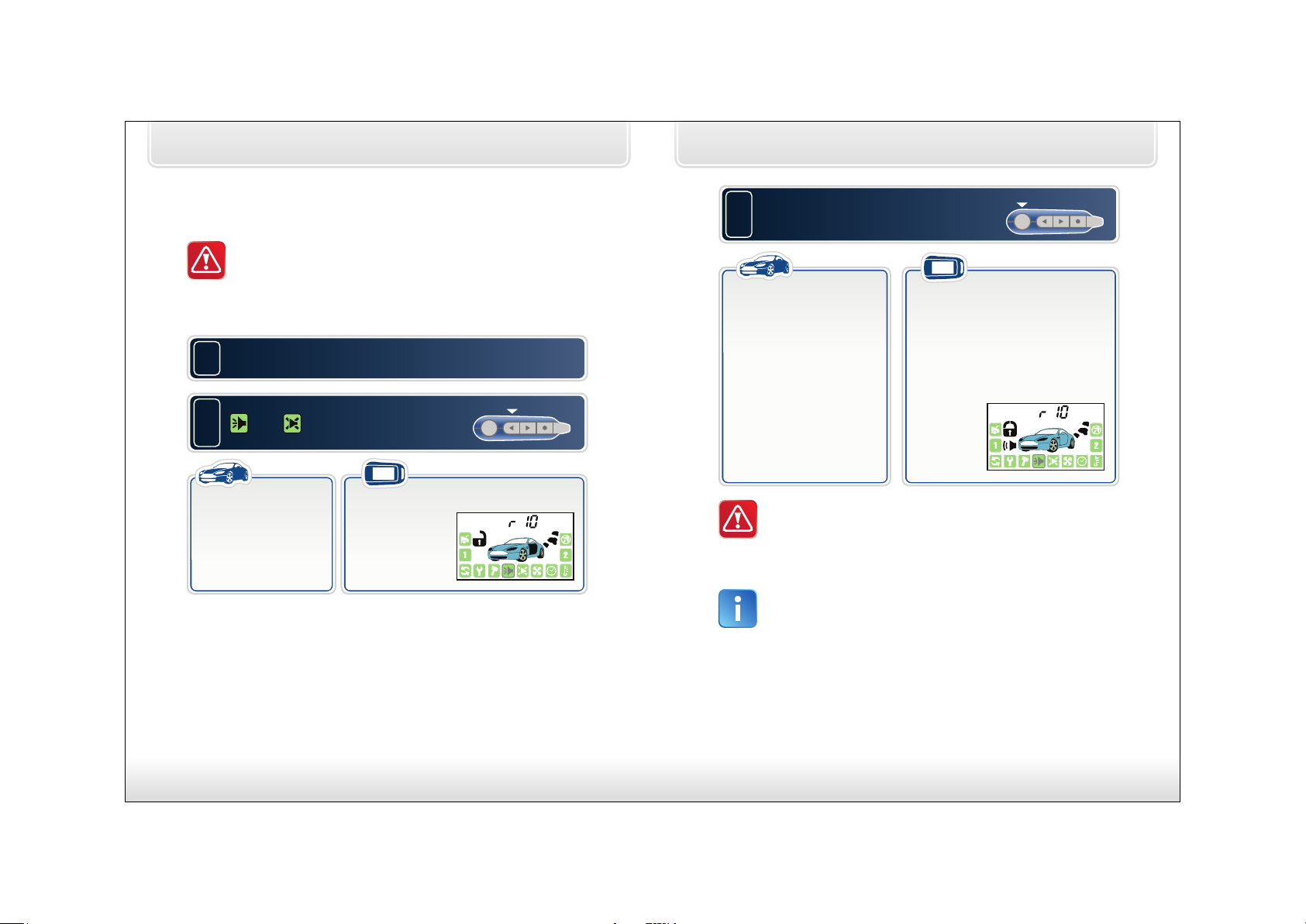

Режим антиограбления

Включение режима
антиограбления брелком

Внимание !!! После включения режима антиограбления

брелком выключить его брелком НЕВОЗМОЖНО.
Для выключения необходимо ввести персональный код.

При включенном зажигании или при работающем
двигателе нажмите и удерживайте
одновременно кнопки 1 и 3 брелка
(до появления звукового сигнала)

брелок

• включатся постоянные звуковые
и световые сигналы тревоги

• замки дверей закроются

• начнется прерывистая блокировка
двигателя;
в течение первых 45 секунд
блокировка происходит импульсно,
затем двигатель будет блокирован
постоянно.

• будет звучать сигнал
тревоги

• будет включен
вибросигнал

• на дисплее появится
иконка режима
антиограбления

автомобиль

StarLine A92 Dialo g

46

Скрытое включение
режима антиограбления

Скрытое включение режима антиограбления может быть
применено в ситуации, когда противодействовать другими
способами затруднительно или невозможно.
Режим активируется при открывании дверей в случае
покидания владельцем автомобиля, после чего система
действует автоматически по определенному алгоритму,
состоящему из нескольких этапов.

Закройте двери автомобиля. При работающем
двигателе или при включенном зажигании
нажмите сервисную кнопку на 2 секунды

1 этап:

После нажатия сервисной кнопки активируется режим
ожидания в котором сигнализация ожидает открытия
дверей. Какая-либо индикация включения режима ожидания
отсутствует. Режим ожидания может продолжаться
неограниченное время. Пока все двери остаются закрытыми
сигнализация не оказывает никакого влияния на функции
автомобиля. После открывания одной из дверей автоматически
активируется второй этап алгоритма антиограбления

откройте одну из дверей

2 этап:

Какие - либо сигналы тревоги на этом этапе отсутствуют,
блокировки выключены. С момента открытия двери начался
отсчет 60-ти секундого интервала времени, по истечении
которого будут включены сигналы тревоги. Убедиться в том что
включен второй этап режима антиограбления можно сделав
двойное нажатие кнопки 3 брелка. На дисплее будет мигать
иконка режима антиограбления.

инст рукция по экспл уатации

47

Истекло 60 секунд после открытия дверей

• начнутся прерывистые сигналы сирены и световые сигналы
тревоги, которые будут продолжаться 30 секунд

автомобиль

3 этап:

Истекло 30 секунд после начала
прерывистых звуковых сигналов

• включатся постоянные сигналы сирены

• начнется прерывистая блокировка двигателя

• продолжаются световые сигналы тревоги

автомобиль

4 этап:

Истекло 45 секунд после начала
прерывистой блокировки двигателя

• продолжаются постоянные звуковые и световые сигналы тревоги

• включится постоянная блокировка двигателя

автомобиль

5 этап:

Внимание!!! Если Вам необходимо высадить пассажиров, а

режим антиограбления включен, прежде чем открывать двери

- выключите режим антиограбления (см. стр. 48).
В противном случае через 1 мину ту после открывания любой
двери начнутся сигналы тревоги. Даже если Вы забыли об этом,
выключить режим антиограбления брелком можно и на 1, 2 и 3
этапах (пока не вк лючена прерывистая блокировка двигателя)
(см. стр. 48).

StarLine A92 Dialo g

48

Выключение режима
антиограбления

Внимание !!! Если режим антиограбления был включен

брелком - выключить его можно
только вводом персонального кода:

После ввода последней цифры кода и выключения зажигания

• 2 сигнала сирены

• 2 световых сигнала

• замки дверей откроются

• 2 звуковых сигнала

• иконка режима
антиограбления исчезнет

автомобиль

Откройте дверь автомобиля
и введите персональный код (см. стр. 69)

брелок

Внимание !!! Если режим антиограбления был включен

сервисной кнопкой, то на 1, 2 и 3 этапах (пока не началась
прерывистая блокировка двигателя) его можно отключить
брелком:

Нажмите на брелке кнопку 1 два раза
( с интервалом более 1 секунды )

ИЛИ

Установите курсор на иконку или
и коротко нажмите кнопку 2 брелка

После начала прерывистой блокировки двигателя
выключить режим антиограбления можно
только вводом персонального кода (см. стр. 69).

инст рукция по экспл уатации

49

Режим «паника»

брелок

• на 15 секунд включатся
звуковые и световые
сигналы тревоги

• замки дверей закроются

• включится режим охраны
(если охрана была
выключена)

• 1 звуковой сигнал

• появится индикация включенного
режима
охраны

автомобиль

При выключенном зажигании
одновременно и длительно
нажмите кнопки 1 и 3 брелка

После окончания световых и звуковых сигналов тревоги
режим охраны останется включенным.
Для прерывания сигналов тревоги нажмите коротко кнопку 1.
Или установите курсор на одну из икогок

, и коротко
нажмите кнопку 2 (см. стр. 43).
Световые и звуковые сигналы тревоги прекратятся.
Режим охраны останется вк люченным.

Режим иммобилайзера

Для использования режима иммобилайзера функция 6 таб. №1
должна быть запрограммирована на вариант 2, 3 или 4.
При запрограммированом режиме иммобилайзера двигатель
будет блокироваться автоматически, через 30 секунд после
каждого выключения зажигания.

Для выключения блокировки двигателя, возникшей в
режиме иммобилайзера - нажмите сервисную
кнопку на 2 с, затем включите зажигание

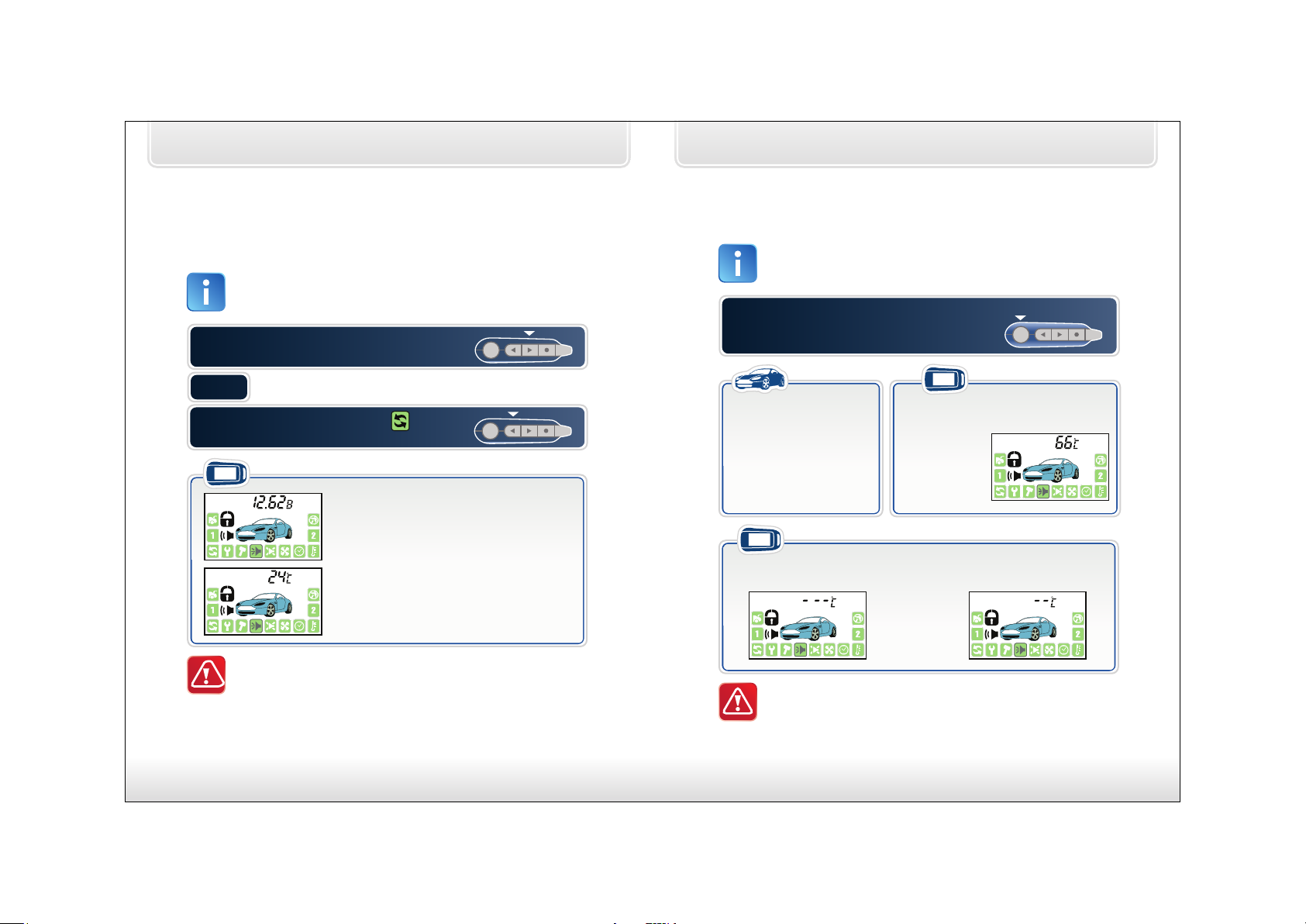

StarLine A92 Dialo g

50

Сервисные функции сигнализации

Контроль состояния автомобиля,
напряжения АКБ, температуры салона

Эту команду Вы можете использовать в любом режиме для
проверки текущего состояния сигнализации, проверки
напряжения АКБ и температуры в салоне автомобиля:

ИЛИ

Установите курсор на иконку
и нажмите кнопку 2 (или 3) брелка

Нажмите 2 раза коротко
кнопку 3 брелка

брелок

• прозвучит мелодичный сигнал

• на дисплее кратковременно
отобразится сначала значение
напряжения АКБ автомобиля,
затем - значение температуры
в салоне автомобиля

• если температура окажется
ниже - 40

0

C или 

выше +700C,  индикация будет 

выглядеть как это показано на стр. 51

Датчик температуры салона расположен в центральном блоке
сигнализации. Поэтому температура, отображенная на дисплее
брелка, может отличаться от реальной температуры в салоне,
так как она зависит от места установки центрального блока.

инст рукция по экспл уатации

51

Поиск автомобиля на стоянке
и контроль температуры двигателя

Эту команду Вы можете использовать в любом режиме для
поиска автомобиля на стоянке и контроля температуры
двигателя

брелок

• сигнализация укажет
местоположение
автомобиля шестью
световыми сигналами

• прозвучат 6 сигналов
сирены

• прозвучит мелодичный сигнал

• на дисплее кратковременно
отобразится
температура
двигателя

автомобиль

Нажмите кнопку 1 брелка сначала
длительно, до появления звукового
сигнала, затем коротко

брелок

• Индикация при температуре
ниже - 400 С

• Индикация при температуре

выше + 70

0

 C 

Температура, отображенная на дисплее брелка, может
отличаться от реальной температуры двигателя так как она
зависит от места крепления датчика температуры.

StarLine A92 Dialo g

52

Временное отключение
датчика удара

• 2 световых
сигнала

• отключится
первый
уровень
датчика удара

• 3 световых
сигнала

• отключатся
оба уровня
датчика удара

• прозвучит
мелодичный сигнал

• появится индикация
отключения первого
(предупредительного)
уровня датчика удара

• 3 звуковых сигнала

• появится индикация
отключения обоих
уровней датчика удара

3

В режиме охраны установите курсор на
иконку

и нажмите коротко кнопку 2

или 3. Датчик удара будет снова включен

2

В режиме охраны установите
курсор на иконку

и нажмите

коротко кнопку 2 или 3

1

В режиме охраны установите
курсор на иконку

и нажмите

коротко кнопку 2 или 3

брелок

брелок

В течение одного цикла охраны можно производить
отключение датчика удара по уровням и его обратное
включение неограниченное число раз.

инст рукция по экспл уатации

53

Автоматическое управление
замками дверей

В качестве дополнительных функций комфорта и
безопасности, возможен выбор четырех вариантов
автоматического управления замками дверей при включении
(выключении) зажигания.
Варианты управления определяются программируемой
функцией 2 таб. №1.

- замки закрываются при отключении
стояночного тормоза
(при включенном зажигании)

- открываются при выключении зажигания

Вариант 1

- замки закрываются через 10 секунд после
включения зажигания

- открываются при выключении зажигания

Вариант 2

- замки закрываются через 10 секунд после
включении зажигания

Вариант 3

- автоматическое управление замками
выключено

Вариант 4

StarLine A92 Dialo g

54

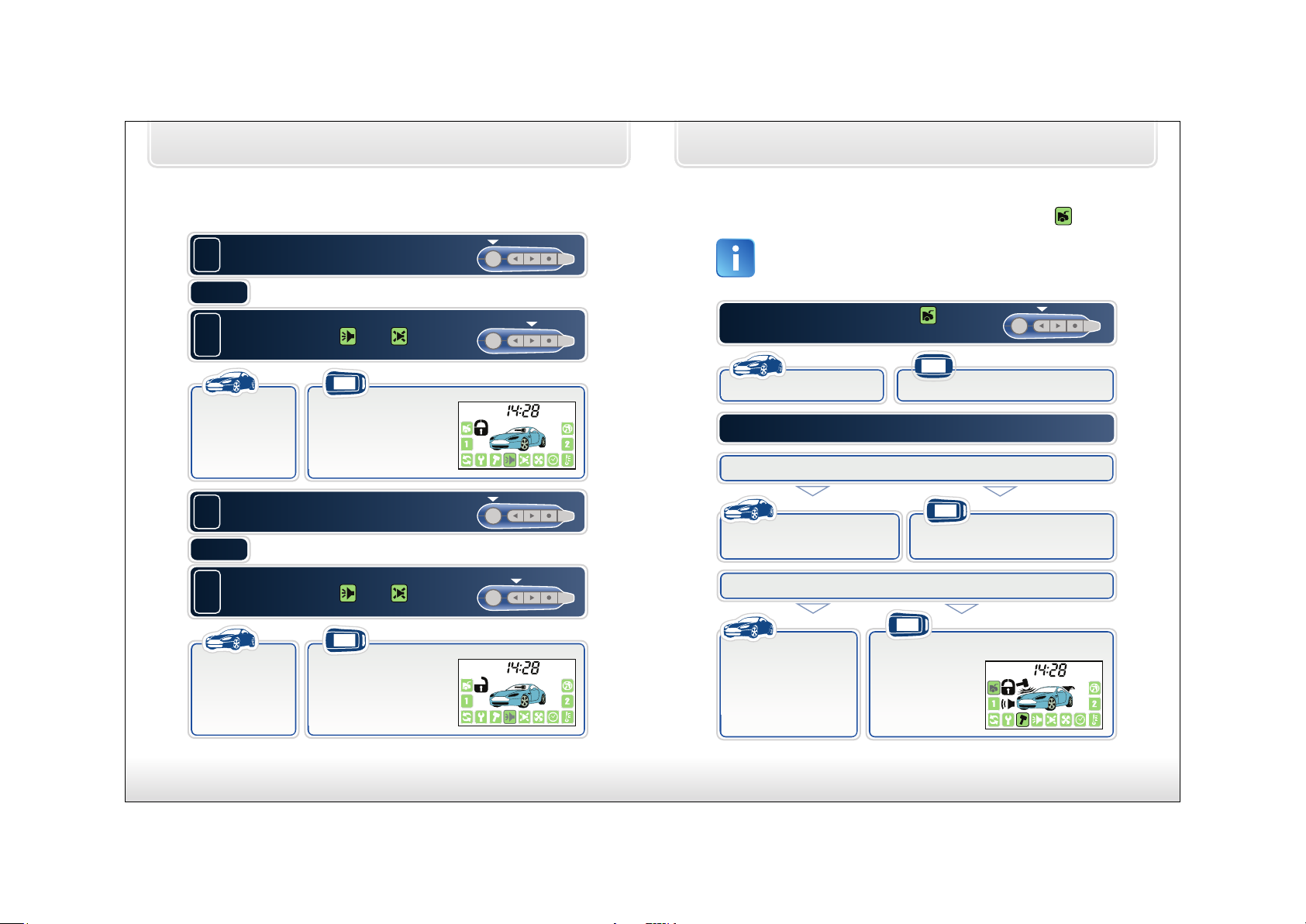

Дистанционное управление
замками дверей

ИЛИ

1

При включенном зажигании
нажмите на брелке кнопку 1

1

При включенном зажигании установите
курсор на иконку

или

и коротко нажмите кнопку 3

• замки дверей
закроются

• 1 звуковой сигнал

• индикация закрытых
замков дверей и
включенного
зажигания

брелок

ИЛИ

2

При включенном зажигании
нажмите на брелке кнопку 1

2

При включенном зажигании установите
курсор на иконку

или

и коротко нажмите кнопку 2

• замки дверей
откроются

• 2 звуковых сигнала

• индикация открытых
замков дверей и
включенного
зажигания

брелок

инст рукция по экспл уатации

55

Управление дополнительным
каналом «открывание багажника»(

)

Варианты работы данного канала определяются
программируемой функцией 12 таб. №1.
Активация канала осуществляется одинаковыми действиями,
независимо от выбранного варианта:

• 3 световых сигнала • 3 звуковых сигнала

автомобиль

брелок

Установите курсор на иконку и
нажмите коротко кнопку 2 или 3

Вариант 1:

открывание багажника

• если охрана выключена:

• 3 световых сигнала

• откроется замок багажника

• 3 звуковых сигнала

автомобиль

брелок

• если охрана включена:

брелок

• 3 световых сигнала

• откроется замок
багажника

• будет отключен
датчик удара

• 3 звуковых сигнала

• индикация
открытого
багажника и
отключенного
датчика удара

автомобиль

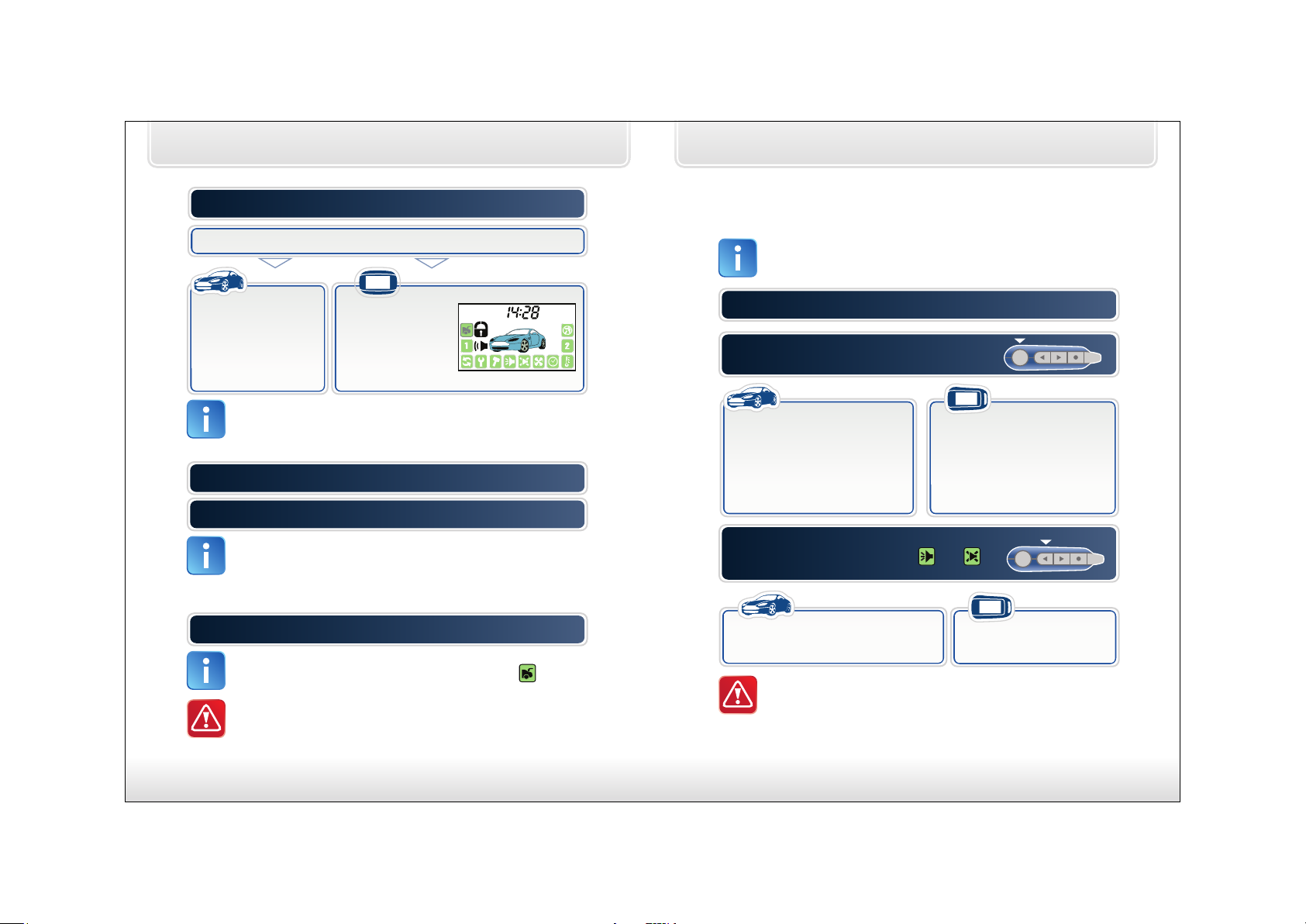

StarLine A92 Dialo g

56

После погрузки (выгрузки) вещей закройте багажник

• зона багажника
и датчиков удара
будут взяты на
охрану через 5
секунд

• 1 звуковой сигнал

• исчезнет
индикация
открытого
багажника и
отключенного датчика удара

автомобиль

брелок

•  если режим охраны вк лючен

Если при ак тивации канала багажник не откроется, то
индикации открытого багажника и отключенных датчиков
на дисплее брелка не последует.
Через 20 секунд зона багажника будет снова взята на охрану.

Вариант 2:

длительность сигнала от 1 до 120 сек

Вариант 3:

длительность сигнала от 1 до 120 сек

Для вариантов 2 или 3 канал может быть запрограммирован
на любую фиксированную продолжительность работы от
1 до 120 сек. Если выбран вариант 2, то на время работы
дополнительного канала датчик удара отключается.
Если выбран вариант 3 - датчик удара НЕ отключается.

Вариант 4:

режим «защелка

»

В режиме «защелка» управление каналом осуществляется
следующим образом: установите курсор на иконку

,

кнопка 3 - включение канала, кнопка 2 - вык лючение канала.
Вид дополнительного оборудования, подключаемого к

данному каналу уточняется при установке сигнализации.

инст рукция по экспл уатации

57

Управление дополнительным
каналом №1

Варианты работы дополнительного канала №1
определяются программируемой функцией 13, таблицы №1.

Вариант 1: двухшаговое отпирание замков дверей

брелок

• светодиодный индикатор
погаснет

• 2 сигнала сирены

• 2 световых сигнала

• будет открыт замок

только водительской двери

• 2 звуковых сигнала

• появится индикация
выключенного режима
охраны

автомобиль

Выключите режим охраны
одним из способов (см. стр. 36)

брелок

• 2 световых сигнала

• откроются замки остальных дверей

• 2 звуковых сигнала

автомобиль

Для отпирания остальных дверей
установите курсор на иконку

или и

нажмите коротко кнопку 2

Для двухшагового отпирания активатор двери водителя и
активаторы остальных дверей должны быть подключены в
соответствии со схемой двухшагового отпирания
(см. инструкцию по установке).

StarLine A92 Dialo g

58

Вариант 2:

длительность сигнала от 1 до 120 сек

Вариант 3:

длительность сигнала от 1 до 120 сек

Для вариантов 2 или 3 канал может быть запрограммирован
на любую фиксированную продолжительность работы от
1 до 120 сек. Если выбран вариант 2, то на время работы
дополнительного канала датчик удара отключается.
Если выбран вариант 3 - датчик удара НЕ отключается.

брелок

• 3 световых сигнала • 3 звуковых сигнала

автомобиль

Для активации канала в случае вариантов
2 или 3 установите курсор на иконку
и коротко нажмите кнопку 2 или 3

Вариант 4:

режим «защелка

»

В режиме «защелка» управление каналом осуществляется
следующим образом: установите курсор на иконку

,

кнопка 3 - включение канала, кнопка 2 - выключение канала.
Вид дополнительного оборудования, подключенного к каналу

№1, уточняется при установке сигнализации.

инст рукция по экспл уатации

59

Управление дополнительным
каналом №2

Варианты работы дополнительного канала №2 определяются
программируемой функцией 14 таб. №1.
Для вариантов 1, 2 или 3 активация канала осуществляется
следующим образом:

брелок

• 3 световых сигнала • 3 звуковых сигнала

автомобиль

Установите курсор на иконку и
нажмите коротко кнопку 2 или 3

Вариант 1:

длительность сигнала фиксирована: 0.8 сек

Вариант 2:

длительность сигнала от 1 до 120 сек

Вариант 3:

длительность сигнала от 1 до 120 сек

Для вариантов 2 или 3 канал может быть запрограммирован
на любую фиксированную продолжительность работы от
1 до 120 сек. Если выбран вариант 2, то на время работы
дополнительного канала датчик удара отключается.
Если выбран вариант 3 - датчик удара НЕ отключается.

Вариант 4:

режим «защелка

»

В режиме «защелка» управление каналом осуществляется
следующим образом: установите курсор на иконку

,

кнопка 3 - включение канала, кнопка 2 - выключение канала.
Вид дополнительного оборудования, подключаемого к каналу

№2, уточняется при установке сигнализации.

StarLine A92 Dialo g

60

Управление дополнительным
каналом №3

Варианты работы дополнительного канала определяются
программируемой функцией 11 таб. №1.
Канал может быть запрограммирован на любую
фиксированную продолжительность работы от 1 до 120 с.
Активация канала производится автоматически.
Возможны 4 варианта работы дополнительного канала №3:

Вариант 1: Канал активируется при

включении охраны

Вариант 2: Канал активируется при

выключении охраны

Вариант 3: Канал активируется при

включении и выключении охраны

Вариант 4: Канал активируется при выключении

охраны или при выключении зажигания

Вид дополнительного оборудования, подключаемого к каналу
№3, уточняется при установке сигнализации.

инст рукция по экспл уатации

61

Режим турботаймера

Для машин с турбонаддувом предусмотрен специальный
режим турботаймера, который позволяет поддерживать
работу двигателя после выключения зажигания ключом в
течение некоторого времени, необходимого для снижения
скорости вращения турбины.

Программирование
режима турботаймера

Для использования режима турботаймера

•  функция 1 таб. №2 должна быть запрограммирована на
варианты 2, 3 или 4

•  функция 10 таб. №2 должна быть запрограммирована
на один из способов поддержки зажигания.

Включение турботаймера

Убедитесь, что

•  автомобиль стоит на нейтральной передаче
(либо в режиме «PARK» при автоматической трансмиссии)

•  капот закрыт,

двигатель работает

В зависимости от выбранного способа поддержки
зажигания (функция 10 таб. №2) включение турботаймера
возможно следующими способами:

1

“А В Т О М А Т И Ч Е С К И” :

- включите стояночный тормоз и выключите зажигание

“С Б Р Е Л К А” : при закрытых дверях

- включите стояночный тормоз и нажмите кнопку 2 брелка
(курсор должен быть установлен на иконку

или )

”В К Л Ю Ч Е Н И Е М Т О Р М О З А”

- включите стояночный тормоз

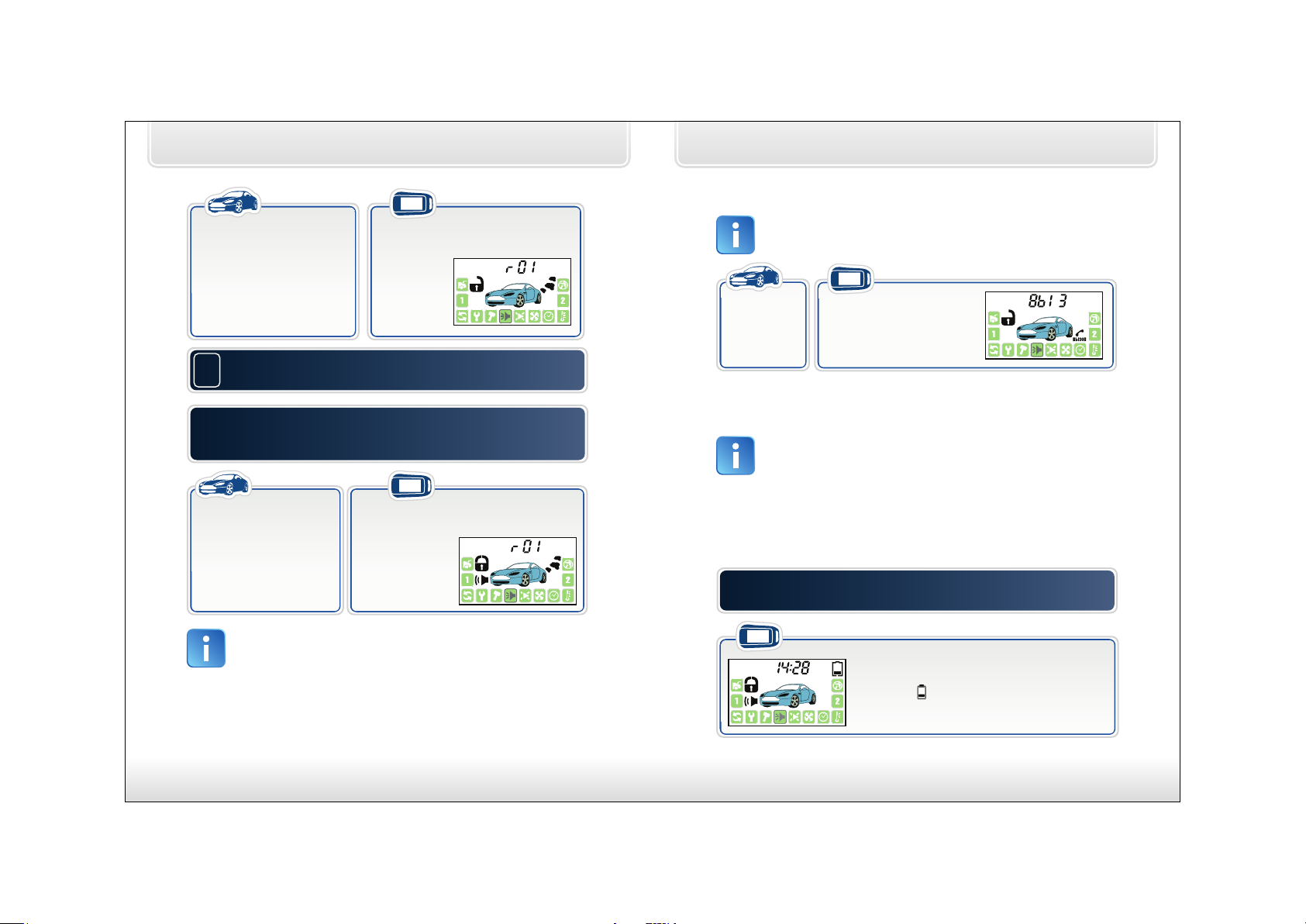

StarLine A92 Dialo g

62

брелок

• светодиодный
индикатор начнет
гореть постоянно

• прозвучит мелодичный сигнал

• отобразится оставшееся время
работы
двигателя:
r01, r03
или r06

автомобиль

2

Извлеките ключ из замка зажигания

брелок

• 1 сигнал сирены

• 1 световой сигнал

• будет отключен датчик
удара и контроль
зоны зажигания

• замки дверей
закроются

• 1 звуковой сигнал

• индикация работающего двигателя
и включенного
режима
охраны

автомобиль

Если необходимо включить охрану - выйдите из
автомобиля, закройте все двери и включите режим
охраны одним из способов (см. стр. 26)

После окончания заданного времени работы турботаймера
(функция 1 таб. №2) двигатель будет выключен, а зоны
зажигания и датчика удара будут взяты на охрану.

инст рукция по экспл уатации

63

Вызов из автомобиля

Для передачи сигнала вызова из автомобиля на брелок
сигнализации нажмите кнопку «ВЫЗОВ», расположенную
на корпусе модуля приемопередатчика

• 3 световых
сигнала

брелок

• появится
индикация вызова

• 20 секунд будет звучать
сигнал вызова

Чтобы прервать сигнал вызова нажмите любую кнопку брелка

Световая индикация открытых дверей

Если программируемая функция 9 таб. 1 включена, то
вспышки световых сигналов будут предупреждать Вас о том,
что двери открыты. Продолжительность световых сигналов
предупреждения может быть запрограммирована
на 10, 20 или 30сек.

Контроль заряда
элемента питания брелка с ЖКИ

• при разряде элемента питания брелка
до критического уровня появится
иконка

• необходимо заменить элемент питания

Контроль заряда элемента питания брелка
производится при каждом нажатии кнопок брелка

брелок

StarLine A92 Dialo g

64

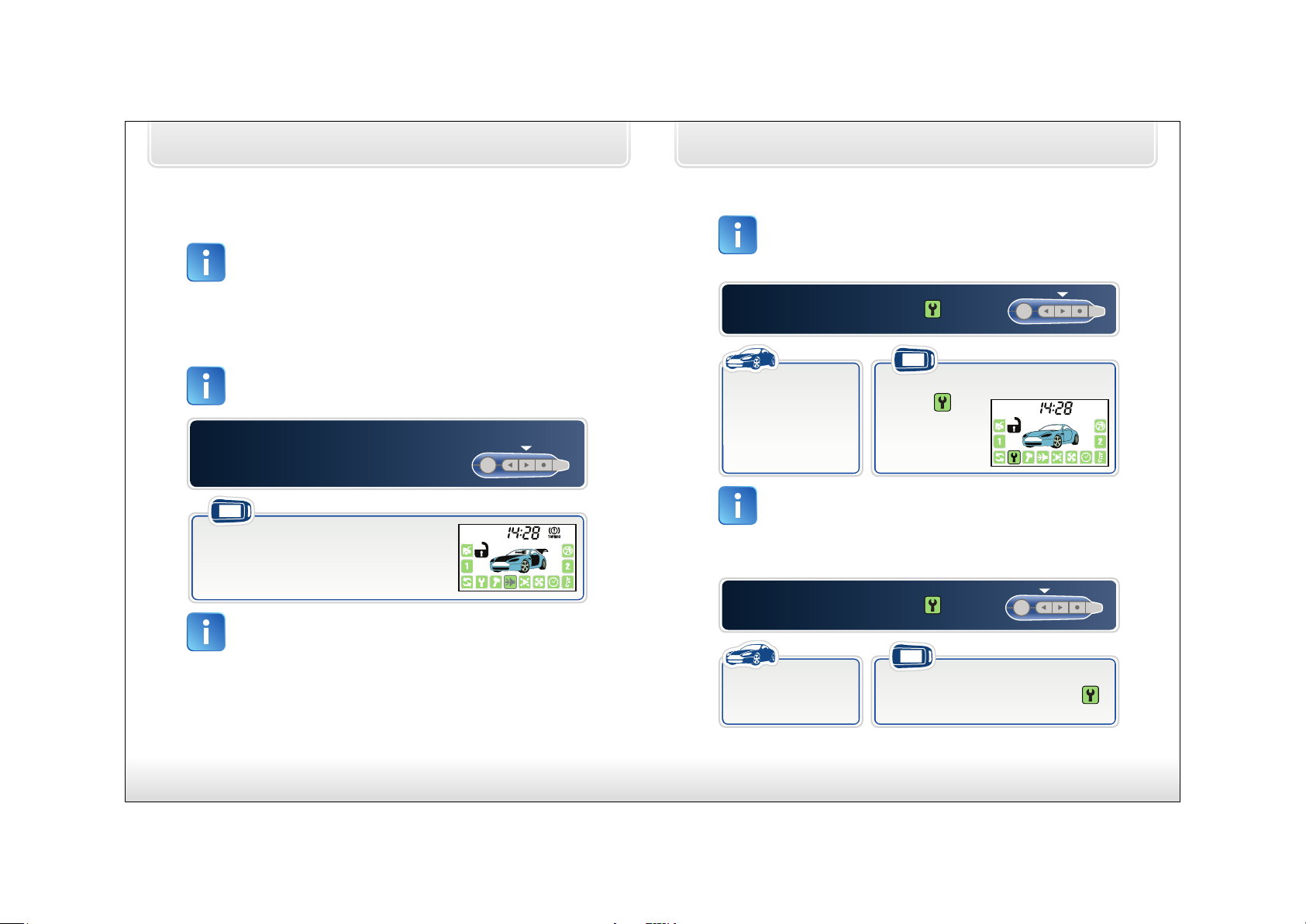

Контроль исправности
концевых выключателей

В сигнализации предусмотрена возможность контроля
исправности концевых выключателей дверей, капота и
багажника при выключенном режиме охраны. Открывание
дверей, капота и багажника при включенном зажигании
должно сопровождаться периодическими вспышками
светодиодного индикатора состояния.
Если при их открывани вспышек индикатора не наблюдается,
значит соответствующий концевой выключатель неисправен.

Исправность концевых выключателей, а так же правильность
подключения цепи «зажигание» можно проверить используя
индикацию на брелке:

Откройте дверь, капот, багажник, выключите
стояночный тормоз и включите
зажигание. Два раза коротко
нажмите кнопку 3 брелка

• на дисплее отобразится состояние
вышеперечисленных зон охраны

брелок

Последовательно проведите проверку всех зон:

•  закройте двери, два раза коротко нажмите кнопку 3

•  закройте капот, два раза коротко нажмите кнопку 3

•  закройте багажник, два раза коротко нажмите кнопку 3

•  включите ручной тормоз, два раза коротко нажмите кнопку 3

•  выключите зажигание, два раза коротко нажмите кнопк у 3

При каждой проверке состояния на брелке должны исчезать
иконки соответствующих зон охраны.

инст рукция по экспл уатации

65

Режим сервисного обслуживания

Для временного отключения противоугонных и охранных
функций сигнализации, например, при передаче автомобиля
на станцию технического обслуживания рекомендуется
включить режим сервисного обслуживания

брелок

• 1 световой сигнал

• прозвучит мелодичный сигнал

• иконка
будет
отображаться
постоянно

автомобиль

Для включения режима
установите курсор на иконку
и нажмите коротко кнопку 3

В режиме сервисного обслуживания продолжают работать
функции дистанционного управления замками дверей и
управления дополнительными каналами. Запись брелков,
программирование и изменение персонального кода
запрещены. Режим сервисного обслуживания НЕЛЬЗЯ
активировать при включенной охране.

брелок

• 2 световых сигнала

• прозвучит мелодичный сигнал

• постоянное отображение иконки
прекратится

автомобиль

Для выключения режима
установите курсор на иконку
и нажмите коротко кнопку 2

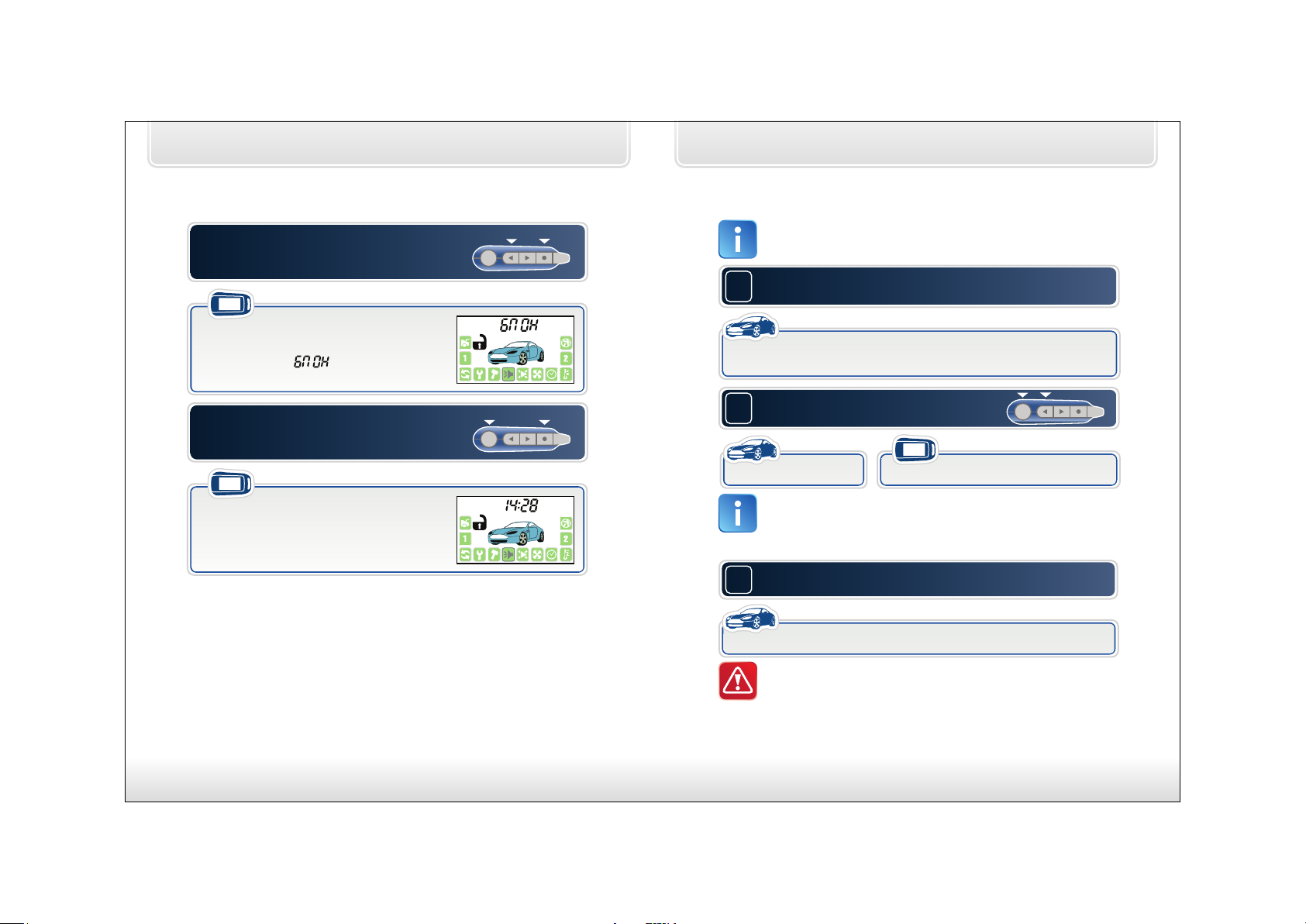

StarLine A92 Dialo g

66

Блокировка кнопок брелка

Для включения блокировки кнопок
брелка одновременно коротко нажмите
кнопки 2 и 4 брелка

• прозвучит короткий звуковой сигнал

• в течение 2 секунд на дисплее будет
отображаться:

• блокировка включится

брелок

Для выключения блокировки кнопок
брелка одновременно коротко нажмите
кнопки 1 и 4 брелка

• 1 звуковой сигнал

• короткий вибросигнал

• блокировка выключится

брелок

инст рукция по экспл уатации

67

Запись кодов брелков

Запись кодов брелков производится при
выключенном режиме охраны в следующем порядке:

1

Нажмите сервисную кнопку 7 раз
и включите зажигание

• прозвучат 7 сигналов сирены,
подтверждающие вход в режим записи кодов брелков

автомобиль

брелок

• 1 сигнал сирены

автомобиль

2

Нажмите одновременно
и коротко кнопки 1 и 2 брелка

• 1 звуковой сигнал

Повторите пункт 2 для всех записываемых брелков. Интервал
между записью каждого брелка не должен превышать 5 секунд.
Успешная запись каждого нового брелка подтверждается
соответствующим количеством сигналов сирены.

3

Выключите зажигание

• последуют 3 световых сигнала

автомобиль

Внимание! Всего в память сигнализации можно записать до 4

брелков. При записи новых брелков необходимо перезаписать
и старые, иначе они будут удалены из памяти сигнализации.
Для записи 3-х кнопочного брелка без дисплея так же
используется комбинация кнопок 1 и 2.

StarLine A92 Dialo g

68

Контроль количества брелков,
записанных в систему

При вк люченном зажигании и закрытых дверях

•  два раза коротко нажмите кнопку 3 брелка

•  или: установите курсор на иконку

и нажмите коротко

кнопку 2 (или 3) брелка

- количество вспышек светодиодного индикатора состояния
будет соответствовать количеству брелков, записанных в память
сигнализации.

Персональный код экстренного
выключения охраны

Персональный код экстренного выключения режима охраны
или режима антиограбления может состоять из 1, 2 или 3-х
цифр, каждая из которых может принимать значение
от 1 до 6 включительно. Порядок программирования
персонального кода описан в инструкции по установке.

При поставке (или после сброса на «заводские установки»)
персональный код равен «3» (см. функцию 9 таб. №1).

инст рукция по экспл уатации

69

Алгоритм ввода персонального
кода экстренного выключения

1

ВВОД 1-Й ЦИФРЫ:
Включите зажигание. Нажмите сервисную кнопку число
раз, равное первой цифре кода. Выключите зажигание

2

ВВОД 2-Й ЦИФРЫ:
Включите зажигание. Нажмите сервисную кнопку число
раз, равное второй цифре кода. Выключите зажигание

3

ВВОД 3-Й ЦИФРЫ:
Включите зажигание. Нажмите сервисную кнопку число
раз, равное третьей цифре кода. Выключите зажигание

• если код 1- значный и он набран верно, то сигнализация

выключит режим охраны, последуют 2 световых сигнала

• в случае 2-х или 3-х значного кода - введите следующую цифру:

• если код 2-х значный и он набран верно, то сигнализация

выключит режим охраны, последуют 2 световых сигнала

• в случае 3-х значного кода - введите следующую цифру:

• если код 3-х значный и он набран верно, то сигнализация

выключит режим охраны, последуют 2 световых сигнала

Откройте дверь ключом и оставьте её открытой

• начнутся сигналы тревоги (если охрана была включена брелком)

• вспыхнут 4 световых сигнала
(если охрана была включена без брелка)

• никаких сигналов не последует (если режим охраны выключен)

StarLine A92 Dialo g

70

Дистанционный
запуск двигателя

Перед тем как запускать двигатель брелком или активировать
автоматические запуски в обязательном порядке ознакомьтесь
со следующими особенностями работы функций запуска
двигателя:

Особенности работы
дистанционного запуска двигателя

Дистанционный запуск двигателя
не может быть осуществлен в следующих случаях:

•  включено зажигание

•  открыт капот

•  выключен стояночный тормоз или нажат ножной тормоз

•  не выполнена подготовка к запуску двигателя на

автомобилях с РКПП

За один цикл запуска система может предпринять 4 попытки пуска
двигателя. Если после 4-ой попытки двигатель не запустится, то на
дисплее брелка с обратной связью (при условии, что он находится в
зоне приема) отобразится «

» и брелок подаст 4 звуковых
сигнала, индицируя окончание попыток запуска двигателя.
Последуют 4 световых сигнала.

Если запущенный двигатель заглохнет до окончания
запрограммированного времени прогрева, то будет предпринят
новый цикл запуска двигателя.

Функция автоматического запуска двигателя по температуре может
быть включена независимо от состояния функций автозапуска
двигателя по будильнику или по таймеру.

инст рукция по экспл уатации

71

Подготовка к дистанционному запуску
на автомобилях с ручной КПП

Перед тем как запускать двигатель на автомобилях с РКПП
необходимо выполнить процедуру «программной нейтрали».
Программная нейтраль - это определенный порядок действий
водителя, гарантирующий, что дистанционный запуск

не произойдет при включенной передаче.

Выполнение
программной нейтрали

Для выполнения программной нейтрали

•  функция 10 таб. №2 должна быть запрограммирована на
один из возможных способов поддержки зажигания

•  двигатель должен работать

1

В зависимости от выбранного способа поддержки
зажигания возможны следующие варианты
выполнения программной нейтрали:

“А В Т О М А Т И Ч Е С К И” :

- Включите стояночный тормоз.

- Выключите зажигание.

“С Б Р Е Л К А” : при закрытых дверях

- включите стояночный тормоз и нажмите кнопку 2 брелка
(курсор должен быть установлен на иконку

или )

”В К Л Ю Ч Е Н И Е М Т О Р М О З А”

- Включите стояночный тормоз

StarLine A92 Dialo g

72

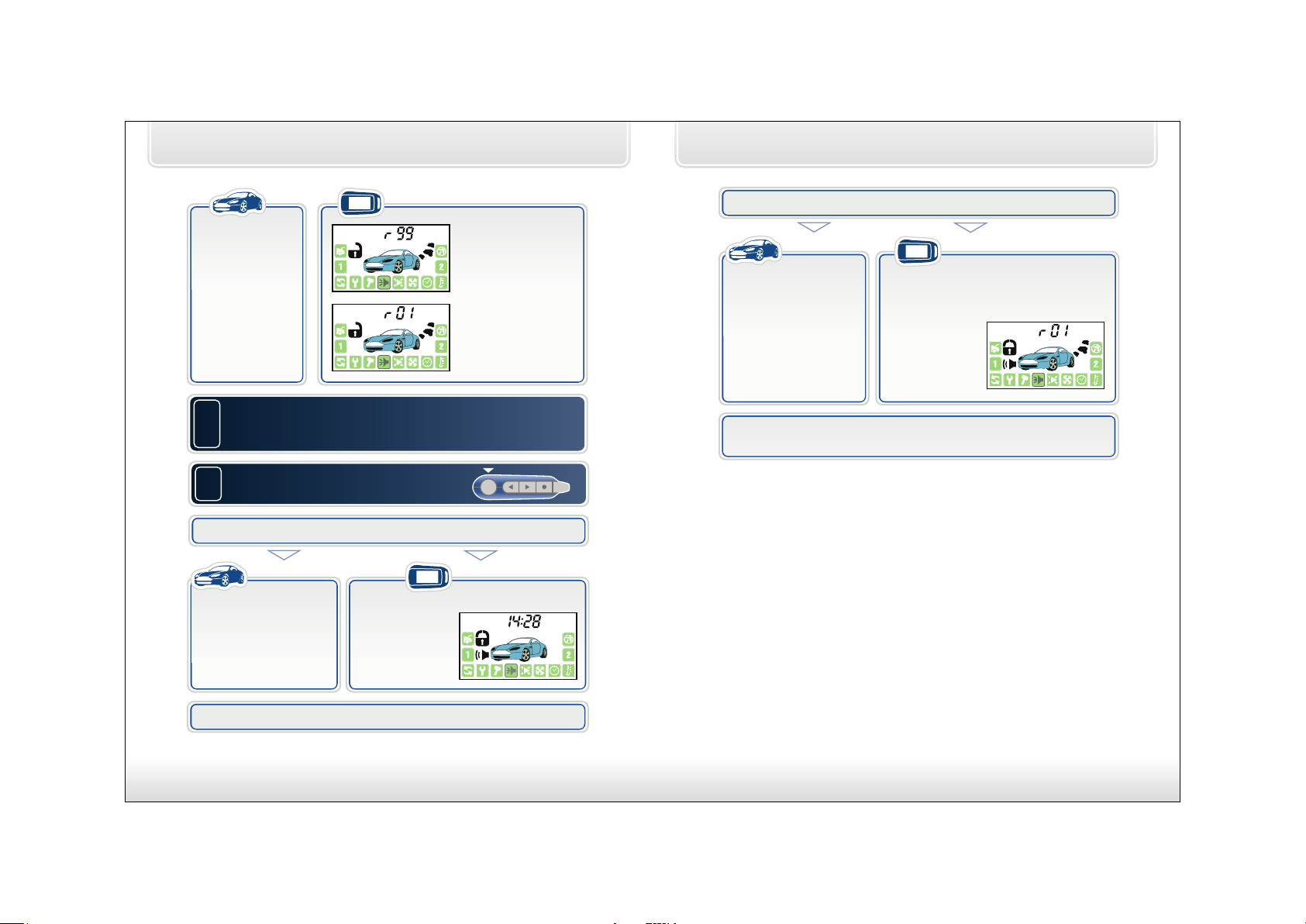

брелок

• 1 световой
сигнал

• светодиодный
индикатор
начнёт гореть
постоянно

• двигатель
продолжает
работать

• прозвучит
мелодичный сигнал

• на дисплее
отобразится: r99

• если запрограм-
мирован режим
турботаймера то
отобразится: r01,
r03 или r06

Выключите зажигание и извлеките ключ из замкка.
Двигатель продолжает работать.
Выйдите из машины и закройте все двери

2

• 1 сигнал сирены

• 1 световой сигнал

• замки дверей
закроются

• двигатель
остановится

• 1 звуковой сигнал

• появится
индикация
включенного
режима
охраны

автомобиль

брелок

3

Включите режим охраны
одним из способов (см. стр. 26)

• если режим турботаймера не запрограммирован:

двигатель готов к дистанционному запуску

инст рукция по экспл уатации

73

• двигатель
продолжает
работать

• появится индикация включенного
режима охраны

• индикация работающего
двигателя и
оставшегося
времени
работы
турботаймера

автомобиль

брелок

• если режим турботаймера запрограммирован:

После окончания работы турботаймера
двигатель готов к дистанционному запуску.

StarLine A92 Dialo g

74

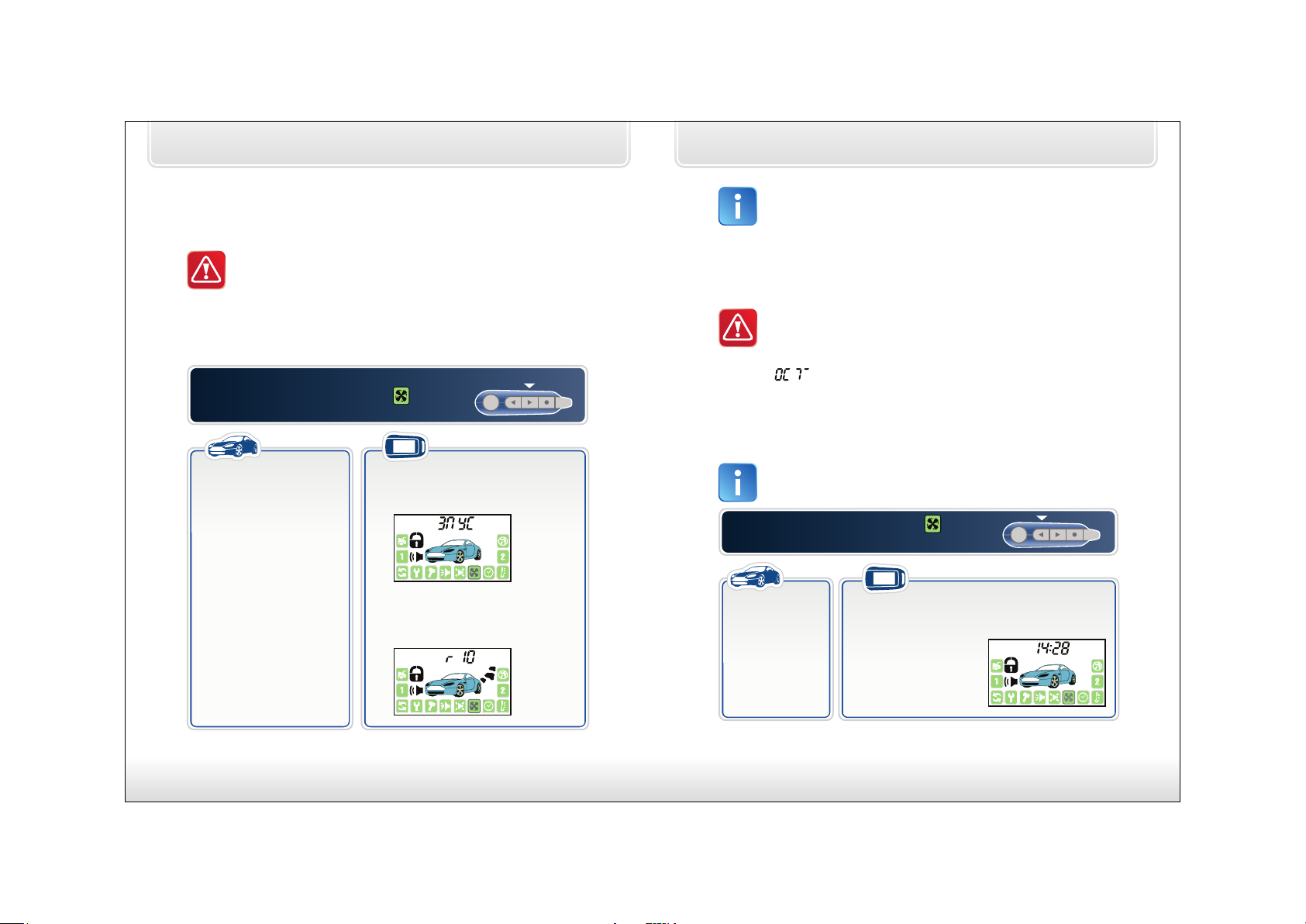

Дистанционный запуск
двигателя брелком

Перед дистанционным запуском убедитесь, что

•  капот закрыт, стояночный тормоз включен

•  для автомобилей с ручной коробкой выполнена процедура

«программной нейтрали»

•  для автомобилей с автоматической коробкой

- рычаг управления в положении «PARK»

брелок

• 1 сигнал сирены

• 1 световой сигнал

• замки дверей закроются

• включится режим
охраны (зависит от
состояния функции 5
таб. №2)

• начнется цикл запуска
двигателя

• прозвучит мелодичный сигнал

• появится индикация начала цикла
запуска двигателя:

затем - индикация работающего
двигателя и оставшегося времени
работы двигателя :
(r10, r20, r30 или r99)

автомобиль

Для дистанционного запуска двигателя
установите курсор на иконку
и нажмите коротко кнопку 3

инст рукция по экспл уатации

75

Оставшееся время работы двигателя обновляется каждую
минуту (например: r10, r09, r08, r07...).
За 1 минуту до окончания прогрева двигателя отобразится
надпись r01 и прозвучат 2 серии по 4 звуковых сигнала
брелка. После окончания времени прогрева двигателя и его
автоматической остановки световые сигналы вспыхнут 4 раза.
На дисплее брелка кратковременно отобразится иконка r00,
прозвучат 4 звуковых сигнала брелка.

За один цикл запуска система может предпринять 4 попытки
пуска двигателя. Если после 4-ой попытки двигатель не
запустится, то на дисплее брелка с обратной связью (при
условии, что он находится в зоне приема) отобразится надпись
«

», и брелок подаст 4 звуковых сигнала, индицируя
окончание попыток запуска двигателя.
Последуют 4 световых сигнала.

Дистанционная остановка двигателя

При необходимости, двигатель, запущенный автоматически
или с брелка можно в любой момент остановить с брелка:

брелок

• 4 световых
сигнала

• двигатель
будет
остановлен

• режим охраны
останется
включенным

• прозвучит мелодичный сигнал

• исчезнет индикация работающего двигателя

• индикация
включенного
режима охраны

Установите курсор на иконку
и нажмите коротко кнопку 2

StarLine A92 Dialo g

76

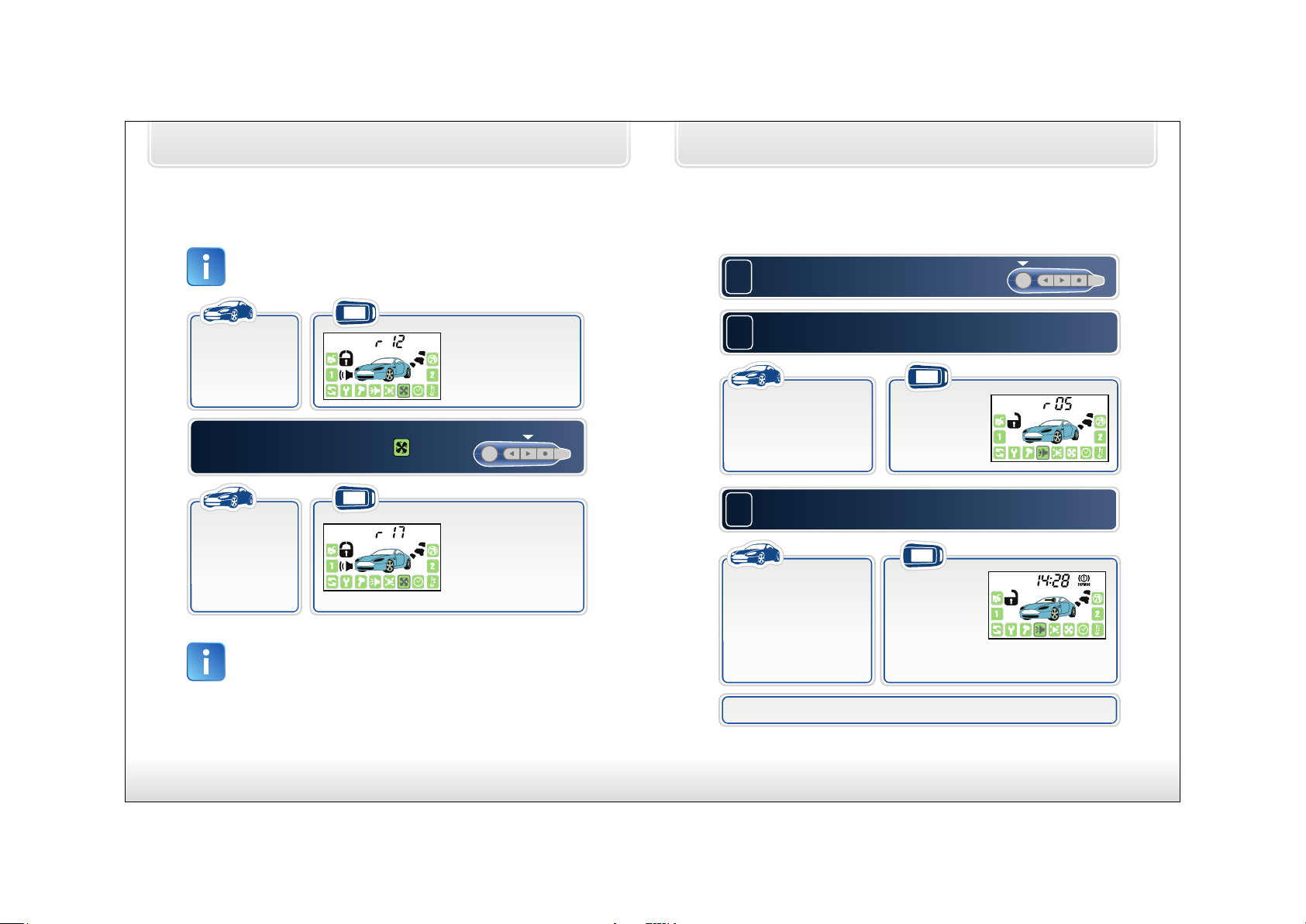

Дистанционое продление
работы двигателя

При необходимости время работы двигателя, запущенного
автоматически или с брелка можно продлить.

брелок

• двигатель
работает

• индикация
оставшегося
времени работы
двигателя

брелок

• 1 световой
сигнал

• двигатель
продолжает
работать

• прозвучит
мелодичный сигнал

• оставшееся время
работы двигателя
увеличится на 5 мин

Для продления работы двигателя
установите курсор на иконку
и нажмите коротко кнопку 3

Продлевать работу двигателя можно неограниченное число
раз. Максимальное время, которое может быть задано на
брелке несколькими попытками продления - 30 минут.

инст рукция по экспл уатации

77

Подготовка к движению
после дистанционного запуска

1

Выключите режим охраны
одним из способов (см. стр. 36)

2

Войдите в автомобиль и
включите зажигание ключом

брелок

• двигатель
продолжает
работать

• отобразится
выключенный
режим
охраны

автомобиль

3

Выключите стояночный тормоз

• 3 световых сигнала

• двигатель продолжает
работать

• 4 звуковых
сигнала

• появится
индикация
отключенного
ручного тормоза
и включенного зажигания

автомобиль

брелок

Автомобиль готов к движению

StarLine A92 Dialo g

78

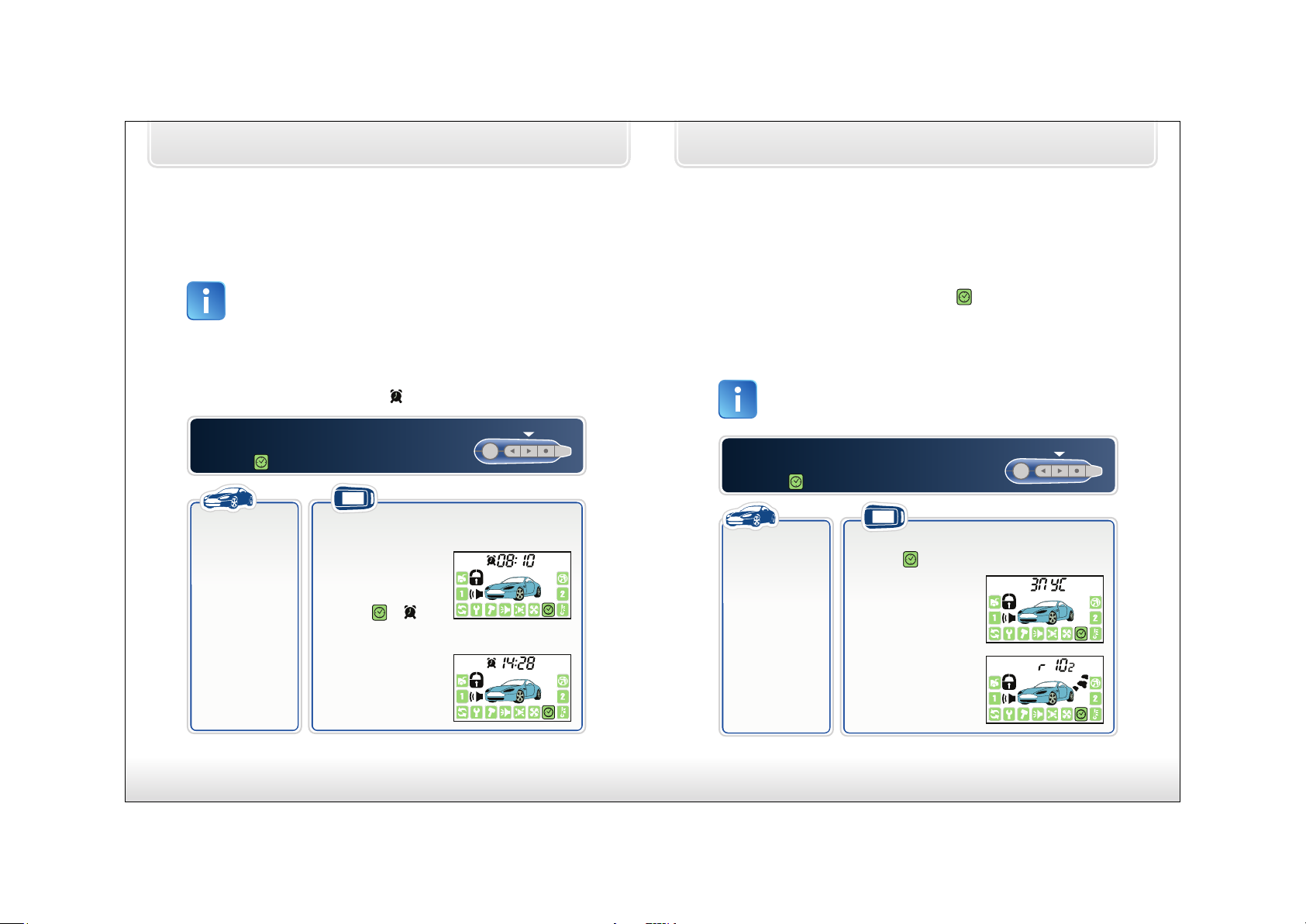

Автоматический запуск двигателя

Автоматический запуск
двигателя по будильнику

Перед включением режима автоматического запуска
двигателя по будильнику брелка

•  проверьте правильность установки текущего времени
на брелке

•  запрограммируйте будильник на требуемое время запуска
и включите будильник (см. стр.22).
Включенный режим будильника на дисплее брелка будет
индицироваться иконкой

брелок

• 1 световой
сигнал

• прозвучит мелодичный сигнал

• в течение 5 секунд будет отображаться
время, оставшееся
до момента запуска

• постоянно
отображающиеся
иконки

и
будут обозначать
включенный режим автоматического запуска
по будильнику

• через 5 секунд
возобновится
индикация
текущего времени

Для включения автозапуска по
будильнику установите курсор на
иконку

и нажмите коротко кнопку 3

инст рукция по экспл уатации

79

Примечание:

1) Наличие б релка в зоне действия приемо-передатчика на момент
выполнения автозапуска двигателя по будильнику не требуется.

2) Время запуска двигате ля может отличаться от
запрограммированного в ремени будильника в пределах 3 минут.

3) Функция автозапуска по будильнику включается на один цикл запуска.
Для нового пуска необход имо каждый раз снова активизировать
автозапуск с брелка ( «вк лючать» иконк у ).

Периодический запуск двигателя

Длительность прогрева и период запуска двигателя
(2,3,4 или 24 часа) определяются программируемыми
функциями 2 и 3 таб. №2. Будильник должен быть выключен.

брелок

• 1 световой
сигнал

• через несколько
секунд
произойдет
запуск
двигателя и его
прогрев в
течение
запрограмми­рованного
времени

• прозвучит мелодичный сигнал

• иконка

будет постоянно “включена”

на дисплее брелка

• через несколько
секунд - индикация
начала цикла
запуска двигателя:

• после успешного
запуска на дисплее
появится индикация
работающего
двигателя:

Для включения периодического
запуска двигателя установите курсор на
иконку

и нажмите коротко кнопку 3

StarLine A92 Dialo g

80

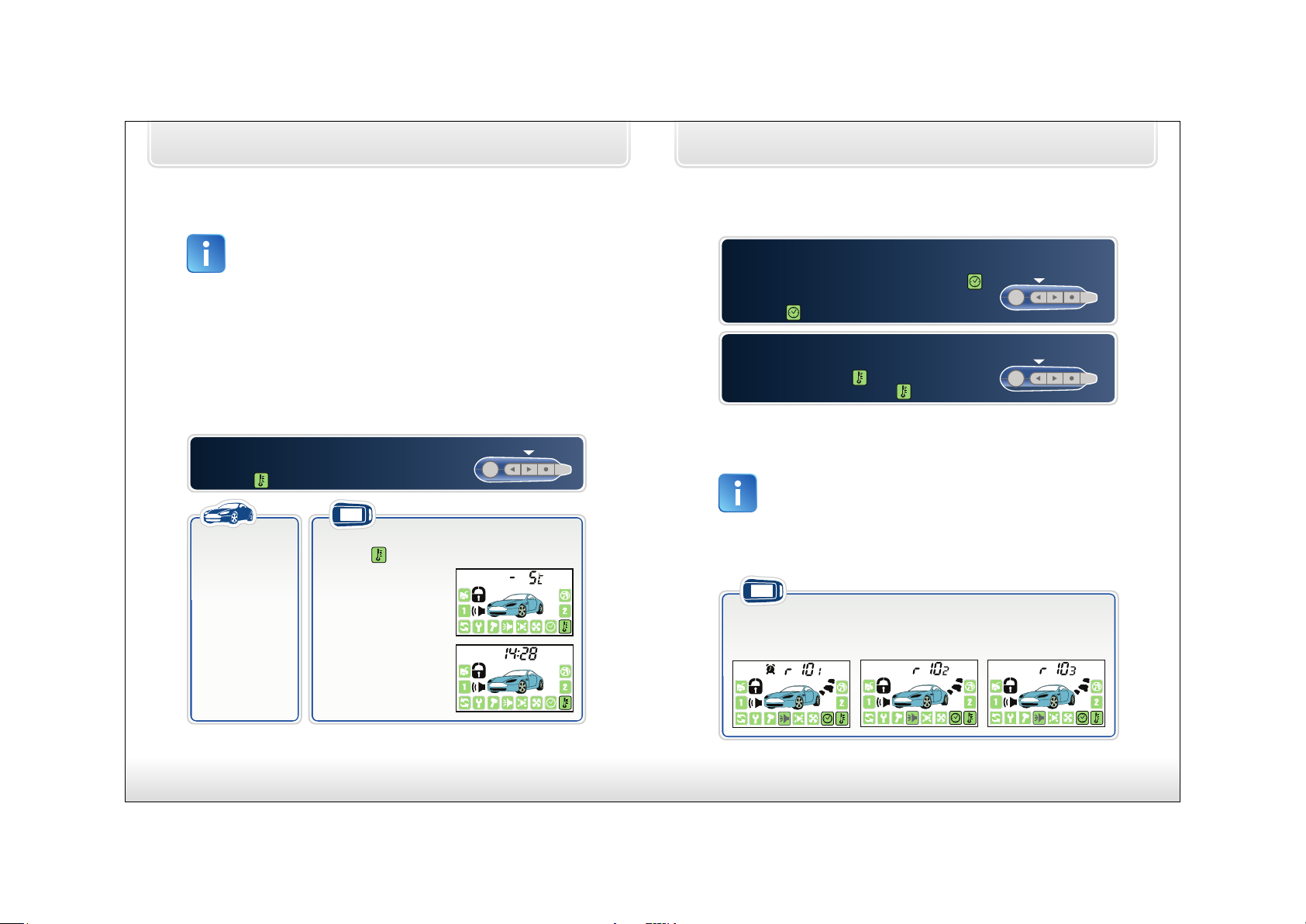

Автоматический запуск
двигателя по температуре

Сигнализация позволяет автоматически запускать
двигатель при регистрации внешним температурным
датчиком, закрепленным на двигателе, температуры ниже

запрограммированной ( -5°С, -10°С, -20°С или -30°С, 
функция 4 таб. №2). Длительность прогрева двигателя
определяется функцией 2 таб. №2.
Сигнализация отслеживает показания датчика сразу
с момента активации функции.
Минимальный интервал между повторными автозапусками,
отсчитываемый с момента предыдущего запуска без учета
времени прогрева двигателя — 1час. После активации
функции температурного запуска количество автозапусков
двигателя по температуре не ограничивается.

брелок

• 1 световой
сигнал

• прозвучит мелодичный сигнал

• иконка

будет индицироваться

непрерывно

• 5 секунд будет
отображаться
температура, при
которой двигатель
будет запущен

• затем снова будет
индицироваться
текущее время

Для включения запуска двигателя по
температуре установите курсор на
иконку

и нажмите коротко кнопку 3

инст рукция по экспл уатации

81

Выключение
автоматических запусков

Для ВЫКЛЮЧЕНИЯ автоматического
запуска по будильнику или периодического
запуска установите курсор на иконку
и нажмите коротко кнопку 2.
Иконка

исчезнет

Для ВЫКЛЮЧЕНИЯ автоматического запуска
двигателя по температуре установите
курсор на иконку

и нажмите

коротко кнопку 2. Иконка

исчезнет

Индикация работающего двигателя
после автоматического запуска

Режим автоматического запуска по температуре может быть
включен одновременно с режимом запуска по будильнику или
периодическим запуском.
Для удобства определения режима, в котором произошел
автоматический запуск, индикация работающего после запуска
двигателя имеет некоторые различия:

брелок

• автоматический
периодический
запуск (2):

• автоматический
запуск по
будильнику (1):

• автоматический
запуск по
температуре (3):

StarLine A92 Dialo g

82

Программирование охранных
и сервисных функций (таблица №1)

Некоторые охранные и сервисные функции, а так же
параметры работы сигнализации могут быть изменены с
помощью сервисной кнопки и брелка без необходимости
доступа к центральному блоку. Перечень функций приведен
в таблицах. Порядок программирования подробно описан в
инструкции по установке сигнализации.
Мы не рекомендуем самостоятельно проводить
программирование. Если возникнет такая необходимость

- обратитесь к специалистам, проводившим установку
сигнализации. Изменение параметров программирования
или сброс на заводские установки может вызвать блокировку
двигателя при штатном запуске, а также неправильную работу
штатного электрооборудования и самой сигнализации.

ТАБЛИЦА ПРОГРАММИРОВАНИЯ № 1

Прог раммир уемая

функ ция

Один арное

нажа тие

кноп ки 1

Один арное

нажа тие
кноп ки 2

Один арное

нажа тие
кноп ки 3

Длител ьное

+ короткое

нажатие
кнопки 1

1 сиг нал 2 си гнала 3 сиг нала 4 си гнала

№1 – д лител ьност ь
импу льсов у правл ения
замк ами две рей

0,8 / 0,8 сек 3,6 / 3, 6 сек

двой ной
импу льс

запи рания

0,8 / 0,8 сек

комф орт

30 / 0, 8 сек

№2 – ав томат ическо е
упра влени е замка ми две рей

от пе дали

торм оза/вы кл.

заж игания

от за жиган ия

вкл (10с)/вык л

от за жиган ия

вкл (10с)

отк лючено

№3 – об ход са лонног о свет а
и зад ержка актив изации
датч иков пр и вклю чении
охра ны

до вы ключе ния

подс ветки

сал она (60 с ек

макс)

без з адерж ки 30 се к 5 сек

№4 – а втомат ическо е
вкл ючение режим а охран ы

с зап ирание м

замк ов

без з апира ния

замк ов

вык лючено вык лючен о

инст рукция по экспл уатации

83

Прог раммир уемая

функ ция

Один арное

нажа тие
кноп ки 1

Один арное

нажа тие
кноп ки 2

Один арное

нажа тие
кноп ки 3

Длител ьное

+ короткое

нажатие
кнопки 1

1 сиг нал 2 си гнала 3 сиг нала 4 си гнала

№5 – ав томат ически й
возв рат в ре жим ох раны

с зап ирание м

замк ов

без з апира ния

замк ов

вык лючено вык лючен о

№6 – ф ункция
иммо билай зера

вык лючено в ключ ено вкл ючено вкл ючено

№7 – у ровень громк ости
сире ны (сиг налов
подт вержд ения)

макс имальн ый сре дний м инима льный

без с игнал ов

подт вержд ения

№8 – п ерсона льный к од
отк лючени я режи ма охр аны
или а нтиог раблен ия

1-знач ный

код = 3

1-знач ный

код

2-знач ный

код

3-знач ный

код

№9 – с ветов ая инд икация
откр ытых д верей

10 сек 20 сек 30 се к отк лючено

№10 – ак тивац ия выхо да
на бл окиро вку дви гател я
(черн о/белый прово д)

НЗ НР НЗ НР

№11 – алго ритм р аботы
допо лните льного канала №3
(сини й прово д)

1-120 сек п ри

вкл ючении

охра ны

1-120 сек. при
вык лючени и

охра ны

1-120 сек п ри

вкл юч. и вык л.

охра ны

1-120 сек. при
вык л. охра ны

или в ыкл за жиг

№12 – алг оритм работы
допо лните льного канала
“откр ывание багаж ника”
(жел то - чер ный про вод)

0,8 с ек

(откр ывани е.

бага жника)

1-120 сек

(с отк люч.

датч ика уда ра)

1-120 сек
(без о ткл.

датч ика уда ра)

заще лка

(вкл /выкл

бре лком)

№13 – алг оритм работы
допо лните льного канала №1
(жел то-кр асный п ровод )

0,8 с ек

(2-х ша говое

отпи рание

замк ов)

1-120 сек

(с отк л. датч ика

удар а)

1-120 сек
(без о ткл.

датч ика уда ра)

заще лка

(вкл /выкл

бре лком)

№14 – алг оритм
допо лните льного канала №2
(жел то-си ний пр овод)

0,8 с ек

1-120 сек

(с отк л. датч ика

удар а)

1-120 сек
(без о ткл.

датч ика уда ра)

заще лка

(вкл /выкл

бре лком)

Серым цветом выделены заводские предустановки.

StarLine A92 Dialo g

84

Программирование параметров
запуска двигателя (таблица №2)

Мы не рекомендуем самостоятельно проводить
программирование. Обратитесь к специалистам,
проводившим установку сигнализации.
Изменение параметров программирования или сброс
на заводские предустановки может вызвать блокировку
двигателя при штатном запуске, а также неправильную работу
штатного электрооборудования и самой сигнализации.

ТАБЛИЦА ПРОГРАММИРОВАНИЯ № 2

Прог раммир уемая

функ ция

Один арное

нажа тие

кноп ки 1

Один арное

нажа тие
кноп ки 2

Один арное

нажа тие
кноп ки 3

Длител ьное

+ короткое

нажатие
кнопки 1

1 сиг нал 2 си гнала 3 сиг нала 4 си гнала

№1 – пр одолж ительн ость
рабо ты реж има ту рбота ймера

вык лючено 1 мин 3 мин 6 ми н

№2 – пр одолж итель ность
рабо ты дви гателя посл е
дис танцио нного запуск а

10 мин 2 0 мин 30 м ин

без о гранич ения

врем ени

№3 – ин терва лы
пери одичес кого з апуска
двиг ателя

2 ч 3 ч 4 ч 24 ч

№4 – а втомат ическ ий запу ск
двиг ателя по темп ерату ре

- 5°С - 10°С - 18°С - 25°С

№5 – ре жим дис танци онног о
запу ска дви гател я

с вк лючени ем

реж има охра ны

и зап ирание м

замк ов

без в ключе ния

реж има охра ны

и зап ираеи я

замк ов

без в ключе ния

реж има охра ны

и зап ираеи я

замк ов

без в ключе ния

реж има охр аны

и зап ираеи я

замк ов

№6 – а лгори тм рабо ты
выхо да (сини й прово д 6- ко нт.
разъ ема)

ACC

(за 2 сек до вк л

IGN)

дубл ирова ние

заж игания

дубл ирова ние

ста ртера

1 имп ульс

№7 – д лител ьност ь
прок рутк и стар тера

0,8 с ек 1, 2 сек 2,0 с ек 3,6 се к

№8 – т ип двиг ателя

бенз ин

(2 сек )

дизе ль

(5 сек )

дизе ль
(10 сек)

дизе ль

(20 се к)

инст рукция по экспл уатации

85

Прог раммир уемая

функ ция

Один арное

нажа тие
кноп ки 1

Один арное

нажа тие
кноп ки 2

Один арное

нажа тие
кноп ки 3

Длител ьное

+ короткое

нажатие
кнопки 1

1 сиг нал 2 си гнала 3 сиг нала 4 си гнала

№9 – к онтро лиров ание
рабо ты дви гателя по:

по на пряжен ию

по ге нерато ру

( + )

по ге нерато ру

( - )

по та хомет ру

№10 – ак тивац ия под держки
заж игания при раб отающе м
двиг ателе

авто матиче ски с брелк а

вкл ючение м

ручн ого
торм оза

вык лючено

№11 – алго ритм р аботы
выхо да (зел ен. про вод 6- конт
разъ ема)

дубл ирова ние

заж игания

дубл ирова ние

АСС

дубл ирова ние

АСС

дду блиров ание

АСС

Серым цветом выделены заводские предустановки.

StarLine A92 Dialo g

86

Элементы питания
брелков и их замена

В брелках используются различные элементы питания:

 • в брелке с ЖК дисплеем используется 1 элемент питания «ААА» 1,5 В

 • в брелке без дисплея используется 1 элемент питания «CR2450»  3,0 В

Время работы элементов питания брелков зависит от частоты
пользования брелком, частоты передачи информации по каналу
обратной связи, от типа установленного элемента питания. Емкости
элементов питания, имеющихся в продаже, могу т отличаться в
несколько раз.

Среднее время работы элементов питания составляет:

 • для брелка с ЖК  дисплеем  -  от 6 до 9 мес яцев

 • для брелка без ЖК  дисплея  -  от 9 до 12 месяцев

При разряде элемента питания основного брелка на его дисплее
появится иконка

- необходима замена элемента питания.

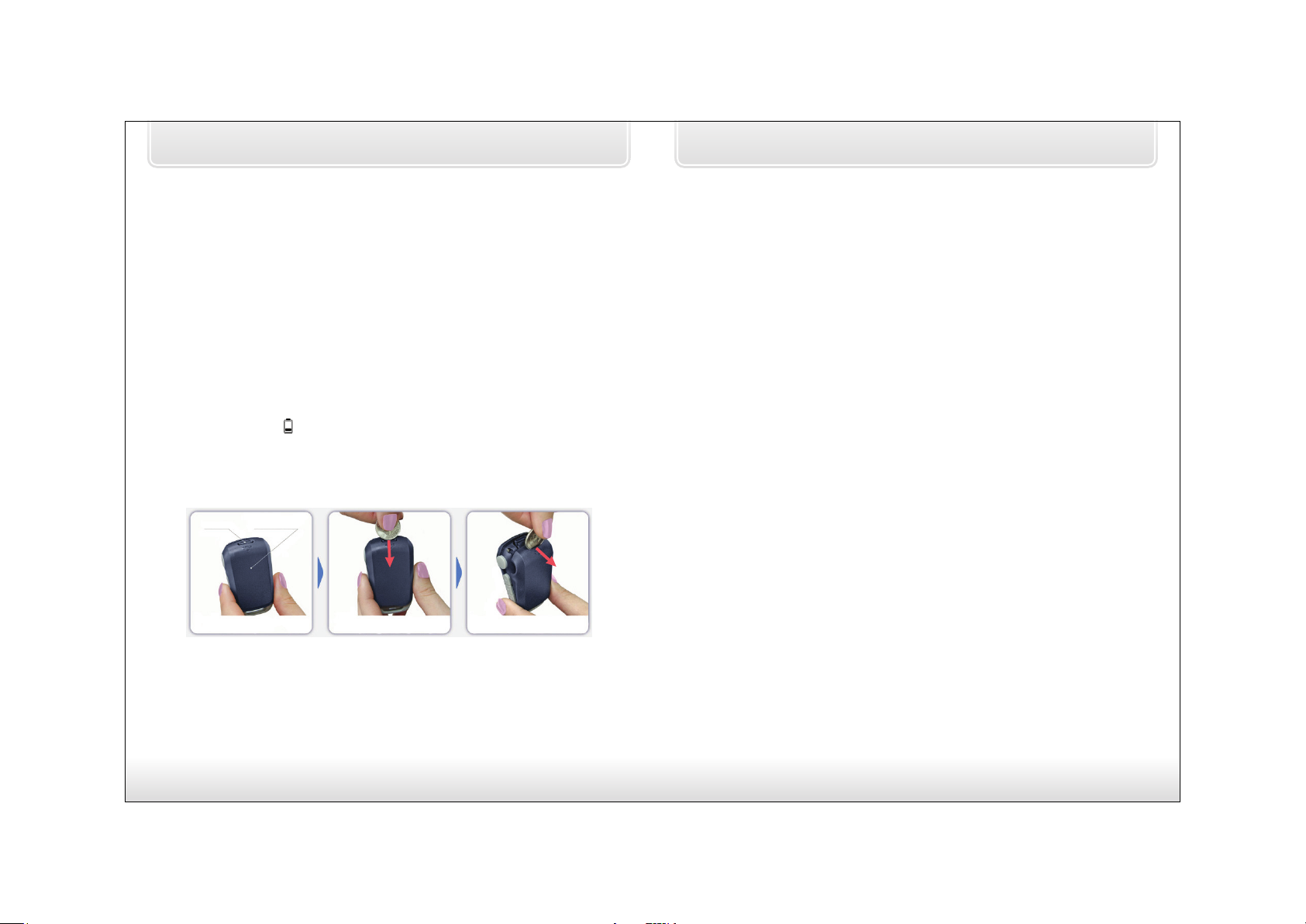

Замена элемента питания в брелке с ЖКИ

1. Откройте крышк у батарейного отсека брелка и извлеките старый
элемент питания:

1

устройство крышки
батарейного отсека

защелка крышка брелка

3

не отпуская защелку сдвинуть

монетой крышку в сторону

2

надавить монетой на защелку

корпуса и утопить её внутрь

2. Установите новый элемент питания, соблюдая его полярность.
Правильное положение элемента питания указано на корпусе брелка
под крышкой. Закройте крышку брелка.

3. После замены элемента питания откорректируйте показания
текущего времени.

инст рукция по экспл уатации

87

Замена элемента питания в брелке без ЖКИ

1. Сдвиньте крышку батарейного отсека брелка и извлеките старый
элемент питания.

2. Установите новый, соблюдая полярность. Правильное положение
элемента питания указано на контакте держателя

3. Установите крышку на место.

StarLine A92 Dialo g

88
