Благодарим Вас за выбор

автомобильной охранной системы

StarLine A91 Dialog

и желаем Вам успешных

и безопасных поездок!

Редакция №2

ПОЖАЛУЙСТА ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО !

Установка автосигнализации должна производиться квалифицированными

специалистами. Автосигнализация является сложным техническим
устройством, предполагающим подключение к цепям автомобиля,
связанным с работой двигателя.
Мы настоятельно НЕ рекомендуем носить брелок от автосигнализации на
одной связке с ключами от автомобиля.

Если на дисплее брелка появится иконка , предупреждающая о
разряде элемента питания брелка, заблаговременно примите меры к замене
элемента питания. Рекомендуем хранить новый запасной элемент питания в
автомобиле, сохраняя его заводскую упаковку.
Прочитайте внимательно данную инструкцию и обратите особое внимание
на разделы, отмеченные знаком .

2

Инструкция по эксплуатации

Обязательные меры безопасности при

использовании функции запуска двигателя

Необходимо помнить, что автомобиль является средством повышенной

опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель
может покидать свое место или оставлять транспортное средство, если им
приняты необходимые меры, исключающие самопроизвольное движение
транспортного средства или использование его в отсутствии водителя”.
Перед эксплуатацией автосигнализации StarLine A91 внимательно
ознакомьтесь с мерами безопасного использования функции дистанционного
или автоматического запуска двигателя, изложенными ниже.

1. Всегда паркуйте автомобиль на открытой, хорошо
проветриваемой площадке.

2. Всегда ставьте автомобиль на стояночный тормоз,
который должен находиться в исправном состоянии и
исключать возможность движения автомобиля.

3. Оставляя автомобиль, обязательно устанавливайте рычаг
управления автоматической трансмиссии в положении
“PARK”, а рычаг переключения ручной коробки передач
– в нейтральное положение.

4. Если в Вашем автомобиле используется ручная коробка
передач, то перед включением функции дистанционного или
автоматического запуска двигателя обязательно выполняйте
процедуру подготовки к запуску двигателя - “программную
нейтраль”.

5. Никогда не запускайте двигатель автомобиля в отсутствии
водителя, если кто-либо находится перед автомобилем или

позади него.

6. Никогда не передавайте брелки управления
автосигнализацией детям, а также другим лицам без их
предварительного ознакомления с настоящей инструкцией.

7. На автомобилях с ручной коробкой передач не
рекомендуется производить дистанционный или
автоматический запуск двигателя, если автомобиль
находится вне зоны видимости, и пользователь
автосигнализации не в состоянии контролировать процесс

запуска двигателя.

3

8. Перед тем как включать функцию дистанционного или
автоматического запуска двигателя необходимо:

- убедиться в исправном состоянии автомобиля;

- убедиться в наличии достаточного количества топлива,
масла, охлаждающей жидкости и т.д.;

- установить параметры работы отопителя салона
(кондиционера), обогрева стекол и других аксессуаров на
необходимые уровни;

- установить регулятор обдува салона на циркуляцию
воздуха, что позволит более эффективно прогреть или
охладить воздух в автомобиле.

4

Инструкция по эксплуатации

Содержание

Введение ......................................................................................................6

Технические характеристики сигнализации ...................................................7

Компоненты, входящие в комплект сигнализации .........................................8

Перечень охранных и сервисных функций сигнализации ............................10

Брелки управления сигнализацией .............................................................12

Назначение кнопок брелков ........................................................................14

Настройка функций брелка ..........................................................................18

Программирование режимов работы сигнализации

с использованием курсорного способа .......................................................20

Варианты включения режима охраны .........................................................22

Варианты выключение режима охраны .......................................................30

Самодиагностика сигнализации ..................................................................34

Охранные функции сигнализации ................................................................37

Противоугонные функции сигнализации ......................................................40

Сервисные функции сигнализации ..............................................................48

Запуск двигателя ........................................................................................56

Подготовка к запуску двигателя на автомобилях с ручной КПП ..................58

Дистанционный запуск двигателя ...............................................................62

Автоматические запуски двигателя .............................................................64

Персональный код экстренного отключения ................................................67

Программирование охранных и сервисных функций сигнализации .............68

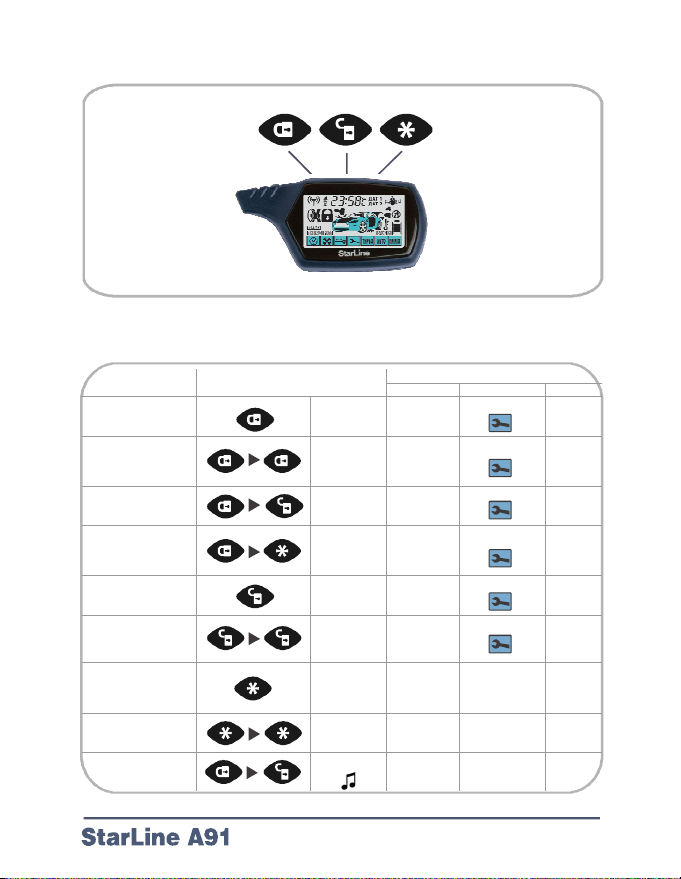

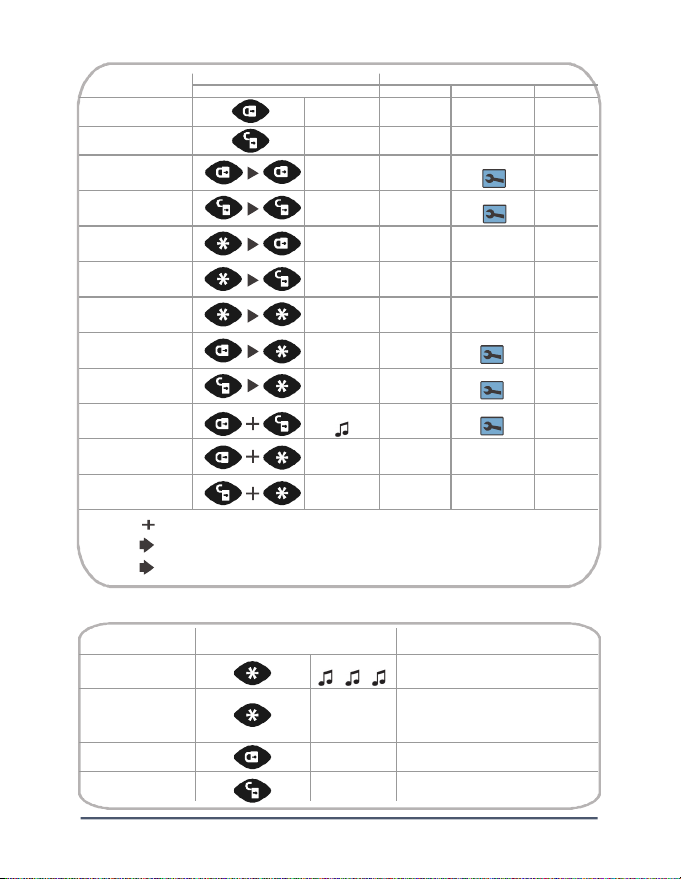

Сводная таблица команд, выполняемых брелком .......................................71

Элементы питания брелков и их замена.....................................................74

5

Введение

StarLine А91 Dialog - современная автомобильная охранная система.
Защитные свойства системы реализованы по инновационным технологиям.

Для передачи команд управления в StarLine A91 Dialog
применен диалоговый алгоритм авторизации с криптостойким
кодом и индивидуальным для каждого изделия ключом
шифрования, исключающий интеллектуальный
электронный взлом.

Применение многоканального радиотракта, реализованного
на узкополосном интегральном FM трансивере, обеспечивает
повышенную дальность и помехозащищенность в условиях
современного мегаполиса.

Система устойчива к индустриальным помехам и позволяет
получать на брелок извещения о происходящих с автомобилем
событиях на расстоянии более 1 км. в условиях городской
зашумленности радиоэфира.

Система дистанционного запуска обеспечивает запуск
двигателя на автомобилях с механической и автоматической
трансмиссией, с дизельным или бензиновым двигателем, с
традиционным замком зажигания и оборудованных кнопкой

“START-STOP”.

6

Инструкция по эксплуатации

Технические характеристики

Диапазон частот радиосигналов управления ....... от 433,05 до 434,79 МГц

Количество частотных каналов управления ......................................128

Максимальный радиус действия брелка в режиме передатчика .......... 600 м*

Максимальный радиус действия брелка в режиме пейджера ............. 1800 м*

Максимальный радиус действия брелка без обратной связи ................. 15 м*

Тип датчика удара ............................................................. пьезоэлектрический

Рабочая температура ......................................................... от –40 до +85 °С

Напряжение питания постоянного тока ............................................... 9 -18 В

Ток, потребляемый сигнализацией в режиме охраны ............. менее 15 мА

Максимально допустимый ток на выходах:

· подключения сирены ........................................................................ 2 А

· подключения указателей поворота ................................... 2х 7,5 А

· управления электроприводами замков дверей ............................... 15 А

· включения зажигания ................................................................. 25 А

· включения АСС .......................................................................... 25 А

· включения стартера .................................................................... 25 А

· встроенной блокировки двигателя ....................................................... 15 А

· внешней блокировки двигателя ................................................. 200 мА

· дополнительных каналов управления ....................................... 200 мА

Питание брелка с обратной связью ......... 1,5В (1 элемент питания типа ААА)

Питание брелка без обратной связи .......3В (1 элемент питания типа CR2450)

* Дальность действия брелка может уменьшаться в зависимости от места
установки приемопередатчика, месторасположения автомобиля и
пользователя, радиочастотных помех, погодных условий, напряжения
автомобильного аккумулятора и напряжения элемента питания брелка.

Автосигнализации StarLine А91 Dialog разрешены к использованию на
территории РФ и соответствуют всем требованиям нормативных
документов РФ.

Срок службы автосигнализаций StarLine А91 Dialog составляет 5 лет при
условии, что они устанавливаются и эксплуатируются в строгом
соответствии с инструкциями по установке и эксплуатации.

7

Компоненты входящие в комплект

сигнализации

1, 2 - инструкции по установке и эксплуатации;
3 - брелок дистанционного управления с обратной связью и
жидкокристаллическим (ЖК) дисплеем;
4 - батарейка для брелка с ЖК дисплеем;
5 - брелок дистанционного управления с обратной связью;
6 - центральный процессорный блок;
7 - модуль приемопередатчика с антенной;
8 - двухуровневый датчик удара;
9 - двухсторонний скотч крепления приемопередатчика;
10 - чехол для брелка с ЖК дисплеем;
11 - кабель приемопередатчика;
12 - кабель датчика удара;
13 - кнопка капота;
14 - сервисная кнопка;
15 - температурный датчик;
16 - основной кабель с 18-контактным разъемом;
17 - силовой кабель питания и цепей запуска двигателя;
18 - кабель центрального замка с 6-контактным разъемом;

19 - светодиодный индикатор;

8

Инструкция по эксплуатации

9

Охранные и сервисные функции

сигнализации

Охраняемые зоны автомобиля и способы их контроля

· Двигатель – обычные реле/цифровые радиореле StarLine DRR (опция)

· Двери, капот, багажник, стояночный тормоз – концевые выключатели

· Зажигание – вход контроля цепи зажигания

· Кузов – двухуровневый датчик удара

· Внутреннее пространство салона – дополнительный датчик (опция)

Защищенность сигнализации

· Диалоговый код управления с индивидуальными ключами шифрования
исключает интеллектуальный электронный взлом.

· Запоминание исходного состояния при отключении питания и возврат в то же
состояние при восстановлении питания

· Ограничение количества циклов тревоги от датчиков

· Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

· Включение сигналов тревоги при срабатывании датчиков в режиме охраны

· Подача сигналов оповещения о тревоге на брелок с обратной связью

· Режим иммобилайзера

· Режим турботаймера

· Режим антиограбления

· Программируемое 2-шаговое выключение блокировок двигателя

· Программируемый персональный код экстренного отключения

· Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Автоматический контроль охранных датчиков с отключением неисправных
и сообщением об этом

· Индикация состояния сигнализации светодиодом и на дисплее брелка

· Индикация причин срабатывания сигнализации по 9 зонам охраны

· Индикация неисправной зоны при включении режима охраны

· Индикация факта срабатывания сигнализации звуковыми сигналами

· Светодиодная индикация исправности концевых выключателей

10

Инструкция по эксплуатации

Сервисные функции сигнализации

· Режим бесшумной охраны

· Режим охраны с работающим двигателем

· Бесшумное включение / выключение режима охраны

· Включение / выключение режима охраны без брелка

· Обход зоны дверей на время задержки погасания салонного света

· Автоматический возврат в режим охраны при случайном выключении

· Дистанционное отключение датчиков по уровням в режиме охраны

· Дистанционное управление центральным замком

· Управление центральным замком от замка зажигания

· Двухшаговое отпирание замков дверей

· Двухимпульсное отпирание замков дверей

· Возможность реализации функции “комфорт”

· 4 дополнительных канала управления

· Управление освещением салона автомобиля

· Режим паника

· Режим поиска автомобиля

· Служебный режим

· Режим вызова из автомобиля

· Защита от случайного нажатия кнопок брелков

· Звуковой и вибро режимы работы брелка с обратной связью

· Раздельная индикация температуры в салоне и под капотом автомобиля

· Режим энергосбережения брелка с жидкокристаллическим дисплеем

· Дистанционное программирование новых и стирание утерянных брелков

· Дистанционное программирование режимов и функций сигнализации

· Оперативный сброс программируемых функций на заводские установки

· Возможность работы с GSM модулями StarLine M20 и StarLine M30

· Индикация текущего времени, будильник, таймер

Функции запуска двигателя

· Дистанционный запуск / остановка двигателя

· Дистанционное продление работы запущенного двигателя

· Автоматический запуск двигателя по температуре, по будильнику, по таймеру

каждые 2, 3, 4 часа или 24 часа (суточный таймер)

· Выбор типа двигателя: бензин / дизель

· Выбор типа трансмиссии: автоматическая / ручная

· Контроль работы двигателя по сигналам таходатчика, генератора или

по изменению напряжения бортовой сети

· Автоматическая защита от перекрутки стартера при запуске двигателя

· Индикация времени работы запущенного двигателя на дисплее брелка

11

Брелки управления сигнализацией

Сигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и
некоторые параметры работы сигнализации могут изменяться путем
программирования.

Сигнализация комплектуется 3-кнопочным брелком управления с обратной
связью и жидкокристаллическим дисплеем и 2-кнопочным брелком управления
с обратной связью без ЖК-дисплея.

При выполнении сигнализацией команд, переданных с любого брелка,
изменении параметров и режимов работы сигнализации и срабатывании
тревоги, информация о состоянии охранной системы передается на брелки с
ЖК-дисплеями. При этом на экранах брелков отображается текущее состояние
сигнализации, включаются звуковые и вибросигналы, работает подстветка.

В брелке с ЖК-дисплеем использован оригинальный курсорный способ выбора
некоторых команд управления, при котором разным командам соответствует
своя иконка, высвечиваемая на индикаторе брелка. Кроме этого, на ЖК-дисплей
брелка выводится информация о текущем времени, включенном будильнике,
температуре двигателя и салона автомобиля.

Кнопка 1 Кнопка 2 Кнопка 3

Кнопка 1

12

Брелок с ЖК- дисплеем
и обратной связью.

Кнопка 2

Брелок с обратной
связью, без дисплея.

Инструкция по эксплуатации

Дополнительные рекомендации по

использованию брелков

Основным брелком управления Вашей сигнализацией является брелок с
обратной связью и жидкокристалическим дисплеем, имеющий диалоговый
алгоритм авторизации, гарантированно препятствующий попыткам перехвата
кода брелка и последующего его использования для выключения режима
охраны сигнализации.

В 2-х кнопочном брелке с обратной связью без дисплея, использован такой
же диалоговый код управления, как и в основном брелке с ЖК-дисплеем.
Функции оповещения в брелке без дисплея не реализованы и он предназначен
только для управления режимом охраны сигализации. Для того, чтобы
максимально использовать функционал предоставляемый охранной системой
мы рекомендуем использовать брелок с обратной связью и ЖК-дисплеем, как
основное средство управления. Если автомобилем пользуются два или более
владельцев, рекомендуем приобрести необходимое количество брелков с ЖК­дисплеями. 2-х кнопочный брелок, несмотря на его высокую защищенность
мы рекомендуем использовать как дополнительный, при отсутствии
возможности работы с основным брелком с ЖК-дисплеем.

13

Назначение кнопок брелка с обратной

связью и ЖК-дисплеем

Кнопка 1

• Включение режима охраны со звуковым подтверждением (одинарное нажатие)

• Включение режима охраны без звукового подтверждения (последовательное нажатие)

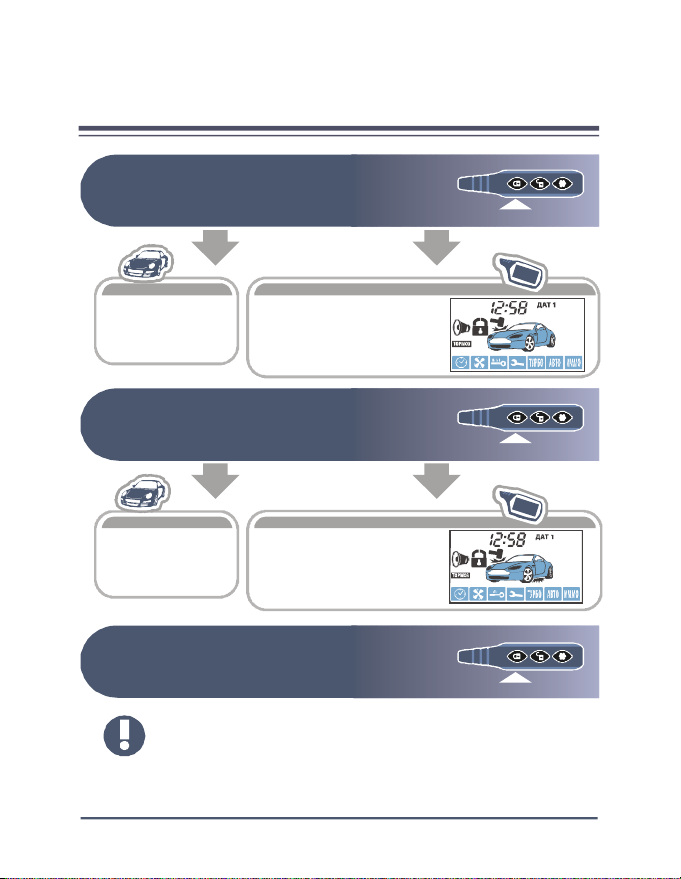

• Отключение / включение датчика удара по уровням (двойное нажатие)

• Запирание замков дверей при включенном зажигании (одинарное нажатие)

Кнопка 2

• Выключение режима охраны со звуковым подтверждением ( одинарное нажатие)

• Выключение режима охраны без звукового подтверждения (последовательное
нажатие)

• Отключение / включение дополнительного датчика по уровням (двойное нажатие)

• Отпирание замков дверей при включенном зажигании (одинарное нажатие)

• Выключение режима антиограбления (два одинарных нажатия)

• Прерывание сигналов тревоги (одинарное нажатие)

Кнопка 3

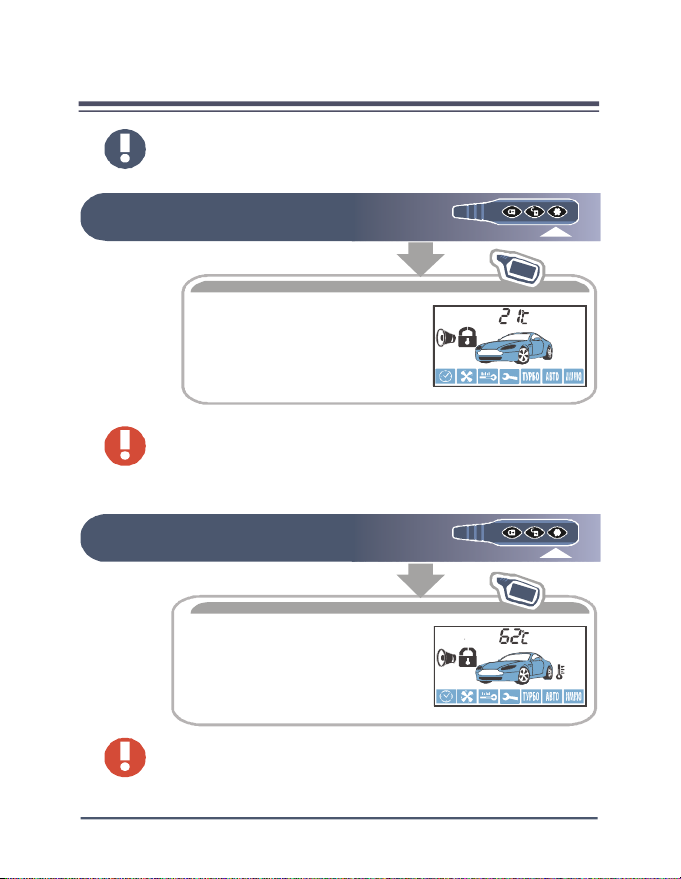

• Состояние сигнализации и температуры в салоне автомобиля (одинарное нажатие)

• Включение режима «поиск» и контроль температуры двигателя (двойное нажатие)

• Активация дополнительного канала №3 (последовательное нажатие)

• Активация курсорного выбора следующих функций: автоматический запуск по
будильнику, автоматический запуск по таймеру, автоматический запуск по
температуре, режим сервисного обслуживания, режим турботаймера, режим
иммобилайзера, автоматическое включение режима охраны (длительное нажатие)

• Включение режима установки текущего времени, времени будильника, таймера,
включение/выключение будильника, таймера

Кнопки 1 и 2 последовательно

• Включение режима бесшумной охраны

Кнопки 1 и 3 последовательно

• Запуск двигателя или продление работы уже запущенного двигателя

Кнопка 2, затем кнопка 1

• Включение режима охраны с работающим двигателем ( одинарные нажатия)

Кнопки 2 и 3 последовательно

• Остановка двигателя

Кнопки 3 и 1 последовательно

• Активация дополнительного канала №1

14

Инструкция по эксплуатации

Кнопки 3 и 2 последовательно

• Активация дополнительного канала №2

Кнопки 1 + 2 одновременно

• Включение режима « паника» (длительное нажатие при выключенном зажигании)

• Включение режима антиограбления (длительное нажатие при включенном зажигании)

Кнопка 1 + 3 одновременно

• Включение блокировки кнопок брелка (одинарное нажатие)

Кнопки 2 + 3 одновременно

• Выключение блокировки кнопок брелка (одинарное нажатие)

Продолжительность нажатия кнопок брелка

Для того, чтобы сигнализация адекватно реагировала на сигналы управления
поданные с брелка, крайне важна длительность нажатия кнопок брелка.

При дальнейшем описании алгоритмов работы сигнализации в тексте будут
использоваться следующие определения продолжительности нажатия кнопок брелков
управления:

• Короткое нажатие кнопки - одно нажатие любой кнопки продолжительностью
менее 0,5 секунды.

• Длительное нажатие кнопки - нажатие и удержание кнопки брелка до появления
мелодичного звукового сигнала.

• Двойное нажатие кнопки - два нажатия одной кнопки в течение 0,5 секунд.

• Последовательное нажатие кнопок - два нажатия одной или разных кнопок.

Первое нажатие должно быть длительным, второе нажатие - кратковременным.

Назначение кнопок дополнительного

брелка без дисплея

Кнопка 1

• Включение режима охраны со звуковым подтверждением (одинарное нажатие)

Кнопка 2

• Выключение режима охраны со звуковым подтверждением ( одинарное нажатие)

• Выключение режима антиограбления

15

Жидкокристаллический дисплей брелка

Индикация режимов работы сигнализации.

Режим автозапуска по будильнику (вкл/выкл)

Режим автозапуска по таймеру (вкл/выкл)

Режима автозапуска по температуре (вкл/выкл)

Режим сервисного обслуживания VALET (вкл/выкл)

Режим турботаймера (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилизатора (вкл/выкл)

Включена блокировка кнопок брелка

Запрограммирован 1, 2 или 3-х значный персональный код

Выбран алгоритм работы с ручной коробкой передач

16

Инструкция по эксплуатации

Индикация состояния сигнализации и автомобиля

Включен режим охраны со звуковыми сигналами тревоги

Включен режим бесшумной охраны

Замки дверей закрыты

Замки дверей открыты

Зажигание включено

Открыты двери , капот , багажник

Не затянут стояночный тормоз / нажат ножной тормоз

Двигатель работает

Включен режим антиограбления

Требуется замена элемента питания брелка

Температура двигателя

Подключен модуль StarLine М20 или StarLine М30

Включен будильник

Включен таймер

ДАТ 1 Обход 1-го уровня датчика удара

ДАТ 2 Обход 1-го уровня дополнительного датчика

ДАТ 1 Обход обоих уровней датчика удара

ДАТ 2 Обход обоих уровней дополнительного датчика

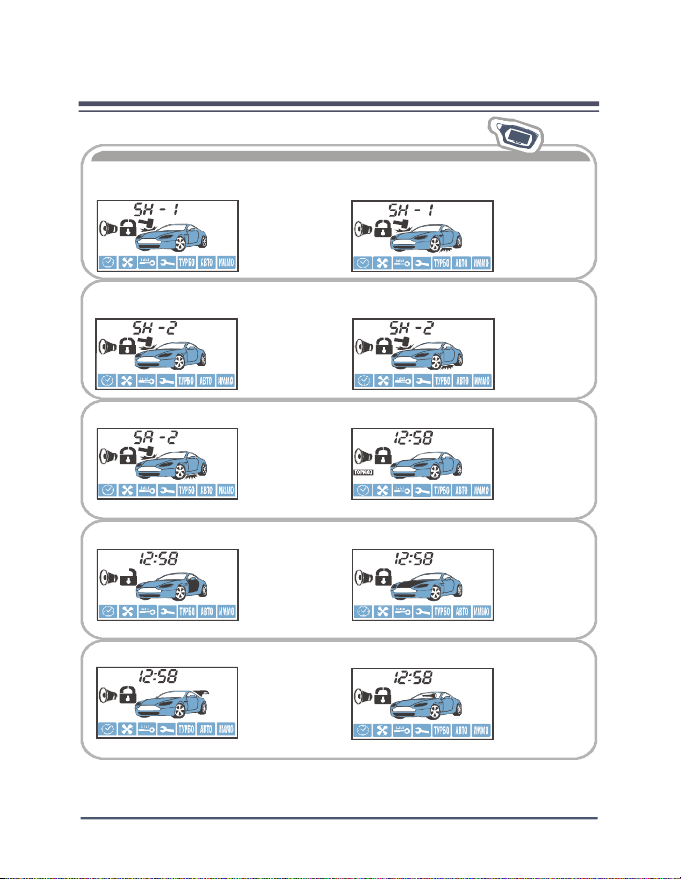

SH-1 Сработал 1-й уровень датчика удара

SH-2 Сработал 1-й уровень дополнительного датчика

SH-1 Сработал 2-й уровень датчика удара

SH-2 Сработал 2-й уровень дополнительного датчика

SA-2 Сработал 1-уровневый дополнительный датчик №1

SA-2 Сработал 1-уровневый дополнительный датчик №2

17

Коротко нажмите кнопку 3

(установка минут текущего времени)

Брелок позволяет установить следующие режимы и параметры

включить или выключить таймер обратного отсчета времени

БРЕЛОК

иконка минут мигает

кнопка 1 -увеличивает показания

(установка часов будильника)

иконка часов будильника мигает

кнопка 1 -увеличивает показания

БРЕЛОК

Настройка функций брелка

:

текущее время

l

время будильника

l

время таймера обратного отсчета времени

l

включить или выключить будильник

l
l

Нажмите и удерживайте кнопку 3

(установка часов текущего времени)

1

удерживайте кнопку 3 до
1 мелодичного сигнала

l

1 короткого сигнала

l

2 коротких сигналов

l

иконка часов мигает::

l

кнопка 1 -увеличивает показания

кнопка 2 -уменьшает показания

2

:

кнопка 2 -уменьшает показания

Коротко нажмите кнопку 3

3

кнопка 2 -уменьшает показания

БРЕЛОК

:

18

Инструкция по эксплуатации

БРЕЛОК

БРЕЛОК

Коротко нажмите кнопку 3

БРЕЛОК

иконка будильника мигает

кнопка 1 - включает режим (

кнопка 1 - увеличивает показания

кнопка 1 - увеличивает показания

Коротко нажмите кнопку 3

кнопка 1 - увеличивает показания

БРЕЛОК

иконка таймера мигает

(установка минут будильника)

4

иконка минут будильника мигает:

кнопка 2 - уменьшает показания

БРЕЛОК

Коротко нажмите кнопку 3

5

(вклвыкл будильника)/

кнопка 2 - выключает режим ()

Коротко нажмите кнопку 3

(установка часов таймера)

6

иконка часов таймера мигает:

кнопка 2 - уменьшает показания

(установка минут таймера)

7

иконка минут таймера мигает:

кнопка 2 - уменьшает показания

Коротко нажмите кнопку 3

(установка часов таймера)

8

кнопка 1 - (
кнопка 2 - ()

ON)
OFF

:

:

ON)

OFF

19

l

Для включения режима

нажмите на брелке кнопку 1

l

l

АВТОМОБИЛЬ

Отдельные режимы работы сигнализации, а также некоторые специальные

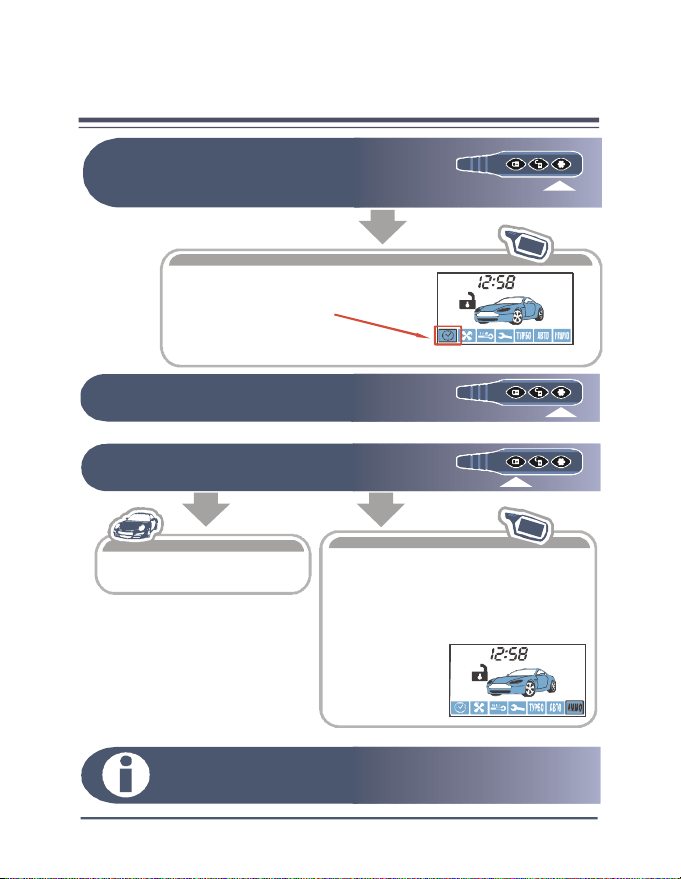

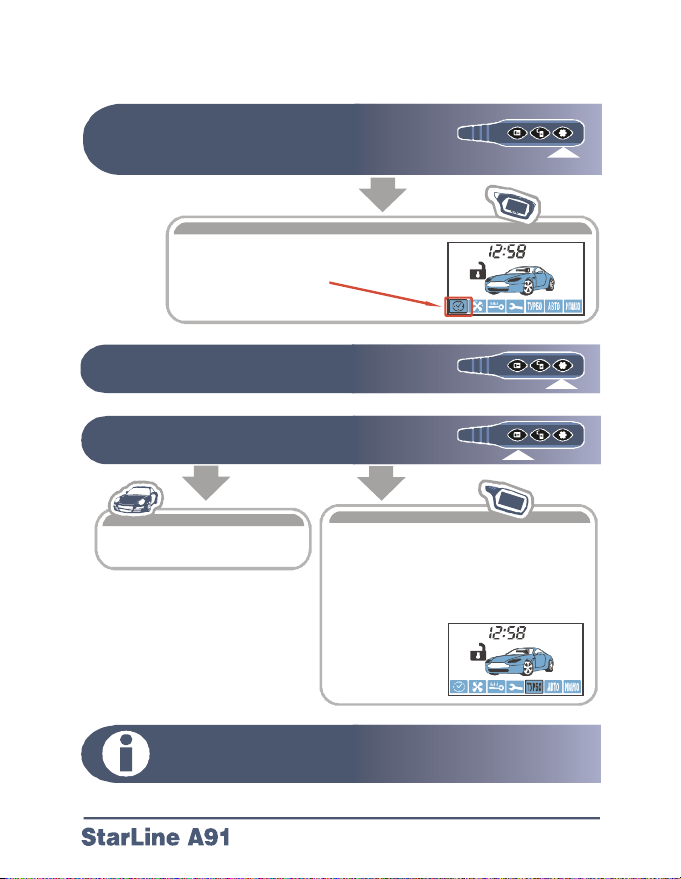

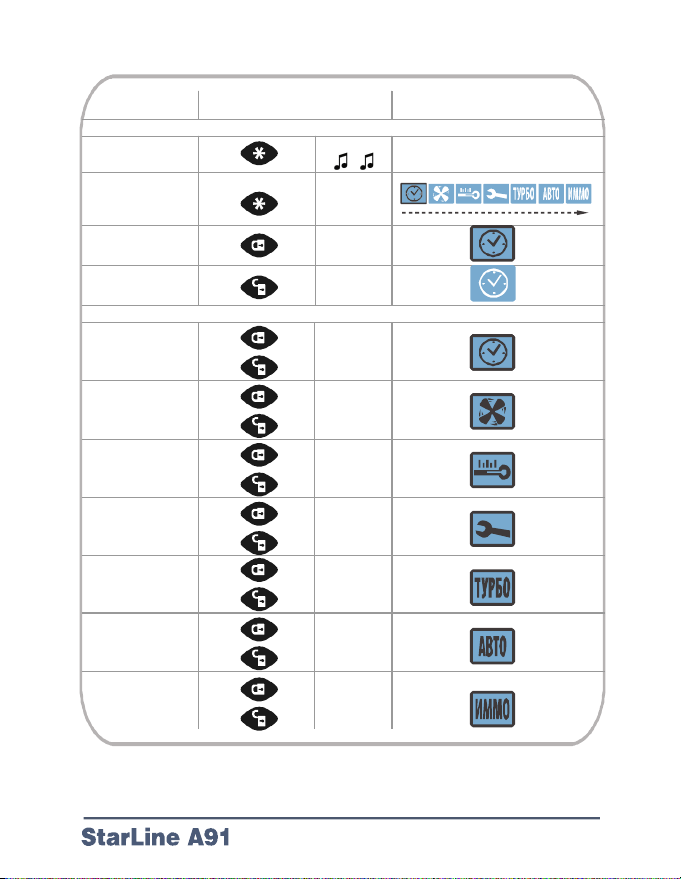

Программирование режимов работы

курсорным способом

функции, включаются курсорным способом. Для входа в этот режим и
выполнения нужных установок выполните действия, описанные ниже

Нажмите и удерживайте кнопку 3

до момента, когда прозвучат два сигнала

1

(сначала длительный, затем короткий)

БРЕЛОК

после того, как Вы отпустите кнопку 3,
в нижней части экрана
миганием первая слева иконка

Короткими нажатиями на кнопку 3

2

переместите курсор на нужную иконку

будет выделена

3а

l габариты

вспыхнут 1 раз

20

прозвучат последовательно:
2-а короткихи
1 мелодичный сигнал

на экране будет отображена

иконка выбранной функции

БРЕЛОК

Инструкция по эксплуатации

Автоматическое включение охраны. В данном режиме охрана

включается автоматически после выключения зажигания, через

автоматического запуска двигателя. При понижении

температуры двигателя ниже установленного порога,

Режим автозапуска по таймеру. Один из видов автоматического

запуска двигателя. Позволяет произвести периодический запуск

двигателя каждые 2, 3, 4 или 24 часа, в зависимости от выбора.

Режим иммобилайзера . В данном режиме двигатель

Турботаймер. Режим предназначен для автомобилей с

Подробнее о работе перечисленных режимов смотрите в

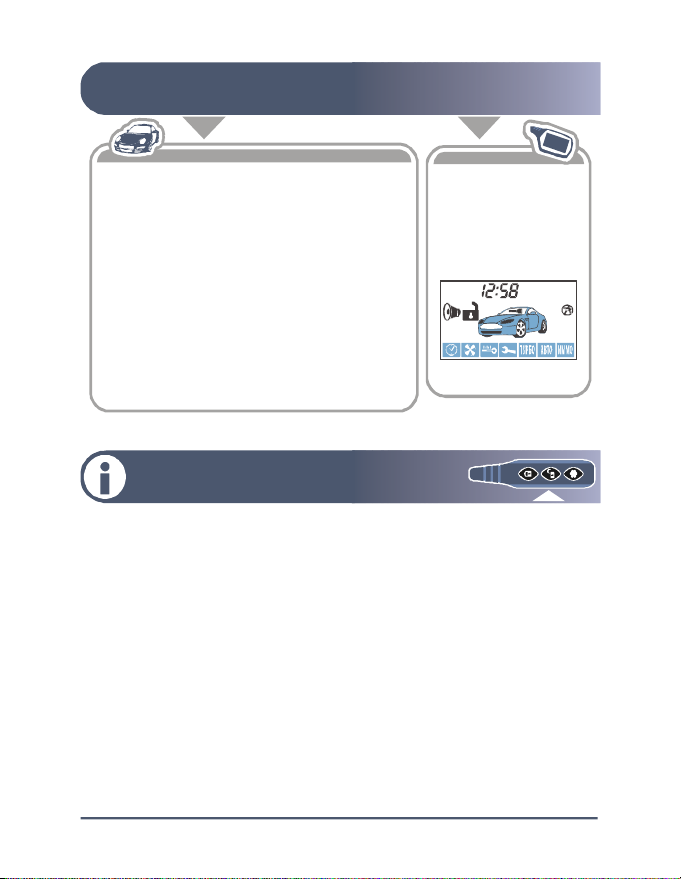

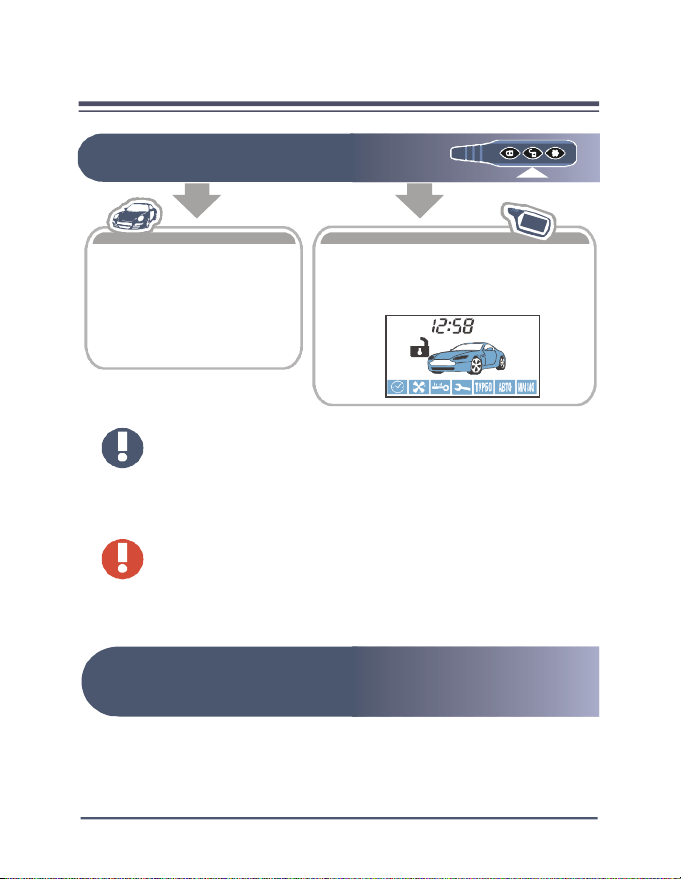

Служебный режим. Режим предназначен для временного

отключения охранных и противоугонных функций сигнализации

Для выключения режима

l

l

3б

нажмите на брелке кнопку 2

АВТОМОБИЛЬ

l габариты

вспыхнут 2 раза

прозвучат последовательно:
2 коротких сигнала
1 мелодийный сигнал

на экране исчезнет иконка

выбранной функции

БРЕЛОК

Перечень программируемых режимов и функций

Режим автозапуска по будильнику. Один из видов
автоматического запуска двигателя. Позволяет произвести
запуск двигателя во время запрограммированное на
будильнике.

Режим автозапуска по температуре. Один из видов

двигатель автоматически запустится для прогрева.

при необходимости передачи автомобиля для сервисного
обслуживания или ремонта

турбонаддувом и позволяет поддерживать работу двигателя
после выключения зажигания в течение некоторого времени,
необходимого для охлаждения турбины.

10 секунд после закрывания всех дверей.

автоматически блокируется через 30 секунд после выключения
зажигания.

соответствующих разделах инструкции.

21

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному

БРЕЛОК

Перед включением режима охраны убедитесь, что зажигание

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

Включение режима охраны со

звуковыми сигналами подтверждения

выключено, стояночный тормоз включен, а двери, капот и
багажник надёжно закрыты.

Нажмите на брелке кнопку 1

1

l

l

l

l

22

АВТОМОБИЛЬ

светодиодный индикатор
начнёт мигать

прозвучит один звуковой

сигнал
габариты вспыхнут один
раз

замки дверей закроются

(если замки подключены к
сигнализации)

4 звуковыми сигналами и 4 вспышками габаритов

раздел “ Самодиагностика при включении режима охраны”).

режиму охраны

Инструкция по эксплуатации

(смотрите

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному

БРЕЛОК

Перед включением режима охраны убедитесь, что зажигание

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

(Первое нажатие длительное, второе - короткое)

Включение режима охраны без

звуковых сигналов подтверждения

выключено, стояночный тормоз включен, а двери, капот и
багажник надёжно закрыты.

Дважды нажмите на брелке
кнопку 1

1

l

l

l

АВТОМОБИЛЬ

светодиодный индикатор

начнёт мигать

габариты вспыхнут один

раз

замки дверей закроются

(если замки подключены к
сигнализации)

4 звуковыми сигналами и 4 вспышками габаритов

пункт “Самодиагностика при включении режима охраны”).

режиму охраны

(смотрите

23

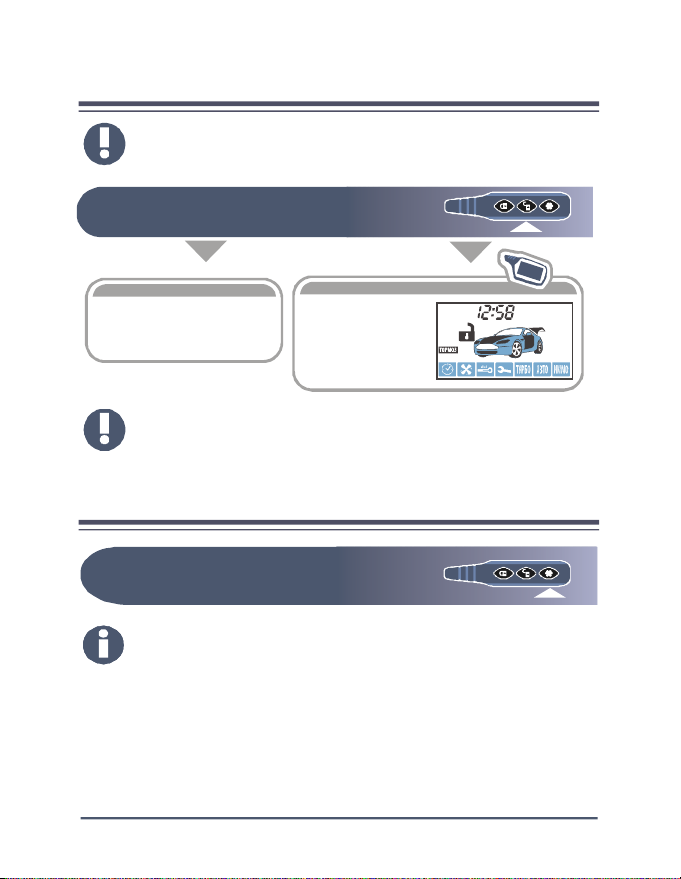

В режиме бесшумной охраны отсутствуют какие-либо звуковые

l

l

прозвучит короткий сигнал

на экране появятся иконки,

соответствующие включенному

БРЕЛОК

Если двери, капот, багажник окажутся плохо закрытыми, а

стояночный тормоз не затянутым или ножной тормоз нажатым, а

также неисправен один из кнопочных выключателей дверей,

капота, багажника, тормоза, то сигнализация предупредит об этом

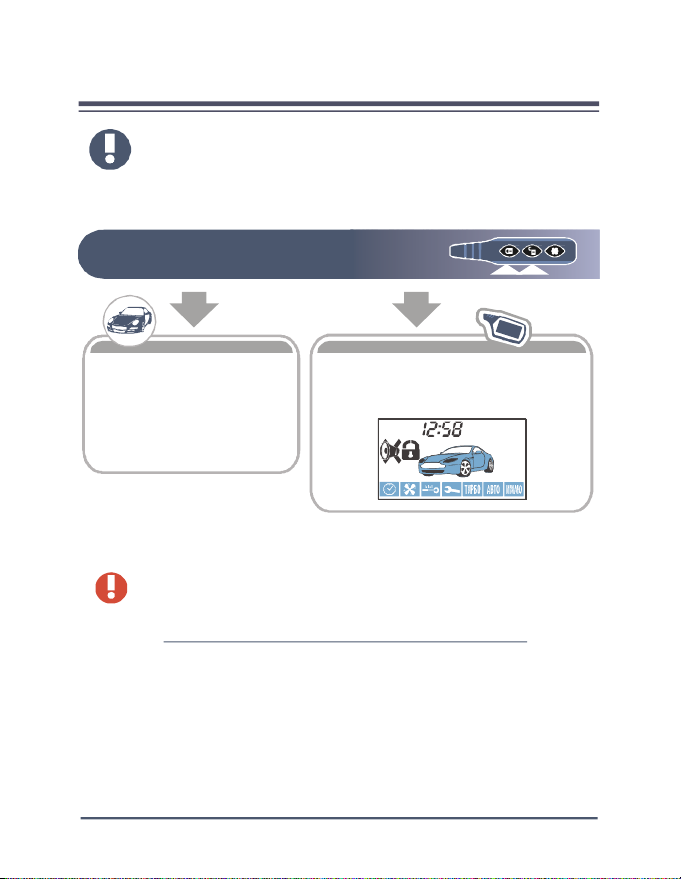

Режим бесшумной охраны

сигналы автомобиля при срабатывании любого из датчиков.

Нажмите на брелке кнопку 1

1

длительно, затем кнопку 2 коротко

l

l

l

24

АВТОМОБИЛЬ

светодиодный индикатор
начнёт мигать
габариты вспыхнут один
раз
будут закрыты замки
дверей (если замки
подключены к
сигнализации)

4 звуковыми сигналами и 4 вспышками габаритов

пункт “Самодиагностика при включении режима охраны”).

режиму охраны

Инструкция по эксплуатации

(смотрите

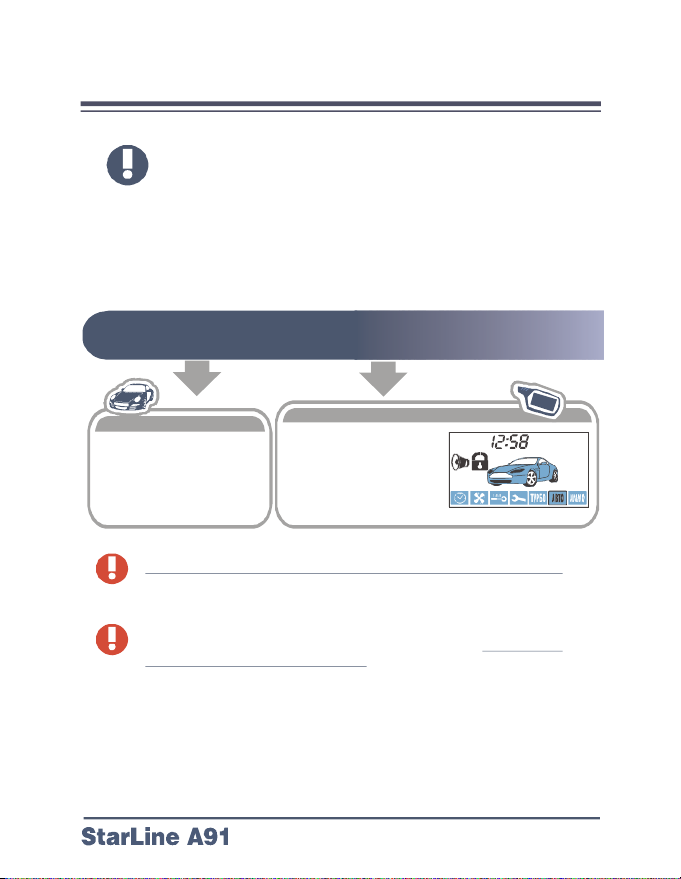

В данном режиме охрана включается автоматически после

выключения зажигания, через 10 секунд после закрытия всех

Выключите зажигание и закройте все двери. Режим

охраны включится автоматически через 10 секунд.

БРЕЛОК

Если неисправен один из кнопочных выключателей дверей, то

Если не включен стояночный тормоз, открыты капот или

Режим автоматического

включения охраны

дверей.
Для использования данного режима его следует заранее
запрограммировать (см. раздел программирования режимов
курсорным способом стр.)
Режим достаточно запрограммировать один раз и в
дальнейшем автоматическое включение охраны будет
происходить каждый раз после выключения зажигания и
выходе из автомобиля.

20

АВТОМОБИЛЬ

l

габариты вспыхнут 1
раз

l

прозвучит 1 звуковой
сигнал

l

замки дверей будут
закрыты

автоматического включения режима охраны не произойдет

(смотрите раздел “Контроль исправности концевых
выключателей”).

багажник, то после включения охраны последуют 4 звуковых

сигнала и 4 вспышки габаритов.

llпрозвучит звуковой

сигнал
на экране будут
отображены иконки,
соответствующие
включенному режиму
охраны

25

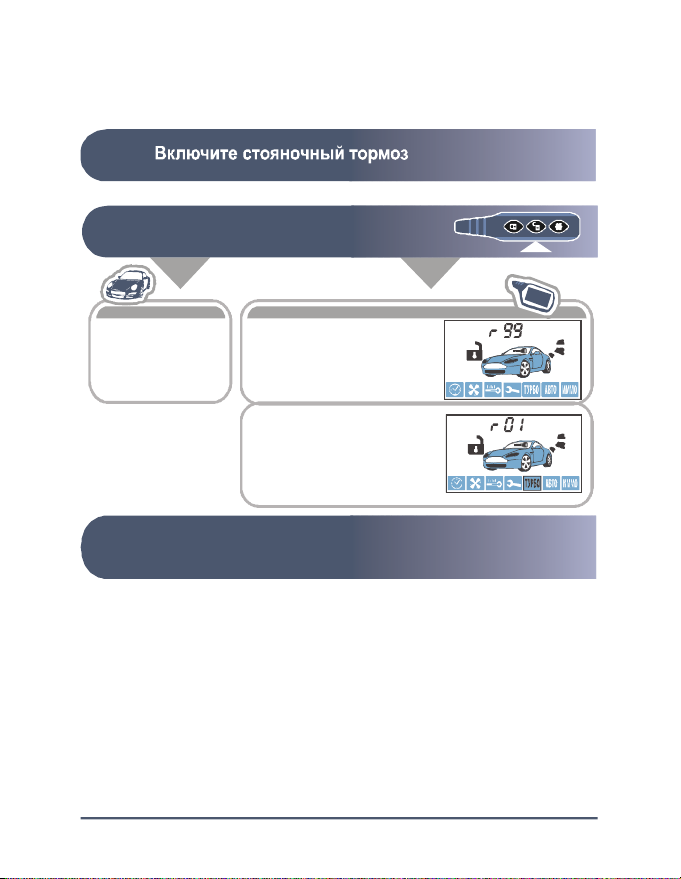

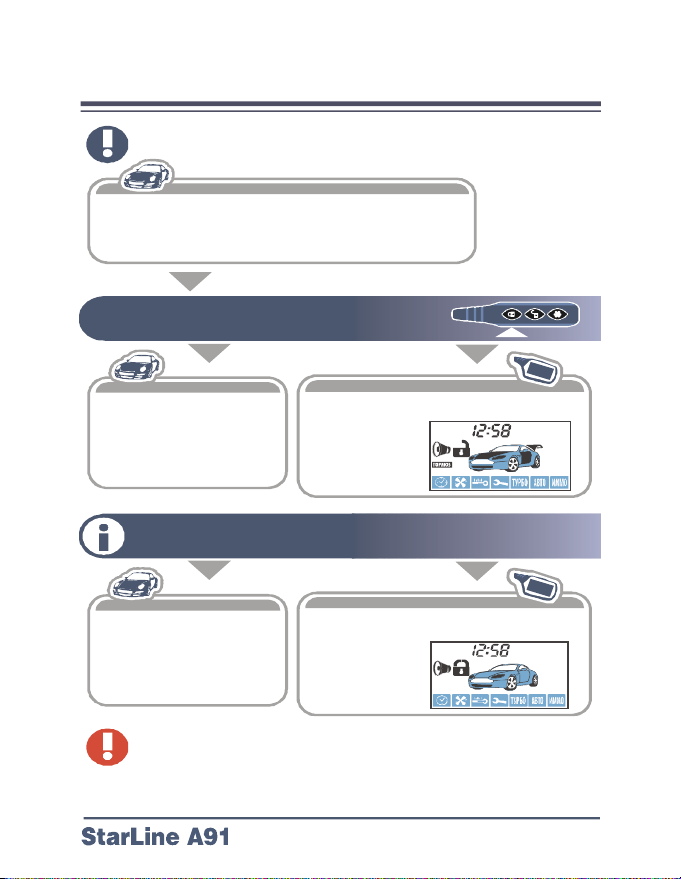

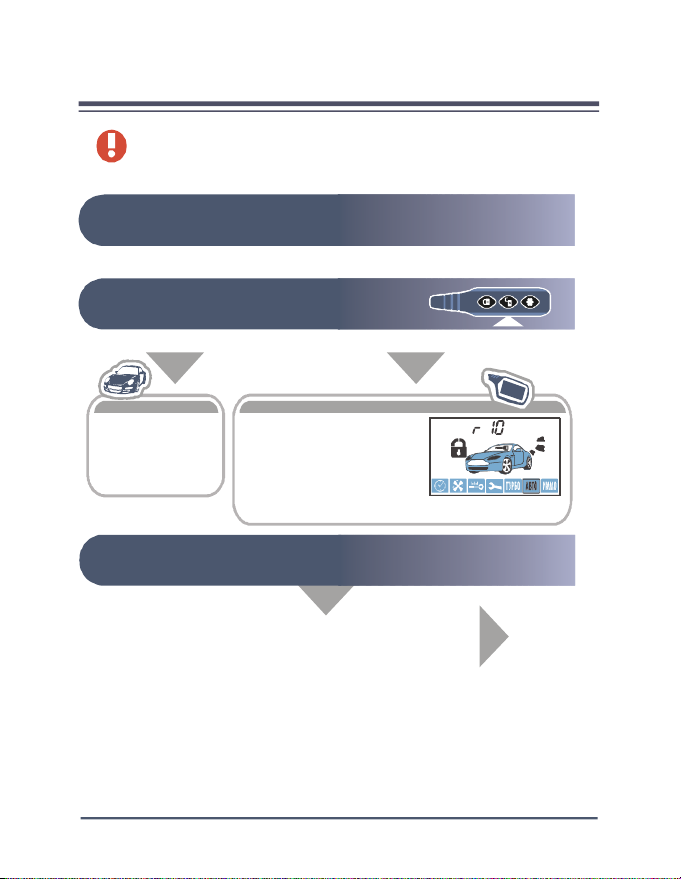

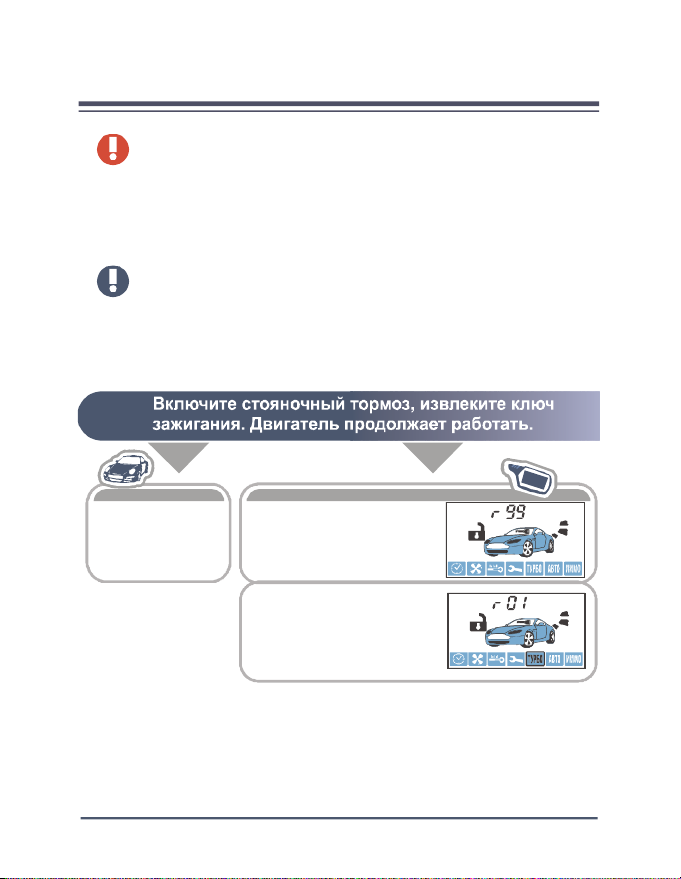

Включите стояночный тормоз и откройте дверь

Перед включением режима убедитесь, что капот закрыт и

автомобиль стоит на нейтральной передаче (либо в режиме

при автоматической трансмиссии), а двигатель работает.

Извлеките ключ из замка зажигания, выйдите из машины

l

l

прозвучит мелодичный

БРЕЛОК

Включение режима охраны с

PARK

1

Нажмите кнопку 2 брелка

2

АВТОМОБИЛЬ

llсветодиодный

индикатор начнёт
гореть постоянно
габариты
вспыхнут 1 раз

и закройте все двери

3

работающим двигателем

сигнал
на экране
иконка или

r99
состояния фунции 2
(таблица 2)

отобразится

r10, r20, r30

, в зависимости от

26

Инструкция по эксплуатации

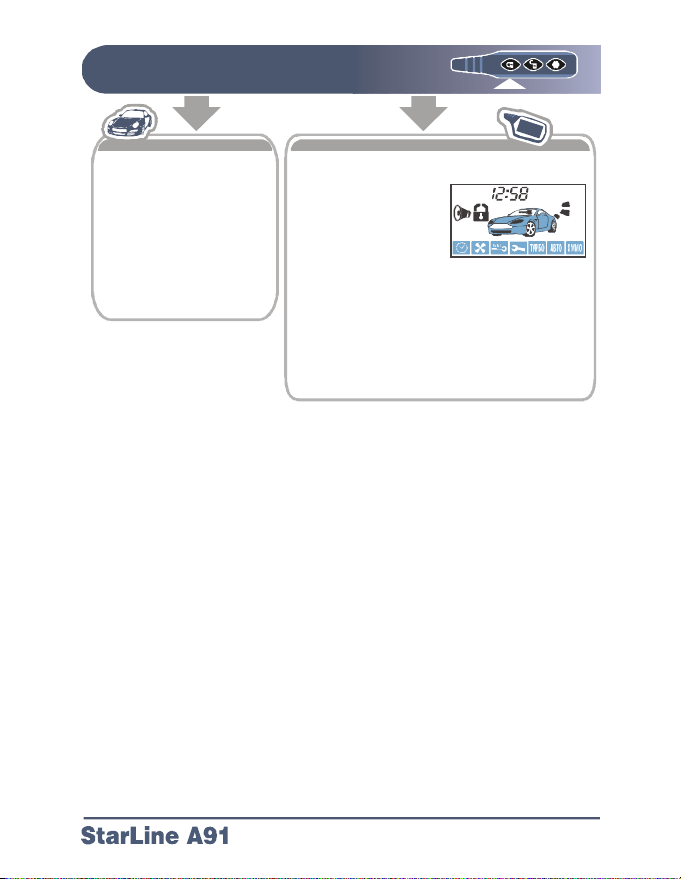

Нажмите на брелке кнопку 1

4

АВТОМОБИЛЬ

l

прозвучит 1 звуковой

сигнал

l

габариты вспыхнут 1 раз

l

будет отключена охрана

зоны зажигания, датчик
удара и доп. датчик

l

замки дверей закроются

(если замки

подключены к
сигнализации)

БРЕЛОК

llпрозвучит короткий

сигнал
на экране будет
отображены иконки,
символизирующие
работающий
двигатель и
включенный режим
охраны
по истечении

l

установленного
времени работы
двигателя,
двигатель будет
остановлен без
выключения режима
охраны

27

Пока светодиод не горит, выключите зажигание

начнётся отсчет периода 20 секунд, по истечении

АВТОМОБИЛЬ

Выйдите из автомобиля и закройте дверь водителя ключом

Экстренное включение режима

охраны без брелка

Откройте дверь при включенном зажигании

1

АВТОМОБИЛЬ

l светодиод начнет мигать

Нажмите 3 раза сервисную кнопку

2

АВТОМОБИЛЬ

l светодиод погаснет примерно на 5

секунд

3

l

прозвучит 1 звуковой сигнал

l

габариты вспыхнут 1 раз

l

которого включится режим охраны

4

Убедитесь, что закрыты замки остальных дверей.

28

Инструкция по эксплуатации

По истечение 20-секундного интервала охрана

Если на момент включения охраны окажется, что двери, капот или

багажник плохо закрыты, а тормоз нажат или стояночный тормоз

выключен, либо неисправен один из кнопочных выключателей

дверей, капота, багажника, ножного или стояночного тормоза, то

сигнализация отключит охрану этой зоны без каких-либо

Задержка активизации датчиков может быть необходима для

обхода зоны дверей на время плавного погасания салонного света

автомобиля или для успокоения датчиков удара или объема. В

противном случае, при включении режима охраны могут

течение 30 секунд после выключения режима охраны двери

Внимание! Запирание замков дверей произойдет если они

подключены к сигнализации и запрограммирован вариант

Перевключение режима охраны подтвердится 1 сигналом сирены и 1

вспышкой габаритов, затем последует 1 короткий звуковой сигнал

игатель будет заблокирован. Светодиодный индикатор

Если неисправны концевые выключатели капота багажника или

будет включена автоматически

АВТОМОБИЛЬ

llгабариты вспыхнут 1 раз

светодиод начнёт мигать

дополнительных сигналов оповещения.

Обход салонного света

(задержка активизации датчиков)

последовать ложные предупредительные сигналы.
В зависимости от программирования может быть установлена
30 или 60 -секундная задержка. , 45

Автоматический возврат в режим

охраны

Если автоматический возврат в режим охраны запрограммирован и в

автомобиля не открывались, сигнализация автоматически вновь
включит режим охраны.

автовозврата в режим охраны с запиранием замков дверей.

брелка. Дв
начнет мигать, показывая, что автомобиль охраняется.

дверей, то после перевключения охраны последуют

вспышки габаритов

– 4

4 сигнала сирены

–

1 короткий звуковой сигнал брелка

–

:

29

l

l

прозвучат 2 коротких сигнала

соответствующие выключенной

Если при выключении охраны звучат 3 сигнала и 3 вспышки

габаритов, это означает, что в режиме охраны происходило

срабатывание датчиков (смотрите пункт “Самодиагностика при

Второй этап выключения блокировок двигателя выполняется

брелка либо с вводом персонального кода, либо без него

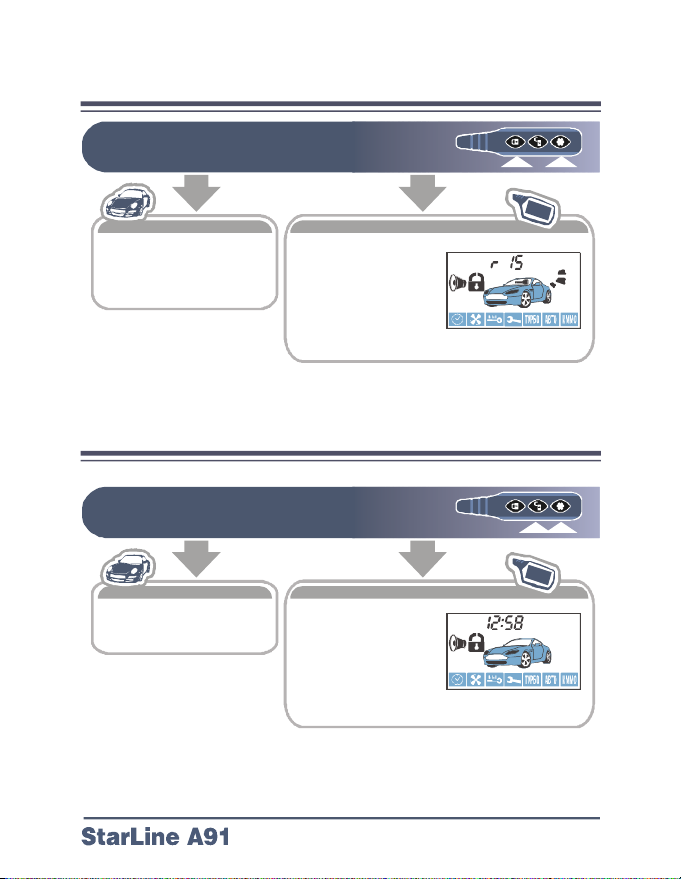

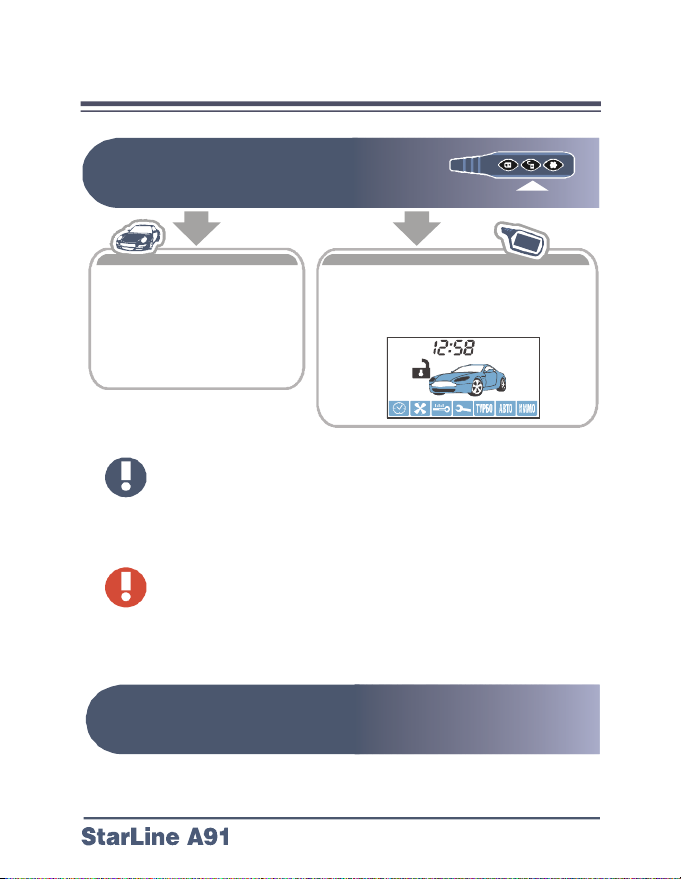

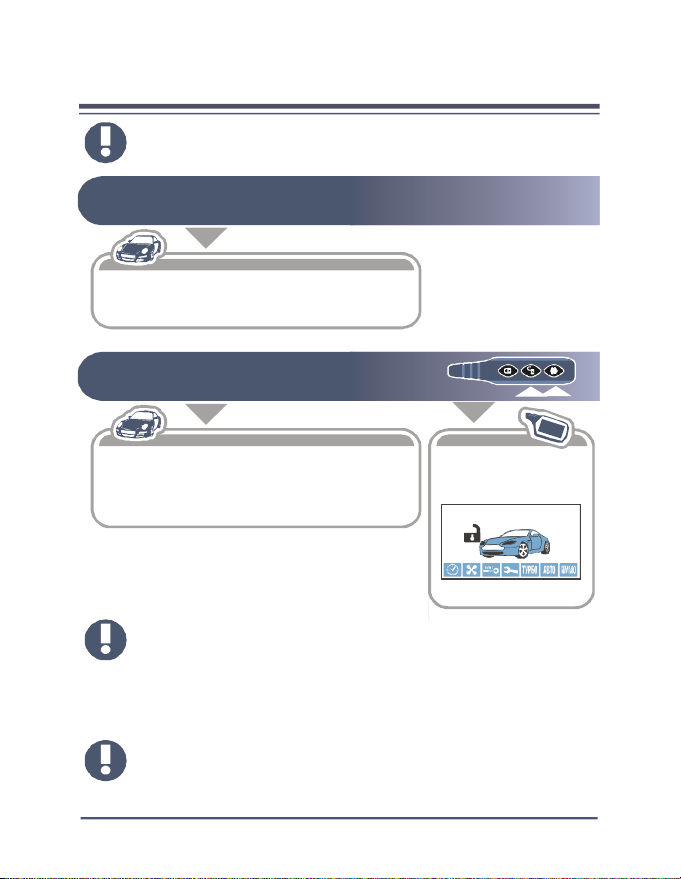

Выключение режима охраны со

звуковыми сигналами подтверждения

Нажмите на брелке кнопку 2

1

l

l
l
l

АВТОМОБИЛЬ БРЕЛОК

светодиодный индикатор
погаснет

прозвучат 2 сигнала

габариты вспыхнут 2 раза

будут открыты замки дверей

(если они подключены к
сигнализации)

Если режим “Двухшаговое выключение блокировок двигателя”
выключен, то двигатель будет разблокирован одновременно с
выключением охраны. Если данный режим включен, то для
разблокировки двигателя необходимо дополнительно выполнить
действия, описанные в п. 2

выключении режима охраны”)

отобразятся иконки

охране

Двухшаговое выключение блокировок

аналогично экстренному выключению режимы охраны без

2

(см. стр. 3-3 данной инструкции)23

30

Инструкция по эксплуатации

l

l

прозвучат 2 коротких сигнала

соответствующие выключенной

Если режим “Двухшаговое выключение блокировок двигателя”

выключен, то двигатель будет разблокирован одновременно с

Если при выключении охраны звучат 3 сигнала и 3 вспышки

габаритов, это означает, что в режиме охраны происходило

срабатывание датчиков (смотрите пункт “Самодиагностика при

Второй этап выключения блокировок двигателя выполняется

брелка либо с вводом персонального кода, либо без него

Выключение режима охраны без

звуковых сигналов подтверждения

Дважды нажмите на брелке
кнопку 2

1

(Первое нажатие длительное, второе - короткое)

l

l
l

АВТОМОБИЛЬ БРЕЛОК

светодиодный индикатор
погаснет
габариты вспыхнут 2 раза
будут открыты замки
дверей (если они
подключены к
сигнализации)

выключением охраны. Если данный режим включен, то для
разблокировки двигателя необходимо дополнительно
выполнить действия, описанные в п. 2

выключении режима охраны”)

отобразятся иконки,

охране

Двухшаговое выключение блокировок

аналогично экстренному выключению режимы охраны без

2

(см. стр. 3-3 данной инструкции)23

31

начнуться сигналы тревоги

габариты вспыхнут 4 раза (если режим охраны включался без

Способ выключения охраны без брелка (с вводом кода или без

ввода) определяется программируемой функцией 9, таблица №1.

прозвучат 2 сигнала

АВТОМОБИЛЬ

Выключите зажигание

Экстренное выключение охраны без

набора персонального кода

Откройте дверь автомобиля ключом

1

l

l

АВТОМОБИЛЬ

или

брелка)

При двухшаговом выключении блокировок двигателя звуковые
сигналы отсутствуют

В течение 20 секунд включите зажигание и нажмите
сервисную кнопкутри раза

2

3

l

сирены

Охрана выключена

32

Инструкция по эксплуатации

начнуться сигналы тревоги

габариты вспыхнут 4 раза (если режим охраны включался без

Способ выключения охраны без брелка (с вводом кода или без

Включите зажигание и нажмите сервисную кнопку число

Выключите зажигание

габариты вспыхнут два

АВТОМОБИЛЬ

В случае, если код состоит из одной цифры, охрана будет

Если запрограммирована функция автоматического включения

охраны, то после выключения зажигания и выключения охраны

повторно включите его не менее, чем на 10 секунд во избежание

Экстренное выключение охраны с

набором персонального кода

ввода) определяется программируемой функцией 9, таблица №1

Откройте дверь автомобиля ключом

1

l

l

АВТОМОБИЛЬ

или

брелка)

При двухшаговом выключении блокировок двигателя звуковые
сигналы отсутствуют

раз, равное первой цифре кода

2

3

l

раза

отключена. При необходимости ввода второй и третей
цифры повторите действия п.п. 2 и 3.

Охрана выключена

автоматического включения охраны.

33

l

l

прозвучит мелодичный сигнал

Эту команду Вы можете использовать в любом режиме для

Температура, отображенная на индикаторе брелка, может

отличаться от реальной температуры в салоне, так как она зависит

l

l

прозвучит мелодичный сигнал

значение температуры двигателя

БРЕЛОК

Нажмите на брелке кнопку 3

Температура, отображенная на индикаторе брелка, зависит от

Контроль состояния сигнализации,

температуры двигателя и салона

проверки текущего состояния сигнализации и проверки
температуры в салоне

Нажмите на брелке кнопку 3

1а

БРЕЛОК

значение температуры в салоне
отображается кратковременно

от места установки блока сигнализации.

1б

два раза

отображается кратковременно

места крепления датчика температуры

34

Инструкция по эксплуатации

Во время включения режима охраны система автоматически

проверяет все зоны, которые должны быть взяты под охрану.

прозвучат 4 коротких сигнала

отображена соответствующая

Включите стояночный тормоз, закройте двери,

прозвучит 1 короткий сигнал

зона сработавшего датчика перестанет

Если причина неисправности кнопочных выключателей не может

быть устранена на месте, то система включит режим охраны с

обходом неисправной зоны. В случае самопроизвольного устранения

Самодиагностика при включении

режима охраны

l

двери, капот или багажник плохо закрыты

l

неисправен один из кнопочных выключателей дверей,
капота или багажника

l

не включен стояночный тормоз

Включите режим охраны (одним из
способов)

llпрозвучит 4 сигнала

АВТОМОБИЛЬ

сирены
габариты вспыхнут 4
раза

АВТОМОБИЛЬ

l
l

БРЕЛОК

иконка

капот, багажник

llзамки дверей будут

АВТОМОБИЛЬ

закрыты (если они были
открыты)

зона будет поставлена на

охрану

l
l

отображаться

БРЕЛОК

неисправности при включенном режиме охраны сигнализация сразу
автоматически возьмет эту зону под охрану.

35

Информация о сработавших во время охраны датчиках

датчиков будут

Если сигналы тревоги были прерваны с брелка тогда индикация

причины тревоги, после выключения охраны, будет отсутствовать.

Самодиагностика при выключении

Контроль количества брелков, записанных в память

сигнализации, осуществляется по количеству вспышек

режима охраны

отображается на дисплее брелка после отключения охраны.

Выключение охраны коротким нажатием
кнопки 2 брелка

llпрозвучат 3 сигнала

АВТОМОБИЛЬ

габариты вспыхнут 3 раза

l зоны

сработавших

отображены на
дисплее

БРЕЛОК

Контроль количества брелков в памяти

Включите зажигание и
нажмите на брелке кнопку 3

светодиодного индикатора сигнализации.

36

Инструкция по эксплуатации

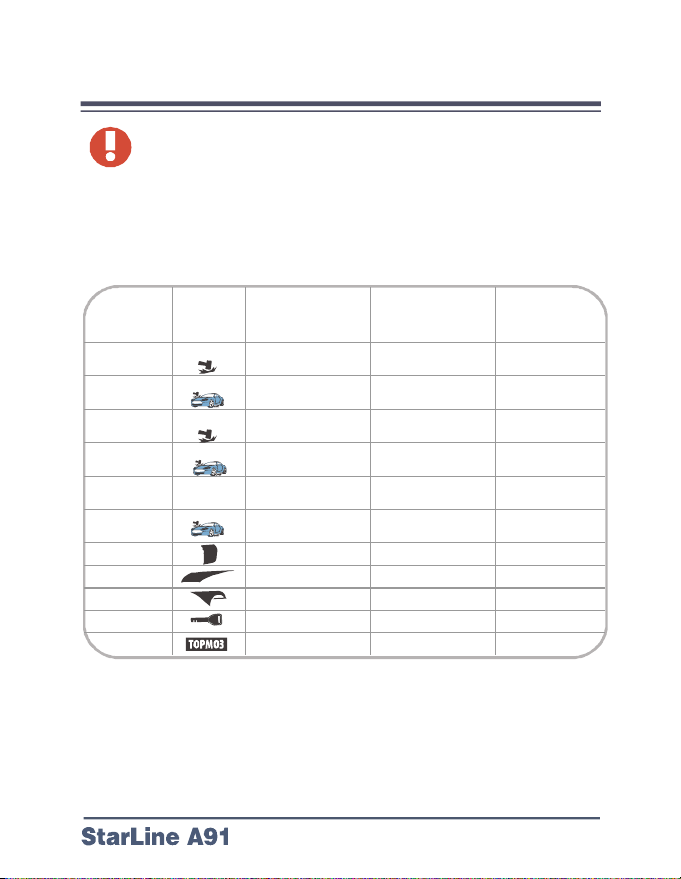

Сигналы тревоги

Если в режиме охраны произойдет срабатывание любого из охранных
датчиков, то это вызовет автоматическое включение сигналов
тревоги: сигналы сирены, мигание габаритных огней. Двигатель будет
заблокирован. Брелок будет подавать звуковые сигналы тревоги, а на
дисплее отобразится причина срабатывания сигнализации. Во время
звучания сирены на дисплее брелка будет мигать иконка,
соответствующая причине срабатывания. Пока мигают габариты, на
дисплее будут мигать фары автомобиля.
Сигналы тревоги подаются циклами. Длительность одного цикла
тревоги и максимально возможное количество циклов для различных
причин срабатывания сигнализации указаны в таблице ниже.

Причина

тревоги

1 уровень
датчика
удара
2 уровень
датчика
удара
1 уровень
дополнит.
датчика
2 уровень
дополнит.
датчика
Дополнит.
одноуровн.
датчик № 1
Дополнит.
одноуровн.
датчик № 2

Двери

Капот

Багажник

Зажигание

Тормоз

Иконка

на

дисплее

SH-1 3 звуков. сигнала

SH-1

SH-2 3 звуков. сигнала

SH-2

SA-2

SA-2

Длительность

1 цикла тревоги

6 свет. сигналов

20сек. звук
20сек. свет

6 свет. сигналов

20сек. звук
20сек. свет

30сек. звук
35сек. свет

30сек. звук
35сек. свет

30сек. звук
35сек. свет
30сек. звук
35сек. свет
30сек. звук
35сек. свет
30сек. звук
35сек. свет
30сек. звук
35сек. свет

Кол-во циклов

при постоянном

сигнале от

датчика

1 8

1 8

1 8

1 8

1 8

1 8

1 не ограничено

1 не ограничено

1 не ограничено

не ограничено не ограничено

1 не ограничено

Кол-во

циклов при

многократных

срабатываниях

датчика

1) Если после окончания цикла тревоги причина срабатывания сигнализации не
будет устранена (например, двери остались открытыми), то
соответствующая зона охраны временно обходится до момента устранения
причины срабатывания (до закрытия дверей). При этом, на дисплее брелка
индикация причины срабатывания сохранится.

2) Если сигналы тревоги прерывались с брелка, то отсчет количества циклов
тревоги при периодически срабатывающем датчике начинается заново.

37

l

сработал 2-уровень датчика

l

сработал 2-уровень

дополнительного датчика

l

сработал датчик тормоза

l

открывался капот

l

включалось зажигание

сработал 1-уровень датчика

сработал дополн. 1-уровн. датчик

Отображение сигналов тревоги на

дисплее брелка

l

удара

l

сработал 1-уровень

дополнительного датчика

l

l

открывались двери

l

открывался багажник

БРЕЛОК

удара

38

Инструкция по эксплуатации

Нажмите на брелке кнопку 2

сигналы тревоги

режим охраны

индикация зон сработавших

звучит один короткий сигнал

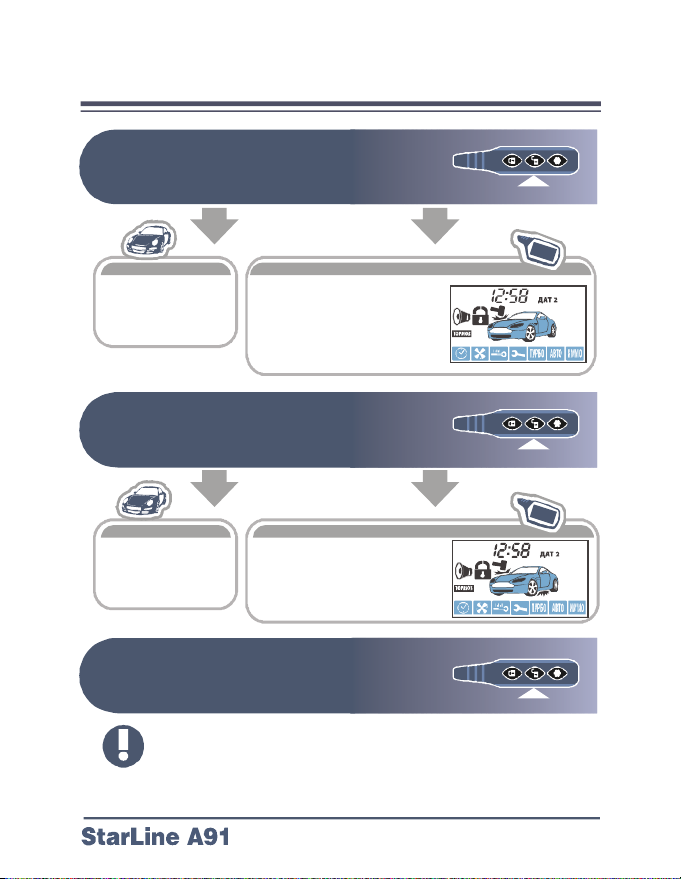

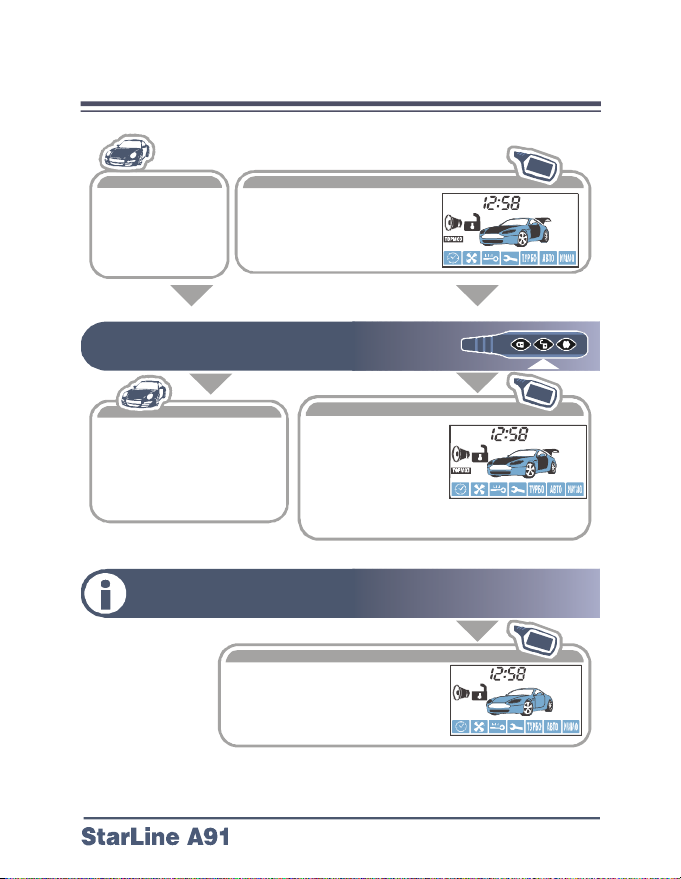

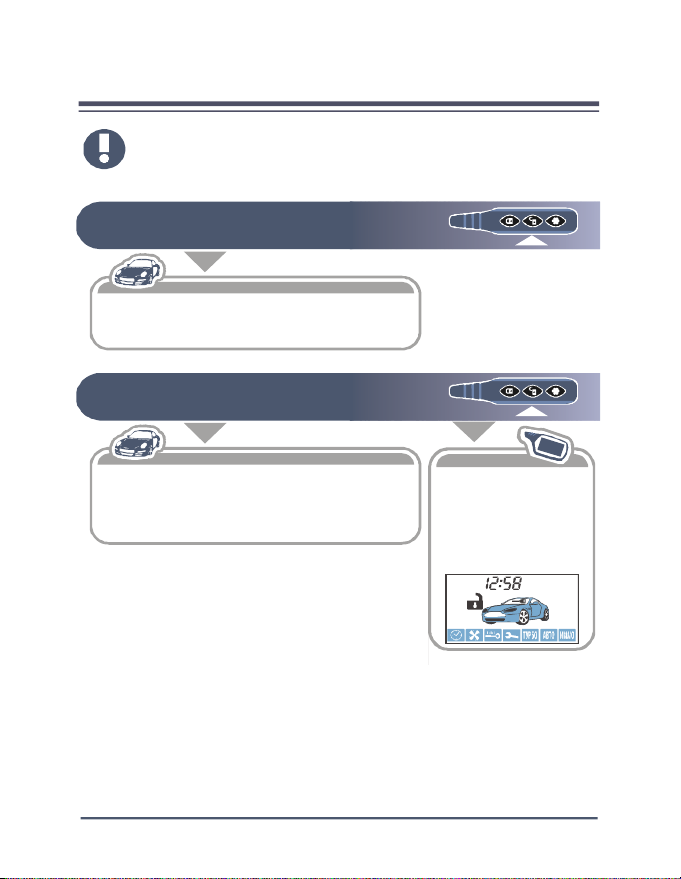

Прерывание сигналов тревоги

АВТОМОБИЛЬ

l

тревожные
сигналы
постоянно
включены

АВТОМОБИЛЬ

l

тревожные сигналы
выключатся

l

зона, в которой
сработал датчик,
временно исключается
из контура охраны

l

включены сигналы

тревоги

l

отображаются зоны

сработавших датчиков

l

прекратятся

l

отображаются
зоны сработавших
датчиков

l

сохраняется

После устранения причины тревоги

l

датчиков прекращена

l

БРЕЛОК

БРЕЛОК

БРЕЛОК

39

БРЕЛОК

Любая попытка угонщиков выключить режим охраны временным

отключением питания окажется безуспешной. При отключении

питания, например, сбросе клеммы аккумулятора, сигнализация

сигнализация снова окажется в том же режиме (смотрите таблицу

Если к системе подключена сирена с автономным питанием, то при

отключении клеммы аккумулятора сирена включит звуковые сигналы

Защищенность сигнализации от

отключения питания

запоминает свое состояние. При восстановлении питания

состояний ниже), брелок подаст мелодичный звуковой сигнал.

тревоги.

Состояние системы

до отключения питания

Режим охраны выключен Режим охраны выключен
Режим охраны включен Режим охраны включен
Режим тревоги, причина

срабатывания устранена
Режим тревоги, причина

срабатывания не устранена
Режим иммобилайзера включен Режим иммобилайзера включен
Режим антиограбления включен Режим антиограбления включен
Служебный режим включен Служебный режим включен

Состояние системы

при восстановлении питания

Режим охраны включен

Режим тревоги включен

40

Инструкция по эксплуатации

заблокируется автоматически, через 30 секунд после выключения

сервисную кнопку, либо кнопку 2 на брелке

прозвучат два

Включите зажигание

Блокировка двигателя делает бессмысленными все попытки

Если блокировка выполнена с нормально-разомкнутым типом

контактов (см. программируемую функцию 10, таблица №1), то она

Двигатель разблокирован, режим охраны выключен

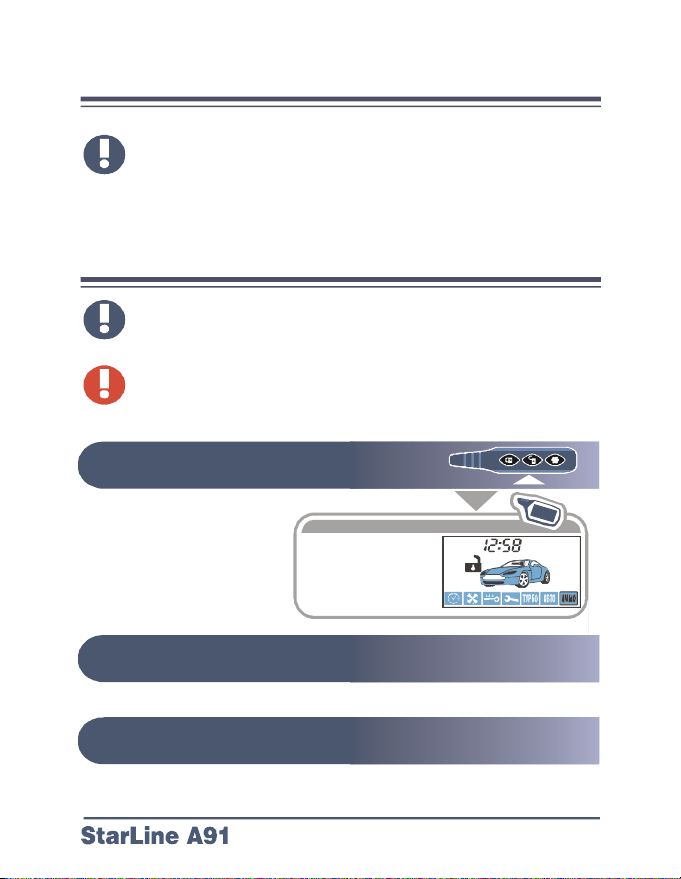

Блокировка двигателя

угонщиков запустить двигатель.

сохранится даже в случае обнаружения центрального блока
сигнализации и его отключения от всех кабелей.

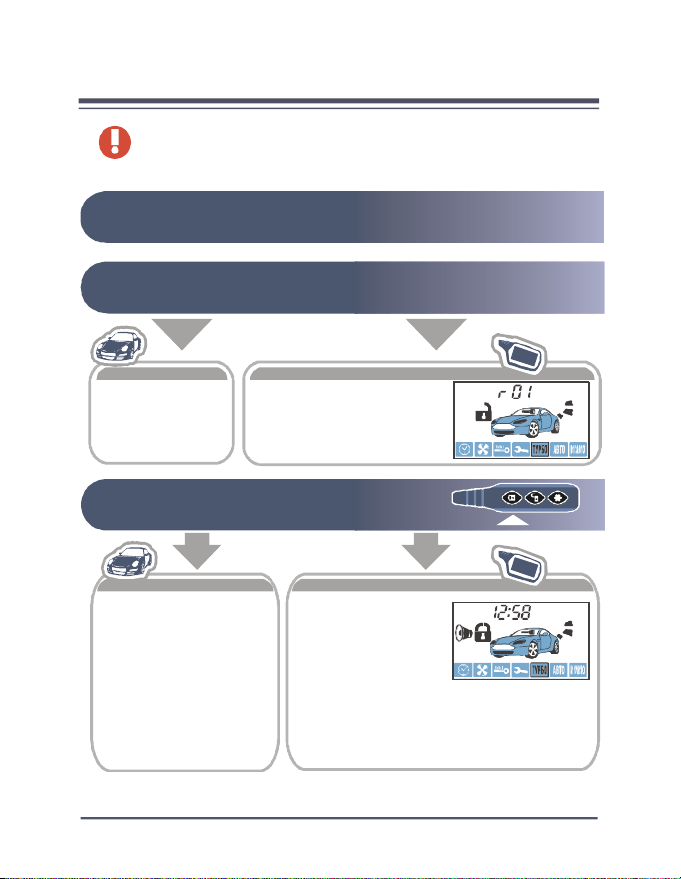

Режим иммобилайзера

Для использования данного режима его следует заранее
запрограммировать

При запрограммированном режиме иммобилайзера двигатель

зажигания, независимо от состояния режима охраны.

Для выключения иммобилайзера нажмите

1

БРЕЛОК

l

сигнала

2

41

l

после того, как Вы отпустите

Нажмите на брелке кнопку 1

l

l

прозвучат последовательно:

на экране будет отображена иконка

БРЕЛОК

АВТОМОБИЛЬ

Программирование режима иммобилайзера

Нажмите и удерживайте кнопку 3

до момента, когда прозвучит два сигнала

1

(сначала длительный, затем короткий)

БРЕЛОК

кнопку “3”,
экрана
первая слева иконка

Короткими нажатиями на кнопку 3

2

переместите курсор на иконку “ИММО”

в нижней части

будет выделена миганием

3

l

габариты вспыхнут 1 раз

2 коротких сигнала
1 мелодичный
1 приглушенный сигнал

ИММО “”

Пока на экране отображается значок “ИММО”, функция
иммобилайзера будет активироваться автоматически

42

Инструкция по эксплуатации

lll

будет звучать

сигнал тревоги

будет включен

на экране появится

только при соответствующей настройке программируемой

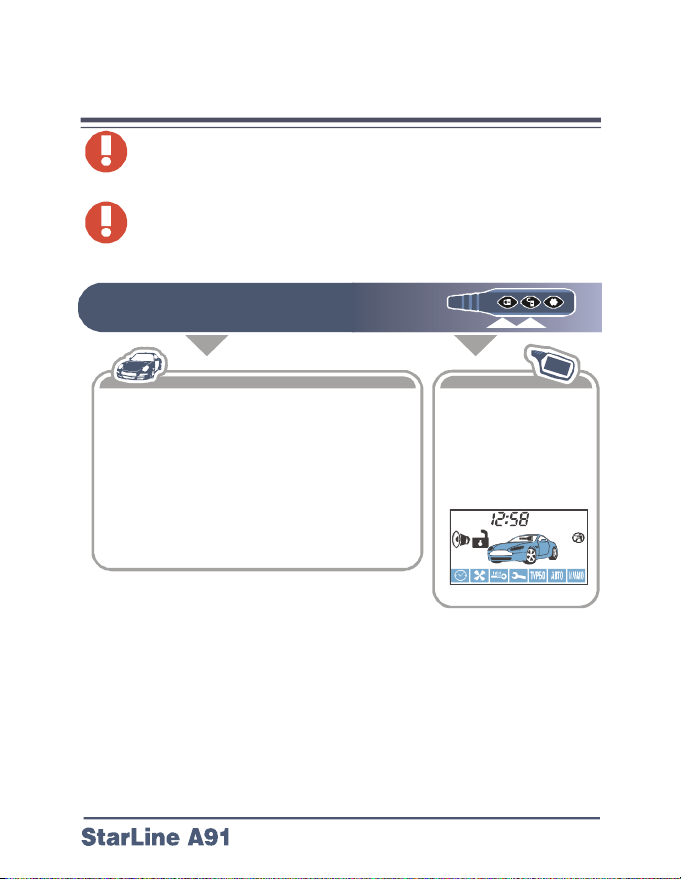

Включение режима антиограбления

брелком

Обратите внимание, что режим антиограбления может быть включен

функции 8.

Режим включается при включенном зажигании или работающем
двигателе

Одновременно нажмите и
удерживайте кнопки 1 и 2 брелка

l

включатся постоянные звуковые и световые
сигналы тревоги

l

замки дверей закроются (если они
подключены к сигнализации)

l

двигатель будет блокирован либо сразу,
либо после нажатия на педаль тормоза
(в зависимости от программируемой
функции 8). В течение первых 30 секунд
блокировка происходит импульсно, затем
непрерывно

АВТОМОБИЛЬ

БРЕЛОК

вибросигнал

иконка режима
антиограбления

43

Режим выключается двумя короткими нажатиями на кнопку 2

Нажмите на брелке кнопку 2 повторно для

Выключение режима антиограбления

брелком

с интервалом не менее двух секунд. Первое нажатие выключает
сигналы тревоги, второе нажатие разблокирует двигатель.

Нажмите на брелке кнопку 2

1

l

прекратятся постоянные звуковые и

световые сигналы тревоги

l

светодиод начнет мигать

2

l

будет выключен режим охраны

l

будут открыты замки дверей (если они
подключены к сигнализации)

l

двигатель будет разблокирован

АВТОМОБИЛЬ

выключения режима охраны

АВТОМОБИЛЬ

44

БРЕЛОК

l

прозвучат 2
сигнала

l

на дисплее
появятся иконки,
соответствующие
выключенному
режиму охраны

Инструкция по эксплуатации

при включении режима изображение на

Скрытое включение режима антиограбления предназначено для

противодействия злоумышленникам в ситуации, когда обычным

Режим активируется при покидании владельцем автомобиля, после

Откройте и закройте одну из дверей

1 этап

2 этап

только при соответствующей настройке программируемой

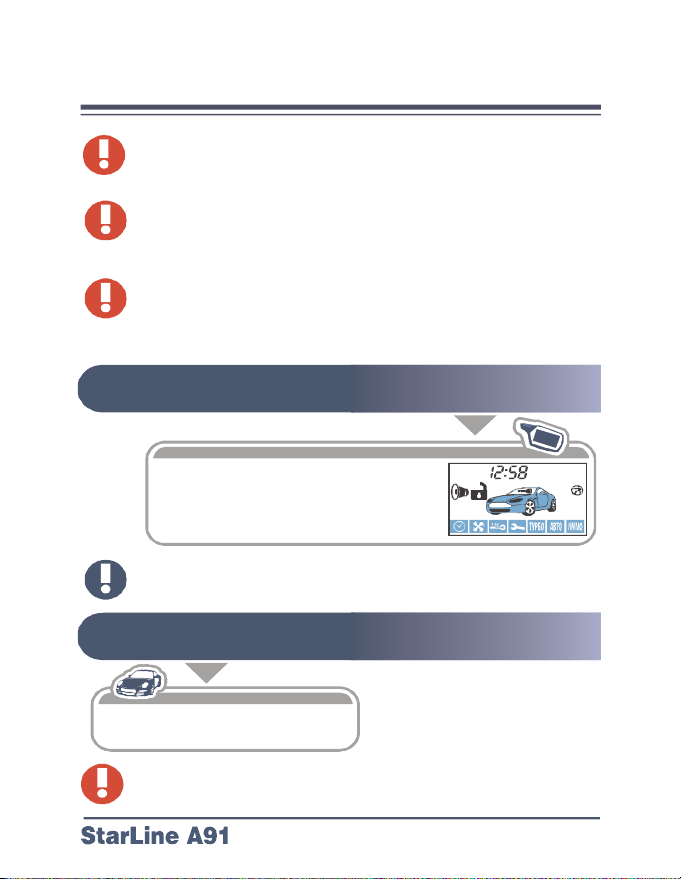

Скрытое включение автоматического

режима антиограбления

Обратите внимание, что режим антиограбления может быть включен

функции 8, таблица №1.

способом сделать это затруднительно или невозможно.

чего система действует автоматически по определенному алгоритму,
состоящему из нескольких этапов.

При включенном зажигании нажмите
сервисную кнопку на 2 сек

l

дисплее не изменится, однако при
необходимости Вы можете нажать
кнопку 3, после чего появится значок
антиограбления

Второй этап активируется автоматически после открывания одной из
дверей.

l

светодиод продолжает мигать

l

начинают мигать габариты

АВТОМОБИЛЬ

На автоматически включаются противоугонные

третьем этапе

функции.

БРЕЛОК

45

3 этап

l

l

включатся прерывистые звуковые и

ещё через 30 секунд включатся постоянные

после нажатия на педать тормоза

До включения сигналов тревоги режим

антиограбления можно отключить кнопкой 2

Истекает 30 секунд после открывания двери

l

световые сигналы тревоги

l

звуковые и световые сигналы тревоги

l

замки дверей закроются (если они
подключены к сигнализации)

l

двигатель будет блокирован либо сразу, либо

(в зависимости от программируемой

функции 8). В течение первых 30 секунд
блокировка происходит импульсно, затем
непрерывно

АВТОМОБИЛЬ

на брелке

БРЕЛОК

будет звучать
сигнал тревоги
будет включен
вибросигнал

46

Инструкция по эксплуатации

прозвучат 2 сигнала

АВТОМОБИЛЬ

Выключите зажигание

Режим антиограбления выключен. Режим охраны

Закройте дверь находясь в автомобиле

Включите зажигание, затем удерживайте

Для отключения режима охраны без брелка, следуйте разделу

инструкции “Экстренное отключение охраны без персонального кода”

или “Экстренное отключение охраны с набором персонального кода”,

Отключение режима антиограбления

без брелка

Выключите зажигание и закройте двери

1

Откройте дверь автомобиля

Откройте дверь автомобиля

2

2

АВТОМОБИЛЬ

l

начнутся сигналы тревоги

Откройте дверь автомобиля

2

3

Откройте дверь автомобиля

2

4

сервисную кнопку в течение 3-х секунд

1

5

l

сирены

включен

в зависимости от настроек вашей сигнализации. (Стр. 3-3)23

47

Нажмите на брелке кнопку 1

АВТОМОБИЛЬ

БРЕЛОК

l

l

прозвучит мелодичный

БРЕЛОК

Режим турботаймера

Перед включением режима убедитесь, что капот закрыт и
автомобиль стоит на нейтральной передаче (либо в режиме

при автоматической трансмиссии), а двигатель работает. PARK

Включите стояночный тормоз

1

Извлеките ключ из замка зажигания, выйдите из машины и

2

закройте все двери

АВТОМОБИЛЬ

llсветодиодный

индикатор начнёт
гореть постоянно
габариты
вспыхнут 1 раз

сигнал
на экране
иконка 01, или

отобразится

rr02, r03 r04

3

l

прозвучит 1 звуковой

сигнал

l

габариты вспыхнут 1

раз

l

будет отключена охрана

зоны зажигания, датчик
удара и доп. датчик

l

будут заперты двери

(если замки

подключены к
сигнализации)

48

llпрозвучит короткий

сигнал
на экране будет
отображены иконки
символизирующие
работающий
двигатель и режим
включенной охраны

Инструкция по эксплуатации

l

после того, как Вы отпустите

будет выделена миганием первая

Нажмите на брелке кнопку 1

Короткими нажатиями на кнопку 3

переместите курсор на иконку “ТУРБО”

l

l

прозвучат последовательно:

на экране будет отображена иконка

БРЕЛОК

АВТОМОБИЛЬ

Пока на экране отображается значок “ТУРБО”, функция

Программирование режима турботаймера

Нажмите и удерживайте кнопку 3

до момента, когда прозвучат два сигнала

1

(сначала длительный, затем короткий)

кнопку 3,

слева иконка

в нижней части экрана

2

3

l

габариты вспыхнут 1 раз

БРЕЛОК

2 коротких сигнала
1 мелодичный сигнал

ТУРБО “”

турботаймера будет активироваться автоматически

49

временного отключения

обоих уровней датчика

БРЕЛОК

Временное отключение

датчика удара

Нажмите два раза коротко кнопку 1 брелка.
Будет отключен 1 уровень датчика удара,

1

дающий предупреждающие сигналы

АВТОМОБИЛЬ БРЕЛОК

l 2 вспышки

габаритов

Нажмите два раза коротко кнопку 1 брелка.
Будут отключены оба уровня датчика удара

2

АВТОМОБИЛЬ

l 3 вспышки

габаритов

Нажмите два раза коротко кнопку 1 брелка.
Датчика удара будет повторно включен

3

l

прозвучит мелодичный

сигнал

l

отобразятся символы

временного отключения 1
уровня датчика удара

l

прозвучит 3 сигнала

l

отобразятся иконки

50

В течение одного цикла охраны можно производить
отключение датчика удара по уровням и его обратное
включение

неограниченное число раз

Инструкция по эксплуатации

временного отключения

БРЕЛОК

Временное отключение

дополнительного датчика

Нажмите два раза коротко кнопку 2 брелка.
Будет отключен 1 уровень
дополнительного датчика, дающий

1

предупреждающие сигналы

АВТОМОБИЛЬ БРЕЛОК

l 2 вспышки

габаритов

Нажмите два раза коротко кнопку 2 брелка.
Будут отключены оба уровня

2

дополнительного датчика

АВТОМОБИЛЬ

l 3 вспышки

габаритов

l

прозвучит мелодичный
сигнал

l

отобразятся символы
временного отключения 1
уровня дополнительного
датчика

l

прозвучит мелодичный
сигнал

l

отобразятся иконки

обоих уровней

Нажмите два раза коротко кнопку 2 брелка.
Датчика ударабудет повторно включен

3

Если запрограммированы два отдельных датчика, то
отключается только 1-й датчик или оба вместе

51

3 звуковых сигнала

Варианты работы дополнительного канала определяются

программируемой функцией 13. Возможны 4 варианта работы

дополнительного канала №1. Активация канала производится

одинаковыми действиями, независимо от выбранного варианта

Если при активации канала багажник не откроется, то индикации

открытого багажника и отключенных датчиков на дисплее брелка не

последует. Если на момент закрытия багажника сигнализация будет

l

3 звуковых коротких

3 вспышки габаритов

Вид дополнительного оборудования, подключенного к каналу №1,

Канал может быть запрограммирован на любую фиксированную

продолжительность работы от 1 до 60 сек. Если выбран вариант 2, на

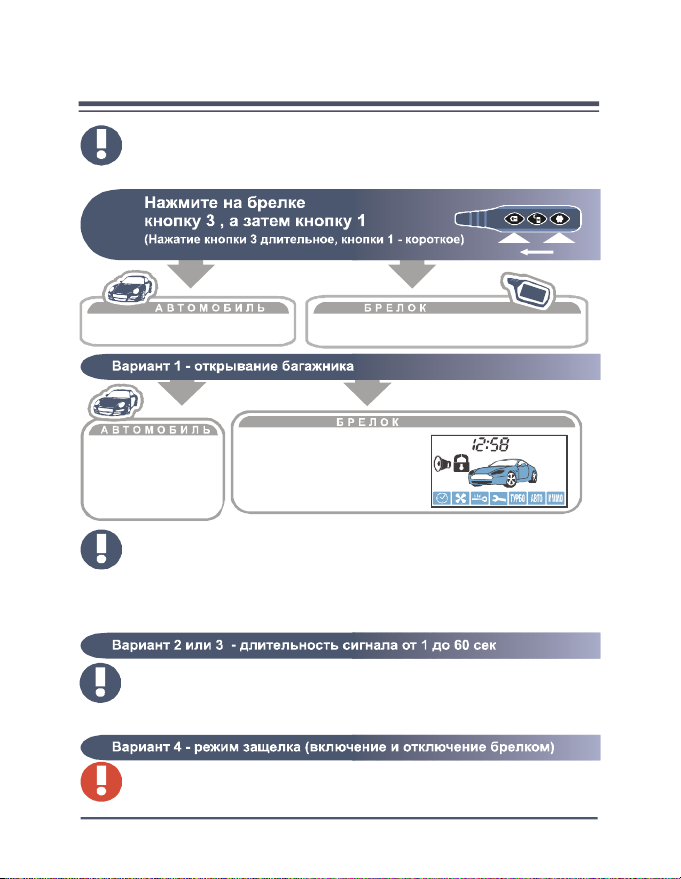

Управление дополнительным

каналом 1 (открывание багажника)

l

l

открывается
замок багажника

l

отключается
датчик удара и
доп. датчики

находится в режиме охраны, то зоны багажника, датчика удара и
дополнительного датчика будут взяты под охрану снова через 5
секунд. В подтверждение прозвучит 1 звуковой сигнал брелка.

время работы дополнительного канала датчик удара и
дополнительный датчик отключаются.

уточняется при установке сигнализации

l

52

сигнала

Инструкция по эксплуатации

l

3 звуковых

3 вспышки габаритов

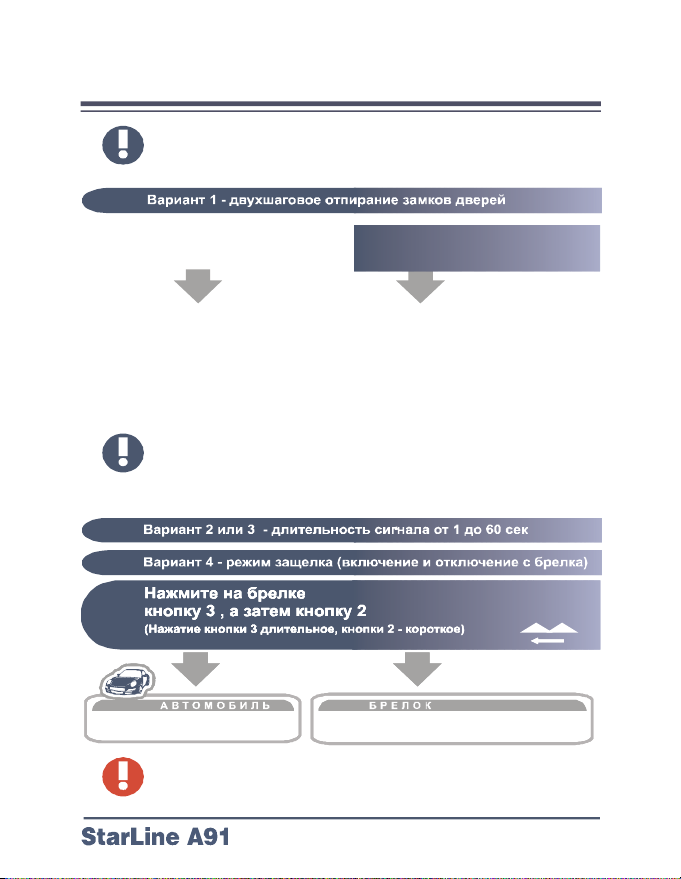

Варианты работы дополнительного канала определяются

программируемой функцией 14, таблица №1. Возможны 4

варианта работы дополнительного канала №2.

Для отпирания остальных дверей повторно нажмите кнопку 2

Активатор двери водителя и активаторы остальных дверей

должны быть подключены в соответствии со схемой двухшагового

Вид дополнительного оборудования подключенного к каналу №2,

l

3 звуковых

3 вспышки габаритов

брелка.

отпирания.

l

l

сигнала

сигнала

уточняется при установке сигнализации.

53

l

3 звуковых сигнала

3 вспышки габаритов

БРЕЛОК

Варианты работы дополнительного канала определяются

Возможны 4 варианта работы дополнительного канала №3.

Вариант 2 или 3 - длительность сигнала от 1 до 60 сек

длительность сигнала 0,7 сек

Варианты работы дополнительного канала определяются

программируемой функцией 12. Возможны 2 варианта работы

дополнительного канала №4. Активация канала производится

Выходы канала используются например для включения “вежливой

подсветки” салона или автоматического поднятия стекол при

Управление дополнительным

каналом 3

программируемой функцией 15, таблица №1.

Активация канала производится одинаковым действиям
независимо от выбранного варианта.

Нажмите на брелке кнопку 3
два раза

(Первое нажатие кнопки 3 длительное, второе - короткое)

l

АВТОМОБИЛЬ

Вариант 1 -

Вариант 4 - режим защелка

Вид дополнительного оборудования, подключенного к каналу
№3, уточняется при установке сигнализации.

Работа дополнительного канала 4

автоматически.

Вариант 1 или 2

включении режима охраны.

54

Вариант 3

Инструкция по эксплуатации

Для передачи сигнала вызова из автомобиля на брелок

сигнализации нажмите кнопку, расположенную на корпусе модуля

Вариант 1 или 2

Если программируемая функция 7 включена, то вспышки

габаритов будут предупреждать Вас о том, что двери открыты.

Индикация о разряде батареи

обновляется при любом нажатии кнопки

В сигнализации предусмотрена возможность контроля

исправности концевых выключателей дверей, капота и багажника

Вариант 1 или 2

В сигнализации предусмотрена возможность контроля

исправности концевых выключателей дверей, капота и багажника

в случае разряда

Вызов из автомобиля

приемопередатчика.
На дисплее брелка отобразится иконка CALL и включатся 20­секундные звуковые сигналы вызова. Для прерывания звуковых
сигналов вызова нажмите кнопку 3 брелка.

Световая индикация открытых дверей

Продолжительность световых сигналов предупреждения может
быть запрограммирована 10, 20 или 30сек.

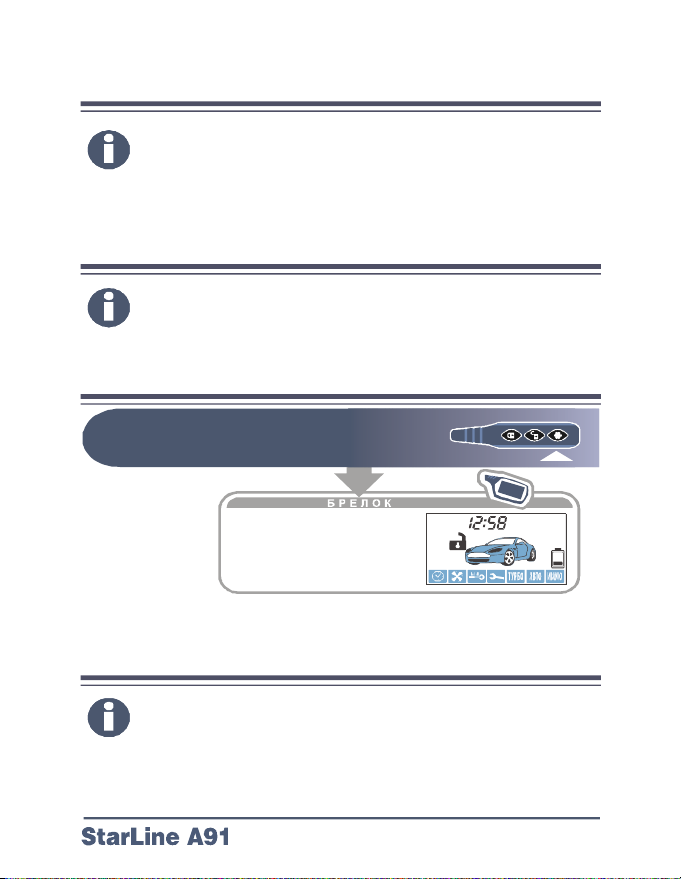

Контроль заряда батареи брелка с ЖКИ

l

батареи появится
иконка

Контроль исправности концевых

“”

выключателей

при выключенном режиме охраны. Открывание дверей, капота и

при выключенном режиме охраны. Открывание дверей, капота и
багажника при включенном зажигании должно сопровождаться

багажника при включенном зажигании должно сопровождаться
вспышками светодиодного индикатора. Если при их открывании

вспышками светодиодного индикатора. Если при их открывании
светодиод не загорается, значит соответствующий концевой

светодиод не загорается, значит соответствующий концевой
выключатель неисправен.

выключатель неисправен.

55

Перед тем как запускать двигатель с брелка или

активировать автоматические запуски двигателя в

обязательном порядке рекомендуется ознакомиться со

следующими особенностями работы функций запуска

1. Для успешной реализации функций дистанционного или

автоматического запусков двигателя на этапе установки

сигнализации должны быть запрограммированы следующие

- - ручная

коробка передач (РКПП) или автоматическая коробка передач

(АКПП). Для этого , на автомобилях с РКПП необходимо

разрезать черную петлю в жгуте проводов 18-контактного

разъема центрального блока. На автомобилях с АКПП петля в

- - бензиновый или дизельный. Для

войдите в режим программирования функции 2.10 и в

зависимости от типа двигателя установите требуемое время

задержки включения стартера после включения зажигания при

первой попытке запуска двигателя. Для дизельных двигателей

свечей - 4, 6, 10 секунд. Для бензиновых двигателей задержка

- для автомобилей с кнопкой запуска - запрограммируйте

ществлен

в следующих случаях: включено зажигание , открыт капот,

выключен стояночный тормоз или нажат ножной тормоз, не

выполнена подготовка к запуску двигателя на автомобилях с

3. За один цикл запуска система может предпринять 4 попытки

пуска двигателя . Если после 4-ой попытки двигатель не

запустится, то на дисплее брелка с обратной связью (при

условии, что он находится в зоне приема) отобразится надпись ,

и брелок подаст 4 звуковых сигнала, индицируя окончание

Запуск двигателя

двигателя:

параметры:

тип коробки переключения передач автомобиля

жгуте 18-контактного разъема должна быть сохранена.

тип двигателя автомобиля

этого,

задержка включения стартера, необходимая для прогрева

фиксирована - секунды.

функцию 8 ( табл.2) на вариант 3.

2. Дистанционный запуск двигателя не может быть осу

РКПП.

2

“SP”
попыток запуска двигателя. Последуют 4 вспышки габаритов.

56

Инструкция по эксплуатации

.

4. Максимальное время первой попытки прокрутки стартера

может быть запрограммировано при установке сигнализации

0,8; 1,2; 1,8 сек или 3,6 сек для любого способа контроля работы

двигателя. Время каждой последующей попытки прокрутки

стартера в течение одного цикла запуска автоматически

5. Если двигатель будет запущен до истечения максимального

6. Если запущенный двигатель заглохнет до окончания

ованного времени прогрева, то будет предпринят

7. Функция автоматического запуска двигателя по температуре

может быть включена независимо от состояния функций

запуска двигателя по будильнику и по таймеру невозможно.

Попытка одновременного включения функций приведет к

включению той функции, которая была активирована

увеличивается на 0,2 секунды.

времени прокрутки стартера, то стартер выключается досрочно.

запрограммир
новый цикл запуска двигателя.

автозапуска двигателя по будильнику или по таймеру.

8. Одновременное включение функций автоматического

последней.

57

l

если запрограммирован

режим турботаймера то

Перед тем как запускать двигатель на автомобилях с РКПП

останется в нейтральном положении. Соответственно, запуск

l

l

прозвучит мелодичный

БРЕЛОК

Включение “программной нейтрали”

Подготовка к запуску на автомобилях

с ручной КПП

необходимо выполнить процедуру “программной нейтрали”.
Программная нейтраль это определенный порядок действий
водителя, гарантирующий то, что в автомобиле,
подготовленном к запуску, ручка переключения передач

двигателя при включенной передаче будет невозможен.

Программная нейтраль в зависимости от состояния
программируемой функции 12, таблица 2 может выполняться
в двух вариантахавтоматическом или управляемом брелком.

–

:

()

Автоматический вариант

1

АВТОМОБИЛЬ

llсветодиодный

индикатор начнёт
гореть постоянно

габариты

вспыхнут 1 раз

сигнал
на экране

r99

иконка

отобразится

отобразятся иконки

или

r02, r03 r04

58

r01,

Инструкция по эксплуатации

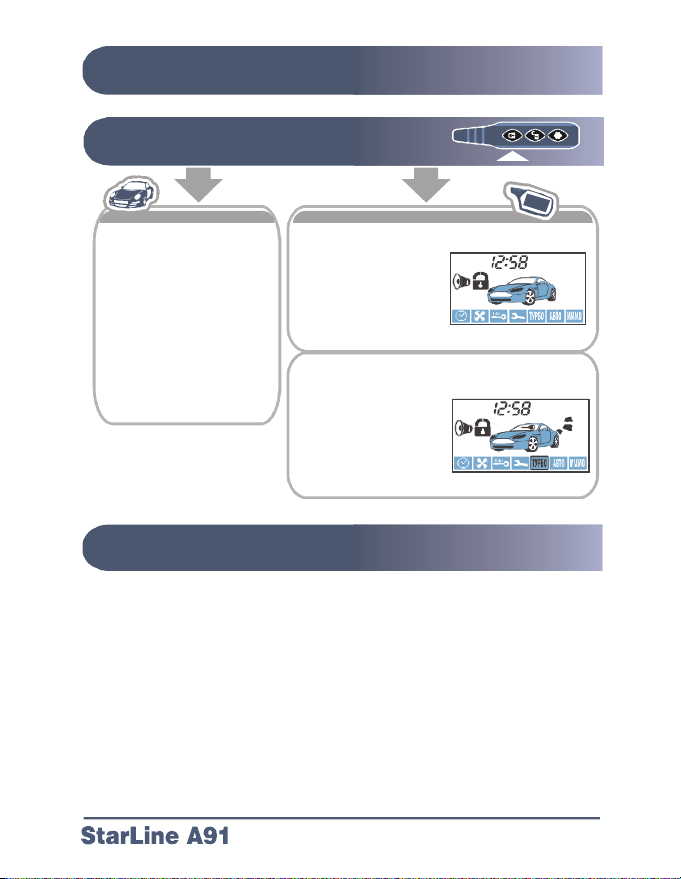

Выйдите из машины и закройте все двери.

Двигатель продолжает работать

l

на экране

отображаются иконки

2

Нажмите на брелке кнопку 1

3

АВТОМОБИЛЬ

l

прозвучит 1 звуковой
сигнал

l

габариты вспыхнут 1
раз

l

будут закрыты замки
дверей (если замки
подключены к
сигнализации)
двигатель остановится

l

если запрограммирован

l

турботаймер, двигатель
отработает
установленное время

llпрозвучит короткий

сигнал

на экране будут

отображены иконки,
символизирующие
режим включенной
охраны

если запрограммировантурботаймер

работающего
двигателя и
включенного режима
охраны

Двигатель подготовлен к запуску

БРЕЛОК

59

Включение “программной нейтрали”.

Вариант управления брелком.

если запрограммирован

режим турботаймера то

Извлеките ключ зажигания, выйдите из машины и

закройте все двери.

l

l

прозвучит мелодичный

БРЕЛОК

1

Нажмите на брелке кнопку 2

2

АВТОМОБИЛЬ

llсветодиодный

индикатор начнёт
гореть постоянно
габариты
вспыхнут 1 раз

3

Двигатель продолжает работать

сигнал
на экране
иконка

l

отобразятся иконки
r02, r03 r04

отобразится

r99

или

r01,

60

Инструкция по эксплуатации

прозвучит короткий

отображены иконки ,

l

на экране

отображаются

иконки работающего

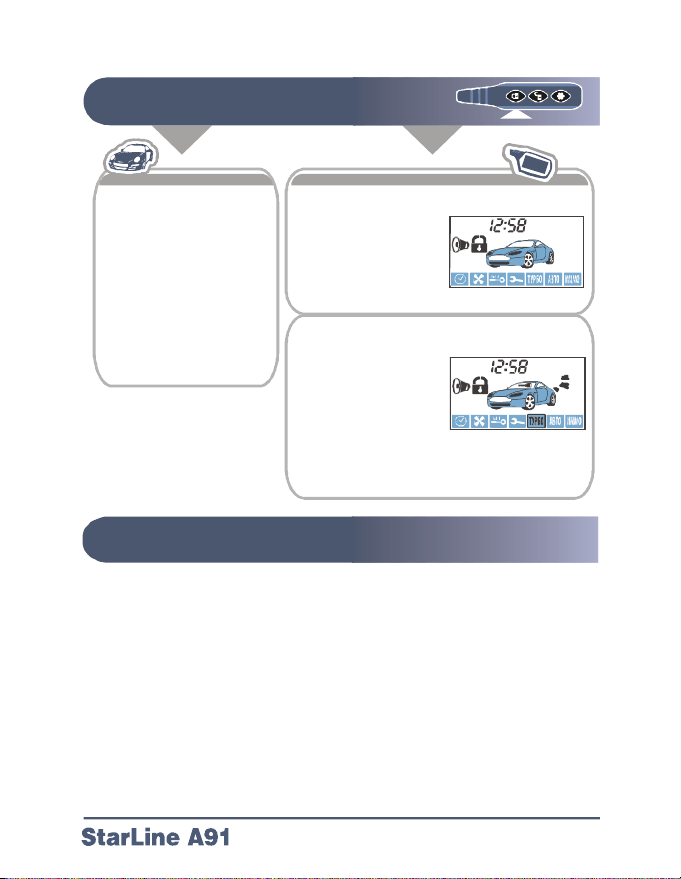

Нажмите на брелке кнопку 1

4

АВТОМОБИЛЬ

l

прозвучит 1 звуковой

сигнал

l

габариты вспыхнут 1

раз

l

будут закрыты замки

дверей (если замки
подключены к
сигнализации)
двигатель остановится

l

если запрограммирован

l

турботаймер, двигатель
отработает
установленное время

l

сигнал

l

на экране будут

символизирующие
режим включенной
охраны

если запрограммирован турботаймер

двигателя и
включенного
режима охраны

Двигатель подготовлен к запуску

БРЕЛОК

61

Перед включением режима убедитесь, что капот закрыт. Для

“программной нейтрали”. Для автомобилей с автоматической

БРЕЛОК

За один цикл запуска система может предпринять 4 попытки

условии, что он находится в зоне приема) отобразится надпись

надпись r01 и прозвучат 2 серии по 4 звуковых сигнала брелка.

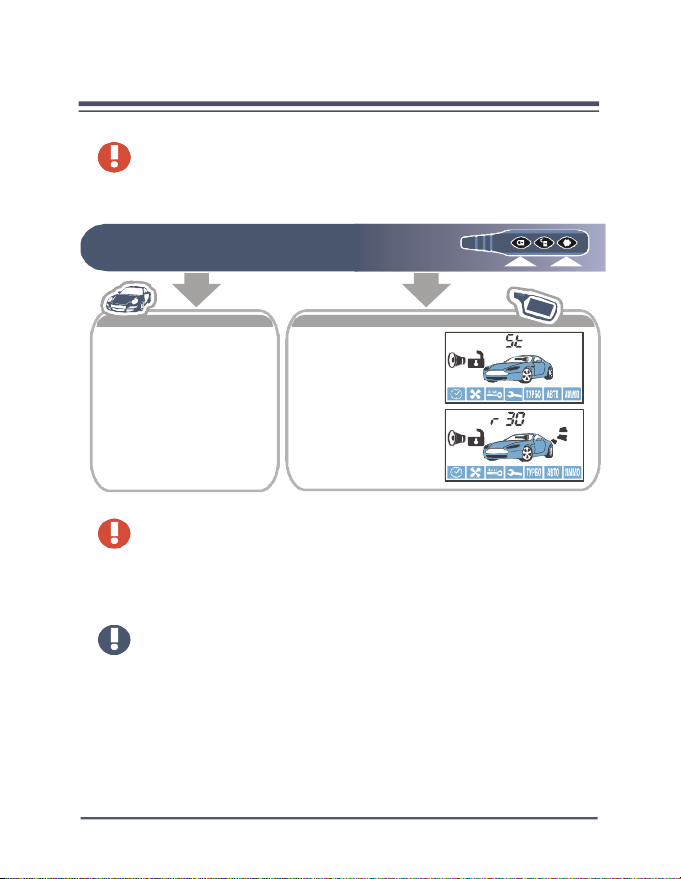

Дистанционный запуск двигателя с

помощью брелка

автомобиля с ручной коробкой выполнена процедура

коробкой рычаг управления в положении “”PARK

Нажмите на брелке кнопку 1

1

длительно, затем кнопку 3 коротко

АВТОМОБИЛЬ

l

габариты вспыхнут 3

раза

будет отключена охрана

l

зоны зажигания, датчик
удара и доп. датчик

светодиодный

l

индикатор загоротся
постоянно

пуска двигателя. Если после 4-ой попытки двигатель не
запустится, то на дисплее брелка с обратной связью (при

, и брелок подаст 4 звуковых сигнала, индицируя окончание

SP

попыток запуска двигателя. Последуют 4 вспышки габаритов

За 1 минуту до окончания прогрева двигателя отображается

После окончания времени прогрева двигателя и его
автоматической остановки появятся 4 вспышки габаритов. На
дисплее брелка отобразится иконка r00, Прозвучат 4 звуковых
сигнала брелка.

62

llпрозвучит короткий

сигнал
на экране будет
отображены иконки
символизирующие
работающий
двигатель и режим
включенной охраны
время прогрева

l

отображается
иконками

r30 r99

или

r10, r20,

Инструкция по эксплуатации

.

Нажмите на брелке кнопку 2 длительно,

АВТОМОБИЛЬ

БРЕЛОК

габариты вспыхнут 4

двигатель продолжает

Дистанционое продление

Нажмите на брелке кнопку 1 длительно,
затем кнопку 3 коротко

1

работы двигателя

АВТОМОБИЛЬ БРЕЛОК

l

работать

габариты вспыхнут 1

l

раз

llпрозвучит

мелодичный сигнал

каждое нажатие

кнопок увеличивает
время работы
двигателя на 5 мин

Дистанционная остановка двигателя

затем кнопку 3 коротко

1

l

раза

llпрозвучит

мелодичный сигнал

на экране исчезнут

иконки,
символизирующие
работу двигателя

63

Автоматические запуски двигателя

Автоматический запуск двигателя по будильнику
(активируется с брелка)

· Для включения функции автоматического запуска двигателя в установленное
время по будильнику брелка сначала проверьте правильность установки
текущего времени на брелке. Затем запрограммируйте будильник брелка на
требуемое время запуска двигателя и включите будильник (см. стр.18-19).

Включенный режим будильника на дисплее брелка индицируется иконкой

После проверки текущего времени и установки будильника последовательным
нажатием кнопок 3 и 1 брелка установите курсор на иконку и включите
автозапуск по будильнику (смотри стр.20). Последует 1 вспышка габаритов.
Прозвучит мелодичный звуковой сигнал брелка и на его дисплее отобразится

иконка , индицирующая совместно с иконкой включенный режим
автозапуска по будильнику. На короткое время на дисплее брелка высветится

установленное время будущего запуска, которое затем изменится на текущее
время. Светодиодный индикатор будет мигать сериями из 2 вспышек.

· Для выключения функции автозапуска по будильнику повторно установите
курсор на иконку и нажмите кнопку 2 брелка. Последуют 2 вспышки

габаритов. Прозвучит мелодичный сигнал брелка, иконки , исчезнут..

Примечание 1). Наличие брелка в зоне действия приемо-передатчика на момент
выполнения автозапуска двигателя по будильнику не требуется.

2). Время запуска двигателя может отличаться от запрограммированного
времени будильника в пределах 1 минуты.

3). Функция автозапуска включается на один цикл запуска. Для нового пуска
двигателя необходимо каждый раз снова активизировать функцию с брелка.

Автоматический запуск двигателя по таймеру
(активируется с брелка)

· Для включения функции автоматического запуска двигателя по таймеру
каждые 2, 3, 4, 24 часа (программируемая функция 2.3) последовательным
нажатием кнопок 3 и 1 брелка установите курсор на иконку и включите

автозапуск по таймеру (смотри стр 20). Последует 1 вспышка габаритов.
Прозвучит мелодичный сигнал брелка. На дисплее брелка отобразится иконка

, индицирующая включенный режим автозапуска по таймеру. Светодиодный

индикатор будет мигать сериями из 2 вспышек . Одновременно с включением

64

Инструкция по эксплуатации

функции произойдет запуск двигателя и его прогрев в течении
запрограммированного времени.

· Для выключения функции автозапуска по таймеру повторно установите курсор
на иконку и нажмите кнопку 2 брелка. Последуют 2 вспышки габаритов.

Прозвучит мелодичный сигнал брелка, иконка исчезнет..

Автоматический запуск двигателя по температуре
(активируется с брелка)

Сигнализация позволяет автоматически запускать двигатель при регистрации
внешним температурным датчиком закрепленным на двигателе, температуры
ниже запрограммированной –5°С, –10°С, –18°С или –25°С (функция 2.4). Время
прогрева двигателя определяется запрограммированной функцией 2.2.
Сигнализация отслеживает показания датчика сразу с момента активизации
функции. Минимальный интервал между повторными автозапусками,
отсчитываемый с момента предыдущего запуска без учета времени прогрева
двигателя - 1час. После активации функции температурного запуска количество
автозапусков двигателя по температуре не ограничивается.

· Для включения функции автоматического запуска двигателя по температуре
установите курсор на иконку и включите автозапуск по температуре (смотри
стр 20). Последует 1 вспышка габаритов, и прозвучит мелодичный сигнал брелка.
На дисплее брелка отобразится иконка , индицирующая включенный режим
автозапуска по температуре, и значение температуры, при которой двигатель

будет запущен, например, Светодиодный индикатор будет мигать
сериями из 3 вспышек.

· Для выключения функции автозапуска по температуре повторно установите
курсор на иконку и нажмите кнопку 2 брелка. Последуют 2 вспышки

габаритов. Прозвучит мелодичный сигнал брелка, иконка исчезнет..

65

Повторите пункт 2 для всех записываемых брелков. Интервал между

Запись кодов брелков

Всего в память можно записать 4 брелка

Нажмите сервисную кнопкураз

1

и включите зажигание

l

прозвучат 7 сигналов сирены

2

l

1 сигнал сирены

АВТОМОБИЛЬ

Нажмите на брелке одновременно кнопки

и и удерживайте до подтверждения23

АВТОМОБИЛЬ

записью каждого брелка не должен превышать 5 секунд. Успешная
запись каждого нового брелка подтверждается соответствующим
количеством сигналов сирены.
Выключите зажигание. В подтверждение выхода из режима записи
брелков последуют 5 вспышек габаритов.
Внимание! При записи новых брелков необходимо перезаписать и
старые, иначе они будут удалены из памяти сигнализации.

Для записих кнопочного брелка без дисплея используется
комбинация кнопок 1 и 2 (одновременно нажать и удерживать до
подтверждения)

2-

7

БРЕЛОК

l

прозвучит 1
сигнал

66

Инструкция по эксплуатации

Персональный код экстренного отключения режима охраны или

режима антиограбления может состоять из 1, 2 или 3-х цифр. Каждая

Персональный код экстренного

выключения сигнализации

цифра кода может принимать значение от 1 до 6 включительно.
Алгоритм программирования персонального кода следующий:

1. Войдите в режим программирования функций и выберите один из
вариантов персонального кода экстренного отключения
(программируемая функция 9). На дисплее брелка должна появиться
и зафиксироваться иконка ПИН КОД.

2. Войдите в режим установки ПИН-кода .Для этого, при выключенном
зажигании нажмите сервисную кнопку 4 раза. Каждое нажатие
сопровождается загоранием светодиодного индикатора.

3. Включите зажигание. Последуют 4 звуковых сигнала сирены.

4. Нажмите сервисную кнопку один раз. 1 сигнал сирены подтвердит

вход в режим установки первой цифры кода. В течение 5 секунд
нажатием кнопок брелка введите первую цифру персонального кода в
соответствии с приведенной ниже таблицей.

Цифра

кода

1 Одно короткое нажатие кнопки 1 1
2 Одно короткое нажатие кнопки 2 2
3 Одно короткое нажатие кнопки 3 3
4 Два нажатия кнопки 1 (первое нажатие – длительное, второе – короткое) 4
5 Два нажатия кнопки 2 (первое нажатие – длительное, второе – короткое) 5
6 Два нажатия кнопки 3 (первое нажатие – длительное, второе – короткое) 6

Выполните действия, описанные выше, для второй и третьей цифр
персонального кода, если Вы решите установить 2-х или 3-х значный
персональный код.

5. Выход из режима установки персонального кода происходит после
выключения зажигания или автоматически, если в течение 10 секунд
не будет предпринято каких-либо действий. Последуют 5 вспышек
габаритов.

Нажатие кнопок брелка

Сигналы

сирены

67

Некоторые охранные и сервисные функции и параметры работы

сигнализации могут быть изменены с помощью сервисной кнопки и

брелка без необходимости доступа к центральному блоку. Перечень

Порядок программирования описан подробно в инструкции по

Мы не рекомендуем самостоятельно проводить программирование, а

Изменение параметров программирования или сброс на заводские

ать блокировку двигателя при штатном запуске,

а также неправильную работу штатного электрооборудования и

два

уровневых

два

уровневых

Программирование охранных и

сервисных функций

функций приведен в таблицах.

установке сигнализации 9.

обратиться к специалистам, проводившим установку сигнализации.

установки может вызв

самой сигнализации.

StarLine A1

Одинарное

Программируемая

функция

№1 - длительность
импульсов управления
замками дверей

№2 - автоматическое
управление замками
дверей

№3 – обход салонного
света и задержка
активации датчиков при
включении охраны
№4 - автоматическое
включение режима охраны
и
алгоритм обработки
сигналов дополнительного
датчика

№ 5 - автоматическое
перевключение режима
охраны

№6 - алгоритм и
длительность работы
выхода на сирену

нажатие
кнопки 1

1 сигнал 2 сигнала 3 сигнала 4 сигнала

0,8 / 0,8 сек 3,6 / 3,6 сек

от педали

тормоза/

выкл.

зажигания

до 60 сек

с

запиранием

замков

2 - х уровневый

доп. датчик

с запиранием

замков

на сирену

100 мс

68

Одинарное

нажатие
кнопки 2

зажигания

вкл(10с)

/выкл

без

задержки

запиранием

замков

1-

доп. датчика

без

запирания

замков

на сирену

50 мс

Одинарное

нажатие
кнопки 3

двойной
импульс

отпирания

0,8 / 0,8 сек

от

с

только

открытие от

зажигания

30 сек 45 сек

без

запирания

замков

2 - х уровневый

доп. датчик

на

клаксон

50 мс

Инструкция по эксплуатации

Длительное

+ короткое

30 / 0,8 сек

отключено

запирания

1-

доп. датчика

отключено

на клаксон

нажатие
кнопки 1

комфорт

без

замков

20 мс

Одинарное

60 сек

60 сек

60 сек

60 сек

60 сек

Программируемая

функция

№7 – световая индикация
открытых дверей

№8 - алгоритм работы
выходов блокировки при
включении режима
антиограбления

№9 - алгоритм экстренного
выключения сигнализации

№10 - активизация
выходов на блокировку
двигателя

№11 – 2х шаговое
выключение блокировок
двигателя

№12 - алгоритм
дополнительного канала
№4 (синий провод)

№13 - алгоритм
дополнительного канала
№1 (желто-черный провод)

№14 - алгоритм
дополнительного канала
№2 (желто-красный
провод)

№15 - алгоритм
дополнительного канала
№3 (желто-белый провод)

Серым цветом в таблице указаны заводские предустановки.

нажатие
кнопки 1

1 сигнал 2 сигнала 3 сигнала 4 сигнала

10 сек 20 сек 30 сек отключено

включении

тормоза

пин-кода

отключено включено

1-60 сек

выключени

и охраны и

выкл.зажиг

ания

0,7 сек

откр.

багажника

0,7 сек 2-х

шаговое

отпирание

замков

0,7 сек

Одинарное

нажатие
кнопки 2

при

без

НЗ НР

при

при

включении

тревоги

1-значный

пин-код

13 сек.

при вкл.

охраны

1-

(с откл.

датчика

удара)

1-

(с откл.

датчика

удара)

1-

(с откл.

датчика

удара)

Одинарное

нажатие
кнопки 3

режим антиограбления

2-значный

пин-код

НЗ

совместно с

реле DRR

1-60 сек при

включении

охраны

1-

(без откл.

датчика

удара)

1-60 сек

(без откл.

датчика

удара)

1-

(без откл.

датчика

удара)

Длительное+

выключен

совместно с

3-значный

реле DRR

(вкл/выкл
брелком)

(вкл/выкл
брелком)

(вкл/выкл
брелком)

короткое
нажатие
кнопки 1

пин-код

НР

13 сек.

при вкл.

охраны

защелка

защелка

защелка

69

Мы не рекомендуем самостоятельно проводить программирование, а

Изменение параметров программирования или сброс на заводские

установки может вызвать блокировку двигателя при штатном запуске,

а также неправильную работу штатного электрооборудования и

Программирование параметров

обратиться к специалистам, проводившим установку сигнализации.

самой сигнализации.

Программируемая
функция

№1 - продолжительность
работы режима
турботаймера
№2 - продолжительность
работы двигателя после
запуска
№3 - интервалы
автоматического запуска
двигателя по таймеру
№4 - автоматический
запуск двигателя по
температуре

№5 - режим запуска
двигателя

№6 - состояние габаритов
при работающем двигателе
№7 - запирание замков
дверей при остановке
двигателя при включенном
режиме охраны

№8 - алгоритм работы
выхода (синий провод 6­конт. разъема)

№9 – длительность
прокрутки стартера

№10 - тип двигателя бензин

№11 - контролирование
работы двигателя по:

№12 – активизация
поддержки зажигания при
работающем двигателе

Одинарное

нажатие
кнопки 1

1 сигнал 2 сигнала 3 сигнала 4 сигнала

1 мин 2 мин 3 мин 4 мин

10 мин 20 мин 30 мин

2 ч 3 ч 4 ч 24 ч

- 5ОС - 10ОС - 18ОС - 25ОС

включением

режима
охраны

вспышки

выключено включено включено включено

вариант 1

= ACC

0,8сек 1,4сек 2,0сек 3,6сек

по

напряжению

автоматически с брелка с брелка с брелка

70

с

Одинарно
е нажатие

кнопки 2

включения

режима
охраны

горят

постоянно

вариант 2

= IGN 1

дизель

(вариант

генератору

( + )

Одинарное

нажатие
кнопки 3

без

1)

по

без

включения

режима
охраны

выключены выключены

вариант 3

режим

кнопки

старт/стоп

дизель

(вариант 2)

по

генератору

( - )

Инструкция по эксплуатации

запуска

Длительное +

короткое

нажатие
кнопки 1

без

ограничения

без

включения

режима

охраны

вариант 4

1 импульс

дизель

(вариант 3)

по тахометру

Сводная таблица команд, выполняемых брелка с ЖКИ

Условие

Команда

Нажать

Кнопка 1 Кнопка 2 Кнопка 3

Основные команды брелка

Включить охрану

(со звуковым

подтверждением)

Включить охрану

(без звукового

подтверждения)

Включить

бесшумную охрану

Включить охрану с

работающим

двигателем

Выключить охрану

(со звуковым

подтверждением)

Выключить охрану

(без звукового

подтверждения)

Состояние
сигнализации,
температура в

салоне

Поиск автомобиля,

температура

двигателя

Включить панику

коротко выкл

последов. выкл

последов. выкл

последов. выкл

коротко выкл

последов. выкл

коротко не зависит любые

двойное не зависит любые

длительно до

Зажигание Иконки Охрана

не зависит любые

любые кроме

любые кроме

любые кроме

любые кроме

любые кроме

любые кроме

выкл

выкл

выкл

выкл

вкл

вкл

не

зависит

не

зависит

не

зависит

71

Нажать

Условие

БРЕЛОК

Основные команды брелков, продолжение

Команда

Закрыть замки коротко вкл любые выкл

Открыть замки коротко вкл любые выкл

Поочередное

отключение

датчика по уровням

Поочередное

отключение доп.

датчика по уровням

Управление

(канал 1)

Управление

(канал 2)

Управление

(канал 3)

Запуск двигателя,

продление работы

Остановка
двигателя

Включить

антиограбление

Блокировка кнопок коротко не зависит любые

Разблокировка

кнопок

- нажать две кнопки одновременно

последовательно - первое нажатие длительное, второе короткое

двойное - два коротких нажатия одной и той же кнопки

Команда Нажать Индикация

Вход в режим

настройки

Смена режима

Увеличить или

включить

Уменьшить или

выключить

Команды настройки брелка с ЖК-дисплеем

двойное выкл

двойное выкл

последов. не зависит любые

последов. не зависит любые

последов. не зависит любые

последов. выкл

последов. выкл

коротко не зависит любые

длительно до

длительно до

+ +

коротко

коротко

коротко

72

Зажигание Иконки Охрана

любые кроме

любые кроме

любые кроме

любые кроме

вкл

любые кроме

Время (часы, минуты )

Будильник (часы, минуты)

Будильник (вкл /выкл)

Таймер (часы/минуты)

Таймер (вкл/выкл)

Инструкция по эксплуатации

вкл

вкл

не

зависит

не

зависит

не

зависит

не

зависит

не

зависит

выкл

не

зависит

не

зависит

Команды, выбираемые курсором брелка с ЖК- дисплеем

Команда Нажать Индикация

Действие 1

Активировать

курсорный выбор

Передвижение

курсора

Включить иконку

выбранную

курсором

Выключить иконку

выбранную

курсором

Включить или

выключить режим

автозапуска по

будильнику

Включить или

выключить режим

автозапуска по

таймеру

Включить или

выключить режим

автозапуска по

температуре

Включить или

выключить режим

сервиса

Установить или

отменить

турботаймер

Установить или

отменить

автоматическое

включение охраны

Установить или

отменить режим

иммобилизатора

длительно до

коротко

коротко

коротко

Действие 2

или коротко

коротко

или

коротко

или

коротко

или

коротко

или

коротко

или

коротко

или

+

73

Элементы питания брелков и их замена

В брелках используются различные элементы питания:

• в брелке с обратной связью используется 1 элемент питания “ААА” 1,5В

• в брелке без обратной связи используется 1 элемент питания CR2450, 3В

Время работы элементов питания брелков зависит: от частоты пользования
брелком, от частоты срабатывания пейджера, от выбранного режима
оповещения, от типа установленного элемента питания. Емкости элементов
питания, имеющихся в продаже, могут отличаться в несколько раз.

Среднее время работы элементов питания может составлять:

• для брелка с обратной связью от 6 до 9 месяцев

• для брелка без обратной связи от 9 до 12 месяцев

При разряде элемента питания на индикаторе брелка с обратной связью
отображается иконка , сигнализирующая о необходимости его замены.

Замена элемента питания в брелке с обратной связью выполняется в
следующем порядке:

1. Откройте крышку батарейного отсека брелка и выньте старый элемент питания.

2. Установите новый элемент питания, соблюдая его полярность. Правильное

положение элемента питания указано на корпусе брелка под крышкой.
Закройте крышку брелка.

3. После замены элемента питания откорректируйте показания текущего
времени.

Замена элемента питания в брелке без обратной связи выполняется в
следующем порядке:

1. Разъедините половинки корпуса тонким предметом.

2. Извлеките старый элемент питания и установите новый, соблюдая

полярность. Правильное положение элемента питания указано на контакте
держателя.

3. Сложите половинки корпуса вместе, и сожмите их до щелчка.

74

Инструкция по эксплуатации

Для заметок

75

76

Инструкция по эксплуатации
