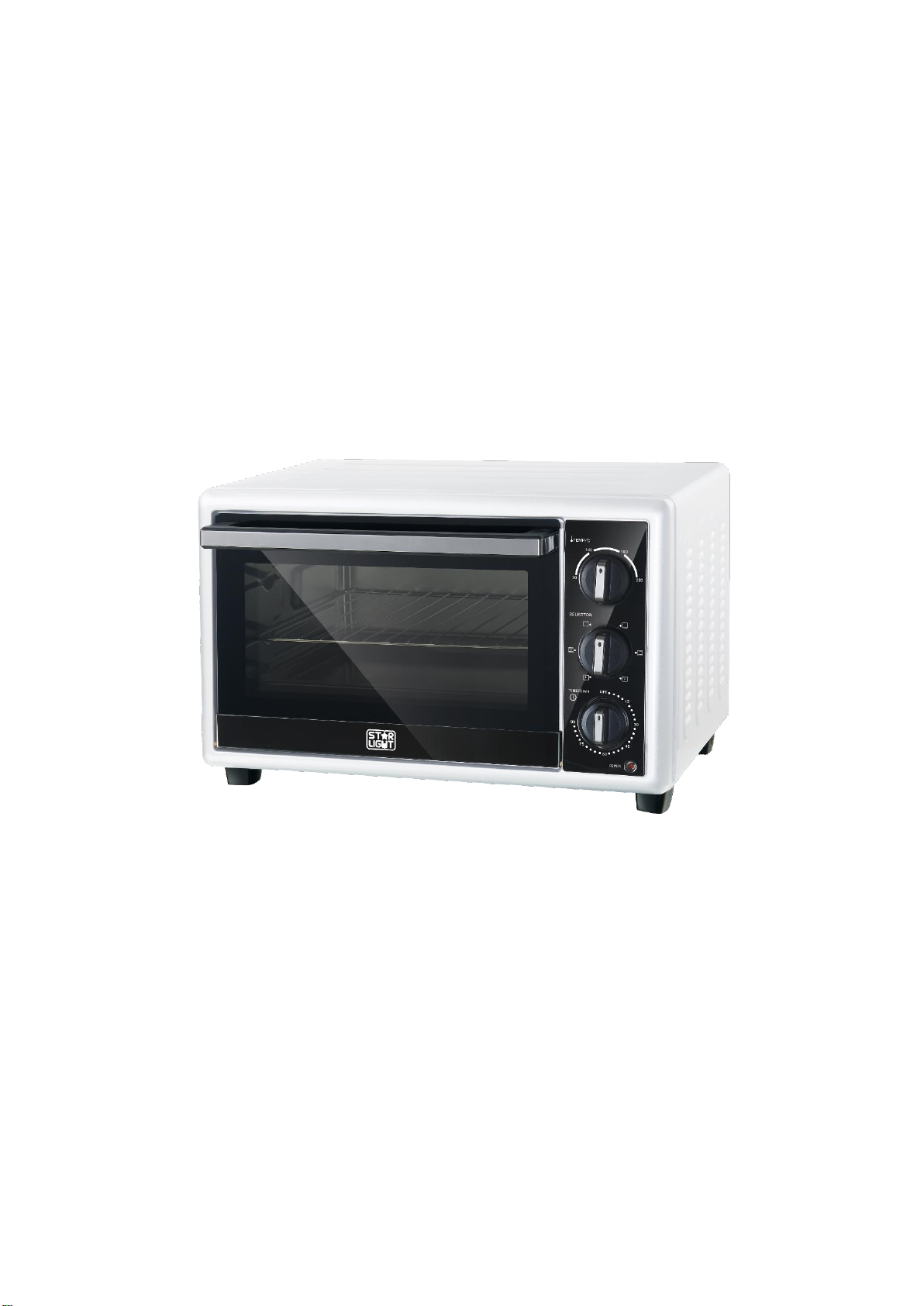

CUPTOR ELECTRIC
CONVECTIE
INSTRUCTION MANUAL
MODEL NO.: KR-71-20(A)
MODEL NR.: CEC-3015M
DOAR PENTRU UZ CASNIC
Page 3
IDENTIFICAREA COMPONENTELOR
Model nr.:
CEC-3015M
Capacitate (L)
30
Retea electrica
220V-240V, 50/60Hz
Consum de energie
1500W
Dimensiuni (mm)
579x400x420 / 628x430x424
Greutate neta
8,2Kg / 9,7Kg
1. Radiator
2. Usa de sticla
3. Carcasa interioara
4. Suport de etajare
5. Manerul usii
6. Carcasa
7. Buton de
temperatura
8. Buton de
pornire/oprire
9. Butonul
temporizatorului
10. Indicator luminos
11. Piciorusul
cuptorului
12. Gratar
13. Manerul tavii
14. Tava de alimente
DATE PRIVIND PARAMETRII
Page 4
Folositi intotdeauna o furculita cand introduceti sau
scoateti tava. Atingerea ei poate produce arsuri
grave.
Cand este incins, nu udati fereastra de sticla cu
apa. Acest lucru poate produce spargerea sticlei.
Cand scoateti stecherul din priza, apucati intotdeauna de
stecher. Nu trageti niciodata de cablu. In caz contrar,
puteti rupe firele din interiorul cablului.
Nu asezati aparatul langa un arzator pe gaz sau o
alta sursa de temperatura ridicata sau nu asezati
un ventilator electric, etc. in dreptul aparatului in
timpul UTILIZARII. Astfel, puteti impiedica
controlul corect al temperaturii.
Termostat
Temporizator
Comutator
Motor
Indicator luminos
Radiator
superior
Radiator
superior
Radiator
inferior
Radiator
inferior
SCHEMA ELECTRICA
ATENTIE
Page 5
Nu folositi cablul de alimentare sau manerul aparatului
cu mainile ude. Scoateti intotdeauna cablul dupa
utilizare sau atunci cand aparatul este lasat
nesupravegheat. Atunci cand stecherul este introdus in
priza, se pot produce defectiuni care pot produce incendii.
Cand gatiti mancaruri cu ulei, precum puiul fript, se recomanda sa
asezati doua folii de aluminiu pe tava pentru a diminua stropirea
uleiului. Asezati o folie pe tava. Apoi uleiul se va scurge printr-o
gaura prevazuta intre folii.
Tava de copt si gratarul
Tava de copt
Aliment (doar in scop de
referinta)
Cum se foloseste
manerul tavii
*Se recomanda
utilizarea ei ca
tava pentru
firimituri.
Pui fript, aripioare,
friptura Hamburg,
mancaruri gratinate,
prajituri, aproape
toate celelalte
alimente gatite in
cuptor
Gratar
Cartofi copti,
alimente uscate
UTILIZARE
Indicatie speciala: componentele si accesoriile variaza in functie de
model. Va rugam sa consultati imaginea aparatului pe care l-ati
cumparat.
Page 6
Tava de copt si
gratar
Pentru alimentele din
care se scurge sucul,
ex. peste fiert, etc.
1. Exista 3 pozitii pentru tava
pentru diferite tipuri de alimente
pe care doriti sa le gatiti. Puteti
regla pozitia de gatit prin
asezarea tavii de gatit si a
gratarului pe suportul superior,
din mijloc sau cel inferior.
(consultati imaginea din partea
dreapta)
2. De exemplu, cand gatiti
macaroane gratinate si doriti ca
partea superioara sa se
rumeneasca mai mult, folositi
suportul din mijloc si cel inferior.
Pentru frigerea puiului, puteti
folosi suportul inferior.
Tavile nu sunt perfect patrate.
Observatie:
Aveti grija cand scoateti din cuptor budinca sau alte lichide calde.
Suport de etajare
Page 7
CONTROLUL FUNCTIILOR
1
Reglati butonul de "Control
al temperaturii" rotind in
sensul acelor ceasornicului
pentru a selecta
temperatura adecvata in
functie de alimentele pe care
urmeaza sa le gatiti.
2
Reglati butonul "Selectorului
functiilor" rotind in sensul
acelor ceasornicului pentru a
selecta functia si convenctia
adecvata.
Buton de control al temperaturii
Selectorul functiilor
3
Reglati „Temporizatorul” la
numarul care indica timpul
de gatit (minute). Acum,
cuptorul este in functiune.
Aveti grija la suprafetele
INCINSE SI NU deschideti
usa de sticla in timpul gatirii!
Rezistenta superioara
Rezistenta inferioara
Temporizator
Rezistenta superioara +
inferioara
Rezistenta superioara +
convectie
Rezistenta inferioara +
convectie
Rezistenta superioara +
inferioara + Convectie
Page 8
METODA DE CURATARE
Scoateti stecherul din priza si lasati aparatul sa se
raceasca inainte de curatare.
Cand il curatati, spalati suprafata interioara si cea
exterioara, tava, gratarul si manerul tavii cu o carpa
moale de bumbac (sau un burete) si detergent
neutru. Apoi spalati-l cu apa curata. Nu folositi perii
dure sau alte obiecte pentru a-l spala pentru a nu
zgaria suprafata interioara a cuptorului si a proteja
tava, gratarul si furculita.
Nu folositi produse de curatare toxice sau abrazive
precum benzina, pudra de lustruire, solvent.
Tipul
alimentului
Numarul sau
grosimea
Temperatura (℃)
Temporizator
(min.)
Sandvis
2-3 buc
200
2-4
Paine prajita
2-4 buc
250
2-6
Hamburger
2-3 buc
200
3-6
Peste
1-3 buc
200
6-11
Sunca
2-3 cm
200
6-11
Carnati
3-4 buc
200-250
7-11
Prajitura
1-2 buc
150
18-28
Friptura
1-2 cm
250
9-15
Pui
Jumatate de
pui
180-200
28-40
GATIREA ALIMENTELOR COMUNE
Page 9
INSTRUCTIUNI DE UTILIZARE
Inainte de utilizarea aparatului pentru prima oara:
Incalziti cuptorul cand este gol.
(1) Introduceti tava si gratarul.
(2) Reglati butonul de selectare a rezistentelor in pozitia
„SUPERIOARA SI INFERIOARA”, reglati butonul de control al
temperaturii la "250℃” si incalziti cuptorul cand este gol timp de 10
minute.
Observatie:
La inceput cuptorul va emana miros de arsura si fum iar acest lucru
nu reprezinta o defectiune.
Butonul de control al temperaturii:
Reglati Butonul de control al temperaturii pentru alimentele pe care
doriti sa le gatiti
Butonul de selectare a rezistentelor:
Selectati rezistenta „superioara”, „inferioara” sau „superioara si
inferioara” conform alimentelor pe care doriti sa le gatiti. Puteti
constata daca rezistentele functioneaza, observand indicatorul
luminos frontal.
1. Reglati sageata de pe butonul temporizatorului
la numarui care indica timpul de gatit (minute)
conform alimentelor pe care doriti sa le gatiti.
2. Reglati Temporizatorul rotindu-l in sensul
acelor ceasornicului.
Cuptorul se va opri automat la sfarsitul timpului
selectat si va emite un semnal sonor.
• Cand setati Temporizatorul la un timp mai mic
de 5 minute, reglati-l la un timp mai mare de 6
minute iar apoi la timpul selectat.
3. Cuptorul se poate opri manual in timpul gatirii
prin rotirea Temporizatorului in sensul contrar
acelor ceasornicului in pozitia „OFF”.
Observatie:
Daca interiorul cuptorului este murdar, procesul de gatit poate dura
mai mult decat normal.
Page 10
ATENTIE
Daca cuptorul este prea aproape de perete, peretele se va arde sau
pata. Asigurati-va ca perdelele, etc. nu intra in contact cu corpul
cuptorului.
Nu asezati niciun obiect intre partea inferioara a cuptorului si
suprafata pe care il asezati. Obiectul asezat in acea pozitie poate lua
foc.
Nu asezati obiecte pe cuptor in timp ce este in
functiune; caldura poate produce deformarea,
craparea acestora, etc.
Nu puteti incalzi alimentele din sticle sau
conserve deoarece sticla sau conserva ar
exploda si va puteti opari.
Aveti grija! Sa nu va produceti arsuri in timpul
utilizarii sau imediat dupa utilizarea aparatului.
Componentele de metal si sticla usii devin
extrem de incinse in timpul utilizarii. Aveti grija
sa nu le atingeti cand deschideti si inchideti
usa.
Curentul alternativ trebuie alimentat printr-o
priza instalata corespunzator. Introduceti
stecherul complet in priza. In caz contrar, acesta
se poate incinge. Nu folositi o priza electrica de
lumina. Nu conectati niciodata mai multe
stechere la aceeasi priza.
Page 11
ATENTIE:
Daca cablul de alimentare se deterioreaza, acesta trebuie inlocuit
de catre producator sau unitatea de service sau persoana calificata
in vederea evitarii pericolelor.
AVERTISMENT SPECIAL:
Simbol de reciclare, nu aruncati produsul impreuna cu
deseurile menajere.
Atentie: Temperatura suprafetei accesibile.
ANEXA MANUAL INSTRUCTIUNI DE UTILIZARE
Dante International S.A. preia deseuri de echipamente electrice si
electronice (DEEE) in sistem “unul la unul” si DEEE de dimensiuni
foarte mici.
Informatii privind DEEE, avand in vedere prevederile O.U.G.
195/2005 privind protectia mediului si O.U.G. 5/2015 privind
deseurile de echipamente electronice:
Cumparatorii si utilizatorii finali vor avea in vedere urmatoarele:
1. Cumparatorii si utilizatorii finali au obligatia de a nu elimina
deseurile de echipamente electrice si electronice (DEEE) ca
deseuri municipale nesortate si de a colecta separat aceste DEEE.
Page 12
2. Colectarea DEEE se va efectua prin serviciul public de colectare
a DEEE, direct de catre Dante International S.A. si prin centre de
colectare organizate de operatori economici autorizati pentru
colectarea DEEE.
3. Cumparatorii si utilizatorii finali au posibilitatea de a preda DEEE
in mod gratuit la punctele de colectare specificate la momentul
achizitiei unui produs nou din aceeasi categorie; astfel, Dante
International S.A. aplica politica de colectare a DEEE in sistem de
preluare a echipamentelor unul la unul, conform legislatiei in
vigoare, daca echipamentul predat este echivalent si a indeplinit
aceleasi functii ca si echipamentul nou furnizat. Se pot preda
DEEE echivalent la toate showroom-urile Dante International S.A..
4. Dante International S.A. asigura colectarea DEEE de dimensiuni
foarte mici, in timpul programului de lucru, de la utilizatorii finali, cu
titlu gratuit, fara obligatia acestora de a cumpara echipamente
electrice si electronice (EEE) de tip echivalent, in cadrul
urmatoarelor Showroom-uri Dante International S.A. situate la
adresa:
• Grant Shopping Center Soseaua Virtutii, Nr. 148, sector 6,
sector 6, Bucuresti;
• Strada Niciman 2 Complex Axa Niciman, Iasi, jud. Iasi.
Page 13
5. Simbolul care indica faptul ca echipamentele electrice si
electronice fac obiectul unei colectari separate reprezinta o pubela
cu roti barata cu o cruce, ca in imaginea alaturata.
6. Pictograma prevazuta mai sus indica faptul ca DEEE nu trebuie
amestecate cu deseurile menajere si ca ele fac obiectul unei
colectari separate.
7. Cumparatorii si utilizatorii finali au obligatia de a reutiliza si/sau
recicla DEEE precum si aceea de a folosi orice alte forme de
valorificare a DEEE.
Potentialele efecte nocive asupra mediului si sanatatii umane ca
urmare a prezentei substantelor periculoase in EEE.
