Star Dreams STAR 2012 User Manual [ru]

Л

Л

Л

З

апасной

Кабель питания с

Кронштейн крепления

Велкро застёжка

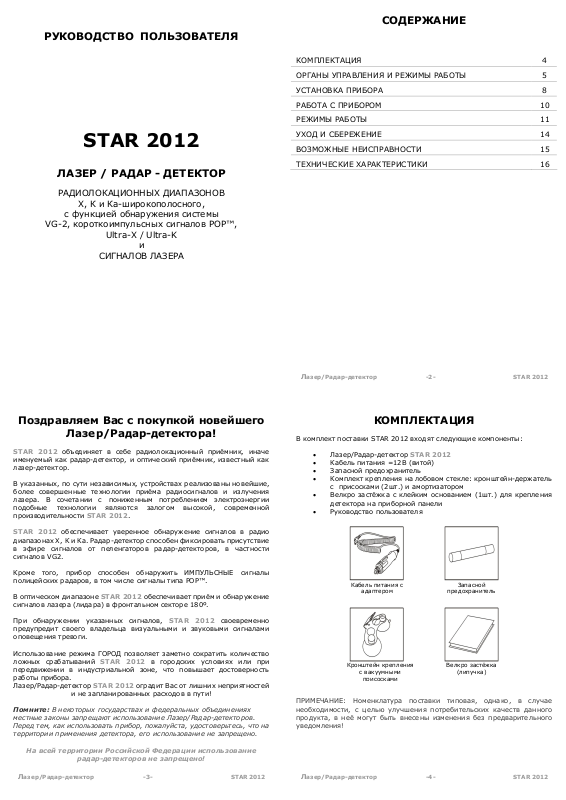

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

STAR 2012

ЛАЗЕР / РАДАР - ДЕТЕКТОР

РАДИОЛОКАЦИОННЫХ ДИАПАЗОНОВ

Х, К и Ка-широкополосного,

с функцией обнаружения системы

VG-2, короткоимпульсных сигналов POP™,

Ultra-X / Ultra-K

и

СИГНАЛОВ ЛАЗЕРА

СОДЕРЖАНИЕ

КОМПЛЕКТАЦИЯ 4

ОРГАНЫ УПРАВЛЕНИЯ И РЕЖИМЫ РАБОТЫ 5

УСТАНОВКА ПРИБОРА 8

РАБОТА С ПРИБОРОМ 10

РЕЖИМЫ РАБОТЫ 11

УХОД И СБЕРЕЖЕНИЕ 14

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 15
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16

азер/Радар-детектор -2- STAR 2012

Поздравляем Вас с покупкой новейшего

Лазер/Радар-детектора!

STAR 2012 объединяет в себе радиолокационный приёмник, иначе

именуемый как радар-детектор, и оптический приёмник, известный как
лазер-детектор.

В указанных, по сути независимых, устройствах реализованы новейшие,
более совершенные технологии приёма радиосигналов и излучения
лазера. В сочетании с пониженным потреблением электроэнергии
подобные технологии являются залогом высокой, современной
производительности STAR 2012.

STAR 2012 обеспечивает уверенное обнаружение сигналов в радио

диапазонах Х, К и Ка. Радар-детектор способен фиксировать присутствие
в эфире сигналов от пеленгаторов радар-детекторов, в частности
сигналов VG2.

Кроме того, прибор способен обнаружить ИМПУЛЬСНЫЕ сигналы
полицейских радаров, в том числе сигналы типа POP™.

В оптическом диапазоне STAR 2012 обеспечивает приём и обнаружение
сигналов лазера (лидара) в фронтальном секторе 180º.

При обнаружении указанных сигналов, STAR 2012 своевременно
предупредит своего владельца визуальными и звуковыми сигналами
оповещения тревоги.

Использование режима ГОРОД позволяет заметно сократить количество
ложных срабатываний STAR 2012 в городских условиях или при
передвижении в индустриальной зоне, что повышает достоверность
работы прибора.
Лазер/Радар-детектор STAR 2012 оградит Вас от лишних неприятностей

Помните: В некоторых государствах и федеральных объединениях
местные законы запрещают использование Лазер/Радар-детекторов.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на
территории применения детектора, его использование не запрещено.

На всей территории Российской Федерации использование

азер/Радар-детектор -3- STAR 2012

и не запланированных расходов в пути!

радар-детекторов не запрещено!

КОМПЛЕКТАЦИЯ

В комплект поставки STAR 2012 входят следующие компоненты:

 Лазер/Радар-детектор STAR 2012
 Кабель питания =12В (витой)
 Запасной предохранитель
 Комплект крепления на лобовом стекле: кронштейн-держатель

с присосками (2шт.) и амортизатором

 Велкро застёжка с клейким о снованием (1шт.) для крепления

детектора на приборной панели

 Руководство пользователя

ПРИМЕЧАНИЕ: Номенклатура поставки типовая, однако, в случае
необходимости, с целью улучшения потребительских качеств данного
продукта, в неё могут быть внесены изменения без предварительного
уведомления!

азер/Радар-детектор -4- STAR 2012

адаптером

с вакуумными

предохранитель

(липучка)

Л

ОРГАНЫ УПРАВЛЕНИЯ И РЕЖИМЫ

Л

Л

Л

РАБОТЫ

Внешний вид и состав Лазер/радар-детектора STAR 2012 показаны на
рисунке:

1. Включение детектора и регулировка громкости

Включение/выключение и изменение уровня громкости при бора
совмещёно в одном устройстве - поворотном выключателе/регуляторе
громкости (POWER/VOL).

2. Кнопка изменения яркости свечения дисплея («DIM»)

С помощью кнопки «DIM» возможно дискретно изменять яркость

светодиодов дисплея.

Четыре варианта яркости дисплея:

азер/Радар-детектор -5- STAR 2012

Р Х К/Ка С 2 3 4 L

нормальная (Bright, 100%) – пониженная (Dim, 50%) – минимальная
(Dimmer, 25%) – нулевая (Dark, 0% = дисплей отключен).
К регулировке яркости целесообразно прибегать исходя из условий
освещённости. Так, например, в тёмное время суток интенсивное
свечение дисплея может вызвать усталость глаз и поэтому
рекомендуется использовать менее яркий дисплей. С другой стороны, в
условиях хорошей освещённости комфортнее работать с более ярким
дисплеем.

3. Кнопка отключения звука («MUTE»)

Кнопка «MUTE» оперативно, одним нажатием, отключает звуковое
оповещение детектора – и ными словами, она активирует режим
МОЛЧАНИЕ. Чтобы избежать лишней нагрузки на слух, когда
избыточный или непрерывный звук отвлекает водителя от дороги,
используйте режим МОЛЧАНИЕ.

4. Кнопка переключения режимов ГОРОД/ТРАССА («CITY»)

При вождении в условиях города, нажатие на кнопку «CITY» позволит
снизить уровень ложных тревог – прибор делается менее
восприимчивым к помехам.
При движении по трассе за пределами городской инфраструктуры или в
сельской местности повторное нажатие на кнопку «CITY» отключает
режим ГОРОД и активирует режим ТРАССА. Режим ТРАССА ­максимальная чувствительность детектора, и как следствие,
максимальная дальность обнаружения сигнала радара.

5. Гнездо для подключения напряжения питания («DC 12V»)

К этому разъёму (тип Jack-M) подключается малый наконечник кабеля
(Jack-F) питания. Центральный контакт в гнезде DC 12V и меет
положительную (+) полярность.

6. Радио антенна

Обнаружение сигнала полицейского радара, в радиодиапазоне.

7. Линза приёма сигнала лазера

Лазер-детектор STAR 2012 оснащён оптической линзой, которая
позволяет обнаруживать сигнал полицейского лазера (лидара) в
фронтальном секторе 180.

8. Звуковой сигнализатор

Используется для воспроизведения тонального звукового сигнала.

9. Индикатор ПИТАНИЕ-ВКЛ представляет собой точечный
светодиод, обозначается символом [P], который загорается жёлтым

азер/Радар-детектор -6- STAR 2012

цветом после включения прибора и прохождения цикла
автоматического тестирования. Постоянное свечение данного
индикатора подтверждает правильность подключения прибора, его
исправность и готовность к работе.

10. Индикатор сигнала X-диапазона выполнен в виде точечного
светодиода красного цвета, обозначается символом [Х]. Сигнализирует
(мигает) владельцу об обнаружении присутствия сигнала в ди апазоне Х.
Совместно с указанным индикатором на дисплее отображается
значение интенсивности принимаемого сигнала, в виде цифр [2], [3]
или [4]. Синхронно с визуальными предупреждениями начнётся
воспроизведение, определённого для диапазона Х, звукового
оповещения.

11. Индикатор сигнала в диапазонах K или Ka выполнен в виде
точечного светодиода зелёного цвета [K/Ka]. Сигнализирует (мигает)
владельцу об обнаружении присутствия сигнала в K или Ka диапазоне.
Совместно с указанным индикатором на дисплее отображается
значение интенсивности принимаемого сигнала, в виде цифр [2], [3]
или [4]. Синхронно с визуальными предупреждениями начнётся
воспроизведение, определённого для диапазона К и отличного для
диапазона Ка, звукового оповещения.

12. Индикатор режима ГОРОД выполнен в виде точечного
светодиода жёлтого цвета [С]. Указанный индикатор, после нажатия на
кнопку «CITY», подтверждает включение режима ГОРОД (режима
пониженной чувствительности детектора).

13. Индикатор интенсивности принимаемого сигнала выполнен в
виде последовательности символов - цифр красного цвета [2], [3], [4].
Отображает условное значение уровня мощности полученного сигнала.
В зависимости от показаний индикатора, опытный пользователь,
способен определить приблизительную дальность до источника
сигнала (полицейского радара).
Индикатор сигнала VG-2
Совместное мигание индикаторов [2], [3] и [4] сигнализирует об
обнаружении системы VG-2. Совместно с индикатором прозвучит,
определённое для сигнала системы VG-2, звуковая тревога.

14. Индикатор сигнала лазера выполнен в виде точечного
светодиода зелённого цвета [L]. Сигнализирует оператору об
обнаружение сигнала оптического диапазона (сигнала лазера).
Синхронно с визуальными предупреждениями начнётся

азер/Радар-детектор -7- STAR 2012

воспроизведение, определённого для сигнала лазера, звукового
оповещения.

15. Паз для установки прибора на кронштейн-держатель

позволяет надёжно удерживать корпус прибора в рабочем положении.

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора

по направлению движения. Для успешной работы радар-детектора
необходимо выбрать место для его установки, обеспечивающее
максимальный обзор антенны и оптической линзы. В секторе
обнаружения прибора (с внешней стороны прибора) не должно быть
мешающего препятствия. Различные декоративные и другие элементы,
расположенные между детектором и ветровым стеклом, снижают
эффективность работы устройства или его блокируют.

при котором исключается ограничение обзора водителя и угроза
причинения вреда водителю (пассажиру) при резком торможении или
другой не штатной ситуации на дороге.

являются мешающим фактором для эффективной работы
радар-детектора. Наличие встроенного (электрического) обогрева стекла
может блокировать прохождение сигнала, соответственно
радар-детектор не отреагирует на сигнал полицейского радара.

сигнализации могут вызывать непрерывные ложные сигнала. При
наличии таких датчиков постарайтесь разнести подальше друг от друга
радар-детектор и датчик.

Способы установки

Монтаж на панели приборов

Велкро застёжка (липучка), входящая в комплект поставки прибора,
возможно, является лучшим способом крепления для некоторых моделей
автомобилей.
Для установки Лазер/Радар-детектора STAR на панель приборов
необходимо:

Лазер/Радар-детектор устанавливается строго горизонтально и

В то же время детектор должен располагаться, таким образом,

Необходимо помнить! Некоторые виды тонировки стекла

Некоторые виды датчиков (датчик объёма) Вашей

1. Тщательно протереть место предполагаемой установки
радар-детектора на приборной панели, а также основание
самого прибора, используя для э того влажную ткань.
Подождать высыхание поверхностей.

2. Удалить защитное бумажное покрытие с клейкой основы велкро

азер/Радар-детектор -8- STAR 2012
