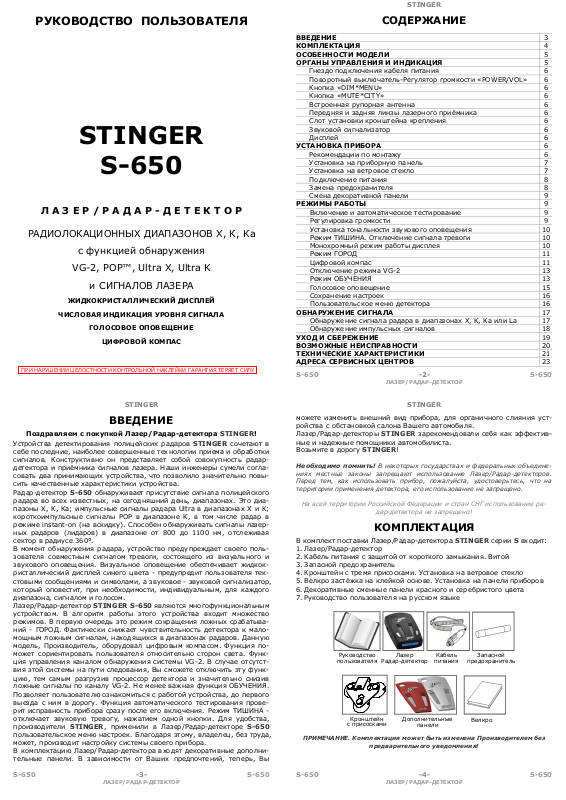

ПРИ НАРУШЕНИИ ЦЕЛОСТНОСТИ
КОНТРОЛЬНОЙ НАКЛЕЙКИ ГАРАНТИЯ ТЕРЯЕТ СИЛУ
STINGER
Руководство
Запасной
Кабель
Лазер
Кронштейн
с присосками
Велкро
Дополнительные
панели
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
STINGER
S-650
Л А З Е Р / Р А Д А Р - Д Е Т Е К Т О Р
РАДИОЛОКАЦИОННЫХ ДИАПАЗОНОВ Х, К, Ка
с функцией обнаружения
VG-2, POP™, Ultra X, Ultra K
и СИГНАЛОВ ЛАЗЕРА
ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ
ЧИСЛОВАЯ ИНДИКАЦИЯ УРОВНЯ СИГНАЛА
ГОЛОСОВОЕ ОПОВЕЩЕНИЕ
ЦИФРОВОЙ КОМПАС
ВВЕДЕНИЕ 3
КОМПЛЕКТАЦИЯ 4
ОСОБЕННОСТИ МОДЕЛИ 5
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ 5
Гнездо подключения кабеля питания 6
Поворотный выключатель-Регулятор громкости «POWER/VOL» 6
Кнопка «DIM*MENU» 6
Кнопка «MUTE*CITY» 6
Встроенная рупорная антенна 6
Передняя и задняя линзы лазерного приёмника 6
Слот установки кронштейна крепления 6
Звуковой сигнализатор 6
Дисплей 6
УСТАНОВКА ПРИБОРА 6
Рекомендации по монтажу 6
Установка на приборную панель 7
Установка на ветровое стекло 7
Подключение питания 8
Замена предохранителя 8
Смена декоративной панели 9
РЕЖИМЫ РАБОТЫ 9
Включение и автоматическое тестирование 9
Регулировка громкости 9
Установка тональности звукового оповещения 10
Режим ТИШИНА. Отключение сигнала тревоги 10
Монохромный режим работы дисплея 10
Режим ГОРОД 11
Цифровой компас 11
Отключение режима VG-2 13
Режим ОБУЧЕНИЯ 13
Голосовое оповещение 15
Сохранение настроек 16
Пользовательское меню детектора 16
ОБНАРУЖЕНИЕ СИГНАЛА 17
Обнаружение сигнала радара в диапазонах Х, К, Ка или La 17
Обнаружение импульсных сигналов 18
УХОД И СБЕРЕЖЕНИЕ 19
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 20
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 21
АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ 23
S-650 -2- S-650
СОДЕРЖАНИЕ
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER
ВВЕДЕНИЕ
Поздравляем с покупкой Лазер/Радар-детектора STINGER!
Устройства детектирования полицейских радаров STINGER сочетают в
себе последние, наиболее совершенные технологии приема и обработки
сигналов. Конструктивно он представляет собой совокупность радардетектора и приёмника сигналов лазера. Наши инженеры сумели согласовать два принимающих устройства, что позволило значительно повысить качественные характеристики устройства.
Радар-детектор S-650 обнаруживает присутствие сигнала полицейского
радара во всех известных, на сегодняшний день, диапазонах. Это диапазоны Х, К, Ка; импульсные сигналы радара Ultra в диапазонах X и K;
короткоимпульсные сигналы РОР в диапазоне К, в том числе радар в
режиме instant-on (на вскидку). Способен обнаруживать сигналы лазерных радаров (лидаров) в диапазоне от 800 до 1100 нм, отслеживая
сектор в радиусе 360°.
В момент обнаружения радара, устройство предупреждает своего пользователя совместным сигналом тревоги, состоящего из визуального и
звукового оповещения. Визуальное оповещение обеспечивает жидкокристаллический дисплей синего цвета - предупредит пользователя текстовыми сообщениями и символами, а звуковое - звуковой сигнализатор,
который оповестит, при необходимости, индивидуальным, для каждого
диапазона, сигналом и голосом.
Лазер/Радар-детектор STINGER S-650 являются многофункциональным
устройством. В алгоритм работы этого устройства входит множество
режимов. В первую очередь это режим сокращения ложных срабатываний - ГОРОД. Фактически снижает чувствительность детектора к маломощным ложным сигналам, находящихся в диапазонах радаров. Данную
модель, Производитель, оборудовал цифровым компасом. Функция поможет сориентировать пользователя относительно сторон света. Функция управления каналом обнаружения системы VG-2. В случае отсутствия этой системы на пути следования, Вы сможете отключить эту функцию, тем самым разгрузив процессор детектора и значительно снизив
ложные сигналы по каналу VG-2. Не менее важная функция ОБУЧЕНИЯ.
Позволяет пользователю ознакомиться с работой устройства, до первого
выезда с ним в дорогу. Функция автоматического тестирования проверит исправность прибора сразу после его включения. Режим ТИШИНА отключает звуковую тревогу, нажатием одной кнопки. Для удобства,
производители STINGER, применили в Лазер/Радар-детекторе S-650
пользовательское меню настроек. Благодаря этому, владелец, без труда,
может, производит настройку системы своего прибора.
В комплектацию Лазер/Радар-детектора входят декоративные дополнительные панели. В зависимости от Ваших предпочтений, теперь, Вы
S-650 -3- S-650
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER
можете изменить внешний вид прибора, для органичного слияния устройства с обстановкой салона Вашего автомобиля.
Лазер/Радар-детекторы STINGER зарекомендовали себя как эффективные и надежные помощники автомобилиста.
Возьмите в дорогу STINGER!
Необходимо помнить! В некоторых государствах и федеральных об ъединениях местные законы запрещают использование Лазер/Радар-детекторов.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на
территории применения детектора, его использование не запрещено.
На всей территории Российской Федерации и стран СНГ использование ра-
дар-детектора не запрещено!
КОМПЛЕКТАЦИЯ
В комплект поставки Лазер/Радар-детектора STINGER серии S входит:
1. Лазер/Радар-детектор
2. Кабель питания с защитой от короткого замыкания. Витой
3. Запасной предохранитель
4. Кронштейн с тремя присосками. Установка на ветровое стекло
5. Велкро застёжка на клейкой основе. Установка на панели приборов
6. Декоративные сменные панели красного и серебристого цвета
7. Руководство пользователя на русском языке
ПРИМЕЧАНИЕ. Комплектация может быть изменена Производителем без
пользователя
Радар-детектор
предварительного уведомления!
питания
предохранитель
S-650 -4- S-650
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER
Кнопка
Кнопка
Звуковой
Слот установки
Встроенная
Передняя и
зы
Гнездо
Поворотный
Дисплей
ОСОБЕННОСТИ МОДЕЛИ
Обнаружение радара в диапазонах Х, К, Ка, а так же импульсные и
короткоимпульсные радары Ultra X, Ultra K, РОР, в том числе рабо-
тающие в режиме instant-on
Обнаружение сигнала лазера (La) в секторе 360°
Отключаемый режим обнаружения системы VG-2
Цифровая обработка сигнала
Защита от ложных срабатываний. Режим ГОРОД
Жидкокристаллический дисплей синего цвета
Графическая и числовая индикация уровня принимаемого сигнала
Отключение подсветки дисплея
Голосовое оповещение на русском и английском языках
Индивидуальное оповещение по диапазонам и типу сигнала
Интенсивность звуковой тревоги пропорциональна мощности сигнала
Плавная регулировка звука
Изменение тона звукового сигнала
Режим ТИШИНА. Отключение звуковой тревоги
Цифровой компас
Режим ОБУЧЕНИЯ. Демонстрация работы радар-детектора
Режим автоматического тестирования прибора
Пользовательское меню настроек
Декоративная сменная панель. Изменение цветовой гаммы прибора
Два варианта установки. Панель приборов и ветровое стекло
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ
Внешний вид, органы управления и индикация показаны на рисунке:
задняя лин
оптического
приёмника
подключения
кабеля питания
выключатель-
Регулятор
громкости
«DIM*MENU»
S-650 -5- S-650
ЛАЗЕР/РАДАР-ДЕТЕКТОР
рупорная
антенна
кронштейна крепления
сигнализатор
«MUTE*CITY»
STINGER
Гнездо подключения кабеля питания: электрический разъем, пред-
назначенный для подключения источника питания через кабель питания. Подробности в главе «Установка прибора».
Поворотный выключатель-Регулятор громкости «POWER/VOL»:
коммутирующее устройство с функцией реостата. Орган управления
предназначен для включения (выключения) радар-детектора и регулировки громкости звука. Подробности в главе «Режимы работы».
Кнопка «DIM*MENU»: орган управления, предназначенный для настройки яркости свечения дисплея, запуска функции ОБУЧЕНИЯ, а так
же перехода в пользовательское меню настройки прибора. Подробности
в главе «Режимы работы».
Кнопка «MUTE*CITY»: орган управления, предназначенный для отключения звукового сигнала тревоги и изменение чувствительности
радар-детектора (включение режима ГОРОД). Подробности в главе
«Режимы работы».
Встроенная рупорная антенна: антенное устройство, предназначенное для приёма сверхвысокочастотного сигнала в диапазоне Х, К или Ка
для дальнейшей обработки, с целью определения степени принадлежности принятого сигнала к полицейскому радару.
Передняя и задняя линзы лазерного приёмника: оптические устройства, предназначенные для приёма, усиления и передачи сигнала в
лазерный приёмник детектора. Задняя линза расширяет сектор приема
сигнала лазера до 360°.
Слот установки кронштейна крепления: технологический паз,
предназначенный для фиксации устройства на кронштейне, при установке радар-детектора на ветровое стекло.
Звуковой сигнализатор: звуковое устройство, динамик. Сигнализатор
расположен в основании прибора и предназначен для генерации звуковых сигналов тревоги (голосовых сообщений), при обнаружении сигнала радара (лидара), а так же воспроизведения звуковых сигналов, подтверждающих изменения режима работы или активации (деактивации)
функций детектора.
Дисплей: восьмиразрядное жидкокристаллическое табло, предназначенное для визуального предупреждения пользователя при обнаружении сигнала радара (лидара), а так же отображения текущего режима
работы радар-детектора и информации цифрового компаса.
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по направлению движения автомобиля относительно радиоантенны и передней линзы оптического приёмника (фронтальная часть прибора). Для
успешной работы радар-детектора необходимо выбрать место установки,
обеспечивающее максимальный обзор проезжей части прибором. Сек-
S-650 -6- S-650
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER
тор обнаружения детектора не должен ограничиваться посторонними
предметами. Присутствие декоративных элементов, цифровых устройств
или других приложений между детектором и ветровым стеклом, снижает
эффективность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кроме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответственно радар-детектор не отреагирует на сигнал полицейского радара.
Установка на приборную панель
Велкро застёжка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант крепления.
Для установки Лазер/Радар-детектора STINGER на панель приборов
необходимо:
1. Тщательно протереть место предполагае-
мой установки на панели приборов, а также
основание самого радар-детектора, используя для этого влажную ткань. Дождаться
высыхание поверхностей.
2. Удалить защитное бумажное покрытие с
клейкой основы велкро и прижать к основанию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с
другой стороны велкро и прижать клейкой
стороной, к выбранному месту установки на панели приборов, на 10 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
ВНИМАНИЕ! Приклеивать велкро застёжку необходимо при температуре поверхностей не ниже +5°С. При температуре ниже +5°С свойства
клейкого основания резко ухудшаются и удержание детектора на поверхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро застёжки снижает надёжность крепления устройства на приборной панели.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает использование кронштейна с вакуумными крепежами (присосками), входящими в комплект поставки.
S-650 -7- S-650
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить при-
соски на кронштейне, вставив их в специально выполненные отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом
стекле нужно прижать присоски с небольшим
усилием к поверхности стекла.
3. Чтобы установить детектор на держателе кронштейна, используйте
слот установки в верхней, фронтальной части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необходимости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения слота установки кронштейна и корпуса прибора.
Подключение питания
Питание Лазер/Радар-детектора STINGER S рассчитано от сети постоянного напряжения в диапазоне 12 - 16В, с отрицательным потенциалом (минусом) на корпусе автомобиля. Не соответствие питающего напряжения приводит к снижению эффективности прибора (пропуск сигнала радара, увеличение количества ложных срабатываний) или полному отказу детектора.
В комплектацию прибора входит кабель питания с адаптером прикуривателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детек-
тора. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предохранитель
(тип 3AG или 6G2A 250V - входит в комплект).
Неисправный предохранитель меняется следующим образом:
1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при-
держивая прижимную пружину.
Обратите внимание: откручивать необходимо осторожно, так как
предохранитель прижат пружиной, которая при высвобождении может
вылететь.
2. Извлеките предохранитель и установите на его место новый.
S-650 -8- S-650
