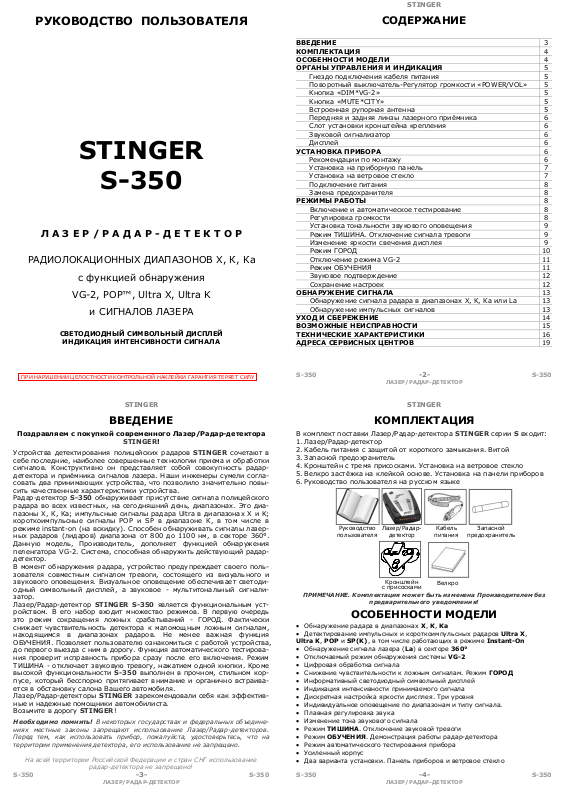

Star Dreams S350 User Manual [ru]

ПРИ НАРУШЕНИИ ЦЕЛОСТНОСТИ КОНТРОЛЬНОЙ НАКЛЕЙКИ ГАРАНТИЯ ТЕРЯЕТ СИЛУ

STINGER

Руководство

Запасной

Кабель

Лазер/Радар

Кронштейн

Велкро

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

STINGER

S-350

Л А З Е Р / Р А Д А Р - Д Е Т Е К Т О Р

РАДИОЛОКАЦИОННЫХ ДИАПАЗОНОВ Х, К, Ка

с функцией обнаружения

VG-2, POP™, Ultra X, Ultra K

и СИГНАЛОВ ЛАЗЕРА

СВЕТОДИОДНЫЙ СИМВОЛЬНЫЙ ДИСПЛЕЙ

ИНДИКАЦИЯ ИНТЕНСИВНОСТИ СИГНАЛА

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3 КОМПЛЕКТАЦИЯ 4 ОСОБЕННОСТИ МОДЕЛИ 4 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ 5

Гнездо подключения кабеля питания 5 Поворотный выключатель-Регулятор громкости «POWER/VOL» 5 Кнопка «DIM*VG-2» 5 Кнопка «MUTE*CITY» 5 Встроенная рупорная антенна 5 Передняя и задняя линзы лазерного приёмника 6 Слот установки кронштейна крепления 6 Звуковой сигнализатор 6 Дисплей 6 УСТАНОВКА ПРИБОРА 6 Рекомендации по монтажу 6 Установка на приборную панель 7 Установка на ветровое стекло 7 Подключение питания 8 Замена предохранителя 8 РЕЖИМЫ РАБОТЫ 8 Включение и автоматическое тестирование 8 Регулировка громкости 8 Установка тональности звукового оповещения 9 Режим ТИШИНА. Отключение сигнала тревоги 9 Изменение яркости свечения дисплея 9 Режим ГОРОД 10 Отключение режима VG-2 11 Режим ОБУЧЕНИЯ 11 Звуковое подтверждение 12 Сохранение настроек 12 ОБНАРУЖЕНИЕ СИГНАЛА 13 Обнаружение сигнала радара в диапазонах Х, К, Ка или La 13 Обнаружение импульсных сигналов 13

УХОД И СБЕРЕЖЕНИЕ 14 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 15 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16 АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ 19

S-350 -2- S-350

ЛАЗЕР/РАДАР-ДЕТЕКТОР

STINGER

ВВЕДЕНИЕ

Поздравляем с покупкой современного Лазер/Радар-детектора

Устройства детектирования полицейских радаров STINGER сочетают в себе последние, наиболее совершенные технологии приема и обработки сигналов. Конструктивно он представляет собой совокупность радардетектора и приёмника сигналов лазера. Наши инженеры сумели согласовать два принимающих устройства, что позволило значительно повысить качественные характеристики устройства. Радар-детектор S-350 обнаруживает присутствие сигнала полицейского радара во всех известных, на сегодняшний день, диапазонах. Это диапазоны Х, К, Ка; импульсные сигналы радара Ultra в диапазонах X и K; короткоимпульсные сигналы РОР и SP в диапазоне К, в том числе в режиме instant-on (на вскидку). Способен обнаруживать сигналы лазерных радаров (лидаров) диапазона от 800 до 1100 нм, в секторе 360°. Данную модель, Производитель, дополняет функцией обнаружения пеленгатора VG-2. Система, способная обнаружить действующий радардетектор. В момент обнаружения радара, устройство предупреждает своего пользователя совместным сигналом тревоги, состоящего из визуального и звукового оповещения. Визуальное оповещение обеспечивает светодиодный символьный дисплей, а звуковое - мультитональный сигнализатор. Лазер/Радар-детектор STINGER S-350 является функциональным устройством. В его набор входит множество режимов. В первую очередь это режим сокращения ложных срабатываний - ГОРОД. Фактически снижает чувствительность детектора к маломощным ложным сигналам, находящимся в диапазонах радаров. Не менее важная функция ОБУЧЕНИЯ. Позволяет пользователю ознакомиться с работой устройства, до первого выезда с ним в дорогу. Функция автоматического тестирования проверит исправность прибора сразу после его включения. Режим ТИШИНА - отключает звуковую тревогу, нажатием одной кнопки. Кроме высокой функциональности S-350 выполнен в прочном, стильном корпусе, который бесспорно притягивает внимание и органично встраивается в обстановку салона Вашего автомобиля. Лазер/Радар-детекторы STINGER зарекомендовали себя как эффективные и надежные помощники автомобилиста. Возьмите в дорогу STINGER!

Необходимо помнить! В некоторых государствах и федеральных об ъединениях местные законы запрещают использование Лазер/Радар-детекторов. Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на территории применения детектора, его использование не запрещено.

На всей территории Российской Федерации и стран СНГ использование

S-350 -3- S-350

радар-детектора не запрещено!

STINGER!

ЛАЗЕР/РАДАР-ДЕТЕКТОР

STINGER

КОМПЛЕКТАЦИЯ

В комплект поставки Лазер/Радар-детектора STINGER серии S входит:

1. Лазер/Радар-детектор

2. Кабель питания с защитой от короткого замыкания. Витой

3. Запасной предохранитель

4. Кронштейн с тремя присосками. Установка на ветровое стекло

5. Велкро застёжка на клейкой основе. Установка на панели приборов

6. Руководство пользователя на русском языке

ПРИМЕЧАНИЕ. Комплектация может быть изменена Производителем без

пользователя

детектор

с присосками

предварительного уведомления!

питания

предохранитель

ОСОБЕННОСТИ МОДЕЛИ

 Обнаружение радара в диапазонах Х, К, Ка  Детектирование импульсных и короткоимпульсных радаров Ultra X,

Ultra K, РОР и SP(K), в том числе работающих в режиме Instant-On

 Обнаружение сигнала лазера (La) в секторе 360°  Отключаемый режим обнаружения системы VG-2  Цифровая обработка сигнала  Снижение чувствительности к ложным сигналам. Режим ГОРОД  Информативный светодиодный символьный дисплей  Индикация интенсивности принимаемого сигнала  Дискретная настройка яркости дисплея. Три уровня  Индивидуальное оповещение по диапазонам и типу сигнала.  Плавная регулировка звука  Изменение тона звукового сигнала  Режим ТИШИНА. Отключение звуковой тревоги  Режим ОБУЧЕНИЯ. Демонстрация работы радар-детектора  Режим автоматического тестирования прибора  Усиленный корпус  Два варианта установки. Панель приборов и ветровое стекло

S-350 -4- S-350

ЛАЗЕР/РАДАР-ДЕТЕКТОР

STINGER

Кнопка

Звуковой

Слот установки

Встроенная

Передняя и

Гнездо

Поворотный

Дисплей

Индикатор

зона Х.

Индикатор питания.

Индикатор

Условная индик

ция

мощности обнаруженного

сигнала.

Индикатор

сигнала лазера.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

Внешний вид, органы управления и индикация показаны на рисунке:

задняя линзы

оптического

приёмника

подключения

кабеля питания

выключатель-

Регулятор громкости

«DIM*VG-2»

Гнездо подключения кабеля питания: электрический разъем, предназначенный для подключения источника питания через кабель питания. Подробности в главе «Установка прибора». Поворотный выключатель-Регулятор громкости «POWER/VOL»: коммутирующее устройство с функцией реостата. Орган управления предназначен для включения (выключения) радар-детектора и регулировки громкости звуковых сигналов. Подробности в главе «Режимы работы». Кнопка «DIM*VG-2»: орган управления, предназначенный для настройки яркости свечения дисплея, запуска функции демонстрации работы радар-детектора, а так же отключения режима VG-2. Подробности в главе «Режимы работы». Кнопка «MUTE*CITY»: орган управления, предназначенный для отключения звукового сигнала тревоги и изменение чувствительности радар-детектора (включение режима ГОРОД), а так же изменения тональности звуковых сигналов. Подробности в главе «Режимы работы». Встроенная рупорная антенна: антенное устройство, предназначенное для приёма сверхвысокочастотного сигнала в диапазонах Х, К, Ка для дальнейшей обработки, с целью определения степени принадлежности принятого сигнала к полицейскому радару.

S-350 -5- S-350

ЛАЗЕР/РАДАР-ДЕТЕКТОР

рупорная

антенна

кронштейна крепления

сигнализатор

«MUTE*CITY»

STINGER

Передняя и задняя линзы лазерного приёмника: оптические уст-

ройства, предназначенные для приёма, усиления и передачи сигнала в лазерный приёмник детектора. Задняя линза расширяет сектор приема сигнала лазера до 360°. Слот установки кронштейна крепления: технологический паз, предназначенный для фиксации устройства на кронштейне, при установке радар-детектора на ветровое стекло. Звуковой сигнализатор: звуковое устройство, динамик. Сигнализатор расположен в основании прибора и предназначен для генерации звуковых сигналов тревоги, при обнаружении сигнала радара (лидара), а так же воспроизведения звуковых сигналов, подтверждающих изменения режима работы или активации (деактивации) функций детектора. Дисплей: светодиодное символьное табло, предназначенное для визуального предупреждения пользователя при обнаружении сигнала радара (лидара), а так же индикации текущего режима работы радардетектора. Технически дисплей состоит из восьмизначного трафарета, подсвеченного восьмью разноцветными светодиодами. Каждый элемент трафарета имеет своё назначение:

После включения прибора горит непрерывно.

диапа

диапазонов

К или Ка.

режима ГОРОД.

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора

Лазер/Радар-детектор ориентируется строго горизонтально и по направлению движения автомобиля, относительно радиоантенны и передней линзы оптического приёмника (фронтальная часть прибора). Для успешной работы радар-детектора необходимо выбрать место установки, обеспечивающее максимальный обзор прибора. Сектор обнаружения детектора не должен ограничиваться посторонними предметами. Присутствие декоративных элементов, цифровых устройств или других приложений между детектором и ветровым стеклом, снижает эффективность устройства или блокируют его работу.

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кроме того, радар-детектор не должен угрожать водителю (пассажиру) причинением вреда при резком торможении или другой не штатной ситуации на дороге.

S-350 -6- S-350

ЛАЗЕР/РАДАР-ДЕТЕКТОР

STINGER

Необходимо помнить! Некоторые виды тонировки стекла снижает эффективность радар-детектора. Наличие встроенного (электрического) обогрева стекла может блокировать прохождение сигнала, соответственно радар-детектор не отреагирует на сигнал полицейского радара.

Установка на приборную панель

Велкро застёжка (липучка), входящая в комплект поставки прибора, для некоторых моделей автомобилей, наиболее удобный вариант крепления. Для установки Лазер/Радар-детектора STINGER на панель приборов необходимо:

1. Тщательно протереть место предполагаемой установки на панели приборов, а также основание самого радар-детектора, используя для этого влажную ткань. Дождаться высыхание поверхностей.

2. Удалить защитное бумажное покрытие с клейкой основы велкро и прижать к основанию детектора на 10 - 15 секунд.

3. Удалить защитное бумажное покрытие с другой стороны велкро и прижать клейкой стороной, к выбранному месту установки на панели приборов, на 10 - 15 секунд.

4. Установить детектор, совместив обе части велкро застёжки.

ВНИМАНИЕ! Приклеивать велкро застёжку необходимо при температуре поверхностей не ниже +5°С. При температуре ниже +5°С свойства клейкого основания резко ухудшаются и удержание детектора на поверхности панели становится не надёжным.

Необходимо помнить! П ереустановка велкро застёжки снижает надёжность крепления устройства на приборной панели.

Установка на ветровое стекло

Установка прибора на ветровое стекло автомобиля предполагает использование кронштейна с вакуумными крепежами (присосками), входящими в комплект поставки. Для этого необходимо выполнить следующие операции:

1. В первую очередь, следует закрепить присоски на кронштейне, вставив их в специально выполненные отверстия (если это необходимо).

2. Для фиксации кронштейна на ветровом стекле нужно прижать присоски с небольшим усилием к поверхности стекла.

3. Чтобы установить детектор на держателе кронштейна, используйте слот установки в

верхней части прибора. Для наилучшего обзора и оптимального угла обнаружения, при необходимости, можно подогнуть держатель.

S-350 -7- S-350

ЛАЗЕР/РАДАР-ДЕТЕКТОР

STINGER

ВНИМАНИЕ! Подгибание держателя необходимо производит только после демонтажа радар-детектора с кронштейна, в противном случае велика вероятность повреждения слота установки кронштейна и корпуса прибора.

Подключение питания

Питание Лазер/Радар-детектора STINGER S рассчитано от сети постоянного напряжения в диапазоне 12 - 16В, с отрицательным потенциалом (минусом) на корпусе автомобиля. Не соответствие питающего напряжения приводит к снижению эффективности прибора (пропуск сигнала радара, увеличение количества ложных срабатываний) или полной его неисправности. В комплектацию прибора входит кабель питания с адаптером прикуривателя автомобиля и штекером подключения в гнездо питания прибора.

1. Подключите малый штекер кабеля питания в гнездо питания детектора. Штекер должен войти до упора.

2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля питания прибора в гнездо прикуривателя до упора.

Замена предохранителя

В адаптере кабеля питания используется 2-х амперный предохранитель (тип 3AG или 6G2A 250V - входит в комплект). Неисправный предохранитель меняется следующим образом:

1. Аккуратно открутите верхнюю часть адаптера прикуривателя, придерживая прижимную пружину.

Обратите внимание: откручивать необходимо осторожно, так как предохранитель прижат пружиной, которая при высвобождении может вылететь.

2. Извлеките предохранитель и установите на его место новый.

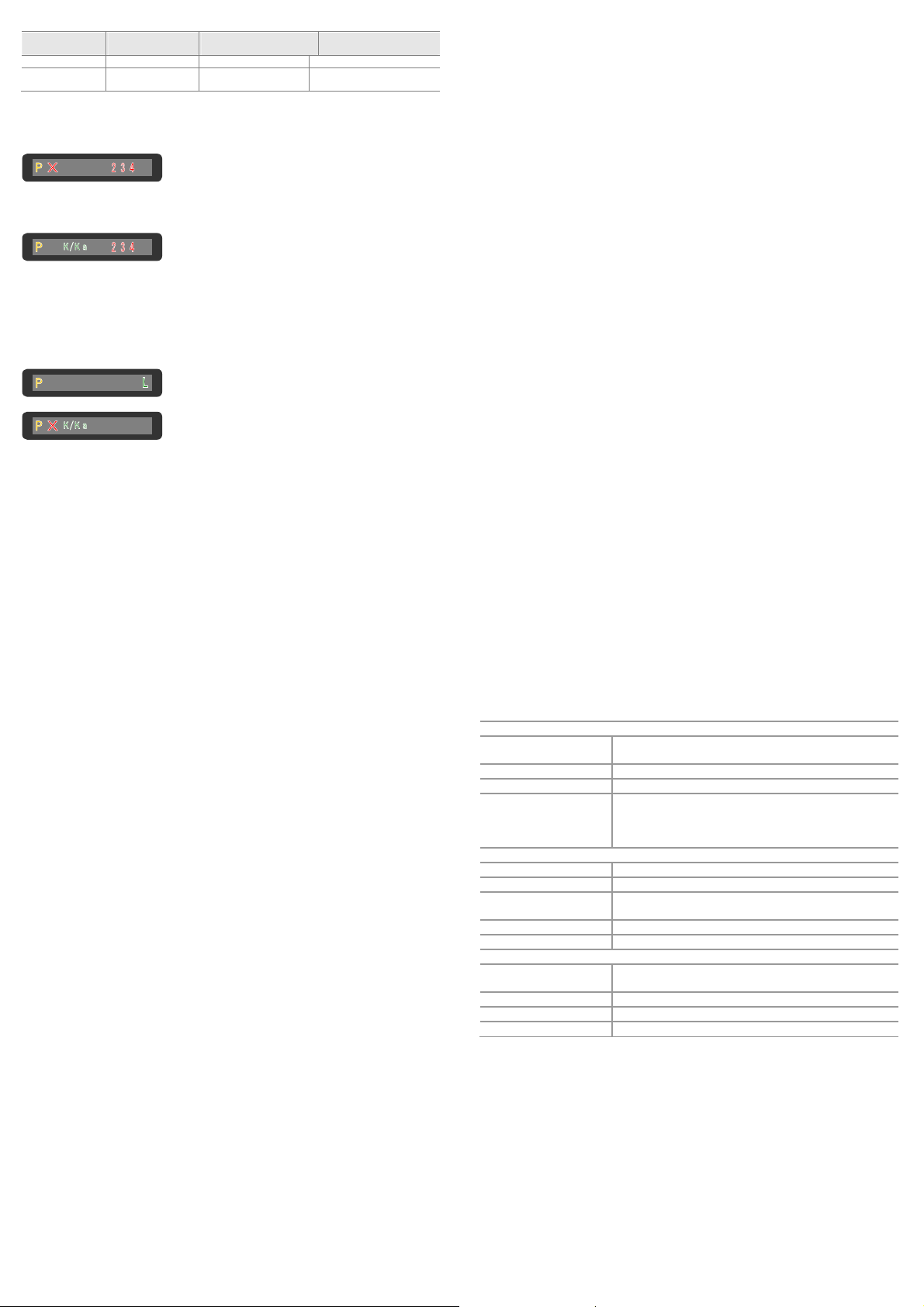

РЕЖИМЫ РАБОТЫ

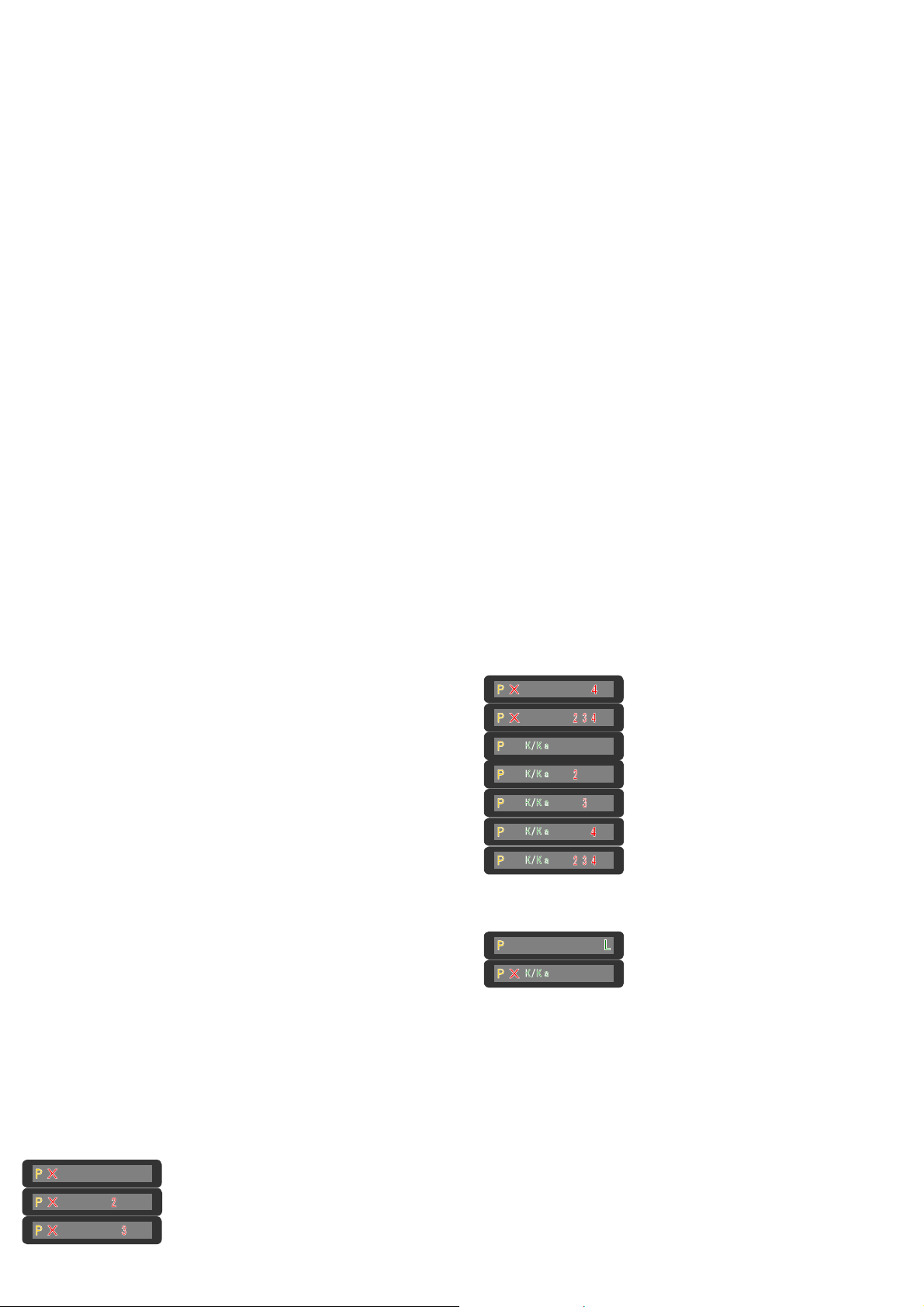

Включение и автоматическое тестирование (автотест) прибора

Устройство подключается к источнику питания с помощью штатного кабеля (входит в комплект). В подтверждение включения прибора, прозвучит звуковой сигнал и автоматически запустится цикл автоматического тестирования (последовательная проверка индикаторов дисплея).

Регулировка громкости

В радар-детекторе STINGER S применяется плавное изменение громкости звуковых сигналов. Уровень громкости изменяется поворотным регулятором «POWER/VOL». Вращение колёсика «от себя» увеличивает громкость, «на себя» уменьшает.

S-350 -8- S-350

ЛАЗЕР/РАДАР-ДЕТЕКТОР
