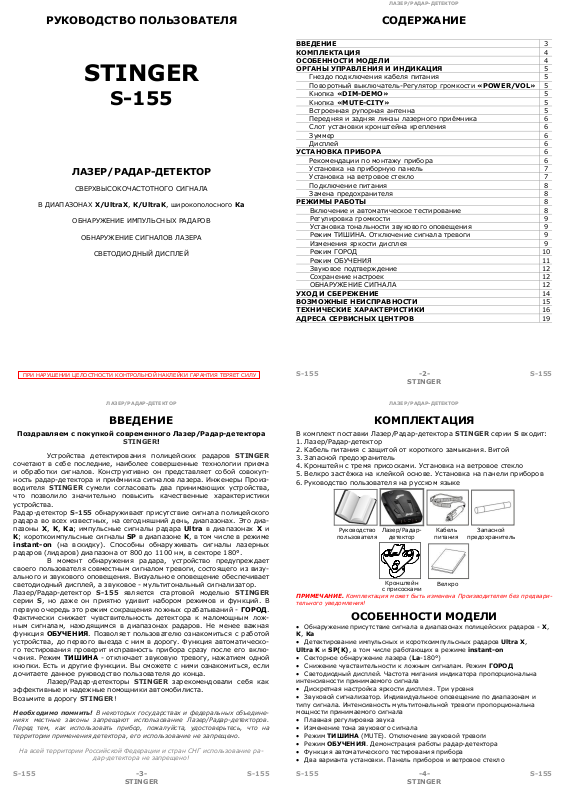

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПРИ НАРУШЕНИИ ЦЕЛОСТНОСТИ КОНТРОЛЬНОЙ НАКЛЕЙКИ ГАРАНТИЯ ТЕРЯЕТ СИЛУ

Руководство

Запасной

Кабель

Лазер/Радар

-

Кронштейн

с присосками

Велкро

STINGER

S-155

ЛАЗЕР/РАДАР-ДЕТЕКТОР

СВЕРХВЫСОКОЧАСТОТНОГО СИГНАЛА

В ДИАПАЗОНАХ Х/UltraX, К/UltraK, широкополосного Ка

ОБНАРУЖЕНИЕ ИМПУЛЬСНЫХ РАДАРОВ

ОБНАРУЖЕНИЕ СИГНАЛОВ ЛАЗЕРА

СВЕТОДИОДНЫЙ ДИСПЛЕЙ

ЛАЗЕР/РАДАР-ДЕТЕКТОР

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3
КОМПЛЕКТАЦИЯ 4
ОСОБЕННОСТИ МОДЕЛИ 4
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ 5

Гнездо подключения кабеля питания 5
Поворотный выключатель-Регулятор громкости «POWER/VOL» 5
Кнопка «DIM-DEMO» 5
Кнопка «MUTE-CITY» 5
Встроенная рупорная антенна 5
Передняя и задняя линзы лазерного приёмника 6
Слот установки кронштейна крепления 6
Зуммер 6
Дисплей 6
УСТАНОВКА ПРИБОРА 6
Рекомендации по монтажу прибора 6
Установка на приборную панель 7
Установка на ветровое стекло 7
Подключение питания 8
Замена предохранителя 8
РЕЖИМЫ РАБОТЫ 8
Включение и автоматическое тестирование 8
Регулировка громкости 9
Установка тональности звукового оповещения 9
Режим ТИШИНА. Отключение сигнала тревоги 9
Изменения яркости дисплея 9
Режим ГОРОД 10
Режим ОБУЧЕНИЯ 11
Звуковое подтверждение 12
Сохранение настроек 12
ОБНАРУЖЕНИЕ СИГНАЛА 12

УХОД И СБЕРЕЖЕНИЕ 14
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 15
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16
АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ 19

S-155 -2- S-155

STINGER

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ВВЕДЕНИЕ

Поздравляем с покупкой современного Лазер/Радар-детектора

сочетают в себе последние, наиболее совершенные технологии приема
и обработки сигналов. Конструктивно он представляет собой совокуп­ность радар-детектора и приёмника сигналов лазера. Инженеры Произ­водителя STINGER сумели согласовать два принимающих устройства,
что позволило значительно повысить качественные характеристики
устройства.
Радар-детектор S-155 обнаруживает присутствие сигнала полицейского
радара во всех известных, на сегодняшний день, диапазонах. Это диа­пазоны Х, К, Ка; импульсные сигналы радара Ultra в диапазонах X и

K; короткоимпульсные сигналы SP в диапазоне К, в том числе в режиме
instant-on (на вскидку). Способны обнаруживать сигналы лазерных

радаров (лидаров) диапазона от 800 до 1100 нм, в секторе 180°.

своего пользователя совместным сигналом тревоги, состоящего из визу­ального и звукового оповещения. Визуальное оповещение обеспечивает
светодиодный дисплей, а звуковое - мультитональный сигнализатор.
Лазер/Радар-детектор S-155 является стартовой моделью STINGER
серии S, но даже он приятно удивит набором режимов и функций. В
первую очередь это режим сокращения ложных срабатываний - ГОРОД.
Фактически снижает чувствительность детектора к маломощным лож­ным сигналам, находящимся в диапазонах радаров. Не менее важная
функция ОБУЧЕНИЯ. Позволяет пользователю ознакомиться с работой
устройства, до первого выезда с ним в дорогу. Функция автоматическо­го тестирования проверит исправность прибора сразу после его вклю­чения. Режим ТИШИНА - отключает звуковую тревогу, нажатием одной
кнопки. Есть и другие функции. Вы сможете с ними ознакомиться, если
дочитаете данное руководство пользователя до конца.

эффективные и надежные помощники автомобилиста.
Возьмите в дорогу STINGER!

Необходимо помнить! В некоторых государствах и федеральных объедине­ниях местные законы запрещают использование Лазер/Радар-детекторов.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на
территории применения детектора, его использование не запрещено.

S-155 -3- S-155

Устройства детектирования полицейских радаров STINGER

В момент обнаружения радара, устройство предупреждает

Лазер/Радар-детекторы STINGER зарекомендовали себя как

На всей территории Российской Федерации и стран СНГ использование ра-

дар-детектора не запрещено!

STINGER!

STINGER

ЛАЗЕР/РАДАР-ДЕТЕКТОР

КОМПЛЕКТАЦИЯ

В комплект поставки Лазер/Радар-детектора STINGER серии S входит:

1. Лазер/Радар-детектор

2. Кабель питания с защитой от короткого замыкания. Витой

3. Запасной предохранитель

4. Кронштейн с тремя присосками. Установка на ветровое стекло

5. Велкро застёжка на клейкой основе. Установка на панели приборов

6. Руководство пользователя на русском языке

ПРИМЕЧАНИЕ. Комплектация может быть изменена Производителем без пред вари­тельного уведомления!

пользователя

детектор

питания

предохранитель

ОСОБЕННОСТИ МОДЕЛИ

 Обнаружение присутствие сигнала в диапазонах полицейских радаров - Х,

К, Ка

 Детектирование импульсных и короткоимпульсных радаров Ultra X,

Ultra K и SP(K), в том числе работающих в режиме instant-on

 Секторное обнаружение лазера (La-180°)
 Снижение чувствительности к ложным сигналам. Режим ГОРОД
 Светодиодный дисплей. Частота мигания индикатора пропорциональна

интенсивности принимаемого сигнала

 Дискретная настройка яркости дисплея. Три уровня
 Звуковой сигнализатор. Индивидуальное оповещение по диапазонам и

типу сигнала. Интенсивность мультитональной тревоги пропорциональна
мощности принимаемого сигнала

 Плавная регулировка звука
 Изменение тона звукового сигнала
 Режим ТИШИНА (MUTE). Отключение звуковой тревоги
 Режим ОБУЧЕНИЯ. Демонстрация работы радар-детектора
 Функция автоматического тестирования прибора
 Два варианта установки. Панель приборов и ветровое стекло

S-155 -4- S-155

STINGER

1

2 3 4 5 6 7 8 9

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

Внешний вид, органы управления и индикация показаны на рисунке 1:

ЛАЗЕР/РАДАР-ДЕТЕКТОР

3. Кнопка «DIM/DEMO». Микровыключатель, предназначенный для

управления функцией изменения яркости дисплея (гл. Изменение ярко­сти свечения дисплея) и режимом обучения (гл. Режим ОБУЧЕНИЯ).

4. Кнопка «MUTE/CITY». Микровыключатель, предназначенный для

управления функцией оперативного отключения звуковой тревоги и
режимом ГОРОД. Кроме того, с помощью данной кнопки можно изменить
тональность звуковой тревоги. Подробности в главе «Режимы работы».

5. Линза лазерного приёмника. Широкоугольная линза, предназначен-

ная для обнаружения рассеянного сигнала лазера и фокусировки его
точно на входной датчик оптического приёмника.

6. Радиопрозрачный экран. Специальный пластиковый элемент, вы-

полняющий функцию механической защиты рупорной антенны детекто­ра. Кроме того, на поверхности экрана сформирована фокусирующая
линза лазерного приёмника, позволяющая обнаруживать оптические
сигналы в передней полусфере прибора.

7. Установочный паз. Механический элемент, позволяющий установку

прибора на ветровое стекло, с использованием кронштейна с присоска­ми. Подробности в главе «Установка на ветровое стекло».

8. Выход звукового сигнализатора. Акустическое окно, предназначен-

ное для формирования направления передачи звуковых сигналов. Ос­новой звукового сигнализатора является цифровой зуммер. Устройство,
формирующее сигналы тревоги при обнаружении радара (лидара), а
так же передачи звукового подтверждения при изменении настройки
детектора.

9. Дисплей. Светодиодная панель, предназначенная для формирова-

ния визуальной тревоги при обнаружении сигнала радара (лидара), а
так отображения информации состояния прибора. Формат дисплея по­казан на рисунке 2.

Рисунок 1.

1. Электрический разъём, предназначенный для подключения радар-

детектора к источнику постоянного тока (бортовой сети автомобиля), с
использованием штатного кабеля питания. Подробности в главе «Под­ключения питания».

2. Поворотный выключатель «POWER/VOL». Выполняет две основ-

ные функции: включение (выключение) детектора и с помощью данного
элемента производится настройка громкости звука. Подробности в главе
«Регулировка громкости».

S-155 -5- S-155

STINGER

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Красный светодиод [L]. Тревожный индикатор. Мигает с максималь-

ной частотой в случае обнаружения оптического сигнала в диапазоне
800-1100 нм.
Жёлтый светодиод [C]. Индикатор состояния. Непрерывное свечение
индикатора подтверждает перевод устройства в режим ГОРОД. Подроб­ности в главе «Режим ГОРОД».

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора

по направлению движения автомобиля, относительно радиоантенны и
передней линзы оптического приёмника (фронтальная часть прибора).
Для успешной работы радар-детектора необходимо выбрать место уста­новки, обеспечивающее максимальный обзор прибора. Сектор обнару­жения детектора не должен ограничиваться посторонними предметами.
Присутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, снижает эффектив­ность устройства или блокируют его работу.

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро­ме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.

Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответст­венно радар-детектор не отреагирует на сигнал полицейского радара.

Установка на приборную панель

Велкро застёжка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант креп­ления.
Для установки Лазер/Радар-детектора STINGER на панель приборов
необходимо:

1. Тщательно протереть место предпола­гаемой установки на панели приборов, а
также основание самого радар-детектора,
используя для этого влажную ткань. Дож­даться высыхание поверхностей.

2. Удалить защитное бумажное покрытие с
клейкой основы велкро и прижать к осно­ванию детектора на 10 - 15 секунд.

3. Удалить защитное бумажное покрытие с
другой стороны велкро и прижать клейкой стороной, к выбранному
месту на панели приборов, на 10 - 15 секунд.

4. Установить детектор, совместив обе части велкро застёжки.

S-155 -7- S-155

Лазер/Радар-детектор ориентируется строго горизонтально и

STINGER

Рисунок 2.

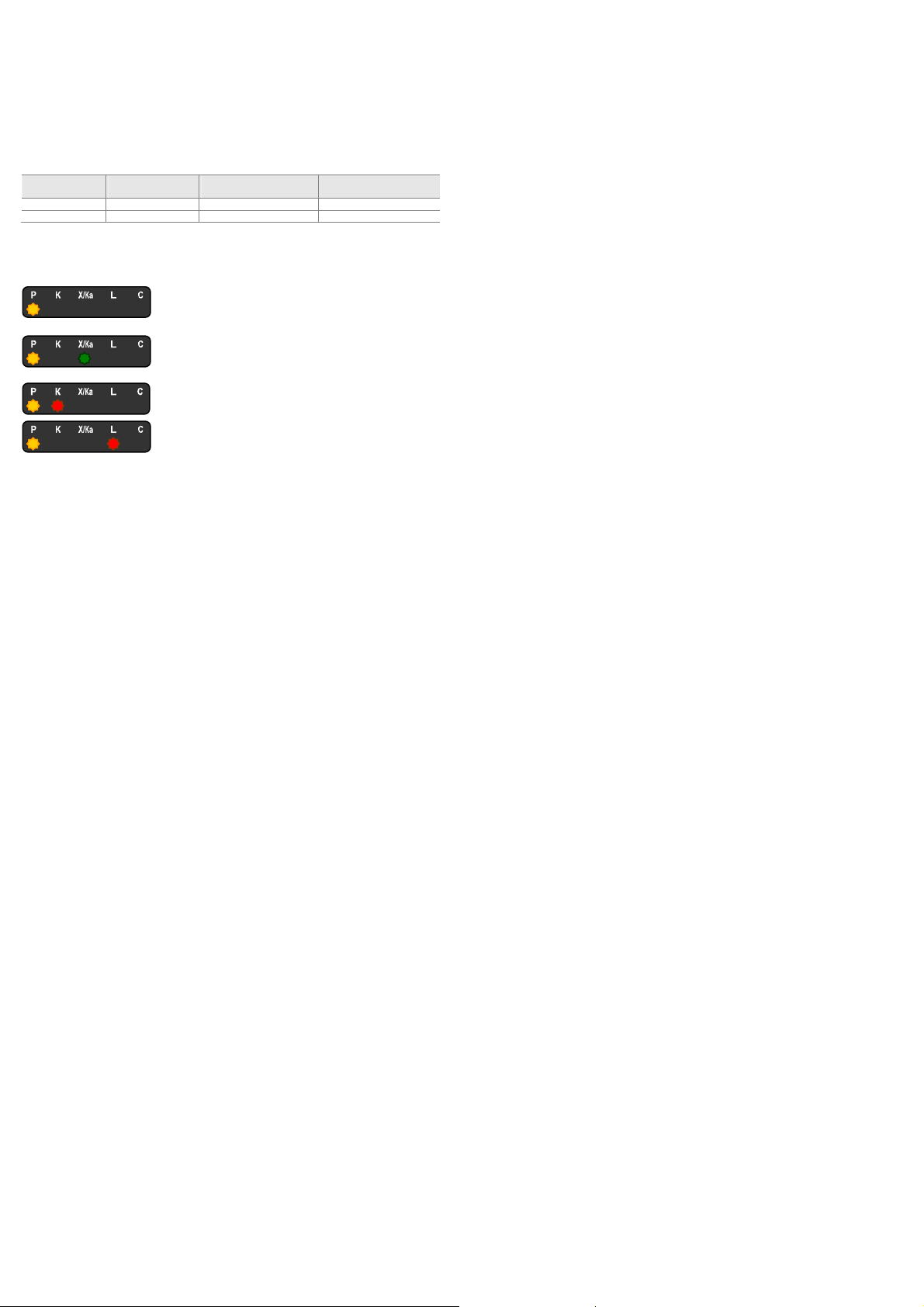

Оранжевый светодиод [Р]. Индикатор состояния устройства. Непре­рывное свечение индикатора подтверждает исправное состояние и го­товность прибора к работе.
Красный светодиод [К]. Тревожный индикатор. Мигает с переменной
интенсивностью при обнаружении присутствия радиосигнала в диапа­зоне К.
Зелёный светодиод [Х/Ка]. Тревожный индикатор в составе двух
символов. Мигает с переменной интенсивностью при обнаружении при­сутствия радиосигнала в диапазоне Х или Ка. Подробности в гл. «Обна­ружение сигнала».

S-155 -6- S-155

STINGER

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ВНИМАНИЕ! Приклеивать велкро застёжку необходимо при температу­ре поверхностей не ниже +5°С. При температуре ниже +5°С свойства
клейкого основания резко ухудшаются и удержание детектора на по­верхности панели становится не надёжным.

Необходимо помнить! Повторное использование липучки (клейкой
основы велкро-застёжки) снижает надёжность крепления устройства на
приборной панели.

Установка на ветровое стекло

Установка прибора на ветровое стекло автомобиля предполагает ис­пользование кронштейна с вакуумными крепежами (присосками), вхо­дящими в комплект поставки.
Для этого необходимо выполнить следующие операции:

1. В первую очередь, следует закрепить присоски на кронштейне, вста­вив их в специально выполненные отверстия (если это необходимо).

2. Для фиксации кронштейна на ветровом
стекле нужно прижать присоски с неболь­шим усилием к поверхности стекла.

3. Чтобы установить детектор на держателе
кронштейна, используйте слот установки в

верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо­димости, можно подогнуть держатель.

ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при­бора.

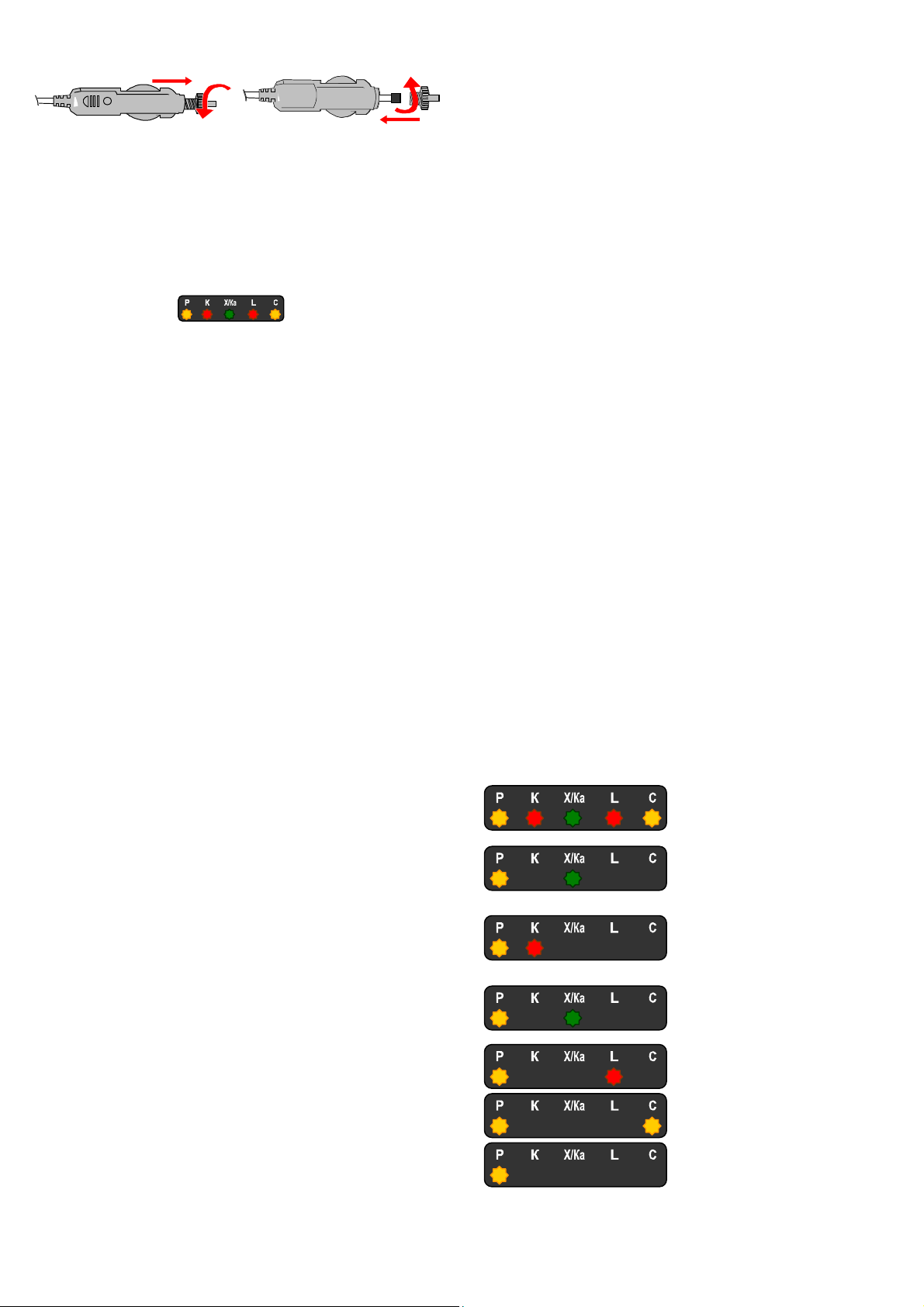

Подключение питания

Питание Лазер/Радар-детектора STINGER S рассчитано от сети посто­янного напряжения в диапазоне 12 - 16В, с отрицательным потенциа­лом (минусом) на корпусе автомобиля. Не соответствие питающего на­пряжения приводит к снижению эффективности прибора (пропуск сиг­нала радара, увеличение количества ложных срабатываний) или пол­ной его неисправности.
В комплектацию прибора входит кабель питания с адаптером прикури­вателя автомобиля и штекером подключения в гнездо питания прибора.

1. Подключите малый штекер кабеля питания в гнездо питания детекто­ра. Штекер должен войти до упора.

2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.

Замена предохранителя

В адаптере кабеля питания используется 2-х амперный предохранитель
(тип 6G2А, 250V - входит в комплект).
Неисправный предохранитель меняется следующим образом:

S-155 -8- S-155
