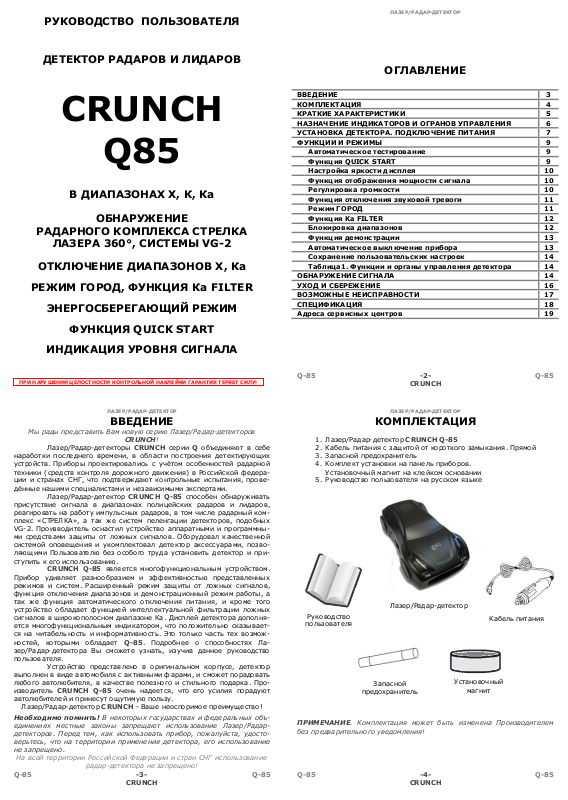

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВВЕДЕНИЕ

3

КОМПЛЕКТАЦИЯ

4

Автоматическое тестирование

9 Функция

QUICK START

9 Настройка яркости дисплея

10

Режим ГОРОД

11 Функция

Ka FILTER

12 Блокировка диапазонов

12 Функция демонстрации

13

ОБНАРУЖЕНИЕ СИГНАЛА

14

УХОД И СБЕРЕЖЕНИЕ

16

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

17

Запасной

Установочный

ДЕТЕКТОР РАДАРОВ И ЛИДАРОВ

CRUNCH

Q85

В ДИАПАЗОНАХ Х, К, Ка

РАДАРНОГО КОМПЛЕКСА СТРЕЛКА

ЛАЗЕРА 360°, СИСТЕМЫ VG-2

ОТКЛЮЧЕНИЕ ДИАПАЗОНОВ Х, Ка

РЕЖИМ ГОРОД, ФУНКЦИЯ Ка FILTER

ЭНЕРГОСБЕРЕГАЮЩИЙ РЕЖИМ

ФУНКЦИЯ QUICK START

ИНДИКАЦИЯ УРОВНЯ СИГНАЛА

ПРИ НАРУШЕНИИ ЦЕЛОСТНОСТИ КОНТРОЛЬНОЙ НАКЛЕЙКИ ГАРАНТИЯ ТЕРЯЕТ СИЛУ!

Мы рады представить Вам новую серию Лазе р/Радар-детекторов

Лазер/Радар-детекторы CRUNCH серии Q объединяю т в себе
наработки последнего вре мени, в области по строения детектирующих
устройств. Прибо ры проектировались с учётом особенностей радарно й
техники (средств контроля дорожного движения) в Российской федера­ции и странах СНГ , что подтверждают контрольные испытания, прове­дённые нашими специалистами и независимыми экспертами.
Лазер/Радар-детектор CRUNCH Q -85 способен обнаруживать
присутствие сигнала в диапазонах полиц ейских радаров и лидаров,
реагировать на работу импуль сных радаров, в том числе радарный ком­плекс «СТРЕЛКА», а так же систем пеленгации детекторов, подобных
VG-2. Про изводитель оснас тил ус тройство аппаратными и программны­ми средствами защиты от ложных сигналов. Оборудовал качественной
системой оповещения и укомплектовал де тектор аксессуарами, позво ­ляющими По льзователю без осо бого труда установить детектор и пр и­ступить к его использованию.
CRUNCH Q-85 является многофункциональным устройством.
Прибор удивляет разнообразием и эффективностью представленных
режимов и систем. Расширенный режим защиты о т ложных сигналов,
функция отключения диапаз онов и демонстрационный режим работы, а
так же функция автоматического отключения питания, и к роме того
устройство обладает фу нкцией интеллектуальной ф ильтрации ложных
сигналов в широкополосно м диапазоне Ка. Дисплей детектора дополня­ется многофункциональным инд икатором, что положительно сказывает­ся на читабельность и инфо рмативность. Э то только часть тех возмож­ностей, которыми обладает Q-85. Подробнее о способнос тях Ла­зер/Радар-детектора Вы сможете узнать, изучив данное руково дство
пользователя.

Устройство представлено в оригинальном корпусе, детектор
выполнен в виде автомобиля с активны ми фарами, и сможет порадовать
любого автолюбителя, в качестве полезного и стильного по дарка. Про­изводитель CRUNCH Q-85 очень наде ется, что его усилия порадуют
автолюбителей и принесут ощутимую пользу.

Лазер/Радар-детектор CRUNCH - Ваше неос поримое преимущество!

Необходимо помнить! В некоторых государствах и ф едеральных объ­единениях местные законы запрещаю т использование Лазер/Радар­детекторов. Перед тем, как использовать прибор, пожалуйста, удосто­верьтесь, что на территории применен ия детектора, его использование
не запрещено.

На всей территории Российской Федерации и стран СНГ исполь зование

Q-85 -3- Q-85

ОБНАРУЖЕНИЕ

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ВВЕДЕНИЕ

CRUNCH!

радар-детектора не запрещено!

CRUNCH

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ОГЛАВЛЕНИЕ

КРАТКИЕ ХАРАКТЕРИСТИКИ 5
НАЗНАЧЕНИЕ ИНДИКАТОРОВ И ОГРАНОВ УПРА ВЛЕНИЯ 6
УСТАНОВКА ДЕТЕКТОРА. ПОДКЛЮЧЕНИЕ ПИТАНИЯ 7
ФУНКЦИИ И РЕЖИМЫ 9

Функция отображения мощности сигнала 10
Регулировка громкости 10
Функция отключения звуково й тревоги 11

Автоматическое выключение прибора 13
Сохранение пользовательск их настроек 14
Таблица1. Функции и органы управления детек тора 14

СПЕЦИФИКАЦИЯ 18
Адреса сервисных центров 19

Q-85 -2- Q-85

1. Лазер/Радар-детектор CRUNCH Q-85

2. Кабель питания с защитой от короткого замыкания. Прямой

3. Запасной предохранитель

4. Комплект установки на панель приборов.
Установочный магнит на клейком ос новании

5. Руководство пользователя на русском языке

Руководство

пользователя

ПРИМЕЧАНИЕ. Комплектация может быть измене на П роизводителем
без предварительного уведомления!

Q-85 -4- Q-85

предохранитель

CRUNCH

ЛАЗЕР/РАДАР-ДЕТЕКТОР

КОМПЛЕКТАЦИЯ

Лазер/Радар-детектор

CRUNCH

Кабель питания

магнит

КРАТКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ

Гнездо

Регулятор

Кнопка

Кнопка

Зуммер Линза Р

упорная антенна Дисплей Металлическая

1. Рабоч ие диапазоны Х, К, Ка

2. Ручное отключение диапазонов Х и Ка

3. Обнаруж ение импульсных сигналов Ultra X, Ultra K, POP, Instant-
On, а так же излучение радарного комплекса «СТРЕЛ КА»

4. Авто матическая маскировка от пеленгатора. VG-2 не видим

5. Кругово е обнаружение лазерного сигнала. Рабоч ий сектор 360°

6. Цифров ая обработка сигнала

7. Расш иренная система защиты от ложных сигналов:

 Режимы ГОРОД, ГОРОД1.
Изменение чувствительности к ложным сигналам
 Ка FILTER.
Интеллектуальная фильтрация сигналов в Ка диапазо не

8. Светодио дный символьный дисплей

9. До полнительный семисегментный элемент синего цвета.
Многофункциональный индикатор

10. Индикатор у ровня сигнала

11. Настро йка яркости дисплея. Три уровня

12. Сигнальные стробос копы.
Машинка дублирует сигнал тревоги вспышкой фар

13. Звуковой сигнализатор.
Индивидуальное оповещение по диапазонам и типу сигнала

14. Функция звуково го подтверждения

15. Вариатор. Плав ная регулировка громкости

16. Функция MUTE. Отключе ние звукового оповещения

17. Энергосберегающ ий режим.
Автоматическое отключение детектора

18. Функция DEMO

19. Автоматическо е тестирование после включение прибора

20. Функция QUICK START.
Ускоренный переход в рабочий режим детектора

21. Сохранение по льзовательских настроек после отключения прибо ра

22. Быстрая установка детектора на панель приборов

ПРИМЕЧАНИЕ: Количество функций устройства мож ет быть изменено
Производителем, с целью улучшения пользовательских характеристик,
без предварительного уведомления.

Q-85 -5- Q-85

 Зуммер. Месторасположения выхода звукового сигнализато ра.
 Дисплей. Совокупность символьных индикато ров, предназначенных

для отображения визуального сигнала тревоги и подтверждения режима
работы детектора.

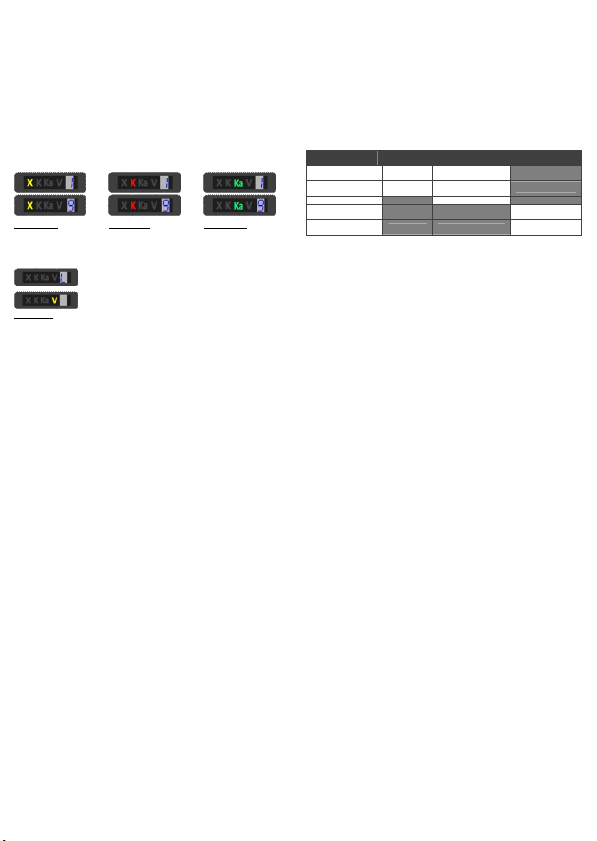

Формат дисплея показан на рисунке 1. Четыре символьных индикатора
и семисегментный элемент, имеющие следующие назначе ния:

 [ ] – символ о ранжевого цвета. Индикатор тревоги. Вспыхивание
индикатора указывает на обнаружение сигнала в диапазоне Х. Подроб­ности в гл. «Обнаружение сигнала».

 [ ] – симво л красного цвета. Индикатор тревоги. Вспых ивание ин-
дикатора указывает на обнаружение сигнала в диапазоне К. Подробно ­сти в гл. «Обнаружение сигнала».

 [ ] – символ зелёного цвета. Индикатор тревоги. Вспыхивание
индикатора указывает на обнаружение сигнала в диапазоне Ка. По д­робности в гл. «Обнаружение сигнала».

 [ ] – симво л оранжевого цвета . Индикатор трево ги. Вспыхивание
индикатора указывает на обнаружение системы VG-2. По дробности в гл.
«Обнаружение сигнала».

 [ ] – семисегментный светодиодный элемент синего цвета. Много -
функциональный индикатор. Отображает следующую информацию:

ЛАЗЕР/РАДАР-ДЕТЕКТОР

CRUNCH

ЛАЗЕР/РАДАР-ДЕТЕКТОР

[ ] … [ ] – Индикация уровня обнаруженного сигнала.

[ ] – Тревожная индикац ия при обнаружении сиг нала с признаком

высокого приоритета. Да нный признак присваивается сигналу радарно­го комплекса «Стрелка» ( РК «Стрелка») и Лидара (лазерного измерите­ля скорости)

[ ], [ ] и [ ]+[ ] – Индикация реж има работы. Режим ТРАССА,
ГОРОД или ГОРОД 1.

УСТАНОВКА ДЕТЕКТОРА

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Рекомендации по монтажу прибора

Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения автомобиля, относительно радиоантенны и
передней линзы оптического приёмн ика (фронтальная ча сть прибора).

Q-85 -7- Q-85

CRUNCH

ЛАЗЕР/РАДАР-ДЕТЕКТОР

НАЗНАЧЕНИЕ ИНДИКАТОРОВ

И ОРГАНОВ УПРАВЛЕНИЯ УСТРОЙСТВА

Внешний вид у стройства, о рганы управления и индикация показаны на
рисунке 1:

«DIM»

 Гнездо «DC 12 V». Электрический разъём, предназ наченный для
подключения штатного кабе ля питания (см. гл. «Установка и подключе­ние питания»).
 Регулятор «POWER/VOL» . Поворотный выключатель, предназначен-
ный для включения (выключения) радар-детек тора и плав ного измене­ния громкости звуковых сигналов.
 Кнопка «DIM». Микров ыключатель, предназначенный для ручной
установки яркости дисплея (см. гл. «Изменение яркости дисплея» ).
 Кнопка «CITY». Микров ыключатель, предназначенный для включе-
ния режима ГОР ОД и отключения звукового оповещения детектора (см.
гл. «Режим ГОРОД» и «Функция отключения звуковой тревоги»).
 Комплементарная антенна. Передняя (фронтальная) сторона радар-
детектора. Место расположения встроенной антенны приёмника.
 Линза. Оптическое устройство, предназначе нное для фокусировки
рассеянного сигнала лазера на приёмный датчик детек тора.
 Металлическая вставка под магнит. Панель, предназ наченная для
монтажа детектора на установочный магнит.

Q-85 -6- Q-85

Для успешной работы радар-детектора необходимо выбрать место у ста­новки, о беспечивающее максимальный о бзор прибора. С ектор обнару­жения детектора не должен ограничиваться посторонними предметами.
Присутствие декора тивных элементов, цифро вых устройств или других
приложений между де тектором и ветровым стек лом, снижае т эффектив­ность устройства или блокируют его работу.

ВНИМАНИЕ! Устройство не должно ограничива ть обзор водителя, кр о­ме того, радар-детектор не долж ен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.

Установка на магнит

нель приборов, единственно удобным способом, с использованием уста­новочного магнита (Рис.2).
Порядок установки следующий:

магнитом.

ВНИМАНИЕ! Приклеивать магнит к панел и приборов необходимо при
температуре поверхности не ниже +5°С. При температуре ниже +5°С
свойства клейкого основания магнита резко ухудшаю тся и удержание
детектора на поверхности панели становится не надёж ным.

Необходимо помнить! Переустановка магнита ухудшает свойства
клейкой основы и снижает надёжность крепления устройства на при­борной панели.

Подключение питания

считано от сети постоянного напряжения в диапазоне 12 - 15В, с о три­цательным потенциалом (минусом) на корпусе автомобиля. Несоо твет­ствие питающего напряжения, заявленным параметрам, снижает эф­фективность работы или приводит к выходу прибора из с троя.

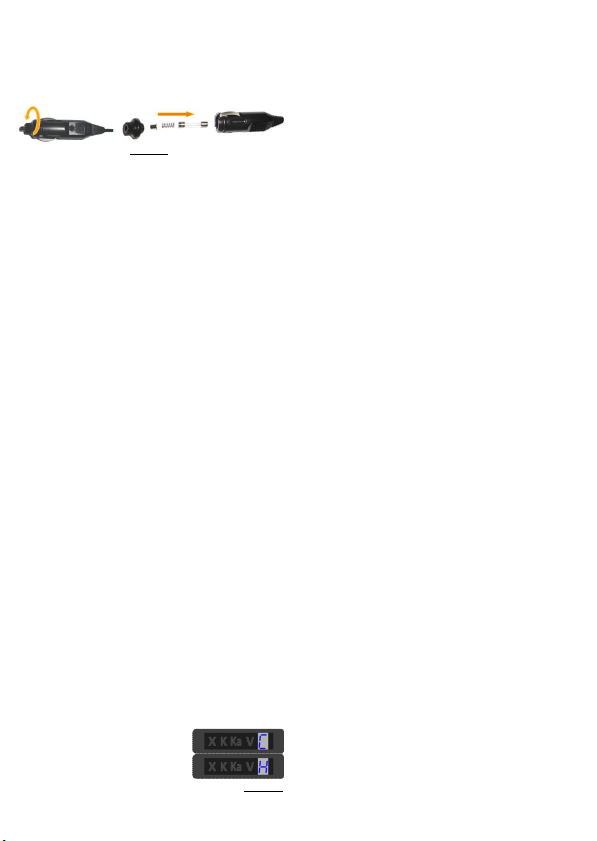

В комплектацию прибора входит ка бель питания с адаптером прикури­вателя автомобиля и штекером подключения в гнездо питания прибо ра.

1. По дключите малый штекер кабеля питания в гнездо «DC 1 2V»

детектора. Штекер должен войти до упора.

2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля

Q-85 -8- Q-85

«DC 12V»

вставка под

магнит

«POWER/VOL»

«CITY»

Рисунок 1.

CRUNCH

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Лазер/Радар-детектор CRUNCH Q -85 устанавливается на па-

 Тщательно протрите, влажной тряпкой, поверх-
ность выбранного места установки на приборной
панели.

 Дождитесь высыхания поверхности.
 Удалите предох ранительное покрытие с клейкого

основания магнита.
 Прижмите магнит клейким основа нием к выбран-
ной поверхности на 10-15 секунд.

Рисунок 2.

 Совместите металлическое основание прибора с

Электропитание Лазер/Радар-детектора CRUNCH Q -85 рас-

CRUNCH
