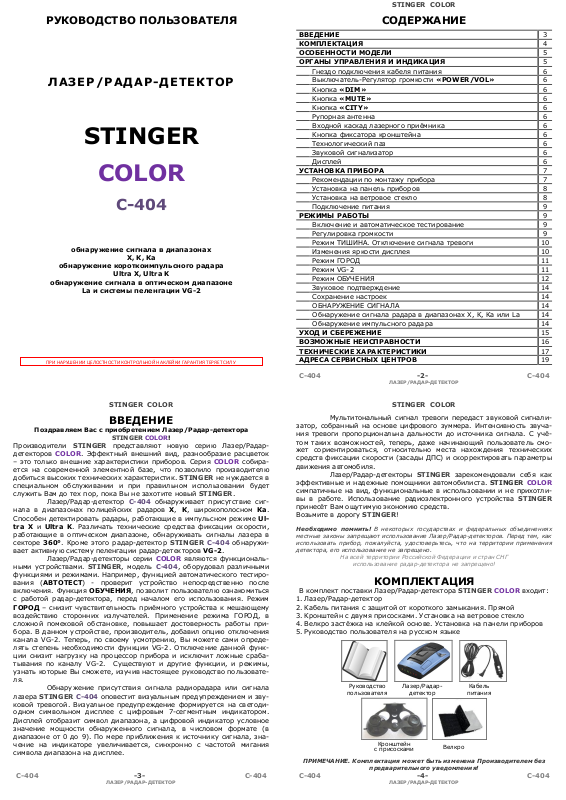

Page 1
STINGER COLOR
Руководство
пользователя
Лазер/Радар
-
Кабель
Кронштейн
Велкро
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER
COLOR
C-404
обнаружение сигнала в диапазонах
Х, К, Ка
обнаружение короткоимпульсного радара
Ultra X, Ultra K
обнаружение сигнала в оптическом диапазоне
La и системы пеленгации VG-2
ПРИ НАРУШЕНИИ ЦЕЛОСТНОСТИ КОНТРОЛЬНОЙ НАКЛЕЙКИ ГАРАНТИЯ ТЕРЯЕТ СИЛУ
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
КОМПЛЕКТАЦИЯ 4
ОСОБЕННОСТИ МОДЕЛИ 5
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ 5
Гнездо подключения кабеля питания 6
Выключатель-Регулятор громкости «POWER/VOL» 6
Кнопка «DIM» 6
Кнопка «MUTE» 6
Кнопка «CITY» 6
Рупорная антенна 6
Входной каскад лазерного приёмника 6
Кнопка фиксатора кронштейна 6
Технологический паз 6
Звуковой сигнализатор 6
Дисплей 6
УСТАНОВКА ПРИБОРА 7
Рекомендации по монтажу прибора 7
Установка на панель приборов 8
Установка на ветровое стекло 8
Подключение питания 9
РЕЖИМЫ РАБОТЫ 9
Включение и автоматическое тестирование 9
Регулировка громкости 9
Режим ТИШИНА. Отключение сигнала тревоги 10
Изменения яркости дисплея 10
Режим ГОРОД 11
Режим VG-2 11
Режим ОБУЧЕНИЯ 12
Звуковое подтверждение 14
Сохранение настроек 14
ОБНАРУЖЕНИЕ СИГНАЛА 14
Обнаружение сигнала радара в диапазонах Х, К, Ка или La 14
Обнаружение импульсного радара 14
УХОД И СБЕРЕЖЕНИЕ 15
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 16
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 17
АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ 19
С-404 -2- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
ВВЕДЕНИЕ
Поздравляем Вас с приобретением Лазер/Радар-детектора
Производители STINGER представляют новую серию Лазер/Радардетекторов COLOR. Эффектный внешний вид, разнообразие расцветок
– это только внешние характеристики приборов. Серия COLOR собирается на современной элементной базе, что позволило производителю
добиться высоких технических характеристик. STINGER не нуждается в
специальном обслуживании и при правильном использовании будет
служить Вам до тех пор, пока Вы не захотите новый STINGER.
нала в диапазонах полицейских радаров Х, К, широкополосном Ка.
Способен детектировать радары, работающие в импульсном режиме Ul-
tra X и Ultra K. Различать технические средства фиксации скорости,
работающие в оптическом диапазоне, обнаруживать сигналы лазера в
секторе 360°. Кроме этого радар-детектор STINGER С-404 обнаруживает активную систему пеленгации радар-детекторов VG-2.
ными устройствами. STINGER, модель С-404, оборудовал различными
функциями и режимами. Например, функцией автоматического тестирования (АВТОТЕСТ) - проверит устройство непосредственно после
включения. Функция ОБУЧЕНИЯ, позволит пользователю ознакомиться
с работой радар-детектора, перед началом его использования. Режим
ГОРОД – снизит чувствительность приёмного устройства к мешающему
воздействию сторонних излучателей. Применение режима ГОРОД, в
сложной помеховой обстановке, повышает достоверность работы прибора. В данном устройстве, производитель, добавил опцию отключения
канала VG-2. Теперь, по своему усмотрению, Вы можете сами определять степень необходимости функции VG-2. Отключение данной функции снизит нагрузку на процессор прибора и исключит ложные срабатывания по каналу VG-2. Существуют и другие функции, и режимы,
узнать которые Вы сможете, изучив настоящее руководство пользователя.
лазера STINGER С-404 оповестит визуальным предупреждением и звуковой тревогой. Визуальное предупреждение формируется на светодиодном символьном дисплее с цифровым 7-сегментным индикатором.
Дисплей отобразит символ диапазона, а цифровой индикатор условное
значение мощности обнаруженного сигнала, в числовом формате (в
диапазоне от 0 до 9). По мере приближения к источнику сигнала, значение на индикаторе увеличивается, синхронно с частотой мигания
символа диапазона на дисплее.
С-404 -3- С-404
Лазер/Радар-детектор С-404 обнаруживает присутствие сиг-
Лазер/Радар-детекторы серии COLOR являются функциональ-
Обнаружение присутствия сигнала радиорадара или сигнала
STINGER COLOR!
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
затор, собранный на основе цифрового зуммера. Интенсивность звучания тревоги пропорциональна дальности до источника сигнала. С учётом таких возможностей, теперь, даже начинающий пользователь сможет сориентироваться, относительно места нахождения технических
средств фиксации скорости (засады ДПС) и скорректировать параметры
движения автомобиля.
эффективные и надежные помощники автомобилиста. STINGER COLOR
симпатичные на вид, функциональные в использовании и не прихотливы в работе. Использование радиоэлектронного устройства STINGER
принесёт Вам ощутимую экономию средств.
Возьмите в дорогу STINGER!
Необходимо помнить! В некоторых государствах и федеральных объединениях
местные законы запрещают использование Лазер/Радар-детекторов. Перед тем, как
использовать прибор, пожалуйста, удостоверьтесь, что на территории применения
детектора, его использование не запрещено.
Мультитональный сигнал тревоги передаст звуковой сигнали-
Лазер/Радар-детекторы STINGER зарекомендовали себя как
На всей территории Российской Федерации и стран СНГ
использование радар-детектора не запрещено!
КОМПЛЕКТАЦИЯ
В комплект поставки Лазер/Радар-детектора STINGER COLOR входит:
1. Лазер/Радар-детектор
2. Кабель питания с защитой от короткого замыкания. Прямой
3. Кронштейн с двумя присосками. Установка на ветровое стекло
4. Велкро застёжка на клейкой основе. Установка на панели приборов
5. Руководство пользователя на русском языке
с присосками
ПРИМЕЧАНИЕ. Комплектация может быть изменена Производителем без
С-404 -4- С-404
предварительного уведомления!
ЛАЗЕР/РАДАР-ДЕТЕКТОР
детектор
питания
Page 2
STINGER COLOR
Выключатель.
громкости
Гнездо
подключения
питания
Звуковой
сигнализатор
Рупорная антенна
Технологический
паз
Входной
каскад
лазерного
приёмника
Кнопка
«
DIM»
Кнопка
«
CITY»
Кнопка
«
MUTE»
Дисплей
Дисплей
Кнопка фиксатора
ОСОБЕННОСТИ МОДЕЛИ
1. Обнаружение радара в диапазонах Х, К, широкополосном Ка, в том числе
работающих в импульсном режиме Ultra X и Ultra K
2. Отключаемый режим VG-2
3. Круговое обнаружение сигнала лазера в диапазоне 950±150 нм
4. Процессор. Цифровая обработка сигнала
5. Защита от ложных сигналов. Режим ГОРОД
6. Светодиодный символьный дисплей с многофункциональным индик атором
7. Цифирная индикация уровня принимаемого сигнала
8. Трёхуровневое изменение яркости свечения дисплея
9. Звуковой сигнализатор. Мультитональное оповещение по диапазонам и
типу сигнала. Частота тревоги пропорциональна мощности обнаружен ного сигнала
10. Плавная регулировка громкости
11. Режим ОБУЧЕНИЯ. Демонстрация работы детектора
12. Функция автоматического тестирования
13. Режим ТИШИНА. Отключение звукового оповещения
14. Сохранение настроек после отключения прибора
15. Два варианта установки в салоне автомобиля. Панель приборов и ветровое стекло
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ
На рисунке показан внешний вид прибора, органы управления и индикация:
Регулятор
кабеля
кронштейна
STINGER COLOR
Гнездо подключения кабеля питания. Электрический разъём, пред-
назначенный для подключения напряжения питания 12-16 вольт от
бортовой сети автомобиля, по средствам кабеля питания.
Выключатель. Регулятор громкости. Электрический выключатель с
функцией реостата. Элемент предназначен для включения (выключения) радар-детектора, а так же регулировки громкости звука.
Кнопка «DIM». Микровыключатель. Элемент управления яркостью
дисплея. Дополнительно, управляет функцией VG-2. Кроме того, совместно с кнопкой «CITY», запускает режим обучения. Подробности читайте в главе «Режимы работы».
Кнопка «MUTE». Микровыключатель. Элемент управления, предназначенный для отключения звуковой тревоги радар-детектора. Подробности читайте в главе «Режимы работы».
Кнопка «CITY». Микровыключатель, предназначенный для активации
режима ГОРОД в условиях большого количества ложных срабатываний.
Совместно с кнопкой «DIM» запускает режим обучения. Подробности
читайте в главе «Режимы работы».
Рупорная антенна. СВЧ устройство, предназначенное для приёма сигнала радара в диапазонах Х, К, Ка и VG-2, с целью дальнейшей обработки в приёмном устройстве детектора.
Входной каскад лазерного приёмника. Комплексное оптическое
устройство, состоящее из передней и верхней линзы. Предназначено
для обнаружения сигнала лазера, строго в диапазоне 800-1100 нм и
передачи сигнала в л азерный приёмник детектора. Верхняя оптическая
линза расширяет сектор обнаружения лазера до 360°.
Кнопка фиксатора кронштейна. Механическое устройство, предназначенное для блокировки устройства на держателе кронштейна крепления (при монтаже детектора на ветровом стекле).
Технологический паз. Слот держателя кронштейна крепления. Используется при монтаже устройства на ветровом стекле.
Звуковой сигнализатор. Зуммер. Аудио устройство, предназначенное
для воспроизведения сигналов тревоги и звукового подтверждения изменений настройки радар-детектора.
Дисплей. Светодиодное символьное табло с многофункциональным
индикатором красного цвета. Дисплей предназначен для отображения
визуального предупреждения, при обнаружении радара и подтверждения изменений в настройках детектора.
Дисплей представляет собой пятизначный трафарет со светодиодной
подсветкой. Многофункциональный и ндикатор - это светодиодный семисегментный элемент, красного свечения, с контрольной точкой у основания.

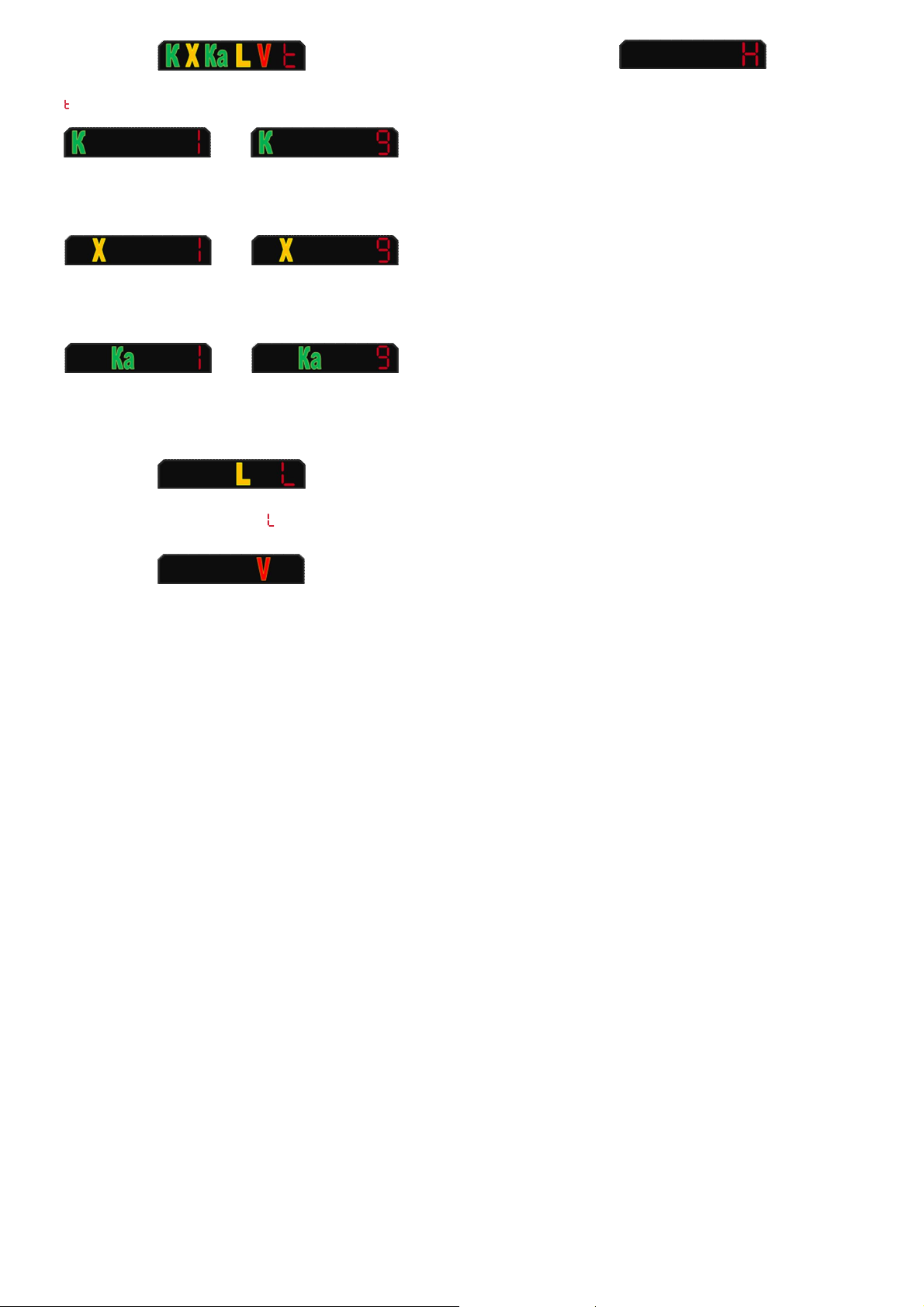

Каждый индикатор несёт смысловую нагрузку:
С-404 -5- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
- Символ оранжевого цвета. Сигнализирует пользователю (мигает с
изменяемой частотой) об обнаружении присутствия сигнала в диапазоне Х.
- Символ зелёного цвета. Сигнализирует пользователю (мигает с изменяемой частотой) об обнаружении присутствия сигнала в диапазоне К.
- Символ зелёного цвета. Сигнализирует пользователю (мигает с
различной частотой) об обнаружении присутствия сигнала в диапазоне
Ка.
- Символ оранжевого цвета. Сигнализирует пользователю (миг ает с
максимальной частотой) об обнаружении присутствия сигнала лазера.
- Символ красного цвета. Сигнализирует пользователю (мигает с
максимальной частотой) об обнаружении присутствия системы VG-2.
Кроме того, подтверждает отключение (включение) режима VG-2.
[…] - индикация условного значения мощности обнаруженного
сигнала.
[ ] – индикация обнаружения сигнала лазера
[ ], [ ] - индикация режима работы (ГОРОД – ТРАССА).
[ ] - индикация режима обучения.
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по направлению движения автомобиля, относительно фронтальной части
прибора (радиоантенны и передней линзы оптического приёмника). Для
эффективной работы устройства необходимо выбрать место установки,
обеспечивающее максимальный обзор. Зона обнаружения детектора не
должна ограничиваться посторонними предметами. Присутствие декоративных элементов, цифровых устройств или других приложений между
детектором и ветровым стеклом, снижает эффективность устройства или
блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кроме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответственно радар-детектор не отреагирует на сигнал полицейского радара.
С-404 -7- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
С-404 -6- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
Установка на панель приборов
Велкро застёжка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант крепления.
Для установки Лазер/Радар-детектора STINGER на панель приборов
необходимо:
1. Тщательно протереть место предполагаемой
установки на панели приборов, а также основание самого радар-детектора, используя для этого
влажную ткань. Дождаться высыхание поверхностей.
2. Удалить защитное покрытие с клейкой стороны
велкро и прижать к основанию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной к выбранному месту установки на панели
приборов, на 10 - 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температур е ниже
+5°С свойства клейкого основания резко ухудшаются и удержание детектора на поверхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удерживающих свойств клейкого основания.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает использование кронштейна с вакуумными крепежами (присосками), входящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне, вставив их в специально
выполненные отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом
стекле нужно прижать присоски, с небольшим
усилием, к поверхности стекла.
3. Чтобы установить детектор на держатель кронштейна, используйте
технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необходимости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и кор пуса прибора.
С-404 -8- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Page 3
STINGER COLOR
Подключение питания
Питание Лазер/Радар-детектора STINGER COLOR рассчитано от сети
постоянного напряжения в диапазоне 12 - 16В, с отрицательным потенциалом (минусом) на корпусе автомобиля. Не соответствие питающего
напряжения приводит к снижению эффективности прибора (пропуск
сигнала радара, увеличение количества ложных срабатываний) или
полной его неисправности.
В комплектацию прибора входит кабель питания с адаптером прикуривателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания прибора.
Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
РЕЖИМЫ РАБОТЫ
Включение и автоматическое тестирование (автотест) прибора
Устройство подключается к источнику питания с помощью штатного кабеля (входит в комплект). После подключения кабеля питания включите
устройство поворотом выключателя «POWER/VOL» от себя до щелчка.
В подтверждение включения прибора, прозвучит звуковой сигнал и автоматически запустится цикл автоматического тестирования (проверка
дисплея и функций радар-детектора). Последовательность автоматического тестирования следующая:
1. После включения все символы дисплея дважды последовательно
вспыхивают и погасают, сначала слева на право, потом наоборот. Звучит контрольный звуковой сигнал.
2. На цифровом индикаторе засветятся все семь сегментов (образуется
цифра 8) и контрольная точка у основания индикатора.
3. Элементы символьной части дисплея погаснут, а на 7-сегментном
элементе отобразится текущий режим работы детектора (ТРАССА или
ГОРОД). Автоматическое тестирование завершено. Устройство готово к
работе.
Регулировка громкости
В радар-детекторе STINGER COLOR применяется плавное изменение
громкости звуковых сигналов. Уровень громкости изменяется поворотным регулятором «POWER/VOL». Вращение колёсика «от себя» увеличивает громкость, «на себя» уменьшает.
Режим ТИШИНА. Отключение сигнала тревоги
В случае появлении необходимости, заблокировать звуковой сигнал
тревоги, пользователь должен однократно нажать на кнопку «MUTE».
С-404 -9- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
Отключение сигнала тревоги подтверждается однократным тональным
сигналом «бип».
Нажатие на кнопку «MUTE» в режиме ТИШИНА, активирует звуковую
тревогу радар-детектора. При следующем обнаружении радара, звуковой сигнализатор передаст сигнал тревоги в штатном режиме. Отключение режима ТИШИНА подтверждается двойным тональным сигналом
«бип-бип».
Изменение яркости свечения дисплея
Изменение яркости дисплея позволяет добиться необходимого соотношения между подсветкой дисплея и внешней освещённостью. Так, например, в тёмное время суток интенсивное свечение дисплея вызывает
усталость глаз и поэтому рекомендуется использовать менее яркий дисплей. В условиях повышенной внешней освещённости (ясный, солнечный д ень) для обеспечения читаемости дисплея необходимо увеличить
яркость.
Подсветка дисплея изменяется коротким нажатием на кнопку «DIM».
Настройка является дискретной и цикличной. Каждое нажатие на кнопку «DIM» переключает яркость дисплея на следующий уровень освещённости. Всего три уровня:
ЯРКО - подсветка дисплея максимальная (уровень яркости - значение
по умолчанию). Характеризуется максимальной яркостью индикаторов
дисплея.
ТУСКЛО - пониженная подсветка дисплея. В данном режиме свечение
светодиодов дисплея снижается на 50% от максимального значения.
ТЕМНО – дисплей отключается. На дисплее прибора остаётся контрольный индикатор (точка у основания 7-сегментного элемента). Данный индикатор подтверждает исправность детектора и напоминает
пользователю о работающем состоянии устройства.
1-ое нажатие на кнопку «DIM» снижает освещение дисплея на один
уровень. Включается режим ТУСКЛО. Переход в режим ТУСКЛО сопровождается однократным тональным сигналом «бип».
2-ое нажатие на кнопку «DIM» отключает дисплей. Включается режим ТЕМНО. Переход в режим ТЕМНО подтверждается так же однократным тональным сигналом «бип».
3-е нажатие на кнопку «DIM» переводит дисплей в режим ЯРКО. Яркость дисплея восстановится до максимальной. Переход в режим ЯРКО
из режима ТЕМНО звуковой сигнализатор подтвердит двойным тональным сигналом «бип-бип».
ВНИМАНИЕ! Не допускайте отключение звуковой тревоги и индикации
дисплея одновременно. Такая конфигурация прибора может привести к
пропуску сигнала радара.
С-404 -10- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
Режим ГОРОД
В условиях перехода всё большего количества организаций и структур
к системам беспроводной связи, наши города и особенно промышленные центры наполняются множеством сигналов в различных частотных
радиодиапазонах с высокой спектральной плотностью. Подавляющее
большинство таких сигналов не оказывают никакого влияние на работу
радар-детектора, но есть небольшое количество источников, которые
вызывают ложные срабатывания устройства. К основным источникам
помех относится оборудование спутникового телевидения, средства локальной связи (АЗС), автоматические шлагбаумы (парковки), автоматические двери (маркеты), системы связи и контроля технических служб
аэродромов и др. Как правило, интенсивность таких сигналов ниже сигнала полицейского радара. Это существенное отличие Произво дитель
STINGER использовал для снижения влияния помех на р аботу радар-
детектора.
В Лазер/Радар-детекторе STINGER COLOR применяется принцип снижения чувствительности детектора к сигналам. Сигналы радара на фоне
маломощной помехи имеют качественное преимущество, и радардетектор обнаружит такой сигнал, при этом сигнал помехи будет заблокирован.
Кратковременное нажатие на кнопку «CITY» переводит уст-
ройство в режим ГОРОД. На цифровом индикаторе дисплея загорится
символ [ ], звуковой сигнализатор под твердит активацию режима оди-
ночным тональным сигналом «бип». В режиме ГОРОД снижается чувствительность устройства к приёму радиосигналов. Для получения сигнала тревоги, в режиме ГОРОД, интенсивность сигнала должна превышать установленное пороговое значение. В противном случае, радардетектор не отреагирует на обнаруженный сигнал.
При выезде с городской территории или промышленной зоны,
не забудьте установить режим ТРАССА. Для возврата в режим максимальной чувствительности нажмите на кнопку «CITY». На цифровом
индикаторе загорится символ [ ], а звуковой сигнализатор подтвердит
включение режима двойным тональным сигналом «бип-бип». Режим
ТРАССА характеризуется максимальной чувствительностью приёмного
устройства радар-детектора, что позволяет своевременно обнаруживать
сигнал радара при движении по автомагистралям. Движение на открытых участках автострад, шоссе и дорог отличается повышенной скоростью и значительно меньшим количеством источников ложных сигналов.
Режим ТРАССА, в таких условиях, обеспечит заблаговременное обнаружение действующего полицейского радара.
Режим VG-2
Лазер/Радар-детектор STINGER COLOR С-404 оборудован системой
обнаружения сигнала VG-2. Устройства, подобные VG-2, используются
С-404 -11- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
дорожной инспекцией для обнаружения действующих радар-детекторов
установленных на автомобили владельцев, в тех государствах, где использование радар-детектора запрещено. Система обнаруживает активную систему пеленгации по излучению гетеродина приёмника и опове-
щает пользователя светодиодным символьным индикатором [ ] и специальной звуковой тревогой.
Следует отметить, что использование Лазер/Радар-детекторов на территории Российской Федерации, стран СНГ и большинства стран Европы
не запрещено. Дорожная полиция, на указанных территориях, системы,
подобные VG-2, не использует. В то же самое время, по каналу VG-2
радар-детектора просачивается множество ложных сигналов, что дополнительно нагружает процессор прибора, снижая быстродействие и
увеличивая энергопотребление устройства. Производитель STINGER
предлагает отключать канал VG-2 на территории государств, где подобные системы не используются правоохранительными органами.
В Радар-детекторе С-404 присутствует опция отключения режима VG-2.
Для отключения режима необходимо нажать и удерживать в течение 3
секунд кнопку «DIM». На дисплее прибора дважды вспыхнет символ
[ ], а звуковой сигнализатор подтвердит отключение двойным тональным сигналом «бип-бип».
В случае появления острой необходимости в режиме VG-2, включите
режим длительным нажатием кнопки «DIM». В подтверждение актива-
ции на дисплее прибора однократно вспыхнет символ [ ], а звуковой
сигнализатор синхронно передаст одиночный тональный сигнал «бип».
Режим ОБУЧЕНИЯ
Режим ОБУЧЕНИЯ позволяет пользователю изучить реакцию радардетектора при обнаружении сигнала, во всех рабочих диапазонах радара. В STINGER COLOR используется полуавтоматический режим обучения. Теперь, пользователь, сам переключает демонстрацию обнаружения радара с одного диапазона на другой. Демонстрация р аботы детектора каждого диапазона сопровождается индивидуальной звуковой тревогой и миганием соответствующего индикатора дисплея. На 7сегментном элементе имитируется увеличение мощности обнаруживаемого сигнала. В реальных условиях такое изменение пропорционально
приближению к источнику сигнала.
Для активации режима ОБУЧЕНИЯ необходимо:
1. Выключить устройство с помощью выключателя «POWER/VOL» или
отключением кабеля питания.
2. Нажать и удерживать одновременно кнопки «DIM» и «CITY».
3. Включить радар-детектор.
4. Отпустить кнопки.
С-404 -12- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Page 4
STINGER COLOR
Демонстрация с пояснениями показана на рисунке:
STINGER COLOR
Для выхода из режима ОБУЧЕНИЯ нажмите кнопку «CITY».
- все индикаторы дисплея одновременно вспыхнут три раза. Прозвучит четырёх
кратный тональный сигнал «бип-бип-бип-бип». На цифровом элементе загорится
символ [ ]. Режим ОБУЧЕНИЯ активирован.
Для просмотра тревоги в диапазоне К нажмите на кнопку «DIM».
- демонстрация обнаружения радара в диапазоне К. Звучит индивидуальный для
диапазона сигнал тревоги. Индикатор мощности обнаруженного сигнала последовательно увеличивает значение своих показаний. Синхронно с изменением значения
увеличивается интенсивность звучания тревоги и мигания светодиодного символа
диапазона.
Для просмотра тревоги в диапазоне Х нажмите на кнопку «DIM».
- демонстрация обнаружения радара в диапазоне Х. Звучит индивидуальный для
диапазона сигнал тревоги. Индикатор мощности обнаруженного сигнала последовательно увеличивает значение своих показаний. Синхронно с изменением значения
увеличивается интенсивность звучания тревоги и мигания светодиодного символа
диапазона.
Для просмотра тревоги в диапазоне Ка нажмите на кнопку «DIM».
- демонстрация обнаружения радара в диапазоне Ка. Звучит индивидуальный для
диапазона сигнал тревоги. Индикатор мощности обнаруженного сигнала последовательно увеличивает значение своих показаний. Синхронно с изменением значения
увеличивается интенсивность звучания тревоги и мигания светодиодного символа
диапазона.
Для просмотра тревоги, при обнаружении сигнала лазера, нажмите
на кнопку «DIM».
- демонстрация обнаружения сигнала лазера. Звучит динамичный сигнал тревоги.
На цифровом элементе отображается индикатор [ ].
Для просмотра демо нстрации обнаружения системы VG-2, нажмите
на кнопку «DIM».
- демонстрация обнаружения системы VG-2. Звучит динамичный сигнал тревоги.
С-404 -13- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
- окончание демонстрации. Радар-детектор переходит в исходный режим работы.
Светодиодные символьные индикаторы отключены, а на цифровом элементе отображается действующий режим работы детектора Highway или City (ТРАССА или
ГОРОД).
Звуковое подтверждение
При активации или деактивации функции или режима работы устройства, радар-детектор подтвердит изменение тональным сигналом.
Подтверждение АКТИВАЦИИ звучит в виде однократного тонального
сигнала «бип», ДЕАКТИВАЦИЯ функции или режима в виде двукратного
тонального сигнала «бип-бип».
Сохранение настроек
В Лазер/Радар-детекторе STINGER ранее установленные Вами параметры, сохраняются после отключения прибора. При включении устройства, Ваши настройки автоматически восстанавливаются. Функция сохранения настроек позволяет персонифицировать детектор для каждого
пользователя и различных условий эксплуатации.
ОБНАРУЖЕНИЕ СИГНАЛА
Обнаружение сигнала радара в диапазонах Х, К, Ка или La
В момент обнаружения активной системы фиксации скоростного режима,
радар-детектор предупредит своего пользователя загоранием, соответствующего диапазону, индикатора и индивидуальной, для обнаруженного радара, мультитональной тревогой. 7-сегментный элемент дисплея
покажет условное значение мощности полученного сигнала. Интенсивность мигания символа дисплея и звучание тревоги станет изменяться
по мере приближения к полицейскому радару.
В Лазер/Радар-детекторе STINGER серии COLOR обнаружен-
ный сигнал лазера обладает наивысшим приоритетом, по отношению к
сигналам в радиодиапазонах. Поэтому при параллельном обнаружении
сигнала лазера и любого другого сигнала в радиодиапазоне, устройство
оповестит пользователя по сигналу лазера, при этом интенсивность
звучания тревоги и частота мигания индикатора будет иметь максимальное значение.
Подробности визуальной индикации можно посмотреть в главе
«Режим ОБУЧЕНИЯ».
Обнаружение импульсных сигналов
Сложность обнаружение импульсных радаров заключается в особенности характеристик излучаемого импульса. Короткий импульс маскируется под помеху и множество детекторов, приёмное устройство которых,
не рассчитано на обработку такого сигнала, игнорируют импульс и про-
С-404 -14- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
пускают радар. Кроме этого, импульсные радары могут работать в режиме «на вскидку» (instant-on). Это означает, что радар не активен до
момента включения излучения, и если, перед включением, радар направлен на Вас, то времени на исправление ситуации у Вас практически
нет.
В основном обнаружение импульсных радаров, в том числе работающих в режиме « на вскидку», происходит по отражённому сигналу,
от впереди (сзади) идущего автомобиля или другой поверхности.
Аппаратная часть радар-детектор STINGER серии COLOR разработана
с учётом обнаружения импульсного радара. При обнаружении импульсного сигнала STINGER COLOR оповестить своего пользователя, так же
как и при обнаружении обычного радара, т.е. начнет мигать соответствующий диапазону индикатор дисплея и прозвучит индивидуальный
диапазону сигнал.
УХОД И СБЕРЕЖЕНИЕ
Лазер/Радар-детектор STINGER представляет собой сложное радиоэлектронное устройство. Не корректное обращение с прибором приводит к снижению эффективности р аботы детектора или его неисправности. Ниже приведен ряд простых рекомендаций, которые помогут исключить неисправность прибора и продлить срок его эксплуатации.
Для предотвращения кражи, во время отсутствия владельца в салоне
автомобиля, прибор следует снимать с кронштейна или убирать с панели приборов.
Не рекомендуется подвергать прибор длительному воздействию пря-
мых солнечных лучей. При длительной парковке рекомендуется убирать
прибор в безопасное место. Температура в салоне автомобиля может
достигать критический, для работы прибора, уровень.
Не следует демонтировать велкро застёжку с поверхности панели
приборов вместе с устройством. Следует убирать только радар-детектор.
Многократное переклеивание велкро приводит к износу клейкого основания и отказу крепежа в целом.
Длительное хранение прибора рекомендуется в сухом отапливаемом
помещении. Если устройство длительное время находилась в среде с
отрицательной температурой или повышенной влажностью (в выключенном состояния), перед началом эксплуатации (подключения питания), д етектор необходимо, не менее чем на три часа, занести в сухое
отапливаемое помещение.
Различного рода повреждения линзы оптического приёмника, приво-
дит к искажению принимаемого сигнала и нарушению работы лазерного
детектора в целом.
Вскрытие, пользователем, корпуса устройства и вмешательство в ра-
диоэлектронную схему прибора, в большинстве случаев, приводит к
С-404 -15- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
выходу детектора из строя или ухудшению характеристик приёма сигналов. Корпус детектора может быть защищён контрольной наклейкой.
ВНИМАНИЕ! При нарушении целостности контрольной наклейки
ГАРАНТИЯ ТЕРЯЕТ СИЛУ.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Если прибор не включается:
Необходимо проверить кабель питания прибора, убедиться в пра-
вильности подключения. Следует извлечь адаптер кабеля питания из
гнезда прикуривателя и проверить состояние предохранителя прибора.
Следует проверить состояние электропроводки и предохранителей
автомобиля. (См. Руководство по эксплуатации автомобиля)
Гнездо прикуривателя засорилось, имеет посторонние предметы, на-
лет окисления. Продуйте гнездо сжатым воздухом и протрите ветошью
смоченной в спиртовом растворе.
Осторожно! Не допускайте попадания металлических предметов в
гнездо прикуривателя. Это может вызвать замыкание, нагрев и возгорание электропроводки автомобиля.
Ложные сигналы оповещения при появлении вибрации:
Проверьте электропроводку транспортного средства, включая про-
водку аккумулятора и генератора на предмет качества соединения штекеров и разъёмов.
Проверьте гнездо прикуривателя на наличие сора и окисления.
Проверьте состояние кабеля питания радар-детектора и качество его
подключения.
Внутри салонные датчики объёма (элемент сигнализации) могут быть
причиной ложных срабатываний. Произведите переустановку радардетектора согласно рекомендациям по монтажу, при этом постарайтесь
разнести устройства в разные стороны.
Неуверенный приём сигналов:
Проверьте ориентацию детектора. Направление прибора должно быть
строго горизонтально и по направлению движения автомобиля. Измените ориентацию радар-детектора.
Ограничение обзора радиоантенны или линзы. Переместите детектор
и установите в соответствии с рекомендациями руководства по монтажу.
Загрязнение или повреждение защитного радио прозрачного экрана
(защита радиоантенны и линзы лазерного приёмника). Проведите очистку защитного экрана мягкой тканью или обратитесь в сервисный
центр.
Отключите режим работы детектора - ГОРОД.
С-404 -16- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Page 5
STINGER COLOR
Приёмник:
Оптический датчик:
STINGER COLOR
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Приёмник: Супергетеродин с двойным преобразованием
Антенна: Линейно поляризованная, саморегулируемая
Детектор: Частотный дискриминатор
Рабочие частоты: X-диапазон 10,500-10,550 ГГц
Детектор: Цифровой преобразователь сигнала
Длина волны: 800-1100нм
Сектор обнаружения 360°
Рабочий диапазон
температур: от -30°С до + 70°C
Напряжение питания:
Размеры ВxШxД: 30 х 67 х 100 мм
Вес: 109 г
ПРИМЕЧАНИЕ: Приведённые технические характеристики являются
усреднёнными и для отдельных приборов могут отличаться!
Характеристики прибора подлежат изменению производителем без
предварительного уведомления.
На рабочие параметры прибора могут дополнительно влиять стиль вождения автомобиля, радио электронная обстановка конкретной местности
и условия окружающей среды!
С-404 -17- С-404
Радиоканал:
частоты
K-диапазон 24,050-24,250 ГГц
Ka-диапазон 33,400-36,000 ГГц
Гетеродин VG-2 в диапазоне 11,4-11,6 ГГц
Канал лазера:
Приёмник импульсных сигналов лазера
Фотодиод – широкоугольная линза с высоким
коэффициентом усиления
Общие:
= 12…16В, 310 мА, минус (-) на корпусе
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ДЛЯ ЗАМЕТОК
С-404 -18- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ
Список адреса сервисных центров размещён на сайте
Адрес_______________________________________________
Телефон_____________________________________________
E-mail_______________________________________________
http://www.stardreams.ru/
С-404 -19- С-404
ЛАЗЕР/РАДАР-ДЕТЕКТОР
STINGER COLOR
ГАРАНТИЙНЫЙ ТАЛОН
Настоящий гарантийный талон дает право на безвозмездное устранение
недостатков аппаратуры, возникших по причине заводского брака в
течение гарантийного срока, при выполнении условий гарантии и соблюдении правил хранения и эксплуатации.
Срок гарантии равен 3 годам с момента приобретения изделия.
Модель: STINGER COLOR С-404
Заводской №
Изделие проверено.
Покупатель с правилами эксплуатации и гарантийными условиями ознакомлен и согласен.
Дата продажи: « » 20 г.
Подпись покупателя
(ПЕЧАТЬ ПРОДАВЦА)
Подпись продавца
Сохраняйте гарантийный талон в течение всего гарантийного срока!
При нарушении целостности контрольной наклейки
С-404 -20- С-404
гарантия теряет силу!
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Loading...
