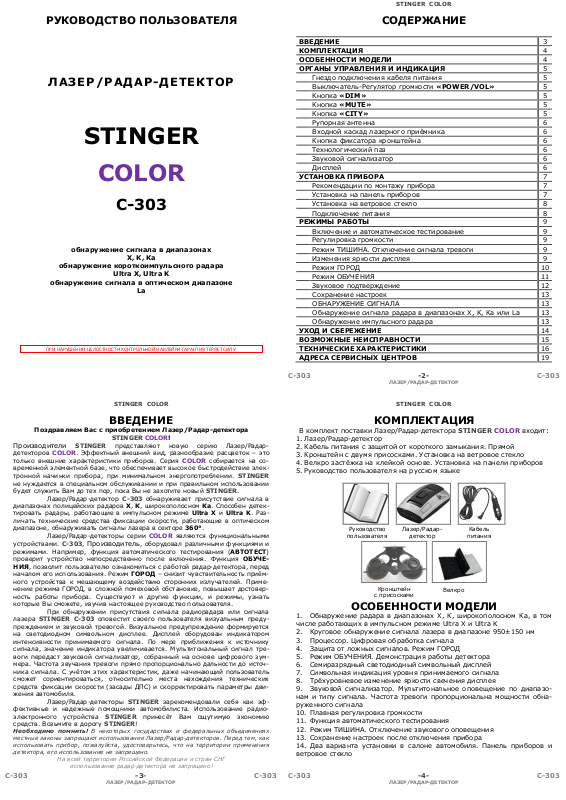

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

STINGER COLOR

Руководство

пользователя

Лазер/Радар

Кабель

Кронштейн

с присосками

Велкро

ЛАЗЕР/РАДАР-ДЕТЕКТОР

STINGER

COLOR

C-303

обнаружение сигнала в диапазонах

Х, К, Ка

обнаружение короткоимпульсного радара

Ultra X, Ultra K

обнаружение сигнала в оптическом диапазоне

ПРИ НАРУШЕНИИ ЦЕЛОСТНОСТИ КОНТРОЛЬНОЙ НАКЛЕЙКИ ГАРАНТИЯ ТЕРЯЕТ СИЛУ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3 КОМПЛЕКТАЦИЯ 4 ОСОБЕННОСТИ МОДЕЛИ 4 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ 5

Гнездо подключения кабеля питания 5 Выключатель-Регулятор громкости «POWER/VOL» 5 Кнопка «DIM» 5 Кнопка «MUTE» 5 Кнопка «CITY» 5 Рупорная антенна 6 Входной каскад лазерного приёмника 6 Кнопка фиксатора кронштейна 6 Технологический паз 6 Звуковой сигнализатор 6 Дисплей 6 УСТАНОВКА ПРИБОРА 7 Рекомендации по монтажу прибора 7 Установка на панель приборов 7 Установка на ветровое стекло 8 Подключение питания 8 РЕЖИМЫ РАБОТЫ 9 Включение и автоматическое тестирование 9 Регулировка громкости 9 Режим ТИШИНА. Отключение сигнала тревоги 9 Изменения яркости дисплея 9 Режим ГОРОД 10 Режим ОБУЧЕНИЯ 11 Звуковое подтверждение 12 Сохранение настроек 13 ОБНАРУЖЕНИЕ СИГНАЛА 13 Обнаружение сигнала радара в диапазонах Х, К, Ка или La 13 Обнаружение импульсного радара 13

УХОД И СБЕРЕЖЕНИЕ 14 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 15 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16 АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ 19

С-303 -2- С-303

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Поздравляем Вас с приобретением Лазер/Радар-детектора

Производители STINGER представляют новую серию Лазер/Радар-

детекторов COLOR. Эффектный внешний вид, разнообразие расцветок – это только внешние характеристики приборов. Серия COLOR собирается на современной элементной базе, что обеспечивает высокое быстродействие электронной начинки прибора, при минимальном энергопотреблении. STINGER не нуждается в специальном обслуживании и при правильном использовании будет служить Вам до тех пор, пока Вы не захотите новый STINGER.

диапазонах полицейских радаров Х, К, широкополосном Ка. Способен детектировать радары, работающие в импульсном режиме Ultra X и Ultra K. Различать технические средства фиксации скорости, работающие в оптическом диапазоне, обнаруживать сигналы лазера в секторе 360°.

устройствами. С-303, Производитель, оборудовал различными функциями и режимами. Например, функция автоматического тестирования (АВТОТЕСТ) проверит устройство непосредственно после включения. Функция ОБУЧЕ- НИЯ, позволит пользователю ознакомиться с работой радар-детектора, перед началом его использования. Режим ГОРОД – снизит чувствительность приёмного устройства к мешающему воздействию сторонних излучателей. Применение режима ГОРОД, в сложной помеховой обстановке, повышает достоверность работы прибора. Существуют и другие функции, и режимы, узнать которые Вы сможете, изучив настоящее руководство пользователя.

лазера STINGER С-303 оповестит своего пользователя визуальным предупреждением и звуковой тревогой. Визуальное предупреждение формируется на светодиодном символьном дисплее. Дисплей оборудован индикатором интенсивности принимаемого сигнала. По мере приближения к источнику сигнала, значение индикатора увеличивается. Мультитональный сигнал тревоги передаст звуковой сигнализатор, собранный на основе цифрового зуммера. Частота звучания тревоги прямо пропорционально дальности до источника сигнала. С учётом этих характеристик, даже начинающий п ользователь сможет сориентироваться, относительно места нахождения технических средств фиксации скорости (засады ДПС) и скорректировать параметры движения автомобиля.

фективные и надежные помощники автомобилиста. Использование радиоэлектронного устройства STINGER принесёт Вам ощутимую экономию средств. Возьмите в дорогу STINGER!

Необходимо помнить! В некоторых государствах и федеральных объединениях местные законы запрещают использование Лазер/Радар-детекторов. Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на территории применения детектора, его использование не запрещено.

С-303 -3- С-303

Лазер/Радар-детектор С-303 обнаруживает присутствие сигнала в

Лазер/Радар-детекторы серии COLOR являются функциональными

При обнаружении присутствия сигнала радиорадара или сигнала

Лазер/Радар-детекторы STINGER зарекомендовали себя как эф-

На всей территории Российской Федерации и стран СНГ

использование радар-детектора не запрещено!

STINGER COLOR!

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ВВЕДЕНИЕ

В комплект поставки Лазер/Радар-детектора STINGER COLOR входит:

1. Лазер/Радар-детектор

2. Кабель питания с защитой от короткого замыкания. Прямой

3. Кронштейн с двумя присосками. Установка на ветровое стекло

4. Велкро застёжка на клейкой основе. Установка на панели приборов

5. Руководство пользователя на русском языке

детектор

питания

ОСОБЕННОСТИ МОДЕЛИ

КОМПЛЕКТАЦИЯ

1. Обнаружение радара в диапазонах Х, К, широкополосном Ка, в том числе работающих в импульсном режиме Ultra X и Ultra K

2. Круговое обнаружение сигнала лазера в диапазоне 950±150 нм

3. Процессор. Цифровая обработка сигнала

4. Защита от ложных сигналов. Режим ГОРОД

5. Режим ОБУЧЕНИЯ. Демонстрация работы детектора

6. Семиразрядный светодиодный символьный дисплей

7. Символьная индикация уровня принимаемого сигнала

8. Трёхуровневое изменение яркости свечения дисплея

9. Звуковой сигнализатор. Мультитональное оповещение по диапазонам и типу сигнала. Частота тревоги пропорциональна мощности обнаруженного сигнала

10. Плавная регулировка громкости

11. Функция автоматического тестирования

12. Режим ТИШИНА. Отключение звукового оповещения

13. Сохранение настроек после отключения прибора

14. Два варианта установки в салоне автомобиля. Панель приборов и ветровое стекло

С-303 -4- С-303

ЛАЗЕР/РАДАР-ДЕТЕКТОР

STINGER COLOR

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

Выключатель.

громкости

Гнездо

подключения

питания

Звуковой

сигнализатор

Рупорная антенна

Технологический

паз

Входной

каскад

лазерного

приёмника

Кнопка

DIM»

Кнопка

CITY»

Кнопка

MUTE»

Дисплей

Кнопка фиксатора

STINGER COLOR

На рисунке показан внешний вид прибора, органы управления и индикация:

кабеля

Гнездо подключения кабеля питания. Электрический разъём, предназначенный для подключения напряжения питания 12-16 вольт от бортовой сети автомобиля, по средствам кабеля питания. Выключатель. Регулятор громкости. Электрический выключатель с функцией реостата. Элемент предназначен для включения (выключения) радар-детектора, а так же регулировки громкости звука. Кнопка «DIM». Микровыключатель. Элемент управления яркостью дисплея. Дополнительно, совместно с кнопкой «CITY», запускает режим обучения. Подробности читайте в главе «Режимы работы». Кнопка «MUTE». Микровыключатель. Элемент управления, предназначенный для отключения звуковой тревоги радар-детектора. Подробности читайте в главе «Режимы работы». Кнопка «CITY». Микровыключатель, предназначенный для активации режима ГОРОД, при появлении множества ложных срабатываний. Совместно с кнопкой «DIM» запускает режим обучения. Подробности читайте в главе «Режимы работы».

С-303 -5- С-303

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Регулятор

кронштейна

Рупорная антенна. Сверхвысокочастотное устройство, предназначенное для приёма сигнала радара в диапазонах Х, К, Ка и VG-2, с целью дальнейшей обработки в приёмном устройстве детектора. Входной каскад лазерного приёмника. Комплексное оптическое устройство, состоящее фронтальной и верхней линзы. Предназначено для обнаружения сигнала лазера, строго в диапазоне 800-1100 нм и передачи сигнала в л азерный приёмник детектора. Верхняя оптическая линза расширяет сектор обнаружения лазера до 360°. Кнопка фиксатора кронштейна. Механическое устройство, предназначенное для блокировки устройства на держателе кронштейна крепления (при монтаже детектора на ветровом стекле). Технологический паз. Слот держателя кронштейна крепления. Используется при монтаже устройства на ветровом стекле. Звуковой сигнализатор. Зуммер. Аудио устройство, предназначенное для воспроизведения сигналов тревоги и звукового подтверждения изменений настройки радар-детектора. Дисплей. Светодиодное символьное табло, предназначенное для отображения визуального предупреждения, при обнаружении радара и подтверждения активации режима ГОРОД. Дисплей представляет собой семизначный трафарет со светодиодной подсветкой. Каждый символьный знак несёт смысловую нагрузку:

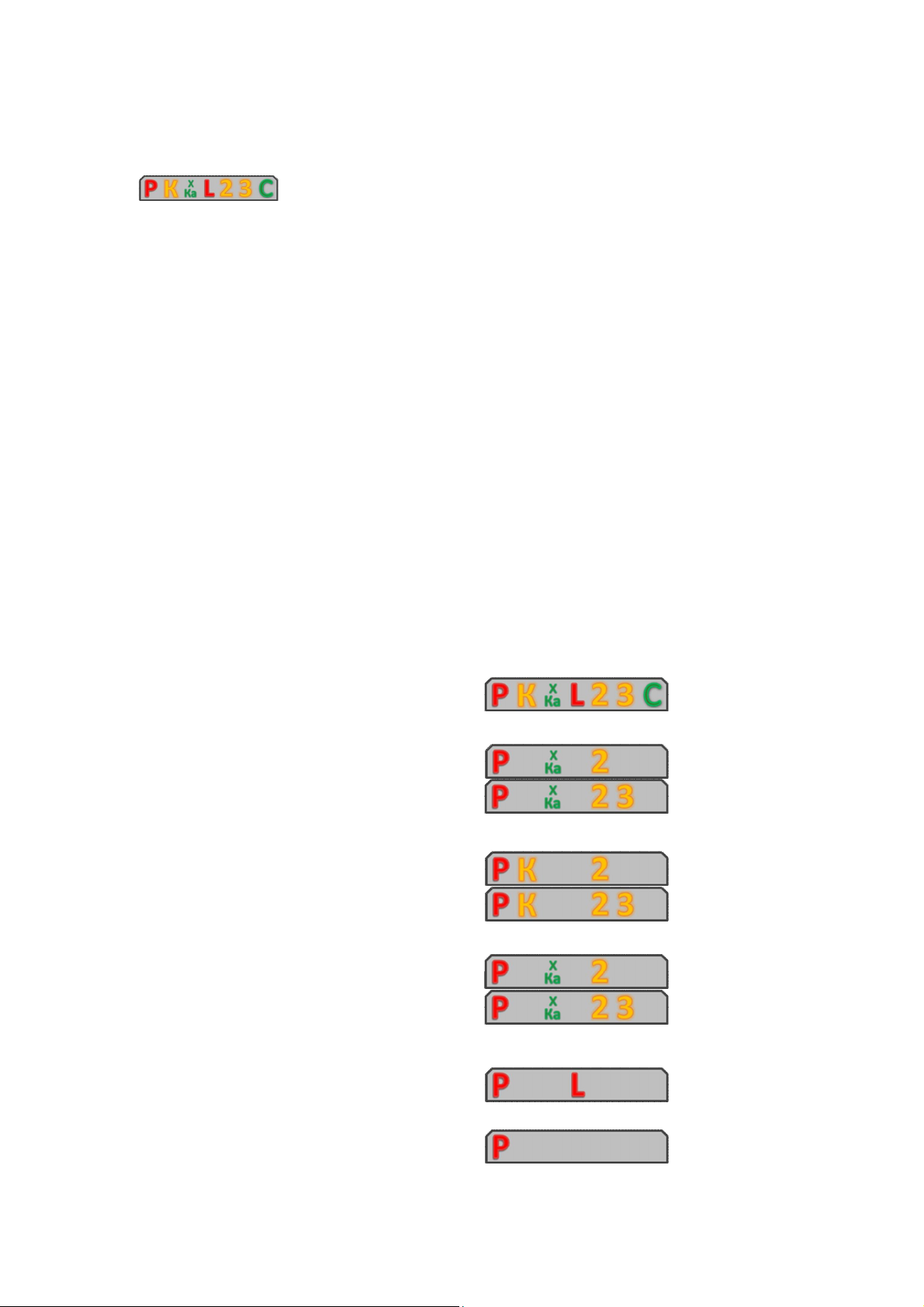

- индикатор «Power». Символ красного цвета. Сигнализирует пользователю (светится непрерывно) об успешном прохождении автоматического тестирования и готовности устройства к работе. Мигание данного индикатора свидетельствует о нахождении радар-детектора в режиме ОБУЧЕНИЯ.

- Символ зелёного цвета. Сигнализирует пользователю (мигает с различной частотой) об обнаружении присутствия сигнала в диапазоне Х.

- Символ жёлтого цвета. Сигнализирует пользователю (мигает с различной частотой) об обнаружении присутствия сигнала в диапазоне К.

- Символ зелёного цвета. Сигнализирует пользователю (мигает с различной частотой) об обнаружении присутствия сигнала в диапазоне Ка.

- Символ красного цвета. Сигнализирует пользователю (мигает с

максимальной частотой) об обнаружении присутствия сигнала лазера.

и - Символы жёлтого цвета. Индикаторы интенсивности обнару-

женного сигнала. Отображают условное значение изменения мощности

С-303 -6- С-303

ЛАЗЕР/РАДАР-ДЕТЕКТОР

сигнала радиорадара и как следствие изменение дальности до источника сигнала (радара).

- Символ зелёного цвета. Индикатор режима ГОРОД (CITY). Начинает светиться после активации режима ГОРОД, погасает после его отключения.

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора

Лазер/Радар-детектор ориентируется строго горизонтально и по направлению движения автомобиля, относительно фронтальной части прибора (радиоантенны и передней линзы оптического приёмника). Для эффективной работы устройства необходимо выбрать место установки, обеспечивающее м аксимальный обзор. Сектор обнаружения детектора не должен ограничиваться посторонними предметами. Присутствие декоративных элементов, цифровых устройств или других приложений между детектором и ветровым стеклом, снижает эффективность устройства или блокируют его работу.

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кроме того, радар-детектор не должен угрожать водителю (пассажиру) причинением вреда при резком торможении или другой не штатной ситуации на дороге.

Необходимо помнить! Некоторые виды тонировки стекла снижает эффективность радар-детектора. Наличие встроенного (электрического) обогрева стекла может блокировать прохождение сигнала, соответственно радар-детектор не отреагирует на сигнал полицейского радара.

Установка на панель приборов

Велкро застёжка (липучка), входящая в комплект поставки прибора, для некоторых моделей автомобилей, наиболее удобный вариант крепления. Для установки Лазер/Радар-детектора STINGER на панель приборов необходимо:

1. Тщательно протереть место предполагаемой установки на панели приборов, а также основание самого радар-детектора, используя для этого влажную ткань. Дождаться высыхание поверхностей.

2. Удалить защитное покрытие с клейкой стороны велкро и прижать к основанию детектора на 10 - 15 секунд.

3. Удалить защитное бумажное покрытие с другой стороны велкро и прижать клейкой стороной к выбранному месту установки на панели приборов, на 10 - 15 секунд.

4. Установить детектор, совместив обе части велкро застёжки.

С-303 -7- С-303

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить при температуре поверхностей не ниже +5°С. При температур е ниже +5°С свойства клейкого основания резко ухудшаются и удержание детектора на поверхности панели становится не надёжным.

Необходимо помнить! Переустановка велкро снижает надёжность крепления устройства на приборной панели по причине потери удерживающих свойств клейкого основания.

Установка на ветровое стекло

Установка прибора на ветровое стекло автомобиля предполагает использование кронштейна с вакуумными крепежами (присосками), входящими в комплект поставки. Для этого необходимо выполнить следующие операции:

1. В первую очередь, следует закрепить присоски на кронштейне, вставив их в специально выполненные отверстия (если это необходимо).

2. Для фиксации кронштейна на ветровом стекле нужно прижать присоски, с небольшим усилием, к поверхности стекла.

3. Чтобы установить детектор на держатель кронштейна, используйте технологический паз в верхней части прибора. Для наилучшего обзора и оптимального угла обнаружения, при необходимости, можно подогнуть держатель.

ВНИМАНИЕ! Подгибание держателя необходимо производит только после демонтажа радар-детектора с кронштейна, в противном случае велика вероятность повреждения технологического паза и кор пуса прибора.

Подключение питания

Питание Лазер/Радар-детектора STINGER COLOR рассчитано от сети постоянного напряжения в диапазоне 12 - 16В, с о трицательным потенциалом (минусом) на корпусе автомобиля. Не соответствие питающего напряжения приводит к снижению эффективности прибора (пропуск сигнала радара, увеличение количества ложных срабатываний) или полной его неисправности. В комплектацию прибора входит кабель питания с адаптером прикуривателя автомобиля и штекером подключения в гнездо питания прибора.

1. Подключите малый штекер кабеля питания в гнездо питания детектора. Штекер должен войти до упора.

2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля питания прибора в гнездо прикуривателя до упора.

С-303 -8- С-303

ЛАЗЕР/РАДАР-ДЕТЕКТОР
