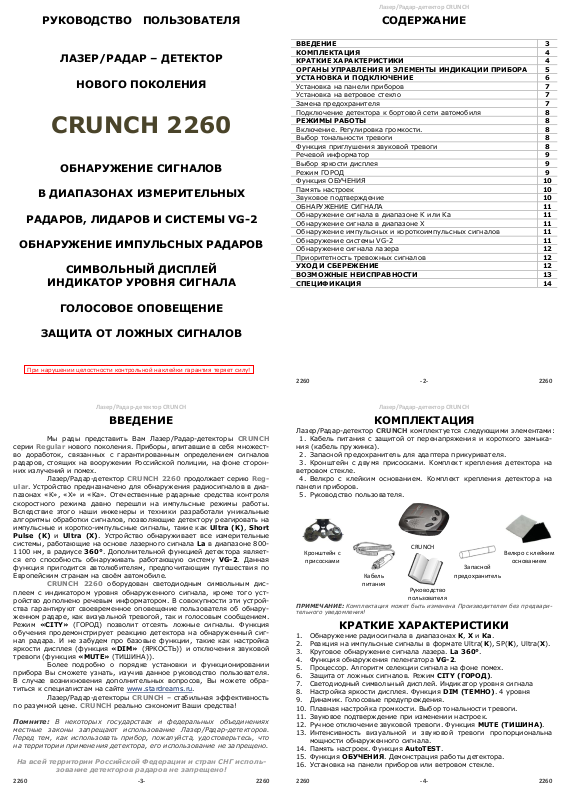

Page 1
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
При нарушении целостности контрольной наклейки гарантия теряет силу
!
Кронштейн с
Кабель
Руководство
Запасной
Велкро с клейким
CRUNCH
ЛАЗЕР/РАДАР – ДЕТЕКТОР
НОВОГО ПОКОЛЕНИЯ
CRUNCH 2260
ОБНАРУЖЕНИЕ СИГНАЛОВ
В ДИАПАЗОНАХ ИЗМЕРИТЕЛЬНЫХ
РАДАРОВ, ЛИДАРОВ И СИСТЕМЫ VG-2
ОБНАРУЖЕНИЕ ИМПУЛЬСНЫХ РАДАРОВ
СИМВОЛЬНЫЙ ДИСПЛЕЙ
ИНДИКАТОР УРОВНЯ СИГНАЛА
ГОЛОСОВОЕ ОПОВЕЩЕНИЕ
ЗАЩИТА ОТ ЛОЖНЫХ СИГНАЛОВ
Лазер/Радар-детектор CRUNCH
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
КОМПЛЕКТАЦИЯ 4
КРАТКИЕ ХАРАКТЕРИСТИКИ 4
ОРГАНЫ УПРАВЛЕНИЯ И ЭЛЕМЕНТЫ ИНДИКАЦИИ ПРИБОРА 5
УСТАНОВКА И ПОДКЛЮЧЕНИЕ 6
Установка на панели приборов 7
Установка на ветровое стекло 7
Замена предохранителя 7
Подключение детектора к бортовой сети автомобиля 8
РЕЖИМЫ РАБОТЫ 8
Включение. Регулировка громкости. 8
Выбор тональности тревоги 8
Функция приглушения звуковой тревоги 8
Речевой информатор 9
Выбор яркости дисплея 9
Режим ГОРОД 9
Функция ОБУЧЕНИЯ 10
Память настроек 10
Звуковое подтверждение 10
ОБНАРУЖЕНИЕ СИГНАЛА 11
Обнаружение сигнала в диапазоне К или Ка 11
Обнаружение сигнала в диапазоне Х 11
Обнаружение импульсных и короткоимпульсных сигналов 11
Обнаружение системы VG-2 11
Обнаружение сигнала лазера 12
Приоритетность тревожных сигналов 12
УХОД И СБЕРЕЖЕНИЕ 12
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 13
СПЕЦИФИКАЦИЯ 14
2260 -2- 2260
Лазер/Радар-детектор CRUNCH
ВВЕДЕНИЕ
серии Regular нового поколения. Приборы, впитавшие в себя множество доработок, связанных с гарантированным определением сигналов
радаров, стоящих на вооружении Российской полиции, на фоне сторонних излучений и помех.
ular. Устройство предназначено для обнаружения р адиосигналов в диа-
пазонах «К», «Х» и «Ка». Отечественные радарные средства контроля
скоростного режима давно перешли на импульсные режимы работы.
Вследствие этого наши инженеры и техники разработали уникальные
алгоритмы обработки сигналов, позволяющие детектору реагировать на
импульсные и коротко-импульсные сигналы, такие как Ultra (K), Short
Pulse (K) и Ultra (X). Устройство обнаруживает все измерительные
системы, работающие на основе лазерного сигнала La в диапазоне 8001100 нм, в радиусе 360°. Дополнительной функцией детектора является его способность обнаруживать работающую систему VG-2. Данная
функция пригодится автолюбителям, предпочитающим путешествия по
Европейским странам на своём автомобиле.
плеем с индикатором уровня обнаруженного сигнала, кроме того устройство дополнено речевым информатором. В совокупности эти устройства гарантируют своевременное оповещение пользователя об обнаруженном радаре, как визуальной тревогой, так и голосовым сообщением.
Режим «CITY» (ГОРОД) позволит отсеять ложные сигналы. Функция
обучения продемонстрирует реакцию детектора на обнаруженный сигнал радара. И не забудем про базовые функции, такие как настройка
яркости дисплея (функция «DIM» (ЯРКОСТЬ)) и отключения звуковой
тревоги (функция «MUTE» (ТИШИНА)).
прибора Вы сможете узнать, изучив данное руководство пользователя.
В случае возникновения дополнительных вопросов, Вы можете обратиться к специалистам на сайте www.stardreams.ru.
по разумной цене. CRUNCH реально сэкономит Ваши средства!
Помните: В некоторых государствах и федеральных объединениях
местные законы запрещают использование Лазер/Радар-детекторов.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что
на территории применения детектора, его использование не запрещено.
На всей территории Российской Федерации и стран СНГ исполь-
2260 -3- 2260
Мы рады представить Вам Лазер/Радар-детекторы CRUNCH
Лазер/Радар-детектор CRUNCH 2260 продолжает серию Reg-
CRUNCH 2260 оборудован светодиодным символьным дис-
Более подробно о порядке установки и функционировании
Лазер/Радар-детекторы CRUNCH – стабильная эффективность
зование детекторов радаров не запрещено!
Лазер/Радар-детектор CRUNCH
КОМПЛЕКТАЦИЯ
Лазер/Радар-детектор CRUNCH комплектуется следующими элементами:
1. Кабель питания с защитой от перенапряжения и короткого замыка-
ния (кабель пружинка).
2. Запасной предохранитель для адаптера прикуривателя.
3. Кронштейн с двумя присосками. Комплект крепления детектора на
ветровом стекле.
4. Велкро с клейким основанием. Комплект крепления д етектора на
панели приборов.
5. Руководство пользователя.
ПРИМЕЧАНИЕ: Комплектация может быть изменена Производителем без предварительного уведомления!
присосками
основанием
предохранитель
питания
пользователя
КРАТКИЕ ХАРАКТЕРИСТИКИ
1. Обнаружение радиосигнала в диапазонах К, Х и Ка.
2. Реакция на импульсные сигналы в формате Ultra(K), SP(K), Ultra(X).
3. Круговое обнаружение сигнала лазера. La 360°.
4. Функция обнаружения пеленгатора VG-2.
5. Процессор. Алгоритм селекции сигнала на фоне помех.
6. Защита от ложных сигналов. Режим CITY (ГОРОД).
7. Светодиодный символьный дисплей. Индикатор уровня сигнала
8. Настройка яркости дисплея. Функция DIM (ТЕМНО). 4 уровня
9. Динамик. Голосовые предупреждения.
10. Плавная настройка громкости. Выбор тональности тревоги.
11. Звуковое подтверждение при изменении настроек.
12. Ручное отключение звуковой тревоги. Функция MUTE (ТИШИНА).
13. Интенсивность визуальной и звуковой тревоги пропорциональна
мощности обнаруженного сигнала.
14. Память настроек. Функция AutoTEST.
15. Функция ОБУЧЕНИЯ. Демонстрация работы детектора.
16. Установка на панели приборов или ветровом стекле.
2260 -4- 2260
Page 2
Лазер/Радар-детектор CRUNCH
2 3 4 5 6 8 9 7 10 11 12 13 14 15 16 14 14 17
Рисунок №1
Рисунок №2
Рисунок №3
Рисунок №4
ОРГАНЫ УПРАВЛЕНИЯ
И ЭЛЕМЕНТЫ ИНДИКАЦИИ ПРИБОРА
Внешний вид детектора, органы управления и индикация показаны на
рисунке 1:
10
1
1. «DC 12V» – электрический разъём, предназначенный для подключения детектора к источнику постоянного напряжения в диапазоне 12 –
15 вольт (с нагрузочной способно стью не менее 80 мА), по средствам
штатного кабеля питания (входит в комплект).
2. Элемент управления «VOL». Поворотный выключатель, совмещённый с функцией регулировки громкости. Подробности в пункте «Включение. Регулировка громкости».
3. Кнопка «DIM». Орган управления функцией настройки яркости
дисплея. Подробности в пункте «Выбор яркости дисплея». Дополнительной функцией является отключения голосового оповещения детектора. Подробности в пункте «Речевой информатор».
4. Кнопка «MUTE». Орган управления функцией приглушения и отключения звуковой тревоги детектора. Подробности в пункте «Ф ункция
приглушения звуковой тревоги». Кроме того с помощью этой кнопки
можно изменить тональность звуковой тревоги. Подробности в пункте
«Выбор тональности тревоги».
5. Кнопка «CITY». Орган управления чувствительностью детектора к
ложным сигналам. С помощью этой кнопки активируется режим CITY
(ГОРОД). Подробности в пункте «Режим ГОРОД». Кнопка участвует в
2260 -5- 2260
Лазер/Радар-детектор CRUNCH
выборе типа голосового оповещения (Русский язык или английский).
Подробности в пункте «Речевой информатор».
6. Место расположения фронтальной линзы лазерного приёмника.
7. Дополнительная линза. В Лазер/Радар-детекторе CRUNCH 2260
реализовано круговое обнаружение сигнала лазера (360°), которое
обеспечивается совместной работой фронтальной и дополнительной
линзами лазерного приёмника.
8. Место расположение встроенной рупорной антенны.
9. Место расположение монтажного паза, предназначенного дл я фик-
сации прибора на держателе кронштейна при установке детектора на
ветровом стекле.
10. Динамик. Речевой информатор на основе звукового процессора.
11. Светодиодный символьный дисплей. Индикаторное табло, сформи-
рованное восемью иконками различного цвета.
Назначение индикаторов:
12. Индикатор оранжевого цвета [P]. Непрерывное свечение индикато-
ра указывает на наличие электропитания и подтверждает исправное
состояние радар-детектора.
13. Индикатор красного цвета [X]. Вспыхивание светодиода, с пере-
менной частотой, указывает на присутствие излучения в диапазоне Х.
14. Групповой индикатор зелёного цвета [K/Ка]. Вспыхивание свето-
диода, с переменной частотой, указывает на присутствие излучения в
диапазоне К или Ка. Различие в тональном оповещении.
15. Индикатор оранжевого цвета [С]. Непрерывное свечение индикато-
ра подтверждает активное состояние режима ГОРОД.
16. Индикатор зелёного цвета [L]. Вспыхивание светодиода, с макси-
мальной частотой, указывает на обнаружения оптического сигнала с
длиной волны в диапазоне 800-1100 нм. В данном диапазоне работают
комплексы контроля скоростного режима на основе лазера.

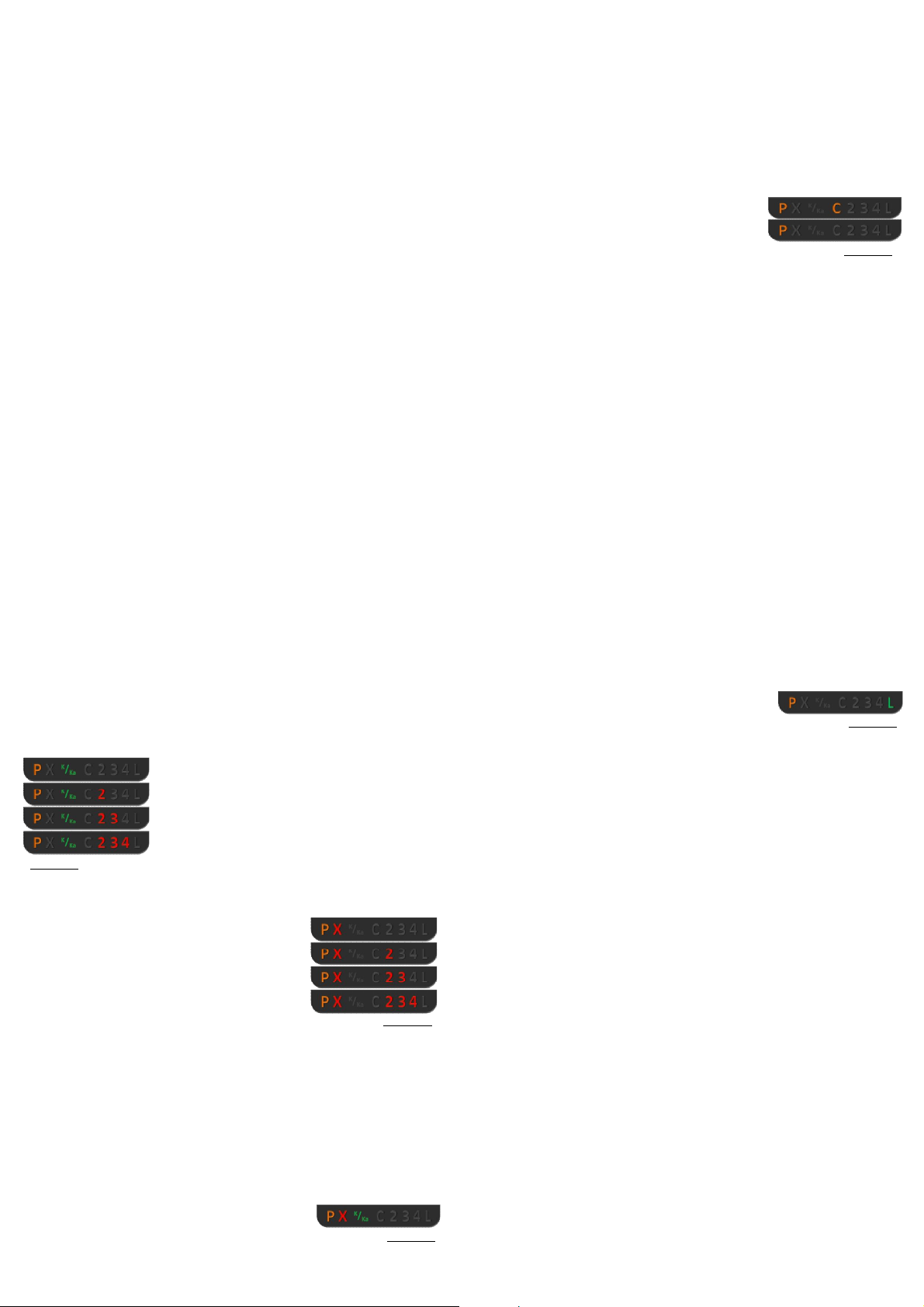

17. Индикаторы красного цвета [2], [3], [4]. Последовательное вклю-
чение индикаторов, совместно с индикатором одного из диапазонов ([X]
или [K/Ка]) указывает на увеличение мощности сигнала (приближение
к радару).
Подробности в главе «Обнаружение сигнала».
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Существует два варианта установки прибора. Фиксация радардетектора на панели приборов или на ветровом стекле. В комплекте
прибора входят к ронштейн с двумя присосками и велкро-застёжка. Не
зависимо от выбора места установки, Пользователь должен обеспечить
максимальный обзор прибора. Детектор ориентируется строго горизонтально и по направлению движения. Прибор не должен мешать водителю в процессе управления автомобилем. Расположение радар-детектора
не должно угрожать водителю и пассажиру в случае резкого торможения или другой не штатной ситуации в пути.
2260 -6- 2260
Лазер/Радар-детектор CRUNCH
Перед началом тщательно протрите место установки влажной
тканью и дождитесь высыхание поверхности.
Установка на панели приборов (Рис.№2):
Извлеките из упаковки велкро-застёжку.
Удалите защитное покрытие с одной стороны уста-
новочного комплекта и прижмите к основанию радардетектора на 5-10 секунд.
Удалите защитное покрытие с другой стороны вел-
кро и прижмите радар-детектор к выбранной ранее поверхности на панели приборов.
ВНИМАНИЕ! Установку прибора, с использованием велкро, необходимо проводить при температуре поверхностей не ниже +5°С. В условиях
пониженной температуры (или повышенной влажности) удерживающие
свойства клейкого основания велкро-застёжки резко ухудшаются, и
крепление детектора становится не надёжным.
Переустановка радар-детектора с использованием одного и того же
комплекта велкро-застёжки ухудшает свойства клейкого основания и
снижает удерживающие качества крепежа в целом.
Установка на ветровом стекле (Рис.№3):
бание, с целью достижения наилучшего обзора детектора.
ВНИМАНИЕ! Подгибать держатель необходимо только после демонтажа
радар-детектора с кронштейна, в противном случае велика вероятность
повреждения установочного паза и корпуса прибора.
Замена предохранителя (Рис.№4).
В комплект CRUNCH 2260 входит запасной предохранитель.
Данный предохранитель предназначен для замены вышедшего из строя
предохранителя в адаптере прикуривателя. Неисправность предохранителя может вызвать скачок напряжения в бортовой сети автомобиля или
результат короткого замыкания.
Последовательность замены предохранителя:
Возьмите предохранитель, р асположенный в
упаковочной коробке детектора.
Осторожно открутите внешний колпачок
адаптера вместе с центральным контактом.
Извлеките предохранитель. Проверьте со-
стояние плавкой нити внутри предохранителя.
2260 -7- 2260
Извлеките из упаковки кронштейн и присоски.
Закрепите присоски в отверстиях кронштейна.
Прижмите кронштейн присосками к внутренней по-
верхности ветрового стекла, на заранее выбранном
месте.
Совместите установочный паз детектора с кронштей-
ном и зафиксируйте прибор.
После установки кронштейна, допускается его подги-
Лазер/Радар-детектор CRUNCH
Нить не должна быть повреждена.
В случае неисправности предохранителя, замените его на запасной.
Подключение детектора к бортовой сети автомобиля.
Электропитание Лазер/Радар-детектора CRUNCH 2260 рассчитано от стабилизированного источника питания, в диапазоне напряжений от 12 до 15 вольт, с минусом на корпусе автомобиля. Несоответствие параметров бортовой сети, заявленным значениям, приводит к
нарушениям в работе детектора или выходу устройства из строя.
Подключение радар-детектора к бортовой сети автомобиля производится следующим образом:
1. Достаньте кабель питания из упаковочной коробки радара-детектора
CRUNCH 2260.
2. Подключите, меньший по размеру штекер, кабеля питания, в э лек-
трический разъём радар-детектора «DC 12V».
3. Извлеките прикуриватель и подключите адаптер кабеля питания в
гнездо прикуривателя автомобиля.
РЕЖИМЫ РАБОТЫ
Включение. Регулировка громкости.
После подключения кабеля питания, включите радар-детектор
вращением поворотного выключателя «VOL» от себя. После включения
запустится цикл автоматического тестирования детектора. В процессе
тестирования проверяется индикация дисплея и прохождение соответствующих звуковых сигналов. В случае отсутствия звуковых сигналов
или в случае слишком низкой их громкости, поверните поворотный
выключатель «VOL» далее о т себя, до того момента, пока громкость
звучания сигналов не станет Вас устраивать. Снижение громкости осуществляется вращением элемента «VOL» на себя.
Выбор тональности тревоги.
Выбор высоты тона звуковой тревоги производится длительным нажатием кнопки «MUTE». Данная функция позволяет настроить
звуковое сопровождение устройство, в соответствии с собственными
предпочтениями пользователя. Нажмите и удерживайте кнопку
«MUTE» в течение 3 секунд. Смена тональности тревоги подтвердится
звуковым сигналом «би-ип». Возврат к исходной тональности тревоги
происходит таким же образом, а подтверждается тройкой сигналов
«бип-бип-бип».
Функция приглушения звуковой тревоги.
При необходимости отключить звуковую тревогу, нажмите на
кнопку «MUTE» (короткое нажатие). Звуковые сигналы тревоги будут
заблокированы. Отключение звуковой тревоги подтверждается голосовым сообщением: «Звуковые сигналы выключены!». Возврат в исходный режим звучания тревоги происходит после повторного нажатия
кнопки «MUTE» и подтверждается сообщением: «Звуковые сигналы
включены!».
2260 -8- 2260
Page 3
Лазер/Радар-детектор CRUNCH
Рисунок №
5
Рисунок №
6 Рисунок №
7 Рисунок №
8
Рисунок №
9
Речевой информатор
Речевой информатор обеспечивает сопровождение работы детектора голосовым оповещением. Речевой информатор выполняет две
основные функции:
1. Голосовое предупреждение при обнаружении сигнала радара (лидара), с указанием диапазона обнаруженного сигнала.
2. Голосовое подтверждение при изменении настроек радар-детектора.
Речевой информатор укажет название изменяемой функции и действующий её статус.
Настройка речевого информатора позволяет изменить язык
воспроизведения голосовых сообщений или, при необходимости, отключить функцию голосового оповещения полностью. Длительное нажатие (не менее 3 секунд) на кнопку «CITY» переключает оповещение
с русского языка на англоязычное и обратно. Речевой информатор подтвердит изменения сообщением: «English voice!». Переход на русский
язык оповещения подтвердится: «Русское голосовое оповещение!».
Длительное нажатие (не менее 3 секунд) на кнопку «DIM» отключает
(включает) голосовое оповещение. Речевой информатор подтвердит
отключение сообщением: «Голосовое оповещение выключено!»; включение: «Голосовое оповещение включено!».
Выбор яркости дисплея.
Для адаптации яркости дисплея к внешней освещённости используйте функцию настройки яркости дисплея. Функция управляется
короткими нажатиями кнопки «DIM». Предусмотрено четыре уровня
яркости. В исходном состоянии (первое включение прибора) яркость
дисплея максимальная. Первое нажатие на кнопку «DIM» снижает
яркость на 30% относительно исходного уровня. Речевой информатор
подтвердит изменения голосовым сообщением: «Яркость дисплея сни-
жена!». После второго нажатия яркость дисплея снизится ещё на 40%,
информатор подтвердит настройку повторным сообщением: «Яркость
дисплея снижена!». После третьего нажатие на кнопку «DIM» все ин-
дикаторы дисплея отключаются за исключением индикатора состояния
детектора [P]. Яркость свечения индикатора [P] сохранится сниженным на 70% от максимальной. Голосовое оповещение укажет: «Свето-
вые сигналы выключены!». Четвёртое нажатие кнопки «DIM» восста-
навливает исходное состояние дисплея. Прозвучит подтверждение:
«Максимальная яркость дисплея!».
ВНИМАНИЕ! Во избежание пропуска сигнала радара, не допускайте
одновременного отключения звуковых сигналов тревоги и дисплея прибора.
Режим ГОРОД.
В современных условиях, когда активно развиваются средства
беспроводной связи и систем передачи данных, радиоэфир крупных
городов и промышленных центров насыщен большим количеством ра-
2260 -9- 2260
Лазер/Радар-детектор CRUNCH
диосигналов, различной частоты и интенсивности. Сигналы помехи
могут формировать устройства, в работе которых участвуют различные
высокочастотные датчики. Ярким примером таких устройств являются
автоматические двери в магазинах, автоматические шлагбаумы на стоянках. Мешать работе детектора могут и другие радиоэлектронные устройства. Например, оборудование спутникового телевидения, различные средства локальной связи и, в том числе, сторонние радардетекторы, установленные на других автомобилях. В этих условиях,
достоверность работы радар-детектора обеспечивает режим ГОРОД,
функция обеспечивающая селекцию сигнала полицейского радара на
фоне помех. В случае получения не оправданного сигнала тревоги активируйте режим ГОРОД. Для перехода в этот режим необходимо нажать на кнопку «CITY». Включение режима подтвердится включением
индикатора [C] на дисплее прибора (Рис.5) и
голосовым сообщением: «Режим город!». Необходимо помнить, что режим ГОРОД, кроме
подавления ложных сигналов, так же уменьшает дальность обнаружения радара. Поэтому
необходимо, после выезда на скоростную автомагистраль или шоссе,
вернуться в режим ТРАССА. Режим ТРАССА характеризируется повышенной чувствительностью и обеспечивает максимальную дальность
обнаружения полицейского радара. Для возврата в режим ТРАССА необходимо повторно нажать на кнопку «CITY». Индикатор [C] отключится (Рис.5), а речевой информатор подтвердит сообщением: «Режим
трасса!».
Функция ОБУЧЕНИЯ
Функция ОБУЧЕНИЯ позволяет изучить реакцию радардетектора на возможные сигналы радара и лидара. Пользователь сможет до первой встречи с измерительной аппаратурой полиции, узнать
визуальную и звуковую сигнализацию своего радар-детектора. Данная
функция будет очень полезна и тем, кто впервые берёт в руки детектор
и тем, кто приобрёл CRUNCH в замен старого аппарата.
Активируется функция длительным (не менее 3 секунд) нажатием одновременно двух кнопок «DIM» и «CITY». Окончание демонстрации происходит автоматически, после завершения всей программы
демонстрации или принудительно коротким нажатием на любую кнопку
прибора.
ВНИМАНИЕ! Во время прохождения демонстрации обнаружение реальных сигналов радара (лидара) не происходит. Не активируйте функцию
ОБУЧЕНИЯ во время движения.
Память настроек.
В CRUNCH 2260 заложена опция сохранения, ранее установленных Пользователем, настроек после отключения питания. Значения
настроек сохраняются в энергонезависимой памяти прибора, и не зави-
2260 -10- 2260
Лазер/Радар-детектор CRUNCH
симо от времени простоя детектора (времени в выключенном состоянии), при следующем включении прибора значение функций останутся
теми же что и до отключения.
ОБНАРУЖЕНИЕ СИГНАЛА.
Обнаружение сигнала в диапазоне К или Ка.
В момент обнаружения присутствия сигнала в диапазоне К
(или Ка), радар-детектор CRUNCH 2260 оповестит своего Пользователя визуальным и тональным сигналом тревоги. На дисплее прибора начинает мигать индикатор [K/Ка] (Рис.6).
Синхронно с визуальным сигналом, звуковой
сигнализатор передаст, голосовое сообщение:
«Обнаружен сигнал в диапазоне ка» или «Обнаружен сигнал в диапазоне ка-а». Индикатор
уровня сигнала отобразит условное значение
мощности сигнала. Интенсивность визуальной и звуковой тревоги пропорциональна мощности обнаруженного сигнала, а значит и дальности
до источника (радара).
Обнаружение сигнала в диапазоне Х.
В момент обнаружения радара в
диапазоне Х звучит голосовое сообщение:
«Обнаружен сигнал в диапазоне икс», на дис-
плее мигает индикатор [X] ( Рис.7). Индикатор
уровня сигнала отобразит условное значение
мощности сигнала. Интенсивность тревоги
пропорциональна дальности до источника
сигнала.
Обнаружение импульсных и короткоимпульсных сигналов.
Импульсные радары работают в тех же К, Х и Ка диапазонах.
Отличием импульсного радара является ограниченный, коротким промежутком времени, интервал излучения сигнала. Приёмное устройство
CRUNCH 2260 разрабатывалось исходя из характеристик полицейских
радаров, стоящих на вооружении Российской полиции.
Реакция Лазер/Радар-детектора CRUNCH 2260 на обнаружения импульсного сигнала будет такой же, как и обнаружение радара в
соответствующем диапазоне. Различие заключается в интенсивности
тревоги. При обнаружении обычного радара интенсивность тревоги
возрастает по мере приближению к радару, при обнаружении импульсного сигнала, интенсивность тревоги максимальная.
Обнаружение системы VG-2
В момент обнаружения активной системы пеленгации радар-детекторов, CRUNCH
2260 отреагирует быстрым миганием индикато-
ра [P] (Рис.8) и индивидуальным для тревоги VG-2 тональным сигналом.
2260 -11- 2260
Лазер/Радар-детектор CRUNCH
Обнаружение сигнала лазера.
В момент обнаружения сигнала лазерного измерителя скорости, радар-детектор
CRUNCH 2260 предупредит Пользователя тре-
вожным сигналом. На дисплее прибора начнет мигать индикатор [L] с
максимальной частотой (Рис.9). Синхронно с индикатором прозвучит
сообщение: «Обнаружен сигнал лазера!».
Приоритетность тревожных сигналов.
Наиболее опасными и слож но детектируемыми являются лазерные измерители скорости. Эффекта переотражения для такого сигнала практически нет. Разработчики CRUNCH 2260 присвоили сигналу
лазера высший приоритет опасности. Независимо от радарной обстановки и наличия сигналов от радаров в радио диапазоне, после обнаружения лазера, детектор оповестит Пользователя о сигнале лазера в
первую очередь. Вторым по приоритетности является сигнал системы
VG-2 и далее все остальные сигналы радиодиапазона.
УХОД И СБЕРЕЖЕНИЕ
Устройства детектирования радиосигналов радара и сигналов
лидара являются сложными радиоэлектронными устройствами. Детекторы не нуждаются в особом обслуживании, но некорректная эксплуатация или нарушения в процессе эксплуатации может привести к сокращению срока службы или немедленному выходу прибора из строя.
Ниже приведён ряд простых рекомендаций, которые помогут
избежать проблемы с работой устройства и продлить срок его службы.
Внимательно изучите настоящее руководство. Соблюдайте указанные
рекомендации и нормативы!
Температура в салоне автомобиля, особенно летом, может превышать
допустимое рабочее значение радар-детектора. По этой причине рекомендуется убирать устройство с ветрового стекла (панели приборов)
после парковки автомобиля.
Для эффективной работы лазерного детектора поддерживайте линзу
оптического приёмника в чистом состоянии. Загрязнённая или повреждённая поверхность линзы снижает эффективность работы приёмника
или полностью его блокирует.
Запрещается придавливать или переламывать кабель питания прибо-
ра. Такое обращение приводит к неисправности кабеля и может стать
причиной короткого замыкания и возгорания электропроводки.
Длительное хранение устройства рекомендуется в сухом отапливае-
мом помещении. В случае длительного нахождения прибора в условиях
повышенной влажности, отрицательной температуры, перед включением, необходимо занести прибор, не менее чем на три часа, в сухое отапливаемое помещение.
2260 -12- 2260
Page 4
Лазер/Радар-детектор CRUNCH
Приёмник:
Оптический датчик:
Телефон_______________________________________________________________
E-
mail_________________________________________________________________
Вскрытие корпуса устройства пользователем и/или вмешательство
его в схему прибора является основанием для прекращения гарантийного обслуживания Лазер/Радар-детектора.
ВНИМАНИЕ! При нарушении целостности контрольной наклейки
гарантия теряет силу.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
1. Лазер/Радар-детектор не включается.
Проверьте правильность подключения электропитания к устройству.
Проверьте работоспособность прикуривателя автомобиля
Проверьте исправность предохранителя в адаптере кабеля питания
Проверьте выключатель устройства «VOL»
2. Маленькая дальность приёма сигнала или отсутствие приёма
Проверьте правильность установки (ориентации) детектора.
Проверьте состояние радиопрозрачного экрана (передняя часть при-
бора) и линзы оптического приёмника
Отключите режим ГОРОД. Режим максимальной чувствительности
детектора – ТРАССА.
3. Много ложных сигналов оповещения
Проверьте состояние адаптера кабеля питания и гнезда прикуривате-
ля автомобиля на наличие налёта окисления и сора
Проверьте качество подключения клемм аккумулятора и силовых
разъёмов генератора автомобиля
В Вашей местности действует множество источников ложных сигналов.
Используйте режим подавления помех ГОРОД.
2260 -13- 2260
Лазер/Радар-детектор CRUNCH
СПЕЦИФИКАЦИЯ
Радиоканал:
Приёмник: Супергетеродин с двойным преобразованием
частоты
Антенна: Рупор, линейная поляризация
Детектор: Частотный дискриминатор с компаратором
Рабочие частоты: X диапазон 10,500-10,550 ГГц
K диапазон 24,050-24,250 ГГц
Ka диапазон 33,400-36,000 ГГц
VG-2 диапазон гетеродина 11,400-11,600 ГГц
Канал лазера:
Приёмник импульсных сигналов лазера
Детектор: Алгоритмический
Фотодиод, широкоугольная линза
Длина волны: 800-1100нм
Сектор обнаружения 360°
Общие:
Рабочий диапазон
температур: от -30°С до + 70°C
Напряжение питания: = 12…15В, 80 мА, минус (-) на корпусе
Размеры ВxШxД: 33 х 73 х 106 мм
Вес: 95 г
ПРИМЕЧАНИЕ: Приведённые технические характеристики являются
усреднёнными и для отдельных приборов могут отличаться!
Характеристики прибора подлежат изменению производителем без
предварительного уведомления.
На рабочие параметры прибора могут дополнительно влиять стиль вождения автомобиля, радио электронная обстановка конкретной местности
и условия окружающей среды!
2260 -14- 2260
Лазер/Радар-детектор CRUNCH
Адреса сервисных центров
Список адреса сервисных центров размещён на сайте
http://www.stardreams.ru/
Адрес_________________________________________________________________
2260 -15- 2260
Лазер/Радар-детектор CRUNCH
ГАРАНТИЙНЫЙ ТАЛОН
устранение недостатков аппаратуры, возникших по причине заводского
брака, в течение гарантийного срока, при выполнении условий гарантии и соблюдении правил хранения и эксплуатации.
Срок гарантии равен одному году с момента приобретения изделия.
Настоящий гарантийный талон дает право на безвозмездное
Модель: CRUNCH 2260
Заводской №
Изделие проверено.
Покупатель с правилами эксплуатации и гарантийными
условиями ознакомлен и согласен.
Дата продажи: « » 20 г.
Подпись покупателя
Подпись продавца
Сохраняйте гарантийный талон в течение всего гарантийного срока!
2260 -16- 2260
При нарушении целостности контрольной наклейки
гарантия теряет силу!
(ПЕЧАТЬ ПРОДАВЦА)
Loading...
