Star 836-LP Parts List

Page 1
13
Page 2
PARTS LIST Mach 15, 2006, Rev. A
836-LP Series Gas Griddles
MODEL
Number
Key
Number
1 G5-Z4813 1 FLUE 836M/T/TS/TSCHS 2 G5-Z4817 1 FLUE DIVIDER 836M/T/TS/TSCHS 3 G5-836004 1 GRIDDLE PLATE ASSY COMPLETE 836M 3 G5-836005 1 GRIDDLE PLATE ASSY COMPLETE 836T/TS 3 G5-836006 1 GRIDDLE PLATE ASSY COMPLETE 836TSCHS 4 G5-Z4793 3 BULB CLAMP 836T/TS/TSCHS 5 G5-Z4794 3 BULB COVER 836T/TS/TSCHS 6 G5-Z4795 9 BULB SPRING 836T/TS/TSCHS 7 G5-Z4927 3 ORIFICE BRACKET 836M/T/TS/TSCHS 8 2F-Z4613 3 BURNER 836M/T/TS/TSCHS 9 G5-Z4800 1 SIDE BAFFLE RIGHT ALL 824/36/48/60/72 10 2A-Z4614 4 FOOT ALL 824/36/48/60/72 11 G5-824014 1 WASTE DRAWER ASSY ALL 824/836/848 12 G5-Z4897 1 DRAWER GUIDE ALL 824/836/848 13 G5-Z4799 2 PILOT BAFFLE 836TS/TSCHS 14 G5-Z4798 2 BURNER BAFFLE 836M/T 15 G5-Z4900 3 BURNER COVER 836M/T/TS/TSCHS 16 2A-9369 3 ORIFICE FITTING 836M/T/TS/TSCHS 17 2A-Z4930 3 ORIFICE NATURAL 836M/T 17 2A-Z4931 3 ORIFICE PROPANE 836M/T/TS/TSCHS 17 2A-Z5542 3 ORIFICE NATURAL 836TS/TSCHS 18 G5-Z4801 1 SIDE BAFFLE LEFT ALL 824/36/48/60/72 19 2M-Z4867 1 CONTROL GRAPHICS PANEL 836TS/TSCHS 20 2R-Z4997 3 KNOB 836M/T 2R-Z8891 3 KNOB 836TS/TSCHS manuf. after 8/2005 PS-Z9312 3 KNOB SERVICE KIT 836TS/TSCHS manuf. before 8/2005 21 G5-824012 1 CHUTE ASSEMBLY ALL 824/836/848 22 G5-836008 1 FRONT PANEL ASSEMBLY 836M/T 23 G5-836013 1 FRONT PANEL ASSEMBLY 836TS/TSCHS 24 2M-Z4865 1 CONTROL GRAPHICS PANEL 836M 24 2M-Z4866 1 CONTROL GRAPHICS PANEL 836T 25 G5-836007 1 BODY ASSEMBLY 836M/T/TS/TSCHS 26 VARIOUS 1 NAMEPLATE ALL N/A 2J-Z4686 1 REGULATOR (5” AND 10”) ALL M/T N/A 2J-Z5541 1 REGULATOR (4” AND 10”) ALL TS/TSCHS
Part
Number
Per
Unit
Description and Model Designation
1
IMPORTANT: WHEN ORDERING, SPECIFY VOLTAGE OR TYPE GAS DESIRED PAGE
1
INCLUDE MODEL AND SERIAL NUMBER OF
Some items are included for illustrative purposes only and in certain instances may not be available.
Star Manufacturing International, Inc.
15
Page 3
19
Page 4
20
Page 5
PARTS LIST March 15, 2006, Rev. A

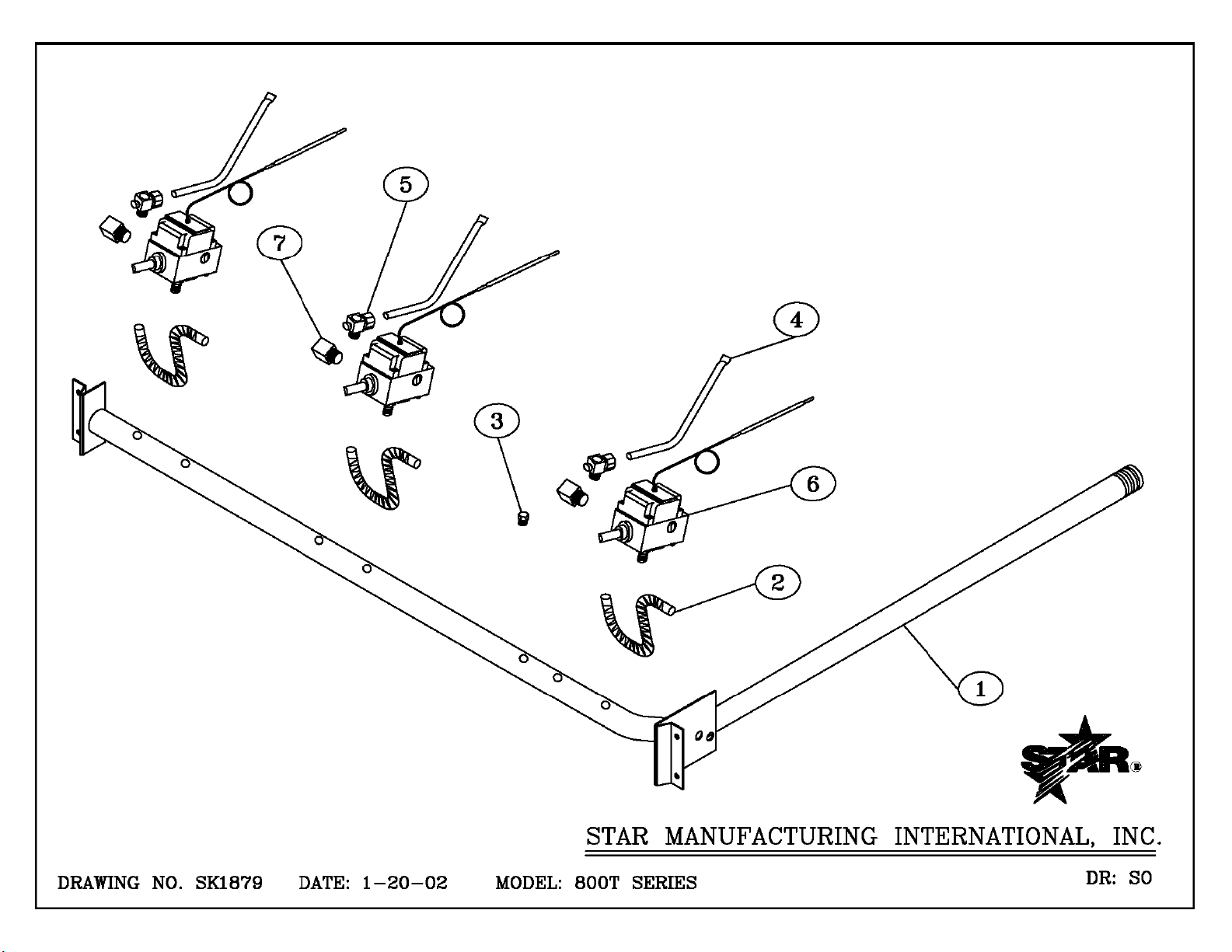

800M and 800T Series Gas Griddles
MODEL
Key
Number
1 2K-Z4901 1 MANIFOLD 824M/T 2K-Z4902 1 MANIFOLD 836M/T 2K-Z4903 1 MANIFOLD 848M/T 2K-Z4904 1 MANIFOLD 860M/T 2K-Z4905 1 MANIFOLD 872M/T 2 2K-Z4921 2 BURNER FLEX TUBE 824M/T 3 BURNER FLEX TUBE 836M/T 4 BURNER FLEX TUBE 848M/T 5 BURNER FLEX TUBE 860M/T 6 BURNER FLEX TUBE 872M/T 3 2P-1453 1 PIPE PLUG ALL M/T 4 2V-Z4821 2 PILOT BURNER 824T 3 PILOT BURNER 836T 4 PILOT BURNER 848T 5 PILOT BURNER 860T 6 PILOT BURNER 872T 2V-Z4906 2 PILOT BURNER 824M 3 PILOT BURNER 836M 4 PILOT BURNER 848M 5 PILOT BURNER 860M 6 PILOT BURNER 872M 5 2V-6671 2 PILOT VALVE 824M/T 3 PILOT VALVE 836M/T 4 PILOT VALVE 848M/T 5 PILOT VALVE 860M/T 6 PILOT VALVE 872M/T 6 2T-Z4823 2 THROTTLING CONTROL 824T 3 THROTTLING CONTROL 836T 4 THROTTLING CONTROL 848T 5 THROTTLING CONTROL 860T 6 THROTTLING CONTROL 872T 2V-Y8832 2 MANUAL VALVE 824M 3 MANUAL VALVE 836M 4 MANUAL VALVE 848M 5 MANUAL VALVE 860M 6 MANUAL VALVE 872M 7 2A-Z0790 2 FITTING 3/8 CC X 3/8-27 824M 3 FITTING 3/8 CC X 3/8-27 836M 4 FITTING 3/8 CC X 3/8-27 848M 5 FITTING 3/8 CC X 3/8-27 860M 6 FITTING 3/8 CC X 3/8-27 872M 2K-Y7111 2 FITTING 3/8 CC X 1/4 MPT 824T 3 FITTING 3/8 CC X 1/4 MPT 836T 4 FITTING 3/8 CC X 1/4 MPT 848T 5 FITTING 3/8 CC X 1/4 MPT 860T 6 FITTING 3/8 CC X 1/4 MPT 872T
Part
Number
Per
Unit
Description and Model Designation
Number
1
IMPORTANT: WHEN ORDERING, SPECIFY VOLTAGE OR TYPE GAS DESIRED PAGE
1
INCLUDE MODEL AND SERIAL NUMBER OF
Some items are included for illustrative purposes only and in certain instances may not be available.
Star Manufacturing International, Inc.
21
Page 6
25
Page 7
PARTS LIST March 15, 2006, Rev. A

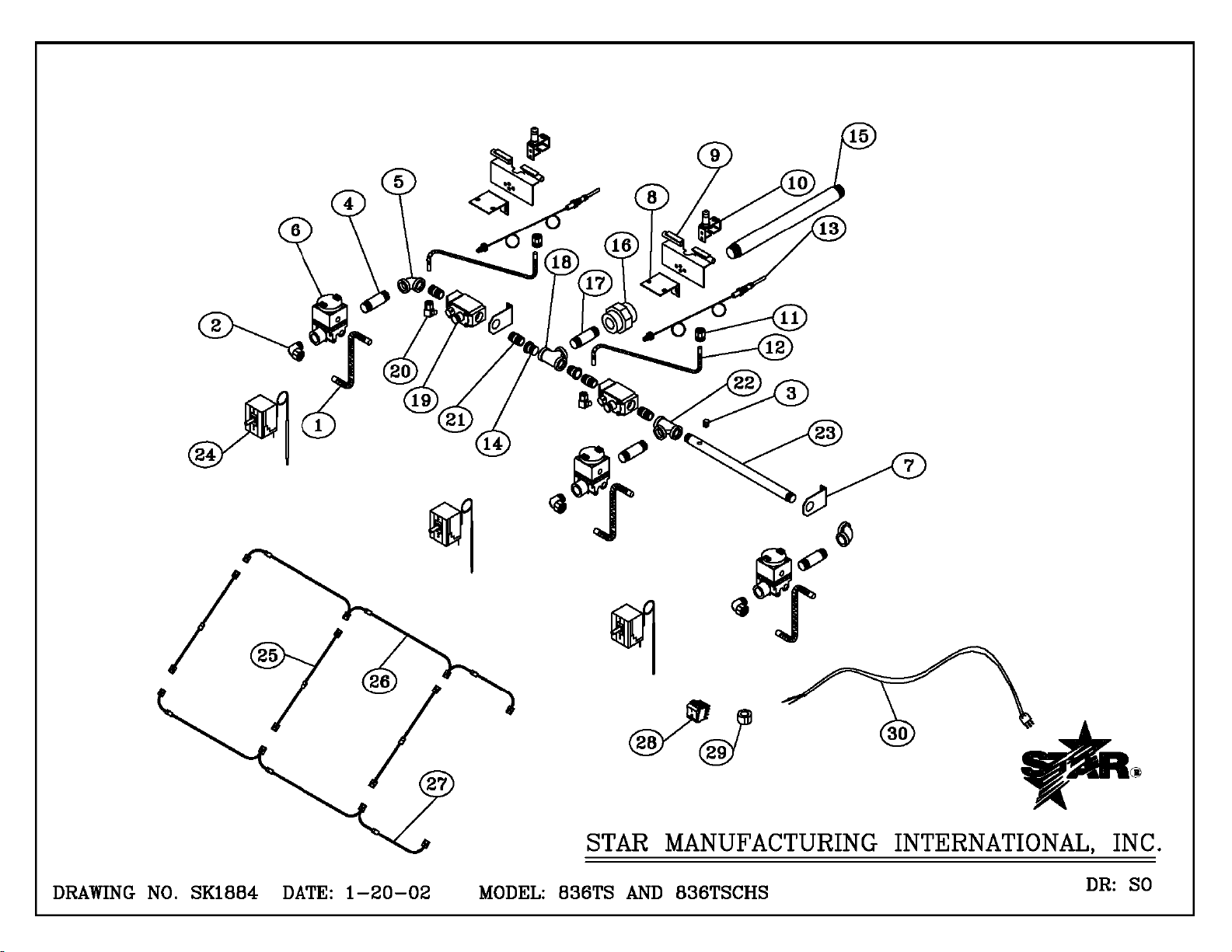

836TS-LP and 836TSCHS-LP Series
MODEL
Number
Key
Number
1 2K-Z4921 3 BURNER FLEX TUBE 836TS/TSCHS 2 2K-2675 3 FITTING 3/8 CC X 3/8 MPT 836TS/TSCHS 3 2P-1453 1 PIPE PLUG 836TS/TSCHS 4 2K-Y5550 3 NIPPLE 3/8 NPT X 1 1/2 836TS/TSCHS 5 2K-2665 2 ELBOW 3/8 NPT 836TS/TSCHS 6 2J-Z4610 3 SOLENOID VALVE 836TS/TSCHS 7 G5-Z4907 2 MOUNTING BRACKET 836TS/TSCHS 8 G5-824019 2 PILOT BRACKET ASSY 836TS/TSCHS 9 G5-824018 2 FLASH TUBE BRACKET ASSY 836TS/TSCHS 10 2J-Z4608 2 PILOT BURNER 836TS/TSCHS 11 2A-Y2017 2 PILOT ORIFICE 836TS/TSCHS 12 2K-Z4920 2 PILOT TUBE FLEX 836TS/TSCHS 13 2J-Z4609 2 THERMOCOUPLE 836TS/TSCHS 14 2K-Z4617 2 REDUCER BUSHING 836TS/TSCHS 15 2K-Z4616 1 INLET PIPE 836TS/TSCHS 16 2K-Z5033 1 UNION 836TS/TSCHS 17 2K-Z4618 1 NIPPLE 3/4 NPT X 2 1/4 836TS/TSCHS 18 2K-Z5034 1 3/4 NPT TEE 836TS/TSCHS 19 2J-Z4607 2 SAFETY VALVE 836TS/TSCHS 20 2V-6671 2 PILOT VALVE 836TS/TSCHS 21 2K-Y4403 4 CLOSE NIPPLE 3/8 NPT 836TS/TSCHS 22 2K-9688 1 TEE 3/8 NPT 836TS/TSCHS 23 2K-Z4612 1 NIPPLE WITH PRESSURE TAP 836TS/TSCHS 24 2T-Z7440 3 ELEC. THERMOSTAT manufactured after 8/2005 836TS/TSCHS PS-Z9318 3 THERMOSTAT SERVICE KIT manufactured before 8/2005 836TS/TSCHS 25 G5-824015 3 WIRE ASSEMBLY #1 836TS/TSCHS 26 G5-836017 1 WIRE ASSEMBLY 836TS “C” 836TS/TSCHS 27 G5-836016 1 WIRE ASSEMBLY 836TS “L” 836TS/TSCHS 28 2E-Z1858 1 SWITCH 836TS/TSCHS 29 2K-Y2967 1 CORD BUSHING 836TS/TSCHS 30 N2-30409 1 CORD SET 836TS/TSCHS
Part
Number
Per
Unit
Description and Model Designation
1
IMPORTANT: WHEN ORDERING, SPECIFY VOLTAGE OR TYPE GAS DESIRED PAGE
1
INCLUDE MODEL AND SERIAL NUMBER OF
Some items are included for illustrative purposes only and in certain instances may not be available.
Star Manufacturing International, Inc.
28
