STHT77065 User Manual
Please read these instructions before operating the product.
Spis treści
zpieczeństwo użytkownika OSTRZEŻENIE: Uważnie przeczytać
OSTRZEŻENIE: Poniższe informacje są

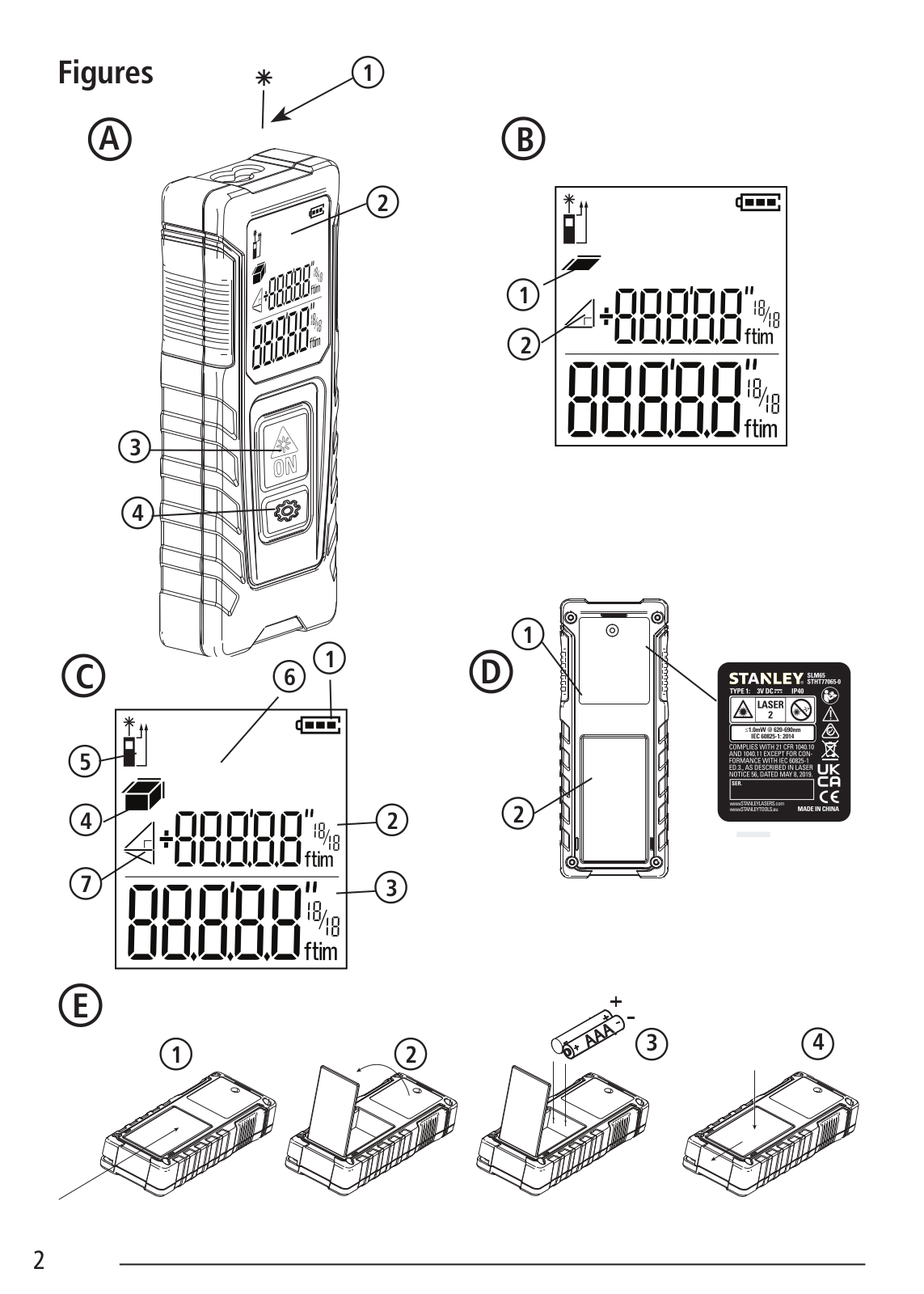

na Ilustracji A 1. Parametry emitowane 2 zgodnie z IEC 60825-1
OSTR7FŻFNIF: Kiedv narzedzie
OSTRZEŻENIE: Aby zmniejszyć ryzyko
PRZESTROGA: Korzystanie
pieczeństwo baterii
OSTRZEŻENIE: Baterie moga
- UWAGA: Upewnij się, że stosowane są
UWAGA: Upewnii sie, że baterie sa włożone prawidłowej polaryzacji.
Konfiguracia (montaż baterii)
- Zlokalizuj pokrywę gniazda baterii z boku narzędzia (ilustracja D 2).
- Używając palca, pociągnij pokrywę ku górze, aby odblokować i wyjąć pokrywę baterii (ilustracja E 1 i 2).
- Włóż dwie baterie AAA, upewniając się, że bieguny - i + każdej baterii są ustawione w sposób opisany w komorze baterii (ilustracia E 3).
- Wsun bolce u dołu komory baterii w wycięcia w komorze baterii.
- Dociśnij komorę baterii w dół, aż zatrzaśnie się w mocowaniu (ilustracia F 4).
Kiedy narzędzie jest włączone, poziom naładowania baterii jest sygnalizowany w okienku wyświetlacza (ilustracja F 1).
Włączanie narzędzia Kliknij przycisk On (ilustracja A 3), aby
włączyć narzędzie.
Zmiana lokalizacii odniesienia
(ilustracja F 1) lub od góry (ilustracja F 2) narzędzia do ściany lub obiektu.
- Naciśnij i przytrzymaj przycisk z symbolem koła zębatego (ilustracja A (4) przez 3 sekundy. Ikona miejsca odniesienia pomiaru (ilustracja C (5)) będzie błyskać w oknie wyświetlacza.
- Ponownie naciśnij przycisk z symbolem koła zębatego, aby zmienić położenie odniesienia.
- Naciśnij przycisk On (ilustracja A 3), aby potwierdzić położenie odniesienia.
Zmiana jednostki miary
Po wykonaniu bieżącego pomiaru (urządzenie nie jest w trybie pomiaru ciągłego) możliwa jest zmiana jednostki miary ze stóp dziesiętnych (6,21 ft) na stopy ułamkowe (6'02"9/16), ze stóp ułamkowych na metry (1,894 m), z metrów na cale (74 9/16 in) lub z cali na stopy dziesiętne.
Aby zmienic jednostkę pomiaru, należy przytrzymać przycisk koła zębatego (ilustracja A 4) przez trzy sekundy, aby wejść do menu jednostek. Naciśnij przycisk włączania, aby potwierdzić lokalizację odniesienia. Po potwierdzeniu wyświetlona zostanie aktualna jednostka miary. Naciśnij przycisk z symbolem koła zębatego, aby zmienić jednostki i przycisk włączenia "On", aby potwierdzić.
OBSŁUGA
Pomiar odległości do ściany lub obiektu

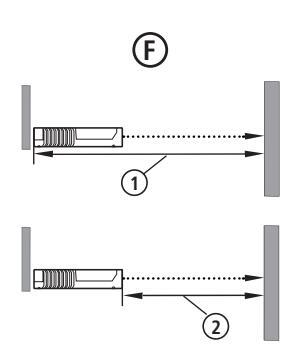

- Skieruj wiązkę lasera (ilustracja A 1) w stronę ściany lub obiektu, którego odległość należy zmierzyć (ilustracja F).
- Nacisnij przycisk włączenia "Uń" (ilustracja A (3)), aby zmierzyć odległość narzędzia od ściany lub obiektu. Aby zmienić położenie referencyjne i/ lub jednostkę miary, patrz punkt listnwienia I DM "
- Na dole okienka wyswietlacza (ilustracja A 2), wyświetlona zostanie bieżąca wartość pomiarowa (ilustracja C 3), która będzie się stale zmieniać wraz z przemieszczaniem narzędzia.
Aby zarejestrować, porniar, kijknij przycisk włączenia "On". Aby zarejestrować kolejny pomiar, kliknij ponownie przycisk włączenia "On". Następnie powtórzyć kroki 1-3.
Pomiar powierzchni
Można zmierzyć powierzchnię ściany, podłog lub obiektu.
Naciśnij dwa razy przycisk z symbolem koła zębatego (ilustracja A 4), aby wyświetlić ikonę obszaru (ilustracja B 1) w oknie wyświetlacza (ilustracja A 2).
Zmierz długość.
- Umieść narzędzie na jednym końcu celu i skieruj wiązkę lasera w poprzek jego długości. (ilustracja G 1) przedstawia sposób umieszczenia narzędzia, jeśli pomiar wykonywany jest od góry narzędzia)
- Wciśnij przycisk włączania "On", aby wyświetlić zmierzoną długość w drugim wierszu okna wyświetlacza.
Zmierz szerokość.
- Skieruj górną powierzchnię narzędzia na jeden z boków celu (ściany, podłogi lub obiektu).
- Umieść spód narzędzia na jednym końcu celu i skieruj wiązkę lasera w poprzek jego szerokości. (ilustracja G 2 przedstawia sposób umieszczenia narzędzia, jeśli pomiar wykonywany jest od góry narzędzia)
- Wciśnij przycisk włączania "On", aby wyświetlić zmierzoną szerokość na górze okienka wyświetlacza.
- Wyświetl zmierzoną powierzchnię na dole okienka wyświetlacza (ilustracja C 3 ).
Pomiar objętości
System umożliwia wykonanie pomiaru
objętości pomieszczenia lub obiektu
Naciśnij trzy razy przycisk z symbolem koła zębatego (ilustracja A 4), aby wyświetlić ikonę głośności w oknie wyświetlacza (ilustracja C 3).
Zmierz szerokoś
- Skieruj górną powierzchnię narzędz na jeden z boków celu (pomieszcze)
- Umieść spód narzędzia na jednym końcu celu i skieruj wiązkę lasera w poprzek jego szerokości. (ilustracja H T przedstawia sposób umieszczenia narzędzia, jeśli pomiar wykonywany jest od góry narzędzia)
- Naciśnij w celu wyświetlenia zmierzonej szerokości na górze okienka wyświetlacza
Zmierz długość.
- Umiesc narzędzie na jednym końcu celu i skieruj wiązkę lasera w poprzek jego długości. (ilustracja H 2 przedstawia sposób umieszczenia narzędzia, jeśli pomiar wykonywany jest od góry narzędzia)
- Wciśnij przycisk włączania "On", aby wyświetlić zmierzoną długość w drugim wierszu okienka wyświetlacza.
Zmierz wysokość.
- Umiesć spód narzędzia na jednym końcu celu i skieruj wiązkę lasera w poprzek jego wysokości. (ilustracja H 3 przedstawia sposób umieszczenia narzędzia, jeśli pomiar wykonywany jest od dołu narzędzia)
- Wciśnij przycisk włączania "On", aby wyświetlić zmierzoną wysokość w trzecim wierszu okienka wyświetlacza.
Wyświetlić zmierzoną objętość na dole okienka wyświetlacza (ilustracja C 3 .
Dodawanie wartości pomiarowych
- W celu uzyskania całkowitej odległości
- możliwe jest dodanie dwóch
wartości pomiarowych.
Naciśnij dwa razy przycisk z symbolem koła zębatego (ilustracja A 4), aby wyświetlić ikonę dodawania w oknie wyświetlacza (ilustracja C 4).
- Naciśnij przycisk włączenia "On" (ilustracja A 3), aby zmierzyć odległość narzędzia od ściany lub obiektu.
- Naciśnij przycisk włączenia "On" aby zapisać pierwszy pomiar w górnym wierszu.
- Skieruj wiązkę lasera (ilustracja A 1) w kierunku następnej ściany lub obiektu.
- Naciśnij przycisk włączenia "On", aby zapisać drugi pomiar w środkowej linii wyświetlacza.
- Wyświetl sumę dwóch pomiarów w dolnej części okna wyświetlacza (ilustracja C 3).
Odejmowanie wartości pomiarowych
System umożliwia odejmowanie wartości pomiarowych od siebie.
- Nacisni dwa razy przycisk z symbolem koła zębatego (ilustracja A 4), aby wyświetlić ikonę odejmowania w okniwyświetlacza (ilustracja C 3)
- Skieruj wiązkę lasera z górnej ścianki narzędzia (ilustracja A 1) w stronę ściany lub obiektu, do którego odległość ma zostać określona
- Naciśnij przycisk włączenia "On" (ilustracja A 3), aby zmierzyć odległość narzędzia od ściany lub obiektu.
- Naciśnij przycisk włączenia "On", aby zapisać pierwszy pomiar w górnym wierszu.
- Skieruj wiązkę lasera z górnej części narzędzia w kierunku następnej ściany lub obiektu.
- Naciśnij przycisk włączenia "On", aby zapisać drugi pomiar w środkowej linii wyświetlacza.
- Wyświetl różnicę dwóch wartości pomiarowych w dolnej części okna wyświetlacza (ilustracja C 3).
UWAGA: Jeśli druga wartość pomiarowa jest większa niż pierwsza: W przypadku liczby ujemnej wyświetlony zostanie komunikat IC 601. Zamień punkty pomiarowe tak, aby pierwsza wartość pomiarowa była większa od drugiej.
Wyłaczanie narzedzia
Narzędzie można wyłączyć na jeden z poniższych sposobów:
- Naciśnij i przytrzymaj przycisk włączania (ilustracja A 3) przez kilka sekund (do momentu wyczyszczenia okna wyświetlacza).
- Jeśli narzędzie nie będzie używane przez 180 sekund, wyłączy się automatycznie.
78
Ograniczona gwarancja
Ochrona środowiska
Selektywna zbiórka odpadów. Produkty oznaczone tym symbolem nie mogą być utylizowane razem ze zwykłymi odpadami domowymi. Produkty te zawierają materiały, które można odzyskać lub poddać recyklingowi, zmniejszając zapotrzebowanie na surowce naturalne. Produkty elektryczne winny być zdawane w jednostkach recyklingu zgodnie z lokalnymi przepisami. Więcej informacji można
uzyskać na stronie www.2helpU.com .
Akumulatorv
- Przy utylizacji baterii należy pamiętać o ochronie środowiska naturalnego.
- W celu uzyskania dalszych informacji na temat bezpiecznego dla środowiska sposobu utylizacji baterii należy skontaktować się z lokalnymi władzami
PL
Jeśli w okienku wyświetlacza pojawi się kod INFO wraz z numerem kodu, wykonaj odpowiednie czynności naprawcze.
| Kod | Opis | Sposób naprawy | ||
|---|---|---|---|---|
| IC101 |
Zbyt wysoki poziom
odbieranego sygnału |
Powierzchnia pomiarowa jest zbyt odblaskowa. Użyj tarczy
celowniczej lub zmień powierzchnię pomiarową. |
||
| IC201 | Zbyt jasne światło tła. | Zmniejsz światło tła na obszarze docelowym. | ||
| IC302 |
Temperatura poza
zakresem |
Rozgrzej lub obniż temperaturę urządzenia i powtórz pomiar | ||
| IC303 |
Odległość poza zasięgiem
lub sygnał za słaby |
Wyreguluj zasięg, ewentualnie zmień powierzchnię pomiarową | ||
| IC401 |
Zbyt niski poziom
naładowania baterii podczas pomiarów |
Całkowicie naładuj akumulator lub wymień baterie | ||
| IC505 | Błąd osprzętu |
Włącz/wyłącz urządzenie kilka razy. Jeśli błąd nadal występuje,
prześlij wadliwe urządzenie do serwisu lub dystrybutora. |
||
| IC601 | Liczba ujemna |
Najpierw zmierz dłuższy odcinek a następnie krótszy, aby uzyskać
pozytywny wynik |
||
| IC604 |
Nieprawidłowy pomiar do
obliczeń |
Ponownie zmierz odległości, przeciwprostokątna musi być większa niż boki trójkąta | ||
Dane techniczne
| Zasięg | 0,2 m do 20m (7,9 in do 65 ft) | ||
|---|---|---|---|
| Dokładność pomiaru* | ± 3 mm (± 1/8 in)* | ||
| Rozdzielczość** | 1 mm (1/16 in)** | ||
| Klasa lasera | Klasa 2 (IEC/EN60825-1: 2014) | ||
| Typ lasera | ≤ 1,0 mW przy 620-690 nm | ||
| Automatyczne wyłączanie podświetlenia | Po 20 s. | ||
| Laser | Po 120 s. | ||
| Automatycznie wyłączanie urządzenia | Po 180 s. | ||
| Pomiar ciągły | Tak | ||
| Powierzchnia/objętość | Tak | ||
| Żywotność baterii (2 x AAA) | Do 3000 pomiarów | ||
| Wymiary (wys. x gł. x szer.) | 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in) | ||
| Masa (z bateriami) | 100g (3,21 oz) | ||
| Zakres temperatury przechowywania | -10 °C ~ +60 °C (14 °F ~ 140 °F) | ||
| Zakres temperatury pracy | 0 °C ~ +40 °C (32 °F ~ 104 °F) | ||
*Dokładność pomiaru zależy od aktualnie występujacych warunków
- W korzystnych warunkach (dobra powierzchnia pomiarowa, słabe oświetlenie tła i temperatura pokojowa) do 10 m (30'). Bład nomiaru może wzrastać o +0.1 mm/m dla odleolości przekraczajacych 10 m (30')
- W niekorzystnych warunkach (słaba powierzchnia celu, silne oświetlenie tla, temperatura robocza na górze lub dole zakresu), zasięg pomiaru może spaść i błąd pomiaru może wzrastać do ± 6 mm dla odległości przekraczających 10 m (30'). Prwyżei 10 m (30') bład pomiaru może wzrosnać n ±0.25 mm/m
** Rozdzielczość to najdrobniejszy pomiar, jaki można zarejestrować. W calach jest to 1/16". W mm jest to 1 mm
| Notes: | |||
|---|---|---|---|
|
|
|
||
STARLEY ®
© 2021 Stanley
EU: Stanley, 2800 Mechelen, Belgium
UK: Stanley, Slough, England SL1 4DX
Made in China
NA082211
August 2021
