Page 1

STHT77587 & STHT77588

Stud Sensor

www.2helpU.com

Please read these instructions before operating the product.

GB D F I ES PT NL DK SE FIN NO PL GR CZ RU HU SK SI BG RO EE LV LT TR

Page 2

Figures

Page 3

Page 4

Figures

Page 5

Contents

AAA

Made in China

AAA

Made in China

• Stud Sensor Information

• User Safety

• Battery Safety

• Installing AAA Batteries

• Using the Stud Sensor

• Maintenance

• Troubleshooting

• Service and Repairs

• Warranty

• Specications

Stud Sensor Information

The Stud Sensor STHT77587/STHT77588 uses electronic signals to locate the center of wood or metal studs, or live AC wires through drywall or other common building materials.

PLEASE NOTE:

• The stud sensor will not detect objects in concrete, mortar, block, brick work, plaster, carpeting, foil- faced materials, metallic surfaces, or ceramic tile.

• The stud sensor is not designed to locate non-ferrous or plastic objects, such as pipes.

Once the center of a wood or metal stud has been detected in one pass across the surface, the Stud Sensor STHT77587/ STHT77588 turns on an LED and sounds an audible tone. A marking hole allows you to easily note the stud center.

EC-Declaration of Conformity

Stanl ey herewith declares that the product STHT77587/ STHT77588 is in compliance with the essential requirements and all other provisions of Directive 1999/5/EC.

The full text of the EU Declaration of Conformity can be requested at Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgien, or is available at the following internet address: www.2helpU.com.

User Safety

Safety Guidelines

The denitions below describe the level of severity for each

signal word. Please read the manual and pay attention to these symbols.

WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in property damage.

If you have any questions or comments about this or any

STANLEY® tool, go to www.2helpU.com.

WARNING:

Read and understand all instructions.

Failure to follow the warnings and instructions in this manual may result in serious personal injury.

SAVE THESE INSTRUCTIONS

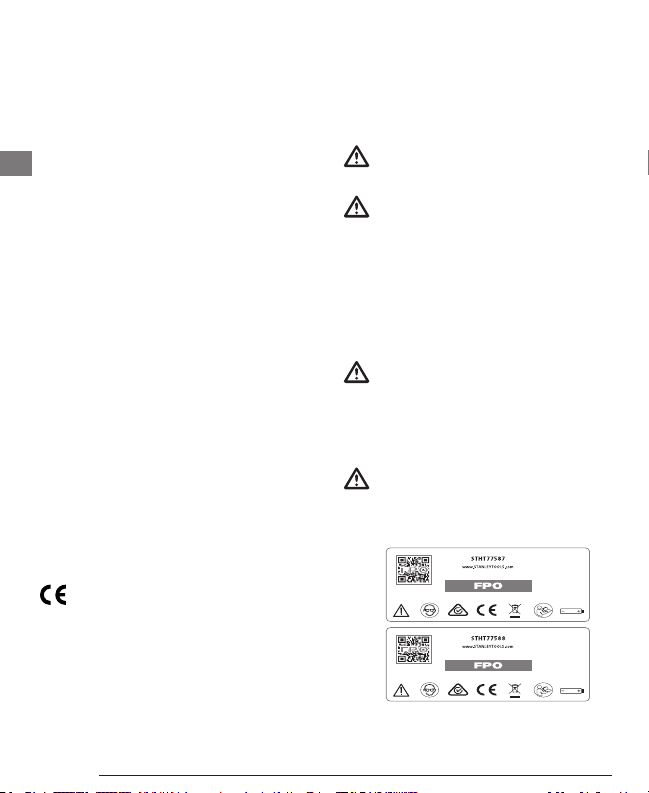

WARNING:

The following label information can be

found on your tool for your safety.

WARNING:

If the equipment is used in a manner

not specied by the manufacturer, the protection provided by the equipment may be impaired.

CAUTION:

Protect your eyes. Wear safety goggles.

Page 6

WARNING:

This tool is not a measuring device and should not be used as a substitute for a voltmeter.

WARNING:

The LED or Live Wire Detection symbol on the display is just an indicator and in some situations the voltage detection option may not accurately indicate the presence of voltage in a wall in the event of internal device failure or improper operation, and therefore should not be solely relied upon for

identication of the presence of hazardous voltages.

Other evidence, such as construction blueprints or

visual identication of wiring or conduit entry points

should also be utilized.

Always follow proper safety practices and use a separate detection method to verify a de-energized condition prior to commencing work.

WARNING:

Always turn off AC power when working near wiring.

WARNING:

Shielded wires or wires in metal conduits, casings, metalized walls, or thick, dense walls may not be detected.

CAUTION:

Use personal protective equipment. Always wear eye protection. Depending on the work conditions, wearing protective equipment such as a dust mask, non-skid safety shoes, hard hat, and hearing protection will reduce the risk of personal injury.

IMPORTANT SAFETY NOTICE

Ensure proper detection of live wires. Always hold the Stud Sensor STHT77587/STHT77588 in the handle area only. Grasp

between ngers and thumb while making contact with your palm

(Figure C).

Battery Safety

WARNING:

Batteries can explode, or leak, and can cause injury or re. To reduce this risk:

• Carefully follow all instructions and warnings on the battery label and package.

• Always insert batteries correctly with regard to polarity (+ and –), as marked on the battery and the equipment.

• Do not short battery terminals.

• Do not charge disposable batteries.

• Do not mix old and new batteries. Replace all batteries at the same time with new batteries of the same brand and type.

• Remove dead batteries immediately and dispose of per local codes.

• Do not dispose of batteries in re.

• Keep batteries out of reach of children.

Installing AAA Batteries

Load two new AAA batteries in the STHT77577 or STHT77588 stud sensor.

On the bottom of the stud sensor, lift up the latch

(Figure B 1) to unlock the battery compartment cover.

Move the cover upward (Figure B 2) and remove it

once it separates from the stud sensor.

Insert two new, high-quality AAA batteries, making sure to

position the - and + ends of each battery as noted inside the battery compartment (Figure B 3).

Place the cover back on the stud sensor.

• Insert the two pins at the top of the cover into the holes in the stud sensor (Figure B 4).

• Slowly lower the cover and press down until the latch locks securely on the stud sensor (Figure B 5).

Press to test the stud sensor.

• All the LEDs except the green Power LED should illuminate for a second and then turn off.

• Whenever you press , the green Power LED should illuminate to indicate that the batteries are good. If this LED blinks or does not illuminate, change the batteries.

Using the Stud Sensor

The stud sensor will help you nd wood or metal studs, and AC

voltage behind drywall.

• STHT77587 will work on up to 3/4" (19 mm) thick drywall.

• STHT77588 will work on up to 1.5" (38 mm) thick drywall.

Page 7

• STHT77587 and STHT77588 will detect AC voltage through up to 2" (50.8 mm) thick drywall.

• When AC voltage is found, the stud sensor will sound a few short (alternating) beeps and light the AC LED (Figure A 3).

• When the center of a stud is found, the stud sensor will light the center LED (Figure A 5).

• When live AC and the center of a stud are both found, the stud sensor will sound both the long beep and the short beeps, and light the center and AC LEDs. The AC LEDs will blink continuously.

Finding a Stud

To hold the stud sensor, place your thumb on one side of

the stud sensor, your pointer finger and your palm over the center of the stud sensor, and the rest of your fingers on the same hand on the other side of the stud sensor (Figure C).

Position the stud sensor flat against the wall and parallel

to a door or window on the same wall, which give you an indication of how the studs are positioned behind the wall.

Without moving the stud sensor, use your pointer finger

to press and hold until all the LEDs (except the green Power LED) turn off (1 sec).

While still pressing , SLOWLY move the stud sensor to

the left or the right on the wall.

As you move the stud sensor, watch the stud sensor LEDs.

• If lights (Figure A 7), move the stud sensor to the left to find the nearest stud.

• If lights (Figure A 4), move the stud sensor to the right to find the nearest stud.

When the center LED (Figure A 5) lights, the stud

sensor has found the center of a stud (Figure D 1).

• STOP moving the stud sensor.

• STOP pressing (Figure

Through the hole on the stud sensor (Figure D 3),

use a pencil to mark the current position as the center of the stud.

To find another stud on the wall, repeat the same steps.

Finding Live AC

To hold the stud sensor, place your thumb on one side of

the stud sensor, your pointer finger and your palm over the center of the stud sensor, and the rest of your fingers on the same hand on the other side of the stud sensor (Figure C).

Gently place the stud sensor flat against the wall and

parallel to a door or window on the same wall, which give you an indication of how the studs are positioned behind the wall.

Without moving the stud sensor, press and hold until

all the LEDs (except the green Power LED) turn off (1 sec).

While still pressing , SLOWLY move the stud sensor to

the left or the right on the wall.

As you move the stud sensor, watch the LEDs. The AC

LED (Figure A 3) will start blinking. Since AC wires are usually attached to studs, the directional LEDs will help you find live AC wires that may be attached to the nearest stud.

• If lights (Figure A 7), move the stud sensor to the left to find the nearest stud.

• If lights (Figure A 4), move the stud sensor to the right to find the nearest stud.

• If live AC voltage is found within 2"-18" (.05m - .5m) of the stud sensor’s current position, the AC LED (Figure

3) will blink.

• If live AC voltage is found near the center of a stud, the AC LED will blink and the center red LED (Figure A

) will illuminate and the stud sensor will sound the short alternating beeps (AC found) followed by a longer constant beep (stud center found), and repeat these beeps until you stop pressing .

NOTE: Static electrical charges that can develop on drywall and other surfaces will spread the voltage detection area many inches on each side of the actual electrical wire. To aid in locating the wire position, scan holding the unit 13 mm - 50 mm (½" - 2") away from the wall surface or place your other hand on the surface approximately 30 cm (12") from the sensor.

Page 8

Maintenance

• When the stud sensor is not in use, clean the exterior parts with a damp cloth, wipe the stud sensor with a soft dry cloth to make sure it is dry,.

• Although the stud sensor exterior is solvent resistant, NEVER use solvents to clean the stud sensor.

• Store the stud sensor in a clean location at a temperature

between -4 ˚F (-20 ˚C) and 158 ˚F (70 ˚C).

Troubleshooting

The LED is Blinking

The battery power is low.

• Check the AAA batteries to make sure:

• Each battery is installed correctly, according to (+) and (–) listed inside the battery compartment.

• The battery contacts are clean and free of rust or corrosion.

• The batteries are new, high-quality batteries to reduce the chance of battery leakage.

• Make sure the AAA batteries are in proper working condition. If in doubt, try installing new batteries.

The LED does not Turn On

There is no battery power.

• Install two new, high-quality, name-brand AAA batteries in the stud sensor.

• Make sure each battery is installed correctly, according to (+) and (–) listed inside the battery compartment.

The Stud Sensor is not Finding Studs

• Make sure the batteries are working.

• Make sure you have placed the stud sensor on a wall made of drywall or another common building material. The stud sensor will not work on walls made of concrete, mortar, block, brick work, plaster, carpeting, foil- faced materials, metallic surfaces, or ceramic tile.

• Make sure you have placed the stud sensor at against the wall, the stud sensor is in a vertical position (parallel to a door or window), and you are pressing and holding the center button as you move the stud sensor SLOWLY against the wall.

• Make sure the wall is not too thick. STHT77587 can be used on walls < .75" (19 mm) thick and STHT77588 can be used on walls < 1.5" (38 mm) thick.

• Make sure the wall has a smooth surface.

• Make sure the temperature is within the specied Operating

Range and Relative Humidity.

Service and Repairs

Note: Disassembling the tool will void all warranties on the product.

To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment should be performed by authorized service centers. Service or maintenance performed

by unqualied personnel may result in a risk of injury. To locate

your nearest STANLEY service center, go to

www.2helpU.com.

Limited Warranty

During the period of one (1) year, if this product fails to perform due to defects in material or workmanship, we will replace it. DO NOT RETURN PRODUCT TO STORE. Please call 1-800-262-2161 (M-F, 8-5 EST) or visit www.2helpU.com for details.

Page 9

Specications

STHT77587 STHT77588

Detect Wood Studs up to .75" (19 mm) thick drywall up to 1" (25 mm) thick drywall

Detect Metal Studs up to .75" (19 mm) thick drywall up to 1.5" (38 mm) thick drywall

Detect Live AC Wire 110V @ 60 Hz (220V @ 50Hz)

Accuracy - Center of Wood stud +/- 1/4" (6.35 mm) under 1/2" - 3/4"

Accuracy - Center of Metal stud +/- 1/4" (6.35 mm) under 1/2" - 3/4"

Power Source 2 AAA (1.5V) size batteries (3V DC)

Battery Life < 10 hrs of continual use

Automatic Calibration Yes

Automatic Shutoff when release On button Yes

Non-marring Surface Yes

Relative Humidity 35% - 55%

Operating Temperature 32 °F to 122 °F (0 °C to 50 °C)

Storage Temperature -4 °F to 158 °F (-20 °C to 70 °C)

from a distance of 2"-18" (.05 m- .5 m) AC LED will illuminate

(12.7 mm - 19 mm) thick drywall

at <2.4V (+/- 0.3V), Power LED will ash to indicate low battery

up to 2" (50.8 mm) thick drywall

+/- 1/4" (6.35 mm) under 1/2" - 1.5"

(12.7 mm - 38 mm) thick drywall

+/- 1/4" (6.35 mm) under 1/2" - 1.5"

(12.7 mm - 38 mm) thick drywall

Page 10

Inhalt

AAA

Made in China

AAA

Made in China

• Informationen zum Balkensucher

• Benutzersicherheit

• Sicherer Umgang mit Akkus

• Einlegen von AAA-Batterien

• Verwendung des Balkensuchers

• Wartung

• Fehlerbehebung

• Service und Reparaturen

• Gewährleistung

• Spezikationen

Informationen zum Balkensucher

Der Balkensucher STHT77587/STHT77588 arbeitet mit elektronischen Signalen, die Mitte von Holz- oder Metallbalken oder spannungsführenden Wechselstromleitungen durch Trockenbau und andere übliche Baumaterialien lokalisieren.

BEACHTEN SIE BITTE:

• Der Balkensucher erkennt keine Objekte in Beton, Mörtel, Stein, Mauerwerk, Putz, Teppichböden, folienbeschichteten

Materialien, metallischen Oberächen oder Keramikiesen.

• Der Balkensucher ist nicht für die Lokalisierung

von Nichteisen- oder Kunststoffgegenständen wie

Rohren ausgelegt.

Sobald bei einer Bewegung über die Oberäche die Mitte eines

Holz- oder Metallbalkens erkannt wurde, geht am Balkensucher STHT77587/STHT77588 eine LED an und ein Signalton erklingt. Ein Markierungsloch ermöglicht Ihnen die einfache

Kennzeichnung der Balkenmitte.

EG-Konformitätserklärung

Stanley erklärt hiermit, dass das Produkt STHT77587/STHT77588 in Übereinstimmung mit den grundlegenden Anforderungen und allen anderen Bestimmungen der Richtlinie 1999/5/EC steht.

Der vollständige Text der EU-Konformitätserklärung kann bei

Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgien, oder unter folgender Internetadresse angefordert werden: www.2helpU.com.

Benutzersicherheit

Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise

erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf

diese Symbole.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Bei Fragen oder Anmerkungen zu diesem oder anderen

STANLEY®-Werkzeugen besuchen Sie bitte

www.2helpU.com.

WARNUNG:

Lesen und verstehen Sie alle

Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen in dieser Anleitung kann schweren Verletzungen führen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNUNG:

Folgende Etiketten Informationen nden

Sie auf Ihrem Tool für Ihre Sicherheit.

Page 11

WARNUNG:

Wird die Anlage in einer vom Hersteller nicht angegebenen Weise eingesetzt, kann der Schutz durch die Geräte beeinträchtigt werden.

VORSICHT:

Schützen Sie Ihre Augen. Tragen Sie eine Schutzbrille.

WARNUNG:

Dieses Werkzeug ist kein Messgerät und sollte nicht als Ersatz für ein Voltmeter

verwendet werden. WARNUNG:

Symbolet for LED og detektoren for strømførende ledninger er kun en indikator, og i nogle situationer vil muligheden for spændingsdetektion muligvis ikke give den nøjagtige indikation af intern enhedsfejl eller forkert drift, og der bør derfor ikke

udelukkende stoles på denne til at identicere

tilstedeværelsen af farlige spændinger. Andre beviser,

såsom grundtegninger eller visuel identikation

af ledninger eller indgangspunkter for rør, bør også anvendes.

Halten Sie immer angemessene Sicherheitsvorkehrungen ein und nutzen Sie eine separate Nachweismethode, um vor Beginn der Arbeiten einen stromlosen Zustand sicherzustellen.

WARNUNG:

Schalten Sie bei Arbeiten in der Nähe von Kabeln immer den Strom ab.

WARNUNG:

Abgeschirmte Kabel oder Leitungen in Metallrohren, Gehäusen, metallisierten Wänden oder dicken, dichten Wänden werden eventuell nicht erkannt.

VORSICHT:

Tragen Sie persönliche Schutzausrüstung. Tragen Sie Augenschutz. Je

nach Arbeitsbedingungen empehlt sich das Tragen

von Schutzausrüstung, zum Beispiel Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz, um das Verletzungsrisiko zu verringern.

WICHTIGER SICHERHEITSHINWEIS

Stellen Sie die korrekte Erkennung von spannungsführenden Leitungen sicher. Halten Sie den Balkensucher STHT77587/ STHT77588 nur im Griffbereich fest. Halten Sie ihn zwischen

Finger und Daumen fest und sorgen Sie dabei für Kontakt mit der Handäche (Abbildung C).

Sicherer Umgang mit Batterien

WARNUNG:

Batterien können explodieren oder

auslaufen und dadurch Verletzungen oder Feuer

verursachen. Zum Reduzieren dieses Risikos:

• Befolgen Sie sorgfältig die Anleitungen und Warnhinweise auf dem Etikett des Batterien und der Verpackung.

• Legen Sie Batterien immer korrekt ein (+ und –), wie auf der Batterie und dem Gerät angegeben.

• Schließen Sie Batterieklemmen nicht kurz.

• Nicht versuchen, Einwegbatterien aufzuladen.

• Verwenden Sie nicht gleichzeitig alte und neue Batterien. Ersetzen Sie alle Batterien gleichzeitig durch neue Batterien der gleichen Marke und des gleichen Typs.

• Entfernen Sie leere Batterien sofort und entsorgen Sie sie gemäß den örtlichen Vorschriften.

• Entsorgen Sie Batterien nicht im Feuer.

• Halten Sie Batterien aus der Reichweite von Kindern fern.

Einlegen von AAA-Batterien

Legen Sie zwei neue AAA-Batterien in den Balkensucher STHT77577 oder STHT77588 ein.

Heben Sie unten am Balkensucher die Lasche an (Abbildung

B 1

), um die Batteriefachabdeckung zu öffnen.

Bewegen Sie die Abdeckung nach oben (Abbildung

B 2

) und entfernen Sie sie, sobald sie sich vom

Balkensucher löst.

Legen Sie zwei neue, hochwertige AAA-Batterien

ein und stellen Sie dabei sicher, dass die mit - und + gekennzeichneten Enden jeder Batterie richtig herum im Batteriefach liegen (Abbildung B 3).

Page 12

Bringen Sie die Abdeckung wieder am Balkensucher an.

• Setzen Sie die zwei Stifte oben an der Abdeckung in die

Löcher im Balkensucher ein (Abbildung B 4).

• Senken Sie die Abdeckung langsam ab und drücken Sie sie nach unten, bis die Verriegelung fest auf dem Balkensucher sitzt (Abbildung B 5).

Drücken Sie , um den Balkensucher zu testen.

• Alle LEDs außer der grünen Power-LED sollten eine Sekunde lang aufleuchten und dann ausgehen.

• Immer wenn Sie drücken, sollte die grüne PowerLED aufleuchten, um anzuzeigen, dass die Batterien noch in Ordnung sind. Wenn diese LED blinkt oder nicht aufleuchtet, wechseln Sie die Batterien aus.

Verwendung des Balkensuchers

Der Balkensucher hilft Ihnen, Holz- oder Metallbalken und

Wechselspannung hinter Trockenbauwänden zu nden.

• Das Modell STHT77587 funktioniert bei bis zu 3/4"(19 mm)

dicken Trockenbauwänden.

• Das Modell STHT77588 funktioniert bei bis zu 1,5" (38 mm)

dicken Trockenbauwänden.

• Die Modelle STHT77587 und STHT77588 erkennen Wechselspannung durch bis zu 2“ (50,8 mm)

dicke Trockenbauwände.

• Wenn Wechselspannung erkannt wird, ertönt ein paar kurze (abwechselnde) Signaltöne und die AC-LED leuchtet (Abbildung A 3).

• Wenn die Mitte eines Balkens gefunden wird, die mittlere LED leuchtet auf (Abbildung A 5).

• Wenn sowohl Wechselspannung als auch die Mitte eines Balkens gefunden werden, gibt der Balkensucher sowohl den langen Signalton als auch die kurzen Signaltöne aus und die mittlere und die AC-LED leuchte auf. AC LED-lamperne blinker kontinuerligt.

Balken suchen

Um den Balkensucher richtig zu halten, legen Sie

den Daumen auf eine Seite des Balkensuchers, den

Zeigefinger und die Handfläche über die Mitte des

Balkensuchers und den Rest der Finger der gleichen Hand auf die andere Seite des Balkensuchers (Abbildung C).

Positionieren Sie den Balkensucher flach an der Wand und

parallel zu einer Tür oder einem Fenster an der gleichen Wand, was Ihnen einen Hinweis darauf geben kann, wie Balken hinter der Wand angeordnet sein können.

Bewegen Sie den Balkensucher nicht und benutzen Sie den

Zeigefinger, um gedrückt zu halten, bis alle LEDs (außer der grünen Power-LED ) ausgehen (1 Sek.).

Halten Sie weiterhin gedrückt und bewegen Sie den

Balkensucher LANGSAM an der Wand nach links oder rechts.

Beobachten Sie die LEDs des Balkensuchers, während Sie

ihn bewegen.

• Wenn aufleuchtet (Abbildung A 7), bewegen Sie

den Balkensucher nach links, um den nächsten Balken

zu finden.

• Wenn aufleuchtet (Abbildung A 4), bewegen Sie

den Balkensucher nach rechts, um den nächsten Balken

zu finden.

Wenn die mittlere LED (Abbildung A 5) leuchtet, hat der

Balkensensor die Mitte eines Balkens gefunden (Abbildung

1).

• BEENDEN Sie die Bewegung des Balkensuchers.

• BEENDEN Sie das Drücken auf (Abbildung D 2).

Stecken Sie einen Bleistift durch das Loch am Balkensucher

(Abbildung D 3), um die aktuelle Position als Mittelpunkt des Balkens zu markieren.

Um einen anderen Balken in der Wand zu finden, wiederholen

Sie diese Schritte.

Aktive Wechselspannungsleitung suchen

Um den Balkensucher richtig zu halten, legen Sie den Daumen

auf eine Seite des Balkensuchers, den Zeigefinger und

die Handfläche über die Mitte des Balkensuchers und den

Rest der Finger der gleichen Hand auf die andere Seite des Balkensuchers (Abbildung C).

Page 13

Positionieren Sie den Balkensucher flach an der Wand und

parallel zu einer Tür oder einem Fenster an der gleichen Wand, was Ihnen einen Hinweis darauf geben kann, wie Balken hinter der Wand angeordnet sein können.

Bewegen Sie den Balkensucher nicht und halten Sie

gedrückt, bis alle LEDs (außer der grünen Power-LED ) ausgehen (1 Sek.).

Halten Sie weiterhin gedrückt und bewegen Sie den

Balkensucher LANGSAM an der Wand nach links oder rechts.

Beobachten Sie die LEDs des Balkensuchers, während

Sie ihn bewegen. Die AC-LED (Abbildung A 3) beginnt zu leuchten. Da Wechselstromleitungen normalerweise an Balken angebracht sind, helfen Ihnen die Richtungs-LEDs dabei, aktive Wechselstromkabel zu finden, die eventuell zum

nächsten Balken führen.

• Wenn aufleuchtet (Abbildung A 7), bewegen Sie

den Balkensucher nach links, um den nächsten Balken

zu finden.

• Wenn aufleuchtet (Abbildung A 4), bewegen Sie

den Balkensucher nach rechts, um den nächsten Balken

zu finden.

• Hvis der findes strømførende AC-spænding inden for 2"-18" (0,05 m - 0,5 m) af lægtesøgerens aktuelle position, blinker AC LED-lampen (figur A 3).

• Hvis der findes strømførende AC-spænding nær midten af en lægte, blinker AC LED-lampen, og den midterste røde LED-lampe (figur A 5) lyser, og lægtesøgeren udsender de korte skiftende bip (AC fundet), efterfulgt af et længere konstant bip (lægtemidte fundet), og gentag disse bip, indtil du stopper med at presse .

Hinweis: Statische elektrische Ladungen, die sich an einer

Trockenbauwand und anderen Flächen entwickeln können,

weiten den Spannungserfassungsbereich auf jeder Seite der

tatsächlichen elektrischen Leitung um viele Zoll bzw. Zentimeter

aus. Um das Finden des Leitungsverlaufs zu unterstützen,

scannen Sie so, dass Sie das Gerät 13 mm - 50 mm von der Wandäche entfernt halten oder die andere Hand ungefähr 30 cm vom Sensor entfernt auf die Fläche legen.

Wartung

• Wenn der Balkensucher nicht in Gebrauch ist, reinigen Sie die Außenteile mit einem feuchten Tuch und wischen Sie den Balkensucher mit einem weichen, trockenen Tuch ab, bis er trocken ist.

• Obwohl das Äußere des Balkensuchers

lösungsmittelbeständig ist, verwenden Sie zu seiner

Reinigung NIEMALS Lösungsmittel.

• Opbevar lægtesøgeren et rent sted ved en temperatur på

mellem -4 ˚F (-20 ˚C) og 158 ˚F (70 ˚C).

Fehlerbehebung

Die LED blinkt

Der Batteriestand ist niedrig.

• Prüfen Sie die AAA-Batterien, um Folgendes sicherzustellen:

• Jede Batterie wurde korrekt gemäß der Kennzeichnung

(+) und (–) im Batteriefach eingesetzt.

• Die Batteriekontakte sind sauber und frei von Rost

oder Korrosion.

• Die Batterien sind neue, hochwertige Batterien, welche die Wahrscheinlichkeit des Auslaufens zu verringern.

• Stellen Sie sicher, dass AAA-Batterien in einwandfreiem Zustand sind. Im Zweifelsfall versuchen Sie, neue Batterien einzusetzen.

Die LED geht nicht an

Die Batterie ist leer.

• Legen Sie zwei neue, hochwertige AAA-Markenbatterien in den Balkensucher ein.

• Achten Sie darauf, dass jede Batterie korrekt gemäß

der Kennzeichnung (+) und (–) im Batteriefach

eingesetzt wurde.

Der Balkensucher ndet keine Balken

• Stellen Sie sicher, dass Batterien nicht leer sind.

• Stellen Sie sicher, dass Sie den Balkensucher an einer Trockenbauwand oder einer Wand aus einem anderen üblichen Baumaterial angesetzt haben. Der Balkensucher funktioniert nicht bei Beton, Mörtel, Stein, Ziegel, Putz, Teppich, folienbeschichteten Materialien, metallischen Oberächen oder Keramikiesen.

• Stellen Sie sicher, dass Sie den Balkensucher ach an der Wand angesetzt haben, dass er in einer vertikalen Position (parallel zu einer Tür oder einem Fenster) gehalten wird und

dass Sie die mittlere Taste gedrückt halten, während Sie den

Balkensucher LANGSAM an der Wand entlang bewegen.

Page 14

• Achten Sie darauf, dass die Wand nicht zu dick ist.

STHT77587 kann an Wänden von < 0,75" (19 mm) Dicke und STHT77588 kann an Wänden von < 1,5" (38 mm) Dicke

verwendet werden.

• Achten Sie darauf, dass die Wand eine glatte Oberäche hat.

• Achten Sie darauf, dass die Temperatur innerhalb der

angegebenen Bereiche für den Betriebsbereich und die

Relative Feuchte liegt.

Service und Reparaturen

Anmerkung: Wenn das Werkzeug zerlegt wird, werden alle Garantien des Produkts ungültig.

Zur Gewährleistung der SICHERHEIT und ZUVERLÄSSIGKEIT

des Produkts sollten Reparatur-, Wartungs- und

Einstellungsarbeiten nur von autorisierten Kundendienststellen

durchgeführt werden. Service oder Wartung durch nicht

qualiziertes Personal kann das Risiko von Verletzungen erhöhen. Ihr nächstgelegenes STANLEY Service Center nden

Sie auf www.2helpU.com.

Eingeschränkte Garantie

Wenn dieses Produkt aufgrund von Mängeln in Material oder

Verarbeitung nicht funktioniert, werden wir es innerhalb eines Zeitraums von einem (1) Jahr ersetzen. BRINGEN SIE DAS

PRODUKT NICHT ZUM HÄNDLER ZURÜCK. Bitte rufen Sie

1-800-262-2161 (M-F, 8-5 EST) an oder besuchen Sie www.2helpU.com, um Details zu erfahren.

Page 15

Technische Daten

STHT77587 STHT77588

Erkennung von Holzbalken bis zu 0,75“ (19 mm) dicke

Erkennung von Metallbalken bis zu 0,75“ (19 mm) dicke

Spannungsführende Wechselstromkabel erkennen 110 V bei 60 Hz (220 V bei 50 Hz)

Genauigkeit - Mitte des Holzbalkens +/- 1/4" (6,35 mm) unter 1/2" -

Genauigkeit - Mitte des Metallbalkens +/- 1/4" (6,35 mm) unter 1/2" -

Stromquelle 2 Batterien der Größe AAA (1,5 V) (3 V DC)

Batterielebensdauer < 10 Stunden kontinuierlicher Verwendung

Automatische Kalibrierung Ja

Automatische Abschaltung beim Loslassen der On-Taste

Nicht-beschädigende Oberäche Ja

Relative Feuchte 35% - 55%

Betriebstemperatur 32 °F bis 122 °F (0 °C bis 50 °C)

Lagertemperatur -4 °F bis 158 °F (-20 °C bis 70 °C)

Trockenbauwände

bis zu 2“ (50,8 mm) dicke Trockenbauwände

aus einer Entfernung von 2"-18" (0,05 m - 0,5 m) leuchtet die AC-LED

3/4" (12,7 mm - 19 mm) dicke

Trockenbauwand

3/4" (12,7 mm - 19 mm) dicke

Trockenbauwand

bei <2,4 V (+/- 0,3 V), Power-LED blinkt, um eine schwache Batterie

anzuzeigen

bis zu 1“ (25 mm) dicke

Trockenbauwände

bis zu 1,5“ (38 mm) dicke

Trockenbauwände

+/- 1/4" (6,35 mm) unter 1/2" 1,5" (12,7 mm - 38 mm) dicke

Trockenbauwand

+/- 1/4" (6,35 mm) unter 1/2" 1,5" (12,7 mm - 38 mm) dicke

Trockenbauwand

Page 16

Table des matières

AAA

Made in China

AAA

Made in China

• Informations sur le détecteur de structure

• Sécurité de l'utilisateur

• Sécurité concernant les piles

• Installer les piles AAA

• Utiliser le détecteur de structure

• Maintenance

• Dépannage

• Révision et réparations

• Garantie

• Caractéristiques

Informations sur le détecteur de structure

Le détecteur de structure STHT77587/STHT77588 utilise des signaux électroniques pour localiser le centre des structures en

bois ou métalliques ou des ls électriques sous tension dans les

cloisons sèches et autres matériaux de construction courants.

À NOTER :

• Le détecteur de structure ne détecte pas les objets dans le béton, le mortier, le parpaing, la brique, le plâtre, la moquette, les matériaux recouverts d'une feuille d'aluminium, les surfaces métalliques ou la céramique.

• Le détecteur de structure n'est pas conçu pour détecter les objets non ferreux ou en plastique comme les canalisations.

Une fois le centre d'une structure en bois ou métallique détecté après un passage sur la surface, le détecteur STHT77587/ STHT77588 l'indique par un voyant et un signal sonore. Une encoche de marquage vous permet de facilement marquer le centre de la structure.

Déclaration de conformité CE

Stanley déclare par la présente que le produit STHT77587/ STHT77588 est conforme aux exigences essentielles et à toutes les autres dispositions de la Directive 1999/5/CE.

L’intégralité du certicat de conformité européenne est

accessible auprès de Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgique ou à l’adresse Internet suivante : www.2helpU.com.

Sécurité de l'utilisateur

Directives liées à la sécurité

Les dénitions ci-dessous décrivent le niveau de gravité de

chaque mention d'avertissement. Veuillez lire le manuel et faire attention à ces symboles.

AVERTISSEMENT : Indique une situation de risque potentiel, qui pourrait, si elle n'est pas évitée, conduire à de graves blessures.

ATTENTION : Indique une situation de risque potentiel qui peut, si elle n'est pas évitée, conduire à des blessures légères.

REMARQUE : Indique une pratique ne posant aucun risque de blessures mais qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

Si vous avez des questions ou des commentaires concernant cet outil ou tout autre outil STANLEY®,

consultez le site www.2helpU.com.

AVERTISSEMENT :

Vous devez lire et assimiler toutes les

instructions. Le non-respect des avertissements et des instructions listés dans ce manuel peut entraîner de graves blessures.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Les informations suivantes sur l'étiquette peuvent être trouvées sur votre outil pour votre sécurité.

Page 17

AVERTISSEMENT:

Si l'équipement est utilisé d'une manière

non spéciée par le fabricant, la protection

fournie par l'équipement peut être altérée. ATTENTION :

Protégez vos yeux. Portez des lunettes

de protection. AVERTISSEMENT :

Cet outil n'est pas un appareil de mesure et il ne doit pas être utilisé pour remplacer un voltmètre.

AVERTISSEMENT :

La LED ou le symbole de «détection de

l sous tension» ne sont que des indicateurs et,

dans certaines circonstances, l’option Détection Tension peut ne pas correctement indiquer la présence de tension dans le mur, si l’appareil rencontre un problème interne ou s’il ne fonctionne pas correctement, c’est la raison pour laquelle vous

ne devez pas vous er qu’à cela pour identier la

présence de tensions dangereuses. Vous devez utiliser d’autres moyens de preuve, comme les plans

de construction ou l’identication visuelle des points

d’entrée des câbles et des conduites.

Respectez toujours les pratiques de sécurité appropriées et utilisez un autre moyen de détection

séparé pour vérier la coupure de l'alimentation avant

de commencer à travailler.

AVERTISSEMENT :

Coupez toujours le courant lorsque vous

travaillez près de ls électriques.

AVERTISSEMENT :

Les ls électriques blindés ou ceux

à l'intérieur de conduites et de boîtiers métalliques ou dans des murs métallisés ou des murs épais et denses peuvent ne pas être détectés.

ATTENTION :

Portez des équipements de protection individuelle. Portez toujours une protection oculaire. En fonction des conditions de travail, le port d'équipements de protection individuelle, comme un masque à poussière, des chaussures de sécurité antidérapantes, un casque et des protections auditives peuvent réduire le risque de blessures.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Assurez-vous de correctement détecter les ls électriques

sous tension. Ne tenez le détecteur de structure STHT77587/ STHT77588 que par sa zone de préhension. Tenez-le entre les doigts et le pouce tout en faisant contact avec votre paume (Figure C).

Sécurité concernant les piles

AVERTISSEMENT :

Les piles peuvent exploser ou fuir et

provoquer des blessures ou un incendie. An de

réduire ce risque :

• Respectez soigneusement toutes les consignes et tous les avertissements des étiquettes apposées sur les piles et leur emballage.

• Insérez toujours les piles correctement en respectant la polarité (+ et -), comme indiqué sur la pile et sur l'équipement.

• Ne court-circuitez aucune des bornes des piles.

• Ne rechargez pas des piles non rechargeables.

• Ne mélangez pas des piles neuves avec des piles usagées. Remplacez toutes les piles par des piles neuves de même marque et de même type, en même temps.

• Retirez immédiatement les piles vides et jetez-les conformément à la réglementation locale en vigueur.

• Ne jetez pas les piles au feu.

• Gardez les piles hors de portée des enfants.

Installer les piles AAA

Installez deux piles AAA neuves dans le détecteur de structure STHT77577 ou STHT77588.

Au bas du détecteur, soulevez l'attache (Figure B 1)

pour déverrouiller le cache du compartiment à piles.

Relevez le cache (Figure B 2) et retirez-le une fois

désolidarisé du détecteur de structure.

Insérez deux piles AAA neuves, de bonne qualité, en vous

assurant de positionner les extrémités - et + de chaque pile comme indiqué à l'intérieur du compartiment à piles (Figure B 3).

Page 18

Réinstallez le cache sur le détecteur de structure.

• Insérez les deux broches situées en haut du cache dans les trous du détecteur de structure (Figure B 4).

• Abaissez doucement le cache et enfoncez-le jusqu'à ce

que les attaches soient verrouillées sur le détecteur de structure (Figure B 5).

Appuyez sur pour tester le détecteur.

• Tous les voyants doivent s'allumer pendant une seconde puis s'éteindre, à l'exception du voyant vert d'alimentation .

• Lorsque vous appuyez sur , le voyant vert d'alimentation doit s'allumer pour indiquer que les piles sont en bon état. Si le voyant clignote ou s'il ne s'allume pas, remplacez les piles.

Utiliser le détecteur de structure

Le détecteur vous aide à localiser des structures en bois ou métalliques ainsi qu'une tension électrique derrière des cloisons sèches.

• Le STHT77587 fonctionne sur des cloisons dont l'épaisseur peut aller jusqu'à 19 mm (3/4").

• Le STHT77588 fonctionne sur des cloisons dont l'épaisseur peut aller jusqu'à 38 mm (1,5").

• Le STHT77587 et le STHT77588 peuvent détecter la tension électrique dans des cloisons sèches épaisses de 50,8 mm (2").

• Si une tension électrique est détectée, le détecteur émet quelques bips courts (alternés) et le voyant CA s'allume (Figure A 3).

• Si le centre d'une structure est détectée, le détecteur émet un bip long (constant) et le voyant du milieu s'allume (Figure A 5).

• Si le détecteur détecte à la fois une tension électrique et le centre d'une structure, il émet un bip long et des bips courts et le voyant du milieu ainsi que le voyant CA s'allument. La LED CA clignote en continu.

Localiser une structure

Pour tenir le détecteur, placez votre pouce d'un côté

du détecteur, votre index et la paume de votre main recouvrant la partie centrale du détecteur et le reste de vos doigts de l'autre côté du détecteur (Figure C).

Placez le détecteur à plat contre le mur et parallèle à une

porte ou une fenêtre de ce même mur pour avoir une indication sur la façon dont les structures sont positionnées derrière le mur.

Sans déplacer le détecteur, utilisez votre index pour maintenir

enfoncé jusqu'à ce que toutes les LED (à l'exception du voyant d'alimentation ) soient éteintes (1 s).

Tout en appuyant sur , déplacez LENTEMENT le détecteur

vers la gauche ou la droite sur le mur.

Tout en déplaçant le détecteur, contrôlez les LED.

• Si s'allume (Figure A 7), déplacez le détecteur vers la gauche pour trouver la structure la plus proche.

• Si s'allume (Figure A 4), déplacez le détecteur vers la droite pour trouver la structure la plus proche.

Lorsque la LED du milieu (Fig. A 5) s'allume, cela

indique que le capteur de structure a trouvé le centre d'une structure (Fig. D 1).

• CESSEZ tout déplacement du détecteur de structure.

• RELÂCHEZ (Figure D 2).

Utilisez un crayon par le trou du détecteur (Figure D 3) pour

marquer la position actuelle indiquée comme étant le centre de la structure.

Répétez les mêmes étapes pour trouver une autre structure

sur le mur.

Trouver une ligne électrique CA sous tension

Pour tenir le détecteur, placez votre pouce d'un côté du

détecteur, votre index et la paume de votre main recouvrant la partie centrale du détecteur et le reste de vos doigts de l'autre côté du détecteur (Figure C).

Placez doucement le détecteur à plat contre le mur et parallèle

à une porte ou une fenêtre de ce même mur pour avoir une indication sur la façon dont les structures sont positionnées

Page 19

derrière le mur.

Sans déplacer le détecteur, maintenez enfoncé jusqu'à ce

que toutes les LED (à l'exception du voyant d'alimentation ) soient éteintes (1 s).

Tout en appuyant sur , déplacez LENTEMENT le détecteur

vers la gauche ou la droite sur le mur.

Tout en déplaçant le détecteur, contrôlez les LED. Le voyant

CA (Figure A 3) s'allume. Les fils électriques étant souvent fixés aux structures, les voyants directionnels vous aident à trouver les fils électriques sous tension qui peuvent être attachés à la structure la plus proche.

• Si s'allume (Figure A 7), déplacez le détecteur vers la gauche pour trouver la structure la plus proche.

• Si s'allume (Figure R 4), déplacez le détecteur vers la droite pour trouver la structure la plus proche.

• Si une tension de courant alternatif est détectée entre 2» et 18» (0,05m et 5m) par rapport à la position actuelle du capteur de structure, la LED CA (Fig. A 3) clignote.

• Si une tension de courant alternatif est détectée près du centre de la structure, la LED CA clignote et la LED centrale rouge (Fig. A 5) s’allume et le capteur de structure émet de courts bips (CA détecté) alternés par un long bip continu (centre de structure détecté), jusqu’à ce que vous relâchiez le bouton. .

Remarque : Les charges d’électricité statique produites sur les cloisons sèches et les autres surfaces propagent la zone de détection de tension sur plusieurs centimètres de chaque

côté de l’emplacement réel du l électrique. Pour vous aider à localiser l’emplacement du l, scannez en maintenant

l’appareil à 13 mm - 50 mm de la surface du mur ou placez votre autre main sur la surface à environ 30 cm du capteur.

Maintenance

• Lorsque le détecteur n'est pas utilisé, nettoyez les parties extérieures à l'aide d'un chiffon humide, essuyez le détecteur avec un chiffon doux et sec pour le sécher complètement.

• Même si l'extérieur du détecteur résiste aux solvants, n'utilisez JAMAIS aucun solvant pour le nettoyer.

• Veillez à ranger le capteur de structure dans un endroit

propre, à une température comprise entre -4 ˚F (-20 ˚C) et 158 ˚F (70 ˚C).

Dépannage

Le voyant clignote

La puissance des piles est faible.

• Contrôlez les piles AAA an de vous assurer que :

• Chaque pile est installée correctement, en respectant les

(+) et les (–) gurant dans le compartiment à piles.

• Les contacteurs des piles sont propres et exempts de rouille et de corrosion.

• Les piles sont neuves et de bonne qualité afin de réduire le risque de fuite.

• Assurez-vous que les piles AAA sont en bon état de fonctionnement. En cas de doute, installez des piles neuves.

Le voyant ne s'allume pas

Les piles ne permettent pas l'alimentation.

• Installez deux piles AAA neuves de bonne qualité dans le détecteur.

• Assurez-vous que chaque pile est installée correctement,

en respectant les (+) et les (–) gurant dans le

compartiment à piles.

Le détecteur ne trouve pas les structures

• Assurez-vous que les piles fonctionnent correctement.

• Assurez-vous d'avoir placé le détecteur sur un mur fait en cloison sèche ou dans un autre matériau de construction courant. Le détecteur de structure ne fonctionne pas sur les murs en béton, mortier, parpaing, brique, plâtre, moquette, matériaux recouverts d'une feuille d'aluminium, à surface métallique ou céramique.

• Assurez-vous d'avoir placé le détecteur à plat contre le mur, à la verticale (parallèle à une porte ou une fenêtre) et de maintenir le bouton central enfoncé tout en déplaçant le détecteur LENTEMENTsur le mur.

• Assurez-vous que le mur n'est pas trop épais. Le STHT77587 peut être utilisé sur des murs d'une épaisseur < 19 mm (0,75") et le STHT77588 peut être utilisé sur des murs d'une épaisseur < 38 mm (1,5") .

• Assurez-vous que la surface du mur est lisse.

• Assurez-vous que la température et l'humidité ambiantes sont comprises dans la plage de fonctionnement et

l'humidité relative spéciées.

Page 20

Révision et réparations

Remarque : Le désassemblage de l'instrument annule toutes les garanties du produit.

An d'assurer la SÛRETÉ et la FIABILITÉ du produit, les

réparations, la maintenance et les réglages doivent être réalisés dans des centres d'assistance agréés. Toute opération de réparation ou de maintenance réalisée par une personne

non qualiée peut engendrer des blessures. Pour connaître

l'emplacement de votre centre d'assistance STANLEY le plus proche, consultez le site www.2helpU.com.

Garantie limitée

Pendant cette période de un an (1), si ce produit tombe en panne du fait d'un défaut de matériel ou de fabrication, nous le remplaçons. NE RENVOYEZ PAS VOTRE PRODUIT AU MAGASIN. Veuillez appeler le 1-800-262-2161 (M-F, 8-5 EST) ou consultez le site www.2helpU.com pour avoir plus d'informations.

Page 21

Caractéristiques

STHT77587 STHT77588

Détection de structures en bois Cloison sèche jusqu'à 19 mm (0,75")

Détection de structures métalliques Cloison sèche jusqu'à 19 mm (0,75")

Détection de tension électrique 220V à 50Hz (110V à 60 Hz)

Précision - Centre d'une structure en bois +/- 6,35 mm (1/4") pour des cloisons

Précision - Centre d'une structure métallique +/- 6,35 mm (1/4") pour des cloisons

Source d'alimentation 2 piles AAA (1,5V) (3V CC)

Durée de vie des piles < 10 heures de fonctionnement continu

Calibrage automatique Oui

Extinction automatique après relâchement du bouton Marche

Surface anti-rayure Oui

Humidité relative 35% - 55%

Température de fonctionnement 0 °C à 50 °C (32 °F à 122 °F)

Température de stockage -20 °C à 70 °C (-4 °F à 158 °F)

d'épaisseur

Cloison sèche jusqu'à 50,8 mm (2") d'épaisseur

à une distance de 0,05 m-0,5 m (2"-18") le voyant CA s'allume

sèches de moins de 12,7 mm -

19 mm (1/2" - 3/4")

sèches de moins de 12,7 mm -

19 mm (1/2" - 3/4")

à <2,4V (+/- 0,3V), le voyant d'alimentation clignote pour indiquer que

Cloison sèche jusqu'à 25 mm (1")

Cloison sèche jusqu'à 38 mm

+/- 6,35 mm (1/4") pour des cloisons sèches de moins de 12,7 mm - 38 mm (1/2" - 1,5")

les piles sont vides

Oui

(1,5") d'épaisseur

d'épaisseur

Page 22

Contenuti

AAA

Made in China

AAA

Made in China

• Informazioni sul rilevatore di montanti

• Sicurezza dell'utilizzatore

• Sicurezza delle batterie

• Installazione delle batterie AA

• Utilizzo del rilevatore di montanti

• Manutenzione

• Risoluzione dei problemi

• Assistenza e riparazioni

• Garanzia

• Speciche

Informazioni sul rilevatore di montanti

Il Rilevatore di montanti STHT77587/STHT77588 utilizza segnali elettronici per individuare il centro di montanti in legno o metallo o cavi CA sotto tensione attraverso il cartongesso o altri materiali da costruzione comuni.

NOTA:

• il rilevatore di montanti non rileverà oggetti in calcestruzzo, malta, blocchi, mattoni, intonaco, moquette, materiali rivestiti

di alluminio, superci metalliche o piastrelle in ceramica.

• Il rilevatore di montanti non è progettato per individuare oggetti non ferrosi o di plastica, come i tubi.

Una volta rilevato il centro di un montante in legno o in metallo

in un passaggio attraverso la supercie, il rilevatore di montanti

STHT77587/STHT77588 accende un LED ed emette un tono udibile. Una tacca di contrassegno consente di notare facilmente il centro dei montanti.

Dichiarazione di conformità CE

Stanley dichiara che il prodotto STHT77587/STHT77588 rispetta i requisiti fondamentali e tutte le altre disposizioni sanciti dalla Direttiva 1999/5/CE.

Il testo completo della Dichiarazione di conformità UE può essere richiesto a Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgio oppure è disponibile al seguente indirizzo Internet: www.2helpU.com.

Sicurezza dell'utilizzatore

Istruzioni di sicurezza

Le denizioni riportate di seguito descrivono il livello di allerta

rappresentato da ogni parola di segnalazione. Leggere attentamente il manuale, prestando attenzione a questi simboli.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media alle persone.

AVVISO: indica una situazione non in grado di causare lesioni alle persone, ma che, se non evitata, potrebbe provocare danni materiali.

Per qualsiasi domanda o commento in merito a questo

o ad altri prodotti STANLEY®, visitare il sito web

www.2helpU.com.

AVVERTENZA:

leggere e comprendere tutte le

istruzioni. La mancata osservanza delle avvertenze

e istruzioni contenute nel presente manuale potrebbe causare infortuni gravi.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA:

Le seguenti informazioni sull'etichetta possono essere trovate sul vostro strumento per la vostra sicurezza.

Page 23

AVVERTENZA:

Se l'apparecchio viene utilizzato in modo non specicato dal fabbricante, la protezione fornita dall'apparecchio può

essere compromessa. ATTENZIONE:

proteggere la vista. Indossare

occhiali protettivi. AVVERTENZA:

Questo utensile non è un dispositivo

di misura e non deve essere utilizzato come

sostituto di un voltmetro. AVVERTENZA:

Il LED o il simbolo di rilevamento di

un lo sotto tensione è puramente indicativo e in

alcune situazioni l’opzione di rilevamento di tensione potrebbe non indicare con precisione la presenza di tensione in una parete in caso di guasto interno del dispositivo o di funzionamento difettoso, pertanto

non si dovrebbe fare afdamento esclusivamente su questi indicatori per l’identicazione della presenza

di eventuali tensioni pericolose. Utilizzare anche altri metodi di indagine, come la consultazione di progetti

di costruzione o l’identicazione visiva dei punti di

ingresso dei cavi o delle condutture.

Seguire sempre le procedure di sicurezza appropriate e utilizzare un metodo di rilevazione separato per

vericare una condizione di assenza di tensione

prima di iniziare il lavoro.

AVVISO DI SICUREZZA IMPORTANTE

Assicurare il corretto rilevamento dei li in tensione. Tenere

sempre il rilevatore di montanti STHT77587/STHT77588 esclusivamente nell'area dell'impugnatura. Afferrare tra le dita e il pollice facendo contatto con il palmo (Figura C).

•

Sicurezza delle batterie

AVVERTENZA:

le batterie possono esplodere o perdere

liquido, causando lesioni alle persone o incendi.

Per ridurre questo rischio:

• seguire sempre attentamente tutte le istruzioni e le avvertenze riportate sull'etichetta e sulla confezione delle batterie;

• inserire sempre le batterie in modo corretto per quanto riguarda la polarità (+ e –), seguendo i simboli indicati sulla batteria e sul dispositivo;

• non cortocircuitare i terminali delle batterie;

• non ricaricare le batterie monouso;

• non mischiare batterie usate con batterie nuove; sostituirle tutte nello stesso momento con batterie nuove della stessa marca e dello stesso tipo;

• estrarre immediatamente le batterie esaurite dalla livella laser e smaltirle nella modalità prevista dalle norme locali vigenti;

• non smaltire le batterie nel fuoco;

• tenere le batterie lontano dalla portata dei bambini;

AVVERTENZA:

Spegnere sempre l'alimentazione CA

quando si lavora vicino ai cablaggi.

AVVERTENZA:

potrebbero non essere rilevati li o cavi

schermati in condotti metallici, involucri, muri metallizzati o mura spesse e dense.

ATTENZIONE:

Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione per gli occhi. In base alle condizioni operative, l’impiego di dispositivi di protezione individuale, quali mascherina antipolvere, scarpe antinfortunistiche antiscivolo, elmetto e protezioni per l’udito, riduce il rischio di lesioni alle persone.

Installazione delle batterie AAA

Caricare due nuove batterie AAA nel rilevatore di montanti STHT77577 o STHT77588.

Sulla parte inferiore del rilevatore di montanti, sollevare

il dispositivo di chiusura a scatto (Figura B 1) per sbloccare il coperchio del vano batteria.

Spostare il coperchio verso l’alto (Figura B

) e rimuoverlo una volta che si separa dal rilevatore

di montanti.

Inserire due batterie AAA nuove di alta qualità,

assicurandosi di posizionare i poli - e + di ciascuna batteria come indicato all'interno del vano batterie (Figura B 3).

Page 24

Riposizionare il coperchio sul rilevatore di montanti.

• Inserire i due perni nella parte superiore del coperchio nei fori del rilevatore di montanti (Figura B 4).

• Abbassare lentamente il coperchio e premere verso il

basso no a quando il fermo si blocca saldamente sul

rilevatore di montanti (Figura B 5).

Premere per testare il rilevatore di montanti.

• Tutti i LED tranne il LED verde Accensione dovrebbero accendersi per un secondo e poi spegnersi.

• Ogni volta che si preme , il LED verde Accensione dovrebbe illuminarsi per indicare la bontà delle batterie. Se questo LED lampeggia o non si illumina, sostituire le batterie.

Utilizzo del rilevatore di montanti

Il rilevatore di montanti aiuta a rilevare la presenza di montanti in legno o metallo e della tensione CA dietro il cartongesso.

• Il modello STHT77587 funziona con cartongesso di spessore

no a 3/4" (19 mm).

• Il modello STHT77588 funziona con cartongesso con

spessore no a 1,5" (38 mm).

• I modelli STHT77587 e STHT77588 rileveranno la tensione

CA attraverso cartongesso con spessore no a 2" (50,8 mm).

• Quando viene rilevata la tensione CA, il rilevatore di montanti emette alcuni brevi segnali acustici (alternati) e accende il LED CA (Figura A 3).

• Quando viene rilevato il centro di un montante, il rilevatore di montanti accenderà il LED centrale (Figura A 5).

• Quando vengono rilevati sia la tensione CA sia il centro di un montante, il rilevatore di montanti emetterà sia il segnale acustico lungo sia i segnali acustici brevi e accenderà i LED centrale e CA. I LED AC lampeggiano continuamente.

Rilevamento di un montante

Per impugnare il rilevatore di montanti, posizionare

il pollice su un lato del rilevatore di montanti, l’indice e il palmo sul centro del rilevatore di montanti e il resto delle dita sulla stessa mano sull'altro lato del rilevatore di montanti (Figura C).

Posizionare il rilevatore di montanti piatto contro la parete

e parallelo a una porta o finestra sulla stessa parete, onde ottenere un'indicazione di come i montanti sono posizionati dietro la parete.

Senza spostare il rilevatore di montanti, utilizzare il dito indice

per tenere premuto fino a quando tutti i LED (eccetto il LED di Accensione verde ) non si spengono (1 secondo).

Tenendo ancora premuto , spostare LENTAMENTE il

rilevatore di montanti a sinistra o a destra sulla parete.

Mentre si sposta il rilevatore di montanti, osservare i LED del

rilevatore di montanti.

• Se si accende (Figura A 7), spostare il rilevatore di montanti a sinistra per trovare il montante più vicino.

• Se si accende (Figura A 4), spostare il rilevatore di montanti verso destra per trovare il montante più vicino.

Quando il LED centrale (Figura A 5) si accende

significa che il rilevatore ha rilevato il centro di un montante (Figura D 1).

• SMETTERE di spostare il rilevatore di montanti.

• SMETTERE di premere (Figura

Attraverso il foro sul rilevatore di montanti (Figura D 3),

utilizzare una matita per contrassegnare la posizione corrente come il centro del montante.

Per trovare un altro montante sulla parete, ripetere gli

stessi passaggi.

Rilevamento di tensione CA

Per impugnare il rilevatore di montanti, posizionare il pollice su

un lato del rilevatore di montanti, l’indice e il palmo sul centro del rilevatore di montanti e il resto delle dita sulla stessa mano sull'altro lato del rilevatore di montanti (Figura C).

Posizionare delicatamente il rilevatore di montanti piatto

contro la parete e parallelo a una porta o finestra sulla stessa parete, onde ottenere un'indicazione di come i montanti sono posizionati dietro la parete.

Senza spostare il rilevatore di montanti, tenere premuto

fino a quando tutti i LED (eccetto il LED di Accensione verde

) non si spengono (1 sec).

Tenendo ancora premuto , spostare LENTAMENTE il

rilevatore di montanti a sinistra o a destra sulla parete.

Page 25

Mentre si sposta il rilevatore di montanti, osservare i LED.

Il LED AC (Figura A 3) inizierà a illuminarsi. Poiché i fili CA sono solitamente fissati ai montanti, i LED direzionali aiuteranno l’utente a trovare i cavi CA sotto tensione che potrebbero essere collegati al montante più vicino.

• Se si accende (Figura A 7), spostare il rilevatore di montanti a sinistra per trovare il montante più vicino.

• Se si accende (Figura A 4), spostare il rilevatore di montanti verso destra per trovare il montante più vicino.

• Se viene rilevata tensione CA entro 0,05 m - 0,5 m (2"-18") di distanza dalla posizione attuale del rilevatore di montanti, il LED CA (Figura A 3) lampeggia.

• Se viene rilevata tensione CA in prossimità del centro di un montante, il LED AC (Figura A 5 ) lampeggia, il LED rosso centrale si illumina e il rilevatore di montanti emetterà dei brevi segnali acustici alternati (tensione CA rilevata) seguiti da un segnale acustico costante più lungo (centro di un montante rilevato). Tali segnali acustici si ripetono fino a quando si interromperà la pressione del tasto .

Nota: Le cariche elettriche statiche che si possono manifestare

su una parete in cartongesso e su altre superci si estendono

sull’area di rilevamento della tensione per diversi pollici su ciascun lato del cavo elettrico in questione. Per agevolare la localizzazione del cavo, eseguire la scansione tenendo l’unità

a distanza di 13 mm - 50 mm (½"- 2") dalla supercie della parete o posizionarla con l’altra mano sulla supercie a distanza

di 30 cm (12") dal sensore.

Manutenzione

• Quando il rilevatore di montanti non viene usato, pulire le

parti esterne con un panno umido, stronare il rilevatore di

montanti con un panno morbido asciutto per assicurarsi di asciugarlo bene.

• Anche se le parti esterne rilevatore di montanti sono resistenti ai solventi, NON UTILIZZARE MAI solventi per pulire il rilevatore di montanti.

• Conservare il rilevatore di montanti in un luogo pulito a una temperatura compresa tra -20 °C (-4 °F) e 70 °C (158 °F).

Risoluzione dei problemi

Il LED lampeggia

La carica della batteria è bassa.

• Controllare le batterie AAA per assicurarsi che:

• ciascuna batteria sia installata correttamente, rispettando le polarità (+) e (–) indicate sul vano batterie;

• i contatti delle batterie siano puliti e liberi da ruggine o corrosione;

• le batterie siano nuove e di alta qualità, per ridurre il rischio che si verifichino perdite di liquido dalle batterie.

• Assicurarsi che le batterie AAA funzionino correttamente. Nel dubbio, provare a installare nuove batterie.

Il LED non si accende

Manca la batteria.

• Inserire due nuove batterie AAA di alta qualità e di marca nel rilevatore di montanti.

• Assicurarsi che ciascuna batteria sia installata correttamente, rispettando le polarità (+) e (–) indicate sul vano batterie.

Il rilevatore di montanti non rileva montanti

• Assicurarsi che le batterie funzionino correttamente

• Assicurarsi di aver posizionato il rilevatore di montanti su una parete in cartongesso o un altro materiale da costruzione comune. Il rilevatore di montanti non funziona su pareti in calcestruzzo, malta, blocchi, mattoni, intonaco, moquette,

materiali rivestiti di alluminio, superci metalliche o piastrelle

di ceramica.

• Accertarsi di aver posizionato il rilevatore di montanti contro la parete, che il rilevatore di montanti sia in posizione

verticale (parallelo a una porta o nestra), e di tenere

premuto il pulsante centrale mentre si sposta il rilevatore di montanti LENTAMENTE contro la parete.

• Assicurarsi che la parete non sia troppo spessa. Il modello STHT77587 può essere utilizzato su pareti con < .75" (19 mm) di spessore e il modello STHT77588 può essere utilizzato su pareti con < 1.5" (38 mm) di spessore.

• Assicurarsi che la parete abbia una supercie liscia.

• Assicurarsi che la temperatura sia compresa nell’Intervallo operativo e Umidità relativa specicati.

Page 26

Assistenza e riparazioni

Nota: lo smontaggio dell’utensile comporterà l'inefcacia di tutte

le garanzie applicabili al prodotto.

Per assicurare la SICUREZZA e l'AFFIDABILITÀ della livella laser gli interventi di manutenzione, riparazione regolazione dovranno essere eseguiti presso i centri di assistenza

autorizzati. Gli interventi di assistenza o manutenzione svolti da

persone non qualicate possono dare luogo al rischio di lesioni

personali. Per trovare il centro di assistenza STANLEY più vicino, visitare il sito web www.2helpU.com.

Garanzia limitata

Durante il periodo di un (1) anno, se il prodotto non funziona a causa di difetti nei materiali o nella lavorazione, provvederemo a sostituirlo. NON RESTITUIRE IL PRODOTTO AL NEGOZIO. Chiamare 1-800-262-2161 (M-F, 8-5 EST) o visitare www.2helpU.com per i dettagli.

Page 27

Speciche

STHT77587 STHT77588

Rilevamento di montanti in legno cartongesso no a .75" (19 mm) di

Rilevamento di montanti in metallo cartongesso no a .75" (19 mm) di

Rilevamento di cavo CA in tensione 110V @ 60 Hz (220V @ 50Hz)

Precisione - perno del montante in legno cartongesso con spessore di +/- 1/4"

Precisione - Centro del montante in metallo cartongesso con spessore di +/- 1/4"

Fonte di alimentazione 2 batterie AAA da 1,5 V (3 V c.c.)

Durata della batteria < 10 ore di uso continuo

Calibrazione automatica Sì

Spegnimento automatico quando si rilascia il pulsante di accensione

Supercie non deteriorabile Sì

Umidità relativa 35%-55%

Temperatura di esercizio Da 32 °F a 122 °F (da 0 °C a 50 °C)

Temperatura di conservazione da -4 °F a 158 °F (da -20 °C a 70 °C)

spessore

cartongesso no a 2" (50,8 mm) di spessore

da una distanza di 2"-18" (.05 m- .5 m) il LED CA si illumina

(6,35 mm) sotto 1/2" - 3/4" (12,7 mm

- 19 mm)

(6,35 mm) sotto 1/2" - 3/4" (12,7 mm

- 19 mm)

a <2,4V (+/- 0.3V), il LED Accensione lampeggia per indicare la batteria

cartongesso no a 1" (25 mm) di

cartongesso no a 1,5" (38 mm)

cartongesso con spessore +/-

1/4" (6,35 mm) sotto 1/2" - 1.5"

(12,7 mm - 38 mm)

cartongesso con spessore di

+/- 1/4" (6,35 mm) sotto 1/2" - 1.5"

(12,7 mm - 38 mm)

scarica

Sì

spessore

di spessore

Page 28

Índice

AAA

Made in China

AAA

Made in China

• Información sobre el detector de estructuras

• Seguridad del usuario

• Seguridad de las pilas

• Instalación de las pilas AAA

• Uso del detector de estructuras

• Mantenimiento

• Solución de problemas

• Mantenimiento y reparaciones

• Garantía

• Especicaciones

Información sobre el detector de estructuras

El detector de estructuras STHT77587/STHT77588 utiliza señales electrónicas para localizar el centro de estructuras de madera o metal, o cables de CA con tensión a través de paredes internas u otros materiales de construcción convencionales.

TENGA EN CUENTA LO SIGUIENTE:

• El detector de estructuras no detecta objetos en cemento, mortero, adoquín, enladrillado, argamasa, moquetas,

materiales con revestimiento metálico, supercies metálicas

ni piezas cerámicas.

• El detector de estructuras no está hecho para localizar objetos no ferrosos o de plástico, como tuberías.

Después de detectar el centro de una estructura de madera

o metal con una pasada por la supercie, el detector de

estructuras STHT77587/STHT77588 enciende un led y emite un tono audible. La ranura de marcado le permitirá marcar fácilmente el centro de la estructura.

Declaración de conformidad CE

Stanley por medio del presente documento declara que el producto STHT77587/STHT77588 cumple los requisitos esenciales y todas las demás disposiciones de la Directiva 1999/5/CE.

El texto completo de la Declaración de conformidad UE puede solicitarse a Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Bélgica, y también está disponible en la siguiente dirección web: www.2helpU.com.

Seguridad del usuario

Pautas de seguridad

Las deniciones que guran a continuación describen el grado

de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría causar lesiones graves.

ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o moderada gravedad.

AVISO: Indica una práctica no relacionada con lesiones personales que, de no evitarse, puede ocasionar daños materiales.

Si tiene cualquier pregunta o comentario sobre esta o cualquier otra herramienta de STANLEY®,

vaya a www.2helpU.com.

ADVERTENCIA:

Lea y entienda todas las instrucciones.

El incumplimiento de las advertencias e instrucciones indicadas en este manual puede causar lesiones graves.

GUARDE LAS PRESENTES INSTRUCCIONES

ADVERTENCIA:

La información de la etiqueta siguiente se puede encontrar en su herramienta para su seguridad.

Page 29

ADVERTENCIA:

Si el equipo se utiliza de una

manera no especicada por el fabricante, la

protección proporcionada por el equipo puede ser deteriorada.

ATENCIÓN:

Protéjase los ojos. Utilice gafas

de seguridad.

ADVERTENCIA:

Esta herramienta no es un dispositivo

de medición y no debería usarse en sustitución de un voltímetro.

ADVERTENCIA:

El LED o el símbolo de detección de cable bajo carga es solo un indicador y, en determinadas situaciones, puede que la opción de detección de tensión no indique con precisión la presencia de tensión en una pared en caso de fallo interno del dispositivo o funcionamiento incorrecto; por ello no

hay que conarse únicamente en esto para identicar

la presencia de tensiones peligrosas. Deben utilizarse también otras pruebas, como los planos de

construcción o la identicación visual de los puntos

de entrada de los cables o conductos.

Siga siempre las medidas de seguridad adecuadas y use un método de detección aparte para comprobar que no haya corriente, antes de comenzar el trabajo.

AVISOS IMPORTANTES DE SEGURIDAD

Asegúrese de la correcta detección de los cables bajo tensión. Sostenga el detector de estructuras STHT77587/STHT77588 solo por la parte de la empuñadura. Agárrelo entre los dedos y el pulgar mientras y tóquelo con la palma de la mano (figura C).

Seguridad de las pilas

ADVERTENCIA:

Las pilas pueden explotar o tener fugas,

y causar lesiones personales o incendios. Para

reducir este riesgo:

• Siga con cuidado todas las instrucciones y las advertencias colocadas en la etiqueta y el paquete de pilas.

• Introduzca siempre la pila correctamente, respetando la polaridad (+ y –), señalada en la pila y en el equipo.

• No cortocircuite los terminales de la pilas.

• No cargue las pilas desechables.

• No mezcle pilas nuevas y viejas. Cambie todas las pilas a la vez por pilas nuevas del mismo tipo y marca.

• Saque inmediatamente las pilas consumidas y deséchelas

según las normas locales.

• No tire las pilas al fuego.

• Mantenga las pilas fuera del alcance de los niños.

ADVERTENCIA:

Desconecte siempre la alimentación de CA

cuando trabaje cerca de los cables.

ADVERTENCIA:

Es posible que los cables blindados o contenidos en conductos metálicos, entubados, en paredes metalizadas o en paredes gruesas y densas no se detecten.

ATENCIÓN:

Utilice equipo de protección individual. Utilice siempre protección ocular. Dependiendo de las condiciones de trabajo, el uso de equipos de protección tales como mascarilla antipolvo, calzado de seguridad antideslizante, casco de seguridad y protección auditiva reducirá el riesgo de que se produzcan lesiones personales.

Colocación de las pilas AAA

Coloque dos pilas AAA nuevas en el detector de estructuras STHT77577 o STHT77588.

En la parte inferior del detector de estructuras, levante

el enganche (figura B 1) para abrir la tapa del compartimento de las pilas.

Mueva la tapa hacia arriba (figura B 2) y quítela cuando

se separe del detector de estructuras.

Introduzca dos pilas AA nuevas de alta calidad,

asegurándose de colocar los terminales - y + de cada pila tal y como se indica el interior del compartimento de las pilas (figura B 3).

Vuelva a colocar la tapa en el detector de estructuras.

• Inserte las dos pestañas de la parte superior de la tapa en los orificios correspondientes del detector de estructuras (figura B 4).

Page 30

• Baje lentamente la tapa y presiónela hacia abajo hasta quede bien cerrada en el detector de estructuras (figura

B 5

Pulse para probar el detector de estructuras.

• Todos los ledes excepto el led verde de encendido se iluminarán un segundo y después se apagarán.

• Cada vez que pulse , el led verde de encendido se iluminará para indicar que las pilas están cargadas.

Si este led parpadea o no se ilumina, cambie las pilas.

Utilización del detector de estructuras

El detector de estructuras le ayudará a encontrar estructuras de madera o metal, y voltaje de CA detrás de las paredes internas.

• STHT77587 puede utilizarse en paredes internas de un grosor de hasta 3/4" (19 mm).

• STHT77588 puede utilizarse en paredes internas de un grosor de hasta 1,5" (38 mm).

• STHT77587 y STHT77588 detectan voltaje de CA a través de pared interna de un grosor de 2" (50,8 mm).

• Cuando encuentra voltaje de CA, el detector de estructuras hará sonar unos cuantos pitidos cortos (alternos) e iluminará el led de CA (figura A 3).

• Cuando se encuentra el centro de una estructura, el sensor de estructuras iluminará el led central (figura A 5).

• Cuando se encuentra tanto CA con tensión como el centro de una estructura, el sensor de estructuras hará sonar tanto un pitido largo como pitidos cortos, e iluminará los ledes central y de CA. Los LED de CA parpadearán continuamente.

Buscar una estructura

Para sostener el detector de estructuras, coloque el pulgar

en un lado del detector de estructuras, el índice y la palma sobre el centro del detector de estructuras y el resto de los dedos en la misma mano, en el otro lado del detector de estructuras (figura C).

Coloque el detector de estructuras pegado a la pared y en

paralelo a una puerta o ventana de la misma pared, lo que le dará una indicación de cómo están colocadas las estructuras detrás de la pared.

Si mover el detector de estructuras, utilice el dedo índice para

pulsar y mantener pulsado el botón hasta que todos los LED (salvo el LED de encendido/apagado de color verde LED) se apaguen (1 s).

Mientras mantiene la pulsación de , desplace

LENTAMENTE el detector de estructuras hacia la izquierda o hacia la derecha en la pared.

A medida que desplace el detector de estructuras, observe los

LED del detector.

• Si se enciende (Figura A 7), desplace el detector de estructuras hacia la izquierda para encontrar la estructura más cercana.

• Si se enciende (Figura A 4), desplace el detector de estructuras hacia la derecha para encontrar la estructura más cercana.

Cuando el LED central (Figura A 5) se ilumina, significa

que el sensor de vigas ha encontrado el centro de una viga (Figura D 1).

• DEJE de desplazar el detector de estructuras.

• DEJE de pulsar el botón (Figura

A través del orificio del detector de estructuras (Figura

3), utilice un lápiz para marcar la posición actual como el

centro de la estructura.

Para encontrar más estructuras en la pared, repita los

mismos pasos.

Búsqueda de CA activa

Para sostener el detector de estructuras, coloque el pulgar en

un lado del detector de estructuras, el índice y la palma sobre el centro del detector de estructuras y el resto de los dedos en la misma mano, en el otro lado del detector de estructuras (figura C).

Coloque suavemente el detector de estructuras pegado a

la pared y en paralelo a una puerta o ventana de la misma pared, lo que le dará una indicación de cómo están colocadas las estructuras detrás de la pared.

Si mover el detector de estructuras, pulse y mantenga pulsado

el botón hasta que todos los LED (salvo el LED de encendido/apagado de color verde LED) se apaguen (1 s).

Mientras mantiene la pulsación de , desplace

LENTAMENTE el detector de estructuras hacia la izquierda o hacia la derecha en la pared.

Page 31

A medida que desplace el detector de estructuras, observe los

LED. El LED de CA (Figura A 3) empezará a iluminarse. Puesto que los cables de CA suelen estar unidos a las estructuras, los LED direccionales le ayudarán a encontrar cables de CA activa que puedan estar unidos a la estructura más cercana.

• Si se enciende (Figura A 7), desplace el detector de estructuras hacia la izquierda para encontrar la estructura más cercana.

• Si se enciende (Figura A 4), desplace el detector de estructuras hacia la derecha para encontrar la estructura más cercana.

• Si encuentra alguna tensión de CA en el radio de 2"-18" (0,05 m-0,5 m) de la posición actual del sensor de montantes, parpadeará el LED de CA (Figura A 3).

• Si encuentra alguna tensión de CA cerca del centro de un montante, parpadeará el LED de CA, se iluminará el LED rojo central (Figur A 5) y el sensor de montantes emitirá los pitidos cortos alternados (CA encontrada), seguidos de un pitido constante más largo (centro del montante encontrado), y repetirá estos pitidos hasta que deje de pulsar .

Nota: Las cargas eléctricas estáticas que pueden desarrollarse

en las paredes y otras supercies propagan la detección

de corriente varios centímetros a cada lado del cableado eléctrico real. Para ayudar a localizar la posición del cable, escanee sosteniendo la unidad alejada 13 mm - 50 mm de la

supercie de la pared y coloque la otra mano en la supercie,

a aproximadamente 30 cm del detector.

Mantenimiento

• Cuando no vaya a utilizar el detector de estructuras, limpie las partes exteriores con un paño húmedo y limpie el detector de estructuras con un paño seco suave para que no se humedezca.

• Aunque la parte exterior del detector de estructuras es resistente a los disolventes, NUNCA use disolventes para limpiar el detector de estructuras.

• Guarde el sensor de montantes en un lugar limpio, a una

temperatura ambiente comprendida entre -4 ˚F (-20 ˚C) y 158 ˚F (70 ˚C).

Solución de problemas

El led parpadea.

Las pilas tienen poca carga.

• Compruebe las pilas AAA para asegurarse de lo siguiente:

• Cada pila está correctamente colocada, respetando las indicaciones (+) y (–) del interior del alojamiento de la pila.

• Los contactos de las pilas están limpios y no tienen polvo ni óxido.

• Las pilas son nuevas y de alta calidad, para reducir el riesgo de fugas.

• Compruebe que las pilas AAA se encuentran en buen estado. Si tiene alguna duda, pruebe a usar pilas nuevas.

El led no se enciende.

No hay alimentación de las pilas.

• Coloque en el detector de estructuras dos pilas AAA nuevas, de alta calidad y de marca.

• Asegúrese de que cada pila esté correctamente instalada, respetando las indicaciones (+) y (–) del interior del alojamiento de las pilas.

El detector no encuentra las estructuras.

• Compruebe que las pilas funcionan.

• Asegúrese de haber colocado el detector de estructuras en una pared hecha de placa de yeso laminado u otros materiales de construcción convencionales. El detector de estructuras no trabaja en paredes hechas de cemento, mortero, adoquín, enladrillado, argamasa,

moquetas, materiales con revestimiento metálico, supercies

metálicas ni piezas cerámicas.

• Asegúrese de haber colocado el detector de estructuras pegado a la pared, de que el detector de estructuras esté en posición vertical (en paralelo a una puerta o ventana) y de que está presionando y manteniendo el botón central mientras mueve el detector de estructuras LENTAMENTE contra la pared.

• Asegúrese de que la pared no sea demasiado gruesa. El STHT77587 puede usarse en paredes < 0,75" (19 mm) de grosor y el STHT77588 puede usarse en paredes < 1,5" (38 mm) de grosor.

Page 32

• Asegúrese de que la pared tenga una supercie lisa.

• Asegúrese de que la temperatura se encuentre en el rango

operativo y la humedad relativa especicados.

Mantenimiento y reparaciones

Nota: Si desmonta la herramienta, anulará todas las garantías del producto.

Para garantizar la SEGURIDAD y la FIABILIDAD del producto, las operaciones de reparación, mantenimiento y ajuste deberán ser realizadas por los centros de servicio autorizados. Las operaciones de reparación o mantenimiento realizadas por

personal no cualicado pueden causar riesgo de lesiones.

Para encontrar su centro de mantenimiento de STANLEY más cercano, visite www.2helpU.com.

Garantía limitada

Durante el periodo de un (1) año, si el producto no funciona debido a defectos de los materiales o de fabricación, lo sustituiremos. NO DEVUELVA EL PRODUCTO A LA TIENDA. Llame al 1-800-262-2161 (lunes a viernes de 8:00 a 17:00 EST) o visite www.2helpU.com para obtener más información.

Page 33

Especicaciones

STHT77587 STHT77588

Detección de estructuras de madera Hasta 0,75" (19 mm) de grosor de

Detección de estructuras de metal Hasta 0,75" (19 mm) de grosor de

Detección de cables de CA con tensión 110 V a 60 Hz (220 V a 50 Hz)

Precisión - Centro de la estructura de madera

Precisión - Centro de la estructura de metal +/-1/4" (6,35 mm) bajo pared interna

Fuente de alimentación 2 pilas de tamaño AAA (1,5 V) (3 V CC)

Duración de la pila < 10 hrs de uso continuado

Calibración automática Sí

Apagado automático al soltar el botón de encendido

Supercie sin arañazos Sí

Humedad relativa 35 % - 55 %

Temperatura de funcionamiento 32 °F a 122 °F (0 °C a 50 °C)

Temperatura de almacenamiento -4 °F a 158 °F (-20 °C a 70 °C)

pared interna

Hasta 2" (50,8 mm) de grosor de pared interna desde una distancia de

2"-18" (0,05 m - 0,5 m). El led de CA se iluminará.

+/-1/4" (6,35 mm) bajo pared interna

de 1/2" - 3/4" (12,7 mm - 19 mm)

de grosor

de 1/2" - 3/4" (12,7 mm - 19 mm)

de grosor

a <2,4 V (+/-0,3 V), el led de encendido parpadeará para indicar que la

pila está poco cargada

Hasta 1" (25 mm) de grosor de

Hasta 1,5" (38 mm) de grosor de

+/-1/4" (6,35 mm) bajo pared

interna de 1/2" - 1,5"

(12,7 mm - 38 mm) de grosor

+/-1/4" (6,35 mm) bajo pared

interna de 1/2" - 1,5"

(12,7 mm - 38 mm) de grosor

Sí

pared interna

Page 34

Índice

AAA

Made in China

AAA

Made in China

• Informações sobre o sensor de vigas

• Segurança do utilizador

• Segurança das pilhas

• Colocar as pilhas AAA

• Utilizar o sensor de vigas

• Manutenção

• Resolução de problemas

• Assistência e reparação

• Garantia

• Especicações

Informações sobre o sensor de vigas

O Sensor de vigas STHT77587/STHT77588 utiliza sinais electrónicos para localizar o centro das vigas de madeira ou

metal ou os eléctricos CA sob tensão em reboco ou outros materiais de construção comuns.

TENHA EM ATENÇÃO O SEGUINTE:

• O sensor de vigas não detecta objectos em betão,

argamassa, blocos, tijolo, gesso, carpintaria, materiais revestidos com folhas, superfícies metálicas ou azulejos de cerâmica.

• O sensor de vigas não foi concebido para localizar objectos

não ferrosos ou de plástico, como tubos.

Quando o centro de uma viga de madeira ou metal é detectado com uma passagem na superfície, o LED do sensor de vigas STHT77587/STHT77588 acende-se e é emitido um

aviso sonoro. Um orifício para marcação permite-lhe registar

facilmente o centro da viga.

Declaração de conformidade da CE

Stanley declara, através do presente documento, que o produto STHT77587/STHT77588 está em conformidade com os requisitos essenciais e todas as outras provisões da Directiva 1999/5/EC.

O texto na íntegra da Declaração de conformidade da UE pode

ser solicitado à Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Bélgica ou está disponível através do seguinte endereço Internet: www.2helpU.com.

Segurança do utilizador

Directrizes de segurança

As denições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos.

ATENÇÃO: Indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos graves.

CUIDADO: Indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados.

AVISO: Indica uma prática não relacionada com ferimentos que, se não for evitada, poderá resultar em danos materiais.

Se tiver alguma dúvida ou comentário sobre esta

ou qualquer ferramenta da STANLEY®, vá para

www.2helpU.com.

ATENÇÃO:

Leia e compreenda todas as instruções.

O não seguimento dos avisos e das instruções indicados neste manual poderá resultar em ferimentos graves.

GUARDE ESTAS INSTRUÇÕES

ATENÇÃO:

La información de la etiqueta siguiente se puede encontrar en su herramienta para su seguridad.

ATENÇÃO:

Se o equipamento for utilizado de forma não especicada pelo fabricante, a

protecção fornecida pelo equipamento pode ser prejudicada.

Page 35

CUIDADO:

Proteja os olhos. Use óculos

de segurança.

ATENÇÃO:

Esta ferramenta não é um dispositivo

de medição e não deve ser utilizado como voltímetro.

ATENÇÃO:

O LED ou o símbolo de detecção de

os sob tensão serve apenas de referência e,

em algumas situações, a opção de detecção de tensão pode não indicar com rigor a presença de tensão em paredes na eventualidade de avaria interna do dispositivo ou funcionamento incorrecto

e, por conseguinte, não é totalmente ável para a identicação da presença de tensões perigosas.

Devem ser utilizados outras provas, como plantas de

construção ou identicação visual de os ou pontos

de entrada de condutas.

Siga sempre as práticas de segurança adequadas e utilize um método de detecção individual para

vericar se o sistema não tem corrente antes de

começar a trabalhar.

ATENÇÃO:

Desligue sempre a alimentação CA quando

trabalhar perto de os.

ATENÇÃO:

Os os blindados ou os os em tubos

metálicos, entubamentos, paredes metalizadas ou espessas, paredes densas não podem ser detectados.

CUIDADO:

Use equipamento de protecção individual. Use sempre protecção ocular. Dependendo das condições de trabalho, o uso de equipamento de protecção, como uma máscara anti-poeiras, calçado anti-derrapante e protecção auricular reduz o risco de probabilidade de ferimentos.

AVISO IMPORTANTE DE SEGURANÇA

Assegure a detecção adequada dos os eléctricos. Segure

o sensor de vigas STHT77587/STHT77588 apenas pela pega. Agarre-a entre os dedos e o polegar enquanto mantém o contacto com a palma da mão (Figura C).

Segurança das pilhas

ATENÇÃO:

As pilhas podem explodir ou pode

ocorrer uma fuga de electrólito e causar

ferimentos ou um incêndio. Para reduzir este risco:

• Siga com atenção todas as instruções e avisos indicados no rótulo e embalagem das pilhas.

• Insira sempre as pilhas correctamente no que respeita à polaridade (+ e –), conforme assinalado na pilha e no equipamento.

• Não provoque um curto-circuito nos terminais das pilhas.

• Não carregue pilhas descartáveis.

• Não misture pilhas antigas com novas. Substitua todas as pilhas ao mesmo tempo por novas da mesma marca e tipo.

• Retire as pilhas gastas de imediato e elimine-as de acordo com a legislação local.

• Não deite as pilhas numa fogueira.

• Mantenha as pilhas fora do alcance das crianças.

Colocar as pilhas AAA

Coloque duas novas pilhas AAA no sensor de vigas STHT77577 ou STHT77588.

Na parte inferior do sensor de vigas, levante

a patilha (Figura B 1) para desbloquear a tampa do compartimento da bateria.

Puxe a capa para cima (Figura B 2) e retire-a quando

se separar do sensor de vigas.

Insira duas novas pilhas AA de elevada qualidade,

certificando-se de que posiciona as polaridades - e + de cada pilha, como indicado no interior do compartimento das pilhas (Figura B 3).

Volte a colocar a tampa no sensor de vigas.

• Insira os dois pinos na parte superior da tampa nos orifícios do sensor de vigas (Figura B 4).

• Baixe lentamente a tampa e pressione-a para baixo

até a patilha encaixar com rmeza no sensor de vigas

(Figura B 5).

Page 36

Prima para testar o sensor de vigas.

• Todos os LED, excepto o LED de alimentação verde,

iluminam-se durante um segundo e depois desligam-se.

• Sempre que prime , o LED de alimentação verde

acende-se para indicar que as pilhas estão em bom estado. Se este LED piscar ou não se acender, substitua

as pilhas.

Utilizar o sensor de vigas

O sensor de vigas vai ajudá-lo a encontrar vigas de madeira ou

metal, assim como tensão CA por trás de reboco.

• O sensor STHT77587 consegue detectar em reboco espesso de 3/4" (19 mm).

• O sensor STHT77588 consegue detectar vigas em reboco espesso até 1,5" (38 mm).

• Os sensores STHT77587 e STHT77588 detectam tensão CA em reboco espesso com uma espessura máxima de 2" (50,8 mm).

• Quando é detectada tensão CA, o sensor de vigas emite alguns sinais sonoros breves (alternados) e acende o LED de CA (Figura A 3).

• Quando o centro de uma viga é encontrado, o sensor de vigas acende o LED central (Figura A 5).

• Quando é detectada tensão CA e o centro de uma viga, o sensor de vigas emite os sinais sonoros prolongado e breve e acende os LED central e de CA. Os LED de CA começam a piscar de maneira contínua.

Localizar uma viga

Para segurar o sensor de vigas, coloque o polegar num

dos lados do sensor de vigas, o indicador e a palma da

mão sobre a parte central do sensor de vigas e os outros dedos dessa mão no outro lado do sensor de vigas

(Figura C).

Posicione o sensor de vigas contra a parede e paralelo numa parede ou janela na mesma janela, o que lhe permite

saber como as vigas estão posicionadas atrás da parede.

Sem mover o sensor de vigas, utilize o indicador para premir

e manter premido até todos os LED (excepto o LED de alimentação verde) se desligarem (1 seg).

Enquanto mantém premido , mova LENTAMENTE o

sensor de vigas para a esquerda ou para a direita na parede.

Enquanto desloca o sensor de vigas, esteja atento aos LED do

sensor de vigas.

• Se se acender (Figura A 7), mova o sensor de vigas para a esquerda para encontrar a viga mais próxima.

• Se se acender (Figura A 4), mova o sensor de vigas para a direita para encontrar a viga mais próxima.

Quando o LED central (Figura A 5) se acende, isso

significa que o sensor de vigas encontrou o centro de uma viga (Figura D 1).

• PARE de mover o sensor de vigas.

• PARE de pressionar (Figura

Através do orifício no sensor de vigas (Figura D 3), marque

com um lápis a posição atual como o centro da viga.

Para encontrar outra viga, repita os mesmos passos.

Procurar CA sob tensão

Para segurar o sensor de vigas, coloque o polegar num dos

lados do sensor de vigas, o indicador e a palma da mão sobre

a parte central do sensor de vigas e os outros dedos dessa

mão no outro lado do sensor de vigas (Figura C).

Posicione com cuidado o sensor de vigas contra a parede

e paralelo numa parede ou janela na mesma janela, o que

lhe permite saber como as vigas estão posicionadas atrás

da parede.

Sem mover o sensor de vigas, prima e mantenha premido

até todos os LED (excepto o LED de alimentação verde) se apagarem (1 seg).

Enquanto mantém premido , mova LENTAMENTE

o sensor de vigas para a esquerda ou para a direita na parede.

Enquanto desloca o sensor de vigas, esteja atento aos LED.

O LED CA (Figura A 3) começa a piscar. Uma vez que os

cabos CA costumam estar fixados a vigas, os LED de direção vão ajudá-lo a encontrar cabos CA sob tensão que podem

estar fixados à viga mais próxima.

• Se se acender (Figura A 7), mova o sensor de vigas para a esquerda para encontrar a viga mais próxima.

• Se se acender (Figura A 4), mova o sensor de vigas para a direita para encontrar a viga mais próxima.

Page 37

• Os LED de CA começam a piscar de maneira contínua. Se

a tensão de CA sob tensão estiver a uma distância entre 0,05 m e 0,5 m da posição do sensor de vigas, o LED de

CA (Figura A 3) começa a piscar.

• Se a tensão CA sob tensão for detectada perto do centro

de uma viga, o LED de CA começa a piscar, o LED vermelho central (Figura A 5) acende-se e o sensor de vigas emite breves sinais alternados (CA detectada), seguido de um sinal sonoro constante mais prolongado

(centro da viga detectado) e estes sinais sonoros são repetidos até parar de premir o botão .

Nota: As cargas de electricidade estática que podem ocorrer em contraplacado e outras superfícies propagam a área de

detecção de tensão vários centímetros em cada lado do o eléctrico. Para auxiliar a localização da posição do o, faça

a análise segurando na unidade a uma distância de 13 mm -

50 mm da superfície da parede ou coloque a outra mão sobre

a superfície a cerca de 30 cm do sensor.

Manutenção

• Quando o sensor de vigas não estiver a ser utilizado, limpe

a parte exterior com um pano húmido, limpe o sensor de

vigas com um pano macio e seco para certicar-se de que

está seco.

• Embora o exterior do sensor de vigas seja resistente a solventes, NUNCA utilize solventes para limpar o sensor de vigas.

• Armazene o sensor de vigas num local limpo e a uma temperatura entre -20 C e 70 C.

Em caso de dúvida, coloque pilhas novas.

O LED não se acende

A pilha não tem carga.

• Coloque duas novas pilhas AAA, de elevada qualidade no sensor de vigas.

• Verique se cada pilha está colocada correctamente de acordo com as polaridades (+) e (–) indicadas no compartimento das pilhas.

O sensor não está a encontrar vigas

• Verifique se as pilhas funcionam correctamente.

• Verifique se colocou o sensor de vigas numa parede feita de

reboco ou outro material de construção comum. O sensor de vigas não funciona em paredes feitas de betão, argamassa,

blocos, tijolo, gesso, carpintaria, materiais revestidos com folhas, superfícies metálicas ou azulejos de cerâmica.

• Verique se colocou o sensor de vigas contra a parede, se

o sensor de vigas está na vertical (paralelo a uma porta ou

janela) e se mantém o botão central pressionado enquanto

desloca o sensor de vigas LENTAMENTE contra a parede.

• Verique se a parede não é demasiado grossa. O sensor

STHT77587 pode ser utilizado em paredes com uma grossura < ,75" (19 mm) e o sensor STHT77588 pode ser utilizado em paredes com uma grossura < 1,5" (38 mm).

• Verique se a parede tem uma superfície macia.

• Verique se a temperatura está de acordo com a gama de funcionamento e humidade relativa especicadas.

Resolução de problemas

O LED está piscar

A carga da pilha é fraca.

• Verique as pilhas AAA para garantir que:

• Cada pilha está instalada correctamente, de acordo com as polaridades (+) e (–) listados no interior do respectivo compartimento.

• Os contactos das pilhas estão limpos e não apresentam

sinais de ferrugem ou corrosão.

• As pilhas são novas, de elevada qualidade e de marca para reduzir a probabilidade de fuga do electrólito.

• Certique-se de que as pilhas AAA funcionam correctamente.

Assistência e reparação

Nota: A desmontagem da ferramenta irá anular todas as garantias do produto.

Para garantir a SEGURANÇA e a FIABILIDADE do produto,

os trabalhos de reparação, manutenção e ajuste devem ser

realizados por centros de assistência autorizados. A assistência

ou manutenção realizadas por pessoal que não possua as qualicações necessárias pode dar origem a ferimentos. Para

localizar o seu centro de assistência da STANLEY, vá para www.2helpU.com.

Page 38

Garantia limitada

Durante o período de um (1) ano, se este produto não funcionar correctamente devido a defeitos de material ou mão-de-obra,

nós iremos substituí-lo. NÃO DEVOLVA O PRODUTO À LOJA. Ligue para o número 1-800-262-2161 (M-F, 8-5 EST) ou visite www.2helpU.com para obter mais informações.

Page 39

Especicações

STHT77587 STHT77588

Detectar vigas de madeira reboco espesso até ,75" (19 mm) reboco espesso até 1" (25 mm)

Detectar vigas de metal reboco espesso até ,75" (19 mm) reboco espesso até 1,5" (38 mm)

Detectar os sob tensão CA 110 V a 60 Hz (220 V a 50 Hz)

Rigor - centro da viga de madeira +/- 1/4" (6,35 mm) em reboco

Rigor - centro da viga de metal +/- 1/4" (6,35 mm) em reboco

Fonte de alimentação eléctrica 2 pilhas AAA (1,5 V) (3 V CC)

Duração da pilha < 10 horas de utilização contínua

Calibração automática Sim

Encerramento automático quando liberta

o botão para ligar

Superfície anti-danos Sim

Humidade relativa 35 % - 55 %

Temperatura de funcionamento 32 °F a 122 °F (0 °C a 50 °C)

Temperatura de armazenamento -4 °F a 158 °F (-20 °C a 70 °C)

a uma distância de 2"-18" (,05 m- ,5 m) o LED de CA acende-se

espesso até 1/2" - 3/4"

a <2,4 V (+/- 0,3 V), o LED de alimentação começa a piscar para indicar

reboco espesso até 2" (50,8 mm)

(12,7 mm - 19 mm)

que a carga da pilha é fraca

+/- 1/4" (6,35 mm) em reboco

espesso até 1/2" - 1,5"

(12,7 mm - 38 mm)

+/- 1/4" (6,35 mm) em reboco

espesso 1/2" - 1,5" (12,7 mm - 38 mm)

Sim

Page 40

Inhoud

AAA

Made in China

AAA

Made in China

• Balkzoeker informatie

• Veiligheid van de gebruiker

• Veiligheid van de batterijen

• AAA batterijen plaatsen

• De balkzoeker gebruiken

• Onderhoud

• Oplossen van problemen

• Service en reparaties

• Garantie

• Specicaties

Balkzoeker informatie

De balkzoeker STHT77587/STHT77588 gebruikt elektronische signalen om het midden van houten en metalen balken en elektrische bedrading te zoeken, door gipswand en andere veel gebruikte bouwmaterialen.

NB:

• De balkzoeker detecteert geen balken in beton, mortel, blokken, stenen, kalk, vloerbedekking, materialen bedekt met folie, metalen oppervlakken of keramische tegels.

• De balkzoeker is niet ontworpen voor het detecteren van kunststof of non-ferro metalen voorwerpen zoals buizen.

Als het midden van een houten of metalen balk is gedetecteerd, in één beweging over het oppervlak, schakelt de balkzoeker STHT77587/STHT77588 een LED in en hoort u een toon. Een markeringsgat laat u hierna eenvoudig de balk op de muur markeren.

EG-conformiteitsverklaring

Stanley verklaart hierbij dat het product STHT77587/STHT77588 voldoet aan de essentiële eisen en andere bepalingen van Richtlijn 1999/5/EC.

De volledige tekst van de EU-conformiteitsverklaring kan worden aangevraagd bij Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, België of is verkrijgbaar op het volgende internet-adres: www.2helpU.com.

Veiligheid van de gebruiker

Veiligheidsrichtlijnen

Onderstaande denities beschrijven de ernst van de gevolgen

die met de verschillende signaalwoorden worden aangeduid. Lees de handleiding en let goed op deze symbolen.

WAARSCHUWING: Duidt een mogelijk gevaarlijke situatie aan, die als deze niet wordt vermeden ernstig letsel tot gevolg kan hebben.

VOORZICHTIG: Duidt een mogelijk gevaarlijke situatie aan, die als deze niet wordt vermeden licht of middelzwaar letsel tot gevolg kan hebben.

KENNISGEVING: Duidt een situatie in de praktijk aan die niet leidt tot persoonlijk letsel, maar, als deze niet wordt vermeden, materiële schade tot gevolg kan hebben.

Hebt u vragen of opmerkingen over dit of andere STANLEY®

gereedschappen, ga dan naar

www.2helpU.com.

WAARSCHUWING:

Lees en begrijp alle instructies. Wanneer

u geen gevolg geeft aan de waarschuwingen en instructies in deze handleiding, kan dat leiden tot ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

De volgende labelinformatie is te vinden op

uw gereedschap voor uw veiligheid.

Page 41

WAARSCHUWING:

Indien de apparatuur wordt gebruikt op een wijze die niet door de fabrikant is aangegeven, kan de bescherming van de apparatuur worden aangetast.

VOORZICHTIG:

Bescherm uw ogen. Draag een veiligheidsbril.

WAARSCHUWING:

Dit apparaat is geen meetapparatuur en mag nooit worden gebruikt als vervanging voor een spanningsmeter.

WAARSCHUWING:

De LED of het symbool Live Wire Detection is slechts een indicator en in bepaalde situaties zal de optie voor de spanningdetectie misschien de aanwezigheid van spanning in een wand niet nauwkeurig aangeven, in het geval dat een intern toestel niet goed werkt of niet goed wordt bediend, en daarom mag u hier niet uitsluitend op vertrouwen voor de aanduiding van de aanwezigheid van gevaarlijke spanningen. U kunt het beste als bewijs ook andere gegevens, zoals de blauwdrukken van de bouw, gebruiken, of afgaan op visuele herkenning van bedrading of invoerpunten van leidingen.

Volg altijd de gepaste veiligheidsmaatregelen en gebruik een andere detectiemethode om te controleren of de spanning uitstaat voordat u verder gaat met werken.

WAARSCHUWING:

Schakel altijd de spanning uit als u in de buurt van elektrische bedrading werkt.

WAARSCHUWING:

Afgeschermde draden of draden in metalen leidingen, goten, metalen muren of dikke muren worden niet gedetecteerd.

VOORZICHTIG:

Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Afhankelijk van de werkomstandigheden zal het dragen van persoonlijke beschermingsmiddelen, zoals een stofmasker, antislip veiligheidsschoenen, een helm en gehoorbescherming de kans op persoonlijk letsel verkleinen.

BELANGRIJKE VEILIGHEIDSWAARSCHUWING

Let op dat u elektrische bedrading op de juiste manier detecteert. Houd de balkzoeker STHT77587/STHT77588 altijd op de juiste manier vast. Pak het apparaat tussen uw vingers en duim terwijl u er op drukt met uw handpalm (Afbeelding C).

Veiligheid van de batterijen

WAARSCHUWING:

Batterijen kunnen exploderen of lekken

en kunnen letsel of brand veroorzaken. Beperk

dit risico door:

• Nauwgezet gevolg te geven aan alle instructies en waarschuwingen op het label van de batterij en de verpakking.

• Batterijen altijd op juiste wijze in te zetten en daarbij op de polariteit te letten (+ en –), volg de markeringen op de batterij en de apparatuur.

• Niet de polen van de batterij kort te sluiten.

• Niet niet-oplaadbare batterijen op te laden.

• Gebruik niet oude en nieuwe batterijen door elkaar. Alle batterijen tegelijkertijd te vervangen door nieuwe batterijen van hetzelfde merk en type.

• Lege batterijen onmiddellijk uit te nemen en volgens lokaal geldende voorschriften weg te doen.

• Niet batterijen in het vuur te gooien.

• Batterijen buiten bereik van kinderen te houden.

AAA batterijen plaatsen

Plaats twee nieuwe AAA batterijen in de STHT77577 of STHT77588 balkzoeker.

Til de vergrendeling (Afbeelding B 1) aan de onderkant

van de balkzoeker omhoog om het batterijcompartiment te openen.

Schuif het deksel omhoog (Afbeelding B 2) en verwijder

het zodra het los komt van de balkzoeker.

Plaats twee nieuwe goede AAA-batterijen, let op dat

u de + en - polen van de batterijen plaatst zoals wordt aangeduid aan de binnenzijde van het batterijcompartiment (Afbeelding B 3).

Page 42

Plaats het deksel weer op de balkzoeker.

• Plaats de twee pinnen aan de bovenkant van het deksel in de gaten van de balkzoeker (Afbeelding B 4).

• Schuif het deksel langzaam naar beneden tot de vergrendeling van de balkzoeker goed vastzit (Afbeelding B 5).

Druk op om de balkzoeker te testen.

• Alle LED lampjes, behalve de groene Power LED, moeten nu één seconde branden en daarna weer uit gaan.

• Als u op drukt, moet de groene Power LED

aangaan om aan te geven dat de batterijen goed zijn. Als de LED knippert of helemaal niet brand, verwissel dan de batterijen.

De balkzoeker gebruiken

Met de balkzoeker kunt u houten en metalen balken en wisselspanning detecteren in gipswanden.

• STHT77587 werkt met gipswanden tot 3/4" (19 mm) dik.

• STHT77588 werkt met gipswanden tot 1,5" (38 mm) dik.

• STHT77587 en STHT77588 detecteren wisselspanning in gipswanden tot 2" (50,8 mm) dik.

• Zodra een wisselspanning wordt gedetecteerd, laat de balkzoeker enkele (afwisselende) tonen horen en gaat de AC LED aan (Afbeelding A 3).

• Als het midden van een balk wordt gedetecteerd, laat de balkzoeker gaat de middelste LED aan (Afbeelding A 5).

• Wanneer wisselspanning en het midden van een balk tegelijkertijd worden gedetecteerd, laat de balkzoeker zowel de lange toon als de korte toon horen en gaan de middelste LED en de AC LED aan. De wisselstroom-LED’s zullen ononderbroken knipperen.

Een balk zoeken

Houd de balkzoeker vast met uw duim aan één kant van

de balkzoeker, uw wijsvinger en uw handpalm boven het midden van de balkzoeker en de rest van uw vingers van de zelfde hand aan de andere kant van de balkzoeker (Afbeelding C).

Plaats de balkzoeker vlak tegen de muur en parallel aan

een deur of raam in dezelfde muur, om een indicatie te krijgen waar de balken in de muur zitten.

Houd de knop met uw wijsvinger ingedrukt, zonder de

balkzoeker te bewegen, tot alle LED's (behalve de groene Power LED) uitschakelen (1 sec).

Houd ingedrukt en beweeg de balkzoeker LANGZAAM

naar links of rechts over de muur.

Houd de LED's op de balkzoeker in de gaten terwijl u de

balkzoeker beweegt.

• Als oplicht (Afbeelding A 7), beweeg de balkzoeker dan naar links om de dichtstbijzijnde balk te vinden.

• Als oplicht (Afbeelding A 4), beweeg de balkzoeker dan naar rechts om de dichtstbijzijnde balk te vinden.

Wanneer de middelste LED (Afbeelding A 5) gaat

branden, heeft de balkzoeker het midden van een balk gevonden (Afbeelding D 1).

• STOP met de balkzoeker bewegen.

• STOP met het drukken op (Afbeelding

Gebruik het gat in de balkzoeker (Afbeelding D 3), om met

een potlood de positie te markeren waar het midden van de balk zich bevind.

Herhaal deze stappen om nog een balk te vinden.

Wisselspanning zoeken

Houd de balkzoeker vast met uw duim aan één kant van de

balkzoeker, uw wijsvinger en uw handpalm boven het midden van de balkzoeker en de rest van uw vingers van de zelfde hand aan de andere kant van de balkzoeker (Afbeelding C).

Plaats de balkzoeker voorzichtig vlak tegen de muur en parallel

aan een deur of raam in dezelfde muur, om een indicatie te krijgen waar de balken in de muur zitten.

Houd ingedrukt tot alle LED's (behalve de groene Power

LED) uitschakelen (1 sec).

Houd ingedrukt en beweeg de balkzoeker LANGZAAM

naar links of rechts over de muur.

Page 43

Houd de LED's op de balkzoeker. De AC LED (Afbeelding A

) licht op. Omdat elektrische bedrading vaak aan balken wordt bevestigd, helpen de richting LED's met het vinden van de bedrading die aan de dichtstbijzijnde balk bevestigd kan zijn.

• Als oplicht (Afbeelding A 7), beweeg de balkzoeker dan naar links om de dichtstbijzijnde balk te vinden.

• Als oplicht (Afbeelding A 4), beweeg de balkzoeker dan naar rechts om de dichtstbijzijnde balk te vinden.

• Als er wisselstroomspanning wordt gedetecteerd op een afstand van minder dan 0,05m - 0,5m van de actuele positie van de metaaldetector, zal de wisselstroom-LED (Afbeelding A 3) knipperen.

• Als er wisselstroomspanning wordt gedetecteerd dicht bij het middelpunt van een metalen balk, zal de AC-LED knipperen, de middelste rode LED (AfbeeldingA 5) zal gaan branden en de metaaldetector laat een akoestisch signaal met korte tussenpozen klinken (wisselstroom gedetecteerd), gevolgd door een langer ononderbroken signaal (middelpunt metalen balk gedetecteerd), en deze akoestische signalen zullen blijven klinken tot u de detectiefunctie uitschakelt .

Opmerking: Statische elektrische ladingen die ontstaan op gipswanden en andere oppervlakken kunnen het spanningsdetectie gebied aan beide zijden van de elektrische bedrading vele centimeters vergroten. U kunt het apparaat helpen de plaats van de bedrading te vinden door het ruim op ongeveer een 13 mm - 50 mm van de muur te houden of uw andere hand op ongeveer 30 cm van de sensor op het oppervlak te plaatsen.

Onderhoud

• Wanneer u de balkzoeker niet meer gebruikt, maak dan de externe onderdelen ervan schoon met een vochtige doek, veeg de balkzoeker vervolgens droog met een droge doek.

• De externe onderdelen van de balkzoeker zijn wel bestand tegen oplosmiddelen, maar u mag de balkzoeker NOOIT met dergelijke middelen schoonmaken.

• Berg de metaaldetector op een schone locatie op, bij een

temperatuur tussen -20 ˚C 70 ˚C.

Oplossen van problemen

De LED knippert

Het batterij vermogen is laag.

• Controleer de AAA-batterijen zodat u zeker weet dat:

• Dat elke batterij goed is geplaatst, volgens de (+) en (–) die aan de binnenzijde van het batterijvak wordt vermeld.

• De contacten van de batterijen schoon zijn en vrij van roest of corrosie.

• De batterijen nieuw zijn en van een goed merk, zodat de kans van lekkage van de batterijen wordt beperkt.

• Controleer dat de AAA-batterijen in goede werkende staat zijn. Als u hierover twijfelt, probeer dan of het apparaat beter werkt met nieuwe batterijen.

De LED gaat niet aan

Er is geen batterij vermogen.

• Plaats twee nieuwe AAA batterijen van een goed merk in de balkzoeker.

• Let op dat elke batterij juist is geplaatst overeenkomstig de (+) en (–) zoals afgebeeld in het batterijcompartiment.

De balkzoeker vindt geen balken

• Zorg ervoor dat de batterijen werken.

• Let op dat u de balkzoeker op een muur plaatst die is gemaakt van gips of andere veelgebruikte bouwmaterialen. De balkzoeker werkt niet op muren van beton, mortel, blokken, stenen, kalk, vloerbedekking, materialen bedekt met folie, metalen oppervlakken of keramische tegels.

• Zorg er voor dat u de balkzoeker vlak tegen de muur houd, dat de balkzoeker verticaal staat (parallel aan een deur of raam), en dat u de middelste knop ingedrukt houd wanneer u de balkzoeker LANGZAAM over de muur beweegt.

• Controleer dat de muur niet te dik is. De STHT77587 kan worden gebruikt op muren van < 0,75" (19 mm) dik en de STHT77588 kan worden gebruikt op muren van < 1,5" (38 mm) dik.

• De muur moet een glad oppervlak hebben.

• Controleer dat de omgevingstemperatuur binnen de aangegeven Temperatuur en Luchtvochtigheid waarden licht.

Page 44

Service en reparaties

Opmerking: Wanneer het apparaat wordt gedemonteerd, komen alle garanties op het product te vervallen.

De VEILIGHEID en BETROUWBAARHEID van het product kunnen alleen worden gegarandeerd wanneer reparaties, onderhoudswerkzaamheden en afstellingen worden uitgevoerd

door ofciële servicecentra. Wanneer service of onderhoud wordt uitgevoerd door niet-gekwaliceerd personeel kan een

risico van letsel ontstaan. Zoek het dichtstbijzijnde STANLEY servicecentrum op, ga naar www.2helpU.com.

Beperkte garantie

Tijdens de periode van één (1) jaar, als het product in gebrek is door defecte materialen of fabrieksfouten, zullen wij het vervangen. BRENG HET PRODUCT NIET TERUG NAAR DE

WINKEL. Bel a.u.b. naar 1-800-262-2161 (M-F, 8-5 EST) of

bezoek www.2helpU.com voor details.

Page 45

Specicaties

STHT77587 STHT77588

Detecteert houten balken Gipswanden tot 0,75" (19 mm) dik Gipswanden tot 1" (25 mm) dik

Detecteert metalen balken Gipswanden tot 0,75" (19 mm) dik Gipswanden tot 1,5" (38 mm) dik

Detecteert wisselspanning 110V @ 60 Hz (220V @ 50Hz)

Nauwkeurigheid - Het midden van een houten balk

Nauwkeurigheid - Het midden van een metalen balk

Voeding 2 AAA (1,5V) batterijen (3V DC)

Levensduur accu < 10 uur continu gebruik

Automatische Kalibratie Ja

Automatisch uitschakelen bij loslaten Aan-knop

Krasvrij oppervlak Ja

Relatieve luchtvochtigheid 35% - 55%

Bedrijfstemperatuur 32 °F tot 122 °F (0 °C tot 50 °C)

Opslagtemperatuur -4 °F tot 158 °F (-20 °C tot 70 °C)

+/- 1/4" (6,35 mm) bij gipswanden van 1/2" - 3/4" (12,7 mm - 19 mm)

bij <2,4V (+/- 0,3V), vermogen LED knippert om een lege batterij aan

gipswanden tot 2" (50,8 mm) dik

vanaf 2"-18" (0,05 m- 0,5 m) gaat de AC LED branden

+/- 1/4" (6,35 mm) bij gipswanden

dik

van 1/2" - 1,5" (12,7 mm - 38 mm)

+/- 1/4" (6,35 mm) bij gipswanden van 1/2" - 1,5" (12,7 mm - 38 mm)

te geven

dik

Page 46

Indhold

AAA

Made in China

AAA

Made in China

• Information om stolpesensor

• Brugersikkerhed

• Batterisikkerhed

• Isætning af AAA-batterier

• Brug af stolpesensoren

• Vedligeholdelse Fejlsøgning

• Service og reparationer

• Garanti

• Specikationer

Information om stolpesensor

Stolpesensoren STHT77587/STHT77588 bruger elektroniske signaler til at lokalisere centrum på træ- eller metalstolper gennem gipsvægge og andre almindelige bygningsmaterialer.

BEMÆRK VENLIGST:

• Stolpesensoren detekterer ikke genstande i beton, mørtel, blok, mursten, gips, tæpper, foliedækkede materialer,

metalliske overader eller keramiske iser.

• Stolpesensoren er ikke beregnet til at nde ikke-jernholdige genstande eller plastgenstande såsom rør.

Når centrum af en træ- eller metalstolpe er blevet registreret i et

forløb på tværs af overaden, tænder stolpesensor STHT77587/

STHT77588 en LED-lampe, og der høres en lyd. Du kan let markere centrum af stolpen med et markeringshul.

EF-overensstemmelseserklæring

Stanley erklærer hermed, at produktet STHT77587/STHT77588 er i overensstemmelse med de væsentlige krav og alle andre bestemmelser i direktiv 1999/5/EC.

Den fulde ordlyd af EU Overensstemmelseserklæringen kan rekvireres hos Stanley Tools, Egide Walschaertsstraat

14-16, 2800 Mechelen, Belgien eller kan ndes på følgende

internetadresse: www.2helpU.com.

Brugersikkerhed

Retningslinjer for sikkerhed

De nedenstående denitioner beskriver sikkerhedsniveauet

for hver enkelt signalord. Læs venligst vejledningen og vær opmærksom på disse symboler.

ADVARSEL: Indikerer en potentiel farlig situation, som kan forårsage alvorlige kvæstelser, hvis den ikke undgås.

FORSIGTIG: Indikerer en potentiel farlig situation, som kan forårsage mindre alvorlige eller moderate kvæstelser, hvis den ikke undgås.

BEMÆRK: Indikerer anvendelser, som ikke medfører kvæstelser, men kan forårsage materielle skader, hvis disse ikke undgås.

Hvis du har spørgsmål i forbindelse med dette

eller andre STANLEY® værktøj, så besøg

www.2helpU.com.

ADVARSEL:

Læs og forstå alle instruktioner. Hvis

advarslerne og instruktionerne i denne vejledning ikke følges, er der fare for alvorlige personlige kvæstelser.

OPBEVAR DISSE INSTRUKTIONER

ADVARSEL:

Følgende Etiketoplysninger kan ndes på

dit værktøj for din sikkerhed.

ADVARSEL:

Hvis udstyret anvendes på en måde, der ikke er speciceret af fabrikanten, kan den beskyttelse, udstyret stiller, blive forringet.

FORSIGTIG:

Beskyt øjnene. Bær beskyttelsesbriller.

ADVARSEL:

Dette værktøj er ikke en måleenhed og bør ikke bruges som en erstatning for

et voltmeter.

Page 47

ADVARSEL:

udelukkende stoles på denne til at identicere

tilstedeværelsen af farlige spændinger. Andre beviser,

såsom grundtegninger eller visuel identikation af

ledninger eller indgangspunkter for rør, bør også anvendes.

Følg altid korrekte sikkerhedsforanstaltninger og

brug en separat påvisningsmetode til at vericere en

deaktiveret tilstand, før arbejdet påbegyndes.

ADVARSEL:

Slå altid strømmen fra under arbejde tæt ved ledninger.

ADVARSEL:

Afskærmede ledninger eller ledninger i metalinstallationsrør, metalliserede vægge eller tykke, tætte vægge vil muligvis ikke blive registreret.

FORSIGTIG:

Anvend personligt beskyttelsesudstyr. Anvend altid øjenbeskyttelse. Alt efter arbejdsforholdene skal der bæres beskyttelsesudstyr så som støvmaske, skridsikre sko, hård hjelm og høreværn, hvilket reducerer risikoen for kvæstelser.

VIGTIG SIKKERHEDSBEMÆRKNING

Sørg for korrekt registrering af strømførende ledninger. Hold altid kun stolpesensor STHT77587/STHT77588

i håndtagsområdet. Tag fat mellem ngre og tommelnger og få samtidig kontakt med din håndade (ill. C).

Batterisikkerhed

ADVARSEL:

Batterier kan eksplodere eller lække og forårsage kvæstelser eller brand. Overhold

følgende for at formindske denne fare:

• Følg omhyggeligt alle instruktioner og advarsler på batterietiketten og -emballagen.

• Batterier skal altid isættes korrekt mhp. polariteten (+ og –), iht. markeringerne på batteriet og udstyret.

• Kortslut ikke batteripoler.

• Oplad ikke engangsbatterier.

• Bland ikke gamle batterier med nye. Udskift alle batterier med nye batterier af samme mærke og type samtidigt.

• Tag alle brugte batterier ud med det samme og bortskaf dem iht. bestemmelserne.

• Udsæt ikke batterier for ild.

• Batterierne skal være uden for børns rækkevidde.

Isætning af AAA-batterier

Sæt to nye AAA-batterier i stolpesensoren STHT77577 eller STHT77588.

Løft lasken op (ill. B 1) på bunden af stolpesensoren for

at åbne batterirummets dæksel.

Flyt dækslet op (ill. B 2), og fjern det, når det adskilles

fra stolpesensoren.

Isæt to nye AAA batterier af høj kvalitet og sørg

for at placere - og + enderne for hvert batteri i overensstemmelse med markeringerne inden i batterirummet (ill. B 3).

Sæt dækslet tilbage på stolpesensoren.

• Sæt de to ben oven på dækslet ind i hullerne i stolpesensoren (ill. B 4).

• Sænk langsomt dækslet, og tryk ned, indtil lasken låses sikkert på stolpesensoren (ill. B 5).

Tryk på for at teste stolpesensoren.

• Alle LED-lamperne, bortset fra den grønne Strøm LED, bør lyse i ét sekund og derefter blive slukket.

• Hver gang du trykker på , bør den grønne Strøm LED lyse for at indikere, at batterierne er gode. Hvis denne LED blinker eller ikke lyser, skal batterierne udskiftes.

Brug af stolpesensoren

Stolpesensoren hjælper dig med at nde træ- eller metalstolper

og AC-spænding bag gipsvægge.

• STHT77587 virker på en gipsvæg med en tykkelse på op til 3/4" (19 mm).

• STHT77588 virker på en gipsvæg med en tykkelse på op til 1,5" (38 mm).

Page 48

• STHT77587 og STHT77588 detekterer AC-spænding gennem en gipsvæg med en tykkelse på op til 2" (50,8 mm).

• Når der ndes AC-spænding, vil stolpesensoren udsende nogle få korte (skiftevise) bip og tænde AC LED-lampen (ill. A 3).

• Når centrum af stolpen er fundet, vil stolpesensoren tænde for centrum LED (ill. A 5).

• Når strømførende AC og centrum af stolpen bliver fundet, vil stolpesensoren udsende både det lange bip og de korte bi, og centrum- samt AC LED-lamperne lyser. AC LEDlamperne blinker kontinuerligt.

• Sådan ndes en stolpe

Hold stolpesensoren ved at anbringe tommelfingeren på

den ene side af stolpesensoren, din pegefinger og din håndflade over midten af stolpesensoren og resten af dine fingre på den samme hånd på den anden side af stolpesensoren C).

Placer stolpesensoren fladt mod væggen og parallelt

med en dør eller et vindue på den samme væg, som giver dig en indikation af, hvordan stolperne er placeret bag væggen.

Uden at bevæge stolpesensoren skal du bruge din pegefinger

til at trykke og holde nede, indtil alle LED-lamperne (bortset fra den grønne Strøm LED) slukkes (1 sek).

Mens du stadigvæk trykker på , skal du LANGSOMT

bevæge stolpesensoren til venstre eller højre på væggen.

Se LED-lamperne for stolpesensoren, mens du

bevæger stolpesensoren.

• Hvis lyser (ill. A 7), skal du bevæge stolpesensoren til venstre for at finde den nærmeste stolpe.

• Hvis lyser (ill. A 4), skal du bevæge stolpesensoren til højre for at finde den nærmeste stolpe.

Når midter-LED'en (figur A 5) lyser, har lægtesøgeren

fundet midten på en lægte (figur D 1).

• STOP med at bevæge stolpesensoren.

• STOP med at trykke på (ill. D 2).

Gennem hullet på stolpesensoren (ill. D 3) skal du bruge

en blyant til at markere den aktuelle position som midten af stolpen.

Gentag de samme trin for at finde en anden stolpe på væggen.

Sådan nder du strømførende AC

Hold stolpesensoren ved at anbringe tommelfingeren på den

ene side af stolpesensoren, din pegefinger og din håndflade over midten af stolpesensoren og resten af dine fingre på den samme hånd på den anden side af stolpesensoren C).

Placer forsigtigt stolpesensoren fladt mod væggen og parallelt

med en dør eller et vindue på den samme væg, som giver dig en indikation af, hvordan stolperne er placeret bag væggen.

Uden at bevæge stolpesensoren skal du trykke og holde

nede, indtil alle LED-lamperne (bortset fra den grønne Strøm

LED) slukkes (1 sek).

Mens du stadigvæk trykker på , skal du LANGSOMT

bevæge stolpesensoren til venstre eller højre på væggen.

Se LED-lamperne, mens du bevæger stolpesensoren.

AC LED-lampen (ill. A 3) begynder at lyse. Eftersom AC-ledninger normalt er fastgjort til stolper, vil retnings-LEDlamperne hjælpe dig med at finde strømførende AC-ledninger, som kan være fastgjort til den nærmeste stolpe.

• Hvis lyser (ill. A 7), skal du bevæge stolpesensoren til venstre for at finde den nærmeste stolpe.

• Hvis lyser (ill. A 4), skal du bevæge stolpesensoren til højre for at finde den nærmeste stolpe.

• Hvis der findes strømførende AC-spænding inden for 2”-18” (0,05 m - 0,5 m) af lægtesøgerens aktuelle position, blinker AC LED-lampen (figur A 3).

• Hvis der findes strømførende AC-spænding nær midten af en lægte, blinker AC LED-lampen, og den midterste røde LED-lampe (figur A 5 ) lyser, og lægtesøgeren udsender de korte skiftende bip (AC fundet), efterfulgt af et længere konstant bip (lægtemidte fundet), og gentag disse bip, indtil du stopper med at presse .

Bemærk: Statiske elektriske ladninger, der kan udvikle på

gipsvægge og andre overader vil sprede registreringsområdet

for spænding mange tommer på hver side af den aktuelle

elektriske ledning. Som hjælp til at nde positionen for

ledningen, scan idet enheden holdes i en afstand på 13 mm -

50 mm fra væggen eller placér den anden hånd på overaden

ca. 30 cm fra sensoren.

Page 49

Vedligeholdelse

• Når stolpesensoren ikke er i brug, skal de udvendige dele rengøres med en fugtig klud, og stolpesensoren skal tørres af med en blød, tør klud - vær sikker på at den er tør.

• Selvom stolpesensorens ydre er modstandsdygtig over for opløsningsmidler, må der ALDRIG anvendes opløsningsmidler til at rengøre stolpesensoren.

• Opbevar lægtesøgeren et rent sted ved en temperatur på

mellem -4 ˚F (-20 ˚C) og 158 ˚F (70 ˚C).

Fejlsøgning

LED-lampen blinker

Batteristrømmen er lav.

• Kontrollér AAA-batterierne for at sikre:

• Hver batteri er isat korrekt i overensstemmelse med (+) og (–) mærkerne inden i batterirummet.

• Batterikontakterne er rene og uden rust eller korrosion.

• Batterierne er nye batterier af høj kvalitet for at reducere risikoen for at batterierne lækker.

• Kontrollér at AAA-batterier er i korrekt stand. Hvis du er i tvivl,

så sæt nye batterier i.

LED-lampen tændes ikke

Der er ingen batteristrøm.

• Isæt to nye mærkevare AA batterier af høj kvalitet i stolpesensoren.

• Sørg for, at hvert batteri er isat korrekt i overensstemmelse med (+) og (–) mærkerne inden i batterirummet.

Stolpesensoren nder ikke stolper

• Kontrollér, at batterierne virker.

• Sørg for, at du har placeret stolpesensoren på en væg lavet af gips eller et andet almindeligt bygningsmateriale. Stolpesensoren virker ikke på vægge lavet af beton, mørtel, blok, mursten, gips, tæpper, foliedækkede materialer, metalliske overader eller keramiske iser.

• Sørg for, at du har placeret stolpesensoren adt mod

væggen, stolpesensoren er i en vertikal position (parallel med en dør eller et vindue), og at du presser og holder midterknappen, mens du bevæger stolpesensoren LANGSOMT mod væggen.

• Sørg for, at væggen ikke er for tyk. STHT77587 kan bruges på vægge med en tykkelse på < 0,75" (19 mm), og STHT77588 kan bruges på vægge med en tykkelse på < 1,5" (38 mm).

• Sørg for, at væggen har en glat overade.

• Sørg for, at temperaturen er inden for det specicerede

driftsområde og den specicerede relativ fugtighed.

Service og reparationer

Bemærk: Garantien bortfalder, hvis værktøjet demonteres.

For at sikre produktets SIKKERHED og PÅLIDELIGHED,

bør reparationer, vedligeholdelse og justeringer udføres af autoriserede servicecentre. Servicering eller vedligeholdelse

udført at ukvaliceret personale kan resultere i farer for kvæstelser. For at nde dit nærmeste STANLEY servicecenter

bedes du gå til www.2helpU.com.

Begrænset garanti

I løbet af perioden på ét (1) år vil vi erstatte dette produkt, hvis det ikke virker på grund af materiale- eller produktionsfejl. RETURNÉR IKKE PRODUKTET TIL FORRETNINGEN. Ring venligst til 1-800-262-2161 (M-F, 8-5 EST) eller besøg www.2helpU.com for detaljer.

Page 50

Specikationer

STHT77587 STHT77588

Registrer træstolper op til 0,75" (19 mm) tyk gipsvæg op til 1" (25 mm) tyk gipsvæg

Registrer metalstolper op til 0,75" (19 mm) tyk gipsvæg op til 1,5" (38 mm) tyk gipsvæg

Registrer strømførende AC-ledning 110V ved 60 Hz (220V ved 50Hz)

Nøjagtighed - Centrum af træstolpe +/- 1/4" (6,35 mm) under 1/2" - 3/4"

Nøjagtighed - Centrum af metalstolpe +/- 1/4" (6,35 mm) under 1/2" - 3/4"

Forsyningskilde 2 AAA (1,5 V) batterier (3V DC)

Batteriets levetid < 10 timers kontinuerlig brug

Automatisk kalibrering Ja

Automatisk sluk når tænd-knap slippes Ja

Uskæmmet overade Ja

Relativ fugtighed 35% - 55%

Driftstemperatur 32 °F til 122 °F (0 °C til 50 °C)

Opbevaringstemperatur -4 °F til 158 °F (-20 °C til 70 °C)

(12,7 mm - 19 mm) tyk gipsvæg

ved <2,4V (+/- 0,3V), Strøm LED vil blinke for at indikere lavt batteri

op til 2" (50,8 mm) tyk gipsvæg

fra en afstand på 2"-18" (0,05 m- 0,5 m) AC LED vil lyse

+/- 1/4" (6,35 mm) under 1/2" - 1,5"

(12,7 mm - 38 mm) tyk gipsvæg

+/- 1/4" (6,35 mm) under 1/2" - 1,5"

(12,7 mm - 38 mm) tyk gipsvæg

Page 51

Innehåll

AAA

Made in China

AAA

Made in China

• Information om regelsensor

• Användarsäkerhet

• Batterisäkerhet

• Installation av AAA-batterier

• Användning av regelsensorn

• Underhåll

• Felsökning

• Service och reparationer

• Garanti

• Specikationer

Information om regelsensor

Stud Sensor STHT77587/STHT77588 använder elektroniska

signaler för att lokalisera kanterna av reglar, balkar eller

strömförande ledningar genom gipsväggar eller andra

vanliga byggnadsmaterial.

OBSERVERA!

• Regelsensorn kommer inte upptäcka föremål i betong,

murbruk eller tegel, mattor, foliebelagda material, metallytor eller keramiska plattor.

• Regelsensorn är inte utformad för att lokalisera icke

järnhaltiga föremål eller plastföremål såsom rör.

När centrum på regeln har detekterats i ett pass över ytan avger

Stud Sensor STHT77587/STHT77588 en visuell signal och en an ljudlig tom avges. Ett markeringshål låter dig enkelt markera

regelkanten på väggen.

EG-deklaration om överensstämmelse

Stanley deklarerar härmed att produkten STHT77587/STHT77588 uppfyller de väsentliga kraven och alla andra delar av direktiv

1999/5/EG.

Den fullständiga texten för EU-direktivet för överensstämmelse kan begäras från Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgien eller nns tillgänglig på följande

internetadress: www.2helpU.com.

Användarsäkerhet

Säkerhetsriktlinjer

Denitionerna nedan beskriver nivån på skärpan hos varje signalord. Läs igenom manualen och var uppmärksam på

dessa symboler.

VARNING: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i allvarlig skada.

FÖRSIKTIGHET: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller moderata skador.

NOTERA: Indikerar ex praxis om inte är relaterat till personskador vilka, om de inte undviks, kan resultera i egendomsskador.

Om du har några frågor eller kommentarer om detta

eller något STANLEY®-verktyg, besök

www.2helpU.com.

VARNING:

Läs igenom och förstå alla

instruktioner. Om inte varningarna och

instruktionerna i denna manual följs kan det resultera i allvarliga personskador.

SPARA DESSA INSTRUKTIONER

VARNING:

Följande etikettinformation nns på ditt

verktyg för din säkerhet.

Page 52

VARNING:

Om utrustningen används på ett sätt som inte anges av tillverkaren, kan det skydd som tillhandahålls av utrustningen försämras.

FÖRSIKTIGHET:

Skydda dina ögon. Använd säkerhetsglasögon.

VARNING:

Detta verktyg är inte en mätenhet och skall inte användas istället för en spänningsmätare.

VARNING:

LED- eller Live Wire Detection-symbolen är bara en indikator och i vissa situationer kan det hända att spänningsdetekteringsalternativet

inte korrekt anger närvaron av spänning i en vägg i händelse av internt enhetsfel eller felaktig användning. Därför bör man inte enbart lita på detta

för identiering av förekomst av farliga spänningar.

Andra tecken såsom konstruktioner eller visuell

identiering av ledningar eller ingångspunkter för

rörledningar, bör också användas. Följ alltid korrekt säkerhetspraxis och använd

en separat detekteringsmetod för att veriera

avstängningen innan arbetet börjar.

VARNING:

Stäng alltid av strömmen vid arbeten i närheten av ledningar-

VARNING:

Skärmade ledningar ledningar i metallrör, höljen, metalliserade väggar eller tjocka och kompakta väggar kommer inte att hittas.

FÖRSIKTIGHET:

Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Beroende på arbetsförhållandena kan användning av skyddsutrustning såsom dammask, halkfria skor, hjälm och hörselskydd minska risken för personskador.

VIKTIG SÄKERHETSNOTERING

Osäker korrekt detektering av strömförande kablar. Håll alltid

endast Stud Sensor STHT77587/STHT77588 i handtaget.

Ta tag mellan ngrarna och tummen samtidigt som du tar kontakt med handatan (bild C).

Batterisäkerhet

VARNING:

Batterier kan explodera eller läcka och

kan orsaka skador eller brand. För att minska

risken:

• Följ noga alla instruktioner och varningar på batterietiketten och paketet.

• Sätt alltid i batterierna med korrekt polaritet (+ och –), såsom markerats på batteriet och i facket.

• Kortslut inte batterikontakterna.

• Ladda inte engångsbatterier.

• Blanda inte nya och gamla batterier. Byt alla batterier samtidigt till nya batterier av samma märke och typ.

• Ta bort förbrukade batterier omedelbart och lämna dem till batteriåtervinningen.

• Kasta inte batterier i elden.

• Förvara alltid batterier utom räckhåll för barn.

Installation av AAA-batterier

Sätt i två nya AAA-batterier i STHT77577 eller

STHT77588 regelsensor.

Lyft upp spärren längst ner på regelsensorn (bild B 1)

för att låsa upp batterilocket.

Flytta locket uppåt (bild B 2) och ta bort det när det

lossar från regelsensorn.

Sätt i två nya, högkvalitativa, AAA-batterier, se till att

positionen på - och + ändarna på varje batteri motsvarar märkningen på insidan av batterifacket (bild B 3).

Placera locket på regelsensorn.

• Sätt in de två stiften längst upp i hålen på locket

i regelsensorn (bild B 4).

• Lossa locket långsamt och tryck ner tills låset låser

säkert på regelsensorn (bild B 5).

Tryck på för att testa regelsensorn.

• Alla LED-lampor utom den gröna på/av- LED-lampan

ska lysa i en sekund och sedan stängas av.

• När du trycker på ska den gröna på/av- LED- lampan lysa för att indikera att batterierna är bra. Om

denna LED blinkar eller inte lyser, byt batterierna.

Page 53

Användning av regelsensorn

Regelsensorn hjälper dig att hitta trä- eller metallreglar och växelspänning bakom gips.

• STHT77587 kommer att fungera på upp till 3/4" (19 mm) tjockt gips.

• STHT77588 kommer att fungera på upp till 1,5 "(38 mm) tjockt gips.

• STHT77587 och STHT77588 kommer att detektera

växelspänning genom upp till 2 "(50,8 mm) tjockt gips.

• När nätspänningen hittas kommer regelsensorn att avge några korta (växlande) pip och tända AC-LED-lampan

(bild S 3).

• När mitten av en regel hittas avger regelsensorn lyser upp den mittersta LED-lampan (bild S 5).

• Om det nns levande växelström och mittpunkten på en regel hittas, kommer regelsensorn att avge både långa och korta pip samt tända mitt- och AC-LED-lamporna. Lysdioderna blinkar kontinuerligt.

Hitta en regel

För att hålla regelsensorn placerar du tummen på ena

sidan av nätsensorn, pekfingret och handflatan ovanför

regelsensorns centrum och resten av fingrarna på samma hand på den andra sidan av regelsensorn (bild C).

Placera regelsensorn platt mot väggen och parallellt med

en dörr eller ett fönster på samma vägg, vilket ger dig en indikation på hur reglarna är placerade bakom väggen.

Utan att flytta regelsensorn, använd ditt pekfinger för att trycka

och hålla ner tills alla LED-lampor (utom den gröna på/ av- LED-lampan) slocknar (1 sek).

Medan du fortfarande trycker på , flytta LÅNGSAMT

regelsensorn till vänster eller höger på väggen.

När du flyttar regelsensorn, titta på LED-lamporna

för regelsensorn.

• Om tänds (bild S 7), flytta regelsensorn till vänster

för att hitta närmaste regel.

• Om tänds (bild S 4), flytta regelsensorn till höger för att hitta närmaste regel.

När den mittersta lysdioden (bild A 5) tänds har

regelsensorn hittat mitten på en regel (bild D 1).

• SLUTA flytta regelsensorn.

• SLUTA trycka på (bild D 2).

Genom hålet på regelsensorn (bild D 3), använd en penna

för att markera den aktuella positionen som hålets mittpunkt.

Upprepa samma steg för att hitta en annan regel på väggen.

Hitta strömförande ledningar

För att hålla regelsensorn placerar du tummen på ena sidan av

nätsensorn, pekfingret och handflatan ovanför regelsensorns

centrum och resten av fingrarna på samma hand på den andra sidan av regelsensorn (bild C).

Placera regelsensorn platt mot väggen och parallellt med

en dörr eller ett fönster på samma vägg, vilket ger dig en indikation på hur reglarna är placerade bakom väggen.

Utan att flytta regelsensorn, tryck och håll ner tills alla

LED-lampor (utom den gröna på/av- LED-lampan) slocknar (1 sek).

Medan du fortfarande trycker på , flytta LÅNGSAMT

regelsensorn till vänster eller höger på väggen.

När du flyttar regelsensorn, titta på LED-lamporna. LED-

lampan för strömförande ledning "AC" (bild S 3) tänds.

Eftersom strömförande ledningar vanligtvis är anslutna till reglar kommer de ledande LED-lamporna hjälpa dig att

hitta strömförande ledningar som kan vara anslutna till

närmaste regel.

• Om tänds (bild S 7), flytta regelsensorn till vänster för att hitta närmaste regel.

• Om tänds (bild S 4), flytta regelsensorn till höger för att hitta närmaste regel.

• Om spänningsförande växelspänning hittas inom 0,05 till 0,5 meter från regelensorns nuvarande position, kommer lysdioden (figur

• Om spänningsförsörjning finns i närheten av mitten av en regel, kommer lysdioden att blinka och den mittersta lysdioden (figur S 5) tänds och regelsensorn avger

korta alternerande ljudsignaler (spänning hittades) följt av ett längre konstant pip (regelcentrum hittades) och

upprepa dessa pip tills du slutar trycka .

Notera: Statiska elektriska urladdningar kan utvecklas på en

gipsvägg och andra ytor kommer att sprida spänningsområdet era centimeter på var sida om den aktuella elektriska ledningen. Som hjälp för att lokalisera ledningens position, sök genom att hålla enheten 13 mm - 50 mm från väggytan eller placera din andra hand på ytan ungefär 30 cm från sensorn.

) ) att blinka.

Page 54

Underhåll

• När regelsensorn inte används bör du rengöra de yttre

delarna med en fuktig trasa och torka av lasern med en mjuk

och torr trasa för att vara säker på att den är torr.

• Även om regelsensorns yttre är motståndskraftigt mot lösningsmedel ska ALDRIG lösningsmedel användas för att

rengöra regelsensorn.

• Förvara regelsensorn på ett rent ställe vid en temperatur

mellan -20 ˚C och 70 ˚C.

• Se till att du har placerat regelsensorn platt mot väggen, att

regelsensorn ligger vertikalt (parallellt med en dörr eller ett fönster) och att du trycker och håller ner mittknappen när du

yttar regelsensorn SAKTA mot väggen.

• Se till att väggen inte ät för tjock. STHT77587 kan användas på väggar < 0,75" (19 mm) tjocka och STHT77588 kan användas på väggar < 1,5" (38 mm) tjocka.

• Se till att väggen har en jämn yta.

• Se till att temperaturen ligger inom det angivna

driftsområdet och relativ luftfuktighet.

Felsökning

LED-lampan blinkar

Batteriet är svagt.

• Kontrollera AAA-batterierna för att garantera att:

• Varje batteri är installerat korrekt enligt (+) och (–) som

visas inuti batterifacket.

• Batterikontakterna är rena och fria från rost

eller korrosion.

• Batterierna är nya och av hög kvalitet för att minska

risken för batteriläckage.

• Se till att AAA-batterierna fungerar. Vid tveksamheter, försök att installera nya batterier.

LED-lampan tänds inte

Det nns ingen batteriström.

• Installera två nya AAA-batterier av bra kvalitet, i regelsensorn.

• Se till att alla batterier är installerade korrekt enligt (+) och (–) som visas inuti batterifacket.

Regelsensorn hittar inga reglar

• Se till att batterierna fungerar.

• Se till att du har placerat regelsensorn på en vägg gjord

av gips eller ett annat vanligt byggmaterial. Regelsensorn kommer inte upptäcka föremål i väggar av betong, murbruk eller tegel, mattor, foliebelagda material, metallytor eller keramiska plattor.

Service och reparationer

Notera: Demontering av verktyget kommer att göra alla garantier ogiltiga för produkten.

För att garantera produktens SÄKERHET och PÅLITLIGHET

skall reparationer, underhåll och justeringar utföras av auktoriserade servicecenter. Service eller underhåll som utförs

av okvalicerade personer kan resultera skador. För att hitta ditt närmaste STANLEY servicecenter, besök

www.2helpU.com.

Begränsad garanti

Under en period på ett (1) år, om produkten går sönder på grund av defekter i material eller av tillverkningsfel kommer

vi att byta ut den. RETURNERA INTE PRODUKTEN TILL BUTIKEN. Ring 1-800-262-2161 (M-F, 8-5 EST) eller besök

www.2helpU.com för detaljer.

Page 55

Specikationer

STHT77587 STHT77588

Detektera träreglar Upp till 19 mm (0.75 '') genom gips Upp till 25 mm (1 '') genom gips

Detektera metallreglar Upp till 19 mm (0.75 '') genom gips Upp till 38 mm (1,5 '') genom gips

Detektera levande AC-kabel 110V @ 60 Hz (220V @ 50Hz)

Noggrannhet - mitten på träregel +/- 1/4" (6,35 mm) under 1/2" - 3/4"

Noggrannhet - mitten på metallregel +/- 1/4" (6,35 mm) under 1/2" - 3/4"

Energikälla 2 AAA (1,5V) storlek på batterier (3V DC)

Batterilivslängd < 10 timmars kontinuerlig användning

Automatisk kalibrering Ja

Automatisk avstängning vid frigöring av

på-knappen

Ej repad yta Ja

Relativ fuktighet 35 % - 55 %

Drifttemperatur 32 °F till 122 °F (0 °C till 50 °C)

Lagringstemperatur -4 °F till 158 °F (-20 °C till 70 °C)

upp till 2 "(50,8 mm) tjock gipsvägg från ett avstånd på 2" -18 "

(12,7 mm - 19 mm) tjock gipsvägg

vid <2,4 V (+/- 0,3 V), på/av- LED blinkar för att indikera svagt batteri

(.05 m- .5 m) AC LED lyser

+/- 1/4" (6,35 mm) under 1 1/2"

- 1,5" (12,7 mm - 38 mm) tjock

+/- 1/4" (6,35 mm) under 1 1/2"

- 1,5" (12,7 mm - 38 mm) tjock

gipsvägg

Page 56

Sisältö

AAA

Made in China

AAA

Made in China

• Rakenneilmaisimen tiedot

• Käyttöturvallisuus

• Akun turvallisuus

• AA-paristojen asentaminen

• Rakenneilmaisimen käyttäminen

• Huolto

• Vianmääritys

• Huolto ja korjaus

• Takuu

• Tekniset tiedot

Rakenneilmaisimen tiedot

Rakenneilmaisin STHT77587/STHT77588 hyödyntää sähköisiä signaaleja paikantamaan puu- tai metallitukien tai jännitteisten sähköjohtojen reunat kipsilevyn tai muiden tavallisten rakennusmateriaalien läpi.

FIN

HUOMAA:

• Rakenneilmaisin ei tunnista betoni-, laasti-, harkko-, tiili-,

kipsi-, matto- tai foliopeitteisiä materiaaleja, metallipintoja tai

keraamisia laattoja.

• Rakenneilmaisin ei paikanna raudattomia tai muovisia

esineitä, kuten putkia.

Kun puu- tai metallituen keskikohta on havaittu yhdellä pyyhkäisyllä pinnan yli, STHT77587/STHT77588rakenneilmaisin sytyttää LED-merkkivalon ja antaa äänimerkin. Merkintäreiän avulla voit helposti merkitä

pystytuen keskikohdan.

EY-vaatimustenmukaisuusvakuutus

Stanley täten vakuuttaa, että tuote STHT77587/STHT77588 täyttää direktiivin 1999/5/EY oleelliset vaatimukset ja kaikki muut määräykset.

EY-vaatimustenmukaisuusvakuutuksen koko teksti on

saatavilla pyydettäessä osoitteesta Stanley Tools, Egide

Walschaertsstraat 14-16, 2800 Mechelen, Belgium tai verkkoosoitteesta: www.2helpU.com.

Käyttöturvallisuus

Turvallisuusohjeet

Alla olevat määritykset kuvaavat kunkin varoitussanan tärkeystason. Lue ohjekirja ja kiinnitä huomiota

seuraaviin merkkeihin.

VAROITUS: Ilmoittaa mahdollisesta vaarasta, joka voi johtaa vakavaan vammautumiseen, mikäli sitä ei vältetä.

HUOMIO: Ilmoittaa mahdollisesta vaarasta, joka voi johtaa lievään tai kohtalaisen vakavaan vammautumiseen, mikäli sitä ei vältetä.

HUOMAUTUS: Ilmoittaa toimenpiteestä, joka voi johtaa omaisuusvahinkoon, mikäli sitä ei vältetä.

Mikäli sinulla on kysyttävää tai huomautuksia tästä tai

muusta STANLEY®-työkalusta, lisätietoa on saatavilla

osoitteesta www.2helpU.com.

VAROITUS:

Kaikki ohjeet on luettava ja

ymmärrettävä. Mikäli tämän ohjekirjan varoituksia

ja ohjeita ei noudateta, seurauksena voi olla vakava henkilövahinko.

SÄILYTÄ NÄMÄ OHJEET

VAROITUS:

Seuraavat etiketti tiedot löytyvät oman

turvallisuutosi avulla.

VAROITUS:

Jos laitetta käytetään tavalla, jota valmistaja ei ole määrittänyt, laitteen suoja saattaa heikentyä.

Page 57

HUOMIO:

Suojaa silmät. Käytä suojalaseja.

VAROITUS:

Työkalu ei ole mittauslaite, eikä sitä tule

käyttää volttimittarin korvikkeena.

VAROITUS:

LED-merkkivalo ja jännitteenalaisen johdon ilmaisin ovat ainoastaan viitteellisiä ilmaisimia, joissakin tapauksissa jännitteen ilmaisin ei välttämättä ilmoita tarkasti seinässä olevasta jännitteestä laiteviasta tai toimintahäiriöstä johtuen. Tämän vuoksi ilmaisimiin ei tule luottaa yksinomaan vaarallisia jännitteitä paikantaessa. Tämän lisäksi apuna on käytettävä muita menetelmiä, kuten rakennuspiirustuksia sekä johtojen tai kanavien sisäänmenokohtien visuaalisia tarkistuksia.

Noudata aina oikeita turvatoimia ja käytä erillisiä tunnistustapoja sähkön katkaisun varmistamiseksi ennen työn aloittamista.

VAROITUS:

Katkaise aina sähköt, kun työskentelet johdotuksen lähellä.

VAROITUS:

Suojattuja johtoja tai johtoja metallisissa asennusputkissa, koteloissa, metallisoiduissa seinissä tai paksuissa, tiiviissä seinissä ei välttämättä tunnisteta.

HUOMIO:

Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojan, turvajalkineiden, kypärän ja kuulonsuojaimien käyttö voi vähentää henkilövahinkovaaraa työskentelyolosuhteista riippuen.

TÄRKEITÄ TURVAHUOMAUTUKSIA

Varmista jännitteisten johtojen oikea tunnistaminen. Pidä aina

STHT77587/STHT77588-rakenneilmaisimesta kiinni vain

kahva-alueesta. Pidä laitetta peukalon ja sormien välissä niin, että laite koskettaa kämmeneen (kuva C).

Paristojen turvallisuus

VAROITUS:

Paristot voivat räjähtää tai vuotaa sekä aiheuttaa henkilövammoja tai tulipalon. Toimi

seuraavasti riskien välttämiseksi:

• Noudata kaikkia paristojen tuotemerkkiin ja pakkaukseen merkittyjä ohjeita ja varoituksia huolellisesti.

• Aseta akut/paristot aina oikein akun ja laitteiston napaisuusmerkintöjä (+ ja –) noudattaen.

• Älä aiheuta oikosulkua pariston napojen välillä.

• Älä lataa kertakäyttöisiä paristoja.

• Älä sekoita uusia ja vanhoja paristoja. Vaihda kaikki paristot samaan aikaan saman merkkisiin ja tyyppisiin paristoihin.

• Poista tyhjät paristot heti ja hävitä ne paikallisten määräyksien mukaan.

• Älä hävitä paristoja tulessa.

• Pidä paristot aina lasten ulottumattomissa.

AAA-paristojen asentaminen

Aseta kaksi uutta AAA-paristoa STHT77577 tai STHT77588rakenneilmaisimeen.

Nosta rakenneilmaisimen alaosassa olevaa lukitsinta

(kuva B 1) paristokotelon kannen avaamiseksi.

Siirrä kantta ylöspäin (kuva B 2) ja poista sen

irrotessa rakenneilmaisimesta.

Aseta koteloon kaksi korkealaatuista AAA-paristoa ja

varmista, että paristojen - ja + -päät asetetaan kotelon

napaisuusmerkintöjen mukaisesti (kuva B 3).

Asenna kansi takaisin rakenneilmaisimeen.

• Aseta kannen yläosassa olevat kaksi tappia

rakenneilmaisimen reikiin (kuva B 4).

• Laske kansi hitaasti ja paina se alas, kunnes se lukittuu rakenneilmaisimeen (kuva B 5).

Paina rakenneilmaisimen testaamiseksi.

• Kaikki LED-merkkivalot vihreää virran LED-

merkkivaloa lukuun ottamatta syttyvät sekunniksi ja sammuvat sen jälkeen.

• Painiketta painaessa vihreä virran LEDmerkkivalo syttyy ilmoittaen paristojen toimivuudesta.

Jos tämä LED-merkkivalo vilkkuu tai se ei syty,

vaihda paristot.

FIN

Page 58

Rakenneilmaisimen käyttäminen

Rakenneilmaisin auttaa paikantamaan puu- tai metallituet sekä vaihtovirtajännitteen väliseinän takana.

• STHT77587 toimii korkeintaan 19 mm (3/4")

paksuissa väliseinissä.

• STHT77588 toimii korkeintaan 38 mm (1,5")

paksuissa väliseinissä.

• STHT77587 ja STHT77588 tunnistavat vaihtovirtajännitteen korkeintaan 50,8 mm (2") paksun väliseinän läpi.

• Kun vaihtovirtajännitettä havaitaan, rakenneilmaisimesta kuuluu lyhyt (jaksoittainen) äänimerkki ja AC LED-merkkivalo

syttyy (kuva A 3).

• Kun pystytuen keskikohta tunnistetaan, rakenneilmaisimesta keskellä oleva LED-merkkivalo syttyy (kuva A 5).

FIN

• Kun sekä vaihtovirta että pystytuen keskikohta havaitaan, rakenneilmaisimesta kuuluu sekä pitkä että lyhyt äänimerkki ja keskellä oleva sekä AC LED-merkkivalo syttyvät.

Vaihtovirran LED-merkkivalot vilkkuvat jatkuvasti.

Pystytuen tunnistaminen

Pitele rakenneilmaisinta asettamalla peukalo

rakenneilmaisimen puolelle, etusormi ja kämmen rakenneilmaisimen keskiosan päälle ja muut sormet

rakenneilmaisimen toiselle puolelle (kuva C).

Aseta rakenneilmaisin tasaisesti seinää vasten ja

samansuuntaisesti oveen tai ikkunaan samassa seinässä, jolloin saat tietoa pystytukien sijainnista seinässä.

Paina ja pidä alhaalla painiketta etusormella

rakenneilmaisinta liikuttamatta, kunnes kaikki LED-merkkivalot (vihreää virran LED-merkkivaloa lukuun ottamatta) sammuvat (1 s).

Painaessa painiketta siirrä HITAASTI rakenneilmaisinta

vasemmalle tai oikealle seinässä.

Tarkkaile rakenneilmaisimen LED-merkkivaloja

rakenneilmaisinta siirtäessä.

• Jos syttyy (kuva A 7), siirrä rakenneilmaisinta

vasemmalle lähimmän pystytuen paikantamiseksi.

• Jos syttyy (kuva A 4), siirrä rakenneilmaisinta

oikealle lähimmän pystytuen paikantamiseksi.

Kun keskimmäinen LED-merkkivalo (kuva A 5) syttyy,

rakennetunnistin on tunnistanut rakenteen keskikohdan (kuva D 1).

• LOPETA rakenneilmaisimen siirtäminen.

• LOPETA painikkeen painaminen (kuva D 2).

Merkitse nykyinen sijainti rakenneilmaisimen reiän kautta

(kuva D 3) pystytuen keskikohdaksi.

Paikanna toinen pystytuki seinässä toistamalla toimenpide.

Vaihtovirtajännitteen paikantaminen

Pitele rakenneilmaisinta asettamalla peukalo

rakenneilmaisimen puolelle, etusormi ja kämmen rakenneilmaisimen keskiosan päälle ja muut sormet

rakenneilmaisimen toiselle puolelle (kuva C).

Aseta rakenneilmaisin kevyesti ja tasaisesti seinää vasten ja

samansuuntaisesti oveen tai ikkunaan samassa seinässä, jolloin saat tietoa pystytukien sijainnista seinässä.

Paina ja pidä alhaalla painiketta rakenneilmaisinta

liikuttamatta, kunnes kaikki LED-merkkivalot (vihreää virran LED-merkkivaloa lukuun ottamatta) sammuvat (1 s).

Painaessa painiketta siirrä HITAASTI rakenneilmaisinta

vasemmalle tai oikealle seinässä.

Tarkkaile LED-merkkivaloja rakenneilmaisinta siirtäessä.

Vaihtovirran LED-merkkivalo (kuva A 3) syttyy. Koska

vaihtovirtajohdot on yleensä kiinnitetty pystytukiin, suunnan LED-merkkivalot auttavat paikantamaan lähimpään

pystytukeen mahdollisesti liitetyt vaihtovirtajohdot.

• Jos syttyy (kuva A 7), siirrä rakenneilmaisinta

vasemmalle lähimmän pystytuen paikantamiseksi.

• Jos syttyy (kuva A 4), siirrä rakenneilmaisinta

oikealle lähimmän pystytuen paikantamiseksi.

• Jos vaihtojännitettä havaitaan 0,05–0,5 m (2–18") alueelta rakennetunnistimen nykyisestä sijainnista, vaihtovirran

LED-merkkivalo (kuva A 3) vilkkuu.

• Jos vaihtojännitettä havaitaan rakennetunnistimen

läheltä, vaihtovirran LED-merkkivalo vilkkuu ja keskellä

oleva punainen LED-merkkivalo (kuva A 5) syttyy

ja rakennetunnistimesta kuuluu lyhyitä äänimerkkejä (vaihtovirtaa havaittu) sekä pitempiä äänimerkkejä (kohteen keskikohta havaittu). Äänimerkit kuuluvat

Page 59

toistuvasti, kunnes painaminen lopetetaan.

Huomaa: Staattinen sähkölataus, joka voi kehittyä kipsilevyllä ja muilla pinnoilla, levittää jännitteen tunnistusalueen useita senttejä todellisen sähköjohdon molemmilla puolilla. Johdon sijainnin paikantamisen helpottamiseksi skannaa pitämällä yksikkö 13 mm:n - 50 mm:n päässä seinäpinnasta tai aseta toinen kätesi pinnalle noin 30 cm:n päähän anturista.

Huolto

• Kun rakenneilmaisin poistetaan käytöstä, puhdista sen

ulkopinnat kostealla liinalla ja pyyhi rakenneilmaisin kuivaksi

pehmeällä ja kuivalla liinalla.

• Vaikka rakenneilmaisimen ulkopinnat kestävät liuottimet, ÄLÄ KOSKAAN käytä liuottimia

rakenneilmaisimen puhdistamisessa.

• Rakennetunnistinta tulee säilyttää puhtaassa paikassa

lämpötilassa -20 ˚C – +70 ˚C (-4 ˚F – +158 ˚F).

Vianmääritys

LED-merkkivalo vilkkuu

Akun virtataso on alhainen.

• Tarkista AAA-paristot varmistaaksesi seuraavat:

• Kaikki paristot on asennettu oikein paristokotelon

napaisuusmerkintöjen (+) ja (–) mukaisesti.

• Paristojen navat ovat puhtaita ja ettei niissä ole ruostetta

tai korroosiota.

• Paristot ovat uusia ja korkealaatuisia

vuotovaarojen vähentämiseksi.

• Varmista AAA-paristojen hyvä kunto. Mikäli epäselvyyksiä ilmenee, kokeile asentaa uudet paristot.

LED-merkkivalo ei syty

Akkuvirta loppunut.

• Asenna kaksi uutta, korkealaatuista ja tunnetun merkkistä

AAA-paristoa rakenneilmaisimeen.

• Varmista, että paristot on asennettu oikein paristokotelon

napaisuusmerkintöjen (+) ja (–) mukaisesti.

Rakenneilmaisin ei paikanna pystytukia

• Varmista paristojen toimivuus.

• Varmista, että rakenneilmaisin on asetettu väliseinään tai

muuhun rakennusmateriaaliin. Rakenneilmaisin ei tunnista

betoni-, laasti-, harkko-, tiili-, kipsi-, matto- tai foliopeitteisiä

materiaaleja, metallipintoja tai keraamisia laattoja.

• Varmista, että rakenneilmaisin on asetettu tasaisesti seinää

vasten ja että se on pystyasennossa (samansuuntaisesti oveen tai ikkunaan nähden) ja keskimmäistä painiketta pidetään alhaalla rakenneilmaisinta siirtäessä HITAASTI seinää vasten.

• Varmista, ettei seinä ole liian paksu. STHT77587-mallia voidaan käyttää seinissä, joiden paksuus on < 19 mm (0,75") ja STHT77588-mallia seinissä, joiden paksuus on < 38 mm

(1,5").

• Varmista, että seinän pinta on tasainen.

• Varmista, että lämpötila on määritetyllä käyttövälillä ja

suhteellinen kosteus on määritetyissä rajoissa.

Huolto ja korjaus

Huomaa: Jos työkalu puretaan, tuotteen takuut mitätöityvät.

Varmista tuotteen TURVALLISUUS ja LUOTETTAVUUS

viemällä se korjattavaksi, huollettavaksi ja säädettäväksi valtuutettuun huoltopalveluun. Pätemättömien henkilöiden suorittama huolto voi johtaa henkilövahinkoihin. Paikanna lähin

STANLEY-huoltopalvelu osoitteessa www.2helpU.com.

Rajoitettu takuu

Jos tämä tuote yhden (1) vuoden kuluessa ei toimi materiaali-

tai valmistusvirheen vuoksi, vaihdamme sen uuteen. ÄLÄ PALAUTA TUOTETTA MYYMÄLÄÄN. Soita +1 800 262 2161

(ma-pe, klo 8.00–17.00 EST) tai katso lisätietoja osoitteesta

wwww.2helpU.com.

FIN

Page 60

Tekniset tiedot

STHT77587 STHT77588

Puutukien tunnistaminen korkeintaan 19 mm (0,75") paksu

Metallitukien tunnistaminen korkeintaan 19 mm (0,75") paksu

Vaihtovirtajännitteisten johtojen

tunnistaminen 110 V / 60 Hz (220 V / 50 Hz)

Tarkkuus - puutuen keskikohta +/- 6,35 mm (1/4") väliseinän

Tarkkuus - metallituen keskikohta +/- 6,35 mm (1/4") väliseinän

FIN

Virtalähde 2 AAA (1,5 V) paristot (3 V DC)

Akun käyttöikä < 10 tuntia jatkuvassa käytössä

Automaattinen kalibrointi Kyllä

Automaattinen virrankatkaisu, kun virtapainike vapautetaan

Vahingoittumaton pinta Kyllä

Suhteellinen kosteus 35 % - 55 %

Käyttölämpötila 0 °C - 50 °C (32 °F - 122 °F)

Säilytyslämpötila -20 °C - 70 °C (-4 °F - 158 °F)

paksuuden ollessa 12,7 mm - 19 mm

väliseinä

etäisyydeltä 0,05 m - 0,5 m (2"-18") vaihtovirran LED-merkkivalo syttyy

< 2,4 V (+/- 0,3 V), virran LED-merkkivalo vilkkuu ilmoittaen alhaisesta

korkeintaan 50,8 mm (2") paksu väliseinä

paksuuden ollessa

12,7 mm - 19 mm (1/2" - 3/4")

(1/2" - 3/4")

akkuvirrasta

korkeintaan 25 mm (1") paksu

väliseinä

korkeintaan 38 mm (1,5") paksu

väliseinä

+/- 6,35 mm (1/4") väliseinän

paksuuden ollessa

12,7 mm - 38 mm (1/2" - 1,5")

+/- 6,35 mm (1/4") väliseinän

paksuuden ollessa

12,7 mm - 38 mm (1/2" - 1,5")

Kyllä

Page 61

Innhold

AAA

Made in China

AAA

Made in China

• Informasjon om spikerslagsensoren

• Brukersikkerhet

• Batterisikkerhet

• Installere AAA batterier

• Bruke spikerslagsensoren

• Vedlikehold

• Feilsøking

• Service og reparasjoner

• Garanti

• Spesikasjoner

Informasjon om spikerslagsensoren

Spikerslagsensor STHT77587/STHT77588 bruker elektroniske signaler for å lokalisere senter av lekter/ spikerslag av tre eller metall eller strømførende ledninger (vekselstrøm) gjennom gipsvegger og andre vanlige byggematerialer.

MERK:

• Spikerslagsensoren vil ikke oppdage objekter i betong, mørtel, lecablokker, murstein, gips, teppegulv, foliebelagte

materialer, metalloverater eller keramiske iser.

• Spikerslagsensoren er ikke designet for å oppdage ikke-jernholdige eller plastobjekter slik som rør.

Når midten av spikerslag/lekte av tre eller metall registreres

ved en bevegelse over overaten, vil apparatet STHT77587/

STHT77588 tenne et LED-lys og avgi en hørbar tone. Et

markeringshull lar deg lett nne midten av spikerslaget.

EU-samsvarserklæring

Stanley erklærer herved at produktet STHT77587/STHT77588 samsvarer med de grunnleggende kravene og alle andre bestemmelser i direktiv 1999/5/EF.

Den fulle teksten av EU-samsvarserklæringen kan forespørres fra Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgia eller kan hentes på følgende internettadresse:

www.2helpU.com.

Brukersikkerhet

Sikkerhetsanvisninger

Denisjonene under beskriver alvorlighetsgraden for hvert

signalord. Les bruksanvisningen nøye og legg spesielt merke til disse symbolene.

ADVARSEL: Varsler om en mulig farlig situasjon som, hvis den ikke unngås kan føre til alvorlig personskade.

FORSIKTIG: Varsler om en mulig farlig situasjon som, hvis den ikke unngås kan føre til mindre eller moderate personskader.

MERK: Varsler om en bruk som ikke relateres til personskade, men som hvis den ikke unngås, kan føre til materielle skader.

Hvis du har spørsmål eller kommentarer om dette eller noe

STANLEY® verktøy, gå til www.2helpU.com.

ADVARSEL:

Les og forstå alle instruksjonene.

Hvis du ikke følger advarslene og instruksjonene i denne bruksanvisningen, kan dette resultere i alvorlig personskade.

OPPBEVAR DISSE INSTRUKSJONENE

ADVARSEL:

Du nner følgende etikettinformasjon på

verktøyet for din sikkerhet.

ADVARSEL:

Hvis utstyret brukes på en måte som ikke er spesisert av produsenten, kan beskyttelsen fra utstyret bli svekket.

Page 62

FORSIKTIG:

Beskytt øynene dine. Bruk vernebriller.

ADVARSEL:

Dette verktøyet er ikke et måleinstrument, og skal ikke brukes som erstatning for et voltmeter.

ADVARSEL:

LED-lyset eller symbolet for registrering av strømførende ledning er kun indikasjon og i noen situasjoner er opsjonen for å registrere spenning ikke nøyaktig nok til å vise eksisterende strøm i veggen. Det kan skyldes intern feil eller feil funksjon i apparatet. Ikke bruke det som eneste indikasjon på om det nnes farlig strøm og spenning. Annen dokumentasjon, for eksempel bygningstegningene eller visuell inspeksjon av kabling eller kanalinnganger, skal også brukes.

Følg alltid aktuelle sikkerhetsrutiner, og bruk

en separat deteksjonsmetode for å verisere at

strømmen er slått av før arbeidet.

ADVARSEL:

Slå alltid av strømmen ved arbeid i nærheten av ledninger.

ADVARSEL:

Innkapslede ledninger eller ledninger i metallkanaler, rør, metallbelagte vegger eller i tykke, tunge vegger vil ikke registreres.

FORSIKTIG:

Bruk personlig verneutstyr. Du skal alltid bruke vernebriller. Avhengig av arbeidsforholdene, vil faren for personskader reduseres ved bruk av verneutstyr så som støvmaske, sklisikre sko, hjelm og hørselvern.

VIKTIG SIKKERHETSMERKNAD

Pass på sikker registrering av strømførende ledninger. Hold alltid spikerslagsensoren STHT77587/STHT77588 i håndtaket.

Hold med ngrene og tommelen og ha kontakt med håndaten

(figur C).

Batterisikkerhet

ADVARSEL:

Batterier kan eksplodere eller lekke og medføre personskade eller brann. Slik reduserer

du faren:

• Følg nøye alle anvisninger og advarsler på batterietiketten og emballasjen.

• Du skal alltid sette inn batteriene korrekt i henhold til polaritet (+ og –), som merket på batteriet og utstyret.

• Du skal aldri kortslutte batteriterminalene.

• Aldri prøv å lade alkaliske batterier.

• Aldri bruk gamle og nye batterier sammen. Bytt alle batteriene samtidig, med nye batterier av samme merke og type.

• Fjern utgåtte batterier umiddelbart og avhend deg med dem på korrekt måte.

• Aldri kast batteriene på åpen ild.

• Oppbevar batteriene utilgjengelige for barn.

Installere AAA batterier

Sett i to nye AAA batterier i STHT77577 eller STHT77588 spikerslagsensoren.

Løft låsehaken på bunnen av spikerslagsensoren

(figur B 1) for å låse opp batteridekselet.

Beveg dekselet oppover (figur B 2) og fjern det når det

separeres fra spikerslagsensoren.

Sett inn to nye AAA batterier, og forsikre deg om

å posisjonere - og + endene til hvert batteri slik det er vist inne i batterirommet (figur B 3).

Plasser dekselet tilbake på spikerslagsensoren.

• Sett inn de to de to pinnene på toppe av dekselet inn i hullene på spikerslagsensoren (figur B 4).

• Senk dekselet sakte og trykk ned til låsen låses sikkert på spikerslagsensoren (figur B 5).

Trykk for å teste spikerslagsensoren.

• Alle LED-lysene unntatt det grønne strøm-LED vil lyse i ett sekund og så slå seg av.

• Når du trykker , vil den grønne strøm-LED tennes for å indikere at batteriene virker. Hvis denne LED-en blinker eller ikke lyser, skal du skifte batterier.

Bruke spikerslagsensoren

Spikerslagsensoren vil hjelpe deg med å nne tre eller

metallspiker og vekselstrømspenning bak en gipsvegg.

Page 63

• STHT77587 vil virke på opp til 3/4" (19 mm) tykk gipsvegg.

• STHT77588 vil virke på opp til 1,5" (38 mm) tykk gipsvegg.

• STHT77587 og STHT77588 vil oppdage vekselstrømspenning gjennom opp til 2" (50,8 mm) gipsplater.

• Når vekselstrømspenning oppdages vil spikerslagsensoren lage noen få korte (vekslende) pipelyder og strøm-LED tennes (figur A 3).

• Når senter av spikerslaget lokaliseres vil spikerslagsensoren senter-LED tennes (figur A 5).

• Når du nner både en strømførende ledning og et

spikerslag, vil spikerslagsensoren avgi både lange og korte pip og både senter-LED og strøm-LED tennes. LED-lysene for vekselstrøm (AC) vil blinke kontinuerlig.

Finne et spikerslag

For å holde spikerslagsensoren skal du plassere tommelen

på en side av spikerslagsensoren, pekefingeren og håndflaten på over midten av spikerslagsensoren og resten av fingrene på samme hånd på den andre siden av spikerslagsensoren (figur C).

Plasser spikerslagsensoren flatt mot veggen og parallelt

med en dør eller vindu på samme vegg som gir deg en indikasjon på hvordan spikerslagene er plassert bak veggen.

Uten å bevege spikerslagsensoren, bruk pekefingeren til

å trykk og holde til alle LED-lysene (unntatt den grønne strøm-LED) slår seg av (1 sekund).

Mens du trykker på , beveg SAKTE spikerslagsensoren til

venstre eller høyre på veggen.

Mens du beveger spikerslagsensoren, hold øye med på

spikerslagsensorens LED-lys.

• Hvis lyser (figur A 7), beveg spikerslagsensoren til venstre for å finne nærmeste spikerslag.

• Hvis lyser (figur A 4), beveg spikerslagsensoren til høyre for å finne nærmeste spikerslag.

Når LED i midten (figur A 5) lyser har sensoren funnet

senter av et spikerslag (figur D 1).

• STOPP bevegelsen av spikersensoren.

• STOPP å trykke (figur D 2).

Gjennom hullet på spikerslagsensoren (figur D 3), bruk en

blyant til å markere posisjonen for senter av spikerslaget.

For å finne et annen spikerslag i veggen, gjenta dette trinnet.

Finne strømførende ledninger (vekselstrøm)

For å holde spikerslagsensoren skal du plassere tommelen på

en side av spikerslagsensoren, pekefingeren og håndflaten på over midten av spikerslagsensoren og resten av fingrene på samme hånd på den andre siden av spikerslagsensoren (figur C).

Plasser spikerslagsensoren flatt mot veggen og parallelt med

en dør eller vindu på samme vegg som gir deg en indikasjon på hvordan spikerslagene er plassert bak veggen.

Uten å bevege spikerslagsensoren, bruk pekefingeren til å

trykk og holde til alle LED-lysene (unntatt grønn strømLED) skrur seg av (1 sekund).

Mens du trykker på , beveg SAKTE spikerslagsensoren til

venstre eller høyre på veggen.

Mens du beveger spikerslagsensoren, hold øye med

spikerslagsensorens LED-lys. Strøm-LED (figur A 3) vil lyse. Siden strømledninger vanligvis er festet til spikerslagene, vil retnings LED-ene hjelpe deg med å finne strømførende ledninger som kan være festet til nærmeste spikerslag.

• Hvis lyser (figur A 7), beveg spikerslagsensoren til venstre for å finne nærmeste spikerslag.

• Hvis lyser (figur A 4), beveg spikerslagsensoren til høyre for å finne nærmeste spikerslag.

• Dersom det finnes “live" vekselstrømspenning (AC) innen 0,05 m - 0,5 m (2"-18") fra stendersøkerens aktuelle posisjon, blinker LED-lyset for vekselstrøm (AC) (figur A 3)

• Dersom det finnes “live" vekselstrøm (AC) nær senter av en stender, vil LED-lyset for vekselstrøm (AC) blinke og rød LED for senter (figur A 5) tennes og stendersøkeren avgir vekslende pipelyder (vekselstrøm funnet), som følges av en lang konstant pipelyd (stendersenter funnet), og vil gjenta disse pipene til du slutter å trykke .

Merk: Statiske elektriske ladninger som kan utvikle seg

på gipsplater og andre overater vil spre deteksjon av strømførende ledning ere tommer på hver side av den

elektriske ledningen. For hjelp til å lokalisere ledningens posisjon skal du skanne mens du holder enheten 13 mm -

50 mm vekk fra veggoveraten, eller plasser den andre hånden din på overaten omtrent 30 cm fra sensoren.

Page 64

Vedlikehold

• Når spikersensoren ikke er i bruk skal du rengjøre de ytre delene med en fuktig klut, tørk av spikerslagsensoren med en myk, tørr klut for å forsikre deg om at den er tørr.

• Selv om spikerslagsensoren er motstandsdyktig mot løsemidler, skal du ALDRI bruke løsemidler for å rengjøre den.

• Lagre stendersøkeren på et rent sted ved temperatur mellom

-20 ˚C (-4 ˚F) og 70 ˚C (158 ˚F).

Feilsøking

LED-lyset blinker

Batterikapasiteten er lav.

• Sjekk AAA-batteriene for å forsikre deg om at:

• Hvert batteri er satt inn korrekt, i henhold til (+) og (–) som vist inne i batterirommet.

• Batterikontaktene er rene og rustfrie.

• Batteriene er nye og har høy kvalitet som reduserer sjansen for batterilekkasje.

• Forsikre deg om at AAA batteriene fungerer skikkelig. Hvis du er i tvil, skal du sette inn nye batterier.

LED skrur seg ikke på

Batteriene har ikke kapasitet.

• Installer to nye høykvalitets AAA-batterier av anerkjent merke i spikerslagsensoren.

• Forsikre deg om at hvert batteri er installert korrekt i henhold til (+) og (–) som vist inne i batterihuset.

Spikerslagsensoren nner ikke spikerslag

• Forsikre deg om at batteriene fungerer skikkelig.

• Forsikre deg om at du har plassert spikerslagsensoren på en vegg laget av gips eller et annet vanlig byggemateriale. Spikerslagsensoren vil ikke oppdage objekter i betong, mørtel, lecablokker, murstein, gips, teppegulv, foliebelagte materialer, metalloverater eller keramiske iser.

• Forsikre deg om at du har plassert spikerslagsensoren att mot veggen, at spikerslagsensoren er i vertikal posisjon (parallelt med en dør eller vindu) og at du trykker og holder midtknappen når du beveger sensoren SAKTE mot veggen.

• Forsikre deg om at veggen ikke er for tykk. STHT77587 kan brukes på vegger < 0,75" (19 mm) tykke og STHT77588 kan brukes på vegger < 1,5" (38 mm) tykke.

• Forsikre deg om at veggen har en smidig overate.

• Forsikre deg om at temperaturen er innenfor det spesiserte

bruksområdet og relative fuktighet.

Service og reparasjoner

Merk: Ved å demontere verktøyet bortfaller alle garantier på produktet.

For å sikre produktets SIKKERHET og PÅLITELIGHET, skal

alle reparasjoner, vedlikehold og justeringer utføres av et godkjent servicesenter. Service eller vedlikehold som utføres av

ukvalisert personell kan føre til personskade. For å nne ditt

nærmeste STANLEY servicesenter, gå til www.2helpU.com.

Begrenset garanti

Innen en periode på ett (1) år, vil vi erstatte produktet dersom det svikter på grunn av feil ved materialer eller produksjonen.

IKKE LEVER PRODUKTET TILBAKE TIL BUTIKKEN. Vennligst

ring 1-800-262-2161 (M-F, 8-5 EST) eller gå til www.2helpU.com for informasjon.

Page 65

Spesikasjoner

STHT77587 STHT77588

Finne spikerslag av tre opp til ,75" (19 mm) tykk gipsvegg opp til 1" (25 mm) tykk gipsvegg

Finne spikerslag av metall opp til ,75" (19 mm) tykk gipsvegg opp til 1,5" (38 mm) tykk gipsvegg

Oppdag strømførende ledning 110V @ 60 Hz (220V @ 50Hz)

Nøyaktighet - senter av spikerslag +/- 1/4" (6,35 mm) under 1/2" - 3/4"

Nøyaktighet - senter av spikerslag av metall +/- 1/4" (6,35 mm) under 1/2" - 3/4"

Strømkilde 2 AAA (1,5 V) batterier (3 V DC)

Batterilevetid < 10 timers kontinuerlig bruk

Automatisk kalibrering Ja

Slår seg automatisk av når du slipper

PÅ-knappen

Ikke-ripende overate Ja

Relativ luftfuktighet 35% - 55%

Brukstemperatur 32 °F til 122 °F (0 °C til 50 °C)

Lagringstemperatur -4 °F til 158 °F (-20 °C til 70 °C)

opp til 2" (50,8 mm) tykk gipsvegg fra en distanse på 2" - 18"

(0,05 m - 0,5 m) vil strøm-LED lyse

(12,7 mm - 19 mm) tykk gipsvegg

ved <2,4V (+/- 0,3V), vil strøm- LED blinke for å indikere lavt batteri

+/- 1/4" (6,35 mm) under 1/2" - 1,5"

(12,7 mm - 38 mm) tykk gipsvegg

+/- 1/4" (6,35 mm) under 1/2" - 1,5"

(12,7 mm - 38 mm) tykk gipsvegg

Page 66

Spis treści

AAA

Made in China

AAA

Made in China

• Informacje o wykrywaczu

• Bezpieczeństwo użytkownika

• Bezpieczne użytkowanie baterii

• Instalacja baterii AAA

• Korzystanie z wykrywacza

• Konserwacja

• Rozwiązywanie problemów

• Serwis i naprawy

• Gwarancja

• Dane techniczne

Informacje o wykrywaczu

Wykrywacz Stud Sensor STHT77587/STHT77588 wykorzystuje

sygnały elektroniczne do wykrywania środków drewnianych lub metalowych proli, belek lub przewodów prądu zmiennego pod napięciem przez płyty gipsowo-kartonowe i inne powszechnie stosowane materiały budowlane.

UWAGA:

• Wykrywacz nie będzie wykrywać obiektów znajdujących

się w betonie, zaprawie murarskiej, bloczkach, cegłach, tynku, dywanie, materiałach pokrytych folią, powierzchniach metalowych lub płytkach ceramicznych.

• Wykrywacz nie jest przeznaczony do lokalizacji przedmiotów

wykonanych z metali nieżelaznych lub tworzyw sztucznych,

jak rury.

Po wykryciu środka drewnianego lub metalowego prolu po jednym przesunięciu urządzenia po powierzchni, wykrywacz

Stud Sensor STHT77587/STHT77588 informuje o tym

włączeniem diody LED oraz sygnałem dźwiękowym. Otwór na ołówek pozwala na łatwe zaznaczenie krawędzi prolu.

Deklaracja zgodności WE

Stanley oświadcza niniejszym, że produkt STHT77587/STHT77588 jest zgodny z kluczowymi wymogami i pozostałymi postanowieniami

dyrektywy 1999/5/WE.

Pełny tekst deklaracji zgodności WE można zamówić pod

adresem Stanley Tools, Egide Walschaertsstraat 14-16,

2800 Mechelen, Belgia, lub pobrać z następującej strony

internetowej: www.2helpU.com.

Bezpieczeństwo użytkownika

Wytyczne dotyczące bezpieczeństwa

Podane poniżej denicje określają stopień zagrożenia oznaczony danym słowem. Proszę przeczytać instrukcję i zwracać uwagę na te symbole.

OSTRZEŻENIE: Informuje o potencjalnym

niebezpieczeństwie. Nieprzestrzeganie tego zalecenia może spowodować poważne obrażenia ciała.

PRZESTROGA: Informuje o potencjalnym

niebezpieczeństwie. Nieprzestrzeganie tego zalecenia może prowadzić do obrażeń ciała od lekkiego do średniego stopnia.

UWAGA: Informuje o czynnościach nie powodujących obrażeń ciała, lecz mogących prowadzić do

szkód materialnych.

W razie jakichkolwiek pytań lub komentarzy dotyczących

tego narzędzia lub innych narzędzi STANLEY®, odwiedź

witrynę www.2helpU.com.

OSTRZEŻENIE:

Uważnie przeczytać instrukcję

w całości. Nieprzestrzeganie ostrzeżeń i treści

instrukcji może prowadzić do poważnych obrażeń ciała.

ZACHOWAĆ INSTRUKCJĘ

OSTRZEŻENIE:

Następujące informacje o etykiecie można

znaleźć w narzędziu dla bezpieczeństwa.

Page 67

OSTRZEŻENIE:

Jeżeli urządzenie jest używane w sposób nieokreślony przez producenta, może zostać osłabiona ochrona zapewniona przez ten sprzęt.

PRZESTROGA:

Chronić oczy. Zawsze używać okularów ochronnych.

OSTRZEŻENIE:

To urządzenie nie jest przyrządem pomiarowym i nie wolno stosować go zamiast woltomierza.

OSTRZEŻENIE:

Dioda LED lub symbol wykrycia przewodu ma jedynie charakter pomocniczy i w niektórych

sytuacjach opcja wykrywania napięcia może nie wskazywać precyzyjnie obecności napięcia w ścianie w razie wewnętrznej usterki urządzenia lub jego nieprawidłowej obsługi, dlatego też nie należy polegać wyłącznie na urządzeniu w celu wykrywania obecności niebezpiecznego napięcia. Należy również korzystać z innych źródeł informacji, takich jak plany instalacji lub wzrokowa identykacja przewodów lub

punktów wprowadzania przewodów do korytek.

Zawsze przestrzegać odpowiednich zasad bezpieczeństwa i stosować oddzielną metodę wykrywania w celu sprawdzenia, czy przewody nie są pod napięciem przed rozpoczęciem pracy.

OSTRZEŻENIE:

Zawsze wyłączać zasilanie prądem zmiennym na czas pracy w pobliżu okablowania.

OSTRZEŻENIE:

Kable ekranowane lub kable w metalowych

kanałach kablowych, osłonach, ścianach zawierających metal lub grubych i gęstych ścianach mogą nie zostać wykryte.

PRZESTROGA:

Używać środków ochrony osobistej. Zawsze zakładać okulary ochronne. W zależności od warunków pracy, sprzęt ochronny, taki jak maska przeciwpyłowa, buty robocze o dobrej przyczepności, kask i ochronniki słuchu zmniejszają ryzyko szkody

dla zdrowia.

WAŻNA UWAGA DOTYCZĄCA BEZPIECZEŃSTWA

Zapewnić poprawność wykrywania przewodów pod napięciem. Zawsze trzymać wykrywacz STHT77587/STHT77588 jedynie za uchwyt. Trzymać w dłoni między kciukiem a pozostałymi

palcami (rysunek C).

Bezpieczne korzystanie z baterii

OSTRZEŻENIE:

Baterie mogą wybuchnąć lub ulec rozszczelnieniu, powodując obrażenia ciała lub pożar. W celu ograniczenia ryzyka:

• Dokładnie przestrzegać wszystkich instrukcji i ostrzeżeń podanych na baterii i jej opakowaniu.

• Zawsze wkładać baterie z poprawnym ustawieniem biegunów

(+ i –) zgodnie z oznaczeniami na baterii i sprzęcie.

• Nie dopuszczać do zwarcia biegunów baterii.

• Nie ładować jednorazowych baterii.

• Nie używać w komplecie zużytych i nowych baterii.

Wymieniać zawsze wszystkie baterie w tym samym czasie

na nowe tej samej marki i tego samego typu.

• Wyjmować rozładowane baterie niezwłocznie i usuwać je zgodnie z lokalnymi przepisami.

• Nie wrzucać baterii do ognia.

• Przechowywać baterie w miejscu niedostępnym dla dzieci.

Instalacja baterii AAA

Włożyć dwie nowe baterie AAA do wykrywacza STHT77577

lub STHT77588.

Podnieś zatrzask na spodzie urządzenia (rysunek B 1),

aby odblokować pokrywę komory baterii.

Przesunąć pokrywę do góry (rysunek B 2) i zdjąć ją po

oddzieleniu od wykrywacza.

Włożyć dwie nowe baterie AAA wysokiej jakości, zwracając

uwagę na prawidłowe położenie biegunów - i + wszystkich baterii zgodnie z oznaczeniami wewnątrz komory baterii

(rysunek B 3).

Page 68

Założyć pokrywę z powrotem na wykrywacz.

• Włożyć dwa bolce na górze pokrywy w otwory

w wykrywaczu (rysunek B 4).

• Powoli opuszczać pokrywę i wciskać ją w dół, aż zatrzask zablokuje ją pewnie na wykrywaczu (rysunek B 5).

Nacisnąć , aby przetestować wykrywacz.

• Wszystkie diody LED, z wyjątkiem zielonej diody LED

zasilania powinny zaświecić na sekundę i zgasnąć.

• Po każdym naciśnięciu , zielona dioda LED zasilania powinna świecić, informując, że baterie są

w dobrym stanie. Jeśli dioda LED miga lub nie świeci, wymienić baterie.

Korzystanie z wykrywacza

Wykrywacz pomaga w wykrywaniu drewnianych lub metalowych

belek i proli oraz przewodów prądu zmiennego w ściankach

gipsowo-kartonowych.

• STHT77587 pracuje z ściankami gipsowo-kartonowymi

o grubości do 19 mm (3/4").

• STHT77588 pracuje z ściankami gipsowo-kartonowymi o grubości do 38 mm (1,5").

• STHT77587 i STHT77588 wykrywają napięcie prądu zmiennego przez ścianki gipsowo-kartonowe o grubości

do 50,8 mm (2").

• Kiedy wykrywacz wykryje napięcie prądu zmiennego,

wyemituje kilka krótkich (naprzemiennych) sygnałów dźwiękowych i dioda prądu zmiennego AC zaświeci się

(rysunek A 3).

• Kiedy wykryty zostanie środek prolu/belki, wykrywacz wyemituje włączy środkową diodę LED (rysunek A 5).

• Kiedy wykryty zostanie jednocześnie środek belki i przewód

prądu zmiennego pod napięciem, wykrywacz wyemituje zarówno długie, jak i krótkie sygnały dźwiękowe, a także włączy środkową diodę LED oraz diodę LED prądu zmiennego (AC). Diody LED prądu zmiennego będą migać w sposób ciągły.

Wykrywanie belki

Aby trzymać wykrywacz prawidłowo, połóż kciuk na

jednej z bocznych ścianek wykrywacza, palec wskazujący i wnętrze dłoni połóż na środku wykrywacza, a pozostałe palce tej samej dłoni na drugiej bocznej ściance

wykrywacza (rysunek C).

Przyłóż wykrywacz płasko do ściany i równolegle do

drzwi lub okna na tej samej ścianie, co pozwala na zorientowanie się, jak belki są umieszczone za ścianą.

Nie przesuwając wykrywacza belek, naciśnij palcem

wskazującym i przytrzymaj przycisk , aż wszystkie diody LED (z wyjątkiem zielonej diody LED zasilania ) zgasną (po 1 sekundzie).

Trzymając nadal wciśnięty przycisk , POWOLI przesuń

wykrywacz belek w lewo lub w prawo na ścianie.

Podczas przesuwania wykrywacza zwróć uwagę na jego

diody LED.

• Jeśli zapali się (ilustracja A 7), przesuń

wykrywacz w lewo, aby znaleźć najbliższą belkę.

• Jeśli zapali się (ilustracja A 4), przesuń wykrywacz w prawo, aby znaleźć najbliższą belkę.

Kiedy środkowa dioda LED (rysunek A 5) świeci,

wykrywacz wykrył środek profilu (rysunek D 1).

• PRZESTAŃ przesuwać wykrywacz.

• PRZESTAŃ naciskać (ilustracja

Użyj ołówka, aby przez otwór w wykrywaczu belek

(ilustracja D 3) oznaczyć aktualną pozycję wskazującą

środek belki.

Aby znaleźć kolejną belkę, należy powtórzyć

powyższe czynności.

Wykrywanie przewodów prądu zmiennego pod napięciem

Aby trzymać wykrywacz prawidłowo, połóż kciuk na

jednej z bocznych ścianek wykrywacza, palec wskazujący i wnętrze dłoni połóż na środku wykrywacza, a pozostałe palce tej samej dłoni na drugiej bocznej ściance

wykrywacza (rysunek C).

Ostrożnie przyłóż wykrywacz płasko do ściany i równolegle

do drzwi lub okna na tej samej ścianie, co pozwala na zorientowanie się, jak belki są umieszczone za ścianą.

Page 69

Nie przesuwając wykrywacza belek, naciśnij i przytrzymaj

przycisk , aż wszystkie diody LED (z wyjątkiem zielonej diody LED zasilania ) zgasną (po 1 sekundzie).

Trzymając nadal wciśnięty przycisk , POWOLI przesuń

wykrywacz belek w lewo lub w prawo na ścianie.

Podczas przesuwania wykrywacza zwróć uwagę na diody

LED. Dioda LED prądu zmiennego (ilustracja A 3) zacznie świecić. W związku z tym, że

przewody prądu zmiennego są zwykle przymocowane do belek, kierunkowe diody LED są pomocne w lokalizowaniu znajdujących się pod napięciem przewodów prądu zmiennego, które mogą być przymocowane do najbliższej belki.

• Jeśli zapali się (ilustracja A 7), przesuń wykrywacz w lewo, aby znaleźć najbliższą belkę.

• Jeśli zapali się (ilustracja A 4), przesuń wykrywacz w prawo, aby znaleźć najbliższą belkę.

• Jeśli napięcie prądu zmiennego zostanie wykryte w odległości 0,05 m - 0,5 m (2-18") od aktualnego położenia wykrywacza, dioda LED prądu zmiennego (ilustracja A

) będzie migać.

• Jeśli napięcie prądu zmiennego zostanie wykryte w

pobliżu środka elementu konstrukcyjnego, dioda LED prądu zmiennego będzie migać, środkowa czerwona dioda LED (ilustracja A 5) zacznie świecić, a wykrywacz będzie emitować krótkie naprzemienne sygnały dźwiękowe (sygnalizacja wykrycia prądu zmiennego) i powtarzać je do czasu zakończenia

wciskania .

Uwaga: ładunki elektrostatyczne, które mogą powstawać na płytach gipsowo-kartonowych, powodują rozszerzenie obszaru wykrywania napięcia na wiele centymetrów po obu stronach rzeczywistego położenia przewodu elektrycznego. Aby pomóc w wykryciu położenia przewodu, skanować, trzymając urządzenie 13 mm - 50 mm od powierzchni ściany lub położyć drugą dłoń na powierzchni około 30 cm od czujnika.

Konserwacja

• Gdy wykrywacz belek jest wyłączony, oczyścić zewnętrzne części wilgotną ściereczką, a następnie wytrzeć wykrywacz suchą ściereczką do sucha.

• Mimo że zewnętrzne powierzchnie wykrywacza belek są odporne na działanie rozpuszczalników, NIGDY nie należy ich używać do jego czyszczenia.

• Przechowywać wykrywacz w czystym miejscu w temperaturze od -20˚C (-4 ˚F) do 70˚C (158˚F).

Rozwiązywanie problemów

Dioda LED miga

Poziom naładowania baterii jest niski.

• Sprawdzić baterie AAA, aby potwierdzić, czy:

• Wszystkie baterie są włożone poprawnie, zgodnie

z oznaczeniem biegunów (+) i (-) w komorze baterii.

• Styki baterii są czyste i nie noszą oznak rdzy lub korozji.

• Baterie są nowe i wysokiej jakości, aby ograniczyć ryzyko

wycieku elektrolitu z baterii.

• Dopilnować, aby baterie AAA były w dobrym stanie

technicznym. W razie wątpliwości wymienić baterie na nowe.

Dioda LED nie włącza się

Rozładowane baterie.

• Włożyć dwie nowe, markowe baterie AAA

do wykrywacza.

• Dopilnować, aby wszystkie baterie były włożone

poprawnie, zgodnie z oznaczeniem biegunów (+) i (-) w komorze baterii.

Wykrywacz nie wykrywa belek

• Sprawdzić, czy baterie są sprawne.

• Sprawdzić, czy wykrywacz został przyłożony do ściany

gipsowo-kartonowej lub innego często stosowanego materiału budowlanego. Wykrywacz nie będzie wykrywać działać na ścianach wykonanych z betonu, zaprawy murarskiej, bloczków, cegieł, tynku, dywanu, materiałach pokrytych folią, powierzchniach metalowych lub płytkach ceramicznych.

• Koniecznie przyłożyć wykrywacz płasko do ściany, trzymając go pionowo (równolegle do drzwi lub okna) i przytrzymywać wciśnięty środkowy przycisk podczas przesuwania

wykrywacza POWOLI po ścianie.

• Ściana nie może być za gruba. STHT77587 można używać

na ścianach o grubości < 19 mm (0,75"), a STHT77588 na ścianach o grubości < 38 mm (1,5").

• Dopilnować, aby powierzchnia ściany była gładka.

Page 70

• Sprawdzić, czy temperatura mieści się w podanym

Zakresie roboczym oraz czy wilgotność względna jest odpowiednia.

Serwis i naprawy

Uwaga: Demontaż narzędzia powoduje utratę gwarancji

na produkt.

Aby zapewnić BEZPIECZEŃSTWO i NIEZAWODNOŚĆ produktu, naprawy, konserwację i regulację należy przeprowadzać w autoryzowanym serwisie. Czynności

serwisowe lub konserwacyjne wykonane przez

niewykwalikowany personel mogą prowadzić do ryzyka obrażeń ciała. Aby odszukać najbliższy serwis STANLEY, przejdź do www.2helpU.com.

Ograniczona gwarancja

Jeśli w czasie jednego (1) roku produkt nie będzie działać prawidłowo w wyniku wad materiałowych lub wad wykonania, wymienimy go. NIE ZWRACAĆ PRODUKTU W SKLEPIE. Zadzwoń pod nr 1-800-262-2161 (pon.-pt., 8-5 czasu

EST) lub wejdź na stronę www.2helpU.com, aby uzyskać szczegółowe informacje.

Page 71

Dane techniczne

STHT77587 STHT77588

Wykrywanie drewnianych proli w ściankach gipsowo-kartonowych

Wykrywanie metalowych proli w ściankach gipsowo-kartonowych

Wykrywanie przewodów prądu zmiennego pod napięciem

110 V z 60 Hz (220 V z 50 Hz)

Dokładność - środek belki drewnianej +/- 6,35 mm (1/4") za ścianką

Dokładność - środek belki metalowej +/- 6,35 mm (1/4") za ścianką

Źródło zasilania 2 baterie rozmiaru AAA (1,5 V), (3 V prądu stałego)

Trwałość baterii < 10 h ciągłego użytkowania

Automatyczna kalibracja Tak

Automatyczne wyłączanie po zwolnieniu przycisku włączenia

Powierzchnia niebrudząca Tak

Wilgotność względna 35% - 55%

Temperatura robocza 0 °C do 50 °C (32 °F do 122 °F)

Temperatura przechowywania -20 °C do 70 °C (-4 °F do 158 °F)

o grubości do 19 mm (0,75")

w ściankach gipsowo-kartonowych o grubości do 50,8 mm (2") z odległości

gipsowo-kartonową o grubości

12,7 mm - 19 mm (1/2" - 3/4")

gipsowo-kartonową o grubości

12,7 mm - 19 mm (1/2" - 3/4")

z <2,4 V (+/- 0,3 V), dioda LED zasilania miga, informując o słabym

0,05 - 0,5 m (2"-18"), dioda AC zaświeci

poziomie energii baterii

w ściankach gipsowo-kartonowych

o grubości do 25 mm (1")

w ściankach gipsowo-kartonowych

o grubości do 38 mm (1,5")

+/- 6,35 mm (1/4") za ścianką

gipsowo-kartonową o grubości

12,7 mm - 38 mm (1/2" - 1,5")

+/- 6,35 mm (1/4") za ścianką

gipsowo-kartonową o grubości

12,7 mm - 38 mm (1/2" - 1,5")

Tak

Page 72

Περιεχόμενα

• Πληροφορίες για τον ανιχνευτή ορθοστατών

• Ασφάλεια χρήστη

• Ασφάλεια χρήσης μπαταριών

• Εγκατάσταση μπαταριών AAA

• Χρήση του ανιχνευτή ορθοστατών

• Συντήρηση

• Αντιμετώπιση προβλημάτων

• Σέρβις και επισκευές

• Εγγύηση

• Προδιαγραφές

Πληροφορίες για τον ανιχνευτή ορθοστατών

Ο ανιχνευτής ορθοστατών STHT77587/STHT77588 χρησιμοποιεί ηλεκτρικά σήματα για να εντοπίζει το μέσον ξύλινων ή μεταλλικών ορθοστατών ή ηλεκτροφόρους αγωγούς εναλλασσόμενου ρεύματος (AC) που βρίσκονται πίσω από τοιχοποιία ξηρής δόμησης ή από άλλα κοινά οικοδομικά υλικά.

ΠΑΡΑΚΑΛΟΥΜΕ ΣΗΜΕΙΩΣΤΕ:

• Ο ανιχνευτής ορθοστατών δεν μπορεί να ανιχνεύσει

αντικείμενα που καλύπτονται από σκυρόδεμα, κονίαμα, δομικά μπλοκ, τούβλα, σοβά, μοκέτες ή χαλιά, υλικά με επικάλυψη μεταλλικής μεμβράνης, μεταλλικές επιφάνειες ή κεραμικά πλακίδια.

• Ο ανιχνευτής ορθοστατών δεν είναι σχεδιασμένος για να εντοπίζει μη σιδηρούχα ή πλαστικά αντικείμενα όπως σωλήνες.

Μόλις ανιχνευτεί το κέντρο ενός ξύλινου ή μεταλλικού ορθοστάτη στη διάρκεια ενός περάσματος κατά μήκος της επιφάνειας, ο ανιχνευτής ορθοστατών STHT77587/STHT77588 ενεργοποιεί μια LED και παράγει ένα ηχητικό σήμα. Μια οπή σήμανσης σας επιτρέπει να σημειώνετε εύκολα το κέντρο των ορθοστατών

Δήλωση συμμόρφωσης ΕΚ

Stanley με την παρούσα δηλώνει ότι το προϊόν STHT77587/ STHT77588 βρίσκεται σε συμμόρφωση με τις ουσιώδεις

απαιτήσεις και όλες τις άλλες διατάξεις της Οδηγίας 1999/5/ΕΚ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΚ μπορείτε

να το ζητήσετε από τη Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium (Βέλγιο) ή είναι διαθέσιμο στην εξής διεύθυνση στο Διαδίκτυο: www.2helpU.com.

Ασφάλεια χρήστη

Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Διαβάστε το εγχειρίδιο και προσέξτε αυτά τα σύμβολα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, αν δεν αποφευχθεί, θα μπορούσε να προκαλέσει σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια πρακτική που δεν σχετίζεται με τραυματισμό ατόμων, η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλικές ζημιές.

Αν έχετε οποιεσδήποτε ερωτήσεις ή σχόλια σχετικά με

αυτό ή οποιοδήποτε εργαλείο STANLEY®, μεταβείτε στον

ιστότοπο www.2helpU.com.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Διαβάστε και κατανοήστε όλες τις

οδηγίες. Η μη τήρηση των προειδοποιήσεων

και οδηγιών που περιέχονται στο παρόν εγχειρίδιο μπορεί να έχει ως συνέπεια σοβαρές σωματικές βλάβες.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Μπορείτε να βρείτε τις παρακάτω πληροφορίες ετικέτας στο εργαλείο σας για την ασφάλειά σας.

Page 73

AAA

Made in China

AAA

Made in China

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Εάν ο εξοπλισμός χρησιμοποιείται κατά τρόπο που δεν καθορίζεται από τον κατασκευαστή, η προστασία που παρέχεται από τον εξοπλισμό μπορεί να είναι μειωμένη.

ΠΡΟΣΟΧΗ:

Προστατεύετε τα μάτια σας. Να φοράτε προστατευτικά γυαλιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Αυτό το εργαλείο δεν προορίζεται για συσκευή μέτρησης και δεν πρέπει να χρησιμοποιείται ως υποκατάστατο βολτομέτρου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Η λυχνία LED ή το σύμβολο Ανίχνευσης ηλεκτροφόρου αγωγού αποτελεί απλά μια ένδειξη και σε ορισμένες περιπτώσεις η επιλογή ανίχνευσης τάσης ίσως να μην υποδεικνύει με ακρίβεια την ύπαρξη τάσης σε έναν τοίχο σε περίπτωση εσωτερικής βλάβης της συσκευής ή ακατάλληλης χρήσης, και επομένως δεν πρέπει να στηρίζεστε αποκλειστικά σε αυτή για την αναγνώριση της παρουσίας επικίνδυνων τάσεων. Θα πρέπει να χρησιμοποιείτε και άλλα στοιχεία όπως τα κατασκευαστικά σχέδια ή οπτική αναγνώριση σημείων εισόδου καλωδίων ή προστατευτικών σωλήνων καλωδίων.

Πάντα να τηρείτε κατάλληλες πρακτικές ασφαλείας και να χρησιμοποιείτε ξεχωριστή μέθοδο ανίχνευσης για να επαληθεύσετε την απενεργοποιημένη κατάσταση, πριν αρχίσετε την εργασία σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ρεύματος AC όταν εργάζεστε κοντά σε καλωδίωση.

Πάντα να απενεργοποιείτε την παροχή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Οι θωρακισμένοι αγωγοί ή οι αγωγοί που βρίσκονται μέσα σε μεταλλικούς προστατευτικούς σωλήνες, θήκες, τοίχους με μεταλλική επικάλυψη ή μεγάλου πάχους τοίχους με πυκνό υλικό ενδέχεται να μην ανιχνευτούν.

ΠΡΟΣΟΧΗ:

Χρησιμοποιείτε ατομικό εξοπλισμό προστασίας. Φοράτε πάντα προστασία ματιών. Ανάλογα με τις συνθήκες εργασίας, η χρήση προστατευτικού εξοπλισμού, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, κράνους και προστασίας ακοής, θα μειώσει τον κίνδυνο για σωματικές βλάβες.

ΣΗΜΑΝΤΙΚΗ ΕΙΔΟΠΟΙΗΣΗ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Εξασφαλίστε σωστή ανίχνευση των ηλεκτροφόρων αγωγών. Πάντα να κρατάτε τον ανιχνευτή ορθοστατών STHT77587/ STHT77588 μόνο από την περιοχή της λαβής. Να τον πιάνετε ανάμεσα στα δάκτυλα και τον αντίχειρα ενώ κάνετε επαφή με την παλάμη σας (Εικόνα C).

Ασφάλεια χρήσης μπαταριών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Οι μπαταρίες μπορεί να εκραγούν ή να παρουσιάσουν διαρροή και να προκαλέσουν τραυματισμό ή πυρκαγιά. Για να μειώσετε αυτό

τον κίνδυνο:

• Τηρείτε προσεκτικά όλες τις οδηγίες και προειδοποιήσεις πάνω στις ετικέτες και στη συσκευασία των μπαταριών.

• Πάντα εισάγετε τις μπαταρίες με τη σωστή πολικότητα (+ και –), όπως αυτή επισημαίνεται πάνω στην κάθε μπαταρία και στον εξοπλισμό.

• Μη βραχυκυκλώνετε τους ακροδέκτες των μπαταριών.

• Μη φορτίζετε τις μη επαναφορτιζόμενες μπαταρίες.

• Μη χρησιμοποιείτε μαζί παλιές και νέες μπαταρίες.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες με νέες, ίδιας μάρκας και τύπου.

• Αφαιρείτε άμεσα τις εξαντλημένες μπαταρίες και απορρίπτετέ τις σύμφωνα με τους τοπικούς κανονισμούς.

• Μην απορρίπτετε τις μπαταρίες στη φωτιά.

• Κρατάτε τις μπαταρίες μακριά από παιδιά.

Page 74

Εγκατάσταση μπαταριών

AAA

Τοποθετήστε δύο νέες μπαταρίες AAA στον ανιχνευτή ορθοστατών STHT77577 ή STHT77588.

Στην κάτω πλευρά του ανιχνευτή ορθοστατών, ανυψώστε την

ασφάλιση (Εικόνα B 1) για να απασφαλίσετε το κάλυμμα του διαμερίσματος μπαταριών.

Μετακινήστε το κάλυμμα προς τα πάνω

(Εικόνα B 2) και αφαιρέστε το όταν διαχωριστεί από τον ανιχνευτή ορθοστατών.

Τοποθετήστε δύο νέες, υψηλής ποιότητας μπαταρίες τύπου

AAA, προσέχοντας απαραίτητα να τοποθετήσετε τα άκρα - και + κάθε μπαταρίας όπως υποδεικνύεται στο εσωτερικό του διαμερίσματος μπαταριών (Εικόνα B 3).

Τοποθετήστε πάλι το κάλυμμα στον ανιχνευτή ορθοστατών.

• Εισάγετε τους δύο πείρους στο πάνω μέρος του

καλύμματος μέσα στις οπές στον ανιχνευτή ορθοστατών (Εικόνα B 4).

• Αργά χαμηλώστε το κάλυμμα και πιέστε έως ότου η ασφάλιση ασφαλίσει καλά στον ανιχνευτή ορθοστατών

(Εικόνα B 5).

Πιέστε για να δοκιμάσετε τον ανιχνευτή ορθοστατών.

• Όλες οι LED εκτός από την πράσινη LED Λειτουργίας

θα πρέπει να ανάψουν για ένα δευτερόλεπτο και μετά

να σβήσουν.

• Όταν πιέζετε , η πράσινη LED Λειτουργίας θα πρέπει να ανάβει για να υποδεικνύει ότι οι μπαταρίες είναι εντάξει. Αν αυτή η LED αναβοσβήνει ή δεν ανάβει, αλλάξτε τις μπαταρίες.

Χρήση του ανιχνευτή ορθοστατών

Ο ανιχνευτής ορθοστατών θα σας βοηθά να εντοπίζετε ξύλινους ή μεταλλικούς ορθοστάτες και τάση AC πίσω από τοιχοποιία ξηρής δόμησης.

• Ο STHT77587 θα λειτουργεί σε τοίχο ξηρής δόμησης πάχους έως 19 mm (3/4").

• Ο STHT77588 θα λειτουργεί σε τοίχο ξηρής δόμησης πάχους έως 38 mm (1,5").

• Οι STHT77587 και STHT77588 θα ανιχνεύουν τάση AC μέσα από τοίχο ξηρής δόμησης πάχους έως 50,8 mm (2").

• Αν ανιχνευτεί τάση AC, ο ανιχνευτής ορθοστατών θα εκπέμψει μερικούς σύντομους (διακοπτόμενους) ήχους «μπιπ» και θα ανάψει τη LED AC (Εικόνα A 3).

• Αν ανιχνευτεί το κέντρο ενός ορθοστάτη, ο ανιχνευτής ορθοστατών θα ανάψει τη LED κέντρου (Εικόνα A 5).

• Αν ανιχνευτούν ταυτόχρονα τάση AC και το κέντρο ενός ορθοστάτη, ο ανιχνευτής ορθοστατών θα εκπέμψει και το μεγάλης διάρκειας «μπιπ» και τα σύντομα «μπιπ» και θα ανάψει τις LED κέντρου και AC. Οι λυχνίες LED AC θα αναβοσβήνουν συνεχώς. Οι λυχνίες LED AC θα αναβοσβήνουν συνεχώς.

Εύρεση ενός ορθοστάτη

Για να κρατήσετε τον ανιχνευτή ορθοστατών, τοποθετήστε τον

αντίχειρά σας στη μία πλευρά του ανιχνευτή ορθοστατών, το δείκτη σας και την παλάμη σας πάνω στο κέντρο του ανιχνευτή ορθοστατών και τα υπόλοιπα δάκτυλά σας του ίδιου χεριού στην άλλη πλευρά του ανιχνευτή ορθοστατών (Εικόνα C).

Τοποθετήστε τον ανιχνευτή ορθοστατών σε πλήρη επαφή με

τον τοίχο και παράλληλα ως προς μια πόρτα ή παράθυρο στον ίδιο τοίχο, ώστε να έχετε μια ένδειξη του πώς είναι τοποθετημένοι οι ορθοστάτες πίσω από τον τοίχο.

Χωρίς να μετακινήσετε τον ανιχνευτή ορθοστατών,

χρησιμοποιήστε τον δείκτη σας για να πατήσετε και να κρατήσετε πατημένο το έως ότου σβήσουν όλες οι LED (εκτός από την πράσινη LED λειτουργίας ) (1 δευτερόλ.).

Συνεχίζοντας να πατάτε το , μετακινήστε ΑΡΓΑ τον

ανιχνευτή ορθοστατών προς τα αριστερά ή προς τα δεξιά πάνω στον τοίχο.

Καθώς μετακινείτε τον ανιχνευτή ορθοστατών παρακολουθείτε

τις LED του ανιχνευτή.

• Αν ανάψει (Εικόνα A 7), μετακινήστε τον ανιχνευτή ορθοστατών προς τα αριστερά για να βρείτε τον πλησιέστερο ορθοστάτη.

• Αν ανάψει (Εικόνα A 4), μετακινήστε τον ανιχνευτή ορθοστατών προς τα δεξιά για να βρείτε τον πλησιέστερο ορθοστάτη.

Όταν ανάψει η LED κέντρου (Εικόνα A 5), ο

ανιχνευτής ορθοστατών έχει βρει το κέντρο ενός

Page 75

ορθοστάτη (Εικόνα D 1).

• ΣΤΑΜΑΤΗΣΤΕ να μετακινείτε τον ανιχνευτή ορθοστατών.

• ΣΤΑΜΑΤΗΣΤΕ να πατάτε (Εικόνα D 2).

Χρησιμοποιήστε ένα μολύβι μέσα από την οπή στον

ανιχνευτή ορθοστατών (Εικόνα D 3) για να σημαδέψετε την τρέχουσα θέση ως το μέσον του ορθοστάτη.

Για να βρείτε έναν άλλο ορθοστάτη στον τοίχο, επαναλάβετε

τα ίδια βήματα.

Εύρεση ηλεκτροφόρου αγωγού AC

Για να κρατήσετε τον ανιχνευτή ορθοστατών, τοποθετήστε τον

Απαλά τοποθετήστε τον ανιχνευτή ορθοστατών σε πλήρη

επαφή με τον τοίχο και παράλληλα ως προς μια πόρτα ή παράθυρο στον ίδιο τοίχο, ώστε να έχετε μια ένδειξη του πώς είναι τοποθετημένοι οι ορθοστάτες πίσω από τον τοίχο.

Χωρίς να μετακινήσετε τον ανιχνευτή ορθοστατών, πατήστε

και κρατήστε πατημένο το έως ότου σβήσουν όλες οι LED (εκτός από την πράσινη LED λειτουργίας ) (1 δευτ.).

Συνεχίζοντας να πατάτε , μετακινήστε ΑΡΓΑ τον ανιχνευτή

ορθοστατών προς τα αριστερά ή προς τα δεξιά πάνω στον τοίχο.

Καθώς μετακινείτε τον ανιχνευτή ορθοστατών, παρακολουθείτε

τις LED. Η LED AC (Εικόνα A 3) θα αρχίσει να φωτίζει. Επειδή τα καλώδια AC συνήθως στερεώνονται στους ορθοστάτες, οι LED κατεύθυνσης θα σας βοηθήσουν να βρείτε τους ηλεκτροφόρους αγωγούς AC που μπορεί να είναι στερεωμένοι στον πλησιέστερο ορθοστάτη.

• Αν εντοπιστεί τάση AC εντός 0,05 m - 0,5 m (2»-18») από την τρέχουσα θέση του ανιχνευτή ορθοστατών, θα αναβοσβήνει η LED AC (Εικόνα A 3).

• Αν εντοπιστεί τάση AC κοντά στο μέσον ενός ορθοστάτη, θα ανάψει και η LED AC και η μεσαία κόκκινη LED

(Εικόνα A 5)και ο ανιχνευτής ορθοστατών θα εκπέμψει τα σύντομα εναλλασσόμενα ηχητικά σήματα «μπιπ» (εύρεσης AC) ακολουθούμενα από ένα μεγαλύτερης διάρκειας σταθερό ηχητικό σήμα «μπιπ» (εύρεσης μέσου ορθοστάτη) και θα επαναλαμβάνει αυτά τα ηχητικά σήματα έως ότου σταματήσετε να πατάτε .

Σημείωση:

Τα στατικά ηλεκτρικά φορτία που μπορούν να αναπτυχθούν σε τοιχοποιία ξηρής δόμησης και σε άλλες επιφάνειες, θα επεκτείνουν την περιοχή ανίχνευσης τάσης κατά αρκετές ίντσες σε κάθε πλευρά της πραγματικής θέσης του ηλεκτρικού αγωγού. Για διευκόλυνση στον εντοπισμό της θέσης του αγωγού, πραγματοποιήστε τη σάρωση κρατώντας τη μονάδα 13 mm - 50 mm (½" - 2") από την επιφάνεια του τοίχου ή τοποθετήστε το άλλο σας χέρι στην επιφάνεια περίπου 30 cm από τον ανιχνευτή.

Συντήρηση

• Όταν δεν χρησιμοποιείτε τον ανιχνευτή ορθοστατών,

καθαρίστε τα εξωτερικά μέρη του με ένα ελαφρά υγρό πανί και σκουπίστε τον ανιχνευτή ορθοστατών για να βεβαιωθείτε ότι είναι στεγνός.

• Παρόλο που το εξωτερικό του ανιχνευτή ορθοστατών είναι

ανθεκτικό σε διαλύτες, ΠΟΤΕ μη χρησιμοποιήσετε διαλύτες για να καθαρίσετε τον ανιχνευτή ορθοστατών.

• Αποθηκεύετε τον ανιχνευτή ορθοστατών σε μια καθαρή θέση

σε θερμοκρασία -20 ˚C έως 70 ˚C (-4 ˚F έως 158 ˚F).

Αντιμετώπιση προβλημάτων

Η LED αναβοσβήνει

Η ισχύς της μπαταρίας είναι χαμηλή.

• Ελέγξτε τις μπαταρίες AAA για να βεβαιωθείτε ότι:

• Κάθε μπαταρία έχει εγκατασταθεί σωστά, σύμφωνα με τις

σημάνσεις (+) και (–) που υπάρχουν στο εσωτερικό του διαμερίσματος μπαταρίας.

• Οι επαφές των μπαταριών είναι καθαρές και απαλλαγμένες από σκουριά ή διάβρωση.

• Οι μπαταρίες είναι καινούργιες, υψηλής ποιότητας μπαταρίες, για μείωση της πιθανότητας διαρροής των μπαταριών.

• Βεβαιωθείτε ότι οι μπαταρίες AAA είναι σε καλή κατάσταση λειτουργίας. Αν έχετε αμφιβολία, δοκιμάστε να τοποθετήσετε

Page 76

καινούργιες μπαταρίες.

Η LED δεν ενεργοποιείται

Η μπαταρία είναι εξαντλημένη.

• Εγκαταστήστε δύο νέες, υψηλής ποιότητας, επώνυμες μπαταρίες AAA στον ανιχνευτή ορθοστατών.

• Βεβαιωθείτε ότι κάθε μπαταρία θα εγκατασταθεί σωστά, σύμφωνα με τη σήμανση (+) και (–) που υπάρχει μέσα στο διαμέρισμα μπαταριών.

Ο ανιχνευτής ορθοστατών δεν βρίσκει ορθοστάτες

• Βεβαιωθείτε ότι οι μπαταρίες λειτουργούν.

• Βεβαιωθείτε ότι έχετε τοποθετήσει τον ανιχνευτή ορθοστατών

σε τοίχο κατασκευασμένο από γυψοσανίδα ή άλλο κατάλληλο οικοδομικό υλικό. Ο ανιχνευτής ορθοστατών δεν θα λειτουργεί σε τοίχους από σκυρόδεμα, κονίαμα, δομικά μπλοκ, τούβλα, σοβά, μοκέτες ή χαλιά, υλικά με επικάλυψη μεταλλικής μεμβράνης, μεταλλικές επιφάνειες ή κεραμικά πλακίδια.

• Βεβαιωθείτε ότι έχετε τοποθετήσει τον ανιχνευτή ορθοστατών σε πλήρη επαφή με τον τοίχο, ο ανιχνευτής ορθοστατών είναι σε κατακόρυφη θέση (παράλληλα σε πόρτα ή παράθυρο) και

ότι πατάτε και κρατάτε πατημένο το κεντρικό κουμπί καθώς μετακινείτε τον ανιχνευτή ορθοστατών ΑΡΓΑ πάνω στον τοίχο.

• Βεβαιωθείτε ότι ο τοίχος δεν είναι πολύ μεγάλου πάχους. Ο STHT77587 μπορεί να χρησιμοποιηθεί σε τοίχους πάχους < 19 mm (0,75") και o STHT77588 μπορεί να χρησιμοποιηθεί σε τοίχους πάχους < 38 mm (1,5").

• Βεβαιωθείτε ότι ο τοίχος έχει ομαλή επιφάνεια.

• Βεβαιωθείτε ότι η θερμοκρασία είναι μέσα στο προβλεπόμενο

Εύρος λειτουργίας και σχετικής υγρασίας.

Σέρβις και επισκευές

Σημείωση: Η αποσυναρμολόγηση του εργαλείου θα καταστήσει άκυρες όλες τις εγγυήσεις για το προϊόν.

Για να διασφαλίσετε ΑΣΦΑΛΕΙΑ και ΑΞΙΟΠΙΣΤΙΑ, οι επισκευές, η συντήρηση και οι ρυθμίσεις θα πρέπει να πραγματοποιούνται από εξουσιοδοτημένα κέντρα σέρβις. Το σέρβις ή η συντήρηση που διεξάγονται από μη εξειδικευμένο προσωπικό μπορεί να επιφέρουν κίνδυνο τραυματισμού. Για να εντοπίσετε το πλησιέστερό σας κέντρο σέρβις STANLEY, μεταβείτε στον ιστότοπο

www.2helpU.com.

Περιορισμένη εγγύηση

Στη διάρκεια της περιόδου του ενός (1) έτους, αν αυτό το προϊόν παρουσιάσει αστοχία λόγω ελαττωμάτων στο υλικό ή στην εργασία, θα το αντικαταστήσουμε. ΜΗΝ ΕΠΙΣΤΡΕΨΕΤΕ ΤΟ ΠΡΟΪΟΝ ΣΤΟ ΚΑΤΑΣΤΗΜΑ. Για λεπτομέρειες καλέστε 1-800-262-2161 (Δευτέρα - Παρασκευή, 8-5 Ανατολική επίσημη ώρα) ή επισκεφθείτε τον ιστότοπο www.2helpU.com.

Page 77

Προδιαγραφές

STHT77587 STHT77588

Ανίχνευση ξύλινων ορθοστατών τοιχοποιία ξηρής δόμησης πάχους

Ανίχνευση μεταλλικών ορθοστατών τοιχοποιία ξηρής δόμησης πάχους

Ανίχνευση ηλεκτροφόρων αγωγών AC

110 V @ 60 Hz (220 V @ 50 Hz)

Ακρίβεια - κέντρο ξύλινου ορθοστάτη +/- 6,35 mm (1/4") σε τοιχοποιία

Ακρίβεια - κέντρο μεταλλικού ορθοστάτη +/- 6,35 mm (1/4") σε τοιχοποιία

Πηγή ρεύματος 2 μπαταρίες μεγέθους AAA (του 1,5 V) (3 V DC)

Διάρκεια ζωής μπαταρίας < 10 ώρες συνεχούς χρήσης

Αυτόματη βαθμονόμηση Ναι

Αυτόματη βαθμονόμηση κατά την απελευθέρωση του κουμπιού ενεργοποίησης

Επιφάνεια που δεν αφήνει σημάδια Ναι

Σχετική υγρασία 35% - 55%

Θερμοκρασία λειτουργίας 0 °C έως 50 °C (32 °F έως 122 °F)

Θερμοκρασία αποθήκευσης -20 °C έως 70 °C (-4 °F έως 158 °F)

έως 19 mm (0,75")

τοιχοποιία ξηρής δόμησης πάχους έως 50,8 mm (2")

από απόσταση 0,05 m - 0,5 m (2"-18") θα ανάψει η LED AC

ξηρής δόμησης πάχους κάτω από

12,7 mm - 19 mm (1/2" - 3/4")

ξηρής δόμησης πάχους κάτω από

12,7 mm - 19 mm (1/2" - 3/4")

στα <2,4 V (+/- 0,3 V), η LED Λειτουργίας θα αναβοσβήνει για να

υποδείξει χαμηλή μπαταρία

τοιχοποιία ξηρής δόμησης πάχους

έως 25 mm (1")

τοιχοποιία ξηρής δόμησης πάχους

έως 38 mm (1,5")

+/- 6,35 mm (1/4") σε τοιχοποιία

ξηρής δόμησης πάχους κάτω από

12,7 mm - 38 mm (1/2" - 1,5")

+/- 6,35 mm (1/4") σε τοιχοποιία

ξηρής δόμησης πάχους κάτω από

12,7 mm - 38 mm (1/2" - 1,5")

Ναι

Page 78

Obsah

AAA

Made in China

AAA

Made in China

• Informace o detektoru sloupků

• Bezpečnost uživatele

• Bezpečnost týkající se baterie

• Instalace baterií typu AAA

• Použití detektoru sloupků

• Údržba

• Odstraňování závad

• Servis a opravy

• Záruka

• Technické údaje

Informace o detektoru

sloupků

Detektor sloupků STHT77587/STHT77588 používá elektronické signály pro lokalizaci středu dřevěných nebo kovových sloupků, nebo vodičů pod střídavým napětím ve stěnách ze sádrokartónu nebo v jiných stavebních materiálech.

UVĚDOMTE SI PROSÍM:

• Detektor sloupků nedetekuje předměty v betonu, maltě, stavebních blocích, cihlách, omítce, kobercích, fóliových materiálech, kovových površích nebo keramických obkladech.

• Tento detektor sloupků není určen pro lokalizaci neželezných nebo plastových objektů, jako jsou potrubí.

Jakmile bude po jednom přechodu detektoru přes povrch detekován střed dřevěného nebo kovového sloupku, na

detektoru STHT77587/STHT77588 se rozsvítí LED indikátor

a bude znít zvukový tón. Značkovací otvor vám umožní snadné označení středu sloupku.

Prohlášení o shodě - EC

Společnost Stanley tímto prohlašuje, že tento výrobek STHT77587/STHT77588 splňuje všechny požadavky a všechna další ustanovení směrnice 1999/5/EC.

Kompletní text tohoto prohlášení o shodě EU můžete na požádání získat od společnosti Stanley Tools, Egide

Walschaertsstraat 14-16, 2800 Mechelen, Belgium nebo je k dispozici na následující internetové adrese: www.2helpU.com.

Bezpečnost uživatele

Bezpečnostní pokyny

Níže uvedené denice popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k obsluze a věnujte pozornost těmto symbolům.

VAROVÁNÍ: Označuje potenciálně rizikovou situaci, která, není-li jí zabráněno, může vést k vážnému nebo smrtelnému zranění.

UPOZORNĚNÍ: Označuje potencionálně rizikovou situaci, která, není-li ji zabráněno, může vést k lehkému nebo středně vážnému zranění.

POZNÁMKA: Označuje postup nesouvisející se způsobením zranění, který, není-li mu zabráněno, může vést k poškození zařízení.

Máte-li jakékoli dotazy nebo připomínky týkající se tohoto

nebo jiného výrobku STANLEY®, navštivte adresu

www.2helpU.com.

VAROVÁNÍ:

Přečtěte a nastudujte si všechny

pokyny. Nedodržení varování a pokynů uvedených

v tomto návodu může vést k způsobení zranění.

TYTO POKYNY USCHOVEJTE

VAROVÁNÍ:

Následující informace o štítku najdete na

vašem nástroji pro vaši bezpečnost.

VAROVÁNÍ:

Je-li zařízení používáno způsobem, který není specikován výrobcem, může být ochrana poskytovaná zařízením narušena.

Page 79

UPOZORNĚNÍ:

Chraňte si zrak. Používejte

bezpečnostní ochranné brýle.

VAROVÁNÍ:

Toto nářadí není měřicím zařízením

a nesmí být používáno jako náhrada za voltmetr.

VAROVÁNÍ:

LED kontrolka nebo detekce vodiče pod napětím je pouze indikátorem a v některých situacích nemusí detekce napětí přesně indikovat přítomnost napětí ve stěně v případě selhání interního zařízení nebo nesprávného použití, a proto se uživatel nesmí spoléhat pouze na identikaci přítomnosti takového nebezpečného napětí. Musí být také použity další prostředky pro ověření přítomnosti napětí, jako jsou stavební plány nebo vizuální identikace vodičů nebo vstupních bodů vedení.

Vždy dodržujte správné bezpečnostní postupy a použijte samostatnou detekční metodu k ověření stavu odpojení napájecího napětí před

zahájením práce.

VAROVÁNÍ:

Při práci v blízkosti elektrických vodičů vždy vypněte síťové napájení.

VAROVÁNÍ:

Stíněné vodiče nebo dráty v kovových vedeních, pouzdrech, metalizovaných stěnách nebo silných stěnách s velkou hustotou nemusí být

detekovány.

UPOZORNĚNÍ:

Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. V závislosti na pracovních podmínkách používejte ochranná vybavení, jako jsou maska proti prachu, neklouzavá bezpečná pracovní obuv, pevná přilba a ochrana sluchu, abyste snížili riziko zranění osob.

DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ

Zajistěte správnou detekci vodičů pod napětím. Vždy držte detektor sloupků STHT77587/STHT77588 pouze za rukojeť. Uchopte detektor mezi prsty a palec tak, aby se dotýkal vaší dlaně (obr. C).

Bezpečnostní pokyny

pro baterie

VAROVÁNÍ:

Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit zranění nebo požár. Z důvodu snížení tohoto rizika:

• Pečlivě dodržujte všechny pokyny a varování uvedená na štítku baterie a na obalu.

• Baterie vždy vkládejte se správnou polaritou (+ a –) tak, jak

je vyznačeno na baterii a na zařízení.

• Zabraňte zkratu kontaktů baterie.

• Nenabíjejte poškozené baterie.

• Nekombinujte staré baterie s novými. Staré baterie vždy

nahrazujte novými bateriemi současně, a to stejnou značkou

a typem.

• Vybité baterie okamžitě vyjměte a zlikvidujte v souladu

s místními předpisy.

• Nelikvidujte staré baterie vhazováním do ohně.

• Ukládejte baterie mimo dosah dětí.

Instalace baterií typu AAA

Vložte dvě nové baterie typu AAA do detektoru sloupků

STHT77577 nebo STHT77588.

Zvedněte západku nacházející se na spodní části

detektoru sloupků (obr. B 1), aby došlo k uvolnění krytu úložného prostoru pro baterie.

Nastavte kryt nahoru (obr. B 2) a sejměte jej, aby došlo

k jeho oddělení od detektoru.

Vložte dvě nové kvalitní baterie typu AAA a ujistěte se,

zda jsou kontakty – a + každé baterie v poloze, jaká je vyznačena uvnitř úložného prostoru (obr. B 3).

Nasaďte kryt zpátky na detektor sloupků.

• Zasuňte dva kolíky na horní části krytu do otvorů, které

jsou v detektoru sloupků (obr. B 4).

• Pomalu sklopte kryt a stlačujte jej dolů, dokud nedojde k jeho bezpečnému zajištění v detektoru (obr. B 5).

Page 80

Stiskněte tlačítko , aby došlo k otestování

tohoto detektoru.

• Všechny LED indikátory mimo zeleného LED indikátoru

Power se musí na jednu sekundu rozsvítit a potom musí zhasnout.

• Kdykoli stisknete tlačítko , zelený LED indikátor Power se musí rozsvítit, aby indikoval dobrý stav

baterií. Jestliže tento LED indikátor bliká nebo nedojde-li k jeho rozsvícení, vyměňte baterie.

Použití detektoru sloupků

Tento detektor sloupků vám bude pomáhat při vyhledávání dřevěných a kovových sloupků a vodičů pod střídavým napětím za stěnami ze sádrokartónu.

• Model STHT77587 bude pracovat na stěnách ze sádrokartónu s tloušťkou až do 19 mm.

• Model STHT77588 bude pracovat na stěnách ze sádrokartónu s tloušťkou až do 38 mm.

• Modely STHT77587 a STHT77588 budou detekovat střídavé napětí ve stěně ze sádrokartónu s tloušťkou až do 50,8 mm.

• Bude-li detekováno střídavé napětí, detektor sloupků vydá několik krátkých střídajících se pípnutí a rozsvítí se LED

indikátor AC (obr. A 3).

• Je-li nalezen střed sloupku rozsvítí se centrální LED indikátor (obr. A 5).

• Je-li nalezeno střídavé napětí i střed sloupku, detektor bude vydávat dlouhé i krátké zvukové signály, a bude svítit centrální LED indikátor i LED indikátor AC. LED kontrolky

budou nepřetržitě blikat.

Nalezení sloupku

Chcete-li detektor sloupků uchopit, umístěte palec na

jednu stranu detektoru, ukazováček a dlaň nad střed detektoru a zbývající prsty této ruky na druhou stranu

detektoru (obr. C).

Umístěte detektor sloupků na plocho vzhledem ke stěně

a rovnoběžně s okny nebo dveřmi na příslušné stěně, což vám zajistí indikaci počtu sloupků nacházejících se za stěnou.

Aniž byste detektorem sloupků pohybovali, použijte

ukazováček a stiskněte a držte tlačítko , dokud nedojde k zhasnutí všech LED indikátorů (mimo zelený LED

indikátor napájení Power ) (1 sekunda).

Držte stále stisknuto tlačítko a POMALU pohybujte

detektorem sloupků na stěně směrem doprava

nebo doleva.

Při pohybu detektorem sloupků stále sledujte

LED indikátory.

• Svítí-li symbol (obr. A 7), přemístěte

detektor sloupků doleva, aby došlo k nalezení nejbližšího sloupku.

• Svítí-li symbol (obr. A 4), přemístěte

detektor sloupků doprava, aby došlo k nalezení nejbližšího sloupku.

Jakmile se rozsvítí centrální LED indikátor (obr. A 5),

detektor našel střed hledaného sloupku (obr. D 1).

• ZASTAVTE pohyb detektoru sloupků.

• PŘESTAŇTE držet tlačítko (obr. D 2).

Pomocí otvoru na detektoru sloupků (obr. D 3) a tužky

označte zjištěnou polohu středu sloupku.

Při zjišťování polohy dalšího sloupku zopakujte výše

uvedené kroky.

Zjištění polohy vodiče pod střídavým napětím

Chcete-li detektor sloupků uchopit, umístěte palec na

jednu stranu detektoru, ukazováček a dlaň nad střed detektoru a zbývající prsty této ruky na druhou stranu

detektoru (obr. C).

Zlehka umístěte detektor sloupků na plocho vzhledem

ke stěně a rovnoběžně s okny nebo dveřmi na příslušné stěně, což vám zajistí indikaci polohy sloupků nacházejících se za stěnou.

Aniž byste detektorem sloupků pohybovali, stiskněte

a držte tlačítko , dokud nedojde k zhasnutí všech LED indikátorů (mimo zelený LED indikátor napájení Power )

(1 sekunda).

Držte stále stisknuto tlačítko a POMALU pohybujte

detektorem sloupků na stěně směrem doprava

nebo doleva.

Page 81

Při pohybu detektorem sloupků sledujte LED indikátory.

LED indikátor AC (obr. A 3) začne svítit. Protože

jsou vodiče se střídavým napětím obvykle upevněny ke sloupkům, směrové LED indikátory vám pomohou najít vodiče pod napětím, které mohou být připojeny k nejbližšímu sloupku.

• Svítí-li symbol (obr. A 7), přemístěte

detektor sloupků doleva, aby došlo k nalezení nejbližšího sloupku.

• Svítí-li symbol (obr. A 4), přemístěte

detektor sloupků doprava, aby došlo k nalezení nejbližšího sloupku.

• Je-li nalezeno střídavé napětí do vzdálenosti 0,05 až 0,5 m od aktuální polohy detektoru sloupků, bude blikat LED

kontrolka AC (obr. A 3) pro střídavé napětí.

• Je-li střídavé napětí nalezeno v blízkosti středu sloupku,

bude blikat LED kontrolka AC pro střídavé napětí a rozsvítí se střední červená LED kontrolka (obr. A

) a detektor sloupků bude vydávat krátká střídavá pípnutí (zjištěno střídavé napětí) následovaná delším konstantním pípnutím (nalezen střed sloupku) a tato pípnutí se budou opakovat, dokud nepřestanete držet stisk.

Poznámka: Statické elektřina, která se může vytvářet na sádrokartonových deskách a jiných površích, rozšiřuje na každé straně elektrického vodiče oblast detekce napětí o mnoho centimetrů. Chcete-li snáze určit polohu vodiče, při skenování držte přístroj ve vzdálenosti 13 mm - 50 mm od povrchu stěny nebo položte druhou ruku na povrch přibližně 30 cm od snímače.

Údržba

• Není-li tento detektor sloupků používán, očistěte jeho vnější části vlhkým hadříkem, otřete jej měkkým a suchým hadříkem a ujistěte se, zda je zcela suchý.

• I když je vnější povrch tohoto detektoru odolný proti rozpouštědlům, NIKDY při jeho čištění nepoužívejte rozpouštědla.

• Ukládejte tento detektor sloupků na čistém místě při teplotě v rozmezí od -20 °C do 70 °C.

Odstraňování závad

Tento LED indikátor bliká

Napájecí napětí baterií není dostatečné.

• Zkontrolujte baterie typu AAA:

• Každá baterie musí být správně vložena tak, aby

kontakty (+) a (–) odpovídaly zobrazení v úložném

prostoru pro baterie.

• Kontakty baterie musí být čisté a nesmí být zkorodované.

• Používejte nové, kvalitní a značkové baterie, aby bylo

omezeno riziko úniků z baterií.

• Ujistěte se, zda jsou baterie typu AAA v dobrém stavu. Pokud si nejste jisti, vyzkoušejte nové baterie.

Tento LED indikátor se nerozsvítí

Baterie jsou vybité.

• Vložte do detektoru dvě nové kvalitní značkové baterie

typu AAA.

• Ujistěte se, zda je každá baterie správně vložena tak,

aby kontakty (+) a (–) odpovídaly zobrazení v úložném

prostoru pro baterie.

Detektor nemůže vyhledat žádné sloupky

• Ujistěte se, zda jsou baterie v dobrém stavu.

• Zajistěte, aby byl detektor umístěn na stěnu, která je

vyrobena ze sádrokartonu nebo z jiného běžného stavebního materiálu. Detektor sloupků nebude pracovat na stěnách vyrobených z betonu, malty, stavebních bloků, cihel, omítky a na stěnách s koberci, fóliovými materiály, kovovými povrchy nebo keramickými obklady.

• Ujistěte se, zda je detektor sloupků umístěn na plocho vzhledem ke stěně, zda je detektor ve svislé poloze (rovnoběžně vzhledem k poloze dveří nebo oken) a zda je stisknuto a drženo střední tlačítko při provádění POMALÉHO pohybu detektoru po stěně.

• Ujistěte se, zda příslušné stěny nejsou příliš silné. Model STHT77587 může být použit na stěnách s tloušťkou < 19 mm a model STHT77588 může být použit na stěnách s tloušťkou < 38 mm.

• Zkontrolujte, zda mají příslušné stěny hladký povrch.

• Zkontrolujte, zda použití detektoru probíhá při teplotě ve

specikovaném provozním rozsahu a při specikované relativní vlhkosti.

Page 82

Servis a opravy

Poznámka: Demontáž přístroje způsobí zrušení všech záruk vztahujících se na tento výrobek.

Z důvodu zajištění BEZPEČNOSTI a SPOLEHLIVOSTI výrobku svěřte provádění jeho oprav, údržby a seřízení autorizovanému servisu. Servis nebo údržba prováděná nekvalikovanou osobou může vést k způsobení úrazu. Chcete-li najít nejbližší autorizovaný servis STANLEY, navštivte adresu

www.2helpU.com.

Omezená záruka

Dojde-li během doby jednoho (1) roku k poruše tohoto výrobku z důvodu vady materiálu nebo špatného dílenského zpracování, zajistíme jeho výměnu. NEVRACEJTE VÝROBEK DO OBCHODU. Volejte prosím na telefonní číslo 1-800-262-2161 (Po-Pá, 8:00-17:00) nebo navštivte adresu www.2helpU.com, kde zjistíte další podrobnosti.

Page 83

Technické údaje

STHT77587 STHT77588

Detekce dřevěných sloupků Tloušťka stěny ze sádrokartónu až

Detekce kovových sloupků Tloušťka stěny ze sádrokartónu až

Detekce vodičů pod střídavým napětím

110 V, frekvence 60 Hz (220 V, frekvence 50 Hz)

Přesnost – Střed dřevěného sloupku +/- 6,35 mm při tloušťce

Přesnost – Střed kovového sloupku +/- 6,35 mm při tloušťce

Napájecí zdroj 2 baterie (1,5 V) typu AAA (3 V, stejnosměrné napětí)

Provozní životnost baterie < 10 hodin nepřetržitého použití

Automatická kalibrace Ano

Automatické vypnutí po uvolnění tlačítka

zapnuto

Nepoškozující povrch Ano

Relativní vlhkost 35 % až 55 %

Provozní teplota 0 °C až 50 °C

Teplota pro uložení -20 °C až 70 °C

do 19 mm

Tloušťka stěny ze sádrokartónu až do 50,8 mm

ze vzdálenosti 0,05 m až 0.5 m, bude svítit LED indikátor AC

sádrokartónu 12,7 až 19 mm

při napětí < 2,4 V (+/- 0,3 V), LED indikátor bude blikat, aby indikoval

nedostatečné napájecí napětí baterií

Tloušťka stěny ze sádrokartónu

až do 25 mm

Tloušťka stěny ze sádrokartónu

až do 38 mm

+/- 6,35 mm při tloušťce

sádrokartónu 12,7 až 38 mm

+/- 6,35 mm při tloušťce

sádrokartónu 12,7 až 38 mm

Ano

Page 84

Содержание

• Информация о детекторе неоднородностей

• Безопасность пользователя

• Техника безопасности при обращении с аккумуляторными батареями

• Установка батареек AAA

• Эксплуатация детектора неоднородностей

• Техническое обслуживание

• Неисправности и способы их устранения

• Обслуживание и ремонт

• Гарантия

• Технические характеристики

Информация о детекторе неоднородностей

Для обнаружения деревянных и металлических балок, а также проводки переменного тогда через листы гипсокартона и другие строительные материалы детектор неоднородностей STHT77587/STHT77588 использует электронные сигналы.

ПОЖАЛУЙСТА, УЧТИТЕ СЛЕДУЮЩЕЕ:

• Датчик неоднородностей неспособен обнаружить объекты под бетоном, цементным раствором, бетонными панелями, кирпичной кладкой, штукатуркой, коврами, фольгой, металлическими поверхностями

и керамической плиткой.

• Детектор неоднородностей не предназначен для обнаружения цветных металлов или пластмассовых объектов, таких как трубы.

При обнаружении центра деревянной или металлической опоры при одном прохождении по поверхности на детекторе неоднородностей STHT77587/STHT77588 загорится светодиод и прозвучит звуковой сигнал. Отверстие для нанесения отметок позволяет с легкостью отметить центр опоры.

Декларация о соответствии нормам ЕС

Stanley настоящим заявляет, что продукт STHT77587/ STHT77588 соответствует всем основным требованиям

и всем прочим положениям Директивы 1999/5/EC. Полный текст Декларации соответствия ЕС можно

запросить у Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Бельгия. Кроме того, он доступен по следующему интернет-адресу: www.2helpU.com.

Безопасность пользователя

Правила техники безопасности

Ниже описывается уровень опасности, обозначаемый каждым из предупреждений. Прочитайте руководство и обратите внимание на эти символы.

ОСТОРОЖНО! Указывает на потенциально опасную ситуацию, которая, в случае несоблюдения соответствующих мер безопасности, может привести к серьезной травме.

ВНИМАНИЕ! Указывает на потенциально опасную ситуацию, которая, в случае несоблюдения соответствующих мер безопасности, может стать причиной травм средней или легкой степени тяжести.

ПРИМЕЧАНИЕ. Указывает на практики, использование которых не связано с получением травм, но могут привести к порче имущества, если их не избежать.

Если у вас есть вопросы или комментарии по данному

или какому-либо другому инструменту STANLEY®,

посетите www.2helpU.com.

ОСТОРОЖНО!

Внимательно прочтите все

инструкции. Несоблюдение представленных

в данном руководстве правил и инструкций может привести к тяжелым травмам.

СОХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО

ОСТОРОЖНО:

Следующую информацию этикетки можно найти на вашем инструменте для вашей безопасности.

Page 85

AAA

Made in China

AAA

Made in China

ОСТОРОЖНО:

Если оборудование используется в порядке, не указанном производителем, может быть нарушена защита, обеспечиваемая оборудованием.

ВНИМАНИЕ!

Защищайте свои глаза. Надевайте защитные очки.

ОСТОРОЖНО!

Данный инструмент не является измерительным устройством и не должно использоваться в качестве альтернативы вольтметру.

ОСТОРОЖНО!

Светодиод или символ обнаружения напряжения является всего лишь индикатором, который в некоторых ситуациях, например, неисправности прибора или неправильной эксплуатации может не точно отражать наличие напряжения в стене, и поэтому не следует полагаться исключительно на индикаторы опасного напряжения. Следует пользоваться также и другими свидетельствами, такими как строительные чертежи, визуальный контроль проводки или кабельных вводов.

Обязательно придерживайтесь надлежащих практик обеспечения безопасности и применяйте отдельные методики обнаружения напряжения перед началом проведения работ.

ОСТОРОЖНО!

переменного тока при работе рядом

Всегда отключайте питание

с проводкой.

ОСТОРОЖНО!

Экранированные проводники и проводники в металлических трубопроводах, цоколях, металлизированных стенах или толстых, плотных стенах могут не быть обнаружены.

ВНИМАНИЕ!

Используйте индивидуальные средства защиты. Всегда используйте защитные очки. В зависимости от условий эксплуатации, использование средств индивидуальной защиты, таких как респиратор, обувь с нескользящей подошвой, каска и защитные наушники, уменьшает риск получения травм.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ ПО БЕЗОПАСНОСТИ

Убедитесь в правильности обнаружения проводников под напряжением. Удерживайте детектор неоднородностей STHT77587/STHT77588 только за рукоятку. Зажмите между большим пальцем и остальными, касаясь ладонью (Рисунок C).

Руководство по безопасности аккумулятора

ОСТОРОЖНО!

Батареи могут взорваться или может произойти утечка электролита, что может привести к пожару. Для снижения риска

необходимо соблюдать следующие правила:

• В точности следуйте инструкциям и предупреждениям на упаковке и ярлыке батареи.

• Всегда правильно устанавливайте батареи, в соответствии с полярностью (+ и –), указанной на батарее и оборудовании.

• Не закорачивайте контакты батареи.

• Не заряжайте одноразовые батареи.

• Не устанавливайте новые батареи вместе со

старыми. Заменяйте все батареи одновременно и используйте для замены батареи одного и того же типа и марки.

• Незамедлительно извлекайте отработавшие батареи

Page 86

и утилизируйте их в соответствии с местными нормами.

• Не сжигайте отработавшие батареи.

• Храните батареи в местах, недоступных для детей.

Установка батареек AAA

Вставьте две новые батарейки AAA в детектор неоднородностей STHT77577 или STHT77588.

Чтобы открыть крышку батарейного отсека (рис. B

), поднимите язычок в нижней части

детектора неоднородностей.

Приподнимите крышку вверх (Рисунок B

) и снимите ее, как только она отделится от детектора неоднородностей.

Установите две новые, высококачественные батарейки

AAA, соблюдая полярность – и +, как отмечено внутри батарейного отсека (рис. B 3).

Установите крышку обратно на заднюю часть

детектора неоднородностей.

• Вставьте два язычка в верхней части крышки в отверстия в детекторе неоднородностей (Рисунок B 4).

• Медленно опускайте крышку и нажмите на нее, чтобы зафиксировать замки в детекторе неоднородностей (Рисунок B 5).

Нажмите для проверки

детектора неоднородностей.

• При включении на одну секунду должны загореться все светодиоды, кроме зеленого светодиода питания

, а затем погаснуть.

• При нажатии должен загореться зеленый светодиод питания . Это указывает на исправное состояние батарей. Если светодиод мигает или загорается, необходимо заменить батареи.

Эксплуатация детектора неоднородностей

Детектор неоднородностей поможет вам найти деревянные или металлические опоры и проводку переменного тока под гипсокартоном.

• STHT77587 может обнаруживать объекты под

гипсокартоном толщиной 3/4 дюйма (19 мм).

• STHT77588 может обнаруживать объекты под гипсокартоном толщиной 1,5 дюйма (38 мм).

• STHT77587 и STHT77588 обнаруживают напряжение переменного тока под гипсокартоном толщиной 2 дюйма (50,8 мм).

• При обнаружении переменного напряжения детектор неоднородностей начинает издавать повторяющиеся (переменные) звуковые сигналы, а также загорается светодиод AC (Рисунок A 3).

• При обнаружении центра опоры, а также загорается

центральный светодиод (Рисунок A 5).

• В случае одновременного обнаружения проводки и центра опоры детектор неоднородностей будет издавать одновременно короткий и долгий звуковой сигнал, а также одновременно загорятся центральный светодиод и светодиод AC. Светодиодные индикаторы переменного тока будут постоянно мигать.

Поиск опоры

Для правильного удерживания детектора

неоднородностей расположите большой палец с одной стороны инструмента, а указательный палец и ладонь по центру детектора неоднородностей. Остальные пальцы должны располагаться с другой стороны инструмента (Рисунок C).

Прижмите детектор неоднородностей к стене

параллельно двери или окну на той же стене. Они помогут вам определить положение опор за стеной.

Не перемещая детектор неоднородностей, нажмите

и удерживайте указательным пальцем , пока все светодиоды (кроме зеленого светодиода питания ) не выключатся (1 с).

Продолжая удерживать , МЕДЛЕННО перемещайте

детектор неоднородностей влево или вправо по стене.

Перемещая детектор неоднородностей по стене,

следите за светодиодами детектора неоднородностей.

• Если загорается (Рисунок A 7), переместите детектор неоднородностей влево, чтобы найти ближайшую опору.

• Если загорается (Рисунок A 4), переместите детектор неоднородностей вправо, чтобы найти

Page 87

ближайшую опору.

Когда загорится центральный светодиод (Рисунок A

), это значит, что детектор обнаружил центр балки

(Рисунок D 1).

• Прекратите перемещение детектора неоднородностей.

• Отпустите кнопку (Рисунок D 2).

Отметьте центр опоры через отверстие в

детекторе неоднородностей (Рисунок D 3) с помощью карандаша.

Для поиска другой опоры в стене повторите те же шаги.

Поиск проводки под напряжением

Для правильного удерживания детектора

Аккуратно прижмите детектор неоднородностей к стене

параллельно двери или окну на той же стене. Они помогут вам определить положение опор за стеной.

Не перемещая детектор неоднородностей, нажмите

и удерживайте , пока все светодиоды (кроме зеленого светодиода питания ) не выключатся (1 с).

Продолжая удерживать , МЕДЛЕННО перемещайте

детектор неоднородностей влево или вправо по стене.

Перемещая детектор неоднородностей, следите за

светодиодами. Светодиод AC (Рисунок A 3) начнет гореть. Поскольку обычно проводка крепится к опорам, светодиоды направления помогут вам найти проводку, прикрепленную к ближайшей опоре.

• Если загорается (Рисунок A 7), переместите детектор неоднородностей влево, чтобы найти ближайшую опору.

• Если загорается (Рисунок A 4), переместите детектор неоднородностей вправо, чтобы найти ближайшую опору.

• При обнаружении напряжения переменного тока в пределах 2–18 дюймов (0,05–0,5 м) от текущего

положения щупа датчика, светодиодный индикатор переменного тока (Рисунок A 3) замигает.

• При обнаружении напряжения переменного тока вблизи щупа датчика светодиодный индикатор замигает, а также загорится центральный красный светодиодный индикатор (Рисунок A 5) и датчик будет издавать короткие чередующиеся звуковые сигналы (обнаружен перем. ток), за которыми последует длительный непрерывный звуковой сигнал (обнаружен центр щупа). Сигналы будут повторяться до тех пор, пока вы не отпустите .

Примечание:

Заряды статического электричества, которые могут образоваться на гипсокартоне и прочих поверхностях, увеличат область обнаружения напряжения на несколько дюймов в каждую сторону от фактической электропроводки. Для обеспечения обнаружения положения проводника выполняйте сканирование, удерживая прибор на расстоянии 13 mm - 50 mm от поверхности стены или поместите вторую руку на поверхность на расстоянии в приблизительно 30 cm от детектора.

Техническое обслуживание

• Если детектор неоднородностей не используется,

очистите внешние части влажной тканью и протрите лазер сухой мягкой тканью, чтобы полностью его высушить.

• Корпус детектора неоднородностей устойчив

к растворителям, но тем не менее, НИКОГДА не используйте растворители для чистки детектора неоднородностей.

• Датчик с щупом следует хранить в чистом месте при

температуре окружающей среды от -4 ˚F (-20 ˚C) до 158 ˚F (70 ˚C).

Неисправности и способы их устранения

Мигает светодиод

Батареи разряжены.

• Проверьте батарейки AAA и убедитесь, что:

• Каждая батарейка правильно вставлена, согласно маркировке (+) и (–) внутри батарейного отсека.

Page 88

• Контакты батареек чистые и без признаков ржавчины

или коррозии.

• Для снижения риска утечки используйте новые, высококачественные батарейки.

• Убедитесь, что батарейки AАА находятся в рабочем состоянии. При наличии сомнений, попробуйте установить новые батарейки.

Светодиод не загорается

Отсутствует питание от батарей.

• Установите две новые, высококачественные марочные батарейки AAA в детектор неоднородностей.

• Убедитесь, что каждая батарейка правильно вставлена, согласно маркировке (+) и (–) внутри батарейного отсека.

Детектор неоднородностей не обнаруживает опоры

• Убедитесь, что батарейки исправны.

• Прижимайте детектор неоднородностей к гипсокартону

и другим часто используемым строительным материалам. Датчик неоднородностей неспособен обнаружить объекты под бетоном, цементным раствором, бетонными панелями, кирпичной кладкой, штукатуркой, коврами, фольгой, металлическими

поверхностями и керамической плиткой.

• Плотно прижмите детектор неоднородностей к стене в вертикальном положении (параллельно двери или окну), нажмите и удерживайте центральную кнопку и МЕДЛЕННО перемещайте инструмент вдоль стены.

• Убедитесь, что стена не слишком толстая. STHT77587 может использоваться на стенах толщиной < 0,75 дюйма (19 мм), а STHT77588 на стенах толщиной < 1,5 дюйма (38 мм).

• Стена должна быть гладкой.

• Убедитесь, что рабочая температура и относительная

влажность соответствуют спецификации.

Обслуживание и ремонт

Примечание. Разборка инструмента аннулирует гарантию на изделие.

Чтобы обеспечить БЕЗОПАСНОСТЬ и НАДЕЖНОСТЬ работы устройства, ремонт, обслуживание и регулировку следует проводить в авторизованных сервисных центрах. Техническое обслуживание, выполненное неквалифицированными лицами, может создать риск получения травм. Чтобы найти ближайший сервисный центр STANLEY, посетите www.2helpU.com.

Ограниченная гарантия

В случае неисправности инструмента в результате дефекта материалов или производства в течение одного (1) года эксплуатации, он подлежит гарантийной замене. НЕ ВОЗВРАЩАЙТЕ ИЗДЕЛИЕ В МАГАЗИН. Для получения более подробной информации позвоните по номеру 1-800-262-2161 (M-F, 8-5 EST) или зайдите на сайт

www.2helpU.com.

Page 89

Технические характеристики

STHT77587 STHT77588

Обнаружение деревянных опор гипсокартон толщиной до

Обнаружение металлических опор гипсокартон толщиной до

Обнаружение проводки переменного тока 110 В при 60 Гц (220 В при 50 Гц)

Точность — Центр деревянной опоры +/- 1/4 дюйма (6,35 мм) для

Точность — Центр металлической опоры +/- 1/4 дюйма (6,35 мм) для

Источник питания 2 батарейки типа AАА (1,5 В) (3 В пост. тока)

Время работы батареи < 10 ч постоянного использования

Автоматическая калибровка Да

Автоматическое выключение при отпускании кнопки «On» (вкл.)

Не портит поверхность Да

Относительная влажность 35 %–55 %

Рабочая температура от 0 °C до 50 °C (от 32 °F до 122 °F)

Температура хранения от -20 °C до 70 °C (от -4 °F до 158 °F)

0,75 дюйма (19 мм)

гипсокартон толщиной до 2 дюймов (50,8 мм)

светодиод AC загорается на расстоянии 2–18 дюймов (0,05–0,5 м)

толщины менее 1/2–3/4 дюйма

(12,7–19 мм)

толщины менее 1/2–3/4 дюйма

(12,7–19 мм)

при <2,4 В (+/- 0,3 В), для отображения низкого уровня заряда будет

мигать индикатор питания

гипсокартон толщиной до

1 дюйма (25 мм)

гипсокартон толщиной до

1,5 дюйма (38 мм)

+/- 1/4 дюйма (6,35 мм) для

толщины менее 1/2–1,5 дюйма

(12,7–38 мм)

+/- 1/4 дюйма (6,35 мм) для

толщины менее 1/2–1,5 дюйма

(12,7–38 мм)

Да

Page 90

Tartalom

AAA

Made in China

AAA

Made in China

• Érzékelő anyagkeresőre vonatkozó információk

• A felhasználó biztonsága

• A telepek biztonsága

• AAA telepek behelyezése

• Az érzékelő anyagkereső használata

• Karbantartás

• Hibaelhárítás

• Szerviz és javítások

• Garancia

• Műszaki jellemzők

Érzékelő anyagkeresőre

vonatkozó információk

Az STHT77587/STHT77588 érzékelő anyagkereső

elektronikus jelek segítségével határozza meg lécezet vagy fém tartószerkezet középpontját, vagy a feszültség alatt

lévő vezetékeket a gipszkartonon vagy egyéb szokványos építőanyagon keresztül.

KÉRJÜK, NE FELEDJE:

• Az érzékelő anyagkereső nem érzékeli a tárgyakat betonban, habarcsban, tömbös anyagban, téglafalban, vakolatban,

szőnyegben, fóliázott anyagokban, fém felületeken vagy

kerámia csempén.

• Az érzékelő anyagkeresőt nem nemfémes vagy műanyag tárgyak (például csövek) megkeresésére tervezték.

Miután lécezetet vagy fém tartóelemeket érzékelt a felületen,

a STHT77587/STHT77588 érzékelő anyagkereső LED fénye bekapcsol, és a készülék hangjelzést hallat. A jelölőnyílás lehetővé tesz a lécezet/fém tartószerkezet közepének könnyű megtalálását.

CE megfelelőségi nyilatkozat

Stanley ezennel kijelenti, hogy az STHT77587/STHT77588 termék összhangban van az 1999/5/EC irányelv lényeges követelményeivel és egyéb rendelkezéseivel.

Az EU megfelelőségi nyilatkozat teljes szövege lekérhető a Stanley Tools cégtől (Egide Walschaertsstraat 14-16, 2800

Mechelen, Belgium), vagy az alábbi internetes honlapon is

elérhető: www.2helpU.com.

A felhasználó biztonsága

Biztonságtechnikai irányelvek

Az alábbi deníciók az egyes gyelmeztető szavakhoz társított veszély súlyosságára utalnak. Kérjük, olvassa át a kézikönyvet, és fordítson gyelmet ezekre a szimbólumokra.

FIGYELMEZTETÉS: Olyan potenciális

veszélyhelyzetet jelez, amely súlyos sérülést okozhat.

VIGYÁZAT: Olyan potenciális veszélyhelyzetet jelez,

amely könnyű vagy közepesen súlyos

sérülést okozhat.

MEGJEGYZÉS: Olyan, személyi sérüléssel nem fenyegető

gyakorlatot jelez, amely anyagi kárt okozhat.

Ha ezzel vagy más STANLEY® készülékkel kapcsolatos

kérdése vagy észrevétele merül fel, látogasson el

a www.2helpU.com.internetes honlapra.

FIGYELMEZTETÉS:

Olvasson el és sajátítson el minden

útmutatást. A kézikönyv gyelmeztetéseinek és

útmutatásainak gyelmen kívül hagyása súlyos

személyi sérülést okozhat.

ŐRIZZE MEG EZEKET AZ ÚTMUTATÁSOKAT

FIGYELMEZTETÉS:

A következő címke információ található az

eszköz a biztonsági.

WARNING:

Ha a berendezést a gyártó által nem meghatározott módon használják, a berendezés által biztosított védelem értékvesztett lehet.

Page 91

VIGYÁZAT:

Védje a szemét. Viseljen

biztonsági szemüveget.

FIGYELMEZTETÉS:

Ez a készülék nem egy mérőeszköz,

nem használható feszültségmérő helyett.

FIGYELMEZTETÉS:

A LED vagy vezetékérzékelő szimbólum csak visszajelző, és némelyik esetben előfordulhat, hogy a feszültségérzékelő funkció nem jelzi ki hitelesen a feszültség jelenlétét a falban belső

eszköz hibája vagy a készülék helytelen kezelése esetén, ezért nem szabad kizárólag arra hagyatkozni, hogy érzékeli veszélyes feszültség jelenlétét. Bizonyítékként az építési tervrajzokat is fel kell használni, vagy szemrevételezéssel a vezeték vagy

vezetékcső belépési pontjait is gyelembe kell venni.

Mindig kövesse a megfelelő biztonsági gyakorlatokat, és külön ellenőrizze, hogy a vezetékek nincsenek-e feszültség alatt, mielőtt megkezdené

a munkát.

FIGYELMEZTETÉS:

Minden esetben kapcsolja ki az áramellátást, amikor vezetékek közelében végez munkát.

FIGYELMEZTETÉS:

Előfordulhat, hogy az árnyékolt vezetékek vagy fém vezetőkben, burkolatokban, fémet

tartalmazó falakban vagy vastag és tömör falakban

lévő vezetékek nem észlelhetők.

VIGYÁZAT:

Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A munkakörülményeknek megfelelő védőfelszerelés (pl. porvédő maszk, csúszásmentes cipő, sisak és hallásvédő) használata mellett kisebb a személyi

sérülés kockázata.

FONTOS BIZTONSÁGI MEGJEGYZÉS

Biztosítsa a feszültség alatt lévő vezetékek megfelelő észlelését. A STHT77587/STHT77588 érzékelő anyagkeresőt

mindig a fogantyú részénél tartsa. Fogja meg az ujjai és hüvelykujja közé, hogy a készülék hozzáérjen a tenyeréhez (C ábra).

A telepek biztonsága

FIGYELMEZTETÉS:

Az akkuk szétrobbanhatnak vagy

szivároghatnak, sérülést, tüzet okozhatnak. Ennek

veszélye így csökkenthető:

• Gondosan tartsa be az akku címkéjén és csomagolásán

található útmutatásokat és gyelmeztetéseket.

• A telepeket mindig helyesen, a rajtuk és készüléken is

feltüntetett polaritás jelzéseknek (+ és –) megfelelően

helyezze be.

• Ne zárja rövidre az érintkezőiket.

• Eldobható telepeket ne töltsön.

• Ne használjon régi és új akkukat együtt. Mindegyiket

egyidejűleg cserélje ugyanolyan gyártmányú és típusú új telepre.

• A lemerült telepeket azonnal vegye ki, és a helyi hulladékkezelési rendelkezések szerint semmisítse meg.

• Ne dobja tűzbe a telepeket.

• Gyermekektől tartsa távol.

AAA telepek behelyezése

Helyezzen be két új AAA telepet az STHT77577 vagy

STHT77588 érzékelő anyagkeresőbe.

Az érzékelő-csap alján, emelje fel a reteszt (B 1 ábra),

hogy kioldja az elemtartó rekesz fedelét.

A burkolatot mozgassa felfelé (B 2 ábra), és vegye le,

amikor az elválik az érzékelőtől.

Tegyen be két darab AAA méretű új, minőségi telepet,

ügyelve arra, hogy a - és + érintkezőik a teleptartó

rekeszben megjelölt helyekre kerüljenek (

Tegye vissza burkolatot az érzékelő készülékre.

• Illessze a burkolat felső részén lévő két fület

a készüléken lévő nyílásokba (B 4 ábra).

• Lassan engedje le a burkolatot és nyomja lefelé, amíg a retesz a helyére nem záródik a készüléken (B ábra).

B 3

ábra).

Page 92

Nyomja meg a(z) gomboz az érzékelő

anyagkereső teszteléséhez.

• Minden LED visszajelzőnek (kivéve a bekapcsolást jelző

zöld LED-nek) egy másodpercre fel kell villannia és kialudnia.

• Amikor meg nyomja a(z) gombot, a zöld

bekapcsolást jelző LED felgyullad jelezve, hogy a telepek jók. Ha ez a LED villog vagy nem gyullad fel, cserélje ki a telepeket.

Az érzékelő anyagkereső

használata

Az érzékelő anyagkereső segít megtalálni a lécezést,

fém tartóelemeket és az elektromos vezetékeket a gipszkarton falban.

• Az STHT77587 legfeljebb 3/4" (19 mm) vastag gipszkarton falhoz használható.

• Az STHT77588 legfeljebb 1,5" (38 mm) vastag gipszkarton falhoz használható.

• Az STHT77587 és STHT77588 az elektromos vezetékeket legfeljebb 2" (50,8 mm) vastag gipszkarton falban képes érzékelni.

• Ha a készülék feszültséget észlel, néhány rövid (váltakozó) hangjelzést hallat és felvillan az AC LED ( A 3 ábra).

• Ha lécezet/fém tartószerkezet közepét megtalálja az érzékelő, középső LED felgyullad (A 5 ábra).

• Ha feszültség alatt lévő vezetéket és lécezést/fém tartószerkezetet is talál a készülék, akkor hosszú és rövid

hangjelzést is ad, és a középső és az AC LED is felgyullad.

Az AC LED-ek folyamatosan villogni fognak.

Lécezés/fém tartószerkezet keresése

A készüléket tartsa úgy, hogy a készülék egyik oldalára

helyezze a hüvelykujját, a mutatóujját és a tenyerét helyezze a készülék közepe fölé, a többi ujját pedig helyezze a készülék másik oldalára (C. ábra)

Helyezze az érzékelő anyagkeresőt egyenesen a falra az

adott falon lévő ajtóval vagy ablakkal párhuzamosan, ami

iránymutatást nyújt a lécezet/fém tartószerkezet falban

elfoglalt helyét illetően.

Az érzékelő anyagkereső mozgatása nélkül a

mutatóujjával nyomja meg a(z) gombot, amíg minden LED (kivéve a zöld, bekapcsolást jelző LED-et) el nem alszik (1 másodperc).

Miközben továbbra is nyomva tartja a(z) gombot,

LASSAN mozgassa az érzékelő anyagkeresőt balra vagy

jobbra a falon.

Ahogy mozgatja a készüléket, figyelje az érzékelő

LED fényeit.

• Ha a(z) világít (A 7 ábra), mozgassa az érzékelő

anyagkeresőt balra, hogy megtalálja a legközelebbi fa

vagy fém tartószerkezetet.

• Ha a(z) világít (A 4 ábra), mozgassa az érzékelő

anyagkeresőt jobbra, hogy megtalálja a legközelebbi fa

vagy fém tartószerkezetet.

Amikor a középső LED (ábra A 5) világítani kezd, az

anyagkereső érzékelője megtalálta a tartóelem közepét

(ábra D 1).

• NE mozgassa az érzékelő anyagkeresőt.

• NE nyomja a(z) gombot (D 2 ábra).

Az érzékelő anyagkeresőn található lyukon keresztül

(D 3 ábra) egy ceruza segítségével jelölje be az aktuális helyzetet a tartószerkezet közepeként.

A további fém/fa tartószerkezet megtalálásához ismételje

meg az előző lépéseket.

Feszültség alatt lévő vezeték keresése

A készüléket tartsa úgy, hogy a készülék egyik oldalára

helyezze a hüvelykujját, a mutatóujját és a tenyerét helyezze a készülék közepe fölé, a többi ujját pedig helyezze a készülék másik oldalára (C. ábra)

Óvatosan helyezze az érzékelő anyagkeresőt egyenesen

a falra az adott falon lévő ajtóval vagy ablakkal

párhuzamosan, ami iránymutatást nyújt a fa/fém

tartószerkezet falban elfoglalt helyét illetően.

Az érzékelő anyagkereső mozgatása nélkül nyomja

meg a(z) gombot, amíg minden LED (kivéve a zöld, bekapcsolást jelző LED-et) el nem alszik (1 másodperc).

Miközben továbbra is nyomva tartja a(z) gombot,

LASSAN mozgassa az érzékelő anyagkeresőt balra vagy

Page 93

jobbra a falon.

Ahogy mozgatja a készüléket, figyelje az érzékelő LED

fényeit. Az AC LED (A 3ábra) világítani kezd. Mivel az elektromos vezetékek a fém/fa tartószerkezethez

vannak rögzítve, az irányt jelző LED fények segítenek

a vezetékek megtalálásában, amelyek a legközelebbi tartószerkezeten lehetnek.

• Ha a(z) világít (A 7 ábra), mozgassa az érzékelő

anyagkeresőt balra, hogy megtalálja a legközelebbi fa

vagy fém tartószerkezetet.

• Ha a(z) világít (A 4 ábra), mozgassa az érzékelő

anyagkeresőt jobbra, hogy megtalálja a legközelebbi fa

vagy fém tartószerkezetet.

• Ha a vezetőérzékelő az aktuális helyzetétől 0,05 m – 0,5

m távolságban lévő váltakozó feszültséget észlel, az AC

LED (A 3 ábra) villog.

• Ha a g erenda közepének közelében váltakozó

feszültséget talál, az AC LED villog, és a középső piros

LED ( A 5 ábra) világít, és a vezetékérzékelő rövid váltakozó sípjelzéseket ad (váltakozó feszültséget talált), amelyek után egy hosszabb folyamatos sípjelzés (a gerenda közepét megtalálta) következik; a sípjelzések addig ismétlődnek, ameddig a műszert lenyomva tartj .

Tartsa szem előtt: A gipszkarton falon és más felületeken

képződő statikus feltöltődés a feszültség-érzékelési felületet az

elektromos vezeték minden oldalán több hüvelykkel kiszélesíti. A vezeték helyének megkeresésében segít, ha a készüléket

a fal felületétől 13 mm-re - 50 mm-re tartva tapogatja le a felületet, vagy a másik kezét a felületre, az érzékelőtől kb.

30 cm-re teszi.

Karbantartás

• A használaton kívüli érzékelő anyagkereső külső részét nedves ronggyal tisztítsa, törölje át a készüléket száraz ronggyal, hogy megszáradjon.

• Annak ellenére, hogy az érzékelő anyagkereső külső része oldószerekkel szemben ellenálló, SOHA NE tisztítsa oldószerrel.

• A vezetékérzékelőt tiszta helyen, -20 ˚C és 70 ˚C közötti

hőmérséklet mellett tárolja.

Hibaelhárítás

A LED villog

A telep töltöttsége kicsi.

• Ellenőrizze az AAA telepeket, hogy meggyőződhessen

az alábbiakról:

• Mindegyik telep helyesen, a teleptartó rekeszen

megtalálható (+) és (–) jelöléseknek megfelelően

van behelyezve.

• A telepek pólusai tiszták, rozsdától és korróziótól mentesek.

• A telepek újak, kiváló minőségűek és szivárgás

veszélyétől mentesek.

• Győződjön meg arról, hogy az AAA méretű telepek megfelelő állapotban vannak. Kétség esetén tegyen új telepeket

a készülékbe.

A LED nem kapcsol be

Nincs telepfeszültség.

• Helyezzen be két új, minőségi, márkás AAA telepet

a készülékbe.

• Ellenőrizze, hogy mindegyik telep helyesen, a teleptartó

rekeszen megtalálható (+) és (–) jelöléseknek megfelelően van behelyezve.

Az érzékelő anyagkereső nem találja meg

a lécezést/fém tartószerkezetet

• Győződjön meg arról, hogy a telepek megfelelően működnek.

• Győződjön meg róla, hogy az érzékelőt gipszkarton vagy

más hagyományos építőanyagból készült falra helyezte. Az érzékelő anyagkereső nem működik betonon, habarcson, tömbös anyagon, téglafalon, vakolaton, szőnyegen, fóliázott

anyagokon, fém felületeken vagy kerámia csempén.

• Győződjön meg róla, hogy a készüléket egyenes falra

helyezte, az függőleges helyzetben van (párhuzamos az

ajtóval vagy ablakkal), és megnyomja és nyomva tartja a középső gombot, miközben a készüléket LASSAN mozgatja a falon.

• Ellenőrizze, hogy a fal nem túl vastag. Az STHT77587 < 0,75" (19 mm) vastag, az STHT77588 készüléket pedig < 1,5" (38 mm) vastag falon lehet használni.

Page 94

• A fal felülete legyen egyenletes.

• A hőmérséklet legyen a meghatározott üzemi tartományon és relatív páratartalmon belül.

Szerviz és javítások

Megjegyzés: Ha szétszereli a készüléket, elveszti a garanciát.

A termék BIZTONSÁGOSSÁGA és MEGBÍZHATÓSÁGA érdekében a javításokat, karbantartást és beállításokat

márkaszerviznek kell végeznie. Képzetlen személy által végzett

szerviz vagy karbantartás sérüléshez vezethet. Az Önhöz legközelebbi STANLEY szerviz elérhetőségét a

www.2helpU.com honlapon megtalálhatja.

Korlátozott garancia

Egy (1) éves időtartamon belül, ha a termék a anyaghiba vagy

gyártási hiba miatt elromlik, akkor kicseréljük azt.

NE VIGYE VISSZA A TERMÉKET A BOLTBA. Kérjük, hívja

a 1-800-262-2161 (M-F, 8-5 EST) telefonszámot, vagy keresse fel a www.2helpU.com oldalt.

Page 95

Műszaki adatok

STHT77587 STHT77588

Lécezés érzékelése: legfeljebb 0,75" (19 mm) vastag

Fém tartószerkezet érzékelése: legfeljebb 0,75" (19 mm) vastag

Feszültség alatti vezeték érzékelése 110V, 60 Hz (220V, 50 Hz)

Pontosság - Lécezés közepe +/- 1/4" (6,35 mm) 1/2" - 3/4"

Pontosság - Fém tartószerkezet közepe +/- 1/4" (6,35 mm) 1/2" - 3/4"

Áramforrás 2 db AAA méretű (1,5 V-os) telep (össz. 3V DC)

Akkumulátor üzemideje < 10 óra folyamatos használat

Automatikus kalibrálás Igen

Automatikus kikapcsolás a bekapcsoló gomb elengedésekor

Nem sérült felületen Igen

Relatív páratartalom 35% - 55%

Üzemi hőmérséklet 32 °F - 122 °F (0 °C - 50 °C)

Tárolási hőmérséklet -4 °F - 158 °F (-20 °C - 70 °C)

gipszkarton falban

legfeljebb 2" (50,8 mm) vastag gipszkarton fal

2"-18" (,05 m- ,5 m) távolságból az AC LED felgyullad

(12,7 mm - 19 mm) vastag

gipszkarton fal

(12,7 mm - 19 mm) vastag

gipszkarton fal

< 2,4V (+/- 0,3V), bekapcsolást jelző LED villog az alacsony

telepfeszültséget jelezve

legfeljebb 1" (25 mm) vastag

gipszkarton falban

legfeljebb 1,5" (38 mm) vastag

gipszkarton falban

+/- 1/4" (6,35 mm) 1/2" - 1,5"

(12,7 mm - 38 mm) vastag

gipszkarton fal

+/- 1/4" (6,35 mm) 1/2" - 1,5"

(12,7 mm - 38 mm) vastag

gipszkarton fal

Igen

Page 96

Obsah

AAA

Made in China

AAA

Made in China

• Informácie o snímači klincov

• Bezpečnosť používateľa

• Bezpečnosť batérií

• Inštalácia batérií typu AAA

• Používanie snímača klincov

• Údržba

• Riešenie problémov

• Servis a opravy

• Záruka

• Špecikácie

Informácie o snímači klincov

Snímač klincov STHT77587/STHT77588 využíva elektrické signály na lokalizáciu stredu drevených alebo kovových klincov, prípadne káblov pod prúdom v sadrokartónových doskách alebo iných bežných stavebných materiáloch.

POZNÁMKA:

• Snímač klincov nezistí predmety v betóne, malte, kameňoch, tehlách, sadre, kobercovine, materiáloch potiahnutých fóliou, kovových povrchoch alebo keramických dlaždiciach.

• Snímač klincov nie je určený na lokalizáciu neželezných alebo plastových predmetov, ako sú napríklad rúrky.

Keď sa pri jednom prechode po povrchu deteguje stred dreveného alebo kovového klinca, snímač klincov STHT77587/ STHT77588 rozsvieti LED kontrolku a vydá zvukový signál. Značkovací otvor vám umožňuje ľahko si poznačiť stred klinca.

Prehlásenie o zhode s ES

Spoločnosť Stanley vyhlasuje, že produkt STHT77587/STHT77588 je v súlade so základnými požiadavkami a všetkými ostatnými

ustanoveniami smernice 1999/5/ES.

Úplné znenie vyhlásenia o zhode EÚ si môžete vyžiadať v spoločnosti Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgicko. K dispozícii je tiež na nasledujúcej

internetovej adrese: www.2helpU.com.

Bezpečnosť používateľa

Bezpečnostné postupy

Nižšie uvedené denície charakterizujú hladinu závažnosti jednotlivých signalizačných slov. Prečítajte si príručku a venujte pozornosť týmto symbolom.

VAROVANIE: Označuje situáciu s bezprostredným nebezpečenstvom, ktorá v prípade, ak sa nezabráni jej výskytu, spôsobí vážne ublíženie na zdraví.

UPOZORNENIE: Označuje potenciálne nebezpečnú situáciu, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobiť ľahké alebo stredne ťažké zranenie.

POZNÁMKA: Označuje praktiku nesúvisiacu s ublížením na zdraví, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobiť majetkové škody.

Ak máte akékoľvek otázky alebo pripomienky ohľadne tohto alebo ľubovoľného náradia STANLEY®, navštívte

webový portál www.2helpU.com.

VAROVANIE:

Prečítajte si všetky pokyny a snažte

sa im kompletne porozumieť. Nerešpektovanie

varovaní a pokynov uvedených v tejto príručke môže viesť k vážnemu ublíženiu na zdraví.

TIETO POKYNY USCHOVAJTE

VAROVANIE:

Nasledujúce informácie o štítku nájdete na

vašom nástroji pre vašu bezpečnosť.

WARNING:

Ak sa zariadenie používa spôsobom, ktorý nie je špecikovaný výrobcom, môže byť znížená ochrana poskytovaná zariadením.

Page 97

UPOZORNENIE:

Chráňte svoj zrak. Používajte

ochranné okuliare.

VAROVANIE:

Tento nástroj nie je meracie zariadenie

a nesmiete ho používať namiesto voltmetra.

VAROVANIE:

LED kontrolka alebo symbol detekcie

kábla pod prúdom predstavujú len indikátor a v niektorých situáciách nemusí možnosť detekcie napätia presne indikovať prítomnosť napätia v

stene, ako v prípade internej poruchy zariadenia

alebo nesprávnej činnosti, a preto sa nesmiete pri identikácii prítomnosti nebezpečných napätí spoliehať výlučne na výrobok. Môžete využiť tiež ďalšie dôkazy, ako sú napríklad stavebné plány alebo vizuálna identikácia káblov, prípadne vstupných bodov elektroinštalačných vedení.

Vždy dodržiavajte správne bezpečnostné postupy

a pomocou samostatnej metódy detekcie si ešte pred

začatím prác overte, že nepracujete pod napätím.

VAROVANIE:

Pri prácach v blízkosti vedenia vždy

vypnite sieťové napájanie.

VAROVANIE:

Tienené káble alebo káble v kovových potrubiach, krytoch, pokovovaných stenách alebo hrubých stenách s vysokou hustotou sa nemusia detegovať.

UPOZORNENIE:

Používajte prostriedky osobnej ochrany. Vždy majte nasadenú ochranu zraku. Používanie ochranných prostriedkov, ako je protiprachová maska, protišmyková ochranná obuv, pevná pokrývka hlavy a ochrana sluchu, pomôže v závislosti od pracovných podmienok znížiť riziko ublíženia na zdraví.

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIE

Zabezpečte správnu detekciu káblov pod prúdom. Snímač klincov STHT77587/STHT77588 držte vždy len v oblasti rukoväte. Uchopte ho prstami a palcom za súčasného kontaktu medzi prístrojom a vašou dlaňou (obrázok C).

POZNÁMKA: Výboje statickej elektriny, ktoré môžu vznikať na sadrokartóne a iných povrchoch, budú šíriť detekčnú oblasť napätia do oveľa väčšej oblasti, než je skutočné elektrické vedenie. Pri lokalizácii polohy kábla vám pomôže, ak budete snímať tak, že prístroj budete držať 1/2 palca (13 mm) od povrchu steny alebo položte druhú ruku na povrch do vzdialenosti približne 12 palcov (305 mm) od snímača.

Bezpečnosť batérie

VAROVANIE:

Batérie môžu explodovať alebo vytiecť

a môžu byť príčinou zranenia alebo požiaru. Aby

ste znížili toto riziko:

• Pozorne dodržiavajte všetky pokyny a varovania uvedené na štítku batérie a na jej obale.

• Batérie vždy vkladajte so správnou polaritou (+ a –) podľa

označenia na batérii a samotnom zariadení.

• Neskratujte kontakty batérií.

• Nenabíjajte jednorazové batérie.

• Nemiešajte staré a nové batérie. Všetky batérie vymieňajte

vždy súčasne za nové batérie rovnakej značky a typu.

• Vybité batérie okamžite vyberte a zlikvidujte ich podľa miestnych nariadení.

• Nevhadzujte batérie do ohňa.

• Batérie uchovávajte mimo dosahu detí.

Inštalácia batérií typu AAA

Vložte dve nové batérie typu AAA do snímača klincov

STHT77577 alebo STHT77588.

Zdvihnite západku nachádzajúcu sa na spodnej časti

detektora stĺpikov (obr. B 1), aby došlo k uvoľneniu krytu úložného priestoru na batérie.

Posuňte kryt smerom nahor (obrázok B 2) a keď sa

oddelí od snímača klincov, odstráňte ho.

Vložte dve nové kvalitné značkové batérie typu AAA,

pričom sa uistite, že póly - a + každej batérie sú umiestnené tak, ako je to znázornené v priečinku na

batérie (obrázok B 3).

Umiestnite kryt späť na snímač klincov.

• Zasuňte dva kolíky v hornej časti krytu do otvorov

snímača klincov (obrázok B 4).

Page 98

• Pomaly spustite kryt a zatláčajte ho dovtedy, kým sa západka bezpečne nezaistí na snímači klincov (obrázok

B 5

Stlačením tlačidla vyskúšajte snímač klincov.

• Všetky LED kontrolky s výnimkou zelenej LED kontrolky napájania by sa mali na jednu sekundu rozsvietiť

a následne sa vypnúť.

• Ak stlačíte tlačidlo , zelená LED kontrolka napájania

by sa mala rozsvietiť, čo znamená, že batérie sú

nabité. Ak táto LED kontrolka bliká alebo sa nerozsvieti,

vymeňte batérie.

Používanie snímača klincov

Snímač klincov vám pomôže nájsť drevené alebo kovové klince a napätie v sadrokartónových doskách.

• Snímač klincov STHT77587 bude fungovať na sadrokartónových doskách s hrúbkou max. 3/4 palca (19 mm).

• Snímač klincov STHT77588 bude fungovať na sadrokartónových doskách s hrúbkou max. 1,5 palca

(38 mm).

• Snímače klincov STHT77587 a STHT77588 zistia napätie

v sadrokartónových doskách s hrúbkou max. 2 palce

(50,8 mm).

• Keď sa zistí napätie, snímač klincov vydá niekoľko krátkych

(striedavých) zvukových signálov a rozsvieti sa LED kontrolka napätia (obrázok A 3).

• Keď sa zistí stred klinca, snímač klincov vydá jeden dlhší (konštantný) zvukový signál a rozsvieti sa LED kontrolka

stredu (obrázok A 5).

• Keď sa zistí napätie aj stred klinca, rozsvieti sa kontrolka

stredu napätia. LED kontrolky sieťového napájania budú neustále blikať.

Nájdenie klinca

Ak chcete podržať snímač klincov, umiestnite palec na

jednu stranu snímača klincov, ukazovák a dlaň nad stred snímača klincov a ostatné prsty tej istej ruky na opačnú stranu snímača klincov (obrázok C).

Snímač klincov umiestnite kolmo oproti stene

a rovnobežne s dverami alebo oknom na tej istej stene, čo

vám poskytne informáciu o tom, ako sú klince umiestnené v stene.

Neposúvajte snímač klincov a pomocou ukazováka stlačte

a podržte tlačidlo dovtedy, kým sa nevypnú všetky

LED kontrolky (okrem zelenej LED kontrolky napájania ) (1 sek).

So stlačeným tlačidlom POMALY posúvajte snímač

klincov na stene smerom doľava alebo doprava.

Počas posúvania snímača klincov sledujte LED

kontrolky snímača.

• Ak sa rozsvieti kontrolka (obrázok A 7), posuňte

snímač klincov doľava a nájdite najbližší klinec.

• Ak sa rozsvieti kontrolka (obrázok A 4), posuňte

snímač klincov doprava a nájdite najbližší klinec.

Keď sa rozsvieti stredná LED kontrolka (obrázok č. A

), snímač klincov našiel stred klinca (obrázok č. D 1).

• PRESTAŇTE posúvať snímač klincov.

• PRESTAŇTE stláčať tlačidlo (obrázok D 2).

Pomocou otvoru na snímači klincov (obrázok D 3)

a ceruzky označte aktuálnu polohu stredu klinca.

Ak chcete nájsť ďalší klinec v stene, zopakujte postup.

Nájdenie káblov pod prúdom

Ak chcete podržať snímač klincov, umiestnite palec na

jednu stranu snímača klincov, ukazovák a dlaň nad stred snímača klincov a ostatné prsty tej istej ruky na opačnú stranu snímača klincov (obrázok C).

Snímač klincov jemne umiestnite kolmo oproti stene

a rovnobežne s dverami alebo oknom na tej istej stene, čo

vám poskytne informáciu o tom, ako sú klince umiestnené v stene.

Neposúvajte snímač klincov a stlačte a podržte tlačidlo

dovtedy, kým sa nevypnú všetky LED kontrolky (okrem

zelenej LED kontrolky napájania ) (1 sek.).

So stlačeným tlačidlom POMALY posúvajte snímač

klincov na stene smerom doľava alebo doprava.

Počas posúvania snímača klincov sledujte LED kontrolky

a počúvajte. LED kontrolka napätia (obrázok A 3) sa rozsvieti. Keďže káble pod prúdom sú zvyčajne spojené s klincami, smerové LED kontrolky vám pomôžu nájsť káble pod prúdom, ktoré môžu byť spojené s najbližším klincom.

Page 99

• Ak sa rozsvieti kontrolka (obrázok A 7), posuňte

snímač klincov doľava a nájdite najbližší klinec.

• Ak sa rozsvieti kontrolka (obrázok A 4), posuňte

snímač klincov doprava a nájdite najbližší klinec.

• Ak sa v rámci 0,05 m - 0,5 m (2" - 18") od aktuálnej polohy

detektoru klincov nachádza aktívne sieťové napätie, bude blikať LED kontrolka sieťového napätia (obrázok A 3).

• Ak sa v blízkosti stredu klinca nachádza aktívne sieťové napätie, LED kontrolky sieťového napätia budú blikať, rozsvieti sa stredová červená LED kontrolka (obrázok

5) a detektor klincov bude vydávať krátke striedavé

pípania (našlo sa sieťové napätie), po ktorých bude nasledovať dlhšie nepretržité pípanie (našiel sa stred klinca) a bude opakovať v týchto pípaniach, kým ho neprestanete stláčať .

Poznámka: Statický elektrický náboj, ktorý sa môže vytvoriť na sadrokartóne alebo iných povrchoch, rozšíri plochu detekcie napätia o mnoho centimetrov po oboch stranách od miesta reálneho výskytu elektrického vodiča. Pri hľadaní polohy elektrického vodiča si môžete pomôcť tak, že jednotku budete pri skenovaní držať 13 mm - 50 mm od povrchu steny alebo druhú ruku umiestnite na povrch približne 30 cm od senzora.

Údržba

• Keď sa snímač klincov nepoužíva, vyčistite vonkajšie časti vlhkou tkaninou a snímač klincov utrite suchou

tkaninou dosucha.

• Hoci sú vonkajšie časti snímača klincov odolné

voči rozpúšťadlám, NIKDY snímač klincov nečistite rozpúšťadlami.

• Detektor klincov skladujte na čistom mieste pri teplote v rozsahu -20 ˚C (-4 ˚F) až 70 ˚C (158 ˚F).

Riešenie problémov

LED kontrolka bliká

Výkon batérie je nízky.

• Skontrolujte batérie typu AAA, aby ste sa uistili:

• či je každá batéria správne vložená podľa uvedenej polarity (+) a (–) vo vnútri priečinka na batérie,

• či sú kontakty batérie čisté a či nie sú hrdzavé alebo skorodované,

• či sú batérie nové a kvalitné, aby sa znížilo riziko

ich vytečenia.

• Uistite sa, že batérie typu AAA sú v náležitom prevádzkovom stave. Ak máte pochybnosti, skúste vložiť nové batérie.

LED kontrolka sa nezapne

Žiadne napájanie z batérie.

• Do snímača klincov vložte dve nové kvalitné značkové

batérie typu AAA.

• Ubezpečte sa, že je každá batéria správne vložená podľa uvedenej polarity (+) a (–) vo vnútri priečinka na batérie.

Snímač klincov nenájde klince

• Ubezpečte sa, že batérie fungujú.

• Ubezpečte sa, že ste snímač klincov umiestnili na stenu zo

sadrokartónu alebo iného bežného stavebného materiálu. Snímač klincov nebude fungovať na stenách z betónu, malty, kameňov, tehál, sadry, kobercoviny, materiálov potiahnutých fóliou, na stenách s kovovými povrchmi alebo keramickými dlaždicami.

• Ubezpečte sa, že ste snímač klincov umiestnili kolmo oproti stene, že je vo vertikálnej polohe (rovnobežne s dverami alebo oknom) a že počas POMALÉHO posúvania snímača klincov oproti stene stláčate a držíte tlačidlo stredu.

• Ubezpečte sa, že stena nie je príliš hrubá. Snímač klincov STHT77587 sa môže použiť na steny s hrúbkou < 0,75 palca

(19 mm) a snímač klincov STHT77588 sa môže použiť na steny s hrúbkou < 1,5 palca (38 mm).

• Ubezpečte sa, že stena má hladký povrch.

• Ubezpečte sa, že teplota je v rámci špecikovaného

prevádzkového rozsahu a relatívnej vlhkosti.

Servis a opravy

Poznámka: V prípade demontáže zariadenia strácajú platnosť

všetky záruky poskytované na produkt.

V záujme zaistenia BEZPEČNOSTI A SPOĽAHLIVOSTI produktu môže všetky opravy, údržbu a nastavenia vykonávať len personál autorizovaných servisných stredísk. Servis alebo údržba vykonávané nekvalikovaným personálom môžu viesť k riziku ublíženia na zdraví. Ak potrebujete lokalizovať najbližšie servisné stredisko STANLEY, navštívte webový portál

www.2helpU.com.

Page 100

Obmedzená záruka

Ak tento výrobok v období jedného (1) roka prestane fungovať z dôvodu chýb materiálu alebo spracovania, vymeníme ho. VÝROBOK NEVRACAJTE DO OBCHODU. Zavolajte na číslo 1-800-262-2161 (M-F, 8-5 EST) alebo navštívte stránku

www.2helpU.com, kde nájdete podrobné informácie.

Technické údaje

STHT77587 STHT77588

Detekcia drevených klincov sadrokartónová doska s hrúbkou

Detekcia kovových klincov sadrokartónová doska s hrúbkou

Detekcia káblov pod prúdom 110 V pri 60 Hz (220 V pri 50 Hz)

Presnosť – stred dreveného klinca +/- 1/4 palca (6,35 mm) v prípade

Presnosť – stred kovového klinca +/- 1/4 palca (6,35 mm) v prípade

Zdroj napájania 2 batérie typu AAA (1,5 V) (3 V DC)

Životnosť batérie < 10 hodín nepretržitého použitia

Automatická kalibrácia Áno

Automatické vypnutie po uvoľnení tlačidla Zap.

Ochrana povrchu Áno

Relatívna vlhkosť 35 % – 55 %

Prevádzková teplota 32 °F až 122 °F (0 °C až 50 °C)

Teplota uskladnenia -4 °F až 158 °F (-20 °C až 70 °C)

max. 0,75 palca (19 mm)

sadrokartónová doska s hrúbkou max. 2 palce (50,8 mm)

zo vzdialenosti 2 palcov – 18 palcov (0,05 m – 0,5 m), rozsvieti sa LED

sadrokartónovej dosky s hrúbkou

max. 1/2 palca – 3/4 palca

(12,7 mm – 19 mm)

sadrokartónovej dosky s hrúbkou

max. 1/2 palca – 3/4 palca

(12,7 mm – 19 mm)

pri < 2,4 V (+/- 0,3 V), blikanie LED kontrolky napájania znamená vybitú

kontrolka napätia

batériu

Áno

sadrokartónová doska s hrúbkou

max. 1 palec (25 mm)

sadrokartónová doska s hrúbkou

max. 1,5 palca (38 mm)

+/- 1/4 palca (6,35 mm) v prípade sadrokartónovej dosky s hrúbkou

max. 1/2 palca – 1,5 palca

(12,7 mm – 38 mm)

+/- 1/4 palca (6,35 mm) v prípade sadrokartónovej dosky s hrúbkou

max. 1/2 palca – 1,5 palca

(12,7 mm – 38 mm)

100
