ENGLISH

(Original instructions)

Intended use

Your Stanley Fat Max oscillating tool has been designed for DIY applications such as sanding operations. It is also suitable for cutting wooden materials, plastic, gypsum, non-ferrous metals and fastening elements (e.g., unhardened nails, staples), working soft wall tiles and scraping of small surfaces. This tool is intended for professional and private, non professional users.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings and all instructions. Failure to follow the warnings and instructions listed below may result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

1. Work area safety a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases or dust. Power tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2. Electrical safety a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of

electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of

electric shock.

3. Personal safety a. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the inuence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or energising power tools that have the switch on invites accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

4. Power tool use and care a. Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it was designed.

b. Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

Page 5

ENGLISH

(Original instructions)

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

e. Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

5. Service a. Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

Warning! Additional safety warnings for oscillating tools

u Hold power tool by insulated gripping surfaces when

performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting ac-

cessory contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock

u Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the work by hand or against your body leaves it unstable and may lead to loss of control.

Warning! Contact with or inhalation of dusts arising from sanding applications may endanger the health of the operator and possible bystanders. Wear a dust mask specically designed for protection against dust and fumes and ensure that persons within or entering the work area are also protected.

u Thoroughly remove all dust after sanding. u Take special care when sanding paint which is possibly

lead based or when sanding some woods and metal which may produce toxic dust:

t Do not let children or pregnant women enter the work

area.

t Do not eat, drink or smoke in the work area. t Dispose of dust particles and any other debris safely.

u The intended use is described in this instruction manual.

The use of any accessory or attachment or performance of any operation with this tool other than those recommended in this instruction manual may present a risk of personal injury and/or damage to property.

u The accessory will continue to move after releasing the

switch. Always switch the tool off and wait for the accessory to come to a complete standstill before putting the tool down.

u Keep hands away from cutting area. Never reach

underneath the work piece for any reason. Do not insert ngers or thumb into the vicinity of the reciprocating blade and blade clamp. Do not stabilize the saw by gripping the shoe.

u Keep blades sharp. Dull or damaged blades may cause

the saw to swerve or stall under pressure. Always use the appropriate type of saw blade for the workpiece material and type of cut.

u When cutting pipe or conduit, make sure that they are free

from water, electrical wiring, etc.

u Do not touch the workpiece or the blade immediately after

operating the tool. They can become very hot.

u Be aware of hidden hazards, before cutting into walls,

oors or ceilings, check for the location of wiring and pipes.

Safety of others

u This appliance is not intended for use by persons (includ-

ing children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

u Children should be supervised to ensure that they do not

play with the appliance.

Residual risks.

Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc. Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual risks can not be avoided. These include:

u Injuries caused by touching any rotating/moving parts. u Injuries caused when changing any parts, blades or ac-

cessories.

u Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular breaks.

u Impairment of hearing. u Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially oak, beech and MDF.)

Page 6

ENGLISH

(Original instructions)

Vibration

The declared vibration emission values stated in the technical data and the declaration of conformity have been measured in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure.

Warning! The vibration emission value during actual use of the power tool can differ from the declared value depending on the ways in which the tool is used. The vibration level may increase above the level stated.

When assessing vibration exposure to determine safety measures required by 2002/44/EC to protect persons regularly using power tools in employment, an estimation of vibration exposure should consider, the actual conditions of use and the way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time.

Labels on tool

The following pictograms are shown on the tool:

Warning! To reduce the risk of injury, the user must read the instruction manual.

Warning! Always wear a dust mask when using this tool.

Electrical safety

This tool is double insulated; therefore no earth wire is required. Always check that the power supply corresponds to the voltage on the rating plate.

u If the supply cord is damaged, it must be replaced by the

manufacturer or an authorised Stanley Fat Max Service Centre in order to avoid a hazard.

Features

This tool includes some or all of the following features.

1. On/Off switch

2. Variable speed dial

3. Super-lokTM Tool free accessory clamping lever

4. Sanding base

5. Dust extraction adapter (g. E Where supplied)

6. Tooled accessory adapter (spacer)

7. Tooled accessory adapter (Fixing bolt)

8. Cut/Depth guide)

Accessories

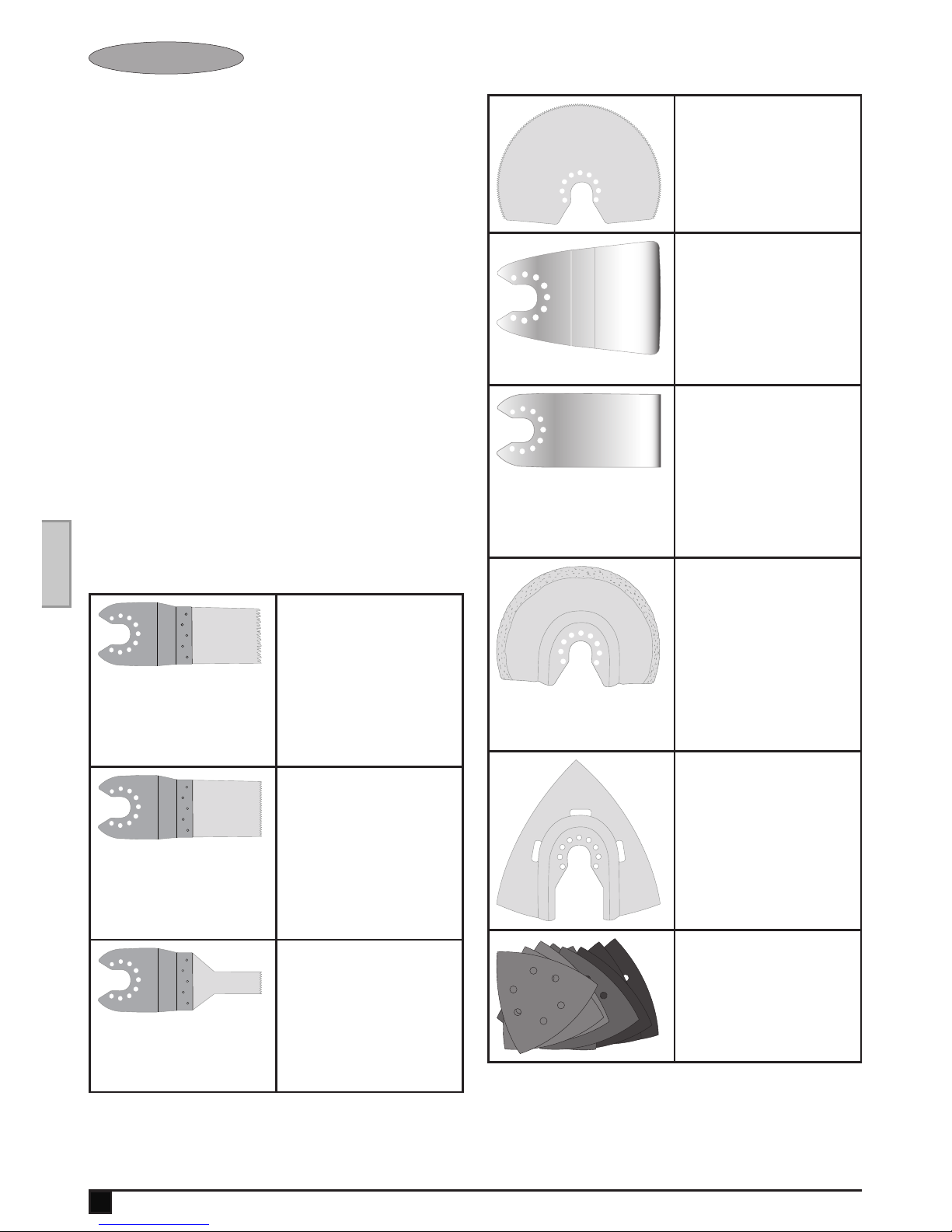

This tool includes some or all of the following accessories. The performance of your tool depends on the accessory used. Stanley Fat Max accessories are engineered to high quality standards and designed to enhance the performance of your tool. By using these accessories you will get the very best from your tool.

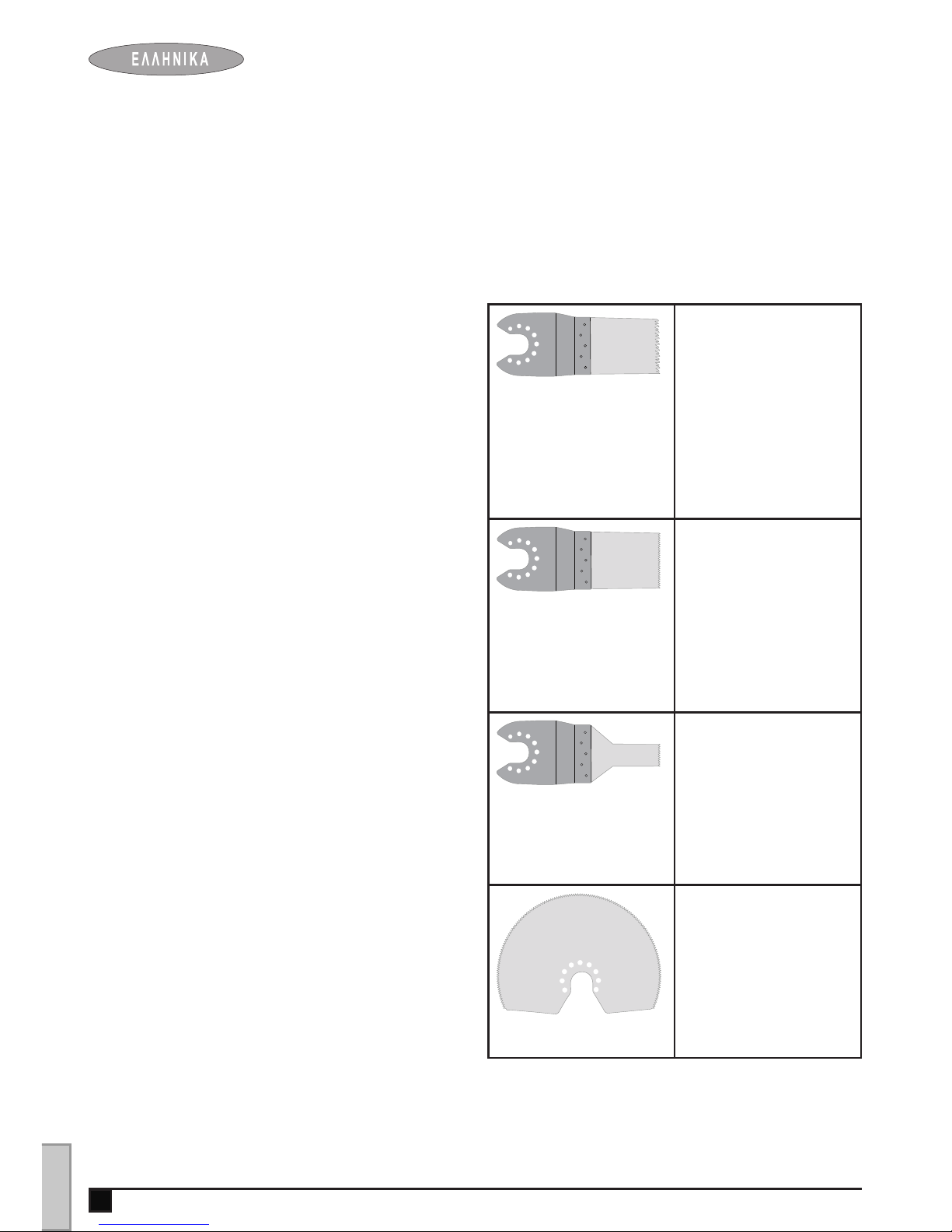

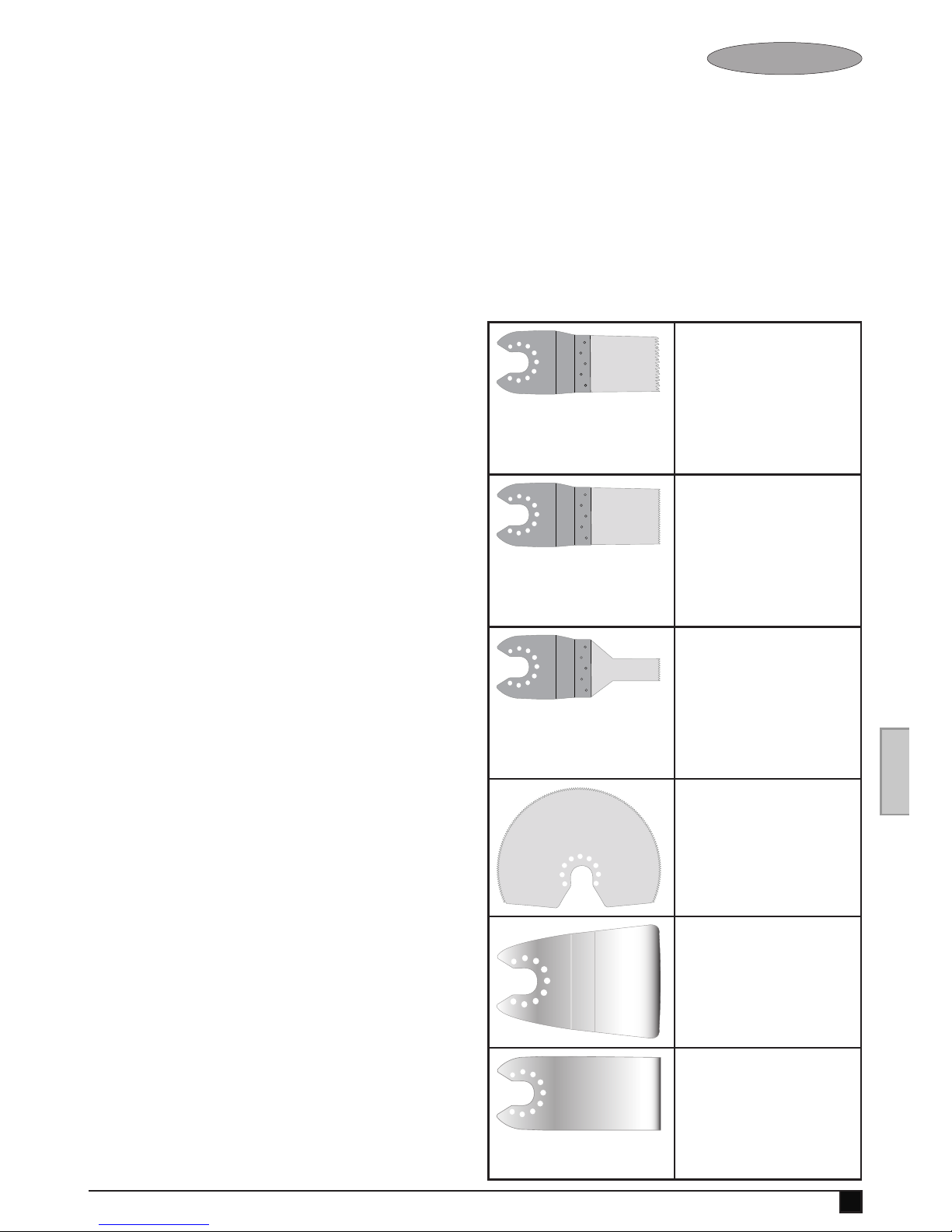

Precision plunge cut saw blade for wooden materials, soft plastics. (Part number - STA26105-XJ)

Separating, plunge and ush cutting of wood and soft plastics. Ideal for working on doors, skirting boards, windowsills and ooring.

Plunge cut saw blade for wood and metal. (Part number - STA26110-XJ)

Separating, plunge and ush cutting of wood, plastics, thin-walled non-ferrous pipes and extrusions, nails and screws.

Plunge cut saw blade for wood and metal. (Part number - STA26115-XJ)

Separating, plunge and ush cutting of wood, plastics, thin-walled non-ferrous pipes and extrusions.

Segmented saw blade. (Part number - STA26120-XJ)

Long life blade which is ideal for cutting wood, plastics, thin walled ferrous and non-ferrous material.

Rigid scraper. (Part number - STA26135-XJ)

Ideal for removal of hard and soft material from at surfaces such as the removal of vinyl ooring, bonded carpet adhesive, tile oor adhesive, grout, paint and varnish.

Flexible scraper. (Part number - STA26140-XJ)

Ideal for removal of elastomer materials from hard at surfaces in difcult to reach areas such as silicon sealant and other caulking materials.

Page 7

ENGLISH

(Original instructions)

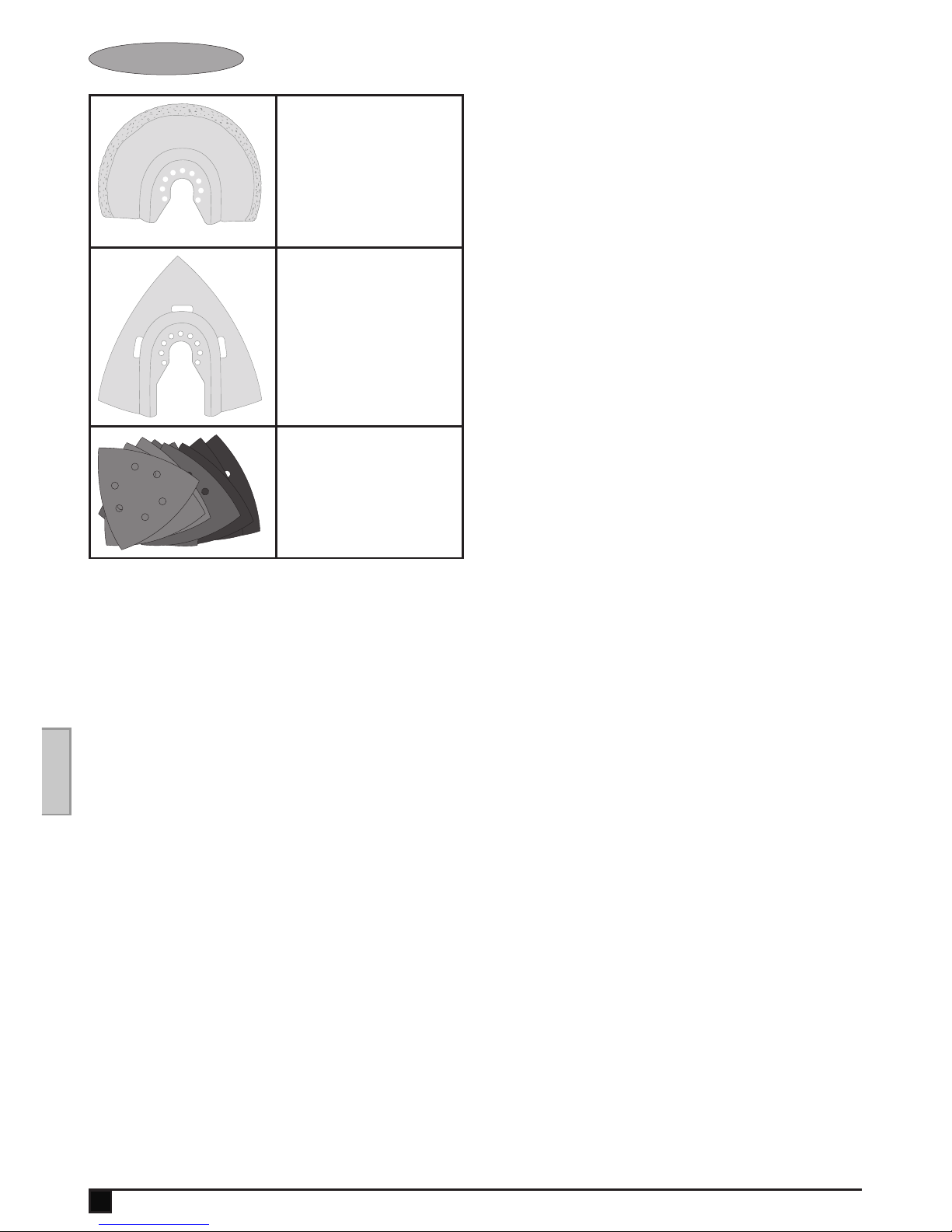

Carbide grout removal blade. (Part number - STA26125-XJ)

Carbide coated surface ideal for clearing grout and tile adhesive from at surfaces and for fast stock removal of wood, chipboard and breglass.

Carbide rasp. (Part number - STA26130-XJ)

Carbide coated surface ideal for grout removal and for fast stock removal of plastics, chipboard and breglass.

Sanding Sheets. (Part number - STA32348-XJ)

Various grades for sanding of wood, painted and varnished surfaces.

Assembly

Fitting and removing the accessories (g. A - G)

Warning! Before tting an accessory, disconnect the tool from

the mains supply.

Fitting a Stanley Fat Max accessory (g. A - C)

u Hold the tool and squeeze the accessory clamping lever

(3).

u Slide the accessory (9) between the shaft and the acces-

sory holder making sure the accessory engages all eight pins on the holder and is ush with the shaft.

u Release the accessory clamping lever.

Note: Some accessories, such as scrapers and blades can be mounted at an angle if required (g. C).

Removing a Stanley Fat Max accessory accessory (g. A)

u Hold the tool and squeeze the accessory clamping lever

(3).

u Pull the accessory from the tool making sure the acces-

sory dis-engages from all eight pins on the holder.

u Release the accessory clamping lever.

Warning: Gloves must be worn when removing accessories as then may become hot during use.

Fitting a sanding sheet (g. D)

u Line up the sanding sheet (10) with the sanding base (4)

as shown.

u Press the sheet rmly and evenly onto the sanding base,

making sure that the holes in the sheet coincide with the holes in the base.

Removing a sanding sheet

u Pull the sanding sheet off the sanding base (4).

Warning! Never use the sanding base without a sanding sheet or accessory in place.

Fitting the dust extraction adaptor (g. E)

u Line up the dust extraction adaptor (5) with the sanding

base (4) as shown.

u Press the adaptor rmly and evenly in to the sanding

base.

u Secure the adaptor by turning the locking nut (11) clock-

wise.

u Connect a vacuum cleaner to the dust extraction adaptor.

Removing the dust extraction adaptor

u Turn the locking nut (11) anti-clockwise. u Pull the dust extraction adaptor (5) out of the sanding

base (4).

Fitting the depth/cut guide (g. F)

The depth/cut guide allows you to precisely cut material at a specied depth and more accurately track a marked cut line.

u Attach the depth/cut block (8) by inserting the tabs on the

guide into the slots on the main body.

u Secure the block to the main body with the bolt (12) and

tighten with the supplied hex wrench.

u Insert the guide (13) into the requried position and secure

by turning the depth/cut adjustment knob (14) clockwise.

Fitting alternative accessories (g. G)

u Place the spacer (6) onto the collar (15). u Place the alternative accessory (16) onto the collar (15). u Firmly attach the xing bolt (7) into place to ensure a tight

t for the alternative accessory (16).

Note: The spacer and xing bolt are not used to attach Stanley Fat Max accessories. Stanley Fat Max accessories are attached using the Super-lokTM Tool free accessory clamping lever.

Page 8

ENGLISH

(Original instructions)

Use

Warning! Let the tool work at its own pace. Do not overload.

Warning! Before cutting into walls, oors or ceilings, check for

the location of wiring and pipes.

Variable speed control (g. H)

The variable speed control allows you to adapt the speed of the tool to the application.

u Set the variable speed dial (2) to the desired setting. At

setting 1 the tool will operate at low speed, 10,000 min-1. At setting 6 the tool will operate at the maximum speed, 22,000 min-1.

Switching on and off (g. I)

u To switch the tool on, slide the on/off switch (1) forward

(position I).

u To switch the tool off, slide the on/off switch (1) to the rear

(position O).

Cut guide (g. F & J)

This feature allows you to more accurately track a marked cut line.

u To use the cut guide, insert the guide (13) as shown in

gure J into the front slot on the depth/cut guide block (8).

u Adjust the length of the guide by pulling out or pushing

inward to achieve the desired cut depth.

u Secure the guide in place by turning the depth/cut adjust-

ment knob (12) clockwise. To release the guide turn the depth/cut adjustment knob anti-clockwise.

Depth guide (g. F & K)

This feature allows you to precisely cut material at a specied depth.

u To use the depth guide, insert the guide (13) as shown in

gure K into the front slot on the depth/cut guide block (8).

u Adjust the length of the guide by pulling out or pushing

inward to achieve the desired cut depth.

u Secure the guide in place by turning the depth/cut adjust-

ment knob (12) clockwise. To release the guide turn the depth/cut adjustment knob anti-clockwise.

Hints for optimum use

u Always hold the tool securely. For precision work, hold the

tool near the front.

u Clamp the workpiece whenever possible, especially when

using cutting blades.

u Do not exert too much pressure on the tool. u Always use the appropriate type of attachment for the

workpiece material and type of cut.

u Regularly check the condition of accessories. Replace

when necessary.

u Mark the desired starting point. u Switch the tool on and slowly feed attachments into the

workpiece at the desired starting point.

u Clamp a piece of plywood or soft wood to the back of the

workpiece and saw through the combination in order to obtain a clear cut.

u Do not force the cutting blade into the workpiece. Note

that cutting sheet metal will normally take more time than sawing thicker wooden workpieces.

u When cutting metal spread a thin lm of oil along the cut-

ting line before cutting.

u When sanding new layers of paint before applying another

layer, use extra ne grit.

u On very uneven surfaces, or when removing layers of

paint, start with a coarse grit. On other surfaces, start with a medium grit. In both cases, gradually change to a ne grit for a smooth nish.

u Consult your retailer for more information on available

accessories.

Maintenance

Your Stanley Fat Max corded/cordless appliance/tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.

Warning! Before performing any maintenance on corded/ cordless power tools:

u Switch off and unplug the appliance/tool. u Or switch off and remove the battery from the appliance/

tool if the appliance/tool has a separate battery pack.

u Or run the battery down completely if it is integral and then

switch off.

u Regularly clean the ventilation slots in your appliance/tool/

charger using a soft brush or dry cloth.

u Regularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be tted:

u Safely dispose of the old plug. u Connect the brown lead to the live terminal in the new

plug.

u Connect the blue lead to the neutral terminal.

Warning! No connection is to be made to the earth terminal. Follow the tting instructions supplied with good quality plugs. Recommended fuse: 5 A.

Page 9

ENGLISH

(Original instructions)

Protecting the environment

Separate collection. This product must not be disposed of with normal household waste.

Should you nd one day that your Stanley Fat Max product needs replacement, or if it is of no further use to you, do not dispose of it with household waste. Make this product available for separate collection.

Separate collection of used products and packaging allows materials to be recycled and used again. Re-use of recycled materials helps prevent environmental pollution and reduces the demand for raw materials.

Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.

Stanley Europe provides a facility for the collection and recycling of Stanley Fat Max products once they have reached the end of their working life. To take advantage of this service please return your product to any authorised repair agent who will collect them on our behalf.

You can check the location of your nearest authorised repair agent by contacting your local Stanley Europe ofce at the address indicated in this manual. Alternatively, a list of authorised Stanley Europe repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com

Technical data

FME650 (Type 1)

Voltage V

230

No-load speed min

-1

10,000-22,000

Oscillating angle Degrees

1.4 - 2.8

Power

300

Weight

kg 1.53

Level of sound pressure according to EN 60745:

Sound pressure (L

) 90 dB(A), uncertainty (K) 3 dB(A)

Sound power (L

) 101 dB(A), uncertainty (K) 3 dB(A)

Vibration total values (triax vector sum) according to EN 60745:

Cutting wood (a

h, CW

) 4.5 m/s2, uncertainty (K) 1.5 m/s

Cutting metal (a

h, CM

) 10.3 m/s2, uncertainty (K) 1.5 m/s

Sanding (ah) 11.4 m/s2, uncertainty (K) 1.5 m/s

EC declaration of conformity

MACHINERY DIRECTIVE

FME650

Stanley Europe declares that these products described under

"technical data" are in compliance with:

2006/42/EC, EN 60745-1, EN 60745-2-4

These products also comply with Directive

2004/108/EC and 2011/65/EU. For more information, please

contact Stanley Europe at the following address or refer to the

back of the manual.

The undersigned is responsible for compilation of the technical

le and makes this declaration on behalf of Stanley Europe.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgium

05/07/2013

Page 10

Guarantee

StanleyEurope is condent of the quality of its products and offers an outstanding guarantee for professional users of the product. This guarantee statement is in addition to and in no way prejudices your contractual rights as a private non-professional user. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

ONE-YEAR FULL WARRANTY

If your Stanley Fat Max product becomes defective due to faulty materials or workmanship within 12 months from the date of purchase, Stanley Europe guarantees to replace all defective parts free of charge or – at our discretion – replace the unit free of charge provided that:

u The product has not been misused and has been used in

accordance with the instruction manual.

u The product has been subject to fair wear and tear; u Repairs have not been attempted by unauthorised per-

sons;

u Proof of purchase is produced. u The Stanley Fat Max product is returned complete with all

original components If you wish to make a claim, contact your seller or check the location of your nearest authorised Stanley Fat Max repair agent in the Stanley Fat Max catalogue or contact your local Stanley ofce at the address indicated in this manual. A list of authorised Stanley Fat Max repair agents and full details of our after sales service is available on the internet at:www. stanley.eu/3

Page 11

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Bestimmungsgemäße Verwendung

Das oszillierende Stanley Fat Max Multifunktionswerkzeug wurde für Heimwerkerarbeiten wie z. B. Schleifanwendungen entwickelt. Außerdem ist es zum Schneiden von Holz, Kunststoff, Gips, Buntmetallen (z. B. nicht gehärteten Nägeln, Klammern), zum Bearbeiten von Weichfaserplatten sowie zum Schaben kleiner Oberächen geeignet. Dieses Gerät ist zum gewerblichen und privaten Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Achtung! Lesen Sie sämtliche Sicherheitswarnungen und Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und Anweisungen gut auf. Der Begriff "Gerät" bezieht sich auf netzbetrie-

bene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich a: Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich. Unordnung oder

dunkle Arbeitsbereiche können zu Unfällen führen.

b: Verwenden Sie die Geräte nicht in Umgebungen, in

denen Explosionsgefahr, z. B. aufgrund von

brennbaren Flüssigkeiten, Gasen oder Staub, besteht.

Geräte erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

c: Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können Sie

die Kontrolle verlieren.

2. Elektrische Sicherheit a: Der Netzstecker des Geräts muss in die Steckdose

passen. Der Stecker darf in keiner Weise verändert

werden. Verwenden Sie für schutzgeerdete Geräte

keine Adapterstecker. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines

elektrischen Schlags.

b: Vermeiden Sie Körperkontakt mit geerdeten

Oberächen von Rohren, Heizungen, Herden und

Kühlschränken. Wenn Ihr Körper geerdet ist, besteht ein

erhöhtes Risiko eines elektrischen Schlags.

c: Halten Sie Geräte von Regen und Feuchtigkeit fern.

Das Eindringen von Wasser in ein Gerät erhöht das Risiko

eines elektrischen Schlags.

d: Verwenden Sie das Kabel ordnungsgemäß.

Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

e: Verwenden Sie für Arbeiten im Freien nur für den

Außenbereich zugelassene Verlängerungskabel. Die

Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

f: Wenn das Gerät in einer feuchten Umgebung

verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD) an. Die Verwendung eines

Fehlerstromschutzschalters verringert das Risiko eines elektrischen Schlags.

3. Persönliche Sicherheit a: Verwenden Sie das Gerät aufmerksam und vernünftig.

Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b: Verwenden Sie eine geeignete Schutzausrüstung.

Tragen Sie stets einen Augenschutz. Schutzausrüstung

wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c: Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Durch das

Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert.

d: Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Ein Schlüssel, der sich

in einem drehenden Teil bendet, kann zu Verletzungen führen.

e: Beugen Sie sich nicht zu weit nach vorne über. Achten

Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch

können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten.

f: Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Page 12

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

g: Falls Staubabsaug- und -fangvorrichtungen

vorhanden sind, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden.

Das Verwenden einer Staubauffangvorrichtung verringert

Gefährdungen durch Staub.

4. Gebrauch und Pege von Geräten a: Überlasten Sie das Gerät nicht. Verwenden Sie das für

Ihre Arbeit passende Gerät. Durch das Arbeiten in dem

für das Gerät angegebenen Leistungsbereich erzielen Sie

nicht nur optimale Ergebnisse, Sie erhöhen auch die

Sicherheit.

b: Verwenden Sie das Gerät nicht, wenn der Ein-/

Ausschalter nicht funktioniert. Ein Gerät, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

repariert werden.

c: Ziehen Sie den Stecker aus der Steckdose, und/oder

trennen Sie das Gerät vom Akku, bevor Sie

Einstellungen vornehmen, Zubehörteile wechseln

oder das Gerät lagern. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Geräts.

d: Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht

von Personen benutzen, die damit nicht vertraut sind

oder diese Anweisungen nicht gelesen haben. Geräte

sind gefährlich, wenn Sie von unerfahrenen Personen

benutzt werden.

e: Halten Sie Geräte in einem einwandfreien Zustand.

Kontrollieren Sie, ob bewegliche Teile falsch

ausgerichtet sind oder klemmen und ob Teile

gebrochen oder so beschädigt sind, dass die Funktion

des Geräts beeinträchtigt ist. Lassen Sie beschädigte

Geräte vor dem Gebrauch reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Geräten.

f: Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich seltener und sind leichter

zu führen.

g: Verwenden Sie Gerät, Zubehör, Einsätze usw.

entsprechend diesen Anweisungen, und

berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Arbeit. Der Gebrauch von

Geräten für andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

5. Service a: Lassen Sie das Gerät nur von qualiziertem

Fachpersonal und nur mit Originalersatzteilen

reparieren. So wird gewährleistet, dass die Sicherheit des

Geräts erhalten bleibt.

Achtung! Zusätzliche Sicherheitshinweise für oszillierende Geräte

u Halten Sie das Gerät an den isolierten Griffächen,

wenn Sie Arbeiten ausführen, bei denen das Werkzeug ein verdecktes Kabel oder das Gerätekabel berühren könnte. Der Kontakt mit stromführenden Leitungen kann

auch offen liegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.

u Fixieren Sie das Werkstück mit Zwingen oder

ähnlichen Hilfsmitteln auf einer stabilen Oberäche.

Ein Werkstück, das mit der Hand oder gegen den Körper gehalten wird, ist unzureichend befestigt und kann leicht außer Kontrolle geraten.

Achtung! Die beim Schleifen von bestimmten Materialien entstehenden Stäube können bei Berührung oder Einatmen die Gesundheit schädigen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten.

u Entfernen Sie nach dem Schleifen sorgfältig alle Stau-

breste.

u Treffen Sie beim Schleifen von möglicherweise bleihaltiger

Farbe oder von bestimmten Holz- und Metallarten, die giftigen Staub bilden können, besondere Maßnahmen:

t Halten Sie Kinder oder Schwangere vom Arbeitsplatz

fern.

t Essen, trinken und rauchen Sie nicht am Arbeitsplatz. t Entsorgen Sie Staubteilchen und andere Schleifabfälle

sachgerecht.

u In dieser Anleitung ist die bestimmungsgemäße Verwend-

ung beschrieben. Die Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren können zu Verletzungen und/oder Sachschäden führen.

u Das Zubehörteil bewegt sich auch dann noch, wenn

Sie den Schalter losgelassen haben. Schalten Sie das Gerät vor dem Ablegen stets aus, und warten Sie, bis das Zubehörteil zum Stillstand gekommen ist.

u Halten Sie Ihre Hände von der Schneidzone fern.

Greifen Sie niemals unter das Werkstück. Bewegen Sie Ihre Finger nicht in die Nähe des sich bewegenden Sägeblattes und dessen Klemme. Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie diese am Sägeschuh halten.

u Halten Sie die Sägeblätter scharf. Stumpfe oder

beschädigte Sägeblätter können dazu führen, dass die Säge unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Art des Schnittes geeignetes Sägeblatt.

Page 13

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Achten Sie beim Sägen von Rohren oder Leitungen

darauf, dass diese frei von Wasser, Stromkabeln und

Ähnlichem sind.

u Berühren Sie das Werkstück oder das Sägeblatt nicht di-

rekt nach dem Gebrauch. Beides kann sehr heiß werden.

u Achten Sie auch auf nicht sichtbare Gefahren, wenn Sie

in Wände, Böden oder Decken sägen. Prüfen Sie diese

Stellen auf dahinter liegende Kabel oder Rohre.

Sicherheit anderer Personen

u Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten körperlichen, sensorischen

oder geistigen Fähigkeiten sowie mangelnder Erfahrung

und Kenntnissen bedient werden, es sei denn, sie werden

bei der Verwendung des Geräts von einer erfahrenen

Person beaufsichtigt oder angeleitet.

u Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Restrisiken.

Für den Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt:

u Das Berühren von sich drehenden/bewegenden Teilen

kann Verletzungen zur Folge haben.

u Der Austauschen von Teilen, Messern oder Zubehör kann

Verletzungen zur Folge haben.

u Der längere Gebrauch eines Geräts kann Verletzungen

zur Folge haben. Legen Sie bei längeren Gebrauch

regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs. u Gesundheitsrisiken durch das Einatmen von Staub beim

Gebrauch des Geräts (beispielsweise bei Holzarbeiten,

insbesondere Eiche, Buche und Pressspan).

Vibration

Die in den Abschnitten "Technische Daten" und "EG-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Warnsymbole am Gerät

Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Achtung! Tragen Sie beim Verwenden dieses Geräts stets eine Staubmaske.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

u Ist das Netzkabel beschädigt, muss es durch den

Hersteller oder eine Stanley Fat Max Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Ein-/Ausschalter

2. Drehzahlregler

3. Super-lokTM-Klemmhebel für den werkzeugfreien Wechsel von Zubehörteilen

4. Schleifplatte

5. Staubsaugeradapter (Abb. E, sofern im Lieferumfang enthalten)

6. Adapter für Zubehörteile, die mithilfe von Werkzeugen gewechselt werden müssen (Abstandhalter)

7. Adapter für Zubehörteile, die mithilfe von Werkzeugen gewechselt werden müssen (Befestigungsschraube)

8. Schnitt-/Tiefenführung

Page 14

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Zubehörteile

Dieses Gerät verfügt über einige oder alle der folgenden Zubehörteile: Das verwendete Zubehör hat wesentlichen Einuss auf die Leistung des Geräts. Zubehörteile von Stanley Fat Max erfüllen höchste Qualitätsstandards und wurden speziell für die Verwendung mit Ihrem Gerät entwickelt. Bei Verwendung dieses Zubehörs erhalten Sie stets optimale Ergebnisse.

Präzisions-Tauchsägeblatt für Holz und weiche Kunststoffe. (Teilenummer – STA26105-XJ)

Trennen, Tauch- und Bündigsägen von Holz und Kunststoffen. Optimal für die Arbeit an Türen, Fußleisten, Fensterbänken und Bodenbelägen.

Tauchsägeblatt für Holz und Metall. (Teilenummer – STA26110-XJ)

Trennen, Tauch- und Bündigsägen von Holz, weichen Kunststoffen, dünnen Buntmetallrohren und

-prolen, Nägeln und Schrauben.

Tauchsägeblatt für Holz und Metall. (Teilenummer – STA26115XJ)

Trennen, Tauch- und Bündigsägen von Holz, Kunststoffen, dünnwandigen Buntmetallrohren und

-prolen.

Segmentiertes Sägeblatt. (Teilenummer – STA26120-XJ)

Langlebiges Sägeblatt zum Schneiden von Holz, Kunststoffen sowie dünnen Stahl- und Buntmetallwerkstücken.

Starrer Schaber. (Teilenummer – X26135-XJ)

Optimal zum Entfernen von harten und weichen Materialien von glatten Oberächen, beispielsweise das Entfernen von PVC-Bodenbelägen, Teppichklebstoff, Fliesenkleber, Mörtel, Farbe und Lack.

Flexibler Schaber. (Teilenummer – STA26140-XJ)

Optimal zum Entfernen von Elastomeren von harten glatten Oberächen an schwer erreichbaren Stellen, beispielsweise Silikondichtungen oder anderen Fugendichtmassen.

Karbid-Fugenfräsblatt. (Teilenummer – STA26125-XJ)

Karbidbeschichtete Oberäche zum Entfernen von Mörtel und Fliesenkleber von glatten Oberächen sowie einen schnellen Abtrag von Holz-, Span- und Glasfaserplatten.

Karbid-Raspel. (Teilenummer – STA26130-XJ)

Karbidbeschichtete Oberäche zum Entfernen von Mörtel sowie einen schnellen Abtrag von Kunststoff-, Span- und Glasfaserplatten.

Schleifblätter. (Teilenummer – STA32348-XJ)

Unterschiedliche Körnungen zum Schleifen von Holz sowie gestrichenen und lackierten Oberächen.

Montage

Anbringen und Entfernen von Zubehörteilen (Abb. A – G)

Achtung! Ziehen Sie den Netzstecker aus der Steckdose,

bevor Sie ein Zubehörteil anbringen.

Anbringen eines Zubehörteils von Stanley Fat Max (Abb. A – C)

u Halten Sie das Gerät fest, und drücken Sie den Klem-

mhebel für Zubehörteile (3).

u Schieben Sie das Zubehörteil (9) zwischen die Spindel

und die Zubehörhalterung. Stellen Sie dabei sicher, dass alle acht Stifte der Halterung einrasten und die Halterung bündig an der Spindel sitzt.

u Lassen Sie den Zubehörklemmhebel los.

Hinweis: Einige Zubehörteile wie Schaber und Messer können ggf. winklig angebracht werden (Abb. C).

Page 15

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Entfernen eines Zubehörteils von Stanley Fat Max (Abb. A)

u Halten Sie das Gerät fest, und drücken Sie den Klem-

mhebel für Zubehörteile (3).

u Ziehen Sie das Zubehörteil vom Gerät ab. Stellen Sie

dabei sicher, dass alle acht Stifte der Halterung gelöst werden.

u Lassen Sie den Zubehörklemmhebel los.

Achtung: Tragen Sie beim Entfernen von Zubehörteilen Handschuhe, da Zubehörteile beim Gebrauch heiß werden können.

Anbringen eines Schleifblatts (Abb. D)

u Richten Sie das Schleifblatt (10) wie dargestellt an der

Schleifplatte (4) aus.

u Drücken Sie das Schleifblatt fest und gleichmäßig auf die

Schleifplatte. Achten Sie dabei darauf, dass die Löcher im Schleifblatt mit den Löchern in der Schleifplatte uchten.

Entfernen eines Schleifblatts

u Ziehen Sie das Schleifblatt von der Schleifplatte (4) ab.

Achtung! Verwenden Sie die Schleifplatte nur mit einem Schleifblatt oder anderem Zubehör.

Anbringen des Staubsaugeradapters (Abb. E)

u Richten Sie den Staubsaugeradapter (5) wie dargestellt

an der Schleifplatte (4) aus.

u Drücken Sie den Adapter fest und gleichmäßig auf die

Schleifplatte.

u Befestigen Sie den Adapter, indem Sie die Sicherungs-

mutter (11) im Uhrzeigersinn drehen.

u Schließen Sie einen Staubsauger am Staubsaugeradapter

an.

Entfernen des Staubsaugeradapters

u Drehen Sie die Sicherungsmutter (11) gegen den

Uhrzeigersinn.

u Ziehen Sie den Staubsaugeradapter (5) von der Schleif-

platte (4) ab.

Einstellen der Tiefen-/Schnittführung (Abb. F)

Die Tiefen-/Schnittführung ermöglicht es, Werkstücke präziser mit einer bestimmten Schnitttiefe zuzuschneiden und markierten Schnittlinien genauer zu folgen.

u Bringen Sie den Tiefen-/Schnittblock (8) an, indem Sie die

Nippel an der Führung in die Aussparungen am Gerätegehäuse einsetzen.

u Befestigen Sie den Block mit der Schraube (12) am

Gerätegehäuse, und ziehen Sie die Schraube mit dem mitgelieferten Sechskantschlüssel fest.

u Setzen Sie die Führung (13) an der gewünschten Stelle

ein, und sichern Sie diese, indem Sie den Tiefen-/Schnitteinstellknopf (14) im Uhrzeigersinn drehen.

Anbringen alternativer Zubehörteile (Abb. G)

u Setzen Sie den Abstandhalter (6) auf die Zubehörauf-

nahme (15).

u Setzen Sie das alternative Zubehörteil (16) auf die Zube-

höraufnahme (15).

u Bringen Sie die Befestigungsschraube (7) an, und ziehen

Sie diese fest, um sicherzustellen, dass das alternative Zubehörteil (16) ordnungsgemäß gehalten wird.

Hinweis: Der Abstandhalter und die Befestigungsschraube werden für Zubehörteile von Stanley Fat Max nicht benötigt. Zubehörteile von Stanley Fat Max werden mithilfe des SuperlokTM-Klemmhebels für den werkzeugfreien Wechsel von Zubehörteilen angebracht.

Verwendung

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung des Geräts.

Achtung! Überprüfen Sie vor dem Schneiden in Wände, Fußböden und Decken, ob dort verdeckte Kabel oder Rohre verlaufen.

Drehzahlregler (Abb. H)

Mit dem Drehzahlregler können Sie die Geschwindigkeit des Geräts je nach Anwendung einstellen.

u Stellen Sie den Drehzahlregler (2) auf die gewünschte

Stellung. In der Stellung 1 arbeitet das Gerät mit niedriger Drehzahl: 10,000 min-1. In der Stellung 6 arbeitet das Gerät mit maximaler Drehzahl: 22,000 min-1.

Ein- und Ausschalten (Abb. I)

u Bewegen Sie den Ein-/Ausschalter (1) nach vorne in die

Stellung I, um das Gerät einzuschalten.

u Schieben Sie den Ein-/Ausschalter (1) nach hinten in Stel-

lung O, um das Gerät auszuschalten.

Schnittführung (Abb. F und J)

Mithilfe dieses Merkmals können Sie markierten Schnittlinien genauer folgen.

u Um die Schnittführung zu verwenden, setzen Sie die

Führung (13) wie in Abbildung J dargestellt in den vorderen Schlitz des Tiefen-/Schnittblocks (8) ein.

u Stellen Sie die Länge der Führung ein, indem Sie diese

herausziehen oder eindrücken, um die gewünschte Schnitttiefe festzulegen.

u Arretieren Sie die Führung an der gewünschten Stelle,

indem Sie den Tiefen-/Schnitteinstellknopf (12) im Uhrzeigersinn drehen. Drehen Sie den Tiefen-/Schnitteinstellknopf entgegen dem Uhrzeigersinn, um die Führung zu lösen.

Page 16

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Tiefenführung (Abb. F und K)

Mithilfe dieses Merkmals können Sie Werkstücke mit einer genauen Schnitttiefe zuschneiden.

u Um die Tiefenführung zu verwenden, setzen Sie die

Führung (13) wie in Abbildung K dargestellt in den vorderen Schlitz des Tiefen-/Schnittblocks (8) ein.

u Stellen Sie die Länge der Führung ein, indem Sie diese

herausziehen oder eindrücken, um die gewünschte Schnitttiefe festzulegen.

u Arretieren Sie die Führung an der gewünschten Stelle,

indem Sie den Tiefen-/Schnitteinstellknopf (12) im Uhrzeigersinn drehen. Drehen Sie den Tiefen-/Schnitteinstellknopf entgegen dem Uhrzeigersinn, um die Führung zu lösen.

Hinweise für optimale Arbeitsergebnisse

u Halten Sie das Gerät stets sicher fest. Halten Sie das

Gerät bei Feinarbeiten am vorderen Teil.

u Klemmen Sie das Werkstück möglichst fest, besonders

bei der Verwendung von Schneidmessern.

u Üben Sie keinen zu großen Druck auf das Gerät aus. u Verwenden Sie immer ein für das jeweilige Werkstück und

die Art des Schnittes geeignetes Zubehörteil.

u Überprüfen Sie regelmäßig den Zustand von Zube-

hörteilen. Tauschen Sie diese bei Bedarf aus.

u Markieren Sie den gewünschten Startpunkt. u Schalten Sie das Gerät ein, und beginnen Sie vorsichtig

am gewünschten Startpunkt mit der Bearbeitung des Werkstücks.

u Klemmen Sie ein Stück Sperrholz oder ein anderes

weiches Holz unter das Werkstück, und durchtrennen Sie beide Teile, um eine glatte Schnittäche zu erzielen.

u Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt.

Beachten Sie, dass das Durchtrennen von Blech in der Regel länger dauert als das Durchtrennen dickerer Werkstücke aus Holz.

u Bestreichen Sie beim Durchtrennen von Metall die Schnit-

tlinie dünn mit Öl.

u Verwenden Sie zum Schleifen frischer Farbschichten vor

dem Auftragen weiterer Schichten sehr feines Schleifpapier.

u Auf sehr unebenen Oberächen sowie zum Entfernen

alter Farbschichten verwenden Sie zunächst grobes Schleifpapier. Auf anderen Oberächen verwenden Sie zunächst mittelgrobes Schleifpapier. Wechseln Sie in beiden Fällen nach einiger Zeit zu feinem Schleifpapier, damit Sie eine glatte Oberäche erhalten.

u Weitere Informationen über Zubehör erhalten Sie bei

Ihrem Händler.

Wartung

Ihr Stanley Fat Max Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pege und Reinigung voraus.

Achtung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

u Schalten Sie das Gerät aus, und ziehen Sie den

Netzstecker.

u Wenn das Gerät über einen separaten Batteriepack oder

Akku verfügt, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.

u Wenn der Akku integriert ist, entladen Sie diesen vor dem

Abschalten vollständig.

u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.

u Reinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angebracht werden muss:

u Entsorgen Sie den alten Stecker auf sachgerechte Weise. u Verbinden Sie die braune Leitung mit dem spannungs-

führenden Anschluss des Steckers.

u Verbinden Sie die blaue Leitung mit dem neutralen

Anschluss.

Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Stanley Fat Max Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Page 17

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Stanley Europe nimmt Ihre ausgedienten Stanley Fat Max Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Stanley Europe steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Stanley Europe sowie der zuständigen Ansprechpartner nden Sie auch im Internet unter: www.2helpU.com

Technische Daten

FME650 (Typ 1)

Spannung V

230

Leerlaufdrehzahl min

-1

10,000-22,000

Oszillationswinkel Grad

1.4 - 2.8

Leistung

300

Gewicht

kg 1.53

Schalldruckpegel gemäß EN 60745:

Schalldruck (LpA) 90 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schallleistung (LWA) 101 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Holzschneiden (a

h, CW

) 4.5 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

Metallschneiden (a

h, CM

) 10.3 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

Schleifen (ah) 11.4 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

EG-Konformitätserklärung

MASCHINENRICHTLINIE

FME650

Stanley Europe erklärt, dass diese unter "Technische Daten"

beschriebenen Geräte übereinstimmen mit:

2006/42/EG, EN 60745-1, EN 60745-2-4

Diese Produkte entsprechen außerdem den Richtlinien

2004/108/EG und 2011/65/EU. Weitere Informationen erhalten

Sie von Stanley Europe unter der folgenden Adresse. Diese

bendet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstel-

lung der technischen Daten und gibt diese Erklärung im

Namen von Stanley Europe ab.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgien

26/06/2013

Page 18

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Garantie

Stanley Europe vertraut auf die Qualität der eigenen Geräte und bietet gewerblichen Anwendern eine außergewöhnliche Garantie. Bei dieser Garantieerklärung handelt es sich um eine Ergänzung zu den vertraglich festgeschriebenen Rechten von Heimanwendern, die durch diese Garantieerklärung keinesfalls eingeschränkt werden. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

VOLLE GARANTIE FÜR EIN JAHR

Tritt innerhalb von 12 Monaten ab Kaufdatum an einem Gerät von Stanley Fat Max ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Stanley Europe den kostenlosen Austausch sämtlicher defekter Teile bzw. – nach eigenem Ermessen – den kostenlosen Ersatz des Geräts, allerdings vorbehaltlich folgender Bedingungen:

u Das Gerät wurde gemäß dieser Anleitung verwendet. u Das Gerät wurde nur normaler Abnutzung ausgesetzt. u Es wurden keine Reparaturversuche durch unberechtigte

Personen unternommen.

u Es ist ein Kaufbeleg vorhanden. u Das Gerät von Stanley Fat Max wird vollständig und mit

allen Originalkomponenten eingereicht. Wenn Sie Garantieleistungen in Anspruch nehmen möchten, wenden Sie sich an den Verkäufer oder die zuständige Niederlassung von Stanley Fat Max. Die Adresse nden Sie im Stanley Fat Max Katalog, oder sie wird Ihnen von der örtlichen Niederlassung genannt, deren Adresse in dieser Anleitung steht. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Stanley Fat Max nden Sie auch im Internet unter: www.stanley.eu/3

Page 19

(Traduction des instructions initiales)

FRANÇAIS

Utilisation

Votre scie-ponceuse à mouvement alternatif Stanley Fat Max est conçue pour les activités de bricolage, comme le ponçage. Elle convient aussi pour couper des objets en bois, en plastique, plâtre, métaux non-ferreux et éléments de xation (ex. clous en acier non trempé, agrafes), pour travailler sur du carrelage mural et pour gratter de petites surfaces. Cet outil a été conçu pour les utilisateurs non professionnels, ainsi que pour un usage privé et professionnel.

Consignes de sécurité

Consignes de sécurité concernant les outils électroportatifs

Attention ! Lisez avec attention tous les avertissements et toutes les instructions. Le non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez tous les avertissements et instructions pour référence ultérieure. La notion « d’outil électroportatif »

mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur piles ou batterie (sans l).

1. Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée.

Un lieu de travail en désordre ou mal éclairé augmente le

risque d’accidents.

b. N'utilisez pas les outils électroportatifs dans un

environnement présentant des risques d'explosion ni

en présence de liquides, gaz ou poussières

inammables. Les outils électroportatifs génèrent des

étincelles risquant d'enammer les poussières ou les

vapeurs.

c. Tenez les enfants et autres personnes éloignés durant

l'utilisation de l'outil électroportatif. En cas

d'inattention, vous risquez de perdre le contrôle de l'outil.

2. Sécurité électrique a. La prise de l'outil électroportatif doit être compatible

avec la prise d'alimentation. Ne modiez en aucun cas

la prise. N'utilisez pas de prises d'adaptateur avec des

appareils ayant une prise de terre. Le respect de ces

consignes réduit le risque de choc électrique.

b. Évitez le contact physique avec des surfaces mises à

la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Il y a un risque élevé de choc électrique si

votre corps est relié à la terre.

c. N'exposez pas l'outil électroportatif à la pluie ou à

l'humidité. La pénétration d'eau dans un outil

électroportatif augmente le risque de choc électrique.

d. Préservez le câble d'alimentation. N'utilisez pas le

câble pour porter l'outil. Ne le tirez pas pour le débrancher. Maintenez le câble éloigné des sources de chaleurs, des parties huilées, des bords tranchants ou des parties de l'appareil en rotation. Le risque de

choc électrique augmente si les câbles sont endommagés ou emmêlés.

e. Si vous utilisez l'outil électroportatif à l'extérieur,

utilisez une rallonge homologuée pour une utilisation à l'extérieur. L'utilisation d'une rallonge électrique

homologuée pour les travaux à l’extérieur réduit le risque de choc électrique.

f. Si l'outil doit être utilisé dans un endroit humide,

prenez les précautions nécessaires en utilisant un dispositif à courant résiduel (RCD). L'utilisation d'un tel

dispositif réduit les risques d'électrocution.

3. Sécurité personnelle a. Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens quand vous utilisez un outil électroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool ainsi que des médicaments. Un moment d'inattention lors de

l'utilisation de l'outil peut entraîner de graves blessures.

b. Portez un équipement de protection. Portez toujours

des lunettes de protection. Selon le travail à effectuer, le

port d'équipement de protection tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, réduit le risque de blessures.

c. Évitez un démarrage imprévu. L’outil doit être en

position OFF (arrêt) avant d'effectuer le branchement à l'alimentation et/ou au bloc-batterie, de le ramasser ou de le porter. Ne laissez pas votre doigt sur le bouton

de commande en le transportant. N'alimentez pas l'outil si le bouton est activé. Ceci pourrait être à l’origine d’accident.

d. Enlevez tout outil ou clé de réglage avant de mettre

l'appareil en marche. Une clé ou un outil se trouvant sur

une pièce en rotation peut causer des blessures.

e. Adoptez une position confortable. Adoptez une

position stable et gardez votre équilibre en permanence. Vous contrôlerez mieux l'outil dans des

situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de

vêtements amples ou de bijoux. N’approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les

cheveux longs peuvent s'accrocher dans les pièces en mouvement.

Page 20

(Traduction des instructions initiales)

FRANÇAIS

g. En cas d'utilisation d'appareils servant à aspirer ou à

recueillir les poussières, assurez-vous qu'ils sont

correctement raccordés et utilisés. L'utilisation de tels

dispositifs réduit les dangers dus aux poussières.

4. Utilisation des outils électroportatifs et précautions a. Respectez la capacité de l'outil. Utilisez l'outil

électroportatif correspondant au travail à effectuer.

Avec un outil approprié, vous travaillerez mieux et en toute

sécurité.

b. N'utilisez pas un outil électroportatif dont

l'interrupteur est défectueux. Un outil électroportatif qui

ne peut plus être mis en marche/arrêt présente un danger

et doit être réparé.

c. Retirez la prise de courant et/ou débranchez le

bloc-batterie avant d'effectuer des réglages, de

changer les accessoires ou de ranger l'outil. Cette

mesure de précaution empêche de mettre l’outil en

marche accidentellement.

d. Rangez les outils électroportatifs hors de portée des

enfants. Les personnes ne connaissant pas l'outil ou

n'ayant pas lu ces instructions ne doivent en aucun

cas l'utiliser. Les outils électroportatifs sont dangereux

lorsqu'ils sont utilisés par des personnes non initiées.

e. Entretenez les outils électroportatifs. Vériez que les

parties mobiles fonctionnent correctement et qu'elles

ne sont pas coincées. Vériez qu'il n'y a pas de pièces

cassées ou endommagées susceptibles de nuire au

bon fonctionnement de l'outil. S'il est endommagé,

faites réparer l'outil avant de l'utiliser. De nombreux

accidents sont dus à des outils électroportatifs mal

entretenus. f. Maintenez les outils de coupe aiguisés et propres. Des

outils soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et

peuvent être guidés plus facilement.

g. Utilisez les outils électroportatifs, les accessoires,

etc., en suivant ces instructions et en tenant compte

des conditions de travail, ainsi que du travail à

effectuer. L'utilisation des outils électroportatifs à d'autres

ns que celles prévues peut vous mettre en situation

dangereuse.

5. Réparations a. Faites réparer votre outil électroportatif uniquement

par du personnel qualié et seulement avec des

pièces de rechange appropriées. Cela garantira le

maintien de la sécurité de votre outil.

Attention ! Consignes de sécurité supplémentaires concernant les scies-ponceuses à mouvement alternatif

u Tenez l’outil au niveau des surfaces de prise isolées.

Ceci permet d’éviter les accidents en cas de contact de l’accessoire de coupe avec des ls cachés ou son propre câble.. En touchant un l sous tension, la charge

électrique passe dans les parties métalliques de l'outil électroportatif et il y a risque de choc électrique.

u Utilisez des pinces ou autres pour xer et soutenir la

pièce de manière stable. Si vous la tenez à la main ou contre votre corps, elle ne sera pas stable et vous pouvez en perdre le contrôle.

Attention ! Tout contact ou inhalation de poussières pendant le ponçage peut présenter un danger pour la santé de l’utilisateur ainsi que des personnes autour. Portez un masque antipoussière spécialement conçu pour vous protéger des sciures et des fumées toxiques et veillez à ce que les personnes se trouvant à l'intérieur de la zone de travail ou y pénétrant soient également protégées.

u Enlevez soigneusement toute poussière après le ponçage. u Faites spécialement attention lorsque vous poncez de la

peinture pouvant être à base de plomb ou lorsque vous poncez des bois et des métaux pouvant produire de la poussière toxique :

t Ne laissez pas les enfants ou les femmes enceintes

entrer dans la zone de travail.

t Ne mangez pas, ne buvez pas ou ne fumez pas dans

la zone de travail.

t Nettoyez l'outil de toutes particules de poussière et

autres débris.

u Les consignes d'utilisation sont données dans ce manuel

d’instructions. L’utilisation d’un accessoire ou d’une xation, ou bien l’utilisation de cet outil à d’autres ns que celles recommandées dans ce manuel d’instructions peut entraîner des blessures et/ou des dommages matériels.

u Le va-et-vient de l’accessoire continue après avoir

relâché le bouton. Après avoir arrêté l’outil, attendez que l’accessoire se stabilise complètement avant de poser l'outil.

u Éloignez vos mains des zones de découpe. Ne cher-

chez jamais à atteindre la pièce par dessous. Ne passez pas vos doigts ou pouces à proximité de la xation de la lame et de la lame en mouvement. Ne cherchez pas à stabiliser la scie en attrapant la semelle.

u Maintenez les lames aiguisées. Les lames émoussées

ou endommagées peuvent faire déraper ou bloquer la scie pendant le fonctionnement. Utilisez toujours le type approprié de lame correspondant au matériau de la pièce à couper.

u Avant de couper un tuyau ou une conduite, assurez-vous

qu’il n’y a ni eau, ni l électrique, etc. autour.

Page 21

(Traduction des instructions initiales)

FRANÇAIS

u Ne touchez pas la pièce ou la lame immédiatement après

avoir utilisé l’outil. Elles peuvent être très chaudes.

u Prenez garde aux dangers cachés. Avant de couper

des murs, des planchers ou des plafonds, vériez

l’emplacement des câblages et tuyaux.

Sécurité des personnes

u Cet appareil ne doit pas être utilisé par des personnes

(y compris les enfants) ayant des déciences physiques,

mentales ou sensorielles. Cette consigne s’applique aussi

aux personnes manquant d'expérience et de connais-

sance du matériel, à moins que celles-ci n’aient reçu les

instructions appropriées ou qu’elles ne soient encadrées

par une personne responsable de leur sécurité pour

utiliser l’appareil.

u Ne laissez jamais les enfants sans surveillance pour éviter

qu'ils ne jouent avec cet outil.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'appareil est mal utilisé, si l'utilisation est prolongée, etc. Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

u Les blessures dues au contact avec une pièce mobile/en

rotation.

u Les blessures causées en changeant des pièces, lames

ou accessoires.

u Les blessures dues à l'utilisation prolongée d'un outil.

Une utilisation prolongée de l'outil nécessite des pauses

régulières.

u Décience auditive. u Risques pour la santé causés par l'inhalation de pous-

sières produites pendant l'utilisation de l'outil (exemple :

travail avec du bois, surtout le chêne, le hêtre et les pan-

neaux en MDF).

Vibration

La valeur des émissions de vibration déclarée dans la section Déclaration/Données techniques de conformité a été mesurée selon une méthode d’essai standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. Elle peut aussi être utilisée pour une évaluation préliminaire à l’exposition.

Attention ! Selon la manière dont l'outil est utilisé, la valeur des émissions de vibration pendant l'utilisation de l'outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi.

Quand l’exposition aux vibrations est évaluée an de déterminer les mesures de sécurité requises par la norme 2002/44/ CE pour protéger les personnes utilisant régulièrement des outils électroportatifs, il faut tenir compte d'une estimation de l’exposition aux vibrations, des conditions actuelles d’utilisation et de la manière dont l’outil est utilisé. Il faut aussi tenir compte de toutes les pièces du cycle de fonctionnement comme la durée pendant laquelle l’outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Étiquettes de l’outil

Les pictogrammes ci-dessous se trouvent sur l’appareil :

Attention ! Pour réduire le risque de blessures, l’utilisateur doit lire le manuel d’instructions.

Attention ! Portez toujours un masque antipoussières lorsque vous utilisez cet outil.

Sécurité électrique

Cet outil est doublement isolé. Par conséquent, aucun câble de mise à la terre n'est nécessaire. Vériez si l'alimentation mentionnée sur la plaque signalétique de l'outil correspond bien à la tension présente sur le lieu.

u Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par un Centre de réparation agréé Stanley Fat Max pour éviter les risques éventuels.

Fonctionnalités

Cet outil comprend certains ou tous les éléments suivants.

1. Bouton marche/arrêt (On/Off)

2. Sélecteur de vitesse

3. Levier de serrage des accessoires Super-lok

4. Plateau de ponçage

5. Adaptateur de dépoussiérage (gure E – si fourni)

6. Adaptateur d’accessoire (bague d’espacement)

7. Adaptateur d’accessoire (boulon de xation)

8. Guide de coupe/profondeur)

Page 22

(Traduction des instructions initiales)

FRANÇAIS

Accessoires

Cet outil comprend certains ou tous les accessoires suivants. La qualité du travail réalisé par votre outil dépend des accessoires utilisés. Les accessoires Stanley Fat Max correspondent aux normes de qualité supérieure et sont conçus pour donner le meilleur résultat possible. En utilisant ces accessoires, votre outil vous donnera entière satisfaction.

Lame de coupe en plongée et de précision pour objets en bois, en plastique tendre. (Réf. - STA26105-XJ)

Extraction, coupe de précision et en plongée de bois et de plastic tendre. Idéale pour le travail sur les portes, les plinthes, les rebords de fenêtre et les planchers.

Lame de coupe en plongée pour le bois et le métal. (Réf. - STA26110-XJ)

Extraction, coupe de précision et en plongée de bois, de plastique, de tuyaux non ferreux à ne paroi et d’extrusions, de clous et de vis.

Lame de coupe en plongée pour le bois et le métal. (Réf. - STA26115XJ)

Extraction, coupe de précision et en plongée de bois, de plastique, de tuyaux non ferreux à ne paroi et d’extrusions.

Lame de scie partielle. (Réf. STA26120-XJ)

Lame longue durée, idéale pour la coupe de bois, de plastique, de matériaux non ferreux et ferreux à ne paroi.

Grattoir rigide. (Réf. - STA26135XJ)

Idéal pour éliminer le matériel dur et mou des surfaces plates comme les sols en vinyle, la colle pour moquette, la colle pour carrelage, l'enduit, la peinture et le vernis.

Grattoir exible. (Réf. - STA26140XJ)

Idéal pour éliminer l’élastomère des surfaces plates dures dans les zones difciles d’accès comme le mastic et autres matériaux de calfeutrage.

Lame couverte de carbures utilisée pour éliminer les enduits. (Réf. STA26125-XJ)

Surface recouverte de carbures, idéale pour éliminer les enduits et la colle pour carrelage des surfaces plates et pour éliminer rapidement les sciures de bois, d’aggloméré et de bres de verre.

Râpe couverte de carbures. (Réf.

- STA26130-XJ)

Surface recouverte de carbures, idéale pour éliminer les enduits et pour éliminer rapidement les sciures de plastique, d’aggloméré et de bres de verre.

Feuilles abrasives. (Réf. STA32348-XJ)

Différents grains pour poncer le bois, les surfaces vernies et peintes.

Assemblage

Installation et retrait des accessoires (gures A à G)

Attention ! Avant toute installation d’accessoire, débranchez

l’outil du secteur.

Installation d’un accessoire Stanley Fat Max (gures A à C)

u Maintenez l’outil et appuyez sur le levier de serrage des

accessoires (3).

u Glissez l’accessoire (9) entre la tige et le support

de l’accessoire. Les huit axes du support doivent s’enclencher et l’accessoire doit être de niveau avec la tige.

u Relâchez le levier de serrage des accessoires.

Remarque : certains accessoires, comme les grattoirs et les lames, peuvent être montés en angle, le cas échéant (gure C).

Démontage d’un accessoire Stanley Fat Max (gure A)

u Maintenez l’outil et appuyez sur le levier de serrage des

accessoires (3).

u Retirez l’accessoire de l’outil. Il doit se dégager des huit

axes du support.

u Relâchez le levier de serrage des accessoires.

Page 23

(Traduction des instructions initiales)

FRANÇAIS

Attention : Portez des gants pour retirer les accessoires. En effet, ces derniers peuvent devenir brûlants pendant l’utilisation.

Installation d’une feuille abrasive (gure D)

u Alignez la feuille abrasive (10) avec le plateau de ponçage

(4), comme indiqué.

u Exercez une pression ferme et régulière sur la feuille

abrasive sur le plateau de ponçage. Les trous de la feuille

doivent coïncider avec ceux du plateau de ponçage.

Retrait d’une feuille abrasive

u Sortez la feuille abrasive du plateau de ponçage (4)..

Attention ! N'utilisez jamais le plateau de ponçage sans feuille abrasive ou sans avoir installé l'accessoire.

Installation de l’adaptateur de dépoussiérage (gure E)

u Alignez l’adaptateur de dépoussiérage (5) avec le plateau

de ponçage (4), comme indiqué.

u Enfoncez l'adaptateur sur le plateau de ponçage d'un

geste ferme et régulier.

u Fixez l'adaptateur en tournant l'écrou de blocage (11)

dans le sens des aiguilles d’une montre.

u Raccordez un aspirateur à l'adaptateur de dépoussiérage.

Retrait de l’adaptateur de dépoussiérage

u Faites tourner l'écrou de blocage (11) dans le sens inverse

des aiguilles d'une montre.

u Tirez l'adaptateur de dépoussiérage (5) du plateau de

ponçage (4).

Réglage du guide de coupe/profondeur (gure B)

Le guide de coupe/profondeur vous permet de couper avec précision le matériel à une profondeur précise. Il permet aussi de suivre correctement une ligne de coupe marquée.

u Fixez le bloc de coupe/profondeur (8) en insérant les

pattes du guide dans les fentes du corps de l'outil.

u Fixez le bloc sur le corps de l'outil avec le boulon (12) et

serrez avec la clé hexagonale fournie.

u Insérez le guide (13) dans la position requise et xez-le en

tournant le bouton de réglage de coupe/profondeur (14)

dans le sens des aiguilles d'une montre.

Installation des accessoires annexes (gure G)

u Placez la bague d’espacement (6) sur le collier (15). u Placez l’accessoire annexe (16) sur le collier (15). u Serrez fermement le boulon de xation (7) pour que

l’accessoire (16) soit bien xé. Remarque : La bague d’espacement et le boulon de xation ne sont pas utilisés pour xer les accessoires Stanley Fat Max. Les accessoires Stanley Fat Max sont xés à l’aide du levier de serrage des accessoires Super-lokTM.

Utilisation

Attention ! Laissez l'outil fonctionner à sa propre vitesse. Ne

le poussez pas au-delà de sa limite.

Attention ! Avant d'effectuer des découpes dans les murs, les planchers ou les plafonds, vériez l’emplacement des câblages et des tuyaux.

Commande de variation de vitesse (gure H)

La commande de variation de vitesse vous permet d’adapter la vitesse de l’outil à la nature de l’application.

u Réglez le sélecteur de vitesse (2) à la position désirée. À

la position 1, l’outil fonctionne à faible vitesse, 10,000 min-

1. À la position 6, l’outil fonctionne à la vitesse maximale, 22,000 min-1.

Mise en marche et arrêt (gure I)

u Pour mettre l’outil en marche, glissez le bouton marche/

arrêt (1) vers l’avant (position I).

u Pour éteindre l’outil, glissez le bouton marche/arrêt (1)

vers l’arrière (position O).

Guide de coupe (gure F et J)

Cette option vous permet d'avoir un suivi plus précis le long de la ligne de coupe marquée.

u Pour utiliser le guide de coupe, insérez le guide (13),

comme indiqué gure J, dans la fente avant sur le bloc du guide de coupe/profondeur (8).

u Réglez la longueur du guide en le tirant et le poussant

pour atteindre la profondeur de coupe désirée.

u Fixez le guide dans la position requise en tournant le

bouton de réglage de coupe/profondeur (12) dans le sens des aiguilles d'une montre. Pour dégager le guide, tournez le bouton de réglage de coupe/profondeur dans le sens contraire des aiguilles d'une montre.

Guide de coupe (gure F et K)

Cette option vous permet de couper le matériel à une profondeur précise.

u Pour utiliser le guide de profondeur, insérez le guide (13),

comme indiqué gure K, dans la fente avant sur le bloc du guide de coupe/profondeur (8).

u Réglez la longueur du guide en le tirant et le poussant

pour atteindre la profondeur de coupe désirée.

u Fixez le guide dans la position requise en tournant le

Page 24

(Traduction des instructions initiales)

FRANÇAIS

Conseils pour une utilisation optimale

u Maintenez toujours l’outil fermement. Pour un travail de

précision, maintenez l’outil proche de l’avant.

u Si possible serrez la pièce, surtout si des lames coupantes

sont utilisées.

u N'exercez pas trop de pression sur l'outil. u Utilisez toujours le type d’accessoire approprié correspon-

dant au matériau de la pièce.

u Vériez régulièrement l'état des accessoires. Remplacez-

les lorsque cela s'avère nécessaire.

u Repérez le point de départ désiré. u Mettez l’outil en marche et insérez lentement les acces-

soires au niveau du point de départ sur la pièce.

u Serrez un morceau de bois tendre ou de contreplaqué à

l’arrière de la pièce et sciez l’ensemble pour obtenir une

coupe nette.

u Ne forcez pas la lame dans la pièce. Notez que la coupe

de pièce en métal prend normalement plus de temps que

celle de pièce en bois épais.

u Pour couper du métal, étalez une ne couche d'huile le

long de la ligne de coupe avant de commencer.

u Lorsque vous poncez de nouvelles couches de peinture

avant d'en appliquer une autre, utilisez un abrasif extra n.

u Pour les surfaces irrégulières ou lorsque vous enlevez des

couches de peinture, commencez par un abrasif à gros

grains. Sur d'autres surfaces, commencez avec un abrasif

moyen. Dans les deux cas, changez petit à petit de grain

et passez à un abrasif n pour une nition lisse.

u Renseignez-vous auprès de votre revendeur pour con-

naître les accessoires disponibles.

Entretien

Votre appareil/outil sans l/avec l Stanley Fat Max a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Attention ! À ne pas oublier avant l’entretien des appareils électriques sans l/avec l :

u Arrêtez l’appareil/outil, puis débranchez-le. u Ou, arrêtez l’appareil et retirez la batterie de l’appareil/outil

si celui-ci est muni d’un bloc-batterie séparé.

u Ou bien déchargez complètement la batterie si elle est

intégrée au système, puis arrêtez l’appareil (position Off).

u Nettoyez régulièrement les orices de ventilation de votre

appareil/outil/chargeur à l'aide d'une brosse souple ou

d'un chiffon sec.

u Nettoyez régulièrement le compartiment du moteur à l'aide

d'un chiffon humide. N'utilisez pas de produit abrasif ou à

base de solvant.

Remplacement des prises secteur (RU et Irlande uniquement)

Si une nouvelle prise secteur doit être installée :

u Mettez au rebut la vieille prise. u Branchez le l brun dans la borne de la nouvelle prise. u Branchez le l bleu à la borne neutre.

Attention ! Aucune connexion ne doit être faite à la borne de terre. Suivez les instructions de montage fournies avec les prises de bonne qualité. Fusibles recommandés : 5 A.

Protection de l'environnement

Recyclage. Ce produit ne doit pas être jeté avec les déchets ménagers.

Si votre appareil/outil Stanley Fat Max doit être remplacé ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-le.

La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Stanley Europe offre une solution permettant de recycler les produits Stanley Fat Max lorsqu'ils ont atteint la n de leur cycle de vie. Pour pouvoir proter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Stanley Europe à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés par Stanley Europe et de plus amples informations à propos de notre service après-vente sur le site Internet : www.2helpU.com

Page 25

(Traduction des instructions initiales)

FRANÇAIS

Caractéristiques techniques

FME650 (Type 1)

Tension V

230

Vitesse à vide min

-1

10,000-22,000

Angle d'oscillation Degrés

1.4 - 2.8

Puissance

300

Poids

kg 1.53

Niveau de pression sonore selon la norme EN 60745 :

Pression sonore (LpA) 90 dB(A), incertitude (K) 3 dB(A)

Puissance sonore (LWA) 101 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 :

Coupe, bois (a

h, CW

) 4.5 m/s2, incertitude (K) 1.5 m/s

Coupe, métal (a

h, CM

) 10.3 m/s2, incertitude (K) 1.5 m/s

Ponçage (ah) 11.4 m/s2, incertitude (K) 1.5 m/s

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

FME650

Stanley Europe conrme que les produits décrits dans les

« Caractéristiques techniques » sont conformes aux normes :

2006/42/CE, EN 60745-1, EN 60745-2-4

Ces produits sont conformes aux Directives 2004/108/CE et 2011/65/UE. Pour plus de détails, veuillez contacter Stanley

Europe à l'adresse suivante ou reportez-vous au dos du

manuel.

Le soussigné est responsable des données de la che tech-

nique et fait cette déclaration au nom de Stanley Europe.

Kevin Hewitt

Vice-Président - ingénierie internationale

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Malines, Belgique

26/06/2013

Garantie

Stanley Europe assure la qualité de ses produits et offre aux utilisateurs professionnels une garantie très élargie. Ce certicat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits contractuels en tant qu'utilisateur privé non professionnel. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

GARANTIE TOTALE UN AN

Si un produit Stanley Fat Max s'avère défectueux en raison de matériaux en mauvais état ou d'une erreur humaine dans les 12 mois suivant la date d'achat, Stanley Europe garantit le remplacement gratuit ou – à sa discrétion - des pièces défectueuses si :

u Le produit a été correctement utilisé et a été utilisé en

respectant les instructions du manuel.

u L'usure du produit est normale ; u Les réparations ont été effectuées par des personnes

agréées ;

u Une preuve d'achat est donnée ; u Le produit Stanley Fat Max est réexpédié avec tous les

composants d'origine. Pour toutes réclamations, recherchez l'adresse du réparateur agréé Stanley le plus proche de chez vous dans le catalogue Fat Max ou contactez le bureau local Stanley à l'adresse indiquée dans ce manuel. Une liste de réparateurs agréés Fat Max et de plus amples détails sur notre service après-vente sont disponibles sur le site Internet www.stanley.eu/3

Page 26

(Traduzione del testo originale)

ITALIANO

Uso previsto

La levigatrice oscillante Stanley Fat Max è stata ideata per le applicazioni Fai da te come ad esempio la levigatura. È anche adatta al taglio di materiali in legno, plastica, gesso, metalli non ferrosi e degli elementi di ssaggio (ad es. chiodi non temprati, punti metallici), per lavorare su piastrelle da parete non dure e per raschiare superci di piccole dimensioni. Questo elettroutensile è stato progettato per uso professionale e privato, e per utenti non professionisti.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettroutensili

Attenzione! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservazione dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avvertenze per futura consultazione. Il termine "elettroutensile" che ricorre in tutti

gli avvisi seguenti si riferisce a utensili elettrici alimentati dalla rete (con lo) o a batteria (senza lo).

1. Sicurezza nella zona di lavoro a. Mantenere pulita e ben illuminata la zona di lavoro.

Disordine o scarsa illuminazione possono causare incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti

esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli

elettroutensili producono scintille che possono far inammare la polvere o i fumi.

c. Mantenere lontani bambini e osservatori mentre si usa

l'elettroutensile. Eventuali distrazioni possono

comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica a. Le spine elettriche degli elettroutensili devono essere

adatte alla presa. Evitare assolutamente di modicare la spina elettrica. Non usare adattatori con elettroutensili provvisti di messa a terra. L’uso di spine

inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.

b. Evitare il contatto sico con superci collegate a

terra, come tubi, radiatori, forni e frigoriferi. Un corpo

collegato a terra è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia o

dall'umidità. L’eventuale inltrazione di acqua in un

elettroutensile va ad aumentare il rischio di scosse elettriche.

d. Non utilizzare il cavo in modo improprio. Non usare il

cavo per trasportare o trainare l’elettroutensile e non

tirarlo per estrarre la spina dalla presa di corrente.

Mantenere il cavo al riparo da calore, olio, bordi

taglienti e/o da parti in movimento. I cavi danneggiati o

aggrovigliati aumentano il rischio di scosse elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare

esclusivamente prolunghe omologate per l'impiego

all'esterno. Un cavo adatto per uso esterno riduce il

rischio di scosse elettriche.

f. Se non è possibile evitare di lavorare in una zona

umida, usare un’alimentazione elettrica protetta da un

dispositivo a corrente residua (RCD). L’uso di un

dispositivo RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone a. È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile. Non

adoperare l’elettroutensile se si è stanchi o sotto

l’effetto di stupefacenti, alcol o medicinali. Un attimo di

distrazione può causare gravi infortuni personali.

b. Utilizzare un equipaggiamento di protezione

personale. Indossare sempre occhiali di sicurezza. Se

si avrà cura d'indossare l'equipaggiamento protettivo

necessario, ad esempio una maschera antipolvere, delle

calzature antiscivolo, un casco o delle otoprotezioni, si

ridurrà il rischio di infortuni.

c. Impedire l’avviamento involontario. Accertarsi che

l’interruttore di accensione sia regolato su spento

prima di collegare l’elettroutensile all'alimentazione

elettrica e/o al battery pack, di prenderlo in mano o di

trasportarlo. Per non esporsi al rischio di incidenti, non

trasportare gli elettroutensili tenendo le dita sull’interruttore

oppure, se sono collegati a un’alimentazione elettrica, con

l’interruttore acceso.

d. Prima di accendere un elettroutensile, togliere

eventuali chiavi o attrezzi di regolazione. Un utensile o

una chiave lasciati in un componente mobile

dell'elettroutensile potranno causare lesioni.

e. Non piegarsi eccessivamente in avanti. Mantenere

sempre un buon equilibrio evitando posizioni instabili.

In questo modo è possibile controllare meglio

l'elettroutensile in situazioni inaspettate.

f. Vestirsi adeguatamente. Evitare di indossare

indumenti larghi o gioielli. Tenere capelli, capi di

vestiario e guanti lontani da parti in movimento. Capi

di vestiario larghi, gioielli o capelli lunghi potrebbero

impigliarsi nei componenti in movimento.

Page 27

(Traduzione del testo originale)

ITALIANO

g. Se gli elettroutensili sono provvisti di attacchi per il

collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi di

raccolta della polvere diminuisce i rischi relativi alle polveri.

4. Uso e cura degli elettroutensili a. Non sovraccaricare l'elettroutensile. Usare

l’elettroutensile adatto al lavoro da eseguire.

Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.

b. Non utilizzare elettroutensili con interruttori difettosi.

Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o il

battery pack dall'elettroutensile prima di regolarlo, di sostituire gli accessori o di riporlo. Queste precauzioni

di sicurezza riducono la possibilità che l'elettroutensile sia messo in funzione inavvertitamente.

d. Quando non sono usati, gli elettroutensili devono

essere custoditi fuori della portata dei bambini. Non consentire l'uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati

da persone inesperte.

e. Sottoporre gli elettroutensili alle necessarie procedure

di manutenzione. Vericare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. La scarsa manutenzione

causa molti incidenti.

f. Mantenere aflati e puliti gli utensili da taglio. Se

sottoposti alla giusta manutenzione, gli strumenti da taglio con taglienti aflati s'inceppano meno frequentemente e sono più facili da manovrare.

g. Utilizzare l’elettroutensile, gli accessori e le punte in

conformità delle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare.

L'impiego dell’elettroutensile per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.

5. Riparazioni a. Fare riparare l'elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterarne la sicurezza.

Attenzione! Altri avvisi di sicurezza per gli elettroutensili oscillanti

u Tenere l’elettroutensile afferrando le impugnature

isolate se vi è la possibilità che la punta del trapano

possa venire a contatto di cavi nascosti o del lo di

alimentazione. Il contatto tra l’accessorio di taglio e un

lo sotto tensione mette sotto tensione le parti metalliche

esposte dell’elettroutensile e potrebbe esporre l’operatore

a scosse elettriche.

u Usare morsetti o altri metodi pratici per ssare e sor-

reggere il pezzo in lavorazione su una base stabile. Un

pezzo tenuto in mano o contro il corpo può diventare poco

stabile e causare la perdita di controllo.

Attenzione! Il contatto o l’inalazione della polvere generata dalla levigatura potrebbe nuocere alla salute dell’operatore e di eventuali astanti. Indossare una mascherina antipolvere specica per polveri e fumi e controllare che anche le persone presenti o in arrivo nella zona di lavoro siano adeguatamente protette.

u Dopo la levigatura, rimuovere tutta la polvere. u Fare molta attenzione quando si levigano vernici che

probabilmente contengono il piombo come componente

di base o quando si levigano certi legni e metalli la cui

polvere può essere tossica.

t Vietare l'ingresso nell'area di lavoro a bambini o donne

in gravidanza.

t Non mangiare, bere o fumare nell'area di lavoro.

t Smaltire polvere e riuti prendendo le necessarie

misure di sicurezza.

u L'uso previsto è descritto nel presente manuale d'uso. Se

questo elettroutensile viene usato con accessori o per

usi diversi da quelli raccomandati nel presente manuale

d'uso, si potrebbero vericare lesioni personali e/o danni

alle cose.

u L'accessorio continuerà a muoversi dopo il rilascio

dell’interruttore. Prima di appoggiare l’elettroutensile,

spegnerlo e attendere che l'accessorio si fermi completa-

mente.

u Tenere le mani lontane dalla zona di taglio. Non

allungare mai le mani sotto il pezzo. Non inlare le dita o

il pollice in prossimità della lama alternativa e del blocca

lama. Non stabilizzare la sega afferrando la guida.

u Tenere aflate le lame. Delle lame spuntate o dan-

neggiate possono causare la deviazione o lo spegnimento

della sega sotto sforzo. Usare sempre il corretto tipo di

lama per il materiale da tagliare.

u Quando si taglia un tubo o una conduttura, accertarsi

sempre che al loro interno non vi siano acqua o li elet-

trici.

u Non toccare il pezzo o la lama subito dopo aver fatto

funzionare l’elettroutensile, dato che potrebbero essere

molto caldi.

Page 28

(Traduzione del testo originale)

ITALIANO

u Essere consapevoli che vi possono essere dei pericoli

nascosti: prima di praticare tagli in pareti, pavimenti o softti, controllare l’ubicazione di cablaggi e tubazioni.

Sicurezza altrui

u Questo elettroutensile non è stato progettato per impiego

da parte di persone (o bambini) portatrici di handicap sici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza.

u Controllare che i bambini non giochino con

l'elettroutensile.

Rischi residui.

Quando si usa l'elettroutensile, possono esservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Perno adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

u Lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento.

u Lesioni causate o subite durante la sostituzione di parti,

lame o accessori.

u Lesioni causate dall’impiego prolungato di un elettrouten-

sile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.

u Problemi di udito. u Rischi per la salute causati dall’aspirazione di polvere

generata dall’utilizzo dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF.)

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione.

Attenzione! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste, in conformità alla normativa 2002/44/CE e destinata alla protezione delle persone che usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’utensile è usato, oltre a tenere in conto tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile è spento, quelli in cui è acceso, ma a riposo e quelli in cui è effettivamente utilizzato.

Etichette sull’elettroutensile

Sull’elettroutensile appaiono i seguenti pittogrammi:

Attenzione! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Attenzione! Indossare sempre una mascherina antipolvere durante l'utilizzo di questo elettroutensile.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende superuo il lo di terra. Controllare sempre che l’alimentazione corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

u In caso di danneggiamento del lo di alimentazione, è

necessario farlo riparare dal fabbricante o presso un

centro assistenza Stanley Fat Max autorizzato in modo da

evitare eventuali pericoli.

Caratteristiche

Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione

2. Manopola velocità variabile

3. Leva di serraggio degli accessori Super-lokTM che non

richiede l'uso di attrezzi

4. Base di levigatura

5. Adattatore estrazione polvere (g. E, se in dotazione)

6. Adattatore per accessorio che richiede l'uso di attrezzi

(distanziale)

7. Adattatore per accessorio che richiede l'uso di attrezzi

(bullone di ssaggio)

8. Guida taglio/profondità

Page 29

(Traduzione del testo originale)

ITALIANO

Accessori

Questo elettroutensile è dotato di alcuni o di tutti gli accessori riportati di seguito. Le prestazioni dell'elettroutensile dipendono dall'accessorio usato. Gli accessori Stanley Fat Max sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall’elettroutensile. Usando questi accessori si otterrà il meglio dall'elettroutensile.

Lama da sega per taglio a tuffo di precisione per materiali in legno, plastica morbida. (Parte numero - STA26105-XJ)

Divisione, taglio a tuffo e taglio a lo per legno e plastica morbida. Ideale per porte, battiscopa, davanzali e pavimentazioni.

Lama da sega per taglio a tuffo per legno e metallo. (Parte numero - STA26110-XJ)

Divisione, taglio a tuffo e taglio a lo per legno, plastica, tubi non ferrosi a parete sottile ed estrusioni, chiodi e viti.

Lama da sega per taglio a tuffo per legno e metallo. (Parte numero

- STA26115-XJ)

Divisione, taglio a tuffo e taglio a lo per legno, plastica, tubi non ferrosi a parete sottile ed estrusioni.

Lama da sega segmentata. (Parte numero - STA26120-XJ)

Lama di lunga durata ideale per il taglio di legno, plastica, materiali ferrosi e non ferrosi a parete sottile.

Raschietto rigido. (Parte numero

- STA26135-XJ)

Ideale per la rimozione di materiale duro e morbido da superci piane come pavimentazioni in vinile, adesivo di moquette incollate, adesivo di piastrelle, boiacca, vernice e lacche.

Raschietto essibile. (Parte numero - STA26140-XJ)

Ideale per la rimozione di materiali elastomerici dalle superci piane dure in aree difcili da raggiungere come il sigillante al silicone e altri materiali da calafataggio.

Lama di rimozione della boiacca al carburo. (Parte numero STA26125-XJ)

Con supercie rivestita al carburo ideale per eliminare boiacca e adesivo per piastrelle da superci piane e per la rimozione veloce di legno, truciolato e bra di vetro.

Raspa al carburo. (Parte numero

- STA26130-XJ)

Con supercie rivestita al carburo ideale per la rimozione di boiacca e di plastica, truciolato e bra di vetro.

Fogli di carta vetrata. (Parte numero - STA32348-XJ)

Vari gradi per la levigatura di legno e di superci verniciate e laccate.

Montaggio

Montaggio e rimozione degli accessori (gg. A - G)

Attenzione! Prima di montare un accessorio, spegnere e

scollegare l'elettroutensile dall’alimentazione elettrica.

Montaggio di un accessorio Stanley Fat Max (gg. A - C)

u Afferrare l'elettroutensile e premere la leva di serraggio

degli accessori (3).

u Far scorrere l'accessorio (9) tra l'albero e il supporto

vericando che si innesti tra gli otto piedini sul supporto e

che sia a lo con l'albero.

u Rilasciare la leva di serraggio degli accessori.

Nota: Alcuni accessori, come i raschietti e le lame, possono essere montati ad angolo se richiesto (g. C).

Smontaggio di un accessorio Stanley Fat Max (g. A)

u Afferrare l'elettroutensile e premere la leva di serraggio

degli accessori (3).

u Estrarre l'accessorio dall'elettroutensile vericando che si

disinnesti dagli otto piedini sul supporto.

u Rilasciare la leva di serraggio degli accessori.

Attenzione: Indossare guanti quando si smonta un accessorio dato che potrebbe essersi riscaldato durante l'impiego.

Montaggio di un foglio di carta vetrata (g. D)

u Allineare il foglio di carta vetrata (10) alla base di levig-

atura (4) come illustrato.

Page 30

(Traduzione del testo originale)

ITALIANO

u Premere saldamente e in modo uniforme il foglio di carta

vetrata sulla base di levigatura, vericando che i fori presenti sul foglio siano allineati con quelli della base.

Rimozione di un foglio di carta vetrata

u Staccare il foglio di carta vetrata dalla base di levigatura

(4).

Attenzione! Non utilizzare mai la base di levigatura senza aver prima montato un foglio di carta vetrata o un accessorio.

Montaggio dell'adattatore di estrazione della polvere (g. E)

u Allineare l'adattatore di estrazione della polvere (5) alla

base di levigatura (4) come illustrato.

u Premere saldamente e in modo uniforme l'adattatore nella

base di levigatura.

u Serrare l'adattatore ruotando il dado di bloccaggio (11) in

senso orario.

u Collegare un aspirapolvere all’adattatore di estrazione

della polvere.

Rimozione dell'adattatore di estrazione della polvere

u Ruotare il dado di bloccaggio (11) in senso antiorario. u Estrarre l'adattatore di estrazione della polvere (5) dalla

base di levigatura (4).

Montaggio della guida di profondità/taglio (g. F)

La guida di profondità/taglio consente di tagliare con precisione il materiale a una determinata profondità e di seguire con maggior esattezza una linea di taglio tracciata.

u Montare il blocchetto di profondità/taglio (8) inserendo le

linguette nelle fessure sul corpo principale.

u Fissare il blocchetto sul corpo principale con il bullone (12)

e serrare con la chiave esagonale fornita.

u Inserire la guida (13) nella posizione richiesta e ssarla

ruotando in senso orario il pomello di regolazione della profondità/taglio (14).

Montaggio degli accessori alternativi (g. G)

u Inlare il distanziale (6) sul collare (15). u Appoggiare l'accessorio alternativo (16) sul collare (15). u Avvitare saldamente il bullone di ssaggio (7) in sede per

garantire che l'accessorio alternativo sia ben ssato (16).

Nota: il distanziale e il bullone di ssaggio non sono usati per il montaggio degli accessori Stanley Fat Max. Gli accessori Stanley Fat Max sono montati usando la leva di serraggio degli accessori Super-lokTM che non richiede l'uso di attrezzi.

Utilizzo

Attenzione! Lasciare che l'elettroutensile funzioni al suo

ritmo. Non sovraccaricarlo.

Attenzione! Prima di eseguire tagli in pareti, pavimenti o softti, controllare l’ubicazione di li e tubazioni.

Comando velocità variabile (g. H)

Il comando della velocità variabile consente di adattare la velocità dell’elettroutensile all'applicazione.

u Regolare la manopola di comando della velocità variabile

(2) sul valore richiesto. Sul valore 1, l'elettroutensile

funziona a bassa velocità, 10,000 min-1. Sul valore 6,

l'elettroutensile funziona alla velocità massima, 22,000

min-1.

Accensione e spegnimento (g. I)

u Per accendere l’elettroutensile, far scorrere in avanti

l’interruttore di accensione (1) (posizione I).

u Per spegnere l’elettroutensile, far scorrere indietro

l’interruttore di accensione (1) (posizione O).

Guida di taglio (gg. F e J)

Questa caratteristica consente di seguire con maggior precisione una linea di taglio tracciata.

u Per usarla, inserire la guida di taglio (13) come illustrato

nella gura J nella fessura anteriore sul blocchetto della

guida di profondità/taglio (8).

u Regolare la lunghezza della guida tirandola verso l'esterno

o spingendola verso l'interno per ottenere la profondità di

taglio desiderata.

u Fissare la guida in sede ruotando in senso orario il

pomello di regolazione della profondità/taglio (12). Per

staccare la guida, ruotare in senso antiorario il pomello di

regolazione della profondità/taglio.

Guida di profondità (gg. F e K)

Questa caratteristica consente di tagliare con precisione il materiale a una determinata profondità.

u Per usarla, inserire la guida di profondità (13) come illus-

trato nella gura K nella fessura anteriore sul blocchetto

della guida di profondità/taglio (8).

u Regolare la lunghezza della guida tirandola verso l'esterno

o spingendola verso l'interno per ottenere la profondità di

taglio desiderata.

u Fissare la guida in sede ruotando in senso orario il

pomello di regolazione della profondità/taglio (12). Per

staccare la guida, ruotare il pomello di regolazione della

profondità/taglio in senso antiorario.

Page 31

(Traduzione del testo originale)

ITALIANO

Consigli per un utilizzo ottimale

u Afferrare sempre saldamente l'elettroutensile. Per lavori

di precisione, afferrare l'elettroutensile vicino alla parte anteriore.

u Serrare il pezzo di lavoro in una morsa, se del tutto pos-

sibile, specialmente quando si usano lame da taglio.

u Non esercitare una pressione eccessiva

sull'elettroutensile.

u Usare sempre il corretto tipo di accessorio per il materiale

del pezzo e il tipo di taglio.

u Vericare regolarmente lo stato degli accessori. Sostituirli

quando necessario.

u Segnare il punto di partenza desiderato. u Accendere l’elettroutensile e far entrare lentamente gli

accessori nel pezzo no al punto di partenza desiderato.

u Fissare un pezzo di compensato o di legno morbido sulla

parte posteriore del pezzo e segare insieme per ottenere un taglio netto.

u Non forzare la lame da taglio nel pezzo. Tenere presente

che il taglio di un pezzo di lamiera richiede di solito più tempo della segatura di pezzi in legno.

u Prima di tagliare del metallo, lubricare con un velo sottile

di olio la linea di taglio.

u Quando si levigano strati di vernice nuova, adoperare

carta a grana ne prima di applicare lo strato successivo di vernice.

u Su superci rugose, o quando si rimuovono degli strati

di vernice, iniziare a levigare con carta abrasiva a grana grossa. Su superci di altro tipo, cominciare con una grana media. In entrambi i casi, per ottenere una rinitura omogenea passare gradualmente a una grana sottile.

u Consultare il rivenditore per ulteriori informazioni sugli

accessori disponibili.

Manutenzione

Questo apparecchio/elettroutensile Stanley Fat Max con o senza lo è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a pulizia periodica.

Attenzione! Prima di eseguire interventi di manutenzione su elettroutensili con o senza lo procedere come descritto di seguito.

u Spegnere e scollegare l’apparecchio/elettroutensile dalla

presa di corrente.

u Oppure spegnere ed estrarre la batteria se l'apparecchio/

elettroutensile è dotato di battery pack a parte.

u Oppure scaricare completamente la batteria se è di tipo

integrale e quindi spegnerlo.

u Pulire regolarmente le prese di ventilazione

dell'apparecchio/elettroutensile/alimentatore con un pennello o con un panno morbido e asciutto.

u Il vano del motore deve essere pulito regolarmente con un

panno umido. Non usare materiali abrasivi o detergenti a

base di solventi.

Sostituzione della spina (solo Regno Unito e Irlanda)

Se è necessario montare una nuova spina:

u smaltire in tutta sicurezza quella vecchia. u Collegare il lo marrone al morsetto sotto tensione della

nuova spina.

u Collegare il lo blu al morsetto neutro.

Attenzione! Non effettuare nessun collegamento sul morsetto di terra. Seguire le istruzioni fornite con le spine di buona qualità. Fusibile raccomandato: 5 A.

Protezione dell’ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali riuti domestici.

Nel caso in cui l’elettroutensile Stanley Fat Max debba essere sostituito o non sia più necessario, non smaltirlo con i normali riuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell’ambiente prevenendo l’inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell’elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Stanley Europe offre ai propri clienti la possibilità di riciclare i prodotti Stanley Fat Max che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufciente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Stanley Europe locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Stanley Europe e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all’indirizzo: www.2helpU.com

Page 32

(Traduzione del testo originale)

ITALIANO

Dati tecnici

FME650 (Tipo 1)

Tensione V

230

Regime a vuoto min

-1

10,000-22,000

Angolo di oscillazione

Gradi

1.4 - 2.8

Potenza

300

Peso

kg 1.53

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (L

) 90 dB(A), incertezza (K) 3 dB(A)

Potenza acustica (L

) 101 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Taglio del legno (a

h, CW

) 4.5 m/s2, incertezza (K) 1.5 m/s

Taglio del metallo (a

h, CM

) 10.3 m/s2, incertezza (K) 1.5 m/s

Levigatura (ah) 11.4 m/s2, incertezza (K) 1.5 m/s

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

FME650

Stanley Europe dichiara che questi prodotti descritti al para-

grafo "Dati tecnici" sono conformi a:

2006/42/CE, EN 60745-1, EN 60745-2-4

Questi prodotti sono conformi alla Direttiva 2004/108/CE

e 2011/65/UE. Per ulteriori informazioni contattare Stanley

Europe al seguente indirizzo oppure consultare l’ultima di

copertina del manuale.

Il sottoscritto è responsabile della redazione di questo

documento tecnico e rilascia questa dichiarazione per conto di

Stanley Europe.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgio

26/06/2013

Garanzia

Certa della qualità dei suoi prodotti, Stanley Europe offre una garanzia eccezionale agli utenti professionali di questo prodotto. Il presente certicato di garanzia è complementare ai diritti contrattuali come utente privato non professionale e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

GARANZIA TOTALE DI UN ANNO

Se un prodotto Stanley Fat Max risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 12 mesi dalla data di acquisto, Stanley Europe garantisce, a sua discrezione, la sostituzione gratuita di tutte le parti difettose oppure la sostituzione gratuita del prodotto sempre che:

u il prodotto non sia stato usato in modo improprio ma in

conformità al manuale d'uso;

u il prodotto sia stato usato in modo ragionevole; u il prodotto non sia stato sottoposto a riparazioni da parte

di persone non autorizzate;

u venga fornita la prova comprovante l'acquisto; u il prodotto Stanley Fat Max venga reso completo con tutti i

componenti originali Se si desidera sporgere reclamo, rivolgersi al rivenditore di zona oppure controllare l'indirizzo del tecnico Stanley autorizzato più vicino nel catalogo Stanley Fat Max o contattare la sede Stanley Fat Max presso il recapito indicato nel presente manuale. Un elenco completo di tutti i tecnici autorizzati Stanley Fat Max e i dettagli completi sui servizi post-vendita sono disponibili su Internet all’indirizzo:www.stanley.eu/3

Page 33

(Vertaling van de originele instructies)

NEDERLANDS

Beoogd gebruik

Uw oscillerend gereedschap van Stanley Fat Max is ontwikkeld voor doe-het-zelftoepassingen als schuren. Het is ook geschikt voor het snijden in hout, kunststof, gips, non-ferrometaal en bevestigingen (bv niet-geharde spijkers, nieten), het bewerken van zachte wandtegels en het afschrapen van kleine oppervlakken. Dit gereedschap is bedoeld voor professionele en private, niet-professionele gebruikers.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiemateriaal. Het in de waarschuwingen gebruikte begrip

'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).

1. Veilige werkomgeving a. Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkruimte kan tot ongevallen leiden.

b. Gebruik elektrisch gereedschap niet in een omgeving

met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch

gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen.

c. Houd kinderen en andere personen tijdens het gebruik

van elektrisch gereedschap uit de buurt. Wanneer u

wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid a. De netstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet-

omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b. Vermijd aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico

op een elektrische schok wanneer uw lichaam geaard is.

c. Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

schok.

d. Gebruik het snoer niet voor een verkeerd doel.

Gebruik het snoer niet om het gereedschap te dragen

of op te hangen of om de stekker uit het stopcontact

te trekken. Houd het snoer uit de buurt van hitte, olie,

scherpe randen of bewegende delen. Beschadigde of in

de war geraakte snoeren vergroten het risico van een

elektrische schok.

e. Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengsnoeren te gebruiken die

zijn goedgekeurd voor gebruik buitenshuis. Het

gebruik van een verlengsnoer dat geschikt is voor gebruik

buitenshuis, beperkt het risico van een elektrische schok.

f. Als u een elektrisch gereedschap moet gebruiken in

een vochtige locatie, moet u een

reststroomschakelaar (RCD) gebruiken. Met een

aardlekschakelaar wordt het risico van een elektrische

schok verkleind.

3. Veiligheid van personen a. Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van elektrische

gereedschappen. Gebruik elektrisch gereedschap niet

wanneer u moe bent of onder invloed van drugs,

alcohol of medicijnen. Een moment van onoplettendheid

bij het gebruik van het gereedschap kan leiden tot ernstige

verwondingen.

b. Draag een persoonlijke beschermende uitrusting.

Draag altijd een veiligheidsbril. Het dragen van een

persoonlijke beschermende uitrusting zoals een

stofmasker, slipvaste werkschoenen, een veiligheidshelm

of gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c. Voorkom per ongeluk inschakelen. Controleer of de

schakelaar in de uit-stand staat voordat u het

gereedschap aansluit op het stopcontact en/of de

accu en voordat u het gereedschap optilt of gaat

dragen. Wanneer u bij het dragen van het gereedschap

uw vinger op de schakelaar houdt of wanneer u het

gereedschap per ongeluk inschakelt, kan dat leiden tot

ongevallen.

d. Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan leiden tot verwondingen.

e. Reik niet te ver. Zorg er altijd voor dat u stevig staat

en in evenwicht blijft. Daardoor kunt u het gereedschap

beter onder controle houden in onverwachte situaties.

Page 34

(Vertaling van de originele instructies)

NEDERLANDS

f. Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g. Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen

beperkt het gevaar door stof.

4. Gebruik en onderhoud van elektrisch gereedschap a. Overbelast het gereedschap niet. Gebruik voor uw

toepassing het daarvoor bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b. Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact en/of verwijder de

accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel

voorkomt u onbedoeld starten van het gereedschap.

d. Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze worden gebruikt door onervaren personen.

e. Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct functioneren en niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden

veroorzaakt door slecht onderhouden elektrisch gereedschap.

f. Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g. Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de bedoelde toepassingen kan leiden tot gevaarlijke situaties.

5. Service a. Laat het gereedschap alleen repareren door

gekwaliceerd en vakkundig personeel en alleen met

originele vervangingsonderdelen. Daarmee wordt de

veiligheid van het gereedschap gewaarborgd.

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor oscillerende gereedschappen

u Houd het gereedschap vast bij de geïsoleerde gree-

poppervlakken als u een handeling uitvoert waarbij

het snijdende hulpstuk met onzichtbare draden of

met het eigen snoer in aanraking kan komen. Als een

draad onder spanning wordt geraakt door het snijdende

hulpstuk, komen onbedekte metalen onderdelen van het

gereedschap onder spanning te staan en krijgt u mogelijk

een elektrische schok

u Zet het werkstuk met klemmen of een andere prak-

tische manier vast op een stabiel platform. Als u het

werkstuk met de hand of tegen uw lichaam vasthoudt, is

het niet stabiel en kunt u de controle over het gereedsc-

hap verliezen.

Waarschuwing! Contact met of inademing van het stof dat bij het schuren vrijkomt, kan de gezondheid van de gebruiker en omstanders schaden. Draag een stofmasker dat speciaal is ontworpen ter bescherming tegen stoffen en dampen, en verzeker u ervan dat andere personen die zich op de werkvloer bevinden of deze betreden, eveneens zijn beschermd.

u Verwijder zorgvuldig alle stof na het schuren. u Neem speciale maatregelen bij het schuren van verf

die mogelijk een loodbasis heeft of bij het schuren van

bepaalde hout- en metaalsoorten die mogelijk giftige stof-

fen produceren:

t Kinderen en zwangere vrouwen mogen de werkvloer

niet betreden.

t Eten, drinken en roken op de werkvloer is niet

toegestaan.

t Verwijder stof en ander afval op veilige en

verantwoorde wijze.

u In deze instructiehandleiding wordt het beoogde gebruik

beschreven. Het gebruik van andere accessoires of hulp-

stukken dan wel de uitvoering van andere handelingen

met dit gereedschap dan in deze gebruikershandleiding

worden aanbevolen, kan leiden tot persoonlijk letsel en/of

schade aan eigendommen.

u Nadat u de schakelaar hebt losgelaten blijft de accessoire

bewegen. Schakel het gereedschap altijd uit en wacht tot

de accessoire volledig tot stilstand is gekomen voordat u

het gereedschap neerlegt.

Page 35

(Vertaling van de originele instructies)

NEDERLANDS

u Blijf met uw handen uit de buurt van het snijgebied.

Steek uw handen nooit onder het werkstuk. Blijf met uw vingers en duim uit de buurt van het heen en weer bewegende blad en van de heen en weer bewegende bladklem. Houd de zaag niet in evenwicht door de zool vast te houden.

u Houd bladen scherp. Door botte of beschadigde bladen

kan de zaag onder druk afwijken of blijven steken. Gebruik altijd het juiste type zaagblad voor het werkstukmateriaal en het type zaagsnede.

u Als u een pijp of buis gaat doorzagen, controleert u of

deze geen water, elektrische bedrading, enzovoort, bevat.

u Raak het werkstuk of het blad niet meteen na het zagen

aan. Ze kunnen zeer heet worden.

u Wees bedacht op verborgen gevaren. Controleer waar

zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds zaagt.

Veiligheid van anderen

u Dit apparaat mag niet worden gebruikt door personen

(waaronder kinderen) met een lichamelijke of geestelijke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies hebben gekregen voor het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.

u Houd toezicht op kinderen om ervoor te zorgen dat zij niet

met het apparaat gaan spelen.

Overige risico's

Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

u Verwondingen die worden veroorzaakt door het aanraken

van draaiende of bewegende onderdelen.

u Verwondingen die worden veroorzaakt bij het vervangen

van onderdelen, bladen of accessoires.

u Verwondingen die worden veroorzaakt door langdurig

gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen.

u Gehoorbeschadiging. u Gezondheidsrisico's als gevolg van het inademen van stof

dat door gebruik van het gereedschap wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, vooral eiken, beuken en MDF.)

Trillingen

De aangegeven waarden voor trillingsemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standaardtestmethode die door EN 60745 wordt geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.

Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau.

Wanneer de blootstelling aan trillingen wordt vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen rekening worden gehouden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en wanneer het gereedschap stationair loopt alsook de aanlooptijd.

Labels op het gereedschap

Het apparaat is voorzien van de volgende pictogrammen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen om het risico op letsel te verminderen.

Waarschuwing! Draag altijd een stofmasker wanneer u dit gereedschap gebruikt.

Elektrische veiligheid

Dit gereedschap is dubbel geïsoleerd. Een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

u Als het netsnoer is beschadigd, moet dit, om ongelukken

te voorkomen, worden vervangen door de fabrikant of in

een Stanley Fat Max-servicecentrum.

Page 36

(Vertaling van de originele instructies)

NEDERLANDS

Onderdelen

Dit gereedschap kan de volgende onderdelen bevatten:

1. Aan/uit-schakelaar

2. Knop voor variabele snelheid

3. Super-lokTM klemhendel voor accessoires waarbij geen gereedschap nodig is

4. Schuurzool

5. Stofafzuigingsadapter (g. E - indien geleverd)

6. Adapter voor alternatieve accessoires (pasring)

7. Adapter voor alternatieve accessoires (bevestigingsbout)

8. Diepte-/zaaggeleider

Accessoires

Dit gereedschap kan de volgende accessoires bevatten. De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van Stanley Fat Max zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires kunt u uw gereedschap nog beter laten presteren.

Zaagblad met precieze dieptesnede voor hout, zachte kunststoffen. (Onderdeelnummer - STA26105)

Voor het scheiden, diep snijden en reciprozagen van hout, zachte kunststoffen. Ideaal voor werken aan deuren, plinten, kozijnen en vloeren.

Zaagblad met dieptesnede voor hout en metaal. (Onderdeelnummer - STA26110-XJ)

Voor het scheiden, diep snijden en reciprozagen van hout, kunststoffen, dunwandige buizen van non-ferrometalen, spijkers en schroeven.

Zaagblad met dieptesnede voor hout en metaal. (Onderdeelnummer - STA26115-XJ)

Voor het scheiden, diep snijden en reciprozagen van hout, kunststoffen en dunwandige buizen van non-ferrometalen.

Gesegmenteerd zaagblad. (Onderdeelnummer - STA26120-XJ)

Duurzaam blad dat ideaal is voor het snijden van hout, kunststoffen, en dunwandige materialen van ferrometalen en non-ferrometalen.

Harde schraper. (Onderdeelnummer - STA26135-XJ)

Ideaal voor het verwijderen van harde of zachte materialen van vlakke oppervlakken, zoals het verwijderen van vinyl vloeren, gebonden tapijtkleefstof, tegellijm, voegmiddel, verf en vernis.

Flexibele schraper. (Onderdeelnummer - STA26140-XJ)

Ideaal voor het verwijderen van elastomeermaterialen van harde, vlakke oppervlakken in moeilijk bereikbare gebieden, zoals siliconenverzegelingen en andere invoegmaterialen.

Carbide blad voor verwijdering van voegmiddel. (Onderdeelnummer

- STA26125-XJ)

Met carbide gecoat oppervlak dat ideaal is voor het verwijderen van voegmiddel en tegellijm van vlakke oppervlakken en voor snelle verwijdering van hout, spaanplaat en glasvezel.

Carbide rasp. (Onderdeelnummer

- STA26130-XJ)

Met carbide gecoat oppervlak dat ideaal is voor het verwijderen van voegmiddel en voor snelle verwijdering van kunststoffen, spaanplaat en glasvezel.

Schuurpapier. (Onderdeelnummer

- STA32348-XJ)

Verschillende gradaties voor het schuren van hout en geverfde en geverniste oppervlakken.

Monteren

De accessoires aanbrengen en verwijderen (g. A - G)

Waarschuwing! Ontkoppel het gereedschap van de netvoed-

ing voordat u een accessoire aansluit.

Een Stanley Fat Max-accessoire aansluiten (g. A-C)

u Houd het gereedschap vast en druk de klemhendel voor

accessoires (3) in.

Page 37

(Vertaling van de originele instructies)

NEDERLANDS

u Schuif de accessoire (9) tussen de schacht en de ac-

cessoirehouder, waarbij u ervoor zorgt dat de accessoire ingrijpt op alle acht pinnen op de houder, en evenwijdig staat met de schacht.

u Laat de klemhendel voor accessoires los.

Opmerking: Sommige accessoires, zoals schrapers en zaagbladen, kunnen indien nodig onder een hoek worden gemonteerd (g. C).

Een Stanley Fat Max-accessoire verwijderen (g. A)

u Houd het gereedschap vast en druk de klemhendel voor

accessoires (3) in.

u Verwijder de accessoire uit het gereedschap; zorg er

hierbij voor dat de accessoire loskomt van alle acht pinnen op de houder.

u Laat de klemhendel voor accessoires los.

Waarschuwing: Draag handschoenen tijdens het verwijderen van accessoires, omdat deze tijdens het gebruik mogelijk heet zijn geworden.

Schuurpapier plaatsen (g. D)

u Leg het schuurpapier (10) gelijk met de schuurzool (4)

zoals weergegeven.

u Druk het schuurpapier goed en gelijkmatig op de schu-

urzool; zorg er daarbij voor dat de gaten in het papier aansluiten op de gaten in de zool.

Schuurpapier verwijderen

u Verwijder het schuurpapier van de schuurzool (4).

Waarschuwing! Gebruik de schuurzool nooit zonder dat er schuurpapier of accessoires zijn geplaatst.

De stofafzuigingsadapter plaatsen (g. E)

u Richt de stofafzuigingsadapter (5) op de schuurzool (4)

zoals weergegeven.

u Druk de adapter gelijkmatig en stevig in de schuurzool. u Maak de adapter vast door de borgmoer (11) naar rechts

te draaien.

u Sluit een stofzuiger aan op de stofafzuigingsadapter.

De stofafzuigingsadapter verwijderen

u Draai de borgmoer (11) linksom. u Trek de stofafzuigingsadapter (5) uit de schuurzool (4).

De diepte-/zaaggeleider bevestigen (g. F)

Met de diepte-/zaaggeleider kunt u het materiaal nauwkeurig zagen op een ingestelde diepte en een gemarkeerde zaaglijn beter volgen.

u Bevestig het diepte-/zaagblok (8) door de lipjes op de

geleider in de sleuven op de romp van het gereedschap te plaatsen.

u Zet het blok vast aan de romp van het gereedschap met

de bout (12) en draai de bout aan met de meegeleverde inbussleutel.

u Plaats de geleider (13) in de vereiste positie en vergrendel

de positie door de instelknop voor diepte/zagen (14) rechtsom te draaien.

Alternatieve hulpstukken bevestigen (g. G)

u Plaats de pasring (6) op de kop (15). u Plaats de alternatieve accessoire (16) op de kop (15). u Draai de bevestigingsbout (7) stevig vast om ervoor te

zorgen dat de alternatieve accessoire (16) stevig vastzit.

Opmerking: De pasring en bevestigingsbout worden niet gebruikt voor het bevestigen van Stanley Fat Max-accessoires. Stanley Fat Max-accessoires worden bevestigd met de SuperlokTM klemhendel voor accessoires, waarbij geen gereedschap nodig is.

Gebruik

Waarschuwing! Laat het gereedschap in zijn eigen tempo

werken. Niet overbelasten.

Waarschuwing! Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds gaat zagen.

Snelheidsregelaar (g. H)

Met de snelheidsregelaar kunt u de snelheid van het gereedschap aanpassen aan de toepassing.

u Zet de knop voor variabele snelheid (2) op de gewenste

instelling. Bij instelling 1 werkt het gereedschap op lage snelheid, 10,000 min-1. Bij instelling 6 werkt het gereedschap op de maximumsnelheid, 22,000 min-1.

In- en uitschakelen (afb. I)

u Schuif de aan/uit-schakelaar (1) vooruit naar stand I om

het gereedschap in te schakelen.

u Schuif de aan/uit-schakelaar (1) achteruit naar positie O

om het apparaat uit te schakelen.

Zaaggeleider (g. F en J)

Hiermee kunt u een gemarkeerde zaaglijn nauwkeuriger volgen.

u Als u de zaaggeleider wilt gebruiken, plaatst u de geleider

(13) in de voorste sleuf op het blok met de diepte-/zaaggeleider (8), zoals weergegeven in guur J.

u Pas de lengte van de geleider aan door deze uit te trekken

of in te duwen tot u de gewenste zaagdiepte hebt bereikt.

u Vergrendel de geleider in de positie door de instelknop

voor diepte/zagen (12) rechtsom te draaien. Draai de instelknop voor diepte/zagen linksom om de geleider te ontgrendelen.

Page 38

(Vertaling van de originele instructies)

NEDERLANDS

Dieptegeleider (g. F en K)

Hiermee kunt u materiaal nauwkeurig zagen op een ingestelde diepte.

u Als u de dieptegeleider wilt gebruiken, plaatst u de gelei-

der (13) in de voorste sleuf op het blok met de diepte-/ zaaggeleider (8), zoals weergegeven in guur K.

u Pas de lengte van de geleider aan door deze uit te trekken

of in te duwen tot u de gewenste zaagdiepte hebt bereikt.

u Vergrendel de geleider in de positie door de instelknop

voor diepte/zagen (12) rechtsom te draaien. Draai de instelknop voor diepte/zagen linksom om de geleider te ontgrendelen.

Tips voor optimaal gebruik

u Houd het gereedschap altijd stevig vast. Voor precisiewerk

houdt u het gereedschap verder naar voren vast.

u Klem het werkstuk wanneer mogelijk vast, vooral wanneer

u snijbladen gebruikt.

u Voer niet te veel druk op de machine uit. u Gebruik altijd het juiste type hulpstuk voor het werkstuk-

materiaal en het type zaagsnede.

u Controleer regelmatig de staat van de accessoires.

Vervang deze indien nodig.

u Markeer het gewenste startpunt. u Schakel het gereedschap in en breng de hulpstukken

langzaam in contact met het werkstuk, op het gewenste startpunt.

u Klem een stuk multiplex of zacht houd vast aan de

achterzijde van het werkstuk en zaag door de combinatie om een scherpe snede te krijgen.

u Forceer het snijvlak niet in het werkstuk. Let erop dat het

snijden van metaalplaat normaal gesproken meer tijd kost dan het zagen van dikkere werkstukken van hout.

u Wanneer u metaal snijdt, moet u een dunne laag olie over

de snijlijn verspreiden voordat u snijdt.

u Gebruik een extra jne korrel bij het schuren van een

nieuwe veraag voordat een volgende veraag wordt aangebracht.

u Begin op zeer oneffen oppervlakken of bij het verwijderen

van veragen met een grove korrel. Begin op andere oppervlakken met een mediumkorrel. Ga in beide gevallen geleidelijk aan over op een jne korrel voor een gladde afwerking.

u Informeer bij uw detailhandel voor meer informatie over de

verkrijgbare accessoires.

Onderhoud

Uw Stanley Fat Max-gereedschap/-apparaat (met netsnoer/snoerloos) is ontworpen om gedurende langere tijd te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

Waarschuwing! Doe altijd het volgende voordat u onderhouds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert.

u Schakel het gereedschap/apparaat uit en trek de stekker

uit het stopcontact.

u Als het gereedschap/apparaat een afzonderlijke accu

heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit.

u Als de accu is ingebouwd, laat u deze volledig ontladen.

Schakel dan het apparaat uit.

u Reinig regelmatig de ventilatieopeningen van het gereed-

schap/apparaat/lader met een zachte borstel of droge doek.

u Reinig de behuizing van de motor regelmatig met een

vochtige doek. Gebruik geen schuur- of oplosmiddel.

Netstekker vervangen (alleen Verenigd Koninkrijk en Ierland)

Als er een nieuwe netstekker moet worden aangebracht:

u Gooi de oude stekker op verantwoorde wijze weg. u Verbind de bruine draad met de spannings-/fasepool in de

nieuwe stekker.

u Verbind de blauwe draad met de nul-/neutraalpool.

Waarschuwing! De aardepool hoeft niet te worden aangesloten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A.

Milieu

Aparte inzameling. Dit product mag niet met normaal huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Stanley Fat Maxproduct aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.

Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft.

Stanley Europe biedt de mogelijkheid tot het recyclen van afgedankte Stanley Fat Max-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.

Page 39

(Vertaling van de originele instructies)

NEDERLANDS

U kunt het adres van het dichtstbijzijnde Stanley Europe-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Stanley Europeservicecentra en meer informatie over onze klantenservice en contactpersonen vinden op het volgende internetadres: www.2helpU.com

Technische gegevens

FME650 (Type 1)

Spanning V

230

Onbelast toerental min

-1

10,000-22,000

Oscillatiehoek Graden

1.4 - 2.8

Vermogen

300

Gewicht

kg 1.53

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (L

) 90 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermogen (L

) 101 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

In hout zagen (a

h, CW

) 4.5 m/s2, meetonzekerheid (K) 1.5 m/s

In metaal zagen (a

h, CM

) 10.3 m/s2, meetonzekerheid (K) 1.5 m/s

Schuren (ah) 11.4 m/s2, meetonzekerheid (K) 1.5 m/s

EG-conformiteitsverklaring

MACHINERICHTLIJN

FME650

Stanley Europe verklaart dat deze producten, die zijn beschre-

ven onder "Technische gegevens", voldoen aan:

2006/42/EG, EN 60745-1, EN 60745-2-4

Deze producten voldoen tevens aan richtlijn 2004/108/EG

en 2011/65/EU. Neem voor meer informatie contact op met

Stanley Europe op het volgende adres of raadpleeg de achter-

zijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilatie van

het technische bestand en geeft deze verklaring namens

Stanley Europe af.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, België

26/06/2013

Page 40

(Vertaling van de originele instructies)

NEDERLANDS

Garantie

Stanley Europe heeft vertrouwen in haar producten en biedt een uitstekende garantie voor professionele gebruikers van het product. Deze garantieverklaring is een aanvulling op, en vormt op geen enkele wijze een beperking van, uw contractuele rechten als private niet-professionele gebruiker. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

EEN JAAR VOLLEDIGE GARANTIE

Als uw Stanley Fat Max-product binnen 12 maanden na aankoop defect raakt ten gevolge van materiaal- of constructiefouten, dan garandeert Stanley Europe de kosteloze vervanging van defecte onderdelen, de reparatie van het product of – naar eigen inzicht– de vervanging van het product, indien wordt voldaan aan de volgende voorwaarden:

u Het product is niet misbruikt en is gebruikt in naleving van

de instructiehandleiding.

u Het product is blootgesteld aan redelijkerwijs te ver-

wachten slijtage of gebruik;

u Er zijn geen reparaties of pogingen tot reparatie uit-

gevoerd door niet-geautoriseerde personen.

u Bewijs van aanschaf kan worden getoond. u Het Stanley Fat Max product wordt compleet geretourn-

eerd met alle originele onderdelen Indien u een claim wilt indienen, neemt u contact op met uw verkooppunt, gaat u naar uw dichtstbijzijnde Stanley Fat Max-centrum (u vindt het adres in de Stanley Stanley Fat Max

-catalogus) of neemt u contact op met de StanleyFat Max-vestiging waarvan het adres wordt vermeld in deze handleiding. Er is ook een lijst van Stanley Fat Max -servicecentra en meer informatie over onze klantenservice te vinden op het volgende internetadres:www.stanley.eu/3

Page 41

(Traducción de las instrucciones originales)

ESPAÑOL

Uso previsto

La herramienta oscilante Stanley Fat Max ha sido diseñada para diversas aplicaciones de bricolaje, tales como operaciones de lijado. También es apropiada para cortar materiales de madera, plástico, yeso, metales no ferrosos y elementos de sujeción (p. ej. clavos sin endurecer, grapas), trabajar con azulejos blandos y para raspar pequeñas supercies. Esta herramienta está pensada para usuarios profesionales y para usuarios no profesionales.

Instrucciones de seguridad

Advertencias de seguridad generales para herramientas eléctricas

¡Atención! Lea todas las advertencias e instrucciones de seguridad. En caso de no atenerse a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave.

Guarde todas las advertencias e instrucciones para futuras consultas. El término "herramienta eléctrica" empleado

en las advertencias se reere a la herramienta eléctrica con alimentación de red (con cable) o a la herramienta eléctrica alimentada por batería (sin cable).

1. Seguridad del área de trabajo a. Mantenga limpia y bien iluminada el área de trabajo. El

desorden y una iluminación deciente pueden provocar

accidentes.

b. No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren

líquidos, gases o material en polvo inamables. Las

herramientas eléctricas producen chispas que pueden

llegar a inamar el polvo o los vapores.

c. Cuando utilice la herramienta eléctrica, mantenga

alejados a los niños y a otras personas del área de

trabajo. Una distracción le puede hacer perder el control

sobre la herramienta.

2. Seguridad eléctrica a. El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada. No

modique el enchufe. No emplee adaptadores en

herramientas eléctricas dotadas con toma de tierra.

Estas pautas le ayudarán a reducir el riesgo de descargas

eléctricas.

b. Evite tocar partes conectadas a tierra como tuberías,

radiadores, cocinas y refrigeradores. El riesgo a

quedar expuesto a una descarga eléctrica es mayor si su

cuerpo tiene contacto con tierra.

c. No exponga las herramientas eléctricas a la lluvia y

evite que penetren líquidos en su interior, ya que

existe el peligro de recibir una descarga eléctrica.

d. Cuide el cable de alimentación. No lo utilice para

transportar o colgar la herramienta eléctrica, ni tire de él para extraer el enchufe de la toma de corriente. Manténgalo alejado del calor, aceite, bordes alados o piezas móviles. Los cables de red dañados o enredados

incrementan el riesgo de descarga eléctrica.

e. Si trabaja con la herramienta eléctrica en el exterior,

utilice solamente cables de prolongación homologados para uso en exteriores. Esto le ayudará a

reducir el riesgo de descarga eléctrica.

f. Si la utilización de una herramienta eléctrica en un

lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo de corriente residual (RCD). La utilización de un RCD reduce el riesgo de sufrir

descargas eléctricas.

3. Seguridad personal a. Esté atento a lo que hace y utilice la herramienta

eléctrica con prudencia. No la use si está cansado, ni si se encuentra bajo los efectos del alcohol, drogas o medicamentos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias lesiones.

b. Utilice material de protección personal. Utilice

siempre gafas de protección. El riesgo de lesiones se

reduce considerablemente si se utiliza material de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos.

c. Impida que la herramienta se ponga en marcha

accidentalmente. Asegúrese de que el interruptor de encendido/apagado se encuentra en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o a la batería, o de coger o transportar la herramienta. Transportar la herramienta

eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes.

d. Retire las herramientas de ajuste o llaves jas antes

de conectar la herramienta eléctrica. Una herramienta o

llave colocada en una pieza giratoria de la herramienta eléctrica puede producir lesiones al ponerse a funcionar.

e. Sea precavido. Evite adoptar una posición que fatigue

su cuerpo; mantenga un apoyo rme sobre el suelo y conserve el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f. Vístase con la ropa adecuada. No lleve ropa holgada

ni joyas. Aleje el pelo, la ropa y los guantes de las piezas móviles. La vestimenta holgada, las joyas y el

pelo largo se pueden enganchar con las piezas en movimiento.

Page 42

(Traducción de las instrucciones originales)

ESPAÑOL

g. Siempre que sea posible utilizar unos equipos de

aspiración o captación de polvo, asegúrese de que

éstos estén montados y se utilicen correctamente. El

empleo de estos equipos reduce los riesgos derivados del

polvo.

4. Uso y cuidado de herramientas eléctricas a. No sobrecargue la herramienta eléctrica. Use la

herramienta eléctrica adecuada para cada aplicación.

Con la herramienta eléctrica adecuada podrá trabajar

mejor y más seguro dentro del margen de potencia

indicado.

b. No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se

puedan conectar o desconectar son peligrosas y deben

repararse.

c. Desconecte de la herramienta eléctrica el enchufe de

la fuente de alimentación y de la batería antes de

realizar cualquier ajuste, cambiar accesorios o

guardar la herramienta. Esta medida preventiva reduce

el riesgo de encender accidentalmente la herramienta

eléctrica.

d. Guarde las herramientas eléctricas fuera del alcance

de los niños y de las personas que no estén

familiarizadas con su uso. Las herramientas eléctricas

utilizadas por personas inexpertas son peligrosas.

e. Cuide sus herramientas eléctricas con esmero.

Controle si funcionan correctamente, sin atascarse,

las partes móviles de la herramienta eléctrica, y si

existen partes rotas o deterioradas que pudieran

afectar al funcionamiento de la herramienta. Si la

herramienta eléctrica estuviese defectuosa, haga que

la reparen antes de volver a utilizarla. Muchos de los

accidentes se deben a herramientas eléctricas con un

mantenimiento deciente.

f. Mantenga las herramientas de corte limpias y aladas.

Las herramientas de corte mantenidas correctamente se

dejan guiar y controlar mejor.

g. Utilice la herramienta eléctrica, los accesorios, los

útiles de la herramienta, etc. de acuerdo con estas

instrucciones, y tenga en cuenta las condiciones de

trabajo y la tarea que se va a realizar. El uso de

herramientas eléctricas para trabajos diferentes de

aquellos para los que han sido concebidas puede resultar

peligroso.

5. Servicio técnico a. Esta herramienta eléctrica sólo la puede reparar

personal técnico autorizado que emplee

exclusivamente piezas de repuesto originales.

Solamente así se garantiza la seguridad de la herramienta

eléctrica.

¡Atención! Advertencias de seguridad adicionales para herramientas oscilantes

u Sujete la herramienta eléctrica por la supercie de

agarre protegida cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable. El contacto

del accesorio de corte con un cable conectado a la red eléctrica podría hacer que las partes metálicas de la herramienta transmitieran esa electricidad y producir una descarga al usuario

u Utilice pinzas u otro método práctico para asegurar y

sujetar la pieza de trabajo a una plataforma estable.

Si sostiene la pieza con la mano o contra el cuerpo hay posibilidades de que pierda el control.

¡Atención! El contacto o la inhalación del polvo procedente de la lijadora puede suponer un peligro para la salud del usuario y de cualquier otra persona que se encuentre a su alrededor. Utilice una mascarilla diseñada especícamente para proteger contra el polvo y los vapores, y asegúrese de que las demás personas que se encuentren dentro o vayan a entrar en el área de trabajo también estén protegidas.

u Elimine a fondo todo el polvo después de lijar. u Tenga especial cuidado cuando lije pinturas con posible

contenido de plomo o algunos tipos de maderas y metales que puedan producir polvo tóxico.

t No permita la entrada de niños ni de mujeres

embarazadas al área de trabajo.

t No ingiera alimentos ni bebidas, ni fume en el área de

trabajo.

t Deshágase de las partículas de polvo y demás

residuos de un modo seguro.

u En este manual de instrucciones se describe el uso

para el que se ha diseñado el aparato. La utilización de accesorios o la realización de operaciones con esta herramienta distintas de las recomendadas en este manual de instrucciones puede implicar un riesgo de lesiones o daños materiales.

u El accesorio seguirá moviéndose después de soltar el

interruptor. Apague la herramienta y espere siempre a que el accesorio se detenga completamente antes de dejar la herramienta.

u Mantenga las manos alejadas de la zona de corte.

No ponga nunca la mano bajo la pieza de trabajo. No introduzca los dedos en los alrededores de la cuchilla de vaivén ni en el enganche de ésta. No agarre la zapata para estabilizar la sierra.

Page 43

(Traducción de las instrucciones originales)

ESPAÑOL

u Mantenga las cuchillas aladas. La hojas ojas o daña-

das pueden provocar que la sierra dé un viraje brusco

o se paralice al ejercer la presión para el corte. Utilice

siempre el tipo de hoja de sierra apropiado para cada

material de trabajo y tipo de corte.

u Al cortar una cañería o tubo, asegúrese de que no con-

tiene restos de agua, cableado eléctrico, etc.

u No toque la pieza de trabajo o la hoja justo después de

utilizar la herramienta. Pueden alcanzar temperaturas

muy elevadas.

u Tenga en cuenta los peligros ocultos, antes de serrar

paredes, suelos o techos, compruebe la ubicación de los

cables y tubos.

Seguridad de terceros

u Ninguna persona (incluyendo niños) con capacidades

físicas, sensoriales o mentales disminuidas, o que

carezca de experiencia y conocimientos debe utilizar este

aparato, salvo que haya recibido supervisión o formación

con respecto al uso del aparato por parte de una persona

responsable de su seguridad.

u Los niños deben vigilarse en todo momento para garanti-

zar que el aparato no se toma como elemento de juego.

Riesgos residuales.

El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Estos riesgos incluyen:

u Lesiones producidas por el contacto con piezas móviles o

giratorias.

u Lesiones producidas al cambiar cualquier pieza, cuchilla o

accesorio.

u Lesiones producidas al usar una herramienta por un

tiempo demasiado prolongado. Si utiliza una herramienta

durante períodos de tiempo demasiado prolongados,

asegúrese de realizar pausas con frecuencia.

u Discapacidad auditiva. u Riesgos para la salud producidos al respirar el polvo

que se genera al usar la herramienta (por ejemplo: en

los trabajos con madera, especialmente de roble, haya y

tableros de densidad mediana).

Vibración

El valor de emisión de vibraciones declarado en el apartado de características técnicas y en la declaración de conformidad se ha calculado según un método de prueba estándar proporcionado por la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. El valor de emisión de vibraciones especicado también podrá utilizarse en una evaluación preliminar de la exposición.

¡Atención! El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede superar el indicado.

Al evaluar la exposición a las vibraciones con el n de determinar las medidas de seguridad que exige la norma 2002/44/ CE para proteger a las personas que utilizan periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo operativo como, por ejemplo, el número de veces que la herramienta se apaga, el tiempo que está parada y el tiempo de activación.

Etiquetas en la herramienta

Encontrará los siguientes pictogramas en la herramienta:

¡Atención! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

¡Atención! Utilice en todo momento una mascarilla contra el polvo cuando utilice esta herramienta.

Seguridad eléctrica

La herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda con el valor indicado en la placa de datos de la herramienta.

u Si se dañara el cable de alimentación, deberá ser susti-

tuido por el fabricante o un centro de asistencia técnica autorizado de Stanley Fat Max para evitar cualquier situación de riesgo.

Page 44

(Traducción de las instrucciones originales)

ESPAÑOL

Características

Esta herramienta incluye una o más de las siguientes características.

1. Interruptor de encendido/apagado

2. Mando de velocidad variable

3. Palanca de sujeción accesoria sin herramienta

Super-lok

4. Base de lijado

5. Adaptador de extracción de polvo (g. E, si se ha

suministrado)

6. Adaptador accesorio de herramienta (separador)

7. Adaptador accesorio de herramienta (perno de jación)

8. Guía de corte/profundidad

Accesorios

Esta herramienta incluye uno o más de los siguientes accesorios. El rendimiento de la herramienta depende de los accesorios que utilice. Los accesorios Stanley Fat Max se han fabricado siguiendo estándares de alta calidad y se han diseñado para mejorar el funcionamiento de la herramienta. Al utilizar estos accesorios, conseguirá el máximo rendimiento de la herramienta.

Hoja de sierra de corte directo de precisión para materiales de madera y plásticos blandos. (Número de pieza: STA26105-XJ)

Separación, corte directo y corte detallado de madera y plásticos blandos. Ideal para trabajar en puertas, zócalos, alféizares y suelos.

Hoja de sierra de corte directo para madera y metal. (Número de pieza: STA26110-XJ)

Separación, corte de inmersión y corte al ras de madera, plásticos, tuberías no ferrosas de paredes delgadas y extrusiones, clavos y tornillos.

Hoja de sierra de corte directo para madera y metal. (Número de pieza: STA26115-XJ)

Separación, corte de inmersión y corte al ras de madera, plásticos, tuberías no ferrosas de paredes delgadas y extrusiones.

Hoja de sierra segmentada. (Número de pieza: STA26120-XJ)

Hoja de duración prolongada ideal para el corte de madera, plásticos, materiales ferrosos y no ferrosos de paredes delgadas.

Raspador rígido. (Número de pieza: STA26135-XJ)

Ideal para eliminar materiales duros y blandos de supercies planas como suelos de vinilo, adhesivo de moquetas, adhesivo de baldosas, lechada, pintura y barniz.

Raspador exible. (Número de pieza: STA26140-XJ)

Ideal para eliminar materiales de elastómero de supercies planas duras en zonas difícilmente accesibles como selladores de silicona y otros materiales para enmasillar.

Hoja de carburo para eliminar lechada. (Número de pieza: STA26125-XJ)

Supercie cubierta de carburo ideal para eliminar lechada y adhesivo de baldosas y azulejos de supercies planas y para eliminar rápidamente restos de madera, aglomerado y bra de vidrio.

Raspador de carburo. (Número de pieza: STA26130-XJ)

Supercie cubierta de carburo ideal para eliminar lechada y para eliminar rápidamente restos de plásticos, aglomerado y bra de vidrio.

Hojas de lijado. (Número de pieza: STA32348-XJ)

Varios grados para lijar madera y supercies pintadas y barnizadas.

Page 45

(Traducción de las instrucciones originales)

ESPAÑOL

Montaje

Montaje y desmontaje de los accesorios (gs. A - G)

¡Atención! Antes de colocar un accesorio, desconecte la

herramienta de la toma de corriente.

Montaje de un accesorio Stanley Fat Max (gs. A - C)

u Sujete la herramienta y apriete la palanca de sujeción

accesoria (3).

u Deslice el accesorio (9) entre el eje y el soporte del ac-

cesorio asegurándose de que el accesorio se ajusta a los

ocho pasadores del soporte y está nivelado con el eje.

u Suelte la palanca de sujeción accesoria.

Nota: Es posible montar algunos accesorios, como los raspadores y las hojas, en ángulo si fuera necesario (g. C).

Desmontaje de un accesorio Stanley Fat Max (g. A)

u Sujete la herramienta y apriete la palanca de sujeción

accesoria (3).

u Tire del accesorio desde la herramienta asegurándose

de que el accesorio se separa de los ocho pasadores del

soporte.

u Suelte la palanca de sujeción accesoria.

Atención: Se deben llevar guantes cuando se extraen accesorios, ya que se pueden calentar durante el uso.

Montaje de una hoja de lija (g. D)

u Alinee la hoja de lija (10) con la base de lijado (4) tal como

se muestra.

u Coloque la hoja de lija rme y uniformemente sobre la

base de lijado, asegurándose de que los oricios de la

hoja coincidan con los de la base.

Extracción de una hoja de lija

u Tire de la hoja de lija hacia fuera de la base de lijado (4).

¡Atención! No use nunca la base de lijado sin la hoja de lija o el accesorio en su sitio.

Colocación del adaptador de extracción de polvo (g. E)

u Alinee el adaptador de extracción de polvo (5) con la base

de lijado (4) tal como se muestra.

u Presione el adaptador rme y uniformemente en la base

de lijado.

u Fije el adaptador girando la tuerca de bloqueo (11) en el

sentido de las agujas del reloj.

u Conecte una aspiradora al adaptador de extracción de

polvo.

Extracción del adaptador de extracción de polvo

u Gire la tuerca de bloqueo (11) en sentido contrario al de

las agujas del reloj.

u Tire del adaptador de extracción de polvo (5) hacia fuera

de la base de lijado (4).

Montaje de la guía de profundidad/corte (g. F)

La guía de profundidad/corte le permite cortar con precisión material a una profundidad especicada y seguir una línea de corte marcada de forma más precisa.

u Coloque el bloque de profundidad/corte (8) insertando las

lengüetas de la guía en las ranuras del cuerpo principal.

u Fije el bloque al cuerpo principal con el perno (12) y

apriete con la llave hexagonal suministrada.

u Inserte la guía (13) en la posición deseada y gire el

mando de ajuste de profundidad/corte (14) en el sentido de las agujas del reloj para jarla.

Ajuste de los accesorios alternativos (g.G)

u Coloque el separador (6) en el collar (15). u Coloque el accesorio alternativo (16) en el collar (15). u Coloque rmemente el perno de jación (7) en su lugar

para garantizar un ajuste seguro del accesorio alternativo (16).

Nota: El separador y el perno de jación no se utilizan para colocar accesorios Stanley Fat Max. Los accesorios Stanley Fat Max se colocan utilizando la palanca de sujeción accesoria sin herramienta Super-lokTM.

Uso

¡Atención! Deje que la herramienta funcione a su ritmo. No

la sobrecargue.

¡Atención! Antes de cortar en paredes, suelos o techos, compruebe la ubicación de cables y tuberías.

Control de la velocidad variable (g. H)

El control de la velocidad variable permite adaptar la velocidad de la herramienta a la aplicación.

u Ajuste el mando de velocidad variable (2) en el ajuste

deseado. En el ajuste 1 la herramienta funcionará a una velocidad baja, a 10,000 min-1. En el ajuste 6 la herramienta funcionará a la máxima velocidad, a 22,000 min-1.

Encendido y apagado (g. I)

u Para encender la herramienta, deslice el interruptor de

encendido/apagado (1) hacia delante (posición I).

u Para apagar la herramienta, deslice el interruptor de

encendido/apagado (1) hacia atrás (posición O).

Guía de corte (gs. F y J)

Esta función permite seguir una línea de corte marcada de forma más precisa.

u Para utilizar la guía de corte, inserte la guía (13) tal y

como se muestra en la gura J en la ranura frontal del bloque de la guía de profundidad/corte (8).

Page 46

(Traducción de las instrucciones originales)

ESPAÑOL

u Ajuste la longitud de la guía tirando hacia fuera o empu-

jando hacia dentro para lograr la profundidad de corte

deseada.

u Gire el mando de ajuste de profundidad/corte (12) en el

sentido de las agujas del reloj para jar la guía en su sitio.

Para liberar la guía, gire el mando de ajuste de profundi-

dad/corte en sentido contrario al de las agujas del reloj.

Guía de profundidad (gs. F y K)

Esta función permite cortar con más precisión material a una profundidad especicada.

u Para utilizar la guía de profundidad, inserte la guía (13)

en la ranura frontal del bloque de la guía de profundidad/

corte (8) tal y como se muestra en la gura K.

u Ajuste la longitud de la guía tirando hacia fuera o empu-

jando hacia dentro para lograr la profundidad de corte

deseada.

u Gire el mando de ajuste de profundidad/corte (12) en el

sentido de las agujas del reloj para jar la guía en su sitio.

Para liberar la guía, gire el mando de ajuste de profundi-

dad/corte en sentido contrario al de las agujas del reloj.

Consejos para un uso óptimo

u Sujete siempre la herramienta de forma segura. Para

realizar trabajos de precisión, sujete la herramienta cerca

de la parte delantera.

u Sujete la pieza de trabajo siempre que sea posible,

especialmente cuando utilice hojas de corte.

u No ejerza demasiada presión sobre la herramienta. u Utilice siempre el tipo de accesorio apropiado para cada

tipo de material de trabajo y corte.

u Compruebe periódicamente el estado de los accesorios.

Sustitúyalos cuando sea necesario.

u Marque el lugar por donde vaya a empezar a trabajar que

desee.

u Encienda la herramienta e introduzca poco a poco los ac-

cesorios en la pieza de trabajo en el lugar por donde vaya

a empezar a trabajar que desee.

u Para obtener un corte limpio, sujete una plancha de

contrachapado o madera suave a la parte posterior de la

pieza de trabajo y sierre el conjunto.

u No fuerce la hoja de corte en la pieza de trabajo. Tenga

en cuenta que, por lo general, cortar planchas de metal

le llevará más tiempo que serrar piezas de trabajo de

madera más delgadas.

u Cuando corte metales, extienda una película na de

aceite a lo largo de la línea de corte antes de efectuar el

corte.

u Para lijar capas de pintura nuevas antes de aplicar otra

capa, utilice un papel de lija de grano extrano.

u En supercies muy desiguales o cuando vaya a quitar

capas de pintura, comience con un papel de lija de grano grueso. Sobre otras supercies, comience con un papel de lija de grano medio. En ambos casos, cambie gradualmente a un papel de lija de grano no para lograr un buen acabado.

u Consulte a su proveedor para obtener más información

sobre los accesorios que están a la venta.

Mantenimiento

Este aparato o herramienta con o sin cable de Stanley Fat Max se ha diseñado para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta.

¡Atención! Antes de realizar el mantenimiento de herramientas eléctricas con o sin cables:

u Apague y desenchufe el aparato o herramienta. u O bien, apague y extraiga las pilas o la batería del aparato

o herramienta, en caso de que disponga de una batería separada.

u O bien, deje que la batería se agote por completo si es

integral y, a continuación, apague el aparato.

u Limpie periódicamente las ranuras de ventilación de la

herramienta, aparato o cargador con un cepillo suave o un paño seco.

u Limpie periódicamente la carcasa del motor con un

paño húmedo. No utilice limpiadores de base abrasiva o disolventes.

Sustitución del enchufe de la red eléctrica (sólo para el Reino Unido e Irlanda)

Si es necesario colocar un nuevo enchufe para la red eléctrica:

u Deseche el enchufe anterior según las normas de seguri-

dad.

u Conecte el cable marrón al terminal conductor del nuevo

enchufe.

u Conecte el cable azul al terminal neutro.

¡Atención! No se debe realizar ninguna conexión al terminal de conexión a tierra. Siga las instrucciones de montaje que se suministran con los enchufes de buena calidad. Fusible recomendado: 5 A.

Protección del medio ambiente

Recogida selectiva. No se debe desechar este producto con el resto de residuos domésticos.

Page 47

(Traducción de las instrucciones originales)

ESPAÑOL

Si llegase el momento en que fuese necesario sustituir su producto Stanley Fat Max o si este dejase de tener utilidad para usted, no lo deseche junto con los residuos domésticos. Sepárelo para su recogida selectiva.

La recogida selectiva de productos y embalajes usados permite el reciclaje de materiales y su reutilización. La reutilización de materiales reciclados contribuye a evitar la contaminación medioambiental y reduce la demanda de materias primas.

Las normativas municipales deben ofrecer la recogida selectiva de productos eléctricos del hogar en puntos municipales previstos para tal n o a través del distribuidor cuando adquiera un nuevo producto.

Stanley Europe proporciona facilidades para la recogida y reciclado de los productos Stanley Fat Max que han llegado al nal de su vida útil. Para poder utilizar este servicio, le rogamos que entregue el producto a cualquier agente de servicio técnico autorizado para que se haga cargo de él en nuestro nombre.

Puede consultar la dirección de su agente de servicio técnico más cercano si se pone en contacto con la ocina local de Stanley Europe en la dirección que se indica en este manual. Como alternativa puede consultar la lista de servicios técnicos autorizados de Stanley Europe y obtener la información completa de nuestros servicios de posventa y los contactos disponibles en la siguiente dirección de Internet: www.2helpU. com

Ficha técnica

FME650 (Tipo 1)

Voltaje V

230

Velocidad sin carga min

-1

10,000-22,000

Ángulo de oscilación

Grados

1.4 - 2.8

Potencia

300

Peso

kg 1.53

Nivel de presión acústica de acuerdo con la directiva EN 60745:

Presión acústica (L

) 90 dB (A), incertidumbre (K) 3 dB (A)

Potencia acústica (LWA) 101 dB (A), incertidumbre (K) 3 dB (A)

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la directiva EN 60745:

Corte de madera (a

h, CW

) 4.5 m/s2, incertidumbre (K) 1.5 m/s

Corte de metal (a

h, CM

) 10.3 m/s2, incertidumbre (K) 1.5 m/s

Lijado (ah) 11.4 m/s2, incertidumbre (K) 1.5 m/s

Declaración de conformidad de la CE

DIRECTIVA DE MAQUINARIAS

FME650

Stanley Europe declara que los productos descritos en la

"cha técnica" cumplen con las siguientes directrices:

2006/42/CE, EN 60745-1, EN 60745-2-4

Estos productos también cumplen con las Directivas

2004/108/CE y 2011/65/UE. Si desea obtener más informa-

ción, póngase en contacto con Stanley Europe a través de la

siguiente dirección o consulte el dorso del manual.

La persona que rma a continuación es responsable de la

elaboración del archivo técnico y realiza esta declaración en

nombre de Stanley Europe.

Kevin Hewitt

Vicepresidente de Ingeniería global

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Bélgica

26/06/2013

Page 48

(Traducción de las instrucciones originales)

ESPAÑOL

Garantía

Stanley Europe confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria destinada a usuarios profesionales del producto. Esta declaración de garantía es un añadido y en ningún caso un perjuicio a sus derechos legales como usuario no profesional privado. La garantía es válida dentro de los territorios de los Estados miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.

UN AÑO DE GARANTÍA TOTAL

Si un producto Stanley Fat Max resultara defectuoso debido a materiales o mano de obra defectuosos, Stanley Europe garantiza, dentro de los 12 meses de la fecha de compra, la sustitución de las piezas defectuosas sin cargo alguno o, según nuestro criterio, la sustitución de la unidad sin cargo alguno siempre que:

u El producto no se ha sometido a un uso inadecuado y se

ha utilizado de acuerdo con este manual de instrucciones.

u El producto haya sufrido un desgaste razonable. u Personal no autorizado no ha intentado reparar el pro-

ducto.

u Se aporta prueba de compra. u Se devuelve el producto Stanley Fat Max completo con

todos los componentes originales. Si desea realizar una reclamación, póngase en contacto con su vendedor o consulte la dirección de su servicio técnico especializado autorizado de Stanley Fat Max más cercano que aparece en el catálogo de Stanley Fat Max o póngase en contacto con la ocina de Stanley en la dirección que se indica en este manual. Puede consultar la lista de servicios técnicos autorizados de Stanley Fat Max y obtener la información completa de nuestros servicios de posventa disponibles en la siguiente dirección de Internet:www.stanley.eu/3

Page 49

(Tradução das instruções originais)

PORTUGUÊS

Utilização prevista

A ferramenta oscilante Stanley Fat Max foi concebida para aplicações de bricolage, tais como lixar. Também é adequada para cortar materiais de madeira, plástico, gesso, metais não ferrosos, elementos de xação (pregos não temperados e cravos, por exemplo), trabalhar azulejos macios e raspar superfícies pequenas. Esta ferramenta destina-se a utilização prossional bem como a utilizadores privados não prossionais.

Instruções de segurança

Avisos de segurança gerais para ferramentas eléctricas

Aviso! Leia com atenção todos os avisos de segurança e instruções. O não cumprimento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões.

Guarde todos os avisos e instruções para futura referência. A expressão "ferramenta eléctrica" utilizada nos avisos

refere-se à sua ferramenta eléctrica com ligação à corrente eléctrica (com cabo) ou com bateria (sem os).

1. Segurança na área de trabalho a. Mantenha a área de trabalho limpa e bem iluminada.

Áreas desarrumadas ou mal iluminadas são propícias a

acidentes.

b. Não trabalhe com ferramentas eléctricas em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou poeiras inamáveis. As ferramentas

eléctricas produzem faíscas que podem provocar a

ignição de poeiras ou vapores.

c. Mantenha crianças e outras pessoas afastadas

durante a utilização da ferramenta eléctrica. As

distracções podem dar origem a que perca o controlo da

ferramenta.

2. Segurança eléctrica a. A cha da ferramenta eléctrica deve caber na tomada.

A cha não deve ser modicada de modo algum. Não

utilize quaisquer chas adaptadoras em ferramentas

eléctricas com ligação à terra. Fichas sem modicações

e tomadas adequadas reduzem o risco de choques

eléctricos.

b. Evite que o corpo entre em contacto com superfícies

ligadas à terra, como tubos, radiadores, fogões e

frigorícos. Existe um risco elevado de choques

eléctricos se o corpo estiver ligado à terra.

c. As ferramentas eléctricas não podem ser expostas a

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques eléctricos.

d. Manuseie o cabo com cuidado. O cabo não deve ser

utilizado para transportar ou pendurar a ferramenta, nem para puxar a cha da tomada. Mantenha o cabo afastado de calor, óleo, pontas aadas ou partes móveis. Cabos danicados ou torcidos aumentam o risco

de choques eléctricos.

e. Quando trabalhar com uma ferramenta eléctrica ao ar

livre, utilize um cabo de extensão apropriado para esse m. A utilização de um cabo apropriado para áreas

ao ar livre reduz o risco de choques eléctricos.

f. Se for inevitável trabalhar com uma ferramenta

eléctrica num local húmido, utilize um Dispositivo de Corrente Residual (RCD). A utilização de um RCD reduz

o risco de choque eléctrico.

3. Segurança pessoal a. Mantenha-se atento, observe o que está a fazer e seja

prudente ao trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção

enquanto trabalha com ferramentas eléctricas poderá resultar em lesões graves.

b. Utilize equipamento de protecção pessoal. Utilize

sempre óculos de protecção. Equipamento de

protecção como, por exemplo, máscara anti-poeiras, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e a aplicação de ferramenta eléctrica, reduz o risco de lesões.

c. Evite arranques involuntários. Certique-se de que o

botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou a bateria, pegando ou transportando a ferramenta. Transportar ferramentas

eléctricas com o dedo no botão ou ligar ferramentas eléctricas à tomada com o interruptor na posição de ligado pode dar origem a acidentes.

d. Retire eventuais chaves de ajuste ou chaves inglesas

antes de ligar a ferramenta eléctrica. Uma chave xa ou

qualquer outra chave ligada a uma peça rotativa da ferramenta eléctrica pode provocar lesões.

e. Não se incline. Mantenha-se sempre bem posicionado

e em equilíbrio. Assim, controlará melhor a ferramenta

eléctrica em situações imprevistas.

f. Utilize vestuário adequado. Não utilize roupas largas

nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas,

jóias ou cabelo comprido podem ser apanhados por partes móveis.

Page 50

(Tradução das instruções originais)

PORTUGUÊS

g. Se for prevista a montagem de dispositivos de

extracção e recolha de pó, assegure-se de que estão

ligados e que são utilizados de forma correcta. A

recolha das poeiras pode reduzir os riscos provocados

por poeiras.

4. Utilização e manutenção da ferramenta eléctrica a. Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica adequada para o trabalho

pretendido. A ferramenta eléctrica correcta realizará o

trabalho de forma melhor e mais segura, com a potência

com que foi concebida.

b. Não utilize a ferramenta eléctrica se o interruptor não

puder ser ligado nem desligado. Qualquer ferramenta

eléctrica que não possa ser controlada com o interruptor é

perigosa e terá de ser reparada.

c. Desligue a cha da tomada e/ou a bateria da tomada

antes de proceder a ajustes, trocar acessórios ou

guardar ferramentas eléctricas. Estas medidas de

prevenção de segurança reduzem o risco de ligação

inadvertida da ferramenta eléctrica.

d. Mantenha as ferramentas eléctricas que não

estiverem a ser utilizadas fora do alcance de crianças.

Não permita que a ferramenta eléctrica seja utilizada

por pessoas não familiarizadas com a mesma ou que

não tenham lido estas instruções. As ferramentas

eléctricas são perigosas quando utilizadas por pessoas

não qualicadas.

e. Efectue a manutenção das ferramentas eléctricas.

Verique se as partes móveis estão desalinhadas ou

bloqueadas, se existem peças partidas ou qualquer

outra situação que possa afectar o funcionamento

das ferramentas eléctricas. As peças danicadas

devem ser reparadas antes da utilização da

ferramenta eléctrica. Muitos acidentes são provocados

por falta de manutenção das ferramentas eléctricas.

f. Mantenha as ferramentas de corte sempre aadas e

limpas. Ferramentas de corte com a manutenção

adequada e extremidades aadas bloqueiam com menos

frequência e são mais fáceis de controlar.

g. Utilize a ferramenta eléctrica, acessórios e peças de

ferramenta de acordo com estas instruções,

considerando as condições de trabalho e a tarefa a

ser executada. A utilização da ferramenta eléctrica para

ns diferentes dos previstos pode resultar em situações

perigosas.

5. Reparação a. A sua ferramenta eléctrica só deve ser reparada por

pessoal qualicado e só devem ser colocadas peças

sobressalentes originais. Isso garante a manutenção da

segurança da ferramenta eléctrica.

Atenção! Avisos de segurança adicionais para ferramentas oscilantes

u Segure a ferramenta eléctrica pelas áreas isoladas

quando executar uma operação em que o acessório de corte possa entrar em contacto com a cablagem oculta ou o seu próprio cabo. Cortar um acessório em

contacto com um cabo "electricado" poderá expor peças metálicas do sistema eléctrico da ferramenta e provocar um choque eléctrico ao operador

u Utilize grampos ou outro meio para xar e apoiar a

peça numa plataforma estável. Se xar a peça com a mão ou contra o seu corpo, a peça ca instável e pode dar origem à perda de controlo.

Atenção! O contacto ou a inalação de poeiras originadas pelas aplicações da lixadora poderá colocar em perigo a saúde do operador ou das pessoas presentes. Utilize uma máscara especicamente concebida para protecção contra poeiras e vapores e certique-se de que as pessoas perto da área de trabalho também estão protegidas.

u Remova completamente toda a poeira depois de terminar. u Tenha cuidados especiais quando lixar pinturas que pos-

sam conter chumbo ou algumas madeiras e metais que possam produzir poeiras tóxicas:

t Não permita que crianças ou mulheres grávidas entrem

na área de trabalho.

t Não coma, beba ou fume na área de trabalho. t Elimine as partículas de poeira e outros detritos de

forma segura.

u A utilização prevista para este aparelho está descrita no

manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não se inclua no presente manual de instruções poderá representar um risco de ferimentos e/ ou danos materiais.

u O acessório irá continuar a mover-se depois de desenga-

tar o interruptor. Desligue sempre a ferramenta e aguarde até que o acessório pare completamente antes de pousar a ferramenta.

u Mantenha as mãos afastadas da área de corte. Nunca

manuseie a parte inferior da peça de trabalho em circunstância alguma. Não introduza os dedos perto da lâmina correspondente e do grampo da lâmina. Não estabilize a serra agarrando o arrasto.

u Mantenha as lâminas aadas. Lâminas embotadas

ou danicadas podem desviar ou encravar a serra sob pressão. Utilize sempre o tipo apropriado de lâmina de serra para o material e tipo de corte.

Page 51

(Tradução das instruções originais)

PORTUGUÊS

u Quando cortar tubos ou condutas, certique-se de que

estes não têm água, cablagem, etc.

u Não toque na peça ou na lâmina imediatamente após

utilizar a ferramenta. Podem estar muito quentes.

u Tenha cuidado com os perigos escondidos. Antes de cor-

tar em paredes, tectos ou chãos, verique a localização

de cablagem e tubos.

Segurança de terceiros

u Este aparelho não deve ser utilizado por pessoas

(incluindo crianças) que apresentem capacidades físicas,

sensoriais ou mentais reduzidas ou que não possuam os

conhecimentos e a experiência necessários, excepto se

forem vigiadas e instruídas acerca da utilização do aparel-

ho por uma pessoa responsável pela sua segurança.

u As crianças deverão ser vigiadas para que não mexam no

aparelho.

Riscos residuais.

Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem:

u ferimentos causados pelo contacto com peças em

rotação/movimento.

u ferimentos causados durante a troca de peças, lâminas

ou acessórios.

u ferimentos causados pela utilização prolongada de uma

ferramenta. Quando utilizar uma ferramenta por períodos

prolongados, faça intervalos regulares.

u Diminuição da audição. u Os problemas de saúde causados pela inalação de

poeiras resultantes da utilização da ferramenta (exemplo:

trabalhos em madeira, especialmente carvalho, faia e

MDF).

Vibração

Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela norma EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição.

Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado.

Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela norma 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade prossional, deve ser considerada uma estimativa de exposição de vibração, as actuais condições de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento.

Rótulos na ferramenta

A ferramenta apresenta os seguintes pictogramas:

Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Atenção! Utilize sempre uma máscara de protecção contra poeiras quando utilizar esta ferramenta.

Segurança eléctrica

Esta ferramenta tem um isolamento duplo e, por isso, não é necessário um o de terra. Verique sempre se a fonte de alimentação corresponde à tensão indicada na placa de especicações.

u Se o cabo de alimentação estiver danicado, terá de ser

substituído pelo fabricante ou por um centro de assistência autorizado Stanley Fat Max para evitar acidentes.

Componentes

Esta ferramenta inclui alguns ou todos os seguintes componentes.

1. Interruptor para ligar/desligar

2. Indicador de velocidade variável

3. Super-lokTM, a alavanca de xação acessória que dispensa ferramentas

4. Base para lixadora

5. Adaptador de extracção de poeiras (g. E - se fornecido)

6. Adaptador de montagem de acessórios (espaçador)

7. Adaptador de montagem de acessórios (parafuso de xação)

8. Guia de Corte/Profundidade)

Page 52

(Tradução das instruções originais)

PORTUGUÊS

Acessórios

Esta ferramenta inclui alguns ou todos os seguintes acessórios. O desempenho da ferramenta depende do acessório utilizado. Os acessórios Stanley Fat Max são construídos sob normas de alta qualidade e concebidos para melhorar o desempenho da ferramenta. Ao utilizar estes acessórios, obterá o melhor desempenho da sua ferramenta.

Lâmina de serra de precisão para cortes por incisão de materiais de madeira e plásticos macios. (Número de peça - STA26105-XJ)

Corte de separação, por incisão e de precisão de madeira e de plásticos macios. Ideal para trabalhar em portas, rodapés, peitoris e pavimentos.

Lâmina de serra para cortes por incisão de madeira e metais. (Número de peça - STA26110-XJ)

Corte de separação, por incisão e de precisão de madeira, plásticos, extrusões e tubos de paredes nas não ferrosos, pregos e parafusos.

Lâmina de serra para cortes por incisão de madeira e metais. (Número de peça - STA26115-XJ)

Corte de separação, por incisão e de precisão de madeira, plásticos e extrusões e tubos de paredes nas não ferrosos.

Lâmina de serra segmentada. (Número de peça - STA26120-XJ)

Lâmina de longa duração, ideal para cortar madeira, plásticos e materiais ferrosos e não ferrosos de paredes nas.

Raspador rígido. (Número de peça

- STA26135-XJ)

Ideal para remover materiais macios e rígidos de superfícies planas como, por exemplo, pavimentos em vinil, cola de tapetes aderentes, cola de ladrilhos, argamassa, tinta e verniz.

Raspador exível. (Número de peça - STA26140-XJ)

Ideal para remover materiais elastómeros de superfícies planas e rígidas em zonas de difícil alcance, tais como vedante de silicone e outros materiais de calafetagem.

Lâmina de carboneto para remover argamassa. (Número de peça STA26125-XJ)

Superfície revestida de carboneto, ideal para remover a argamassa e a cola dos ladrilhos de superfícies planas e para uma remoção rápida de madeira, aglomerado e bra de vidro.

Grosa de carboneto. (Número de peça - STA26130-XJ)

Superfície revestida de carboneto, ideal para remover a argamassa e para uma remoção rápida de plásticos, aglomerado e bra de vidro.

Folhas de lixa. (Número de peça

- STA32348-XJ)

De vários tipos, para lixar superfícies pintadas, envernizadas e de madeira.

Montagem

Colocar e remover os acessórios (g. A - G)

Aviso! Antes de colocar um acessório, desligue a ferramenta

da alimentação eléctrica.

Colocar um acessório Stanley Fat Max (g. A - C)

u Segure na ferramenta e aperte a alavanca de xação

acessória (3).

u Faça deslizar o acessório (9) entre o veio e o suporte

de acessórios, certicando-se de que o acessório ca encaixado nos oito pinos do suporte e que ca ao nível do veio.

u Desengate a alavanca de xação acessória.

Nota: se necessário, alguns acessórios, tais como os raspadores e as lâminas, podem ser montados em ângulo (g. C).

Remover um acessório Stanley Fat Max (g. A)

u Segure na ferramenta e aperte a alavanca de xação

acessória (3).

Page 53

(Tradução das instruções originais)

PORTUGUÊS

u Retire o acessório da ferramenta, certicando-se de que o

mesmo ca desencaixado dos oito pinos do suporte.

u Desengate a alavanca de xação acessória.

Atenção: Deve utilizar luvas quando remover acessórios visto que estes poderão aquecer durante a utilização.

Colocar uma folha de lixa (g. D)

u Alinhe a folha de lixa (10) com a base para lixadora (4)

como apresentado.

u Pressione rme e uniformemente a folha na base para

lixadora, certicando-se de que os orifícios da folha coincidem com os orifícios da base.

Remover uma folha de lixa

u Retire a folha da base para lixadora (4)..

Aviso! Nunca utilize a base para lixadora sem uma folha de lixa ou acessório no respectivo local.

Colocar o adaptador de extracção de poeiras (g. E)

u Alinhe o adaptador de extracção de poeiras (5) com a

base para lixadora (4) conforme apresentado.

u Pressione rme e uniformemente o adaptador na base

para lixadora.

u Fixe o adaptador rodando a contraporca (11) no sentido

dos ponteiros do relógio.

u Ligue um aspirador ao adaptador de extracção de poe-

iras.

Remover o adaptador de extracção de poeiras

u Rode a contraporca (11) no sentido contrário ao dos

ponteiros do relógio.

u Retire o adaptador de extracção de poeiras (5) da base

para lixadora (4).

Colocar o guia de profundidade/corte (g. F)

O guia de profundidade/corte permite cortar materiais com precisão a uma profundidade especíca e seguir uma linha de corte previamente marcada com exactidão.

u Una o bloco de profundidade/corte (8) inserindo as

patilhas do guia nas ranhuras da estrutura principal.

u Fixe o bloco à estrutura principal com o parafuso (12) e

aperte-o com a chave sextavada já incluída.

u Coloque o guia (13) na posição correcta e xe-o rodando

o botão de ajuste de profundidade/corte (14) no sentido dos ponteiros do relógio.

Colocar acessórios alternativos (g. G)

u Coloque o espaçador (6) no mandril (15). u Coloque o acessório alternativo (16) no mandril (15). u Fixe bem o parafuso de xação (7) no respectivo local

para que o acessório alternativo (16) que bem ajustado.

Nota: O espaçador e o parafuso de xação não são utilizados para xar acessórios Stanley Fat Max. Os acessórios Stanley Fat Max são xos através da Super-lok

, a alavanca de

xação acessória que dispensa ferramentas.

Utilização

Atenção! Deixe a ferramenta funcionar ao seu próprio ritmo.

Não a sobrecarregue.

Atenção! Antes de cortar em paredes, tectos ou chãos, verique a localização de cablagem e tubos.

Controlo de velocidade variável (g. H)

O controlo de velocidade variável permite-lhe adaptar a velocidade da ferramenta à aplicação.

u Dena o indicador de velocidade variável (2) para a

velocidade pretendida. Ao denir para 1, a ferramenta irá funcionar a uma velocidade baixa (10,000 min-1). Ao denir para 6, a ferramenta irá funcionar à velocidade máxima (22,000 min-1).

Ligar e desligar (g. I)

u Para ligar a ferramenta, faça deslizar o interruptor ligar/

desligar (1) para a frente (posição I).

u Para desligar a ferramenta, faça deslizar o interruptor

ligar/desligar (1) para trás (posição O).

Guia de corte (g. F e J)

Esta funcionalidade permite-lhe seguir com mais precisão uma linha de corte marcada.

u Para utilizar o guia de corte, coloque o guia (13) na

ranhura frontal do bloco do guia de profundidade/corte (8) como demonstrado na gura J.

u Puxe ou empurre o guia para ajustar o comprimento do

guia de modo a obter a profundidade de corte desejada.

u Fixe o guia na posição correcta rodando o botão de ajuste

de profundidade/corte (12) no sentido dos ponteiros do relógio. Para desbloquear o guia rode o botão de ajuste de profundidade/corte no sentido contrário ao dos ponteiros do relógio.

Guia de profundidade (g. F e K)

Esta funcionalidade permite-lhe cortar materiais com precisão a uma profundidade especíca.

u Para utilizar o guia de profundidade, coloque o guia (13)

na ranhura frontal do bloco do guia de profundidade/corte (8) como demonstrado na gura K.

u Puxe ou empurre o guia para ajustar o comprimento do

guia de modo a obter a profundidade de corte desejada.

Page 54

(Tradução das instruções originais)

PORTUGUÊS

u Fixe o guia na posição correcta rodando o botão de ajuste

de profundidade/corte (12) no sentido dos ponteiros do relógio. Para desbloquear o guia rode o botão de ajuste de profundidade/corte no sentido contrário ao dos ponteiros do relógio.

Sugestões para uma utilização ideal

u Segure sempre a ferramenta com segurança. Para um

trabalho que envolva precisão, segure a ferramenta junto à parte da frente.

u Prenda a peça sempre que possível, especialmente

quando utilizar lâminas de corte.

u Não exerça demasiada pressão sobre a ferramenta. u Utilize sempre o tipo de acessório apropriado para o

material da peça e tipo de corte.

u Verique regularmente o estado de conservação dos

acessórios. Substitua-os quando necessário.

u Marque o ponto de partida pretendido. u Ligue a ferramenta e insira lentamente os acessórios na

peça, no ponto de partida pretendido.

u Prenda um fragmento de contraplacado ou de madeira

macia à parte de trás da peça e serre ao longo da combinação, de forma a obter um corte limpo.

u Não force a lâmina de corte contra a peça. Tenha em at-

enção que cortar folhas de metal demorará, em princípio, mais tempo do que serrar peças de madeira mais espessas.

u Quando cortar metal, espalhe uma camada na de óleo

ao longo da linha de corte antes de iniciar.

u Quando estiver a lixar novas camadas de tinta antes de

aplicar outra camada, utilize granulação extra na.

u Em superfícies muito irregulares ou para remover

camadas de tinta, comece com uma granulação grossa. Noutras superfícies, comece com uma granulação média. Em ambos os casos, mude gradualmente para uma granulação na para conseguir um acabamento liso.

u Consulte o seu revendedor para obter mais informações

sobre os acessórios disponíveis.

Manutenção

O seu aparelho/ferramenta Stanley Fat Max com/sem os foi concebido para funcionar durante um longo período de tempo com uma manutenção mínima. Um funcionamento contínuo e satisfatório depende de uma manutenção adequada e da limpeza regular da ferramenta.

Atenção! Antes de proceder a qualquer acção de manutenção em ferramentas eléctricas com cabo/sem os:

u Desligue o aparelho/ferramenta e retire a respectiva cha

da tomada.

u Ou desligue e remova a bateria do aparelho/ferramenta

caso o aparelho/ferramenta tenha uma bateria individual.

u Ou deixe a bateria descarregar completamente se estiver

incorporada e, em seguida, desligue-a.

u Limpe regularmente as aberturas de ventilação do

aparelho/ferramenta/carregador com uma escova macia ou um pano seco.

u Limpe regularmente o compartimento do motor com um

pano húmido. Não utilize produtos de limpeza abrasivos ou à base de solventes.

Substituição da cha de alimentação (apenas Reino Unido e Irlanda)

Se for necessário montar uma nova cha de alimentação:

u Elimine com segurança a cha antiga. u Ligue o cabo castanho ao terminal electricado na nova

cha.

u Ligue o cabo azul ao terminal neutro.

Atenção! Não é necessário efectuar qualquer ligação ao terminal de terra. Siga as instruções de montagem fornecidas com chas de boa qualidade. Fusível recomendado: 5 A.

Protecção do ambiente

Recolha separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos normais.

Se, em algum momento, for necessário substituir este produto Stanley Fat Max ou se este deixar de ter utilidade, não elimine o produto num caixote do lixo. Este produto pode ser separado para reciclagem.

A recolha separada de produtos e embalagens usados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas.

A legislação local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo.

A Stanley Europe dispõe de instalações para recolha e reciclagem de produtos Stanley Fat Max quando estes atingem o m da vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome.

Page 55

(Tradução das instruções originais)

PORTUGUÊS

Pode vericar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Stanley Europe através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de manutenção autorizados Stanley Europe, detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU.com

Dados técnicos

FME650 (Tipo 1)

Tensão V

230

Velocidade sem carga

min

-1

10,000-22,000

Ângulo de oscilação

Graus

1.4 - 2.8

Potência

300

Peso

kg 1.53

Nível de pressão acústica de acordo com a norma EN 60745:

Pressão acústica (L

) 90 dB(A), imprecisão (K) 3 dB(A)

Potência acústica (L

) 101 dB(A), imprecisão (K) 3 dB(A)

Valores totais de vibração (soma de vectores triax) de acordo com a norma EN 60745:

Cortar madeira (a

h, CW

) 4.5 m/s2, imprecisão (K) 1.5 m/s

Cortar metal (a

h, CM

) 10.3 m/s2, imprecisão (K) 1.5 m/s

Lixar (ah) 11.4 m/s2, imprecisão (K) 1.5 m/s

Declaração de conformidade CE

DIRECTIVA PARA MÁQUINAS

FME650

A Stanley Europe declara que os produtos descritos em

"dados técnicos" estão em conformidade com as seguintes

normas:

2006/42/CE, EN 60745-1, EN 60745-2-4

Estes produtos estão também em conformidade com a Direc-

tiva 2004/108/CE e 2011/65/UE. Para obter mais informações,

contacte a Stanley Europe no endereço indicado ou consulte

a parte posterior do manual.

O signatário é responsável pela compilação do cheiro téc-

nico e efectua esta declaração em nome da Stanley Europe.

Kevin Hewitt

Vice-Presidente, Engenharia Global

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Bélgica

26/06/2013

Page 56

(Tradução das instruções originais)

PORTUGUÊS

Garantia

A Stanley Europe cona na qualidade dos seus produtos e oferece uma garantia excelente a utilizadores prossionais do produto. Esta declaração de garantia é um complemento dos seus direitos contratuais como utilizador privado não prossional, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre.

GARANTIA TOTAL DE UM ANO

Se o seu produto Stanley Fat Max avariar devido a defeitos de material ou fabrico, num período de 12 meses após a data da compra, a Stanley Europe garante a substituição das peças defeituosas sem qualquer encargo ou – se assim o entendermos – a substituição da unidade sem encargos, desde que:

u O produto não tenha sido alvo de utilização indevida e

tenha sido utilizado em conformidade com o manual de instruções.

u O produto tenha sido sujeito a um desgaste aceitável; u Não tenham sido tentadas reparações por pessoas não

autorizadas;

u Seja apresentada prova de compra. u O produto Stanley Fat Max seja devolvido com todos os

componentes originais Se pretender fazer uma reclamação, contacte o seu vendedor ou verique a localização do agente de manutenção autorizado Stanley Fat Max mais perto de si no catálogo Stanley Fat Max ou contacte os escritórios locais da Stanley no endereço indicado neste manual. Pode encontrar na Internet uma lista de agentes de manutenção autorizados Stanley Fat Max e detalhes completos do serviço pós-venda, no endereço:www. stanley.eu/3

Page 57

(Översättning av originalanvisningarna)

SVENSKA

Användningsområde

Det här oscillerande multiverktyget från Stanley Fat Max är avsett för gör det själv-arbeten, t.ex. slipning. Verktyget kan även användas vid sågning i trämaterial, plast, gips, icke-järnhaltiga metaller och fästelement (t.ex. ohärdad spik, häftklamrar) samt bearbetning av mjuka väggmaterial och skrapning av mindre ytor. Verktyget är avsett för yrkesanvändare och privatkonsumenter.

Säkerhetsföreskrifter

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsanvisningar och alla anvisningar. Fel som uppstår till följd av att säkerhetsanvisningarna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/ eller allvarliga kroppsskador.

Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. Begreppet ”elverktyg” som använts i alla varningar

syftar på nätdrivna elverktyg (med nätsladd) eller batteridrivna (utan nätsladd).

1. Säkerhet i arbetsområdet a. Håll arbetsområdet rent och väl upplyst. Oordning och

dålig belysning på arbetsplatsen kan leda till olyckor.

b. För att undvika explosionsrisk bör du inte använda

elverktyget i omgivningar med brännbara vätskor,

gaser eller damm. Elverktyg alstrar gnistor som kan

antända dammet eller gaserna.

c. Håll barn och andra personer på betryggande avstånd

när du använder elverktyg. Om du blir distraherad kan

du förlora kontrollen.

2. Elsäkerhet a. Elverktygets stickkontakt måste passa i eluttaget.

Stickkontakten får absolut inte ändras. Använd inte

adapterkontakter tillsammans med jordade elverktyg.

Med oförändrade stickkontakter och passande vägguttag

minskas risken för elstötar.

b. Undvik kroppskontakt med jordade ytor som t.ex. rör,

värmeelement, spisar och kylskåp. Det nns en större

risk för elstötar om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Om vatten

tränger in i ett elverktyg ökar risken för elektriska stötar.

d. Hantera inte nätsladden ovarsamt. Använd inte

sladden för att bära eller dra elverktyget och inte

heller för att dra ut kontakten ur vägguttaget. Håll

nätsladden borta från värme, olja, skarpa kanter och

rörliga maskindelar. Risken att du får en elstöt är större

om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända

för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är

avsedd för utomhusbruk minskar risken för att du ska få en elstöt.

f. Om du måste använda ett elverktyg på en fuktig plats

ska du använda jordfelsbrytare. Jordfelsbrytaren

minskar risken för stötar.

3. Personlig säkerhet a. Var uppmärksam, se på vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även

en kort ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd skyddsutrustning. Bär alltid skyddsglasögon.

Den personliga skyddsutrustningen, t.ex. dammltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen.

c. Undvik oavsiktlig igångsättning. Kontrollera att

strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bär verktyget. Det kan vara mycket

farligt att bära ett elverktyg med ngret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar

innan du startar elverktyget. Ett verktyg eller en nyckel i

en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert

fotfäste och balans. På så sätt kan du lättare kontrollera

elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och

långt hår kan dras in av roterande delar.

g. Om elverktyget har utrustning för dammsugning och

-uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Utrustningen

kan minska riskerna när damm bildas.

4. Bruk och skötsel av elverktyg a. Överbelasta inte elverktyget. Använd rätt elverktyg för

det aktuella arbetet. Med rätt elverktyg kan du arbeta

bättre och säkrare med det som verktyget är avsett för.

b. Använd inte elverktyget om det inte går att starta och

stänga av det med strömbrytaren. Ett elverktyg som inte

kan slås av och på är farligt och måste repareras.

c. Dra ut stickproppen ur vägguttaget och/eller ta ut

batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna

säkerhetsåtgärd förhindrar oavsiktlig start av elverktyget.

Page 58

(Översättning av originalanvisningarna)

SVENSKA

d. Förvara elverktyg utom räckhåll för barn. Låt inte

elverktyget användas av personer som inte är vana

vid det, eller som inte läst denna bruksanvisning.

Elverktyg är farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte gått sönder eller skadats och inget

annat föreligger som kan påverka elverktygets

funktion. Om elverktyget är skadat ska du se till att få

det reparerat innan det används. Många olyckor

orsakas av dåligt skötta elverktyg. f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta

skärverktyg med skarp egg fastnar inte så lätt och går

lättare att styra.

g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt

dessa anvisningar och på sätt som föreskrivits för

aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på icke

ändamålsenligt sätt kan farliga situationer uppstå.

5. Service a. Elverktyget ska bara repareras av utbildade

reparatörer och med originalreservdelar. Detta

säkerställer att elverktyget förblir säkert.

Varning! Ytterligare säkerhetsanvisningar för oscillerande verktyg

u Håll verktyget i de isolerade greppytorna vid arbete

där sågtillbehöret riskerar att komma i kontakt med

dolda elledningar eller med sin egen nätsladd. Om

sågtillbehöret går igenom en strömförande ledning kan

verktygets metalldelar bli strömförande och ge dig en

elektrisk stöt

u Fäst arbetsstycket vid ett stabilt underlag med tvingar

eller på något annat lämpligt sätt. Om du håller fast

arbetsstycket med handen eller trycker det mot kroppen

blir det instabilt och du kan förlora kontrollen.

Varning! Slipning ger upphov till damm som kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade.

u Var noga med att avlägsna allt damm när slipningen har

avslutats.

u Var särskilt försiktig när du slipar bort färg som eventuellt

innehåller bly eller när du slipar trä- och metallmaterial

som kan avge giftigt slipdamm:

t Låt aldrig barn eller gravida kvinnor vistas på

arbetsplatsen.

t Ät, drick och rök inte på arbetsplatsen. t Släng damm och annat avfall på miljösäker plats.

u Användningsområdet beskrivs i den här bruksanvisnin-

gen. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget, kan personer och/ eller egendom skadas.

u Tillbehöret fortsätter att röra sig en kort stund efter att du

har släppt strömbrytaren. Stäng alltid av verktyget och vänta tills tillbehöret har stannat helt innan du lägger ifrån dig det.

u Håll händerna borta från arbetsområdet. Sträck aldrig

in händerna under arbetsstycket. Undvik att ha ngrarna i närheten av det pendlande sågbladet och bladklämman. Undvik att stabilisera sågen genom att hålla i sågskon.

u Håll sågbladen välslipade. Slöa eller skadade sågblad

kan orsaka att sågen kommer i svängning eller stannar helt när den belastas. Använd alltid en typ av sågblad som är lämplig för det material du ska såga i och för hur du ska såga.

u Vid sågning i rör och liknande ska du se till att de inte

innehåller vatten, elledningar, osv.

u Undvik att vidröra arbetsstycket eller sågbladet direkt efter

sågning. De kan bli mycket varma.

u Var uppmärksam på dolda faror innan du sågar i väggar,

golv eller tak; kontrollera om det nns rör eller elledningar.

Säkerhet för andra

u Verktyget ska inte användas av personer (inklusive barn)

med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.

u Barn ska hållas under uppsikt så att de inte leker med

verktyget.

Övriga risker.

Ytterligare risker som inte nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett

verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.

u Skador på hörseln. u Hälsorisker orsakade av inandning av damm när verktyget

används (exempel: arbete med trä, särskilt ek, bok och MDF).

Page 59

(Översättning av originalanvisningarna)

SVENSKA

Vibrationer

De uppgivna vibrationsvärdena i avsnitten Tekniska data och EG-deklaration om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande symboler nns på redskapet:

Varning! Läs bruksanvisningen före användning för att minska risken för olyckor.

Varning! Använd alltid en dammskyddsmask när du använder det här verktyget.

Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten.

u Om nätsladden är skadad måste den bytas ut av

tillverkaren eller en auktoriserad Stanley Fat Max-verkstad

för att farliga situationer ska undvikas.

Funktioner

Det här verktyget har några eller samtliga av följande funktioner:

1. Strömbrytare

2. Hastighetsreglage

3. Super-lokTM-låsspak för montering av tillbehör, inget

verktyg krävs

4. Basplatta

5. Adapter för dammsugning (g. E om sådan medföljer)

6. Tillbehörsadapter (distansbricka), verktyg krävs

7. Tillbehörsadapter (låsbult), verktyg krävs

8. Sågdjupsguide)

Tillbehör

Detta verktyg har några eller samtliga av följande tillbehör. Verktygets prestanda beror på vilka tillbehör du använder. Stanley Fat Max-tillbehören är av hög kvalitet och konstruerade för att fungera optimalt med verktyget. Med dessa tillbehör får du ut det bästa av verktyget.

Sågblad för instickssågning med precision i trämaterial, mjuk plast. (Artikelnummer – STA26105-XJ)

Separerings-, insticknings- och slätsågning i trä och mjuk plast. Perfekt för arbete på dörrar, golvsocklar, fönsterbrädor och golv.

Sågblad för instickssågning i trä och metall. (Artikelnummer – STA26110-XJ)

Separerings-, insticks- och slätsågning i trä, plast, tunnväggiga icke-järnhaltiga rör och varmpressade proler, spikar och skruvar.

Sågblad för instickssågning i trä och metall. (Artikelnummer – STA26115-XJ)

Separerings-, insticks- och slätsågning i trä, plast, tunnväggiga icke-järnhaltiga rör och varmpressade proler.

Segmenterat sågblad. (Artikelnummer - STA26120-XJ)

Blad med lång livslängd, perfekt för sågning i trä, plast, tunna järnhaltiga och icke-järnhaltiga material.

Styv skrapa. (Artikelnummer – STA26135-XJ)

Perfekt för borttagning av hårda och mjuka material från släta ytor, t.ex. borttagning av vinylgolv, mattlim, klinkerlim, puts, färg och lack.

Böjlig skrapa. (Artikelnummer – STA26140-XJ)

Perfekt för borttagning av elastiska material från hårda släta ytor där det är svårt att komma åt, t.ex. silikontätning och andra fogmaterial.

Page 60

(Översättning av originalanvisningarna)

SVENSKA

Hårdmetallblad för borttagning av puts. (Artikelnummer – STA26125XJ)

Med hårdmetallyta perfekt för borttagning av puts och kakellim från släta ytor och för snabb spånskärning i trä, spånskiva och glasber.

Hårdmetallrasp. (Artikelnummer – STA26130-XJ)

Med hårdmetallyta perfekt för borttagning av puts och för snabb spånskärning i plast, spånskiva och glasber.

Slippapper. (Artikelnummer – STA32348-XJ)

Olika grovlekar för slipning av trä, målade och lackerade ytor.

Montering

Montera och ta bort tillbehören (g. A–G)

Varning! Koppla bort verktyget från elnätet innan du monterar

ett tillbehör.

Montera ett tillbehör från Stanley Fat Max (g. A–C)

u Håll i verktyget och kläm åt låsspaken för montering av

tillbehör (3).

u Skjut tillbehöret (9) mellan axeln och tillbehörshållaren och

se till att tillbehöret passar in alla åtta stift på hållaren och

är jämnt med axeln.

u Släpp låsspaken för montering av tillbehöret.

Obs! Vissa tillbehör, t.ex. skrapor och blad kan monteras i sned vinkel om det behövs (g. C).

Ta bort ett tillbehör från Stanley Fat Max (g. A)

u Håll i verktyget och kläm åt låsspaken för montering av

tillbehör (3).

u Lossa tillbehöret från verktyget och se till att tillbehöret

lossnar från alla åtta stift på hållaren.

u Släpp låsspaken för montering av tillbehöret.

Varning! Handskar måste användas när tillbehör lossas då de kan bli varma under användningen.

Montering av ett slippapper (g. D)

u Passa in slippappret (10) med basplattan (4) som bilden

visar.

u Tryck slippapperet jämnt och hårt mot basplattan och se

till att hålen i papperet sammanfaller med hålen i plattan.

Ta bort ett slippapper

u Dra av slippapperet från basplattan (4).

Varning! Använd aldrig basplattan utan slippapper eller tillbehör på plats.

Montera adaptern för dammsugning (g. E)

u Passa in adaptern för dammsugning (5) med basplattan

(4) som bilden visar.

u Sätt fast adaptern på basplattan med ett hårt och jämnt

tryck.

u Dra åt adaptern genom att vrida låsringen (11) medurs. u Anslut en dammsugare till adaptern för dammsugning.

Ta bort adaptern för dammsugning

u Vrid låsringen (11) moturs. u Dra bort adaptern för dammsugning (5) från basplattan

(4).

Montera sågdjupsguiden (g. F)

Med sågdjupsguiden kan du kapa material exakt vid ett specicerat djup och mer noggrant följa en markerad såglinje.

u Fäst sågdjupsstoppet (8) genom att sätta i guidens ikar i

huvudenhetens öppningar.

u Säkra stoppet i huvudenheten med bulten (12) och dra åt

med den medföljande insexnyckeln.

u Sätt in guiden (13) i önskat läge och dra åt genom att

vrida ratten för inställning av sågdjupet (14) medurs.

Montera alternativa tillbehör (g. G)

u Placera distansbrickan (6) på hylsan (15). u Placera det alternativa tillbehöret (16) på hylsan (15). u Dra åt låsbulten (7) ordentligt för att säkerställa att det

alternativa tillbehöret (16) sitter fast.

Obs! Distansbrickan och låsbulten används inte för att montera Stanley Fat Max-tillbehör. Stanley Fat Max-tillbehör monteras med hjälp av Super-lokTM-låsspak för montering av tillbehör, inget verktyg krävs.

Användning

Varning! Låt redskapet arbeta i sin egen takt. Överbelasta

det inte.

Varning! Innan du sågar i väggar, golv och tak ska du kontrollera var rör eller elledningar nns.

Page 61

(Översättning av originalanvisningarna)

SVENSKA

Varierbar hastighetskontroll (g. H)

Med den varierbara hastighetskontrollen kan du anpassa verktygets hastighet till arbetet.

u Dra det varierbara hastighetsreglaget (2) till önskad has-

tighet. I läge 1 arbetar verktyget med låg hastighet, 10,000

min-1. I läge 6 arbetar verktyget med maximal hastighet,

22,000 min-1.

Starta och stoppa verktyget (g. I)

u Starta verktyget genom att skjuta strömbrytaren (1) till

läge I.

u Stäng av verktyget genom att dra strömbrytaren (1) bakåt

till läge O.

Sågningsguide (g. F och J)

Med denna funktion kan du mer noggrant följa en markerad såglinje.

u Använd sågningsguiden genom att sätta in guiden (13)

enligt gur J i främre öppningen på sågdjupsstoppet (8).

u Justera guidens längd genom att dra ut eller trycka in den

till önskat sågdjup.

u Fäst guiden på plats genom att vrida ratten för inställning

av sågdjupet (12) medurs. Lossa guiden genom att vrida

ratten för inställning av sågdjupet moturs.

Sågningsguide (g. F och K)

Med denna funktion kan du noggrant kapa material vid ett specicerat djup.

u Använd sågdjupsguiden genom att sätta in guiden (13)

enligt gur K i främre öppningen på sågdjupsstoppet (8).

u Justera guidens längd genom att dra ut eller trycka in den

till önskat sågdjup.

u Fäst guiden på plats genom att vrida ratten för inställning

av sågdjupet (12) medurs. Lossa guiden genom att vrida

ratten för inställning av sågdjupet moturs.

Råd för optimal användning

u Håll alltid verktyget på ett säkert sätt. Håll i verktygets

främre del vid precisionsarbete.

u Fixera arbetsstycket när så är möjligt, särskild vid an-

vändning av sågblad.

u Tryck inte för hårt på verktyget. u Använd alltid en typ av tillsats som är lämplig för det mate-

rial du ska såga i och för hur du ska såga.

u Kontrollera tillbehörens skick regelbundet. Byt vid behov. u Markera önskad startpunkt. u Sätt på verktyget och för långsamt in tillsatsen i arbetssty-

cket vid den önskade startpunkten.

u Tvinga fast en plywoodbit eller en bit mjukträ på arbetssty-

cket och såga genom alltihop för att få ett rent snitt.

u Tvinga inte in sågbladet i arbetsstycket. Observera att

sågning i metallplåt normalt tar längre tid än sågning i

tjocka arbetsstycken av trä.

u Vid sågning i metall applicerar du ut en tunn hinna med

olja längs the sågspåret före sågning.

u Använd extra nkornigt slippapper mellan strykningarna

av nymålade ytor.

u På mycket ojämna ytor eller vid borttagning av era

färglager bör ett grovkornigt slippapper användas i början. På andra ytor startas slipningen med medelgrovt slippapper. I båda fallen bör ett nkornigare slippapper användas efter hand för att uppnå en jämn och slät yta.

u Kontakta din återförsäljare för mer information om

tillgängliga tillbehör.

Underhåll

Det här Stanley Fat Max-verktyget (med eller utan sladd) är konstruerat för att fungera under lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

Varning! Innan något underhåll utförs på elektriska redskap med eller utan sladd:

u Stäng av redskapet/verktyget och dra ur nätkontakten. u Du kan också ta ut batteriet ur redskapet om redskapet

har ett separat batteri.

u Om batteriet är inbyggt låter du det laddas ur helt innan

avstängningen.

u Rengör regelbundet redskapets/verktygets/laddarens

luftintag med en mjuk borste eller torr trasa.

u Rengör kåpan regelbundet med en fuktig trasa. Använd

aldrig rengöringsmedel med lösnings- eller slipmedel.

Byte av nätkontakt (endast Storbritannien och Irland)

Byt kontakten på följande sätt:

u Gör dig av med den gamla kontakten på lämpligt sätt. u Anslut den bruna ledningen till den strömförande anslut-

ningen i den nya kontakten.

u Anslut den blå ledningen till den icke strömförande anslut-

ningen.

Varning! Anslut inte till jordanslutningen. Följ monteringsanvisningarna som medföljer kontakter av god kvalitet. Rekommenderad säkring: 5 A.

Miljö

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna Stanley Fat Max-produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Page 62

(Översättning av originalanvisningarna)

SVENSKA

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

Stanley Europe samlar in och återvinner uttjänta Stanley Fat Max-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala Stanley Europe-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Stanley Europe-verkstäder samt servicevillkor nns på Internet: www.2helpU.com

Tekniska data

FME650 (typ 1)

Spänning V

230

Tomgångshastighet min

-1

10,000-22,000

Oscilleringsvinkel Grader

1.4 - 2.8

Effekt

300

Vikt

kg 1.53

Ljudnivå enligt EN 60745:

Ljudnivå (L

) 90 dB(A), osäkerhet (K) 3 dB(A)

Ljudeffekt (L

) 101 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:

Träsågning (a

h, CW

) 4.5 m/s2, osäkerhet (K) 1.5 m/s

Metallsågning (a

h, CM

) 10.3 m/s2, osäkerhet (K) 1.5 m/s

Slipning (ah) 11.4 m/s2, osäkerhet (K) 1.5 m/s

EG-deklaration om överensstämmelse

MASKINDIREKTIV

FME650

Stanley Europe garanterar att produkterna som beskrivs

under ”Tekniska data” uppfyller:

2006/42/EG, EN 60745-1, EN 60745-2-4

De här produkterna överensstämmer även med direktiven

2004/108/EG och 2011/65/EU. Mer information får du genom

att kontakta Stanley Europe på följande adress eller titta i

slutet av bruksanvisningen.

Undertecknad är ansvarig för sammanställningen av tekniska

data och gör denna försäkran för Stanley Europe.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgien

26/06/2013

Page 63

(Översättning av originalanvisningarna)

SVENSKA

Garanti

Stanley Europe garanterar att produkten är fri från materialoch/eller fabrikationsfel vid leverans till kunder som använder produkten i arbetet. Garantin gäller utöver eventuella avtalsrättigheter för privatkonsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

ETT ÅRS FULL GARANTI

Om din Stanley Fat Max-produkt går sönder på grund av material- och/eller fabrikationsfel inom 12 månader från köpet, åtar sig Stanley Europe att byta ut alla trasiga delar utan kostnad med minsta besvär för kunden eller, efter eget godtycke, utan kostnad byta ut produkten förutsatt att:

u produkten inte har misskötts och har använts enligt

bruksanvisningen.

u produkten har utsatts för normalt slitage. u reparationer inte har utförts av personer som inte är

auktoriserade reparatörer.

u inköpskvitto nns. u Stanley Fat Max-produkten returneras komplett med alla

originaldelar Om du vill göra ett garantianspråk kontaktar du återförsäljaren, letar upp närmaste auktoriserade Stanley Fat Max-verkstad i Stanley Fat Max-katalogen eller kontaktar det lokala Stanley-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Stanley Fat Max-verkstäder samt servicevillkor nns på Internet:www. stanley.eu/3

Page 64

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Bruksområde

Dette oscillerende Stanley Fat Max-verktøyet er konstruert for gjør det selv-oppgaver, for eksempel pussing. Det er også egnet for kutting av tre, plast, gips, metaller og festeelementer som ikke inneholder jern (f.eks. uherdede spiker og stifter), bearbeiding av myke veggiser og skraping av små overater. Dette verktøyet er tiltenkt både fagarbeidere og private brukere.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene gjelder

nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet a. Hold arbeidsområdet rent og godt opplyst. Rotete eller

mørke områder fører lett til ulykker.

b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige

omgivelser – der det benner seg brennbare væsker,

gass eller støv. Elektroverktøy forårsaker gnister som kan

antenne støv eller gass/damp.

c. Hold barn og andre personer unna når du bruker et

elektroverktøy. Hvis du blir forstyrret under arbeidet, kan

du miste kontrollen.

2. Elektrisk sikkerhet a. Støpselet til elektroverktøy må passe i stikkontakten.

Støpselet må ikke forandres på noen som helst måte.

Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av originale støpsler og passende

stikkontakter reduserer risikoen for elektrisk støt.

b. Unngå kroppskontakt med jordede overater som rør,

radiatorer, komfyrer og kjøleskap. Det er større fare for

elektrisk støt dersom kroppen din er jordet. c. Hold elektroverktøy unna regn eller fuktighet. Dersom

det kommer vann i et elektroverktøy, øker faren for

elektrisk støt.

d. Unngå uforsvarlig behandling av ledningen. Bruk aldri

ledningen til å bære eller trekke elektroverktøyet eller

til å trekke ut støpselet. Hold ledningen unna varme,

olje, skarpe kanter eller bevegelige deler. Skadde eller

sammenokede ledninger øker risikoen for elektrisk støt.

e. Når du bruker et elektroverktøy utendørs, må du bruke

en skjøteledning som er egnet for utendørs bruk. Når

du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

f. Hvis du ikke kan unngå å bruke et elektroverktøy på et

fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter

reduserer risikoen for elektrisk støt.

3. Personsikkerhet a. Vær oppmerksom, pass på hva du gjør, og vis fornuft

når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks

uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader.

b. Bruk personlig verneutstyr. Bruk alltid vernebriller.

Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselvern som passer til forholdene, reduserer risikoen for personskader.

c. Forhindre utilsiktet start. Kontroller at bryteren står i

posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet.

Det kan føre til ulykker hvis du bærer elektroverktøyet med ngeren på bryteren, eller setter strøm på verktøyet når bryteren står på.

d. Fjern eventuelle innstillingsverktøy eller skruverktøy

før du slår på elektroverktøyet. Et skruverktøy eller en

nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade.

e. Ikke strekk deg for langt. Pass på at du alltid har

sikkert fotfeste og god balanse. Da kan du kontrollere

elektroverktøyet bedre i uventede situasjoner.

f. Bruk egnede klær. Ikke bruk løstsittende klær eller

smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan bli

sittende fast i bevegelige deler.

g. Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av

støvoppsamling kan redusere farer i forbindelse med støv.

4. Bruk og behandling av elektroverktøy a. Ikke bruk makt på elektroverktøyet. Bruk riktig

elektroverktøy for bruksområdet. Med et passende

elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for.

b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på

og av med bryteren. Et elektroverktøy som ikke kan slås

på eller av med bryteren, er farlig og må repareres.

Page 65

(Oversettelse av de opprinnelige instruksjonene)

NORSK

c. Trekk støpselet ut av stikkontakten og/eller koble fra

batteripakken på elektroverktøyet før du utfører

innstillinger, bytter tilbehør eller legger

elektroverktøyet bort. Disse forebyggende

sikkerhetstiltakene reduserer risikoen for utilsiktet start av

elektroverktøyet.

d. Elektroverktøy som ikke er i bruk, må oppbevares

utilgjengelig for barn. Ikke la verktøyet bli brukt av

personer som ikke er fortrolig med det, eller som ikke

har lest denne bruksanvisningen. Elektroverktøy er

farlige når de brukes av uerfarne personer.

e. Sørg for vedlikehold av elektroverktøy. Undersøk om

bevegelige deler er feiljustert eller blokkert, om deler

er skadet, og om det er andre forhold som kan påvirke

elektroverktøyets funksjon. Hvis elektroverktøyet er

skadet, må det repareres før bruk. Dårlig vedlikeholdt

elektroverktøy er årsaken til mange ulykker. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte

skjæreverktøy med skarpe egger setter seg ikke så ofte

fast og er lettere å føre.

g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til

disse instruksjonene. Ta hensyn til arbeidsforholdene

og arbeidet som skal utføres. Bruk av elektroverktøy til

andre formål enn det som er angitt, kan føre til farlige

situasjoner.

5. Service a. Elektroverktøy skal alltid repareres av kvalisert

personell og kun med originale reservedeler. Dette

sikrer at elektroverktøyets sikkerhet opprettholdes.

Advarsel! Ytterligere sikkerhetsadvarsler for oscillerende verktøy

u Hold elektroverktøyet i de isolerte grepene når du

utfører et arbeid hvor skjæretilbehøret kan komme

i kontakt med skjulte ledninger eller sin egen kabel.

Hvis skjæretilbehøret kommer i kontakt med en strøm-

førende ledning, kan frittliggende metalldeler på verktøyet

bli strømførende, og brukeren kan få elektrisk støt.

u Bruk klemmer eller andre praktiske metoder for å

spenne fast og støtte arbeidsstykket på en stabil plat-

tform. Hvis arbeidsstykket holdes med hånden eller inn

mot kroppen, vil det være ustabilt, og dette kan lett føre til

at du mister kontrollen.

Advarsel! Kontakt med eller innånding av støv som oppstår ved sliping, kan være helseskadelig for operatøren og eventuelle personer i nærheten. Bruk en maske som verner spesielt mot støv og damp, og pass på at andre som oppholder seg eller kommer inn i området der du arbeider, også beskytter seg.

u Fjern alt støv grundig etter sliping. u Vær ekstra forsiktig når du pusser maling som kan in-

neholde bly, eller metall som kan avgi giftig støv:

t Ikke la barn eller gravide komme inn der du arbeider. t Ikke spis, drikk eller røyk der du arbeider. t Kvitt deg med støvpartikler eller annet avfall på en

miljøvennlig måte.

u Beregnet bruk er beskrevet i denne håndboken. Bruk av

tilbehør eller utføring av oppgaver som ikke er anbefalt for verktøyet i denne håndboken, kan medføre fare for personskade og/eller skade på eiendom.

u Tilbehøret vil fortsatt være i bevegelse etter at bryteren er

satt i av-stilling. Slå alltid verktøyet av, og vent til tilbehøret stanser helt, før du setter verktøyet ned.

u Hold hendene borte fra skjæreområdet. Du må aldri

gripe under arbeidsstykket av noen som helst årsak. Ikke før ngre eller tommel inn i nærheten av bladet som går frem og tilbake, og bladfestet. Ikke stabiliser sagen ved å ta tak i foten.

u Hold bladene skarpe. Sløve eller skadde sagblader kan

få sagen til å bøye av eller stanse under press. Bruk alltid sagblader som egner seg for arbeidsstykkets materiale og den type saging det er snakk om.

u Når du sager rør eller kanaler, må du kontrollere at de er

fri for vann, elektriske ledninger osv.

u Ikke berør arbeidsstykket eller bladet straks etter at du har

brukt verktøyet. De kan bli svært varme.

u Vær oppmerksom på skjulte farer før du sager i vegger,

gulv eller tak. Lokaliser eventuelle kabler og rør.

Andre personers sikkerhet

u Det er ikke meningen at dette produktet skal brukes

av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av produktet, fra en person som er ansvarlig for deres sikkerhet.

u Barn skal være under oppsyn så du er sikker på at de ikke

leker med produktet.

Andre risikoer

Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter:

u Personskader som forårsakes av berøring av en roter-

ende/bevegelig del.

u Personskader som forårsakes av at en del, et blad eller

tilbehør endres.

Page 66

(Oversettelse av de opprinnelige instruksjonene)

NORSK

u Personskader som forårsakes av langvarig bruk av et

verktøy. Når du bruker et verktøy i lange perioder, må du

sørge for å ta regelmessige pauser.

u Svekket hørsel. u Helsefarer som forårsakes av innånding av støv som

dannes når du bruker verktøyet (eksempel: arbeid med

tre, spesielt eik, bøk og MDF).

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt.

Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av, og når det går på tomgang, i tillegg til tiden utløseren er inne.

Merking på verktøyet

Følgende symboler vises på verktøyet:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade.

Advarsel! Bruk alltid støvmaske når du bruker dette verktøyet.

Elektrisk sikkerhet

Dette verktøyet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen er i overensstemmelse med spenningen på typeskiltet.

u Hvis strømledningen blir skadet, må den skiftes av

produsenten eller et autorisert Stanley Fat Max-service-

senter så man unngår fare.

Funksjoner

Dette verktøyet inkluderer noen av eller alle funksjonene nedenfor.

1. Strømbryter

2. Variabel hastighetskontroll

3. Super-lokTM verktøyfritt tilbehørsfeste

4. Slipebase

5. Støvuttaksadapter (gur E når den følger med)

6. Verktøytilbehørsadapter (avstandsstykke)

7. Verktøytilbehørsadapter (festeskrue)

8. Skjære-/dybdeskinne)

Tilbehør

Dette verktøyet omfatter enkelte deler av eller alt tilbehøret nedenfor. Verktøyets ytelse avhenger av tilbehøret du bruker. Stanley Fat Max-tilbehør er produsert etter høye kvalitetsstandarder og er konstruert for å bedre verktøyets ytelse. Hvis du bruker dette tilbehøret, får du den aller beste ytelsen fra verktøyet ditt.

Presisjonssagblad for dybdekutt for tre og myk plast. (Delenummer – STA26105-XJ)

Skille-, dybde- og uktkutting av tre og myk plast. Ideelt for arbeid på dører, lister, vinduskarmer og gulv.

Dybdekuttsagblad for tre og metall. (Delenummer – STA26110-XJ)

Skille-, dybde- og uktkutting av tre og plast og kutting av tynnveggede rør og tynne stenger som ikke inneholder jern, samt spiker og skruer.

Dybdekuttsagblad for tre og metall. (Delenummer – STA26115XJ)

Skille-, dybde- og uktkutting av tre og plast og kutting av tynnveggede rør og tynne stenger som ikke inneholder jern.

Segmentert sagblad. (Delenummer – STA26120-XJ)

Blad med lang levetid som er ideelt for kutting av tre, plast og tynnveggede materialer av jern og andre metaller.

Page 67

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Stiv skrape. (Delenummer – STA26135-XJ)

Ideell for fjerning av harde og myke materialer fra plane overater, for eksempel fjerning av vinylbelegg på gulv, fastsittende teppelim, gulvislim, puss, maling og lakk.

Fleksibel skrape. (Delenummer – STA26140-XJ)

Ideell for fjerning av elastiske materialer fra harde, plane overater på vanskelig tilgjengelige steder, for eksempel fjerning av silikontetting og andre tettingsmaterialer.

Karbidblad for fjerning av puss. (Delenummer – STA26125-XJ)

Karbidbelagt overate som er ideell for fjerning av puss og islim fra plane overater og for rask fjerning av rester av tre, sponplater og glassber.

Karbidl. (Delenummer – STA26130-XJ)

Karbidbelagt overate som er ideell for fjerning av puss og for rask fjerning av rester av plast, sponplater og glassber.

Slipepapirark. (Delenummer – STA32348-XJ)

Ulike grader for sliping av tre og malte og lakkerte overater.

Montering

Montere og demontere tilbehør (gur A–G)

Advarsel! Trekk støpselet ut av stikkontakten før du monterer

tilbehør.

Montere tilbehør fra Stanley Fat Max (gur A–C)

u Hold verktøyet, og klem på tilbehørsfestehåndtaket (3). u Skyv tilbehøret (9) mellom akselen og tilbehørsholderen,

og pass på at tilbehøret festes i alle de åtte pinnene på

holderen og er i ukt med akselen.

u Slipp tilbehørsfestehåndtaket.

Merknad: Noe tilbehør, for eksempel skraper og blad, kan festes i vinkel hvis det kreves (gur C).

Fjerne tilbehør fra Stanley Fat Max (gur A)

u Hold verktøyet, og klem på tilbehørsfestehåndtaket (3). u Trekk tilbehøret bort fra verktøyet, og pass på at tilbehøret

frigjøres fra alle de åtte pinnene på holderen.

u Slipp tilbehørsfestehåndtaket.

Advarsel! Bruk hansker når du fjerner tilbehør, da det kan bli varmt under bruk.

Sette på slipepapir (gur D)

u Plasser slipepapiret (10) i forhold til slipebasen (4) som

vist.

u Trykk slipepapiret fast og jevnt på slipebasen, og pass på

at hullene i slipepapiret passer med hullene i basen.

Fjerne slipepapir

u Trekk slipepapiret av slipebasen (4).

Advarsel! Bruk aldri slipebasen uten slipepapir eller tilbehør montert.

Montere støvuttaksadapteren (gur E)

u Plasser støvuttaksadapteren (5) med slipebasen (4) som

vist.

u Trykk adapteren fast og jevnt inn i slipebasen. u Fest adapteren ved å dreie låsemutteren (11) med

klokken.

u Koble en støvsuger til støvuttaksadapteren.

Demontere støvuttaksadapteren

u Drei låsemutteren (11) mot klokken. u Trekk støvuttaksadapteren (5) ut av slipebasen (4).

Montere skjære-/dybdeskinnen (gur F)

Skjære-/dybdeskinnen gjør det mulig å kappe materialer presist ved en angitt dybde samt følge en markert skjærelinje mer nøyaktig.

u Fest dybde-/skjæreblokken (8) ved å sette inn ikene på

skinnen i sporene på hoveddelen.

u Fest blokken til hoveddelen med bolten (12), og stram til

med den medfølgende unbrakonøkkelen.

u Sett inn skinnen (13) i ønsket posisjon, og fest den ved å

dreie knotten for dybde-/skjærejustering (14) med klokken.

Sette på alternativt tilbehør (gur G)

u Sett avstandsstykket (6) på mansjetten (15). u Sett det alternative tilbehøret (16) på mansjetten (15). u Fest festeskruen (7) godt for å sikre at det alternative

tilbehøret (16) sitter godt.

Merk: Avstandsstykket og festeskruen brukes ikke til å feste Stanley Fat Max-tilbehør. Tilbehør for Stanley Fat Max festes med Super-lokTM verktøyfritt tilbehørsfeste.

Page 68

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Bruk

Advarsel! La verktøyet arbeide med sin egen hastighet. Ikke

overbelast det.

Advarsel! Før du skjærer i vegger, gulv eller tak, må du kontrollere plasseringen av kabler og rør.

Hastighetskontroll (gur H)

Med hastighetskontrollen kan du tilpasse verktøyets hastighet til oppgaven.

u Sett hastighetskontrollen (2) til ønsket innstilling. Ved

innstilling 1 fungerer verktøyet med lav hastighet, 10,000

min-1. Ved innstilling 6 fungerer verktøyet med maksimal

hastighet, 22,000 min-1.

Slå på og av (gur I)

u Når du skal slå verktøyet på, skyver du strømbryteren (1)

fremover (posisjon I).

u Når du skal slå verktøyet av, skyver du strømbryteren (1)

bakover (posisjon O).

Skjæreskinne (gur F og J)

Denne funksjonen gjør det mulig å følge en markert skjærelinje mer nøyaktig.

u For å bruke skjæreskinnen må du sette inn skinnen (13) i

det fremre sporet på dybde-/skjæreskinneblokken (8), som

vist i gur J.

u Juster skinnelengden ved å trekke den ut eller skyve den

innover til du oppnår ønsket skjæredybde.

u Fest skinnen på plass ved å dreie knotten for dybde-/

skjærejustering (12) med klokken. Hvis du vil frigjøre

skinnen, dreier du knotten for dybde-/skjærejustering mot

klokken.

Dybdeskinne (gur F og K)

Denne funksjonen gjør det mulig å skjære materialer presist ved en angitt dybde.

u For å bruke dybdeskinnen må du sette inn skinnen (13) i

det fremre sporet på dybde-/skjæreskinneblokken (8), som

vist i gur K.

u Juster skinnelengden ved å trekke den ut eller skyve den

innover til du oppnår ønsket skjæredybde.

u Fest skinnen på plass ved å dreie knotten for dybde-/

skjærejustering (12) med klokken. Hvis du vil frigjøre

skinnen, dreier du knotten for dybde-/skjærejustering mot

klokken.

Råd for optimal bruk

u Hold alltid verktøyet sikkert. Ved presisjonsarbeid holdes

verktøyet nær fronten.

u Klem fast verktøyet når det er mulig, særlig ved bruk av

kutteblader.

u Ikke trykk for hardt på verktøyet. u Bruk alltid tilbehør som egner seg for arbeidsstykkets

materiale og typen kutt.

u Kontroller tilstanden til tilbehøret regelmessig. Bytt etter

behov.

u Merk det ønskede startpunktet. u Slå på verktøyet, og før tilbehøret langsomt inn i ar-

beidsstykket ved det ønskede startpunktet.

u Klem fast et stykke ner eller bløtt tre på baksiden av

arbeidsstykket, og sag gjennom kombinasjonen for å få et rent kutt.

u Ikke tving skjærebladet inn i arbeidsstykket. Legg merke

til at det normalt vil ta lengre tid å kutte metallplater enn tykke trestykker.

u Når du kutter metall, legger du en tynn oljelm langs kut-

telinjen før kutting.

u Når du skal slipe nye malingsstrøk før du skal male et nytt

strøk, bruker du ekstra nkornet slipepapir.

u På veldig ujevne overater, eller når du skal fjerne ere

lag med maling, begynner du med et grovere slipepapir. På andre overater begynner du med et middels grovkornet slipepapir. I begge tilfeller bytter du gradvis til mer nkornet slipepapir for å få en glattere overate.

u Kontakt forhandleren for å få mer informasjon om

tilgjengelig tilbehør.

Vedlikehold

Det nettdrevne/batteridrevne Stanley Fat Max-apparatet/verktøyet er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid.

Advarsel! Før du utfører vedlikehold på nettdrevet/batteridrevet elektroverktøy:

u Slå av apparatet/verktøyet og trekk ut støpselet. u Eller slå av apparatet/verktøyet og fjern batteriet fra dette

hvis apparatet/verktøyet har separat batteripakke.

u Eller la batteriet gå helt tomt hvis det er innebygd, og slå

deretter av.

u Rengjør ventilasjonsåpningene i apparatet/verktøyet/lad-

eren jevnlig med en myk børste eller tørr klut.

u Rengjør motorhuset regelmessig med en fuktig klut. Ikke

bruk slipende eller løsemiddelbaserte rengjøringsmidler.

Bytte nettstøpsel (gjelder bare Storbritannia og Irland)

Hvis ny nettplugg må settes på:

u Kast det gamle støpselet på en trygg måte. u Koble den brune ledningen til den strømførende termi-

nalen i det nye støpselet.

u Koble den blå ledningen til nullterminalen.

Page 69

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Advarsel! Du skal ikke koble til jordterminalen. Følg monteringsinstruksjonene som følger med støpsler av god kvalitet. Anbefalt sikring: 5 A.

Miljø

Separat avfallshåndtering. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Hvis du synes Stanley Fat Max-produktet bør skiftes ut, eller du ikke har bruk for det lenger, må du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshåndtering for dette produktet.

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt. Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmaterialer.

Det kan være lokale bestemmelser for separat avfallshåndtering for elektriske produkter fra husstander på kommunale avfallsplasser eller hos forhandleren, når du kjøper et nytt produkt.

Stanley Europe har en ordning for innsamling og resirkulering av Stanley Fat Max-produkter som ikke skal brukes lenger. Du kan benytte denne tjenesten ved å levere produktet til et hvilket som helst autorisert serviceverksted.

Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Stanley Europe-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Stanley Europe-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Tekniske data

FME650 (Type 1)

Spenning V

230

Hastighet uten belastning

min

-1

10,000-22,000

Oscillasjonsvinkel Grader

1.4 - 2.8

Effekt

300

Vekt

kg 1.53

Lydtrykknivå i henhold til EN 60745:

Lydtrykk (L

) 90 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (L

) 101 dB(A), usikkerhet (K) 3 dB(A)

Totale vibrasjonsverdier (vektorsum fra tre retninger) i henhold til EN 60745:

Skjære i tre (a

h, CW

) 4.5 m/s2, usikkerhet (K) 1.5 m/s

Skjære i metall (a

h, CM

) 10.3 m/s2, usikkerhet (K) 1.5 m/s

Sliping (ah) 11.4 m/s2, usikkerhet (K) 1.5 m/s

EF-samsvarserklæring

MASKINDIREKTIV

FME650

Stanley Europe erklærer at disse produktene som er beskre-

vet under "Tekniske data", er i samsvar med:

2006/42/EF, EN 60745-1, EN 60745-2-4

Disse produktene er også i samsvar med direktiv 2004/108/

EF og 2011/65/EU. Hvis du ønsker mer informasjon, kontakt

Stanley Europe på følgende adresse, eller se på baksiden av

håndboken.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske

dokumentasjonen og gir denne erklæringen på vegne av

Stanley Europe.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgia

26/06/2013

Page 70

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Garanti

Stanley Europe er trygg på kvaliteten på sine produkter og tilbyr en enestående garanti til profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til og reduserer på ingen måte dine kontraktmessige rettigheter som privat ikke-profesjonell bruker. Garantien er gyldig i EU- og EFTA-medlemsstatene.

FULL GARANTI I ETT ÅR

Hvis Stanley Fat Max-produktet blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdatoen, garanterer Stanley Europe å erstatte alle defekte deler uten betaling eller – hvis vi velger dette – å erstatte enheten uten betaling forutsatt at:

u Produktet er ikke blitt brukt på feil måte og er blitt brukt i

samsvar med bruksanvisningen.

u Produktet har vært utsatt for rimelig slitasje. u Uautoriserte personer har ikke gjort forsøk på å reparere

produktet.

u Det legges frem kjøpsdokumentasjon. u Stanley Fat Max-produktet returneres i sin helhet med alle

originale komponenter. Hvis du ønsker å fremme et krav, må du kontakte selgeren eller nne adressen til nærmeste autoriserte Stanley Fat Maxserviceverksted i Stanley Fat Max-katalogen eller kontakte din lokale Stanley-avdeling på adressen som er oppgitt i denne håndboken. En liste over autoriserte Stanley Fat Maxserviceverksteder og alle opplysninger om ettersalgsservice er tilgjengelig på Internett:www.stanley.eu/3

Page 71

(Oversættelse af de oprindelige instruktioner)

DANSK

Anvendelsesområde

Dit oscillerende Stanley Fat Max-værktøj er beregnet til gørdet-selv-opgaver som f.eks. slibning. Det er også velegnet til savning i træmaterialer, plastik, gips, ikke-jernholdige metaller og fastgørelseselementer (f.eks. ikke-hærdede søm, kramper) og til arbejde på bløde vægiser og afskrabning af små overflader. Dette værktøj er beregnet til erhvervsmæssige brugere og private ikke-erhvervsmæssige brugere.

Sikkerhedsvejledning

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler og instruktioner. Hvis nedenstående instruktioner og advarsler ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og anvisninger til senere brug. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet værktøj (uden netledning).

1. Sikkerhed i arbejdsområdet a. Hold arbejdsområdet rent og godt oplyst. Rodede og

uoplyste områder øger risikoen for uheld.

b. Brug ikke elværktøj i eksplosive omgivelser, f.eks.

hvor der er brændbare væsker, gasser eller støv.

Elværktøj kan forårsage gnister, der kan antænde støv

eller dampe.

c. Hold børn og andre personer på afstand, når et

elværktøj er i brug. Du kan miste kontrollen over

værktøjet, hvis du distraheres.

2. Elektricitet og sikkerhed a. Elværktøjsstik skal passe til stikkontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundet elværktøj.

Uændrede stik, der passer til stikkontakterne, nedsætter

risikoen for elektrisk stød.

b. Undgå kropskontakt med jordforbundne overader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

c. Elværktøj må ikke udsættes for regn eller fugt.

Indtrængen af vand i elværktøj øger risikoen for elektrisk

stød.

d. Ødelæg ikke ledningen. Bær, træk eller afbryd ikke

elværktøjet vha. ledningen. Beskyt ledningen mod

varme, olie, skarpe kanter eller maskindele, der er i

bevægelse. Beskadigede eller sammenltrede ledninger

øger risikoen for elektrisk stød.

e. Hvis elværktøj benyttes i det fri, skal der benyttes en

forlængerledning, som er godkendt til udendørs brug.

Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis

det er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen

for elektrisk stød.

3. Personlig sikkerhed a. Vær opmærksom, hold øje med, hvad du laver, og

brug elværktøjet fornuftigt. Brug ikke et elværktøj, hvis du er træt eller påvirket af stoffer, medicin eller alkohol. Få sekunders uopmærksomhed ved brug af

elværktøjet kan føre til alvorlige personskader.

b. Brug personlige værnemidler. Brug altid

beskyttelsesbriller. Brug af værnemidler som f.eks.

støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn nedsætter risikoen for personskader, hvis udstyret anvendes korrekt.

c. Sørg for, at værktøjet ikke kan starte utilsigtet.

Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens ngeren

er på kontakten, eller tilsluttes det, mens kontakten står på tændt, kan der nemt ske en ulykke.

d. Fjern indstillingsværktøj eller skruenøgle, inden

elværktøjet tændes. Et værktøj eller en nøgle, der

efterlades i en roterende del i elværktøjet, kan resultere i personskader.

e. Stræk dig ikke for langt. Sørg for, at du altid har

sikkert fodfæste og balance. Det gør det nemmere at

kontrollere elværktøjet, hvis der skulle opstå uventede situationer.

f. Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige

dele kan gribe fat i løstsiddende tøj, smykker eller langt hår.

g. Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af støv kan nedsætte

risikoen for støvrelateret personskade.

4. Brug og vedligeholdelse af elværktøj a. Undgå at overbelaste elværktøjet. Brug altid det rette

elværktøj til opgaven. Med det rigtige elværktøj udføres

arbejdet lettere og sikrere og i det tempo, som værktøjet er beregnet til.

b. Brug ikke elværktøjet, hvis afbryderen er defekt.

Elværktøj, der ikke kan afbrydes, er farligt og skal repareres.

Page 72

(Oversættelse af de oprindelige instruktioner)

DANSK

c. Træk stikket ud af stikkontakten og/eller batteriet

inden indstilling, tilbehørsudskiftning eller opbevaring

af elværktøjet. Disse sikkerhedsforanstaltninger

reducerer risikoen for utilsigtet start af værktøjet.

d. Opbevar ubenyttet elværktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er fortrolige

med elværktøj, eller som ikke har gennemlæst disse

instruktioner, benytte maskinen. Elværktøj er farligt,

hvis det benyttes af ukyndige personer.

e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige dele er skæve og ikke sidder fast, og

om delene er brækket eller beskadiget, så

elværktøjets funktion påvirkes. Få beskadigede dele

repareret, inden elværktøjet tages i brug. Mange uheld

skyldes dårligt vedligeholdt elværktøj.

f. Sørg for, at skæreværktøjer er skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med skarpe

skærekanter sætter sig ikke så hurtigt fast og er nemmere

at styre.

g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i

overensstemmelse med disse instruktioner under

hensyntagen til arbejdsforholdene og arbejdet, der

skal udføres med værktøjet. I tilfælde af anvendelse af

elværktøjet til formål, som ligger uden for det fastsatte

anvendelsesområde, kan der opstå farlige situationer.

5. Service a. Få altid elværktøjet repareret af kvalicerede fagfolk

med udelukkende identiske reservedele. Dermed

opretholdes elværktøjets sikkerhed.

Advarsel! Yderligere sikkerhedsadvarsler for oscillerende værktøjer.

u Hold i elværktøjets isolerede gribeader, hvis der er

risiko for, at skæretilbehøret kommer i kontakt med

skjulte ledninger eller værktøjets egen ledning. Hvis

skæretilbehøret rammer en strømførende ledning, bliver

elværktøjets blotlagte dele strømførende, så brugeren får

stød

u Brug skruetvinger eller lignende til at holde og støtte

materialet på et stabilt underlag. Det er ikke nok at

holde materialet ind mod kroppen. Det bliver ustabilt, og

du kan miste kontrollen.

Advarsel! Kontakt med eller indånding af støvpartikler fra slibearbejde kan udgøre en fare for både brugerens og eventuelle omkringståendes helbred. Bær en specielt designet støvmaske til beskyttelse mod støv og røg, og sørg for, at personer på eller som indtræder på arbejdsområdet også er beskyttet.

u Man skal grundigt fjerne alt støv efter slibning. u Man skal være specielt opmærksom ved slibning af mal-

ing, som er blybaseret, og ved slibning af nogle typer træ og metal, som kan frembringe giftigt støv:

t Børn og gravide kvinder må ikke betræde

arbejdsområdet.

t Undgå at spise, drikke og ryge i arbejdsområdet. t Støvpartikler og andet affald skal bortskaffes på en

sikker måde.

u Apparatets tilsigtede brug fremgår af denne vejledning.

Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade.

u Tilbehøret fortsætter med at bevæge sig, efter at

kontakten er sluppet. Sluk altid værktøjet, og vent, indtil tilbehørets bevægelse er helt ophørt, inden du lægger værktøjet fra dig.

u Hold hænderne på afstand af skæreområdet. Ræk ald-

rig ind under materialet. Anbring ikke ngrene i nærheden af den frem- og tilbagegående klinge og klingeholderen. Stabiliser ikke saven ved at gribe omkring sålen.

u Hold klingerne skarpe. Døve eller beskadigede klinger

kan få saven til at slingre eller standse under pres. Brug altid den rigtige type savklinger til materialet og formålet.

u Når der saves i rør og rørledninger, er det vigtigt, at de er

fri for vand, elektriske ledninger osv.

u Rør ikke ved materialet eller klingen, umiddelbart efter at

værktøjet har været i brug. De kan være meget varme.

u Vær opmærksom på skjulte farer, inden der saves i

vægge, gulve eller lofter. Kontroller, om der ndes ledninger og rør.

Andres sikkerhed

u Dette apparat må ikke bruges af personer (herunder børn)

med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, med mindre det sker under overvågning, eller der gives instruktion i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

u Børn skal holdes under opsyn, så det sikres, at de ikke

leger med værktøjet.

Restrisici.

Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

u Tilskadekomst forårsaget af berøring af roterende/bev-

ægelige dele.

u Tilskadekomst forårsaget af udskiftning af dele, blade eller

tilbehør.

Page 73

(Oversættelse af de oprindelige instruktioner)

DANSK

u Tilskadekomst forårsaget af langvarig brug af et værktøj.

Husk at holde pause jævnligt ved brug af et værktøj i

længere tid.

u Høreskader. u Sundhedsrisici forårsaget af indånding af støv, der gener-

eres ved brug af værktøjet (eksempel: Arbejde med træ,

især, eg, bøg og MDF).

Vibration

De angivne værdier for udsendelse af vibration opført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden anført i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen.

Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne.

Mærkater på værktøjet

Følgende symboler er anbragt på værktøjet:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst.

Advarsel! Man skal altid bære støvmaske, når man bruger dette værktøj.

Elektricitet og sikkerhed

Dette værktøj er dobbeltisoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at strømforsyningen svarer til spændingen på typeskiltet.

u Hvis netledningen beskadiges, skal den udskiftes af pro-

ducenten eller et autoriseret Stanley Fat Max-værksted,

så farlige situationer undgås.

Komponenter

Dette værktøj leveres med nogle af eller alle de følgende komponenter.

1. Tænd/sluk-kontakt

2. Drejeskive til trinløs hastighed

3. Super-lokTM Værktøjsløs fastspændingshåndtag til tilbehør

4. Slibefod

5. Støvudsugningsadapter (g. E – når denne medleveres)

6. Tilpasset tilbehørsadapter (afstandsskive)

7. Tilpasset tilbehørsadapter (fastgørelsesbolt)

8. Skære/dybde-styr

Tilbehør

Dette værktøj leveres med nogle af eller alle følgende tilbehørsdele. Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra Stanley Fat Max er fremstillet efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs præstation. Når du bruger dette tilbehør, vil værktøjet yde optimalt.

Præcisionssavklinge til indsnit i træmaterialer og blød plastik. (Art.nr. - STA26105-XJ)

Skæring, indsnit og glatskæring af træ og blødt plastik. Meget velegnet til arbejde på døre, fodlister, vindueskarme og gulve.

Savklinge til indsnit i træ og metal. (Art.nr. - STA26110-XJ)

Skæring, indsnit og glatskæring af træ, plastik, tynde ikke-jernholdige rør og ekstruderinger, søm og skruer.

Savklinge til indsnit i træ og metal. (Art.nr. - STA26115-XJ)

Skæring, indsnit og glatskæring af træ, plastik, tynde ikke-jernholdige rør og ekstruderinger.

Segmenteret savklinge. (Art.nr.

- STA26120-XJ)

Langtidsholdbar klinge, der er meget velegnet til savning i træ, plastik, tyndt jernholdigt og ikke-jernholdigt materiale.

Page 74

(Oversættelse af de oprindelige instruktioner)

DANSK

Stiv skraber. (Art.nr. - STA26135XJ)

Meget velegnet til fjernelse af hårde og bløde materialer fra ade overader, som f.eks. fjernelse af vinylbelægning på gulve, tæppelim, gulviselim, cementmørtel, maling og lak.

Bøjelig skraber. (Art.nr. STA26140-XJ)

Meget velegnet til fjernelse af elastomermaterialer fra hårde ade overader på vanskeligt tilgængelige steder, som f.eks. silikoneforsegling og andre fugematerialer.

Hårdmetalklinge til fjernelse af cementmørtel. (Art.nr. - STA26125XJ)

Hårdmetalbelagt overade velegnet til fjernelse af cementmørtel- og iselim fra ade overader og til hurtig fjernelse af træ, spånplade og glasber.

Hårdmetalrasp. (Art.nr. STA26130-XJ)

Hårdmetalbelagt overade velegnet til fjernelse af cementmørtel og til hurtig fjernelse af plastik, spånplade og glasber.

Slibeark. (Art.nr. - STA32348-XJ)

Forskellige nheder til slibning af træ og malede og lakerede overader.

Samling

Montering og afmontering af tilbehørsdelene (g. A - G)

Advarsel! Før montering af et tilbehør skal værktøjets ledning

trækkes ud af stikkontakten.

Montering af et Stanley Fat Max-tilbehør (g. A - C)

u Hold værktøjet fast, og klem på fastspændingshåndtaget

til tilbehør (3).

u Lad tilbehøret (9) glide ind mellem skaftet og tilbehørshol-

deren, og sørg for, at tilbehøret går i indgreb med alle otte stifter på holderen og ugter med skaftet.

u Slip fastspændingshåndtaget til tilbehør.

Bemærk: Nogle tilbehørsdele, som f.eks. skrabere og klinger, kan om nødvendigt monteres i en vinkel (g. C).

Fjernelse af et Stanley Fat Max-tilbehør (g. A)

u Hold værktøjet fast, og klem på fastspændingshåndtaget

til tilbehør (3).

u Træk tilbehøret ud fra værktøjet, og sørg for, at tilbehøret

går ud af indgreb med alle otte stifter på holderen.

u Slip fastspændingshåndtaget til tilbehør.

Advarsel: Der skal bæres handsker, når tilbehør afmonteres, da det kan blive meget varmt i brug.

Påsætning af et slibeark (g. D)

u Placer slibearket (10) på linje med slibefoden (4) som vist. u Tryk arket hårdt og jævnt fast på slibefoden, og sørg for, at

hullerne i arket passer med hullerne i foden.

Aftagning af et slibeark

u Træk slibearket af slibefoden (4).

Advarsel! Brug aldrig slibefoden uden slibepapir eller påsat tilbehør.

Montering af støvudsugningsadapteren (g. E)

u Placer støvudsugningsadapteren (5) på linje med slibe-

foden (4) som vist.

u Tryk adapteren hårdt og jævnt fast på slibefoden. u Fastgør adapteren ved at dreje låsemøtrikken (11) med

uret.

u Sæt en støvsugerslange til støvudsugningsadapteren.

Aftagning af støvudsugningsadapteren

u Drej låsemøtrikken (11) mod uret. u Træk støvudsugningsadapteren (5) ud af slibefoden (4).

Montering af skære/dybde-styret (g. F)

Med skære/dybde-styret kan du præcist skære materiale med en angivet dybde og mere præcist følge en afmærket skærelinje.

u Monter dybde/skære-blokken (8) ved at indsætte tappene

på styret i hullerne på hoveddelen.

u Fastgør blokken på hoveddelen med bolten (12), og

tilspænd med den medfølgende hexnøgle.

u Indsæt styret (13) i den ønskede position, og fastgør ved

at dreje dybde/skære-indstillingsknappen (14) med uret.

Påsætning af andre tilbehørsdele (g. G)

u Monter afstandsskiven (6) på kraven (15). u Monter det andet tilbehør (16) på kraven (15).

Page 75

(Oversættelse af de oprindelige instruktioner)

DANSK

u Sæt fastgørelsesbolten (7) fast på plads for at sikre, at

tilbehøret sidder godt fast (16). Bemærk! Afstandsskiven og fastgørelsesbolten anvendes ikke til montering af Stanley Fat Max-tilbehør. Stanley Fat Max-tilbehør monteres ved hjælp af Super-lokTM Værktøjsløs fastspændingshåndtag til tilbehør.

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må

ikke overbelastes.

Advarsel! Kontroller placeringen af ledninger og rør, inden der saves i vægge, gulve eller lofter.

Knap til indstilling af trinløs hastighed (g. H)

Med knappen til indstilling af trinløs hastighed er det muligt at tilpasse værktøjets hastighed til anvendelsen.

u Anbring drejeskiven til trinløs hastighed (2) på den øn-

skede indstilling. På indstilling 1 kører værktøjet med lav

hastighed, 10,000 min-1. På indstilling 6 kører værktøjet

med højeste hastighed, 22,000 min-1.

Tænd og sluk (g. I)

u Tænd værktøjet ved at skubbe tænd/sluk-kontakten (1)

fremad (position I).

u Sluk værktøjet ved at skubbe afbryderkontakten (1) bagud

(position O).

Styreskinne (g. F og J)

Med denne funktion er det muligt mere præcist at følge en afmærket skærelinje.

u Skærestyret bruges ved at indsætte styret (13) som vist i

gur J i det forreste hul på skære/dybde-styrets blok (8).

u Juster styrets længde ved at trække ud eller skubbe ind

for at opnå den ønskede skæredybde.

u Fastgør styret i positionen ved at dreje dybde/skære-

indstillingsknappen (12) med uret. Løsn styret ved at dreje

dybde/skære-indstillingsknappen mod uret.

Dybdestyr (g. F og K)

Med denne funktion er det muligt præcist at skære materiale i en angivet dybde.

u Dybdestyret bruges ved at indsætte styret (13) som vist i

gur K i det forreste hul på skære/dybde-styrets blok (8).

u Juster styrets længde ved at trække ud eller skubbe ind

for at opnå den ønskede skæredybde.

u Fastgør styret i positionen ved at dreje dybde/skære-

indstillingsknappen (12) med uret. Løsn styret ved at dreje

dybde/skære-indstillingsknappen mod uret.

Gode råd til optimal brug

u Hold godt fast i værktøjet. Til præcisionsarbejde skal

værktøjet holdes nær forenden.

u Klem arbejdsemnet fast, når det er muligt, især når der

anvendes savklinger.

u Tryk ikke for kraftigt på værktøjet. u Brug altid den rigtige type tilbehør til materialet og

formålet.

u Kontroller regelmæssigt tilbehørets tilstand. Udskift det,

når det er nødvendigt.

u Marker det ønskede startpunkt. u Tænd værktøjet, og lad langsomt tilbehøret trænge ind i

materialet ved det ønskede startpunkt.

u Klem et stykke krydsner eller blødt træ på bagsiden af

materialet, og sav gennem begge lag for at få et rent snit.

u Pres ikke savklingen ind i materialet. Bemærk, at det nor-

malt tager længere tid at save i metalplader end i tykkere træemner.

u Læg et tyndt lag olie i skærelinjen, før du begynder savn-

ing i metal.

u Anvend ekstra nkornet slibepapir mellem påføring af

malingslag.

u På meget ujævne overader, eller når man fjerner lag af

maling, skal man starte med en grov kornstørrelse. På andre overader startes der med en mellemn kornstørrelse. I begge tilfælde skal man gradvist ændre til en n kornstørrelse for at opnå en glat nish.

u Få ere oplysninger om tilgængeligt tilbehør hos detail-

handleren.

Vedligeholdelse

Dit Stanley Fat Max-apparat/værktøj med eller uden ledning er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.

Advarsel! Før udførelse af nogen form for vedligeholdelse på elværktøj med/uden ledning:

u Sluk, og tag apparatets/værktøjets stik ud af stikkontakten. u Eller sluk og fjern batteriet fra apparatet/værktøjet, hvis

det har en separat batteripakke.

u Eller aad batteriet helt, hvis det er indbygget, og sluk

derefter.

u Rengør jævnligt apparatets/værktøjets/laderens ventila-

tionshuller med en blød børste eller en tør klud.

u Rengør med jævne mellemrum motorhuset med en fugtig

klud. Der må ikke bruges skuremidler eller opløsningsmidler.

Udskiftning af stik (kun Storbritannien og Irland)

Sådan monteres et nyt netstik:

u Det gamle stik skal bortskaffes på en sikker måde. u Slut den brune ledning til den strømførende klemme på

det nye stik.

u Slut den blå ledning til den neutrale klemme.

Page 76

(Oversættelse af de oprindelige instruktioner)

DANSK

Advarsel! Der skal ikke foretages nogen tilslutning til jordklemmen. Følg de monteringsanvisninger, der leveres sammen med kvalitetsstik. Anbefalet sikring: 5 A.

Miljøbeskyttelse

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Når dit Stanley Fat Max-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

Ved separat bortskaffelse af brugte produkter og emballage bliver der mulighed for at genanvende forskellige materialer. Genanvendelse af materialer medvirker til at forebygge miljøforurening og mindsker behovet for råstoffer.

Lokal lovgivning kan kræve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter eller af den detailhandlende ved køb af et nyt produkt.

Stanley Europe sørger for at indsamle og genanvende Stanley Fat Max-produkter, når disse ikke længere kan bruges. Hvis du vil benytte dig af denne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os.

Kontakt det lokale Stanley Europe-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede Stanley Europe-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Tekniske data

FME650 (Type 1)

Spænding V

230

Hastighed uden belastning

min

-1

10,000-22,000

Svingningsvinkel Grader

1.4 - 2.8

Effekt

300

Vægt

kg 1.53

Lydtrykniveau i henhold til EN 60745:

Lydtryk (L

) 90 dB(A), usikkerhed (K) 3 dB(A)

Lydeffekt (L

) 101 dB(A), usikkerhed (K) 3 dB(A)

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

Savning i træ (a

h, CW

) 4.5 m/s2, usikkerhed (K) 1.5 m/s

Savning i metal (a

h, CM

) 10.3 m/s2, usikkerhed (K) 1.5 m/s

Slibning (ah) 11.4 m/s2, usikkerhed (K) 1.5 m/s

EU-overensstemmelseserklæring

MASKINDIREKTIV

FME650

Stanley Europe erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-4

Disse produkter er endvidere i overensstemmelse med

direktiv 2004/108/EF og 2011/65/EU. Kontakt Stanley Europe

på nedenstående adresse, eller se vejledningens bagside for

at få ere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske

data og fremsætter denne erklæring på vegne af Stanley

Europe.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgien

26/06/2013

Page 77

(Oversættelse af de oprindelige instruktioner)

DANSK

Garanti

Stanley Europe garanterer, at produktet er fri for skader og fejl, og tilbyder en fremragende garanti for erhvervsmæssige brugere af produktet. Garantien er et tillæg til forbrugerens kontraktmæssige rettigheder og påvirker ikke disse som en privat ikke-erhvervsmæssig bruger. Garantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

ET ÅRS FULD GARANTI

Hvis dit Stanley Fat Max-produkt går i stykker på grund af materiel skade eller fabrikationsfejl inden for 12 måneder fra købsdatoen, påtager Stanley Europe sig gratis at udskifte alle defekte dele eller efter vores skøn gratis at udskifte enheden forudsat at:

u Produktet ikke har været anvendt forkert og har været

anvendt i overensstemmelse med brugervejledningen.

u Produktet ikke har været udsat for andet end almindelig

slitage;

u Reparationer ikke er udført af uautoriserede personer; u Købsbeviset kan fremvises. u Hele Stanley Fat Max-produktet returneres med alle

originale komponenter Hvis du ønsker erstatning for skade, skal du kontakte forhandleren eller det nærmeste autoriserede Stanley Fat Max-værksted i Stanley Fat Max-kataloget eller kontakte dit lokale Stanley-kontor på den adresse, der er opgivet i denne vejledning. Der ndes en liste over alle autoriserede Stanley Fat Max-serviceværksteder samt servicevilkår på følgende internetadresse:www.stanley.eu/3

Page 78

(Alkuperäisten ohjeiden käännös)

SUOMI

Käyttötarkoitus

Oskilloiva Stanley Fat Max-monitoimityökalu on tarkoitettu käytettäväksi kodin nikkarointitöihin, kuten hiontaan. Se sopii myös puun, muovin, kipsin, ei-rautapitoisten metallien ja kiinnityselementtien (esim. karkaisemattomat naulat, niitit) sahaamiseen, pehmeiden seinälaattojen työstämiseen sekä pienten pintojen kaapimiseen. Työkalu on tarkoitettu sekä ammatti- että yksityiskäyttöön.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki turvavaroitukset ja ohjeet. Alla olevien varoitusten ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa käytetty käsite "sähkötyökalu" tarkoittaa

verkkokäyttöisiä sähkötyökaluja (joissa on verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei ole verkkojohtoa).

1. Työalueen turvallisuus a. Pidä työalue puhtaana ja hyvin valaistuna. Työpaikan

epäjärjestys ja valaisemattomat työalueet voivat johtaa

tapaturmiin.

b. Älä käytä sähkötyökalua räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c. Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteen hallinnan, jos

huomiosi suuntautuu muualle.

2. Sähköturvallisuus a. Sähkötyökalun pistokkeen on sovittava pistorasiaan.

Pistoketta ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasiasovittimia maadoitettujen

sähkötyökalujen kanssa. Alkuperäiset pistokkeet ja niille

sopivat pistorasiat vähentävät sähköiskun vaaraa.

b. Vältä koskettamasta maadoitettuja pintoja, kuten

putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos vartalosi on maadoitettu.

c. Älä altista sähkötyökalua sateelle tai kosteudelle.

Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

d. Älä käsittele virtajohtoa kovakouraisesti. Älä käytä

sitä sähkötyökalun kantamiseen, vetämiseen tai

pistokkeen irrottamiseen pistorasiasta. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot

lisäävät sähköiskun vaaraa.

e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön

soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f. Jos sähkötyökalua on välttämättä käytettävä

kosteassa paikassa, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö

vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus a. Keskity työskentelyysi ja noudata tervettä järkeä

käyttäessäsi sähkötyökaluja. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken

tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

b. Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja. Suojavarusteet, kuten hengityssuojain,

luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät loukkaantumisriskiä, jos niitä käytetään tilanteen mukaan oikein.

c. Vältä tahatonta käynnistämistä. Varmista, että virta on

katkaistu käyttökytkimellä, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Onnettomuusvaara lisääntyy, jos kannat

sähkötyökalua sormi käyttökytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun käyttökytkin on päällä.

d. Irrota mahdollinen säätö- tai kiintoavain, ennen kuin

käynnistät sahan. Työkalu tai avain, joka sijaitsee

sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e. Älä kurkota liian kauas. Seiso aina tukevasti ja

tasapainossa. Niin voit paremmin hallita sähkötyökalua

odottamattomissa tilanteissa.

f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

g. Jos laitteeseen voi kiinnittää pölynkerääjän tai -imurin,

tarkista, että se on paikallaan ja että se toimii kunnolla. Pölynimurin käyttö voi vähentää pölyn

aiheuttamia vaaroja.

4. Sähkötyökalujen käyttö ja hoito a. Älä ylikuormita sähkötyökalua. Käytä kulloiseenkin

työhön parhaiten soveltuvaa sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja turvallisemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää

voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen, ja se täytyy korjata.

Page 79

(Alkuperäisten ohjeiden käännös)

SUOMI

c. Irrota pistotulppa pistorasiasta ja/tai akku

sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat

tarvikkeita tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet pienentävät sähkötyökalun

tahattoman käynnistämisen riskiä.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sähkötyökalua sellaisen

henkilön käyttöön, joka ei tunne sitä tai joka ei ole

tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat

vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti ja etteivät ne ole

puristuksessa. Tarkista myös, ettei työkalussa ei ole

murtuneita tai vahingoittuneita osia, jotka saattaisivat

vaikuttaa haitallisesti sen toimintaan. Korjauta

mahdolliset viat ennen käyttöönottoa. Moni tapaturma

aiheutuu huonosti huolletuista laitteista. f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkausterät, joiden leikkausreunat ovat teräviä,

eivät tartu helposti kiinni, ja niitä on helpompi hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon

työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5. Huolto a. Korjauta sähkötyökalu koulutetulla ja

ammattitaitoisella henkilöllä ja hyväksy korjauksiin

vain alkuperäisiä varaosia. Siten varmistat, että

sähkötyökalu säilyy turvallisena.

Varoitus! Oskilloivien monitoimityökalujen lisäturvavaroitukset

u Pitele sähkötyökalua eristetyistä tartuntapinnoista te-

hdessäsi työtä, jossa työkalu voi joutua kosketuksiin

piilossa olevien sähköjohtojen tai oman virtajohtonsa

kanssa. Työkalun kosketus jännitteisen johtimen kanssa

voi tehdä myös työkalun paljaista metalliosista jännitteisiä

ja aiheuttaa sähköiskun käyttäjälle.

u Kiinnitä työstettävä kappale esimerkiksi ruuvipuristi-

mella tukevaan alustaan. Kappaleen kannatteleminen

käsin tai sen tukeminen omaa vartaloa vasten voi johtaa

kappaleen irtoamiseen ja vaaratilanteeseen.

Varoitus! Hiontatyöstä syntyvä pöly voi aiheuttaa terveyshaittoja käyttäjälle ja mahdollisille sivullisille. Käytä kasvosuojusta, joka on erityisesti tarkoitettu suojaamaan pölyltä ja höyryiltä, ja varmista, että kaikki työskentelyalueella olevat ja sinne tulevat henkilöt käyttävät suojavarusteita.

u Poista pöly huolellisesti hiomisen jälkeen. u Ole erityisen varovainen hioessasi lyijyä mahdollisesti

sisältäviä maalipintoja tai puu- ja metallipintoja, joista voi irrota myrkyllistä hiomapölyä.

t Älä päästä lapsia tai raskaana olevia naisia työalueelle. t Älä syö, juo tai tupakoi työalueella. t Hävitä pöly ja muu jäte ympäristöystävällisesti.

u Työkalun käyttötarkoitus on kuvattu tässä käyttöohjeessa.

Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

u Lisävarusteen liike jatkuu hetken käyttökytkimen vapaut-

tamisen jälkeen. Katkaise virta ja odota, että lisävarusteen liike on kokonaan pysähtynyt, ennen kuin lasket koneen käsistäsi.

u Pidä kätesi pois leikkausalueelta. Älä koskaan työnnä

kättäsi työstettävän kappaleen alapuolelle. Älä työnnä sormia liikkuvan terän tai sen kiinnikkeen läheisyyteen. Älä tue sahaa pitämällä kiinni sahausjalasta.

u Pidät terät terävinä. Tylsät tai vahingoittuneet terät

voivat leikata vinoon tai jäädä kiinni. Käytä työstettävään materiaaliin soveltuvaa sahanterää, jolla saat haluamasi sahausjäljen.

u Jos sahaat putkea tai kotelointia, tarkista ensin, ettei sen

sisällä ole vettä, sähköjohtoa, tms.

u Älä kosketa terää tai työstettyä kappaletta heti sahauksen

jälkeen. Ne voivat olla hyvin kuumia.

u Varo piilossa olevia vaaroja. Tarkista sähköjohtojen ja

putkien sijainti ennen kuin sahaat seinää, lattiaa tai kattoa.

Muiden turvallisuus

u Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyt-

töön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä.

u Lapsia on valvottava ja heitä on estettävä leikkimästä

laitteella.

Muut riskit.

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa

u pyörivien tai liikkuvien osien koskettamisen aiheuttamat

vahingot

Page 80

(Alkuperäisten ohjeiden käännös)

SUOMI

u osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet

vahingot

u työkalun pitkäaikaisen käytön aiheuttamat vahingot Kun

käytät työkalua pitkään, varmista, että pidät säännöllisesti

taukoja.

u kuulovauriot u työkalua käytettäessä (esimerkiksi puuta, erityisesti

tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen

pölyn sisäänhengityksen aiheuttamat terveysriskit.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusilmoituksessa ilmoitetut tärinäpäästöarvot on mitattu standardin EN 60745 testausmenetelmän mukaisesti, ja niiden avulla voidaan vertailla työkaluja keskenään. Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.

Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä.

Laitteessa olevat merkinnät

Työkalussa on seuraavat kuvakemerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Varoitus! Käytä aina pölynsuojainta käyttäessäsi tätä työkalua.

Sähköturvallisuus

Tämä työkalu on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

u Jos virtajohto vahingoittuu, sen vaihtaminen on turval-

lisuussyistä jätettävä valmistajan tai valtuutetun Stanley

Fat Max -huoltoliikkeen tehtäväksi.

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisuuksista.

1. Virtakytkin

2. Nopeudenvalitsin

3. Super-lokTM, työkaluvapaa lisävarusteiden kiinnitysvipu

4. Hioma-alusta

5. Pölynimurisovitin (kuva E, jos toimitettu)

6. Työstetty lisävarustesovitin (välikappale)

7. Työstetty lisävarustesovitin (kiinnityspultti)

8. Leikkuu-/syvyysohjain

Lisävarusteet

Tässä työkalussa on joitakin tai kaikki seuraavista lisävarusteista. Työkalun suorituskyky riippuu käytetystä lisävarusteesta. Stanley Fat Max -lisävarusteet on valmistettu korkealaatuisiksi ja suunniteltu parantamaan työkalun suorituskykyä. Käyttämällä näitä lisävarusteita saat työkalustasi parhaan hyödyn.

Tarkka pistosahanterä puumateriaaleille ja pehmeille muoveille. (osanumero - STA26105-XJ)

Puun ja pehmeän muovin irrottamiseen, pistosahaukseen ja tasakatkaisuun. Täydellinen ovien, jalkalistojen, ikkunalautojen ja lattioiden työstämiseen.

Pistosahanterä puulle ja metallille. (osanumero - STA26110-XJ)

Puun, muovien, ohutseinäisten ei-rautapitoisten putkien sekä kiinnityslistojen, naulojen ja ruuvien irrottamiseen, pistosahaukseen ja tasakatkaisuun.

Pistosahanterä puulle ja metallille. (osanumero - STA26115-XJ)

Puun, muovien, ohutseinäisten ei-rautapitoisten putkien sekä kiinnityslistojen irrottamiseen, pistosahaukseen ja tasakatkaisuun.

Segmentoitu sahanterä. (osanumero - STA26120-XJ)

Pitkäikäinen terä, joka on ihanteellinen puun, muovien sekä ohutseinäisten rautapitoisten ja ei-rautapitoisten materiaalien sahaamiseen.

Page 81

(Alkuperäisten ohjeiden käännös)

SUOMI

Jäykkä kaavin. (osanumero STA26135-XJ)

Ihanteellinen kovien ja pehmeiden materiaalien poistamiseen tasaisilta pinnoilta, esimerkiksi vinyylipäällysteiden, kokolattiamattoliiman, lattialaattaliiman, laastin, maalin ja lakan poistamiseen.

Joustava kaavin. (osanumero STA26140-XJ)

Ihanteellinen elastomeerimateriaalien poistamiseen kovilta ja tasaisilta pinnoilta vaikeasti saavutettavilta alueilta, esimerkiksi silikonitiivisteiden ja muiden tiivisteaineiden poistamiseen.

Karbidinen laastinpoistoterä. (osanumero - STA26125-XJ)

Karbidipinnoituksen ansiosta sopii täydellisesti laastin ja laattaliiman poistamiseen tasaisilta pinnoilta sekä puun, lastulevyjen ja lasikuidun nopeaan lastuamiseen.

Karbidiraspi. (osanumero STA26130-XJ)

Karbidipinnoituksen ansiosta sopii täydellisesti laastin poistamiseen sekä muovin, lastulevyjen ja lasikuidun nopeaan lastuamiseen.

Hiomapaperit. (osanumero STA32348-XJ)

Useita karkeusasteita puun sekä maalattujen ja lakattujen pintojen hiomiseen.

Kokoaminen

Lisävarusteiden kiinnittäminen ja irrottaminen (kuvat A–G)

Varoitus! Ennen lisävarusteen kiinnittämistä irrota työkalun

virtajohto sähköverkosta.

Stanley Fat Max -lisävarusteen kiinnittäminen (kuvat A–C)

u Pitele työkalua ja paina lisävarusteiden kiinnitysvipua (3).

u Liu’uta lisävaruste (9) varren ja lisävarustepidikkeen väliin

varmistaen, että lisävaruste kiinnittyy kaikkiin kahdeksaan pidikkeen tappiin ja että se on samansuuntainen varren kanssa.

u Vapauta lisävarusteiden kiinnitysvipu.

Huomautus: Jotkin lisävarusteet, kuten kaapimet ja terät, voidaan tarvittaessa kiinnittää kulmassa (kuva C).

Stanley Fat Max -lisävarusteen irrottaminen (kuva A)

u Pitele työkalua ja paina lisävarusteiden kiinnitysvipua (3). u Vedä lisävaruste työkalusta varmistaen, että lisävaruste

irtoaa kaikista pidikkeen kahdeksasta tapista.

u Vapauta lisävarusteiden kiinnitysvipu.

Varoitus: Lisävarusteita irrotettaessa on käytettävä käsineitä, sillä lisävarusteet saattavat kuumentua käytön aikana.

Hiomapaperin kiinnittäminen (kuva D)

u Aseta hiomapaperi (10) hioma-alustan (4) suuntaisesti

kuvan osoittamalla tavalla.

u Aseta hiomapaperi tukevasti ja tasaisesti hioma-alustalle.

Varmista, että paperissa olevat reiät ovat alustan reikien kohdalla.

Hiomapaperin irrottaminen

u Vedä hiomapaperi irti hioma-alustasta (4).

Varoitus! Älä käytä hioma-alustaa ilman hiomapaperia tai lisäosaa.

Pölynimurisovittimen kiinnittäminen (kuva E)

u Aseta pölynimurisovitin (5) hioma-alustan (4) suuntaisesti

kuvan osoittamalla tavalla.

u Paina sovitin tiukasti ja tasaisesti kiinni hioma-alustaan. u Kiinnitä sovitin kiertämällä lukitusmutteria (11)

myötäpäivään.

u Kiinnitä pölynimuri pölynimurisovittimeen.

Pölynimurisovittimen irrottaminen

u Kierrä lukitusmutteria (11) vastapäivään. u Vedä pölynimurisovitin (5) irti hioma-alustasta (4).

Leikkuu-/syvyysohjaimen kiinnittäminen (kuva F)

Leikkuu-/syvyysohjaimen avulla voit sahata työstämääsi materiaalia määritettyyn syvyyteen ja sinun on helpompi seurata merkittyä leikkuulinjaa tarkasti.

u Kiinnitä leikkuu-/syvyyspalkki (8) työntämällä ohjaimen

kielekkeet laitteen rungossa oleviin koloihin.

u Kiinnitä palkki runkoon pultilla (12) ja kiristä se laitteen

mukana toimitetulla kuusiokoloavaimella.

u Työnnä ohjain (13) haluttuun asentoon ja kiinnitä paikal-

leen kääntämällä syvyyden/leikkuun säätönuppia (14) myötäpäivään.

Page 82

(Alkuperäisten ohjeiden käännös)

SUOMI

Vaihtoehtoisten lisävarusteiden kiinnitys (kuva G)

u Aseta välikappale (6) holkkiin (15). u Aseta vaihtoehtoinen lisävaruste (16) holkkiin (15). u Kiinnitä kiinnityspultti (7) tiukasti paikoilleen vaihtoehtoisen

lisävarusteen (16) kiristämiseksi. Huomautus: Välikappaletta ja kiinnityspulttia ei käytetä Stanley Fat Max -lisävarusteiden kiinnittämiseen. Stanley Fat Max -lisävarusteet kiinnitetään lisävarusteiden työkaluvapaalla Super-lokTM-kiinnitysvivulla.

Käyttö

Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä

ylikuormita sitä.

Varoitus! Ennen kuin sahaat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti.

Nopeudensäätö (kuva H)

Nopeudensäädön avulla voit sovittaa laitteen nopeuden käyttötarkoitukseen sopivaksi.

u Kierrä nopeudenvalitsin (2) haluttuun asentoon. Tasolla 1

työkalu käy alhaisella nopeudella, 10,000 min-1. Tasolla 6

työkalu toimii maksiminopeudella, 22,000 min-1.

Käynnistäminen ja sammuttaminen (kuva I)

u Käynnistä työkalu siirtämällä virtakytkintä (1) eteenpäin

(asentoon I).

u Sammuta työkalu siirtämällä virtakytkintä (1) taaksepäin

(asentoon O).

Leikkuuohjain (kuvat F ja J)

Tämän ominaisuuden ansiosta sinun on helpompi seurata merkittyä leikkuulinjaa tarkasti.

u Voit ottaa leikkuuohjaimen käyttöön kiinnittämällä

ohjaimen (13) kuvassa J osoitetulla tavalla leikkuu-/sy-

vyyspalkin (8) etuosassa olevaan koloon.

u Säädä ohjaimen pituutta vetämällä sitä ulospäin tai

työntämällä sitä sisäänpäin, kunnes leikkuusyvyys on

oikea.

u Kiinnitä ohjain paikalleen kääntämällä syvyyden/leikkuun

säätönuppia (12) myötäpäivään. Voit vapauttaa ohjaimen

kääntämällä syvyyden/leikkuun säätönuppia vastapäivään.

Syvyysohjain (kuvat F ja K)

Tämän ominaisuuden ansiosta voit sahata työstämääsi materiaalia määritettyyn syvyyteen.

u Voit ottaa syvyysohjaimen käyttöön kiinnittämällä ohjaimen

(13) kuvassa K osoitetulla tavalla leikkuu-/syvyyspalkin (8)

etuosassa olevaan koloon.

u Säädä ohjaimen pituutta vetämällä sitä ulospäin tai

työntämällä sitä sisäänpäin, kunnes leikkuusyvyys on

oikea.

u Kiinnitä ohjain paikalleen kääntämällä syvyyden/leikkuun

säätönuppia (12) myötäpäivään. Voit vapauttaa ohjaimen kääntämällä syvyyden/leikkuun säätönuppia vastapäivään.

Vinkkejä parhaimman tuloksen saavuttamiseksi

u Pitele työkalua aina tukevasti. Tarkkuutta vaativissa töissä

pitele työkalua edestä.

u Kiinnitä työkappale puristimella aina kun mahdollista,

etenkin sahanteriä käytettäessä.

u Älä paina konetta liikaa. u Käytä työstettävään materiaaliin ja haluamaasi sahausjäl-

keen soveltuvaa lisävarustetta.

u Tarkista lisävarusteiden kunto säännöllisesti. Vaihda tarvit-

taessa.

u Merkitse haluttu aloituspiste. u Kytke työkalu päälle ja syötä lisälaitteita hitaasti työkap-

paleeseen halutussa aloituspisteessä.

u Kiinnitä pala vaneria tai pehmeää puuta työkappaleen

takapuolelle ja sahaa kerrosten läpi tasaisen sahausjäljen saavuttamiseksi.

u Älä työnnä sahanterää väkisin työkappaleeseen. Ota

huomioon, että metallilevyjen sahaaminen vie tavallisesti enemmän aikaa kuin paksumpien puisten työkappaleiden sahaaminen.

u Sahatessasi metallia levitä ohut öljykerros sahauslinjalle

ennen sahaamista.

u Hiottaessa maalikerrosten välillä käytä erittäin hienoa

hiomapaperia.

u Aloita karkealla hiomapaperilla hioessasi epätasaisia

pintoja tai poistaessasi maalia. Kun hiot muunlaisia pintoja, aloita keskikarkealla hiomapaperilla. Molemmissa tapauksissa vaihda asteittain hienompaan hiomapaperiin tasaisen pinnan saavuttamiseksi.

u Saat lisätietoja saatavilla olevista tarvikkeista jälleen-

myyjältäsi.

Huolto

Verkkojohdolla varustettu tai verkkojohdoton Stanley Fat Max -laite/-työkalu on suunniteltu toimimaan mahdollisimman pitkään mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella työkalu säilyttää suorituskykynsä.

Varoitus! Toimi ennen verkkojohdolla varustetun tai verkkojohdottoman sähkötyökalun huoltoa seuraavasti:

u Sammuta laite/työkalu ja irrota se verkkovirrasta. u Jos laitteessa/työkalussa on erillinen akku, sammuta laite/

työkalu ja irrota sen akku.

u Jos akku on kiinteä, käytä akku täysin loppuun ja sam-

muta laite sitten.

u Puhdista laitteen/työkalun/laturin ilma-aukot säännöllisesti

pehmeällä harjalla tai kuivalla kangasliinalla.

Page 83

(Alkuperäisten ohjeiden käännös)

SUOMI

u Puhdista moottorin kotelo säännöllisesti kostealla rätillä.

Älä koskaan käytä puhdistamiseen liuotinaineita tai

syövyttäviä puhdistusaineita.

Virtapistokkeen vaihto (vain Iso-Britannia ja Irlanti)

Jos joudut vaihtamaan virtapistokkeen:

u Hävitä vanha pistoke ympäristöystävällisesti. u Liitä ruskea johto uuden pistokkeen jännitteiseen napaan. u Liitä sininen johto tähtipisteliittimeen.

Varoitus! Maadoitusliittimeen ei liitetä johtoa. Noudata pistokkeen mukana toimitettuja kiinnitysohjeita. Suositeltava sulake: 5 A.

Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen mukana.

Kun Stanley Fat Max -laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää ja käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta.

Paikallisissa säädöksissä voidaan määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittelyasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä.

Stanley Europe kerää ja kierrättää Stanley Fat Max -tuotteet, kun ne ovat tulleet elinkaarensa loppuun. Vie tuotteesi valtuutettuun huoltoliikkeeseen, joka kerää vanhat laitteet puolestamme.

Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyttä paikalliseen Stanley Europen toimipisteeseen tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Stanley Europe -huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme on myös Internetissä osoitteessa www.2helpU.com.

Tekniset tiedot

FME650 (tyyppi 1)

Jännite V

230

Kuormittamaton nopeus

min

-1

10,000-22,000

Värähtelykulma Astetta

1.4 - 2.8

Teho

300

Paino

kg 1.53

Äänenpainetaso standardin EN 60745 mukaisesti:

Äänenpaine (L

) 90 dB(A), epävarmuus (K) 3 dB(A)

Äänitehotaso (L

) 101 dB(A), epätarkkuus (K) 3 dB(A)

Tärinän kokonaisarvot (vektorisumma) standardin EN 60745 mukaisesti:

Leikattaessa puuta (a

h, CW

) 4.5 m/s2, epävarmuus (K) 1.5 m/s

Leikattaessa metallia (a

h, CM

) 10.3 m/s2, epävarmuus (K) 1.5 m/s

Hiottaessa (ah) 11.4 m/s2, epävarmuus (K) 1.5 m/s

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

FME650

Stanley Europe ilmoittaa, että tuotteet, jotka on kuvattu

kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien

vaatimukset:

2006/42/EY, EN 60745-1, EN 60745-2-4

Nämä tuotteet täyttävät myös direktiivien 2004/108/EY ja

2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyttä

Stanley Europeen seuraavassa osoitteessa. Tiedot ovat myös

käyttöoppaan takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta ja antaa

tämän ilmoituksen Stanley Europen puolesta.

Kevin Hewitt

Vice-President Global Engineering

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgium

26/06/2013

Page 84

(Alkuperäisten ohjeiden käännös)

SUOMI

Takuu

Stanley Europe takaa, ettei tuotteessa ole materiaali- ja/tai valmistusvikaa silloin, kun se toimitetaan ostajalle ammattikäyttöön. Takuu on lisäys yksityisen ammattikäyttäjän sopimusoikeuksiin eikä se vaikuta niihin. Takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppaalueella (EFTA).

YHDEN VUODEN TÄYDELLINEN TAKUU

Mikäli Stanley Fat Max -tuotteessa ilmenee vika materiaali- ja/tai valmistusvirheen vuoksi 12 kuukauden kuluessa ostopäivästä, Stanley Europe takaa vaihtavansa vialliset osat tai koko tuotteen Stanley Europen valinnan mukaan ilman kustannuksia ostajalle edellyttäen, että

u tuotetta ei ole käytetty virheellisesti, vaan sitä on käytetty

käyttöoppaan ohjeiden mukaisesti

u tuote on altistunut vain normaalille kulumiselle u tuotetta ei ole korjannut valtuuttamaton henkilö u ostokuitti esitetään u Stanley Fat Max -tuote palautetaan kaikkien alkuperäisten

osien kanssa. Jos haluat tehdä korvausvaatimuksen, ota yhteyttä ostopaikkaan tai katso lähimmän valtuutetun Stanley Fat Max

-huoltoliikkeen yhteystiedot Stanley Fat Max -tuoteluettelosta tai ota yhteyttä paikalliseen Stanley-toimipisteeseen tässä ohjeessa kerrotussa osoitteessa. Valtuutettujen Stanley Fat Max -huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme on myös Internetissä osoitteessa www.stanley.eu/3.

Page 85

(Μετάφραση των πρωτότυπων οδηγιών)

Ενδεδειγμένη χρήση

Το παλμικό εργαλείο Stanley Fat Max έχει σχεδιαστεί για εφαρμογές DIY όπως εργασίες λείανσης. Είναι επίσης κατάλληλο για την κοπή ξύλινων υλικών, πλαστικού, γύψου, μη σιδηρούχων μετάλλων και εξαρτημάτων στερέωσης (π.χ., μη σκληρυμένα καρφιά, συνδετήρες), την επεξεργασία μαλακών πλακιδίων τοίχου και την απόξεση μικρών επιφανειών. Αυτό το εργαλείο προορίζεται για επαγγελματική και ιδιωτική, μη επαγγελματική χρήση.

Οδηγίες ασφαλείας

Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

Προειδοποίηση! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο χαρακτηρισμός "ηλεκτρικό

εργαλείο" που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε εργαλεία που συνδέονται στην πρίζα (με καλώδιο) ή εργαλεία που λειτουργούν με μπαταρία (χωρίς καλώδιο).

1. Ασφάλεια χώρου εργασίας α. Διατηρείτε το χώρο εργασίας καθαρό και καλά

φωτισμένο. Οι ακατάστατοι χώροι και τα σημεία χωρίς

καλό φωτισμό προκαλούν ατυχήματα.

β. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε

περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ.

παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα

ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν

σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή

τις αναθυμιάσεις.

γ. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε

τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο

εργασίας. Σε περίπτωση που άλλα άτομα αποσπάσουν

την προσοχή σας μπορεί να χάσετε τον έλεγχο του

εργαλείου.

2. Ασφαλής χρήση ηλεκτρικού ρεύματος α. Το φις του καλωδίου του ηλεκτρικού εργαλείου

πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν

επιτρέπεται με κανέναν τρόπο η μετασκευή του φις.

Μην χρησιμοποιείτε προσαρμοστικά φις με γειωμένα

ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί

τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον

κίνδυνο ηλεκτροπληξίας.

β. Αποφύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας

είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

γ. Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την

υγρασία. Η εισχώρηση νερού στο ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ. Μην κακομεταχειρίζεστε το καλώδιο. Μην

χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε το εργαλείο, να το τραβήξετε ή να το αποσυνδέσετε από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδια, αιχμηρά άκρα ή κινούμενα μέρη.

Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε

εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε καλώδια προέκτασης κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου προέκτασης

κατάλληλου για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

στ. Εάν η χρήση ενός ηλεκτρικού εργαλείου σε υγρή

τοποθεσία είναι αναπόφευκτη, χρησιμοποιήστε μια Διάταξη Προστασίας Ρεύματος Διαρροής (RCD). Η

χρήση διάταξης RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια προσώπων α. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε

προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια

στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

β. Να χρησιμοποιείτε εξοπλισμό προσωπικής

προστασίας. Να φοράτε πάντα προστατευτικά γυαλιά.

Ο κίνδυνος τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό προστασίας, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας.

γ. Εμποδίστε την ακούσια ενεργοποίηση του εργαλείου.

Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF" πριν συνδέσετε το εργαλείο στην πρίζα ή/και στην μπαταρία και πριν το σηκώσετε ή το μεταφέρετε. Η μεταφορά ηλεκτρικών εργαλείων με το

δάχτυλό σας επάνω στο διακόπτη ή η σύνδεση στην πρίζα ηλεκτρικών εργαλείων με το διακόπτη στη θέση ενεργοποίησης, ενέχει κινδύνους πρόκλησης ατυχημάτων.

Page 86

(Μετάφραση των πρωτότυπων οδηγιών)

δ. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία,

αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Εάν

αφήσετε ένα εργαλείο ή κλειδί πάνω σε κάποιο

περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου

μπορεί να προκληθούν τραυματισμοί.

ε. Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την

κατάλληλη στάση και να διατηρείτε την ισορροπία

σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του

ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων

καταστάσεων.

στ. Φοράτε κατάλληλη ενδυμασία εργασίας. Μην φοράτε

φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα

ενδύματα και τα γάντια σας μακριά από τα κινούμενα

εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα

μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα

εξαρτήματα.

ζ. Εάν παρέχονται διατάξεις απαγωγής και συλλογής

σκόνης, βεβαιωθείτε ότι είναι συνδεμένες και ότι

χρησιμοποιούνται σωστά. Η χρήση διατάξεων

συλλογής σκόνης μειώνει τους κινδύνους που σχετίζονται

με τη σκόνη.

4. Χρήση και φροντίδα του ηλεκτρικού εργαλείου α. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο.

Χρησιμοποιείτε για την εκάστοτε εργασία σας το

ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το

κατάλληλο ηλεκτρικό εργαλείο, εργάζεστε καλύτερα και

ασφαλέστερα στην ονομαστική περιοχή ισχύος του.

β. Μην χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο

του οποίου ο διακόπτης λειτουργίας είναι

χαλασμένος. Ένα ηλεκτρικό εργαλείο του οποίου η

λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι

επικίνδυνο και πρέπει να επισκευαστεί.

γ. Βγάλτε το φις από την πρίζα ή/και την μπαταρία από

το ηλεκτρικό εργαλείο, πριν διεξαγάγετε κάποια

εργασία ρύθμισης, πριν αλλάξετε κάποιο αξεσουάρ ή

όταν πρόκειται να αποθηκεύσετε τα ηλεκτρικά

εργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας

μειώνουν τον κίνδυνο να τεθεί το εργαλείο ακούσια σε

λειτουργία.

δ. Να φυλάτε τα ηλεκτρικά εργαλεία που δε

χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε

άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό

εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες

χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία

είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα χωρίς

κατάλληλη εκπαίδευση.

ε. Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα

κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα ή μήπως έχουν μπλοκάρει, μήπως έχουν σπάσει κομμάτια, καθώς και εάν πληρούνται όλες οι υπόλοιπες προϋποθέσεις που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών

εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

στ. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά.

Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα.

ζ. Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα

αξεσουάρ, τις μύτες εργαλείων κλπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη σας τις συνθήκες εργασίας και την εργασία που θέλετε να εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για

εργασίες πέρα από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5. Τεχνική εξυπηρέτηση α. Εργασίες τεχνικής εξυπηρέτησης του ηλεκτρικού σας

εργαλείου πρέπει να αναλαμβάνουν μόνο έμπειροι τεχνικοί και μόνο χρησιμοποιώντας γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της

ασφάλειας του ηλεκτρικού εργαλείου.

Προειδοποίηση! Συμπληρωματικές προειδοποιήσεις ασφαλείας για παλμικά εργαλεία

u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες

επιφάνειες συγκράτησης όταν εκτελείτε κάποια εργασία κατά την οποία το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή με το δικό του καλώδιο. Ένα εξάρτημα κοπής το οποίο έρχεται σε

επαφή με ηλεκτροφόρο καλώδιο μπορεί να καταστήσει και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου ηλεκτροφόρα και να προκαλέσει ηλεκτροπληξία στο χειριστή του

u Χρησιμοποιείτε σφιγκτήρες ή άλλα πρακτικά μέσα για

να ασφαλίζετε και να στηρίζετε το προς επεξεργασία αντικείμενο σε μια σταθερή βάση. Η συγκράτηση του

κατεργαζόμενου τεμαχίου με το χέρι ή επάνω στο σώμα σας το καθιστά ασταθές και μπορεί να οδηγήσει σε απώλεια του ελέγχου.

Page 87

(Μετάφραση των πρωτότυπων οδηγιών)

Προειδοποίηση! Η επαφή ή η εισπνοή της σκόνης που δημιουργούν οι εφαρμογές λείανσης μπορεί να ενέχουν κίνδυνο για την υγεία του χειριστή και των παρευρισκομένων. Φορέστε μάσκα σκόνης ειδικά σχεδιασμένη για προστασία έναντι της σκόνης και των αναθυμιάσεων και βεβαιωθείτε ότι τα άτομα που βρίσκονται ή εισέρχονται στο χώρο εργασίας είναι επίσης προστατευμένα.

u Μετά τη λείανση, καθαρίστε καλά τη σκόνη. u Να προσέχετε ιδιαίτερα κατά τη λείανση χρωμάτων, τα

οποία ενδέχεται να έχουν ως βάση το μόλυβδο ή κατά τη

λείανση ορισμένων ειδών ξύλου και μετάλλου, τα οποία

ενδέχεται να παράγουν τοξική σκόνη:

t Μην επιτρέπετε σε παιδιά ή εγκύους να εισέρχονται

στο χώρο εργασίας.

t Μην τρώτε, πίνετε ή καπνίζετε στο χώρο εργασίας.

t Συγκεντρώστε όλη τη σκόνη και τα άλλα υπολείμματα

και απορρίψτε τα με τον κατάλληλο τρόπο.

u Η προβλεπόμενη χρήση περιγράφεται στο παρόν

εγχειρίδιο οδηγιών. Η χρήση οποιουδήποτε αξεσουάρ

ή εξαρτήματος ή η εκτέλεση με αυτό το εργαλείο

οποιασδήποτε άλλης εργασίας πέραν από αυτές που

συνιστώνται στο παρόν εγχειρίδιο οδηγιών ενδέχεται να

εγκυμονεί κίνδυνο τραυματισμού ή/και υλικών ζημιών.

u Το αξεσουάρ συνεχίζει να κινείται και μετά την

απελευθέρωση του διακόπτη. Απενεργοποιείτε πάντα

το εργαλείο και περιμένετε να σταματήσει εντελώς το

αξεσουάρ, προτού ακουμπήσετε κάτω το εργαλείο.

u Μην πλησιάζετε τα χέρια σας στην περιοχή κοπής.

Ποτέ μην πλησιάζετε τα χέρια σας κάτω από το

κατεργαζόμενο τεμάχιο για οποιονδήποτε λόγο. Μην

πλησιάζετε τα δάχτυλα ή τον αντίχειρά σας κοντά στην

παλλόμενη λάμα και το σφιγκτήρα της λάμας. Μην

σταθεροποιείτε το πριόνι κρατώντας το από το πέδιλο.

u Διατηρείτε τις λάμες κοφτερές. Οι στομωμένες

ή κατεστραμμένες λάμες μπορεί να προκαλέσουν

παρέκκλιση του πριονιού ή διακοπή της λειτουργίας του

υπό πίεση. Χρησιμοποιείτε πάντα τον κατάλληλο τύπο

πριονόλαμας ανάλογα το υλικό του κατεργαζόμενου

τεμαχίου και τον τύπο κοπής.

u Όταν κόβετε σωλήνες ή αγωγούς βεβαιωθείτε ότι δεν

περιέχουν νερό, ηλεκτρικές καλωδιώσεις, κλπ.

u Μην αγγίζετε το κατεργαζόμενο τεμάχιο ή τη λάμα αμέσως

μετά τη χρήση του εργαλείου. Μπορεί να είναι πολύ

ζεστά.

u Προσέχετε τους κρυφούς κινδύνους και, πριν από την

κοπή τοίχων, δαπέδων ή ταβανιών, ελέγχετε για τυχόν

διερχόμενα καλώδια ή σωλήνες.

Ασφάλεια τρίτων

u Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα

(στα οποία περιλαμβάνονται και τα παιδιά) με μειωμένες φυσικές, αντιληπτικές ή διανοητικές ικανότητες ή άτομα χωρίς εμπειρία και γνώσεις, παρά μόνο εφόσον επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση του εργαλείου από άτομο υπεύθυνο για την ασφάλειά τους.

u Τα παιδιά πρέπει να επιτηρούνται για να διασφαλίζεται

ότι δεν παίζουν με το εργαλείο.

Αναπόφευκτοι κίνδυνοι.

Μπορεί να δημιουργηθούν επιπρόσθετοι αναπόφευκτοι κίνδυνοι όταν χρησιμοποιείτε το εργαλείο, οι οποίοι μπορεί να μην συμπεριλαμβάνονται στις προειδοποιήσεις ασφαλείας που εσωκλείονται. Αυτοί οι κίνδυνοι μπορεί να προκληθούν από κακή χρήση, παρατεταμένη χρήση κτλ. Ακόμα και με την τήρηση των σχετικών κανονισμών ασφαλείας και τη χρήση μέσων προστασίας, ορισμένοι κίνδυνοι δεν είναι δυνατό να εξαλειφθούν. Αυτοί περιλαμβάνουν:

u Τραυματισμούς από το άγγιγμα των περιστρεφόμενων/

κινούμενων εξαρτημάτων.

u Τραυματισμούς από αλλαγή οποιωνδήποτε εξαρτημάτων,

λεπίδων ή αξεσουάρ.

u Τραυματισμούς από παρατεταμένη χρήση του εργαλείου.

Όταν χρησιμοποιείτε οποιοδήποτε εργαλείο για παρατεταμένες χρονικές περιόδους, βεβαιωθείτε ότι κάνετε τακτικά διαλείμματα.

u Προβλήματα ακοής. u Κίνδυνοι στην υγεία που προκαλούνται από την εισπνοή

σκόνης όταν χρησιμοποιείτε το εργαλείο (παράδειγμα:όταν επεξεργάζεστε ξύλο, ειδικά δρυ, οξιά και MDF.)

Δόνηση

Η δηλωμένη τιμή εκπομπής δόνησης που αναφέρεται στα τεχνικά χαρακτηριστικά και τη δήλωση συμμόρφωσης έχει μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο δοκιμής που παρέχεται από το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί επίσης να χρησιμοποιηθεί σε έναν προκαταρκτικό προσδιορισμό της έκθεσης.

Προειδοποίηση! Η τιμή εκπομπής δόνησης κατά την πραγματική χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με το τρόπο που χρησιμοποιείται το εργαλείο. Η στάθμη δόνησης μπορεί να αυξηθεί πάνω από τη στάθμη που έχει δηλωθεί.

Page 88

(Μετάφραση των πρωτότυπων οδηγιών)

Κατά τον προσδιορισμό της έκθεσης σε δόνηση για τον καθορισμό των απαιτούμενων μέτρων ασφάλειας σύμφωνα με την οδηγία 2002/44/EΚ για την προστασία προσώπων που χρησιμοποιούν συχνά ηλεκτρικά εργαλεία στην εργασία τους, μια προσεγγιστική εκτίμηση της έκθεσης σε δόνηση πρέπει να λαμβάνει υπόψη τις πραγματικές συνθήκες χρήσης και τον τρόπο χρήσης του εργαλείου, συμπεριλαμβανομένων και όλων των επιμέρους τμημάτων του κύκλου εργασίας, όπως, πόσες φορές τέθηκε το εργαλείο εκτός λειτουργίας, πότε είναι σε λειτουργία χωρίς φορτίο επιπρόσθετα στο χρόνο πίεσης της σκανδάλης.

Ετικέτες στο εργαλείο

Τα ακόλουθα εικονογράμματα εμφανίζονται στο εργαλείο:

Προειδοποίηση! Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.

Προειδοποίηση! Όταν χρησιμοποιείτε αυτό το εργαλείο, να φοράτε πάντοτε μάσκα προστασίας από σκόνη.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Αυτό το εργαλείο διαθέτει διπλή μόνωση, επομένως δεν απαιτείται καλώδιο γείωσης. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα στοιχείων.

u Αν το καλώδιο ρεύματος έχει υποστεί φθορά, πρέπει

να αντικατασταθεί από τον κατασκευαστή ή από ένα

εξουσιοδοτημένο κέντρο επισκευών της Stanley Fat Max,

ώστε να μην αποτελέσει κίνδυνο.

Χαρακτηριστικά

Αυτό το εργαλείο διαθέτει μερικά ή όλα από τα παρακάτω χαρακτηριστικά.

1. Διακόπτης On/Off

2. Περιστροφικό χειριστήριο μεταβλητής ταχύτητας

3. Super-lokTM Μοχλός ασφάλισης αξεσουάρ χωρίς

εργαλεία

4. Βάση λείανσης

5. Προσαρμογέας εξαγωγής σκόνης (εικ. E όπου παρέχεται)

6. Προσαρμογέας εξαρτήματος με εργαλείο (αποστάτης)

7. Προσαρμογέας εξαρτήματος με εργαλείο (Μπουλόνι

στερέωσης)

8. Οδηγός κοπής/βάθους)

Αξεσουάρ

Αυτό το εργαλείο διαθέτει μερικά ή όλα από τα παρακάτω αξεσουάρ. Η απόδοση του εργαλείου σας εξαρτάται από τα αξεσουάρ που χρησιμοποιούνται. Τα αξεσουάρ της Stanley Fat Max έχουν κατασκευαστεί μηχανικά με πρότυπα υψηλής ποιότητας και είναι σχεδιασμένα για να ενισχύουν την απόδοση του εργαλείου σας. Χρησιμοποιώντας αυτά τα αξεσουάρ, θα εξασφαλίσετε την καλύτερη δυνατή απόδοση του εργαλείου σας.

Πριονόλαμα κοπής με βύθισμα ακριβείας για ξύλινα υλικά, μαλακά πλαστικά. (Αριθμός ανταλλακτικού STA26105-XJ)

Διαχωρισμός, κοπή με βύθισμα και κοπή κοντά σε επιφάνειες ξύλου και μαλακών πλαστικών. Ιδανικό για εργασίες σε πόρτες, σοβατεπί, περβάζια παραθύρων, και δάπεδα.

Πριονόλαμα κοπής με βύθισμα ακριβείας για ξύλο και μέταλλο. (Αριθμός ανταλλακτικού STA26110-XJ)

Διαχωρισμός, κοπή με βύθισμα και κοντά σε επιφάνειες ξύλου και πλαστικού, μη σιδηρούχων σωλήνων με λεπτά τοιχώματα και προεξοχών, καρφιών και βιδών.

Πριονόλαμα κοπής με βύθισμα ακριβείας για ξύλο και μέταλλο. (Αριθμός ανταλλακτικού STA26115-XJ)

Διαχωρισμός, κοπή με βύθισμα και κοντά σε επιφάνειες ξύλου και πλαστικού, μη σιδηρούχων σωλήνων με λεπτά τοιχώματα και προεξοχών.

Πριονόλαμα κυκλικού τομέα. (Αριθμός ανταλλακτικού STA26120-XJ)

Λάμα μακράς διάρκειας η οποία είναι ιδανική για την κοπή ξύλου, πλαστικού, σιδηρούχων και μη σιδηρούχων υλικών με λεπτά τοιχώματα.

Page 89

(Μετάφραση των πρωτότυπων οδηγιών)

Άκαμπτη ξύστρα. (Αριθμός ανταλλακτικού - STA26135-XJ)

Ιδανική για την αφαίρεση σκληρών και μαλακών υλικών από επίπεδες επιφάνειες όπως την αφαίρεση δαπέδων βινυλίου, συγκολλητικού μοκέτας, συγκολλητικού πλακιδίων δαπέδου, κονιάματος, βαφής και βερνικιού.

Εύκαμπτη ξύστρα. (Αριθμός ανταλλακτικού - STA26140-XJ)

Ιδανική για την αφαίρεση ελαστομερούς υλικού από σκληρές επίπεδες επιφάνειες σε δύσκολα στην πρόσβαση σημεία όπως είναι τα στεγανοποιητικά σιλικόνης και άλλα υλικά καλαφατίσματος.

Λεπίδα καρβιδίου αφαίρεσης κονιάματος. (Αριθμός ανταλλακτικού - STA26125-XJ)

Επιφάνεια με επίστρωση καρβιδίου ιδανική για τον καθαρισμό κονιάματος και συγκολλητικού πλακιδίων από επίπεδες επιφάνειες και για την ταχεία αφαίρεση όγκων ξύλου, μοριοσανίδας και breglass.

Ράσπα καρβιδίου. (Αριθμός ανταλλακτικού - STA26130-XJ)

Επιφάνεια με επίστρωση καρβιδίου ιδανική για την αφαίρεση κονιάματος και για την αφαίρεση όγκων πλαστικού, μοριοσανίδας και breglass.

Φύλλα λείανσης. (Αριθμός ανταλλακτικού - STA32348-XJ)

Διαφόρων βαθμών για τη λείανση ξύλου, βαμμένων και βερνικωμένων επιφανειών.

Συναρμολόγηση

Τοποθέτηση και αφαίρεση των εξαρτημάτων (εικ. A - G)

Προειδοποίηση! Πριν τοποθετήσετε ένα εξάρτημα,

αποσυνδέστε το εργαλείο από την πρίζα.

Τοποθέτηση ενός εξαρτήματος Stanley Fat Max (εικ. A - C)

u Κρατήστε το εργαλείο και πιέστε το μοχλό ασφάλισης

αξεσουάρ (3).

u Περάστε το αξεσουάρ (9) μεταξύ του άξονα της υποδοχής

αξεσουάρ, εξασφαλίζοντας ότι το αξεσουάρ εμπλέκεται και στους οκτώ πείρους στην υποδοχή και είναι στο ίδιο επίπεδο με τον άξονα.

u Ελευθερώστε το μοχλό ασφάλισης αξεσουάρ.

Σημείωση: Ορισμένα εξαρτήματα, όπως ξύστρες και λάμες μπορούν να τοποθετηθούν υπό γωνία εάν απαιτείται (εικ. C).

Αφαίρεση ενός εξαρτήματος Stanley Fat Max (εικ. A)

u Κρατήστε το εργαλείο και πιέστε το μοχλό ασφάλισης

αξεσουάρ (3).

u Τραβήξτε το αξεσουάρ από το εργαλείο, εξασφαλίζοντας

ότι το αξεσουάρ απεμπλέκεται και από τους οκτώ πείρους στην υποδοχή.

u Ελευθερώστε το μοχλό ασφάλισης αξεσουάρ.

Προειδοποίηση: Κατά την αφαίρεση εξαρτημάτων πρέπει να φοράτε γάντια, καθώς μπορεί να έχουν θερμανθεί κατά τη χρήση.

Τοποθέτηση ενός φύλλου λείανσης (εικ. D)

u Ευθυγραμμίστε το φύλλο λείανσης (10) με τη βάση

λείανσης (4), όπως φαίνεται στην εικόνα.

u Πιέστε το φύλλο σταθερά και ομοιόμορφα πάνω στη

βάση λείανσης, φροντίζοντας ώστε οι οπές του φύλλου να συμπίπτουν με τις αντίστοιχες της βάσης.

Αφαίρεση ενός φύλλου λείανσης

u Τραβήξτε το φύλλο λείανσης από τη βάση λείανσης (4).

Προειδοποίηση! Μην χρησιμοποιήσετε ποτέ τη βάση λείανσης χωρίς να έχει τοποθετηθεί φύλλο λείανσης ή αξεσουάρ.

Τοποθέτηση του προσαρμογέα εξαγωγής σκόνης (εικ. E)

u Ευθυγραμμίστε τον προσαρμογέα εξαγωγής σκόνης (5)

με τη βάση λείανσης (4), όπως φαίνεται.

u Πιέστε τον προσαρμογέα σταθερά και ομοιόμορφα στη

βάση λείανσης.

u Ασφαλίστε τον προσαρμογέα περιστρέφοντας το

ασφαλιστικό παξιμάδι (11) δεξιόστροφα.

u Συνδέστε μια ηλεκτρική σκούπα στον προσαρμογέα

εξαγωγής σκόνης.

Αφαίρεση του προσαρμογέα εξαγωγής σκόνης

u Περιστρέψτε το ασφαλιστικό παξιμάδι (11)

αριστερόστροφα.

u Τραβήξτε τον προσαρμογέα εξαγωγής σκόνης (5) από τη

βάση λείανσης (4).

Page 90

(Μετάφραση των πρωτότυπων οδηγιών)

Τοποθέτηση του οδηγού βάθους/κοπής (εικ. F)

Ο οδηγός βάθους/κοπής επιτρέπει την ακριβή κοπή υλικών, σε καθορισμένο βάθος και την ακριβέστερη τήρηση μιας επισημασμένης γραμμής κοπής.

u Τοποθετήστε το εξάρτημα βάθους/κοπής (8) εισαγάγοντας

τα ωτία στον οδηγό μέσα στις υποδοχές του κυρίως

σώματος.

u Ασφαλίστε το εξάρτημα στο κυρίως σώμα με τον κοχλία

(12) και συσφίγξτε με το παρεχόμενο εξάγωνο κλειδί.

u Εισαγάγετε τον οδηγό (13) στην απαιτούμενη θέση και

ασφαλίστε γυρίζοντας το μοχλό ρύθμισης βάθους/κοπής

(14) δεξιόστροφα.

Τοποθέτηση εναλλακτικών αξεσουάρ (εικ. G)

u Τοποθετήστε τον αποστάτη (6) επάνω στο κολάρο (15). u Τοποθετήστε το εναλλακτικό αξεσουάρ (16) επάνω στο

κολάρο (15).

u Στερεώστε σταθερά το μπουλόνι στερέωσης (7) στη θέση

του για να εξασφαλίσετε μια σφικτή συναρμογή για το

εναλλακτικό εξάρτημα (16). Σημείωση: Ο αποστάτης και το μπουλόνι στερέωσης δεν χρησιμοποιούνται για την τοποθέτηση εξαρτημάτων της Stanley Fat Max. Τα αξεσουάρ της Stanley Fat Max τοποθετούνται χρησιμοποιώντας το μοχλό ασφάλισης αξεσουάρ, χωρίς εργαλεία Super-lokTM.

Χρήση

Προειδοποίηση! Αφήστε το εργαλείο να λειτουργήσει με το

δικό του ρυθμό. Μην το υπερφορτώνετε.

Προειδοποίηση! Πριν την κοπή σε τοίχο, δάπεδο ή ταβάνι, ελέγχετε για τυχόν διερχόμενα καλώδια και σωλήνες.

Έλεγχος μεταβλητής ταχύτητας (εικ. Η)

Το χειριστήριο μεταβλητής ταχύτητας σας επιτρέπει να προσαρμόζετε την ταχύτητα του εργαλείου στην εφαρμογή.

u Θέστε το περιστροφικό χειριστήριο μεταβλητής ταχύτητας

(2) στην επιθυμητή θέση. Στη θέση 1 το εργαλείο θα

λειτουργεί σε χαμηλή ταχύτητα, 10,000 min-1. Στη θέση 6

το εργαλείο θα λειτουργεί στη μέγιστη ταχύτητα, 22,000

min-1.

Ενεργοποίηση και απενεργοποίηση (εικ. I)

u Για να θέσετε το εργαλείο σε λειτουργία, σύρετε το

διακόπτη on/off (1) προς τα εμπρός (θέση I).

u Για να θέσετε το εργαλείο εκτός λειτουργίας, σύρετε το

διακόπτη on/off (1) προς τα πίσω (θέση O).

Οδηγός κοπής (εικ. F & J)

Αυτή η λειτουργία επιτρέπει την ακριβέστερη κοπή σε επισημασμένη γραμμή.

u Για να χρησιμοποιήσετε τον οδηγό κοπής, εισαγάγετε

τον οδηγό (13) όπως φαίνεται στην εικόνα J μέσα στην μπροστινή υποδοχή του εξαρτήματος οδηγού βάθους/ κοπής (8).

u Προσαρμόστε το μήκος του οδηγού τραβώντας προς τα

έξω ή σπρώχνοντας προς τα μέσα, για να επιτύχετε το επιθυμητό βάθος κοπής.

u Ασφαλίστε τον οδηγό στη θέση του γυρίζοντας το μοχλό

ρύθμισης βάθους/κοπής (12) δεξιόστροφα. Για να απελευθερώσετε τον οδηγό, γυρίστε το μοχλό ρύθμισης βάθους/κοπής αριστερόστροφα.

Οδηγός βάθους (εικ. F & Κ)

Αυτή η λειτουργία επιτρέπει την ακριβή κοπή υλικού σε προκαθορισμένο βάθος.

u Για να χρησιμοποιήσετε τον οδηγό βάθους, εισαγάγετε

τον οδηγό (13) όπως φαίνεται στην εικόνα Κ μέσα στην μπροστινή υποδοχή του εξαρτήματος οδηγού βάθους/ κοπής (8).

u Προσαρμόστε το μήκος του οδηγού τραβώντας προς τα

έξω ή σπρώχνοντας προς τα μέσα, για να επιτύχετε το επιθυμητό βάθος κοπής.

u Ασφαλίστε τον οδηγό στη θέση του γυρίζοντας το μοχλό

Συμβουλές για άριστη χρήση

u Πάντα να κρατάτε το εργαλείο σωστά. Για εργασία

ακριβείας, κρατάτε το εργαλείο κοντά στο εμπρός μέρος.

u Όποτε είναι δυνατό, στερεώνετε το κατεργαζόμενο

τεμάχιο με σφιγκτήρα, ειδικά όταν χρησιμοποιείτε λάμες κοπής.

u Μην ασκείτε μεγάλη πίεση στο εργαλείο. u Χρησιμοποιείτε πάντα τον κατάλληλο τύπο αξεσουάρ

ανάλογα με το υλικό του κατεργαζόμενου τεμαχίου και τον τύπο κοπής.

u Να ελέγχετε τακτικά την κατάσταση των αξεσουάρ. Να το

αντικαθιστάτε όταν το κρίνετε απαραίτητο.

u Σημειώστε το επιθυμητό σημείο έναρξης. u Ενεργοποιήστε το εργαλείο και εισαγάγετε αργά τα

αξεσουάρ στο κατεργαζόμενο τεμάχιο στο επιθυμητό σημείο έναρξης.

u Σφίξτε ένα κομμάτι κόντρα πλακέ ή μαλακό ξύλο στο πίσω

μέρος του κατεργαζόμενου τεμαχίου και κόψτε τα και τα δύο προκειμένου να επιτύχετε μια καθαρή κοπή.

u Μην πιέζετε με δύναμη τη λάμα κοπής στο κατεργαζόμενο

τεμάχιο. Σημειώστε ότι η κοπή μεταλλικών ελασμάτων συνήθως απαιτεί περισσότερο χρόνο από το πριόνισμα σε ξύλινα κατεργαζόμενα τεμάχια.

u Κατά την κοπή μετάλλου απλώστε ένα λεπτό στρώμα

λαδιού κατά μήκος της γραμμής κοπής πριν εκτελέσετε την κοπή.

Page 91

(Μετάφραση των πρωτότυπων οδηγιών)

u Όταν λειαίνετε νέες στρώσεις βαφής προτού περάσετε

μια νέα στρώση, χρησιμοποιήστε πολύ ψιλό γυαλόχαρτο.

u Σε πολύ ανώμαλες επιφάνειες ή όταν αφαιρείτε στρώσεις

βαφής, ξεκινήστε με χοντρό γυαλόχαρτο. Σε άλλες

επιφάνειες ξεκινήστε με γυαλόχαρτο μέσου μεγέθους

κόκκου. Και στις δύο περιπτώσεις, αλλάξτε σταδιακά σε

ψιλότερο γυαλόχαρτο για να είναι λεία η επιφάνεια μετά

την επεξεργασία.

u Συμβουλευτείτε τον έμπορό σας για περισσότερες

πληροφορίες σχετικά με τα διαθέσιμα αξεσουάρ.

Συντήρηση

Αυτή η συσκευή/εργαλείο με καλώδιο/χωρίς καλώδιο της Stanley Fat Max έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση. Η αδιάλειπτη και ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό του.

Προειδοποίηση! Πριν πραγματοποιήσετε οποιαδήποτε συντήρηση σε ηλεκτρικά εργαλεία με καλώδιο/χωρίς καλώδιο:

u Απενεργοποιήστε και αποσυνδέστε τη συσκευή/εργαλείο

από την πρίζα.

u Ή απενεργοποιήστε και αφαιρέστε την μπαταρία από

τη συσκευή/εργαλείο, εάν η συσκευή/εργαλείο διαθέτει

ξεχωριστή μπαταρία.

u Ή χρησιμοποιήστε την μπαταρία μέχρι να αδειάσει

εντελώς και στη συνέχεια απενεργοποιήστε.

u Να καθαρίζετε τακτικά τις εγκοπές εξαερισμού της

συσκευής/εργαλείου/φορτιστή με μια μαλακή βούρτσα ή

με ένα στεγνό πανί.

u Να καθαρίζετε τακτικά το περίβλημα του μοτέρ με

ένα υγρό πανί. Μη χρησιμοποιείτε λειαντικά ή υγρά

καθαρισμού που περιέχουν διαλυτικά.

Αντικατάσταση του ρευματολήπτη (Η.Β. & Ιρλανδία μόνο)

Αν χρειαστεί να εγκαταστήσετε έναν καινούριο ρευματολήπτη (φις):

u Απορρίψτε με ασφαλή τρόπο το παλιό φις. u Συνδέστε τον καφέ αγωγό στον ηλεκτροφόρο ακροδέκτη

του νέου ρευματολήπτη.

u Συνδέστε τον μπλε αγωγό στον ουδέτερο ακροδέκτη.

Προειδοποίηση! Δεν χρειάζεται καμία σύνδεση στον ακροδέκτη γείωσης. Ακολουθήστε τις οδηγίες τοποθέτησης που παρέχονται με τους καλής ποιότητας ρευματολήπτες (φις). Προτεινόμενη ασφάλεια τήξης: 5 A.

Προστασία του περιβάλλοντος

Επιλεκτική περισυλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα κοινά οικιακά απορρίμματα.

Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Stanley Fat Max χρειάζεται αντικατάσταση ή ότι δεν το χρειάζεστε άλλο, μην το απορρίψετε μαζί με τα κοινά οικιακά απορρίμματα αλλά διαθέστε αυτό το προϊόν για ξεχωριστή περισυλλογή.

Η ξεχωριστή περισυλλογή των μεταχειρισμένων προϊόντων και των υλικών συσκευασίας επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Με την επαναχρησιμοποίηση των ανακυκλωμένων υλικών αποτρέπεται η μόλυνση του περιβάλλοντος και μειώνεται η ζήτηση πρώτων υλών.

Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να προβλέπουν την ξεχωριστή περισυλλογή των ηλεκτρικών συσκευών που προέρχονται από νοικοκυριά σε δημοτικές εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα καινούργιο προϊόν.

H Stanley Europe δίνει τη δυνατότητα ανακύκλωσης των προϊόντων της Stanley Fat Max που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους μας.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Stanley Europe στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, μια λίστα με τα εξουσιοδοτημένα κέντρα επισκευών της Stanley Europe και πλήρεις λεπτομέρειες για τις υπηρεσίες που παρέχονται μετά την πώληση καθώς και στοιχεία επικοινωνίας υπάρχουν στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com

Τεχνικά χαρακτηριστικά

FME650 (Τύπος 1)

Τάση V

230

Ταχύτητα χωρίς φορτίο

ελάχ.

-1

10,000-22,000

Γωνία ταλάντωσης Μοίρες

1.4 - 2.8

Ισχύς

300

Βάρος

kg 1.53

Page 92

(Μετάφραση των πρωτότυπων οδηγιών)

Στάθμη ηχητικής πίεσης, μετρημένης σύμφωνα με το πρότυπο EN 60745:

Ηχητική πίεση (L

) 90 dB(A), αβεβαιότητα (K) 3 dB(A)

Ηχητική ισχύς (L

) 101 dB(A), αβεβαιότητα (K) 3 dB(A)

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριών αξόνων) κατά EN 60745:

Κοπή ξύλου (a

h, CW

) 4.5 m/s2, αβεβαιότητα (K) 1.5 m/s

Κοπή μετάλλου (a

h, CM

) 10.3 m/s2, αβεβαιότητα (K) 1.5 m/s

Λείανση (ah) 11.4 m/s2, αβεβαιότητα (K) 1.5 m/s

Δήλωση συμμόρφωσης ΕΚ

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

FME650

Η Stanley Europe δηλώνει ότι τα προϊόντα αυτά

που περιγράφονται στα "τεχνικά χαρακτηριστικά"

συμμορφώνονται με:

2006/42/EΚ, EN 60745-1, EN 60745-2-4

Αυτά τα προϊόντα συμμορφώνονται επίσης με την οδηγία

2004/108/ΕΚ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες,

παρακαλείστε να επικοινωνήσετε με την Stanley Europe στην

παρακάτω διεύθυνση ή να ανατρέξετε στο πίσω μέρος του

εγχειριδίου.

Ο κάτωθι υπογεγραμμένος είναι υπεύθυνος για την κατάρτιση

του τεχνικού φακέλου και δηλώνει τα παρόντα εκ μέρους της

Stanley Europe.

Kevin Hewitt

Αντιπρόεδρος παγκόσμιας μηχανικής

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgium

26/06/2013

Εγγύηση

Η Stanley Europe είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει μια εξαιρετική εγγύηση για τους επαγγελματίες χρήστες του προϊόντος. Αυτή η δήλωση εγγύησης είναι επιπρόσθετη στα και δεν επηρεάζει με κανένα τρόπο τα συμβατικά δικαιώματα σας ως ιδιώτη μη επαγγελματία χρήστη. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ ΕΝΟΣ ΕΤΟΥΣ

Εάν το προϊόν σας Stanley Fat Max καταστεί ελαττωματικό λόγω ελαττωματικών υλικών ή εργασίας εντός 12 μηνών από την ημερομηνία αγοράς, η Stanley Ευρώπη αναλαμβάνει να αντικαταστήσει όλα τα ελαττωματικά μέρη δωρεάν ή – κατά την κρίση μας – να αντικαταστήσει τη μονάδα χωρίς χρέωση, υπό τον όρο ότι:

u Το προϊόν δεν έχει υποστεί κακομεταχείριση και έχει

χρησιμοποιηθεί σύμφωνα με το εγχειρίδιο οδηγιών.

u Το προϊόν έχει υποβληθεί σε φυσιολογική φθορά, u Δεν έχει γίνει προσπάθεια επισκευής από μη

εξουσιοδοτημένα άτομα.

u Υπάρχει απόδειξη αγοράς. u Το προϊόν Stanley Fat Max επιστρέφεται πλήρες, με όλα

τα αυθεντικά εξαρτήματα Εάν επιθυμείτε να εγείρετε αξιώσεις, επικοινωνήστε με τον πωλητή σας ή ελέγξτε την τοποθεσία του πλησιέστερου εξουσιοδοτημένου κέντρο επισκευών Stanley Fat Max στον κατάλογο της Stanley Fat Max ή επικοινωνήστε με το τοπικό σας γραφείο της Stanley στη διεύθυνση που αναγράφεται στο παρόν εγχειρίδιο. Εναλλακτικά, μια λίστα με τα εξουσιοδοτημένα κέντρα επισκευών της Stanley Fat Max και πλήρεις λεπτομέρειες για τις υπηρεσίες που παρέχονται μετά την πώληση διατίθενται στο Διαδίκτυο, στη διεύθυνση:www. stanley.eu/3

Page 93

Page 94

Page 95

Page 96

90599279 REV-0 07/2013

België/Belgique Stanley Fat Max Tel. +32 70 220 065 E. Walschaertstraat 14-16 Tel. +32 70 220 066 2800 Mechelen Fax +32 15 473 799 Belgium www.stanleytools.eu Enduser.be@SBDinc.com Danmark Stanley Fat Max Tel. 70 20 15 10 Farveland 1B Fax 70 22 49 10 2600 Glostrup www.stanleyworks.dk Deutschland Stanley Fat Max Tel. 06126 21-0 Black & Decker Str. 40, D - 65510 Idstein Fax 06126 21-2980 Ελλάδα Stanley Fat Max. Τηλ. 210 8981-616 Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159 Φαξ 210 8983-570 166 74 Гλυφάδα - Αθήνα www.blackanddecker.com España Stanley Fat Max. Tel. 934 797 400 Parc de Negocis “Mas Blau” Fax 934 797 419 Edicio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona) France Stanley Fat Max Tel. 04 72 20 39 20 5 allée des Hêtres Fax 04 72 20 39 00 B.P. 30084 69579 Limonest Cédex Helvetia Stanley Fat Max Tel. 026-6749391 Gewerbezone Seeblick Fax 026-6749394 3213 Kleinbösingen Italia Stanley Fat Max Tel. 039-23871 Viale Elvezia 2 Fax 039-2387592 20052 Monza (MI) Numero verde 800-213935 Nederland Stanley Fat Max Tel. +31 164 283 065 Joulehof 12, 4622 RG Bergen op Zoom Fax +31 164 283 200 Norge Stanley Fat Max Tlf. 45 25 13 00 Postboks 4613, Nydalen Fax 45 25 08 00 0405 Oslo www.blackanddecker.no Österreich Stanley Fat Max Tel. 01 66116-0 Oberlaaerstraße 248, A-1230 Wien Fax 01 66116-614 Portugal Stanley Fat Max Tel. 214667500 Centro de Escritórios de Sintra Avenida Fax 214667580 Almirante Gago Coutinho, 132/134, Edifício 142710-418 Sintra 2710-418 Lisboa Suomi Stanley Fat Max Puh. 010 400 430 Tekniikantie 12, 02150 Espoo Faksi 0800 411 340 Almirante Gago Coutinho, 132/134, Edifício 142710-418 Sintra 2710-418 Lisboa Sverige Stanley Fat Max Tel. 031-68 60 60 Box 94, 431 22 Mölndal Fax 031-68 60 80 United Kingdom Stanley Fat Max Tel. 01753 511234 210 Bath Road Fax 01753 551155 Slough, Berkshire SL1 3YD

Middle East & Africa Stanley Fat Max Tel. +971 4 8863030 P.O.Box - 17164 Fax +971 4 8863333

Jebel Ali (South Zone), Dubai, UAE
