ENGLISH

(Original instructions)

Intended use

Your Stanley Fat Max FMC011 drill/screwdriver has been
designed for screwdriving applications and for drilling in wood,
metal and plastics. This tool is intended for professional and
private, non professional users.

Safety instructions

General power tool safety warnings

@

Warning! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions listed below may result in electric

shock, re and/or serious injury.

Save all warnings and instructions for future reference.
The term "power tool" in all of the warnings listed below refers
to your mains operated (corded) power tool or battery oper­ated (cordless) power tool.

1. Work area safety
a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases

or dust. Power tools create sparks which may ignite the
dust or fumes.

c. Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2. Electrical safety
a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs
with earthed (grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of
electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of

electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of

electric shock.

3. Personal safety
a. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a

power tool while you are tired or under the inuence

of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal

injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal

injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or

energising power tools that have the switch on invites
accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can

reduce dust-related hazards.

4. Power tool use and care
a. Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it was

designed.

b. Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

4

ENGLISH

(Original instructions)

e. Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any
other condition that may affect the power tools
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

5. Battery tool use and care

a. Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of re when used with

another battery pack.

b. Use power tools only with specically designated

battery packs. Use of any other battery packs may create

a risk of injury and re.

c. When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,
nails, screws, or other small metal objects, that can
make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a re.

d. Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, ush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

6. Service

a. Have your power tool serviced by a qualied repair

person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.

Additional power tool safety warnings

@

Warning! Additional safety warnings for drills
and impact drivers

u Wear ear protectors with impact drills. Exposure to

noise can cause hearing loss.

u Use auxiliary handles supplied with the tool. Loss of

control can cause personal injury.

u Hold power tool by insulated gripping surfaces when

performing an operation where the fastener may
contact hidden wiring. Fasteners contacting a "live" wire

may make exposed metal parts of the power tool "live"
and could give the operator an electric shock.

u Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body leaves it unstable and
may lead to loss of control.

u This tool is not intended for use by persons (including

children) with reduced physical, sensory or mental capa­bilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use
of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.

u The intended use is described in this instruction manual.

The use of any accessory or attachment or performance
of any operation with this tool other than those recom­mended in this instruction manual may present a risk of

personal injury and/or damage to property.

Safety of others

u This appliance can be used by children aged from 8 years

and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concern­ing use of the appliance in a safe way and understand the
hazards involved.

u Children shall not play with the appliance. Cleaning and

user maintenance shall not be made by children without
supervision.

Residual risks.

Additional residual risks may arise when using the tool which
may not be included in the enclosed safety warnings. These
risks can arise from misuse, prolonged use etc.
Even with the application of the relevant safety regulations
and the implementation of safety devices, certain residual
risks can not be avoided. These include:

u Injuries caused by touching any rotating/moving parts.
u Injuries caused when changing any parts, blades or ac-

cessories.

u Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular
breaks.

u Impairment of hearing.
u Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially
oak, beech and MDF.)

Vibration

The declared vibration emission values stated in the technical
data and the declaration of conformity have been measured in
accordance with a standard test method provided by EN60745
and may be used for comparing one tool with another. The

5

ENGLISH

(Original instructions)

declared vibration emission value may also be used in a
preliminary assessment of exposure.
Warning! The vibration emission value during actual use of
the power tool can differ from the declared value depending
on the ways in which the tool is used. The vibration level may
increase above the level stated.

When assessing vibration exposure to determine safety
measures required by 2002/44/EC to protect persons regularly
using power tools in employment, an estimation of vibration
exposure should consider, the actual conditions of use and the
way the tool is used, including taking account of all parts of the
operating cycle such as the times when the tool is switched off
and when it is running idle in addition to the trigger time.

Labels on tool

The following symbols along with the date code are shown on
the tool:

:

Warning! To reduce the risk of injury, the user

must read the instruction manual.

Additional safety instructions for batteries and
chargers

Batteries

u Never attempt to open for any reason.
u Do not expose the battery to water.
u Do not store in locations where the temperature may

exceed 40 °C.

u Charge only at ambient temperatures between 10 °C and

40 °C.

u Charge only using the charger provided with the tool.
u When disposing of batteries, follow the instructions given

in the section "Protecting the environment".

p

Do not attempt to charge damaged batteries.

Chargers

u Use your Stanley Fat Max charger only to charge the bat-

tery in the tool with which it was supplied. Other batteries

could burst, causing personal injury and damage.

u Never attempt to charge non-rechargeable batteries.
u Have defective cords replaced immediately.
u Do not expose the charger to water.
u Do not open the charger.
u Do not probe the charger.

$

The charger is intended for indoor use only.

Read the instruction manual before use.

Electrical safety

#

Your charger is double insulated; therefore no
earth wire is required. Always check that the
mains voltage corresponds to the voltage on the
rating plate. Never attempt to replace the charger
unit with a regular mains plug.

u If the supply cord is damaged, it must be replaced by the

manufacturer or an authorised Stanley Fat Max Service
Centre in order to avoid a hazard.

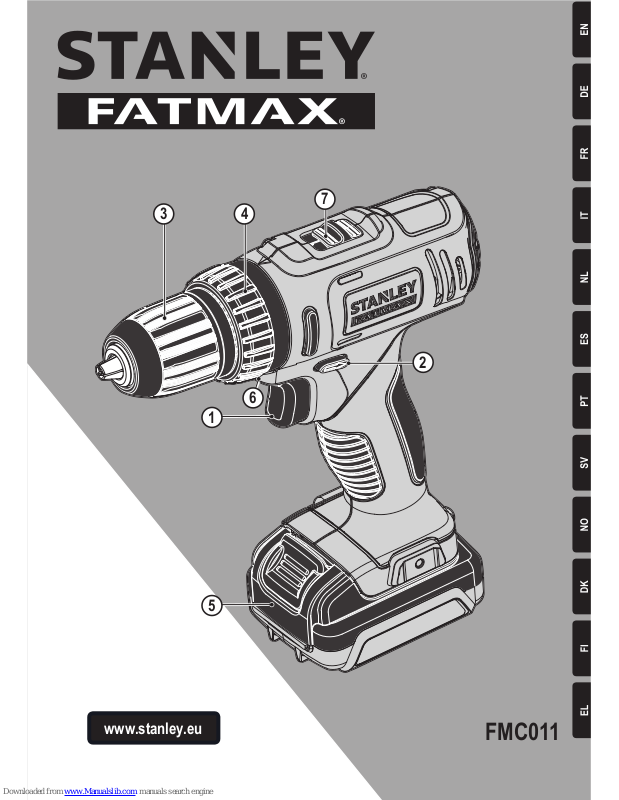

Features

This tool includes some or all of the following features.

1. Variable speed switch

2. Forward/reverse slider

3. Chuck

4. Chuck collar

5. Battery

6. LED work light

7. Speed selector

Fig. A

8. Charger

9. Charging indicator

Assembly

Warning! Before assembly, remove the battery from the tool.

Fitting and removing the battery (g. B)

u To t the battery (5), line it up with the receptacle on the

tool. Slide the battery into the receptacle and push until
the battery snaps into place.

u To remove the battery, push the release buttons (5a) while

at the same time pulling the battery out of the receptacle.

Fitting and removing a drill bit or screwdriver bit

This tool is tted with a keyless chuck to allow for an easy

exchange of bits.

u Lock the tool by setting the forward/reverse slider (2) to

the centre position.

u Grasp the chuck (3) and rotate it in the counterclockwise

direction, as viewed from the chuck end.

u Insert the bit shaft into the chuck.
u Firmly tighten the chuck by rotating it in the clockwise

direction as viewed from the chuck end.
Warning! Do not attempt to tighten drill bits (or any other
accessory) by gripping the front part of the chuck and turning
the tool on.

6

ENGLISH

(Original instructions)

Damage to the chuck and personal injury may occur when

changing accessories in this manner.

Use

Warning! Let the tool work at its own pace. Do not overload.

Charging the battery (g. A)

The battery needs to be charged before rst use and whenev­er it fails to produce sufcient power on jobs that were easily

done before. The battery may become warm while charging;
this is normal and does not indicate a problem.

Warning! Do not charge the battery at ambient temperatures
below 10 °C or above 40 °C. Recommended charging tem­perature: approx. 24 °C.

Note: The charger will not charge a battery if the cell
temperature is below approximately 10 °C or above 40 °C.
The battery should be left in the charger and the charger
will begin to charge automatically when the cell tempera­ture warms up or cools down.

u To charge the battery (5), insert it into the charger (8).

The battery will only t into the charger in one way. Do

not force. Be sure that the battery is fully seated in the
charger.

u Plug in the charger and switch on at the mains.

The charging indicator (9) will ash green continuously

(slowly).
The charge is complete when the charging indicator (9) lights
green continuously. The charger and the battery can be left

connected indenitely with the LED illuminated. The LED will
change to ashing green (charging) state as the charger occa-

sionally tops up the battery charge. The charging indicator (9)
will be lit as long as the battery is connected to the plugged-in
charger.

u Charge discharged batteries within 1 week. Battery life will

be greatly diminished if stored in a discharged state.

Leaving the battery in the charger

The charger and battery pack can be left connected with the

LED glowing indenitely. The charger will keep the battery

pack fresh and fully charged.

Charger diagnostics

If the charger detects a weak or damaged battery, the

charging indicator (9) will ash red at a fast rate. Proceed as

follows:

u Re-insert the battery (5).
u If the charging indicators continues ashing red at a fast

rate, use a different battery to determine if the charging
process works properly.

u If the replaced battery charges correctly, the original

battery is defective and should be returned to a service
centre for recycling.

u If the new battery gives the same indication as the original

battery, take the charger to be tested at an authorised

service centre.

Note: It may take as long as 60 minutes to determine that
the battery is defective. If the battery is too hot or too
cold, the LED will alternately blink red, fast and slow, one

ash at each speed and repeat.

Selecting the direction of rotation (g. C)

For tightening, use forward (clockwise) rotation. For loosening,
use reverse (counterclockwise) rotation.

u To select forward rotation, push the forward/reverse slider

(2) to the left.

u To select reverse rotation, push the forward/reverse slider

to the right.

u To lock the tool, set the forward/reverse slider into the

centre position.

Selecting the torque (g. E)

This tool is tted with a collar to set the torque for various

screwdriving and drilling applications. Large screws and hard
workpiece materials require a higher torque setting than small

screws and soft workpiece materials. For the denition of the

symbol refer to the listing below

u For drilling in wood, metal and plastics, set the torque

adjustment collar (4) to the b symbol.

u For screwdriving, set the collar to the desired setting. If

you do not yet know the appropriate setting, proceed as

follows.

u Set the torque adjustment collar (4) to the lowest torque

setting.

u Tighten the rst screw.

u If the clutch ratchets before the desired result is

achieved, increase the collar setting and continue
tightening the screw. Repeat until you reach the correct
setting. Use this setting for the remaining screws.

Speed selector (g. D)

u For drilling in steel and for screwdriving applications, slide

the speed selector (7) towards the rear of the tool (1st

gear).

u For drilling in materials other than steel, slide the speed

selector (7) towards the front of the tool (2nd gear).

Drilling/screwdriving

u Select forward or reverse rotation using the forward/re-

verse slider (2).

u To switch the tool on, press the switch (1). The tool speed

depends on how far you press the switch.

u To switch the tool off, release the switch.

7

ENGLISH

(Original instructions)

LED work light

The LED work light (6) is activated automatically when the trig­ger is depressed. The LED work light will illuminate when the
trigger is partially depressed, before the unit begins running.

Hints for optimum use

Drilling

u Always apply a light pressure in a straight line with the drill

bit.

u Just before the drill tip breaks through the other side of the

workpiece, decrease pressure on the tool.

u Use a block of wood to back up workpieces that may

splinter.

u Use spade bits when drilling large diameter holes in wood.
u Use HSS drill bits when drilling in metal.
u Use masonry bits when drilling in soft masonry.
u Use a lubricant when drilling metals other than cast iron

and brass.

u Make an indentation using a centre punch at the centre of

the hole to be drilled in order to improve accuracy.

Screwdriving

u Always use the correct type and size of screwdriver bit.
u If screws are difcult to tighten, try applying a small

amount of washing liquid or soap as a lubricant.

u Always hold the tool and screwdriver bit in a straight line

with the screw.

Maintenance

Your Stanley Fat Max tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regular cleaning.

Your charger does not require any maintenance apart from
regular cleaning.
Warning! Before performing any maintenance on the tool,
remove the battery from the tool. Unplug the charger before
cleaning it.

u Regularly clean the ventilation slots in your tool and

charger using a soft brush or dry cloth.

u Regularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

u Regularly open the chuck and tap it to remove any dust

from the interior.

Protecting the environment

Z

Separate collection. Products and batteries
marked with this symbol must not be disposed of
with normal household waste.

Products and batteries contain materials that can be recov­ered or recycled reducing the demand for raw materials.
Please recycle electrical products and batteries according to
local provisions. Further information is available at
www.2helpU.com

Technical data

FMC011

Voltage V

DC

10.8

No-load speed Min

-1

0-400, 0-1500

Max. torque

(PTI Rating)

Nm

26

Chuck capacity mm 10

Max Drilling capacity
Steel/Wood

mm

10

/20

Weight kg 1.0

Charger

N472239/N472243

Input Voltage

V

AC

230

Output Voltage V

DC

22

Current A 1.25

Approx. charge time min

70 (1.5AH)

Battery

FMC086L

Voltage

V

DC

10.8

Capacity Ah

1.5

Type Li-Ion

Level of sound pressure according to EN 60745:

Sound pressure (L

pA

) 82,0 dB(A), uncertainty (K) 3 dB(A)

Sound power (L

WA

) 93 dB(A), uncertainty (K) 3 dB(A)

Vibration total values (triax vector sum) according to EN 60745:

Drilling into metal (a

h, D

) 1,1 m/s2, uncertainty (K) 1,5 m/s

2

Screwdiving (ah) 0,9 m/s2 uncertainty (K) 1,5 m/s

2

EC declaration of conformity

MACHINERY DIRECTIVE

%

Cordless Drill/Screwdriver - FMC011

(Übersetzung der ursprünglichen

Anweisungen)

DEUTSCH

8

ENGLISH

(Original instructions)

Stanley Europe declares that these products described under

"technical data" are in compliance with:

2006/42/EC, EN 60745-1:2009 +A1:2010,

EN 60745-2-1:2010, EN 60745-2-2:2010

These products also comply with Directive 20014/30/EU and

2011/65/EU. For more information, please contact Stanley

Europe at the following address or refer to the back of the

manual.

The undersigned is responsible for compilation of the technical

le and makes this declaration on behalf of Stanley Europe.

Ray Laverick

Director of Engineering

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgium

16/05/2016

Guarantee

Stanley Fat Max is condent of the quality of its products

and offers consumers a 12 month guarantee from the date
of purchase. This guarantee is in addition to and in no way

prejudices your statutory rights. The guarantee is valid within

the territories of the Member States of the European Union
and the European Free Trade Area.

To claim on the guarantee, the claim must be in accordance
with Stanley Fat Max Terms and Conditions and you will need
to submit proof of purchase to the seller or an authorised
repair agent. Terms and conditions of the Stanley Fat Max 1
year guarantee and the location of your nearest authorised
repair agent can be obtained on the Internet at www.2helpU.

com, or by contacting your local Stanley Fat Max ofce at the

address indicated in this manual.

Please visit our website www.blackanddecker.co.uk to register
your new Stanley Fat Max product and receive updates on
new products and special offers.

Verwendungszweck

Ihr Stanley Fat Max FMC011 Akku-Bohrschrauber ist für
Schraub- und Bohrarbeiten in Holz, Metall und Kunststoff
ausgelegt. Dieses Gerät ist zum gewerblichen und privaten
Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

@

Warnung! Lesen Sie alle Sicherheitswarnhin­weise und alle Anweisungen. Die Nichteinhaltung
der folgenden Warnungen und Anweisungen
kann einen elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und Anweisun­gen gut auf. Der nachfolgend verwendete Begriff “Gerät”

bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und
auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich
a. Halten Sie Ihren Arbeitsbereich sauber und gut

ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche

begünstigen Unfälle.

b. Betreiben Sie das Gerät nicht in Umgebungen, in

denen Explosionsgefahr z. B. aufgrund von

brennbaren Flüssigkeiten, Gasen oder Staub besteht.

Geräte erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können Sie

die Kontrolle verlieren.

2. Elektrische Sicherheit
a. Der Netzstecker des Geräts muss in die Steckdose

passen. Ändern Sie niemals den Stecker in

irgendeiner Form. Verwenden Sie keinerlei

Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern

die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten

Oberächen von Rohren, Heizungen, Herden und

Kühlschränken. Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Nässe fern. Das

Eindringen von Wasser in ein Gerät erhöht das Risiko

eines elektrischen Schlags.

d. Verwenden Sie das Kabel ordnungsgemäß.

Verwenden Sie es niemals zum Tragen. Trennen Sie

das Gerät nicht durch Ziehen am Kabel vom Netz.

Halten Sie das Kabel fern von Hitze, Öl, scharfen

Kanten oder beweglichen Teilen.

9

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Beschädigte oder verhedderte Kabel erhöhen die Gefahr
eines elektrischen Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene

Verlängerungskabel, wenn Sie mit dem Gerät im
Freien arbeiten. Die Verwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlags.

f. Wenn das Gerät in einer feuchten Umgebung

verwendet werden muss, schließen Sie es unbedingt
an eine Steckdose mit Fehlerstromschutzschalter
(FI-Schalter) an. Ein Fehlerstromschutzschalter verringert

das Risiko eines elektrischen Schlags.

3. Sicherheit von Personen
a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie sachgerecht mit einem Gerät um.
Benutzen Sie kein Gerät, wenn Sie müde sind oder

unter dem Einuss von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Geräts kann zu schweren
Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung.

Tragen Sie immer einen Augenschutz. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Geräts,

verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Gerät ausgeschaltet
ist, bevor Sie es an eine Steckdose oder einen Akku
anschließen, es hochheben oder tragen. Wenn Sie

beim Tragen des Geräts den Finger am Schalter haben
oder das Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.

d. Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Werkzeuge oder

Schlüssel, die an rotierenden Teilen des Elektrogerätes
angebracht sind, können zu Verletzungen führen.

e. Beugen Sie sich nicht zu weit nach vorne. Sorgen Sie

für einen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung und keinen Schmuck. Halten Sie Ihre Haare,
Kleidung und Handschuhe von beweglichen Teilen
fern. Lose sitzende Kleidung, Schmuck oder lange Haare

können sich in den beweglichen Teilen verfangen.

g. Falls Vorrichtungen zum Absaugen oder Auffangen

von Staub vorhanden sind, vergewissern Sie sich,
dass diese angeschlossen sind und richtig verwendet
werden. Das Verwenden einer Staubauffangvorrichtung

verringert Gefährdungen durch Staub.

4. Gebrauch und Pege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für

Ihre Arbeit passende Gerät. Das richtige Gerät wird die

Aufgabe besser und sicherer erledigen, wenn es

bestimmungsgemäß verwendet wird.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/

Ausschalter nicht funktioniert. Ein Gerät, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, oder

trennen Sie das Gerät vom Akku, bevor Sie

Einstellungen vornehmen, Zubehörteile wechseln

oder das Gerät lagern. Diese Vorbeugemaßnahmen

mindern die Gefahr, dass das Elektrogerät unbeabsichtigt

startet.

d. Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht

von Personen benutzen, die damit nicht vertraut sind

oder diese Anweisungen nicht gelesen haben. Geräte

sind in den Händen nicht geschulter Personen gefährlich.

e. Halten Sie das Gerät in einem einwandfreien Zustand.

Kontrollieren Sie, ob bewegliche Teile falsch

ausgerichtet sind oder klemmen und ob Teile

gebrochen oder so beschädigt sind, dass die Funktion

des Geräts beeinträchtigt ist. Bei Beschädigungen

lassen Sie das Gerät reparieren, bevor Sie es

verwenden. Viele Unfälle entstehen wegen mangelnder

Wartung der Geräte.
f. Halten Sie Schneidgeräte scharf und sauber. Richtig

gewartete Schneidwerkzeuge mit scharfen Klingen

blockieren seltener und sind leichter unter Kontrolle zu

halten.

g. Verwenden Sie Geräte, Zubehör, Einsätze usw.

entsprechend diesen Anweisungen und

berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Arbeit. Der Gebrauch von

Geräten für andere als die vorgesehenen Zwecke kann zu

gefährlichen Situationen führen.

5. Gebrauch und Pege von Akkuwerkzeugen

a. Laden Sie den Akku nur mit dem vom Hersteller

vorgesehenen Ladegerät auf. Für ein Ladegerät, das

nur für eine bestimmte Akkuart geeignet ist, besteht

Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b. Verwenden Sie nur die für das jeweilige Gerät

vorgesehenen Akkus. Die Verwendung anderer Akkus

kann zu Verletzungen oder Bränden führen.

c. Bewahren Sie den Akku bei Nichtbenutzung nicht in

der Nähe metallischer Objekte wie Büroklammern,

Münzen, Schlüsseln, Nägeln oder Schrauben auf, da

diese eine Verbindung zwischen beiden Polen des

Akkus herstellen können.

10

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Durch den dadurch entstehenden Kurzschluss kann der
Akku in Brand geraten.

d. Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei
unbeabsichtigtem Kontakt mit Wasser abspülen.
Gelangt die Flüssigkeit in die Augen, ziehen Sie
außerdem ärztliche Hilfe hinzu. Austretende

Akkuüssigkeit kann zu Hautreizungen oder

Verbrennungen führen.

6. Service
a. Lassen Sie das Gerät nur von qualiziertem

Fachpersonal und nur mit Originalersatzteilen
reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

@

Warnung! Zusätzliche Sicherheitswarnungen für
Bohrschrauber und Schlagbohrer

u Tragen Sie bei der Arbeit mit Schlagschraubern einen

Gehörschutz. Lärm kann Gehörschäden verursachen.

u Verwenden Sie die mitgelieferten Zusatzgriffe. Der

Verlust der Kontrolle kann Verletzungen verursachen.

u Halten Sie das Gerät an den isolierten Griffächen

fest, wenn Sie Arbeiten ausführen, bei denen ver­deckte Kabel beschädigt werden könnten. Der Kontakt

mit stromführenden Leitungen kann auch offen liegende
Metallteile am Gerät unter Strom setzen und zu einem
Stromschlag führen.

u Sichern Sie das Werkstück zum Beispiel mit Einspan-

nvorrichtungen auf einer stabilen Plattform. Das

Werkstück ist instabil, wenn es mit der Hand oder dem
Körper abgestützt wird, was zum Verlust der Kontrolle
führen kann.

uDieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten körperlichen, sensorischen
oder geistigen Fähigkeiten oder mangelnder Erfahrung
und Wissen in Bezug auf dessen Gebrauch bedient
werden, es sei denn, sie werden bei der Verwendung
des Geräts von einer erfahrenen Person beaufsichtigt
oder angeleitet. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.

u Die bestimmungsgemäße Verwendung ist in dieser

Betriebsanleitung beschrieben. Die Verwendung von
Zubehör- oder Anbauteilen, die nicht in dieser Anleitung
empfohlen werden, sowie die Bedienung des Geräts in
Abweichung von den in dieser Anleitung beschriebenen
Verfahren können zu Verletzungen und/oder Sachschäden
führen.

Sicherheit anderer Personen

u Dieses Gerät darf von Kindern ab 8 Jahren und Personen

mit eingeschränkten körperlichen, sensorischen oder

geistigen Fähigkeiten sowie mangelnder Erfahrung und

Wissen in Bezug auf dessen Gebrauch bedient werden,

wenn sie bei der Verwendung des Geräts beaufsichtigt

oder angeleitet werden und die möglichen Gefahren

verstehen.

u Kinder dürfen nicht mit dem Gerät spielen. Reinigung und

Wartungsarbeiten dürfen von Kindern nur unter Aufsicht

durchgeführt werden.

Restrisiken.

Beim Gebrauch dieses Geräts verbleiben zusätzliche Re­strisiken, die möglicherweise nicht in den Sicherheitswarnun­gen genannt werden. Diese Risiken bestehen beispielsweise
bei Missbrauch oder längerem Gebrauch.
Auch bei der Einhaltung der entsprechenden Sicherheits­vorschriften und der Verwendung aller Sicherheitsgeräte
bestehen weiterhin bestimmte Restrisiken. Diese sind:

u Verletzungen, die durch das Berühren von sich dre-

henden/bewegenden Teilen verursacht werden.

u Verletzungen, die durch das Austauschen von Teilen,

Messern oder Zubehör verursacht werden.

u Verletzungen, die durch längeren Gebrauch eines Geräts

verursacht werden. Legen Sie bei längerem Gebrauch

regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs.
u Gesundheitsrisiken durch das Einatmen von Staub beim

Verwenden des Geräts (beispielsweise bei Holzarbeiten,

insbesondere Eiche, Buche und MDF.)

Vibration

Die in den Abschnitten “Technische Daten” und “EU-Konform­itätserklärung” angegebenen Werte für die Vibrationsemission
wurden mit einer Standard-Prüfmethode nach EN60745
ermittelt und können zum Vergleich verschiedener Geräte
herangezogen werden. Außerdem kann mit Hilfe dieses Werts
die Belastung bei Verwendung des Geräts schon im Voraus
eingeschätzt werden.
Warnung! Die bei Verwendung des Geräts auftretende
Vibrationsemission hängt von der Art des Gerätegebrauchs
ab und kann dementsprechend von dem angegebenen Wert
abweichen. Gegebenenfalls kann die Vibration über dem
angegebenen Wert liegen.
Für die Ermittlung der Vibrationsbelastung müssen die
tatsächlichen Einsatzbedingungen und Verwendungen des
Geräts während des gesamten Arbeitsgangs berücksichtigt
werden, einschließlich der Zeiten, wenn das Gerät nicht
verwendet oder im Leerlauf betrieben wird. Diese Werte
werden benötigt, um die gemäß 2002/44/EG erforderlichen
Sicherheitsmaßnahmen zum Schutz von Personen festlegen
zu können.

11

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Etiketten am Werkzeug

Folgende Symbole sowie der Datumscode benden sich auf

dem Werkzeug:

:

Warnung! Lesen Sie vor Gebrauch die Anleitung.
Andernfalls besteht Verletzungsgefahr.

Zusätzliche Sicherheitshinweise für Akkus und
Ladegeräte

Akkus

u Keinesfalls versuchen, den Akku zu öffnen.
u Achten Sie darauf, dass der Akku nicht mit Wasser in

Berührung kommt.

u Nicht bei Temperaturen über 40 °C lagern.
u Laden Sie den Akku ausschließlich bei Umgebungstem-

peraturen zwischen 10 °C und 40 °C.

u Verwenden Sie ausschließlich das mitgelieferte Ladegerät.
u Beachten Sie bei der Entsorgung von Batterien und Akkus

die Hinweise im Abschnitt “Umweltschutz”.

p

Versuchen Sie nie, beschädigte Akkus aufzuladen.

Ladegeräte

u Verwenden Sie das Stanley Fat Max Ladegerät nur für

den Akku des Werkzeugs, mit dem es geliefert wurde.
Andere Akkus können platzen und Sachschäden oder
Verletzungen verursachen.

u Versuchen Sie keinesfalls, nicht auadbare Batterien zu

laden.

u Lassen Sie beschädigte Kabel sofort austauschen.
u Achten Sie darauf, dass das Ladegerät nicht mit Wasser

in Berührung kommt.

u Versuchen Sie nicht, das Ladegerät zu öffnen.
u Nehmen Sie am Ladegerät keine Veränderungen vor.

$

Das Ladegerät darf nur im Innenbereich verwen­det werden.

Vor Gebrauch die Anleitung lesen.

Elektrische Sicherheit

#

Das Ladegerät ist schutzisoliert, daher ist keine
Erdleitung erforderlich. Stellen Sie sicher, dass
die Netzspannung der auf dem Typenschild
des Geräts angegebenen Spannung entspricht.
Ersetzen Sie das Ladegerät keinesfalls durch ein
normales Netzkabel.

u Ist das Netzkabel beschädigt, muss es durch den

Hersteller oder eine Stanley Fat Max Vertragswerkstatt

ausgetauscht werden, um eine mögliche Gefährdung zu

vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden
Merkmale:

1. Drehzahl-Regelschalter

2. Vor-/Zurück-Wahlschalter

3. Spannfutter

4. Spannfutter

5. Akku

6. LED-Arbeitsleuchte

7. Drehzahlwähler

Abb. A

8. Ladegerät

9. Ladeanzeige

Montage

Warnung! Entfernen Sie vor der Montage den Akku aus dem

Gerät.

Einsetzen und Entnehmen des Akkus (Abb. B)

u Um den Akku (5) einzusetzen, richten Sie ihn an der

Aufnahme am Gerät aus. Schieben Sie den Akku in die

Aufnahme, bis er in der richtigen Position einrastet.

u Um den Akku zu entfernen, drücken Sie die Entriegelung-

stasten (5a), und ziehen Sie gleichzeitig den Akku aus der

Aufnahme.

Einsetzen und Entfernen eines Bohr- oder
Schraubendrehereinsatzes

Das Gerät verfügt über ein Schnellspannbohrfutter zum
einfachen Wechseln der Einsätze.

u Verriegeln Sie das Gerät, indem Sie den Vor-/Zurückwahl-

schalter (2) in die mittlere Position bewegen.

u Umfassen Sie das Bohrfutter (3) und drehen Sie es

gegen den Uhrzeigersinn (vom Ende des Bohrfutters aus

gesehen).

u Setzen Sie den Einsatz in das Bohrfutter ein.
u Ziehen Sie das Bohrfutter fest an, indem Sie es im

Uhrzeigersinn drehen (vom Ende des Bohrfutters aus

gesehen).
Warnung! Versuchen Sie niemals, Bohreinsätze oder andere
Zubehörteile festzuziehen, indem Sie den vorderen Teil des
Bohrfutters festhalten und das Gerät einschalten.
Dabei kann das Bohrfutter beschädigt werden, und es kann zu
schweren Verletzungen kommen.

12

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Verwendung

Warnung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung.

Laden des Akkus (Abb. A)

Der Akku muss vor der erstmaligen Benutzung sowie immer
dann aufgeladen werden, wenn das Gerät nicht mehr mit
voller Leistung arbeitet. Der Akku kann sich während des

Auadens erwärmen. Das ist normal und deutet nicht auf ein

Problem hin.

Warnung! Laden Sie den Akku nicht, wenn die Umgebung­stemperatur unter 10 °C oder über 40 °C liegt. Empfohlene
Ladetemperatur: ca. 24 °C.
Hinweis: Ein Akku, bei dem die Temperatur der Akkuzellen
unter ca. 10 °C oder über 40 °C liegt, wird vom Ladegerät
nicht geladen.
Lassen Sie in diesem Fall den Akku im Ladegerät. Das Lade­gerät beginnt automatisch mit dem Ladevorgang, sobald sich
die Zellen erwärmt bzw. abgekühlt haben.

u Setzen Sie den Akku (5) in das Ladegerät (8) ein, um

diesen zu laden. Der Akku kann nur in einer Richtung in
das Ladegerät eingesetzt werden. Erzwingen Sie den
Arbeitsvorgang nicht. Vergewissern Sie sich, dass der
Akku ordnungsgemäß im Ladegerät steckt.

u Schließen Sie das Ladegerät an eine Steckdose an, und

schalten Sie die Stromversorgung ein.
Die Ladeanzeige (9) blinkt durchgängig grün (langsam).
Der Ladevorgang ist abgeschlossen, wenn die
Ladeanzeige (9) dauerhaft grün leuchtet. Sie können den
Akku auf unbestimmte Zeit im Ladegerät belassen. In
diesem Fall leuchtet die LED-Anzeige. Die LED-Anzeige
beginnt erneut, grün zu blinken (Ladezustand), wenn der
Akku gelegentlich nachgeladen wird. Solange der Akku mit
dem angeschlossenen Ladegerät verbunden ist, leuchtet die
Ladeanzeige (9).

u Ein entladener Akku sollte innerhalb einer Woche wieder

aufgeladen werden. Die Lebensdauer des Akkus wird

erheblich reduziert, wenn dieser in entladenem Zustand

aufbewahrt wird.

Belassen des Akkus im Ladegerät

Sie können den Akku auch im Ladegerät belassen. In diesem
Fall leuchtet die LED-Anzeige dauerhaft. Das Ladegerät hält
den Akku in einem vollständig geladenen Zustand.

Diagnose des Ladegeräts

Wenn das Ladegerät einen schwachen oder beschädigten
Akku feststellt, blinkt die Ladeanzeige (9) in schneller Folge
rot. Gehen Sie folgendermaßen vor:

u Setzen Sie den Akku (5) erneut ein.
u Falls die Ladeanzeigen weiterhin in schneller Folge rot

aufblinken, verwenden Sie einen anderen Akku, um

herauszunden, ob der Ladevorgang ordnungsgemäß

ausgeführt wird.

u Wenn der ersetzte Akku ordnungsgemäß geladen wird, ist

der ursprüngliche Akku defekt. Geben Sie diesen in einer
Vertragswerkstatt ab, damit er recycelt werden kann.

u Lassen Sie das Ladegerät von einer autorisierten Vertrag-

swerkstatt überprüfen, wenn bei dem neuen Akku dieselbe
Anzeige erscheint wie bei dem ursprünglichen Akku.

Hinweis: Es kann bis zu 60 Minuten dauern, bis sich
herausstellt, ob der Akku tatsächlich defekt ist. Falls der
Akku zu warm oder zu kalt sein sollte, blinkt die LED­Anzeige abwechselnd langsam und schnell rot auf. Die
Anzeige blinkt hierbei einmal langsam, einmal schnell.
Danach wiederholt sich der Vorgang.

Auswählen der Drehrichtung (Abb. C)

Verwenden Sie zum Festziehen von Verbindungselementen
die Vorwärtsdrehung (im Uhrzeigersinn). Verwenden Sie zum
Lösen von Verbindungselementen die Rückwärtsdrehung
(gegen den Uhrzeigersinn).

u Drücken Sie den Vor-/Zurückwahlschalter (2) nach links,

um die Vorwärtsdrehung einzustellen.

u Drücken Sie den Vor-/Zurückwahlschalter nach rechts, um

die Rückwärtsdrehung einzustellen.

u Bewegen Sie den Vor-/Zurückwahlschalter in die mittlere

Stellung, um das Gerät zu verriegeln.

Auswählen des Drehmoments (Abb. E)

Dieses Gerät ist mit einem Einstellring zum Festlegen des
Drehmoments für unterschiedliche Schraub- und Bohrarbeiten
ausgestattet. Für große Schrauben und härtere Werkstücke
muss ein größeres Drehmoment eingestellt werden als für

kleine Schrauben und weiche Werkstücke. Die Denition der
Symbole nden Sie in der folgenden Liste.

u Stellen Sie die Drehmomentvorwahl (4) zum Bohren in

Holz, Metall und Kunststoff auf das Symbol b ein.

u Stellen Sie für Schraubarbeiten an der Drehmoment-

vorwahl die gewünschte Position ein. Sollten Ihnen die

jeweils erforderlichen Einstellungen noch nicht bekannt

sein, gehen Sie wie folgt vor.

u Stellen Sie die Drehmomentvorwahl (4) auf die

niedrigste Drehmomenteinstellung ein.

u Ziehen Sie mit dieser Einstellung die erste Schraube

fest.

u Wenn die Einstellung nicht zum gewünschten Ergebnis

führt, erhöhen Sie die Drehmomenteinstellung und
fahren Sie fort. Wiederholen Sie diesen Vorgang so
lange, bis Sie die richtige Einstellung gefunden haben.
Verwenden Sie diese Einstellung auch für die übrigen
Schrauben.

13

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Geschwindigkeitsregler (Abb. D)

u Bewegen Sie den Geschwindigkeitsregler (7) zum Bohren

von Stahl sowie für Schraubanwendungen in Richtung der

Geräterückseite (erster Gang).

u Bewegen Sie den Geschwindigkeitsregler (7) zum Bohren

von anderen Materialien in Richtung der Gerätevorder-

seite (zweiter Gang).

Bohren/Schrauben

u Wählen Sie mithilfe des Vor-/Zurückwahlschalters (2) die

Vorwärts- bzw. Rückwärtsdrehung aus.

u Drücken Sie zum Einschalten des Geräts den Schalter (1).

Die Leistung des Geräts ist davon abhängig, wie tief Sie

den Schalter hineindrücken.

u Lassen Sie zum Ausschalten des Geräts den Schalter los.

LED-Arbeitsleuchte

Die LED-Arbeitsleuchte (6) wird beim Drücken des Auslösers
automatisch aktiviert. Die LED-Arbeitsleuchte leuchtet, sobald
der Auslöser teilweise durchgedrückt wird, bevor das Gerät
anläuft.

Hinweise für optimale Arbeitsergebnisse

Bohren

u Üben Sie stets leichten Druck in gerader Linie mit dem

Bohreinsatz aus.

u Verringern Sie den Druck kurz bevor der Bohreinsatz das

Werkstück durchbricht.

u Verwenden Sie einen Holzklotz als Unterlage unter Werk-

stücken, die möglicherweise splittern.

u Verwenden Sie Spitzbohrer, wenn Sie Löcher mit großem

Durchmesser in Holz bohren.

u Verwenden Sie HSS-Bohreinsätze zum Bohren in Metall.
u Verwenden Sie zum Bohren in Mauerwerk einen gee-

igneten Bohreinsatz.

u Verwenden Sie ein Schmiermittel, wenn Sie in Metall

bohren (ausgenommen Gusseisen und Messing).

u Erzeugen Sie mithilfe eines Körners eine Vertiefung in der

Mitte des zu bohrenden Lochs, um die Genauigkeit der

Bohrung zu erhöhen.

Schraubarbeiten

u Verwenden Sie stets Schraubendrehereinsätze der richti-

gen Art und Größe.

u Sollten beim Festziehen von Schrauben Schwierigkeiten

auftreten, verwenden Sie etwas Spülmittel oder Seife als

Schmiermittel.

u Halten Sie das Gerät und den Schraubendrehereinsatz

stets in gerader Linie zur Schraube.

Wartung

Ihr Stanley Fat Max Gerät wurde im Hinblick auf eine lange
Lebensdauer und einen möglichst geringen Wartungsaufwand
entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb

hängt von der richtigen Pege des Gerätes und seiner

regelmäßigen Reinigung ab.

Das Ladegerät benötigt keine Wartung, es sollte jedoch

regelmäßig gereinigt werden.

Warnung! Entfernen Sie vor jeglichen Wartungsarbeiten am

Gerät den Akku aus dem Gerät. Trennen Sie das Ladegerät
von der Stromversorgung, bevor Sie es reinigen.

u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem
trockenen Tuch.

u Reinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden Reini­gungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

u Öffnen Sie regelmäßig das Spannfutter und entfernen Sie

durch Klopfen Staub aus dem Inneren des Geräts.

Umweltschutz

Z

Getrennte Entsorgung. Produkte und Batterien, die
mit diesem Symbol gekennzeichnet sind, dürfen
nicht im normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet
werden können, um den Bedarf an Rohstoffen zu verringern.
Bitte recyceln Sie Elektroprodukte und Batterien gemäß den

lokalen Bestimmungen. Weitere Informationen nden Sie auf

www.2helpU.com

Technische Daten

FMC011

Spannung

V

DC

10,8

Leerlaufdrehzahl

Min

-1

0-400, 0-1500

Max. Drehmoment

(PTI-Nennwert)

Nm 26

Bohrfutterspannweite mm 10

Maximale Bohrtiefe
Stahl/Holz

mm

10

/20

Gewicht kg 1,0

Ladegerät N472239/N472243

Eingangsspannung

V

AC

230

Ausgangsspannung

V

DC

22

Stromstärke A 1,25

Ungefähre Ladezeit Min. 70 (1,5Ah)

14

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Akku FMC086L

Spannung

V

DC

10,8

Kapazität Ah 1,5

Typ Li-Ionen

Schalldruckpegel gemäß EN 60745:

Schalldruck (L

pA

) 82,0 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schallleistung (LWA) 93 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Metallbohren (a

h, D

) 1,1 m/s2, Unsicherheitsfaktor (K) 1,5 m/s

2

Schrauben (ah) 0,9 m/s2 Unsicherheitsfaktor (K) 1,5 m/s

2

EU-Konformitätserklärung

MASCHINENRICHTLINIE

%

Akku-Bohrschrauber - FMC011

Stanley Europe erklärt, dass diese unter “Technische Daten”

beschriebenen Geräte übereinstimmen mit:

2006/42/EC, EN 60745-1:2009 +A1:2010,

EN 60745-2-1:2010, EN 60745-2-2:2010

Diese Produkte entsprechen außerdem den Richtlinien
20014/30/EU und 2011/65/EU. Weitere Informationen erhalten

Sie von Stanley Europe unter der folgenden Adresse. Diese

bendet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstel-

lung der technischen Daten und gibt diese Erklärung im

Namen von Stanley Europe ab.

Ray Laverick

Director of Engineering

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgien

16.05.2016

Garantie

Stanley Fat Max vertraut auf die Qualität der eigenen Geräte
und bietet dem Käufer eine außergewöhnliche Garantie von
12 Monaten ab Kaufdatum. Diese Garantie versteht sich
unbeschadet der gesetzlichen Gewährleistungsansprüche und
schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb
der Staatsgebiete der Mitgliedstaaten der Europäischen Union
und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den
allgemeinen Geschäftsbedingungen von Stanley Fat Max
entsprechen und dem Verkäufer bzw. der Vertragswerkstatt
ist ein Kaufnachweis vorzulegen. Die Bedingungen für die

1-jährige Garantie von Stanley Fat Max und den Standort
Ihrer nächstgelegenen Vertragswerkstatt nden Sie im Inter-

net unter www.2helpU.com oder indem Sie sich an die lokale
Stanley Fat Max-Niederlassung wenden, deren Adresse Sie in

dieser Anleitung nden.

Ihr neues Stanley Fat Max-Produkt können Sie auf unserer
Website unter www.blackanddecker.de
registrieren. Dort erhalten Sie auch Informationen über neue
Produkte und Sonderangebote.

15

(Traduction des instructions initiales)

FRANÇAIS

Utilisation prévue

Votre perceuse/visseuse Stanley Fat Max FMC011 a été con­çue pour visser et percer le bois, le métal et le plastique. Cet
outil a été conçu pour les professionnels et les particuliers.

Consignes de sécurité

Consignes de sécurité concernant les outils

électriques

@

Avertissement ! Lisez tous les avertissements et
toutes les consignes de sécurité. Le non-respect
des avertissements et des instructions listés
ci-dessous peut entraîner des chocs électriques,
des incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les instruc-

tions an de pouvoir vous y référer dans le futur. Le
terme “outil électrique” mentionné dans tous les avertisse­ments listés ci-dessous fait référence à vos outils électriques
branchés sur secteur (avec câble) ou fonctionnant sur pile ou

batterie (sans l).

1. Sécurité de la zone de travail
a. Maintenez la zone de travail propre et bien éclairée.

Les zones sombres ou encombrées sont propices aux

accidents.

b. N’utilisez pas d’outils électriques dans un

environnement présentant des risques d’explosion ou

en présence de liquides, gaz ou poussières

inammables. Les outils électriques créent des étincelles

qui peuvent enammer les poussières et les fumées.

c. Maintenez les enfants et autres personnes éloignés

lorsque les outils électriques sont en marche. Toute

distraction peut vous faire perdre le contrôle de l’outil.

2. Sécurité électrique
a. La prise des outils électriques doit correspondre à la

prise de courant murale. Ne modiez la prise d’aucune

sorte. N’utilisez aucun adaptateur avec des outils

électriques reliés à la terre. L’utilisation de prises

d’origine et de prises murales appropriées permet de

réduire le risque de choc électrique.

b. Évitez le contact physique avec des surfaces reliées à

la terre comme des tuyaux, des radiateurs, des fours

et des réfrigérateurs par exemple. Le risque de choc

électrique augmente lorsque le corps est relié à la terre.

c. N’exposez pas les outils électriques à la pluie, ni à

l’humidité. Le risque de choc électrique augmente si de

l’eau pénètre dans un outil électrique.

d. Ne tirez pas sur le cordon d’alimentation. N’utilisez

jamais le cordon pour transporter, tirer ou débrancher

l’outil électrique.

Maintenez le cordon éloigné de la chaleur, des
substances grasses, des bords tranchants ou des

pièces mobiles. Les cordons endommagés ou emmêlés
augmentent le risque de choc électrique.

e.

Si vous utilisez un outil électrique à l’extérieur, utilisez

une rallonge homologuée pour les travaux extérieurs.
L’utilisation d’une rallonge électrique homologuée pour les
travaux en extérieur réduit le risque de choc électrique.

f. Si l’utilisation d’un outil électrique dans un endroit

humide est inévitable, utilisez une alimentation

électrique protégée par un disjoncteur différentiel.

L’utilisation d’un disjoncteur différentiel réduit le risque de

choc électrique.

3. Sécurité personnelle
a. Restez vigilant, surveillez ce que vous faites et faites

preuve de bon sens lorsque vous utilisez un outil
électrique. N’utilisez pas d’outils électriques si vous
êtes fatigué ou sous l’inuence de drogue, d’alcool ou

de médicaments. Tout moment d’inattention pendant
l’utilisation d’un outil électrique peut engendrer de graves
blessures.

b. Portez des équipements de protection individuelle.

Portez toujours une protection oculaire. Les

équipements de protection comme les masques à

poussière, les chaussures de sécurité antidérapantes, les

casques ou les protections auditives utilisés à bon escient
réduisent le risque de blessures.

c. Empêchez tout démarrage par inadvertance.

Assurez-vous que l’outil est en position OFF (Arrêt)
avant de raccorder l’outil à l’alimentation électrique et/

ou au bloc-batterie ou avant de ramasser ou de
transporter l’outil. Le fait de transporter les outils

électriques le doigt sur l’interrupteur ou d’alimenter les

outils électriques dont l’interrupteur est déjà en position de

marche augmente les accidents.

d. Retirez toutes les clés ou pinces de réglage avant de

mettre l’outil en marche. Une clé ou une pince restée

xée à la partie rotative de l’outil électrique peut engendrer

des blessures.

e. Ne présumez pas de vos forces. Gardez les pieds bien

ancrés au sol et conservez votre équilibre en

permanence. Cela permet de mieux maîtriser l’outil
électrique en cas de situations imprévues.

f. Portez des vêtements appropriés. Ne portez aucun

vêtement ample ou bijou. Gardez vos cheveux, vos

vêtements et vos gants éloignés des pièces mobiles.

Les vêtements amples, les bijoux ou les cheveux longs
peuvent être happés par les pièces mobiles.

g. Si des dispositifs pour l’extraction des poussières ou

des installations pour la récupération sont présents,

assurez-vous qu’ils sont correctement raccordés et

utilisés.

16

(Traduction des instructions initiales)

FRANÇAIS

L’utilisation de dispositifs récupérateurs de poussières

réduit les risques liés aux poussières.

4. Utilisation et entretien des outils électriques

a. Ne forcez pas sur l’outil électrique. Utilisez le bon

outil adapté pour votre intervention. Un outil adapté

fonctionne mieux, de façon plus sûre et à la cadence pour

laquelle il a été conçu.

b. N’utilisez pas l’outil électrique si le bouton Marche/

Arrêt est défectueux. Tout appareil électrique qui ne

peut plus être commandé par son interrupteur est

dangereux et doit être réparé.
c. Débranchez la prise du secteur et/ou le bloc-batterie

de l’outil électrique avant d’effectuer tout réglage, de

changer un accessoire ou de ranger l’outil électrique.

Ces mesures de sécurité préventives réduisent le risque

de démarrage accidentel de l’outil électrique.

d. Rangez les outils électriques non utilisés hors de

portée des enfants et ne laissez aucune personne ne

connaissant pas ces outils ou leurs instructions

d’utilisation les faire fonctionner. Les outils électriques

peuvent être dangereux entre des mains inexpérimentées.

e. Entretenez vos outils électriques. Vériez que les

pièces mobiles sont alignées correctement et qu’elles

ne sont pas coincées. Vériez qu’il n’y a pas de

pièces cassées ou toute autre condition qui pourrait

nuire au bon fonctionnement de l’outil. En cas de

dommage, faites réparer l’outil électrique avant

utilisation. De nombreux accidents sont provoqués par

des outils électriques mal entretenus.
f. Maintenez les outils de découpe affûtés et propres.

Des outils de découpe bien entretenus et affûtés sont

moins susceptibles de rester coincés et sont plus faciles à

contrôler.

g. Utilisez les outils électriques, les accessoires et les

embouts d’outil conformément à ces instructions, en

tenant compte des conditions de travail, ainsi que du

travail à effectuer. L’utilisation d’un outil électrique à des

ns autres que celles pour lesquelles il a été prévu

engendre des situations dangereuses.

5. Utilisation et entretien de la batterie de l’outil
a. N’effectuez la recharge qu’à l’aide du chargeur

spécié par le fabricant. Un chargeur adapté pour un

autre type de bloc-batterie peut engendrer un risque

d’incendie s’il est utilisé avec un bloc-batterie différent.

b. N’utilisez les outils électriques qu’avec les blocs-

batteries qui leurs sont dédiés. L’utilisation d’un autre

bloc-batterie peut engendrer des blessures et un incendie.
c. Lorsque le bloc-batterie n’est pas utilisé, éloignez-le des

objets en métal comme les trombones, les pièces de

monnaies, les clés, les clous, les vis ou d’autres petits

objets métalliques qui pourraient créer une liaison entre

les deux bornes. La mise en court-circuit des bornes d’une
batterie peut provoquer des brûlures ou un incendie.

d. En cas d’utilisation abusive, du liquide peut être

éjecté de la batterie. Évitez tout contact avec ce

liquide. En cas de contact accidentel, rincez à l’eau.

En cas de contact avec les yeux, consultez un
médecin. Le liquide projeté de la batterie peut provoquer

des irritations ou des brûlures.

6. Réparation
a. Faites réparer votre outil électrique par une personne

qualiée, n’utilisant que des pièces de rechange

d’origine. Cela permet de garantir la sûreté de l’outil
électrique.

Consignes de sécurité supplémentaires concernant

les outils électriques

@

Avertissement ! Avertissements supplémentaires
concernant les perceuses et les visseuses à
chocs

u Portez des protections auditives lorsque vous utilisez

une perceuse à percussion. L’exposition au bruit peut

provoquer la perte de l’ouïe.

u Utilisez les poignées auxiliaires livrées avec l’outil. La

perte de contrôle peut provoquer des blessures.

u Tenez l’outil électrique par ses surfaces de préhen-

sion isolées lorsque vous l’utilisez dans des endroits
où le dispositif de xation peut entrer en contact avec
des ls cachés. Tout contact du dispositif de xation avec

un l sous tension peut mettre les parties métalliques

exposées de l’outil sous tension et provoquer un choc
électrique à l’utilisateur.

u Utilisez des pinces ou tout autre moyen pratique

pour xer et soutenir la pièce à travailler sur une

plateforme stable. Tenez la pièce à travailler à la main ou

contre votre corps la rend instable et peut conduire à une
perte de contrôle.

u Cet outil ne doit pas être utilisé par des personnes (y com-

pris des enfants) ayant des capacités mentales, sensori­elles ou physiques réduites, ou manquant d’expérience et
de connaissances, à moins qu’elles ne soient encadrées
ou qu’elles n’aient été formées à l’utilisation de l’outil par
une personne responsable de leur sécurité. Les enfants

doivent être surveillés pour garantir qu’ils ne jouent pas

avec l’appareil.

u L’usage prévu est décrit dans ce manuel d’utilisation.

L’utilisation d’un accessoire ou d’une xation ou l’utilisation
de cet outil à d’autres ns que celles recommandées dans

ce manuel d’utilisation présentent un risque de blessures
et/ou de dommages matériels.

17

(Traduction des instructions initiales)

FRANÇAIS

Sécurité des personnes

u Cet appareil peut être utilisé par des enfants âgés

de 8 ans ou plus et par des personnes aux capacités

physiques, mentales ou sensorielles décientes ou qui

manquent d’expérience ou de connaissance s’ils sont su-

pervisés ou ont été formés à l’utilisation sûre de l’appareil

et qu’ils sont conscients des dangers potentiels.

u Ne laissez pas les enfants jouer avec l’appareil. Les

enfants ne peuvent en aucun cas assurer le nettoyage et

l’entretien sans surveillance.

Risques résiduels.

Certains risques résiduels autres que ceux mentionnés dans
les avertissements sur la sécurité peuvent survenir en utilisant
l’appareil. Ces risques peuvent être provoqués par une utilisa­tion incorrecte, prolongée, etc.
Malgré l’application des normes de sécurité pertinentes et la
présence de dispositifs de sécurité, certains risques résiduels
ne peuvent pas être évités. Ils comprennent :

u Les blessures provoquées par le contact avec les pièces

rotatives/mobiles.

u Les blessures provoquées pendant le remplacement de

pièces, de lames ou d’accessoires.

u Les blessures dues à l’utilisation prolongée d’un outil.

Lorsque l’outil est utilisé pendant de longues périodes,

assurez-vous de faire des pauses régulières.

u La diminution de l’acuité auditive.
u Les risques pour la santé provoqués par l’inhalation des

poussières générées pendant l’utilisation de votre outil

(exemple : travail avec du bois, surtout le chêne, le hêtre

et les panneaux en MDF).

Vibrations

La valeur des émissions de vibrations déclarée dans les
caractéristiques techniques et la déclaration de conformité a
été mesurée conformément à la méthode de test normalisée
établie par la norme EN60745 et peut être utilisée pour
comparer un outil à un autre. La valeur des émissions de vi­brations déclarée peut aussi être utilisée pour une évaluation
préliminaire à l’exposition.

Avertissement ! En fonction de la manière dont l’outil est

utilisé, la valeur des émissions de vibrations réelles pendant
l’utilisation de l’outil peut différer de la valeur déclarée. Le
niveau des vibrations peut dépasser le niveau déclaré.
Quand l’exposition aux vibrations est évaluée an de déter­miner les mesures de sécurité requises par la norme 2002/44/

CE pour protéger les personnes utilisant régulièrement des

outils électriques, cette estimation doit tenir compte des condi­tions réelles d’utilisation et de la façon dont l’outil est utilisé.
Il faut également tenir compte de toutes les composantes du
cycle de fonctionnement comme la durée pendant laquelle
l’outil est arrêté et quand il fonctionne au ralenti, ainsi que la
durée du déclenchement.

Étiquettes sur l’outil

Les pictogrammes suivants ainsi que le code date sont ap­posés sur l’outil :

:

Avertissement ! Pour réduire le risque de bles­sures, l’utilisateur doit lire le manuel d’instructions.

Consignes de sécurité supplémentaires relatives
aux batteries et chargeurs

Batteries

u Ne tentez jamais de les ouvrir sous aucun prétexte.
u N’exposez pas la batterie à l’eau.
u Ne la stockez pas dans des endroits où la température

peut dépasser 40 °C.

u Ne les rechargez qu’à une température ambiante com-

prise entre 10 °C et 40 °C.

u Ne rechargez qu’à l’aide du chargeur fourni avec l’outil.
u Lors de la mise au rebut des batteries, respectez les

instructions données dans la section « Protection de
l’environnement ».

p

N’essayez pas de recharger des batteries endom­magées.

Chargeurs

u N’utilisez votre chargeur Stanley Fat Max que pour

recharger la batterie fournie avec l’outil. D’autres batteries
pourraient exploser et provoquer des blessures et des
dommages.

u Ne tentez jamais de recharger des piles non rechargea-

bles.

u Faites immédiatement remplacer les cordons endomma-

gés.

u N’exposez pas le chargeur à l’eau.
u N’ouvrez pas le chargeur.
u Ne testez pas le chargeur.

$

Le chargeur est conçu pour être exclusivement
utilisé à l’intérieur.

Lisez le manuel d’utilisation avant de l’utiliser.

Sécurité électrique

#

Votre chargeur dispose d’une double isolation ;

aucun l de terre n’est donc nécessaire. Vériez
toujours que la tension du secteur correspond

à celle indiquée sur la plaque signalétique.

N’essayez jamais de remplacer l’unité du

chargeur avec une prise secteur ordinaire.

18

(Traduction des instructions initiales)

FRANÇAIS

u Si le câble d’alimentation est endommagé, il doit être

remplacé par le fabricant ou par un centre d’assistance

agréé Stanley Fat Max an d’éviter les risques éventuels.

Caractéristiques

Cet outil dispose de tout ou partie des caractéristiques
suivantes.

1. Interrupteur variateur de vitesse

2. Curseur de réglage du sens de rotation avant/arrière

3. Mandrin

4. Bague du mandrin

5. Batterie

6. Éclairage de travail à LED

7. Sélecteur de vitesse

Fig. A

8. Chargeur

9. Témoin de charge

Assemblage

Avertissement ! Avant l’assemblage, retirez la batterie de

l’outil.

Installation et retrait de la batterie (g. B)

u Pour installer la batterie (5), alignez-la avec le boîtier sur

l’outil. Glissez la batterie dans le boîtier et poussez-la

jusqu’à ce qu’elle se bloque en position.

u Pour retirer la batterie, poussez le bouton de libération

(5a) tout en tirant sur la batterie pour la sortir.

Mise en place et retrait d’un foret ou d’un embout
de tournevis

Cet outil est équipé d’un mandrin sans clé qui facilite les
changements d’embouts.

u Pour verrouiller l’outil, placez le curseur de réglage du

sens de rotation (2) en position centrale.

u Maintenez le mandrin (3) et tournez-le dans le sens

inverse des aiguilles d’une montre, vu depuis l’extrémité

du mandrin.

u Insérez la tige du foret dans le mandrin.
u Serrez fermement le mandrin en le tournant dans le sens

des aiguilles d’une montre, en regardant depuis l’extrémité

du mandrin.

Avertissement ! Ne tentez pas de xer les forets (ou tout

autre accessoire) en saisissant la partie avant du mandrin et
en mettant l’outil en marche.
Ceci pourrait endommager le mandrin et provoquer des
blessures.

Utilisation

Avertissement ! Laissez l’outil fonctionner à son propre

rythme. Ne le poussez pas au-delà de sa limite.

Charge de la batterie (gure A)

La batterie doit être chargée avant la première utilisation et

chaque fois qu’elle n’apporte plus assez de puissance pour
les travaux réalisés sans peine auparavant. La batterie peut

chauffer pendant la charge. Ce phénomène est normal et
n’indique pas un problème.

Avertissement ! Ne rechargez pas la batterie à une tempé­rature ambiante inférieure à 10°C ou supérieure à 40°C. La
température recommandée est d’environ 24°C.
Remarque : Le chargeur ne recharge pas la batterie si la
température de la cellule est inférieure à environ 10°C ou
supérieure à 40°C.
La batterie doit rester dans le chargeur qui démarre au­tomatiquement la charge quand la température de la cellule
augmente ou diminue.

u Pour charger la batterie (5), insérez-la dans le chargeur

(8). Il n’y a qu’un moyen d’insérer la batterie dans le
chargeur. Ne forcez pas. Assurez-vous que la batterie est

complètement enclenchée dans le chargeur.

u Branchez le chargeur au secteur.

Le témoin de charge (9) clignote vert en continu (lentement).
Le processus est terminé quand le témoin de charge (9) reste
allumé en vert. Le chargeur et la batterie peuvent rester rac­cordés en permanence avec le voyant allumé. Le voyant peut
se mettre à clignoter en vert (charge) si le chargeur détecte
qu’il faut compléter la charge de la batterie. Le témoin de
charge (9) reste allumé tant que la batterie est raccordée au
chargeur branché.

u Rechargez les batteries déchargées dans une délai d’une

semaine. La durée de vie de la batterie est considérable­ment diminuée si elle est stockée déchargée.

Laisser la batterie dans le chargeur

Le chargeur et le bloc-batterie peuvent rester raccordés avec
le voyant allumé en continu. Le chargeur maintient le bloc-

batterie complètement chargé.

Diagnostics du chargeur

Si le chargeur détecte l’usure ou l’endommagement de la bat­terie, le témoin de charge (9) clignote rapidement en rouge.
Procédez comme suit :

u Réinsérez la batterie (5).
u Si le témoin de charge continue de clignoter rapidement

en rouge, déterminez à l’aide d’une autre batterie si le
processus de charge fonctionne correctement.

u Si la batterie test se charge correctement, cela indique

que la batterie d’origine est défectueuse et qu’elle doit être
renvoyée à un centre d’assistance pour être recyclée.

u Si la nouvelle batterie signale le même problème, faites

tester le chargeur dans un centre d’assistance.
Remarque : La détection de la défaillance de la batterie peut
prendre jusqu’à 60 minutes.

19

(Traduction des instructions initiales)

FRANÇAIS

Si la batterie est trop chaude ou trop froide, le témoin alterne
un clignotement lent, puis un clignotement rapide en rouge et
ainsi de suite.

Sélection du sens de rotation (gure C)

Pour le serrage, utilisez le sens de rotation avant (dans le
sens des aiguilles d’une montre). Pour le desserrage, utilisez

le sens de rotation arrière (dans le sens inverse des aiguilles

d’une montre).

u Pour sélectionner le sens de rotation avant, poussez le

curseur de réglage du sens de rotation (2) vers la gauche.

u Pour sélectionner le sens de rotation arrière, poussez le

curseur de réglage du sens de rotation vers la droite.

u Pour verrouiller l’outil, placez le curseur de réglage du

sens de rotation au centre.

Sélection du couple (gure E)

Cet outil est muni d’un collier qui permet de régler le couple
pour différentes applications de vissage ou de perçage. Les

grandes vis et les matières dures nécessitent un couple de
serrage plus élevé que les petites vis et les matières tendres.
Pour connaître la dénition du symbole, reportez-vous à la

liste ci-dessous

u Pour percer du bois, du métal et du plastique, réglez le

collier de réglage de couple (4) sur le symbole b.

u Pour visser, réglez le collier dans la position désirée. Si

vous ne connaissez pas encore le réglage approprié,
procédez comme suit :

u Réglez le collier de réglage de couple (4) sur le couple

le plus faible.

u Vissez la première vis.
u Si le mandrin cliquète avant d’avoir atteint le résultat

voulu, augmentez le réglage du collier et continuez le

serrage de la vis. Recommencez jusqu’à ce que le

réglage correct soit obtenu. Utilisez ce réglage pour les
vis restantes.

Sélecteur de vitesse (g. D)

u Pour percer dans l’acier et pour les applications de vis-

sage, glissez le sélecteur de vitesse (7) vers l’arrière de
l’outil (1ère vitesse).

u Pour percer dans des matériaux autres que de l’acier, glis-

sez le sélecteur de vitesse (7) vers l’avant de l’outil (2ème

vitesse).

Perçage/vissage

u Sélectionnez le sens de rotation avant ou arrière à l’aide

du curseur de réglage du sens de rotation (2).

u Pour mettre l’outil en marche, appuyez sur l’interrupteur

(1). La vitesse de l’outil dépend du degré d’enfoncement
de l’interrupteur.

u Pour arrêter l’outil, relâchez l’interrupteur.

Éclairage de travail à LED

L’éclairage de travail (6) s’allume automatiquement lorsque la
gâchette est enfoncée. Il s’allume quand la gâchette est en­foncée à mi-course, avant que l’outil ne commence à tourner.

Conseils pour une utilisation optimale

Perçage

u Enfoncez le foret tout droit en appuyant toujours légère-

ment.

u Juste avant que le bout du foret n’atteigne l’autre côté de

la pièce à percer, diminuez la pression sur l’outil.

u Utilisez un bloc de bois pour protéger les pièces à percer

an d’éviter les éclats.

u Utilisez des mèches plates pour percer des gros trous

dans le bois.

u Utilisez des forets HSS pour percer le métal.
u Utilisez des mèches pour maçonnerie pour des éléments

de maçonnerie tendres.

u Utilisez un lubriant pour percer les métaux, autres que le

laiton et la fonte.

u Pour plus de précision, marquez à l’aide d’un poinçon

central un point au centre du trou à percer.

Vissage

u Choisissez toujours un embout de tournevis de type et de

taille appropriés.

u Si le serrage est difcile, enduisez la vis d’une petite

quantité de liquide de vaisselle ou de savon comme lubri-

ant.

u Alignez toujours l’outil et l’embout du tournevis avec la vis.

Maintenance

Votre outil Stanley Fat Max a été conçu pour fonctionner pen­dant longtemps avec un minimum d’entretien. Le fonctionne­ment continu et satisfaisant de l’outil dépend de son entretien
adéquat et de son nettoyage régulier.

Votre chargeur ne nécessite aucun entretien particulier, à
l’exception d’un nettoyage régulier.
Avertissement ! Avant d’entretenir l’outil, retirez la batterie.
Débranchez le chargeur avant de le nettoyer.

u Nettoyez régulièrement les fentes d’aération de votre outil

et du chargeur à l’aide d’une brosse souple ou d’un chiffon

sec.

u Nettoyez régulièrement le carter moteur à l’aide d’un

chiffon humide. N’utilisez pas de détergents abrasifs ou à

base de solvants.

u Ouvrez régulièrement le mandrin et retirez la poussière

qu’il contient en le tapotant.

20

(Traduction des instructions initiales)

FRANÇAIS

Protection de l’environnement

Z

Tri sélectif. Les produits et batteries marqués de ce

symbole ne doivent pas être jetés avec les déchets

ménagers.

Les produits et batteries contiennent des matières qui peuvent
être récupérées et recyclées an de réduire la demande en
matières premières.

Veuillez recycler les produits électriques et les batteries
conformément aux dispositions locales en vigueur. Plus
d’informations sont disponibles sur le site
www.2helpU.com

Données techniques

FMC011

Tension

V

CC

10,8

Vitesse à vide

Min

-1

0-400, 0-1500

Couple maxi

(Classement PTI)

Nm 26

Capacité du mandrin mm 10

Capacité max de perçage
Acier/Bois

mm

10

/20

Poids kg 1,0

Chargeur N472239/N472243

Tension d’entrée

V

CA

230

Tension de sortie

V

CC

22

Courant A 1,25

Durée de charge approximative min 70 (1,5 AH)

Batterie FMC086L

Tension

V

CC

10,8

Capacité Ah 1,5

Type Li-Ion

Niveau de pression sonore selon la norme EN 60745 :

Pression sonore (LpA) 82,0 dB(A), incertitude (K) 3 dB(A)

Puissance sonore (LWA) 93 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la
norme EN 60745 :

Perçage du métal (a

h, D

) 1,1 m/s2, incertitude (K) 1,5 m/s

2

Vissage (ah) 0,9 m/s2,
incertitude (K) 1,5 m/s

2

Déclaration de conformité CE

DIRECTIVES MACHINES

%

Perceuse/Visseuse sans l - FMC011

Stanley Europe déclare que les produits décrits dans les

“Données techniques” sont conformes aux normes :

2006/42/CE, EN 60745-1:2009 +A1:2010,

EN 60745-2-1:2010, EN 60745-2-2:2010

Ces produits sont également conformes aux Directives

20014/30/UE et 2011/65/UE. Pour plus de détails, veuillez

contacter Stanley Europe à l’adresse suivante ou vous

reporter au dos du manuel.

Le soussigné est responsable des données de la che tech-

nique et fait cette déclaration au nom de Stanley Europe.

Ray Laverick

Directeur Ingénierie

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgique

16/05/2016

Garantie

Stanley Fat Max est sûr de la qualité de ses produits et offre
une garantie de 12 mois aux utilisateurs, à partir de la date

d’achat. Cette garantie s’ajoute à vos droits légaux auxquels
elle ne porte aucunement préjudice. Cette garantie est valable

au sein des territoires des États membres de l’Union Europée­nne et au sein de la Zone européenne de libre-échange.

Pour prétendre à la garantie, la réclamation doit être en
conformité avec les conditions générales de Stanley Fat Max
et vous devez fournir une preuve d’achat au vendeur ou au
réparateur agréé. Les conditions générales de la garantie de 1
an Stanley Fat Max ainsi que l’adresse du réparateur agrée le
plus proche sont disponibles sur le site Internet www.2helpU.
com ou en contactant votre agence Stanley Fat Max locale à
l’adresse indiquée dans ce manuel.

21

(Traduction des instructions
initiales)

FRANÇAIS

(Traduzione del testo originale)

ITALIANO

(Traduzione del testo originale)

ITALIANO

Uso previsto

L’avvitatore/trapano Stanley Fat Max FMC011 è stato proget­tato per avvitare e per trapanare legno, metallo e plastica.

Questo elettroutensile è stato progettato per uso professionale

e privato e per utenti non professionisti.

Istruzioni di Sicurezza

Avvisi di sicurezza generici per gli elettroutensili

@

Avvertenza! Leggere tutti gli avvisi di sicurezza e
le istruzioni. La mancata osservanza dei presenti
avvisi e istruzioni potrebbe causare scosse
elettriche, incendi e/o infortuni gravi.

Conservare tutti gli avvertimenti e le istruzioni per consul­tazioni future Il termine “elettroutensile” che ricorre in tutti gli

avvisi seguenti si riferisce ad utensili elettrici con o senza lo.

1. Sicurezza nella zona di lavoro
a. Mantenere pulita e bene illuminata l’area di lavoro. Gli

ambienti disordinati o scarsamente illuminati favoriscono
gli incidenti.

b. Evitare di usare gli elettroutensili in ambienti esposti a

rischio di esplosione, ad esempio in presenza di

liquidi, gas o polveri inammabili. Gli apparati elettrici
creano scintille che possono incendiare le polveri o i fumi.

c. Tenere lontani bambini e astanti mentre si usa un

elettroutensile. Le distrazioni possono provocare la

perdita di controllo.

2. Sicurezza elettrica
a. Le spine elettriche degli elettroutensili devono essere

adatte alla presa. Non modicare la spina in alcun

modo. Non collegare un adattatore alla spina di un
apparato elettrico dotato di scarico a terra. Per ridurre

il rischio di scossa elettrica evitare di modicare le spine e

utilizzare sempre le prese appropriate.

b. Evitare il contatto sico con superci collegate a

terra, tipo tubi, radiatori, forni e frigoriferi. Se il proprio

corpo è collegato con la terra, il rischio di scossa elettrica

aumenta.

c. Custodire gli elettroutensili al riparo dalla pioggia o

dall’umidità. Se l’acqua entra nell’apparato elettrico
aumenta il rischio di scossa elettrica.

d.

Non utilizzare il cavo in modo improprio. Non

utilizzare mai il cavo per spostare, tirare o scollegare

l’apparato elettrico. Tenere il cavo elettrico lontano da

fonti di calore, olio, bordi taglienti o parti in

movimento. Se il cavo è danneggiato o impigliato, il

rischio di scossa elettrica aumenta.

e. Se l’elettroutensile viene adoperato all’aperto, usare

esclusivamente prolunghe omologate per l’impiego

all’esterno. L’uso di un cavo elettrico adatto ad ambienti

esterni riduce il rischio di scossa elettrica.

f. Se non è possibile evitare di lavorare in una zona

umida, usare un’alimentazione elettrica protetta da un

dispositivo a corrente residua (RCD). L’uso di un

interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone
a. È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile. Non

utilizzare l’apparato elettrico quando si è stanchi o

sotto l’effetto di droghe, alcool o medicinali. Un solo

attimo di distrazione durante l’uso di tali apparati potrebbe

provocare gravi lesioni personali

b. Usare l’equipaggiamento di protezione personale.

Utilizzare sempre protezioni oculari. L’uso di

abbigliamento di protezione quali mascherine antipolvere,

scarpe antinfortunistiche antiscivolo, caschi di sicurezza o

protezioni uditive, in condizioni opportune consente di

ridurre le lesioni personali.

c. Impedire l’avviamento involontario. Accertarsi che

l’interruttore di accensione sia regolato su spento

prima di collegare l’elettroutensile all’alimentazione

elettrica e/o al battery pack, di prenderlo in mano o di

trasportarlo. Il trasporto di apparati elettrici tenendo il dito

sull’interruttore o quando sono collegati alla rete elettrica

con l’interruttore nella posizione di acceso provoca

incidenti.

d. Prima di accendere un elettroutensile, togliere

eventuali utensili o chiavi di regolazione. Un utensile di

regolazione o una chiave ssati su una parte rotante

dell’apparato elettrico possono provocare lesioni

personali.
e. Non sbilanciarsi. Mantenere sempre un appoggio ed

equilibrio adeguati. Ciò consente un migliore controllo

dell’apparato nelle situazioni impreviste.

f. Vestirsi adeguatamente. Non indossare abiti lenti o

gioielli. Tenere i capelli, i vestiti e i guanti lontano

dalle parti mobili. Abiti larghi, gioielli o capelli lunghi

possono impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il

collegamento di dispositivi di aspirazione o di raccolta

della polvere, assicurarsi che questi siano installati e

utilizzati correttamente. La raccolta delle polveri può

ridurre i pericoli legati a queste ultime.

Accédez à notre site Internet www.blackanddecker.co.uk pour
enregistrer
votre nouveau produit Stanley Fat Max et être informé des
nouveaux produits et des offres spéciales.

22

(Traduzione del testo originale)

ITALIANO

4. Uso e cura degli elettroutensili
a. Non sovraccaricare l’elettroutensile. Utilizzare un

apparato adatto al lavoro da eseguire. L’apparato

lavora meglio e con maggior sicurezza se utilizzato

secondo quanto è stato previsto.

b. Non utilizzare elettroutensili con interruttori difettosi.

Qualsiasi apparato elettrico che non possa essere

controllato tramite l’interruttore è pericoloso e deve essere

riparato.

c. Scollegare la spina dalla presa di corrente e/o il

battery pack dall’elettroutensile prima di regolarlo,
sostituirne gli accessori o di riporlo. Queste misure di

sicurezza preventive riducono il rischio di azionare
l’apparato accidentalmente.

d. Quando non vengono usati, gli elettroutensili devono

essere custoditi fuori dalla portata dei bambini. Non
consentire l’uso dell’elettroutensile a persone
inesperte o che non abbiano letto le presenti
istruzioni. Gli apparati elettrici sono pericolosi in mano a

persone inesperte.

e. Sottoporre gli elettroutensili a regolare manutenzione.

Vericare che le parti mobili siano bene allineate e

non inceppate, che non vi siano componenti rotti e
che non sussistano altre condizioni che possono
compromettere il funzionamento dell’elettroutensile.
Se danneggiato, far riparare l’apparato elettrico prima
dell’uso. Molti incidenti sono provocati da apparati elettrici

su cui non è stata effettuata la corretta manutenzione.

f. Mantenere aflati e puliti gli strumenti da taglio. La

manutenzione corretta degli utensili da taglio con bordi

aflati riduce le probabilità di inceppamento e ne facilita il

controllo.

g. Utilizzare l’elettroutensile, gli accessori e le punte in

conformità alle presenti istruzioni, tenendo conto

delle condizioni di lavoro e del lavoro da completare.
L’utilizzo dell’apparato elettrico per impieghi diversi da
quelli previsti può provocare situazioni di pericolo.

5. Uso e cura degli apparati a batteria
a. Ricaricare solo usando l’alimentatore prescritto dal

fabbricante. Un caricabatteria adatto per un tipo di

gruppo batterie può esporre al rischio d’incendio se usato
con pacco batteria diverso.

b. Usare gli elettroutensili con gli appositi battery pack.

L’impiego di battery pack di altro tipo potrebbe creare il
rischio di lesioni e di incendi.

c. Quando il battery pack non viene usato, tenerlo

lontano da altri oggetti metallici tipo graffette, monete,
chiavi, chiodi, viti o altri oggetti metallici di piccole
dimensioni, che potrebbero cortocircuitare un
morsetto con l’altro. Se i morsetti della batteria vengono

cortocircuitati si potrebbero causare ustioni o un incendio.

d. In condizioni di sovraccarico, le batterie possono

perdere liquido: evitare di toccarlo. In caso di contatto

accidentale, sciacquare con acqua. Se il liquido entra

a contatto con gli occhi, consultare un medico. Il

liquido che fuoriesce dalla batteria può causare irritazioni

o ustioni.

6. Assistenza
a. Fare riparare l’elettroutensile esclusivamente da

personale specializzato e solo usando pezzi di

ricambio originali, In questo modo viene garantita la

sicurezza dell’apparato elettrico.

Altri avvisi di sicurezza per gli elettroutensili

@

Avvertenza! Addizionali avvisi di sicurezza per
gli avvitatori normali e quelli a percussione

u Indossare otoprotezioni quando si usano i trapani a

percussione. L’esposizione al rumore può causare la

perdita dell’udito.

u Usare le impugnature ausiliarie fornite con

l’elettroutensile. La perdita del controllo può causare

lesioni alla persona.

u Tenere l’elettroutensile afferrando le impugnature iso-

late se vi è la possibilità che la punta dell’avvitatore

possa venire a contatto di cavi nascosti o del lo di

alimentazione. I dispositivi di ssaggio che vengono

a contatto con un cavo sotto tensione trasmettono la

corrente elettrica anche alle parti metalliche esposte

dell’apparato e possono provocare la folgorazione

dell’operatore.

u Usare morse o altri metodi pratici per ssare e bloc-

care il pezzo da lavorare ad una piattaforma stabile.

Tenere il lavoro con le mani o contro il corpo non assicura

la stabilità e potrebbe portare ad una perdita del controllo.

u Questo elettroutensile non è stato progettato per impiego

da parte di persone (o bambini) portatrici di handicap

sici, psichici o sensoriali o che non abbiano la dovuta

esperienza o conoscenza, a meno che non siano seguite

o opportunamente istruite sul suo impiego da parte di

una persona responsabile della loro sicurezza. I bambini

devono essere sorvegliati per assicurarsi che non giochino

con l’apparecchio.

u L’utilizzo previsto è indicato nel presente manuale. Se

questo elettroutensile viene impiegato con accessori o per

usi diversi da quelli raccomandati nel presente manuale,

potrebbero vericarsi lesioni personali e/o danni alle cose.

Sicurezza altrui

u Questo elettroutensile può essere usato da bambini

dagli 8 anni in su e da persone portatrici di handicap

sici, psichici o sensoriali o che non abbiano la dovuta

esperienza o conoscenza, sempre che siano seguite o

23

(Traduzione del testo originale)

ITALIANO

opportunamente istruite sull’uso sicuro e comprendano i
pericoli inerenti.

u I bambini non devono giocare con l’elettrodomestico. Gli

interventi di pulizia e di manutenzione da parte dell’utente
non devono essere eseguiti da bambini senza supervi­sione.

Rischi residui.

L’utilizzo dell’apparecchio può comportare altri rischi non
contemplati negli avvisi di sicurezza qui riportati. Tali rischi
possono sorgere a seguito di un uso prolungato o improprio,
ecc.
Pur osservando le norme di sicurezza e utilizzando dispositivi
di protezione adeguati, certi rischi non possono essere evitati.
Sono inclusi:

u Lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento.

u Lesioni causate o subite durante la sostituzione di parti,

lame o accessori.

u Lesioni causate dall’impiego prolungato di un elettrouten-

sile. Quando si usa qualsiasi utensile per lunghi periodi,
accertarsi di fare regolarmente delle pause.

u Menomazioni uditive.
u Rischi per la salute causati dall’aspirazione di polvere

generata dall’utilizzo dell’elettroutensile (ad esempio
quando si lavora con il legno, in modo particolare quello di
quercia, faggio o l’MDF.)

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni, indicati nei dati
tecnici e nella dichiarazione di conformità del presente manu­ale, sono stati misurati in base al metodo di test standard
previsto dalla normativa EN60745 e possono essere usati
come paragone tra un attrezzo e un altro. Il valore delle emis­sioni di vibrazioni dichiarato può anche essere usato come
valutazione preliminare dell’esposizione.
Avvertenza! Il valore delle emissioni di vibrazioni durante
l’impiego effettivo dell’elettroutensile può variare da quello
dichiarato a seconda delle modalità d’uso. Il livello delle
vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l’esposizione alle vibrazioni per determinare
le misure di sicurezza richieste dalla normativa 2002/44/CE
destinata alla protezione delle persone che usano regolar­mente gli elettroutensili nello svolgimento delle proprie man-

sioni, è necessario prendere in considerazione le condizioni
effettive di utilizzo e il modo in cui l’utensile è usato, oltre a

tenere in conto tutte le componenti del ciclo operativo, vale

a dire i periodi in cui l’elettroutensile è spento, quelli in cui è
acceso ma a riposo e quelli in cui è effettivamente utilizzato.

Etichette sull’apparato

Sull’elettroutensile compaiono i seguenti pittogrammi:

:

Avvertenza! Per ridurre il rischio di infortuni,
l’utente deve leggere il manuale d’uso.

Istruzioni di sicurezza aggiuntive per batterie e
caricabatterie

Batterie

u Non tentare mai di aprirle per qualsiasi motivo.
u Non lasciare che la batteria si bagni.
u Non riporre in luoghi dove la temperatura potrebbe

superare 40 °C.

u Caricare solo a temperature ambiente tra 10 °C e 40 °C.
u Caricare solo usando il caricabatterie fornito con

l’elettroutensile.

u Quando si smaltiscono le batterie, seguire le istruzioni

riportate al capitolo “Protezione dell’ambiente”.

p

Non tentare di caricare delle batterie danneggiate.

Caricabatterie

u Usare l’alimentatore Stanley Fat Max solo per caricare

la batteria nell’apparecchio con il quale è stato fornito.

Altre batterie potrebbero scoppiare causando lesioni alle

persone e danni alle cose.

u Non tentare mai di caricare batterie non ricaricabili.
u Fare sostituire immediatamente i li di alimentazione difet-

tosi.

u Non lasciare che il caricabatterie si bagni.
u Non aprire il caricabatterie.
u Non collegare il caricabatterie a sonde.

$

L’alimentatore può solo essere usato all’interno

Leggere il presente manuale d’uso prima
dell’impiego.

Sicurezza elettrica

#

Il doppio isolamento di cui è provvisto il caricabat­terie rende superuo il lo di terra. Controllare

sempre che la tensione di rete corrisponda a
quella indicata sulla targhetta dei dati tecnici. Non
tentare mai di sostituire il caricabatterie con una
normale spina elettrica.

u In caso di danneggiamento del lo di alimentazione, è

necessario farlo riparare dal fabbricante o presso un

centro assistenza Stanley Fat Max autorizzato in modo da

evitare eventuali pericoli.
