Руководство пользователя
KINGPAR2
SLI-KINGPAR2
Page 2
!
Содержание
1. ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Что находится в коробке
Распаковка
Электропитание
Инструкции по безопасности
Срок службы светодиодов
2. ВСТУПЛЕНИЕ
Особенности
О DMX каналах
Обзор изделия
3. ПОДГОТОВКА К РАБОТЕ
Крепление прибора
Подключение кабелей управления
КАБЕЛИ УПРАВЛЕНИЯ ПО DMX
КАБЕЛЬНЫЕ РАЗЪЁМЫ
ТАБЛИЦА СООТВЕТСТВИЯ 3-PIN/5-PIN
Настройка последовательной цепи управления по DMX
Соединение приборов по схеме ведущий/ведомый
4. ИНСТРУКЦИИ ПО РАБОТЕ
Возможности управления
Быстрая настройка управления
Управление по DMX-512 без назначения ID-адреса
Управление по DMX-512 с назначением ID-адреса
Настройка DMX адреса
Функции панели управления
Карта меню
Значения каналов DMX512
Важные замечания по работе с DMX
Справочник по DMX
Page 3
!
1. ПЕРЕД ИСПОЛЬЗОВАНИЕМ
.
Что находится в коробке
• Световой прибор x 1
• Кабель питания с вилкой x 1
• входной DMX кабель x 1
• Руководство пользователя x 1
Распаковка:
Благодарим вас за покупку этого изделия. Каждая модель прошла всесторонние
испытания и поставляется вам в идеальном рабочем состоянии. Внимательно
осмотрите упаковку на предмет повреждений, которые могли произойти во время
доставки. Если на упаковке есть признаки повреждений, внимательно осмотрите сам
прибор на предмет наличия любых повреждений и убедитесь, что всё оборудование,
необходимое для работы устройства доставлено в целости и сохранности.
Осторожно вскройте упаковку и проверьте, все ли части прибора в наличии, и
удостоверьтесь, что они доставлены в нормальном рабочем состоянии.
Электропитание
Этот прибор имеет блок питания с автоматическим переключением, который подходит
для работы с широким диапазоном входных напряжений. Единственное, в чем вам необходимо
убедиться перед включением питания устройства, что напряжение питания в вашей
сети соответствует диапазону рабочих напряжений прибора. Этот прибор может работать
с напряжениями в диапазоне от 100В до 240В переменного тока частотой 50-60 Гц.
Все приборы необходимо включать напрямую в сеть, минуя любые реостаты или диммеры
(цепи с переменным резистором или диммерные цепи, даже если этот канал используется
только в положении 0% и 100%).
Инструкции по безопасности
Пожалуйста, внимательно прочитайте эти инструкции, в которых содержится важная
информация по установке, использованию и обслуживанию этого прибора.
• Пожалуйста, сохраните это Руководство пользователя, чтобы вы могли
воспользоваться им в будущем. Если вы продаёте прибор другому пользователю, убедитесь,
что у него тоже будет такой буклет с инструкциями.
• Убедитесь, что напряжение в розетках электропитания подходит для вашего прибора.
Page 4
!
• Не используйте этот прибор, если кабель питания изношен или поврежден. Не удаляйте
и не ломайте заземляющий контакт электрического кабеля. Этот контакт используется для
снижения вероятности поражения электрическим током и возникновения пожара
в случае короткого замыкания.
• Перед выполнением подключений любого типа отключите прибор от сети питания.
• Ни при каких обстоятельствах не снимайте крышку. Внутри нет элементов, которые
вы можете обслуживать самостоятельно.
• Никогда не используйте этот прибор со снятой крышкой.
• Никогда не подключайте этот прибор к диммеру.
• При монтаже этого прибора убедитесь, что в месте установки обеспечивается
правильная вентиляция.
Оставляйте между этим прибором и стеной не менее 15 см.
• Не используйте этот прибор, если заметили какие-либо признаки повреждений.
• Если не используете прибор долгое время, отключайте питание устройства.
• Всегда закрепляйте прибор безопасно и надежно.
• Кабели питания необходимо прокладывать так, чтобы на него не могли наступить или
защемить посторонними предметами, при этом уделяя внимание точкам выхода кабелей
из устройств.
• Чистка - Световой прибор необходимо чистить только в соответствии с рекомендациями
производителя.
• Тепло - Не устанавливайте вблизи любых источников тепла, таких как батареи, обогреватели,
печи или другое оборудование (включая усилители), выделяющее тепло.
• Все обслуживание приборов в указанных далее ситуациях должны производить только
квалифицированные сотрудники:
А. Кабель питания или вилка были повреждены;
B. На прибор падали предметы или проливались жидкости.
С. Устройство подверглось воздействию дождя;
D. Оборудование не работает нормально или есть заметные изменения в характеристиках.
• Не подключайте последовательно питание для более чем 10 приборов при напряжении 120 В
и 20 приборов при напряжении 230 В.
• Во избежание возникновения возгорания или поражения электрическим током не
подвергайте это устройство воздействию дождя или влаги.
• Внутри этого прибора нет элементов, которые вы можете обслуживать самостоятельно.
Не занимайтесь ремонтом приборов самостоятельно, это может привести к потере гарантии.
Page 5
!
Срок службы светодиодов
Со временем яркость светодиодов постепенно снижается. Нагрев - это главный фактор,
который приводит к ускорению снижения яркости. Установленные в сборки, светодиоды
показывают более высокую рабочую температуру по сравнению с идеальными условиями
или с оптимальным размещением в виде сот.
По этой причине, когда все цветные светодиоды используются на максимальной
интенсивности, срок их службы значительно снижается. При нормальных условиях
эксплуатации предполагаемый срок службы может составлять от 40 до 50 тысяч часов.
Если для вас очень важно увеличить срок службы, то необходимо позаботиться об
обеспечении более низких рабочих температур. Это можно осуществить как с помощью
организации соответствующих климатических условий в рабочей среде, так и с помощью
снижения общей интенсивности свечения.
2. ВСТУПЛЕНИЕ
Особенности
• Особенности
Светодиодный прибор заливного света с 3,4,5,6 или 11 каналами DMX-512 (с ID-адресацией).
• Режимы работы; 3 канала: управление RGB; 3 канала: Управление HSV
(цвет, насыщение
и значение); 4 канала: RGB, диммер; 4 канала: Управление RGBW; 5 каналов: RGBW,
диммер; 6 каналов: RGBW, диммер, строб; 11 каналов: RGBW, ID, строб, авторежим, скорость
авторежима, пользовательская программа, скорость диммера, смешивание цветов RGB
• Источник света: 10 светодиодов 4-в-1 мощностью
• Срок службы: 80000 часов
• Линзы: стандартная 25°, возможна устновка линз 45°
• Смена цветов, смешивание цветов, строб, диммер 0%-100%, регулировка скорости,
и т.д. Управление по DMX 512/Авто режим/Режим Master Slave
• Материал: корпус из алюминия
• Стандарт защиты: IP20
• Потребление мощности: 136,5 Вт
• Напряжение питания: 110В-240В 50Гц/60Гц
• Блок питания: встроенный с автопереключением
• Размер (мм): 230 х 305 х 276 (дл х шир х выс)
• Вес нетто: 4 кг
• Вес брутто: 5 кг
Page 6
!
О DMX каналах
Этот прибор имеет в целом 7 конфигураций DMX каналов, представленных в этом
руководстве и на контрольной панели прибора, как "специализации". Этими 7-ю
специализациями являются [STAGG, Arc.1, Ar1.D, Arc.2, Ar2.d, Ar2.s и HSV]. Каждая из
различных специализаций будет доступна с контрольной панели прибора. Для того
чтобы узнать, как это осуществить, смотрите раздел "Функции контрольной панели".
Канал
Описание
Диммер
Красный (если выбраны программы 01-10, то устанавливает время шага)
Зелёный (если выбраны программы 01-11, то устанавливает время затухания)
Синий
Белый
Смена цвета/баланс белого
Строб
Авто/программа
Скорость авторежима
Скорость диммера
ID адрес
Канал
Канал
Описание
Красный
Зелёный
Синий
Описание
Диммер
Красный
Зелёный
Синий
Канал
Описание
Красный
Зелёный
Синий
Белый
Канал
Описание
Диммер
Красный
Зелёный
Синий
Белый
Page 7
!
Канал
Описание
Диммер
Красный
Зелёный
Синий
Белый
Строб
Канал
Описание
Тон
Насыщенность
Значение (яркость)
Обзор изделия
Вход питания
Вход DMX
Выход питания
Выход DMX
Панель управления
3. ПОДГОТОВКА К РАБОТЕ
Блок питания:
Перед включением устройства убедитесь, что напряжение в сети питания в вашей
местности соответствует рабочему напряжению вашего оборудования. Этот прибор имеет
блок питания с автоматическим переключением, который подходит для работы с широким
диапазоном входных напряжений. Единственное, в чем вам необходимо убедиться перед
включением питания устройства, что напряжение питания в вашей сети соответствует
диапазону рабочих напряжений прибора. Этот прибор может работать с напряжениями в
диапазоне от 100В до 240В переменного тока частотой 50-60 Гц.
Page 8
!
Все приборы необходимо включать напрямую в сеть, минуя любые реостаты или
диммеры (цепи с переменным резистором или диммерные цепи, даже если этот канал
используется только в положении 0% и 100%). Этот прибор также предназначен для
передачи питания от одного прибора SLIKINGPAR2 к другому такому же прибору. Каждый
прибор поставляется с входным кабелем питания стандарта IP-65. Кроме того, в каждом
приборе есть переходник для питания с разъемом Edison.
Все приборы необходимо подключать к цепям с работающим заземлением. В зависимости
от вариантов применения для светового прибора могут потребоваться другие разъёмы.
Пожалуйста, при установке разъёмов сверяйтесь с расположенной ниже цветовой
схемой проводки.
Провод
Коричневый
Синий
Зелёный/желтый
Сигнал
Фаза
Ноль
Земля
Контакт
Установка
Это прибор можно устанавливать в любом безопасном положении.
В приборе есть крепежная скоба, к которой можно прикрепить клэмп (скобу или струбцину)
для подвеса. Вы можете использовать для этой цели имеющиеся у вас клэмпы, предварительно
убедившись, что клэмп может выдержать вес прибора. Рекомендуется использовать по
меньшей мере 2 точки крепления для одного прибора. Также вы можете заказать “C” и “O”образные клэмпы.
Примечание:
Есть два варианта применения этого прибора: установка на штатив для
подсветки вверх, и подвешивание для работы вниз. Если вы используете этот
прибор для подсветки вверх, то вам необходимо использовать помимо крепежной скобы
по меньшей мере один страховочный трос/цепь для каждого прибора.
1. Если вы хотите подвесить прибор для работы сверху вниз, то следуйте, пожалуйста,
указанным ниже шагам.
2. На время монтажа оградите зону проведения работ и пользуйтесь устойчивыми
платформами подходящей высоты.
3. Необходимо всегда использовать страховочные тросы, которые пропускаются в
страховочные отверстия. Страховочный трос должен выдерживать нагрузку, в 10 раз
превышающую вес прибора.
Page 9
!
4. Необходимо проверить способность несущей конструкции выдержать нагрузку,
превышающую в 10 раз вес всех подвешиваемых световых приборов. Работая долгое
время, корпуса приборов могут очень сильно нагреваться. Поскольку охлаждение приборов
происходит методом конвекции, их необходимо устанавливать в местах с хорошей
вентиляцией.

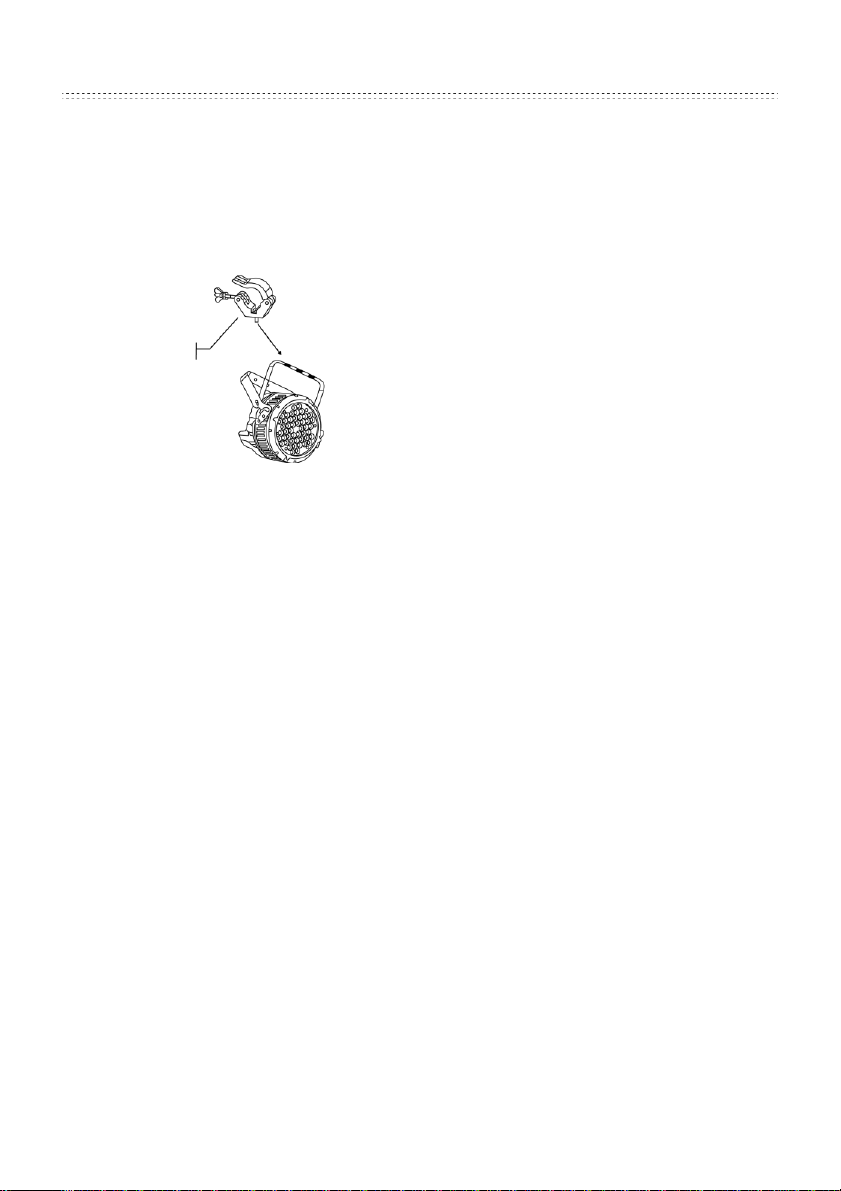

Скоба для подвеса.
примечание: продаётся отдельно
Соединение приборов
Для исполнения световых шоу программ вам потребуется синхронная работа нескольких
световых приборов, что осуществляется с помощью последовательного соединения
приборов, установленных в режим master/slave, и управления ими с помощью контроллера

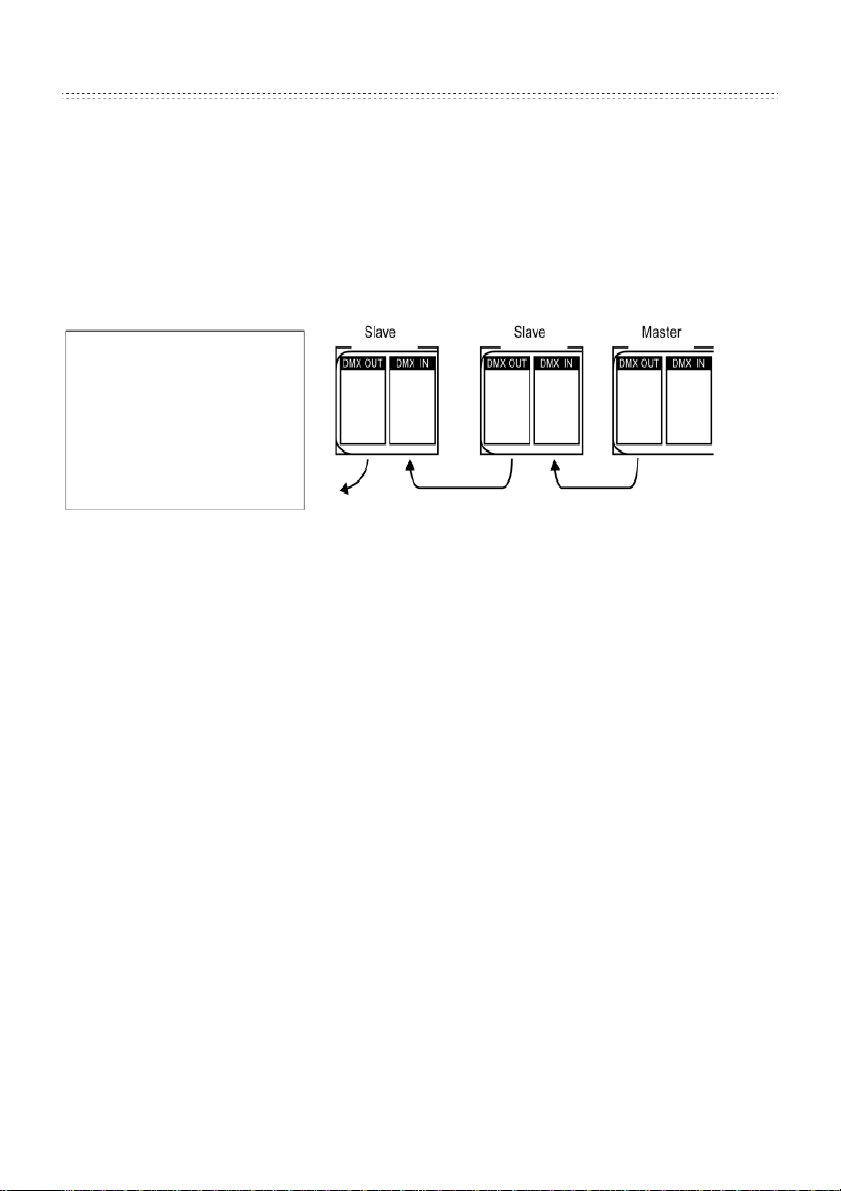

по протоколу DMX 512. Количество приборов, которыми можно управлять по одной
линии DMX, зависит от общего количества каналов, необходимых для управления приборами.
Важно:
в соответствии со стандартом EIA-485 может объединять не более 32 устройств. Подключение
в одну линию управления более 32 световых приборов без использования
Приборы должны быть последовательно соединены в одну линию. Одна линия управления
оптически изолированного DMX-сплиттера может привести к ухудшения цифрового DMX
сигнала. Максимальное рекомендуемое расстояние линии управления: Максимальное
рекомендуемое количество приборов, подключенных к последовательной линии
управления: 32 прибора
Кабели управления
Для соединения приборов вместе вам потребуются кабели передачи информации.
Вы можете купить сертифицированные DMX кабели напрямую у вашего продавца/поставщика
или сделать их самостоятельно. Если вы хотите сделать кабель самостоятельно,
то используйте, пожалуйста, качественный кабель, который обеспечивает
качественную передачу сигнала и защищён от электромагнитной интерференции.
Страховочный трос
Примечание: трос необходимо пропустить через отверстия в корпусе прибора.
Page 10
!
КАБЕЛИ УПРАВЛЕНИЯ ПО DMX
Используйте кабель Belden© 9841 или эквивалентный, который соответствует
требованиям стандарта EIA RS-485. Обычный микрофонный кабель не может обеспечить
надежную передачу DMX сигнала на большие расстояния.
Кабель должен соответствовать следующим характеристикам:
Витая пара плюс экран
•
Максимальная ёмкость между проводниками 30 пФ/м.
•
Максимальная ёмкость между проводником и экраном 55 пФ/м.
•
Максимальное сопротивление 60 Ом/1000 м.
•
Номинальное сопротивление 100-140 Ом.
•

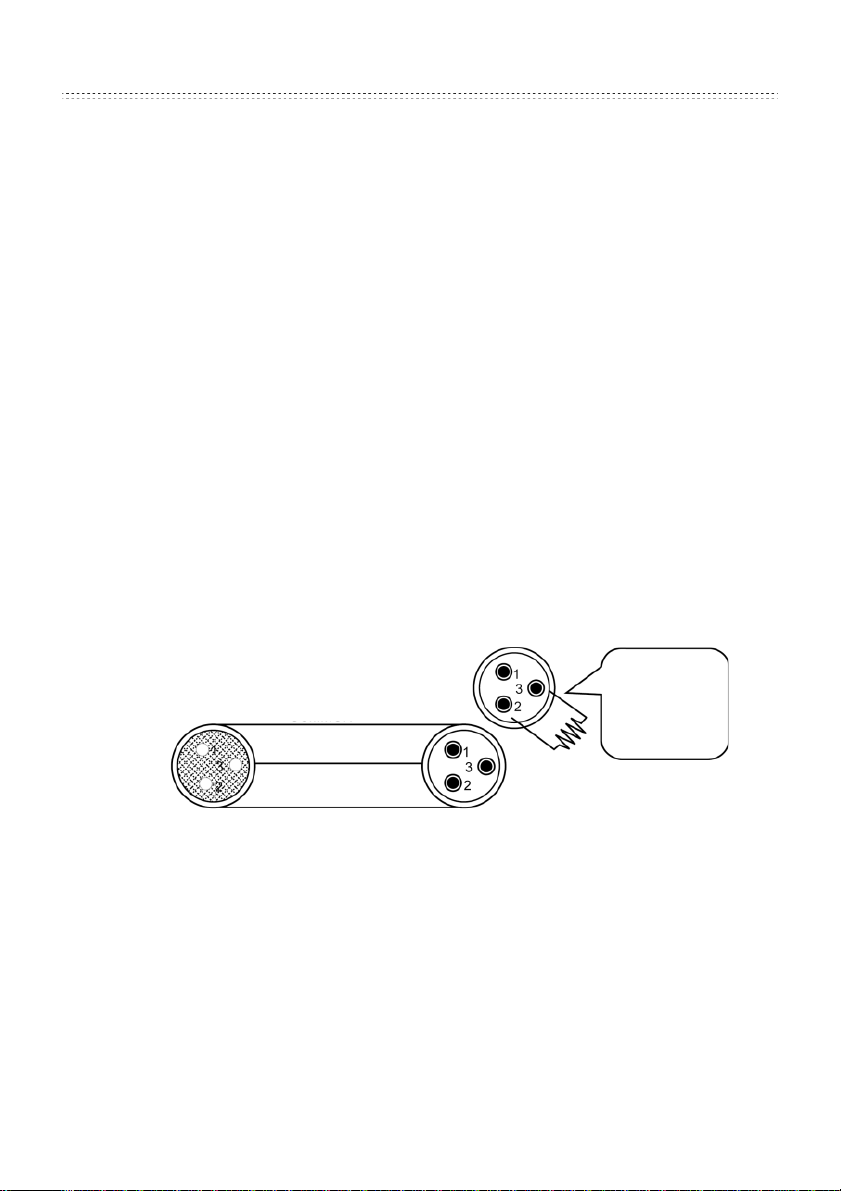

КАБЕЛЬНЫЕ РАЗЪЁМЫ
На одном конце кабеля должен быть разъём XLR -"папа", а на другом XLR-"мама".
Сопротивление 120 Ом
Вт между контактами
Общий
Вход
DMX +
DMX -
Выход
Концевая заделка кабеля снижает ошибки сигнала.
Её нужно всегда использовать для предотвращения
интерференции и потери сигнала.
2 (DMX -) и 3 (DMX +)
последнего прибора.
ВНИМАНИЕ
ʼ
Не допускайте контакта между общей землёй и землёй корпуса прибора.
Это может привести к появления петли заземления, и ваш прибор будет работать с ошибками
или станет неуправляемым. Проверьте кабели с помощью кабельного тестера, чтобы
убедиться, что соблюдена полярность и контакты не замкнуты между собой или с экраном.
Page 11
!
ТАБЛИЦА СООТВЕТСТВИЯ 3-PIN/5-PIN
Примечание!
контактами, то вам необходимо будет использовать переходник с 5 контактов на 3.
Расположенная ниже схема поможет вам сделать правильно:
Если вы используете контроллер с DMX выходом на разъёме XLR с 5-ю
Провод
Земля/экран
Сигнал управления (+)
Сигнал управления (-)
Не использовать
Не использовать
3-контактный XLR мама (выход)
Контакт 1
Контакт 2
Контакт 3
5-контактный XLR папа (вход)
Контакт 1
Контакт 2
Контакт 3
Не использовать
Не использовать

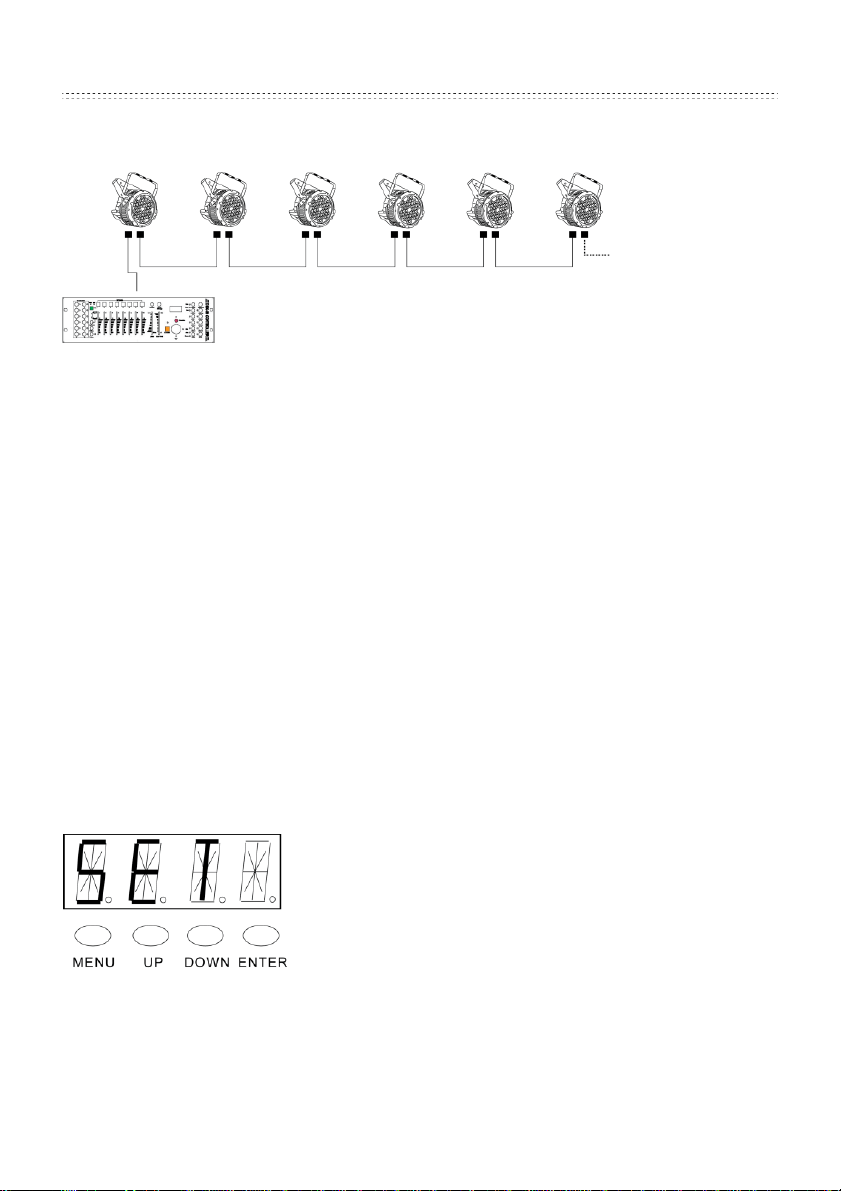

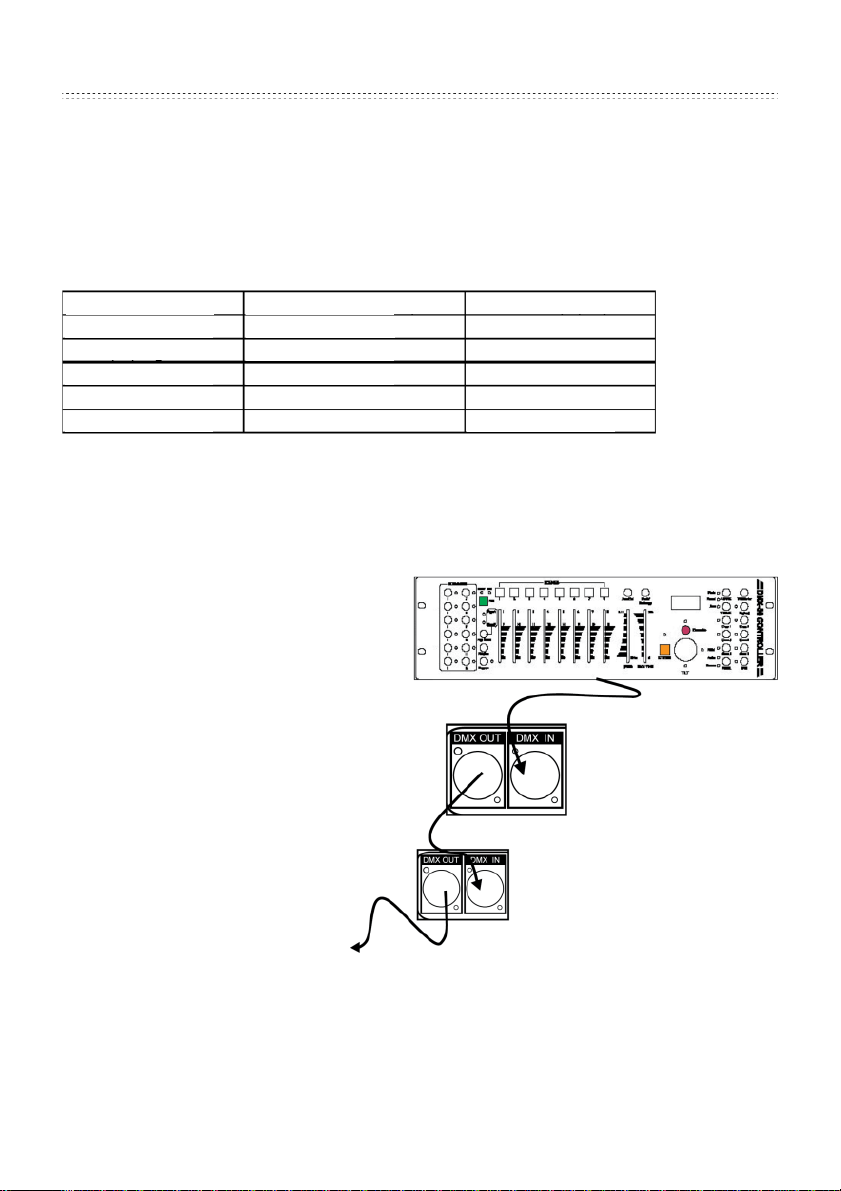

Настройка последовательной цепи управления по DMX
1. Подсоедините разъём с 3
контактами (папа) DMX кабеля
к выходному 3-контактному
разъёму (мама) контроллера.
2. Подключите конец кабеля,
идущего от контроллера, на
котором находится 3-контактный
разъём (мама) к входному
гнезду первого прибора
(3-контактный разъём-папа).
3. Затем, выполните таким
На этом рисунке показан общий
вид панели DMX входа/выхода
светового прибора
же образом соединение
выхода этого прибора с
входом следующего прибора и т.д.
Page 12
!
Соединение приборов по схеме ведущий/ведомый
1. Подсоедините разъём с 3 контактами (папа) DMX кабеля к выходному 3-контактному
разъёму (мама) первого прибора.
2. Подключите конец кабеля, идущего от первого прибора, где находится 3-контактный
разъём (мама) к входному гнезду следующего прибора (3-контактный разъём-папа). Затем,
выполните таким же образом соединение выхода этого прибора с входом следующего
прибора и т.д.
Часто для работы в конфигурациях
master/slave и в одиночном режиме
требуется, чтобы первый прибор в цепи
был выделен для этой цели с помощью
определенных значений в настройках или
с помощью переключателей. Кроме того,
в следующих приборах цепи должен быть
включен режим slave. Пожалуйста,
внимательно прочитайте раздел «Инструкции
по работе», чтобы правильно выполнить
настройки и конфигурацию оборудования.
4. ИНСТРУКЦИИ ПО РАБОТЕ
Возможности управления
Адресация оборудования может осуществляться в диапазоне DMX адресов с 001 до 512.
Самая простая схема управления позволяет контролировать до 56 приборов при включении
11-канальной специализации "STAG"; кроме того, существует также и вторичная система
ID-адресов для использования в случаях с расширенными системами DMX управления.
Система ID-адресов позволяет пользователю назначить до 66 приборов с одинаковыми DMX
адресами; в результате вы получаете возможность управления целой вселенной из 3696
световых приборов. Работа системы ID-адресов происходит с использованием 11-го
DMX канала [STAG]. Необходимо внимательно подходить к программированию концертных
программ или событий, где требуется запуск эффектов по требованию или по тайм-коду.
Чтобы время выполнения команд сохранялось в пределах одно секунды, программируйте не
больше 11-ти приборов на ID адреса на 1 DMX канал.
Page 13
!
Быстрая настройка управления
Чтобы подробнее узнать о работе с контрольной панелью и функциями, смотрите раздел,
который называется "Функции контрольной панели". Выполнение следующих шагов
предполагает, что вы прочитали и разобрались с настройками последовательной линии
управления по DMX.
Управление по DMX-512 без назначения ID-адреса
-
Оборудование работает по 11 каналам DMX протокола (специализация "STAG".) Установите
адреса для каждого прибора в порядке возрастания с шагом 10 каналов. (например, 1,11,21,31,
и т.д...) Для экономии времени вы можете установить одинаковые DMX адреса для всех
приборов. Тогда все приборы будут реагировать на команды одновременно. Вы также
можете сгруппировать ваши световые приборы и присваивать одинаковые адреса
всем приборам группы для упрощения программирования и управления.
1. Чтобы получить доступ к этой функции, нажимайте на кнопку “MENU” на контрольной
панели, пока не появится надпись "RUN MODE". Нажмите “ENTER” и используйте кнопки
“UP/DOWN” (вверх/вниз) для выбора функции "DMX". Затем, нажимайте кнопку “MENU”,
пока на дисплее не появится надпись "DMX512 ADDRESS". Используйте кнопки “UP/DOWN”
для увеличения или уменьшения номера канала от 001 до 512.
2. Нажмите (ENTER) для подтверждения действия. Затем нажмите кнопку “MENU” для выхода.
Отключение системы ID-адресов в каждом приборе осуществляется с помощью контрольной
панели. Выберите “SET”, затем “ID ON/OFF” и затем “OFF”
Управление по DMX-512 с назначением ID-адреса
1. Выполните пункт 1 из описания установки DMX адресов.
2. Активация системы ID-адресов в каждом приборе осуществляется с помощью контрольной
панели. Для каждого начального адреса протокола DM 512 пользователь может настроить
до 66 отдельных ID-адресов. Установите ID-адреса для каждого прибора с помощью функции
контрольной панели "ID address" с нарастанием значений. (например, 1,12,24,36, и т.д...)
Выберите “Settings”, затем “address ”, и затем “01 ~ 66 ”
Page 14
!
DMX адрес: 001
ID адрес: 01
DMX адрес: 001
ID адрес: 02
DMX адрес: 001
ID адрес: 03
DMX адрес: 012
ID адрес: 01
DMX адрес: 012
ID адрес: 02
DMX адрес: 012
ID адрес: 03
На рисунке вверху показана простая схема DMX подключения, в которой на каждый DMX адрес назначено по три прибора.
Три прибора имеют отдельные ID адреса, что позволяет пользователю либо управлять всей группой приборов сразу
по DMX адресам, используя каналы с 1 по 10, или управлять каждым прибором в отдельности, сначала выбрав DMX
адрес, а затем с помощью канала 11 указав конкретный ID адрес. (Обратите внимание, что при использовании
ID адресов вы можете использовать функцию ADAS, которая открывает вам ещё больше возможностей по управлению.
Настройка DMX адреса
Каждому прибору нужно установить начальный адрес от 1 до 512. Поскольку прибору
требуется один или несколько каналов для управления, чтение сигналов управления начинается
с канала, имеющего начальный адрес. Например, если прибору, который использует 5 каналов
DMX, установить начальный адрес на DMX канал 100, то он будет получать сигналы по
каналам: 100, 101, 102, 103 и 105. Выбирайте начальный адрес таким образом, чтобы
адреса не пересекались, и записывайте их, чтобы не перепутать их в дальнейшем. Этот
световой прибор использует 11 DMX каналов. Если вы впервые пользуетесь DMX,
мы советуем вам прочитать "Справочник по DMX" в разделе "Приложения".

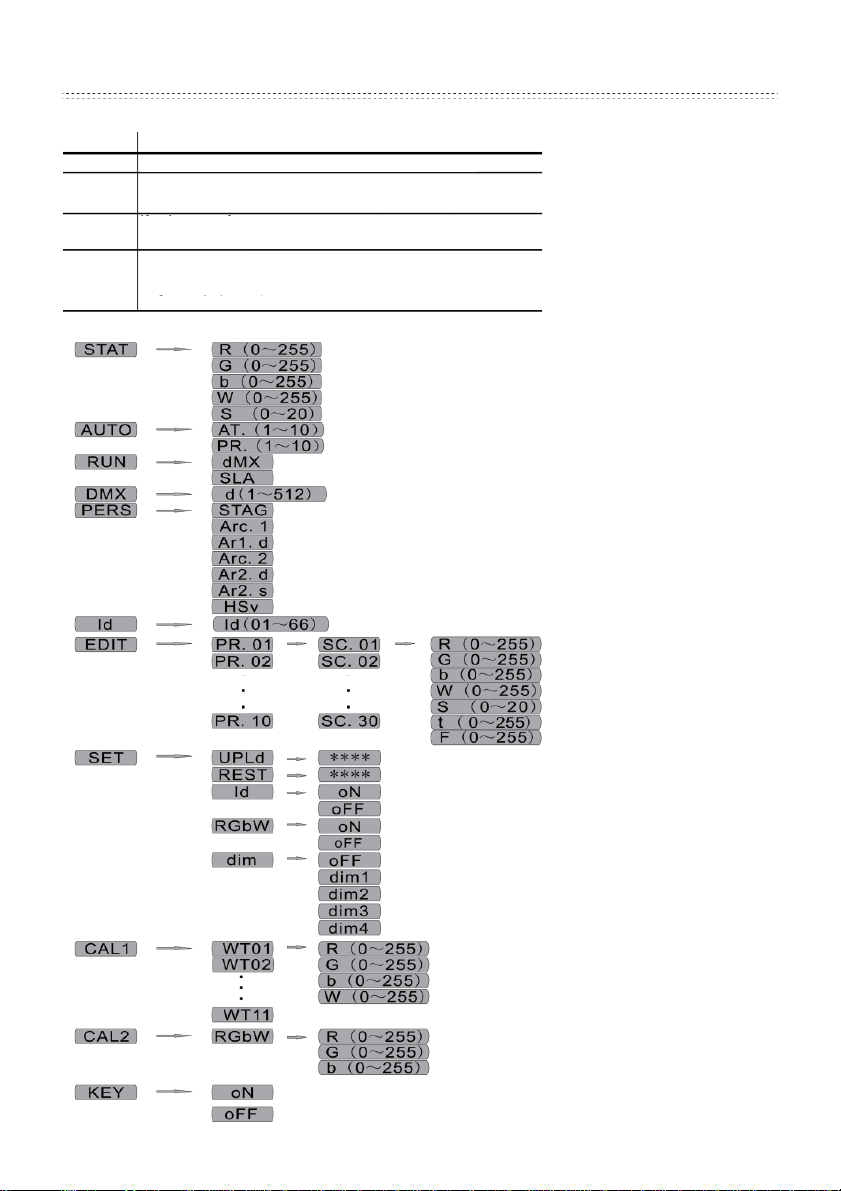

Функции панели управления
Доступ ко всем функциям и настройкам прибора осуществляется с помощью встроенного
интерфейса панели управления.
Page 15
Кнопка
MENU
UP
DOWN
ENTER
!
Функция
Выход из текущего меню или функции
Навигация вверх по спискам меню и
увеличение цифровых значений в функциях
Навигация вниз по спискам меню и
уменьшение цифровых значений в функциях
Активирует выделенное меню или подтверждает
выбранные значения в выбранной функции
Page 16
!

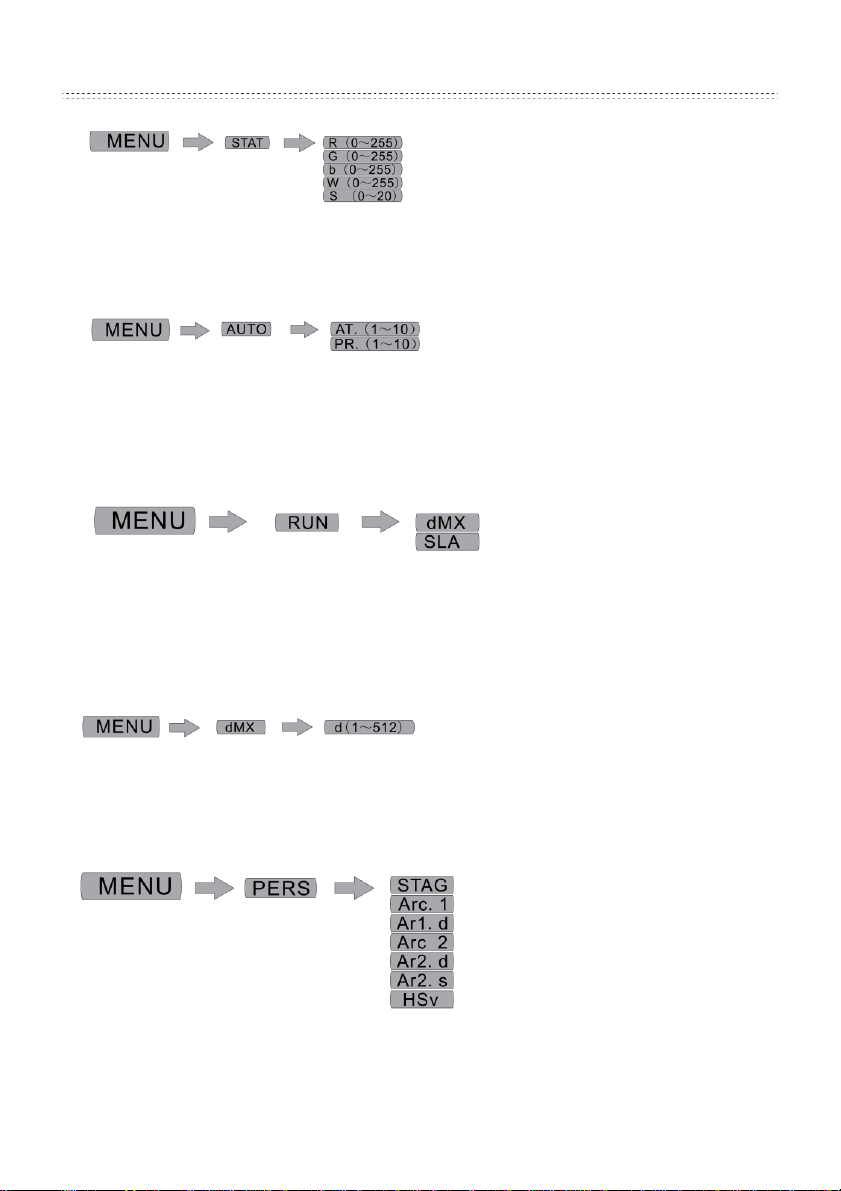

Фиксированный цвет (STATIC COLOR)
• Комбинируем (Red), (Green) и (Blue) для создания диапазона оттенков (0-225).
• Устанавливаем значение стробирования (Strobe) (0-20 Гц).
Автоматический режим (AUTO)
• Выберите одну из программ (AUTO) и нажмите кнопку (ENTER).
• Программы (AT.01)-(AT.10) уже предварительно запрограммированы и их нельзя изменить в
режиме редактирования (EDIT).
• Программы (PR.01)-(PR.10) уже предварительно запрограммированы, но их можно изменить
в режиме редактирования (EDIT).
Работа (RUN)
• Войдите в режим работы (RUN) для настройки рабочего режима.
• В режиме (dMX) для управления приборами используется контроллер DMX1512.
• Режим (SLA) для работы в связке Master-Slave
(dMX)
• Войдите в режим (dMX) для установки DMX адреса
Специализации (PERSONALTY)
• Войдите в режим (PERSONALTY) для выбора DMX режима: (STAG), (Arc.1), (Ar1.d),
(Arc.2), (Ar2.d), (Ar2.s) или (HSv)
Page 17
!
(ID)

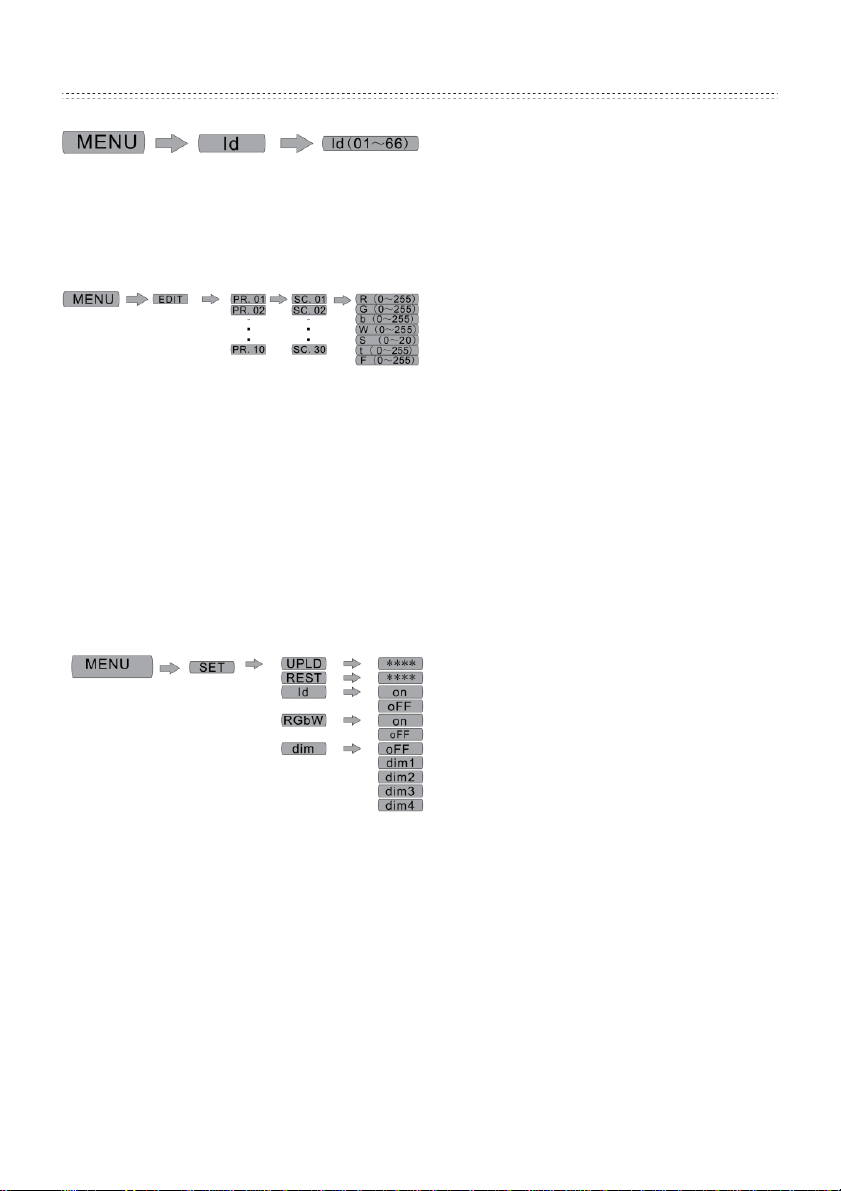

Войдите в режим (ID) для установки ID адреса
• Редактирование программ пользователя (EDIT CUSTOM)
Войдите в режим (EDIT) для редактирования программ пользователя (PR.01)-(PR.10).
• В каждой программе пользователя доступно 30 шагов редактирования.
• Каждый шаг позволяет создавать сцены с использованием параметров RED (R(0?255)),
GREEN (G(0?255)), BLUE (b(0?255)), WHITE (W(0?255)), STROBE (S(0?20)), TIME (T(0?255)) и
FADE (F(0?255)). Чтобы сохранить всю информацию, нажмите кнопку ENTER на 5 секунд.
Настройки (SETTINGS)
• Выберите (UPLD) для загрузки программ пользователя из текущего ведущего (master)
устройства в ведомые (slave) устройства.
• Для включения функции загрузки необходимо ввести пароль.
• Пароль совпадает с основным паролем доступа.
• Во время загрузки дисплей ведомых устройств будет светиться желтым. В случае
ошибки загрузки цвет станет красным.
• В случае успешной загрузки цвет дисплея на ведомых устройствах станет зелёным.
Для того чтобы сбросить программу пользователя на значения по умолчанию, выберите (REST).
• Для того чтобы включить/отключить функцию ID адресов с DMX контроллера, перейдите к (ID).
Page 18
Когда функция RGB-белый (RGbW) установлена на (YES), при значениях RGB = 255,255,255
цвет станет совершенно белым. Когда выбрано значение (NO), при RGB = 255,255,255, то
значения RGB не регулируются и мощность выхода будет наиболее высокой. Параметр
(RGbW) можно настроить в меню CAL2.
Войдите в меню (POW) для выбора одного из режимов мощности - (NORM) или (HIGH).
В нормальном режиме потребляемая мощность составит 90 Вт, а в высоком – около 150 Вт.
Войдите в меню (Dim) для выбора режима диммера и его скорости. Когда функция DIMMER
установлена на (Off), тогда MASTER DIMMER и RGBW будут изменяться линейно. Скорость
в режимах Dim 1/2/3/4 будет изменяться нелинейно, и (Dim1) будет самым быстрым,
а (DIM4) самым медленным. Установленные здесь значения параметра (DIM) не действуют
в режиме (STAG).

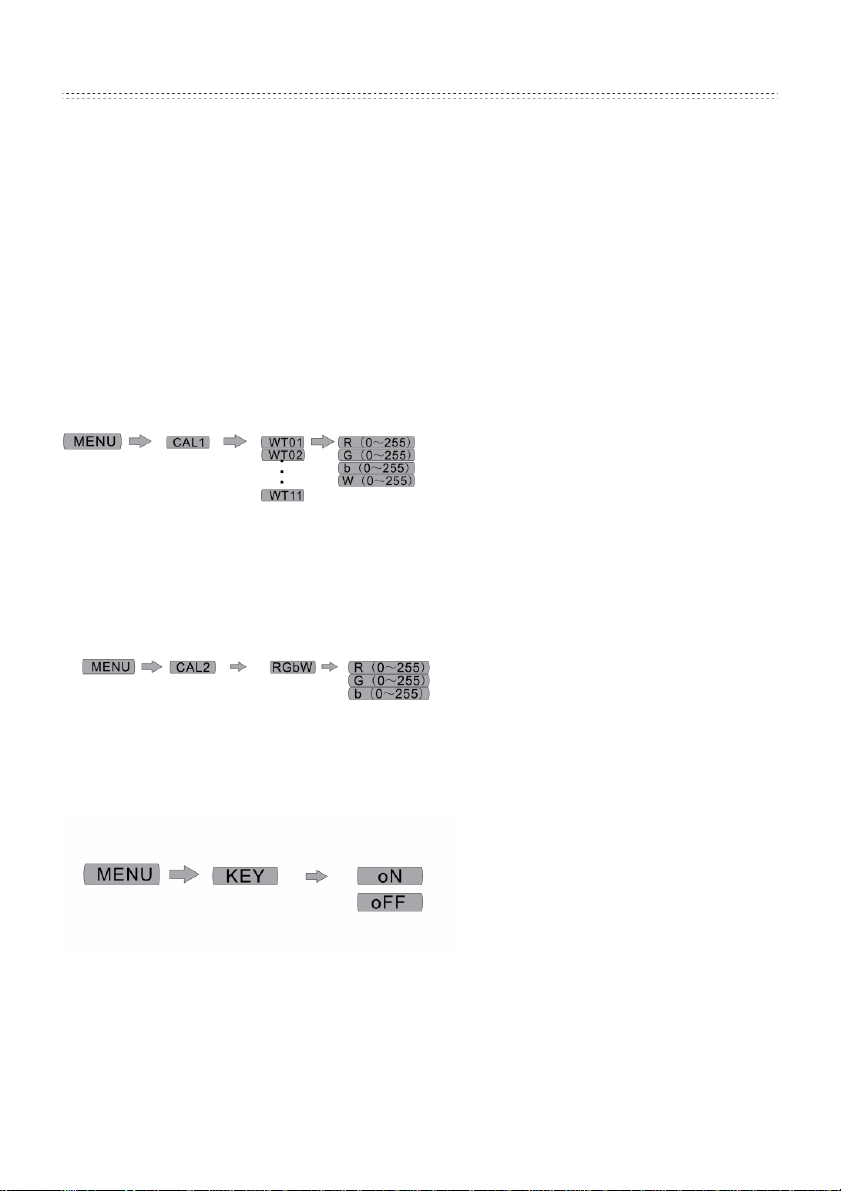

Меню (CAL1)
• Войдите в меню (CAL1) для выбора другой температуры цвета для белого цвета.
• Есть 11 предустановок белого цвета, которые можно редактировать с помощью параметров
(Red), (Green),(Blue) и (White).
Меню (CAL2)
• Войдите в меню (CAL2) для создания с помощью параметров RGB других вариантов
белого цвета.
• Когда новое значение активировано, то DMX контроллер выдаст значения RGB = 255,255,255
и будет воспроизведён белый цвет в соответствии с параметрами, заданными в (CAL2).
Меню блокировки (KEYLOCK)
• Войдите в режим (KEY) для того чтобы выбрать, будет ли запрашиваться пароль
доступа или нет.
• Для того чтобы ввести пароль, сначала необходимо нажать (ENTER).
• Пароль доступа следующий (UP) + (DOWN) + (UP) + (DOWN)
!
Page 19
!

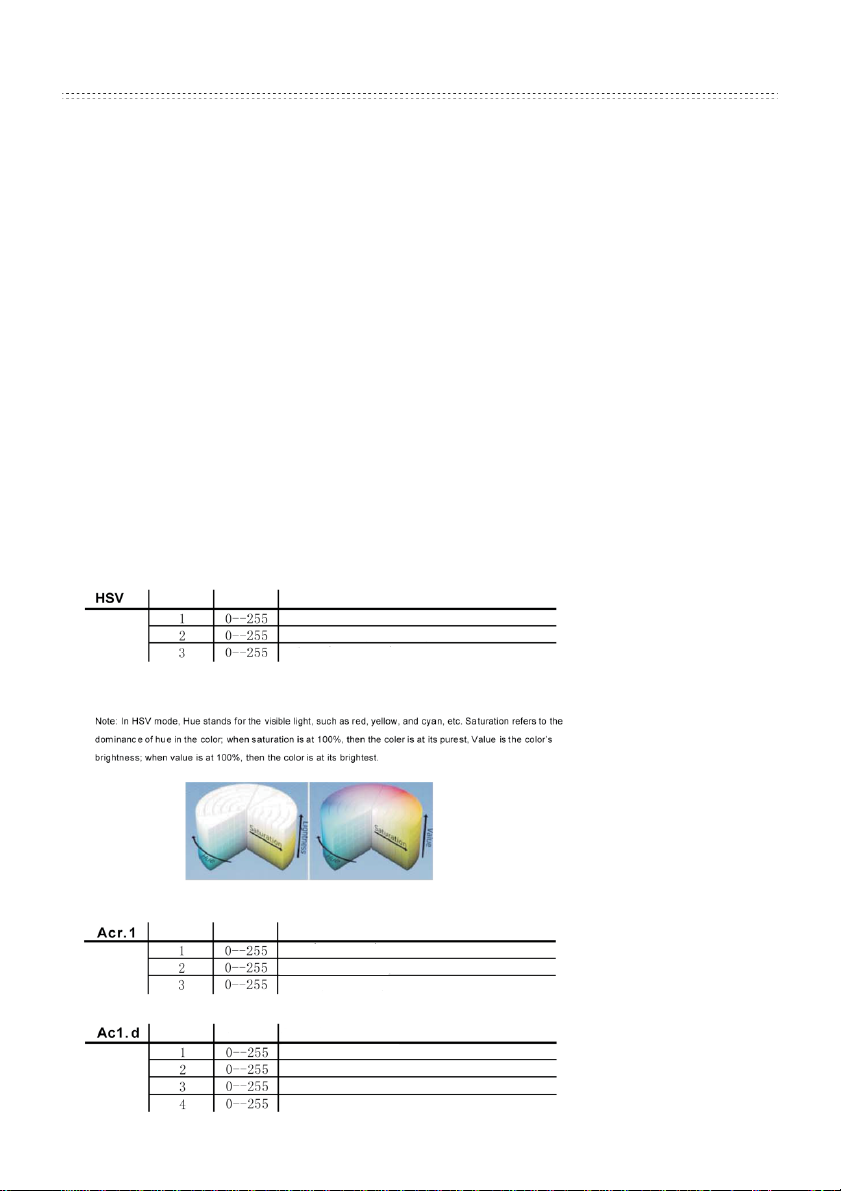

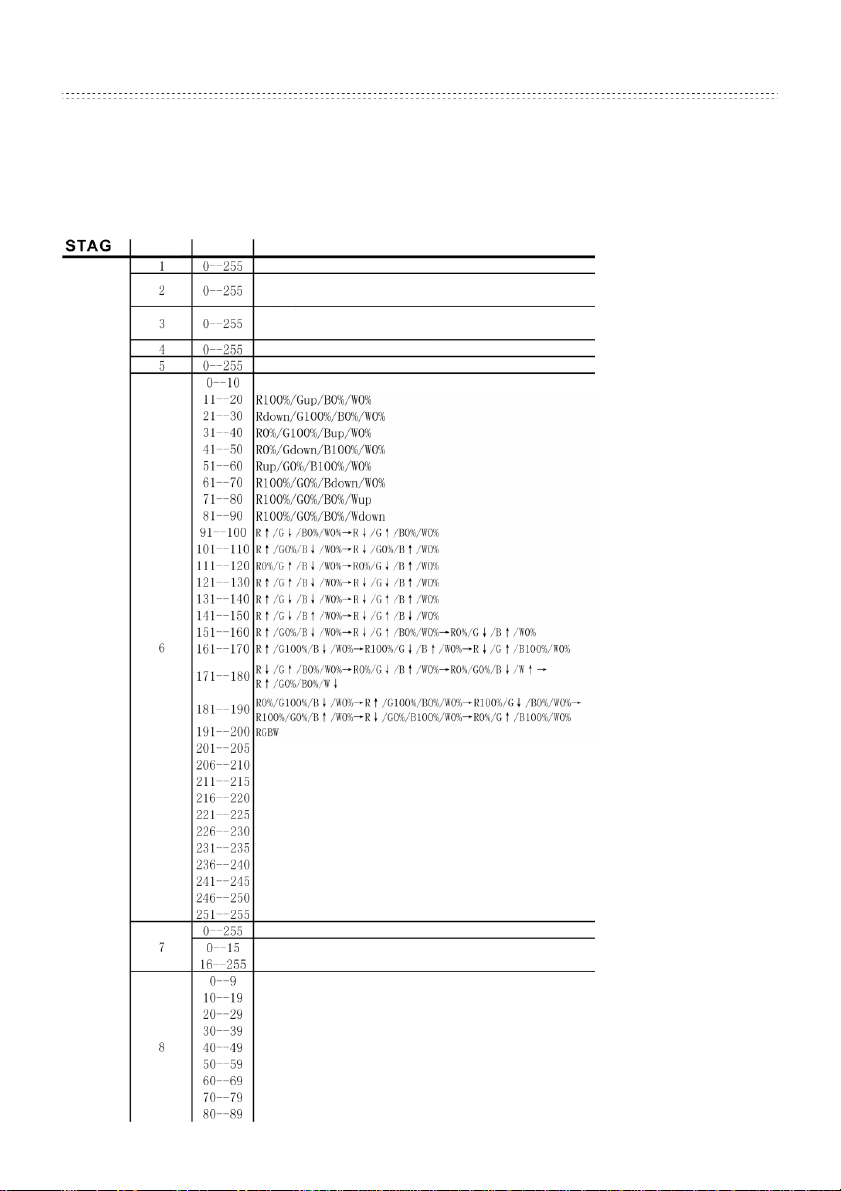

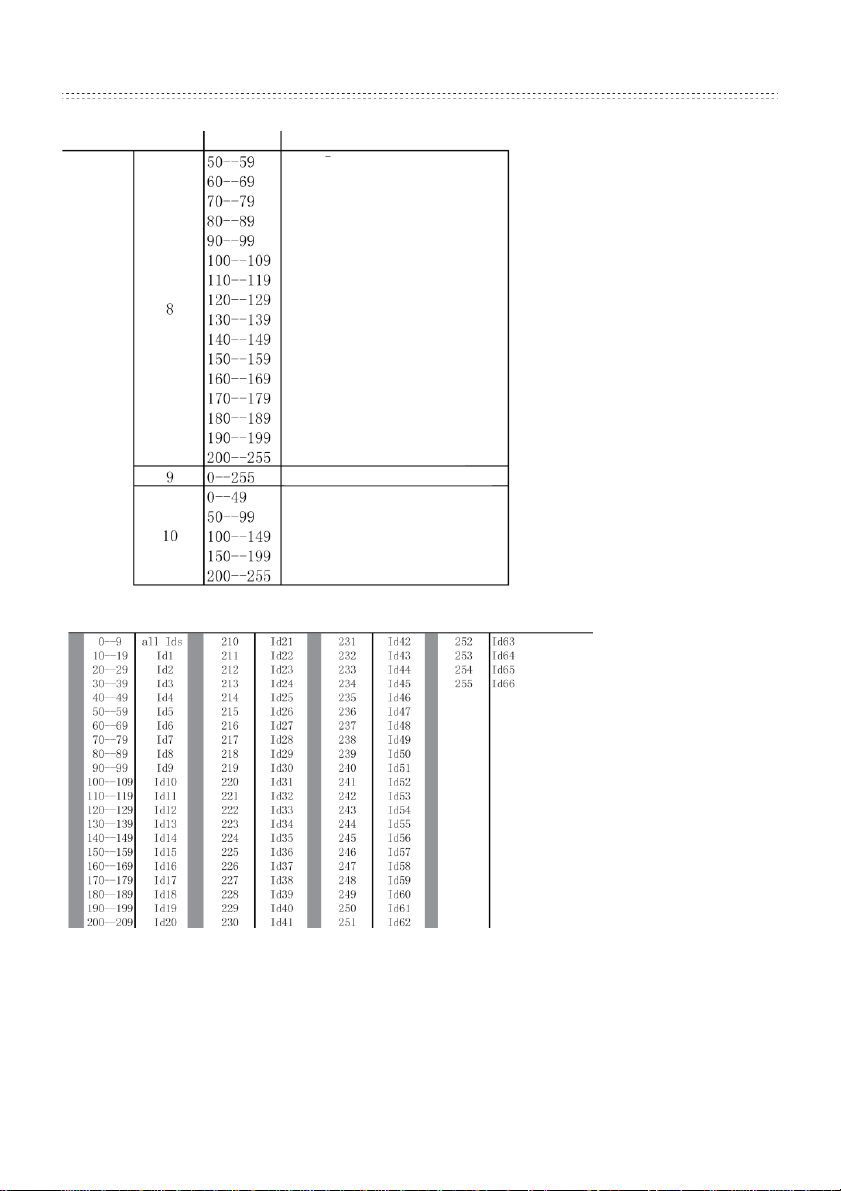

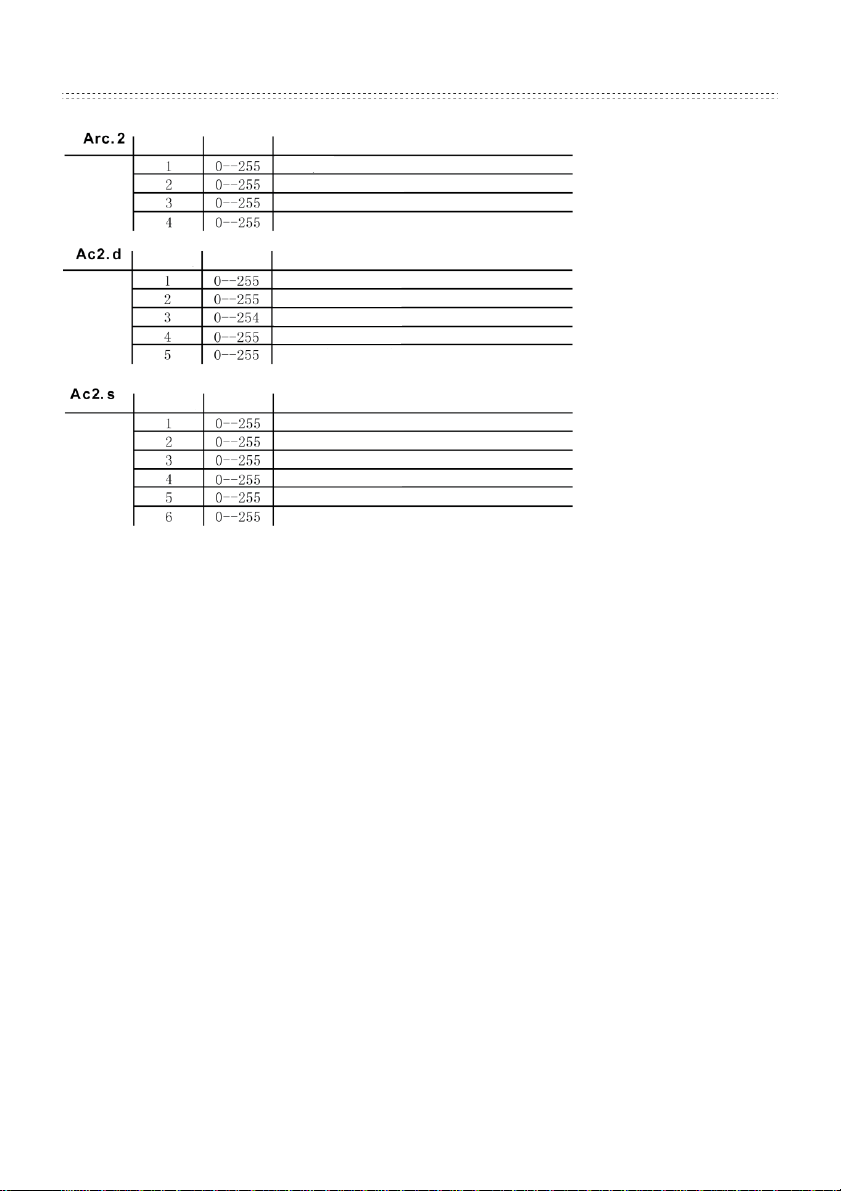

Значения каналов DMX512
В приборе SARO-KINGPAR1 есть 7 конфигураций протокола DMX512 [HSV, STAGG, Arc1,
AEC1+D, Arc1+s]
Канал Значение Описание
Диммер (0-100%)
Красный(0-100%)
Если выбраны программы 01-10, то устанавливает время шага
Зелёный (0-100%)
Если выбраны программы 01-11, то устанавливает время перехода
Синий (0-100%)
Белый (0-100%)
Нет функции
White 1 (белый 1)
White 2 (белый 2)
White 3 (белый 3)
White 4 (белый 4)
White 5 (белый 5)
White 6 (белый 6)
White 7 (белый 7)
White 8 (белый 8)
White 9 (белый 9)
White 10 (белый 10)
White 11 (белый 11)
Скорость строба, когда включен канал 6
Нет функции
Строб (0-20 Гц)
Нет функции
Auto 1 (Авто 1)
Auto 2 (Авто 2)
Auto 3 (Авто 3)
Auto 4 (Авто 4)
Auto 5 (Авто 5)
Auto 6 (Авто 6)
Auto 7 (Авто 7)
Auto 8 (Авто 8)
Page 20
!
Канал 11 (установка ID-адреса)
Канал Значение Описание
Auto 5 (Авто 5)
Auto 6 (Авто 6)
Auto 7 (Авто 7)
Auto 8 (Авто 8)
Auto 9 (Авто 9)
Auto 10 (Авто 10)
Programme 1 (программа 1)
Programme 2 (программа 2)
Programme 3 (программа 3)
Programme 4 (программа 4)
Programme 5 (программа 5)
Programme 6 (программа 6)
Programme 7 (программа 7)
Programme 8 (программа 8)
Programme 9 (программа 9)
Programme 10 (программа 10)
Скорость авторежима
Диммер отключен
Dimmer speed 1 (скорость диммера 1)
Dimmer speed 2 (скорость диммера 2)
Dimmer speed 3 (скорость диммера 3)
Dimmer speed 4 (скорость диммера 4)
Важные замечания по работе с DMX
ОСНОВНОЙ ДИММЕР
Канал 1 управляет интенсивностью светящегося в настоящий момент цвета. Когда
слайдер установлен в верхнее положение (255), то интенсивность будет максимальной.
Page 21
!
ВЫБОР КРАСНОГО, ЗЕЛОНОГО И СИНЕГО ЦВЕТОВ
Каналы 2, 3, 4 и 5 управляют интенсивностью каждого из светодиодов красного, зеленого,
синего и белого цвета. Комбинируя различные значения каналов 1, 2, 3, 4 и 5, можно
создать более 4 миллионов комбинаций цветов.
СТРОБ
Канал 6 управляет стробированием каналов с 1 по 4. У канала 7 есть приоритет над
каналами 2, 3 и 4. Скорость стробирования регулируется в пределах от 0 до 20 Гц.
ВЫБОР ID-АДРЕСОВ
Используйте канал 11 для выбора ID-адресации приборов. На каждый независимый
DMX адрес можно назначить до 66 приоров с ID-адресами. ID-адрес "0" позволяет
управлять всеми приборами одновременно.
АВТОМАТИЧЕСКИЕ И ПОЛЬЗОВАТЕЛЬСКИЕ ПРОГРАММЫ
Канал 8 управляет выбором пресетных автоматических и пользовательских
программ с 1 по 10. При активации определенной программы возможно управление
временем шага и временем перехода с помощью каналов 2 и 3 соответственно.
Канал Значение Описание
Тон (0-100%)
Насыщенность (0-100%)
Значение (яркость) (0-100%)
Канал Значение Описание
Красный (0-100%)
Зелёный (0-100%)
Синий (0-100%)
Канал Значение Описание
Диммер (0-100%)
Красный (0-100%)
Зелёный (0-100%)
Синий (0-100%)
Page 22
!
Канал Значение Описание
Канал Значение Описание
Канал Значение Описание
Красный (0-100%)
Зелёный (0-100%)
Синий (0-100%)
Белый (0-100%)
Диммер (0-100%)
Красный (0-100%)
Зелёный (0-100%)
Синий (0-100%)
Белый (0-100%)
Диммер (0-100%)
Красный (0-100%)
Зелёный (0-100%)
Синий (0-100%)
Белый (0-100%)
Строб (0-20 Гц)
Справочник по DMX
В протоколе DMX 512 есть 512 каналов. Каналы можно назначать свободным образом.
Прибору, способному принимать сигнал DMX 512, требуется один или несколько
последовательных каналов. Пользователю необходимо назначить начальный адрес
прибора, который обозначает первый канал, установленный для него в контроллере.
Есть множество различных типов световых приборов с DMX управлением, и для
каждого из них может потребоваться различное количество каналов. Необходимо заранее
спланировать выбор начальных адресов приборов. Каналы не должны наслаиваться или
пересекаться. Если это случилось, то приборы, начальные адреса которых установлены
неправильно, будут работать с ошибками. Кроме того, вы можете управлять несколькими
приборами одного типа с использованием одинаковых начальных адресов, если вам
необходимы их синхронные движения или работа. Другими словами, приборы будут
будут сгруппированы и будут реагировать на команды одинаково.
Page 23
!
Приборы с DMX управлением получают сигналы по последовательной линии управления.
Последовательная линия управления- это соединение DMX выхода одного прибора с
DMX входом следующего. Порядок соединения приборов в данном случае не важен
и не влияет на взаимодействие контроллера с каждым прибором. Руководствуйтесь
принципом наиболее простой и более прямой прокладки кабеля. Для соединения приборов
используйте кабель с двумя витыми проводниками и экраном с 3-контактными XLR
разъёмами. Экран подключается к контакту 1, отрицательный сигнал управления (S-) к
контакту 2, а положительный (S+) к контакту 3.
Page 24
!
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ПРОЧТИТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ. ОБРАТИТЕ ВНИМАНИЕ НА ВСЕ ПРЕДУПРЕЖДЕНИЯ.
• Если вы соблюдали все выше перечисленные инструкции, а устройство перестало работать, пожалуйста,
обратитесь к компании, которая продала вам этот прибор. Ни при каких обстоятельствах не открывайте это устройство.
Сервисное обслуживание должно производиться только квалифицированным персоналом.
• Электрические приборы никогда нельзя использовать в условиях жары или высокой влажности. Для предотвращения
любой вероятности пожара или удара электротоком никогда не проливайте жидкости на это устройство.
Если это случилось, отключите кабель питания из розетки и немедленно отсоедините световой пульт.
МАРКИРОВКА И СООТВЕТСТВИЕ
1. Маркировка CE на этом изделии означает, что оно соответствует директиве об электромагнитной
совместимости EMC (2004/108/CE), директиве о маркировке CE (93/68/EEC) и директиве о низких
напряжениях (2006/95/EC).
2. Знак «перечёркнутый мусорный бак» обращает ваше внимание на директиву WEEE (об утилизации
электрического и электронного оборудования) (2002/96/EC). Он означает, что это изделие необходимо сдавать
на переработку отдельно от других отходов.
3. Знак «RoHS compliant» означает, что это устройство соответствует Директиве (2002/95EC) по ограничению
содержания или использования опасных веществ и электрических и электронных компонентах, таких как:
ртуть, свинец, кадмий, шестивалентный хром, полибромдифенил и полибромистый дифенилэфир.
ПОСТАВЩИК/ПРОДАВЕЦ
!
Loading...
