Руководство пользователя
CLASSICPAR 64
SLI-CLPA64
!
!
Распаковка: Благодарим вас за покупку этого изделия. Каждая модель прошла всесторонние
испытания и поставляется вам в идеальном рабочем состоянии. Внимательно
осмотрите упаковку на предмет повреждений, которые могли произойти во время доставки.
Если на упаковке есть признаки повреждений, внимательно осмотрите само устройство
на предмет наличия любых повреждений и убедитесь, что всё оборудование,
необходимое для работы устройства доставлено в целости и сохранности.
Вступление:
управление по DMX, звуковая активация, или в конфигурации master/slave
Прибор может работать в 4 различных режимах: Автоматически,
(ведущий/ведомый). В этом приборе есть несколько встроенных программ, которые
можно использовать, когда прибор работает самостоятельно или используется в
связке с другими приборами в конфигурации master/slave. Для получения лучших результатов
прибор необходимо использовать совместно с дым-машиной или другими
устройствами, которые улучшают читаемость лучей.
Предупреждение! Во избежание возникновения возгорания или поражения электрическим
током не подвергайте это устройство воздействию дождя или влаги.
Предупреждение! Никогда не смотрите прямо на источник света! Это может
привести к тяжёлым травмам глаз.
Технические характеристики:
• Источник света 7 * 4-в-1 светодиодов мощностью 8 Вт
• Угол луча: 25°
• Срок службы: 80000 часов
• Диммер 0-100% с непрерывным регулируемым управлением цветом
• Строб: 0-20 Гц (любой цвет)
• Потребление мощности: 88 Вт
• Режим работы: звуковая активация, master/slave, управление по
DMX-512 или авто
• Управление по DMX: 4 и 7 DMX каналов.
• Панель управления: Цифровая 4 символа (буквенно-цифровая)
• Входное напряжение питания: 100-240В перем. тока, 50-60 Гц
(переключаемый блок питания)
• Максимальная температура окружающего воздуха: 40°C
:
!
Пожалуйста, обратите внимание:
руководства пользователя могут изменяться без какого-либо письменного предупреждения.
Установка
1. Этот прибор предназначен для использования только внутри помещений. Всегда
сохраняйте расстояние между прибором и людьми или другими объектами не менне 1 м.
Убедитесь, пожалуйста, что прибор надежно закреплен и заземлен.
2. Пожалуйста, убедитесь, что выбранное вами напряжение и ток соответствуют
параметрам вашей сети питания.

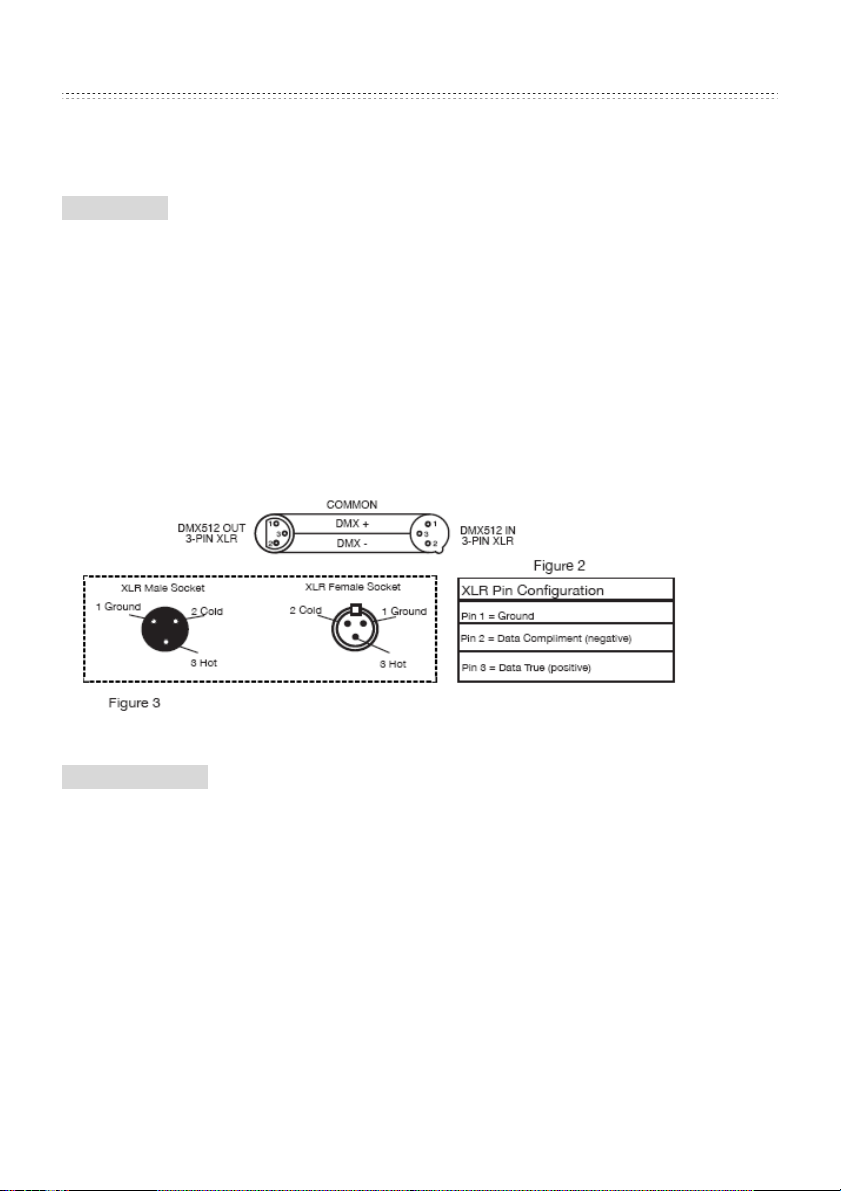

3. Подключение по DMX512: Сигнал DMX512 от контроллера подключается к
Технические характеристики и внешний вид этого устройства и
гнездам Input (вход) и Output (выход) на XLR разъемах. (1 земля, 2 минус, 3 плюс) Для
предотвращения интерференции длина сигнального кабеля не должна превышать 100 м.
Пожалуйста, обратите внимание на подробности, приведенные на следующих рисунках.
Характеристики
• Смешивание цветов RGBW
• Эффект стробирования
• Встроенные бегущие огни (регулируемая скорость)
• Электронное уменьшение силы света 0-100%
• Встроенный микрофон для работы в режиме звуковой активации
• Совместимость с протоколом DMX-512
• 4 и 7 DMX каналов.
• 4 режима работы - звуковая активация, master/slave, правление по DMX, автоматический
• Цифровой дисплей для установки адресов и настройки функций
!
Функции дисплея
Addr -
контрольного пульта
1. Нажимайте кнопку ESC и кнопки UP
и DOWN до тех пор, пока не появится
надпись "Addr", затем нажмите ENTER.
2. Теперь на дисплее будет видна надпись
“Axxx”, где “x” является адресом.
Нажимайте кнопки UP (вверх) или DOWN
(вниз), пока не найдете нужный вам адрес.
Auto -
необходимый вам автоматический
режим.
1. Нажимайте кнопку MENU и кнопки UP и
установка DMX адресов для
это меню позволяет выбрать
DOWN до тех пор, пока не появится
надпись "Auto", затем нажмите ENTER.
2. На дисплее появится надпись "Autx".
Вы можете выбрать один из режимов,
нажимая кнопки UP или DOWN.
3. Снова нажмите ENTER, появится
надпись SPx.
Используя кнопки UP и DOWN ,
отрегулируйте скорость авторежима
(SP1-SP9)
Colo -
это меню позволяет выбрать необходимый вам фиксированный цвет.
1. Нажимайте кнопку ESC и кнопки UP и DOWN до тех пор, пока не появится надпись "CoLo",
затем нажмите ENTER.
2. На экране появится либо надпись "CoL X" (где "Х" соответствует цифрам 1-9) либо надпись
"AtF". Нажимайте кнопки UP или DOWN для выбора либо статического цвета либо режима "AtF".
Если вы выбрали статический цвет, тогда нажмите ENTER для подтверждения.
3. Режим "AtF" позволяет вам самому создать свой цвет, смешивая и регулируя соотношение
красного, синего и зеленого цветов вручную. Выберите "AtF", нажмите ENTER; на дисплее
!
появятся надписи ”rxx” (красный), ”Gxxx” (зеленый), ”bxxx” (синий) или "Uxxx" (белый). Вы можете
отрегулировать цвет между значениями 1-225; нажмите ENTER: теперь вы можете выбрать
другой цвет с помощью кнопок UP и DOWN для его регулировки.
Chan -
это меню позволяет выбрать необходимый вам режим DMX канала.
1. Нажимайте кнопку MENU и кнопки UP и DOWN до тех пор, пока не появится
надпись "Chan", затем нажмите ENTER.
2. Теперь на дисплее будет видна надпись “X Ch”, где “x” отражает режим DMX канала.
Нажимайте кнопки UP (вверх) или DOWN (вниз), пока не найдете нужный вам режим.
Soun -
это меню позволяет выбрать необходимый вам режим звука.
1. Нажимайте кнопку MENU до тех пор, пока не появится надпись "Soun", затем нажмите ENTER.
2. На дисплее появится надпись "Soux". Вы можете выбрать один из режимов, нажимая
кнопки UP или DOWN.
3. Нажмите “ENTER” снова, на дисплее появится надпись “SL-XX”, затем, нажимая кнопки “UP”
и “DOWN”, вы можете отрегулировать чувствительность звука от 0 до 9.
SLav -
это меню позволяет вам выбрать необходимый вам режим ведущий/ведомый.
1. Нажимайте кнопку MENU до тех пор, пока не появится надпись "SLav", затем нажмите ENTER.
2. Теперь на дисплее будет видна надпись “Sla”, включен режим slave. Теперь прибор будет
работать ведомым устройством в автоматическом (auto), звуковом режиме (sound) и в
цветовом режиме (color).
VER -
эта функция показывает версию программного обеспечения.
1. Нажимайте кнопку MENU до тех пор, пока не появится надпись "VER". Нажмите кнопку
ENTER и на дисплее появится номер версии программного обеспечения.
2. Нажмите кнопку MENU для выхода из этой функции.
Управление по DMX
Эта функция позволяет вам управлять каждым отдельным прибором с помощью обычного
контроллера, поддерживающего протокол DMX-512, например Stagg Commandor.
DMX контроллер позволяет вам создавать уникальные программы, соответствующие
вашим индивидуальным требованиям.
!
DMX каналы и значения
DMX каналы и значения: Режим 4-х каналов
канал
ch1 0--255
ch2 0--255
ch3 0--255
ch4 0--255
DMX каналы и значения: Режим 7-ми каналов
канал
Ch1 0 255
Ch2 0 – 255
Ch3 0 – 255
Ch4 0 – 255
Ch5 0 – 255
Ch6 0 – 255
Ch7
значение
значение
–
0 – 15
16 – 37 Colour fade
38 – 60 Colour slow appear and slow
61 – 83 Colour change
84 – 106 Colour slow appear and fast
107 – 129
130 – 152 Colour strobe in and slow out
153 – 175 Colour fast and slow out
176 – 198 Colour strobe and fade out
199 – 221 Colour change and strobe
222 – 244 Sound Active 1
245 – 255 Sound Active 2
функция
[красный]
[зелёный]
[синий]
blue (0%
[белый]
white (0%
(0%red
--100%)
--100%)
(0%green
--100%)
--100%)
функция
--
[диммер]
[красный]
(0%red
[зелёный]
[синий]
blue (0%
[белый]
white (0%
Strobe/auto speed ( slow –fast )
100%)dimmer (0%
--100%)
--100%)
(0%green
--100%)
--100%)
[скорость строб/авто медленно-быстро]
нет функции
disappear
disappear
Colour slow in and fast out
[медленное включение и быстрое выключение цвета]
[строб и медленное выключение цвета]
[быстрая смена цвета и медленное выключение]
[строб и медленное затухание цвета]
[смена цвета и строб]
[затухание цвета]
[медленное появление и медленное затухание цвета]
[смена цвета]
[медленное появление и быстрое затухание цвета]
[Звуковая активация 1]
[Звуковая активация 2]
!
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ПРОЧТИТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ. ОБРАТИТЕ ВНИМАНИЕ НА ВСЕ ПРЕДУПРЕЖДЕНИЯ.
• Если вы соблюдали все выше перечисленные инструкции, а устройство перестало работать, пожалуйста,
обратитесь к компании, которая продала вам этот прибор. Ни при каких обстоятельствах не открывайте это устройство.
Сервисное обслуживание должно производиться только квалифицированным персоналом.
• Электрические приборы никогда нельзя использовать в условиях жары или высокой влажности. Для предотвращения
любой вероятности пожара или удара электротоком никогда не проливайте жидкости на это устройство.
Если это случилось, отключите кабель питания из розетки и немедленно отсоедините световой пульт.
МАРКИРОВКА И СООТВЕТСТВИЕ
1. Маркировка CE на этом изделии означает, что оно соответствует директиве об электромагнитной
совместимости EMC (2004/108/CE), директиве о маркировке CE (93/68/EEC) и директиве о низких
напряжениях (2006/95/EC).
2. Знак «перечёркнутый мусорный бак» обращает ваше внимание на директиву WEEE (об утилизации
электрического и электронного оборудования) (2002/96/EC). Он означает, что это изделие необходимо сдавать
на переработку отдельно от других отходов.
3. Знак «RoHS compliant» означает, что это устройство соответствует Директиве (2002/95EC) по ограничению
содержания или использования опасных веществ и электрических и электронных компонентах, таких как:
ртуть, свинец, кадмий, шестивалентный хром, полибромдифенил и полибромистый дифенилэфир.
09-10-2012 – 15.45
!
