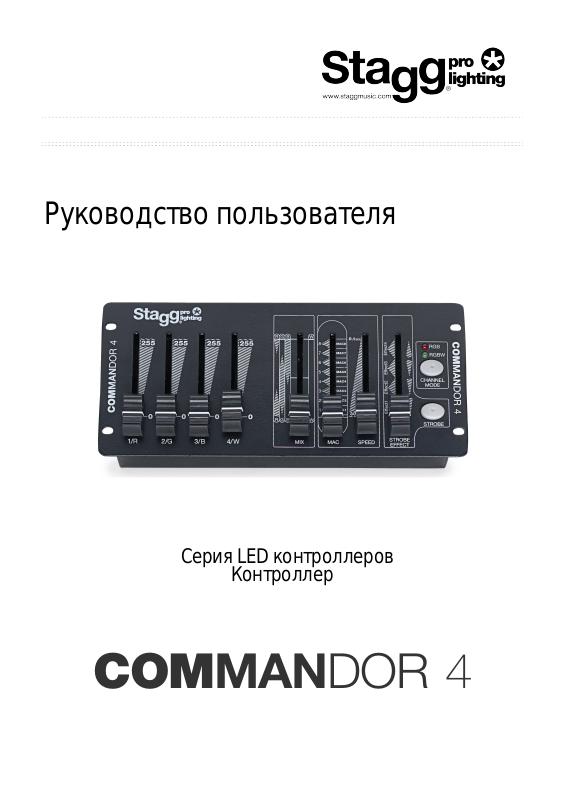

Руководство пользователя
Серия LED контроллеров
Контроллер
COMMANDOR 4
!
Пожалуйста, перед использованием внимательно прочтите эти инструкции
1. Знакомство
Этот контроллер специально разработан для использования с приборами, поддерживающими
DMX протокол;
Для того чтобы упростить использование этого контроллера, пожалуйста, внимательно
прочитайте это руководство до начала работы с ним;
Надпись в прямоугольнике обозначает кнопку; например.: означает кнопку
включения стробирования.
Входное напряжение для блока питания, идущего в комплекте, составляет от 100 до
240 В перем. тока с частотой 50/60 Гц; параметры выхода 9 В 1 А пост. тока. Входное питание
контроллера составляет 9-12 В. мин 300 мА.
в местной сети питания составляет 100-240 В, и выход блока питания составляет 9-12 В пост.
Подсказка:
тока и сила тока мин. 300 мА.
2. Передняя панель COMMANDOR 4
Strobe
Пожалуйста, убедитесь, что напряжение
1: 4 фейдера каналов соответственно для выходных сигналов Red (красного), Green (зелёного),
Blue (синего) и White (белого) цветов по протоколу DMX512.
2: фейдер MIX для смешивания цветов вашего светодиодного прибора
3: Фейдер MAC для управления выходами пресетных макросов (доступно 8 макросов);
4: Фейдер SPEED для регулировки скорости выбранного макроса;
5: Фейдер STROBE EFFECT для управления пресетными эффектами стробирования
(доступны 4 эффекта);
6: это кнопка, которую необходимо удерживать нажатой для работы
Strobe
эффекта стробирования;
!
Channel mode
7: это кнопка для переключения между 3-канальным режимом RGB и
4-канальным режимом RGBW
8: Индикатор активности 4-канального режима RGBW (зелёного цвета)
9: Индикатор активности 3-канального режима RGB (красного цвета)
3. Задняя панель COMMANDOR 4
1: Выходной разъём XLR для выхода сигнала DMX512
(контакт 1: Земля; контакт 2: Данные - ; Контакт 3: Данные +);
2: Вход питания (9-12 В / мин. 300 мА)
3: Включение/выключение питания
4. Работа
При работе с Commandor 4 не нужно ничего редактировать. Вы можете изменять положение
4 фейдеров каналов R, G, B и W для создания световых эффектов напрямую, и использовать
4 других фейдера для запуска пресетных эффектов.
4.1 Режим каналов
До начала работы Commandor 4 с вашим светодиодным прибором настройте, пожалуйста, ваш
светодиодный прибор, включив на нём 3-канальный режим RGB или 4-канальный режим RGBW;
затем выберитесоответствующий режим на Commandor 4 с помощью кнопки
Нажмите кнопку Когда светится красный индикатор RGB,
Channel mode
Channel mode.
Commandor 4 работает в 3-канальном режиме RGB; когда горит зелёный
индикатор RGBW, то Commandor 4 работает в 4-канальном режиме.
4.2 Настройка выхода
!
Вы можете изменять положение 4 фейдеров каналов R, G, B и W для создания световых
эффектов напрямую. В 3-канальном режиме RGB фейдер W (белого цвета) отключен.
4.3 Смешивание цветов
Изменяя положение фейдера MIX, вы можете включать пресетные эффекты смешивания
цветов, как показано на расположенной ниже схеме:
4.4 Макросы
Изменяя положение фейдера MAC, вы можете включать пресетные макросы. Как показано
в расположенной ниже таблице, в контроллере Commandor 4 есть 8 макросов. Фейдер
SPEED используется для регулировки скорости выбранного макроса;
Выход
MAC1 8-38
MAC2 39-69
MAC3 70-100
MAC4 101-131
MAC5 132-162
MAC6 163-193
MAC7 194-224
MAC8 225-255
Значение
Макроса
Описание эффекта
Красный-Зелёный постепенно изменяются
Красный-Синий постепенно изменяются
Зелёный-Синий постепенно изменяются
Красный-Зелёный-Синий постепенно изменяются
Красный-Зелёный быстро изменяются
Красный-Синий быстро изменяются
Зелёный-Синий быстро изменяются
Красный-Зелёный-Синий быстро изменяются
!
4.5 Эффект стробирования
1. Для того, чтобы эффект стробирования работал, нажмите и
удерживайте кнопку STROBE; как только вы отпустите кнопку, эффект
стробирования остановится и включится предыдущий эффект;
2. Изменяя положение фейдера Strobe, вы можете выбирать различные
эффекты стробирования. В контроллере доступно 4 таких эффекта,
смотрите следующую таблицу:
Эффект
Стробирования
Effect1 0-65
Effect2 66-128
Effect3 129-191
Effect4 192-255
Значение
Выхода
Описание эффекта
Стробирование от медленного к быстрому (1-10 Гц)
Эффект стробирования светом, от медленного к быстрому
Эффект стробирования с нарастающей интенсивностью,
от медленного к быстрому
Эффект стробирования с уменьшающейся интенсивностью,
от медленного к быстрому
Примечание: Когда фейдер находится в положении 0,
на выходе нет никаких управляющих сообщений.
!
!
!
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ПРОЧТИТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ. ОБРАТИТЕ ВНИМАНИЕ НА ВСЕ ПРЕДУПРЕЖДЕНИЯ.
• Если вы соблюдали все выше перечисленные инструкции, а устройство перестало работать, пожалуйста,
обратитесь к компании, которая продала вам этот прибор. Ни при каких обстоятельствах не открывайте это устройство.
Сервисное обслуживание должно производиться только квалифицированным персоналом.
• Электрические приборы никогда нельзя использовать в условиях жары или высокой влажности. Для предотвращения
любой вероятности пожара или удара электротоком никогда не проливайте жидкости на это устройство.
Если это случилось, отключите кабель питания из розетки и немедленно отсоедините световой пульт.
МАРКИРОВКА И СООТВЕТСТВИЕ
1. Маркировка CE на этом изделии означает, что оно соответствует директиве об электромагнитной
совместимости EMC (2004/108/CE), директиве о маркировке CE (93/68/EEC) и директиве о низких
напряжениях (2006/95/EC).
2. Знак «перечёркнутый мусорный бак» обращает ваше внимание на директиву WEEE (об утилизации
электрического и электронного оборудования) (2002/96/EC). Он означает, что это изделие необходимо сдавать
на переработку отдельно от других отходов.
3. Знак «RoHS compliant» означает, что это устройство соответствует Директиве (2002/95EC) по ограничению
содержания или использования опасных веществ и электрических и электронных компонентах, таких как:
ртуть, свинец, кадмий, шестивалентный хром, полибромдифенил и полибромистый дифенилэфир.
