Stagg 20 GA User Manual [ru]

2 3 5 6 7 8 119
1
4
12
13 15
11. Вход CD/MP3:
12. Гнездо EXTERNAL SPEAKER (только в GA 20, 20 R и 20 DR):
Здесь есть стереовход мини-джек (O 3,5 мм), к которому можно подключать различные плееры.
Это джековое гнездо диаметром 1/4” (O 6,3 мм)
для подключения дополнительной внешней колонки. Минимальное сопротивление дополнительной колонки должно составлять 4 Ома.
13. PHONES (наушники):
подключены, то
динамик усилителя отключается.
14. Индикатор питания POWER:
значит, усилитель
15. POWER:
Тумблер для включения или выключения усилителя.
Это джековое стереогнездо 1/4” (O 6.3 mm) для подключения наушников. Когда наушники
Когда этот индикатор светится, усилитель готов к работе. Если он не светится,
выключен.
SPRING
REVERB
DIGITAL
DELAY
1010
DSP
Volume
10
5
4
3
2
1
Program
7
6
8
9
10
11
12
13
16
14
15
1 2

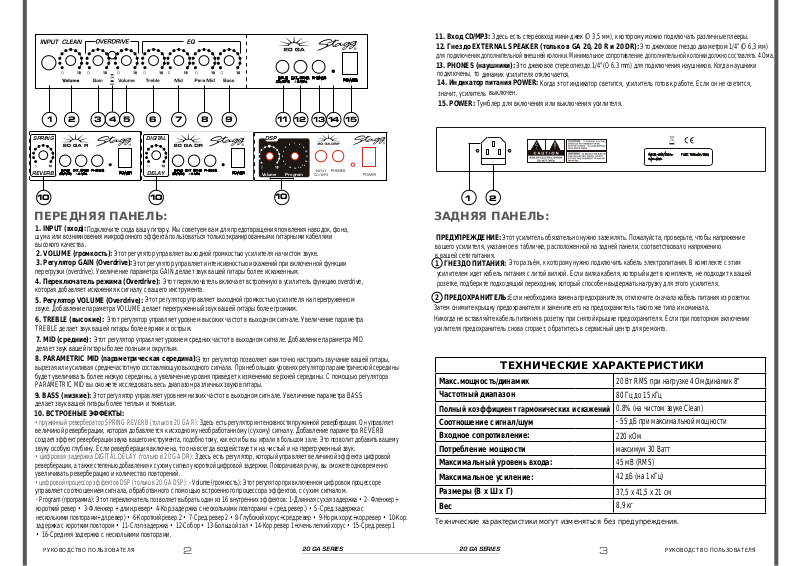

ПЕРЕДНЯЯ ПАНЕЛЬ: ЗАДНЯЯ ПАНЕЛЬ:
1. INPUT (вход):
шума или возникновения микрофонного эффекта пользоваться только экранированными гитарными кабелями высокого качества.
2. VOLUME (громкость):
3. Регулятор GAIN (Overdrive):
перегрузки (overdrive). Увеличение параметра GAIN делает звук вашей гитары более искаженным.
4. Переключатель режима (Overdrive):
которая добавляет искажения к сигналу с вашего инструмента.
5. Регулятор VOLUME (Overdrive):
звуке. Добавление параметра VOLUME делает перегруженный звук вашей гитары более громким.
6. TREBLE (высокие):
TREBLE делает звук вашей гитары более ярким и острым.
7. MID (средние):
делает звук вашей гитары более полным и округлым.
8. PARAMETRIC MID (параметрическая середина):
вырезая или усиливая среднечастотную составляющую выходного сигнала. При небольших уровнях регулятор параметрической середины будет увеличивать более низкую середины, а увеличение уровня приведет к изменению верхней середины. С помощью регулятора PARAMETRIC MID вы сможете исследовать весь диапазон различных звуков гитары.
9. BASS (низкие):
делает звук вашей гитары более теплым и тяжелым.
10. ВСТРОЕНЫЕ ЭФФЕКТЫ:
•пружинный ревербератор SPRING REVERB (только в 20 GA R): Здесь есть регулятор интенсивности пружинной реверберации. Он управляет
величиной реверберации, которая добавляется к исходному необработанному (сухому) сигналу. Добавление параметра REVERB создает эффект реверберации звука вашего инструмента, подобно тому, как если бы вы играли в большом зале. Это позволит добавить вашему звуку особую глубину. Если реверберация включена, то она всегда воздействует и на чистый и на перегруженный звук.
•цифровая задержка DIGITAL DELAY (только в 20 GA DR): Здесь есть регулятор, который управляет величиной эффекта цифровой
реверберации, а также степенью добавления к сухому сигналу короткой цифровой задержки. Поворачивая ручку, вы сможете одновременно увеличивать реверберацию и количество повторений.
•цифровой процессор эффектов DSP (только в 20 GA DSP): - Volume (громкость): Этот регулятор при включенном цифровом процессоре
управляет соотношением сигнала, обработанного с помощью встроенного процессора эффектов, с сухим сигналом.
- Program (программа): Этот переключатель позволяет выбрать один из 16 внутренних эффектов: 1-Длинная сухая задержка • 2- Фленжер + короткий ревер • 3-Фленжер + длин.ревер• 4-Кор.задержка с несколькими повторами + сред.ревер.) • 5-Сред.задержка с несколькими повторами+дл.ревер) • 6-Короткий ревер 2 • 7-Сред.ревер 2 • 8-Глубокий хорус+сред.ревер • 9-Норм.хорус+кор.ревер • 10-Кор. задержка с коротким повтором • 11-Слэп-задержка • 12-Собор • 13-Большой зал • 14-Кор.ревер 1+очень легкий хорус • 15-Сред.ревер 1
• 16-Средняя задержка с несколькими повторами.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Подключите сюда вашу гитару. Мы советуем вам для предотвращения появления наводок, фона,
Этот регулятор управляет выходной громкостью усилителя на чистом звуке.
Этот регулятор управляет интенсивностью искажений при включенной функции
Этот переключатель включает встроенную в усилитель функцию overdrive,
Этот регулятор управляет выходной громкостью усилителя на перегруженном
Затем снимите крышку предохранителя и замените его на предохранитель такого же типа и номинала.
Этот регулятор управляет уровнем высоких частот в выходном сигнале. Увеличение параметра
Никогда не вставляйте кабель питания в розетку при снятой крышке предохранителя. Если при повторном включении усилителя предохранитель снова сгорает, обратитесь в сервисный центр для ремонта.
Этот регулятор управляет уровнем средних частот в выходном сигнале. Добавление параметра MID
Этот регулятор позволяет вам точно настроить звучание вашей гитары,
Этот регулятор управляет уровнем низких частот в выходном сигнале. Увеличение параметра BASS
Технические характеристики могут изменяться без предупреждения.
2 3
20 GA SERIES 20 GA SERIES
ПРЕДУПРЕЖДЕНИЕ:
Этот усилитель обязательно нужно заземлять. Пожалуйста, проверьте, чтобы напряжение
вашего усилителя, указанное в табличке, расположенной на задней панели, соответствовало напряжению в вашей сети питания.
1 ГНЕЗДО ПИТАНИЯ:
Это разъём, к которому нужно подключить кабель электропитания. В комплекте с этим усилителем идет кабель питания с литой вилкой. Если вилка кабеля, который идет в комплекте, не подходит к вашей розетке, подберите подходящий переходник, который способен выдержать нагрузку для этого усилителя.
2 ПРЕДОХРАНИТЕЛЬ:
Если необходима замена предохранителя, отключите сначала кабель питания из розетки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс.мощность/динамик Частотный диапазон
Полный коэффициент гармонических искажений Соотношение сигнал/шум Входное сопротивление: Потребление мощности Максимальный уровень входа:
Максимальное усиление: Размеры (В х Ш х Г) Вес
20 Вт RMS при нагрузке 4 Ом/динамик 8" 80 Гц до 15 кГц
0.8% (на чистом звуке Clean)
- 55 дБ при максимальной мощности 220 кОм
максимум 30 Ватт 45 мВ (RMS)
42 дБ (на 1 кГц) 37,5 x 41,5 x 21 см
8,9 кг
ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ:
Вставьте вилку кабеля питания в подходящую розетку и подключите ваш инструмент к входу усилителя с помощью гитарного кабеля (этот кабель не входит в комплект поставки, обычно он покупается вместе с гитарой). Теперь вы можете переместить включатель питания в положение ON (вкл.), засветится индикатор питания и ваш усилитель будет готов к работе.
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ:
ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ. УЧТИТЕ ВСЕ ПРЕДУПРЕЖДЕНИЯ
• Если вы соблюдали все выше перечисленные инструкции, а ваш усилитель перестал работать, пожалуйста, обратитесь к компании, которая продала вам его. Ни при каких обстоятельствах не открывайте усилитель. Сервисное обслуживание должно производиться только квалифицированным персоналом.
• Электрические приборы никогда нельзя использовать в условиях жары или высокой влажности. Для предотвращения любой вероятности пожара или удара электротоком никогда не проливайте жидкости на усилитель. Если это случилось, немедленно отключите кабель питания из розетки.
• Мы хотели бы обратить ваше внимание на все инструкции, напечатанные на задней панели усилителя.
ВНИМАНИЕ:
ЭЛЕКТРОТОКОМ НЕ ОТКРЫВАЙТЕ ПЕРЕДНЮЮ И ЗАДНЮЮ ПАНЕЛИ УСТРОЙСТВА. ВНУТРИ НЕТ КОМПОНЕНТОВ, КОТОРЫЕ ВЫ СМОЖЕТЕ ОБСЛУЖИВАТЬ САМОСТОЯТЕЛЬНО
ВНИМАНИЕ
ОПАСНОСТЬ УДАРА ЭЛЕКТРОТОКОМ
НЕ ОТКРЫВАТЬ
• Воздействие очень высоких уровней шума может привести к необратимым повреждениям органов слуха (особенно при использовании наушников). Пожалуйста, при использовании усилителя уважайте ваших соседей.
ВНИМАНИЕ:
ВОЗГОРАНИЯ ИЛИ УДАРА ЭЛЕКТРОТОКОМ НЕ ПОДВЕРГАЙТЕ УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ И ВЛАГИ
.
ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ
ДЛЯ СНИЖЕНИЯ ВЕРОЯТНОСТИ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
МАРКИРОВКА И СООТВЕТСТВИЕ СТАНДАРТАМ:
1. Маркировка CE на этом изделии означает, что оно соответствует директиве об электромагнитной совместимости EMC (89/69/CE), директиве о маркировке CE (93/68/EEC) и директиве о низких напряжениях (72/23/EC).
2. Знак «перечёркнутый мусорный бак» обращает ваше внимание на директиву WEEE (об утилизации электрического и электронного оборудования) (2002/96/EC). Он означает, что это изделие необходимо сдавать на переработку отдельно от других отходов.
3. Знак «RoHS compliant» означает, что это устройство соответствует Директиве (2002/95EC) по ограничению содержания или использования опасных веществ и электрических и электронных компонентах, таких как: ртуть, свинец, кадмий, шестивалентный хром, полибромдифенил и полибромистый дифенилэфир.
ДИСТРИБЬЮТОР/ПРОДАВЕЦ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
4
RoHS
compliant
20 GA SERIES
EMD Music 01-2008-UK
ГИТАРНЫЙ УСИЛИТЕЛЬ - 20 GA
С ПРУЖИННЫМ РЕВЕРБЕРАТОРОМ
С ЦИФРОВЫМ РЕВЕРБЕРАТОРОМ/ЗАДЕРЖКОЙ
С ЦИФРОВЫМ ПРОЦЕССОРОМ ЭФФЕКТОВ
- 20 GA DSP
- 20 GA R
- 20 GA DR
