REPAR 7x10F IP (8°)
Руководство пользователя
REPAR 7x10F IP (8°) Руководство пользователя
Благодарим Вас за выбор нашей продукции. В целях безопасности перед началом работы внимательно
прочитайте данное руководство пользователя.
В нем содержится информация об установке и эксплуатации прибора REPAR 7x10F IP (8°).
Технические параметры
• Источник света: светодиоды 7x10 Вт RGBW (4-в-1)
• Срок службы светодиодов: 50000 ч
• Угол раскрытия луча: 8°
• DMX-режимы: 1/4/8-канальный
• Режимы управления: DMX512, Master/Slave (Ведущий/Ведомый), автономный
• Дисплей: ЖК-дисплей с 4 клавишами управления
• Стробоскоп: 0~20Гц
• Напряжение: AC 100-240В, 50-60Гц
• Потребляемая мощность: 85 Вт
• Разъемы: разъем DMX in/out IP65 Seetronic, силовой разъем Seetronic PowerCON True-1 in/out
• Корпус: прочный литой алюминий
• Цвет: черный
• Класс защиты: IP 65
• Охлаждение: конвекция
• Рабочая температура: -15 - 45°С
• Установка: подвесная (специальный двойная лира) / напольная
• Вес нетто: 3,9 кг
• Габаритные размеры Д243xШ129xВ272 мм
Внимание! Прибор REPAR 7x10F IP предназначен только для профессионального использования. Приступайте к эксплуатации
прибора только после внимательного изучения данного руководства!
Внимание! В случае самостоятельного ремонта во время гарантийного периода данный прибор снимается с гарантии!
1. Меры безопасности
Эксплуатация и первое включение прибора
✔ Персонал, допущенный к монтажу и эксплуатации данного прибора должен обладать соответствующими навыками и
квалификацией, а также соблюдать инструкции и рекомендации, приведенные в настоящем руководстве.
✔ Начинайте эксплуатацию прибора только после подробного изучения и полного понимания его функций.
✔ Во избежание повреждения механизма прибора поднимайте его только за ручки, расположенные на корпусе основания.
✔ Не бросайте прибор и не подвергайте его вибрации. Избегайте применения грубой силы при установке и эксплуатации прибора.
✔ Выбирая место установки, избегайте экстремально жарких, влажных и запыленных мест, вокруг места установки не должно
располагаться электрических и других кабелей.
✔ Кабель питания прибора не должен иметь повреждений и порезов. Периодически проверяйте внешнюю целостность кабеля во
время эксплуатации.
✔ Если прибор подвергался значительным перепадам температур, то его необходимо выдержать при температуре эксплуатации (как
правило, комнатной), во избежание появления конденсата на внутренних частях прибора, и только затем включать в сеть.
✔ Включайте прибор только убедившись в том, что все крышки прибора закрыты и болты надежно затянуты.
✔ Экраны и линзы должны заменяться при наличии видимых повреждений, существенно снижающих их эффективность, например,
трещины или глубокие царапины.
✔ При возникновении любых вопросов по прибору всегда обращайтесь к региональному дилеру.
✔ Повреждения, вызванные несоблюдением правил и инструкций по эксплуатации, изложенных в настоящем Руководстве, не могут
являться гарантийным случаем. Ваш продавец в этом случае вправе отказать Вам в осуществлении бесплатного гарантийного ремонта.
✔ Убедитесь, что внешние корпуса и монтажное оборудование надёжно закреплены, используются надёжные средства вторичных
креплений, вроде страховочных тросов.
Защита от удара электрическим током
✔ Будьте осторожны при манипуляциях с прибором. Имеется опасность поражения током при прикосновении к проводникам и
внутренним деталям прибора!
✔ Внутри устройства нет частей, доступных для обслуживания пользователем - не открывайте корпус и не используйте прожектор без
защитных кожухов.
✔ Каждый прибор должен быть правильно заземлен, а схема контура заземления должна соответствовать всем релевантным
стандартам.
REPAR 7x10F IP (8°) Руководство пользователя
✔ Перед установкой убедитесь, что напряжение и частота питающей сети соответствуют техническим требованиям к системе
электропитания прибора.
✔ Используйте только тот источник питания, который соответствует параметрам местной электросети и имеет как защиту от
перегрузок, так и от обрывов в заземлении.
✔ Всегда отключайте устройство от питающей сети перед проведением очистки или профилактических работ.
Защита от ультрафиолетового излучения, ожогов и возгораний
✔ Не допускается монтаж прожектора непосредственно на воспламеняющихся поверхностях.
✔ Обеспечьте минимальное свободное пространство в 0,1 метра от вентиляционных отверстий.
✔ Не направляйте луч на легковоспламеняющиеся поверхности, минимальное расстояние 1,3 м.
✔ Никогда не смотрите непосредственно на источник света. Свет от прибора может вызвать повреждения глаз.
✔ Убедитесь в том, что силовой кабель соответствует используемой нагрузке всех подключенных приборов.
Защита от повреждений, связанных с падением прибора
✔ К установке, эксплуатации и техническому обслуживанию прожектора допускается только квалифицированный персонал.
✔ Ограничьте доступ к месту проведения работ по установке или снятию прибора.
✔ Убедитесь, что внешние корпуса и монтажное оборудование надёжно закреплены, и используются надёжные средства вторичных
креплений, вроде страховочных тросов.
2. Установка прибора
ВНИМАНИЕ!!
При установке прибора убедитесь в том, что он надежно закреплен на несущую конструкцию, и конструкция способна нести эту
нагрузку.
Прибор может быть подвешен в любом положении без какого-то ни было влияния на его рабочие характеристики.
Конструкция, предназначенная для установки прибора (приборов) должна быть рассчитана и проверена на способность выдержать 10кратное превышение нагрузки в течение 1 часа без деформаций. Также при установке прибора всегда используйте страховочный трос,
способный выдержать вес, в 12 раз превышающий вес устройства.
Прожектор должен устанавливаться вне пространства, в котором сидят или ходят люди. При необходимости установки прожектора в
подвешенном состоянии должны использоваться профессиональные крепежные системы. Прибор нельзя устанавливать в свободном
раскачивающемся положении.
Схема распайки разъемов DMX
Если Вы пользуетесь контроллером с 5-контактным выходом DMX, вам потребуется переходник с 5-контактного разъема на 3контактный.
3-контактные XLR разъемы используются чаще 5-контактных.
3-контактный разъем XLR: Контакт 1: экран, контакт 2: отрицательный сигнал (-), контакт 3: положительный сигнал (+).
5-контактный разъем XLR: Контакт 1: экран, контакт 2: отрицательный сигнал (-), контакт 3: положительный сигнал (+). Контакты 4 и 5
не используются.
Установка терминатора
На DMX разъеме последнего прибора в цепи необходимо установить терминатор. Припаяйте резистор сопротивлением
120 Ом 1/4Вт между контактом 1 (DMX-) и контактом 3 (DMX+) 3-контактного разъема XLR и вставьте его в гнездо DMX
выхода последнего устройства в цепи.
3. Обслуживание прибора
Регулярная профилактика оборудования гарантирует более длительный срок его службы.
Для оптимизации светоотдачи необходимо производить периодическую очистку внутренней и внешней оптики, системы вентиляции.
Частота очистки зависит от условий эксплуатации прибора: эксплуатация в помещениях с сильным задымлением, большим наличием
пыли, а также в помещениях с повышенной влажностью может вызвать большее загрязнение оптики и механических деталей
прибора.
✔ Производите очистку мягкой тканью, используя обычные чистящие средства для стекла.
✔ Насухо вытирайте промытые комплектующие.
✔ Производите очистку внешней оптики по крайней мере раз в 20 дней, внутренней оптики – по крайней мере раз в 30/60 дней.
✔ Используйте баллоны со сжатым воздухом для продувки труднодоступных деталей
REPAR 7x10F IP (8°) Руководство пользователя

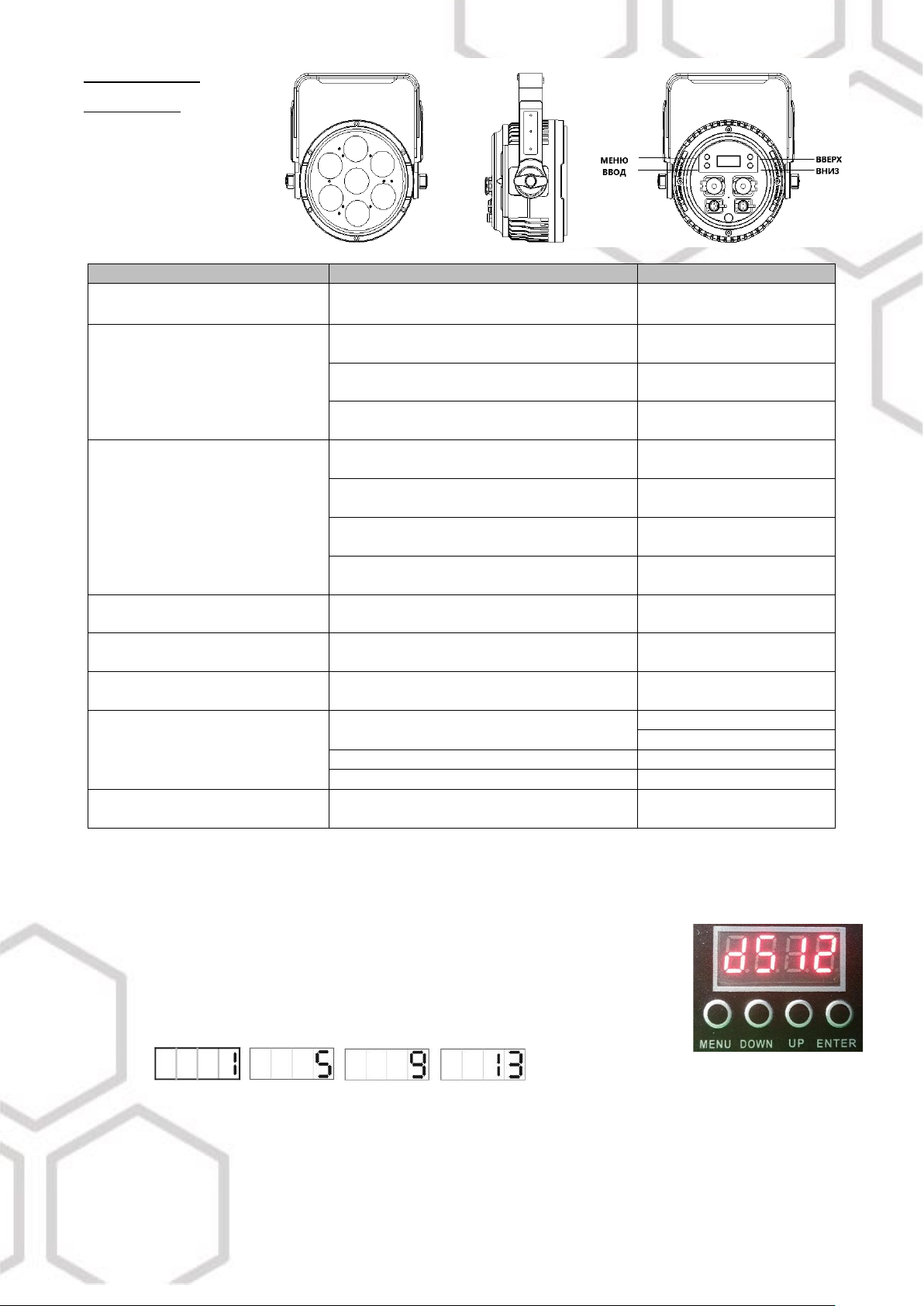

4. Управление
прибором
4.1. Панель управления
4.2. Функции меню
1-й уровень меню
2-й уровень меню
3-й уровень меню
ADDR (Адрес)
ADDRESS (Адрес)
DMX：001~512）
CHMO
(Канальный режим)
CH MODE (Канальный режим)
1CH (1 канал)
CH MODE (Канальный режим)
4CH (4 канала)
CH MODE (Канальный режим)
8CH (8 каналов)
STAT
(Статичный цвет)
STATIC (Статичный цвет)
R (красный) ( 000 - 255 )
STATIC (Статичный цвет)
G (зеленый) ( 000 - 255 )
STATIC (Статичный цвет)
B (синий) ( 000 - 255 )
STATIC (Статичный цвет)
W (белый) ( 000 - 255 )
COLO
(Цвет)
COLOR (Цвет)
C-01~C-63
AUTO
(Автоматический режим)
AUTO (Авто)
AT01~AT08
SPEED (Скорость)
SP01~SP99
REST
(Сброс до заводских настроек)
DEFAULT (По умолчанию)
NO/YES (нет/да)
INFO
(Информация)
DISP (Дисплей)
DISP ON (Вкл.)
DISP OFF (Выкл.)
TEMP. (Температура) XX.X℃
TIME (время) 0000H (ч)
SLAV
(Ведущий/Ведомый)
M/S MODE (режим Ведущий/Ведомый)
SLAV (Ведомый)
Прибор управляется тремя способами:
A. Универсальный DMX контроллер
B. Режим Master/Slave
С. Автономный режим
A. Универсальный DMX контроллер
Прибору может быть задан DMX адрес с помощью универсального DMX контроллера.
Сначала вам нужно запрограммировать две сцены в чейз и затем соединить приборы
с универсальным DMX контроллером. Когда запущен чейз, всем приборам цепи
будет автоматически присвоен DMX адрес. Прибор использует 4 канала.
Ознакомьтесь с диаграммой ниже для установки адресов первых четырех приборов.
B. Режим Master/Slave (Ведущий/Ведомый)
Прибор позволяет соединять несколько устройств вместе и управлять ими без контроллера. Выберите один прожектор в
качестве ведущего (Master), в то время как остальные приборы будут автоматически установлены в ведомый режим
(Slave). Им автоматически присваивается адрес DMX “001”.
Используя кабели XLR-XLR, подключите выход первого прибора ко входу второго прибора, выход второго прибора ко входу
третьего прибора и т.д. Выход последнего прибора подключите к терминатору DMX, как показано на рисунке выше.
После включения группа будет работать в синхронном режиме Master / Slave.
REPAR 7x10F IP (8°) Руководство пользователя
С. Автономный режим
Управлять прибором можно без подключения контроллера, включите режим Master на панели управления, прожектор
автоматически будет работать в автономном режиме.
DMX-адрес может быть установлен без ограничений.
5. Адресация DMX
В данном приборе используются 3 режима получения сигнала DMX: 1-канальный, 4-канальный и 8-канальный.
1 канал
Канал
Значение
Функция
1
0-4
ВЫКЛ.
5-9
RGBW (красный + зеленый + синий + белый)
10-14
КРАСНЫЙ
15-19
ЗЕЛЕНЫЙ
20-24
СИНИЙ
25-29
БЕЛЫЙ
30-34
Макро-цвет 1
35-39
Макро-цвет 2
40-44
Макро-цвет 3
45-49
Макро-цвет 4
50-54
Макро-цвет 5
55-59
Макро-цвет 6
60-64
Макро-цвет 7
65-69
Макро-цвет 8
70-74
Макро-цвет 9
75-79
Макро-цвет 10
80-84
Макро-цвет 111
85-89
Макро-цвет 12
90-94
Макро-цвет 13
95-99
Макро-цвет 14
100-104
Макро-цвет 15
105-109
Макро-цвет 16
110-114
Макро-цвет 17
115-119
Макро-цвет 18
120-124
Макро-цвет 19
125-129
Макро-цвет 20
130-134
Макро-цвет 21
135-139
Макро-цвет 22
140-144
Макро-цвет 23
145-149
Макро-цвет 24
150-154
Макро-цвет 25
155-159
Макро-цвет 26
160-164
Макро-цвет 27
165-169
Макро-цвет 28
170-174
Макро-цвет 29
175-179
Макро-цвет 30
180-184
Макро-цвет 31
185-189
Макро-цвет 32
190-194
Макро-цвет 33
195-199
Макро-цвет 34
200-204
Макро-цвет 35
205-209
Макро-цвет 36
210-214
Макро-цвет 37
215-219
Макро-цвет 38
220-224
Макро-цвет 39
225-229
Макро-цвет 40
230-234
Макро-цвет 41
235-239
Макро-цвет 42
240-244
Макро-цвет 43
245-249
Макро-цвет 44
250-255
Макро-цвет 45
REPAR 7x10F IP (8°) Руководство пользователя
4 канала
Канал
Значение
Функция
1
0-255
КРАСНЫЙ диммер
2
0-255
ЗЕЛЕНЫЙ диммер
3
0-255
СИНИЙ диммер
4
0-255
БЕЛЫЙ диммер
8 каналов
Канал
Значение
Функция
1
0-255
Мастер диммер
2
0-50
Скорость диммера выкл.
51-101
Скорость диммера 1
102-152
Скорость диммера 2
153-203
Скорость диммера 3
204-255
Скорость диммера 4
3
0-29
Выкл.
30-59
Макро-цвет
60-89
Резкая смена цвета
90-119
Постепенное угасание
120-149
Постепенное усиление
150-179
Стробоскоп с резким изменением скорости
180-209
Стробоскоп с постепенным изменением скорости
210-239
Постепенное угасание стробоскопа
240-255
Постепенное усиление стробоскопа
4
0-255
Скорость и Стробоскоп
5
0-255
КРАСНЫЙ диммер
6
0-255
ЗЕЛЕНЫЙ диммер
7
0-255
СИНИЙ диммер
8
0-255
БЕЛЫЙ диммер
Устранение неисправностей
Ниже приведены некоторые распространенные проблемы, которые могут возникнуть во время работы. Вот несколько советов по
устранению неполадок:
А. Прибор не включается:
1. Проверьте подключение питания и предохранитель.
2. Замените источник света.
Б. Прибор светит нормально, но не отвечает на команды контроллера DMX:
1. Проверьте настройки адреса DMX.
2. Проверьте целостность сигнального кабеля и разъемов.
В. Прибор работает с перебоями:
1. Проверьте, работает ли вентилятор надлежащим образом, нет ли на нем cкопившейся пыли.
Г. Свет темный, яркость значительно уменьшилась:
1. Проверьте, нет ли загрязнений или повреждений на внешней и внутренней оптике.
Д. Луч не четкий (есть ореол):
1. Убедитесь, что источник света установлен правильно.
1. Произведите очистку оптики и компонентов прожектора от загрязнений.
Е. Луч тусклый:
1. Проверьте чистоту оптики.
2. Замените источник света на другой того же типа и номинальной мощности.
