Содержание
MAPIX dmx BALL 130-5
4
MAPIX dmx BALL 130-7
6
MAPIX dmx BALL 130-11
8
MAPIX dmx TUBE 16*100
10
MAPIX dmx TUBE 32*100
12
MAPIX dmx TUBE 32*200
14

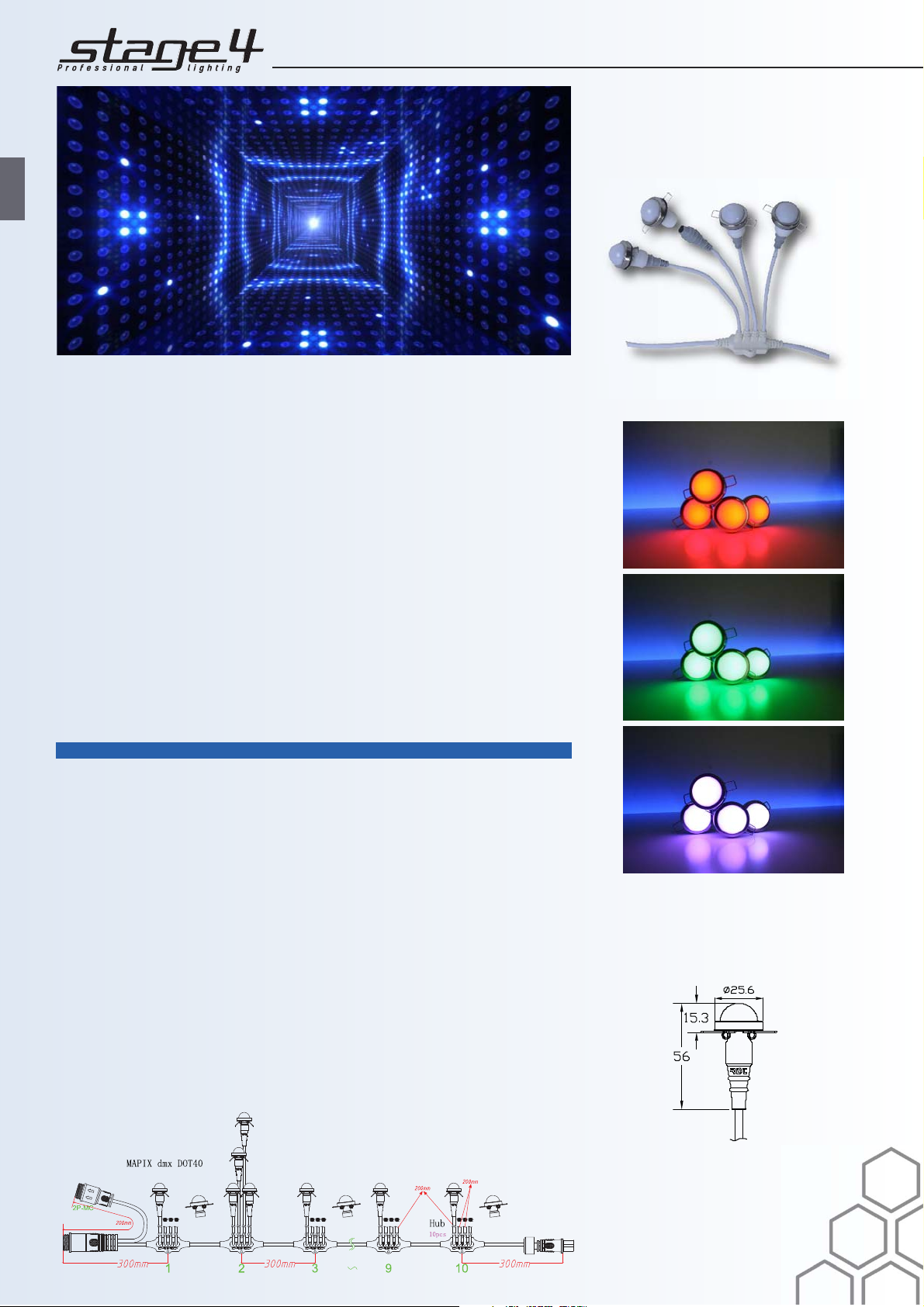

MAPIX dmx DOT 40
16
MAPIX dmx IP MOD3 SET
MAPIX dmx IP MOD6 SET
19
MAPIX split set
20
PIXETILE 144
21
PIXELINE 40
21
PIXLINE 160
22
PIXELDRIVE 4EDMX
22
Комплекты светодиодных «шаров» MAPIX dmx BALL предназначены для формирования пиксельного
графического поля, светового видео занавеса, объемных 3D инсталляций, декораций ТВ-шоу и театральных сцен, дизайна торговых и клубных пространств, создания интерактивных люстр и новогоднего
убранства. Стандартный шаг между пикселями в 130 мм дает возможность создавать графические поверхности высотой до 7,28 м. при неограниченной ширине. При нестандартных проектах, шаг, расстояние
между шарами может быть заказано индивидуально.
Гирлянды «MAPIX dmx BALL» обладают несравненной уникальностью и выдающимися характеристиками. Дополнительно, обладая твердым термопластичным прорезиненным корпусом, этот продукт является противоударным и водонепроницаемым, со степенью защиты IP65.
Встроенные RGB светодиоды работают на 360° и видны со всех сторон для создания графических
изображений и видео с 3D-эффектом при инсталляции их в различных комбинациях. Высокая яркость
и минимальные энерго затраты, всего 0,6Вт / «шар» позволяют не ограничивать себя в фантазиях. Каждый «шарик» может управляться индивидуально по протоколу DMX-512 с обычного пульта,
медиа-сервера, но предпочтительнее управлять с ПК с установленным программным обеспечением MADRIX. Для удобства инсталляции лучше использовать Ethernet-DMX конвертеры
или USB-DMX преобразователи. Высота гирлянды может быть выбрана для удовлетворения
различных видов и особенностей проекта, используя модели «нитей шаров» по 5, 7 или 11
шариков, ширина пиксельного поля, условно, может быть бесконечной.
MAPIX dmx BALL
4
Комплект гирлянд пиксельных пластиковых шаров Д=28мм, 32 «нити» х 5
шаров, комплект коммутации для 4 гирлянд х 8 "нитей" максимальной высоты
(поставляется без блока питания). Комплект для создания светодиодного графического занавеса и 3D пиксельных эффектов, люстр, объемных "кубов".
Применяется для сценического, клубного дизайна. Комплект рассчитан для
управления 1-им DMX потоком.
Максимальный вариант инсталляции 1-ого комплекта: 4гирлянды по 8
"нитей" (5 шаров каждая), получается графическое поле 520х5200 мм (ШхВ) с
шагом 130 мм. Для составления графического экрана большего размера по
ширине - увеличивают кол-во комплектов (условно не ограничено). Для изменения высоты - используйте другие модели MAPIX dmx BALL или дополнительные комплекты коммутации «MAPIX split set».
Рекомендуемые части управления: MADRIX software KEY (подбирается по
кол-ву комплектов шаров, MADRIX® KEY basic 16 x 512 DMX ch. - для 16 комплектов MAPIX dmx BALL ), Ethernet-DMX конвертеры - по удобству инсталляции и
кол-ву DMX потоков, например, MADRIX® LUNA 4/8 или 16 выходов. Кабели DMX
in/out 5 pin XLR.
Комплект поставки:
160 шаров на 32 нитях х 5 шаров
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
3 х Т-образных тройника T-split (0.6 м)
1 х Х- образных тройника X-split (0.6 м, с кабелем питания 1.5 м)
4 х Концевые заглушки с сигнальной «петлей» End Cap (for signal return)
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)
Технические параметры:
Тип источника света – светодиод SMD5050
Кол-во LED в шаре – 2
Световой поток - 78 люмен
Структура - термопластиковое литье под давлением
Цветосмешение - RGB,
256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 360 градусов
Шаг пикселя (шаг между шариками) – 130 мм
Напряжение питания – 12В, рекомендованный блок питания: DC 12В 120 Вт
в комплект не входит.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одного «шарика» - 0,6 Вт
Рабочие температуры - -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED 50 000 часов
Протокол управления - DMX-512 / авто-адресация / 1 «нить» занимает 15 DMX каналов
Габаритные размеры: 1 шар Д-28мм, 1 «нить» длинна=650 мм
Вес комплекта – 3,5 кг
MAPIX dmx BALL 130-5
5
СХЕМА ПОДКЛЮЧЕНИЯ
6
MAPIX dmx BALL 130-7
Комплект гирлянд пиксельных пластиковых шаров Д=28мм, 24 нитей х 7
шаров, комплект коммутации для 3 гирлянд х 8 "нитей" мах (без блока питания).
Комплект для создания светодиодного графического занавеса и 3D пиксельных эффектов, люстр, объемных "кубов". Применяется для сценического,
клубного дизайна. Комплект управляется 1-им DMX потоком.
Максимальный вариант инсталляции 1-ого комплекта: 3 гирлянды по 8
"нитей" (7 шаров каждая), получается графическое поле 390х7280 мм (ШхВ) с
шагом 130 мм. Для составления пиксельного поля (графического экрана)
большего размера по ширине - увеличивают кол-во комплектов (условно не
ограничено). Для изменения высоты - используйте другие модели MAPIX dmx
BALL или дополнительные комплекты коммутации «MAPIX split set».
Рекомендуемые части управления: MADRIX software KEY (подбирается по колву комплектов шаров, MADRIX® KEY basic 16 x 512 DMX ch. - для 16 комплектов MAPIX
dmx BALL ) , Ethernet-DMX конвертеры - по удобству инсталляции и кол-ву DMX
потоков MADRIX® LUNA 4/8 или 16 выходов. Кабели DMX in/out 5 pin XLR
Комплект поставки:
168 шаров на 24 нитях х 7 шаров
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
2 х Т-образных тройника T-split (0.6 м)
1 х Х- образных тройника X-split (0.6 м, с кабелем питания 1.5 м)
3 х Концевые заглушки с сигнальной «петлей» End Cap (for signal return)
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)
Технические параметры:
Тип источника света – светодиод SMD5050
Кол-во LED в шаре – 2
Световой поток - 78 люмен
Структура - пластиковое литье под давлением
Цветосмешение - RGB,
256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 360 градусов
Шаг пи кселя (шаг между шариками) – 130 мм
Напряжение питания – 12В, рекомендованный блок питания: DC 12В 120Вт,
в комплект не входит.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одного «шарика» - 0,6 Вт
Рабочие температуры - -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED 50 000 часов
Протокол управления - DMX-512 / авто-адресация / 1 «нить» занимает 21 DMX канал
Габаритные размеры: 1 шар Д-28мм, 1 «нить» длинна=910 мм
Вес комплекта – 3,5 кг
7
POWER SUPPLY
12V 120W
XLR5M
DMX-512
Universe 1
POWER SUPPLY
12V 120W
Maximum 8 strand x 7 balls in one sting
SIGNAL
END
CUP
220 V 50Hz
XLR5M
DMX-512
Universe 2
IP
END
CUP
220 V 50Hz
Tube or truss
POWER SUPPLY
12V 120W
Plastic
fasten
IP
END
CUP
POWER SUPPLY
12V 120W
SIGNAL
END
CUP
XLR5M
IP
END
CUP
220 V 50Hz
DMX-512
Universe 3
СХЕМА ПОДКЛЮЧЕНИЯ
8

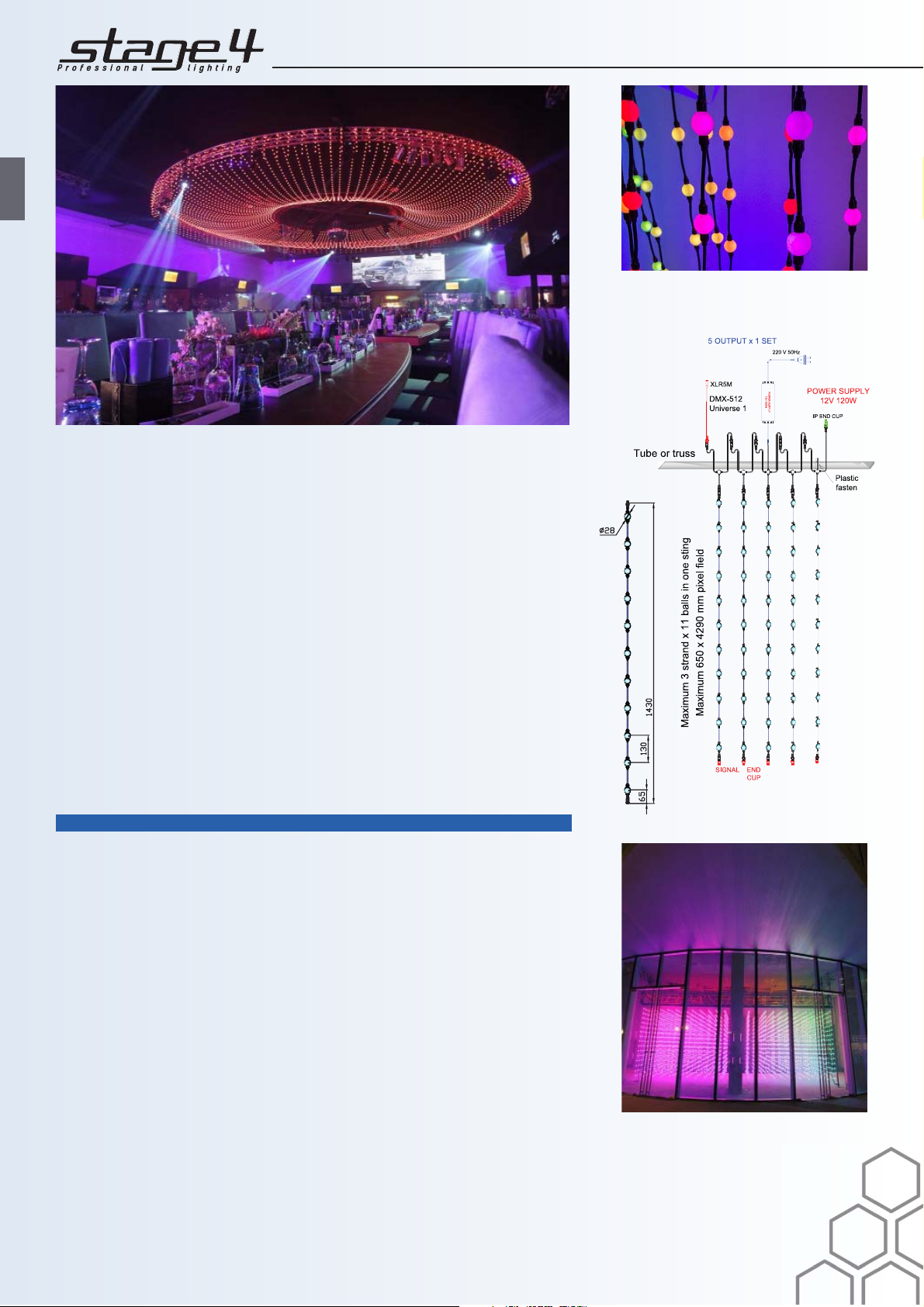

MAPIX dmx BALL 130-11
Светильники сценических эффектов – Комплект гирлянд пиксельных пластиковых шаров Д=28мм, 15 нитей х 11 шаров, комплект коммутации для 5 гирлянд х 3 "нити" мах (без блока питания). Комплект для создания светодиодного
графического занавеса и 3D пиксельных эффектов, люстр, объемных "кубов".
Применяется для сценического, клубного дизайна. Комплект управляется 1им DMX потоком.
Максимальный вариант инсталляции 1-ого комплекта: 5 гирлянд по 3 "нити"
(11 шаров каждая), получается графическое поле 650х4290 мм (ШхВ) с шагом
130 мм. Для составления пиксельного поля (графического экрана) большего
размера по ширине - увеличивают кол-во комплектов (условно не
ограничено). Для изменения высоты - используйте другие модели MAPIX dmx
BALL или дополнительные комплекты коммутации «MAPIX split set».
Рекомендуемые части управления: MADRIX software KEY (подбирается по колву комплектов шаров, MADRIX® KEY basic 16 x 512 DMX ch. - для 16 комплектов MAPIX
dmx BALL ) , Ethernet-DMX конвертеры - по удобству инсталляции и кол-ву DMX
потоков MADRIX® LUNA 4/8 или 16 выходов. Кабели DMX in/out 5 pin XLR
Комплект поставки:
165 шаров на 15 нитях х 11 шаров
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
4 х Т-образных тройника T-split (0.6 м)
1 х Х- образных тройника X-split (0.6 м, с кабелем питания 1.5 м)
5 х Концевые заглушки с сигнальной «петлей» End Cap (for signal return)
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)
Технические параметры:
Тип источника света – светодиод SMD5050
Кол-во LED в шаре – 2
Световой поток - 78 люмен
Структура - пластиковое литье под давлением
Цветосмешение - RGB, 256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 360 градусов
Шаг пикселя (шаг между шариками) – 130 мм
Напряжение питания – 12В, рекомендованный блок питания: DC 12В 120Вт,
в комплект не входит.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одного «шарика» - 0,6 Вт
Рабочие температуры - -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED 50 000 часов
Протокол управления - DMX-512 / авто-адресация / 1 «нить» занимает 33 DMX канала
Габаритные размеры: 1 шар Д-28мм, 1 «нить» длинна=1430 мм
Вес комплекта – 3,5 кг
Светодиодные пиксельные трубки для создания 3D графики – новое «слово» в световом дизайне
различных объектов и мероприятий. С одной стороны, все просто… возможность управление каждым
пикселем, каждым светодиодом или сборкой из нескольких LED - не новость. Используя различные варианты LED панелей или отдельных «линеек», технология позволяет получать плоские графические
поля для отображения информации или графических анимационных изображений, даже видео. Особенности прозрачных LED трубок с углом обзора в 360 градусов расширяют эти возможности, и двумерные графические поля преобразуются в трехмерные объекты путем мультипликации этих «полей»
в глубину, путем повторения «экрана» в несколько слоев изображения. Сложность управления возрастает в разы, но именно благодаря совмещению последних разработок в 3D визуализации, использованию таких программ как MADRIX, возможности управлять микрочипами LED непосредственно по
протоколу DMX-512 - удалось сделать эти системы доступными практически для любого, даже не подготовленного пользователя.
С появлением таких систем, в обиход начали входить новые термины, такие как «светодиодный 3D
мэпинг». В зависимости от сложности и размеров такой системы трубок, можно создавать 3D волны
или 3D линии, объемный текст или логотипы брендов, которыми можно легко управлять по скорости,
менять цвет, яркость, размер, направление и геометрию движения.
На сегодняшний день, данные технологии с применением пиксельных трубок активно используются для
декораций ночных клубок, телевизионных передач, концертных площадок и рекламы торговых объектов. Это
модно, это не тривиально, это креативно и всегда сопровождается положительными эмоциями зрителей.
MAPIX dmx TUBE - одни из самых легких и тонких на рынке, всего15 мм в диаметре, они не бросаются в глаза, но при этом весьма ярко светят во время работы. Степень защиты IP65 позволяет использовать их в любую погоду, а так же для архитектурного или фасадного дизайна. На данный момент,
учитывая некоторые технические, электрические ограничения и удобства использования управления,
в модельном ряду присутствуют 3 варианта трубок: 32 pix/1м ; 16 pix/1м; 32 pix/2м. Безопасное питающее
напряжение DC 12В позволяет использовать данный продукт даже под водой, в бассейнах.

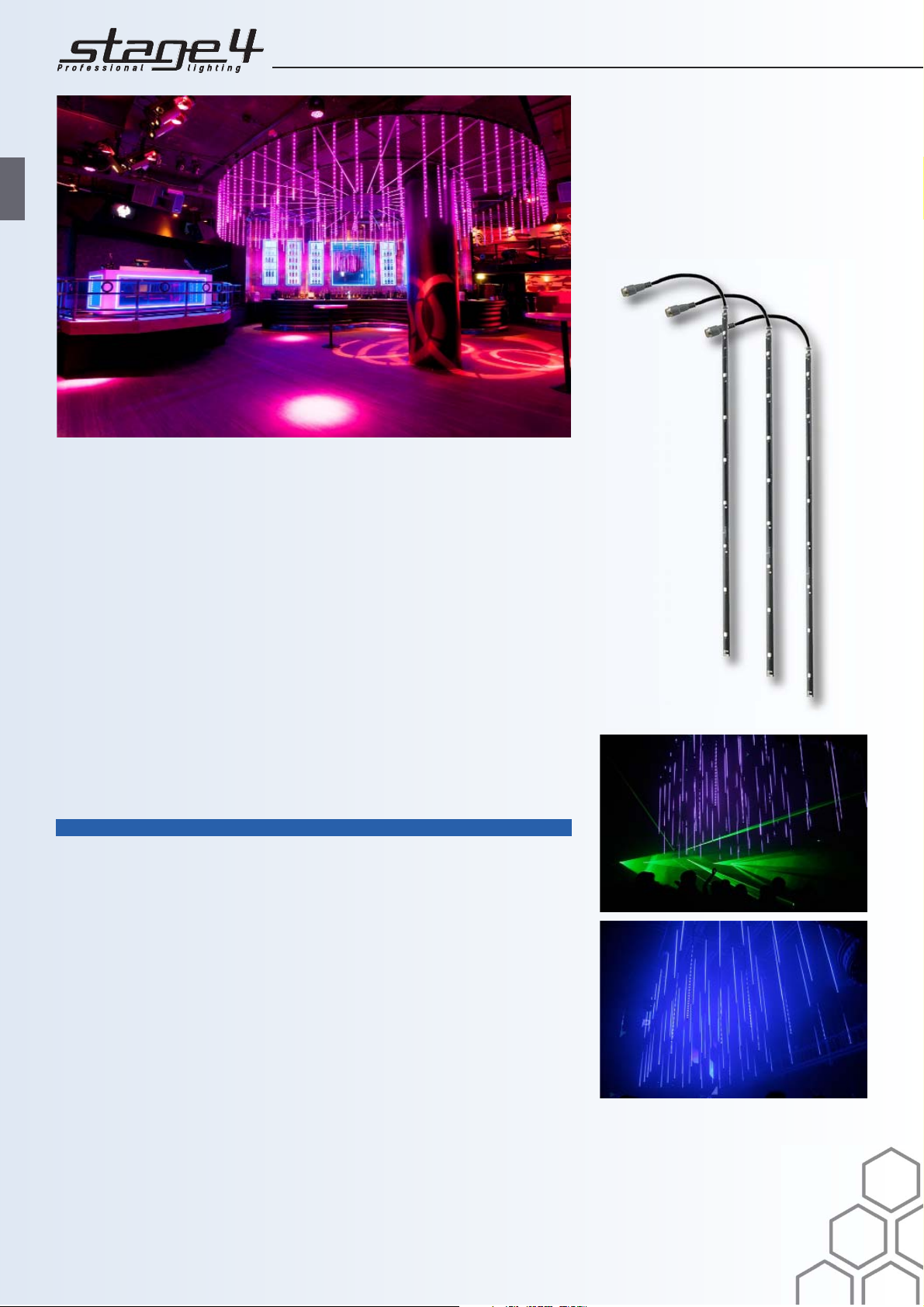

MAPIX dmx TUBE
10
MAPIX dmx TUBE 16*100
Комплект пластиковых пиксельных LED трубок высотой 1м и ø=15 мм, сост
оит из 10 трубок по 16 пикселей, комплекта коммутации для соединения трубок
в линию, подключения питания и сигнала управлении (без блока питания).
Комплект для создания светодиодного графического занавеса и 3D пиксельных эффектов, люстр, объемных графических эффектов. Применяется для
сценического, ТВ и клубного дизайна.
Комплект управляется 1-им DMX потоком.
Максимальный вариант инсталляции 1-ого комплекта: 10 трубок с шагом
60 см макс., получается графическое поле 6000х1000 мм (ШхВ). Для составления пиксельного поля большего размера по ширине и глубине - увеличивают
кол-во комплектов (условно не ограничено). Для изменения высоты - используйте другие модели MAPIX dmx TUBE.
Рекомендуемые части управления: MADRIX software KEY (подбирается по
кол-ву комплектов, MADRIX® KEY basic 16 x 512 DMX ch. - для 16 комплектов ) ,
Ethernet-DMX конвертеры - по удобству инсталляции и кол-ву DMX потоков
MADRIX® LUNA 4/8 или 16 выходов. Кабели DMX in/out 5 pin XLR
Комплект поставки:
10 трубок по 16 пикселей
1 х кабель DMX с раз ъемами (XLR5M→1m→4PFC)
9 х Т-образных тройника T-split (0.6 м)
1 х Х- образных тройника X-split (0.6 м, с кабелем питания 1.5 м)
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)
Технические параметры:
Тип источника света – светодиод SMD5050
Кол-во LED в трубке – 32
Кол-во пикселей - 16
Шаг пикселя – 62,5 мм
Структура – пластиковая трубка с установленной внутри платой с LED
Цветосмешение - RGB, 256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 360 градусов
Напряжение питания – 12В, рекомендованный блок питания: DC 12В 120Вт,
в комплект не входит.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одной трубки – 6,3 Вт
Рабочие температуры - -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED - 50 000 часов
Протокол управления - DMX-512
Габаритные размеры: 1100*15 мм
Вес комплекта – 2 кг
11
СХЕМА ПОДКЛЮЧЕНИЯ
12
MAPIX dmx TUBE 32*100
Комплект пластиковых пиксельных LED трубок высотой 1м и ø=15 мм, состоит из 5 трубок по 32 пикселя, комплекта коммутации для соединения трубок
в линию, подключения питания и сигнала управлении (без блока питания).
Трубки предназначены для создания светодиодного графического занавеса
и 3D пиксельных эффектов, люстр, объемных графических эффектов. Применяется для сценического, телевизионного, концертного и клубного дизайна.
Комплект управляется 1-им DMX потоком.
Максимальный вариант инсталляции 1-ого комплекта: 5 трубок с шагом 60
см макс., получается графическое поле 3000х1000 мм (ШхВ). Для составления
пиксельного поля большего размера по ширине и глубине - увеличивают колво комплектов (условно не ограничено). Для изменения высоты - используйте
другие модели MAPIX dmx TUBE.
Рекомендуемые части управления: MADRIX software KEY (подбирается по
кол-ву комплектов, MADRIX® KEY basic 16 x 512 DMX ch. - для 16 комплектов) ,
Ethernet-DMX конвертеры - по удобству инсталляции и кол-ву DMX потоков M
ADRIX® LUNA 4,8 или 16 выходов. Кабели DMX in/out 5 pin XLR.
Комплект поставки:
5 трубок по 32 пикселя
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
4 х Т-образных тройника T-split (0.6 м)
1 х Х- образный тройник X-split (0.6 м, с кабелем питания 1.5 м)
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)
Технические параметры:
Тип источника света – светодиод SMD5050
Кол-во LED в трубке – 64
Кол-во пикселей - 32
Шаг пикселя – 31,25 мм
Структура – пластиковая трубка с установленной внутри платой с LED
Цветосмешение - RGB, 256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 360 градусов
Напряжение питания – 12В, рекомендованный блок питания: DC 12В 80Вт,
в комплект не входит.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одной трубки - 8,6 Вт
Рабочие температуры - -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED 50 000 часов
Протокол управления - DMX-512 / авто-адресация / 1 «трубка» занимает 96 DMX каналов
Габаритные размеры: 1100*15 мм
Вес комплекта – 1 кг
13
СХЕМА ПОДКЛЮЧЕНИЯ
14
MAPIX dmx TUBE 32*200
Комплект пластиковых пиксельных LED трубок высотой 2м и ø=15 мм, состоит из 5 трубок по 32 пикселя, комплекта коммутации для соединения трубок
в линию, подключения питания и сигнала управлении (без блока питания).
Трубки предназначены для создания светодиодного графического занавеса
и 3D пиксельных эффектов, люстр, объемных графических эффектов. Применяется для сценического, телевизионного, концертного и клубного дизайна.
Комплект управляется 1-им DMX потоком.
Максимальный вариант инсталляции 1-ого комплекта: 5 трубок с шагом 60
см макс., получается графическое поле 3000х1000 мм (ШхВ). Для составления
пиксельного поля большего размера по ширине и глубине - увеличивают колво комплектов (условно не ограничено). Для изменения высоты - используйте
другие модели MAPIX dmx TUBE.
Рекомендуемые части управления: MADRIX software KEY (подбирается по
кол-ву комплектов, MADRIX® KEY basic 16 x 512 DMX ch. - для 16 комплектов) ,
Ethernet-DMX конвертеры - по удобству инсталляции и кол-ву DMX потоков M
ADRIX® LUNA 4,8 или 16 выходов. Кабели DMX in/out 5 pin XLR.
Комплект поставки:
5 трубок по 32 пикселя
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
4 х Т-образных тройника T-split (0.6 м)
1 х Х- образный тройник X-split (0.6 м, с кабелем питания 1.5 м)
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)
Технические параметры:
Тип источника света – светодиод SMD5050
Кол-во LED в трубке – 64
Кол-во пикселей - 32
Шаг пикселя – 62.5 мм
Структура – пластиковая трубка с установленной внутри платой с LED
Цветосмешение - RGB, 256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 360 градусов
Напряжение питания – 12В, рекомендованный блок питания: DC 12В 80Вт,
в комплект не входит.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одной трубки - 9 Вт
Рабочие температуры - -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED 50 000 часов
Протокол управления - DMX-512 / авто-адресация / 1 «трубка» занимает 96 DMX каналов
Габаритные размеры: 2100*15 мм
Вес комплекта – 1.5 кг
Применение светодиодных модулей в качестве пикселей началось уже давно… Технология постоянно
совершенствуется, предлагая все более удобные и простые в эксплуатации и монтаже устройства. Мы
предлагаем новую линейку пиксельных модулей (точек изображения) для создания LED мэппинга - MAPIX
dmx DOT.
Основные отличия от похожих систем других производителей – простота и высокая скорость установки с помощью пружинных держателей, фронтальный доступ для соединения кабелей и модулей,
яркий источник света и пластиковый, УФ защищенный, колпак с высокими просветными характеристиками и равномерным распределением света, степень защиты от окружающей среды IP65, корпус из нержавеющей стали, поставка в быстромонтируемых комплектах с разъемами Aircraft GХ12 RS765, прямое
управление по протоколу DMX-512 и очень низкое энергопотребление.
На одну линию DMX512 можно подключить до 170 RGB пикселей (170х3=510 DMX каналов). Такой тип
управления наиболее часто применяется в шоу бизнесе (TV, клубы и тд). Современное ПО типа MADRIX и
аппаратные DMX512 пульты, поддерживающие технологию "LED MAPPING" резко увеличили возможности
применения LED RGB pixels в шоу индустрии, в видео системах, для больших проектов, как медиа- фасады и декорации торговых площадей . Светодиодные пиксели MAPIX dmx очень яркие и видны не только
ночью но и днем. Динамические эффекты привлекают к себе гораздо больше внимания, чем скажем
световые вывески или статичный свет. Поверхности с пиксельными системами делаются по принципу
экрана, на них можно вывести любую информацию: картинки, цветодинамические эффекты, видео,
даже простой текст.
Пиксельные эффекты - это полет фантазии визуальных образов, ограниченный геометрией вашего
заведения и бюджетом.
MAPIX dmx DOT
16
MAPIX dmx DOT 40
Комплект пластиковых пиксельных модулей (полусфера) 40 шт. ø =25,6 мм,
10 «связок» по 4 модуля, комплект коммутации для соединения 10 модулей в
кластеры или в линию, для подключения питания и сигнала управлении (без
блока питания). Комплект служит для создания светодиодного графического
«полотна», «потолка», «стены», «люстры». Применяется для сценического,
клубного дизайна, а так же для любого интерактивного места для привлечения
внимания и создания необычного интерьера. 4 комплекта занимают 1 DMX
поток по управлению.
Максимальный вариант инсталляции 1 комплекта: 40 модулей с шагом 12,5
см макс., получается графическое поле примерно 500х1125 мм (ШхВ). Для составления пиксельного поля большего размера по ширине и длине - увеличивают кол-во комплектов (условно не ограничено).
Рекомендуемые части управления: MADRIX software KEY (подбирается по
кол-ву комплектов, например, MADRIX® KEY PRO 64 x 512 DMX ch. – сможет
управлять пиксельным потолком в 144 кв.м.), Ethernet-DMX конвертеры - по
удобству инсталляции и кол-ву D MX потоков MADRIX® LUNA 4/8 или 16 выходов.
Кабели DMX in/out 5 pin XLR.
Комплект поставки:
40 модулей, 10 «связок» по 4 модуля
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
1 х кабель питания с разъемом 4PFC
1 х Концевая заглушка с защитой от влаги End Cap (for waterproof)
Технические параметры:
Тип источника света – светодиод PIRANHA
Кол-во LED в модуле – 1
Кол-во пикселей - 40
Шаг пикселя – до 125 мм
Структура – нержавеющая сталь, пластиковый колпак, эпоксидная смола с платой LED
Цветосмешение - RGB, 256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 180 градусов
Напряжение питания – 5В, рекомендованный блок питания: DC 5В 15-20 Вт, в комплект не входит.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одного модуля - 0,27 Вт
Рабочие температуры - -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED - 50 000 часов
Протокол управления - DMX-512 авто-адресация / 1 комплект занимает 120 DMX каналов
Габаритные размеры: единичный модуль 25,6*56 мм
Вес комплекта – 2 кг
17
Для удобства монтажа, можно использовать готовые модульные панели
MAPIX DOT PANEL 500x1125 (металлическая панель 500*1125 мм для установки 40
пиксельных модулей с шагом 125 мм, поставляется отдельно)
Для получения динамического пиксельного поля размером 4х1 м достаточно 8 комплектов MAPIX dmx DOT 40, для управления которыми используются
2 DMX потока. Для подключения питания приобретаются блоки DC 5В в сумме
до 160Вт. В качестве автономной и управляемой системы управления подойдет
MADRIX® PLEXUS (1024 канала). Монтаж может быть осуществлен с помощью
шпилек М12 или тросового подвеса.
ПРИМЕР ИНСТАЛЛЯЦИИ 1
18
Необычная и в то же время интерак-
тивная люстра для создания централь-
ного места в ночном клубе или фойе.
Конструкция состоит из 30 «лучей», в каж-
дом из которых размещены 16 пиксельных
модулей. Комплекты MAPIX dmx DOT 40 подклю-
чаются с линию, последовательно друг за другом. 4
комплекта составляют 160 пикселей (10 лучей х 16 ) и управ-
ляются 1 DMX потоком, для подачи питания можно использовать PSU 5В 60-80Вт (размещенному в центре люстры). Вся люстра состоит из 12 комплектов MAPIX dmx DOT 40 и может управляться MADRIX® KEY entry 4x 512 dmx ch по 3-м DMX потокам.
Для «доставки» сигнала управления можно использовать 3 шт. MADRIX® USBone Интерфейс вывода управления РС по 512
DMX или 4-х потоковый Ethernet конвертер MADRIX® LUNA 4. Размер данный конструкции обусловлен шагом расположения
модулей - до 125-140 мм между точками. Тогда длина одного «луча», прямой или изогнутой формы, должна составлять 22,5 м, диаметр круга «люстры» от 3,5-5 м (условно). Дополнительно можно разместить поворотные головы, типа BEAM-132B
по окружности для усиления эффекта.
ПРИМЕР ИНСТАЛЛЯЦИИ 2
Сборка
модуля
Отогнуть
силиконовый
сальник
Подключить
модуль
к разъему
Натянуть
силиконовую
защиту
на разъем
Вставить
модуль
в отверстие
Нажать
на
пружины
Индивидуальное
расстояние между
отверстиями
Сделайте
отверстие
D = 21 мм
Закрепите «связку» с обратной
стороны панели
21 мм
19
MAPIX dmx IP MOD3 SET
MAPIX dmx IP MOD6 SET
Комплект пластиковых пиксельных модулей MOD3 и MOD6 предназначены
для создания светодиодного графического «полотна», «потолка», «стены» и
медиафасадов зданий. Модули могут быть установлены в алюминиевый профиль с индивидуальным шагом или смонтированы индивидуально на поверхности. Цвет профиля и печатной платы могут быть покрашены по RAL цвета
отделки объекта. Вариант исполнения – прозрачная, заполненная силиконом
крышка, матовая крышка или полусфера.
Рекомендуемые части управления: MADRIX software KEY (подбирается по колву пикселей поля), Ethernet-DMX конвертеры - для удобства инсталляции и колву DMX потоков - MADRIX® LUNA 4/8 или 16 выходов. Кабели DMX in/out 5 pin XLR.
При необходимости, замена вышедшего из строя модуля производится без
демонтажа системы, пайки или нарушения проводки – 2 винта плотно фиксируют модуль и «усы» контактов на кабеле.
Технические параметры:
Тип источника света – светодиод SMD5050
Кол-во LED в модуле – 3 или 6
Шаг пикселя – от 100 до 400 мм (рекомендованный)
Структура – резиновый кабель, пластиковый корпус и колпак,
силиконовая защита с платой LED
Цветосмешение - RGB, 256 уровней для каждого цвета, 24 bit
Угол рассеивания света – 120 градусов
Напряжение питания – 24В DC для MOD6, 12В DC для MOD3,
блоки питания в комплект поставки не входят.
Разъемы коммутации GХ12 RS765-4
Потребляемая мощность одного модуля – 0,7 Вт (MOD3) и 1,3 (MOD6) Вт
Рабочие температуры – -20С~50C
Степень защиты от окружающей среды – IP65
Срок жизни LED – 50 000 часов
Протокол управления - DMX-512 авто-адресация
Габаритные размеры: единичный модуль 45x45x12 мм
Вес (примерно) – 0,01 кг
20
MAPIX Split set
Запасная часть комплектов пиксельных эффектов MAPIX dmx BALL 130-5
(****130-7; ****130-11) (светильников сценических эффектов).
Представляет собой комплект тройников (кабели с разъемами) для передачи и разветвления сигналов управления и электропитания для световых
систем пиксельной графики.
Применяется только для световых эффектов MAPIX dmx BALL
Используется 4-жильный кабель тип AWM/STYLE2464 80°C / 300V
Сигнальные разъемы Aircraft 4PFC / 4PMC / XLR5M
Комплект поставки:
1 х кабель DMX с разъемами (XLR5M→1m→4PFC)
3 х Т-образных тройника T-split (0.6 м)
1 х Х- образных тройника X-split (0.6 м, с кабелем питания 1.5 м)
4 х Концевая заглушка 4PMC с сигнальной «петлей» End Cap (возврат сигнала)
Технические параметры:
Габаритные размеры: на чертежах
Вес комплекта – 0,5 кг
21
PIXETILE 144
Профессиональная светодиодная матричная панель - светильник для создания матричных эффектов и цветодинамической подсветки сцены и ночных
клубов. Идеально сочетается c программами управления типа MADRIX, для подключения необходим контроллер PIXEL DRIVE E4DMX.
• Источник света: 144 х RGB SMD 5050 LED
• Срок жизни: 50000 часов
• Яркость: 3290 кд/м²
• Кол-во пикселей: 12 х 12
• Шаг пикселя: 25 мм
• Угол обзора: 120°
• Управление DMX/ARTNET
• Уровень защиты: IP20, невлажные пространства
• Сигнальные разъемы: RG45 (для кабеля «витая пара» САТ5)
• Универсальный блок питания 100-240 В
• Энергопотребление: 63 Вт
• Масса: 2,5 кг
• Габаритные размеры: 300х300х117 мм
PIXETILE 40
Профессиональный линейный пиксельный LED-светильник для создания матричных эффектов и цветодинамической
подсветки сцены, ночных клубов и ресторанов. Идеально сочетается c программами управления пиксельными кластерами
типа MADRIX, для подключения необходим контроллер PIXEL
DRIVE E4DMX.
• Источник света: 40 х RGB SMD 5050 LED
• Срок жизни: 50000 часов
• Яркость: 1174 кд/м²
• Кол-во пикселей: 40
• Шаг пикселя: 25 мм
• Угол обзора: 120°
• Управление DMX/ARTNET
• Уровень защиты: IP20, невлажные пространства
• Сигнальные разъемы: RG45 (для кабеля «витая пара» САТ5)
• Универсальный блок питания 28 В
• Энергопотребление: 42 Вт
• Масса: 2 кг
• Габаритные размеры: 1000х37х118 мм
22
PIXELINE 160
Профессиональный линейный пиксельный LED-светильник для создания матричных эффектов и цветодинамической подсветки сцены, ночных
клубов и ресторанов. Идеально сочетается c программами управления пиксельными кластерами типа MADRIX, для подключения необходим контроллер
PIXEL DRIVE E4DMX.
• Источник света: 160 х RGB SMD 5050 LED
• Срок жизни: 50000 часов
• Яркость: 2586 кд/м²
• Кол-во пикселей: 4 х 40
• Шаг пикселя: 25 мм
• Угол обзора: 120°
• Управление DMX/ARTNET
• Уровень защиты: IP20, невлажные пространства
• Сигнальные разъемы: RG45 (для кабеля «витая пара» САТ5)
• Универсальный блок питания 28 В
• Энергопотребление: 63 Вт
• Масса: 3,5 кг
• Габаритные размеры: 1000х107х118 мм
• ArtNet – DMX конвертер
• Мах 2 х 512 DMX каналов
• LCD дисплей
• Сетевой кабель: 1,5 м, евровилка <> Neutrik® powerCON®
• Сетевые разъемы, вход/выход: Neutrik® powerCON®
• Сигнальные входы: 2 х RJ45 для кабеля витая пара CAT5 / выход: 4 х RJ45
• Зашита: IP20
• универсальный блок питания 100-240В, 50/60 Гц (авто-выбор)
• Энергопотребление: 280 Вт
• Вес: 2,5 кг
• Габаритные размеры: 210х257х78 мм
PIXEL DRIVE E4DMX
Профессиональный контроллер для управления пиксельными светодиодными приборами типа PIXELINE 40, управление через ArtNet, 4 независимых управляемых выхода, на каждый выход подключается до 4
светильников PIXELINE 40, удобный и готовый контроллер для использования с матричными программами типа MADRIX.
Loading...
