Montage- und Betriebsanleitung

Carrera RC

Quadrocopter

X-Inverter 1

Assembly and operating instructions Instructions de montage et d’utilisation Instrucciones de montaje y de servicio Istruzioni per il montaggio e l’uso Montage- en gebruiksaanwijzing Instruções de montagem e modo de utilização Monterings- och bruksanvisning Asennus- ja käyttöohje Instrukcja montażu i obsługi Szerelési és használati utasítás Navodila za montažo in uporabo Návod k montáži a obsluze Návod na montáž a obsluhu Uputa za montažu i uporabu Montajse- og bruksanvisning Monterings- og driftsvejledning Montaj ve işletme kılavuzu

Carrera RC

# 370503011

Quadrocopter

X-Inverter 1

Made in China, Shantou

0°0°

‒

RL RL

underside

3,7V 380 mAh 1,41 Wh LiPo

LED OFF =

Charging

Green

Ready

6x 1.5 V Mignon AA batteries

6x 1.5 V Mignon

AA batteries

6 87

top side

underside

4 5

10/2016_A8_V03

180°

360°

1Sec.

‒

L R

13a

13b

‒

15 16

17 18

A A

Rotorblade Sideview

B B

angle of tilt REAR-ViewFRONT-View

Sehr geehrter Kunde

Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-ModellQuadrocopters, der nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der

DEUTSCH

enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie diese Anleitung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf.

Die aktuellste Version dieser Bedienungsanleitung und Informationen zu erhaltlichen Ersatzteilen ﬁ nden Sie auf carrera-rc.com im Servicebereich.

ACHTUNG! Vergewissern Sie sich vor dem Erst-Flug, ob in ihrem Land für Flug-Modelle eine gesetzliche Versicherungspﬂ icht für das von ihnen erworbene Flug-Modell besteht.

Garantiebedingungen

Bei den Carrera-Produkten handelt es sich um technisch hochwertige Produkte (KEIN SPIELZEUG), die sorgfältig behandelt werden sollten. Beachten Sie bitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfältigen Prüfung unterzogen (technische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten). Sollten dennoch Fehler auftreten, wird eine Garantie im Rahmen der nachstehenden Garantie-Bedingung gewährt:

Die Stadlbauer Marketing + Vertrieb GmbH (nachfolgend „Hersteller“) garantiert dem Endkunden (nachfolgend „Kunde“) nach Maßgabe der nachfolgenden Bestimmungen, dass der an den Kunden gelieferte Carrera RC-Modell-Quadrocopter (nachfolgend „Produkt“) innerhalb eines Zeitraums von zwei Jahren ab Kaufdatum (Garantiefrist) frei von Material- oder Verarbeitungsfehlern sein wird. Derartige Fehler wird der Hersteller nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben. Die Garantie erstreckt sich nicht auf Verschleißteile (wie z.B. Akku, Rotorblätter, Kabinenabdekung, Zahnräder u.ä.), Schäden durch unsachgemäße Behandlung/Nutzung oder bei Fremdeingriﬀ en. Sonstige Ansprüche des Kunden, insbesondere auf Schadensersatz, gegen den Hersteller sind ausgeschlossen. Die vertraglichen oder gesetzlichen Rechte des Kunden (Nacherfüllung, Rücktritt vom Vertrag, Minderung, Schadensersatz) gegenüber dem jeweiligen Verkäufer, welche bestehen, wenn das Produkt bei Gefahrübergang nicht mangelfrei war, werden durch diese Garantie nicht berührt.

Ansprüche aus dieser gesonderten Hersteller-Garantie bestehen nur, wenn

• der geltend gemachte Fehler nicht in Schäden liegt, die durch einen nach den Vorgaben in der Bedienungsanlei tung nicht bestimmungsgemäßen oder unsachgemäßen Gebrauch verursacht wurden.

• es sich nicht um betriebsbedingte Verschleißerscheinun gen handelt.

• das Produkt keine Merkmale aufweist, die auf Reparaturen oder sonstige Eingriﬀ e von durch den Hersteller nicht auto risier ten Werkstätten schließen lassen.

• das Produkt nur mit vom Hersteller autorisiertem Zubehör verwendet wurde.

Bei Fragen wenden Sie sich bitte an die Carrera RC Service Hotline: +49 911 7099-330 (D) bzw. +43 662 88921-330 (AT) oder besuchen Sie unsere Webseite carrera-rc.com im Servicebereich.

Garantiekarten können nicht ersetzt werden.

Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewähr-

leistungspﬂ icht des Verkäufers hingewiesen, dass nämlich diese Gewährleistungspﬂ icht durch gegenständliche Garantie nicht eingeschränkt wird. Die Kosten der Einsendung und Rücksendung des Produkts übernimmt der Hersteller. Diese Garantie gilt in dem vorstehend genannten Umfang und unter den oben genannten Voraussetzungen (einschließlich der Vorlage des Original-Kaufbelegs auch im Falle der Weiterveräußerung) für jeden späteren, künftigen Eigentümer des Produkts.

Konformitätserklärung

Hiermit erklärt Stadlbauer Marketing + Vertrieb GmbH, dass sich dieses Modell einschließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EGRichtlinien: EG Richtlinien 2009/48 und 2004/108/EG über die elektromagnetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) beﬁ ndet.

Die Original-Konformitätserklärung kann unter carrera-rc.com angefordert werden.

Maximale Funkfrequenzleistung <10dBm

Warnhinweise!

ACHTUNG! Dieses Spielzeug ist nicht geeig-

net für Kinder unter 3 Jahren, wegen ver-

schluckbarer Kleinteile. ACHTUNG! Funktionsbedingte Klemmgefahr! Entfernen Sie alle Verpackungsmaterialien und Befestigungsdrähte, bevor Sie dieses Spielzeug dem Kind übergeben. Für Informationen und etwaige Fragen, bewahren Sie bitte Verpackung und Adresse sowie die Gebrauchsanleitung für späteres Nachschlagen auf. Hinweis für Erwachsene Aufsichtspersonen: Überprüfen Sie, ob das Spielzeug nach Anleitung montiert ist. Die Montage soll unter der Aufsicht eines Erwachsenen durchgeführt werden.

ACHTUNG! Nicht geeignet für Kinder unter 8 Jahren!

Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Für das Steuern des Quadrocopters ist eine gewisse Übung erforderlich. Kinder müssen dies unter direkter Beaufsichtigung durch einen Erwachsenen erlernen. Lesen Sie vor dem ersten Gebrauch die Benutzerinformationen zusammen mit Ihrem Kind. Bei unsachgemäßer Verwendung kann es zu schweren Verletzungen und/oder Sachbeschädigungen kommen. Es muss mit Vorsicht und Umsicht gesteuert werden und erfordert einige mechanische und auch mentale Fähigkeiten. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise fur die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Anleitung vor der ersten Inbetriebnahme komplett zu lesen und zu verstehen. Nur so können Unfälle mit Verletzungen und Beschädigungen vermieden werden. Hände, Haare und lose Kleidung, einschließlich anderer Gegenstände wie Stifte und Schraubendreher müssen vom Propeller (Rotor) ferngehalten werden. Den rotierenden Rotor nicht berühren. Achten Sie besonders darauf, dass Ihre Hände NICHT in die Nähe der Rotorblätter kommen!

ACHTUNG: Gefahr von Augenverletzungen. Lassen Sie den Quadrocopter nicht in der Nähe Ihres Gesichtes ﬂ iegen, um Verletzungen zu vermeiden. Nur für den häuslichen Gebrauch (Haus und Garten). Sie als Nutzer dieses Produkts sind alleinverantwortlich für den sicheren Umgang, so dass weder Sie noch andere Personen oder deren Eigentum Schaden nehmen oder gefährdet werden.

• Verwenden Sie Ihr Modell nie mit schwachen Controller-

Batterien.

• Vermeiden Sie verkehrsreiche und belebte Bereiche. Achten

Sie immer darauf, dass genügend Platz zur Verfügung steht.

• Lassen Sie Ihr Modell moglichst nicht auf oﬀ ener Straße

oder in öﬀ entlichen Bereichen ﬂ iegen, um niemanden zu gefährden oder zu verletzen.

• ACHTUNG : Starten Sie den Quadrocopter nicht, wenn sich Personen, Tiere oder andere Hindernisse im Flugbereich des Quadrocopters beﬁ nden.

• Starten und ﬂ iegen ist in der Nähe von Hochspannungsmasten, Eisenbahnschienen, Straßen Schwimmbecken oder oﬀ enem Wasser strikt Verboten.

• Befolgen Sie genau die Anweisungen und Warnhinweise für dieses Produkt und für die mögliche Zusatzausrüstung (Ladegerät, Akkus usw.), die Sie nutzen.

• Sollte der Quadrocopter mit Lebewesen oder harten Gegenständen in Berührung kommen, bitte sofort den Gashebel in die Nullstellung bringen, d.h. der linke Joystick muss am unteren Anschlag sein!

• Vermeiden Sie jegliche Feuchtigkeit, denn Sie kann die Elektronik beschädigen.

• Es besteht die Gefahr von schweren Verletzungen bis hin zum Tod, wenn Sie Teile Ihres Modells in den Mund stecken oder an ihnen lecken.

• ACHTUNG: Bei Verwendung des Umhängebandes um

den Hals besteht Strangulationsgefahr!

• Führen Sie am Quadrocopter keinerlei Änderungen durch.

Wenn Sie diesen Bedingungen nicht zustimmen, geben Sie das vollständige Quadrocopter Modell sofort in neuem und unbenutztem Zustand an den Händler zurück.

Wichtige Informationen über Lithium Polymer Akkus

Lithium-Polymer (LiPo) Akkus sind wesentlich empﬁ ndlicher als herkömmliche Alkali-, oder NiMH-Akkus, die sonst bei Funkfernsteuerungen verwendet werden. Die Vorschriften und Warnhinweise müssen deshalb genauestens befolgt werden. Bei falscher Handhabung von LiPo Akkus besteht Brandgefahr. Beachten Sie immer die Herstellerangaben, wenn Sie LiPo Akkus entsorgen.

Entsorgungsbestimmungen für Elektro- und ElektronikAltgeräte laut WEEE

sche Altgeräte etc. nicht in den Hausmüll gehören, da sie der Umwelt und Gesundheit schaden. Helfen Sie bitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit Ihren Kindern über die ordentliche Entsorgung gebrauchter Batterien und elektrischer Altgeräte. Batterien und elektrische Altgeräte sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführt. Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug herausnehmen.Nicht auﬂ adbare Batterien dürfen aufgrund des Explosionsrisikos nicht aufgeladen werden.

ACHTUNG!

Das Ladegerät bzw. USB-Ladekabel kann von Kindern ab einem Alter von acht (8) Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Ladegerät bzw. USBLadekabel spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind älter als 8 Jahre und beaufsichtigt. Kinder jünger als 8 Jahre sind vom Ladegerät und der Anschlussleitung fernzuhalten. Das Auﬂ aden des Akkus hat unter Aufsicht eines Erwachsenen zu erfolgen! Lassen Sie den

Akku beim Laden nie unbewacht.

dem Laden aus dem Spielzeug nehmen. Anschlussklemmen dürfen nicht kurzgeschlossen werden. Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden. Bei regelmäßigem Gebrauch des Ladegeräts, muss dieses am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadensfall darf das Ladegerät erst nach einer Reparatur wieder in Betrieb genommen werden. Das ﬂ exible Außenkabel dieses Ladegeräts kann nicht ausgetauscht werden: Wenn das Kabel beschädigt ist, muss das Ladegerät verschrottet werden. Das Spielzeug darf nur an Geräte der Schutzklasse II angeschlossen werden.

Richtlinien und Warnhinweise für die Benutzung des LiPo Akkus

• Sie müssen den beigefügten 3,7 V 380 mAh / 1,41 Wh LiPo-Akku an einem sichern Ort abseits entzündlicher

Das hier abgebildete Symbol der durchgestrichenen Mülltonnen soll Sie darauf hinweisen, dass leere Batterien, Akkumulatoren, Knopfzellen, Akku packs, Geräte batterien, elektri-

Auﬂ adbare Batterien vor

Materialien auﬂ aden.

• Lassen Sie den Akku beim Laden nie unbewacht.

• Zum Laden nach einem Flug muss sich der Akku zunächst auf die Umgebungstemperatur abgekühlt haben.

• Sie dürfen nur das dazugehörige Lipo-Ladegerät (USB Kabel/ Controller) verwenden. Bei Nichteinhaltung dieser Hinweise besteht Brandgefahr und damit Gesundheitsgefährdung und/oder Sachbeschädigung. Benutzen Sie NIEMALS ein anderes Ladegerät.

• Falls sich der Akku während des Entlade- oder Ladevorgangs aufbläht oder verformt, beenden Sie sofort das Laden oder Entladen. Entnehmen Sie den Akku so schnell und vorsichtig wie möglich und legen Sie ihn an einen sicheren, oﬀ enen Bereich abseits brennbarer Materialien und beobachten Sie ihn mindestens 15 Minuten lang. Wenn Sie einen Akku, der sich bereits aufgebläht oder verformt hat, weiter laden oder entladen, besteht Brandgefahr! Selbst bei geringer Verformung oder Ballonbildung muss ein Akku aus dem Betrieb genommen werden.

• Lagern Sie den Akku bei Raumtemperatur an einem trockenen Ort.

• Laden Sie den Akku unbedingt nach Gebrauch wieder auf um eine sog. Tiefenentladung des Akkus zu vermeiden. Beachten Sie dabei, dass Sie eine Pause von ca. 20 Min. zwischen dem Flug und dem Ladevorgang einhalten. Laden Sie den Akku von Zeit zu Zeit (ca. alle 2-3 Monate) auf. Eine Nichtbeachtung der o.g. Handhabung des Akkus kann zu einem Defekt führen.

• Für den Transport oder für eine übergangsweise Lagerung des Akkus sollte die Temperatur zwischen 5-50°C liegen. Lagern Sie den Akku oder das Modell, wenn möglich nicht im Auto oder unter direktem Sonneneinﬂ uss. Wenn der Akku der Hitze im Auto ausgesetzt wird, kann er beschädigt werden oder Feuer fangen.

Hinweis: Bei geringer Batteriespannung/-leistung werden Sie feststellen, dass erhebliche Trimmung und/oder Steuerbewegungen erforderlich sind, damit der Quadrocopter nicht ins Trudeln gerät. Dies tritt in der Regel vor dem Erreichen von 3 V Akkuspannung auf und ist ein guter Zeitpunkt, um den Flug zu beenden.

Lieferumfang

1 x Quadrocopter

1 x Controller 1 x USB-Ladekabel 1x Akku 1x Lanyard 1 x Ersatzrotoren-Set 6 x 1,5 V Mignon AA Batterien (nicht wiederauﬂ adbar)

Auﬂ aden des LiPo-Akkus

Achten Sie darauf, dass Sie den mitgelieferten LiPo-Akku nur mit dem mitgelieferten LiPo-Ladegerät (USB-Kabel) laden. Wenn Sie versuchen den Akku mit einem anderen LiPo-Akku Ladegerät oder einem anderen Ladegerät zu laden, kann dies zu schweren Schäden führen. Bitte lesen Sie den vorangehenden Abschnitt mit den Warnhinweisen und Richtlinien zur Akku-Verwendung sorgfältig durch, bevor Sie fortfahren. Akkus dürfen nur von Erwachsenen aufgeladen werden. Ladegeräte und Netzteile nicht kurzschließen. Sie können den im Quadrocopter verbauten Akku mit dem dazugehörigen USB-Ladekabel an einem USB Port laden:

Laden am Computer:

• Entfernen Sie den Akku aus dem Modell be-

vor Sie diesen auﬂ aden.

•

Verbinden Sie das USB-Ladekabel mit dem USBPort eines Computers. Die LED am USB-Ladekabel leuchtet grün auf und zeigt an, dass die Ladeeinheit ordnungsgemäß mit dem Computer verbunden ist. Wenn Sie einen Quadrocopter mit leerem Akku anstecken leuchtet die LED am USB-Ladekabel nicht mehr auf auf und zeigt an, dass der Quadrocopter Akku geladen wird. Das USB-Ladekabel bzw. die Ladebuchse am Quadrocopter sind so hergestellt, dass verkehrte Polarität ausgeschlossen ist.

• Es dauert ungefähr 60 Minuten, um einen entla-

denen Akku (nicht tiefentladenen) wieder aufzuladen. Wenn der Akku voll ist, leuchtet die LEDAnzeige am USB-Ladekabel wieder grün auf.

Schieben Sie den Akku in das Fach und stecken

sie ihn an die im Fach beﬁ ndliche Buchse an.

Nach Gebrauch: Lösen Sie die am Quadrocopter beﬁ ndliche Steckverbindung, wenn Sie den Quadrocopter nicht verwenden. Eine Nichtbeachtung kann zu Akkuschäden führen!

Hinweis: Bei der Auslieferung ist der enthaltene LiPoAkku teilgeladen. Daher könnte der erste Ladevorgang etwas kürzer dauern.

Halten Sie die o.g. Anschlussreihenfolge unbedingt ein!

Lösen Sie die Steckverbindung zum Ladekabel, wenn Sie den Quadrocopter nicht verwenden. Eine Nichtbeachtung kann zu Akkuschäden führen!

Einsetzen der Batterien in den Controller

Öﬀ nen Sie das Batteriefach mit einem Schrau-

bendreher und setzen Sie die Batterien in den

Controller ein. Achten Sie auf die richtige Polarität. Nach dem Verschließen des Faches können Sie die Funktionalität des Controllers mit Hilfe des Powerschalters auf der Vorderseite prüfen.

Bei ON-Stellung des Powerschalters und ord-

nungsgemäßer Funktion sollte die LED oben in der Mitte des Controllers rot auﬂ euchten.

Wenn die Kontroll LED schnell blinkt, müssen die

Batterien im Controller gewechselt werden.

Bindung des Modells mit dem Controller

Der Carrera RC Quadrocopter und der Controller

sind werkseitig gebunden. Sollte es am Anfang

Probleme bei der Kommunikation zwischen dem Carrera RC Quadrocopter und dem Controller geben, führen Sie bitte eine neue Bindung durch.

• Verbinden Sie den Akku im Modell.

• ACHTUNG! Stellen Sie den Quadrocopter un-

bedingt direkt nach dem Einschalten auf eine gerade waagrechte Fläche. Das Gyrosystem richtet sich automatisch aus.

• Die LED‘s am Quadrocopter blinken nun rhythmisch.

•

Schalten Sie den Controller am ON/OFF Schalter ein.

• Schieben Sie den linken Joystick, also den Gashebel, ganz nach oben und wieder unten in die Nullstellung.

• Die Bindung ist erfolgreich abgeschlossen. Die LED am Controller leuchtet nun permanent.

Funktionsübersicht des Controllers

1. Antenne

2. Powerschalter (ON / OFF)

3. Kontroll LED

4. Gas

Kreisdrehung

5. Vor-/Zurück

Rechts-/Links Neigung

6. Trimmer für Rechts-/Links Neigung

7. Trimmer für Vor-/Zurück

8. Trimmer für Kreisdrehung

9. Looping Button (1x = 180° / 1 Sek. = 360°)

10. Beginner/Advanced Schalter (30%/60%/100%)

11. Batteriefach

Beschreibung des Quadrocopters

1. Rot or sys tem

2. Rotor-Schutzkäﬁ g

3. LEDs

4. Akku-Kabel

5. Akku-Fach

Auswahl des Fluggebietes

Wenn Sie für Ihren ersten Flug bereit sind,

sollten Sie einen geschlossenen Raum wäh-

len, der ohne Personen und ohne Hindernisse sowie möglichst groß ist. Aufgrund der Größe und Steuerbarkeit des Quadrocopters ist es für erfahrene Piloten möglich, auch in relativ kleinen geschlossenen Räumen zu ﬂ iegen. Für Ihre ersten Flüge empfehlen wir unbedingt eine Mindestraumgröße von 5 mal 5 Metern Grundﬂ äche und 2,40 Meter Höhe. Nachdem Sie Ihren Quadrocopter ausgetrimmt haben und mit seiner Steuerung und seinen Fähigkeiten vertraut geworden sind, können Sie sich auch daran wagen, in kleineren und weniger freien Umgebungen zu ﬂ iegen.

Nur für den häuslichen Gebrauch (Haus und Garten).

Zwischen dem Controller und dem Quadrocopter dürfen sich keine Gegenstände wie z.B. Säulen oder Personen beﬁ nden.

Checkliste für die Flugvorbereitung

Diese Checkliste ist kein Ersatz für den Inhalt dieser Bedienungsanleitung. Obwohl Sie als Quick-Start-Guide verwendet werden kann, empfehlen wir Ihnen eindringlich zunächst diese Betriebsanleitung komplett zu lesen, bevor Sie fortfahren.

• Überprüfen Sie den Verpackungsinhalt.

• Verbinden Sie das Ladegerät mit der Stromquelle.

• Laden Sie den LiPo-Akku wie im Abschnitt „Auﬂ aden des LiPo-Akkus“ beschrieben.

• Setzen Sie 6 AA Batterien in den Controller ein und achten Sie auf die richtige Polarität.

• Suchen Sie eine geeignete Umgebung zum Fliegen.

• Beachten und lesen Sie die Rechts- und Sicherheitshinweise zur Verwendung ihres Quadrocopters.

• Schieben Sie den Akku in den Akkuschacht auf der Unterseite des Quadrocopters.

•

ACHTUNG! Stellen Sie den Quadrocopter unbedingt direkt nach dem Einschalten auf eine gerade waagerechte Fläche. Das Gyrosystem richtet sich automatisch aus.

• Die LED‘s am Quadrocopter blinken nun rhythmisch.

• Schalten Sie den Controller am ON/OFF Schalter ein.

Überprüfen Sie unbedingt den Beginner-Advanced

Schalter (

13b

Gashebel, ganz nach oben und wieder unten in die Nullstellung. Es ertönt ein Signalton.

• Geben Sie dem Quadrocopter einen Augenblick Zeit, bis das System korrekt initialisiert und betriebsbereit ist.

• Wiederholen Sie nun ggf. o.g. Punkte sollten Sie weitere Quadrocopter gleichzeitig ﬂ iegen wollen.

• Überprüfen Sie die Steuerung.

• Machen Sie sich mit der Steuerung vertraut.

•

Trimmen Sie den Quadrocopter ggf. wie unter beschrieben, so dass sich der Quadrocopter im Schwebeﬂ ug nicht mehr ohne Steuerbewegungen von der Stelle bewegt.

• Der Quadrocopter ist jetzt einsatzbereit.

• Sofern der Quadrocopter keine Funktion zeigt versuchen Sie den o.g. Bindevorgang erneut.

• Fliegen Sie das Modell.

• Die LED-Lichter am Modell beginnen zu blinken kurz bevor der Akku leer ist.

• Landen Sie das Modell.

• Trennen Sie die Akku-Steckverbindung.

• Schalten Sie immer die Fernbedienung als letztes aus.

). Schieben Sie den linken Joystick, also den

15 16

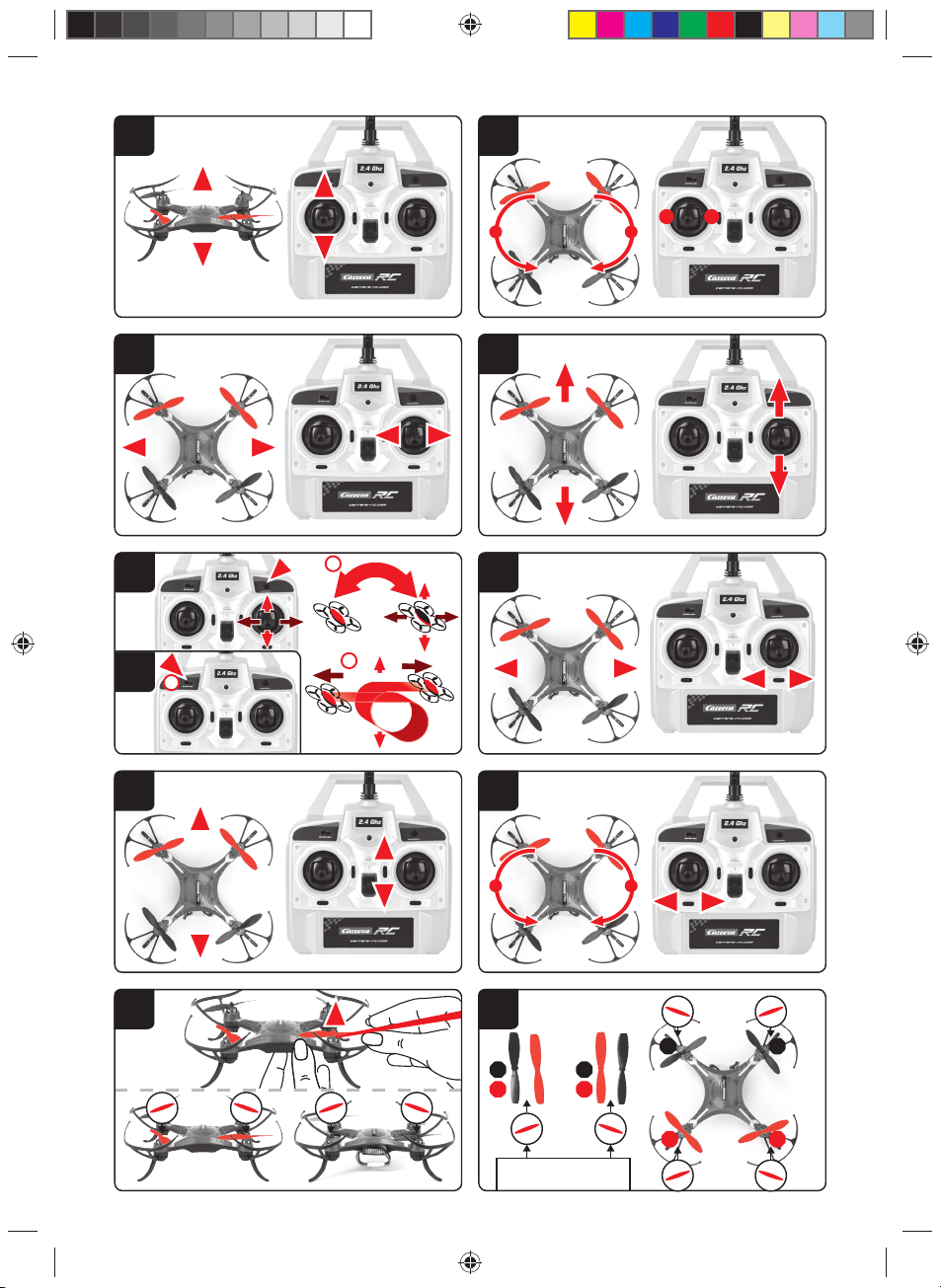

Fliegen des 4-Kanal Quadrocopters

HINWEIS! Achten Sie besonders bei den ersten Flugversuchen darauf das Sie die Hebel am Controller sehr vorsichtig und nicht zu hastig zu betätigen. Es reichen meist sehr sehr geringe Bewegungen am jeweiligen Hebel aus um den jeweiligen Steuerbefehl auszuführen!

Sollten Sie merken, dass sich der Quadrocopter nach vorne oder zur Seite bewegt ohne dass Sie den jeweiligen Hebel betätigen, so trimmen Sie bitte den Quadrocopter wie in

beschrieben.

15 16

DEUTSCH

+/- Gas (Hoch/Runter)

Um zu starten oder höher zu Fliegen schieben

die den Gashebel links vorsichtig nach vorn. Um zu landen oder niedriger zu Fliegen schieben die den Gashebel links vorsichtig nach hinten.

Um den Quadrocopter auf der Stelle links oder

rechts herum zu drehen bewegen Sie den linken

Hebel vorsichtig nach links bzw. rechts.

Um den Quadrocopter nach links oder rechts zu

ﬂ iegen bewegen Sie den rechten Hebel vorsichtig

DEUTSCH

nach links bzw. rechts.

Um den Quadrocopter nach vorne oder hinten zu

ﬂ iegen bewegen Sie den rechten Hebel vorsichtig

nach vorn bzw. hinten.

Looping Funktion

ACHTUNG! NUR FÜR GEÜBTE PILOTEN!

Achten Sie darauf das Sie genügend Platz im

Raum nach allen Seiten haben (ca. 4m).

13a

180° Überschlag

Drücken Sie den „Looping Button“ 1 1x so ertönt ein Signalton solange bis Sie den rechten Joystick nach oben, unten, rechts oder links bewegen. Der Quadrocopter führt dann den 180° Looping in die jeweilige Richtung aus. Die Steuerung im 180° Modus ist ident mit der Steuerung im Normal Modus. Sollten Sie wieder in den Normal Modus

ENGLISH

zurück wollen drücken Sie bitte erneut den „Looping Button“

3D Looping

Drücken Sie den „Looping Button“ 1 für 1 Sekunde so ertönt ein schneller Signalton solange bis Sie den rechten Joystick nach oben, unten, rechts oder links bewegen. Der Quadrocopter führt dann den 3D Looping (360°) bzw. Rolle in die jeweilige Richtung aus.

Beginner-Advanced Schalter

ACHTUNG! 100% NUR FÜR GEÜBTE PILOTEN!

30% = Einsteiger Modus

Signalton beim Umschalten ertönt einmal.

13b

60% = Medium Modus

Der Quadrocopter reagiert empﬁ ndlicher als im

30% Modus. Signalton beim Umschalten ertönt 2x.

100% = Advanced Modus -> 3D Modus

Der Quadrocopter reagiert sehr empﬁ ndlich auf

Steuerbewegungen. Signalton beim Umschalten ertönt 3x.

Trimmen des Quadrocopters

Wenn der Quadrocopter im Schwebeﬂ ug, ohne

Bewegung des Hebels für Rechts-/Links-Neigung

nach links bzw. rechts ﬂ iegt gehen Sie bitte wie folgt vor: Bewegt sich der Quadrocopter von selbst schnell oder langsam seitwärts nach links, drücken Sie den unteren rechten Trimmer für Rechts-/LinksNeigung schrittweise nach rechts. Wenn sich der Quadrocopter nach rechts bewegt, drücken Sie den Trimmer Rechts-/Links-Neigung schrittweise nach links.

Wenn sich der Quadrocopter im Schwebeﬂ ug, ohne Bewegung des Hebels für Vor-/Zurück nach

vorne bzw. hinten ﬂ iegt gehen Sie bitte wie folgt vor:

Bewegt sich der Quadrocopter von selbst schnell

oder langsam nach vorn, drücken Sie den oberen rechten Trimmer für Vor-/Zurück schrittweise nach unten. Wenn sich der Quadrocopter nach hinten bewegt, drücken Sie den Trimmer für Vor-/ Zurück schrittweise nach oben.

Wenn sich der Quadrocopter im Schwebeﬂ ug,

ohne Bewegung des Hebels für Kreisdrehung auf

der Stelle nach links bzw. rechts dreht, gehen Sie

bitte wie folgt vor:

Dreht sich der Quadrocopter von selbst schnell

oder langsam um seine eigene Achse nach links, drücken Sie den unteren linken Trimmer für Kreisdrehung schrittweise nach rechts. Wenn sich der Quadrocopter nach rechts dreht, drücken Sie den Trimmer für Kreisdrehung schrittweise nach links.

Sollte sich der Quadrocopter nicht mehr durch drücken der Trimmer neutral stellen lassen, beachten Sie bitte folgende Punkte:

1. Platzieren Sie den Quadrocopter auf einer waagerechten Fläche.

2. Binden Sie den Quadrocopter mit dem Controller wie in "Bindung des Modells mit dem Controller" beschrieben.

3. Schieben Sie gleichzeitig den Gashebel und den Hebel für Vor-/Zurück in die rechte untere Ecke. Die LED am Quadrocopter blinkt kurz auf und leuchtet dann durchgehend.

4. Die Neutralstellung ist abgeschlossen.

Wechsel der Rotorblätter

Verwenden Sie zum abziehen eines Rotorblatts

ggf. einen schmalen glatten Gegenstand. Ach-

ten Sie darauf dass Sie das Rotorblatt vorsichtig senkrecht nach oben abziehen und dabei den Motor von unten stabilisierend festhalten.

ACHTUNG!

Achten Sie unbendingt auf die Markierung und

Farbe, sowie den Neigungswinkel der Rotorblätter!

Vorne Links: rot – Markierung „A“

Vorne Rechts: rot – Markierung „B“ Hinten Rechts: schwarz – Markierung „A“ Hinten Links: schwarz – Markierung „B“

Problemlösungen

Problem: Controller funktioniert nicht. Ursache: Der ON/OFF-Powerschalter steht auf „OFF“. Lösung: Den ON/OFF-Powerschalter auf „ON“ stellen.

Ursache: Die Batterien wurden falsch eingelegt. Lösung: Überprüfen Sie, ob die Batterien korrekt einge-

legt sind.

Ursache: Die Batterien haben nicht mehr genug Energie. Lösung: Neue Batterien einlegen

Problem: Der Quadrocopter lässt sich mit dem Controller

nicht steuern.

Ursache: Der Powerschalter des Controller steht auf

„OFF“.

Lösung: Zuerst den Powerschalter am Controller auf

„ON“ stellen.

Ursache: Der Controller ist ggf. nicht richtig mit dem Emp-

fänger im Quadrocopter gebunden.

Lösung: Bitte führen Sie den Bindevorgang wie unter

„Checkliste für die Flugvorbereitung“ beschrieben durch.

Problem: Der Q uadrocopter steigt n icht auf. Ursache: Die Rotorblä tter bewegen sich zu lang sam. Lösung: Den Gashebel nach oben ziehen. Ursache: Die Akku- Leistung reicht nich t aus. Lösung: Den Akku auﬂ aden (siehe Kapitel „Auﬂ aden

des Akkus“).

Problem: Der Quadrocopter verliert ohne ersichtlichen

Grund während des Flugs an Geschwindigkeit und sinkt ab.

Ursache: Der Akku ist zu schwach. Lösung: Den Akku auﬂ aden (siehe Kap. „Auﬂ aden des

Akkus“).

Problem: Der Q uadrocopter dreht si ch nur noch im Kreis

oder übers chlägt sich beim Star t.

Ursache: Falsch angeordnete oder beschädigte Rotor-

blätter

Lösung: Rotorblätter wie in

bringen/austauschen.

Irrtum und Änderungen vorbehalten Farben / endgültiges Design – Änderungen vorbehalten Technische und designbedingte Änderungen vorbehalten Piktogra mme = Symbolfot os

beschrieben an-

Dear customer

Congratulation! You bought a Carrera RC Quadrocopter which has been manufactured according to today´s stateof-the-art technology. As it is our constant endeavour to develop and improve our products, we reserve the right to make modiﬁ cations, either of a technical nature or with respect to features, materials and design, at any time, and without prior notice. For this reason, no claims will be accepted for any slight deviations in your product from the data and illustrations contained in these instructions. These operating and assembly instructions are an integral part of the product. Non-observance of these operating instructions and the safety instructions they contain will render the guarantee null and void. These instructions are to be kept for future reference and in the event that the product is passed on to a third party.

For the latest version of these operating instructions and information on replacement and spare parts available, please visit carrera-rc.com in the service area.

WARNING! Before you ﬁ rst ﬂ y the model, ﬁ nd out whether there is a legal requirement to insure model aeroplanes such as this in your country.

Guarantee conditions

Carrera products are technically advanced products (NO TOYS) which should be handled with care. It is important to follow the directions given in the operating instructions. All components have been subjected to careful inspection (technical modiﬁ cations and alterations to the model for the purpose of product improvement are reserved). Should any faults nevertheless occur, guarantee is assumed within the scope of the following conditions:

In accordance with the following provisions, Stadlbauer Marketing + Vertrieb GmbH (hereinafter referred to as “manufacturer”) warrants to the endconsumer (hereinafter referred to as “customer”) that the Carrera RC-model-Quadrocopter (hereinafter referred to as “product”) delivered to the customer shall be free from defects in material or workmanship for two years from the date of purchase (guarantee period). Such defects will, at the manufacturer´s option, either be repaired by the manufacturer or ﬁ xed by delivering new or refurbished parts free of charge. The warranty does not cover failure due to normal wear and tear, (e.g. to batteries, rotor blades, cabin covering, gear wheels etc.), or damage as a result of improper handling/misuse or unauthorised interference. Any other customer´s claims asserted against the manufacturer, especially action for damages, shall be excluded. The contractual and statutory rights of the customer against the seller (supplementary performance, rescission of the contract, abatement, compensation) which exist with the product not having been free from defects at the time of the passing of risk, shall remain unaﬀ ected by this warranty.

Claims from this special warranty shall only be valid if:

• the defect reported has not arisen by damage caused by unintended use or misuse as speciﬁ ed in the instruction manual,

• the failure of the product is not due to normal wear and tear

• the product does not show any signs resulting from repairs or other interferences carried out by workshops not having been authorised by the manufacturer,

• the product has only been operated with accessories authorised by the manufacturer.

Guarantee cards cannot be replaced.

Note for EU countries: Reference is hereby made to the

seller’s statutory guarantee obligation, to the extent that this guarantee obligation is not restricted by the product guarantee. The manufacturer shall bear the costs for sending in and returning the product. This warranty shall be valid to the extent aforementioned and under the above-named circumstances (including the submittal of the original proof of purchase also in case of resale) for any future owner of the product.

Declaration of conformity

Stadlbauer Marketing + Vertrieb GmbH hereby declares that this model including the controller conforms with the fundamental requirements of the following EC directives: EC Directives 2009/48 and 2004/108/EC regarding electromagnetic compatibility and the other relevant regulations of Directive 1999/5/EC (R&TTE). The original declaration of conformity can be requested from

carrera-rc.com.

Maximum radio-frequency power transmitted <10 dBm

Warning!

WARNING! This toy contains small parts

which can be swallowed and is therefore not

suitable for children under 3 years of age. WARNING! Danger of pinching during operation! Remove all packaging materials and wire fastenings before handing the toy over to the child. For information and to answer any questions, please retain packaging, address and instructions in a safe place for future reference. Adult supervisors note: please check that the toy has been assembled in accordance with the instructions. Assembly should be carried out under the supervision of an adult.

WARNING! Not suitable for children under 8 years old!

This product is not intended for use by children without supervision of a parent. Flying the helicopter requires skill and children must be trained under the direct supervision of an adult. Read the user’s information together with your child Before the ﬁ rst use. Inappropriate use may result in severe injuries and/or damage to property. It has to be operated with care and caution and requires both mechanical and mental skills. The operating instructions contain notes on safety and technical regulations as well as information on maintaining and operating the product. It is indispensable to read these instructions thoroughly before the ﬁ rst usage. Only this helps to avoid accidents with injuries and damage. Hands, hair and loose clothing, including other objects such as pens and screwdrivers must be kept away from the propeller (rotor). Do not touch the rotating rotor. Especially take care that your hands DO NOT get close to the rotor blades!

CAUTION: Risk of eye injuries. Do not ﬂ y near your face to avoid injuries. To be used in domestic area (house and garden) only. As user of this product you are solely responsible for handling it safely in order to ensure that neither you nor other persons or their property suﬀ er damages or are endangered.

• Never use your model with weak remote control batteries.

• Avoid busy areas. Always make sure that there is enough space.

• Preferably do not use your model on an open street or in public areas in order not to endanger or hurt anyone.

• CAUTION: Do not start up and ﬂ y when persons,

a nimals or any obstructions are within the ﬂ ying range of the Quadrocopter.

• Taking oﬀ and ﬂ ying in the vicinity of overhead wires and

pylons, railway lines, roads, swimming pools and other stretches of open water is strictly prohibited.

• Exactly observe the instructions and warnings for this product and for any possible additional equipment (battery charger, rechargeable batteries etc.) being used by you.

• Should the Quadrocopter come into contact with any

living thing or solid object, immediately return the gas control to zero, in other words the left-hand joystick must be at the stop at the bottom of the slide!

• Avoid any moisture as this might do damage to the elec tronics.

• There is a risk to suﬀ er severe injury or even death if you put par ts of your model into your mouth or lick them.

• WARNING: there is danger of strangulation if you hang the lanyard around your neck!

• Do not change or modify anything on the Quadrocopter. If you do not agree to these terms please immediately return the complete Quadrocopter model in new and unused condition to the retailer.

Important information concerning Lithium Polymer rechargeable batteries

Lithium-Polymer (LiPo) rechargeable batteries are signiﬁ cantly more sensitive than traditional alkali- or NiMH-rechargeable batteries normally used with radio control units. Therefore the instructions and warnings have to be observed in detail. In case of improper use of LiPo rechargeable batteries there is a danger of ﬁ re. Always follow the manufacturers´ instructions if you dispose of LiPo rechargeable batteries.

Regulations on disposal for waste electrical and electronic equipment (WEEE)

electrical equipment, etc. should not be disposed of in domestic refuse, as they are harmful to the environment and health. Please help to preserve environment and health and talk to your children about the correct disposal of used batteries and disused electrical equipment. Batteries and disused electrical equipment should be handed in to the usual collection points where they can be properly recycled. Do not mix dissimilar battery types or employ new and used batteries together. Empty batteries should be removed from the product. Do not recharge non-rechargeable batteries due to risk of explosion.

WARNING!

The charger unit and the USB cable may be used by children eight (8) years and upwards and by persons with with restricted physical, sensory or mental faculties, inexperience or lack of knowledge provided they are supervised or have been adequately trained in the safe use of the unit and have a proper understanding of the dangers it poses. Children must not be allowed to treat the charger or the USB cable as a toy. Cleaning and user maintenance may only be carried out by children if they are over eight years old and supervised. Children under eight years old must be kept away from the charger and the connecting cable. Rechargeable batteries are only to be charged under adult supervision Never leave

the battery unattended while it is charging. Exhausted

batteries are to be removed from the toy. Rechargeable batteries should be removed from the product before charging. Supply terminal are not to be short-circuited. Only use the batteries recommended or equivalent types. If in regular use the charger must be examined for damage to the cord, plug, covers and all other parts. If any signs of damage are found the charger may only be used again after repair work has been completed. The external ﬂ exible cable or cord of this charger cannot be replaced: If the cord is damaged the charger shall be scrapped. The toy is only to be connected to Class II equipment bearing the following symbol.

This symbol, showing refuse bins with a cross through them, denotes that empty batteries, rechargeable batteries, button cells, recharge able battery packs, equipment batteries, disused

FCC statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, in-

cluding interference that may cause undesired operation. Changes or modiﬁ cations not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Guidelines and warnings for the use of LiPo rechargeable batteries

• You have to charge the attached 3.7 V 380 mAh / 1,41 Wh

LiPo rechargeable battery in a safe place and at a safe

distance to ﬂ ammable material.

• Never leave the battery unattended while it is charging

• After a ﬂ ight, the rechargeable battery has to cool down to the ambient air temperature before charging it.

• You must always use the corresponding LiPo charging unit (USB cable / remote control). In case of non-compliance with these directions there is a danger of ﬁ re resulting in a health risk and/or damage to property. NEVER use any other battery charger. Should the rechargeable battery swell or deform while dis-

• charging or recharging, you have to immediately stop charging or discharging the battery. Take the battery out as quickly and carefully as possible and place it in a safe and open area oﬀ side any inﬂ ammable material and watch it for at least 15 minutes. In case you continue charging or discharging a battery which has already started to swell or deform there is a danger of ﬁ re! Even in case of slight deforming or ballooning the rechargeable battery has to be taken out of operation.

• Store the rechargeable battery at ambient temperature in a dry place.

• Always recharge the battery immediately after use to prevent its becoming deep discharged. Please make sure to allow a pause of about 20 minutes between ﬁ nishing the ﬂ ight and recharging the battery. Recharge the battery occasionally (suggested every 2-3 months). Failure to treat the battery as described above can lead to its becoming defective.

• When transporting or temporarily storing the rechargeable battery the temperature should be between 5-50°C. If possible, do not store the battery or the model in a car and do not expose it to direct sunlight. In case the battery is broiled it can be damaged or catch ﬁ re.

Note: If the battery voltage/output is low you will recognise that a considerable trim and/or controlling is necessary to avoid that the Quadrocopter starts trundling. This usually occurs before reaching a battery voltage of 3 V and it is a good moment to end the ﬂ ight.

Contents of package

1 x Quadrocopter

1 x Controller 1 x USB charging cable 1x Rechargeable Battery 1x Lanyard 1 x Set of replacement parts 6 x 1.5 V Mignon AA batteries (non-rechargeable)

Recharging the LiPo rechargeable battery

Make sure you only charge the LiPo rechargeable battery supplied with the LiPo charging unit also supplied (USB cable and remote control). If you try to charge the rechargeable battery with a diﬀ erent LiPo battery charger or any other battery charger, this might cause serious damage. Please carefully read the previous chapter with warnings and guidelines on the usage of rechargeable batteries before proceeding. Supply terminals are not to be short-circuited. You can charge the rechargeable battery ﬁ tted in the Quadrocopter with its USB charging cable from a USB port on a computer:

Charging via computer:

• Rechargeable batteries are to be removed

from the model before being charged.

•

Connect the USB charging cable with the USB port of a computer. cable lights green indicating that the charger unit is correctly connected to the computer. If you plug in a Quadrocopter with a discharged battery, the LED on the USB charging cable no longer lights up, showing that the Quadrocopter battery is being charged. The USB charging cable and the charging socket on the Quadrocopter are designed to make incorrect connection impossible.

• It takes about 60 minutes to recharge a dis-

charged battery (but NOT a deep-discharged one). When the battery is fully charged, the LED display on the USB charger cable lights up green again.

The LED on the USB charger

ENGLISH

Push the battery into the compartment and plug

it into the socket there. After use: Undo the

plugged connection on the Quadrocopter when you are not using the Quadrocopter. Failure to observe this precaution may cause battery damage!

Note: when supplied, the lipo-battery is already partially charged. So the ﬁ rst charging cycle may well take less time.

It is essential to follow the connection sequence given above! Disconnect the charger cable plug if you are not

going to be using the Quadrocopter. Failure to observe

ENGLISH

this precaution may cause battery damage!

Inserting the batteries in the remote control

Open the battery compartment with a screwdriver

and insert the batteries in the remote control.

Please keep in mind the correct polarity. After having closed the compartment you can check all functions of the remote control with the help of the power-switch on the front.

With the power switch turned ON and functioning

correctly, the top centre LED on the remote control will light up red.

When the control LED ﬂ ashes rapidly, the batter-

ies in the controller must be changed.

Frequency bind between model and remote control

The Carrera RC Quadrocopter and the remote control are frequency bound at purchase. If initially

there are any problems with communication between the Carrera RC Quadrocopter and the remote control, please carry out a new frequency bind.

• Connect the battery in the model.

• WARNING! Immediately after switching it on,

place the Quadrocopter on a ﬂ at and level surface. The gyro-system will then set itself automatically.

• The LEDs on the quadrocopter now ﬂ ash rhythmically.

•

Switch on the controller at the ON/OFF switch.

• Push the left-hand joystick, i.e. the throttle lever, right to the top, then fully downwards into the zero position.

• The binding has now been successfully established. The LED on the controller now lights continuously.

Range of functions of the remote control

1. Aerial

2. Power switch (ON / OFF)

3. Control LED

4. Gas

Circling

5. Forwards / backwards

right / left banking

6. Trimmer for right / left banking

7. Trimmer for forwards / backwards

8. Trimmer for rotation

9. Looping Button (1x = 180° / 1 sec. = 360°)

10.

Beginner/Advanced switch (30% / 60% / 100%)

11. Battery compartment 3

Description of the Quadrocopter

1. Rotor system

2. Rotor protection cage

3. LEDs

4. Battery cable

5. Battery compartment

Choosing the ﬂ ight area

When being prepared for the ﬁ rst ﬂ ight you

should choose a closed room which is as

large as possible without any persons or obstacles. Due to its size and controllability, experienced pilots may be able to ﬂ y the Quadrocopter in relatively small rooms. For your ﬁ rst ﬂ ights we strongly recommend you choose a room with a minimum ﬂ oor space of 5 x 5 metres and 2.40 metres in height. After having trimmed your Quadrocopter for ﬂ ight and made yourself familiar with the controller and its functions you may start ﬂ ying in smaller and less open environments.

To be used in domestic area (house and garden) only.

There must be no persons or objects such as pillars between the controller and the Quadrocopter to obstruct direct connection.

Checklist for ﬂ ight preparation

This checklist is not a substitute for the contents of the operating instructions. Although it can be used as a quick-startguide, we strongly recommend you ﬁ rst to read the operating instructions in detail before you proceed.

• Check the contents of the package.

• Connect the charging unit to the source of power.

• Charge the lipo-battery as described in the section “Recharging the LiPo rechargeable battery”.

• Fit 6 AA batteries in the controller, making sure their polarity is correct.

• Look for a suitable environment for ﬂ ying.

• Read and comply with the legal and safety regulations governing the use of your Quadrocopters.

• Slide the battery into the battery bay on the bottom of the Quadrocopter.

• WARNING! Immediately after switching it on, place the

Quadrocopter on a ﬂ at and level surface. The gyrosystem will then set itself automatically.

• The LEDs on the quadrocopter now ﬂ ash rhythmically.

•

Switch on the controller at the ON/OFF switch.Be sure to

check the Beginner-Advanced switch (

left-hand joystick, i.e. the throttle lever, right to the top, then fully downwards into the zero position. An audible signal is made.

• Allow the Quadrocopter a few moments until the system is correctly initialised and is ready for operation.

• Repeat the above points as required, if you wish to ﬂ y more Quadrocopters at the same time.

• Check the control system.

• Make yourself familiar with the control system.

• Trim the Quadrocopter as necessary as described under

from the spot without a command from the controller.

• The Quadrocopter is now ready to be ﬂ own.

• If the Quadrocopter displays no functions, retry the above binding procedure.

• Fly the model.

• The LED lamps on the model start to ﬂ ash shortly before the battery is discharged.

• Land the model.

• Disconnect the battery plug connection.

• Always switch oﬀ the remote control last.

, so that when hovering it no longer moves

15 16

13b

Push the

Flying the 4-channel Quadrocopter

NOTE! Take care particularly in the ﬁ rst few ﬂ ights to move the lever on the controller very gently and not overhurriedly. As a rule, only very small movements of the

respective levers are necessary to carry out the desired control commands!

If you notice that the Quadrocopter moves forwards or to the side without your touching the respective lever, please adjust the trim of the Quadrocopter as described in (

+/- Gas (up / down)

To start or to ﬂ y higher, push the gas lever on the

left cautiously forwards. To land or ﬂ y lower, push the gas lever on the left cautiously backwards.

To make the Quadrocopter circle to the left or the

right on the spot, move the lever on the left cau-

tiously to the left or the right.

To ﬂ y the Quadrocopter to the left or the right,

push the lever on the right cautiously to the left or

the right.

To ﬂ y the Quadrocopter forwards or backwards,

push the lever on the right cautiously forwards or

backwards.

Looping function

WARNING! ONLY FOR EXPERIENCED PILOTS!

Before you do this, make sure you have ample

room on all sides (about 4 m – 13‘).

13a

180° Loop

When you press the looping button 1 1x, an audible signal sounds until you move the right-hand joystick either up or down, or right or left. The Quadrocopter then performs the 180° loop or roll in the respective direction. The controller in 180° mode is identical to the controller in normal mode. Should you wish to return to normal mode, please press the 'Looping Button' 1 once more.

3-D looping

Press the 'Looping Button' 1 for 1 second and a rapid signal tone will sound until you move the right-hand joystick up, down or to left or right. The Quadrocopter will then perform the 3-D looping (360°) or a roll in the respective direction.

Beginner/Advanced switch

WARNING! 100 % IS ONLY FOR EXPERIENCED PILOTS!

30 % = beginner mode

Signal sounds once on switching over.

13b

60 % = medium mode

The quadrocopter reacts more sensitively than in 30 % mode. Signal sounds twice on switching over.

100 % = advanced mode -> 3D mode. The Quadrocopter reacts very sensitively to joy-

stick movements. Signal sounds three times on switching over.

Trimming the Quadrocopter

When hovering, if the Quadrocopter ﬂ ies to the left

or right without you moving the lever for left / right

movement, please proceed as follows:

If the Quadrocopter moves on its own fast or slow

sideways to the left, press the lower right trimmer for right / left tilt in steps to the right. If the Quadrocopter moves right, press the trimmer for right / left tilt in steps to the left.

When hovering, if the Quadrocopter ﬂ ies forwards

or backwards without you moving the lever for for-

wards or backwards movement, please proceed as follows:

If the Quadrocopter moves on its own fast or

slow forwards, press the upper right trimmer for forwards / backwards in steps downwards. If the Quadrocopter moves backwards, press the trimmer for forwards / backwards in steps upwards.

15 16

When hovering and without you moving the lever for circling on the spot, if the quadrocopter rotates to left

or right, proceed as follows:

If the quadrocopter rotates quickly or slowly to the

left around its own axis, press the trimmer for rotation below left in steps to the right. If the quadrocopter rotates to the right, press the trimmer for rotation

in steps to the left. If the Quadrocopter can no longer be set to 'neutral' by pressing the trimmer, please carry out the following instructions:

1. Place the Quadrocopter on a ﬂ at horizontal sur face.

2. Bind the Quadrocopter and the Controller as described in

"Binding the model with the Controller".

3. Simultaneously press the gas lever and the forwards/re-

verse lever to the lower right-hand corner. The LED on the Quadrocopter ﬂ ashes brieﬂ y and then lights continuously.

4. The neutral setting is now completed.

Changing the rotor blades

Use a smooth narrow object to help draw oﬀ a ro-

tor blade if necessary. Make sure that you draw

the rotor blade with great care vertically upwards,

and hold the motor from below to stabilise it.

WARNING!

Be sure to note the marking and colour, also the tilt

angle of the rotor blades! Front left: red – marking “A”

Front right: red – marking “B” Rear right: black – marking “A” Rear left: black – marking “B”

Troubleshooting

Problem: Remote control does not work. Cause: The ON/OFF-power switch is turned “OFF”. Solution: Turn the ON/OFF-power switch “ON”. Cause: The batteries have been wrongly inserted. Solution: Check if the batteries have been correctly inserted. Cause: The batteries do not have enough power. Solution: Inser t new batteries.

Problem: The Quadrocopter cannot be controlled with the

remote control

Cause: The power switch on the reomote control is turned

“OFF”.

Solution: First turn the power switch on the remote control

“ON”.

Cause:

The remote control is possibly not correctly frequency bound with the receiver on the Quadrocopter.

Solution: Please carry out the binding procedure as de-

scribed in “Checklist for ﬂ ight preparation“.

Problem: The Q uadrocopter does n ot lift. Cause: The rotor blad es rotate too slowly. Solution: Push the throttle up. Cause: The batter y´s power is not suﬃ cient. Solution: Charge the battery (see chapter “Charging the

battery”).

Problem: Dur ing ﬂ ight, t he Quadrocopter loses speed and

height with out any obvious reason .

Cause: The battery is too weak. Solution: Charge the battery (see chapter “Charging the

battery”).

Problem: The quadrocopter only ﬂ ies in a circle or turns

over on starti ng.

Cause: Rotor blades i ncorrectly ﬁ tted or dama ged. Solution: Fit rotor blades / replace rotor blades as de-

scribed in

Errors and ch anges excepted Colours / ﬁ nal design – cha nges excepted Technical changes and design-related changes excepted Pictogra ms = symbolic pho tos

Chère cliente ! Cher client !

Nous vous remercions pour l’achat de votre modèle réduit Quadrocopter Carrera RC fabriqué selon le niveau actuel de la technique. Nous avons toujours pour ambition d’améliorer et de perfectionner nos produits et nous réservons la possibilité de réaliser des modiﬁ cations techniques relatives à la présentation et design de nos produits. Les divergences de faible importance du produit, que vous avez acheté, par rapport aux données et illustrations de ces instructions de montage et d’utilisation ne sauraient donner lieu à des réclamations de ce fait. Ces instructions de montage et d’utilisation forment partie intégrale du produit. Le fabricant décline toute responsabilité en cas d’inobservation des instructions de montage et d’utilisation et des consignes de sécurité y ﬁ gurant. Veuillez conserver ces instructions de montage et d’utilisation, aﬁ n que vous puissiez les consulter ultérieurement et et les remettre à tout utilisateur de ce véhicule si besoin est.

Vous trouverez la version la plus actuelle de ce mode d’emploi et les informations sur les pièces de

rechange disponibles sur carrera-rc.

com

dans la zone de service.

ATTENTION! Assurez-vous avant le premier vol qu‘une obligation d‘assurance légale existe dans votre pays concernant le modèle d‘avion dont vous avez fait l‘acquisition.

Conditions de garantie

Les produits Carrera sont des produits de qualité technique élevée (PAS DE JOUET) qui devraient être manipulés avec précaution. Veuillez impérativement respecter les indications du mode d’emploi. Tous les éléments sont soumis à des contrôles approfondis (sous réserve de modiﬁ cations techniques et des véhicules destinées au perfectionnement du produit). La responsabilité du fabricant est cependant engagée aux termes des conditions de garantie ci-après à supposer que le produit présente des défauts :

La société Stadlbauer Marketing + Vertrieb GmbH (ci-après désignée «Fabricant») garantit au client ﬁ nal (ci-après désigné «Client») selon les clauses suivantes que le modèle réduit Quadrocopter Carrera RC livré au client (ci-après désigné «Produit») sera exempt de vices de matériel ou de fabrication durant une période de deux ans à partir de la date d’achat (délai de garantie). Le fabricant éliminera de tels vices selon sa propre appréciation à ses frais en les réparant ou en livrant des pièces neuves ou ayant subi une révision générale. La garantie ne s’étend pas aux pièces d’usure (par exemple la batterie, les pales de rotor, le recouvrement de cabine, la roue dentée), aux dommages dus à un traitement/utilisation non conforme ou à des interventions externes. D’autres revendications du client, en particulier de dommages et intérêts, contre le fabricant sont exclus. Les droits contractuels ou légaux du client (exécution ultérieure, résiliation du contrat, réduction du prix, dommages et intérêts) vis-à-vis du vendeur correspondant, droits existant si le produit n’était pas exempt de vices lors du transfert du risque, ne sont pas concernés par cette garantie.

Les droits issus de cette garantie du fabricant spéciale n’existent que si

• le vice réclamé ne repose pas dans des dommages qui

résultent d’un emploi non conforme ou non dapté aux directives prescrites dans le mode d’emploi,

• il ne s’agit pas de signes d’usure dus à l’emploi,

• le produit ne présente aucun signe qui permette de consta-

ter que des réparations ou d’autres interventions ont été eﬀ ectuées par des ateliers non autorisés par le fabricant,

• le produit n’a été utilisé qu’avec des accessoires autorisés

par le fabricant.

Les cartes de garantie ne sont pas remplaçables. Avis destinés aux États de l’Union européenne : nous

attirons l’attention sur l’obligation de garantie légale du vendeur, pour autant que cette obligation de garantie ne soit pas restreinte par les conditions de la présente garantie.

Le fabricant prend en charge les coûts de l’expédition et du renvoi du produit. Cette garantie est valable dans l’ampleur susmentionnée et dans les conditions susmentionnées (y compris la présentation du bon d’achat original aussi en cas de revente) pour chaque propriétaire ultérieur, futur du produit.

Déclaration de conformité

Par la présente, la société Stadlbauer Marketing + Vertrieb GmbH déclare que cette maquette, y compris le contrôleur, est conforme aux exigences essentielles des directives européennes suivantes : est conforme aux Directives européennes 2009/48 et 2004/108/CE relatives à la comptabilité électromagnétique et les autres prescriptions importantes de la Directive 1999/5/CE (R&TTE). L’original de la déclaration de conformité est à votre disposition sur le site internet carrera-rc.com.

Puissance de fréquence radio maximale <10 dBm

Avertissements !

ATTENTION ! Ne convient pas aux enfants de

moins de 3 ans. Danger d’étouﬀ ement – Pré-

sence de petits éléments pouvant être avalés. ATTENTION ! Danger d’écrasement en cours de fonctionnement ! Supprimez tous les matériaux d’emballage et ﬁ ls de ﬁ xation avant de remettre ce jouet à l’enfant. Veuillez conserver l'emballage, l'adresse ainsi que le mode d'emploi pour référence ultérieure en cas d'éventuelles questions ou de besoin d'informations. Remarque destinée aux superviseurs adultes : veuillez vériﬁ er que le jouet est monté conformément au mode d'emploi. Le montage doit être réalisé sous la surveillance d'un adulte.

ATTENTION ! Ne convient pas aux enfants de moins de 8 ans.

Ce produit n‘est pas conçu pour être utilisé par des enfants sans la surveillance d‘une personne chargée de l‘éducation. Piloter l’hélicoptère nécessite une certaine habileté que les enfants doivent acquérir sous la surveillance directe d’un adulte. Veuillez lire le mode d’emploi avec votre enfant avant la première utilisation. Un emploi non conforme peut entraîner de graves blessures et/ou des dommages matériels. Il doit être piloté avec prudence et circonspection et exige certaines facultés mécaniques et mentales. Le mode d‘emploi contient des consignes de sécurité et des prescriptions ainsi que des indications sur l‘entretien et l‘emploi du produit. Il faut impérativement avoir lu complètement et compris ce mode d‘emploi avant la première mise en service. C‘est la seule manière d‘éviter les accidents accompagnés de blessures et de dommages. Il convient de tenir l'hélice (rotor) à distance des mains, des cheveux et des vêtements amples ainsi que d'autres objets tels que des clous ou des tournevis. Ne pas toucher le rotor en mouvement. Veiller surtout à NE PAS tenir les mains à proximité des pales du rotor !

AVERTISSEMENTS : Risque de blessure oculaire. Aﬁ n d’éviter tout accident, ne pas faire voler à proximité du visage. Pour usage domestique uniquement (Maison et jardin). En tant qu‘utilisateur de ce produit, vous êtes seul responsable de la sécurité de manipulation de sorte que vous ni d‘autres personnes ou leur propriété ne subissent des dommages ou soient mis en danger.

• Ne jamais utiliser cette maquette avec des accus faibles

dans le contrôleur.

• Éviter les zones à forte circulation et animées. Veiller à

disposer de suﬃ samment de place.

• Ne pas laisser si possible voler la maquette en pleine route

ou dans des lieux publics aﬁ n de ne blesser ni de mettre personne en danger.

• AVERTISSEMENTS : Ne pas démarrer ni faire voler

Quadrocopter tant que des personnes, animaux ou obstacles se trouvent dans le périmètre de vol de l’appareil.

• Il est strictement interdit de démarrer et de faire voler le

jouet à proximité de pylônes de lignes à haute tension, de rails de chemins de fer, de routes, de bassins ou d’eaux ouvertes.

• Respecter exactement les instructions et les avertisse-

ments pour ce produit et l’équipement supplémentaire

ENGLISHFRANÇAIS

éventuel (chargeur, accus etc.) que vous utilisez.

• Si le Quadrocopter entre en contact avec des êtres vivants ou des objets durs, mettre immédiatement le levier d’accélération en position zéro, c’est à dire que la manette de gauche doit se trouver sur la butée inférieure !

• Éviter n’importe quelle humidité, car elle peut endommager le système électronique.

• Il y a risque de graves blessures qui peuvent entraîner la mort si vous mettez des pièces de votre maquette dans la bouche ou si vous la léchez.

• ATTENTION : Il y a risque de strangulation lors de l’uti-

lisation de la courroie autour du cou.

• Ne rien remplacer ou modiﬁ er sur Quadrocopter.

FRANÇAIS

Si vous n’êtes pas d’accord avec ces conditions, renvoyez immédiatement au commerçant le modèle réduit Quadrocopter en intégralité, dans son état neuf et non utilisé.

Informations importantes sur les accus Lithium-Polymère

Les accus Lithium-Polymère (LiPo) sont nettement plus sensibles que les accus alcalins ou NiMh usuels qui sont utilisés normalement pour les télécommandes radio. C’est pourquoi il faut respecter très strictement les prescriptions et avertissements du fabricant. En cas de mauvaise manipulation de l’accu LiPo, il y a risque d’incendie. Toujours respecter les indications du fabricant quand vous éliminez des accus LiPo.

Prescriptions d’élimination de vieux appareils électriques et électroniques selon la réglementation WEEE (Déchets d’équipements électriques et électroniques provenant des Équipements Électriques et Électroniques)

batteries d’appareils, appareils électriques usagés etc. dans les ordures ménagères, étant donné que ces produits nuisent à l’environnement et à la santé. Veuillez nous aider à sauvegarder l’environnement et la santé et attirez aussi l’attention de vos enfants sur une élimination correcte des batteries, piles et appareils électriques usagés. Remettez les batteries, piles et appareils électriques usagés aux postes de collecte respectifs. Ces postes veilleront à leur recyclage aux termes des réglementations en vigueur. Il est strictement interdit d’utiliser des types diﬀ érents de batteries ou des piles neuves avec des piles usagées. Retirez toujours les batteries et piles vides du jouet. En raison du risque d’explosion, il est interdit de recharger des piles non rechargeables.

ATTENTION !

Le chargeur ou le câble de charge USB peuvent être utilisés par des enfants de plus de huit (8) ans et par des personnes présentant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et/ou de connaissances lorsqu'elles se trouvent sous la surveillance d'une personne responsable ou lorsqu'elles ont reçu des instructions détaillées de cette personne concernant l'utilisation sûre de l'appareil et ont compris les risques qui en résultent. Ne pas laisser les enfants jouer avec le chargeur ou le câble de charge USB. Le nettoyage et la maintenance ne doivent pas être eﬀ ectués par des enfants sauf s'ils sont âgés de plus de 8 ans et sous la surveillance d'un adulte. Tenir le chargeur et le cordon hors de portée des enfants de moins de 8 ans. Le chargement de la batterie doit être eﬀ ectué sous la surveillance d'un adulte ! Ne laissez jamais

la batterie se charger sans surveillance. Retirez les accu-

mulateurs du jouet avant de les recharger. Il est interdit de court-circuiter les bornes de raccordement. Servez-vous exclusivement du type de pile ou d’accumulateur recommandé ou d’un type de pile ou d’accumulateur équivalent. En cas d’emploi r égulier du chargeur, il faut contrôler le câble, le raccord, les couvercles et les autres pièces de ce chargeur. En cas de dommage, le chargeur ne doit être remis en service qu’après avoir subi une réparation. Le câble extérieur ﬂ exible de ce chargeur ne peut pas être remplacé : si celui-ci est endommagé, il doit être détruit. Le jouet doit être raccordé uniquement à des appareils de la classe de protection II.

Directives et avertissements pour l’emploi de l’accu LiPo

• Vous devez charger l’accu LiPo 3,7 V 380 mAh / 1,41 Wh dans un endroit sûr, à l’écart de matériaux inﬂ ammables.

• Ne laissez jamais la batterie se charger sans surveillance.

• Pour charger l’accu après un vol, il faut tout d’abord qu’il refroidisse à la température ambiante.

• Utilisez uniquement le chargeur LiPo correspondant (câble USB / contrôleur). En cas de non-respect de ces indica-

Le pictogramme ci-contre des poubelles sur roues barrées est attirer votre attention sur interdit de jeter les piles, accumulateurs, piles rondes, packs d’accus,

destiné à

le fait qu’il est

tions, il y a risque d’incendie et donc un danger pour la santé et/ou un risque de dommage matériel. NE JAMAIS utiliser un autre chargeur.

• Si l’accu gonﬂ e ou se déforme pendant la décharge ou la charge, mettre immédiatement ﬁ n à la décharge ou décharge. Retirer l’accu aussi rapidement et prudemment que possible et le déposer dans un endroit sûr, à l’air libre, à l’écart de matériaux inﬂ ammables et l’observer au moins durant 15 minutes. Si vous continuez à charger ou décharger un accu qui a déjà gonﬂ é ou s’est déformé, il y a risque d’incendie. Même en présence d’une faible déformation ou gonﬂ ement, un accu doit être mis hors service.

• Entreposer l’accu à température ambiante dans un lieu sec.

• Rechargez votre accu après utilisation aﬁ n d’éviter une décharge profonde de celui-ci. Veillez à faire une pause de 20 minutes env. entre le vol et la charge. Chargez votre accu de temps en temps (environ tous les 2 à 3 mois). La non-observation de l’utilisation mentionnée précédemment peut provoquer une détérioration de l’accu.

• Pour le transport ou pour un entreposage temporaire de l’accu, la température devrait se situer entre 5-50 °C. Ne pas entreposer l’accu et la maquette si possible dans la voiture ou sous l’eﬀ et direct du soleil. Si l’accu est exposé à la chaleur dans la voiture, il peut être endommagé ou prendre feu.

Remarque: si la tension/puissance de l’accu est faible, vous constaterez qu’il faut eﬀ ectuer des opérations d’équilibrage et/ou des mouvements de pilotage considérables pour que le Quadrocopter ne se mette pas en vrille. Ceci est le cas en général avant que la tension de l’accu n’atteigne les 3 V et c’est le bon moment pour interrompre le vol.

Fournitures

1 x Quadrocopter

1 x Contrôleur 1 x Câble USB de chargement 1x Accu 1x Cordon tour de cou 1 x Kit de rotors de rechange 6 x Accus 1, 5 V mignon AA (non rechargeable)

Chargement de l’accu LiPo

Veillez à ce que l’accu LiPo fourni soit chargé uniquement avec l’appareil de charge LiPo fourni (câble USB). Le chargement de l’accu avec l’appareil de charge d’un autre accu LiPo ou un autre appareil de charge peut causer des endommagements sévères. Veuillez lire attentivement le chapitre précédent avec les avertissements et les instructions d’utilisation de l’accu avant de continuer. Le chargement des accus doit être eﬀ ectué uniquement par des adultes. Ne mettez jamais les chargeurs et les blocs d’alimentation en court-circuit. Vous pouvez charger l'accu utilisé dans le Quadrocopter avec le câble USB de chargement correspondant via un port USB.

Rechargement par ordinateur:

• Retirez la batterie du modèle réduit avant de

la charger.

• Branchez le câble de charge USB au port USB

d'un ordinateur. La DEL sur le câble de charge USB s'allume en vert et indique que l'unité de charge est correctement reliée à l'ordinateur. Lorsque vous branchez un Quadrocopter dont l'accu est vide, la DEL sur le câble de charge USB ne brille plus et indique que l'accu du Quadrocopter est en phase de charge. Le câble de charge USB voire la douille de charge sur le Quadrocopter sont fabriqués de sorte qu’il n’est pas possible d’inverser la polarité.

• La recharge d’un accu déchargé (non fortement

déchargé) dure environ 60 minutes. Lorsque l’accu est plein, la DEL du câble de charge USB se rallume en vert.

Poussez l'accu dans le compartiment et connec-

tez-le dans la douille située dans le compartiment.

Après utilisation : Retirez la ﬁ che d'alimentation du Quadrocopter lorsque vous ne l'utilisez pas. Un non-respect de cette instruction peut mener à des dommages de l'accu !

Remarque : lors de la livraison, l’accu LiPo fourni est chargé partiellement. C’est pourquoi le premier processus de charge pourrait durer un peu moins longtemps. Veuillez respecter impérativement l’ordre de raccordement ci-dessus !

de charge lorsque vous n'utilisez pas le Quadrocopter. Un non-respect de cette instruction peut mener à des dommages de l'accu !

Insertion des piles dans le contrôleur

En position ON de l’interrupteur principal et si

Si la DEL de contrôle clignote rapidement, les

Liaison entre le modèle réduit et le contrôleur

• Branchez l'accu dans le modèle réduit.

• Les DEL du Quadrocopter clignotent désormais

• Allumez le contrôleur via l'interrupteur ON/OFF.

• La liaison est réussie. La LED du contrôleur

Vue d’ensemble des fonctions du contrôleur

2. Interrupteur principal (ON / OFF)

3. DEL de contrôle

4. Gas Rotation

5. Avant/arrière Inclinaison droite/gauche

6. Trim pour inclinaison droite/gauche

7. Trim avant/arrière

8. Trim de rotation circulaire

9. Bouton looping (1x = 180° / 1 sec. = 360°)

10. Interrupteur Beginner/Advanced (30%/60%/100%)

11. Compartiment à piles

Retirez la ﬁ che d'alimentation du câble

Ouvrez le compartiment à accu à l’aide d’un

tournevis et insérer les piles dans le contrôleur.

Respectez la polarité. Après la fermeture du compartiment, vous pouvez vériﬁ er la fonctionnalité du contrôleur à l’aide de l’interrupteur principal situé sur le devant.

le fonctionnement est correct, la DEL située en position centrale en haut du contrôleur devrait s’allumer en rouge.

piles doivent être remplacées dans le contrôleur.

Le Quadrocopter Carrera RC et le contrôleur sont

reliés en usine. Si des problèmes de communi-

cation entre le Quadrocopter Carrera RC et le contrôleur ont lieu au début, réalisez une nouvelle liaison.

• ATTENTION ! Posez impérativement le Qua-

drocopter sur une surface horizontale plane juste après l’avoir allumé. Le système de gyroscope s’ajuste automatiquement.

régulièrement.

• Poussez la manette de gauche (levier des gaz) à fond vers le haut puis vers le bas en position zéro.

brille maintenant de manière permanente.

1. Antenne

Description du Quadrocopter

1. Système de rotor

2. Cage de protection du rotor

3. DEL

4. Câble de batterie

5. Compartiment d'accu

Choix de la zone de vol

Quand vous êtes prêt pour votre premier vol,

vous devriez choisir une pièce close qui doit

être aussi grande que possible et exempte de personnes et d’obstacles. En raison de la taille et de la facilité de pilotage du Quadrocopter,

les pilotes expérimentés sont également capables de faire voler le Quadrocopter dans des pièces fermées relativement petites. Mais pour vos premiers vols, nous recommandons une taille minimale de la pièce de 5 fois 5 mètres de surface et de 2,40 mètres de haut. Après avoir trimmé votre Quadrocopter et vous être familiarisé avec son pilotage et ses capacités, vous pouvez également tenter de le faire voler dans des environnements plus petits et moins dégagés.

Pour usage domestique uniquement (Maison et jardin).

Aucune personne et aucun objet (comme par exemple des piliers) ne doit se trouver entre le contrôleur et Quadrocopter.

Check-list pour la préparation du vol

Cette check-list ne remplace pas le contenu de ce mode d’emploi. Même si vous pouvez l’utiliser comme guide de démarrage rapide, nous vous conseillons impérativement de lire tout d’abord attentivement et intégralement ce mode d’emploi avant de continuer.

• Vériﬁ ez le contenu de l’emballage

• Reliez l’appareil de charge à la source de courant.

• Chargez l’accu LiPo comme décrit au chapitre «Chargement de l’accu LiPo»

• Placez les 6 piles AA dans le contrôleur en veillant à respecter la polarité.

• Cherchez un environnement approprié pour le vol.

• Lisez et respectez les informations juridiques et de sécurité relatives à l'utilisation de votre Quadrocopter.

• Introduisez l’accumulateur dans son compartiment situé dans la partie inférieure du Quadrocopter.

•

ATTENTION ! Posez impérativement le Quadrocopter sur une surface horizontale plane juste après l’avoir allumé. Le système de gyroscope s’ajuste automatiquement.

• Les DEL du Quadrocopter clignotent désormais régulièrement.

• Allumez le contrôleur via l'interrupteur ON/OFF. Contrô-

lez impérativement l'interru (

Poussez la manette de gauche (levier des gaz) à

13b

fond vers le haut puis vers le bas en position zéro. Un signal sonore se fait entendre.

• Laissez au Quadrocopter un peu de temps pour que le système soit correctement initialisé et prêt à l’emploi.

• Répétez la procédure ci-dessus si vous désirez faire voler plusieurs Quadrocopter simultanément.

• Vériﬁ ez la commande.

• Familiarisez-vous avec la commande.

• Trimez le Quadrocopter comme décrit dans la section

de sorte que le Quadrocopter en vol sta-

15 16

tionnaire ne change pas d’endroit sans commande du contrôleur.

• Le Quadrocopter est à présent prêt à fonctionner.

• Si le Quadrocopter ne montre pas de signe de fonctionnement, réessayez d’exécuter le processus de raccordement mentionné ci-dessus.

• Faites voler le modèle réduit.

• Les voyants LED du modèle réduit commencent à clignoter juste avant que l'accu soit vide.

• Faites atterrir le modèle réduit.

• Débranchez la ﬁ che d'alimentation de l'accu.

• Coupez toujours la commande à distance en dernier.

pteur Beginner-Advanced

Vol du Quadrocopter à 4 canaux

REMARQUE ! Lors du premier essai de vol, veillez à actionner le levier du contrôleur avec précaution et sans précipitation. La plupart du temps, des mouvements très limités du levier suﬃ sent pour exécuter les instructions de commande !

Si vous remarquez que le Quadrocopter se déplace vers l’avant ou sur le côté sans actionnement du levier de votre part, veuillez trimer le Quadrocopter comme indiqué à la section (

Pour démarrer ou pour voler à plus haute altitude,

15 16

+/- Gaz (Haut/Bas)

poussez avec précaution le levier des gaz de gauche vers l’avant. Pour atterrir ou pour voler à

plus basse altitude, poussez avec précaution le levier des gaz de gauche vers l’arrière.

Pour faire tourner le Quadrocopter sur place vers la

gauche ou vers la droite, déplacez avec précaution

le levier de gauche vers la gauche ou vers la droite.

Pour faire voler le Quadrocopter vers la gauche

ou vers la droite, déplacez avec précaution le

levier de droite vers la gauche ou vers la droite.

Pour faire voler le Quadrocopter vers l’avant ou

vers l’arrière, déplacez avec précaution le levier

de droite vers l’avant ou vers l’arrière.

Fonction looping

ATTENTION ! RÉSERVÉ AUX PILOTES EXPÉRIMENTÉS !

Assurez-vous de disposer d’assez d’espace dans la salle de chaque côté du Quadrocopter (env. 4 m).

13a

Looping 180°

Appuyez sur le «Looping Button» 1 1x, un signal sonore se fera entendre jusqu'à ce que vous déplaciez la manette de droite vers le haut, vers le bas, vers la droite ou vers la gauche. Le Quadrocopter eﬀ ectue ensuite le looping à 180° dans la direction correspondante. Le pilotage en mode 180° est identique au pilotage en mode normal. Si vous souhaitez revenir au mode normal, appuyez à nouveau sur le «Looping Button» 1.

Looping 3D

Appuyez sur le «Looping Button» un signal sonore rapide se fait entendre jusqu'à ce que vous déplaciez la manette de droite vers le haut, vers le bas, vers la droite ou vers la gauche. Le Quadrocopter eﬀ ectue ensuite le tonneau ou le looping 3D (360°) dans la direction correspondante.

Interrupteur Beginner/Advanced

ATTENTION ! 100% RÉSERVÉ AUX PILOTES EXPÉRIMENTÉS !

30% = mode débutant

Un signal sonore se fait entendre une fois lors de

13b

la commutation.

60% = mode moyen Le Quadrocopter réagit de manière plus sensible

que dans le mode à 30%. Un signal sonore se fait entendre deux fois lors de la commutation.

100% = mode avancé -> mode 3D Le Quadrocopter réagit de manière très sensible

aux mouvements de contrôle. Un signal sonore se fait entendre trois fois lors de la commutation.

pendant 1 seconde,

Trimage du Quadrocopter

Si le Quadrocopter est en vol stationnaire et vole

vers la gauche ou la droite sans mouvement du

levier d’inclinaison droite/gauche, respectez la procédure suivante :

Si le Quadrocopter se déplace de lui-même,

rapidement ou lentement, latéralement vers la gauche, poussez le trim d’inclinaison droite/ gauche, situé en bas à droite, progressivement vers la droite. Si le Quadrocopter se dirige vers la droite, poussez le trim d’inclinaison droite/gauche progressivement vers la gauche.

Si le Quadrocopter est en vol stationnaire et pivote

vers l’avant ou l’arrière sans mouvement du levier

d’avance/retour, respectez la procédure suivante :

Si le Quadrocopter pivote de lui-même, rapide-

ment ou lentement, vers l’avant, poussez le trim d’avance/retour, situé en haut à droite, progressivement vers le bas. Si le Quadrocopter pivote vers l’arrière, poussez le trim d’avance/retour progressivement vers le haut.

Si le Quadrocopter est en vol stationnaire et

tourne directement vers la gauche ou la droite

sans mouvement du levier pour la rotation circulaire, respectez la procédure suivante:

Si le Quadrocopter tourne de lui-même, rapide-

ment ou lentement, autour de son axe vers la gauche, poussez le trim de la rotation circulaire, situé en bas à gauche, progressivement vers la droite. Si le Quadrocopter tourne vers la droite, poussez le trim de la rotation circulaire progressivement vers la gauche.

Si le Quadrocopter ne se contrôle plus de manière neutre à l'aide d'une pression sur le trim, veuillez suivre les points suivants :

1. Placez le Quadrocopter sur une surface horizontale.

2. Reliez le Quadrocopter au contrôleur tel que décrit dans "Liaison entre le modèle réduit et le contrôleur".

3. Poussez simultanément le levier des gaz et le levier d'avance/retour dans le coin inférieur droit. La DEL du Quadrocopter clignote brièvement et s'allume ensuite en continu.

4 Le réglage de la position neutre est terminé.

Changement des pales de rotor

Pour retirer une pale de rotor, utilisez un objet ﬁ n

et lisse. Assurez-vous de retirer la pale de rotor

avec précaution et verticalement en tenant le moteur par le dessous.

ATTENTION !

Veillez à impérativement respecter le marquage

et les couleurs ainsi que l’angle d’inclinaison des pales de rotor !

Avant gauche : rouge – marquage «A»

Avant droite : rouge – marquage «B» Arrière droite : noir – marquage «A» Arrière gauche : noir – marquage «B»

Solutions aux problèmes

Problème: Le contrôleur ne fonctionne pas. Cause: L’interrupteur principal ON/OFF se trouve en

position «OFF».

Remède: L’insertion des piles est incorrecte. Cause: L’insertion des piles est incorrecte. Remède: Vériﬁ ez que les piles ont été installées avec la

bonne polarité.

Cause: Les piles n’ont plus assez d’énergie. Remède: Insérer des nouvelles piles.

Problème: Le Quadrocopter ne se laisse pas piloter avec le

contrôleur.

Cause: L’interrupteur principal du contrôleur se trouve en

position «OFF».

Remède: Placer d’abord l’interrupteur principal du contrô-

leur en position «ON».

Cause: Le cas échéant, le contrôleur n’est pas correcte-

ment relié au récepteur du Quadrocopter.

Remède: Veuillez exécuter le processus de connexion

comme décrit dans «Check-list pour la préparation du vol».

Problème: Le Quadrocopter ne monte pas. Cause: Les pales du rotor bougent trop lentement. Remède: Tirer le levier du gaz vers le haut. Cause: La puissance de l’accu n’est pas suﬃ sante. Remède: Charger l’accu (cf. Chapitre «Chargement de

l’accu»).

Problème: Le Quadrocopter perd de la vitesse sans raison

manifeste pendant le vol et descend.

Cause: L’accu est trop faible. Remède: Charger l’accu (cf. Chapitre «Chargement de

l’accu»).

Problème: Le Quadrocopter ne fait que tourner en rond ou

fait des tonneaux au démarrage.

Cause: Pales de rotor disposées de manière incorrecte

ou endommagées.

Remède: Disposer/remplacer les pales de rotor tel que

décrit à la section

Sous réser ve d´erreurs et de m odiﬁ cati ons · Couleu rs / design ﬁ n al – sous réser ve de modiﬁ cations · Sous réser ve de modiﬁ cations Techniques et r elatives au des ign · Pictogra mmes = photos sym boliques

FRANÇAIS

Estimado cliente

Le felicitamos por la compra de su modelo de Quadrocopter de Carrera RC, que ha sido fabricado conforme a la tecnología más avanzada. Constantemente nos esforzamos por perfeccionar y mejorar nuestros productos, por lo que nos reservamos el derecho de realizar modiﬁ caciones en el aspecto técnico y en relación al equipamiento, material y diseño en cualquier momento y sin previo aviso. Por ello, no podrá derivarse ningún derecho por pequeñas diferencias entre este producto y los datos y las ﬁ guras de estas instrucciones. Estas instrucciones de uso y de montaje son parte integrante del producto. En caso de que no se cumplan las

ESPAŃOL

instrucciones de uso y las indicaciones de seguridad contenidas en ellas, se extinguirá el derecho de garantía. Guarde bien estas instrucciones para poder consultarlas más tarde, y entréguelas a terceros cuando les traspase el modelo.

La versión más actual de este manual de servicio e información acerca de los recambios disponibles la encontrará en carrera-rc.

com en el área de Servicio.

¡ADVERTENCIA! Antes de hacer volar el helicóptero, averigüe si existe el requisito legal de poseer un seguro para este tipo de aeronaves en su país.

Condiciones de garantía

Los productos Carrera son productos de alto valor técnico (NO SON JUGUETES), que deben ser tratados con cuidado. Es necesario que observe las indicaciones de este manual de servicio. Todas las piezas han sido sometidas a un control riguroso (queda reservado el derecho a realizar modiﬁ caciones técnicas y cambios en el modelo, destinados a mejorar el producto).

Stadlbauer Marketing + Vertrieb GmbH (en adelante, “el fabricante”) garantiza al cliente ﬁ nal (en adelante, “el cliente”) según las disposiciones referidas a continuación, que el modelo de Quadrocopter de Carrera RC entregado al cliente (en adelante, “el producto”) estará exento de fallos de material o de procesamiento por un período de dos años a partir de la fecha de compra (plazo de garantía). Los fallos de este tipo serán subsanados por el fabricante por cuenta propia y según su propio criterio, mediante reparación o envío de piezas nuevas o reparadas. La garantía no cubre las piezas de desgaste (como p. ej. batería, aspas, cubierta de la cabina, ruedas dentadas o similares), ni los daños causados por un tratamiento o uso incorrectos o por intervenciones ajenas. Queda excluido cualquier otro derecho de reclamación del cliente frente al fabricante, en particular, por daños y perjuicios. Los derechos contractuales o legales del cliente (cumplimiento a posteriori, rescisión del contrato, reducción del precio, indemnización por daños y perjuicios) frente al respectivo vendedor, existentes en aquellos casos en que el producto no esté exento de defectos en el momento de la transferencia del riesgo, no se verán afectados por esta garantía.

Derechos resultantes de esta garantía especial del fabricante, sólo existirán en aquellos casos en que:

• el fallo reclamado no se deba a daños resultantes de un uso incorrecto o inapropiado según las especiﬁ caciones incluidas en las instrucciones de servicio,

• no se trata de desgastes causados por el funcionamiento,

• el producto no presente señales, que permitan deducir que hubo reparaciones u otras intervenciones realizadas por talleres no autorizados por el fabricante,

• el producto sólo haya sido utilizado con accesorios autorizados por el fabricante.

Las tarjetas de garantía no se pueden sustituir.

Instrucciones para los Estados de la Unión Europea: se

hace referencia al deber de prestación de garantía legal del vendedor, en tanto que este deber no se vea limitado por alguna garantía contraria.

Los gastos del envío y la devolución del producto corren a cargo del fabricante. Esta garantía es válida en el alcance antes expuesto y bajo las condiciones arriba mencionadas, para cualquier propietario ulterior o futuro del producto (también el tener que presentar el resguardo original de compra, incluso en caso de pasarse a terceros).

Declaración de conformidad

Por la presente, Stadlbauer Marketing + Vertrieb GmbH declara la conformidad de este modelo, inclusive el controlador, con los requisitos básicos de las siguientes directivas: Directrices CE 2009/48 y 2004/108/CE acerca de la compatibilidad electromagnética y las demás normas relevantes de la directriz 1999/5/CE (R&TTE). Puede solicitar la declaración de conformidad original bajo:

carrera-rc.com.

Potencia de radiofrecuencia máxima <10 dBm

¡Advertencias!

¡ADVERTENCIA! Este juguete no es adecua-

do para niños menores de 3 años, ya que con-

tiene piezas pequeñas que se podrían ingerir. ADVERTENCIA! Existe peligro de quedar atrapado por motivos funcionales. Retire todo el material de embalaje y los alambres de ﬁ jación antes de entregar este juguete al niño. Para obtener información y en caso de posibles preguntas, conserve el embalaje y la dirección, así como el manual de instrucciones para consultar posteriormente. Indicación para adultos encargados de la supervisión: compruebe si el juguete se ha montado conforme a las instrucciones. El montaje debe llevarse a cabo bajo la supervisión de un adulto.

¡ADVERTENCIA! No apropiado para niños menores de 8 años.

Este producto no está pensado para que sea utilizado por niños sin la vigilancia de un adulto. Pilotar el helicóptero requiere habilidad y los niños deben entrenarse bajo la supervisión directa de un adulto. Lea la información para el usuario con su hijo antes de utilizarlo por primera vez. Un uso inadecuado puede conllevar lesiones graves o daños materiales. Debe ser dirigido con precaución y requiere ciertas habilidades mecánicas y mentales. El manual incluye instrucciones de seguridad y normas, así como indicaciones relativas al mantenimiento y el manejo del producto. Es imprescindible haber leído y comprendido el presente manual, antes de la primera puesta en marcha del aparato. Sólo así pueden evitarse accidentes con lesiones y daños. Las manos, los cabellos y la ropa suelta, incluidos otros objetos como lápices y destornilladores deben mantenerse alejados de la hélice (rotor). No tocar el rotor rotativo. Procure especialmente que las manos NO queden cerca de las aspas.

¡ADVERTENCIA!: riesgo de lesiones oculares. No pilote el Quadrocopter cerca de su ojos para evitar lesiones. Únicamente para el uso doméstico (Casa y jardín). En su condición de usuario de este producto, usted es el responsable único del manejo seguro del mismo, para que ni usted, ni otras personas, ni las propiedades de éstas, puedan resultar lesionadas, dañadas o puestas en peligro.

• No utilice nunca el modelo con las pilas del controlador

muy gastadas.

• Evite aquellas zonas que sean muy transitadas. Asegúrese

siempre de que haya espacio suﬁ ciente.

• No haga volar su modelo en la calle ni en espacios públi-

cos, para así no dañar ni poner en peligro a nadie.

• ¡ADVERTENCIA!: no ponga en marcha ni pilote el Qua-

drocopter cuando haya personas, animales o cualquier obstáculo dentro del margen de vuelo del mismo.

• Está estrictamente prohibido poner en marcha y pilotar el

juguete cerca de torres de alta tensión, vías de ferrocarril, calles, piscinas o aguas abiertas.

• Siga atentamente las instrucciones y las advertencias de

este producto y de los eventuales accesorios (cargador, baterías, etc.) que pueda utilizar.

• Si el Quadrocopter entrase en contacto con seres vivos o con objetos duros, colocar inmediatamente la palanca del gas en posición cero (es decir que el joystick izquierdo debe estar en el tope inferior).

• Evite cualquier posible humedad, ya que ésta puede dañar la electrónica.

• La introducción en la boca de piezas del modelo, o el hecho de lamerlas, puede provocar lesiones graves o incluso la muerte.

• ¡ADVERTENCIA!: Al utilizar la cinta para colgar alrede-

dor del cuello, existe peligro de estrangulación.

• No cambie ni modiﬁ que nada en el Quadrocopter.

Si no está de acuerdo con estas condiciones, devuelva inmediatamente el Quadrocopter completo, nuevo y sin utilizar, al vendedor.

Información relevante sobre las baterías recargables de polímero de litio

Las baterías recargables de polímero de litio (LiPo) son mucho más sensibles que las habituales baterías alcalinas o de NiMH utilizadas normalmente en los radiocontroles. Por ello es imprescindible seguir exactamente las normas y las advertencias del fabricante. Existe riesgo de incendio en caso de manipulación errónea de las baterías recargables LiPo. A la hora de eliminar las baterías recargables LiPo, deben tenerse siempre en cuenta las indicaciones del fabricante.

Disposiciones sobre la eliminación de aparatos eléctricos y electrónicos usados según RAEE.

tos, los aparatos eléctricos usados, etc., no deben tirarse a la basura doméstica, ya que pueden dañar al medio ambiente y a la salud. Ayude a conservar el medio ambiente y a cuidar de la salud pública, y enseñe también a sus hijos cómo eliminar correctamente las pilas gastadas y los aparatos eléctricos usados. Las pilas gastadas y los aparatos eléctricos viejos deben entregarse en los puntos de recogida conocidos. Así se reciclarán de una forma correcta. No deben utilizarse juntas pilas de diferente tipo, ni pilas nuevas con usadas. No deben recargarse las pilas no recargables debido al riesgo de explosión.

¡ADVERTENCIA!

El cargador o el cable de carga USB pueden ser utilizados por niños a partir de los ocho (8) años de edad y por personas con capacidades físicas, sensoriales o cognitivas limitadas o con falta de experiencia/conocimiento, si se les supervisa o instruye en el uso seguro del aparato y estos han comprendido los peligros derivados de ello. Los niños no deben jugar con el cargador ni el cable de carga USB. Los niños no deben realizar la limpieza ni el mantenimiento propios del usuario a menos que sean mayores de 8 años y se les supervise. Debe mantenerse a los niños menores de 8 años fuera del alcance del cargador y del cable de alimentación. ¡La batería debe cargarse bajo la supervisión de un adulto!

gilar la batería cuando esta se esté cargando.

los adultos deben cargar las baterías. Saque las pilas recargables del juguete antes de cargarlas. Los bornes conectores no deben cortocircuitarse. Sólo deben utilizarse las pilas recomendadas o pilas de un tipo equivalente. Si se usa periódicamente el cargador, deben controlarse su cable, conexión, cubiertas y demás piezas. En caso de avería, primero debe repararse el cargador, antes de volverlo a poner en marcha. El cable exterior ﬂ exible de este cargador no puede sustituirse: si el cable está dañado, el cargador debe desguazarse. El juguete solo debe conectarse a un equipo de la Clase II que tenga el siguiente símbolo.

Directrices y advertencias relativas al uso de la batería recargable LiPo

• Debe cargar la batería LiPo de 3,7 V 380 mAh / 1,41 Wh adjunta en un lugar seguro, y alejado de materiales inﬂ amables.

• No deje de vigilar la batería cuando esta se esté cargando.

• Para cargar la batería después de un vuelo, debe haberse enfriado primero a temperatura ambiente.

• Debe utilizar únicamente el cargador de polímero de litio correspondiente (cable de USB / controlador). El incumplimiento de estas indicaciones puede provocar incendios y el riesgo correspondiente para la salud, o daños materiales. NO UTILICE NUNCA otro cargador.

• En caso que la batería se hinche o se deforme durante

El símbolo aquí representado, con los cubos de basura tachados, indica que las pilas gastadas, las baterías recargables, las pilas de botón, los paquetes de baterías, las pilas de los apara-

No deje de vi-

Únicamente

el proceso de carga o descarga, interrumpa de forma inmediata tal carga o descarga. Retire entonces la batería lo más rápida y cuidadosamente posible, y colóquela en un lugar seguro y despejado, alejado de cualquier material inﬂ amable, y observe la batería durante al menos 15 minutos. Si continua cargando o descargando la batería hinchada o deformada, existe riesgo de incendio. Ante la más mínima deformación o hinchazón de la batería, proceda a ponerla fuera de servicio.

• Guarde la batería recargable a temperatura ambiente en un lugar seco.

• Tras usarla, cargue la batería de nuevo para evitar que esta se descargue por completo. Al hacerlo, procure mantener una pausa de aprox. 20 min. entre el vuelo y el proceso de carga. Cargue la batería de vez en cuando (aprox. cada 2-3 meses). Si no se tienen en cuenta las instrucciones de manejo de la batería indicadas antes, puede producirse una avería.

• Para el transporte o el almacenaje transitorio de la batería, la temperatura debería oscilar entre 5 - 50° C. Siempre que sea posible, no guarde la batería ni el modelo en el coche, ni en ningún lugar que esté expuesto a la radiación solar directa. Si la batería se ve expuesta al calor del vehículo, puede estropearse o incendiarse.

Indicación: cuando la batería tiene poca tensión / poca potencia, verá que precisa mucho más equilibrio aerodinámico y/o movimientos de control para que el Quadrocopter no entre en barrena. Por regla general, esto sucede antes de alcanzar los 3 V de tensión en la batería, y es un buen momento para ﬁ nalizar el vuelo.

Contenido del embalaje

1 x Quadrocopter

1 x Controlador 1 x Cable de carga USB 1x Batería recargable 1x Lanyard 1 x Juego de rotores de recambio 6 x Pilas de 1,5 V Mignon AA (no recargables)

Carga de la batería LiPo

Preste atención a cargar la batería LiPo suministrada con el cargador LiPo suministrado (cable de USB). El intento de cargar la batería con otro cargador de baterías LiPo o de otro tipo puede provocar graves daños. Antes de proseguir, lea atentamente el apartado anterior con las advertencias y las directivas relativas al uso de la batería. Únicamente los adultos deben cargar las baterías. No cortocircuite los cargadores ni los cables de red. Puede cargar la batería integrada en el Quadrocopter con el cable de carga USB respectivo a un puerto USB:

Cargar en el ordenador:

• Retire la batería del modelo antes de cargarla.

• Conecte el cable de carga USB con el puerto

USB de un ordenador. El led del cable de carga se ilumina de verde, indicando que el cargador está correctamente conectado al ordenador. Si conecta un Quadrocopter con la batería descargada, el led del cable de carga USB se apaga, indicando que la batería del Quadrocopter se está cargando. El cable de carga USB y el casquillo de carga del Quadrocopter están hechos de tal manera, que no se puede invertir por error la polaridad.

• La recarga de una batería descargada (no com-

pletamente descargada) dura unos 60 minutos. Cuando la batería está totalmente cargada, se vuelve a encender de color verde el indicador led del cable de carga USB.

Deslice la batería descargable dentro del compar-

timento y conéctela a la toma que se encuentra

en el compartimento.

necte la conexión que hay en el Quadrocopter cuando no lo utilice. ¡Una inobservancia puede provocar daños en la batería!

Aviso: la batería LiPo se entrega cargada parcialmente. Por ello, la primera carga podría durar algo menos.

Después del uso: Desco-

¡Es indispensable respetar el orden de conexión indicado arriba! Desenchufe la conexión al cable de carga

si no utiliza el Quadrocopter. ¡Una inobservancia puede provocar daños en la batería!

Colocación de las pilas en el controlador

Con ayuda de un destornillador abra el com-

partimiento de las pilas e inserte estas en el

controlador. Asegúrese de que la polaridad sea la correcta. Tras cerrar el compartimiento puede veriﬁ carse el funcionamiento del controlador con ayuda del interruptor de encendido ubicado en la cara anterior.

Con el interruptor de encendido en la posición ON

y un correcto funcionamiento, debería encenderse el led de color rojo situado en la parte superior central del controlador.

Cuando el led de control parpadea rápidamente,

deben cambiarse las pilas del controlador.

Vinculación del modelo al controlador

El Quadrocopter de Carrera RC y el controlador

están vinculados entre sí de fábrica. Si al principio

hubiese algún problema en la comunicación entre el Quadrocopter de Carrera RC y el controlador, efectúe una nueva vinculación.

• Conecte la batería en el modelo.

• ¡ADVERTENCIA! Es indispensable que direc-

tamente tras su encendido, ponga el Quadrocopter sobre una superﬁ cie horizontal recta. El sistema gyro se orienta automáticamente.

• Los leds ahora parpadean rítmicamente.

• Conecte el controlador en el interruptor ON/OFF.

• Empuje el joystick izquierdo, es decir, la palanca del acelerador, totalmente hacia arriba y de nuevo hacia abajo a la posición cero.

• La vinculación se ha establecido satisfactoriamente. Ahora el led del controlador está encendido de forma permanente.

Sinopsis de las funciones del controlador

1. Antena

2. Interruptor de encendido (ON / OFF)

3. LED de control

4. Aceleración Giro en círculo

5. Avance/retroceso

Inclinación a la derecha/izquierda

6. Ajustador para inclinación a la de

recha/izquierda

7. Ajustador para avance/retroceso

8. Ajustador para el giro en círculo

9. Botón looping (1 vez = 180° / 1 seg. = 360°)

10. Interruptor Beginner/Advanced

(principiante/avanzado) (30%/60%/100%)

11. Compartimento para las pilas

Descripción del Quadrocopter

1. Sistema de rotor

2. Caja protectora del rotor

3. Leds

4. Cable de la batería

5. Compartimento de la batería recargable

Elección de la zona de vuelo

Si ya está preparado para el primer vuelo, de-

bería elegir un espacio cerrado, sin personas

y sin obstáculos y que sea lo más grande posible. Debido al tamaño y a la controlabilidad del Quadrocopter, los pilotos experimentados pueden volar incluso en espacios cerrados relativamente pequeños. Para sus primeros vuelos,

recomendamos absolutamente un espacio con unas dimensiones mínimas de 5 x 5 metros de superﬁ cie y 2,40 metros de altura. Una vez que haya ajustado el Quadrocopter y se haya familiarizado con el control y con las capacidades de éste, podrá atreverse a volar en entornos más pequeños y con más obstáculos.

Únicamente para el uso doméstico (Casa y jardín). No

debe haber objetos como p. ej. columnas o personas entre el controlador y el Quadrocopter.

Lista de comprobación para la preparación del vuelo

Esta lista de comprobación no puede reemplazar en ningún caso al presente manual. A pesar de que puede utilizarse como guía de inicio rápido, antes de proseguir, recomendamos encarecidamente leer primero íntegramente el presente manual.

• Veriﬁ que el contenido del paquete.

• Conecte el cargador con la fuente de corriente.

• Cargue la batería LiPo, tal como se describe en la sección “Carga de la batería LiPo”.

• Introduzca 6 pilas AA en el controlador y preste atención a la polaridad correcta.

• Busque un entorno adecuado para el vuelo.

• Observe y lea los avisos legales y las indicaciones de seguridad para el uso de su Quadrocopter.

• Introduzca el batería en el compartimento del batería en la

parte inferior del Quadrocopter.

• ¡Advertencia! Es indispensable que directamente tras su encendido, ponga el Quadrocopter sobre una superﬁ cie horizontal recta. El sistema gyro se orienta automáticamente.

• Los leds ahora parpadean rítmicamente.

• Conecte el controlador en el interruptor ON/OFF. Es in-

dispensable que compruebe el interruptor BeginnerAdvanced (

palanca del acelerador, totalmente hacia arriba y de nuevo hacia abajo a la posición cero. Suena una señal acústica.

• Espere un momento hasta que el sistema del Quadrocopter esté correctamente inicializado y listo para funcionar.

• En caso necesario, repita los puntos indicados arriba si desea hacer volar más Quadrocopters simultáneamente.

• Veriﬁ que el control.

• Familiarícese con el funcionamiento del control.

• Ajuste el Quadrocopter tal y como se describe en

del sitio sin estacionario.

• El Quadrocopter está ahora listo para funcionar.

• Si el Quadrocopter no mostrase señales de funcionamiento, vuelva a realiza el proceso de conexión indicado arriba.

• Haga volar el modelo.

• Las luces led en el modelo empiezan a parpadear poco

antes de que se agote la batería.

• Haga aterrizar el modelo.

• Separe la conexión para la batería.

• Desactive siempre en último lugar el mando a distancia.

). Empuje el joystick izquierdo, es decir, la

13b

de modo que el Quadrocopter no se mueva

15 16

movimientos de control mientras esté en vuelo

Pilotar el Quadrocopter de 4 canales

¡NOTA! Preste atención especialmente en los primeros intentos de vuelo a accionar la palanca del controlador con mucho cuidado y no demasiado deprisa. ¡Generalmente bastan movimientos muy pequeños en la palanca correspondiente para ejecutar la orden de control respectiva!

Si notase que el Quadrocopter se mueve hacia delante o hacia el lado sin haber accionado la palanca respectiva, ajuste el Quadrocopter tal y como se describe en (

+/- gas (hacia arriba/hacia abajo)

Para arrancar o volar más alto, dirija la palanca

del acelerador de la izquierda con cuidado hacia delante. Para aterrizar o volar más bajo, dirija la palanca del acelerador de la izquierda con cuidado hacia atrás.

15 16

ESPAŃOL

Para girar el Quadrocopter hacia la izquierda o

derecha desde el lugar, mueva la palanca izquier-

da con cuidado hacia la izquierda o hacia la derecha.

Para hacer volar el Quadrocopter hacia la izquier-

da o derecha, mueva la palanca derecha con cui-

dado hacia la izquierda o hacia la derecha.

Para hacer volar el Quadrocopter hacia delante o

hacia atrás, mueva la palanca derecha con cuida-

do hacia delante o hacia atrás.

ESPAŃOLITALIANO

Función looping

¡ADVERTENCIA! ¡SOLO PARA PILOTOS CON EXPERIENCIA!

Preste atención a que haya suﬁ ciente espacio en

todos los lados (aprox. 4 m).

13a

Looping en 180°

Pulse el “Looping Button” 1 1x y se oye una señal hasta que haya movido el joystick derecho hacia arriba, abajo, a la derecho o a la izquierda. Entonces el Quadrocopter ejecuta el looping de 180° la dirección respectiva. El control en el modo de 180° es idéntico con el control del modo normal. Si desea volver al modo normal, vuelva pulsar el “Looping Button” 1.

Looping en 3D

Pulse el “Looping Button” 1 durante 1 segundo y se oye un tono de advertencia rápido hasta que mueva el joystick derecho hacia arriba, hacia abajo, hacia la derecha o hacia la izquierda. Entonces el Quadrocopter ejecuta el looping en 3D o giro en la dirección respectiva.

Interruptor Beginner/Advanced (principiante/avanzado)

¡ADVERTENCIA! ¡100% SOLO PARA PILOTOS CON EXPERIENCIA!

30% = modo principiante

El tono de advertencia al conmutar se emite una

13b

vez.

60% = modo medio El Quadrocopter reacciona con más sensibilidad

que en el modo 30%. El tono de advertencia al conmutar se emite dos veces.

100% = modo avanzado -> modo 3D El Quadrocopter reacciona muy sensiblemente a

los movimientos del control. El tono de advertencia al conmutar se emite tres veces.

Ajustar el Quadrocopter

Cuando el Quadrocopter en vuelo estaciona-

rio, sin mover la palanca para la inclinación a la

derecha/izquierda, vuela hacia la izquierda o la derecha, proceda como sigue:

Si el Quadrocopter se mueve autónomamente

rápida o lentamente hacia la izquierda, presione por pasos el ajustador inferior derecho para la inclinación a la derecha/izquierda hacia la derecha. Si el Quadrocopter se mueve hacia la derecha, presione por pasos el ajustador para la inclinación a la derecha/izquierda hacia la izquierda.

Si el Quadrocopter en vuelo estacionario, sin

mover la palanca para el avance/retroceso, vuela

hacia delante o hacia atrás, proceda como sigue:

Si el Quadrocopter se mueve autónomamente

rápida o lentamente hacia delante, presione por pasos el ajustador superior derecho para el avance/retroceso hacia abajo. Si el Quadrocopter se mueve hacia detrás, presione por pasos el ajustador para el avance/retroceso hacia arriba.

Cuando el Quadrocopter en vuelo estacionario,

sin mover la palanca para el giro en círculo en el

lugar gira hacia la izquierda o la derecha, proceda como sigue:

Si el Quadrocopter gira autónomamente rápida o

lentamente en su propio eje hacia la izquierda, presione por pasos el ajustador inferior izquierdo para el giro en círculo hacia la derecha. Si el Quadrocopter gira hacia la derecha, presione por pasos el ajustador para el giro en círculo hacia la izquierda.

Si el Quadrocopter ya no se pudiera ajustar al punto muerto pulsando el ajustador, siga los siguientes puntos:

1. Coloque el Quadrocopter sobre una superﬁ cie horizontal.

2. Vincule el Quadrocopter con el controlador tal y como se describe en "Vincular el modelo con el controlador".

3. Mueva simultáneamente el acelerador y la palanca de avance/retroceso de la esquina inferior derecha. El led del Quadrocopter parpadea brevemente y luego permanece encendido.

4. Se ha establecido el punto muerto.

Cambio de las aspas

Para retirar una aspa, utilice dado el caso un objeto liso estrecho. Preste atención a retirar el aspa

con cuidado verticalmente hacia arriba y agarrar el motor desde abajo para garantizar la estabilidad.

¡ADVERTENCIA!

Es indispensable prestar atención a la marca y

el color, así como al ángulo de inclinación de las aspas!

Parte delantera a la izquierda: rojo - marca “A” Parte delantera a la derecha: rojo - marca “B” Parte trasera a la derecha: negro - marca “A” Parte trasera a la izquierda: negro - marca “B”

Solución de averías

Avería: El controlador no funciona. Causa:

El interruptor de encendido ON/OFF está en “OFF”.

Solución: Coloque el interruptor de encendido ON/OFF

en “ON”.

Causa: Las pilas se han colocado de forma errónea. Solución: Veriﬁ que que las pilas están colocadas correcta-

mente.

Causa: Las pilas ya no tienen suﬁ ciente energía. Solución: Inserte pilas nuevas.

Avería: El Quadrocopter no puede controlarse con el

controlador.

Causa: El interruptor de encendido del controlador está

en “OFF”.

Solución: Primero coloque el interruptor de encendido del

controlador en “ON”.

Causa: El controlador no está o no está correctamente

vinculado con el receptor del Quadrocopter.

Solución: Lleve a cabo el proceso de vinculación como se

describe en “Lista de comprobación para la preparación del vuelo”.

Avería: El Quadrocopter no se eleva. Causa: Las aspas del rotor se mueven excesivamente-

despacio.

Solución: Desplace hacia arriba la palanca del acelerador. Causa: La potencia de la batería es insuﬁ ciente. Solución: Cargue la batería (véase el capítulo “Carga de la

batería”).

Avería: El Quadrocopter pierde velocidad durante el

vuelo sin motivo aparente y desciende.

Causa: La batería está casi agotada. Solución: Cargue la batería (véase el capítulo “Carga de la

batería”).

Avería: El Quadrocopter solo gira en círculos o da vuel-

tas al ponerlo en marcha.

Causa: Aspas dispuestas erróneamente o dañadas Solución: Montar/sustituir las aspas tal y como se describe

Reservado el derecho a errores y modiﬁ caciones Reservado el derecho a modiﬁ cación de los colores y del diseño deﬁ nitivo Reservado el derecho a modiﬁ caciones técnicas o debidas al diseño Pictogramas = fotos de símbolos

Gentile cliente

Ci congratuliamo con Lei per l’acquisto del Suo modellino di Quadrocopter RC Carrera, realizzato secondo lo stato odierno della tecnica. Poiché miriamo costantemente all’evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di eseguire in qualsiasi momento e senza preavviso modiﬁ che tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole diﬀ erenze del prodotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l’uso e il montaggio sono parte integrante del prodotto. L’inosservanza delle istruzioni per l’uso e delle avvertenze sulla sicurezza ivi contenute fa decadere qualsiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l’eventuale cessione del modellino a terzi.

La versione più attuale di queste istruzioni per l’uso e le informazioni sui pezzi di ricambio sono disponibili su carrera-rc.com nell’area assistenza.

AVVERTENZA! Prima del volo iniziale, veriﬁ care se nel proprio Paese esiste un obbligo di assicurazione per l‘aeromodello acquistato.

Condizioni di garanzia

Gli articoli Carrera sono prodotti tecnicamente di alta qualità (NON GIOCATTOLI), che dovrebbero essere trattati con cura. Rispettare assolutamente le indicazioni riportate nelle istruzioni per l’uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modiﬁ che tecniche e del modellino atte al miglioramento del prodotto).

Se ciononostante dovessero manifestarsi difetti, viene concessa una garanzia nell’ambito delle seguenti condizioni: la Stadlbauer Marketing + Vertrieb GmbH (qui di seguito “produttore”), garantisce al cliente ﬁ nale (qui di seguito “cliente”), conformemente alle successive disposizioni, che il modellino di Quadrocopter RC Carrera (qui di seguito “prodotto”) fornito al cliente, per un periodo di due anni a partire dalla data d’acquisto (periodo di garanzia) sarà esente da difetti di materiale o lavorazione. Difetti simili verranno eliminati dal produttore, a sua discrezione a sue spese tramite riparazione o fornitura di pezzi nuovi o completamente revisionati. La garanzia non copre particolari soggetti a usura (come p.es. accumulatori, pale del rotore, rivestimento della cabina, ruote dentate e simili), danni derivanti da un handling/uso inappropriato o interventi di terzi. Altri diritti del cliente nei confronti del produttore, soprattutto al risarcimento danni, sono esclusi. I diritti contrattuali o legali del cliente (adempimento successivo, recesso dal contratto, riduzione, risarcimento danni) verso il relativo rivenditore che sussistono se al trapasso del rischio il prodotto non era privo di vizi, non vengono toccati da questa garanzia.

Diritti derivanti da questa garanzia del produttore separata esistono solo se

• il difetto contestato non rientra tra i danni causati da un uso non appropriato e non conforme alle disposizioni secondo le indicazioni riportate nelle istruzioni per l’uso,

• non si tratta di fenomeni di usura dovuti al funzionamento,

• il prodotto non presenta caratteristiche che fanno dedurre riparazioni o altri interventi da parte di oﬃ cine non autorizzate dal produttore,

• il prodotto è stato usato solo con accessori autorizzati dal produttore.

I tagliandi di garanzia non possono essere sostituiti.

Indicazioni per gli Stati dell’UE: si rimanda all’obbligo di

garanzia legale del venditore nonché al fatto che questo obbligo di garanzia non viene limitato dalla garanzia in oggetto.

Il produttore si accolla le spese di invio e rispedizione del prodotto. Questa garanzia vale nella suddetta estensione e alle summenzionate condizioni (compresa la presentazione della ricevuta originale dell’acquisto anche in caso di rivendita) per ogni successivo, futuro proprietario del prodotto.

Dichiarazione di conformità

Con la presente, la Stadlbauer Marketing + Vertrieb G.m.b.H. dichiara che questo modellino, controller incluso, soddisfa i requisiti fondamentali richiesti dalle seguenti direttive CE: è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE). La dichiarazione di conformità originale può essere richiesta online nel sito: carrera-rc.com.

Potenza di radiofrequenza massima <10dBm

Avvertenze!

AVVERTENZA! A causa delle piccole parti

ingeribili, questo giocattolo non è adatto per

bambini di età inferiore ai 3 anni. AVVERTENZA! Pericolo di schiacciamento dovuto al funzionamento! Prima di consegnare questo giocattolo al bambino, togliere tutti i materiali di imballaggio e il ﬁ lo metallico di ﬁ ssaggio. Per informazioni ed eventuali domande conservare la confezione, l'indirizzo e le istruzioni per l'uso per consultazioni successive. Avvertenza per adulti responsabili: veriﬁ care se il gioco è montato secondo le istruzioni. Il montaggio deve essere eseguito sotto la stretta sorveglianza di un adulto.

AVVERTENZA! Non adatto per bambini sotto gli 8 anni!

Questo prodotto non è previsto per l‘uso da parte di bambini non sorvegliati da un genitore o tutore. Far volare l’elicottero richiede abilità e i bambini devono essere addestrati sotto la stretta sorveglianza di un adulto. Prima dell’uso iniziale leggere le informazioni per l’utente insieme con il bambino. L‘uso non appropriato può causare gravi lesioni e/o danni materiali. Deve essere comandato con precauzione e accortezza e richiede alcune capacità meccaniche e anche mentali. Le istruzioni contengono avvertenze sulla sicurezza e disposizioni nonché indicazioni per la manutenzione e il funzionamento del prodotto. Prima della messa in funzione iniziale è indispensabile che queste istruzioni vengano lette attentamente e comprese. Solo così si possono evitare incidenti con lesioni e danni. Tenere lontano dall'elica (rotore) mani, capelli, indumenti larghi o altri oggetti come matite e cacciaviti. Non toccare il rotore in movimento. Tenere soprattutto le mani LONTANO dalle pale del rotore!

AVVERTENZA: pericolo di lesioni agli occhi. Non far volare Il Quadrocopter vicino alla propria faccia per evitare lesioni. Solo per l’uso domestico (casa e giardino). Lei come utilizzatore di questo prodotto, è il solo responsabile per il handling sicuro atto a impedire che né Lei né altre persone o le loro proprietà subiscono danni o vengano messi in pericolo.

L’utilizzo del drone è consentito solo in luoghi privati ed è vietato in spazi pubblici o di accesso al pubblico e si ricorda che il suo impiego è puramente ricreativo e sportivo.

• Non usare mai il modellino se le batterie del controller sono

deboli.

• Evitare zone traﬃ cate e abitate. Assicurarsi sempre di ave-

re a disposizione spazio suﬃ ciente.

• Per non mettere in pericolo o ferire persone, non far volare

il modellino su strade o aree pubbliche.

• AVVERTENZA: non fare decollare e volare il Quadro-

copter se persone, animali o altri ostacoli si trovano nel suo raggio d’azione.

• E’ severamente vietato decollare e volare nelle vicinanze

di pali dell’alta tensione, binari ferroviari, strade, piscine o specchi d’acqua.

• Rispettare scrupolosamente le istruzioni e le avvertenze

relative a questo prodotto e agli eventuali accessori addizionali (caricabatteria, accumulatori, ecc.) utilizzati.

• Se il Quadrocopter venisse in contatto con esseri vi-

venti od oggetti duri, posizionare immediatamente la leva dell’acceleratore su zero, cioè il joystick sinistro deve trovarsi sulla battuta inferiore.

• Evitare l’umidità poiché può danneggiare l’elettronica.

• Se par ti del modellino vengono messe in bocca o leccate,

esiste il pericolo di gravi lesioni e persino di morte.

• AVVERTENZA: pericolo di strangolamento in caso di utilizzo della cinghia a tracolla.

•

Non eseguire cambiamenti o modiﬁ che sul il Quadrocopter.

Se non approva queste condizioni, riconsegni immediatamente al rivenditore l’intero modellino di Quadrocopter in perfetto stato e non ancora utilizzato.

Informazioni importanti sugli accumulatori litio-polimeri

Gli accumulatori litio polimeri (LiPo) sono molto più sensibili di quelli alcalini o NiMH tradizionali, normalmente usati per radiocomandi. Le disposizioni e avvertenze del produttore devono quindi essere rispettate tassativamente. In caso di un handling errato degli accumulatori LiPo, esiste pericolo d’incendio. Per lo smaltimento degli accumulatori LiPo seguire sempre le indicazioni per produttore.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui riﬁ uti di apparecchiature elettriche ed elettroniche (RAEE)

raccolto separatamente dagli altri riﬁ uti. L’utente dovrà, pertanto, conferire l’appa recchiatura integra dei componenti essenziali giunta a ﬁ ne vita agli idonei centri di raccolta diﬀ erenziata dei riﬁ uti elettrici ed elettronici, oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi dimensioni inferiori a 25 cm. L’adeguata raccolta diﬀ erenziata per l’avvio successivo dell’apparecchiatura dismessa al recupero ambientalmente compatibile contribuisce ad evitare possibili eﬀ etti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014. Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate a causa del rischio di esplosione.

AVVERTENZA!

Il caricabatterie e il cavo di carica USB possono essere usati da bambini a partire da un'età di otto (8) anni e da persone con capacità ﬁ siche, sensoriali o mentali ridotte o mancanza di esperienza e/o conoscenza, se vengono sorvegliati e sono stati istruiti sull'uso sicuro dell'apparecchio e hanno compreso i pericoli da ciò derivanti. I bambini non devono giocare con il caricabatterie e il cavo di carica USB. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini, a meno che abbiamo compiuto 8 anni e vengano sorvegliati. I bambini sotto gli 8 anni devono essere tenuti lontano dal caricabatterie e dal cavo di collegamento. La carica dell'accumulatore deve essere eﬀ ettuata sotto la sorveglianza di un adulto! Non lasciare mai incustodito l’accumulatore

durante la carica. Prima di ricaricarle, togliere le batterie ri-

caricabili dal giocattolo. Non cortocircuitare i morsetti. Usare solo le batterie consigliate o quelle di un tipo equivalente. Se il caricabatteria viene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in funzione solo dopo la riparazione. Il cavo esterno ﬂ essibile di questo caricabatterie non può essere sostituito: se il cavo è danneggiato, rottamare il caricabatterie. Il giocattolo può essere collegato solo ad apparecchi della classe di protezione II.

Direttive e avvertenze per l’uso dell’accumulatore LiPo

• L’accumulatore LiPo da 3,7 V 380 mAh / 1,41 Wh accluso deve essere caricato in un luogo sicuro lontano da materiali inﬁ ammabili.

• Non lasciare mai incustodito l’accumulatore durante la carica.

•

Per la carica dopo un volo, l’accumulatore deve dapprima essersi raﬀ reddato e aver raggiunto la temperatura ambiente.

• Usare solo l’apposito caricabatterie LiPo (cavo USB/ controller). In caso di inosservanza di questa avvertenza esiste pericolo d’incendio e quindi di messa in pericolo della salute e/o di danni materiali. NON USARE MAI un caricabatteria diverso.

• Se durante il processo di scarica o carica l’accumulatore si

Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto è stato immesso sul mercato dopo il 31/12/2010 e che alla ﬁ ne della propria vita utile deve essere

gonﬁ a o deforma, interrompere immediatamente il relativo processo. Togliere l’accumulatore il più velocemente e cautamente possibile e sistemarlo in una zona sicura all’aperto, lontano da materiali inﬁ ammabili, e tenerlo sotto osservazione per almeno 15 minuti. Se si continua a caricare o scaricare un accumulatore già gonﬁ ato o deformato, esiste pericolo d’incendio! Un accumulatore non deve più essere utilizzato già in presenza di una minima deformazione o rigonﬁ amento.

• Conservare l’accumulatore a temperatura ambiente in un luogo asciutto.

• Per evitare una cosiddetta scarica completa dell’ac- cumulatore, ricaricarlo assolutamente dopo l’uso. Osservare una pausa di ca. 20 minuti tra il volo e il processo di carica. Ricaricare l’accumulatore di tanto in tanto (ca. ogni 2 - 3 mesi). L’inosservanza del suddetto handling dell’accumulatore può causare difetti.

• Per il trasporto o uno stoccaggio temporaneo dell’accumulatore, la temperatura non dovrebbe essere inferiore a 5° C e superiore a 50° C. Se possibile, non conservare l’accumulatore in auto e non esporlo alle radiazioni solari dirette. Se l’accumulatore viene esposto a calore nell’auto, può subire danni o incendiarsi.

Nota: in caso di una bassa tensione/potenza della batteria si constaterà che occorrono un controllo dell’assetto e/o movimenti di comando notevoli per impedire che il Quadrocopter si avviti. Normalmente questo si veriﬁ ca prima che la tensione dell’accumulatore raggiunga i 3 V ed è il momento propizio per concludere il volo.

Contenuto della fornitura

1 x Quadrocopter

1 x Controller 1 x cavo di carico USB 1x 3,7 V, 1000mAh Batteria ricaricabile 1x Nastro a tracolla 1 x Telecamera 1 x Pattini di atterraggio, viti incluse 1 x Portasmartphone, viti incluse 1 x Serie di rotori di ricambio 1 x Cacciavite 6 x batterie mignon AA da 1,5 V (non ricaricabili)

Carica dell’accumulatore LiPo

Caricare l’accumulatore LiPo in dotazione solo con l’apposito caricabatterie LiPo (cavo USB). Se si cerca di caricare l’accumulatore con un altro caricabatterie LiPo o un altro caricabatterie, possono veriﬁ carsi gravi danni. Prima di procedere, leggere attentamente il paragrafo precedente con le avvertenze e le disposizioni per l’uso dell’accumulatore. Gli accumulatori devono essere caricati solo da adulti. Non cortocircuitare caricabatterie e alimentatori. L’accumulatore installato nel Quadrocopter può essere caricato con il relativo cavo USB collegato a una porta USB:

Carica via computer:

• Prima di caricarlo togliere l'accumulatore dal

modellino.

• Collegare il cavo di carica USB con la porta USB

di un computer. Il LED sul cavo di carica si illumina in verde e indica che l'unità di carica è collegata correttamente con il computer. Se un Quadrocopter viene collegato con un accumulatore scarico, il LED sul cavo di carica non si illumina più indicando che l’accumulatore del Quadrocopter viene caricato. Il cavo di carica USB e la presa di carica sul Quadrocopter sono progettati in modo da escludere un’inversione della polarità.

• La ricarica di un accumulatore scarico (non

completamente) dura circa 60 minuti. Quando l’accumulatore è carico, il LED sul cavo di carica USB si riaccende in verde.

Mettere l'accumulatore nel vano e collegarlo con

l'apposita presa. Dopo l'uso: Se non si usa il

Quadrocopter, staccare il relativo collegamento a spina. L'inosservanza può causare danni

alla batteria!

Nota: all’atto della consegna, l’accumulatore LiPo è parzialmente carico. Il primo processo di carica potrebbe quindi richiedere meno tempo.

ITALIANO

Rispettare assolutamente la suddetta sequenza di collegamento! Se non si usa il Quadrocopter, staccare il col-

legamento a spina con il cavo di carica. L'inosservanza può causare danni alla batteria!

Inserimento delle batterie nel Controller

Con un cacciavite aprire il vano batterie e inseri-

re le batterie nel Controller. Fare attenzione alla

polarità. Dopo la chiusura del vano, con l’aiuto

ITALIANO

dell’interruttore di potenza sul lato anteriore si può veriﬁ care la funzionalità del Controller.

Se l’interruttore di potenza è posizionato su ON

e il Controller funziona correttamente, il LED in alto al centro del Controller dovrebbe illuminarsi in rosso.

Se il LED di controllo lampeggia velocemente,

sostituire le batterie nel Controller.

Collegamento del modellino con il Controller

Il Quadrocopter RC Carrera e il Controller sono

stati collegati dalla fabbrica. Se inizialmente ci fos-

sero problemi di comunicazione tra il Quadrocopter RC Carrera e il Controller, eseguire un nuovo collegamento.

• Collegare la batteria nel modellino.

• AVVERTENZA! Immediatamente dopo l’ac-

censione, mettere il Quadrocopter su una superﬁ cie piana orizzontale. Il sistema giroscopico si allinea automaticamente.

• I LED sul Quadrocopter ora lampeggiano ritmicamente.

• Accendere il Controller sull'interruttore ON/OFF.

• Spingere il joystick sinistro, cioè la leva dell'acceleratore, completamente verso l'alto e di nuovo in basso nella posizione neutrale.

• Il collegamento è riuscito. Il LED sul Controller ora è illuminato permanentemente.

Panoramica delle funzioni del controller

1. Antenna

2. Interruttore di potenza (ON / OFF)

3. LED di controllo

4. Gas

Rotazione

5. Avanti/indietro

Inclinazione a destra/sinistra

6. Trimmer per inclinazione a destra/sinistra

7. Trimmer per avanti/indietro

8. Trimmer per la rotazione

9. Looping Button (1 volta = 180° / 1 sec. = 360°)

10. Commutatore Beginner/Advanced

(30%/60%/100%)

11. Vano batterie

Descrizione del Quadrocopter

1. Sistema rotore

2. Gabbia protezione rotore

3. LED

4. Cavo della batteria

5. Vano accumulatore

Scelta della zona di volo

Quando è pronto per il primo volo, dovrebbe

scegliere un ambiente chiuso, possibilmente

spazioso, dove non ci sono persone od ostacoli. Grazie alle dimensioni e alla manovrabilità del Quadrocopter, i piloti esperti sono in grado di farlo volare anche in ambienti chiusi relativamente piccoli. Per i primi voli consigliamo assolutamente ambienti delle dimensioni minime di 5 x 5 metri di superﬁ cie di

base e 2,40 metri di altezza. Dopo aver fatto il trim del Quadrocopter e preso conﬁ denza con il suo comando e le sue prestazioni, può provare a volare anche in ambienti più piccoli e meno sgombri.

Solo per l’uso domestico (casa e giardino). Tra control-

ler ed Quadrocopter non devono trovarsi oggetti come p.es. colonne o persone.

Check-list per la preparazione del volo

Questa check-list non sostituisce il contenuto di queste istruzioni per l’uso. Anche se possono essere usate come QuickStart-Guide, prima di proseguire raccomandiamo vivamente di leggere queste istruzioni per l’uso.

• Controllare il contenuto della confezione.

• Collegare il caricabatterie alla fonte elettrica.

• Caricare l’accumulatore LiPo come descritto nel capitolo “Carica dell’accumulatore LiPo”.

• Inserire nel Controller 6 batterie AA facendo attenzione che la polarità sia corretta.

• Cercare un ambiente adatto per il volo.

• Rispettare le avvertenze legali e sulla sicurezza per l'uso del Quadrocopter.

• Introdurre la batteria nell'apposito vano nella parte inferiore del Quadrocopter.

• AVVERTENZA! Immediatamente dopo l’accensione,

mettere il Quadrocopter su una superﬁ cie piana orizzontale. Il sistema giroscopico si allinea automaticamente.

• I LED sul Quadrocopter ora lampeggiano ritmicamente.

• Accendere il Controller sull'interruttore ON/OFF. Controlla-

re assolutamente il commutatore Beginner-Advanced (

13b

ratore, completamente verso l'alto e di nuovo in basso nella posizione neutrale. Risuona un segnale acustico.

• Lasciare al Quadrocopter un po’ di tempo ﬁ nché il sistema è inizializzato correttamente ed è pronto per l’uso.

• Ora ripetere evtlm. i suddetti punti, se si desidera fare volare contemporaneamente altri Quadrocopter.

• Controllare il dispositivo di comando.

• Familiarizzare con il dispositivo di comando.

• Stabilizzare eventualmente il Quadrocopter come descritto sotto sposti senza comandi da parte del Controller.

• Ora il Quadrocopter è pronto per l’uso.

• Se il Quadrocopter non mostra funzioni, ripetere il suddetto processo di collegamento.

• Far volare il modellino.

• Le luci LED sul modellino iniziano a lampeggiare poco prima che l'accumulatore si scarichi.

• Fare atterrare il modellino.

• Staccare il collegamento a spina della batteria.

• Spegnere sempre il telecomando per ultimo.

). Spingere il joystick sinistro, cioè la leva dell'accele-

in modo che nel volo stazionario non si

15 16

Volo del Quadrocopter a 4 canali

NOTA! Soprattutto nei primi tentativi di volo azionare le leve sul Controller con estrema precauzione e non troppo bruscamente. Bastano quasi sempre piccolissimi movimenti sulla relativa leva per eseguire il rispettivo comando!

Se si dovesse notare che il Quadrocopter si sposta in avanti o lateralmente senza l’azionamento della relativa leva, stabilizzarlo come descritto in (

+/- gas (su/giù)

Per decollare o volare più in alto, spingere con

precauzione in avanti la leva dell’acceleratore sinistra. Per atterrare e volare più in basso, spingere con precauzione indietro la leva dell’acceleratore sinistra.

Per far girare il Quadrocopter sul suo stesso asse

verso sinistra o destra, spostare con precauzione

la leva sinistra a sinistra o a destra.

Per far volare il Quadrocopter verso sinistra o de-

stra, spostare con precauzione la leva destra a

sinistra o a destra.

Per far volare il Quadrocopter in avanti o indietro,

15 16

spostare con precauzione la leva destra in avanti o indietro.

Funzione looping

AVVERTENZA! SOLO PER PILOTI ESPERTI!

Assicurarsi che nel locale ci sia suﬃ ciente spazio

su tutti i lati (ca. 4 m).

13a

Looping 180°

Se si preme il “Looping Button” 1 1x acustico ﬁ nché il joystick destro non viene spostato in alto, in basso, a destra o a sinistra. Il Quadrocopter esegue poi il looping di 180° nella relativa direzione. Il comando nella modalità 180° è identico a quello nella modalità normale. Se si vuole ritornare nella modalità normale, premere di nuovo il

Looping 3D

Premendo il un segnale acustico veloce ﬁ no a quando il joystick destro viene spostato in su, in giù, a destra o a sinistra. Il Quadrocopter esegue poi il looping 3D (360°) o una vite orizzontale nella relativa direzione.

Commutatore Beginner/Advanced

AVVERTENZA

Il segnale acustico risuona una volta all'atto della

13b

60% = Modalità media Il Quadrocopter reagisce con maggior sensibilità

100% = Modalità Advanced -> Modo 3D Il Quadrocopter reagisce con molta sensibilità

“Looping Button” 1.

“Looping Button” 1 per 1 secondo risuona

! 100% SOLO PER PILOTI ESPERTI!

30% = Modalità principianti

commutazione.

rispetto alla modalità 30%. Il segnale acustico risuona due volte all'atto della commutazione.

ai comandi. Il segnale acustico risuona tre volte all'atto di commutazione.

risuona un segnale

Stabilizzazione del Quadrocopter

Se nel volo stazionario il Quadrocopter si sposta

verso sinistra o destra senza azionamento della

leva per l’inclinazione verso sinistra o destra, procedere come segue:

Se il Quadrocopter si sposta autonomamente di

lato in modo veloce o lento, premere gradualmente verso destra il trimmer inferiore destro per l’inclinazione a destra/sinistra. Se il Quadrocopter si sposta verso destra, premere gradualmente verso sinistra il trimmer per l’inclinazione a destra/ sinistra.

Se nel volo stazionario il Quadrocopter si sposta

in avanti o indietro senza azionamento della leva

per il movimento in avanti/indietro, procedere come segue:

Se il Quadrocopter si sposta autonomamente in

avanti in modo veloce o lento, premere gradualmente verso il basso il trimmer superiore destro per il movimento in avanti/indietro. Se il Quadrocopter si sposta all’indietro spingere gradualmente verso l’alto il trimmer per il movimento in avanti/ indietro.

Se nel volo stazionario il Quadrocopter si gira ver-

so sinistra o destra senza azionamento della leva

per la rotazione, procedere come segue:

Se il Quadrocopter gira a sinistra autonomamente

in modo veloce o lento sul suo asse, premere gradualmente verso destra il trimmer inferiore sinistro per la rotazione. Se il Quadrocopter gira a destra premere gradualmente verso sinistra il trimmer

per la rotazione. Se non fosse più possibile impostare il Quadrocopter su "neutrale" premendo il trimmer, seguire i seguenti punti:

1. Mettere il Quadrocopter su una superﬁ cie orizzontale.

2. Collegare il Quadrocopter con il Controller come descritto

in "Collegamento del modellino con il Controller".

3. Spingere contemporaneamente la leva dell'acceleratore e quella per Avanti/Indietro nell'angolo inferiore destro. Il LED sul Quadrocopter lampeggia brevemente e poi si illumina permanentemente.

4. L'impostazione neutrale è terminata.

Sostituzione delle pale del rotore

Per togliere una pala del rotore usare eventual-

mente un oggetto sottile liscio. Togliere con pre-

cauzione la pala del rotore verticalmente verso l’alto aﬀ errando il motore dal basso per stabilizzarlo.

AVVERTENZA!

Prestare particolare attenzione al contrassegno

e al colore nonché all’angolo di inclinazione delle pale del rotore!

Davanti a sinistra: rosso - contrassegno “A”

Davanti a destra: rosso - contrassegno “B” Dietro a destra: nero - contrassegno “A”

Dietro a sinistra: nero - contrassegno “B”

Soluzioni dei problemi

Problema: Il Controller non funziona. Causa: L’interruttore di potenza ON/OFF è posizionato

su “OFF”.

Rimedio: Posizionare l’interruttore di potenza ON/OFF su

“ON”.

Causa: Le batterie sono state inserite in modo errato. Rimedio: Controllare se le batterie sono state inserite cor-

rettamente.

Causa: Le batterie sono quasi scariche. Rimedio: Inserire batterie nuove.

Problema: Impossibile comandare il Quadrocopter con il

Controller.

Causa: L’interruttore di potenza del Controller è posizio-

nato su “OFF”.

Rimedio: Posizionare dapprima l’interruttore di potenza

del Controller su “ON”.

Causa: Il Controller potrebbe non essere collegato in

modo corretto con il ricevitore nel Quadrocopter.

Rimedio: Eseguire il processo di collegamento come de-

scritto sotto “Check-list per la preparazione al volo”.

Problema: Il Quadrocopter non decolla. Causa: Le pale del rotore girano troppo lentamente. Rimedio: Tirare la leva del gas verso l’alto. Causa: La potenza dell’accumulatore è insuﬃ ciente. Rimedio: Caricare l’accumulatore (vedi capitolo “Carica

dell’accumulatore”).

Problema: Durante il volo il Quadrocopter perde velocità

senza motivo apparente e si abbassa.

Causa: L’accumulatore è troppo debole. Rimedio: Caricare l’accumulatore (vedi capitolo “Carica

dell’accumulatore”).

Problema: Il Quadrocopter gira solo in cerchio o si capovol-

ge al decollo.

Causa: Pale del rotore sistemate non correttamente o

danneggiate.

Rimedio: Applicare/sostituire le pale del rotore come de-

scritto in

Con riserva di errori e modiﬁ che Con riserva di modiﬁ che dei colori/design deﬁ nitivo Con riserva di modiﬁ che tecniche e dovute al design Pittogrammi = foto simboliche

Geachte klant,

Wij feliciteren u met de aanschaf van uw Carrera RC-modelQuadrocopter, die volgens de huidige stand van de techniek werd vervaardigd. Omdat wij er steeds voor ijveren, onze producten verder te ontwikkelen en te verbeteren, maken wij voor een wijziging in technisch opzicht en met betrekking tot uitrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product tegenover gegevens en afbeeldingen in deze handleiding kan men daarom geen aanspraken doen gelden. Deze gebruiks- en montageaanwijzing vormt een bestanddeel van het product. Bij veronachtzaming van de gebruiksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garantieclaim te vervallen. Bewaar deze handleiding om ze later te raadplegen en om het model eventueel aan derden door te geven.

De meest actuele versie van deze bedieningshandleiding en informatie over verkrijgbare reserveonderdelen vindt u op carrera-rc.com in het servicebereik.

WAARSCHUWING! Controleer vóór de eerste vlucht of in uw land een verzekeringsplicht bestaat voor de door u gekochte modelluchtvaartuig.

Garantievoorwaarden

Bij de Carrera producten gaat het om technisch hoogwaardige producten (GEEN SPEELGOED), die met zorg moeten worden behandeld. Gelieve absoluut de instructies in de bedieningshandleiding in acht te nemen. Alle onderdelen worden aan een zorgvuldige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product zijn voorbehouden).

Indien er desondanks fouten opduiken, wordt een garantie in het kader van de hierna volgende garantievoorwaarde verleend: De Stadlbauer Marketing + Vertrieb GmbH (onderstaand ‘producent’) garandeert de eindklant (onderstaand ‘klant’) volgens de onderstaande bepalingen, dat de aan de klant geleverde Carrera RC-model-Quadrocopter (onderstaand ‘product’) binnen een periode van twee jaar vanaf koopdatum (garantieperiode) vrij van materiaal- of verwerkingsfouten zal zijn. Zulke fouten zal de producent naar eigen goeddunken voor zijn rekening verhelpen door reparatie of levering van nieuwe of gereviseerde onderdelen. De garantie geldt niet voor slijtageonderdelen (zoals bijv. accu, rotorbladen, cabineafdekking, tandwielen enz.), voor schade door een onjuiste behandeling of onjuist gebruik of bij ingrepen door derden. Andere claims van de klant, met name voor schadevergoeding, tegen de producent zijn uitgesloten. De contractuele of wettelijke rechten van de klant (vervulling achteraf, terugtreding van het contract, verminderde betaling, schadevergoeding) ten opzichte van de betreﬀ ende verkoper, die bestaan, indien het product bij de gevarenovergang niet zonder gebreken was, blijven van deze garantie onaangeroerd.

Claims uit deze speciale garantie van de producent bestaan alleen, wanneer

• de geclaimde fout niet in schade ligt, die door een overeenkomstig de bepalingen in de bedieningshandleiding een ondoelmatig of ondeskundig gebruik werden ver oorzaaktr

• het niet gaat om door het gebruik veroorzaakte slijtageverschijnselen,

• het product geen kenmerken bezit, die wijzen op reparaties of andere ingrepen van door de producent niet geautoriseerde werkplaatsen,

• het product alleen met het door de producent aanbevolen toebehoren werd gebruikt.

Garantiekaarten kunnen niet vervangen worden.

Aanwijzing voor EU-lidstaten: er wordt gewezen op de wettelijke garantieplicht van de verkoper, meer bepaald op het feit dat deze garantieplicht door een concrete garantie niet aan beperkingen onderworpen wordt.

De kosten voor het toesturen en terugsturen van het product zijn voor rekening van de fabrikant. Deze garantie geldt in de bovenstaand omschreven omvang en onder de bovenstaande voorwaarden (inclusief het voorleggen van de originele aankoopstrook, ook in het geval van doorgeven) voor elke latere, toekomstige eigenaar van het product.

Conformiteitsverklaring

Hiermee verklaart Stadlbauer Marketing + Vertrieb GmbH dat dit model inclusief controller in overeenstemming is met de fundamentele vereisten van de volgende EG-richtlijnen: EG richtlijnen 2009/48 en 2004/108/EG over elektromagnetische compatibiliteit en de andere relevante voorschriften van de richtlijn 1999/5/EG (R&TTE) beﬁ ndet. De originele conformiteitsverklaring kan op carrera-rc.com opgevraagd worden.

Maximaal zendvermogen <10dBm

Waarschuwingsinstructies!

WAARSCHUWING! Wegens inslikbare, klei-

ne onderdelen is dit speelgoed niet geschikt

voor kinderen jonger dan 3 jaar. WAARSCHUWING! Klemgevaar, door de werking veroorzaakt! Verwijder alle verpakkingsmaterialen en bevestigingsdraden voordat u dit speelgoed aan het kind overhandigt. Bewaar de verpakking, het adres en de handleiding voor latere raadpleging bij eventuele vragen of benodigde informatie. Opmerking voor toezichthoudende volwassenen: Controleer of het speelgoed in overeenstemming met de handleiding gemonteerd is. De montage dient onder toezicht van een volwassene te worden uitgevoerd.

WAARSCHUWING! Niet geschikt voor kinderen onder de 8 jaar.

Dit product is niet voorzien voor gebruik door kinderen zonder toezicht door een bevoegd persoon om de ouderlijke macht uit te voeren. Het besturen van de helikopter vereist bepaalde vaardigheden. Kinderen moeten deze onder toezicht van een volwassene aanleren. Lees vóór het eerste gebruik samen met uw kind de gebruikersinformatie door. Bij ondeskundig gebruik kan het tot zware lichamelijke letsels en/of materiële schade komen. Er dient vooryichtig en met bedacht te worden bestuurd en dit vergt enkele mechanische en ook mentale vaardigheden. De handleiding bevat veiligheidsinstructies en voorschriften alsook instructies voor het onderhoud en de werking van het product. Het is absoluut noodzakelijk, om de handleiding voor de eerste ingebruikname volledig te lezen en te begrijpen. Alleen zo kunnen ongevallen met letsels en beschadigingen worden vermeden. Handen, haar en losse kleding alsmede andere voorwerpen zoals stiften en schroevendraaiers moeten uit de buurt van de propeller (rotor) worden gehouden. De roterende rotor niet aanraken. Let er bijzonder op, dat uw handen NIET in de omgeving van de rotorbladen komen!

WAARSCHUWING! Gevaar voor oogletsel. Laat de Quadrocopter niet in de buurt van uw gezicht vliegen, om letsels te voorkomen. Uitsluitend voor gebruik in huis (Huis en tuin). U als gebruiker van dit product, bent alleen verantwoordelijk voor de veilige omgang, zodat noch u, noch andere personen in gevaar worden gebracht of aan hun eigendom schade wordt berokkend.

• Gebruik uw model nooit met zwakke controller-batterijen.

• Vermijd verkeersrijke en drukke omgevingen. Let er altijd

op, dat er voldoende plaats ter beschikking staat.

• Laat uw model zo mogelijk niet op openbare wegen of in

openbare zones vliegen, om niemand in gevaar te brengen of te verwonden.

• WAARSCHUWING: Start de

zich personen, dieren of andere hindernissen in het vlieg-

Quadrocopter

niet, wanneer

ITALIANO

NEDERLANDS

bereik van de

Quadrocopter

• Starten en vliegen in de buurt van hoogspanningsmasten,

spoorlijnen, wegen, zwembaden of open water is streng verboden.

• Volg nauwgezet de aanwijzingen en waarschuwingsin structies voor dit product en voor de mogelijke aanvullende uitrusting (laadtoestel, accu‘s enz.), die u gebruikt.

• Als de Quadrocopter met levende wezens of harde voorwerpen in aanraking komt, dan brengt u de gashendel onmiddellijk in de nulpositie, dat betekent, de linker joystick moet aan de onderste aanslag staan!

• Vermijd alle vochtigheid, want zij kan de elektronica be schadigen.

• Er bestaat gevaar voor zware letsels tot zelfs de dood, in-

NEDERLANDS

dien u delen van uw model in uw mond steekt of er aan likt.

• WAARSCHUWING: Bij gebruik van het koord om de hals bestaat risico van wurging.

• Breng aan de Quadrocopter geen enkele aanpassing of verandering aan.

Als u het niet eens bent met deze voorwaarden, dient u de volledige Quadrocopter onmiddellijk in nieuwe en ongebruikte toestand aan uw handelaar terug te geven.

Belangrijke informatie over lithium polymeer accu‘s

Lithium-polymeer (LiPo) accu‘s zijn aanzienlijk gevoeliger dan gebruikelijke alkali-, of NiMH-accu‘s, die anders bij afstandsbesturingen worden gebruikt. De voorschriften en waarschuwingsinstructies van de producent moeten daarom nauwgezet worden opgevolgd. Bij verkeerde omgang met LiPo accu‘s bestaat er brandgevaar. Neem altijd de voorschriften van de producent in acht, als u LiPo accu‘s verwijdert.

Verwijderingsbepalingen voor oude elektrische en elektronische toestellen volgens WEEE

trische apparaten etc. niet bij het huisvuil thuishoren, omdat ze schadelijk voor het milieu en voor de gezondheid zijn. Gelieve mee te helpen, milieu en gezondheid in stand te houden en praat ook met uw kinderen over de keurige afvalverwerking van gebruikte batterijen en oude elektrische apparaten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze

aan een reglementair voorgeschreven recycling onderworpen. Ongelijke batterijtypes of nieuwe en gebruikte batterijen mogen niet samen gebruikt worden. Lege batterijen uit het speelgoed verwijderen. Niet-oplaadbare batterijen mogen vanwege het ontploﬃ ngsgevaar niet worden opgeladen.

WAARSCHUWING!

De lader resp. USB-laadkabel mag door kinderen vanaf een leeftijd van acht (8) jaar en door personen met fysieke, zintuiglijke of geestelijke beperkingen of een gebrek aan ervaring en/of kennis alleen worden gebruikt, indien zij onder toezicht staan of met betrekking tot het veilige gebruik van het apparaat onderricht zijn en de hiermee samenhangende risico's begrepen hebben. Kinderen mogen niet met de lader resp. USB-laadkabel spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij zij ouder dan 8 jaar zijn en er op hen wordt toegezien. Kinderen jonger dan 8 jaar moeten uit de buurt van de lader en het aansluitsnoer worden gehouden. Het opladen van de accu moet onder toezicht van een volwassene gebeuren!

Laat de accu tijdens het laden nooit onbeheerd achter.

Accu’s mogen uitsluitend door volwassenen worden opgeladen. Kortsluiting aan aansluitklemmen niet toegestaan. Enkel de aanbevolen batterijen of die van een gelijkwaardig type mogen gebruikt worden. Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden. De ﬂ exibele buitenkabel van deze lader kan niet worden vervangen. Indien de kabel beschadigd is, moet de lader worden weggegooid. Het speelgoed mag uitsluitend worden aangesloten op apparaten van beschermklasse II.

Richtlijnen en waarschuwingsinstructies voor gebruik van LiPo accu‘s

• U moet de bijgevoegde 3,7 V 380 mAh / 1,41 Wh LiPo-

accu op een veilige plaats buiten de omgeving van brand-

bevinden.

Het hier afgebeelde symbool van de doorgestreepte vuilnisbakken aandacht erop te vestigen terijen, accu’s, knoopcellen, accupacks, apparaatbatterijen, oude elek-

dient uw

dat lege bat-

bare materialen laden.

• Laat de accu tijdens het laden nooit onbeheerd achter.

• Voor het laden na een vlucht moet de accu eerst op omgevingstemperatuur afgekoeld zijn.

• U mag uitsluitend de bijbehorende LiPo-lader (USB-kabel/ controller) gebruiken. Bij niet-naleving van deze instructies bestaat er brandgevaar en daarmee gevaar voor de gezondheid en/of materiële schade. Gebruik NOOIT een ander laadtoestel.

• Als de accu gedurende het ontladings- of laadproces opzwelt of vervormt, dan beëindigt u onmiddellijk het laden of ontladen. Neem de accu zo snel en zo voorzichtig mogelijk uit het toestel en leg hem op een veilige, open plek verwijderd van brandbare materialen en observeer hem gedurende minimum 15 minuten. Als u een accu, die reeds opgezwollen of vervormd is, verder laadt of ontlaadt bestaat er brandgevaar! Zelfs bij geringe vervorming of ballonvorming moet een accu buiten werking worden gesteld.

• Bewaar de accu bij kamertemperatuur op een droge plaats.

• Laad de accu na gebruik absoluut weer op, om een zogenaamde diepteontlading van de accu te vermijden. Neem daarbij in acht, dat u een pauze van ongeveer 20 minuten tussen de vlucht en het laadproces aanhoudt. Laad de accu van tijd tot tijd (ca. alle 2-3 maanden) op. Een niet-inachtneming van de bovenstaande omgang met de accu kan tot een defect leiden.

• Voor het transport of voor een tijdelijke bewaring van de accu moet de temperatuur tussen 5-50°C liggen. Bewaar de accu of het model indien mogelijk niet in de auto of onder directe zonnestraling. Als de accu aan de hitte in de auto wordt blootgesteld, kan hij beschadigd worden of vuur vatten.

Opmerking: Bij geringe batterijspanning/-vermogen zult u vaststellen dat aanzienlijke trimming en/of stuurbewegingen noodzakelijk zijn, om te voorkomen dat de Quadrocopter in een vrille raakt. Dit geldt gewoonlijk voor het bereiken van 3 V accuspanning en is een goed tijdstip, om de vlucht te beëindigen.

Inhound van de levering

1 x Quadrocopter

1 x Controller 1 x USB-laadkabel 1x Accu 1x Halssnoer 1 x Set reserverotoren 6 x 1,5 V mignon AA batterijen (niet oplaadbaar)

Laden van de LiPo-accu

Let erop dat u de bijgeleverde LiPo-accu uitsluitend met de bijgeleverde LiPo-lader (USB-kabel) oplaadt. Als u probeert de accu met een andere LiPo-acculader of een andere lader op te laden, dan kan dit tot zware schade leiden. Lees het voorgaande hoofdstuk met waarschuwingen en richtlijnen voor het gebruik van de accu zorgvuldig door, voordat u verder gaat. Accu’s mogen uitsluitend door volwassenen worden opgeladen. Laders en adapters mogen niet worden kortgesloten. U kunt de in de Quadrocopter geplaatste accu met behulp van de bijbehorende USB-laadkabel aan een USB-poort opladen:

Laden aan de computer:

• Verwijder de accu uit het model, alvorens

deze op te laden.

• Verbind de USB-laadkabel met de USB-poort van

een computer. De led aan de USB-laadkabel licht groen op en geeft aan dat de laadunit correct met de computer is verbonden. Als u een Quadrocopter met lege accu aansluit, licht de led aan de USB-laadkabel niet meer op, om aan te geven dat de accu van de Quadrocopter geladen wordt. De USB-laadkabel resp. de laadbus aan de Quadrocopter zijn zo uitgevoerd, dat verkeerde polariteit uitgesloten is.

• Het duurt ongeveer 60 minuten om een ontladen

accu (niet diepontladen) weer op te laden. Als de accu vol is, licht de ledindicator aan de USBlaadkabel weer groen op.

Schuif de accu in het batterijvak en sluit deze aan

op het contact in het batterijvak. Na gebruik: Trek

de stekker aan de Quadrocopter uit, wanneer u de Quadrocopter niet gebruikt. Niet-naleving kan tot beschadiging van de accu leiden!

Opmerking: Bij de levering is de meegeleverde LiPoaccu gedeeltelijk opgeladen. Daardoor is het mogelijk dat het eerste laadproces iets minder lang duurt.

Houd u in elk geval aan de bovenstaande aansluitvolgorde! Trek de stekker van de laadkabel uit, wanneer u

de Quadrocopter niet gebruikt. Niet-naleving kan tot beschadiging van de accu leiden!

Plaatsen van de batterijen in de controller

Open het batterijvak met een schroevendraaier

en plaats de batterijen in de controller. Let op de

juiste polariteit. Na het sluiten van het vak kunt u de werking van de controller testen met behulp van de aan-uitschakelaar aan de voorzijde.

Bij de ON-stand van de aan-uitschakelaar en een

correcte werking moet de led bovenaan in het midden van de controller rood oplichten.

Als de controle-led snel knippert, moeten de bat-

terijen in de controller worden vervangen.

Binding van het model met de controller

De Carrera RC Quadrocopter en de controller zijn

af fabriek gebonden. Indien er in het begin proble-

men zijn bij de communicatie tussen de Carrera RC Quadrocopter en de controller, dan dient u een nieuwe binding uit te voeren.

• Sluit de accu in het model aan.

• WAARSCHUWING! Plaats de Quadrocopter

direct na het inschakelen in ieder geval op een vlakke, horizontale ondergrond. Het gyrosysteem stelt zich automatisch in.

•

De leds aan de Quadrocopter knipperen nu ritmisch.

• Schakel de controller in met de ON/OFF-schakelaar.

•

Duw de linker joystick, dus de gashendel, helemaal naar boven en weer naar beneden tot in de nulstand.

• De verbinding is succesvol tot stand gebracht. De led aan de controller brandt nu permanent.

Functieoverzicht van de controller

1. Antenne

2. Aan-uitschakelaar (ON / OFF)

3. Controle-led

4. Gas

Rotatie

5. Vooruit/achteruit

Rechts/links hellen

6. Trimmer voor rechts/links hellen

7. Trimmer voor vooruit/achteruit

8. Trimmer voor rotatie

9. Looping-knop (1x = 180° / 1 s = 360°)

10. Beginner/Advanced-schakelaar

(30%/60%/100%)

11. Batterijvak

Besturing van de Quadrocopter

1. Rotorsysteem

2. Beschermkooi van de rotor

3. LEDs

4. Accukabel

5. Accuvak

+ 39 hidden pages

Stadlbauer Vertrieb Ges M B H 370401015 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
