stackAshelf Storage Cabinet PSC24, PSC24 Instruction Sheet

STORAGE CABINET

PLACARD DE RANGEMENT

ARMARIO DE ALMACENAJE

ASSEMBLY TOOLS REQUIRED / OUTILS DE MONTAGE NÉCESSAIRES / HERRAMIENTAS NECESARIAS

HAMMER

MARTEAU

MARTILLO

#2 PHILLIPS SCREWDRIVER

TOURNEVIS PHILLIPS N

O

2

DESTORNILLADOR PHILLIPS #2

ALLEN KEY (PROVIDED)

CLÉ ALLEN (FOURNIE)

LLAVE ALLEN EN (SE INCLUYE)

PSC24

KEEP INSTRUCTION SHEET
FOR FUTURE REFERENCE

CONSERVEZ CES
INSTRUCTIONS POUR VOUS Y
REPORTER ULTÉRIEURMENT

CONSERVE LA HOJA DE
INSTRUCCIONES PARA
FUTURA REFERENCIA

WE’RE HERE TO HELP!

IF WE HAVE MADE AN ERROR OR YOU JUST
NEED SOME HELP, CALL US TOLL-FREE AT

1-800-252-6539

OR EMAIL US AT [e-mail]
AND WE WILL MAKE THINGS RIGHT.
PLEASE HAVE MODEL NO. AVAILABLE.
MONDAY TO FRIDAY 9:00 AM - 5:00 PM (EASTERN TIME).

25 CHERRY BLOSSOM ROAD, CAMBRIDGE, ONTARIO, CANADA N3H 4R7

PHONE: [phone] FAX: [phone] www.stackashelf.com

®

WARNING

Choking Hazard - Small Parts.
This unit contains small parts.
Not for children under 3 years.

ADVERTENCIA

Peligro de Ahogo -

Piezas pequeñas.
Este producto contiene piezas
pequeñas.
No recomendado para niños
menores de 3 ños.

AVERTISSEMENT

Risque d’ touffement -

Petites pièces.
Cet ensemble contient des petites
pièces. Pas pour les enfants de
moins de 3 ans.

BACK PANEL

PANNEAU ARRIÉRE

PANEL POSTERIOR

RIGHT DOOR (1)

PORTE DROITE

PUERTA DERECHA

LEFT DOOR (1)

PORTE GAUCHE

PUERTA IZQUIERDA

IDENTICAL

KICK PLATE (1)

GARDE-PIEDS

PLACA INFERIOR

ADJUSTABLE SHELF (2)

TABLETTE RÉGLABLE

ESTANTE ADJUSTABLE

FIXED SHELF (3)

TABLETTE FIXE

ESTANTE FIJO

.

.

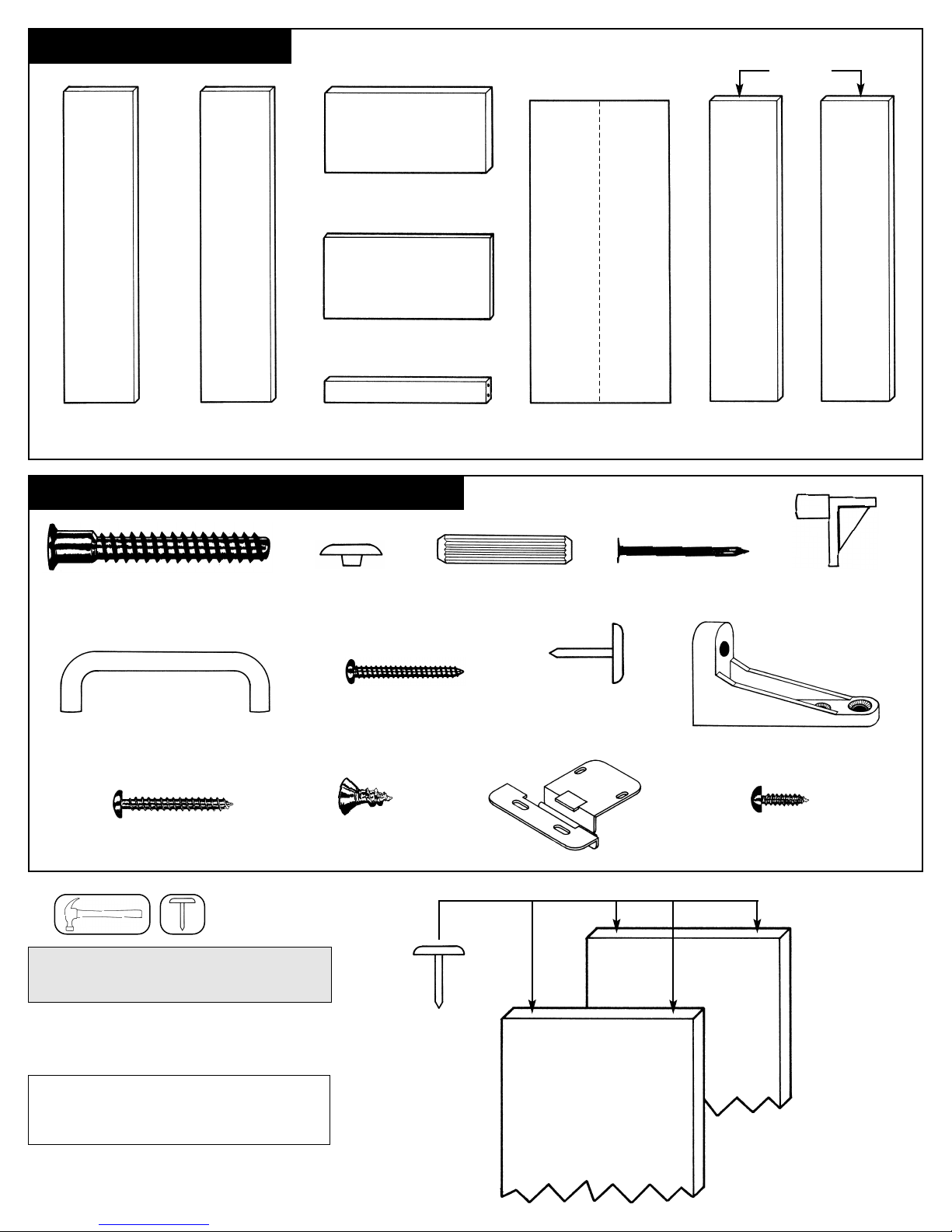

PARTS / PIÉCES / PIEZAS

HARDWARE / QUINCAILLERIE / HERRAJES

C

D

E

G

G

FF

LEFT SIDE (1)

MONTANT GAUCHE

MONTANTE IZQUIERDO

RIGHT SIDE (1)

MONTANT DROIT

MONTANTE DERECHO

2" CONFIRMAT SCREW (12)

VIS CONFIRMAT DE 2 PO

TORNILLO CONFIRMAT DE 2"

SHELF SUPPORT (8)

SUPPORT DE TABLETTE

SOPORTE DEL ESTANTE

1" HANDLE SCREW (4)

VIS DE POIGNÉE DE 1 PO

TORNILLO DE 1" DE LA MANIJA

WOODEN DOWEL (4)

CHEVILLE EN BOIS

PASADOR DE MADERA

COMMON NAIL

CLOU À BOIS

CLAVO COMUN

FURNITURE GLIDE (4)

PATIN

PATIN

. .

. .

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.
.

.

.

.

.

.

.

.

.

.

.

.

.
.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

. .

. .

COVER CAPS (12)

COUVRE-VIS

CUBRETORNILLOS

L-BRACKET (1)

ÉQUERRE

SOPORTE EN L

WALL SCREW (1)

BOULON DE SCELLEMENT

TORNILLO DE PARED

HINGE SCREW (16)

VIS DE CHARNIÉRE

TORNILLO DE LA BISAGRA

HINGE (4)

CHARNIÉRE

BISAGRA

L-BRACKET SCREW (1)

VIS DE MONTANT D’ÉQUERRE

TORNILLO DEL SOPORTE EN L

Hammer four (4) furniture glides to bottom edge of
left (A) and right (B) sides. (approximately 1" from

each edge).

À l’aide d’un marteau, installez les quatre (4)

patins au bas (rebord non fini) des montants
gauche (A) et droit (B). (À environ 1 po de chaque

rebord).

Con el martillo instalar los cuatro (4) patines en la
parte inferior (reborde no acabado) del montante
Izquierdo (A) y Derecho (B). (aproximadamente a
1" de cada borde).

UNFINISHED BOTTOM EDGE

1

DOOR HANDLE (2)

POIGNÉE DE PORTE

MANIJA DE LA PUERTA

.

.

.

.

A

B

.
.

.

.

.
.
.
.

.
.

.

.

.
.
.
.

.
.
.
.

B

A

UNFINISHED

SURFACE

UNFINISHED

SURFACE

UNFINISHED

EDGE

2

With Allen Key, attach fixed shelves (C) to left side (A)
using 2" confirmat screws.

À l’aide de la clé Allen, montez les tablettes fixes
(C) au montant gauche (A) en utilisant les vis

confirmat de 2 po.

Con la llave Allen, instalar los estantes fijos (C) al
montante izquierdo (A) usando los tornillos
confirmat de 2".

3

Insert wooden dowels (2) into each end of kick plate (E).
Insert kick plate (E) into left side (A).

Insérez les chevilles en bois (2) à chaque extrémité du
garde-pieds (E) Insérez le garde-pieds (E) dans le

montant gauche (A).

Insertar los pasadores de madera (2) en cada extremo de
la placa inferior (E). Inserta la placa inferior (E) en el
montante izquierdo (A).

E

4

With Allen Key, attach right side (B) to fixed
shelves (C) using confirmat screws.

À laide de la clé Allen, installez le montant
droit (B) aux tablettes fixes (C) en utilisant

les vis confirmat.

Con la llave Allen, instalar el montante dere­cho (B) a los estantes fijos (C) utilizando

los tornillos confirmat.

.

.

5

With a hammer, attach back panel (F) to back edge of storage unit
using common nails provided.

À l’aide d’un marteau, installez le panneau arrière (F) au
rebord non fini des montants de la bibliothèque en utilisant les
clous à bois fournis.

Con un martillo, instalar el panel posterior (F) al borde no acaba­do de los montantes de la biblioteca utilizando los clavos comunes
que se incluyen.

..........

..........

....

....

F

F

.

.

.

.

.

.

.

.

.

FINISHED SURFACE

ON BOTH SIDES

UNFINISHED

EDGE

C

C

C

A

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

B

.

.

.

.

.

6

Insert shelf supports in desired location and add
adjustable shelves. Cover all exposed confirmat
screw heads with cover caps provided.

Insérez les supports de tablettes à l’endroit voulu et
posez les talbettes réglables. Mattez sur toutes les têtes
exposées des vis confirmat, les couvre vis fournis.

En utilisant un tournevis Phillips no2 et les vis de charnière fournies, fixez les

charnières aux portes (G) de droite et de gauche comme il est illustré. Fixez les
poignées de porte au-devant des portes (G) de droite et de gauche en utilisant

les vis de poignée de porte.

Placez les portes (G) comme il est illustré et fixez-les au panneau
latéral gauche (A) et au panneau latéral droite (B) en utilisant
un trournevis Phillips n

o

2 et les vis de charière restantes.

Insertar los soportes de los estantes in los lugares deseados
y colocar los estantes ajustables. Cubrirtodas las cabezas de
los tornillos con los cubretornillos que se incluyen.

G

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

7

Using a #2 Phillips Screwdriver and hinge screws provided, attach hinges to both

left and right door (G) as shown. Attach door handles to front of both left and
right doors (G) using door handle screws.

Usando un destornillador Phillips #2 y los tornillos de bisagra provistos, instale
las bisagras en la puerta izquierda y en le puerta derecha (G) como se mues­tra. Instale las manijas de las puertas en la parte delantera de la puerta
izquierde y derecha (G) usando los tornillos de las manijas de las puertas.

8

Position doors (G) as shown and attach doors (G) to both left (A)
and right (B) side panels using a #2 Phillips screwdriver and remain­ing hinge screws.

Coloque las puertas (G) como se muestra e instale las puertas (G) al
panel lateral (A) y al panel lateral (B) usando un destornillador
Phillips #2 y los tornillos de bisagra restantes.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

SIDE

.

.

.

.

Revised May 2001

D

D

G

DOOR

G

DOOR

9

WARNING

Tip-over hazard.

Secure unit to a wall stud
using L-bracket and screws
provided. If a stud is not
accessible, consult hard­ware store for appropriate
mounting hardware.

You may call our toll free
help line or visit our website
for recommendations.

ADVERTENCIA

Peligro de Vuelco.

Asegure el estante en el
montante de la pared usando
el soporte en L y los tornillos
del soporte en L provistos. Si
su pared no tiene montantes,
consulte en la ferretería sobre
los anclajes apropiados para
asegurar el estante en la
pared.

Puede llamar gratuitamente a
nuestro número de ayuda o
visitar nuestro sitio Web para
obtener recomendaciones.

AVERTISSEMENT

Risque de renversement.

Fixez le meuble au montant du
mur à l’aide de l’équerre et de
la vis fournies. S’il n’y a pas
de montants dans votre mur,
renseignez-vous auprès du
personnel de la quincaillerie
pour obtenir la visserie
appropriée.

Vous pouvez composer le
numéro sans frais ou consulter
notre site web pour obtenir des
recommandations.
