HCF4077B
QUAD EXCLUSIVE NOR GATE
■MEDIUM-SPEED OPERATION
tPHL = tPLH = 65ns (Typ.) at CL = 50 pF and VDD = 10V
■QUIESCENT CURRENT SPECIFIED UP TO 20V
■5V, 10V AND 15V PARAMETRIC RATINGS
■INPUT LEAKAGE CURRENT
II = 100nA (MAX) AT VDD = 18V TA = 25°C
■100% TESTED FOR QUIESCENT CURRENT
■MEETS ALL REQUIREMENTS OF JEDEC JESD13B " STANDARD SPECIFICATIONS FOR DESCRIPTION OF B SERIES CMOS DEVICES"
DESCRIPTION
|
|
|

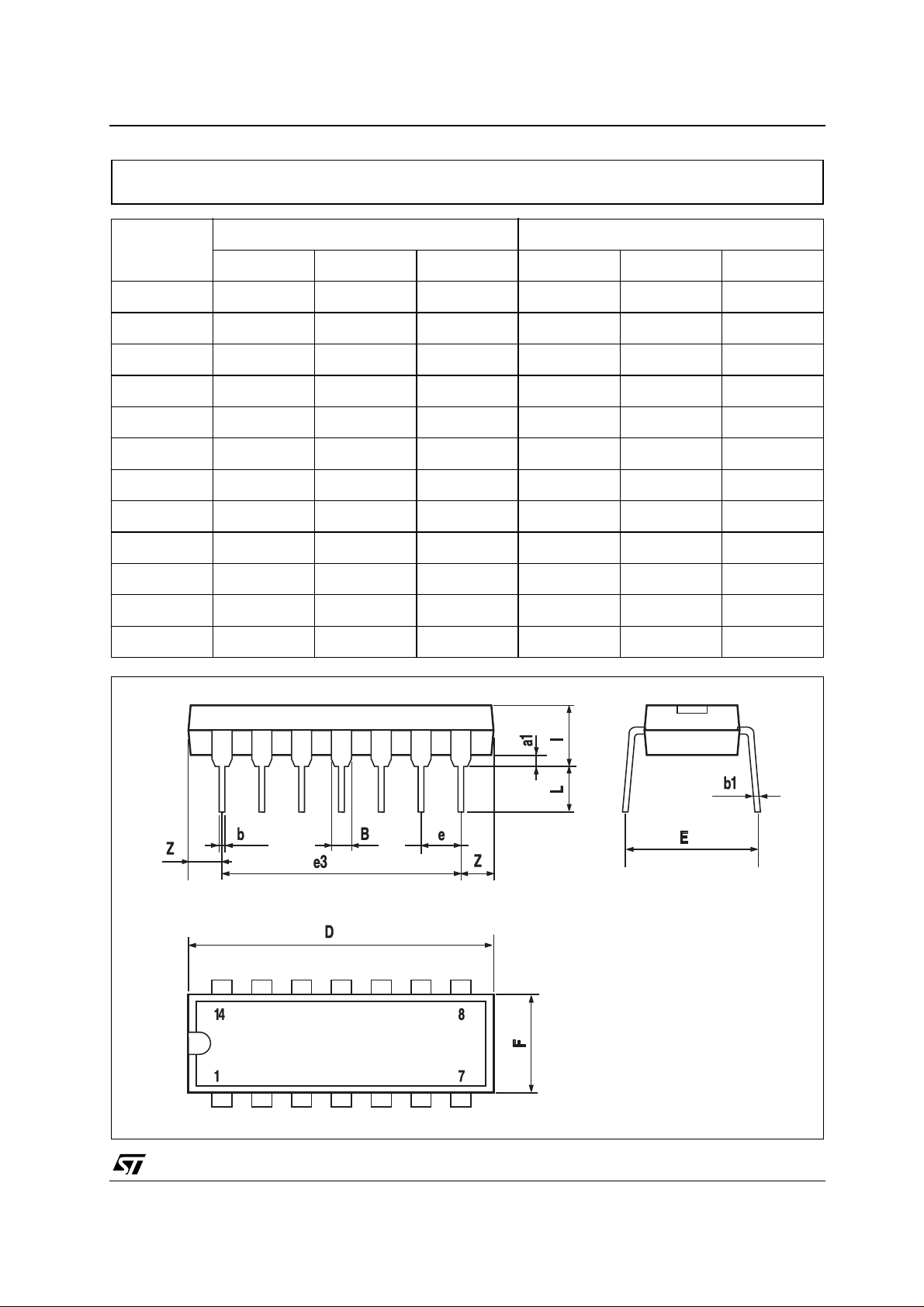

DIP |
SOP |
|
|
|
||
|
|
|
||
|
|
|||
ORDER CODES |
|
|||
PACKAGE |
TUBE |
T & R |
||
|
|
|
|
|
DIP |
HCF4077BEY |
|
||
|
|
|
|
|
SOP |
HCF4077BM1 |
HCF4077M013TR |
||
|
|
|
|
|
The HCF4077B is a monolithic integrated circuit fabricated in Metal Oxide Semiconductor technology available in DIP and SOP packages.
The HCF4077B contains four independent exclusive NOR gates. This device provides the
system designer with a means for direct implementation of the exclusive-NOR. For applications as logical comparators, adders/ subtractors, parity generator and checkers.
PIN CONNECTION
September 2001 |
1/7 |
HCF4077B
INPUT EQUIVALENT CIRCUIT |
PIN DESCRIPTION |
LOGIC DIAGRAM
ABSOLUTE MAXIMUM RATINGS
PIN No |
SYMBOL |
NAME AND FUNCTION |
||||||||
|
|
|
||||||||
1, 5, 8, 12 |
A, C, E, G |
Data Inputs |
||||||||
|
|
|
||||||||
2, 6, 9, 13 |
B, D, F, H |
Data inputs |
||||||||
|
|
|
|
|
|
|
|
|
|
|
3, 4, 10, 11 |
|
J, K, L, M |
Data Outputs |
|||||||
|
|
|
|
|
|
|||||
7 |
|
|
|
VSS |
Negative Supply Voltage |
|||||
14 |
|
|
|
VDD |
Positive Supply Voltage |
TRUTH TABLE
|
INPUTS |
|
OUTPUT |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
A, C, E, G |
|
B, D, F, H |
|
J, K, L, M |
|
||||||
|
|
|
|
|
|
|
|
|
|||
L |
|
L |
|
|
|
|
H |
|
|||
|
|
|
|
|
|
|
|
|
|||
L |
|
H |
|
|
|
|
L |
|
|||
H |
|
L |
|
|
|
|
L |
|
|||
|
|
|
|
|
|
|
|
|
|||
H |
|
H |
|
|
|
|
H |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Symbol |
Parameter |
Value |
Unit |
|
|
|
|
VDD |
Supply Voltage |
-0.5 to +22 |
V |
VI |
DC Input Voltage |
-0.5 to VDD + 0.5 |
V |
II |
DC Input Current |
± 10 |
mA |
PD |
Power Dissipation per Package |
200 |
mW |
|
Power Dissipation per Output Transistor |
100 |
mW |
Top |
Operating Temperature |
-55 to +125 |
°C |
Tstg |
Storage Temperature |
-65 to +150 |
°C |
Absolute Maximum Ratings are those values beyond which damage to the device may occur. Functional operation under these conditions is not implied.
All voltage values are referred to VSS pin voltage.
RECOMMENDED OPERATING CONDITIONS
Symbol |
Parameter |
Value |
Unit |
|
|
|
|
VDD |
Supply Voltage |
3 to 20 |
V |
VI |
Input Voltage |
0 to VDD |
V |
Top |
Operating Temperature |
-55 to 125 |
°C |
2/7
HCF4077B
DC SPECIFICATIONS
|
|
|
Test Condition |
|
|
|
|
|
Value |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Symbol |
Parameter |
VI |
VO |
|IO| |
VDD |
TA = 25°C |
|
-40 to 85°C |
-55 to 125°C |
Unit |
||||
|
|
(V) |
(V) |
(μA) |
(V) |
Min. |
Typ. |
Max. |
Min. |
Max. |
Min. |
Max. |
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IL |
Quiescent Current |
0/5 |
|
|
5 |
|
0.02 |
|
1 |
|
30 |
|
30 |
|
|
|
0/10 |
|
|
10 |
|
0.02 |
|
2 |
|
60 |
|
60 |
μA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0/15 |
|
|
15 |
|
0.02 |
|
4 |
|
120 |
|
120 |
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0/20 |
|
|
20 |
|
0.04 |
|
20 |
|
600 |
|
600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VOH |
High Level Output |
0/5 |
|
<1 |
5 |
4.95 |
|
|
|
4.95 |
|
4.95 |
|
|
|
Voltage |
0/10 |
|
<1 |
10 |
9.95 |
|
|
|
9.95 |
|
9.95 |
|
V |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0/15 |
|
<1 |
15 |
14.95 |
|
|
|
14.95 |
|
14.95 |
|
|
VOL |
Low Level Output |
5/0 |
|
<1 |
5 |
|
0.05 |
|
|
|
0.05 |
|
0.05 |
|
|
Voltage |
10/0 |
|
<1 |
10 |
|
0.05 |
|
|
|
0.05 |
|
0.05 |
V |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15/0 |
|
<1 |
15 |
|
0.05 |
|
|
|
0.05 |
|
0.05 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VIH |
High Level Input |
|
0.5/4.5 |
<1 |
5 |
3.5 |
|
|
|
3.5 |
|
3.5 |
|
|
|
Voltage |
|
1/9 |
<1 |
10 |
7 |
|
|
|
7 |
|
7 |
|
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.5/13.5 |
<1 |
15 |
11 |
|
|
|
11 |
|
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VIL |
Low Level Input |
|
4.5/0.5 |
<1 |
5 |
|
|
|
1.5 |
|
1.5 |
|
1.5 |
|
|
Voltage |
|
9/1 |
<1 |
10 |
|
|
|
3 |
|
3 |
|
3 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13.5/1.5 |
<1 |
15 |
|
|
|
4 |
|
4 |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IOH |
Output Drive |
0/5 |
2.5 |
<1 |
5 |
-1.36 |
-3.2 |
|
|
-1.15 |
|
-1.1 |
|
|
|
Current |
0/5 |
4.6 |
<1 |
5 |
-0.44 |
-1 |
|
|
-0.36 |
|
-0.36 |
|
mA |
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0/10 |
9.5 |
<1 |
10 |
-1.1 |
-2.6 |
|
|
-0.9 |
|
-0.9 |
|
|
|
|
|
|
|
|
|
||||||||
|
|
0/15 |
13.5 |
<1 |
15 |
-3.0 |
-6.8 |
|
|
-2.4 |
|
-2.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IOL |
Output Sink |
0/5 |
0.4 |
<1 |
5 |
0.44 |
1 |
|
|
0.36 |
|
0.36 |
|
|
|
Current |
0/10 |
0.5 |
<1 |
10 |
1.1 |
2.6 |
|
|
0.9 |
|
0.9 |
|
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0/15 |
1.5 |
<1 |
15 |
3.0 |
6.8 |
|
|
2.4 |
|
2.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
II |
Input Leakage |
0/18 |
Any Input |
18 |
|
±10-5 |
|
±0.1 |
|
±1 |
|
±1 |
μA |
|
|
Current |
|
|
|
|
|
|
|
|
|
|
|
|
|
CI |
Input Capacitance |
|
Any Input |
|
|
5 |
|
7.5 |
|
|
|
|
pF |
The Noise Margin for both "1" and "0" level is: 1V min. with VDD=5V, 2V min. with VDD=10V, 2.5V min. with VDD=15V
DYNAMIC ELECTRICAL CHARACTERISTICS (Tamb = 25°C, C L = 50pF, RL = 200KΩ, tr = tf = 20 ns)
Symbol |
Parameter |
|
Test Condition |
Value (*) |
|
Unit |
||
|
|
|
|
|
|
|
||
VDD (V) |
|
Min. |
Typ. |
|
Max. |
|
||
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
tPLH tPHL |
Propagation Delay Time |
5 |
|
|
140 |
|
280 |
|
|
|
10 |
|
|
65 |
|
130 |
ns |
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
50 |
|
100 |
|
|
|
|
|
|
|
|
|
|
tTLH tTHL |
Output Transition Time |
5 |
|
|
100 |
|
200 |
|
|
|
10 |
|
|
50 |
|
100 |
ns |
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
40 |
|
80 |
|
|
|
|
|
|
|
|
|
|
(*) Typical temperature coefficient for all VDD value is 0.3 %/°C.
