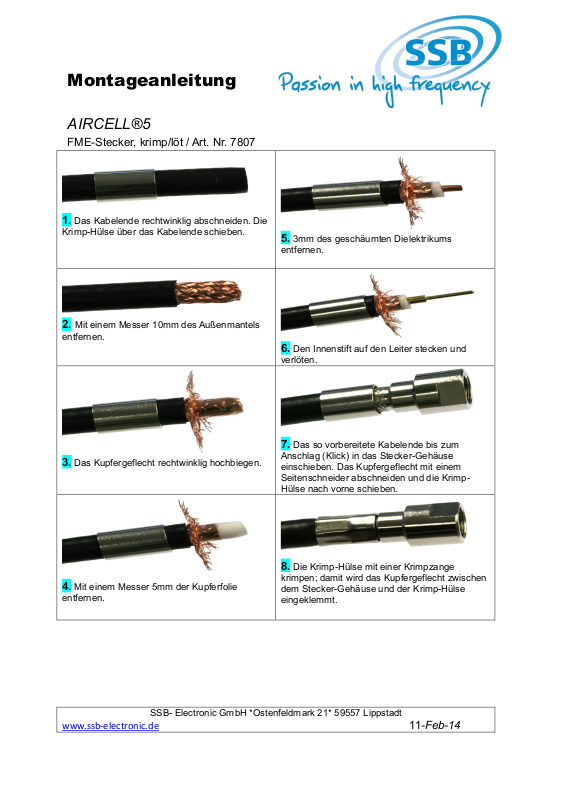

Montageanleitung
AIRCELL®5
FME-Stecker, krimp/löt / Art. Nr. 7807
1.
Das Kabelende rechtwinklig abschneiden. Die
Krimp-Hülse über das Kabelende schieben.
2.
Mit einem Messer 10mm des Außenmantels
entfernen.
5.
3mm des geschäumten Dielektrikums
entfernen.
6.
Den Innenstift auf den Leiter stecken und
verlöten.
3.
Das Kupfergeflecht rechtwinklig hochbiegen.
4.
Mit einem Messer 5mm der Kupferfolie
entfernen.
SSB- Electronic GmbH *Ostenfeldmark 21* 59557 Lippstadt
www.ssb-electronic.de
11-Feb-14
7.
Das so vorbereitete Kabelende bis zum
Anschlag (Klick) in das Stecker-Gehäuse
einschieben. Das Kupfergeflecht mit einem
Seitenschneider abschneiden und die KrimpHülse nach vorne schieben.
8.
Die Krimp-Hülse mit einer Krimpzange
krimpen; damit wird das Kupfergeflecht zwischen
dem Stecker-Gehäuse und der Krimp-Hülse
eingeklemmt.
