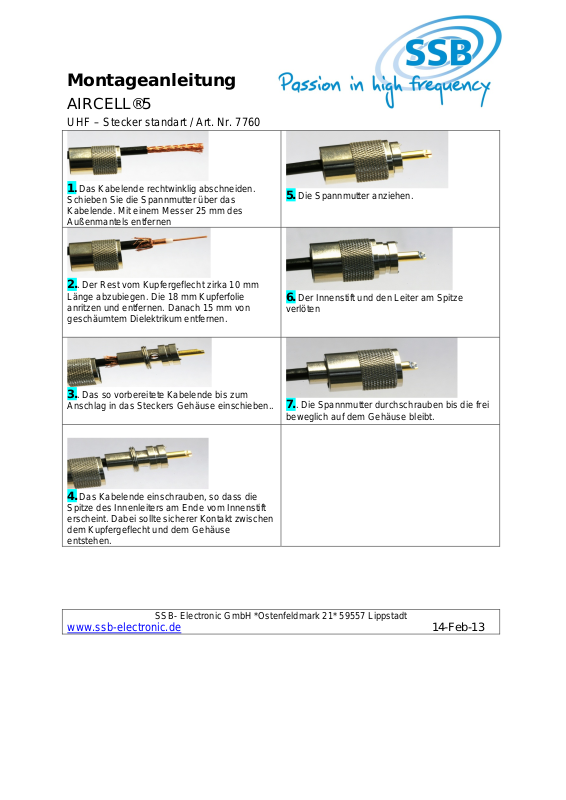

Montageanleitung
AIRCELL®5
UHF – Stecker standart / Art. Nr. 7760
1. Das Kabelende rechtwinklig abschneiden.
Schieben Sie die Spannmutter über das
Kabelende. Mit einem Messer 25 mm des
Außenmantels entfernen
2.. Der Rest vom Kupfergeflecht zirka 10 mm
Länge abzubiegen. Die 18 mm Kupferfolie
anritzen und entfernen. Danach 15 mm von
geschäumtem Dielektrikum entfernen.
3.. Das so vorbereitete Kabelende bis zum
Anschlag in das Steckers Gehäuse einschieben..
5. Die Spannmutter anziehen.
6. Der Innenstift und den Leiter am Spitze
verlöten
7.. Die Spannmutter durchschrauben bis die frei
beweglich auf dem Gehäuse bleibt.
4. Das Kabelende einschrauben, so dass die
Spitze des Innenleiters am Ende vom Innenstift
erscheint. Dabei sollte sicherer Kontakt zwischen
dem Kupfergeflecht und dem Gehäuse
entstehen.
SSB- Electronic GmbH *Ostenfeldmark 21* 59557 Lippstadt
www.ssb-electronic.de 14-Feb-13
