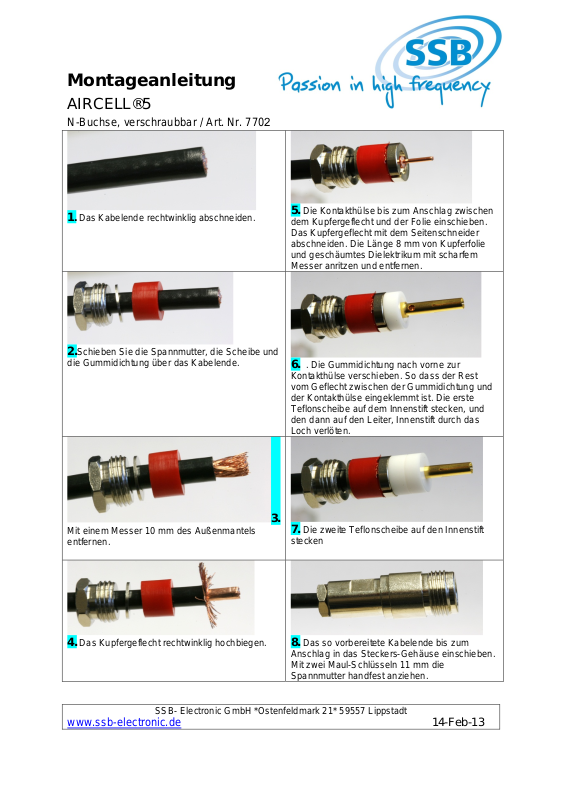

Montageanleitung
AIRCELL®5
N-Buchse, verschraubbar / Ar
t. Nr. 7702
1. Das Kabelende rechtwinklig abschneiden.
2.Schieben Sie die Spannmutter, die Scheibe und
die Gummi
dichtung über das Kabelende.
5. Die Kontakthülse bis zum Anschlag zwischen
dem Kupferg
Das Kupfergeflecht mit dem Seitenschneider
abschneiden. Die Länge 8 mm von Kupferfolie
und geschäumtes Dielektrikum mit scharfem
Messer anritzen und entfernen.
eflecht und der Folie einschieben.
6. . Die Gummidichtung nach vorne zur
Kontakthül
vom Geflecht zwischen der Gummidichtung und
der Kontakthülse eingeklemmt ist. Die erste
Teflonscheibe auf dem Innenstift stecken, und
den dann auf den Leiter, Innenstift durch das
Loch verlöten.
se verschieben. So dass der Rest
3.
Mit einem Messer 10 mm des Außenmantels
entfernen.
7. Die zweite Teflonscheibe auf den Innenstift
st
ecken
4. Das Kupfergeflecht rechtwinklig hochbiegen. 8. Das so vorbereitete Kabelende bis zum
Anschlag in d
Mit zwei Maul-Schlüsseln 11 mm die
Spannmutter handfest anziehen.
SSB- Electronic GmbH *Ostenfeldmark 21* 59557 Lippstadt
as Steckers-Gehäuse einschieben.
www.ssb-electronic.de 14-Feb-13
