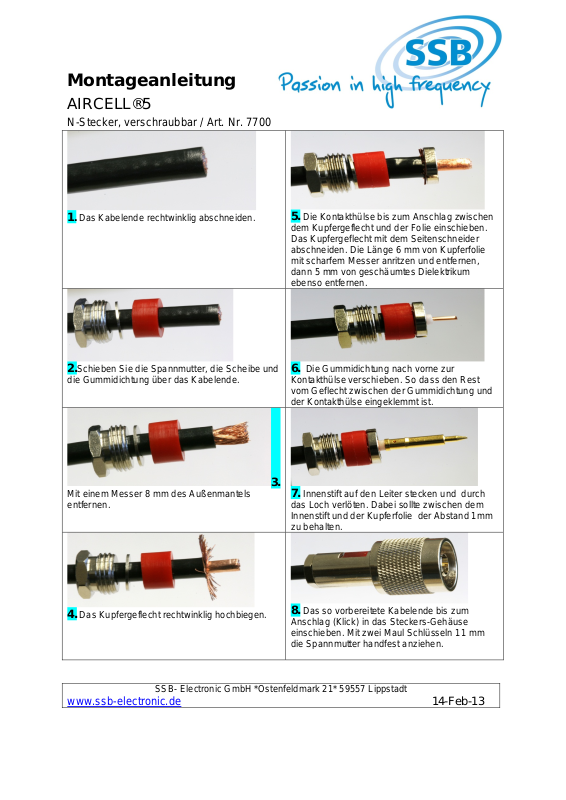

Montageanleitung
AIRCELL®5
N-Stecker, verschraubbar / Art. Nr. 7700
1. Das Kabelende rechtwinklig abschneiden.
5. Die Kontakthülse bis zum Anschlag zwischen
dem Kupfergeflecht und der Folie einschieben.
Das Kupfergeflecht mit dem Seitenschneider
abschneiden. Die Länge 6 mm von Kupferfolie
mit scharfem Messer anritzen und entfernen,
dann 5 mm von geschäumtes Dielektrikum
ebenso entfernen.
2.Schieben Sie die Spannmutter, die Scheibe und
die Gummidichtung über das Kabelende.
3.
Mit einem Messer 8 mm des Außenmantels
entfernen.
4. Das Kupfergeflecht rechtwinklig hochbiegen.
6. Die Gummidichtung nach vorne zur
Kontakthülse verschieben. So dass den Rest
vom Geflecht zwischen der Gummidichtung und
der Kontakthülse eingeklemmt ist.
7. Innenstift auf den Leiter stecken und durch
das Loch verlöten. Dabei sollte zwischen dem
Innenstift und der Kupferfolie der Abstand 1mm
zu behalten.
8. Das so vorbereitete Kabelende bis zum
Anschlag (Klick) in das Steckers-Gehäuse
einschieben. Mit zwei Maul Schlüsseln 11 mm
die Spannmutter handfest anziehen.
SSB- Electronic GmbH *Ostenfeldmark 21* 59557 Lippstadt
www.ssb-electronic.de 14-Feb-13
