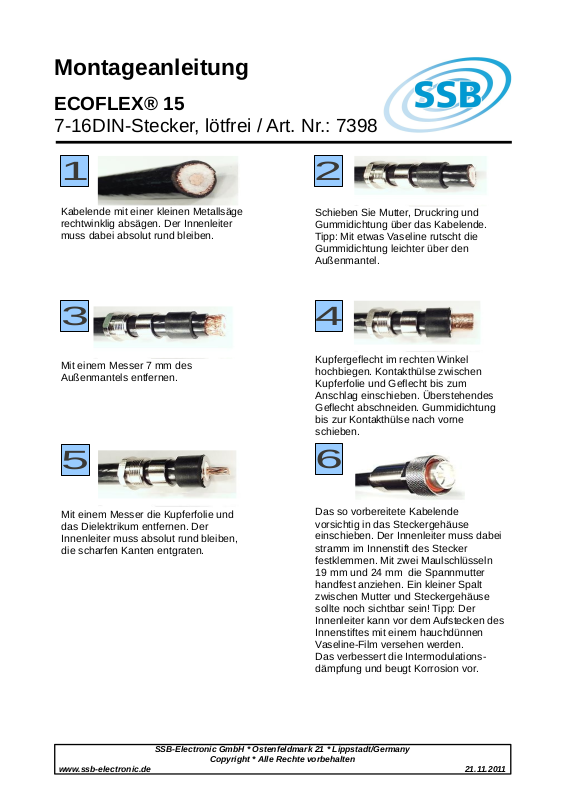

Montageanleitung

ECOFLEX® 15

7-16DIN-Stecker, lötfrei / Art. Nr.: 7398

SSB-Electronic GmbH * Ostenfeldmark 21 * Lippstadt/Germany

Copyright * Alle Rechte vorbehalten

www.ssb-electronic.de 21.11.2011

1 2

3 4

5

6

Kabelende mit einer kleinen Metallsäge
rechtwinklig absägen. Der Innenleiter
muss dabei absolut rund bleiben.

Schieben Sie Mutter, Druckring und
Gummidichtung über das Kabelende.
Tipp: Mit etwas Vaseline rutscht die
Gummidichtung leichter über den
Außenmantel.

Mit einem Messer 7 mm des
Außenmantels entfernen.

Kupfergeflecht im rechten Winkel
hochbiegen. Kontakthülse zwischen
Kupferfolie und Geflecht bis zum
Anschlag einschieben. Überstehendes
Geflecht abschneiden. Gummidichtung
bis zur Kontakthülse nach vorne
schieben.

Mit einem Messer die Kupferfolie und
das Dielektrikum entfernen. Der
Innenleiter muss absolut rund bleiben,
die scharfen Kanten entgraten.

Das so vorbereitete Kabelende
vorsichtig in das Steckergehäuse
einschieben. Der Innenleiter muss dabei
stramm im Innenstift des Stecker
festklemmen. Mit zwei Maulschlüsseln
19 mm und 24 mm die Spannmutter
handfest anziehen. Ein kleiner Spalt
zwischen Mutter und Steckergehäuse
sollte noch sichtbar sein! Tipp: Der
Innenleiter kann vor dem Aufstecken des
Innenstiftes mit einem hauchdünnen
Vaseline-Film versehen werden.
Das verbessert die Intermodulations­dämpfung und beugt Korrosion vor.
