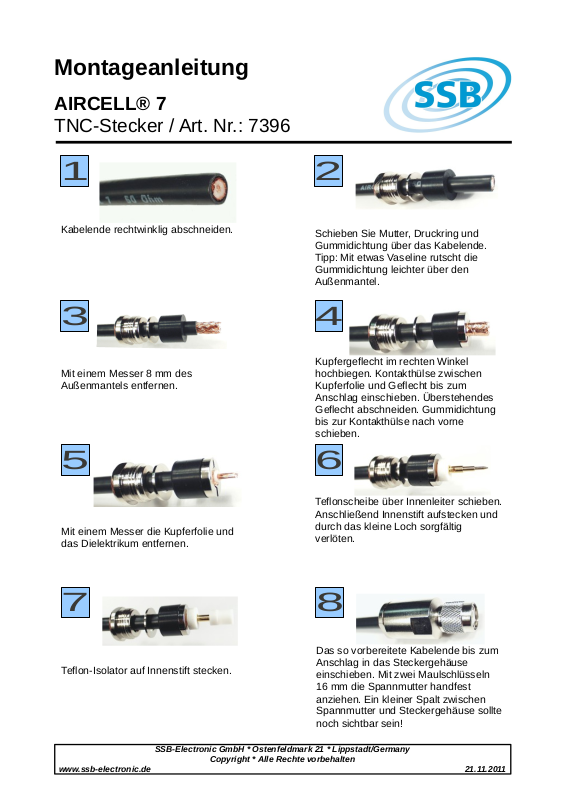

Montageanleitung
AIRCELL® 7
TNC-Stecker / Art. Nr.: 7396
SSB-Electronic GmbH * Ostenfeldmark 21 * Lippstadt/Germany
Copyright * Alle Rechte vorbehalten
www.ssb-electronic.de 21.11.2011
1 2
3 4
5 6
7 8

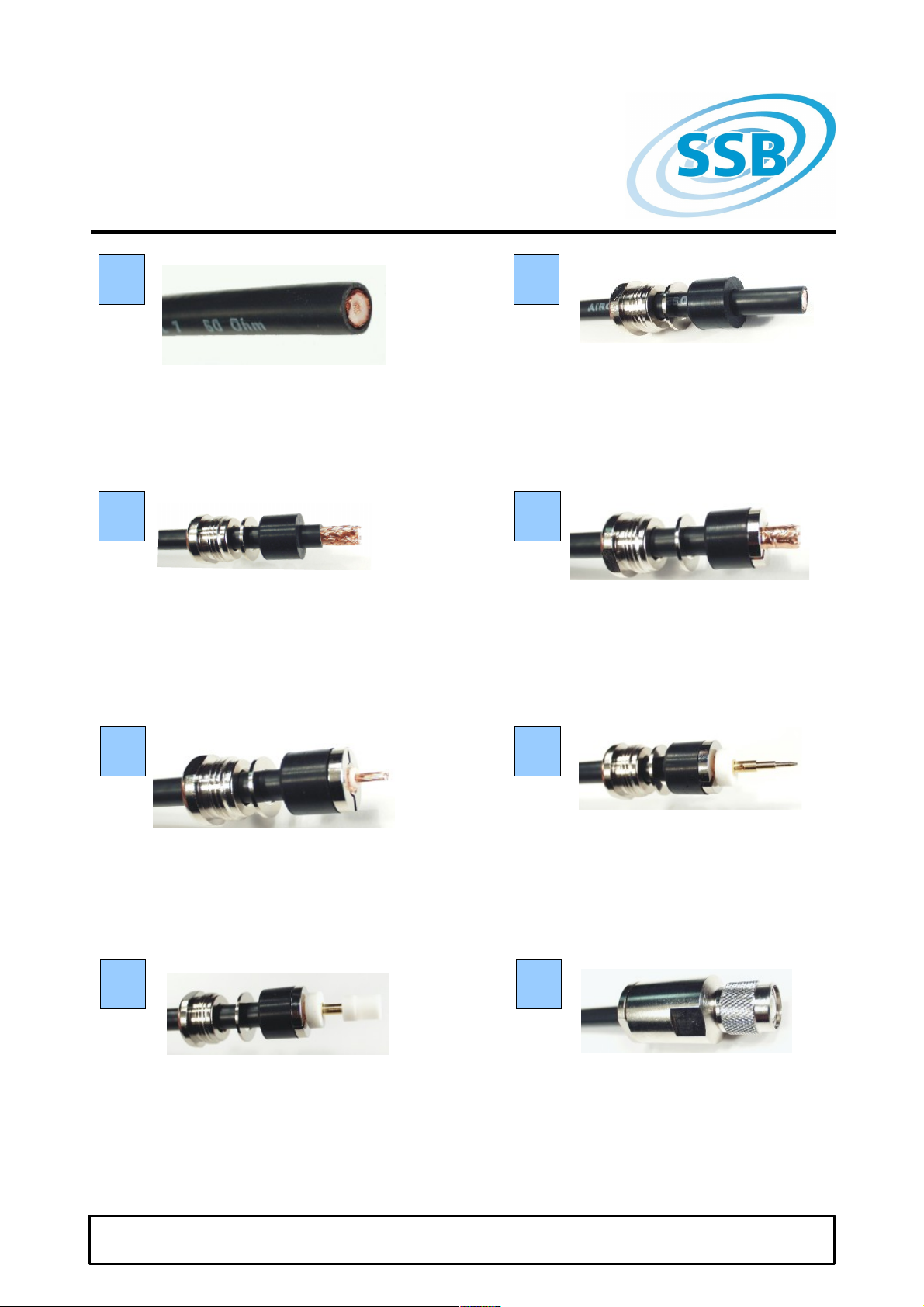

Kabelende rechtwinklig abschneiden.
Schieben Sie Mutter, Druckring und
Gummidichtung über das Kabelende.
Tipp: Mit etwas Vaseline rutscht die
Gummidichtung leichter über den
Außenmantel.
Kupfergeflecht im rechten Winkel
Mit einem Messer 8 mm des
Außenmantels entfernen.
hochbiegen. Kontakthülse zwischen
Kupferfolie und Geflecht bis zum
Anschlag einschieben. Überstehendes
Geflecht abschneiden. Gummidichtung
bis zur Kontakthülse nach vorne
schieben.
Teflonscheibe über Innenleiter schieben.
Anschließend Innenstift aufstecken und
Mit einem Messer die Kupferfolie und
das Dielektrikum entfernen.
durch das kleine Loch sorgfältig
verlöten.
Das so vorbereitete Kabelende bis zum
Teflon-Isolator auf Innenstift stecken.
Anschlag in das Steckergehäuse
einschieben. Mit zwei Maulschlüsseln
16 mm die Spannmutter handfest
anziehen. Ein kleiner Spalt zwischen
Spannmutter und Steckergehäuse sollte
noch sichtbar sein!
