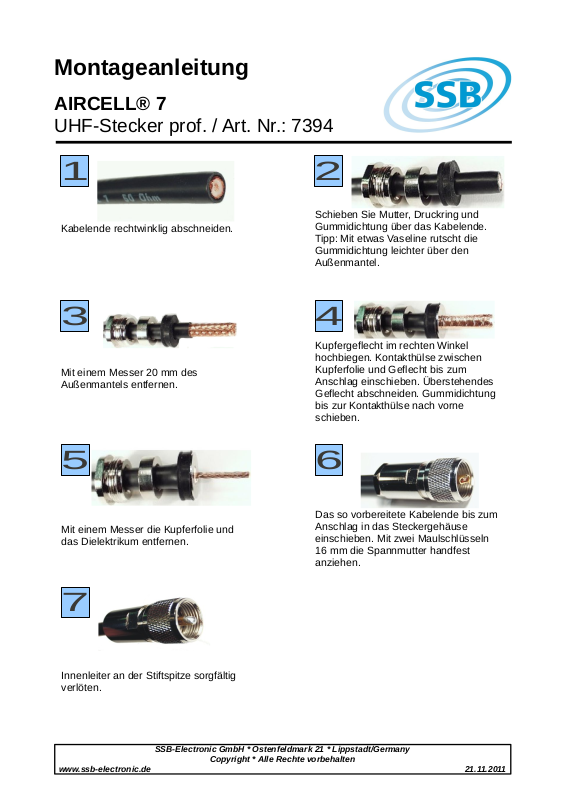

Montageanleitung
AIRCELL® 7
UHF-Stecker prof. / Art. Nr.: 7394
SSB-Electronic GmbH * Ostenfeldmark 21 * Lippstadt/Germany
Copyright * Alle Rechte vorbehalten
www.ssb-electronic.de 21.11.2011
1 2
3 4
5 6
7

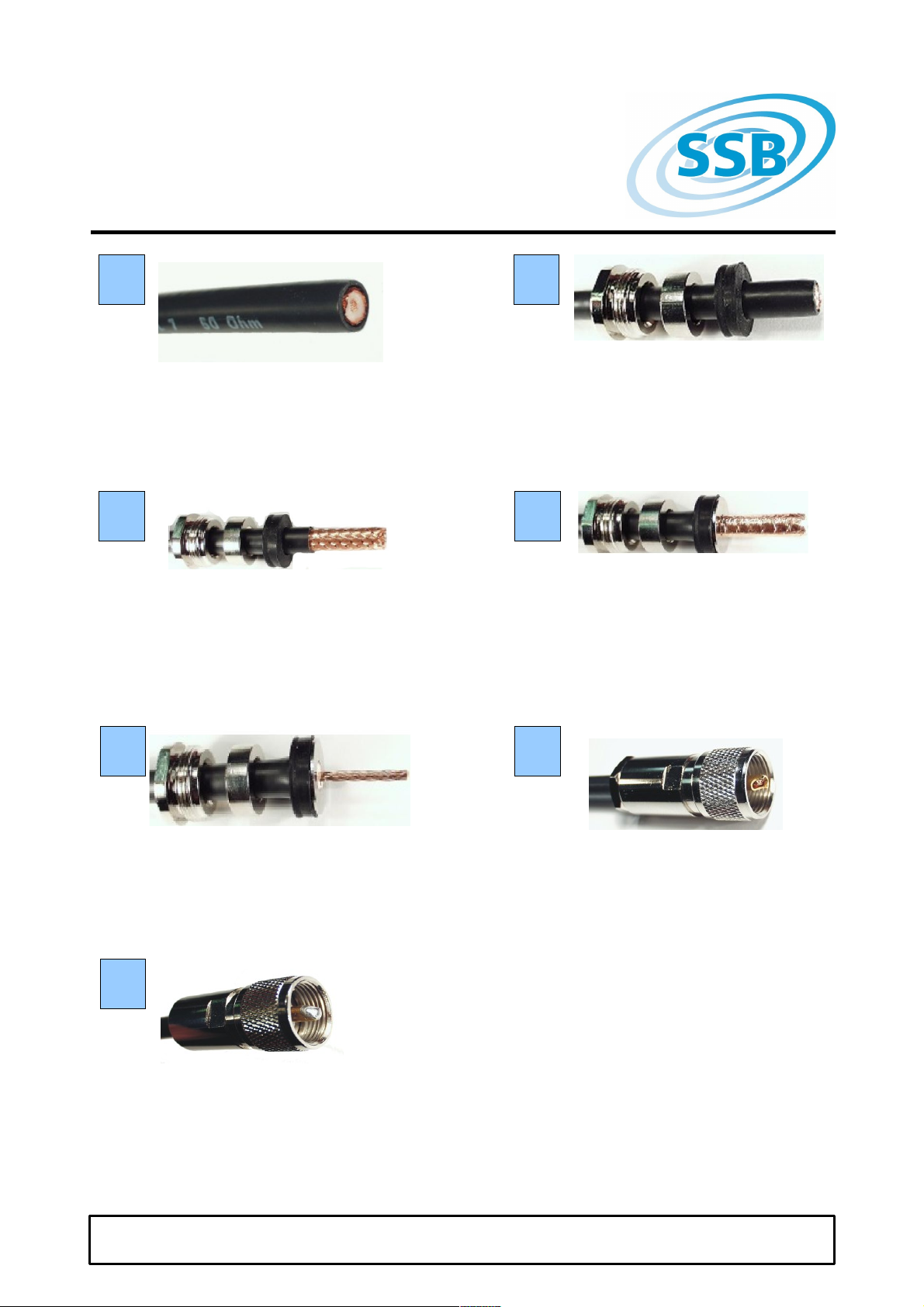

Kabelende rechtwinklig abschneiden.
Schieben Sie Mutter, Druckring und
Gummidichtung über das Kabelende.
Tipp: Mit etwas Vaseline rutscht die
Gummidichtung leichter über den
Außenmantel.
Kupfergeflecht im rechten Winkel
hochbiegen. Kontakthülse zwischen
Mit einem Messer 20 mm des
Außenmantels entfernen.
Kupferfolie und Geflecht bis zum
Anschlag einschieben. Überstehendes
Geflecht abschneiden. Gummidichtung
bis zur Kontakthülse nach vorne
schieben.
Das so vorbereitete Kabelende bis zum
Mit einem Messer die Kupferfolie und
das Dielektrikum entfernen.
Anschlag in das Steckergehäuse
einschieben. Mit zwei Maulschlüsseln
16 mm die Spannmutter handfest
anziehen.
Innenleiter an der Stiftspitze sorgfältig
verlöten.
