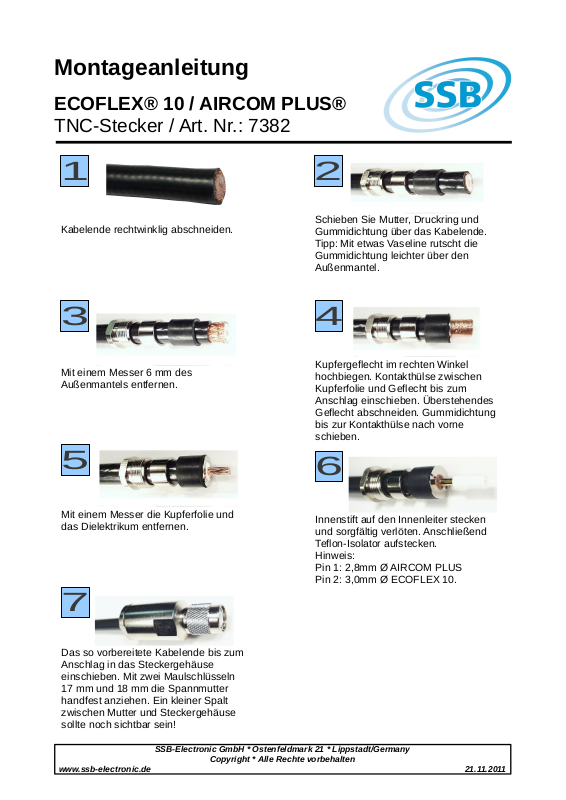

Montageanleitung
ECOFLEX® 10 / AIRCOM PLUS®
TNC-Stecker / Art. Nr.: 7382
SSB-Electronic GmbH * Ostenfeldmark 21 * Lippstadt/Germany
Copyright * Alle Rechte vorbehalten
www.ssb-electronic.de 21.11.2011
1 2
3 4
5
6
7
Kabelende rechtwinklig abschneiden.
Schieben Sie Mutter, Druckring und
Gummidichtung über das Kabelende.
Tipp: Mit etwas Vaseline rutscht die
Gummidichtung leichter über den
Außenmantel.
Mit einem Messer 6 mm des
Außenmantels entfernen.
Kupfergeflecht im rechten Winkel
hochbiegen. Kontakthülse zwischen
Kupferfolie und Geflecht bis zum
Anschlag einschieben. Überstehendes
Geflecht abschneiden. Gummidichtung
bis zur Kontakthülse nach vorne
schieben.
Mit einem Messer die Kupferfolie und
das Dielektrikum entfernen.
Das so vorbereitete Kabelende bis zum
Anschlag in das Steckergehäuse
einschieben. Mit zwei Maulschlüsseln
17 mm und 18 mm die Spannmutter
handfest anziehen. Ein kleiner Spalt
zwischen Mutter und Steckergehäuse
sollte noch sichtbar sein!
Innenstift auf den Innenleiter stecken
und sorgfältig verlöten. Anschließend
Teflon-Isolator aufstecken.
Hinweis:
Pin 1: 2,8mm Ø AIRCOM PLUS
Pin 2: 3,0mm Ø ECOFLEX 10.
