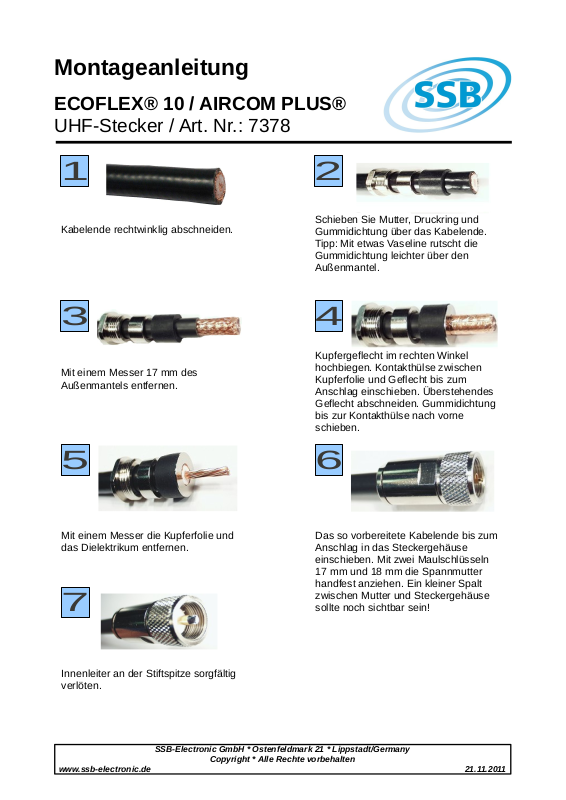

Montageanleitung
ECOFLEX® 10 / AIRCOM PLUS®
UHF-Stecker / Art. Nr.: 7378
SSB-Electronic GmbH * Ostenfeldmark 21 * Lippstadt/Germany
Copyright * Alle Rechte vorbehalten
www.ssb-electronic.de 21.11.2011
1 2
3 4
5 6
7
Kabelende rechtwinklig abschneiden.
Schieben Sie Mutter, Druckring und
Gummidichtung über das Kabelende.
Tipp: Mit etwas Vaseline rutscht die
Gummidichtung leichter über den
Außenmantel.
Kupfergeflecht im rechten Winkel
Mit einem Messer 17 mm des
Außenmantels entfernen.
hochbiegen. Kontakthülse zwischen
Kupferfolie und Geflecht bis zum
Anschlag einschieben. Überstehendes
Geflecht abschneiden. Gummidichtung
bis zur Kontakthülse nach vorne
schieben.
Mit einem Messer die Kupferfolie und
das Dielektrikum entfernen.
Innenleiter an der Stiftspitze sorgfältig
verlöten.
Das so vorbereitete Kabelende bis zum
Anschlag in das Steckergehäuse
einschieben. Mit zwei Maulschlüsseln
17 mm und 18 mm die Spannmutter
handfest anziehen. Ein kleiner Spalt
zwischen Mutter und Steckergehäuse
sollte noch sichtbar sein!
